C980 - Magnétoscope VHS LG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Magnétoscope VHS
Marque	LG
Modèle	C980 (C980SV / C970)
Alimentation	200 à 240 V, 50 Hz
Consommation	14 W environ (mode économie d'énergie : 3 W)
Système vidéo	PAL / SECAM (PAL B/G, SECAM B/G, SECAM-L)
Format d'enregistrement	Largeur de bande : 12,7 mm
Vitesse de défilement	23,39 mm/s (mode SP)
Têtes vidéo	4 têtes double azimuth, balayage hélicoïdal
Temps d'enregistrement max.	4 h (mode SP, bande E-240) / 8 h (mode LP, bande E-240)
Temps de rembobinage	60 (±10) s environ (bande E-180)
Dimensions (L × H × P)	360 × 94 × 270 mm
Fonctionnalités principales	ShowView, HQ, ACMS, temporisation 7 programmes/1 mois, LP, lecture NTSC sur TV PAL, suivi de piste automatique, décodeur NICAM, audio Hi-Fi, verrouillage parental, économie d'énergie, ICON OSD
Entrées / Sorties	2 prises SCART (AV1, AV2), prises RCA Audio/Vidéo (façade), sortie audio (RCA)
Télécommande	Infrarouge, piles AA (×2), portée 7,5 m, angle 30°
Nettoyage	Utiliser une cassette de nettoyage pour les têtes vidéo

FOIRE AUX QUESTIONS - C980 LG

Comment installer les piles de la télécommande ?

Poussez la languette vers l'arrière pour enlever le couvercle. Insérez deux piles AA en respectant les polarités + et -. Refermez le couvercle. Retirez les piles si la télécommande n'est pas utilisée longtemps.

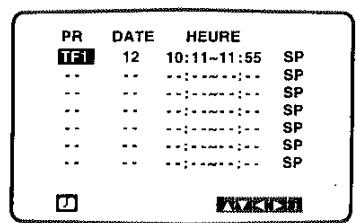

Comment effectuer un enregistrement programmé avec ShowView ?

Appuyez sur SHOWVIEW, entrez le code à chiffres (1 à 9) du programme, puis appuyez sur OK. Vérifiez les détails et appuyez sur MARCHE pour mettre en veille. L'enregistrement s'effectuera automatiquement.

Pourquoi l'image est-elle instable ou absente ?

Vérifiez que la fiche secteur est branchée et que la TV est sur le bon canal AV. Assurez-vous que les câbles d'antenne et SCART sont correctement connectés. Essayez un autre canal ou une autre cassette. Si le problème persiste, nettoyez les têtes vidéo avec une cassette de nettoyage.

Comment régler manuellement l'horloge ?

Appuyez sur i, sélectionnez TIME DATE avec les touches ▲/▼, puis OK. Utilisez les touches numérotées pour entrer les heures, minutes, jour, mois et année (format 24h). Appuyez sur i pour valider.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (AA) et remplacez-les si nécessaire. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le capteur (distance max 7,5 m, angle 30°). Si le problème persiste, utilisez les boutons de la façade avant.

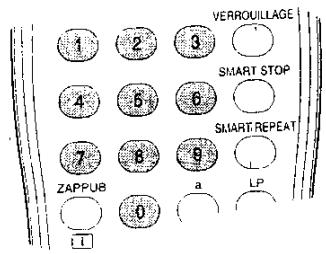

Comment activer le verrouillage parental ?

Appuyez sur VERROUILAGE sur la télécommande. Le symbole SAFE apparaît à l'écran, désactivant les boutons de la façade (sauf ARRET/EJECT). Pour désactiver, appuyez à nouveau sur VERROUILAGE.

Comment copier une cassette vidéo ?

Raccordez un second magnétoscope aux prises AV ou SCART de l'appareil. Placez la cassette source dans le second magnétoscope, et une cassette vierge dans le LG. Appuyez sur AV pour sélectionner la source (AV1, AV2 ou AV3), puis lancez la lecture et l'enregistrement.

Pourquoi l'enregistrement ne démarre-t-il pas ?

Vérifiez que la cassette a sa languette de protection en place (sinon, l'enregistrement est impossible). Assurez-vous que les chaînes sont bien accordées et que l'horloge est réglée. Pour un enregistrement programmé, vérifiez que le magnétoscope est en veille (TIMER affiché).

Comment nettoyer les têtes vidéo ?

Utilisez une cassette de nettoyage spécifique pour têtes vidéo. Insérez-la et lancez la lecture pendant quelques secondes. Cela élimine les saletés accumulées qui peuvent causer des images brouillées ou saccadées.

Puis-je lire des cassettes NTSC sur ce magnétoscope ?

Oui, le LG C980 peut lire des cassettes NTSC sur un téléviseur PAL. La détection du système de couleur est automatique, mais vous pouvez aussi le régler manuellement via le menu SYSTEM.

MODE D'EMPLOI C980 LG

Magnétoscope à cassette

MANUEL D'UTILISATION

MODELE : C980SV/C970

SHOWVIEW

PAL SECAM

Avant de brancher, d'utiliser ou de régler ce produit, lire attentivement les instructions du manuel.

Placer votre magnétoscope à l'abri de la lumière vivé ou du soleil.

Veiller à ne pas exposer inutillement l'appareil aux vibrations, à l'humidité, à la poussière ou à la chaleur.

Si le cable d'alimentation est endommage, il doit être remplace par le fabricant, son service après neuve ou une personne de qualification similaire a fin d'eviter un danger.

En cas d'orage, il est recommendé de débrancher le cable d'antenne et la fiche secteur pour ne pas endommager l'appareil et la TV.

Ne pas utiliser votre magnétoscope s'il est endommagé. Il ne doit être répandre que par un personnel d'entretien qualifié.

Ne pas retarder le couvercle arriere de l'appareil afin de ne pas etre exposé aux circuits haute tension et a d'autres risques potentiels. Si I'appareil ne fonctionne pas correctement, reportez-vous au Tableau de Dépannage (voir couvercle Arrière). Si le fonctionnement est toujours incorrect, débranchez l'appareil et consultez votre revendeur.

Vérisque que voité magnétoscope est place de manière à assure une fonctionnementalisation.

L'appareil ne doit pasetre exposé au trampoline ou à l'éclairabousment et autres objets remplis de liquides comme les vases ne doit être situés sur L'appareil.

Ce produit est fabriqué dans le respect des exigences des DIRECTIVES CEE 89/336/CEE, 93/68/CEE et 73/23/CEE, relatives aux parasites radioélectriques.

Voici quelques exemples de caractéristiques spécifiques:

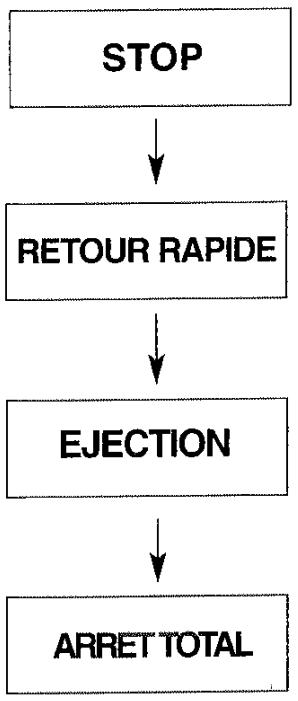

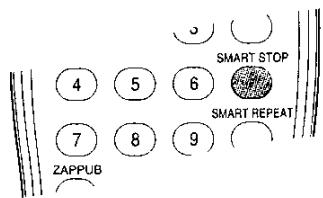

Smart stop & repeat (voir page 30)
HQ (Haute Qualité) - système d'amélioration d'image
- Télecommande à infrarouges à fonctions complètes
- Mémoire programmable de 80 chaînes avec récepteur à synthèse de fréquence
- ACMS (Système de Mémorisation Automatique de Châines)
- Fonction de Temporisation : 7 programmes sur 1 mois
- Enregistrement et lecture pour format large 16:9
- Compatible CANAL+
- LP - enregistrement & lecture longue durée

• Commandes navette excentrique
  Fonction economie d'energie
  ICON OSD (Affichage des fonctions à l'écran)
  Lecture NTSC sur TV PAL
  Recherche d'images & logique
  Verrouillage parental
• Mise en marche et défillement automatiques
• Fonctions ralenti, arrêt sur image et image par image
• Compteur temps réel
• Fonction département rapide
• Système de suivi de piste automatique
• Decodeur stéreo
  numérique pour réception de son mono et bilingue, stéreo
  NICAM
• Systeme audio Hi-Fi
  Enregistrement Simulcast

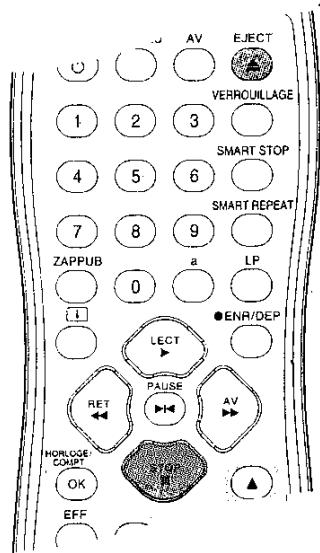

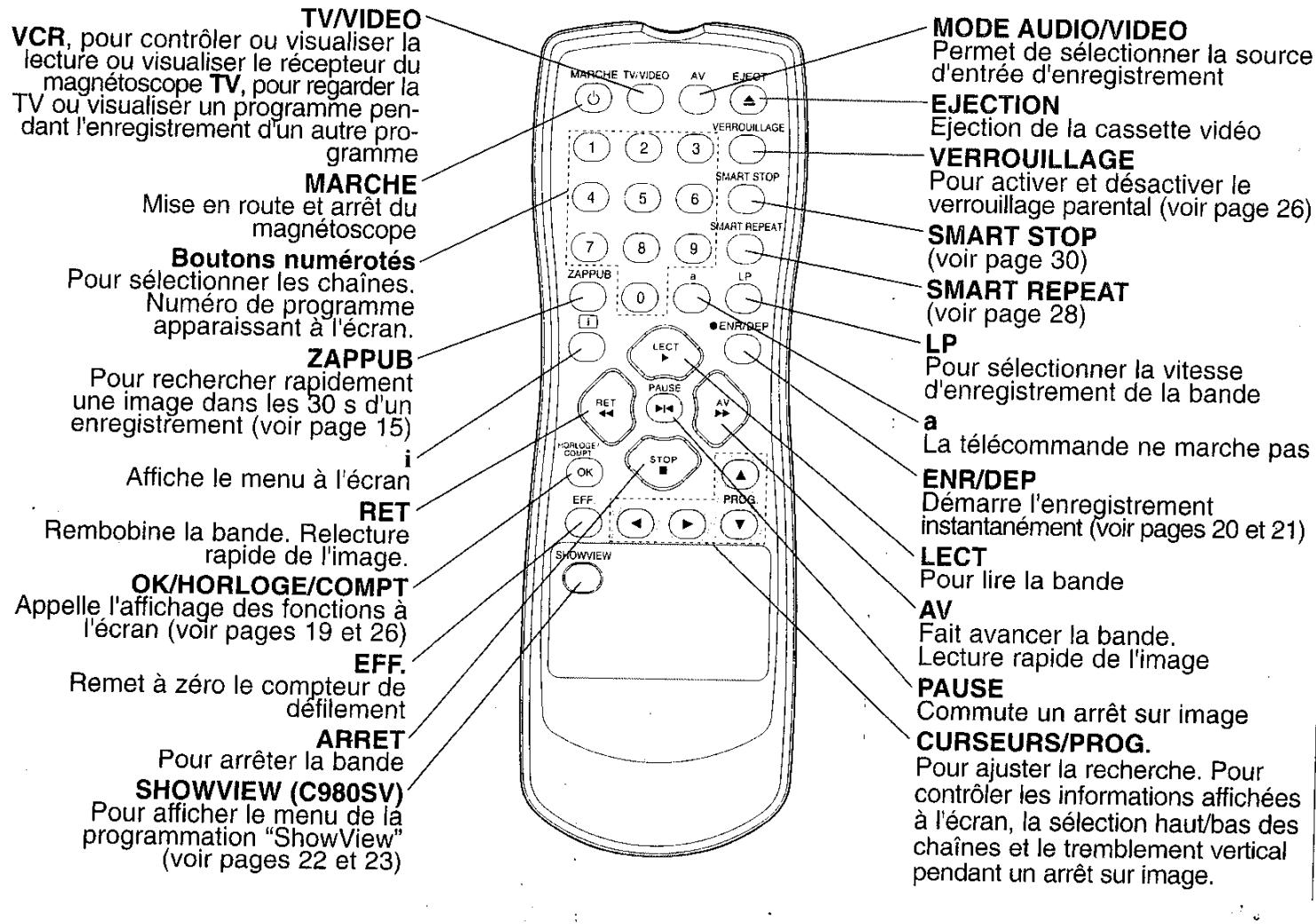

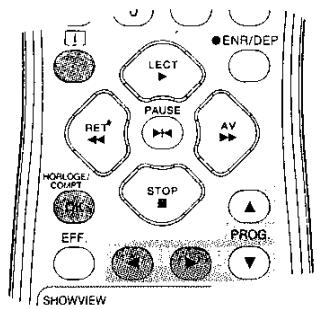

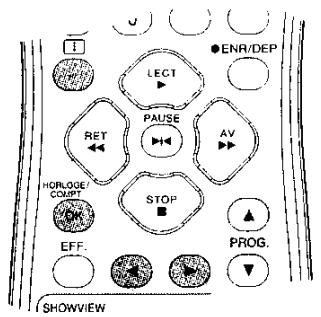

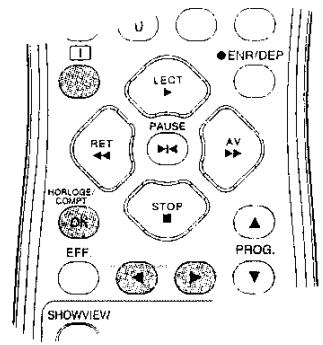

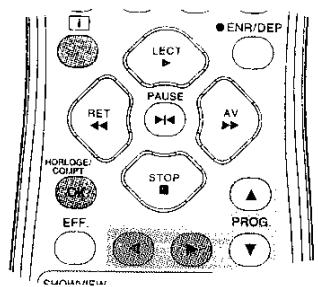

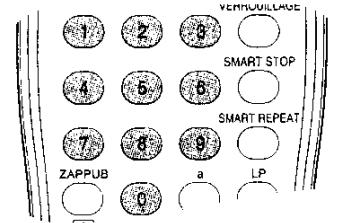

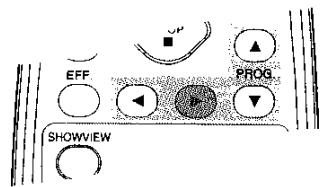

Télékommande

Emplacement &

fonctions

Pour installer les piles :

Votre TELECOMMANDE est alimentee par deux piles de type AA.

1. Pour les introduire, pousser la languette vers l'arrière et enlever le couvercle de la télécommande.
2. Mettre les deux piles en place dans le compartmenten respectant les polarités ^+ et-.
3. Remetre le couvercle en place.

Votre magnétoscope est conçu pour que la TELECOMMANDE commande la plupart de ses fonctions. Certaines fonctions peuvent être également commandées à partir de la FACADE AVANT du magnétoscope. La distance maximale entre la télécommande et l'appareil doit être d'environ 7,5 m. La télécommande doit être tenue de manière à faire un angle de 30 degrés par rapport à chaque côte du CAPTEUR A DISTANCE, à l'avant du magnétoscope.

Pour éviter tout endommagement par une fuite possible des piles, retirer celles-ci si vous n'utilise pas la télécommande pendant une période de temps prolongée. Ne pas employerer de piles de type ou d'usure différent(e). Tout jours jeter les piles selon les normes de sécurité.

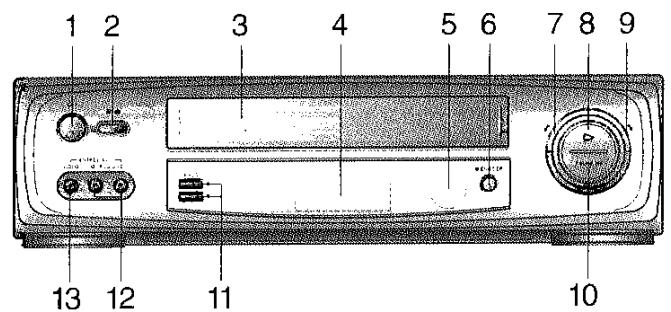

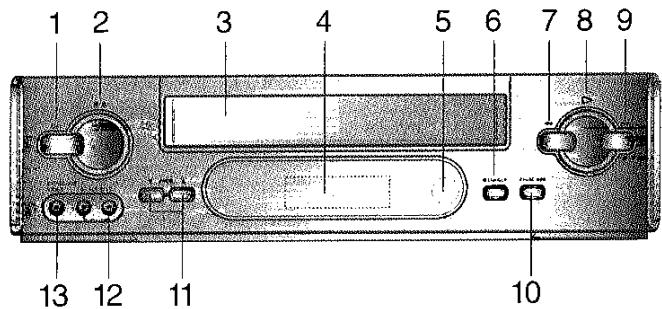

Commandes de votre magnétoscope

MODELE : C980SV

MODELE:C970

1. MARCHE (marche/arrêt)
2. Arrêt et Ejection Cassette
3. Compartment Cassette
4. Affichage magnétoscope
5. Capteur Télecommande
6. ENR/DEP (enregistrement instantané)

7. REMBOBINAGE

8. LECT

9. AVANCE RAPIDE
10. PAUSE
11. Selecteurs de Programmes de Chaines
12. Prise ENTREE Audio
13. Prise ENTREE Video

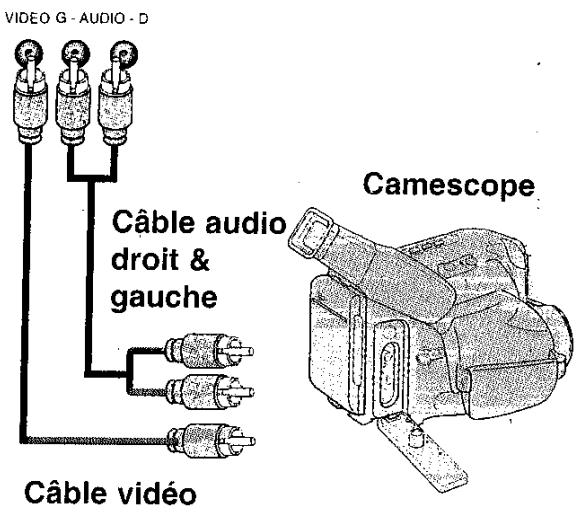

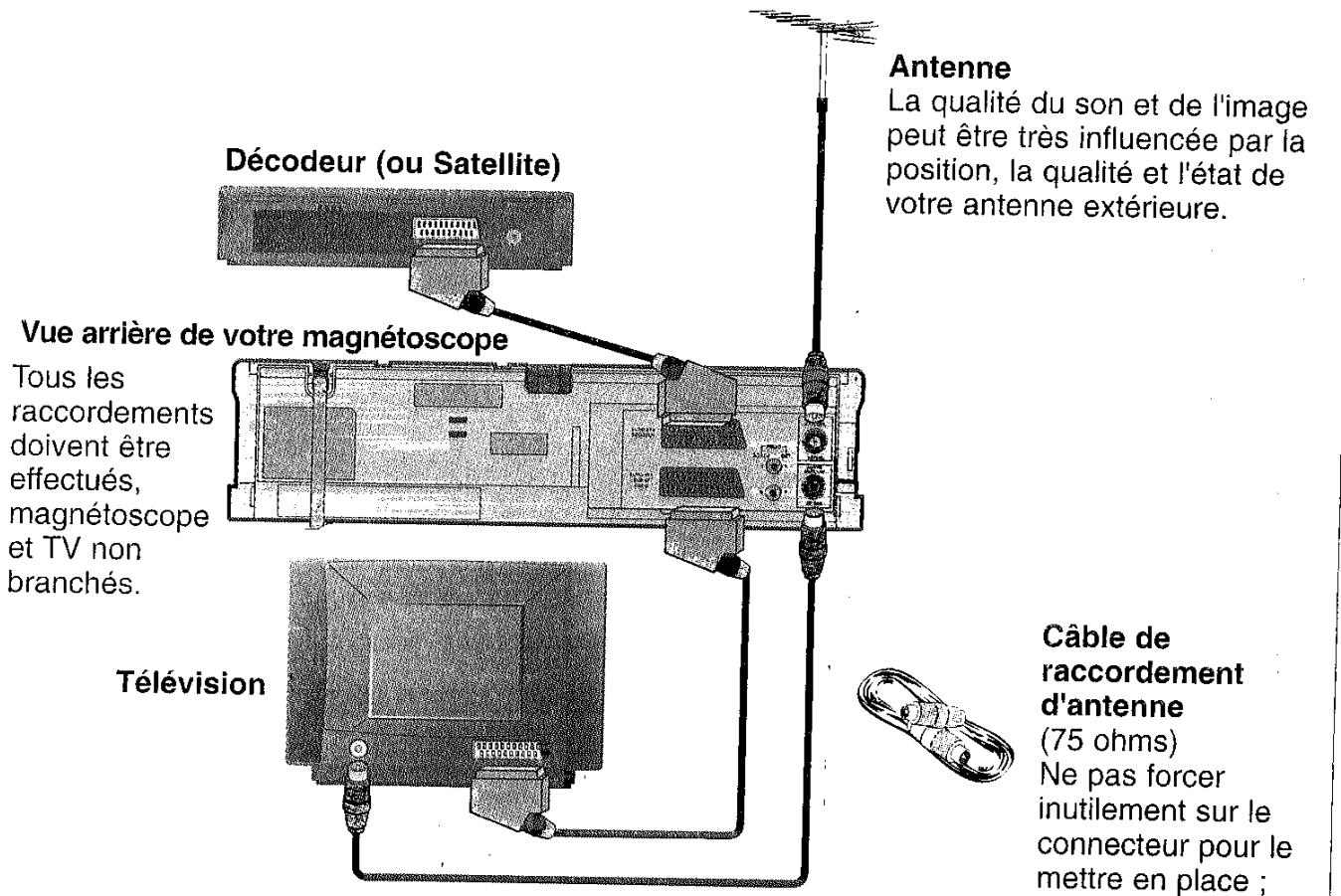

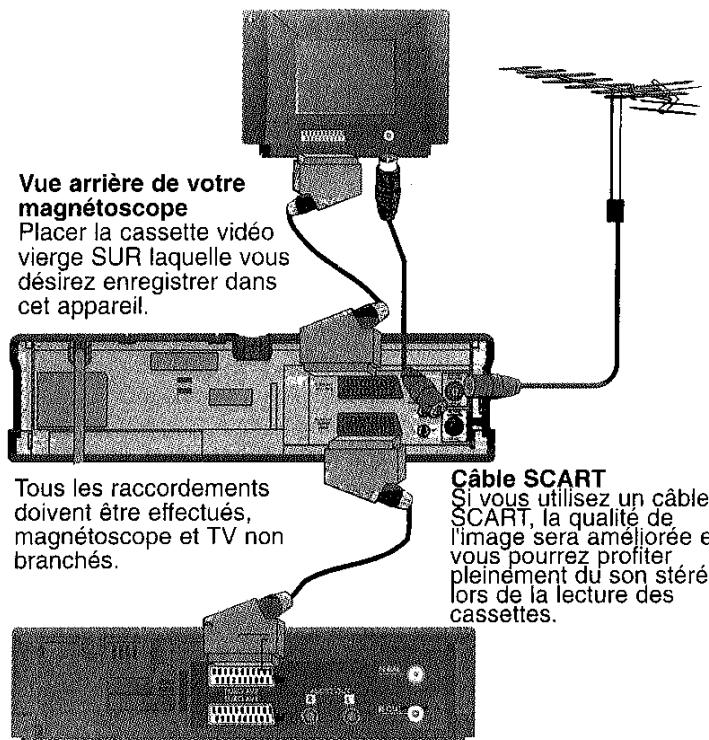

Raccordements

à une TV & à un

Décodeur

(ou Satellite)

Si vous utilisez votre magnétoscope pour la première fois

L'image suivante apparaitra sur votre écran TV lorsque vous raccorderez votre magnétoscope pour la première fois.

Pour accorder les stations TV, suivre les instructions des étapes 3 à 4 "ACMS" (voir page 9).

Les instructions données dans les deux pages suivantes contiennent les formes de raccordement les plus courantes. Vérifiez cependant les évientuelles informations spécifiques dans le manuel d'utilisation du fabricant. Assurez-vous que tous les raccordements sont effectuels à votre magnétoscope et aux autres apparciels, débranchés, pour éviter d'endommager l'équipement. Pour la lecture, vous doivent raccarder le magnétoscope à la TV au moyen d'un cable SCART.

Cable deraccordement d'antenne (75 ohms)

Ne pas forcer inutillement sur le connecteur pour lemettre en place ; I'enfichage se faitaisement.

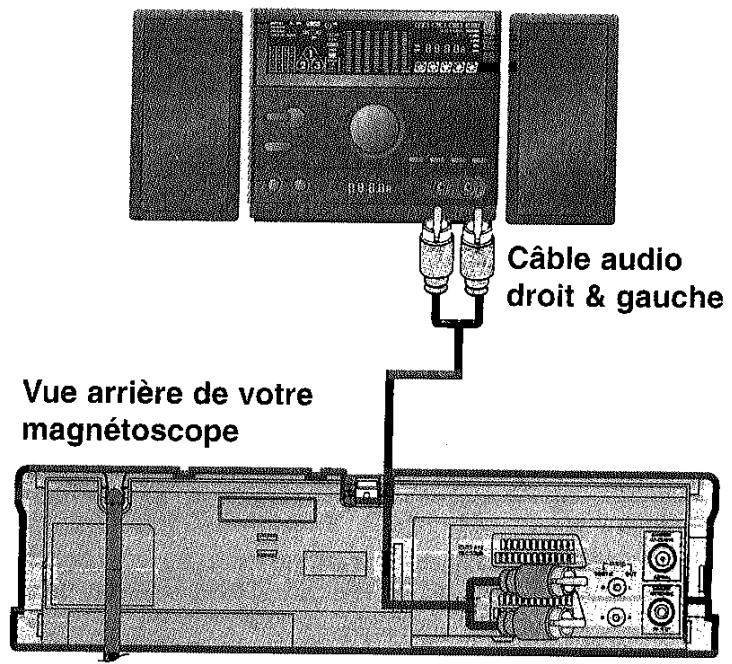

Voussoupiezraccorderun système audio aux prisesSORTIE AUDIOà l'arrérique de votemagnétoscope. Se rappeler de régler le volume de vourchaine Hi-Fi au minimum, puis de l'augmenterprogressivement,pour éviter d'endommageres haut-parleurs et vous épargner un chicyant violent!

Chaine Hi-Fi

Avant d'effectuer les raccordements, assurez-vous que vous magnétoscope le et camescope sont débranchés, pour éviter d'endommager l'équipement. Pour facilitier les connexions de votre camescope, les prises ENTREE Audio gauche et droite) et ENTREE Video sont sésentées sur la façade du magnétoscope.

Façade de votre magnétoscope

Prises de sortie audio & cables phono

Les prises phono de raccordement de votre magnétoscope à votre chaine Hi-Fi se trouvent à l'arrière de l'appareil; L = sortie son.gauche, R = sortie son droit. Vous devez normalement selectionner la fonction AUX sur votre chaine Hi-Fi.

oote cane sco

VOT

Reccorents

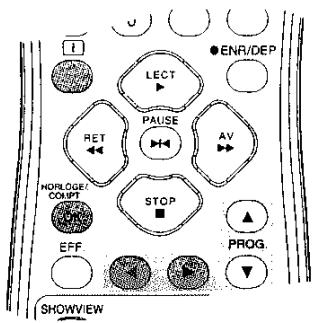

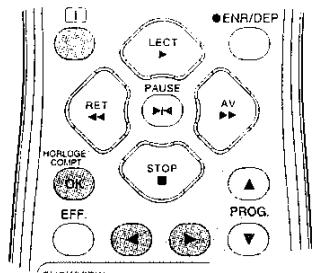

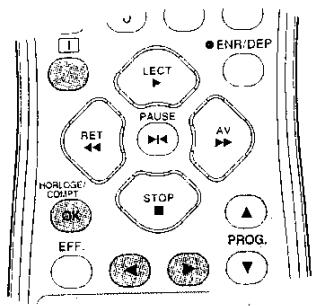

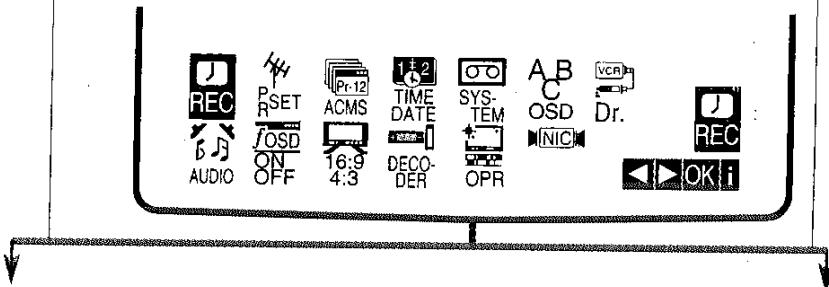

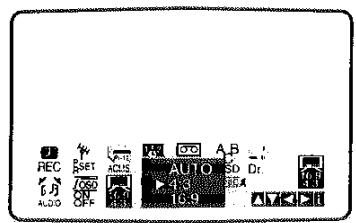

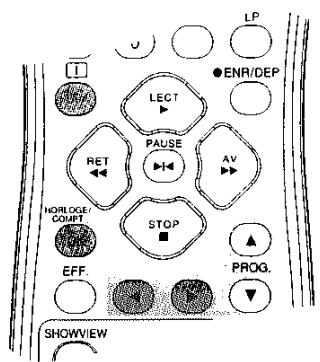

Comment utiliser le menu principal

Le magnétoscope peut être facilementprogramme à l'aide des menus affichés à l'écran. Ces menus sont commandés par le BOITIER DE TELECOMMANDE.

1

Mettre en service votre poste TV et votre magnétoscope en appuyant sur le bouton MARCHE.

2

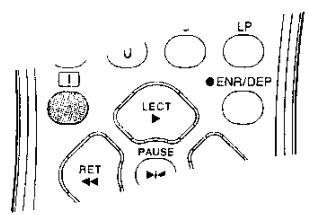

Appuyez sur le bouton i.

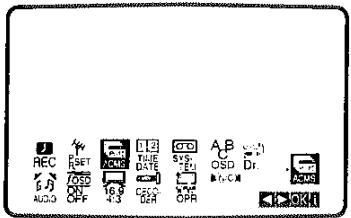

Le menu principal
apparait sur l'écran TV.

3

Appuyez sur et pour selectionner le menu desired. Appuyez sur OK et sur ou pour valider.

4

Appuyez sur i pour faire disparaître le menu de I'ecran.

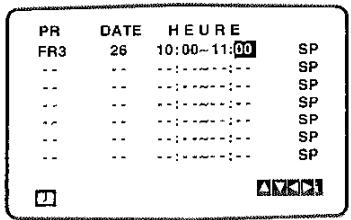

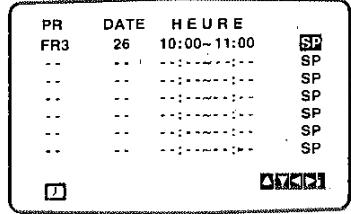

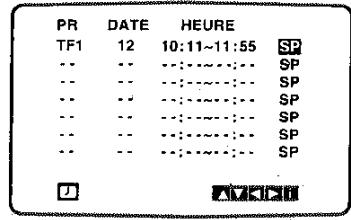

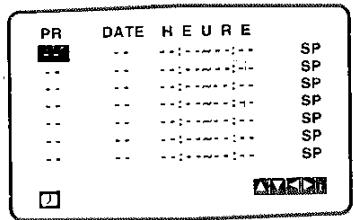

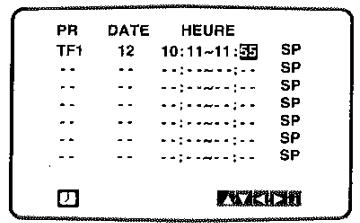

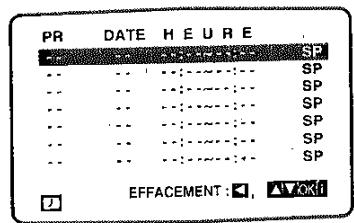

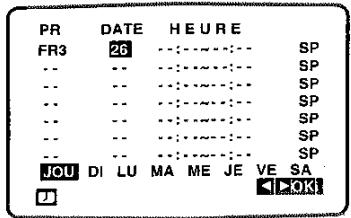

• REC - Réglage d'enregistrement de la fonction Temporisation (voir pages 24 et 25).
• PR SET - Réglage d'accord manuel (voir pages 10 et 11).
• ACMS - ACMS (Système de mémorisation automatique des chaînes) (voir page 9).
  TIME DATE -Réglage de l'horloge et de la date (voir page 18).

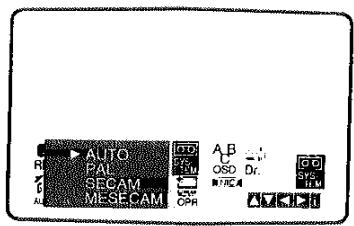

  SYSTEM - Pour régler le système TV couleur (voir page 17).
• ABC OSD - Pour changer la langue affichée (voir à gauche)

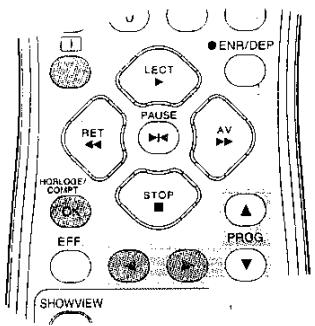

• Dr. - Pour.Remédier à un problème de votre magnétoscope (voir page 28).

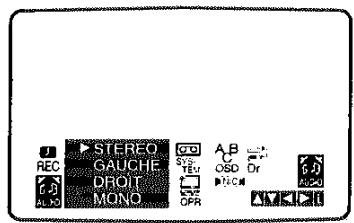

• AUDIO - Pour sélectionner le canal de sortie audio (voir page 29).

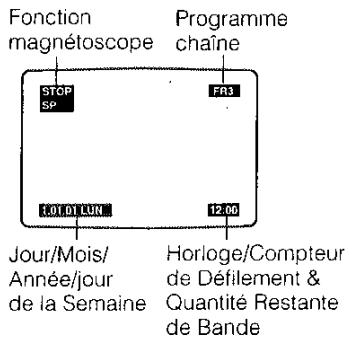

  F.OSD ON/OFF - Pour afficher le mode de fonctionnement de votre magnétoscope (voir page 19).

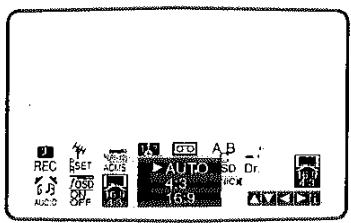

  16:9-4:3 - Pour sélectionner le format d'image de votre TV (voir page 27).

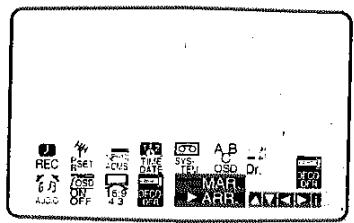

• DECODER - Pour utiliser un décodeur (ou Satellite) TV payante avec votre magnétoscope (voir page 17).
• OPR - Pour améliorer l'image lui (voir page 15).
• NIC - Pour activer ou désactiver le son numérique NICAM (voir page 29).

1

Appuyez sur MARCHE pourmettrevmotrec magnetoscope en service.

2

Appuyez sur i.

Le menu principal apparait sur I'ecran TV.

Appuyez sur ou pour selectionner I'ACMS.

Appuyez sur OK.

3

Appuyez sur « ou » pour sélectionner PAYS.

(A:Autrique,B:Belgique,CH:Suisse,

D:Allemagne,DK: Danemark,E:Espagne,

F: France, I: Italie, N: Norvège, NL: Pays-Bas,

P: Portugal, S: Suède, SF: Finlande, AUTRES

Appuyez sur OK de nouveau pour lancer le processus d'accord automatique.

4

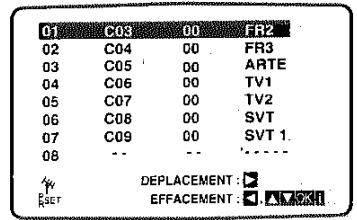

Le TABLEAU DES STATIONS TV apparait une fois l'accord terminé.

Appuyez sur i pour sauvegarder vos réglages.

des stations TV

automatique

Dans certaines régions du pays, les signaux d'émission peuvent être trop faibles pour réaliser le processus d'accord automatique de votre magnétoscope pour trouver ou désigner correctement des stations TV.

Vou des ce s tions demission plus faibles pour que vret magnetoscope les enregistr.

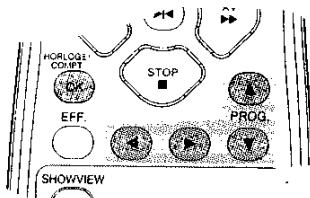

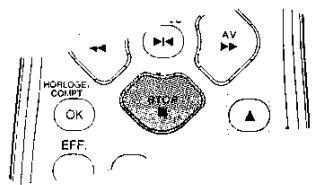

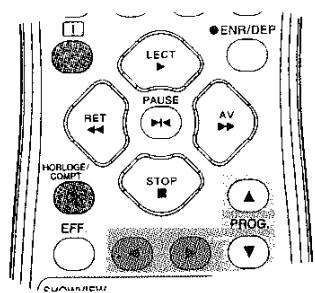

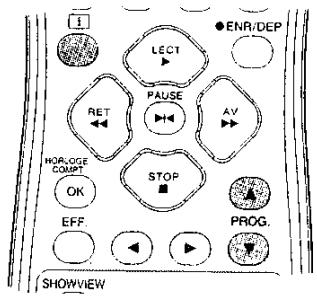

1

Appuyez sur i.

Le menu principal apparait sur I'ecran TV

Appuyez sur ou pour selectionner le PR SET.

Appuyez sur OK.

2

Appuyez sur i.

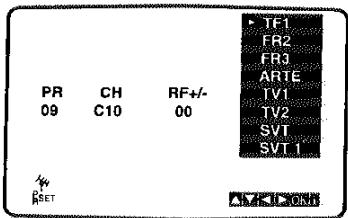

Le TABLEAU DES STATIONS TV s'affiche.

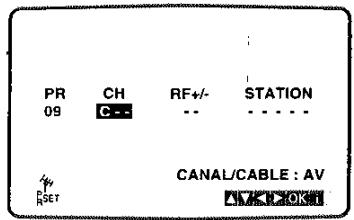

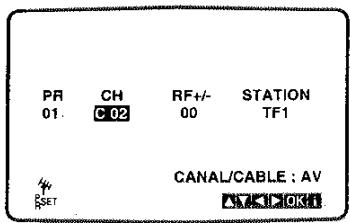

A l'āide des touches du curseur ▲ et ▼, sélectionner le numéro de chaîne (PR n° 9 par exemple) que vous poulez régler, puis appuyez sur la touche OK.

3

Appuyez sur AV pour sélectionner C (stations standards) ou S (stations câblées): C02 - C70, S01 - S41.

Appuyez sur OK pour sélectionner le système couleur (PAL ou SECAM) et appuyez sur ou pour valider.

Appuyez sur OK.

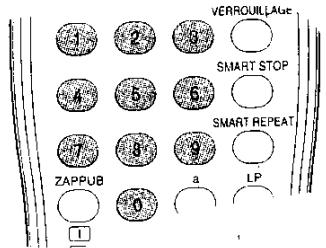

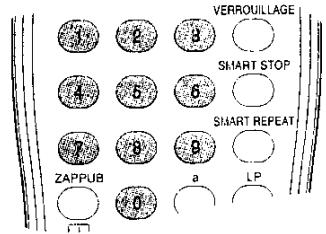

Saisir le N° du canal de la station de télévision à memoriser, à l'aide des touches numéroétées.

4

La recherche va s'arrête sur la station.

Contrôlez la mise au point de la station en appuyant sur les touches et .

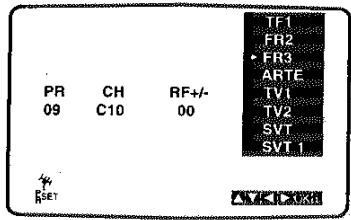

Appuyez sur pour selectionner STATION de maniere a pouvoir désigner votre station TV.

Appuyez sur OK.

La liste des noms de station TV apparait.

Appuyez sur ou pour selectionner un nom de station dans la liste.

Appuyez sur OK pour le valider.

Si le nom de votre station ne se trouve pas sur la liste, ne pas appuyer sur OK, et passez a l'étépe 7.

Vous pouvez changer manuellement un nom de station TV plutôt que d'utiliser les noms "standards".

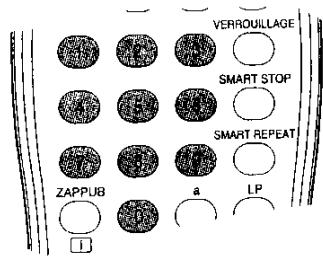

Appuyer sur

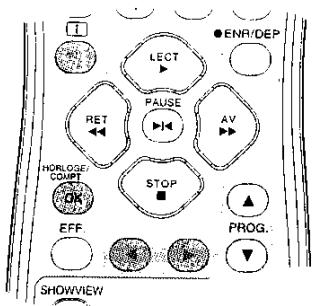

Appuyez sur ou pour selectionner les lettres et les nombres pour le nouvel nom de station.

Appuyez sur ou pour vous déplacer sur les caractères.

Appuyez sur OK.

Appuyez sur i, confirmez l' apparition de la station.

Appuyez de nouveau sur i.

Votre nouvelle station TV est maintainant accordededans votre magnétoscope.

Si vous désirez accorder manuellement d'autres stations, recommencer les étapes 1 à 8.

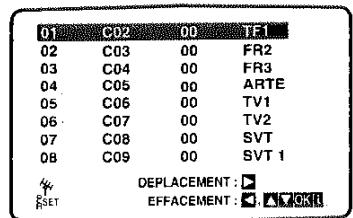

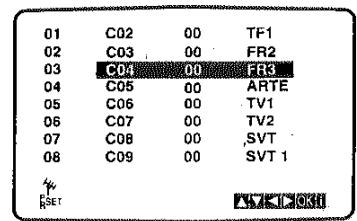

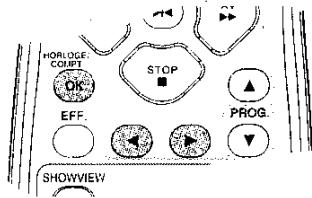

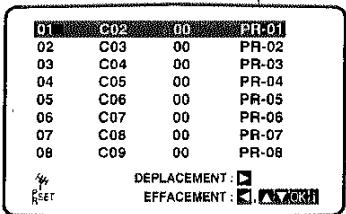

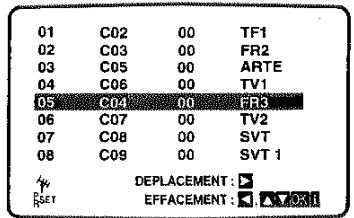

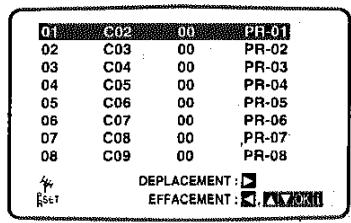

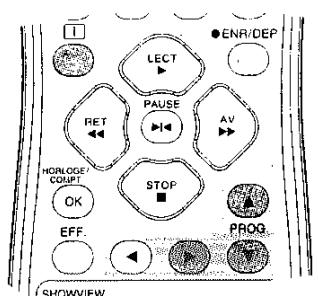

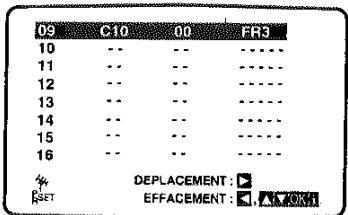

Changement de l'ordre des stations TV

Après avoir accordé les stations TV dans votre magnétoscope, vous pouvez souhaiter changer l'ordre de leur mémorisation sans devoir les accorder de nouveau! Les instructions de cette page vous montré sur la manière simple de déplacer les stations dans l'ordre désiré.

#

Appuyez sur i.

Le menu principal apparait sur I'ecran TV.

Appuyez sur ou pour selectionner le PR SET.

Appuyez sur OK.

2

Appuyez sur i.

Appuyez sur ou pour selectionner le numero de programme que vous désirez déplacer (par exemple, PR 03).

Appuyez sur

3

Appuyez sur ou pour selectionner le numero de programme que vous désirez déplacer (par exemple, PR 05).

4

Appuyez sur OK.

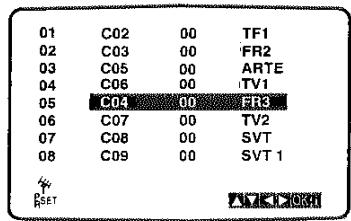

Le programme sélectionné sera déplacé au nouveau numéro de programme.

Si vous désirez déplacer d'autres stations TV, recommencer les étapes 1 à 4.

Appuyez sur i.

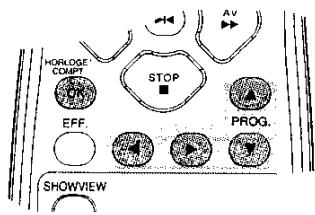

Après avoir accordé les stations TV dans votre magnétoscope, vous pouvez souhaiter supplimer une station.

Les instructions de cette page vous montreront la manière simple de supprimer les stations TV indésirables.

Appuyez sur i.

Le menu principal apparait sur I'ecran TV.

Appuyez sur ou pour selectionner le PR SET.

Appuyez sur OK.

Appuyez sur i.

Appuyez sur ou pour selectionner le numero de programme que vous désirez supprimer (par exemple, PR01).

Appuyez sur

Quelques instants après, la station selectionnée est supprimée.

Appuyez sur i.

Si vous désirez supprimer d'autres stations TV, recommencer les étapes 1 à 3.

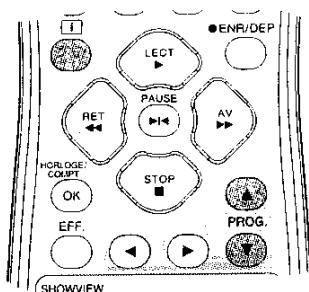

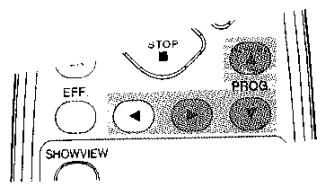

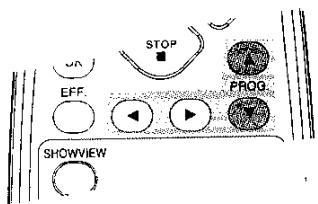

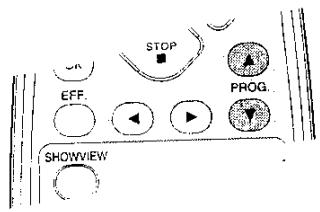

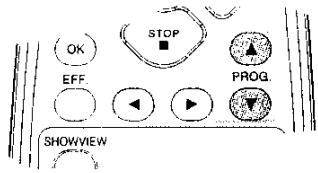

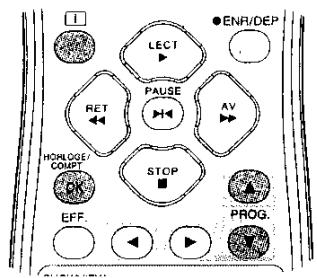

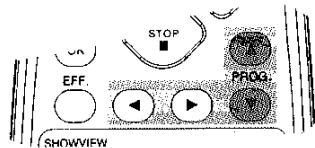

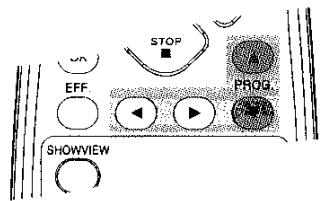

Comment selectionner des stations TVmémorises :

Les stations TV mémorisées peuventtre recherchees de

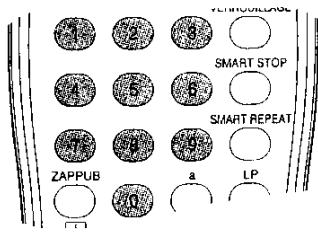

deux manières: Appuyez sur PROG. ou sur pour selectionner des stations différentes qui ne sont pas accordées dans votre magnétoscope. Vous pouvez également selectionner directement des stations à l'aide des boutons numérotes sur la télécommande.

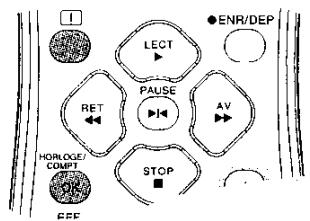

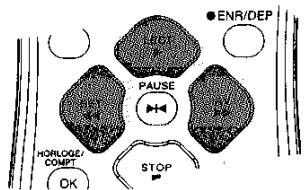

Lecture d'une bande

Une fois votre magnétoscope branché, il vous suffira de charger et déjecter les cassettes video.

Votre appeareil peut egalement dire des enregistements sur cassettes NTSC (sur TV PAL).

Avoir une(Meilleureimage

Quand une cassette est introduite et que vous commence sa lecture, la fonction d'alignement automatique vous donne automatiquement la meilleure image possible. Si la qualité de l'enregistrement n'est pas bonne, appuyez plusieurs fois sur les touches ou de la télécommande pour égler manuellement l'alignement jusqu'à ce que vous ayez éliminer toutes les distorsions.

Appuyez sur la touche 0 de la télécommande pour returner automatiquement au réglage original.

1

Vérifiez que vous magnétoscope est correctement raccordé, comme déscrit plus haut dans ce manuel.

Mettre en marche votre TV et selectionner le mode AV de lecture video.

Appuyez sur MARCHE pourmettrevmemagnétoscope en service.

2

Introduire la cassette video dans l'appareil.

Le côté fenêtre de la cassette doit se couver vers le haut et la flèche à l'opposé de vous.

3

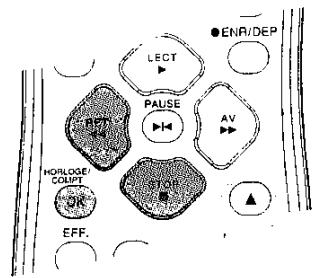

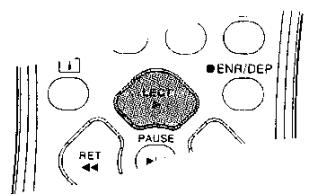

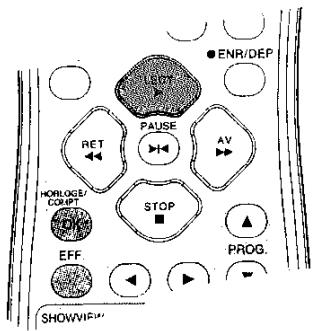

Appuyez sur LECT pour commencer la lecture de la cassette.

Si vous chargez une cassette video dont la languette de protection d'enregistrement est retiree, la lecture s'effectue automatiquement.

SUIVI DE PISTE AUTOMATIQUE

Votre magnétoscope réglera automatiquement le suivi de piste pour fournir une qualité d'image optimale.

4

Appuyez sur PAUSE pour faire un arrêt sur image.

Appuyez plusieurs fois sur PAUSE pour faire avancer la bande image par image.

La qualite de l'arrêt sur image peut etre légèrement améliorée en appuyant sur ou sur

Les bandes peuvent etre arretees pendant 5 minutes.

Pendant un arrêt sur image, le son est coupé et quelques "parasites" apparaitront sur l'écran du téléviseur.

5

Appuyez sur LECT pour continuer la lecture de la bande.

Recherche d'image : Pendant la lecture, une pression sur AV ou sur RET vous permettra de faire defiler rapidement la bande (7 fois plus vite que la lecture) pour vous repérez sur la bande.

Recherche logique :
Pendant l'avance ou le remboinage rapide, le maintien appuyé de la touche AV ou RET
permettra de dire l'image 7 fois plus vite que la normale.

6

Appuyez sur STOP pour terminer la lecture.

Appuyez sur EJECT.

Si la fin de la bande est
atteinte,voire
magnétoscope arrête
la lecture
automatiquement,
rembobinera, arrêtera et
éjectera la cassette,puis se mettra en VEILLE.

Saut MC (Message commercial) :

Cette fonction vous permet,pendant la lecture d'une bande, de sauter une coupure commerciale en quelques secondes,puis de reprendre la lecture normale.

Pendant la lecture de la
bande, appuyez sur
ZAPPUB sur la
telecommande pour
sauter le message
commercial (ou un autre
element de programme).
Appuyez plusieurs fois

sur ZAPPUB pour sauter I'élément :

OPR (Réponse d'image optimale) :

Cette fonction améliore automatiquement la qualité de lecture d'image en réglant vous magnétoscope à l'état de la bande.

Appuyez sur i.

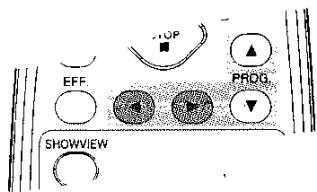

Appuyez sur ou sur pour selectionner la fonction OPR.

Appuyez sur OK.

Appuyez plusieurs fois sur ou sur pour sélectionner : ARR., SOFT ou SHARP.

A noter que vous ne pouvez selectionner OPR que pendant la lecture d'une cassette.

Appuyez sur i pour faire disparaître le menu de I'écran.

Votre magnétoscope incorpore plusieurs fonctions de recherche qui vous permettent de couver rapidement un enregistrement particulier.

1

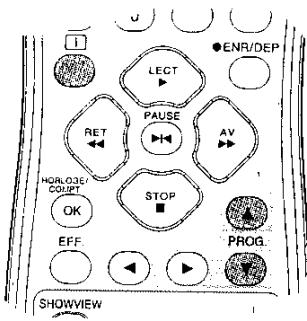

Pendant la lecture ou l'arrêt sur image, appuyez plusieurs fois sur ou sur pour obtenir différentes vitesses de lecture :

Lecture - 7X
- Lecture - 3X
- Lecture -
- Arret
Lent 1/19
Lecture
- Lecture X2
Lecture X7

Si l'image presente des distortions, supprimez-les avec les touches et du curseur.

2

Appuyez sur LECT pour relire la cassette à vitesse normale.

3

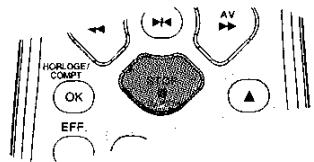

Appuyez sur STOP.

STOP apparait pendant quelques secondes sur I'ecran TV.

4

Avance rapide (AR):

Appuyez sur AV. La cassette defile rapidement.

FF apparait pendant quelques secondes sur I'ecran TV.

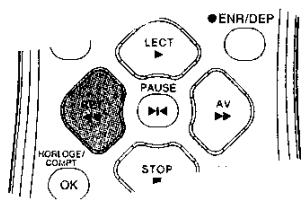

Rembobinage (REM) :

Appuyez sur RET. La cassette se rembobine rapidement.

REW apparait pendant quelques secondes sur I'ecran TV.

Votre magnétoscope est équipé d'un système standard à trois couleurs : vous pouvez donc dire une cassette en PAL B/G, SECAM B/G et SECAM-L. Pendant la lecture, votre apparéil détecte automatiquement le système de couleur. En cas de problème, sélectionner manuellement le système de couleur.

Nous avons déjà indiqué comment racorder un décodeur pour bénéficier d'une station TV payante, telle que CANAL+ ou PREMIÈRE, page 6. Pour enregistrer une chaine codée, aucune commande spéciale n'est nécessaire. Il vous suffit de seLECTIONner la station et d'attendre brievement que le décodage commence.

Appuyez sur i.

Le menu principal apparait sur I'ecran TV.

Appuyez sur « ou « pour sélectionner le SYSTEM.

Appuyez sur OK.

Appuyez sur ou sur pour selectionner en fonction du système COULEUR utilisé.

AUTO: sélection automatique de la couleur
PAL: enregistements PAL
SECAM: enregistements
SECAM-L
MESECAM: enregistements SECAM B/G

Appuyez sur i pour faire disparaître le menu de I'écran.

Appuyez sur i.

Le menu principal apparait sur I'ecran TV.

Appuyez sur ou pour selectionner le DECODER.

Appuyez sur OK.

Appuyez sur ou sur pour selectionner.

MARCHE: Lorsque le décodeur est raccordé à la prise AV2.

ARRET:Lorsqu'un autre magnétoscope est raccordé à la prise AV2.

Appuyez sur i pour faire disparaître le menu de I'écran.

Réglage manuel de l'horloge

L'horloge de votre magnétoscope commande les paramètres de date et d'heure.

1

Appuyez sur i.

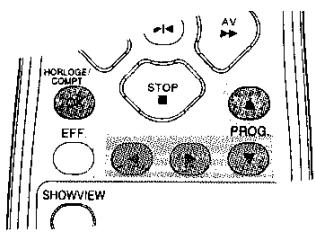

Appuyez sur ou pour selectionner TIME DATE.

Appuyez sur OK.

2

Utiliser les boutons
numérotés sur la télécommande pour modifier les paramètres HEURES, MINUTES, JOUR, MOIS et ANNEE.

A noter que vous
magnétoscope emploie
une horloge de 24
heures : par exemple, 1
pm sera affiché 13 : 00.
Le jour de la semaine
apparait
automatiquement lorsque
vous entrez la date;

3

En cas d'erreur, appuyez sur ou sur et entrez les données corrects.

4

Appuyez i.

Les nouveaux
paramètres de votre
horloge sont mémorisés
et apparafiront sur
l'affichage de votre
magnétoscope video.

Votre magnétoscope comporte une fonction Economie d'Energie qui, une foisprogrammée, placera votre apparéil enmode de fonctionnement économique, dans lequel l'horloge disparaît de l'écran. Si vous avez programme unenregistrement, cette fonction estsactivée.

1

Appuyez sur le bouton MARCHE de l'appareil.

Les fonctions VCR et horloge apparaisent sur l'affichage du magnétoscope video.

2

Appuyez de nouveau sur le bouton MARCHE.
Votre apparéil se met en mode Economie d'Energie.

Les fonctions VCR et horloge disparaisent de l'affichage.

Appuyez sur MARCHE pour commuter en mode Economie d'Energie.

vous pouvez facilement afficher sur I'ecran TV l'heure actuelle ou le compteur de defilement, la quantite restante de bande, le jour, le mois, I'année, le jour de la semaine, la chaine de programme et le mode opérationnel de votre magnétoscope. Si un enregistrement a lieu, ces Affichages a cran ne seront pas enregistrres sur la bande.

1

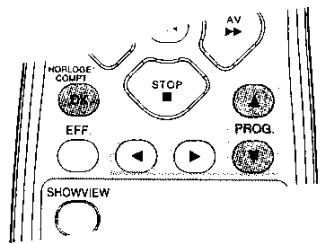

Appuyez sur OK/ HORLOGE/COMPT pour afficher les fonctions correspondantes.

Aubout de3s,
I'affichage s'efface en ne visualisant que I'HORLOGE.

2

Appuyez plusieurs fois sur OK/HORLOGE/ COMPT pour afficher le COMPTEUR DE DEFILMENT.

Appuyez de nouveau sur OK/HORLOGE/COMPT pour effacer tous les affichages de l'écran TV.

Econome enerie Affiche a teran

Enregistrement Programmes de TV

Si vous ne désirez pas enregistrer sur une

cassette video

(ce qui arrive

frequement

par accid

retirer la

languette de

protection sur le

bord arriere de celle-ci.

#

Vérifiez que vous magnétoscope est correctement raccoc comme décrit plus dans ce manuel.

Appuyez sur MARCHE pourmettrevoire magnétoscope en service.

2

Introduire une cassette video avec sa languette de protection dans l'appareil.

Le côté fenêtre de la cassette doit se couver vers le haut et la flèche à l'opposé de vous.

3

Appuyez sur ou pour selectionner le numero de programme que vous désirez enregistrer.

Vous pouvez également selectionner directement le numero de programme à l'aide des boutons numérotés sur la télécommande.

4

Si vous désirez enregistrer directement à partir d'une prise SCART ou RCA, appuyez plusieurs fois sur AV jusqu'à ce que la prise可以选择 soit affichée.

SC01 Enregistrement en son Hi-Fi uniquement en utilisant les prises ENTRI AUDIO sur la façade du magnétoscope.

AV 1 Enregistrement Son et Image en utilisant la prise SCART inférieure à l'arrête du magnétoscope.

AV 2 Enregistrement Son et Image en utilisant la prise SCART supérieure à l'arrière du magnétoscope

AV 3 Enregistrement a partir d'ENTREE VIDEO et ENTREE AUDIO (Gauche & Droite)en utilisant les prises sur la façade du magnétoscope.

Votre magnétoscope incorpore la fonction Longue Durée (LP) qui vous permet d'enregistrer pendant deux fois plus de temps sur une cassette video. Par exemple, un apparéil E-180 enregistrtera jusqu'à 180 minutes avec la fonction Lecture Standard (SP); en utilisant la fonction LP, cet enregistrrement durera 360 minutes. A noter qu'il y aura une légère perte de la qualité de l'image et du son, dans ce dernier cas.

5

Appuyez sur LP selon que vous désirez enregistrer en Longue Durée ou en Lecture Standard.

La fonction SP produit une amélioration de la qualité de l'image et du son, mais la fonction LP doublera le temps d'enregistrement. SP ou LP s'affichera sur votre magnétoscope pour vous rappeler la sélection.

6

Appuyez sur ENR/DEP pour commencer l'enregistrement.

L'indication RECORD apparait sur I'écran TV.

Appuyez plusieurs fois sur ENR/DEP Chaque pression successive augmentera le temps d'enregistrement de 30 minutes jusqu'à atteindre un maximum de 9 heures.

#

Appuyez sur PAUSE pour éviter d'enregistre des scènes non désirées.

Appuyez sur PAUSE pour continuer l'enregistrement.

Les cassettes peuvent etre arretees pendant 5 minutes; RECP s'affiche lorsqu'une cassette est dans cet etat. Au bout de 5 minutes, I'enregistrement s'arrete pour eviter d'endommager l'appareil et la cassette.

8

Appuyez sur STOP pour terminer l'enregistrement.

Appuyez sur EJECT.

EJECT apparait sur I'ecran TV.

Se rappeler que
vous pouvez
enregister un
programme en en
gardant un autre,
cant
istrement
tané ; appuyez
/VIDEO pour
conner le mode TV,
ne chaîne
nte sur votre TV.

Programmation ShowView (C980SV)

La fonction "ShowView" simplifie notablement l'introduction de la date, de la chaine, des heures de début et de fin d'émission d'un Enregistrement Programmé en tapant simplement un Code. Les Codes ShowView sont publiés dans le plupart des magazines TV ; leur longueur peut varier de un à neuf chiffes.

L'Enregistrement Programme you permit d'enregistrer une émission ultérieurement (jusqu'à 15 ans). 7de ces enregistements automatiques peuvent être prédéterminés.

1

Vérifier que les chaînes TV ont été accordées et mémorisées dans l'ordre ShowView correct.

Introduire une cassette video avec languette de protection dans votre magnétoscope.

2

Appuyer sur SHOWVIEW.

3

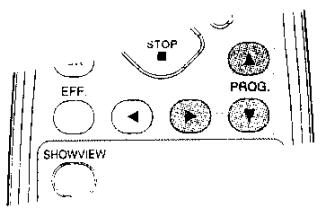

Appuyez sur ▲ ou sur √ UNE FOIS : Pour enregistrer immédiatement.

JOURNALIER: Pour enregistrer tous les jours (excepté le samedi et le dimanche) à la même-heure.

HEBDO.: Pour enregistrer à la même heures tous les jours.

4

Appuyez sur les boutons numérotés pour entrer le Code ShowView du programme TV que vous désirez enregistrer.

En cas d'erreur, appuyez sur et entr'er le numero correct.

5

| Appuvez sur OK

Les détails d'enregistrement de votre programme seront affichés.

Si TEST SVP apparait, vous avez tape un numero ShowView incorrect, tape incorructement le numero ou le numero a eté imprimé incorrectement dans le guide TV.

Si "--" est affché, vous devezaisir le numero de programmede la chaine que vous voulezenregister.

Si vous voulez enregistrer à partir de l'une des prises Péritel ou à partir des prises AUDIO/VIDEO, appuyez plusieurs fois sur la touche AV jusqu'à afficher la bonne source.

6

Vous voulez modifier n'importe lequel des paramètres affichés si vous le souschaitez. Déplacez-de l'un à l'autre avec les touches et Utilisez touches numéri-ques pour modifier la date et l'heure.

7

Appuyez sur la touch et si vous poulez modifier le mode d'enregistrement, appuyez sur la touches .

LP:double durée.

La fonction SP produit une amélioration de la qualité de l'image et du son, mais la fonction LP doublera le temps d'enregistrement.

Vérifier que les détails d'évenements du temporisateur sont corrects.

8

Si vous souhaitez
réalisér un autre
enregistrement
ShowView, recommencer
les étapes 2 à 7.

Appuyez sur i pour faire disparaître le menu de I'écran.

Si TEST SVP apparait,
vous avez entre des
informations incorrectes.
Les rentrer correctement.

Appuyez sur MARCHE pour commuter toute magnétoscope en mode Veille.

TIMER appararaître sur l'affichage du magnétoscope video dans l'attente de réaliser l'enregistrement.

Enregistrement programme Utilisation de l'affichage à l'écran

1

Introduire une cassette video avec sa languette de protection dans l'appareil.

Le côté fenêtre de la cassette doit se couver vers le haut et la flèche à l'opposé de vous.

2

Appuyez sur i.

Appuyez sur ou sur pour selectionner REC.

Appuyez sur OK.

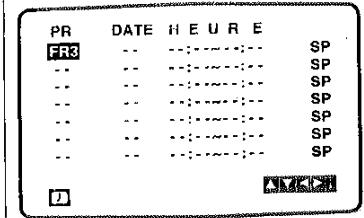

Vous avez la possibilité de selectionner jusqu'a sept événements sur un mois a partir de la date actuelle. REMARQUE: Avant de regler la temporisation, vérifie que vous avez selectionné correctement l'horloge du magnétoscope et que vous connaisssez les stations TV accordées sur l'appareil.

3

Appuyez sur OK pour commencer le réglage des événements d'enregistrements programmés.

Appuyez sur les boutons numérotés pour entrer la station que vous désirez enregistrer.

4

Pour selectionner les stations 1 à 9, appuyez d'abord sur 0, puis sur le numero de la chaine ; par exemple, Stations 3 - 03. Vous pouvez également selectionner des Chaines en appuyant sur ou sur . Avec la selection, appuyez sur .

Si vous voulez enregistrer à partir de l'une des prises Péritel ou à partir des prises AUDIO/VIDEO, appuyez plusieurs fois sur la touche AV jusqu'à afficher la bonne source.

Si vous désirez ultérieurement supprimer ou changer des paramètres dans la mémoire d'événements de temporisation, vous pouvez procéder sans entrser de nouveau les informations correspondantes.

Annise the envenement of the evénements de temporisation. Appuyez sur ou sur pour la désignationner l'evénement que vous désirez supprimer ou changer. Appuyez sur pour supprimer l'evénement, ou ...

Appuyez sur OK pour changer ; appuyez ensuite sur « ou sur « pour sélectionner Station, Date, heures de Début et de Fin d'Emission, et LP. Appuyez sur « ou sur « pour entraîre les informations correctes.

5

Appuyez sur les boutons numérotés pour entra r la date du programme.

Si vous appuyez sur OK avant d'entrée la date, vous pouvez selectionner l'une des fonctions d'enregistrement automatisées suivantes. Appuyez sur ou sur pour selectionner, puis sur OK pour confirmer.

Quotidiennement Pour enregistrer tous les jours (excepté le samedi et le dimanche) à la même heures.

Hebdomadairement Pour enregistrer à la même heures tous les jours.

6

Appuyez sur les boutons numérotés pour entraïr les heures de début et de fin d'enregistrement du programme que vous désirez enregistrer.

A noter que votre magnétoscope emploie une horloge de 24 heures : par exemple, 1 pm sera affiché 13 : 00. Vous pouvez également seLECTIONner les heures ed début et de fin en appuyant sur ou sur .

#

Appuyez sur la touch et si vous poulez modifier le mode d'enregistrement, appuyez sur la touches et .

8

Vérifier que les détails d'évenements du temporisateur sont corrects.

Appuyez sur i pour faire disparaître le menu de I'écran.

Si TEST SVP apparait,
vous avez entree des informa
mations incorrectes. Les
rentrer correctement.

Appuyez sur MARCHE pour commuter toute magnétoscope en mode Veille.

TIMER apparaitra sur l'affichage du magnétoscope video dans l'attente de réaliser l'enregistrement.

En cas de chevauchement des événements d'enregistrement de temporisation ...

Vérifiez que les heures présélectionnées des événements d'enregistrement de temporisation ne se chevauchent pas. Dans le cas contraire, le premier programme sera prioritaire.

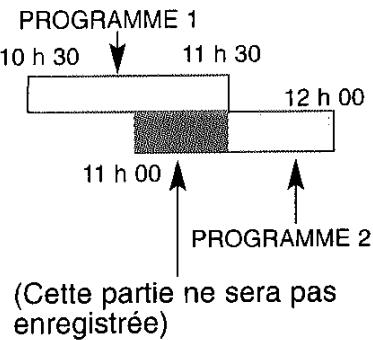

Exemple :

Le programme 1 est programme pour commencer à 10 h 30 et se terminer à 11 h 30.

Le programme 2 est programme pour commencer à 11 h 00 et se terminer à 12 h 00.

(Dans ce cas, le programme 1 sera enregistré dans sa totalité, mais seules les 30 dernières minutes du Programme 2 le seront).

Ce Compteur indique les positions relatives des enregistements sur la bande.

1

Appuyez sur OK/ HORLOGE/COMPT.

Appuyez sur EFF. pourmettre le compteur a zéro (0:00:00).

Appuyez sur LECT pour commencer l'enregistrement.

Le compteur de défilament affichera l'heure de lecture réelle en heures, minutes et secondes.

2

Appuyez sur STOP lorsque la lecture ou l'enregistrement est terminé(e).

Appuyez sur RET.

La bande se rembominera et s'arrête automatiquement une fois le compteur revenu a 0:00:00.

Appuyez sur OK/ HORLOGE/COMPT pour revenir à l'horloge.

Les boutons de commande sur la façade du magnétoscope peuvent être désactivés pour ne commander l'appareil qu'avac la télécommande.

1

Appuyer sur VERROUILAGE.

Le symbole SAFE apparaitra sur I'ecran de votre téléviseur.

Aucun des boutons de la
façade de l'appareil ne
fonctionnera (excepté ARRET/EJECTION).

Sieldom bouton de la
faucade de vote appeareil
n'est appuyé,SAFE
clignotera sur l'affichage
de celui-ci.

2

Appuyer de nouveau sur VERROUILAGE pour désactiver le verrouillage parental.

Le symbole SAFE disparaître sur l'écran de votre téléviseur.

OFF apparafira de l'affichage de votre magnétoscope.

Votre magnétoscope peut enregistrer et dire des programmes au format large (16:9). Pour enregistrer avec succès dans ce format, le type correct de signal doit être diffusé par la station TV.

#

Mettre vous mag nétoscope en service.

Appuyez sur i.

Appuyez sur ou sur pour selectionner 16:9/4:3.

Appuyez sur OK.

2

Appuyez plusieurs fois sur ou sur pour selectionner AUTO, 4:3 ou 16:9.

AUTO:

Lit automatique les programmes au Format Large comme les programmes Normaux et au Format Large.

16:9

Uniquement pour生存 et enregistrer des émissions au Format Large (16:9).

4:3

Uniquement pour lire et enregistrer des émissions au Format Normal (4:3).

3

Appuyez sur i pour faire disparaître le menu de I'écran.

Pour profiter pleinement de le lecture au Format Large, you'vedez connecter voirette appeareil à la TV, à l'aide d'un cable SCART.

1 0

Fornatarge Compatibite

Arrêt de la Mémorisation et VIDEO DOCTOR (Auto-diagnostic)

Arrêt Automatique de la Mémorisation

Cette fonction de votre magnétoscope
vous permet de l'arrête
automatiquement une fois le
remboinage de la cassette terminé.

Appuyez sur MARCHE pendant le rembobinage de la cassette.

La cassette se rembojinera totalement et votre apparéil s'arrête de luimème automatiquement.

VIDEO DOCTOR (Auto-diagnostic)

Cette fonction vous informe qu'un problème existe avec votre magnétoscope. Les messages d'erreurs suivants apparaitront sur l'écran TV.

Mettez voire
magnétoscope en
marche.

Appuyez sur i.

Appuyez sur ou sur pour selectionner Dr.

Appuyez sur OK.

DIAGNOST

ETAT DES TÉTES

BANDE AUTO-PROTEGEE

NBRE DE PROGRAMMATION

PREMIER ENREG DIFFERE

Appuyez sur ou sur pour vérifier un problème.

ETAT DES TETES

A NETTOYER :

Nettoyez vos têtes video.

BANDE AUTO-PROTEGEE

• NON-ENREGISTRABLE :

Introduire une cassette avec sa languette de protection en place.

NBRE DE

PROGRAMMATION

Indique le nombre d'enregistements programmés.

PREMIER ENREG

DIFFER

• FR3 26 10:00 - 11:00

Indique l'etat actuel d'un ENREGISTEMENT programme.

Appuyez sur i.

otre magnétoscope enregistrera et dire le son Hi-Fi stéreo. Il comporte, de plus, un decodeur de son numérique stéreo NICAM. Cela vous permet d'enregistrer et de dire le son de plusieurs façon differentes. Les cassettes vidés enregistrées sur votre apparéil disposéreront d'une piste audio mono normale et de deux pistés audio stéreo Hi-Fi et VHS. Ces pistés stéreo autorisent des enregistrents audio en mode bilingue ou stéreo Hi-Fi d'une émission TV, d'un système audio stéreo, d'un disque video ou d'un autre magnétoscope Hi-Fi.

1

Le décodeur de son
numérique NICAM de
votre apparéil vous
permét de bénéficier du
son NICAM, ainsi que du
son mono, bilingue et
stéreo standard. Le type
particulier de son reçu ou
celui enregistré sera
brièvement affché sur
l'écran TV pendant
quelques secondes :

NICAM STEREO

Le son est automatiquement enregistré sur les pistes mono et stéreo Hi-Fi de la bande video.

NICAMBIL

Les deux canaux audio seront enregistrres sur les pistes stéreo Hi-Fi. Le canal en langue principale (gauche) sera enregistré sur la piste mono de la bande video.

MONO

Le son est enregistré sur les pistes Hi-Fi et la piste mono de la bande video sans séparation.

2

Mettez voire magnétoscope en marche.

Appuyez sur i.

Appuyez sur ou sur pou selectionner le menu AUDIO.

Appuyez sur OK.

3

Appuyez sur ou sur pour selectionner Audio.

Lechoix est STEREO, GAUCHES (canal gauche),DROIT (canal droit) et MONO.

En mode de lecture NICAM BIL, la langue principale sort sur le canal gauche et le canal secondaire sort simultanément du canal droit lorsque la sortie audio est reglee sur STEREO. La langue principale sortira des deux canaux lorsque le réglage audio est sur MONO. A noter que lors du réglage de la commande de suivi de piste, le son stéreo Hi-Fi peut revenir en MONO.

4

Appuyez sur i.

Fonction SMART STOP

Touche d'ARRET magnétoscope et/ SORTIE cassette.

Une simple pression sur cette touche.
vous permet d'enchainer les fonctions

"STOP cassette RETOUR bande

EJECTION cassette ARRET TOTAL

du magnétoscope".

En fonction LECTURE appuyez sur la touche SMART STOP.

Votre appareil enchaîne les fonctions ;

Fonction SMART REPEA

En appuyant sur cette touche et en la maintenant appuyée (durant la fonction

lecture) la section de bande (ainsi déterminée) sera répé

automatiquement.

En fonction LECTURE presser et maintenez appuyé la touche

SMART REPEAT pour définir la série de cassette visualiser une seconde fois.

Dés que vous avez relâché cette touche le magnétoscope commencerà la seconde lecture de cette partie de film.

Si vous appuyez une nouvelle fois sur cette touche (alors que le magnétoscope est en relecture de bande) la fonction Répétition sera suspendue.

Un second magnétoscope (pour la copie de cassette) doit être raccordé aux prises "AV" sur la façade de votre apparéil ou à l'une des prises SCART à l'arrière de celui-ci. Ne pas outlier de sélectionner le mode audio/vidéo approprié en appuyant sur le bouton AV de la télécommande.

Vue arriere du magnétoscope de lecture

Placer la cassette video A PARTIR de laquelle vous désirez enregistrer dans cet apparéil.

L'enregistrement non autorisé de programmes TV, de films, de cassettes video et d'autres supports protégés, peuvent enfreindre les droits d'auteur des propriétaires et être contraire aux lois y afferentes.

Généralités

Alimentation 200 à 240V, 50Hz.

Puisance consommée 14W environ (Mode economie

d'énergie : 3W)

Système têtes video 4 têtes double azimuth, balayage helicoidal.

Vitesse de défilament 23,39 mm/s (mode SP)

Format d'enregistrement Largeur de bande : 12,7 mm

Temps d'enregistrement maxi 4 h (mode SP, bande E-240)/

8 h (mode LP, bande E-240).

Temps de rembobinage 60(±10)s environ (bande E-180).

Dimensions 360 × 94 × 270 mm (l × h × p)

Poids

Température de

fonctionnement

5 à 35 °C.

Humidité relative

Inférieure à 80 %.

Temporisation

Type d'affichage 24 heures.

Vidéo

Système télévision Standard CCIR (625 lignes, 50 trames), signal couleur PAL/SECAM

Format d'enregistrement PAL B/G, SECAM B/G, SECAM-L

Niveau d'entree ENTREEVIDEO(SCART,typeRCA)

1,0 Vcc, 75 ohms, asymétrique

Niveau de sortie

SORTIEVIDEO(typeSCART)

Rapport signal/bruit

1,0 Vcc, 75 ohms, asymétrique

Audio

Niveau d'entrée

ENTREE AUDIO (SCART, type RCA)

type SCART: -6,0 dBm, supérieur à 10 kohms

type RCA: -6,0 dBm, supérieur à 47 kohms

Niveau de sortie

SORTIE AUDIO (SCART,type RCA)

type SCART : - 6,0 dBm, inférieur à 1 kohm

type RCA: -6,0 dBm, inférieur à 1 kohm

Piste mono et piste Hi-Fi

100 Hz à 10 kHz (-6/+3 dBm)

Hi-Fi audio: Supérieur à 70 dB (filtre JIS A)

Hi-Fi audio: Supérieur à 85 dB (fibre JISA)

La conception et les specifications peuvent etre modifiées sans préavis.

Nettoyage des têtes video

L'accumulation de saleté sur la tête après un long période du temps peut cause l'image repassée qui devient tachée ou brisée. Les cassettes video de haute qualité ne déposeront normalement pas de saletés sur la tête, contrairement aux cassettes anciennes ou endommagées.

Nettoyez les têtes video aVEC un ruban de nettoyage des têtes video disponible.

Symptôme

Absence d'image & deson
Absence de lecture ou image faible
Les programmes TV ne peuvent pas etre enregistrés

Points de contrôle

La fiche secteur est-elle branchée et mise en circuit? La TV est-elle mise en service?
Essayez une autre chaine, possibilité de signal faible
Vérifiez le raccordement de l'antenne. Vérifiez l'état de l'antenne (le cable est-il cassé ou endommagé?)
Si vous avez un Décodeur (ou Satellite) raccordé,
vérifiez les prises Audio/Video et les cables de connexion.
Si vous avez utilisé un cable SCART pour raccarder votre magnétoscope et votre TV,avez-vous sélectionné le canal AV sur celle-ci?
Vérifiez l'accord, effectuez de nouveau l'Accord Automatique.

Les chaînes TV sont-elles accordées correctement?
Avez-vous essayé avec une autre cassette?

Pouvez-vous réduire les niveaux sonores à une valeur acceptable à l'aide du bouton 0, ▲ ou ∇?

Pouvez-vous tener une image sur la TV?

Les cables d'antenne et le fil de connexion HF spécial sont-ils raccordés entre votre magnétoscope et votre TV?

Les chaînes TV sont-elles accordées correctement? La languette de sécurité de la cassette video a-t-elle été enlevée pour empêcher l'enregistrement?

Essayez une autre station, possibilité de signal faible Vérifiez que l'antenne est enchêée dans la TV.

Symptôme

La cassette video ne peut pas etre introduite

La télécom
mande ne
fonctionne
pas

La partie supérieure de l'image lui est instable

La lecture automatique ne fonctionne pas

Absence d'enregistrement de son NICAM

Absence de son Hi-Fi

Points de contrôle

Le compartment de cassette est-il vide?
Introduisez-vous correctement la cassette?

La fiche secteur est-elle branchee et mise en circuit?
Le magnétoscope est-il mis en service?
Vérifiez les piles de la télécommande.

La cassette video est-elle endommagée ; avez-vous essayé d'en utiliser une autre?
Régier le balayage horizontal de votre TV.
Vérifiéz la présence eventuelle d'interférences locales

La languette de sécurité a-t-elle ete retirée de la cassette video?

Vérifiez dans le menu que NICAM est régle sur AUTO pour la station à enregistrer.

Commuter "AUDIO" du menu sur STEREO.
