MODE D'EMPLOI CUBE 900 SANS MOTEUR ROBLIN

Nous vous remercions de la confiance que vous nous avons accordée enChoosing un apparéil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment l'instructor, l'utiliser et l'entrenir dans les valeurs conditions.

La presente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut containir des descriptions d'accessoires ne figurant pas dans votre apparéil.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.
  Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.
  Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte
• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas etre interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'inclainer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
- Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controlee (V.M.C.).
- Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
- Positionner le plan de cuisson au plus prés de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
- Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effetuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
- Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce où est installée la hotte.
- La dépression maximum cree dans la piece doit etre inférieur a 0.04 mbar, ce qui evite un retour de gaz de combustion.
L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
- Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacité psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installereur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

Attention: prendre biensoon d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage au plafond.

1) Ouvrir le colis de la hotte.
PERCAGE DU PLAFOND
2) A l'aide d'un fil à plomb reporter au plafond le centre du plan de cuisson. Tracer les axes parallelement au plan de cuisson (Fig. 1). Positionner le gabarit de perçage en alignant les axes tracés et le centre avec ceux du gabarit. Tracer les centres des différents perçages à effectuer.
3) Si le plafond est en béton, employer 8 chevilles en fonte pour 10, exclure les chevilles en plastique.
Si celui-ci vous semble de solidité douteuse, n'hésitez pas à le renforcer dans les combles (Fig. 2).
4) Montage du corps de la hotte : Avant d'entrepreneire l'installation, il est nécessaire de suivre les instructions Fig. 3 à 9.

Votre hotte est reglable en hauteur par tranche de 53 mm ; les 8 vis 5 x 10 T. Hexagonale se logent dans les trou s oblongs permettant une mise à l'aplomb. (Fig. 9). L'orientation des commandes est représentée sur le gabarit.

5)POSE DE LA HOTTE

Attention : Cette phase du montage doit être réalisée à 2 personnes compte tenu du poids de la hotte.

Fixer solidement le support de hotte au plafond à l'aide de 8 tiges filetées Ø 10 mm.

puis suivre les instructions Fig. 10.1 & 2.

6)Vérifier l'aplomb du conduit.

7) Raccordement

• Pour la version Evacuation Exterieure :

a- Mettre en place le clapet anti-retour (Rep. 8) sur la sortie de l'appareil (Rep. 6) et raccarder le tuyau flexible (Fig. 12) à l'évacuation extérieure et la sortie de l'appareil. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
b- Enlever les filtres àGRAISSÉ, puis s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 11).Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
c-Suivre les instructions Fig.8a3.
- Pour la version Recyclage:

a- Fixer le deflecteur Rep. R sur la fixation du haut de conduit, (Fig. 12).
b- Installer le tuyau telescopique de diamètre approprié entre la sortie de l'appareil et à l'entrée du déflecteur. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
c- Enlever les filtres àGRAISSÉ,puis s'assurer que le connecteur du cable d'alimentation soit bien branché dans la prise du moteur (Fig. 11). Raccorder électriquement la hotte (Voir paragraphe Raccordement Electrique) et vérifier le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.
d- Placer la cartouches à charbon actif dans son logement en exerçant une pression sur les languettes A (Fig. 13).
e-Suivre les instructions Fig.8a3.

4

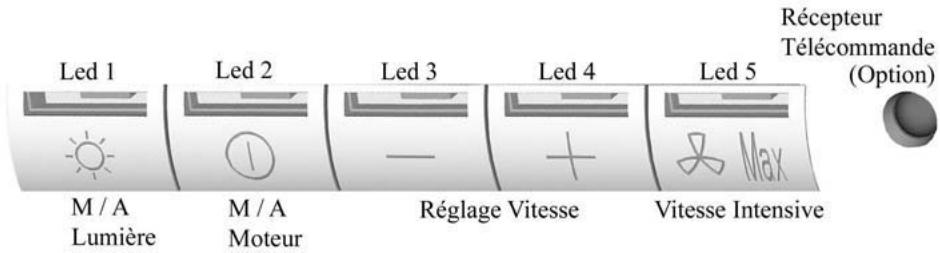

FONCTIONNEMENT

a) Configuration

Evacuation extérieure ou recyclage :

Votre hotte est programmée pour fonctionner en mode évacuation extérieure. Si vous souhaitez l'utiliser en mode recyclage, vous nevez impératifement la configurer suivant la procédure suivante :

Mise en recyclage (l'air est filtré puis renvoyé dans la cuisine) :

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'àux clignotements des 5 leds :

Deux clignotements des 5 leds indiquent l'enregistrement de la mise en recyclage.

Retour en mode évacuation ( L'air est filtré puis evacuated à l'extérieur de l'habitation):

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'àux clignotements des 5 leds :

Un clignotement des 5 leds indiquera l'enregistrement de la mise en évacuation extérieure.

b) Fonctions de base :

Eclairage :

Mise en marche en appuyant sur la touche 1 (lumière). La led 1 visualise l'etat de l'éclairage

Moteur :

Mise en marche en appuyant sur la touche 2 (mateur). Il est possible de modifier le débit d'aspiration de la hotte à l'aide des touches vitesse + et vitesse -, en gardant la touche enforcée jusqu'à l'obtention de la vitesse désirée. Le niveau de vitesse est visualisé par les leds 2, 3, 4 qui s'allument au fur et à mesure de l'accroissement de la vitesse :

Led 2 = niveau minimum

Led 2 et 3 = niveau intermédiaire

Led 2, 3 et 4 = niveau élevé

Un débit d'aspiration maximal peut être obtenu directement en appuyant sur la touche vitesse intensive (5).

c) Fonctions complémentaires :

Vitesse intensive temporisée

Pour obtenir une bonne efficacité d'évacuation, nous vous conseillons en début de cuisson une période de fonctionnement en position intensive. Elle créera un flux d'air permettant de capter les premières fumées ou vapeurs des leur apparition. Pour cette fonction il convient de suivre la procédure suivante :

• Mettre le moteur en marche (touche 2), puis selectionner à l'aide des touches (+) et (-) la vitesse souhaitatione pendant la cuisson.

• Appuyer sur la touche 5 (vitesse intensive). Cette fonction peut être arrêtée en appuyant à nouveau sur la touche 5.

Temporisation de 5 minutes de l'arrêt de la vitesse intensive:

Par défaut cette fonction n'est pas activée.

Pour acceder à la programmation de cette fonction, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche réglage vitesse (-):

Un clignotement des LEDs 2, 3, et 4 = fonction désactivée.

Deux clignotements des Leds 2, 3, et 4 = fonction activée.

Il est possible d'arrêter manuellement la vitesse intensive avant le début de 5 minutes en appuyant à nouveau sur la touche 5 (Vitesse intensive).

Pendant cette temporisation de 5 minutes, l'indication de saturation filtres est désactivée.

Si un arrêt différé de la hotte estprogramme, la vitesse intensive commandée manuellement ou temporisée sera déactivée par cet arrêt différé après 5, 10 ou 15 minutes. Il est possible d'arrête manuellement la vitesse intensive avant l'arrêt différé de la hotte en appuyant à nouveau sur la touche 5 (Vitesse intensive).

- Arret différé :

Cette fonction permet, après l'arrêt de la cuisson, d'évacuer les dernières fumées et odeurs résiduelles et en fin de cuisson, d'arrêter totalement la hotte (moteur + éclairage).

Pour acceder à la programmation de ce réglage la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche vitesse intensive 5 :

• 2 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 5 minutes.
• 3 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 10 minutes.
• 4 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 15 minutes.
• 1 seul clignotement des leds 1 & 5 confirmera la suppression de la fonction arrêt différé.

La hotte peut ensuite etre mise en marche sur la vitesse choise. Le clignotement des led 2, 3, 4 (suivant la vitesse initialement prevue) indiquera que la fonction arrêt differé est bien programmée :

• 1 clignotement = arrêt après 5 minutes
• 2 clignotements = arrêt après 10 minutes
• 3 clignotements = arrêt après 15 minutes

- Indication de saturation des filtres métalliques :

Après 200 heures de fonctionnement 1 bref clignotement de la Led 1 indique qu'il faut nettoyer les filtres métalliques (voir paragraphe entretien)

Pour acceder à la remise à zéro de la fonction indiquant la saturation des filtres, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche (+) pendant 3 à 4 secondes. Le clignotement des Leds 1, 2, 3, 4, et 5 confirme la remise à zéro.

- Indication de saturation des filtres charbon :

Après 400 heures de fonctionnement 2 brefs clignotements de la Led 1 indique qu'il faut remplacer les filtres charbon et nettoyer à nouveau les filtres métalliques.

Pour activer la fonction Indication de saturation filtre charbon, la luziere doit etre et le moteur arrete. Appuyer sur la touche (+) pendant 10 secondes.

1 clignotement des Leds 1, 2, 3, 4, et 5 = fonction desactivée.

2 clignotements des Leds 1, 2, 3, 4, et 5 = fonction activée.

La méthode de remplacement de la cartouche est indiquée au paragraphe 3 (Recyclage)

- Configuration réception télécommande :

Votre hotte est programmée pour fonctionner sans réception télécommande. Si vous souhaitez l'utiliser avec la télécommande, vous nevez impératifement la configurer suivant la procédure suivante :

Moteur et éclairage étêints, appuyer sur la touche 1 (éclairage) jusqu'au clignotement de la led 1 :

Deux clignotements de la led 1 indiquent que la télécommande est activée.

Un clignotement de la led 1 indique que la télécommande est désactivée.

5 CONSEILS D'UTILISATION.

Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des alimentes; La première vitesse est conseillée pour les cuissons à feu doux et pour les saudes. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forté émanation de graisses et vapeur.
IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flames libres sous la hotte en fonctionnement.
- Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 ENTRETIEN.

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a eté concu pour facilititer au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave-vaisselle (tous les deux mois environ pour une utilisation normale).
Carrosserie.

Nettoyer régulierement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

Éclairage.

Avant toute intervention sur l'appareil,mettre I'interrupteur d'allumage des lampes en position eteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

• Telecommande.

Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correctement, elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. Afin de préserver l'environnement, merci de déposer ces piles dans un conteneur approprié.

7 GARANTIE ET SERVICE APRÉS-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplaçaque par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
  Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détaches, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
  Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

-L'éclairage : lampes incandescentes, halogènes ...
- Les filtres.

8 REMARQUES.

Cet équipement est conforme à la norme européen sur laasse tension 2006/95/CE relative à la sécurité électrique et aux normes europeennes: 2004/108/CE relative à la compatibilité electromagnétique et 93/68 relative au marquage CE.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques etlectroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usages avec les déchets domestiques-usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Fiche de sécurité class 1, 250 V~ 10A
2 poles + terre.
