CSMCI 51 ALPATEC

Toutefois, si un problème apparaissait, veuillez contacter votre revendeur.

Consignes de sécurité

- Veiller à installer cet appareil en respectant les règles nationales d’installation électrique. Vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation. Toujours connecter l’appareil à la terre. - Ne pas laisser l’appareil à la portée des enfants ou de personnes irresponsables. - Installer le climatiseur en respectant les instructions de cette notice. - Toujours garder l’unité extérieure du climatiseur en position verticale, afin de maintenir le compresseur dans de bonnes conditions. - Ne pas placer l’unité intérieure à l’extérieur, dans un environnement humide, près d’une baignoire, d’une douche ou d’une piscine. - Ne pas immerger l’appareil ou le cordon d’alimentation. - Cet appareil est livré avec un câble d’alimentation monté. Ne pas utiliser d’autres connections électriques que celles livrées et recommandées par le fabricant. Ceci peut être dangereux et risque d’endommager l’appareil. - Ne pas utiliser cet appareil si le câble électrique est endommagé ou si une panne a été détectée. - Cet appareil est destiné à un usage domestique, selon les instructions du manuel. - Ne jamais débrancher l’appareil en tirant sur le cordon d’alimentation. - Débrancher l’appareil avant de le nettoyer ou d’effectuer le remplacement d’un élément. - Ne jamais utiliser l’appareil sans son filtre. - Eviter toute proximité avec des appareils tels que postes de télévision, radios, etc…, afin d’éviter des interférences magnétiques. - Ne pas placer l’appareil près d’une source de chaleur. - Ne pas utiliser l’appareil s’il n’est pas entièrement assemblé et veiller en particulier à ce que les grilles de protection soient correctement fixées. - Ne pas introduire d’objets dans la grille. - Ne pas placer d’objet sur l’appareil. Ne pas obstruer les arrivées et sorties d’air. - Ne jamais réparer l’appareil vous même. Vous perdriez le bénéfice de la garantie. Comme tout appareil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d’alimentation représente un réel danger et il est nécessaire de contacter un réparateur agréé. - Le raccordement des unités doit être réalisé suivant la réglementation en vigueur.

LE FABRICANT NE SAURAIT ÊTRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION DE L’ APPAREIL.

CONSERVER SOIGNEUSEMENT CE MODE D’EMPLOI.

Il est de plus équipé de la technologie DC Inverter, ce qui le rend plus efficace, plus économique et plus silencieux que les autres appareils.

L’unité extérieure est équipée d’une résistance électrique de 600 W, ce qui permettra à votre appareil de fonctionner jusqu’à une température extérieure de -15°C.

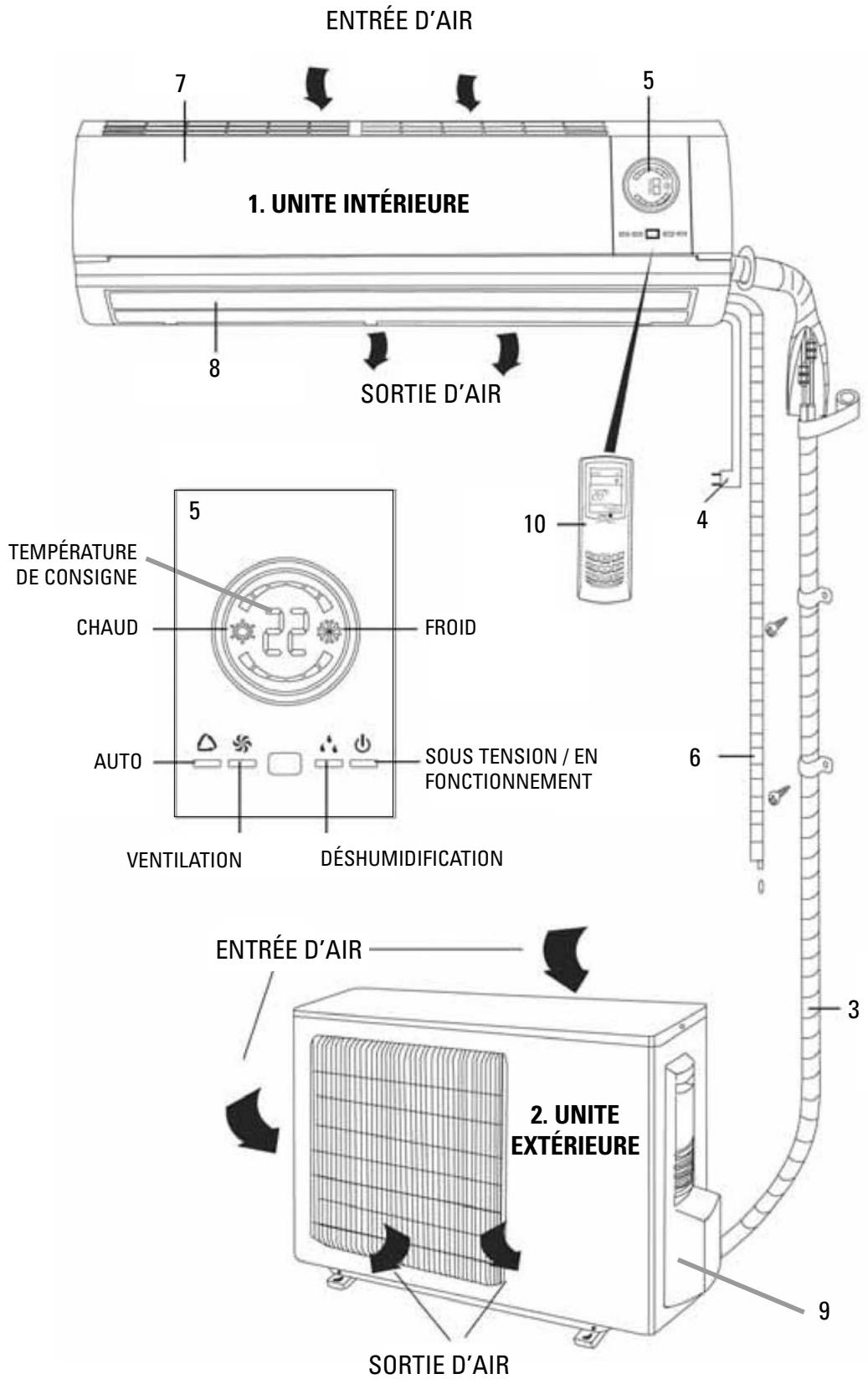

DESCRIPTIF DE L’APP AREIL

Sélectionner un endroit facilitant l’évacuation des condensats, le raccordement avec l’unité extérieure et permettant une bonne circulation des flux d’air. Installer à l’écart de toute source de chaleur et produits inflammables. Réserver un espace suffisant tout autour pour la maintenance. L’unité doit être placée à 2 mètres minimum du sol et à 1 mètre au moins de tout appareil électrodomestique (TV, HiFi…). Choisissez un endroit permettant un accès facile pour le nettoyage et le changement des filtres.

2. CONSEIL D’INSTALLATION.

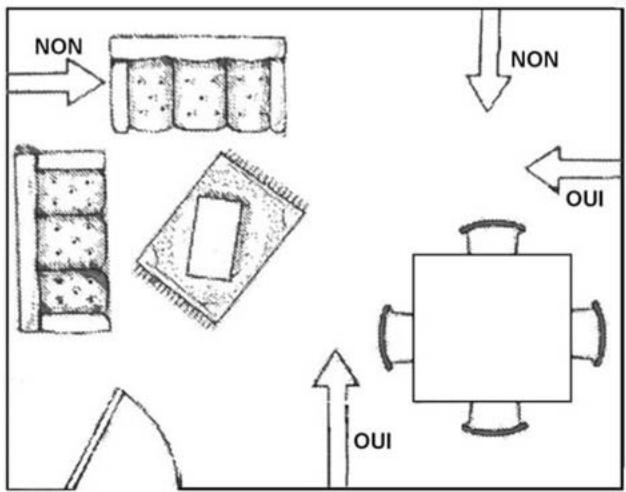

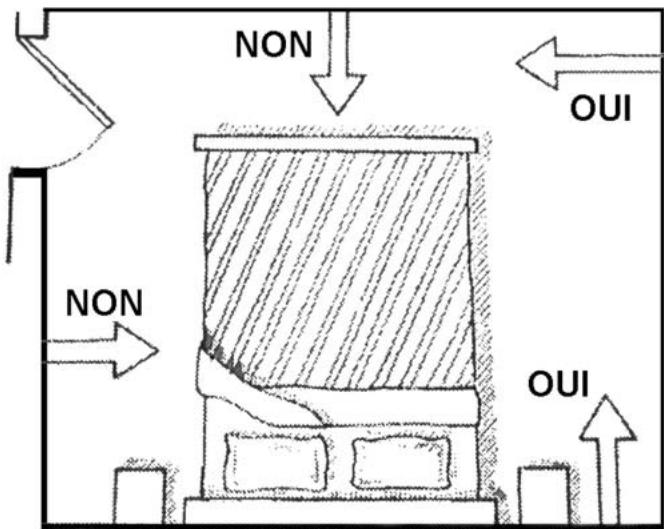

Tous les climatiseurs du fait de la ventilation, génèrent dans les espaces à climatiser des flux d’air qu’il est important de maîtriser (en particulier les flux d’air frais). Dans la mesure du possible nous vous recommandons de suivre les conseils d’installation suivants afin de ne pas diriger les flux d’air directement sur les occupants d’une pièce : Pour un salon :

Bien entendu, il est des configurations qui ne permettent pas d’éviter de diriger les flux sur les personnes.

Il faut alors orienter les ailettes de la sortie d’air de façon à avoir une gêne minime.

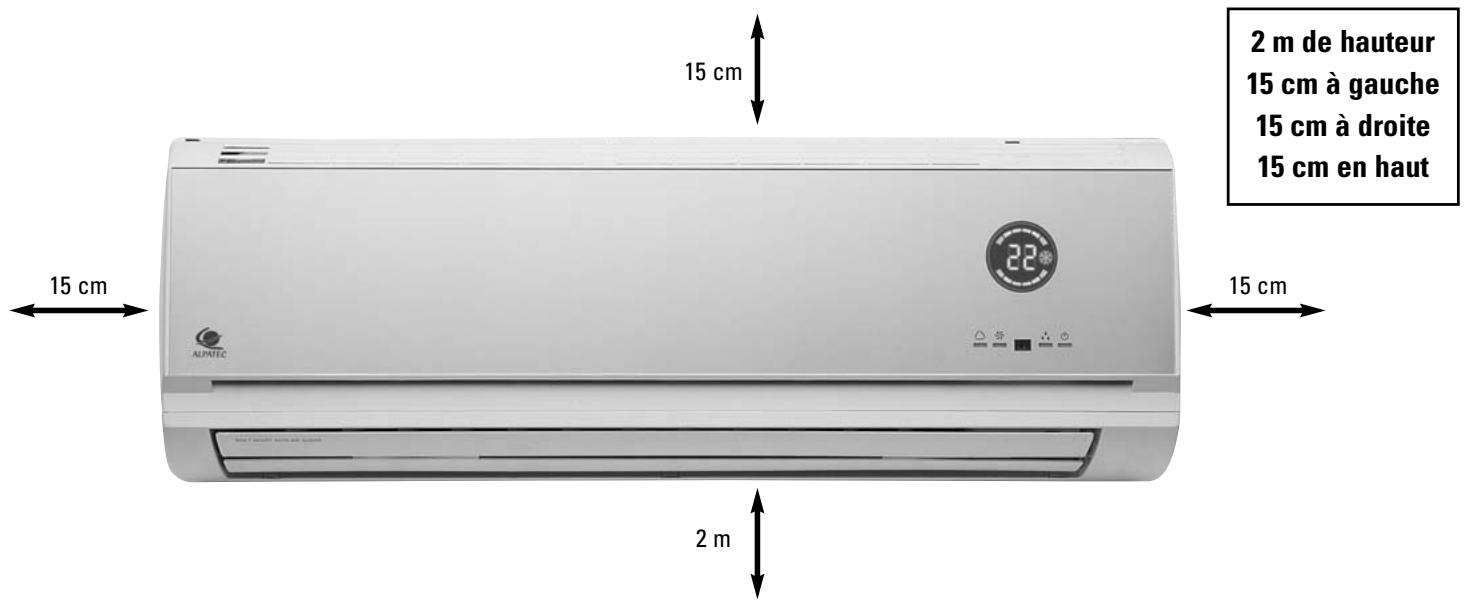

3. DISTANCE DE SÉCURITÉ.

Respecter les distances prescrites dans le schéma ci-dessous :

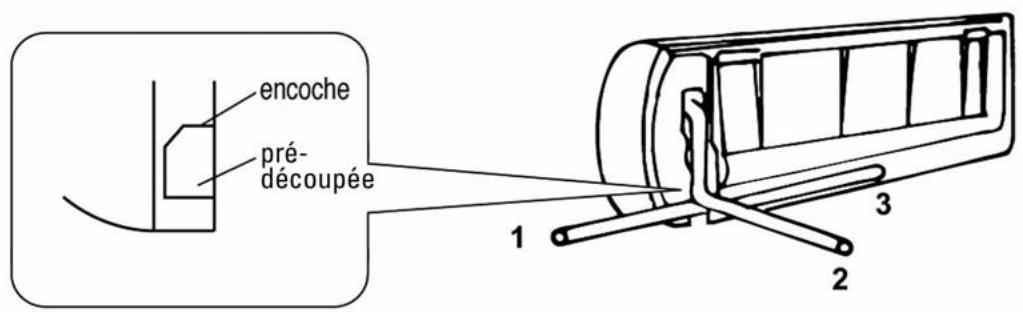

La liaison sort par défaut vers l’arrière sur la droite de l’unité intérieure (quand on la regarde de face). L’idéal est de garder cette sortie.

Vous pouvez toutefois faire sortir la liaison à droite ou à gauche de l’unité. Deux encoches prédécoupées ont été prévues à cet effet.

Les tubes en cuivre de la liaison doivent être manipulés avec précaution.

En particulier, il convient de les mettre en forme une seule fois et d’éviter ensuite de les manipuler à nouveau.

Assurez-vous que le support soit fermement fixé. Percer alors un trou de diamètre 100 mm environ suivant une pente de 5° pour le passage des flexibles. Insérer le fourreau de protection afin d’éviter d’endommager la liaison lors de son passage. Faire passer la liaison et le tube d’évacuation des condensats dans le trou en veillant à garder le tube des condensats sous la liaison afin d’éviter que celui-ci n’ait une inclinaison vers le haut au cours de son parcours. Fixer l’unité intérieure sur son support en veillant à bien l’enclencher.

INST ALLA TION DE L’UNITE EXTERIEURE

L’emplacement de l’unité extérieure ne doit pas provoquer une gêne pour votre voisinage. Il ne doit pas y avoir d’obstacle à proximité de l’unité autour de laquelle l’air doit circuler librement. La connexion des deux unités doit être aisée et sans danger. Choisir un endroit éloigné de tout liquide inflammable ou gaz. Prévoir le raccordement de l’évacuation des condensats si nécessaire.

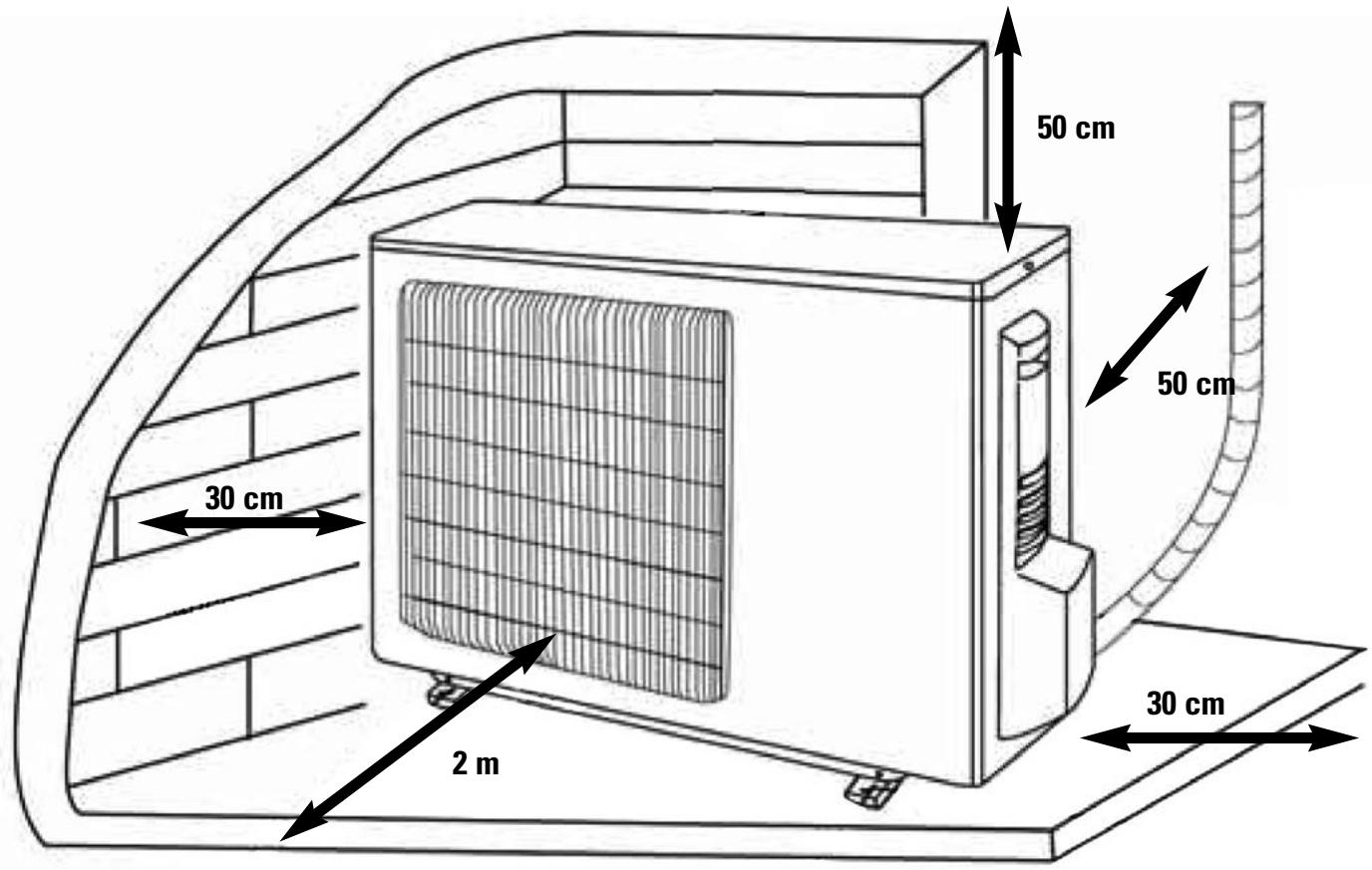

2. DISTANCE DE SÉCURITÉ.

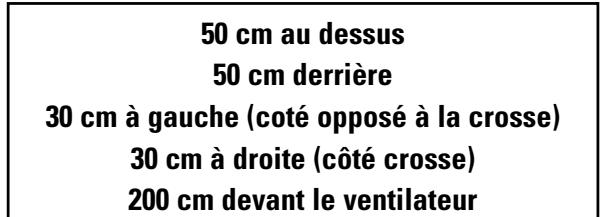

Respecter les distances prescrites dans le schéma ci-dessous : 50 cm au dessus 50 cm derrière 30 cm à gauche (coté opposé à la crosse) 30 cm à droite (côté crosse) 200 cm devant le ventilateur

Assurez-vous que les supports soient fermement fixés.

RACCORDEMENT DES UNITES LE RACCORDEMENT DES UNITÉS DOIT ÊTRE RÉALISÉ SUIVANT LA RÉGLEMENTATION EN VIGUEUR.

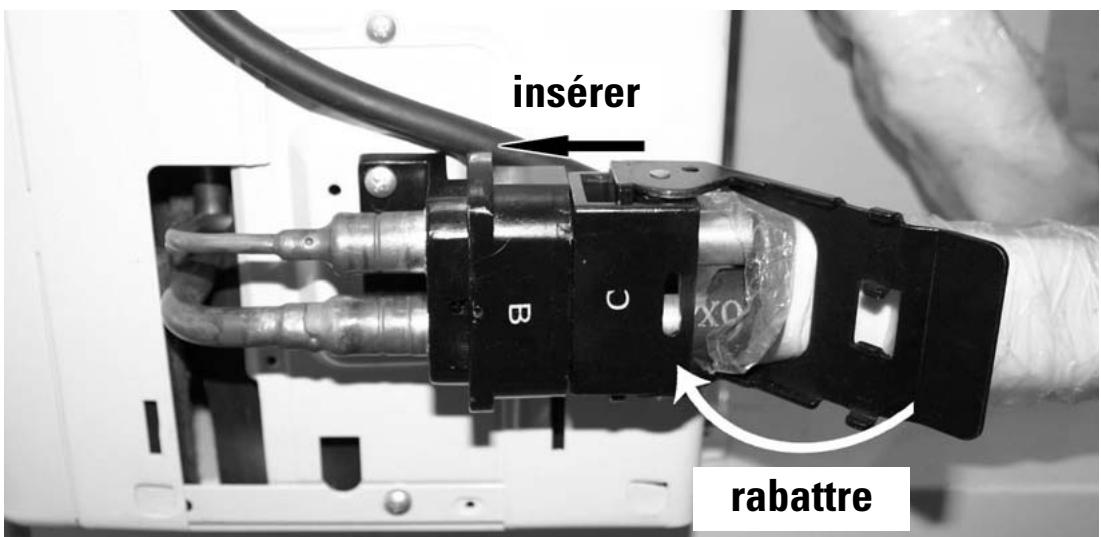

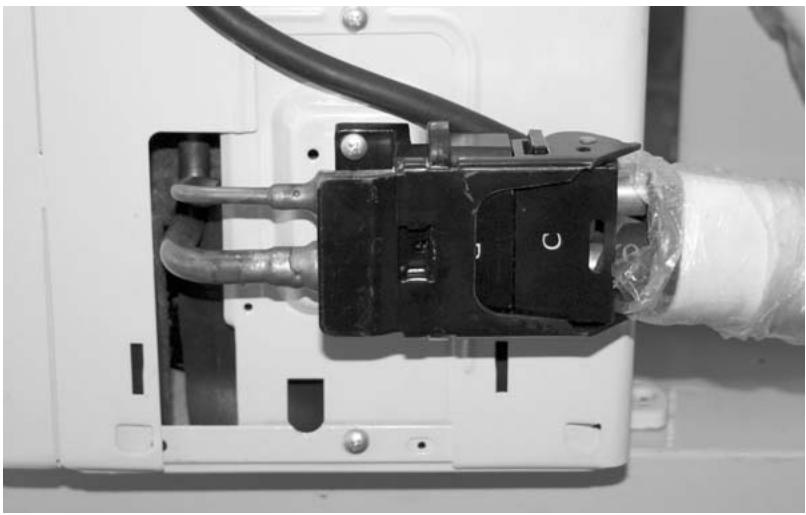

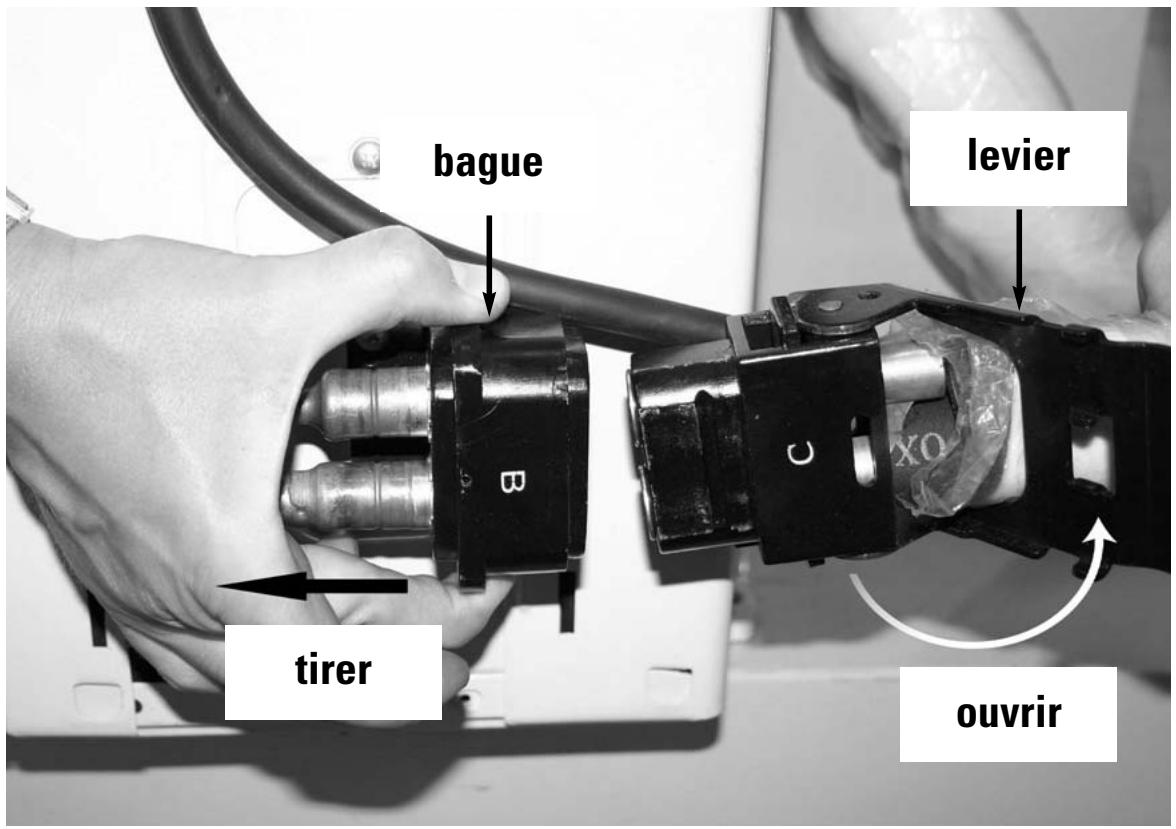

Retirer le cache latéral de l’unité extérieure. Retirer la protection de la partie de la connexion située sur l’unité extérieure. Pour cela, faire coulisser la bague (B) de la connexion vers la gauche et retirer la protection. Ouvrir le levier situé sur la crosse (C) venant de l’unité intérieure. Faire coulisser la bague située sur la partie extérieure vers la gauche. Insérer la crosse dans la partie de l’unité extérieure. Relâcher la bague. Rabattre le levier de la crosse. Si votre connexion n’est pas parfaitement enclenchée, le levier ne pourra pas se rabattre.

Remettre le cache latéral de l’unité extérieure.

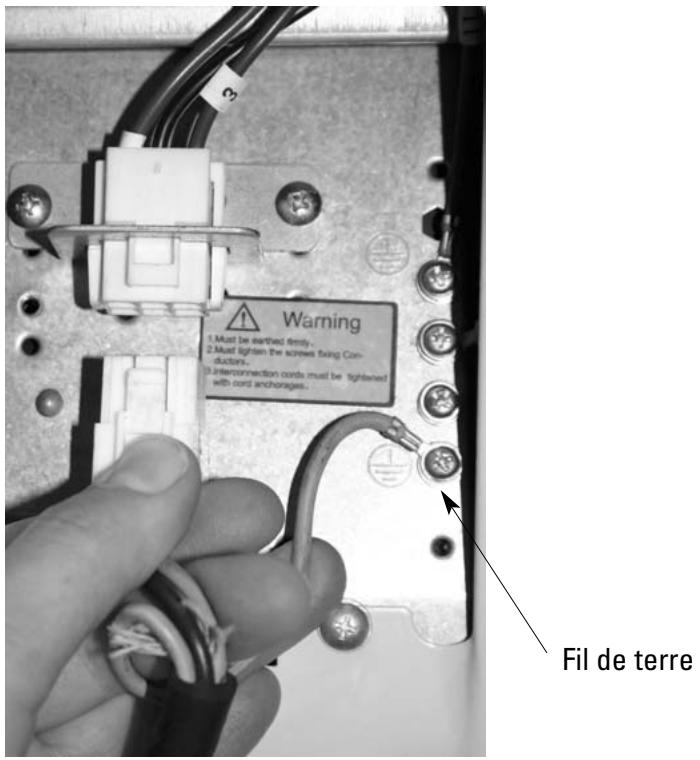

Réaliser le branchement électrique de votre appareil sur le réseau d’alimentation électrique (l’alimentation se fait uniquement par l’unité intérieure). SI VOUS DEVEZ DÉCONNECTER VOTRE APPAREIL :

1. Arrêter l’appareil.

2. Attendre quelques minutes pour que les pressions s’équilibrent. 3. Débrancher votre appareil du réseau d’alimentation électrique. 4. Retirer le cache de l’unité extérieure. 5. Déconnecter les deux borniers électriques. 6. Ouvrir le levier de la crosse (C), faire coulisser la bague (B) située sur l’unité extérieure et retirer la crosse. 7. Remettre la protection sur la partie de la connexion de l’unité extérieure (faire coulisser la bague, insérer la protection et relâcher la bague).

MISE EN MARCHE ET TEST Assurez-vous que votre climatiseur est correctement installé et que tous les raccordements sont parfaitement réalisés.

Ne pas mettre l’appareil sous tension tant que l’installation n’est pas complètement réalisée. Retirer de l’appareil tous les papiers collants et autres accessoires ayant servi à sécuriser l’appareil au cours de son transport.

Assurez-vous que le branchement électrique de l’appareil est correctement réalisé.

Insérer les piles dans la télécommande.

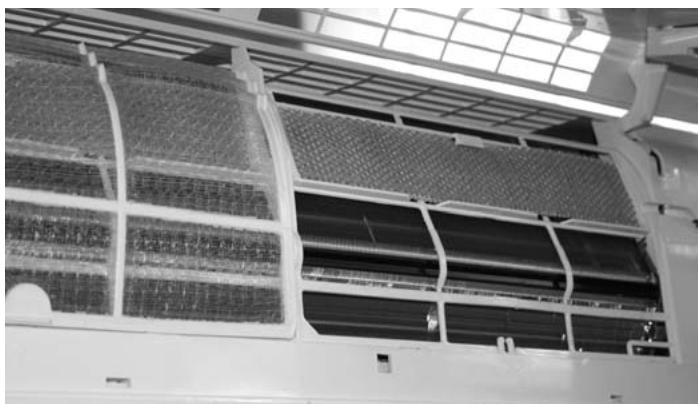

Installez le Bio filtre et le filtre au charbon actif :

- soit directement sur l’unité intérieure sous les filtres à air (modèles CSMCI 39 et CSMCI 51) - soit sur les supports amovibles fournis à assembler sur les filtres à poussières (modèle CSMCI 32).

modèles CSMCI 39 et CSMCI 51

Attention, ne pas faire défiler les fonctions les unes à la suite des autres trop rapidement, laisser l’appareil changer de mode et démarrer dans le mode sélectionné.

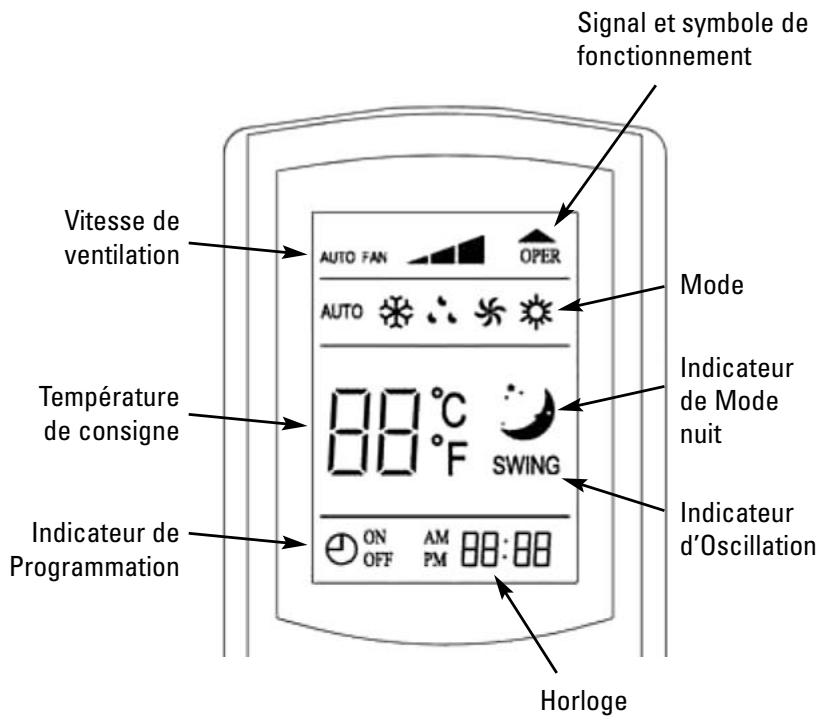

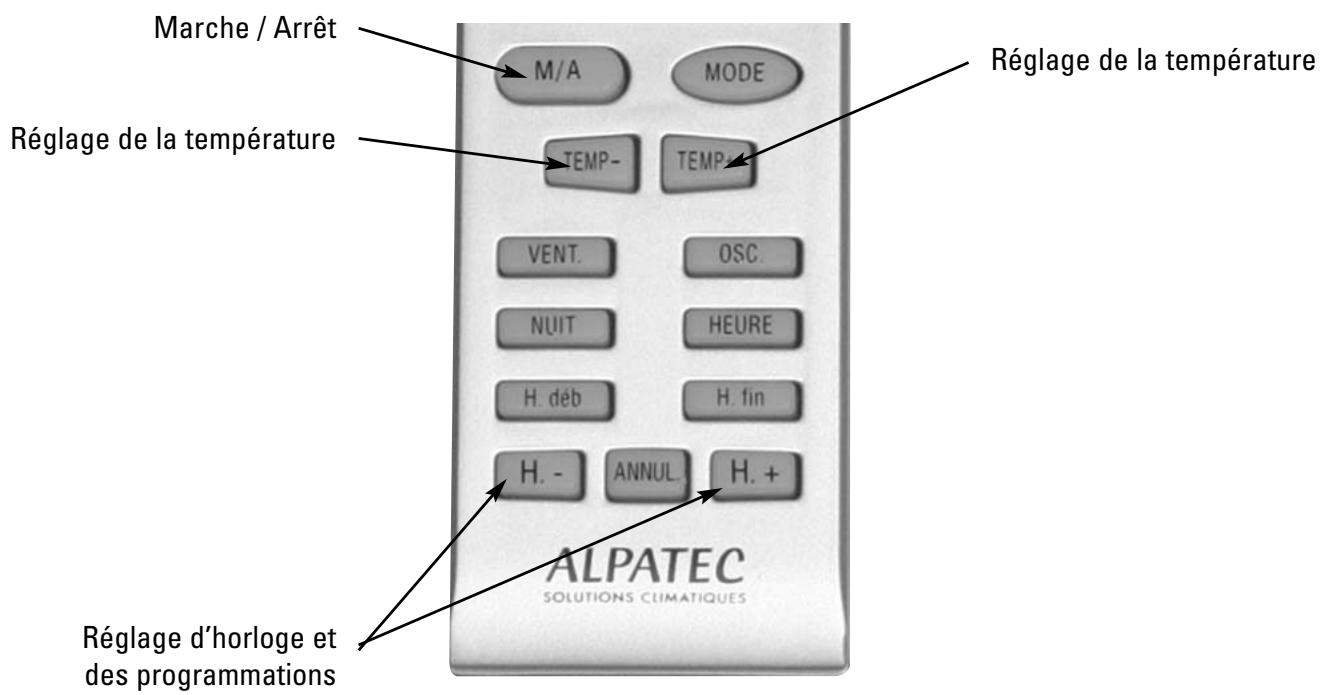

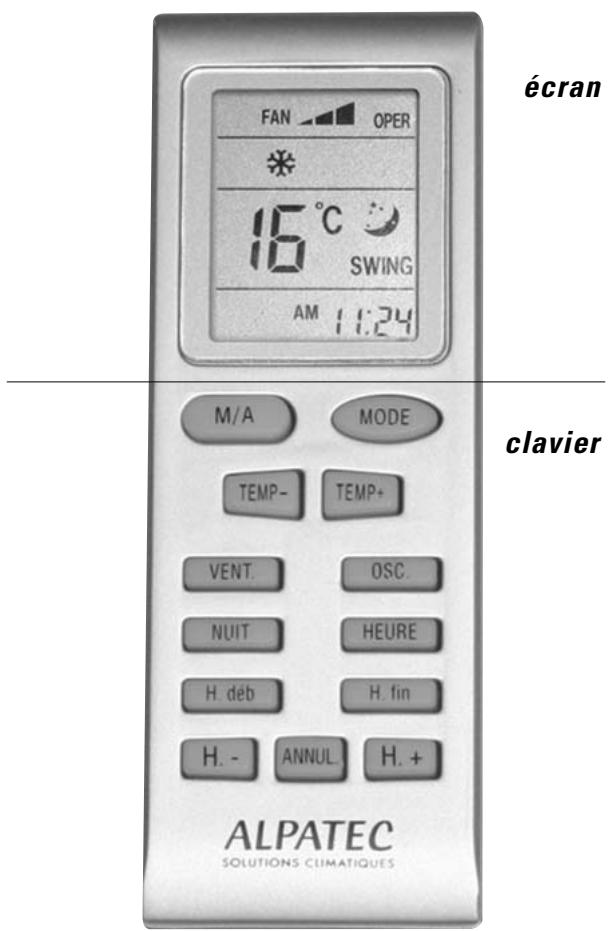

DESCRIPTIF DE LA TELECOMMANDE Votre appareil vous a été livré avec une télécommande indispensable pour le faire fonctionner.

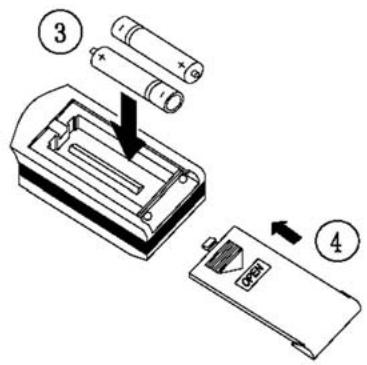

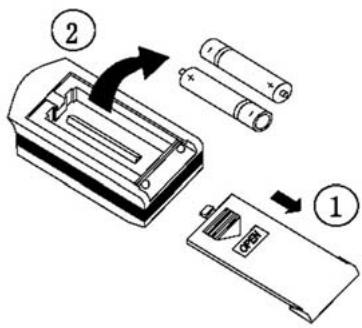

Insérer deux piles AAA dans votre télécommande.

Insérer les nouvelles piles et refermer le compartiment

Ouvrir le compartiment à piles, retirer les anciennes piles (le cas échéant)

Réglage de la température

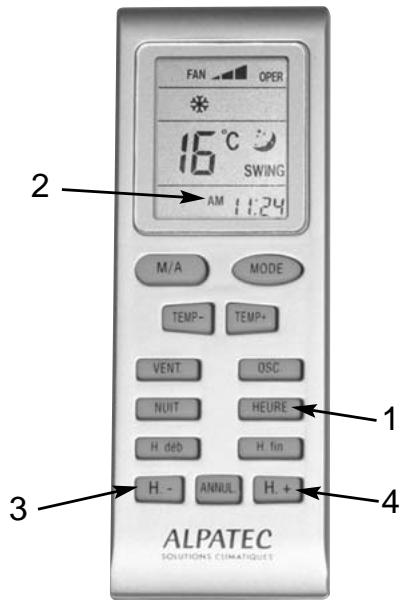

Réglage d’horloge et des programmations

MODE : chaque pression sur la touche change le mode de fonctionnement suivant la séquence : automatique (AUTO) -> climatisation ( automatique (AUTO).

) -> déshumidification (

Chaque pression ajoute ou enlève 1 minute. Si la pression est maintenue, les minutes s’ajoutent ou se retranchent par 10. Pour valider la sélection appuyer de nouveau sur la touche HEURE (1) ou attendre quelques secondes.

Plus l’écart entre la température demandée et la température ambiante est important et plus votre appareil développera de puissance. Inversement, plus la différence entre la température demandée et la température ambiante est faible et moins l’appareil consommera d’énergie.

Remarque : La température d’une pièce n’est jamais uniforme et toujours plus élevée au plafond qu’au sol. La sonde de détection de l’appareil est située dans l’unité intérieure, la température qu’il détectera sera donc un peu plus élevée que celle relevée sur un thermomètre situé dans la pièce. Les températures prises en compte pour la régulation sont celles relevées par la sonde de l’appareil. Dans la suite de la notice, on entend par température ambiante la température relevée par la sonde de l’appareil.

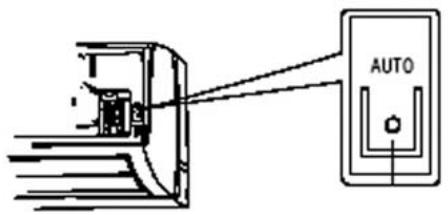

Pour mettre en marche votre climatiseur, appuyer sur la touche ON/OFF bleue de votre télécommande. L’appareil émet un bip et se met à fonctionner dans la dernière configuration utilisée. Si vous avez égaré votre télécommande ou bien si elle est en panne, vous avez la possibilité de démarrer manuellement votre appareil. Soulever le panneau avant. Le bouton est situé sur la droite de l’appareil.

Utiliser une pointe fine pour presser le bouton. L’appareil fonctionne en mode automatique, la vitesse de ventilation et la température de consigne ne peuvent pas être modifiées. Une fois l’appareil démarré, refermer le panneau avant.

Pour arrêter l’appareil, ouvrir le panneau avant, presser de nouveau sur le bouton et refermer le panneau avant.

En mode automatique, l’appareil fonctionnera en mode climatisation si la température ambiante est supérieure à 25 °C. Il fonctionnera en mode chauffage si la température ambiante est inférieure à 20°C. Entre ces deux températures, il ventilera ou s’arrêtera. Les touches TEMP.+ et TEMP.- sont inactives dans ce mode. La ventilation peut être forcée.

Sélectionner le mode climatisation. A l’aide des touches TEMP. + et TEMP. – sélectionner la température que vous désirez. Si la température ambiante est supérieure à la température demandée, l’appareil climatisera. Puis il s’arrêtera et redémarrera lorsque la température ambiante redeviendra supérieure à la température demandée. La vitesse de ventilation (si vous la laissez en automatique) sera adaptée en conséquence. En fonction de l’évolution de la différence entre la température ambiante et la température sélectionnée, le microprocesseur de votre appareil va adapter la puissance du compresseur afin d’optimiser la puissance frigorifique. Si la température ambiante est inférieure à la température demandée, l’appareil ne démarre pas. 15

Sélectionner le mode chauffage. A l’aides des touches TEMP. + et TEMP. – sélectionner la température que vous désirez. Si la température demandée est inférieure à la température ambiante, l’appareil chauffera. Sinon, il ventilera ou s’arrêtera. Plus l’écart entre la température demandée et la température ambiante est important et plus votre appareil développera de puissance pour chauffer. La vitesse de ventilation (si vous la laissez en automatique) sera adaptée en conséquence. Dans ce mode, votre appareil passera par des phases de dégivrage pendant lesquelles il s’arrêtera de fonctionner. Votre appareil est équipé d’une résistance chauffante de 600 W dans son unité extérieure afin de vous garantir un fonctionnement jusqu’à une température extérieure de -15°C. Lorsque la température extérieure détectée par la sonde de l’unité extérieure est inférieure ou égale à -3°C, la résistance électrique se met en marche. Elle réchauffe l’unité extérieure.

MODE DESHUMIDIFICATION.

Sélectionner le mode déshumidification. La vitesse de ventilation se met automatiquement en vitesse lente et ne peut pas être modifiée. Si la température sélectionnée est supérieure à la température ambiante, l’appareil fonctionnera comme un déshumidificateur. La température de la pièce ne doit pas être inférieure à 18°C.

Utiliser la touche MODE de votre télécommande pour sélectionner le mode VENTILATION. Sélectionner la vitesse de ventilation désirée à l’aide de la touche VENT.

Lorsque l’appareil fonctionne en mode climatisation, déshumidification ou chauffage, utiliser la touche NUIT de votre télécommande pour activer ce mode. En mode climatisation ou déshumidification, la température de consigne sera augmentée de 1°C après une heure et à nouveau de 1°C après une autre heure. En mode chauffage, la température sera diminuée de 1°C après une heure et à nouveau de 1°C après une autre heure. La ventilation sera forcée en vitesse lente.

Il est possible de programmer un départ et/ou un arrêt. Pour programmer un départ différé, sélectionner les paramètres à utiliser (mode, température, ventilation…). Appuyer sur la touche H.deb de votre télécommande, le pictogramme horloge apparaît et le mot ON clignote sur l’écran de la télécommande. Régler l’heure de départ avec les touche H.+ et H.- de la même façon que pour le réglage de l’horloge. Appuyer de nouveau sur la touche H.deb, le pictogramme reste affiché à l’écran. Lorsque l’horloge atteind l’heure programmée, l’appareil démarre. Pour programmer un arrêt différé, lorsque le climatiseur est en fonctionnement, presser la touche H. fin de votre télécommande. Le pictogramme horloge apparaît et le mot OFF clignote sur l’écran. Utiliser alors les touches H.+ et H.pour régler l’heure d’arrêt de la même façon que pour le réglage de l’horloge. Appuyer de nouveau sur la touche H.fin, le pictogramme reste affiché à l’écran. Lorsque l’horloge atteind l’heure programmée, l’appareil s’arrête. Si vous avez programmé un départ et un arrêt, le pictogramme reste affiché à l’écran. Pour annuler la programmation, appuyer sur la touche ANNUL. de la télécommande. Attention, ceci annule les deux programmations le cas échéant.

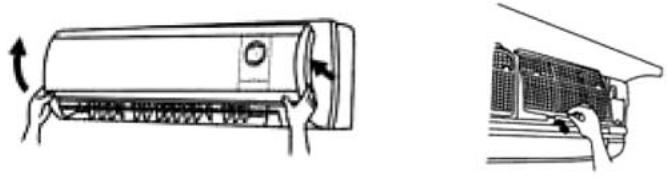

En effet, plus vos filtres seront colmatés de particules de poussière et moins votre climatiseur sera performant.

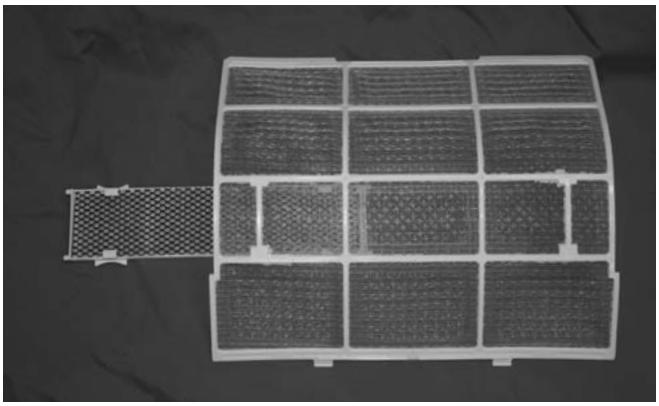

Il est donc conseillé de vérifier régulièrement l’état de vos filtres. Le filtre à poussière (en deux parties) peut être lavé dans de l’eau légèrement savonneuse et bien séché avant d’être remis en place. Vous pouvez également le dépoussiérer avec votre aspirateur. Le Biofiltre est un filtre à remplacer au moins une fois par an, plus souvent en fonction du degré de pollution de la pièce (adressez vous à votre revendeur pour vous procurer un filtre de rechange ref. BIO FFG). Le filtre au charbon actif est à changer une fois par an également. * triple filtration : Filtre à poussière

Filtre au charbon actif

51) ou sur des supports amovibles sur les filtres à air (modèle CSMCI 32).

Utiliser un chiffon doux et sec pour nettoyer la carrosserie. Ne jamais projeter directement d’eau sur l’unité.

Assurez vous que rien ne vient obturer les entrées et sorties d’air (feuilles mortes, poussières…). Utiliser une éponge humide pour nettoyer la carrosserie. Ne pas projeter directement d’eau sur l’unité.

SI VOUS N’UTILISEZ PAS VOTRE APPAREIL Si vous n’utilisez pas votre appareil pendant une longue période, faites-le fonctionner en mode ventilation au moins une heure avant de l’arrêter.

QUE F AIRE EN CAS DE MAUV AIS FONCTIONNEMENT ?

NE JAMAIS REPARER VOTRE CLIMATISEUR VOUS-MEME. FAITES APPEL A UN REPARATEUR AGREE, A VOTRE REVENDEUR OU A NOTRE SAV.

Toutefois, vous pouvez contrôler les points suivants.

- il y a une sécurité de 3 minutes après un arrêt avant que le

redémarrage consécutifs

- l’odeur était dans la pièce et est véhiculée par l’appareil : aérer la pièce

Un bruit d’eau s’écoulant provient de l’unité

- cela provient du réfrigérant qui circule dans l’appareil

Une légère brume se dégage de l’appareil en

- réaction normale de l’air froid soufflé dans la pièce

Des craquements sont entendus au démarrage

- ceci provient de la dilatation et de la rétractation du plastique

et à l’arrêt de l’appareil

lors des changements de température

Le climatiseur n’est pas efficace

- la température sélectionnée est-elle adaptée au besoin ?

- y a-t-il une autre source de chaleur dans la pièce ? - en mode froid : mesurer la température en entrée d’air au dessus de l’unité intérieure et en sortie d’air de cette unité. Si la différence est de 10°C minimum, le climatiseur fonctionne.

La télécommande ne fonctionne pas

- le fait de changer trop rapidement les fonctions peut perturber l’appareil : retirer et réinsérer les piles

- assurez-vous que la distance entre la télécommande et l’unité n’est pas trop grande et que rien ne vient gêner le signal - remplacer les piles de la télécommande si elles sont usagées

ARRÊTEZ ET DÉBRANCHEZ VOTRE APPAREIL SI VOUS CONSTATEZ L’UN DES PROBLÈMES SUIVANTS :

- un bruit anormal durant le fonctionnement - l’appareil se met en sécurité ou fait disjoncter son fusible - un liquide a été malencontreusement projeté sur l’appareil - de l’eau coule dans la pièce - les liaisons électriques et/ou la prise sont très chaudes - l’air projeté dans la pièce a une odeur nauséabonde

Si vous devez contacter notre service après vente, munissez vous de votre facture d’achat ainsi que des informations portées sur la plaque signalétique de l’appareil située sur le côté droit de l’unité intérieure :

Marque : Modèle : Vous apporterez une large contribution à la protection de l’environnement par le biais du recyclage, de la réutilisation matérielle ou par les autres formes de réutilisation des appareils usagés. Veuillez vous adresser à votre municipalité pour connaître la déchetterie compétente.
