MODE D'EMPLOI H100 OPTOMAR

Instructions d'utilisation 2

Instructions relatives a la sécurité 2

Introduction 5

Caracteristiques du projecteur 5

Contenu de I'emballage 6

Vue d'ensemble du projecteur 7

Utilisation du produit 9

Panneau de contrôle 9

Ports de connexion 10

Télécommande 12

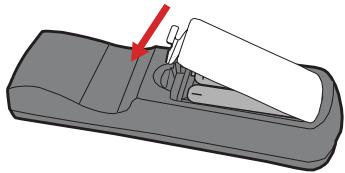

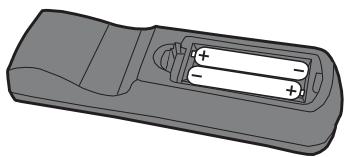

Installation des piles 15

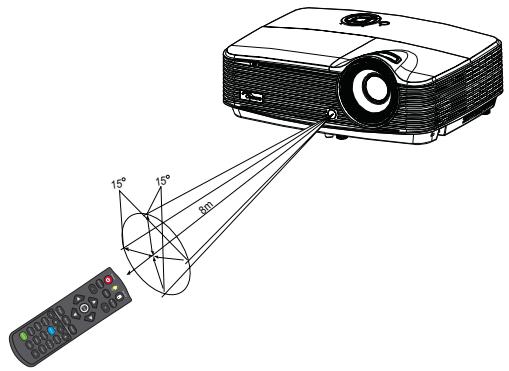

Fonctionnement de la télécommande 16

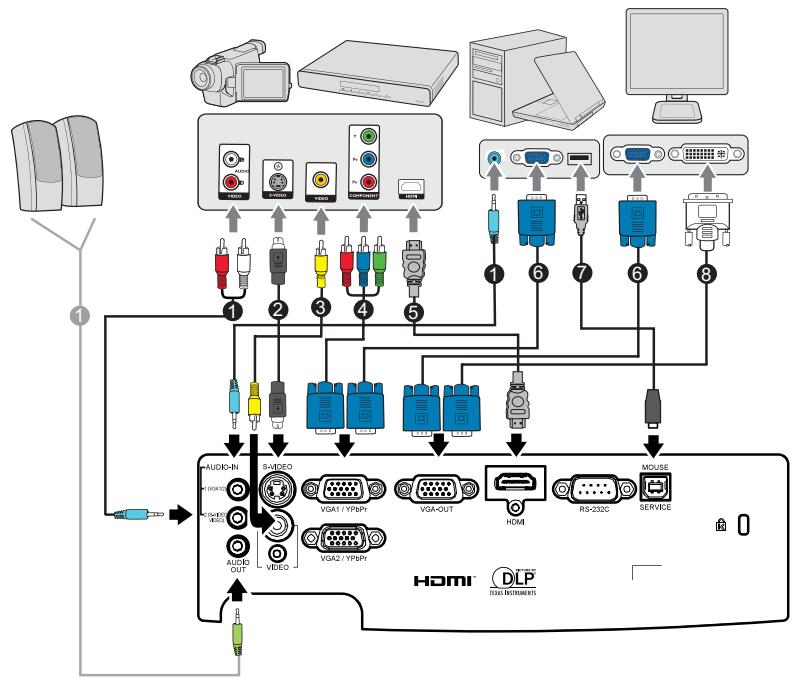

Connexion 17

Connexion d'un ordinateur ou d'un moniteur 18

Connexion des peripheriques source video 20

Fonctionnement 23

Mise sous/hors tension du projecteur 23

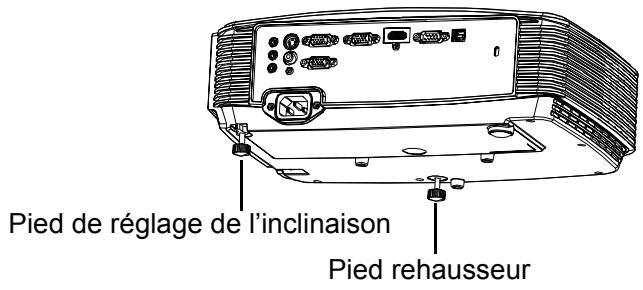

Réglage de la hauteur du projecteur 24

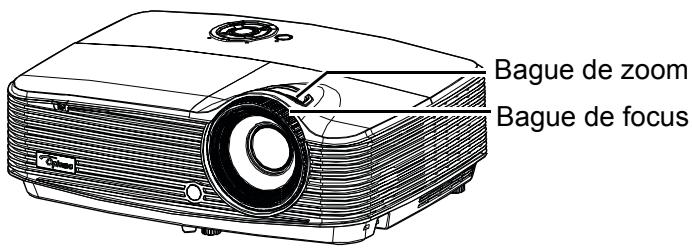

Réglage du zoom et de la mise au point du projecteur 24

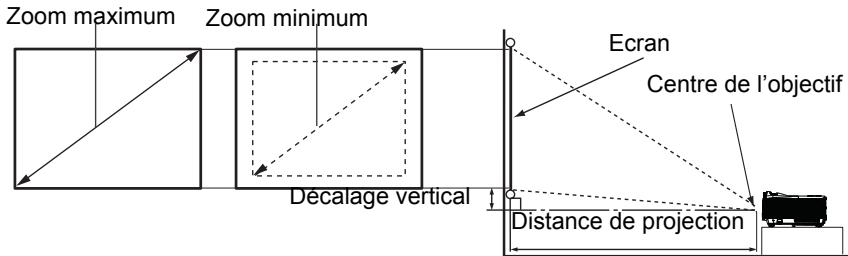

Réglage de la taille de l'image projetée 25

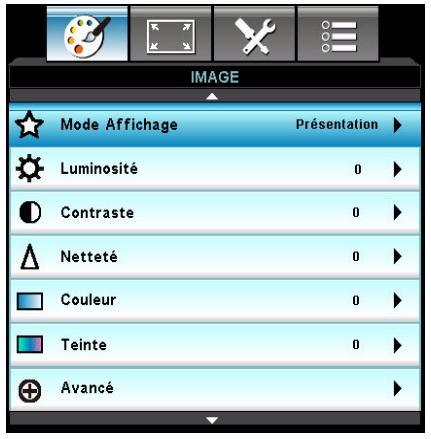

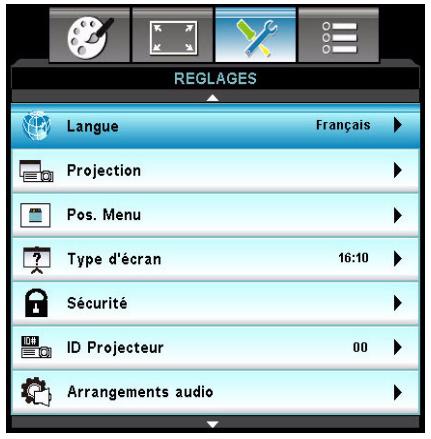

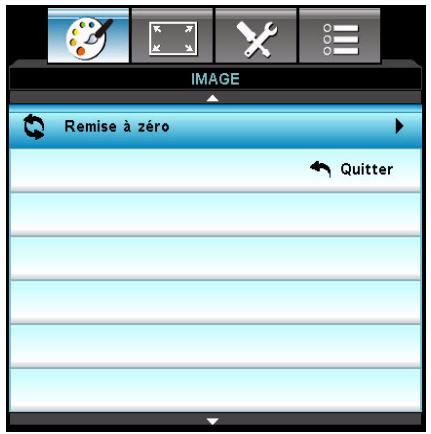

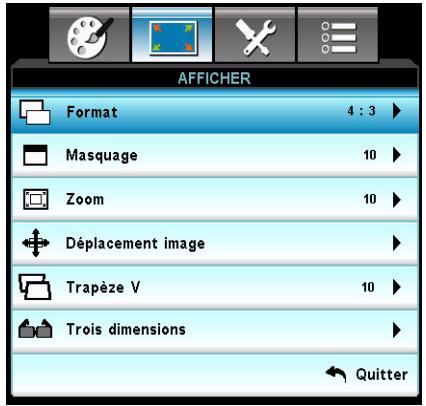

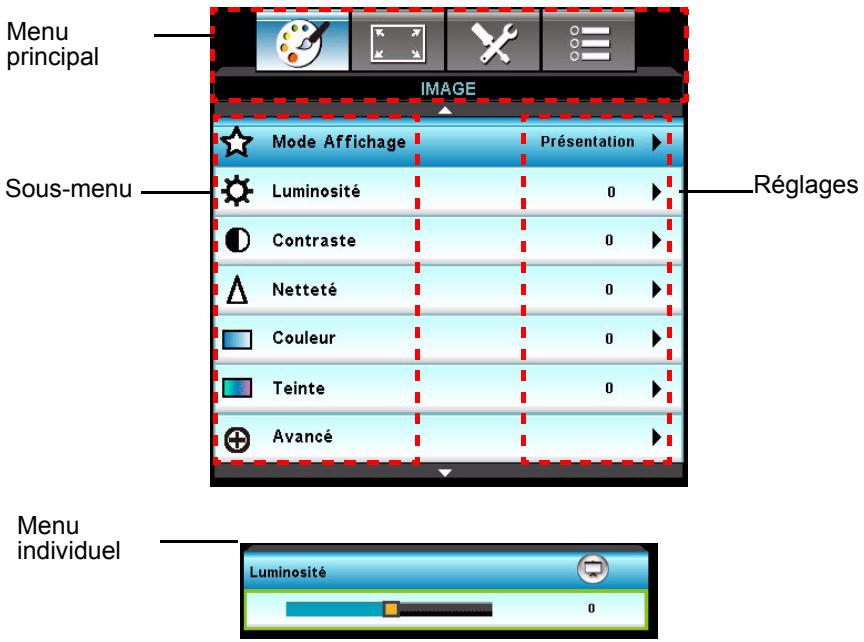

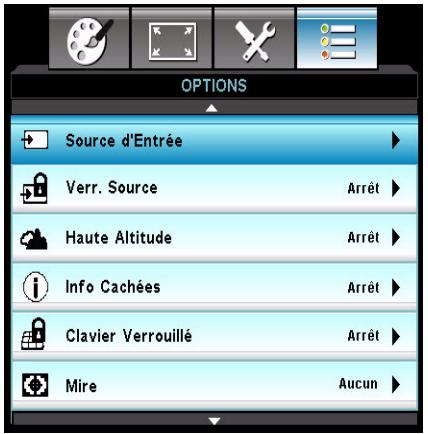

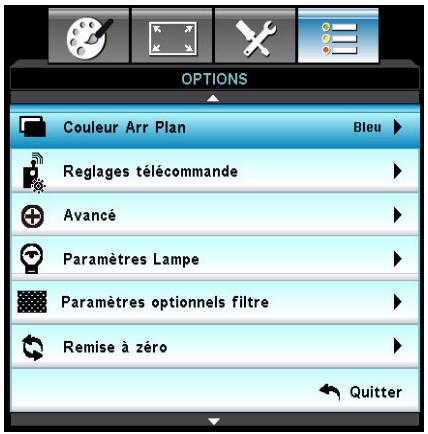

Utilisation du menu 26

Annexe 42

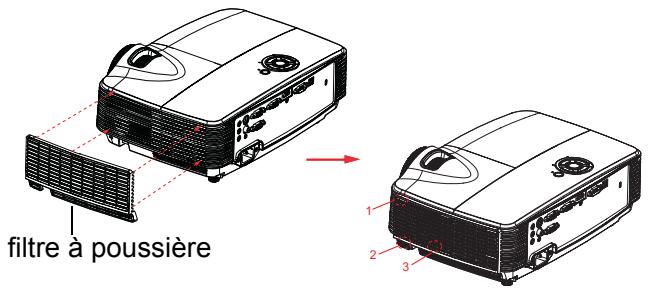

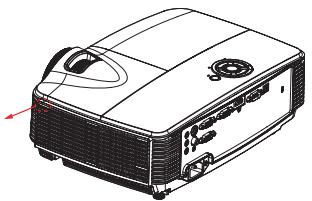

Installation du filtré a poussière 42

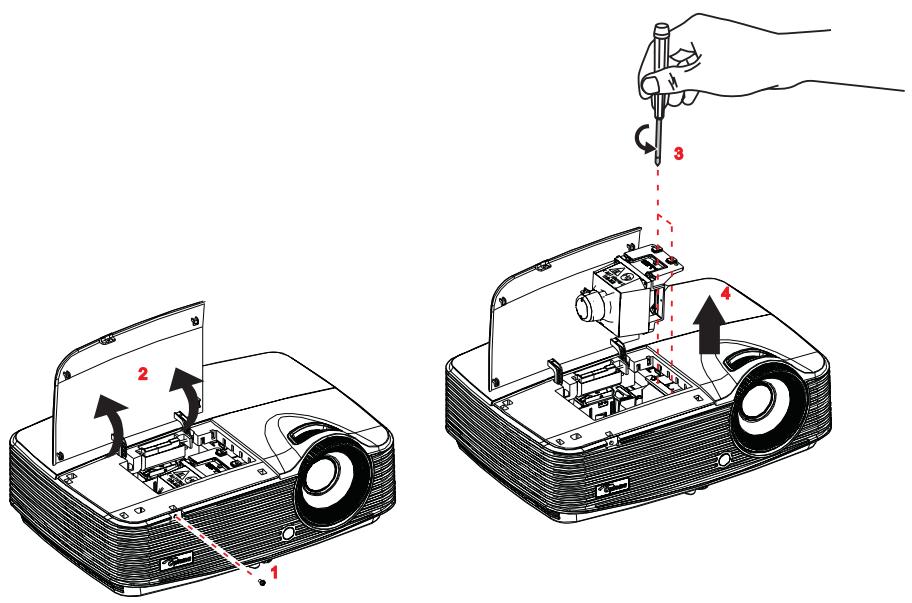

Remplacement de la lampe 43

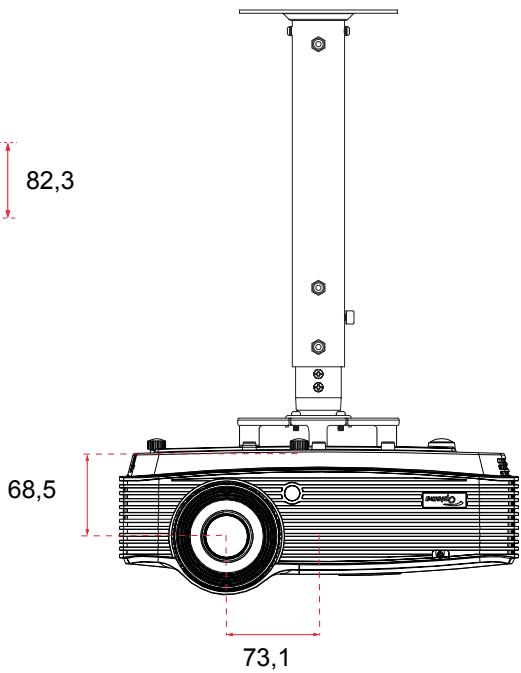

Montage au plafond 45

Modes de compatibilité 46

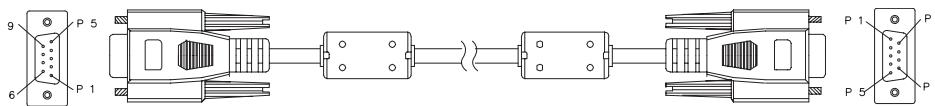

Commandes RS232 et Listes des Fonctions du Protocole RS232 50

Dépannage 56

Les bureaux d'Optoma dans le monde 58

Notes rçglementaires & de sécurité 61

Instructions d'utilisation

Instructions relatives à la sécurité

Lisez toutes les instructions avant d'utiliser votre projecteur et conservez-les pour reférence future.

1. Lisez les instructions

Toutes les instructions relatives à la sécurité et au fonctionnement doivent être lues avant d'utiliser l'appareil.

1. Notes et averissements

Toutes les notes et les averissements dans les instructions doivent être respectés.

1. Nettoyage

Débranchez le projecteur de la prise secteur avant de le nettoyer. Utilisez un chiffon humide pour nettoyer le boîtier du projecteur.

N'utilisez pas de nettoyant liquide ou en aérosol.

1. Accessoires

Ne placez pas ce produit sur un chariot, un support ou une table instable. Le produit peut tomber, causant de graves dégats au produit.

Conservez les matériaux d'emballage en plastique (provenant du projecteur, des accessoires et des pieces en option) hors de portée des enfants car ces sacs peuvent entraîner un décès par étouffement.

Soyez particulièrement prudent à proximé des jeunes enfants.

1. Ventilation

Le projecteur est équipé d'orifices de ventilation (admission) et de trous de ventilation (evacuation). Ne bloquez pas ces fentes et ne placez rien à proximité, sous peine de provoquer l'accumulation de chaleur à l'intérieur, engendrant une dégradation de l'image ou des dommages au projecteur.

1. Sources d'alimentation

Vérifiez que la tension de fonctionnement de votre apparéil est identique à la tension de votre alimentation locale.

1. Réparation

Ne pas tenter de réparer ce projecteur par vous même. Confiez toute réparation à un technicien de maintenance qualifié.

1. Pièces de rechange
   Lorsque des pièces de rechange sont nécessaires, assurez-vous que les pièces de rechange sont spécifiées par le fabricant. Des substitutions non autorisées peuvent provoquer un incendie, une électrocution ou d'autres dangers.
2. Condensation de l'humidité
   Ne faites jamais fonctionner le projecteur immédiatement après l'avoir déplaced d'un endroit froid à un endroit chaud. Lorsque le projecteur est exposé à un tel changement de température, l'humidité peut se condenser sur l'objectif et sur des pieces internes essentielles. Pour éviter à l'appareil des dégats possibles, n'utilise pas le projecteur avant au moins 2 heures quand il y a un changement de température extrème ou soudain.

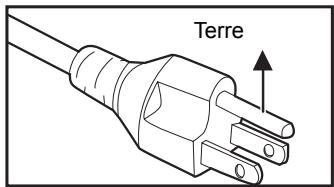

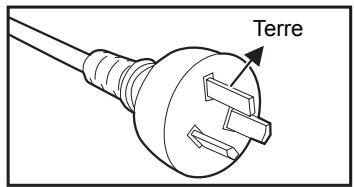

Notes sur le cordon d'alimentation secteur

Le cordon d'alimentation secteur doit répondre aux exigences du pays où vous utiliseze ce projecteur. Veuillez confirmer votre type de prise secteur par rapport aux schémas ci-dessous et veiller à utiliser le bon cordon d'alimentation secteur. Si le cordon d'alimentation fourni ne correspond pas à votre prise secteur, veuillez contacter votre revendeur. Ce projecteur est équipé d'une fiche secteur avec terre. Veuillez vous assurer que votre prise secteur correspond à la fiche. Ne contourez pas la sécurité de ce type de prise de terre. Nous vous recommendons fortement d'utiliser un périphérique video source également équipé d'une fiche secteur avec terre pour éviter les interférences dues aux fluctuations de tension.

Pour l'Australie et la Chine Continentale

Pour les États-Unis et le Canada

Pour l'Europe Continentale

Pour le R.U.

Introduction

Caracteristiques du projecteur

Le projecteur intègre un moteur optique à haute performances et une conception conviviale pour offrir un haut niveau de fiabilité et une grande facilité d'utilisation.

Le projecteur possède les caractéristiques suivantes:

Technologie à puce unique de 0,55" de Texas Instruments DLP® (modèle SVGA/XGA)
Technologie à puce unique de 0,65" de Texas Instruments DLP® (modèle WXGA)
SVGA (800 x 600 pixels)
XGA (1024 x 768 pixels)
WXGA (1280 x 800 pixels)
- Compatibilité avec les ordinateurs Macintosh®
- Compatibilité avec NTSC, PAL, SECAM et HDTV
Borne D-Sub 15-broches pour la connectivité avec la video analogue
- Menu sur écran multilingue et convivial
Correction trapézoidale (keystone) électronique avancée
Connecteur RS-232 pour la commande série
Fonction Résumé rapide
Eco+ pour une utilisation plus economique
Full 3D

Remarque

Les informations continues dans ce manuel sont sujettes à modifications sans préavis.
La reproduction, le transfert ou la copie de tout ou partie de ce document n'est pas autorisée sans le consentement écrit exprès.

Contenu de l'emballage

Lorsque vous déballez le projecteur, assurez-vous d'avoir tous ces éléments:

Projector (Projecteur) (Cache de l'objet en fonction de la région)

Cordon d'alimentation secteur

Cable VGA (D-SUB vers D-SUB)

Télécommande (IR) ou télécommande avec pointeur laser (en fonction de la région) et piles (AAA * 2 PCS)

Sac de transport (optionnel avec certains modèles)

Filtre à poussière (en fonction de la région)

Vis et rondelle (en fonction de la région)

Documentation :

Manuel de l'utilisateur
Carte de garantie

arte de mise en route arte WEEE (pour la région EMA uniquement)

Remarque

Pour plus d'informations sur la garantie applicable en Europe, veuillez visitor www.optomaeurope.com
En raison des différences entre les applications pour chaque pays, certaines regions peuvent avoir des accessoires differents.
- Contactez votre revendeur immidiatement si l'un des éléments est manquant, semble endommagé, ou si l'appareil ne fonctionne pas.
- Conservé le carton et l'emballage d'origine; ceux-ci se révéléron utiles si vous deviez expédier votre projeteur. Pour une protection maximum lors du transport, remballez le projeteur comme il l'avait été en usine.

Vue d'ensemble du projecteur

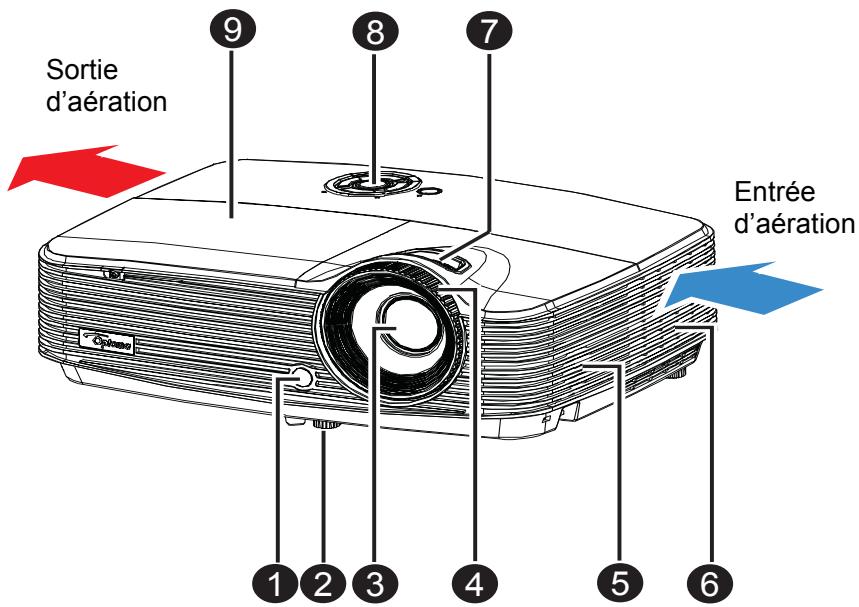

Vue de face

1 Capteur avant de télécommande IR
Pied rehausseur
Objectif de projection
4 Bague de mise au point
Haut-parleur

Trous de ventilation
7 Bague de zoom
3 Panneau de commande
Couvercle de lampe

Vue arrête

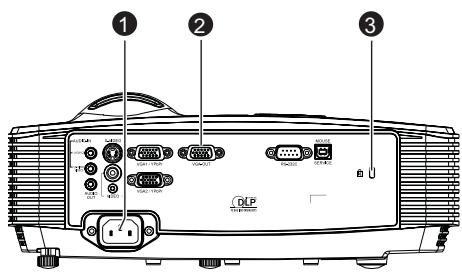

Modèles sans HDMI

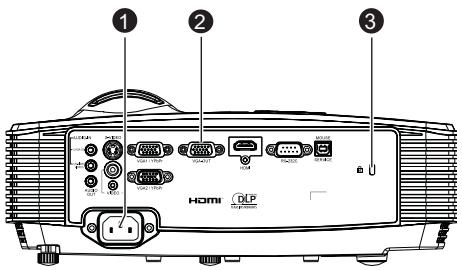

Modèles avec HDMI

1 Prise d'alimentation secteur
2 Ports de connexion
3 Verrou Kensington

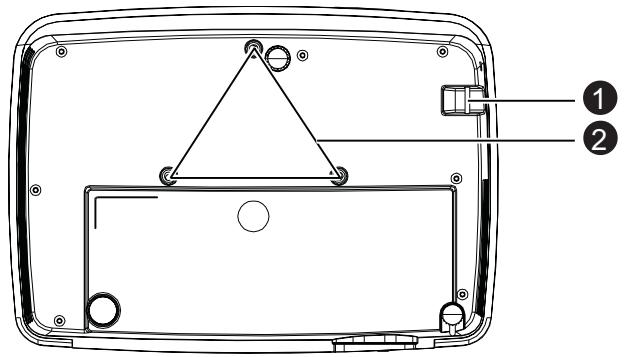

Vue de dessous

1 Barre de sécurité
Trous de montage au plafond

Remarque

• Ce projeteur peut être utilisé avec un support d'accroche plafond. Le support plafond n'est pas inclus dans l'emballage.
• Contactez votre revendeur pour des informations quant au montage du projecteur au plafond.

Utilisation du produit

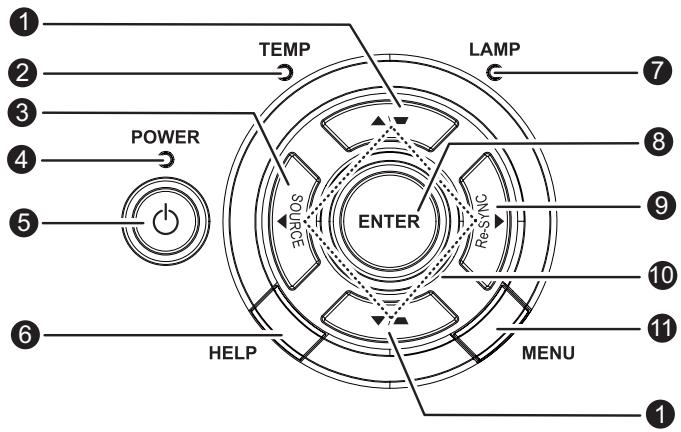

Panneau de contrôle

1 /Trapèze (v/

Pour corriger manuellement les déformations de l'image provoquées par une projection angulaire.

TEMP (Témoin DEL de température)

Veuillez you reporter aux "Messages des témoins LED" à la page 57.

3 SOURCE

Change entre les signaux d'entrée.

4 MARCHE (voyant DEL d'alimentation)

Veuillez you reporter aux "Messages des temoins LED" à la page 57.

5 Marche

Pourmettreleprojecteur sous tension ou hors tension.

⑥ AIDE

Ouvre le menu Aide.

7 LAMPE (Témoin DEL de lampe)

Veuillez you reporter aux "Messages des témoins LED" à la page 57.

ENTREE

Confirme votre sélection d'un élément.

9 Re-SYNC

Synchronise automatiquement le projecteur sur la source d'entrée.

10 Quatre boutons directionnels

Utilisez les quatre boutons directionnels pour désir des éléments ou apporter des réglages à votre sélection.

11 MENU

Pour afficher ou quitter les menus sur écran.

Ports de connexion

ENTRÉE AUDIO 1

Branchez la sortie audio d'un ordinateur sur cette prise.

S-VIDEO

Branchez la sortie S-Video de l'équipment video sur cette prise.

VGA1/YPbPr

Connectez le signal d'entrée d'image (RVB analogue ou composante) sur cette prise.

4 SORTIE VGA

Pour connecter un moniteur sur le projecteur.

En mode Eco (veille), la SORTIE VGA est désactivée.

En mode Actif (veille), la SORTIE VGA est activée.

⑤ HDMI

Connectez la sortie HDMI de l'equipement video sur cette prise.

(Cette fonction est uniquement disponible pour les apparciels dotés d'une prise d'entrée HDMI.)

⑥ RS-232C

Lorsque vous utilisez le projecteur via un ordinateur, connectez ce port au port RS-232C de l'ordinateur qui commande.

7 Service/Souris

Ce connecteur sert à la mise à jour du progiciel, au branchement d'une souris et au défilament haut/bas des pages.

VGA2-IN/YPbPr

Connectez le signal d'entrée d'image (RVB analogue ou composante) sur cette prise.

9 VIDEO

Connectez la sortie video composite d'un apparéil video sur cette prise.

10 SORTIE AUDIO

Pour connecter un système d'enceintes sur le projecteur.

La connexion audio en boucle est prise en charge sur Audio 1, 2 et HDMI.

En mode Eco (veille), la SORTIE AUDIO est désactivée.

En mode Actif (veille), la SORTIE AUDIO est activée.

ENTREE AUDIO 2

Branchez la sortie audio d'un apparéil video sur cette prise.

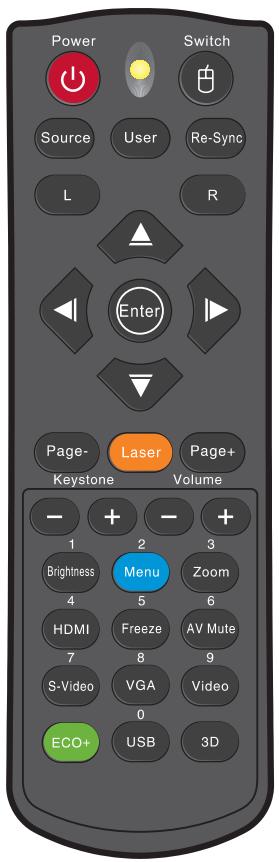

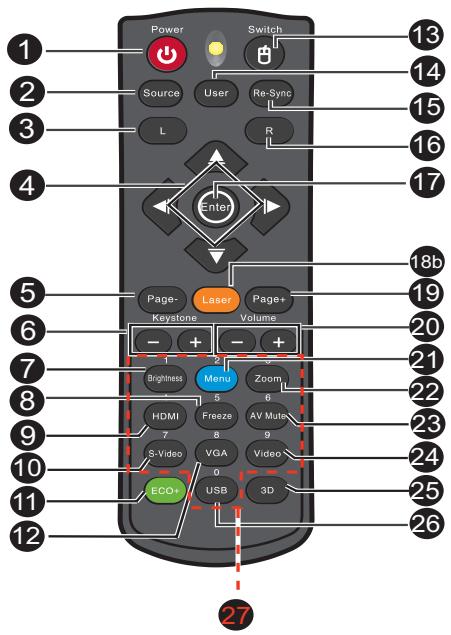

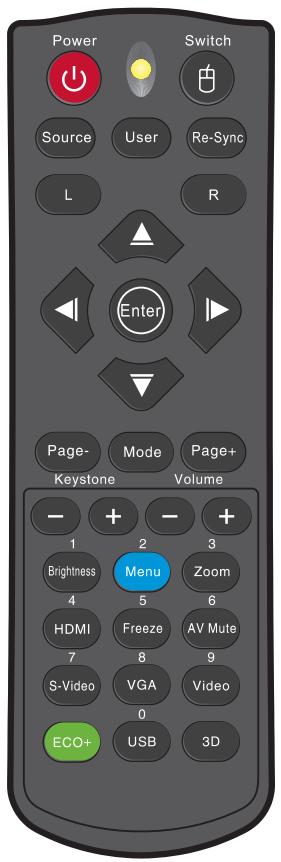

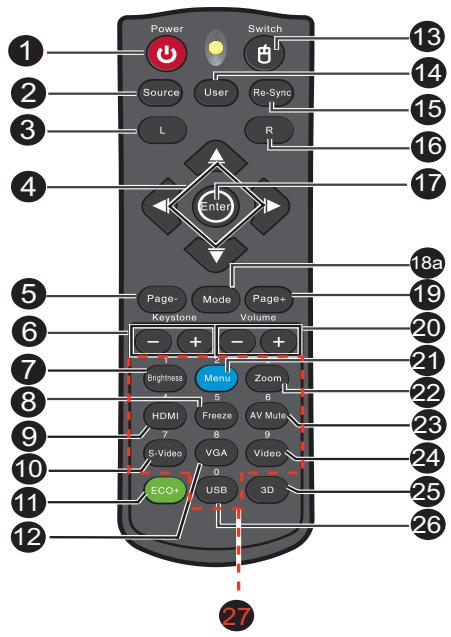

Télécommande

La télécommande varie en fonction de la région.

1 Marche

Pourmettreleprojecteur sous tension ou hors tension.

Source

Change entre les signaux d'entrée.

Souris gauche

Effectuez un clic avec le bouton gauche de la souris lorsque le mode souris est activé.

4 Quatre boutons directionnels

Utilisez les quatre boutons directionnels pour désir des éléments ou apporter des réglages à votre sélection.

Touché «Haut»: Lorsque le menu est désactivé, la touche haut agit comme une souris USB.

Touches «Gauche»: Lorsque le menu est désactivé, la touche gauche agit comme une souris USB.

Touche «Droite»: Lorsque le menu est désacté, la touche droite agit comme une souris USB.

Touché «Bas»: Lorsque le menu est désactivé, la touche bas agit comme une souris USB.

Page

Marche comme la fonction Page Bas lorsque le mode souris est activé.

⑥ Trapèze (+/-)

Pour corriger manuellement les déformations de l'image provoquées par une projection angulaire.

7 Luminosite

Affiche la barre de réglage pour ajuster la luminosité.

⑧ Arrêt sur image

Géle l'image projetée.

9 HDMI

Affichez le signal HDMI.

(Cette fonction ne sera pas disponible si l'appareil n'est pas équipé d'une prise HDMI)

10 S-Viséo

Affiche le signal S-Video.

Eco+

Activation/désactivation du menu du Mode Lumineux.

VGA

Change la source d'entrée sur VGA1 ou VGA2 dans l'ordre.

18 Selecteur

Sélectionne le mode souris lorsque les menus à l'écran sont fermés.

Utilisateur

Touche configurable par l'utilisateur pour une fonction personalisée.

15 Re-SYNC

Synchronise automatiquement le projecteur sur la source d'entrée.

Souris droite

Effectuez un click avec le bouton droit de la souris lorsque le mode souris est activé.

17 Entrer

Pour confirmer les sélections.

Touche entree pour agir tel une souris USB via USB.

Mode

Activation/désactivation du menu du mode Affichage.

13 Laser

Pointez la télécommande vers l'écran de visualisation, puis appuyez sur ce bouton sans le relâcher pour activer le pointeur laser.

Page+

Utilisez la fonction page précédente lorsque le mode souris est activé.

Volume (+ / - )

Règle le niveau du volume.

Menu

Pour afficher les menus OSD.

Zoom

Agrandie ou réduit la taille de l'image projetée.

Muet AV

Désactive/active temporairement l'audio et la video.

24 Vidéo

Affiche le signal video.

Trois dimensions

Active ou désactive la fonction 3D.

26 USB

Sélectionne le mode souris lorsque les menus à l'écran sont fermés.

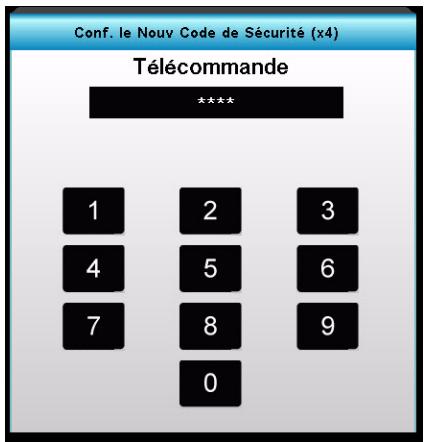

Clavier numérote

Appuyez sur les chiffres de 0 à 9 et saisissez un mot de passer lorsque le message s'affiche.

Remarque

• Télécommande (IR) ou télécommande avec pointeur laser (en fonction de la région). Veuillez consulter l'annexe pour plus de détails sur le télécommande avec pointeur laser.

Utilisation de la souris télécommandée

La possibilité de faire fonctionner votre ordinateur avec la télécommande vous donne plus de souplesse lorsque vous faites des presentations.

1. Connectez le projeteur sur votre PC ou notebook avec un cable USB avant d'utiliser la télécommande à la place de la souris de votre ordinateur. Voir “Connexion d'un ordinateur” à la page 18 pour les détails.
2. Règle le signal d'entrée sur VGA1 ou VGA2.
3. Appuyez sur USB ou Sélecteur de la télécommande pour basculer du mode souris lorsque les menus à l'écran sont fermés. Une icône s'affiche sur l'écran pour indiquer l'activation du mode souris.
4. Effectuez les opérations de souris voulues sur votre télécommande.

Pour déplacer le curseur à l'écran, appuyez sur / / / .
Pour faire un cli c gauche, appuyez sur L.
Pour faire un cli c droit, appuyez sur R.
Pour returner au mode normal, appuyez a nouveau sur Selecteur.

Remarque

Le connecteur HDMI prend en charge la fonction souris.

Installation des piles

1. Ouvrez le capot du compartment à piles dans la direction indiquée.

1. Installee les piles de la façon indiquée par le schéma qui se trouve dans le compartment.

1. Remettez le capot du compartment à piles en place.

Attention

■ Risque d'explosion si la pile est remplacée par un type incorrect.
Débarrasssez-vous des batteries usagées conformément aux instructions.
■Assurez-vous que les bornes plus et moins sont correctement alignées lors de l'installation d'une pile.

Remarque

• Conserve les piles hors de portée des enfants. Il y a un risque de décès en cas d'ingestion accidentelle des piles.
  Retirez les piles de la télécommande lorsque vous ne l'utilise pas pendant de longues périodes.
  Ne jetez pas les piles usagées avec les ordures menagères. Mettez les piles usagées au rebut dans le respect de la règlementation locale.
  Il y a un risque d'explosion si les piles sont mal replacées. Remplacez toutes les piles par des piles neuves.
• Les piles ne doivent pas etre dans ou a proximite de feu ou d'eau, conservez les piles dans un lieu nombre, frais et sec.
  ■ Si vous suspectez une fuite des piles, essuyez les fuites puis remplacez les piles par des piles neuves. Si la fuite adhérite à votre corps ou à vos vêtements, rincez bien avec de l'eau immédiatement.

Fonctionnement de la télécommande

Pointez la télécommande vers le capteur infrarouge et appuyez sur un bouton.

Fonctionnement du projecteur par l'avant

Remarque

La télécommande peut ne pas fonctionner en presence de la lumière du soleil ou d'une autre une lumière forte, comme une lampe fluorescente, illuminant le capteur de la télécommande.
Utilisez la télécommande à partir d'une position où le capteur de la télécommande est visible.
Ne laissez pas tomber la télécommande, ne la secouez pas.
- Conserve la télécommande à l'ecart des endroits soumis à des températures ou à une humidité excessivement élevées.
Ne mouilz pas la télécommande, ne placez pas d'objet mouillé dessus.
Ne démontez pas la télécommande.

Connexion

Lorsque vous connectez une source de signaux au projeteur, voirlez bien à :

1. Eteindre tous les équipements avant d'étabir quelque connexion que ce soit.
2. Utiliser les câbles de signaux corrects pour chaque source.
3. Branchez les câbles correctement.

1. *Cable audio
2. *Câble S-Visão
3. *Cable video composite
4. *Câble VGA (D-Sub) à HDTV (RCA)
5. *Cable HDMI
6. Cable VGA (D-Sub vers D-Sub)
7. *Cable USB
8. *Câble VGA à DVI-A

Remarque

En raison des différences entre les applications pour chaque pays, certaines regions peuvent avoir des accessoires differents.
(*) Accessoire optionnel

Connexion d'un ordinateur ou d'un moniteur

Connexion d'un ordinateur

Le projecteur possède deux prises d'entrée VGA qui vous permettent de connecter des ordinateurs à la fois compatibles IBM® et Macintosh®. Si vous connectez un ordinateur Macintosh d'un modèle ancien, il est possible que vous ayez besoin d'un adaptateur Mac.

Pour connecter sur le projecteur un ordinateur notebook ou de bureau:

1. Prenez le cable VGA fourni et branche l'une de ses extrémités sur la prise de sortie D-Sub de l'ordinateur.
2. Branchez l'autre extrémité du cable VGA sur la prise d'entrée des signaux VGA1/YPbPr ou VGA2/YPbPr du projecteur.

Important

■ De nombreux ordinateurs notebook n'activent pas leurs ports video externes lorsqu'ils sont connectés à un projecteur. Il faut en général utiliser une combinaison de touches comme FN + F3 ou la touche CRT/LCD pour activer ou désactiver l'affichage externe. Cherezc sur le notebook la touche de fonction CRT/LCD ou une touche de fonction avec un symbole de moniter. Appuyez en même temps sur la touche FN et sur la touche de fonction concernée. Pour savoir qu'elle est la combinaison de touches pour votre notebook, veuillez vous reporter à la documentation du notebook.

Connexion d'un moniteur

Si vous souhaitez voir votre presentation de pres sur un moniter en même temps que sur l'écran, vous pouze connecter un moniter externe sur la prise de sortie de signal Sortie VGA du projecteur à l'aide d'un cable VGA et en suivant les instructions ci-dessous :

Pour connecter un moniteur sur le projecteur :

1. Connectez un ordinateur sur le projecteur ainsi que déscrit dans "Connexion d'un ordinateur" à la page 18.
2. Prenez le cable VGA ajustat (uniquement l'un des cables fournis) et connectez l'une des extrémités du cable sur la prise d'entrée D-Sub sur le moniteur videoo. Ou si vous moniteur est muni d'une prise d'entrée DVI, prenez le cable VGA vers DVI-A et connectez l'extrémité DVI du cable sur la prise d'entrée DVI du moniteur videoo.
3. Branchez l'autre extrémité du cable sur la prise SORTIE VGA du projecteur.

Boucle sortie VGA

En mode fonctionnement:

1. Si VGA1 projet, la source SORTIE VGA sera VGA1.
2. Si VGA2 projette, la source SORTIE VGA sera VGA2.
3. Si VGA1 et VGA2 sont toutes deux des sources, la SORTIE VGA par défaut sera VGA1.
4. Si ni VGA1 ni VGA2 ne projette, la SORTIE VGA sera désactivée. En mode veille
5. La SORTIE VGA préserve la dernière source de signal VGA utilisé. La SORTIE VGA par défaut est VGA1.
6. Si le projecteur se trouve en mode Marche (veille) < 0,5W , la SORTIE VGA est désactivée.

Connexion des péripériques source video

Voussouspèceconneter survoireprojecteurdifférentesperiphériques source videoo possédant l'unequelconque des prises de sortie suivantes :

HDMI
- Vidéo composante
S-Video
- Video (composite)

Il vous suffit de connecter un périphérique source video au projecteur en utilisant l'une des méthodes de connexion ci-dessus, en sachant cependant que chaque méthode apporte un niveau de qualité video différent. La méthode que vous choisissez dépendra probablement de la disponibilité des bornes correspondantes à la fois sur le projecteur et sur le périphérique source video, ainsi que décrit ci-dessous :

Nom du terminal	Apparance du terminal	Référence	Qualité d'image
HDMI	HDMI	"Connexion d'un apparéil source HDMI" à la page 21	La(Meilleure
Vidéo composante	VGA1/YPbPr or VGA2/YPbPr	"Connexion d'un périhérique source videoto composante" à la page 21	Meilleure
S-VIDéo	S-VIDÉO	"Connexion d'un périhérique source S-VIDéo" à la page 22	Bonne
Vidéo	VIDÉO	"Connexion d'un périhérique source videoto composite" à la page 22	Normale

Remarque

• Certains modèles ne possèdent pas de prise d'entrée HDMI, vérifie votre projecteur avant de faire les branchements.

Connexion d'un apparéil source HDMI

Examinez votre apparéil source Video pour déterminer s'il est équipé ou non d'une série de sorties video HDMI inutilisées :

Si c'est le cas, poursuivez la presente procedure.
■ Sinon, vous doivent désigné une autre méthode pour connecter le périphérique.

Pour connecter le projecteur à un apparéil source HDMI :

1. Prenez un cable HDMI et branchez l'une des extrémités à la prise de sortie HDMI du périphérique source HDMI.
2. Branchez l'autre extrémité du cable HDMI sur la prise HDMI du projecteur.

Connexion d'un périphérique source video composante

Vérifiez s'il y a un ensemble de prises de sortie video composante disponible sur votre péripérisque source video :

Si c'est le cas, poursuiveze la presente procedure.
■ Sinon, vous doivent désigné une autre méthode pour connecter le périphérique.

Pour connecter un périphérique source video composante au projecteur :

1. Prenez un cable VGA (D-Sub) à HDTV (RCA) et branchez l'extrémité dotée de 3 connecteurs de type RCA aux sorties video composantes de l'appareil source Video. Faites correspondre les couleurs des fiches avec celles des prises : vert sur vert, bleu sur bleu et rouge sur rouge.
2. Branchez l'autre extrémité du cable (avec un connecteur de type D-Sub) sur la prise VGA1 / YPbPr ou VGA2 /YPbPr du projecteur.

Important

■ Si l'image video sélectionnée ne s'affiche pas lorsque le projecteur est allumé et alors que la source video correcte a été sélectionnée, vérifie que le péripérisque video source est bien allumé et fonctionné bien correctement. Verifiez aussi que les cables signaux ont bien été connectés correctement.

Connexion d'un périphérique source S-Viséo

Vérifiez s'il y a une prise de sortie S-Viséo disponible sur votre périphérique source video :

Si c'est le cas, poursuivez la presente procedure.
■ Sinon, vous doivent désigné une autre méthode pour connecter le périphérique.

Pour connecter un périphérique source S-Viséo au projecteur :

1. Prenez un cable S-Video et connectez l'une de ses extrémités sur la prise de sortie S-Video du périphérique source video.
2. Branchez l'autre extrémité du cable S-Video sur la prise S-VIDÉO du projecteur.

Important

■ Si l'image videoe sélectionnée ne s'affiche pas lorsque le projecteur est allumé et alors que la source videoe correcte a été sélectionnée, vérifie que le péripérisque videoe source est bien allumé et fonctionné bien correctement. Vérifie aussi que les cables signaux ont bien été connectés correctement.
Si vous avez déjà établi une connexion video composante entre le projecteur et ce périhérique source S-Video par le biais des connecteurs video composante, vous n'avez pas besoin de connecter ce périhérique à l'aide d'une connexion S-Video, car cela ne fera qu'ajouter une seconde connexion superflue de moins bonne qualité. Voir "Connexion des périhériques source video" à la page 20 pour les détails.

Connexion d'un périphérique source video composite

Vérifiez s'il y a un ensemble de prises de sortie video composite disponible sur votre périhérique source video :

Si c'est le cas, poursuivez la presente procedure.
■ Sinon, vous doivent désigné une autre méthode pour connecter le périphérique.

Pour connecter un périphérique source video composite au projecteur :

1. Prenez un cable video et connectez l'une de ses extrémités sur la prise de sortie video du périphérique source video.
2. Branchez l'autre extrémité du cable Video sur la prise VIDÉO du projecteur.

Important

■ Si l'image videoe sélectionnée ne s'affiche pas lorsque le projecteur est allumé et alors que la source videoe correcte a été sélectionnée, vérifie que le péripérisque videoe source est bien allumé et fonctionné bien correctement. Verifiez aussi que les cables signaux ont bien été connectés correctement.
- «Vou n'avez besoin de connecter ce périphérique avec une connexion video composite que si les entrées video composante et S-Video ne sont pas disponibles. Voir “Connexion des périphérisques source video” à la page 20 pour les détails.

Fonctionnement

Mise sous/hors tension du projecteur

Mise sous tension du projecteur :

1. Branchez le cordon d'alimentation secteur ainsi que le ou les cables de signal des péripériques.
2. Appuyez sur 日 pour allumer le projecteur. Il faut environ une minute au projecteur pour chauffer.
3. Allumez votre source (ordinateur, notebook, DVD, etc.). Le projecteur détecte automatiquement votre source.

Si vous connectez en même temps plusieurs sources sur le projecteur, appuyez sur SOURCE sur le projecteur ou Source sur la télécommande pour selectionner le signal que vous voulez ou appuyez sur la touche du signal youlu sur la télécommande.

Avertissement

■Ne regardez jamais vers l'objet lorsque la lampe est allumée. Vous risquè de vous abîmer les yeux.
■ Ce point focal concentrate une haute température. Ne placez pas d'objet à proximité, afin d'éviter d'eventuels risques d'incendie.

Mise hors tension du projecteur :

1. Appuyez sur Ⓞ pour éteindre le projecteur. Vous VOYZ un message "Mise hors tension ? Pressez de nouveau M/A" qui s'affiche à l'écran.

2. Appuyez de nouveau sur pour confirmer.

3. Les ventilateurs continuant de fonctionner pendant le cycle de refroidissement.
   Lorsque levoyant DEL d'alimentation devient rouge,le projecteur est passé en mode veille.
   Si vous voulez rallumer le projecteur, vous doivent attendre que le projecteur ait terminé le cycle de refroidissement et soit entree en mode veille. Une fois que le projecteur est en mode veille, appuyez simplement sur 日 pour le redémarrer.

4. Débranche le cordon d'alimentation secteur de la prise électrique et du projecteur.

5. N'allumez pas le projecteur immédiatement après la mise hors tension.

Avertissement

■Lorsque la fonction Résumé rapide est activée, si le projeteur s'est int accidentellement et que Résumé rapide est selectionné dans les 100 secondes qui suivent, le projeteur se rallume instantanément.
■ Si la fonction Résumé rapide est désactivée et que le projecteur s'est int, les utilisateurs devont attendre que le projecteur refroidisse avant de pouvoir le rallumer. Ceci prendra quelques minutes et le ventilateur continua à fonctionner jusqu'à ce que la température interne attaigne un certain niveau.

Réglage de la hauteur du projecteur

Le projecteur est équipé d'un pied rehausseur pour ajuster la hauteur de l'image.

1. Pour élever ou abaiser l'image, faites tourner le pied rehausseur.
2. Pourmettre l'imagede niveauro surIecran,tournezle pied dereglage de I'inclinaisonafin derégler finementlahauteur.

Remarque

Pour éviter d'endommager le projecteur, assurez-vous que le pied du rehausseur et le pied de réglage de l'inclinaison sont complètement rentrés avant de ranger le projecteur dans son étui de transport.

Réglage du zoom et de la mise au point du projecteur

1. Mettez au point l'image en tournant la bague de mise au point. Il est conseilé d'utiliser une image fixe pour la mise au point.
2. Reglez la taille de l'image en tournant la bague de zoom.

Réglage de la taille de l'image projetée

Veuillez you reporter au graphique et au tableau ci-dessous pour déterminer la taille de l'écran et la distance de projection.

Modèle SVGA/XGA
Modèle WXGA

Taille de l'écran Diagonale [pouces (cm)]	4 : 3 Écran
	Distance de projection [pieds (m)]		Hauteur de l'image [pouces (cm)]	Décalage vertical [pouces (cm)]
	(zoom min.)	(zoom max.)
30 (76)	3,83 (1,17)	4,33 (1,32)	18 (46)	2,7 (7)
40 (102)	5,17 (1,57)	5,75 (1,75)	24 (61)	3,6 (9)
60 (152)	7,83 (2,39)	8,67 (2,64)	36 (91)	5,4 (14)
80 (203)	10,42 (3,18)	11,58 (3,53)	48 (122)	7,2 (18)
100 (254)	13,08 (3,99)	14,58 (4,45)	60 (152)	9,0 (23)
120 (305)	15,75 (4,80)	17,5 (5,33)	72 (183)	10,8 (27)
150 (381)	19,67 (5,99)	21,83 (6,65)	90 (229)	13,5 (34)
200 (508)	26,25 (8,00)	29,17 (8,89)	120 (305)	18,0 (46)
250 (635)	32,83 (10,00)	36,5 (11,13)	150 (381)	22,5 (57)
300 (762)	39,42 (12,01)	43,75 (13,34)	180 (457)	27,0 (69)

Taille de l'écran Diagonale [pouces (cm)]	Écran 16:10
	Distance de projection [pieds (m)]		Hauteur de l'image [pouces (cm)]	Décalage vertical [pouces (cm)]
	(zoom min.)	(zoom max.)
30 (76)	3,08 (0,94)	3,92 (1,19)	16 (40)	2,4 (6)
40 (102)	4,12 (1,27)	5,17 (1,57)	21 (54)	3,2 (8)
60 (152)	6,33 (1,93)	7,83 (2,39)	32 (81)	4,8 (12)
80 (203)	8,42 (2,57)	10,5 (3,20)	42 (108)	6,4 (16)
100 (254)	10,58 (3,23)	13,08 (3,99)	53 (135)	7,9 (20)
120 (305)	12,75 (3,89)	15,75 (4,80)	64 (162)	9,5 (24)
150 (381)	15,92 (4,85)	19,67 (5,99)	79 (202)	11,9 (30)
200 (508)	21,25 (6,48)	26,25 (8,00)	106 (269)	15,9 (40)
250 (635)	26,58 (8,10)	32,83 (10,01)	132 (336)	19,9 (50)
300 (762)	31,92 (9,73)	39,42 (12,01)	159 (404)	23,8 (61)

Remarque

• Placez le projecteur en position horizontale, les autres positions peuvent provoquer une accumulation de chaleur et des dégats au projecteur.
  Gardez un espace de 30 cm au moins autour du projecteur.
  N'utilissez pas le projecteur dans un environnement enfumé. Des résidus de fumée peuvent s'accumerer sur les éléments critiques et endommager le projecteur ou affecter ses performances.
  ■ Consultez votre revendeur pour les installations particulieres telles que la suspension à un plafond.

Utilisation du menu

Le projecteur a un système de menus à l'écran multilingues qui vous permettent d'effectuer les réglages de l'image et de modifier divers réglages.

Mise en œuvre

1. Appuyez sur le bouton "Menu" sur le projecteur ou sur la télécommande pour ouvrir le menu OSD.
2. Lorsque l'OSD est affiché, utilisez la touche / pour désir une fonction dans le menu principal. Pour sélectionner un élément d'une page spécifique, appuyez sur ou sur la touche "Entrer" pour acceder au sous-menu.
3. Utilisez la touche / pour sélectionner l'élement voulu et appuyez sur la touche / /“Entrer” pour acceder au menu individuel.
4. Utilisez la touche / pour régler la valeur. Appuyez sur "Entrer" pour confirmer.
5. Sélectionnez l'élement suivant à ajuster dans le sous-menu et réglez sa valeur tel que décrit ci-dessus.
6. Appuyez sur "Menu" pour returner au sous-menu.
7. Appuyez à nouveau sur "Menu" pour quitter. Le menu OSD se ferme et le projecteur enregistre automatiquement les nouveaux réglages.

Arborescence de menu

Menu principal	Sous-menu			Menu individuel
IMAGE	Mode Affichage			Présentation / Lumineux / Film / sRGB / Tableau noir / Utilisateur / Trois dimensions
	Luminosité
	Contraste
	Netteté
	Couleur
	Teinte

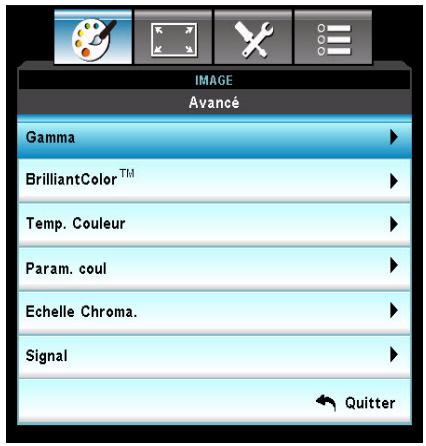

	Avancé	Gamma		Film / Video / Graphiques / Standard
		BrilliantColor™
		Temp. Couleur		Chaud / Moyen / Froid

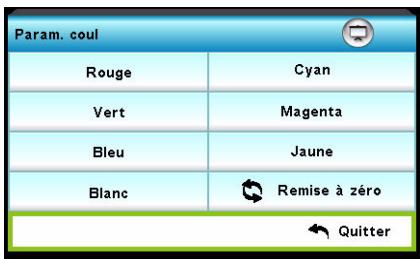

		Param. coul	Rouge	Teinte / Saturation / Gain
			Vert	Teinte / Saturation / Gain
			Bleu	Teinte / Saturation / Gain
			Cyan	Teinte / Saturation / Gain
			Magenta	Teinte / Saturation / Gain
			Jaune	Teinte / Saturation / Gain
			Blanc	Rouge / Vert / Bleu
			Remise à zéro
			Quitter
		Echelle Chroma.		Aucune entrée HDMI : Auto / RVB / YUV
				Entrée HDMI : Auto / RVB (0~255) / RVB (16~235) YUV
		Signal	Automatic	Marche / Arrêt
			Suivi (VGA)
			Fréquence (VGA)
			Position Horiz. (VGA)
			Position Vert. (VGA)
			Quitter
		Quitter
	Remise à zéro			Oui / Non
AFFICHER	Format			SVGA / XGA: 4:3 / 16:9 / Natif / Automatique
				WXGA: 4:3 / 16:9 ou 16:10 / LBX / Natif / Automatique
	Masquage
	Zoom
	Déplacement image	H
		V
	Trapèze V
	Trois dimensions	Mode 3D		Lien DLP / IR
		3D---->2D		Trois dimensions / G / D
		Format 3D		Automatique / SBS / Haut et Bas / Superposés
		Invers. Sync 3D		Marche / Arrêt
REGLAGES	Langue			English / Deutsch / Français / Italiano / Espanol / Português / Svenska / Nederlands / Norsk/ Dansk / Polski / Pusskii / Suomi / Čełnyvická / Magyar / Čestina / Čaros / 繁體中文 / 簡体中文 / 日本語 / 英語 / German / Türkei / Farsi / Vietnamese / Romanian / Indonesian
	Projection
	Pos. Menu
	Type d'écran			16:10/16:9 (WXGA)
	Sécurité	Sécurité		Marche / Arrêt
		Sécurité Horloge		Mois / Jour / Heure
		Changer mot passée
		Quitter
	ID Projecteur
	Arrangements audio	Muet		Marche / Arrêt
		Volume
		Entrée audio		Val. par défaut / Audio 1 / Audio 2
	Avancé	Logo		Val. par défaut / Neutre
		Legendage		Arrêt / CC1 / CC2
		Quitter
OPTIONS	Source d'entrée			VGA1 / VGA2 / Video / S-Video / HDMI*
	Verr. Source			Marche / Arrêt
	Haute Altitude			Marche / Arrêt
	Infos cachées			Marche / Arrêt
	Clavier Verrouillé			Marche / Arrêt
	Mire			Aucun / Grille / Blanc
	Fonction IR			Marche / Arrêt
	Couleur Arr Plan			Noir / Rouge / Bleu / Vert / Blanc
	Régliages télécommande			Mode Affichage/ Format/ Invers. Sync 3D / Muet / Mire / VGA2
	Avancé	Allumage direct		Marche / Arrêt
		Arrêt auto (min.)
		Mode Veille (min)
		Résumé rapide		Marche / Arrêt
		Mode puissance(Veille)		Actif / Eco
	Paramètres Lampe	Heures lampe
		Rappel de lampe		Marche / Arrêt
		Mode Lumineux		Lumineux / Dynamic / Eco+
		Mise à zéro lampe		Oui / Non
		Quitter
	Paramètres optionnels filtré	Filtre optionnel installé		Oui / Non
		Heures d'utilisation filtré
		Rappel filtré		Marche / Arrêt
		Remise à zéro filtré		Oui / Non
		Quitter
	Remise à zéro			Oui / Non

• cette fonction est uniquement disponible pour les apparciels dotés d'une prise d'entrée HDMI.

Mode Affichage

Il existe de nombreux prérégliages d'usine optimisés pour différents types d'images.

Presentsation : Couleur et luminosite optimes pour l'entrée PC.
Lumineux: Luminosité maximale pour l'entrée PC.
Film : Pour le home cinema.
sRGB: Couleurs normalisées.
Tableau noir : Sélectionnez ce mode pour obtenir un affichage des couleurs optimal en cas de projection sur un tableau noir (ou vert).
Utilisateur:Réglagesdéfinispar l'utilisateur.
- Trois dimensions : Réglages recommends pour le mode 3D. Tout autre réglage de l'utilisateur sous le mode 3D sera automatiquement sauvégardié pour une utilisation ultérieure.

Luminosité

Eclaircit ou assombrit l'image.

Contraste

Définit l'écart entre les zones lumineuses et les zones sombres.

Netteté

Durcit ou adoucit l'image.

Couleur

Règle une image video du noir et blanc à une couleur totalement saturée.

Teinte

Décale les couleurs vers le rouge ou le vert.

Remarque

■ Les fonctions "Couleur" et "Teinte" sont uniquement prises en charge sous le mode Video.

Avancé

Gamma

Permet de selectionner un tableau gamma préréglé pour obtenir la meilleure qualité possible en fonction de l'entrée utilisée.

Film: Pour le home cinema.
- Video : Pour une source video ou TV.
Graphiques: Pour une source image.
Standard: Pour une source PC ou ordinateur.

BrilliantColorTM

Cette fonction régable applique un algorithme de traitement des couleurs novateur ainsi qu'un processus d'optimisation du système pour permettre une luminosité accrue tout en préservernt une image aux couleurs réalisistes et vibrantes. Les valeurs de ce réglage sont de "1" à "10". Si vous désirez une image plus éclatante, Sélectionné le réglage maximal. Pour une image plus naturelle et douce, Sélectionné le réglage minimal.

Temp. Couleur

En scélectionnant le réglage Froid, l'image apparait plus bleue. (image froide)
En scélectionnant le réglage Moyen, l'image préserve un coloris blanc normal.

En sélectionnant le réglage Chaud, l'image apparait plus rouge. (image chaude)

Param. coul

Appuyez sur la touche / "Entrer" pour acceder au menu suivant tel que décrit ci-après, puis utilisez la / touche pour sélectionner une couleur. Appuyez sur "Entrer" pour confirmer votre selection.

• Rouge/Vert/Bleu/Cyan/Magenta/Jaune/Blanc: Utilisez / pour sélectionner Teinte/Saturation/Gain, puis utilisez / pour régler la valeur.
• Remise à zéro : Sélectionnez "Oui" pour rétablier les paramètres par défaut des réglages de la couleur.

Echelle Chroma.

Sélectionnez un type de matrice de couleur approprié entre AUTO, RVB, et YUV.

Signal

Automatic: Pour la sélection automatique du signal. Si vous utilisez cette fonction, les options Suivi et Fréquence ne seront pas disponibles ; si le signal n'est pas sélectionné automatiquement, les options Suivi et Fréquence seront disponibles pour que l'utiliseur puisse régler manuellement ces paramètres qui seront sauvégardés pour la prochaine utilisation du projeteur.
Suivi : Pour synchroniser le signal de l'affichage avec la carte graphique. Si l'image semble instable ou clignotante, utilisez cette fonction pour remedier au problème.
Fréquence : Pour modifier la fréquence des données de l'affichage afin qu'elle corresponde à celle de la carte graphique de l'ordinateur. Utilisez cette fonction uniquement si l'image semble cliqnoter verticalment.
Position Horiz.: Règle l'image à gauche ou à droite dans la zone de projection.
Position Vert.: Règle l'image en haut ou en bas dans la zone de projection.

Remise à zéro

Pour rétablier les paramètres d'affichage du menu IMAGE aux valeurs par défaut.

Format

Utilisez cette fonction pourCHOISIR le format d'image souhaite.

Pour modèles SVGA/XGA:

Source	480i/p	576i/p	1080i/p	720p	Résine
4:3	1024x768 centre
16:9	1024x576 centre
Natif	Affiche l'image d'origine sans redimensionnement.
Automatique (par défaut)	Si la source est 4:3, elle est automatiquement redimensionnée sur 1024 x 768Si la source est 16:9, elle est automatiquement redimensionnée sur 1024 x 576Si la source est 15:9, elle est automatiquement redimensionnée sur 1024 x 614Si la source est 16:10, elle est automatiquement redimensionnée sur 1024 x 640

Pour les modèles WXGA :

16:9 ou 16:10 en fonction du "Type d'écran".

Écran 16:10

Écran 16:10	480i/p	576i/p	1080i/p	720p	Résine
4:3	1066x800 centre
16:10	1280x800 centre
LBX	1280x960 centre, puis affichage central de l'image 1280x800.
Natif	1:1 mappage centré	Affichage par mappage 1:1, 1280 x 800	1280x720 Centré	1:1 mappage centré
Automatique (par défaut)	La source d'entrée sera adaptée à une zone d'affichage de 1280x800 et conserveva son rapport d'origine.Si la source est 4:3, elle est automatiquement redimensionnée sur 1066 x 800Si la source est 16:9, elle est automatiquement redimensionnée sur 1280 x 720Si la source est 15:9, elle est automatiquement redimensionnée sur 1280 x 768Si la source est 16:10, elle est automatiquement redimensionnée sur 1280 x 800

Ecran16:9

Écran 16:9	480i/p	576i/p	1080i/p	720p	Résine
4:3	960x720 centre
16:9	1280x720 centre
LBX	1280x960 centre, puis affichage central de l'image 1280x720.
Natif	1:1 mappage centré	Affichage par mappage 1:1, 1280 x 720	1280x720 Centré	1:1 mappage centré
Automatique (par défaut)	Lorsque ce format est sélectionné, le type d'écran devient automatiquement 16:9 (1280x720)Si la source est 4:3, elle est automatiquement redimensionnée sur 960 x 720Si la source est 16:9, elle est automatiquement redimensionnée sur 1280 x 720Si la source est 15:9, elle est automatiquement redimensionnée sur 1200 x 720Si la source est 16:10, elle est automatiquement redimensionnée sur 1152 x 720

Masquage

La fonction Masquage supprime le bruit video d'une image. Surbalayez l'image pour supprimer le bruit d'encodage video aux extrémités de la source video.

Remarque

Chaque E/S possède un "Masquage" qui lui est propre.
La fonction "Masquage" et "Zoom" ne peuvent être utilisées simultanément.

Zoom

Zoom avant et arrêté sur les images.

Déplacement image

Décale l'image projetée horizontally ou verticalement.

Trapèze V

Réglez la distorsion d'image verticale. Si l'image semble s'afficher sous la forme d'un trapèze, cette fonction permet de la rendre plus rectangulaire.

Remarque

Le réglage trapèze peut affecter l'affichage du menu OSD.

Trois dimensions

Mode 3D

Lien DLP: Sélectionnez la fonction "Lien DLP" pour appliquer les réglages optimaux pour une'utilisation de lunettes 3D avec architecture lien DLP.

• IR: Sélectionnéz la fonction "IR" pour appliquer les réglages optimaux pour une utilisation de lunettes 3D avec architecture IR.

3D---->2D

Trois dimensions : Pour sélectionner le format 3D.
G: Pour selectionner les données de I'oeil gauche.
D: Pour sélectionner les données de l'eel droit.

Format 3D

SBS (CàC): Utilisez ce mode pour sélectionner le format d'affichage "Côte à côte" du contenu 3D.
Haut et bas : Utilisez ce mode pour sélectionner le format d'affichage "Haut et bas" du contenu 3D.
Superposés : Utilisez ce mode pour sélectionner le format d'affichage "Superposés" du contenu 3D.

Invers. Sync 3D

• Appuyez sur "Marche" pour inverser le contenu des cadres de droite et de gauche.
  Appuyez sur "Arrêt" pour afficher le contenu des cadres par défaut.

REGLAGES

Langue

Choisissez la langue à utiliser pour le menu à l'écran. Appuyez sur la touche / /“Entrer” pour acceder au sous-menu, puis utilisez la touche / / / pour sélectionner la langue de votre choix. Appuyez sur “Entrer” pour confirmer toute sélection.

Projection

Règle l'image pour qu'elle corresponde à l'orientation du projecteur: position normale ou inversée, devant ou derrière l'écran. Inverse ou returne l'image en conséquence.

Pos. Menu

Choisissez l'emplacement du menu sur I'ecran.

Type d'écran (pour les modèles WXGA uniquement)

Choisissez entre 16:10 et 16:9 comme type d'écran.

Sécurité

Sécurité

• Marche : Sélectionnez “Marche” pour activer la vérification de sécurité au moment du démarrage du projecteur.
• Arrêt : Sélectionnez “Arrêt” pour démarrer le projecteur sans vérification de sécurité.

Sécurité Horloge

Utilisez cette fonction pour spécifique la durée de temps (mois/jour/heures) durant laquelle le projecteur peut être utilisé. Une fois ce laps de temps écoulé, il vous faudra dessaisir votre mot de passer.

Changer motasse

Première fois:

1. Appuyez sur "Entrer" pour saisir votre mot de passer.
2. Le mot de passer doit se composer de 4 chiffres.
3. Utilisez les boutons numérotés de la télécommande pour saisir votre mot de passer, puis appuyez sur la touche "Entrer" pour le confirmer.

Changer motasse:

1. Appuyez sur "Entrer" pour saisir l'ancien mot de passer.
2. Utilisez les boutons numérotés pour saisir votre mot de passer actuel, puis appuyez sur la touche "Entrer" pour confirmer.
3. Saisissez un nouveau mot de passer (4 chiffres) à l'aide des boutons numérotés de la télécommande, puis appuyez sur la touche "Entrer" pour le confirmer.
4. Saisissez une nouvelle fois le nouveau mot de passer, et appuyez sur "Entrer" pour confirmer.

Si un mot de passerincorrect est saisi 3 fois, le projecteur s'eteindra automatiquement.
Si vous avez oublie votre mot de passer, veuillez contacter votre centre d'assistance local.

Remarque

La valeur par défaut du mot de passée est "1234" (première fois).

ID Projecteur

L'ID du projecteur peut être configurée via le menu (plage de 0 à 99), et permet à l'utilisateur de contrôleur un projecteur individuel via RS232.

Arrangements audio

Muet

Coupe le son temporairement.

Volume

Règle le niveau du volume.

Entrée audio

Selectionne les sources d'entrée audio.

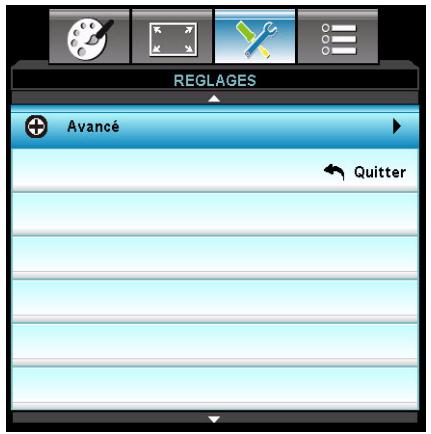

Avancé

Logo

Utilisez cette fonction pour sélectionner l'apparace de l'écran de démarrage. Si vous apportez des modifications, celles-ci prendront effet au prochain démarrage du projecteur.

Val. par défaut : Ecran de démarrage par défaut.
Neutre : Ecran de demarrage neutre.

Legendage

Utilisez cette fonction pour sélectionner l'apparace de l'écran de démarrage. Si vous apportez des modifications, celles-ci prendront effet au prochain démarrage du projecteur.

• Arrêt : Sélectionnez “Arrêt” pour désactiver les légendages.
  CC1: langue CC1 : Anglais américain.
  CC2: Langue CC2(en fonction de la chaîne TV de l'utilisateur): espagnol, français, portugais, allemand, danois.

OPTIONS

Source d'Entrée

Utilisez cette option pour activer/désactiver les sources d'entrée. Appuyez sur la touche / /“Entrer” pour acceder au sous-menu et selectionner les sources de votrechioix. Appuyez sur “Entrer” pour confirmer votre sélection. Le projeteur ne recherche pas les sources non selectionnées.

Verr. Source

Marche: Le projecteur recherche unquivalent la source d'entree effective.
- Arrêt : Le projecteur recherche d'autres signaux si le signal d'entrée courant est perdu.

Haute Altitude

Lorsque "Marche" est sélectionné, les ventilateurs tourneront plus rapidement. Cette fonction est utile dans les régions de haute altitude où l'air se rafie.

Remarque

Si le filtré à poussière est installé, le mode Haute altitude doit être activé manuellement. Le filtré à poussière est facultatif et peut ne pas s'avérer nécessaire dans certaines régions.

Infos Cachées

Marche : Sélectionnez “Marche” pour masquer les messages d'informations.
Arrêt : Sélectionnez “Arrêt” pour “afficher” les messages.

Clavier Verrouille

Lorsque la fonction de Clavier Verrouillé est "activée", le panneau de contrôle sera verrouillé ; néanmoins, le projecteur pourra être contrôle via la télécommande. En selectionnant "Arrêt", vous pourrez à nouveau utiliser le panneau de contrôle.

Remarque

Pour désactiver le Clavier Verrouillé, appuyez pendant 5 secondes sur la touche "Entrer" du projecteur.

Mire

Affiche un mire. Les motifs disponibles sont Grille, Motif blanc et Aucun.

Fonction IR

Sélectionnez "Marche" pour activer le récepteur IR. Sélectionnez "Arrêt" pour désactiver le récepteur IR.

Couleur Arr Plan

Utilisez cette fonction pour afficher un écran "Noir", "Rouge", "Bleu", "Vert" ou "Blanc" lorsqu'aucun signal n'est détecté.

Réglages télécommande

Permet à l'utilisateur de définir une touche de raccourci sur la télécommande pour exécuter une fonction à sélectionner dans le menu OSD.

Avancé

Allumage direct

Délectionnez "Marche" pour activer le mode d'allumage direct. Si l'apparil est sous tension, le projecteur demarrera automatiquement sans avoir à appuyer sur la touche "O" du panneau de contrôle du projecteur ou de la télécommande.

Arrêt Auto (min)

Règle l'intervalle du compte à rebours. Le compte à rebours débutera lorsqu'il n'y aaucun signal envoyé au projecteur. Le projecteur s'eteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Mode Veille (min)

Règle l'intervalle du compte à rebours. Le compte à rebours débutera qu'il y ait ou non un signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Résumé rapide

Si le projecteur s'eteint accidentellement, cette fonction permet de le redémarrer instantanément dans les 100 secondes suivant l'arrêt.

Mode puissance(Veille)

Spécifiez si la fonction SORTIE VGA reste ou non active une fois le projecteur en mode veille (étéint mais toujours relié à l'alimentation secteur).

Eco : La fonction SORTIE VGA ne sera plus active une fois le projecteur en mode veille.
Actif : La fonction SORTIE VGA et SORTIE AUDIO resteront actives une fois le projecteur en mode veille.

Remarque

Lorsque le mode d'alimentation (veille) est regle sur Eco (<0,5W), la sortie VGA et la boucle audio seront desactivées une fois le projecteur en mode veille.

Paramètres Lampe

Heures lampe

Affiche la durée de projection.

Rappel de lampe

Sélectionnez cette fonction pour afficher ou masquer le message vous avertissant que la lampe doit être remplaçaée.

Mode Lumineux

Lumineux : Choisissez "Lumineux" pour augmenter la luminosité.
- Dynamic : Choisissez "Dynamique" pour atténuer la lampe du projecteur, ce qui diminuera la consommation électrique et prolongera la durée de vie de la lampe jusqu'à 133% .
Eco+: Choisissez "Eco+" pour atténuer la lampe du projecteur qui détectera automatiquement le niveau de luminosité du contenu affché et permettra ainsi de diminuer la consommation électrique (jusqu'à 70 pourcent) durant les périodes d'inactivité.

Mise à zéro lampe

Réinitialise le compteur de la lampe après son remplacement.

Paramètres optionnels filtré

Filtre optionnel installé

Selectionnez "Oui" si un filtré à poussière optionnel est installé.

Heures d'utilisation filtré

Affiche la durée de fonctionnement écoulée du filtré (en heures).

Rappel filtré

Règle l'affichage du rappel de remplacement du filtre.

Remise à zéro filtré

Réinitialise le compteur du filtré après son remplacement.

Remise à zéro

Selectionnez "Oui" pour rétablit tous les paramètres d'affichage des menus aux valeurs par défaut.

Annexe

Installation du filtré à poussière

Pour installer le filtré à poussière, procédez comme suit:

1. Alignez le filtré avec la position de ces deux crochets (n. 1 et n. 2), puis appuyez pour fermer le projecteur de la gauche vers la droite.
2. Appuyez sur l'emplacement du dernier crochet (n. 3) jusqu'à entendre un déclic.

1. Allumez le projecteur, appuyez sur “Menu”, puis sélectionnez OPTIONS > Paramètres optionnels filtré > Filtre optionnel installé et sélectionnez “Oui”.
2. Nettoyez régulierement le filtré à poussière.

Le filtré à poussière devrait être nettoyé ou remplace périodiquement (il est recommandé de le faire toutes les 500 heures ou après 3 mois d'utilisation). S'il n'est pas nettoyé régulièrement, il peut se boucher avec la poussière et empêcher laonne ventilation du projecteur. Cela peut cause une surchauffe et endommager le projecteur. Si le projecteur est utilisé dans un environnement poussièux, veillez à nettoyer ou à remplacer le filtré plus fréquement.

1. Pour-retirer le filtré à poussière, détachez-le du crochet supérieur gauche.
2. Allumez le projecteur, appuyez sur "Menu", puis selectionnez OPTIONS > Paramétres optionnels filtré > Filtre optionnel installé et selectionnez "Non" si vous retirez le filtré et ne le réinstallé pas.

Remplacement de la lampe

Au fur et à mesure que le projecteur fonctionne, la luminosité de la lampe du projecteur diminue progressivement et la lampe devient de plus en plus sensible à la casse. Nous recommendons de replacer la lampe si un message d'advertissement s'affiche. N'essayez pas de replacer la lampe vous-même. Prenez contact avec un technicien de maintenance qualifié pour le Replacement.

Remarque

Lorsque vous éteignez le projeteur, la lampe est encore extrémement chaude. Si vous touchez la lampe, vous risquè de vous brûler les doits. Lorsque vous remplacez la lampe, attendez au moins 45 minutes pour que la lampe refroidisse.
Ne touchez pas le verre de la lampe, a aucun moment. La lampe risque d'exploser en cas de mauvaise manipulation, voire du seul fait de toucher le verre de la lampe.
La durée de vie de la lampe peut varier d'une lampe à l'autre et en fonction de l'environnement d'utilisation. Il n'est pas garanti que toutes les lampes auront la même durée de vie. Certaines lampes peuvent tomber en panne ou avoir une durée de vie plus courte que d'autres lampessemblables.
Une lampe peut exploser en raison de vibrations, de chocs ou de dégradations après des heures d'utilisation, car sa durée de vie tire à sa fin. Le risque d'explosion peut varier en fonction de l'environnement ou des conditions dans lesquelles le projecteur et la lampe sont utilisés.
- Portez des gants et des lunettes de protection lorsque vous montez ou demontez la lampe.
Des cycles de marche-arrêt plus rapides endommagent la lampe et réduisent sa durée de vie. Attendez au moins 5 minutes pour éteindre le projeteur après la mise sous tension.
N'utilise pas la lampe à proximé de papier, de tissu, ou d'autres matériaux inflammables, et ne la couvre pas avec de tels matériaux.
N'utilise pas la lampe dans une atmophère contenant une substance inflammable, comme un diluant.
Aérez convenablement la zone ou la pièce lorsque vous utilisez la lampe dans une atmophère d'oxygène (à l'air). En cas d'inhalation d' ozone, cela peut provoquer des maux de tête, des nausees, des étoudissements et d'autres symptomes.
La lampe contient du mercure inorganique. Si la lampe éclate, le mercure à l'intérieur de la lampe est exposé. Quittez la zone immédiatement si la lampe se brise en cours de fonctionnement, et aéré la zone pendant au moins 30 minutes afin d'éviter d'inhaler de vapeurs de mercure. Sinon, cela pourrait être préjudiciable à votre santé.

1. Eteignez le projecteur.
2. Debranche le cordon d'alimentation.
3. Desserrez la vis sur le côté du couvercle de la lampe. 1
4. Soulevez le couvercle. 2
5. Desserrez les vis du module de la lampe. 3
6. Soulevez la poignée et sortie lentement et soigneusement le module de la lampe. 4
7. Insérez le nouveau module de lampe dans le projecteur et serrez les vis.
8. Remettez en place le couvercle de la lampe et serrez la vis.
9. Allumez le projecteur. Si la lampe ne s'allume pas après la période de chauffe, essayez de réinstaller la lampe.
10. Réinitialisez le compteur de la lampe. Reportez-vous au menu "OPTIONS > Paramètres Lampe".

Remarque

• Mettez les lampes usagées au rebut conformément à la règlementation locale.
  Veillez à ce que les vis soient bien serrées. Des vis mal serrées peuvent cause des blessures ou des accidents.
  Etantdonnedeqela lampeestenverre,ne la faites pastomber et ne la rayezpas.
  Ne réutilise pas les lampes usagées. Ceci pourrait provoquer l'explosion de la lampe.
  Veillez a étéindre le projecteur et à débrancher le cordon d'alimentation avant de replacer la lampe.
  N'tilisez pas le projecteur avec le couvercle de la lampe enlevé.

Montage au plafond

1. Pour éviter d'endommager votre projecteur, veuillez utiliser le kit de fixation au plafond d'Optoma.
2. Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux specifications suivantes :

Type de vis : M4*3
Longueur maximale de vis : 8mm
Longueur minimale de vis : 6mm

Unité : mm

Remarque

Veuillez noter que des dommages suite à une mauvaise installation annuleront la garantie.

Avertissement

1. Si vous achetez une monture de plafond chez une autre société, veuillez vous assurer d'utiliser la talle de vis correcte. La longueur de la vis dépendra de l'épaissur de la plaque de montage.
2. Assurez-vous de garder au moins 10 cm d'écart entre le plafond et le bas du projecteur.
3. Eviter d'installer le projecteur pres d'une source chaude.

Modes de compatibilité

Compatibilité avec ordinateur

Signal	Résolution	Taux de rafraîchissement (Hz)	Remarques sur les ordinateurs Mac
VGA	640 x 480	60/67/72/85	Mac 60/72/85
SVGA	800 x 600	60(*2)/72/85/120(*2)	Mac 60/72/85
XGA	1024 x 768	60(*2)/70/75/85/120(*2)	Mac 60/70/75/85
HDTV(720P)	1280 x 720	50/60(*2)/120(*2)	Mac 60
WXGA	1280 x 768	60/75/85	Mac 60/75/85
	1280 x 800	60	Mac 60
	1366 x 768	60	Mac 60
SXGA	1280 x 1024	60	Mac 60/75
SXGA+	1400 x 1050	60
UXGA	1600 x 1200	60
HDTV(1080p)	1920 x 1080	60	Mac 60
WUXGA	1920 x 1200(*1)	60	Mac 60

(1)1920 x 1200 @60hz prend uniquement en charge le clignotement réduit
(^2) Synchronisation 3D pour projecteur True 3D

Signal d'entrée HDMI

Signal	Résolution	Taux de rafraîchissement (Hz)	Remarques sur les ordinateurs Mac
VGA	640 x 480	60	Mac 60/72/85
SVGA	800 x 600	60(*2)/72/85/120(*2)	Mac 60/72/85
XGA	1024 x 768	60(*2)/70/75/85/120(*2)	Mac 60/70/75/85
SDTV(480I)	640 x 480	60
SDTV(480P)	640 x 480	60
SDTV(576I)	720 x 576	50
SDTV(576P)	720 x 576	50
WSVGA(1024X600)	1024 x 600	60
HDTV(720p)	1280 x 720	50(*2)/60/120(*2)	Mac 60
WXGA	1280 x 768	60/75/85	Mac 75
	1280 x 800	60	Mac 60
	1366 x 768	60	Mac 60
WXGA+	1440 x 900	60	Mac 60
SXGA	1280 x 1024	60/75/85	Mac 60/75
SXGA+	1400 x 1050	60
UXGA	1600 x 1200	60
HDTV(1080I)	1920 x 1080	50/60
HDTV(1080p)	1920 x 1080	24/30/50/60	Mac 60
WUXGA	1920 x 1200(*1)	60	Mac 60

(1)1920 x 1200 @60hz prend uniquement en charge le clignotement réduit
(^2) Synchronisation 3D pour projecteur True 3D

Tableau de compatibilité video True 3D

Résolutions d'entrée	Entrée HDMI 1.4a 3D	Temps d'entrée
		1280 X 720P @ 50Hz	Haut - et - bas
		1280 X 720P @ 60Hz	Haut - et - bas
		1280 X 720P @ 50Hz	Frame packing (paquet d'images)
		1280 X 720P @ 60Hz	Frame packing (paquet d'images)
		1920 X 1080i @50 Hz	Côte à côte (moitié)
		1920 X 1080i @60 Hz	Côte à côte (moitié)
		1920 X 1080P @24 Hz	Haut - et - bas
		1920 X 1080P @24 Hz	Frame packing (paquet d'images)
	HDMI 1.3	1920 x 1080i @ 50Hz	Côte à côte (moitié)	Mode SBS (côte à côte) activé
		1920 x 1080i @ 60Hz
		1280 X 720P @ 50Hz
		1280 X 720P @ 60Hz
		1920 x 1080i @ 50Hz	Haut - et - bas	Mode TAB (haut et bas) activé
		1920 x 1080i @ 60Hz
		1280 X 720P @ 50Hz
		1280 X 720P @ 60Hz
		480i	HQFS	Format 3D superposé

Si l'entrée 3D est reglee sur 1080p@24hz, le DMD affichera en intégral multiple sous le mode 3D mode
1080i@25hz et 720p@50hz fonctionneront à 100hz ; les autres temps 3D fonctionneront à 120hz

Compatibilité video

NTSC	NTSC M/J, 3.58MHz, 4.43MHz
PAL	PAL B/D/G/H/I/M/N, 4.43MHz
SECAM	SECAM B/D/G/K/K1/L, 4.25/4.4 MHz
Composante	480i/p, 576i/p, 720p(50/60Hz), 1080i(50/60Hz)1080P(24/50/60Hz)
SDTV	480i/p, 576i/p
HDTV	720p(50/60Hz), 1080i(50/60Hz), 1080P(50/60Hz)

Code IR

Code client: 32CD
Code clé	Définition clé d'impression
81	Alimentation Marche / Arrêt
3E	Sélecteur
C3	Source
97	Utilisateur
C4	Re-Sync
CB	G
CC	D
C6	Flèche haut
C8	Flèche gauche
C9	Flèche droite
C7	Flèche bas
C5	Entrer
CA	Entrer
N/A	Laser
C1	Page+
95	Mode
C2	Page -
85	Trapèze+
84	Trapèze-
8C	Volume +
8F	Volume -
87	Luminosite/1
88	Menu/2
89	Zoom/3
86	HDMI/4
8B	Gel/5
8A	Sourdine AV/6
83	S-Video/7
8E	VGA/8
8D	Vidéo/9
94	Contraste
96	Eco+
93	Trois dimensions

Les codes IR ci-dessous sont uniquement destinés aux réglages télécommande définis par l'utilisateur.

79	Arrêt (pression unique)
82	Arrêt
80	Démarriage
9A	VGA2

Commandes RS232 et Liste des Fonctions du Protocole RS232

Rôle de la broche RS232

D-Sub 9 broches (côté projecteur)

1	1 CD
2	RXD
3	TXD
4	DTR
5	GND
6	DSR
7	RTS
8	CTS
9	RI

Listedes fils (côté cable)

C1	COULEUR	C2
1	Noir	1
2	Marron	3
3	Rouge	2
4	Orange	6
5	Jaune	5
6	Vert	4
7	Bleu	8
8	Violet	7
9	Blanc	9
SHELL	DW	SHELL

Listedes Fonctions du Protocole RS232

Débit en bauds : 9600

Bits de données : 8

Parité : Aucun

Bits d'arrêt : 1

Contrôle de flux: Aucun

UART16550 FIFO : Désactiver

Retour Projecteur (Avec succès): P

Retour Projecteur (Échec) : F

XX=01-99, ID du projecteur,

XX=00 pour tous les projecteurs

Remarque

Il y a un < CR> après toutes les commandes ASCII.
- OD est le code HEX correspondant à en code ASCII.

SEND to projector

232 ASCII Code	HEX Code Description	Function
~XX00 1	7E 30 30 30 30 20 31 0D		Power ON
~XX00 0	7E 30 30 30 30 20 30 0D		Power OFF	(0/2 for backward compatible)
~XX00 1 ~nnnn	7E 30 30 30 30 20 31 20 a 0DPower ON with Password		~nnnn = -0000 (a=7E 30 30 30 30) ~9999 (a=7E 39 39 39 39)
~XX01 1	7E 30 30 30 31 20 31 0D		Resync
~XX02 1	7E 30 30 30 32 20 31 0D		AV Mute	On
~XX02 0	7E 30 30 30 32 20 30 0D		Mute	Off (0/2 for backward compatible)
~XX03 1	7E 30 30 30 33 20 31 0D	On
~XX03 0	7E 30 30 30 33 20 30 0D	Off (0/2 for backward compatible)
~XX04 1	7E 30 30 30 34 20 31 0D		Freeze
~XX04 0	7E 30 30 30 34 20 30 0D		Unfreeze	(0/2 for backward compatible)
~XX05 1	7E 30 30 30 35 20 31 0D		Zoom Plus
~XX06 1	7E 30 30 30 36 20 31 0D		Zoom Minus
~XX12 1	7E 30 30 31 32 20 31 0D		Direct Source Commands	HDMI
~XX12 5	7E 30 30 31 32 20 35 0D		VGA1
~XX12 6	7E 30 30 31 32 20 36 0D		VGA 2
~XX12 8	7E 30 30 31 32 20 38 0D		VGA1 Component
~XX12 9	7E 30 30 31 32 20 39 0D		S-Video
~XX12 10	7E 30 30 31 32 20 31 30 0D		Video
~XX12 13	7E 30 30 31 32 20 31 33 0D		VGA 2 Component
~XX20 1	7E 30 30 32 30 20 31 0D		Display Mode	Presentation
~XX20 2	7E 30 30 32 30 20 32 0D		Bright
~XX20 3	7E 30 30 32 30 20 33 0D		Movie
~XX20 4	7E 30 30 32 30 20 34 0D		sRGB
~XX20 5	7E 30 30 32 30 20 35 0D		User
~XX20 7	7E 30 30 32 30 20 37 0D		Blackboard
~XX20 9	7E 30 30 32 30 20 39 0D		3D
~XX21 n	7E 30 30 32 31 20 a 0D		Brightness	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX22 n	7E 30 30 32 32 20 a 0D		Contrast	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX23 n	7E 30 30 32 33 20 a 0D		Sharpness	n = 1 (a=31) ~ 15 (a=31 35)
~XX24 n	7E 30 30 32 34 20 a 0D		Color Settings/White	Red n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX25 n	7E 30 30 32 35 20 a 0D		Color Settings/White	Green n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX26 n	7E 30 30 32 36 20 a 0D		Color Settings/White	Blue n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX33 1	7E 30 30 33 33 20 31 0D		Reset
~XX34 n	7E 30 30 33 34 20 a 0D		BrilliantColorTM	n = 1 (a=30) ~ 10 (a=31 30)
~XX35 1	7E 30 30 33 35 20 31 0D		Gamma	Film
~XX35 2	7E 30 30 33 35 20 32 0D		Video
~XX35 3	7E 30 30 33 35 20 33 0D		Graphics
~XX35 4	7E 30 30 33 35 20 34 0D		Standard
~XX36 1	7E 30 30 33 36 20 31 0D		Color Temp.	Warm
~XX36 2	7E 30 30 33 36 20 32 0D		Color Space	Medium
~XX36 3	7E 30 30 33 36 20 33 0D		Color Space	Cold
~XX37 1	7E 30 30 33 37 20 31 0D		Auto
~XX37 2	7E 30 30 33 37 20 32 0D		RGB\ RGB(0-255)
~XX37 3	7E 30 30 33 37 20 33 0D		YUV
~XX37 4	7E 30 30 33 37 20 34 0D		RGB(16 - 235)
~XX37 n	7E 30 30 37 33 20 a 0D		Signal	Frequency n = -5 (a=2D 35) ~ 5 (a=35) By signal
~XX91 n	7E 30 30 39 31 20 a 0D		Automatic	n = 0 disable; n = 1 enable
~XX74 n	7E 30 30 37 34 20 a 0D		Phase	n = 0 (a=30) ~ 31 (a=33 31) By signal
~XX75 n	7E 30 30 37 35 20 a 0D		H. Position	n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX76 n	7E 30 30 37 36 20 a 0D		V. Position	n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX45 n	7E 30 30 34 34 20 a 0D		Color (Saturation)	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX44 n	7E 30 30 34 35 20 a 0D		Tint	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX60 1	7E 30 30 36 30 20 31 0D		Format	4:3
~XX60 2	7E 30 30 36 30 20 32 0D			16:9
~XX60 3	7E 30 30 36 30 20 33 0D			16:10(WXGA)
~XX60 5	7E 30 30 36 30 20 35 0D			LBX
~XX60 6	7E 30 30 36 30 20 36 0D			Native
~XX60 7	7E 30 30 36 30 20 37 0D			Auto
~XX61 n	7E 30 30 36 31 20 a 0D		Edge mask	n = 0 (a=30) ~ 10 (a=31 30)
~XX62 n	7E 30 30 36 32 20 a 0D		Zoom	n = -5 (a=2D 35) ~ 25 (a=32 35)
~XX63 n	7E 30 30 36 33 20 a 0D		H Image Shift	n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)
~XX64 n	7E 30 30 36 34 20 a 0D		V Image Shift	n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)
~XX66 n	7E 30 30 36 36 20 a 0D		V Keystone	n = -40 (a=2D 34 30) ~ 40 (a=34 30)
~XX230 1	7E 30 30 32 33 30 20 31 0D		3D Mode	DLP-Link
~XX230 3	7E 30 30 32 33 30 20 31 0D		3D Mode	IR
~XX400 0	7E 30 30 34 30 30 20 30 0D		3D→2D	3D
~XX400 1	7E 30 30 34 30 30 20 31 0D			L
~XX400 2	7E 30 30 34 30 30 20 32 0D			R
~XX405 0	7E 30 30 34 30 35 20 30 0D		3D Format	Auto
~XX405 1	7E 30 30 34 30 35 20 31 0D			SBS
~XX405 2	7E 30 30 34 30 35 20 32 0D			Top and Bottom
~XX405 3	7E 30 30 34 30 35 20 33 0D			Frame sequential
~XX231 0	7E 30 30 32 33 31 20 30 0D		3D Sync Invert	On
~XX231 1	7E 30 30 32 33 31 20 31 0D		3D Sync Invert	Off
~XX70 1	7E 30 30 37 30 20 31 0D		Language	English
~XX70 2	7E 30 30 37 30 20 32 0D			German
~XX70 3	7E 30 30 37 30 20 33 0D			French
~XX70 4	7E 30 30 37 30 20 34 0D			Italian
~XX70 5	7E 30 30 37 30 20 35 0D			Spanish
~XX70 6	7E 30 30 37 30 20 36 0D			Portuguese
~XX70 7	7E 30 30 37 30 20 37 0D			Polish
~XX70 8	7E 30 30 37 30 20 38 0D			Dutch
~XX70 9	7E 30 30 37 30 20 39 0D			Swedish
~XX70 10	7E 30 30 37 30 20 31 30 0D			Norwegian/Danish
~XX70 11	7E 30 30 37 30 20 31 31 0D			Finnish
~XX70 12	7E 30 30 37 30 20 31 32 0D			Greek
~XX70 13	7E 30 30 37 30 20 31 33 0D			Traditional Chinese
~XX70 14	7E 30 30 37 30 20 31 34 0D			Simplified Chinese
~XX70 15	7E 30 30 37 30 20 31 35 0D			Japanese
~XX70 16	7E 30 30 37 30 20 31 36 0D			Korean
~XX70 17	7E 30 30 37 30 20 31 37 0D			Russian
~XX70 18	7E 30 30 37 30 20 31 38 0D			Hungarian
~XX70 19	7E 30 30 37 30 20 31 39 0D			Czech
~XX70 20	7E 30 30 37 30 20 32 30 0D			Arabic
~XX70 21	7E 30 30 37 30 20 32 31 0D			Thai
~XX70 22	7E 30 30 37 30 20 32 32 0D			Turkish
~XX70 23	7E 30 30 37 30 20 32 33 0D			Farsi
~XX70 25	7E 30 30 37 30 20 32 33 0D			Vietnamese
~XX70 26	7E 30 30 37 30 20 32 33 0D			Indonesian
~XX70 27	7E 30 30 37 30 20 32 33 0D			Romanian
~XX71 1	7E 30 30 37 31 20 31 0D		Projection	Front-Desktop
~XX71 2	7E 30 30 37 31 20 32 0D			Rear-Desktop
~XX71 3	7E 30 30 37 31 20 33 0D			Front-Ceiling
~XX71 4	7E 30 30 37 31 20 34 0D			Rear-Ceiling
~XX72 1	7E 30 30 37 32 20 31 0D		Menu Location	Top Left
~XX72 2	7E 30 30 37 32 20 32 0D			Top Right
~XX72 3	7E 30 30 37 32 20 33 0D			Centre
~XX72 4	7E 30 30 37 32 20 34 0D			Bottom Left
~XX72 5	7E 30 30 37 32 20 35 0D			Bottom Right
(WXGA only)
~XX90 1	7E 30 30 39 31 20 31 0D		Screen Type	16:10
~XX90 0	7E 30 30 39 31 20 30 0D			16:9
~XX77 n	7E 30 30 37 37 20 aabbcc 0D Security		Security Timer	Month/Day/Hour n = mm/dd/hmm= 00 (aa=30 30) ~ 12 (aa=31 32)dd = 00 (bb=30 30) ~ 30 (bb=33 30)hh= 00 (cc=30 30) ~ 24 (cc=32 34)
~XX78 1~XX78 0 ~nnnn	7E 30 30 37 38 20 31 0D7E 30 30 37 38 20 32 20 a 0D		Security Settings	EnableDisable(0/2 for backward compatible)~nnnn = -0000 (a=7E 30 30 30 30)~9999 (a=7E 39 39 39 39)
~XX79 n	7E 30 30 37 39 20 a 0D	Projector ID	n = 00 (a=30 30) ~ 99 (a=39 39)
~XX80 1~XX80 0~XX81 n	7E 30 30 38 30 20 31 0D7E 30 30 38 30 20 30 0D7E 30 30 38 31 20 a 0D	MuteVolume(Audio)	OnOff (0/2 for backward compatible)n = 0 (a=30) ~ 10 (a=31 30)
~XX82 1~XX82 3~XX88 0~XX88 1~XX88 2~XX89 0~XX89 1~XX89 3	7E 30 30 38 32 20 31 0D7E 30 30 38 32 20 33 0D7E 30 30 38 38 20 30 0D7E 30 30 38 38 20 31 0D7E 30 30 38 38 20 32 30 0D7E 30 30 38 38 39 20 30 30 0D7E 30 30 38 38 39 20 31 0D7E 30 30 38 38 39 20 33 0D	LogoClosed CaptioningAudio Input	DefaultNeutralOffcc1cc2DefaultAudio1Audio2
~XX100 1~XX100 0~XX101 1~XX101 0~XX102 1~XX102 1~XX102 0~XX103 1~XX103 0~XX195 0~XX195 1~XX195 2~XX11 0~XX11 1	7E 30 30 31 30 30 20 31 0D7E 30 30 31 30 30 20 30 0D7E 30 30 31 30 31 20 31 0D7E 30 30 31 30 31 20 30 0D7E 30 30 31 30 32 20 31 0D7E 30 30 31 30 32 20 30 0D7E 30 30 31 30 33 20 30 0D7E 30 30 31 30 33 20 30 0D7E 30 30 31 30 33 20 30 0D7E 30 30 31 30 35 20 30 0D7E 30 30 31 39 35 20 31 0D7E 30 30 31 39 35 20 32 0D7E 30 30 31 39 35 20 32 0D7E 30 30 31 39 35 20 32 0D	Source LockHigh AltitudeInformation HideKeypad LockOff Test PatternIR Function	OnOff (0/2 for backward compatible)OnOff (0/2 for backward compatible)OnOff (0/2 for backward compatible)GridWhite PatternOff
~XX104 1~XX104 2~XX104 3~XX104 4~XX104 5	7E 30 30 31 30 34 20 31 0D7E 30 30 31 30 34 20 32 0D7E 30 30 31 30 34 20 33 0D7E 30 30 31 30 34 20 34 0D7E 30 30 31 30 34 20 35 0D	Background Color	BlueBlackRedGreenWhite
~XX105 1	7E 30 30 31 30 35 20 31 0D	Advanced	Direct Power On	On
~XX105 0	7E 30 30 31 30 35 20 30 0D			Off (0/2 for backward compatible)
~XX106 n	7E 30 30 31 30 36 20 a 0D		Auto Power Off (min)	n = 0 (a=30) ~ 180 (a=31 38 30)
~XX107 n	7E 30 30 31 30 37 20 a 0D		Sleep Timer (min)	n = 0 (a=30) ~ 990 (a=39 39 39)
~XX115 1	7E 30 30 31 31 35 20 31 0D		Quick Resume	On
~XX115 0	7E 30 30 31 31 35 20 30 0D			Off (0/2 for backward compatible)
~XX114 1	7E 30 30 31 31 34 20 31 0D		Power Mode(Standby)	Eco.<=0.5W)
~XX114 0	7E 30 30 31 31 34 20 30 0D			Active (0/2 for backward
compatible)
~XX109 1	7E 30 30 31 30 39 20 31 0D		Lamp Reminder	On
~XX109 0	7E 30 30 31 30 39 20 30 0D			Off (0/2 for backward compatible)
~XX110 1	7E 30 30 31 31 30 20 31 0D		Brightness Mode	Bright
~XX110 3	7E 30 30 31 31 30 20 33 0D			Eco*
~XX110 4	7E 30 30 31 31 30 20 34 0D			Dynamic
~XX111 1	7E 30 30 31 31 31 20 31 0D		Lamp Reset	Yes
~XX111 0	7E 30 30 31 31 31 20 30 0D	No (0/2 for backward compatible)
~XX322 0	7E 30 30 33 32 32 20 30 0D	Filter Reminder		Off
~XX322 1	7E 30 30 33 32 32 20 31 0D			300 hr
~XX322 2	7E 30 30 33 32 32 20 32 0D			500 hr
~XX322 3	7E 30 30 33 32 32 20 33 0D			800 hr
~XX322 4	7E 30 30 33 32 32 20 34 0D			1000 hr
~XX323 1	7E 30 30 33 32 33 20 31 0D	Filter Reset		Yes
~XX323 0	7E 30 30 33 32 33 20 30 0D			No
~XX112 1	7E 30 30 31 31 32 20 31 0D	Reset		Yes
~XX99 1	7E 30 30 39 39 20 31 0D	RS232 Alert Reset	Reset System Alert
~XX21 n	7E 30 30 32 30 30 20 n 0D	Display message on the OSD		n: 1-30 characters
SEND to emulate Remote
~XX140 10	7E 30 30 31 34 30 20 31 30 0D			Up
~XX140 11	7E 30 30 31 34 30 20 31 31 0D			Left
~XX140 12	7E 30 30 31 34 30 20 31 32 0D			Enter (for projection MENU)
~XX140 13	7E 30 30 31 34 30 20 31 33 0D			Right
~XX140 14	7E 30 30 31 34 30 20 31 34 0D			Down
~XX140 15	7E 30 30 31 34 30 20 31 35 0D			Keystone +
~XX140 16	7E 30 30 31 34 30 20 31 36 0D			Keystone -
~XX140 17	7E 30 30 31 34 30 20 31 37 0D			Volume -
~XX140 18	7E 30 30 31 34 30 20 31 38 0D			Volume +
~XX140 19	7E 30 30 31 34 30 20 31 39 0D			Brightness
~XX140 20	7E 30 30 31 34 30 20 32 30 0D			Menu
~XX140 21	7E 30 30 31 34 30 20 32 31 0D			Zoom
~XX140 28	7E 30 30 31 34 30 20 32 38 0D			Contrast
SEND from projector automatically
232 ASCII Code	HEX Code	Function	Projector Return	Description
when Standby/Warming/Cooling/Out of Range/Lamp fail/Fan Lock/Over Temperature/Lamp Hours Running Out/Cover Open
			INFOon	n: 0/1/2/3/4/6/7/8/ = Standby/Warming/Cooling/Out of Range/Lamp fail/Fan Lock/Over Temperature/Lamp Hours Running Out/Cover Open

READ from projector

232 ASCII Code	HEX Code	Function	Projector Return	Description
~XX121 1	7E 30 30 31 32 31 20 31 0D	Input Source Commands	OKn	n: 0/1/2/3/4/5= None/VGA1/VGA2/Video/S-Video/HDMI
~XX122 1	7E 30 30 31 32 20 31 0D	Software Version	Okdddd	ddd: FW version
~XX123 1	7E 30 30 31 32 33 20 31 0D	Display Mode	OKn	n: 0/1/2/3/4/5/6/7/
None/Presentation/Bright/Movie/sRGB/User/Blackboard./3D
~XX124 1	7E 30 30 31 32 34 20 31 0D	Power State	OKn	n: 0/1 = Off/On
~XX125 1	7E 30 30 31 32 35 20 31 0D	Brightness	OKn
~XX126 1	7E 30 30 31 32 36 20 31 0D	Contrast	OKn
~XX127 1	7E 30 30 31 32 37 20 31 0D	Aspect Ratio	OKn (WXGA)	n: 0/1/2/3/4 = 4:3/16:9 or 16:10/LBX/Native/AUTO
			(SVGA/XGA)	n: 0/1/2/3/4 = 4:3/16:9/LBX/Native/AUTO
*16:9 or 16:10 depend on Screen Type setting
~XX128 1	7E 30 30 31 32 38 20 31 0D	Color Temperature	OKn	n: 0/1/2 = Warm/Medium/Cold
~XX129 1	7E 30 30 31 32 39 20 31 0D	Projection Mode	OKn	n: 0/1/2/3 = Front-Desktop/Rear-
Desktop/ Front-Ceiling/ Rear-Ceiling
~XX150 1	7E 30 30 31 35 30 20 31 0D	Information	OKabbbbccddde	a: 0/1 = Off/Onbbb: LampHourcc: source
00/01/02/03/04/05/				= None/VGA1/VGA2/Video/S-Video/HDMI
				ddd: FW version
				e : Display mode 0/1/2/3/4/5/6/7
None/Presentation/Bright/Movie/sRGB/User/Blackboard/3D
~XX151 1	7E 30 30 31 35 31 20 31 0D	Model name	OKn	n:1/2/3/4/5=
S2010/S2015/X2010/X2015/W2015
~XX108 1	7E 30 30 31 30 38 20 31 0D	Lamp Hours	OKbbb	bbb: LampHour
~XX108 2	7E 30 30 31 30 38 20 31 0D	Cumulative Lamp Hours	OKbbb	(5 digits) Total Lamp Hours
~XX321 1	7E 30 30 33 32 31 20 31 0D	Filter Usage Hours	OKbbb	bbb: Filter Usage Hours

Dépannage

Veuillez vous reporter aux symptômes et aux solutions disponibles ci-dessous avant d'envoyer le projecteur en réparation. Si le problème persiste, contactez votre revendeur local ou un centre de service. Veuillez également vous reporter à "Messages des tímoins DEL".

Démarrage

Sieldomne'sallume:

Assurez-vous que le cordon d'alimentation est correctement branché sur le projecteur et que l'autre extrémité est branchée sur une prise secteur.
Appuyez de nouveau sur le bouton d'alimentation.
Débranchez le cordon d'alimentation et patientez un court instant, puis rebranchez-le et appuyez de nouveau sur le bouton d'alimentation.


Si la recherche de la source s'affiche :

• Appuyez sur SOURCE sur le projecteur ou sur Source sur la télécommande pour sélectionner une source d'entrée active.
  Assurez-vous que la source externe est allumée et connectée.
  Pour brancher un ordinateur, vérifie que le port video exter de votre ordinateur portable est allumé. Reportez-vous au manuel de l'ordinateur.

Si I'image n'est pas mise au point :

Pendant que le menu est affiché à l'écran, ajustez la bague de mise au point. (La taille de l'image ne doit pas changer; si c'est le cas, vous étés en train de régler le zoom, et non la mise au point.)
Vérifiez l'objetif du projecteur pour voir s'il a besoin d'un nettoyage.

Si l'image est instable ou scintille pour une connexion à un ordinateur :
- Appuyez sur "Menu", Sélectionnez IMAGE > Avancé > Signal et réglez l'option Suivi ou Fréquence.

Télécommande

Si la télécommande ne fonctionne pas :

Assurez-vous que rien n'obstrue le récepteur de télécommande à l'avant du projecteur. Utilisez la télécommande en respectant la portée efficace.
Pointez la télécommande vers l'écran ou à l'avant vers l'arrière du projecteur.
Déplacez la télécommande de sorte qu'elle soit plus directement en face du projecteur ou derrière et pas aussi loin sur le côte.

Messages des tímoins LED

Message	LED d'alimentation (rouge)	LED d'alimentation (vert)	LED de température (rouge)	LED de la lampe (rouge)
Etat de veille (Connecteur cordon d'alimentation)	Lumière fixe
Démarrage (préchauffe)		Clignote 0,5 sec éteint 0,5 sec allumé
Démarrage et allumage de la lampe		Lumière fixe
Arrêt (refroidissement)		Clignote 0,5 sec éteint 0,5 sec allumé Retour à une lumière rouge fixe une fois le ventilateur éteint
Résumé rapide (100 secs)		Clignote 0,25 sec éteint 0,25 sec allumé
Erreur (dysfonctionnement de la lampe)	Clignote			Lumière fixe
Erreur (dysfonctionnement du ventilateur)	Clignote		Clignote
Erreur (surchauffe)	Clignote		Lumière fixe
Etat de veille (mode burn in)		Clignote
Burn in (préchauffe)		Clignote
Burn in (refroidissement)		Clignote

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional. USA

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

品 [e-mail]

Canada

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

品 [e-mail]

Europe

Notes réglementaires & de sécurité

Cet appendice liste les instructions générales concernant votre projecteur.
Avis FCC

Cet apparéil a été testé et déclaré conforme aux restrictions pour les apparèils numériques de classe B, conformément à la section 15 du règlement FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles en installation résidentielle. Cet équipement génére, utilise et peut émettre des fréquences radio et s'il n'est pas installé et utilisé conformément aux instructions, peut cause des interférences nuisibles aux communications radio.

Cependant, il n'est aucunement garantie que des interférences ne se produit pas sur une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut se vérifier en éteignant puis en rallumant l'appareil, l'utiliseur est invite à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l'antenne de réception
Augmenter la distance entre l'équipement et le récepteur
- Connecter l'appareil à une prise d'un circuit différent que celui auquel le récepteur est relié
- Ou consulter le revendeur ou un technician radio / TV experimenté pour obtenir de l'aide.

Avertissement : Câbles blindés

Toutes les connexions avec d'autres apparciels informatiques doivent etre effectuees a laide de cables blindes pour rester conforme au reglement de la FCC.

Attention

Tous les changements ou les modifications non expressément approuvés par le constructeur peuvent annuler le droit de l'utilisateur, qui est accordé par la Commission de Communications Fédérale, à utiliser ce projecteur.

Conditions d'utilisation

Cet apparéil est conforme à la partie 15 de la réglementation de la FCC. Sonutilisation est soumise aux deux conditions suivantes :

1. Cet apparéil ne doit pas provoquer d'interférences néfastes, et
2. Cet apparéil doit pouvoir accepter toutes les interférences reçues, y compris les interférences risquant d'engendrer un fonctionnement indésirable.

Avertissement : A l'intention des utilisateurs canadiens

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de conformité pour les pays dans l'Union Européenne

Directive EMC 2004/108/CE (comprenant les amendements)
Directive Basse tension 2006/95/EC
Directive R & TTE 1999/5/CE (si le produit dispose de la fonction RF)

Consignes de mise au rebut

Ne pas jeter cet apparéil
électronique dans les déchets
pour vous en débarrasssez. Pour réduire la pollution et garantir uneuda
meilleure protection de
l'environnement, veuilles le
recycler.
