Type d'appareil	Hotte aspirante
Modèle	Horizon XL
Installation	Murale
Matériau	Acier inoxydable
Type de filtration	Charbon actif et filtre à graisse
Nombre de vitesses	3
Éclairage	LED
Commande	Manuelle ou électronique
Débit d'air	Non précisé
Niveau sonore	Non précisé
Dimensions (L x P x H)	Non précisé
Puissance moteur	Non précisé
Type d'évacuation	Évacuation extérieure ou recyclage
Consommation électrique	Non précisé
Couleur	Acier inoxydable
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - HORIZON XL900 ROBLIN

Comment allumer le ROBLIN HORIZON XL900 ?

Pour allumer le ROBLIN HORIZON XL900, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle. Assurez-vous que l'appareil est correctement branché.

Que faire si le ROBLIN HORIZON XL900 ne chauffe pas ?

Vérifiez si l'appareil est correctement réglé sur la température souhaitée. Assurez-vous également que l'alimentation électrique est fonctionnelle et que le thermostat est activé.

Comment nettoyer le ROBLIN HORIZON XL900 ?

Pour nettoyer le ROBLIN HORIZON XL900, débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne pas utiliser de produits abrasifs.

Que faire si le ROBLIN HORIZON XL900 émet des bruits étranges ?

Des bruits étranges peuvent être normaux lors du fonctionnement, mais si le bruit est fort ou inhabituel, éteignez l'appareil et vérifiez s'il y a des obstructions. Si le problème persiste, contactez le service client.

Comment régler la température sur le ROBLIN HORIZON XL900 ?

Utilisez les boutons de réglage de la température sur le panneau de contrôle pour ajuster la température selon vos préférences. Consultez le manuel pour des indications spécifiques sur les réglages.

Le ROBLIN HORIZON XL900 peut-il être utilisé à l'extérieur ?

Non, le ROBLIN HORIZON XL900 est conçu pour une utilisation intérieure uniquement. Ne pas l'exposer à l'humidité ou à des températures extrêmes.

Où puis-je trouver des pièces de rechange pour le ROBLIN HORIZON XL900 ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou directement sur le site web du fabricant. Assurez-vous d'avoir le modèle exact lors de votre commande.

Le ROBLIN HORIZON XL900 est-il équipé d'une garantie ?

Oui, le ROBLIN HORIZON XL900 est généralement livré avec une garantie de 2 ans. Consultez le manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI HORIZON XL900 ROBLIN

Nous vous remercions de la confiance que vous nous avons accordée enCHOISnant un appeareil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment linstaller, l'utiliser et l'entrenir dans les importantes conditions.

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0.75 mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'insteller toute hotter ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controlee (V.M.C.).
  Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
  Positionner le plan de cuisson au plus prés de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce où est installée la hotte.
• La dépression maximum cree dans la piece doit etre inférieur a 0.04 mbar, ce qui evite un retour de gaz de combustion.
  L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installerur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

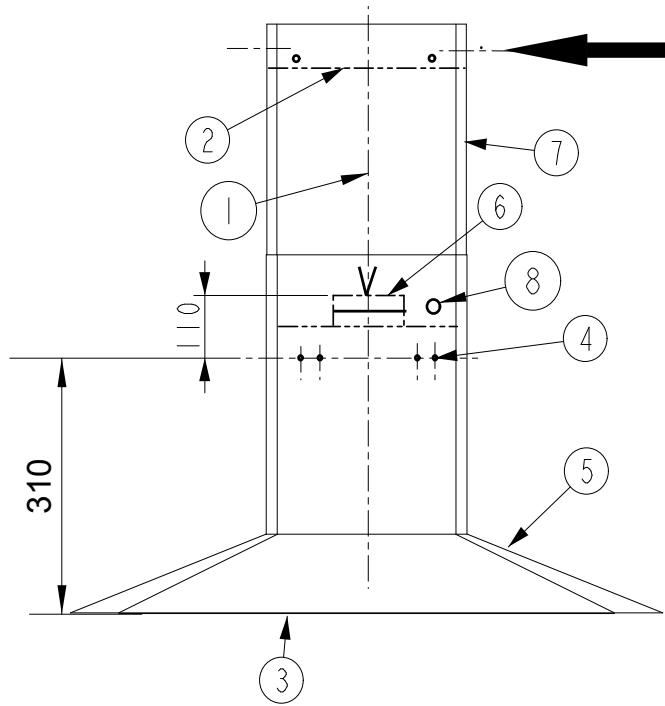

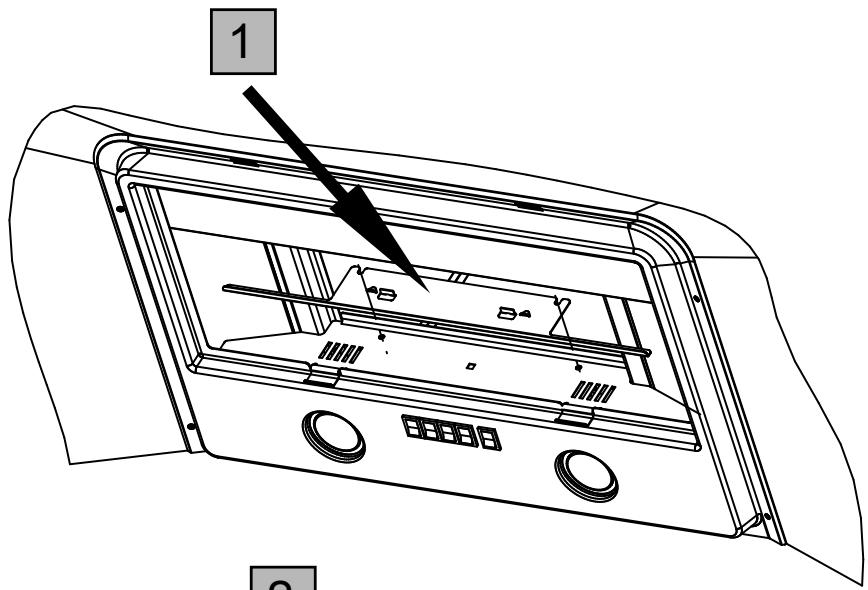

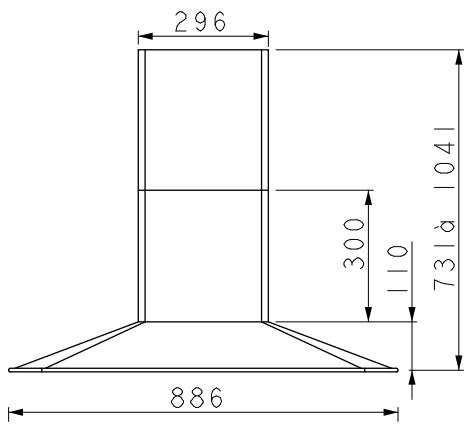

1) Tracer une verticale à l'emplacement de la hotte (fig1, rep 1).
2) Fixer le support de conduit (2) à l'aide des vis TH 5 x 50 et des chevilles fournies.

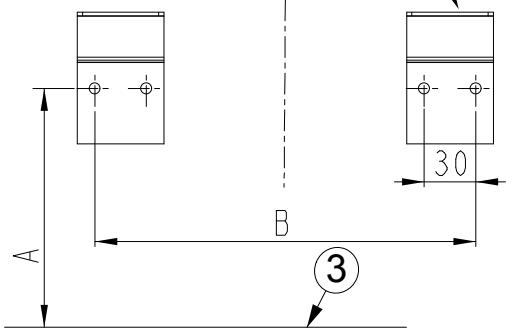

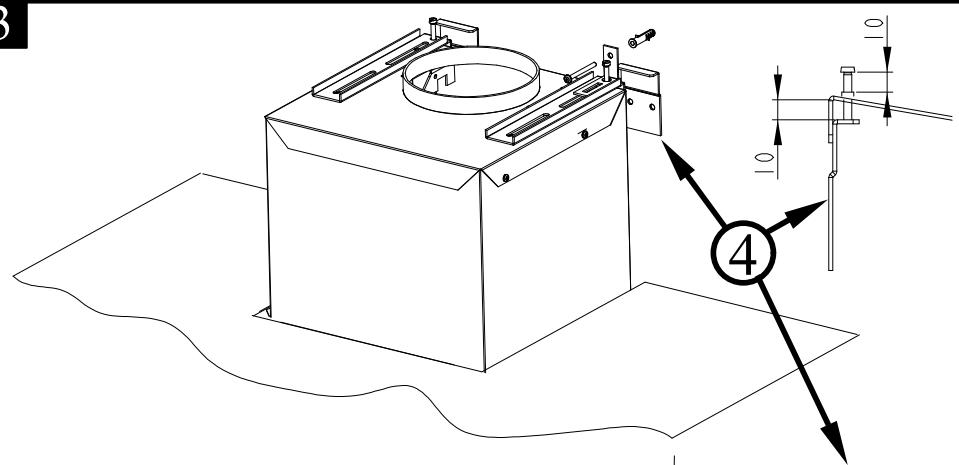

3) Définir le bas de la hotte (rep 3) afin de fixer les supports au mur (fig 3, rep 4).
4) Accrocher le corps (rep 5) sur les supports muraux.
5) Raccorder le tuyau flexible à l'évacuation extérieure et la sortie de l'appareil (rep 6).
6) Parfaire le réglage d'alignment de l'ensemble, à l'aide des vis TH 5 x 25 des supports, ainsi que l'inclinaison à l'aide des 2 vis 5 x 25 mm TC.

7) ÀpRES avoir effectué tous les réglages d'alignement de l'ensemble de la hotte, verrouiller celle-ci par une vis de fixation positive (rep 8), afin de garantir la sécurité d'accrochage.
8) Emboiter le haut de conduit dans le bas de conduit téléscopique (rep 7) et fixer le support (rep 2) par 2 vis M4.

Recyclage

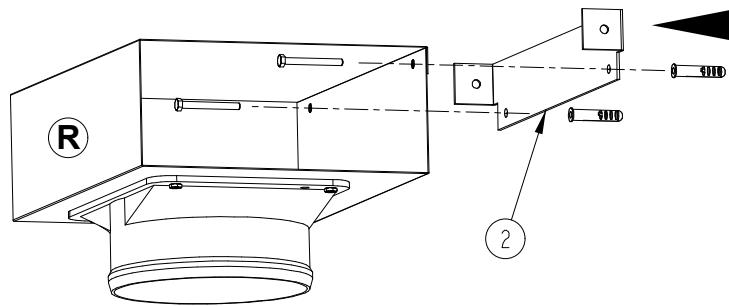

Fixer le déflecteur avec le support de conduit (fig 2).

Le haut de conduit (avec les ouvertures visibles) doit coïncider avec la position du défecteur.

Installer un tuyau de diamètre approprié entre la sortie de l'appareil et à l'entrée du déflecteur.

Fixer la ou les équerres E fournies à l'intérieur du plateau, à l'aides des vis 4.2 x 9.5.

Placer les cartouches à charbon actif dans leurs logements en exerçant une pression sur les languettes A (fig. 4).

4 FONCTIONNEMENT

Touche vitesse 1

Touche vitesse 2

Touche vitesse 3

Touche vitesse intensive

Touche : lumière

5 CONSEILS D'UTILISATION.

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les saues. La deuxieme pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur.
  IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flames libres sous la hotte en fonctionnement.

• Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.

6 ENTRETIEN.

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a eté concu pour facilititer au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation normale).

Carrosserie.

Nettoyer régulierement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilise jamais d'éponges ou de chiffons trempés

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

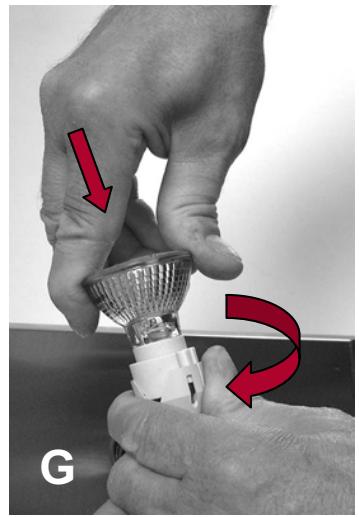

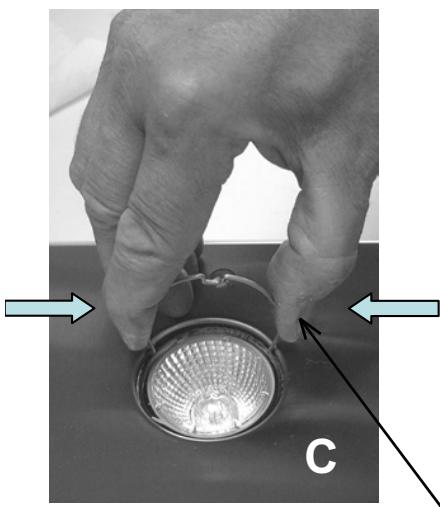

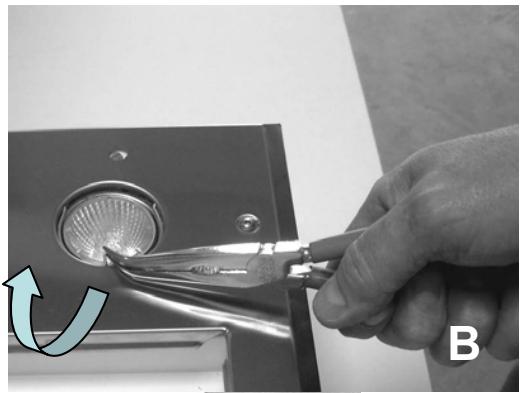

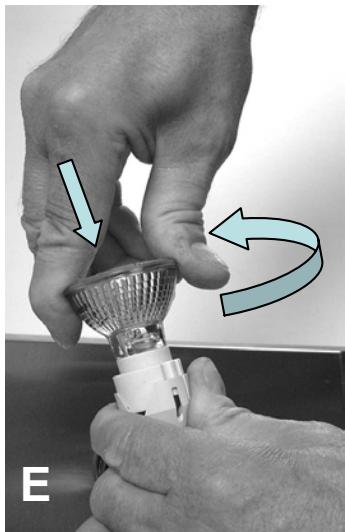

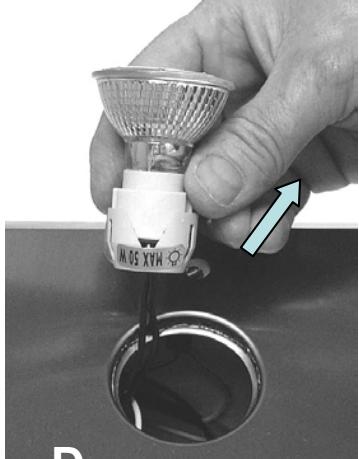

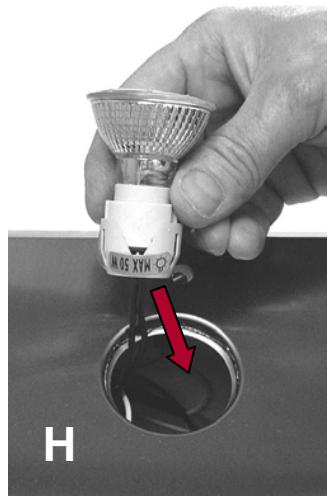

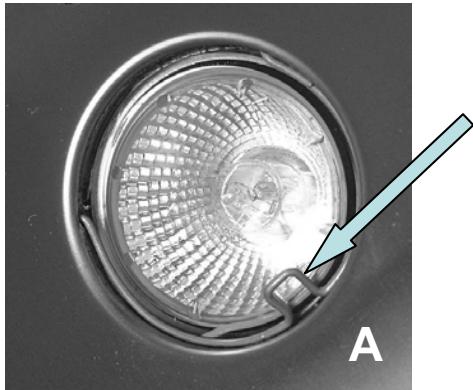

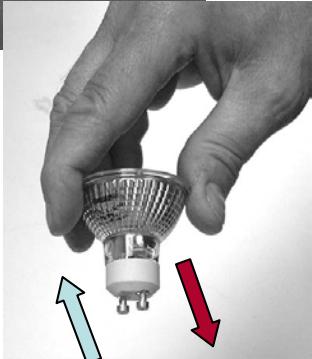

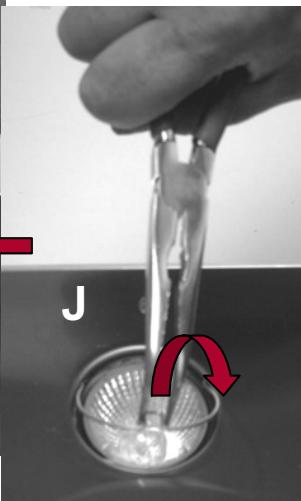

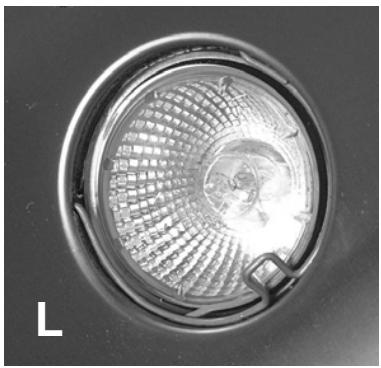

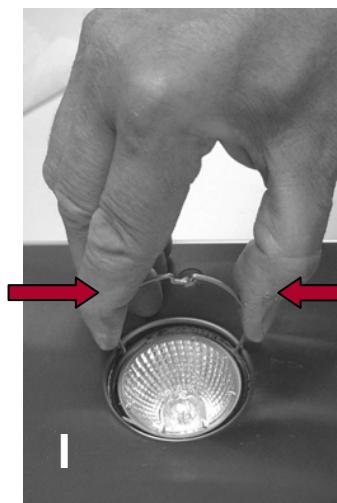

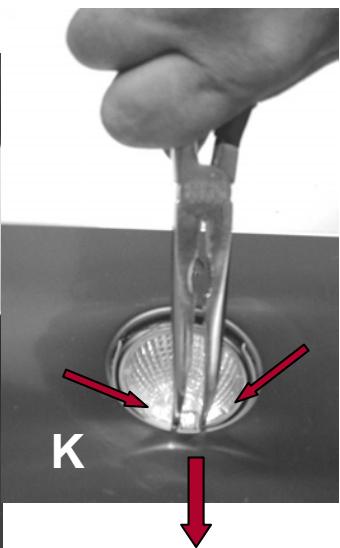

Éclairage.

Avant toute intervention sur l'appareil,mettre l'interrupteur d'allumage des lampes en position eteinte. Ne pas depasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÉS-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.

• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

• Débrancher complètement l'appareil.

• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
  Seule la facture d'achat de l'appareil fera foi pour I'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

-L'éclairage: lampes incandescentes, halogènes ...
- Les filtres.

8 REMARQUES.

Nos appareils sont conformes aux normes harmonisées CEI 335 et aux directives européennes basse tension 73/23 et compatibilité electromagnétique 89/336.

1

$$ C = 2 3 3 $$

(2)

2

3

A = 310

B = 242

4

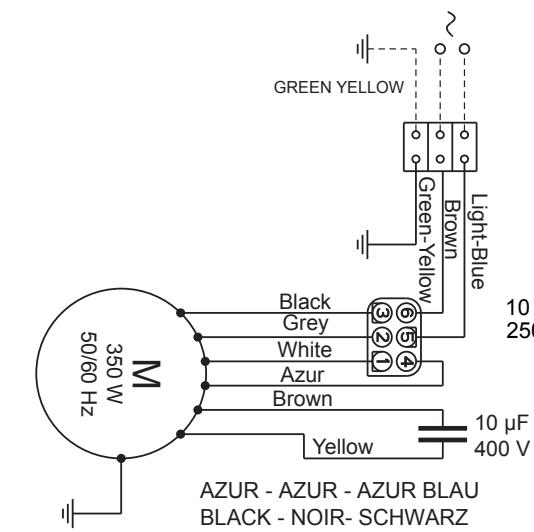

GREEN YELLOW

BLUE-BLEU-BLAU

BROWN - BRUN - BRAUN

GREEN YELLOW - VERT JAUNE - GRUN GELB

GREY - GRIS - GRAU

LIGHT BLUE - BLEU CLAIR - HELL BLAU

PINK - ROSE - ROSA

PURPLE - MAUVE - MALVER FARBIG

WHITE - BLANC - WEISS

Cet équipement est conforme à la norme européen sur la base tension C.E.E. 73/23 relative à la sécurité électrique et aux normes européennes: C.E.E. 89/336 relative à la compatibilité electromagnétique et C.E.E. 93/68 relative au marquage CE.
