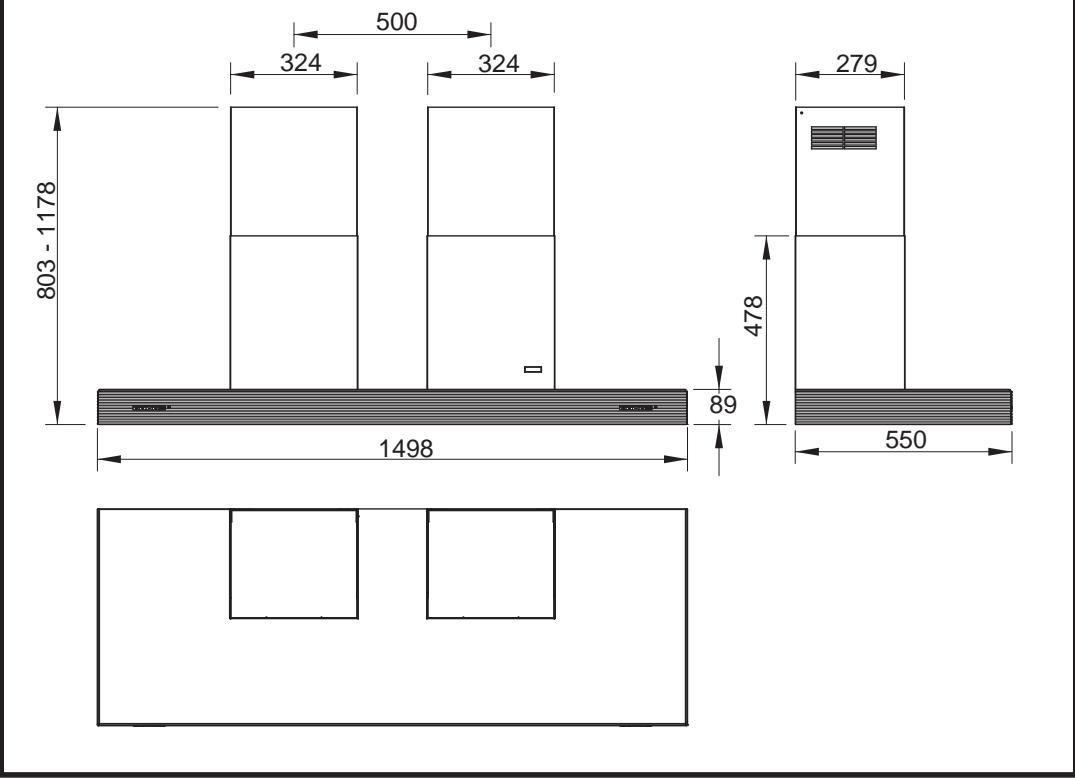

MODE D'EMPLOI LINEAR C ROBLIN

Nous vous remercions de la confiance que vous nous avons accordée enChoosing un apparéil de la gamme ROBLIN.

Celui-ci fait l'objet de toute notre attention dans sa conception et sa réalisation.

Afin qu'il vous donne entière satisfaction, nous vous recommendons de dire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entrenir dans les importantes conditions.

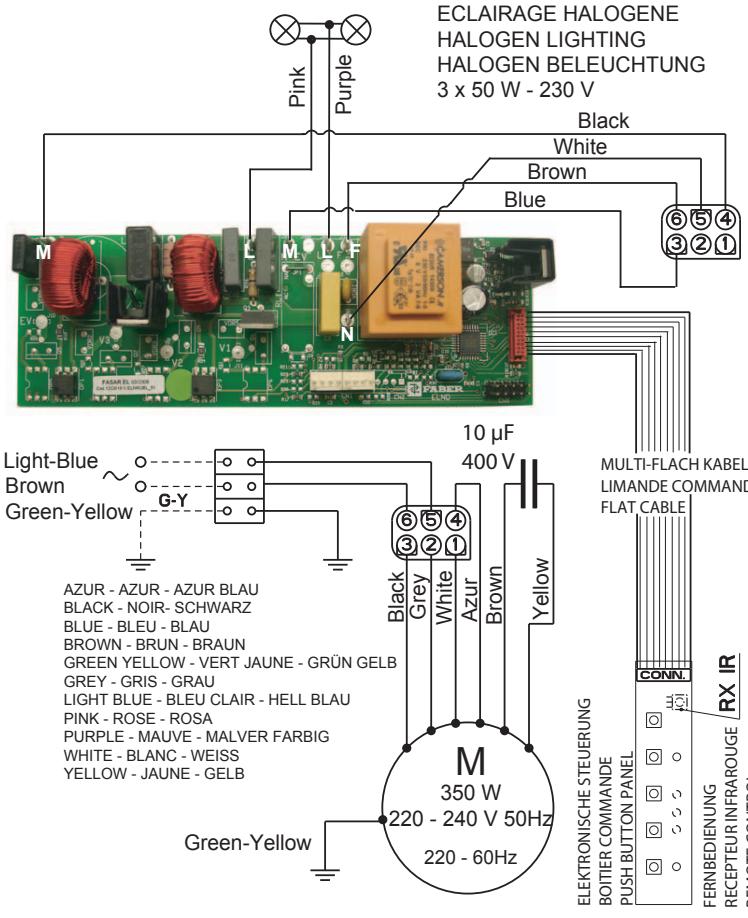

1 RACCORDEMENT ÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 comportant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1. Tension d'alimentation : 220-240 V mono - 50/60Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte

• Si la hotte est raccordedé directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

2 CONSEILS D'INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'insteller toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation.
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controllee (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus prés de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce où est installée la hotte.
• La dépression maximum cree dans la piece doit etre inférieure a 0.04 mbar, ce qui evite un retour de gaz de combustion.
• L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.

3 POSE DE L'APPAREIL

Montage et raccordement doit être réalisés par un installateur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

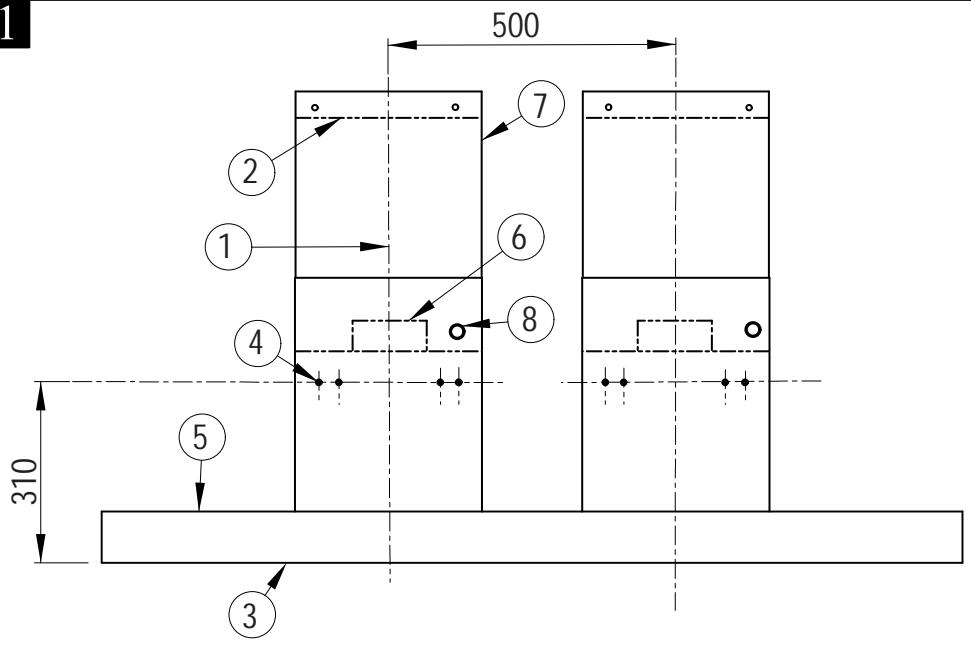

1) Tracer une verticale à l'emplacement de la hotte (fig1, rep 1).

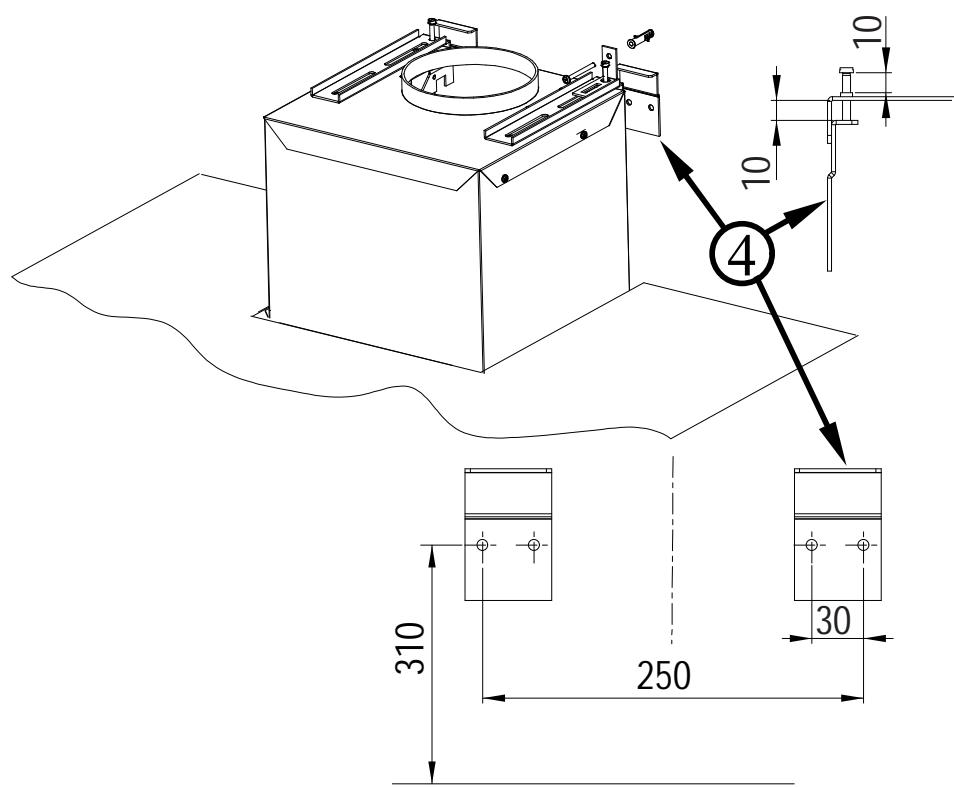

• FIXATION DU CORPS DE HOTTE (FIG 1)

• Tracer 2 verticales à l'emplacement de la hotte (rep 1).

• Définir le bas de la hotte (rep 3) afin de fixer les supports au mur (rep 4) à l'aide des vis TH 5 x 50 des chevilles fournies.
• Accrocher les blocs d'aspiration sur les supports muraux.

• Parfaire le réglage d'alignment de l'ensemble, à l'aide des vis TH 5 x 10 des supports, ainsi que l'inclinaison à l'aide des 2 vis 5 × 25 mm TC.

• ÀpRES avoir effectué tous les réglages d'alignement de l'ensemble de la hotte, verrouiller celle-ci par 2 vis de fixation positive (rep 8), afin de garantir la sécurité d'accrochage.

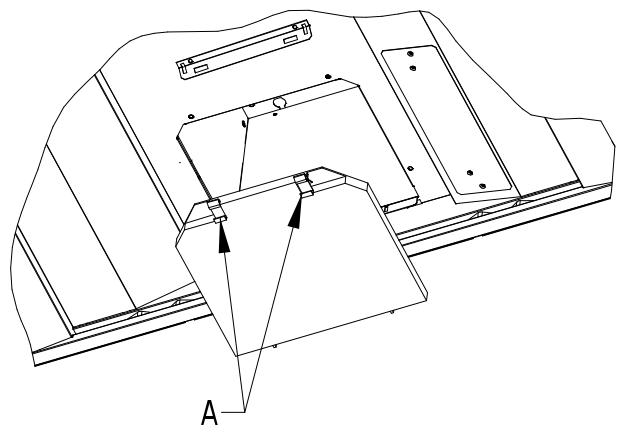

• Pour les versions Recyclage, placer les cartouches à charbon actif dans leurs logements en exerçant une pression sur les languettes A (fig. 2).
• Placer les filtres métalliques.

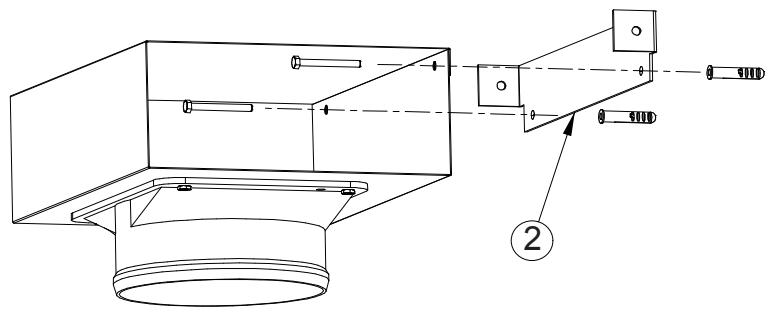

- FIXATION DES SUPPORTS DE CONDUITS

1. Fixer les supports de conduit (fig 1, rep 2) à l'aide des vis TH 5 x 50 et des chevilles fournies (Fig 3). Pour les versions Recyclage, fixer les diffuseurs avec les supports de conduit (fig 4).

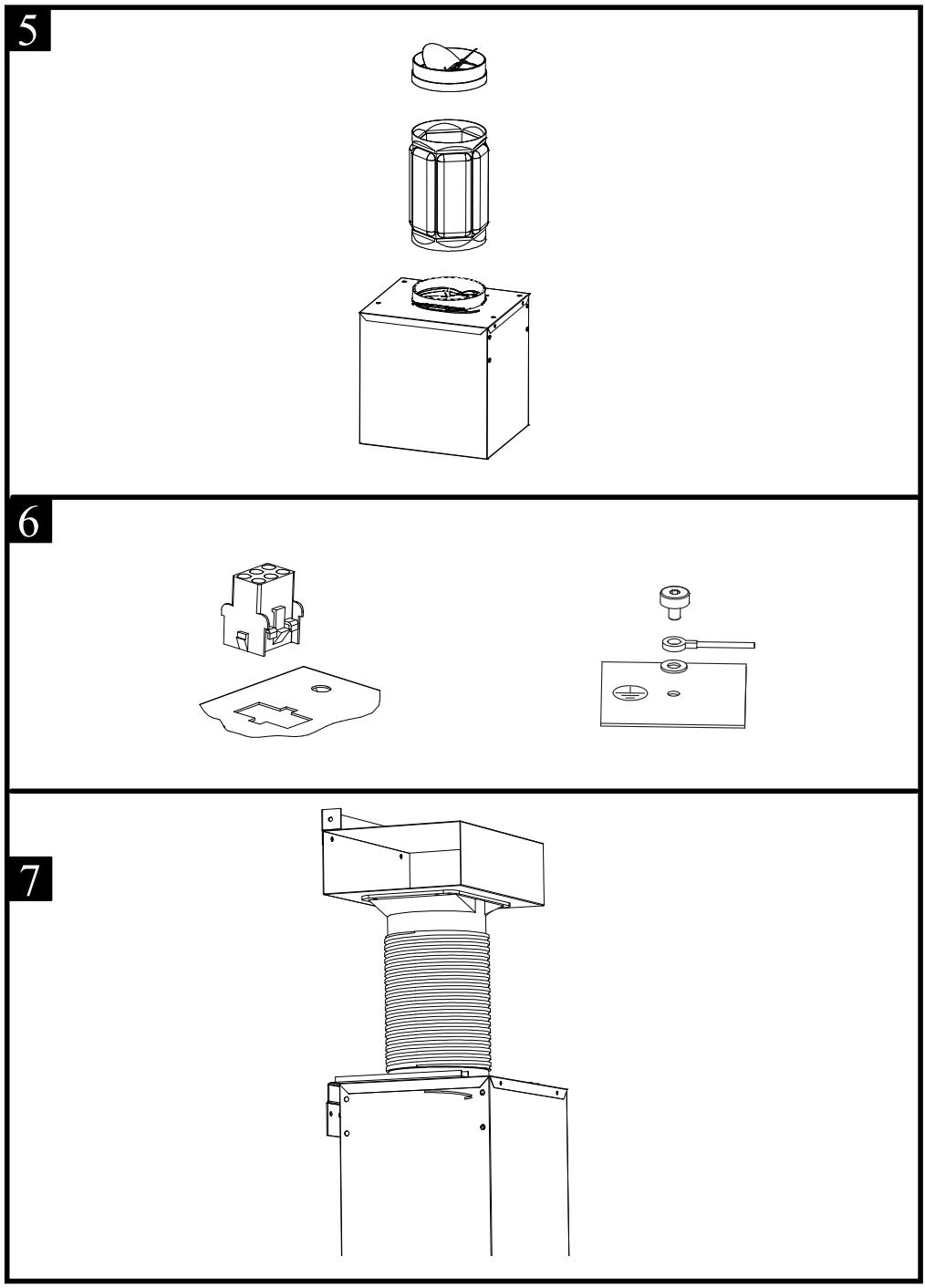

RACCORDEMENT

Pour les versions Evacuation Extérieure

1. Mettre en place les manchons d'insonorisation puis les clapets anti-refoulement. (Fig 5)
2. Raccorder les tuyauteries d'évacuations aux buses moteurs. Fixer l'ensemble à l'aide de colliers ou de ruban adhésif appropriés.
3. Raccorder les prises électriques

Pour les versions Moteur à Distance

1. Raccorder les tuyauteries aux buses d'aspiration. Fixer l'ensemble à l'aide de colliers ou de ruban adhésiif appropriés.
2. Raccorder les fils de terre et clipper les connecteurs des moteur à distance sur les couvercles des blocs d'aspirations. (fig 6)

Pour les versions Recyclage

1. Raccorder les tuyaux fournis aux buses des diffuseurs. Si nécessaire, recouper les tuyaux à longueur désirée et les raccorder aux buses moteur (fig 7). Fixer l'ensemble à l'aide de colliers ou de ruban adhésiif appropriés.
2. Raccorder les prises électriques

- POSE DES CONDUITS D'HABILLAGE TELESCOPIQUES

1. Emboiter les haut de conduit dans les bas de conduit (fig 1, rep 7).
2. Poser les conduits sur la hotte et les fixer sur les supports (fig 1, rep 2) par 2 vis M4. En version Recyclage, les ouies des conduits doivent coincider avec la position des diffuseurs.

4 FONCTIONNEMENT

a) Configuration

Evacuation extérieure ou recyclage :

Votre hotte est programmée pour fonctionner en mode évacuation extérieure. Si vous souhaitez l'utiliser en mode recyclage, vous doivent impérativement la configurer suivant la procédure suivante :

Mise en recyclage ( l'air est filtré puis renvoyé dans la cuisine) :

Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'àux clignotements des 5 leds :

Deux clignotements des 5 leds indiquent l'enregistrement de la mise en recyclage.

Retour en mode évacuation. (L'air est filtré puis evacuated à l'extérieur de l'habitation):

Mateur et éclairage éteints, appuyer sur la touche (+) jusqu'àux clignotements des 5 leds :

Un clignotement des 5 leds indiquera l'enregistrement de la mise en évacuation extérieure.

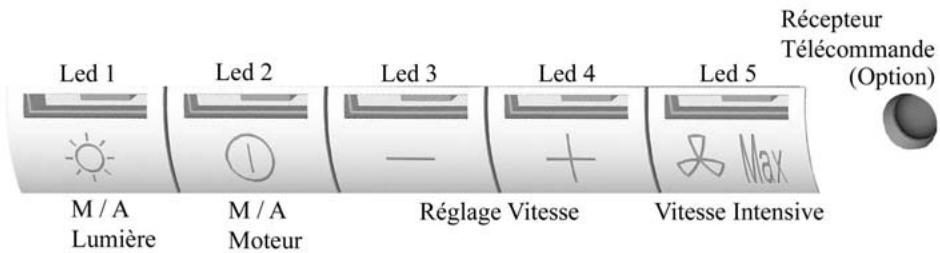

b) Fonctions de base :

Eclairage :

Mise en marche en appuyant sur la touche 1 (lumière). La led 1 visualise l'état de l'éclairage

Moteur :

Mise en marche en appuyant sur la touche 2 (moteur). Il est possible de modifier le débit d'aspiration de la hotter à l'aide des touches vitesse + et vitesse -, en gardant la touche enforcée jusqu'à l'obtention de la vitesse désirée. Le niveau de vitesse est visualisé par les leds 2, 3, 4 qui s'allument au fur et à mesure de l'accroissement de la vitesse :

Led 2 = niveau minimum

Led 2 et 3 = niveau intermédiaire

Led 2, 3 et 4 = niveau élevé

Un débit d'aspiration maximal peut être obtenu directement en appuyant sur la touche vitesse intensive (5).

c) Fonctions complémentaires :

Vitesse intensive temporisée

Pour obtenir une bonne efficacité d'évacuation, nous vous conseillons en début de cuisson une période de fonctionnement en position intensive. Elle créera un flux d'air permettant de capter les premières fumées ou vapeurs des leur apparition. Pour cette fonction il convient de suivre la procédure suivante :

• Mettre le moteur en marche (touche 2), puis selectionner à l'aide des touches (+) et (-) la vitesse souhaitation pendant la cuisson.
• Appuyer sur la touche 5 (vitesse intensive). Cette fonction peut etre arrêtée en appuyant a nouveau sur la touche 5.

Temporisation de 5 minutes de l'arrêt de la vitesse intensive:

Par défaut cette fonction n'est pas activée.

Pour acceder à la programmation de cette fonction, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche réglage vitesse (-):

Un clignotement des Leds 2, 3, et 4 = fonction desactivée.

Deux clignotements des Leds 2, 3, et 4 = fonction activée.

Il est possible d'arrêter manuellement la vitesse intensive avant le début de 5 minutes en appuyant à nouveau sur la touche 5 (Vitesse intensive).

Pendant cette temporisation de 5 minutes, l'indication de saturation filtrés est désactivée.

Si un arrêt différé de la hotte estprogramme, la vitesse intensive commandée manuellement ou temporisée sera désactivée par cet arrêt différé après 5, 10 ou 15 minutes. Il est possible d'arrête manuellement la vitesse intensive avant l'arrêt différé de la hotte en appuyant à nouveau sur la touche 5 (Vitesse intensive).

- Arrêt différé :

Cette fonction permet, après l'arrêt de la cuisson, d'évacuer les dernières fumées et odeurs résiduelles et en fin de cuisson, d'arrêter totalement la hotte (moteur + éclairage).

Pour acceder à la programmation de ce réglage la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche vitesse intensive 5 :

• 2 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 5 minutes.
• 3 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 10 minutes.
• 4 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 15 minutes.
• 1 seul clignotement des leds 1 & 5 confirmera la suppression de la fonction arrêt différé.

La hotte peut ensuite être mise en marche sur la vitesse可以选择. Le clignotement des leds 2, 3, 4 (suivant la vitesse initialement prévue) indiquera que la fonction arrêt différé est bien programmée :

• 1 clignotement = arrêt après 5 minutes

• 2 clignotements = arrêt après 10 minutes

• 3 clignotements = arrêt après 15 minutes

- Indication de saturation des filtres métalliques :

Après 200 heures de fonctionnement 1 bref clignotement de la Led 1 indique qu'il faut nettoyer les filtres métalliques (voir paragraphe entretien)

Pour acceder à la remise à zéro de la fonction indiquant la saturation des filtres, la lumière doit être éteinte et le moteur arrêté.

Appuyer sur la touche (+) pendant 3 à 4 secondes. Le clignotement des Leds 1, 2, 3, 4, et 5 confirme la remise à zéro.

- Indication de saturation des filtres charbon :

Après 400 heures de fonctionnement 2 brefs clignotements de la Led 1 indique qu'il faut replacer les filtres charbon et nettoyer à nouveau les filtres métalliques.

Pour activer la fonction Indication de saturation filtre charbon, la luziere doit etre ete moteur arrete. Appuyer sur la touche (+) pendant 10 secondes.

1 clignotement des Leds 1, 2, 3, 4, et 5 = fonction desactivée.

2 clignotements des LEDs 1, 2, 3, 4, et 5 = fonction activée.

La méthode de remplacement de la cartouche est indiquée au paragraph 3 (Recyclage)

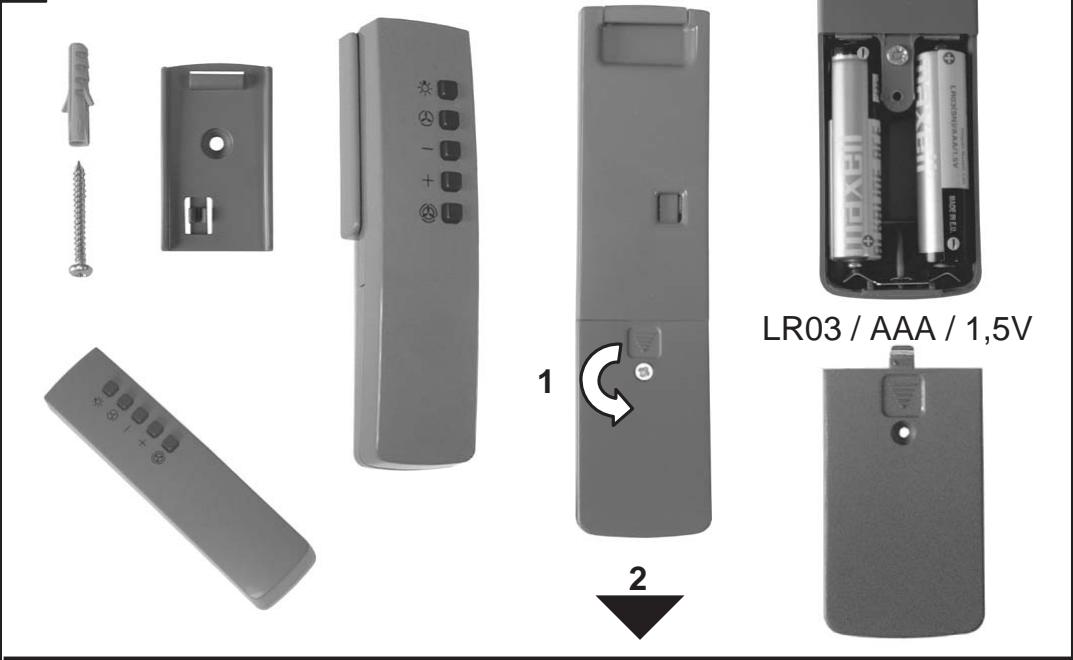

- Configuration réception télécommande :

Votre hotte est programmée pour fonctionner sans réception télécommande. Si vous souhaitez l'utiliser avec la télécommande, vous doivent appuyez impératifement la configurer suivant la procédure suivante :

Moteur et éclairage étenteints, appuyer sur la touche 1 (éclairage) jusqu'au clignotement de la led 1 :

Deux clignotements de la led 1 indiquent que la télécommande est activée.

Un clignotement de la led 1 indique que la télécommande est désactivée.

Attention, la télécommande doit être équipée de piles alcalines standards : LR003-AAA, 1.5V comme décrit Fig. 8. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées correctement, elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. Afin de préserver l'environnement, merci de déposer ces piles dans un conteneur approprié.

5 CONSEILS D'UTILISATION

- IMPORTANT : NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL.

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des alimentés; La première vitesse est conseillée pour les cuissons à feu doux et pour les saudes. La deuxieme pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forté émanation de graisses et vapeur.
  Ne laissez jamais de flames libres sous la hotte en fonctionnement.
• Les fritures nécessitent une surveillance permanente, l'huile surchauffee pouvant s'enflammer.

6 ENTRETIEN

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a ete concu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

- Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation normale).

- Carrosserie.

Nettoyer régulierrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilise jamais d'éponges ou de chiffons trempés.

N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air.

- Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

• Éclairage.

Avant toute intervention sur l'appareil,mettre l'interrupteur d'allumage des lampes en position eteinte.

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe.

7 GARANTIE ET SERVICE APRÉS-VENTE

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.
• Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplaçé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.
• Lors de la commande de pieces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte.
• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas les consommables comme :

-L'éclairage : lampes incandescentes, halogènes ...
- Les filtres.

8 REMARQUES

Nos appareils sont conformes aux normes harmonisées CEI 335 et aux directives européennes basse tension 73/23 et compatibilité electromagnétique 89/336.

1

2

3

4

8

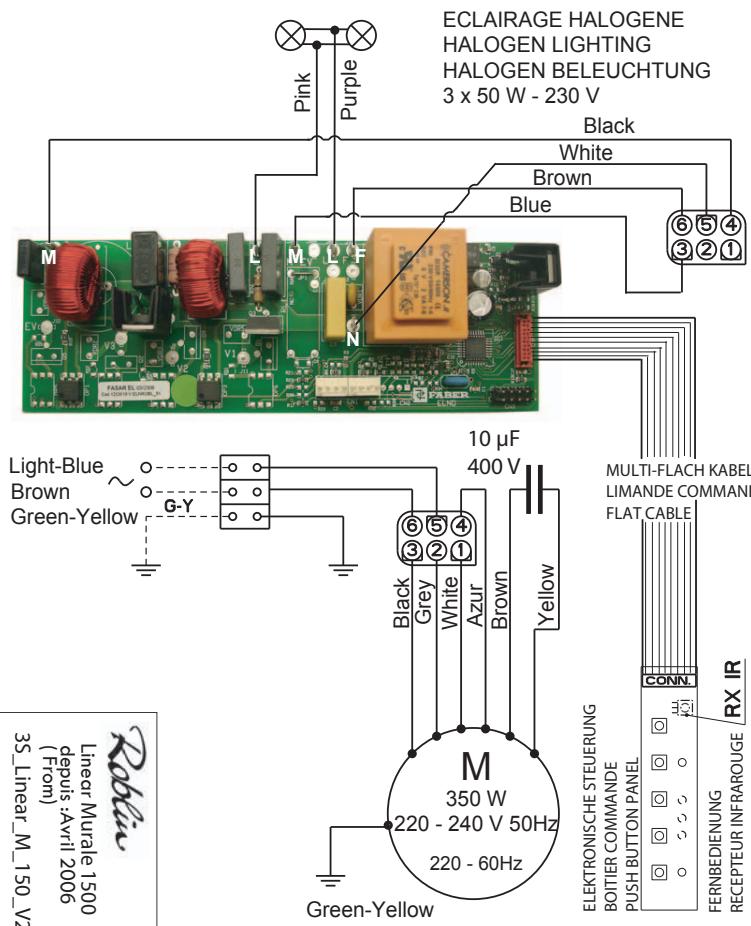

N° série: 06/16/000006

220-240V~50Hz

220V~60Hz

2x350W

6x50W

TOT. 1000W

F - Notre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

Lorsque ce symbole d'une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Veuillez vous informer du système local de séparation des déchets électriques et électroniques.

Veuillez agir selon les régles locales et ne pas jeter vos produits usagés avec

les déchets domestiques usuels. Jeter correctement votre produit usage aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.

Cet équipement est conforme à la norme européen sur laasse tension C.E.E. 73/23 relative à la sécurité électrique et aux normes européennes: C.E.E. 89/336 relative à la compatibilité electromagnétique et C.E.E. 93/68 relative au marquage CE.
