MAPPING - Aspirateur EZICLEAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot
Marque	EZiCLEAN
Modèle	MAPPING
Dimensions	350 x 99 mm
Poids	3,7 kg
Alimentation	Batterie Lithium-Ion 2150 mAh, 14,4 V
Autonomie	Environ 100 minutes
Temps de charge	Environ 4 heures
Niveau sonore	59 dB
Capacité du bac à poussières	500 ml
Technologie de navigation	OPTIMUS™ avec cartographie en temps réel
Modes de nettoyage	Automatique, Spirale carrée (4 zones), Long des murs
Programmation	Hebdomadaire (jour et heure), réglable depuis la télécommande
Retour à la base	Automatique (recherche du chemin le plus court)
Réservoir à eau (version SWEEPY)	180 ml, autonomie d'environ 100 minutes
Bande magnétique	Pour délimiter les zones interdites, sectionnable
Entretien	Vidage bac à poussières, nettoyage filtre HEPA, brosses, capteurs et contacteurs
Sécurité	Détecteurs de vide anti-chute, bumper avant, codes erreur
Accessoires fournis	Brosse principale, buse aspiration, brosses latérales (4), télécommande, station de charge, bande magnétique, filtre HEPA, réservoir à eau (selon version), manuel
Garantie constructeur	2 ans (batterie et accessoires : 6 mois)

FOIRE AUX QUESTIONS - MAPPING EZICLEAN

Comment programmer un cycle de nettoyage hebdomadaire ?

Pour programmer un cycle, maintenez la touche PLAN de la télécommande pendant 3 secondes. L'écran clignote, réglez l'heure et les minutes par intervalles de 30 min avec les boutons fléchés. Pointez la télécommande vers le robot et validez avec ON/OFF. Un bip confirme l'enregistrement. Attention : ne pas utiliser la programmation avec le réservoir à eau.

Que faire si mon robot affiche le code erreur E1 ?

Le code E1 indique que le bac à poussières est absent ou mal inséré. Extrayez le bac et replacez-le correctement en vous assurant qu'il est bien enclenché.

Comment nettoyer le filtre HEPA ?

Retirez le bac à poussières, extrayez le filtre HEPA et le préfiltre. Utilisez la brosse d'entretien pour les dépoussiérer. Vous pouvez aussi passer le filtre sous l'eau, puis le laisser sécher complètement à l'air libre. Ne l'exposez pas au soleil.

Mon robot ne revient pas à sa station de charge, que faire ?

Vérifiez que la station est branchée et que son voyant d'alimentation est allumé. Assurez-vous que les contacteurs de charge sur le robot et la station sont propres. Placez la station contre un mur avec suffisamment d'espace libre (50 cm de chaque côté, 1,5 m devant). Si nécessaire, rechargez le robot directement en branchant le câble sur le côté.

Comment installer le réservoir à eau ?

Fixez la serpillière à l'arrière du réservoir (pré-humidifiée de préférence). Versez de l'eau et/ou solution nettoyante par l'ouverture. Clipsez le réservoir dans les encoches sous le robot. Il est conseillé d'utiliser la buse d'aspiration plutôt que la brosse principale en mode lavage.

Quelle est la durée de vie des consommables ?

Les brosses (principale et latérales) et le filtre HEPA doivent être nettoyés toutes les 2 semaines maximum. Les serpillères après chaque usage. Il est recommandé de renouveler ces consommables tous les 4 mois pour maintenir les performances.

Comment utiliser la bande magnétique ?

Découpez un morceau de bande magnétique à la longueur souhaitée. Posez-la au sol à l'endroit où vous souhaitez que le robot ne passe pas (devant un meuble, à l'entrée d'une pièce). La bande crée une barrière infranchissable pour l'aspirateur.

Puis-je laisser le robot en charge en permanence ?

Oui, le robot peut rester sur sa station de charge. Lorsqu'il est complètement chargé, l'écran affiche FULL. La batterie lithium-ion est conçue pour une charge d'entretien sans risque de surcharge.

Que faire si la télécommande ne répond plus ?

Vérifiez les piles (2 AAA) et remplacez-les si nécessaires. Assurez-vous que le robot est sous tension (interrupteur ON). Pointez la télécommande vers le robot sans obstacle et à moins de 5 mètres.

Comment changer la batterie du robot ?

Mettez le robot hors tension. Utilisez un tournevis pour retirer le support de batterie sous l'appareil. Extrayez la batterie usagée et insérez la nouvelle en respectant les polarités. Revissez le support. La batterie est garantie 6 mois et se recycle dans les points de collecte agréés.

MODE D'EMPLOI MAPPING EZICLEAN

Bienvenue chez E.ZICOM

Welcome to E.ZICOM

Sommaire

1. Introduction 4
2. Précautions d'utilisation 4
   3.Contenu de la boite. 5

A. MATERIELS ET ACCESSOIRES FOURNIS 5
B. SPECIFICITÉS TECHNIQUES 5

1. Familiarisez-vous avec les fonctions de votre produit 6

A. VUE Du DESSUS DE L'ASPIRATEUR ROBOT 6
B.VUE DU DESSOUS DE L'ASPIRATEUR ROBOT. 6
C. VUE DU BAC À POUSSIÈRES 7
D. VUE DU BLOC BROSSE PRINCIPALE 7
E. VUE DE LA STATION DE CHARGEMENT 7
F. VUE DE LA TÉLECOMMANDE 7
G. VUE DU PANNEAU DE CONTROLLE TACTILE 8

1. Installation des piles de la télécommande 9

A. UTILISATION DE LA BANDE MAGNETIQUE 9

1. Installation de la station et rechargement de votre robot. 9

A. RECHARGEMENT AUTOMATIQUE 9
B. RECHARGEMENT MANUEL 10
C. ORDONNER LE RETOUR À LA STATION DE CHARGE 10

1. Programmation des jours et des heures de nettoyage 10

A. METTRE VOTRE ROBOT ASPIRATEUR E.ZICLEAN® À L'HEURE 10
B. METTRE VOTRE TELÉCOMMANDE À L'HEURE 11
C.PROGRAMMER UN CRENEAU DE NETTOYAGE HEBDOMADAIRE. 11
D. SUPPRIMER UN CRÉNEAU DE NETTOYAGE HEBDOMADAIRE 12

1. Installation des Modules de Brosses 13

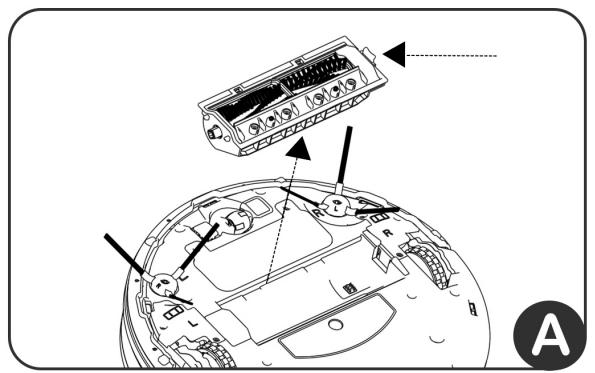

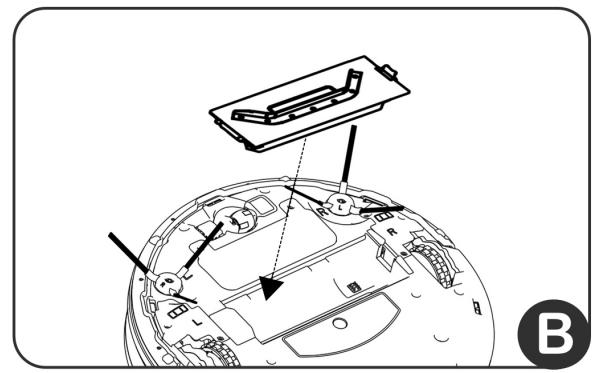

A. BUSE D'ASPIRATION 13
B. BLOC BROSSE PRINCIPALE 13
C. BROSSES LATERALES CORNER^TM 14

1. Installation du Réservoir à eau 14

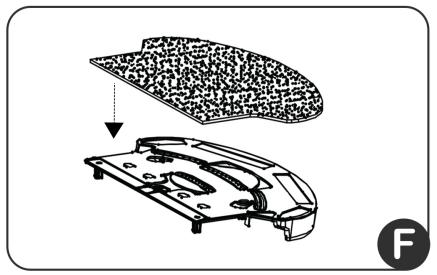

   A. INSTALLATION DU RÉSERVOIR À EAU MAPPING - SWEEPY Series - 14

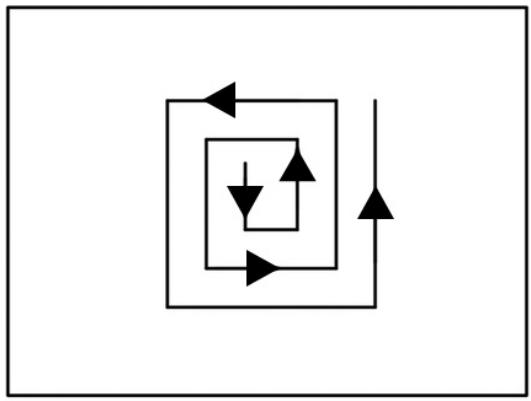

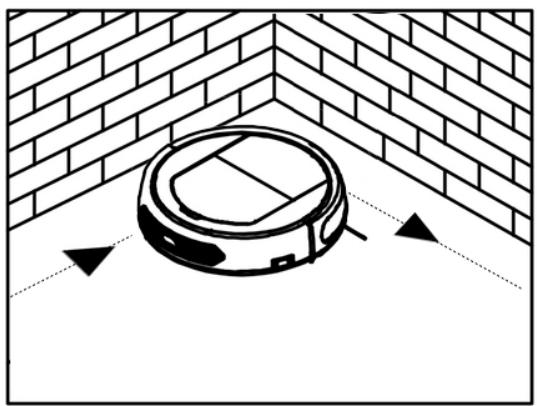

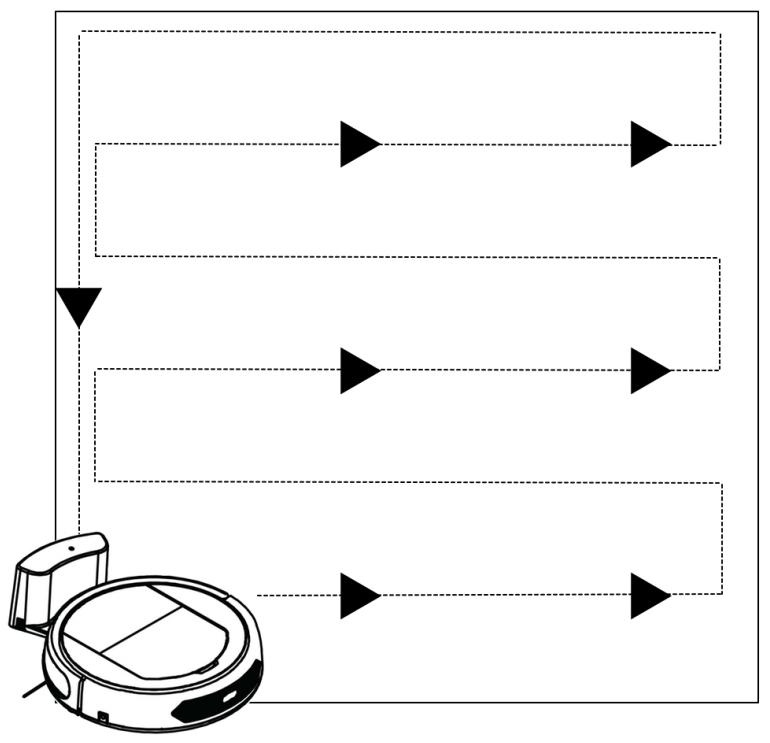

2. Modes de navigation du robot e.ziclean® 16

3. Entretenir votre robot aspirateur e.ziclean® 18

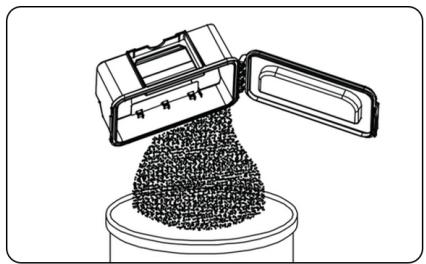

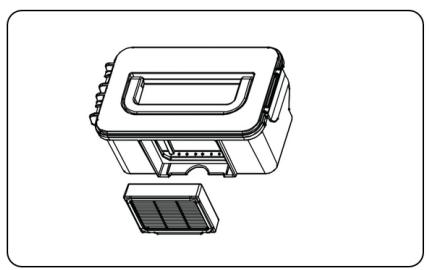

A. VIDER LE BAC À POUSSIÈRES ET NETTOYER LE FILTRE 18

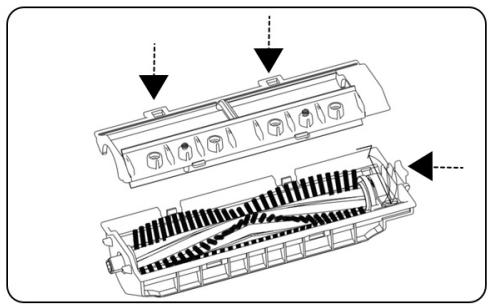

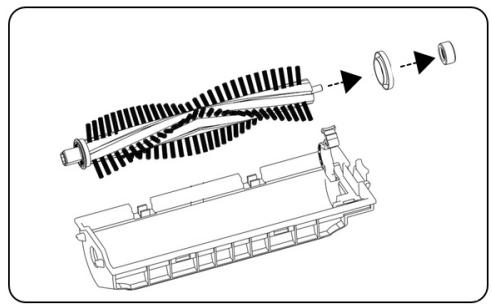

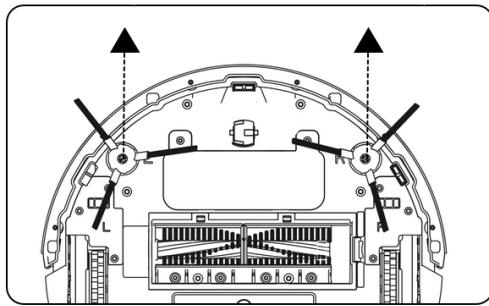

B. NETTOYAGE DE LA BROSSE PRINCIPALE 18
C. NETTOYAGE DES BROSSES LATERALES 19

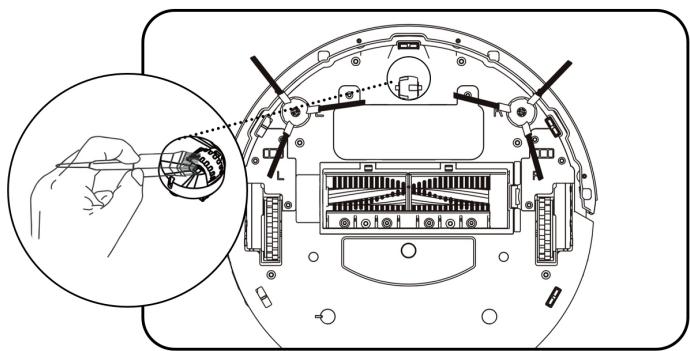

D. NETTOYAGE DE LA ROUE AVANT ET DES ROUES LATERALES 19

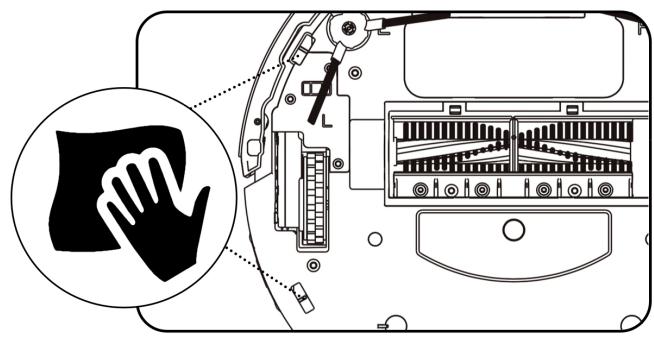

E. NETTOYAGE DES CAPTEURS DE VIDE 19
F. NETTOYAGE DES CONTACTEURS DE CHARGE 20

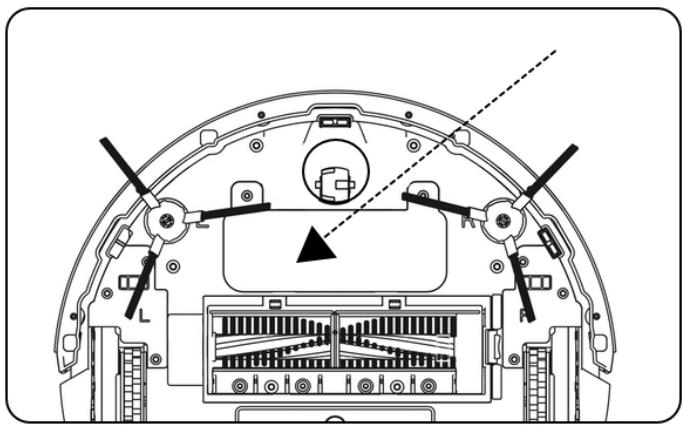

1. Changement de la Batterie 20
2. Codes ERROR et dépannage 21
3. Foire Aux Questions 22
4. Garanties et Certificats 23

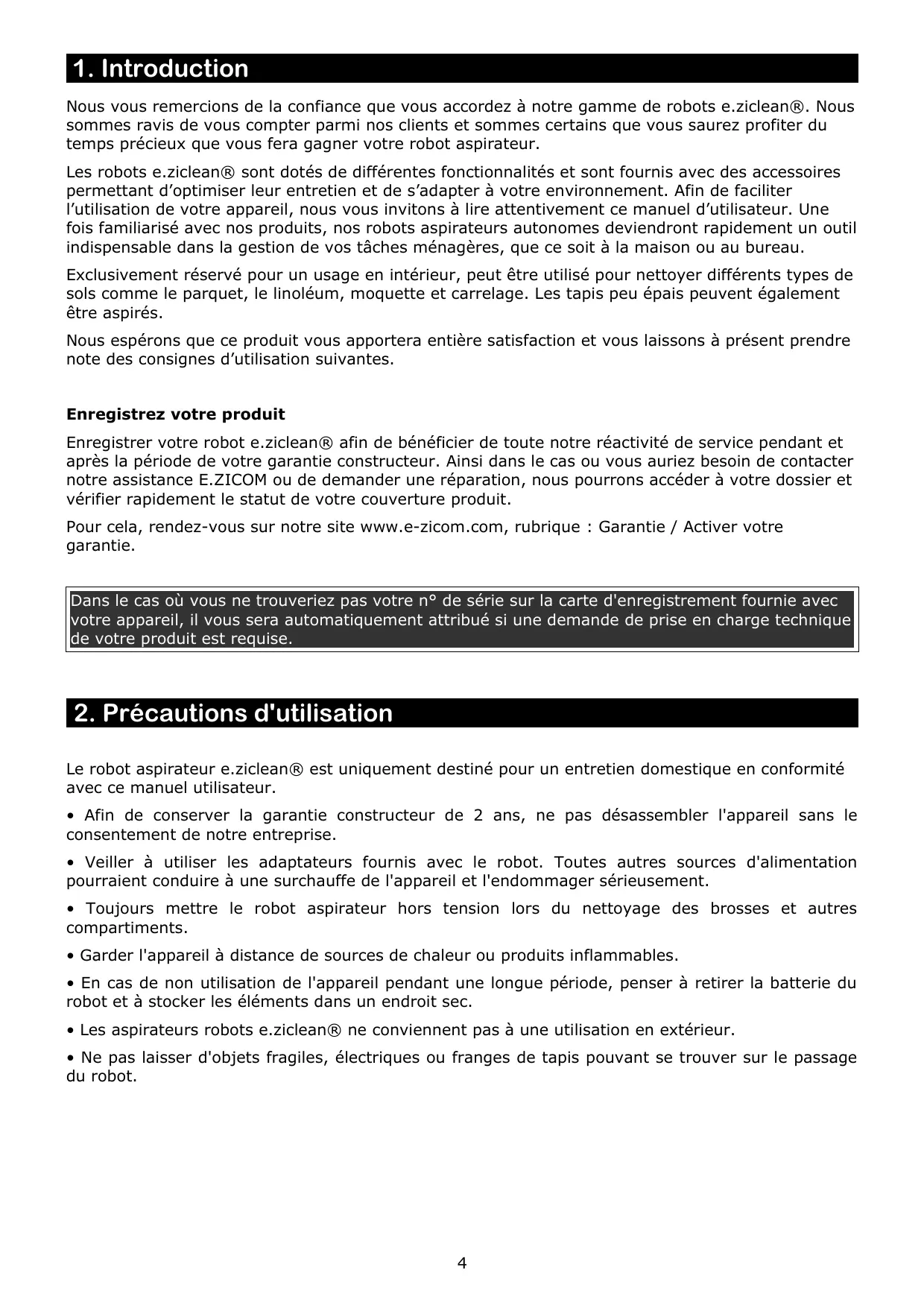

1. Introduction

Nous vous remercions de la confiance que vous accordez à notre gamme de robots e.ziclean®. Nous sommes ravis de vous compter parmi nos clients et sommes certains que vous saurez profiter du temps précieux que vous fera gagner votre robot aspirateur.

Les robots e.ziclean® sont dotés de différentes fonctionnalités et sont fournis avec des accessoires permettant d'optimiser leur entretien et de s'adapter à votre environnement. Afin de faciliter l'utilisation de votre apparéil, nous vous invitons à生存 attentivement ce manuel d'utilisateur. Une fois familiarisé avec nos produits, nos robots aspirateurs autonomes deviendront rapidement un outil indispensable dans la gestion de vos tâches menagères, que ce soit à la maison ou au bureau.

Exclusivement réservé pour un usage en interieur, peut etre utilise pour nettoyer differents types de sols comme le parquet, le linoléum, moquette et carrelage. Les tapis peu épais peuvent également etre aspirés.

Nous espérons que ce produit vous apportera entière satisfaction et vous laisses à présent prendre note des consignes d'utilisation suivantes.

Enregistrez votre produit

Enregistrer votre robot e.ziclean® afin de bénéficier de toute notre réactivité de service pendant et après la période de votre garantie constructeur. Ainsi dans le cas ou vous auriez besoin de contacter notre assistance E.ZICOM ou de demander une réparation, nous pourrons acceder à votre dossier et vérifierrapidement le statut de votre couverture produit.

Pour cela, rendez-vous sur notre site www.e-zicom.com, rubrique : Garantie / Activer votre garantie.

Dans le cas où vous ne trouveriez pas votre n^ de série sur la carte d'enregistrement fournie avec votre apparéil, il vous sera automatiquement attribué si une demande de prise en charge technique de votre produit est requise.

2. Précautions d'utilisation

Le robot aspirateur e.ziclean® est uniquement destiné pour un entretien domestique en conformité avec ce manuel utilisateur.

• Afin de conserver la garantie constructeur de 2 ans, ne pas désassembler l'appareil sans le consentement de notre entreprise.
• Veiller à utiliser les adaptateurs fournis avec le robot. Toutes autres sources d'alimentation pourraient conduire à une surchauffe de l'appareil et l'endommager sérieusement.
• Toujoursmettrelerobotaspirateurhors tensionlors du nettoyagedesbrossesetautres compartments.
  Garder l'appareil à distance de sources de chaleur ou produits inflammables.
• En cas de non utilise de l'appareil pendant une longue période, penser à retarder la batterie du robot et à stocker les éléments dans un endroit sec.
• Les aspirateurs robots e.ziclean® ne convennent pas à une'utilisation en extérieur.
• Ne pas laisser d'objets fragiles, électriques ou franges de tapis pouvant se couver sur le passage du robot.

3. Contenu de la boîte

A. MATÉRIELS ET ACCESSOIRES FOURNIS

Aspirateur Robot e.ziclean® MAPPING et MAPPING SWEEPY

Aspirateur Robot (1)	Bloc Brosse Principale (1)
Base de Chargement (1)	Bloc Buse Aspiration (1)
Bande Magnétique (1)	Brosse Latérale (4)*
Alimentation (1)	Filtre HEPA (1 intégré) *
Télécommande (1)	Brosse Principale Nylon (1)*
Manuel Utilisateur (1)	Réservoir à Eau (1) - version SWEEPY
	Serpillières à eau (2)* - version SWEEPY

• L'accessoirisation de certaines versions peut être différente.

B. SPECIFICITÉS TECHNIQUES

Aspirateur Robot e.ziclean® MAPPING et MAPPING SWEEPY

Dimension :	350mm*99mm
Poids :	3.7 kg
Technologie de navigation :	OPTIMUSTM
Temps de nettoyage moyen :	100 min
Temps de chargement moyen :	Environ 4 heures
Voltage charge :	14.4 V
Décibels :	59db
Capacité du bac à poussières :	500 mL
Capacité de la batterie :	2150mAh Lithium Ion
Capacité du Réservoir à Eau :	180mL

4. Familiarisez-vous avec les fonctions de votre produit

A. VUE Du DESSUS DE L'ASPIRATEUR ROBOT

1. Panneau de contrôle tactile
2. Écran digital
3. Bumper avant
4. Bandeau de protection
5. Clapet du bac à poussières
6. Interrupteur ON/OFF

B. VUE DU DESSOUS DE L'ASPIRATEUR ROBOT

1. Emplacement du bac à eau
2. Roue motrice droite
3. Entrée d'alimentation
4. Brosse latérale droite
5. Bloc batterie
6. Contacteur de charge
7. Détecteurs d'obstacles Ultrasons
8. Roue avant
9. Brosse latérale gauche
10. Roue motrice gauche
11. Bloc Brosse principale
12. Bloc d'aspiration

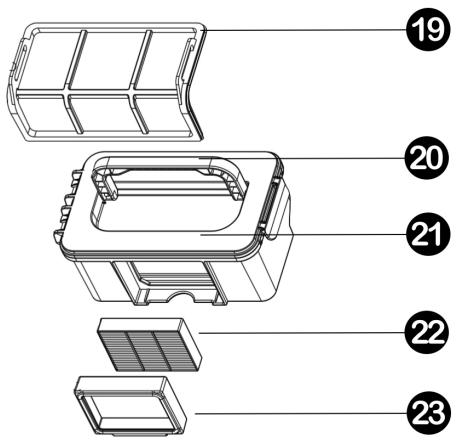

C. VUE DU BAC À POUSSIÈRES

1. Pré-filtre
2. Poignée
3. Bac à poussières
4. Filtre HEPA
5. Support du filtrre HEPA

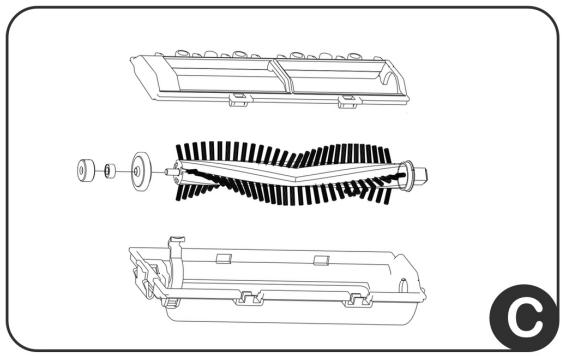

D. VUE DU BLOC BROSSE PRINCIPALE

1. Grille anti-enchevêtrement
2. Brosse principale
3. Bloc Brosse principale

E. VUE DE LA STATION DE CHARGEMENT

1. Indicateur d'alimentation
2. Entrée alimentation
3. Contacteurs de charge

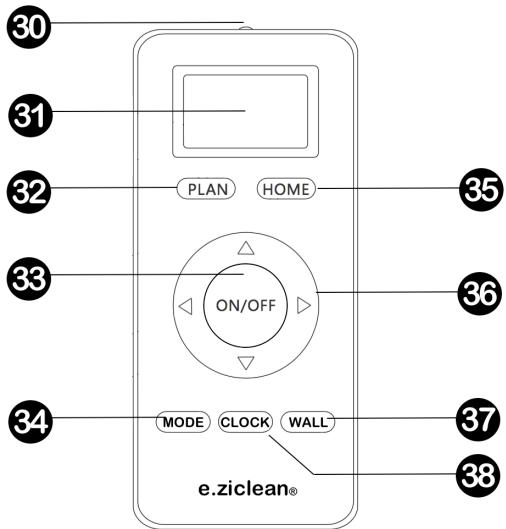

F. VUE DE LA TÉLECOMMANDE

1. Voyant infrarouge
2. Écran LCD
3. Éditer la programmation hebomadaire
4. Bouton ON/OFF
5. Fonction Spirale Carrée
6. Retour à la station de chargement
7. Boutons directionnels
8. Fonction Long des murs
9. Réglage de l'heure

HOME

MODE

PLAN

WALL

39. Bouton de lancement du mode AUTOMATIQUE / Sortie mode veille

1. Bouton de retour en station de chargement
2. Bouton d'activation du mode de nettoyage spirale carrée
3. Écran d'affichage LCD
4. Bouton de réglage de la programmation hebdomadaire
5. Bouton d'activation du mode long des murs

5. Installation des piles de la télécommande

Retirer la pellicule de protection de la pile lorsque vous receivez l'appareil. L'accès aux piles se fait directement à l'arrière de la télécommande.

① Retirer le cache situé au dos de votre télécommande.
② InsérER 2 piles AAA.
③ Reclipser le cache. La télécommande est maintainant prête à l'emploi.

Consignes

Retirer les piles des apparciels dans le cas ou vous n'utiliseriez pas votre e.ziclean® pour une période prolongée. Mettre les apparciels hors tension lors de l'installation des piles. Une fois les batteries épuisées, les disposer dans un compartment de recyclage prévu à cet usage.

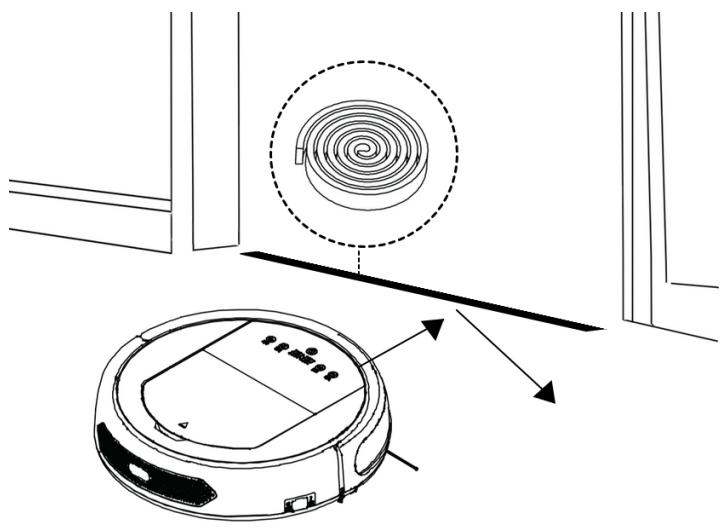

A. UTILISATION DE LA BANDE MAGNETIQUE

Cette bande magnétique pour les robots aspirateurs e.ziclean® MAPPING, vous permet de délimiter précisément la zone de travail de votre robot.

Il vous suffit de poser sur le sol un morceau de cette bande magnétique devant un meuble ou à l'entrée d'une pierce, là où vous ne souhaitez pas que votre robot aille.

La bande magnétique est sectionnable à l'aide de ciseaux.

6. Installation de la station et rechargement de votre robot

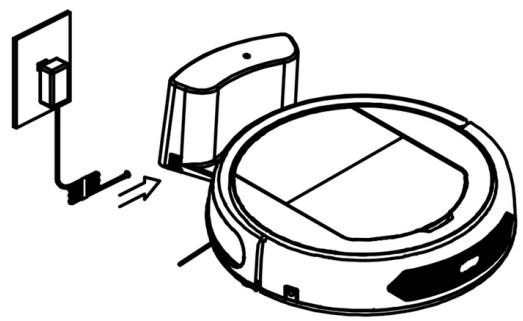

A. RECHARGEMENT AUTOMATIQUE

① Installer la station de chargement dans un endroit plat et contre un mur.
② Veiller à respecter les espaces latéraux et frontaux indiqués comme ci-contre.

Le bon positionnement de la station de charge facilitera la phase d'ancrage de l'aspirateur robot lors de son retour à son dock de rechargement.

Dans le cas où l'aspirateur robot peine à returner à sa base, vérifier qu'aucun obstacle ne viennent généra sa navigation, et que sa base de chargement soit placée dans un endroit suffisamment espacé. Au besoin, changer le positionnement de la station de charge.

Veiller également à ce que les contacteurs de la station de charge et du robot soient régulièrement nettoyés afin que la surface de contact soit toujours bien propre.

Rechargement par la station de charge

Il est possible de connecter le cable d'alimentation directement à l'aspirateur robot. L'entrée de l'alimentation se trouve à l'opposé du bouton de mise sous tension ON/OFF, sur le côté gauche de l'aspirateur robot.

Plus communément, nous vous conseillons un rechargement par la station de charge. Le robot pourra s'y recharger directement grâce à sa fonction de retard en charge automatique.

Note

En cours de chargement, l'écran du robot fait défilier la série 1111 de gauche à droite. Lorsque l'appareil est intégralement charger, le texte FULL sera affchéé.

Le temps de chargement complé t d'e.ziclean® est d'environ 4 heures. Sa batterie chargee, il assure des cycles de nettoyage d'environ 100 minutes. La durée de son cycle peut varier en fonction de votre type de sol et de l'encombrement de vos pièces.

C. ORDONNER LE RETOUR À LA STATION DE CHARGE

. Depuis l'écran de contrôle tactile du robot aspirateur, appuyez sur la touche

. Depuis la télécommande de contrôle, appuyez sur le bouton HOME.

e.ziclean® se mettra alors en mode de recherche de son dock de rechargement.

7. Programmation des jours et des heures de nettoyage

A. METTRE VOTRE ROBOT ASPIRATEUR E.ZICLEAN® À L'HEURE

Mettre votre robot aspirateur sous tension depuis l'interrupteur ON/OFF situé sur le côte de l'appareil. e.ziclean® doit être hors mode veille ou en cours de chargement.

Appuyez une fois sur le bouton (1) de l'écran pour sortir du mode veille et afficher les touches de l'écran tactile.

1. Appuyez sur la touche PLAN (24h) de l'écran de contrôle tactile de l'aspirateur robot.
2. Une fois que les 2 premiers chiffres de l'écran digital clignotent, appuyez sur la touche

HOME de l'écran de tactile pour faire défilier les heures.

1. Appuyez sur la touche pour valider et passer au réglage des minutes. Une fois que les 2 derniers chiffres de l'écran digital clignotent, appuyez sur la touche de l'écran tactile pour faire défilé les minutes.
2. Appuyez sur la touche ( ) pour finaliser le réglage de l'heure.

B. METTRE VOTRE TÉLÉCOMMANDE À L'HEURE

1. Maintenez la touche CLOCK de votre télécommande pendant 3 secondes.
2. Faire défilier les heures en appuyant sur les boutons ou de la télécommande.
3. Une fois l'heure régée, appuyez sur le bouton pour passer aux minutes. Faire défiler les minutes en appuyant sur les boutons ou de la télécommande.
4. Une fois les minutes réglées, appuyez sur le bouton pour passer à la sélection du jour. Faire défiler les jours en appuyant sur le bouton de la télécommande. Ci-dessous une traduction des jours de la semaine :

Sun	Mon	Tue	Wed	Thu	Fri	Sat
Dimanche	Lundi	Mardi	Mercredi	Jeudi	Vendredi	Samedi

1. Finalisez le réglage de l'horloge de votre télécommande en appuyant sur le bouton CLOCK de la télécommande.

C.PROGRAMMER UN CRENEAU DE NETTOYAGE HEBDOMADAIRE

Important

Lorsque que le robot e.ziclean® MAPPING SWEEPY est utilisé en mode lavage avec son réservoir à eau, il est fortement déconseilé de mettre le robot en programmation. Entre le temps ou le robot est sur sa base, et le temps de son départ, le Réservoir à Eau se videra sur place.

Le mode programmation a donc toute son utilise uniquement lorsque le robot aspirateur est utilisé en mode aspiration (sans son Réservoir à Eau).

Gréce à la programmation d'un créneau de nettoyage, e.ziclean® lancera automatiquement chaque jour de la semaine et à la même heures, un cycle de nettoyage automatique d'une durée maximale de 100 minutes. Une fois son cycle terminé, e.ziclean® revient sur sa station de charge.

Le réglage de l'heure s'effectue directement depuis votre télécommande. N'oubliez pas d'effectuer préalablement le réglage de l'heure de votre apparéil.

Important

Vou alez maintainant selectionner dans quel delai you souhaitez que voitre robot aspirateur, tous les jours de la semaine, commence son nettoyage. Par exemple, si il est 8:00 du matin et que you souhaitez que your robot parte pour un cycle de nettoyage tous les jours à 10:30 du matin, you aliez selectionner la durée suivante : 2:30

Ainsi à 8:00 + 2:30 = 10:30 du matin, votre robot effectuera ses cycles de nettoyage automatique chaque jour de la semaine.

Mettre votre robot aspirateur sous tension depuis l'interrupteur ON/OFF situé sur le côte de l'appareil. e.ziclean® doit être hors mode veille ou en cours de chargement.

Appuyez une fois sur la touche ( ) de l'écran pour sortir du mode veille et afficher les touches de l'écran tactile. Opérez ensuite les instructions suivantes :

1. Maintenez la touche PLAN de la télécommande pendant 3 secondes. L'écran d'affichage de la télécommande clignote.
2. Faire défilier les heures en appuyant sur les boutons ou de la télécommande.
3. Une fois le 1er chiffre régle, appuyez sur le bouton pour passer aux minutes. Les minutes se réglient par intervalle de 30 min.
4. En pointant votre télécommande vers libre aspirateur robot, validez libre dans appuyant sur le bouton ON/OFF de la télécommande.
5. Un bip sonore confirme que votre robot a enregistré votre cycle de nettoyage et le symbole

apparait à droite sur l'écran de votre télécommande.

D. SUPPRIMER UN CRÉNEAU DE NETTOYAGE HEBDOMADAIRE

1. Maintenez la touche PLAN de la télécommande pendant 3 secondes, puis appuyez 2 fois de suite sur le bouton ON/OFF de la télécommande.
2. Un bip sonore confirme que votre robot a supprimé votre cycle de nettoyage. Attendre environ
   15 secondes que l'écran d'affichage de l'heure réapparaisse. Vous verrez que le symbole

disparu de l'écran de votre télécommande pour laisser place au symbole ①.

Economiseur d'énergie

Lorsque votre robot n'est pas utilisé pendant plus de 2 minutes, il se met automatiquement en mode veille. Appuyer sur le bouton ON/OFF de la télécommande ou sur la touche du robot pour que l'écran du robot aspirateur soit à nouveau affché. En mode veille, l'appareil n'est pas étant et continuaera de se décharger. Pour éteindre complètement le robot, utiliser l'interrupteur ON/OFF de l'appareil.

8. Installation des Modules de Brosses

A. BUSE D'ASPIRATION

L'utilisation de la buse d'aspiration est conseillée pour un nettoyage sur sols durs : parquets, carrelings, linoleum etc - Cette buse a pour avantage de réduire l'entretien de l'appareil - pas de poils et cheveux risquant de s'emméler dans la Brosse principale - et d'éviter le blocage du robot aspirateur dans les franges de tapis. Elle est également conseillée lorsque le Réservoir à eau est installé en dessous d'e.ziclean®.

A noter

Toujoursmettre l'appareil hors tension lorsqu'une manipulation est requise.

A. Déclipser le Bloc Brosse Principale depuis l'encôche située sur le côté droit du bloc.
B. Clipser la Buse d'Aspiration à l'intérieur de son compartment d'accueil. Assurez-vous que les contacteurs électroniques du compartment et de la Buse d'Aspiration soient bien propres.

Au besoin, les nettoyer avec un chiffon sec.

B. BLOC BROSSE PRINCIPALE

L'utilisation du Bloc Brosse Principale est conseillée pour un nettoyage aussi bien sur les sols durs : parquets, carrelages, linoleum etc - que sur les sols mous : moquette, tapis etc.

Important

En règle générale, les robots aspirateurs ne sont pas adaptés pour nettoyer des tapis écais. Seuls les moquettes et tapis poils ras sont appropriés à leur usage.

Un entretien régulier des brosses est indispensable pour garantir une efficacité d'aspiration et de récapération des poussières optimes.

Certaines versions d'appareils ne possedent pas ce module.

C. Le Bloc de Brosse Principale doit préalablement être remonté intégralement.
D. Clipsez le Bloc de Brosse Principale à l'intérieur de son compartment d'accueil.

① Positionner les brosses latérales sur leurs compartments d'accueil en les clipsant fermement sur votre apparéil.
② Toujours repositionner les brosses latérales dans leur compartment, en vous assurant que le socle d'accueil des brosses latérales soit bien propre.

Conseil d'Entretien

Les brosses latérales CORNER™ sont en polypropylènes. Ainsi afin d'augmenter leur durée de vie, il est possible de leur reddoner leur forme initiale en les trempant dans de l'eau très chaudependant quelques minutes.

9. Installation du Réservoir à eau

Rappel

Il est vivement conseilé d'utiliser la Buse d'Aspiration en complément de l'installation du Réservoir à eau. Garder le Bloc Brosse Principale pourrait réduire la qualité de nettoyage du fait des poussières, cheveux et poils qui se détacheraient de la Brosse au contact du sol humide.

A. INSTALLATION DU RÉSERVOIR À EAU MAPPING - SWEEPY Series -

Les aspirateurs robots e.ziclean® MAPPING SWEEPY sont fournis avec un Réservoir à eau. Ce réservoir d'une capacité de 180 mL possède une autonomie de nettoyage d'environ 100 minutes soit une couverture d'environ 100 m².

Passée cette autonomie, le Réservoir à eau ne dispensera plus d'eau et/ou de solution nettoyante sur le sol. La fonction de nettoyage par la Buse d'Aspiration continua quant à elle d'être assurée pendant le cycle complet du robot aspirateur.

Recommendation*

Afin de vous offrir un nettoyage toujours plus efficace, E.ZICOM a développé une solution de nettoyage à l'usage spécifique du Réservoir à eau. Sa viscosité et son dosage en alcool réduisent considérablement les risques de traces au sol ainsi que la corrosion des plastiques et joints qui composent le Bac à eau.

• L'usage d'une solution nettoyante autre que celle recommandée par la marque ne met pas en périt la garantie constructeur. Sous réserve que la solution ne possède pas de contre-indications particulières pouvant alterer le bon fonctionnement du robot ainsi que de ses accessoires.

F. Fixer la mop - serpillère - sur l'arrière du Réservoir à Eau. Pour des questions de performance, il est recommendé de la pré-humidifer légèrement avant de l'installer sur le Réservoir à eau.
G. Verser de l'eau et la solution nettoyante à l'intérieur du Réservoir depuis l'ouverture.
H. Clipser le Réservoir à eau dans les encoches prévues à cet effet. Notre robot est prét à entamer un cycle de nettoyage.

Entretien

Les serpillères peuvent être lavées en machine. S'assurer qu'elles soient bien propres avant chaque usage. Lorsque la microfibre est trop réche, celle-ci perd en qualité d'absorption. Il est donc recommendé de la changer afin de conserver une qualité optimale de nettoyage des sols.

Compatibilité

Le Réservoir à eau fourni avec la gamme MAPPING n'est pas compatible avec les autres apparèils de la marque e.ziclean.

10. Modes de navigation du robot e.ziclean®

Gréce à la technologie OPTIMUS™ e.ziclean® enregistrre en temps réel la cartographie de votre interieur. Il effectue un tracé rectiligne et méthodique, en évitant les obstacles. À la fin de son cycle de nettoyage, e.ziclean® est ainsi capable de couvrir pres de 90% de vos pièces, sans oublier d'aspirer pres des plinthes et des coins.

En mode automatique et uniquement lorsque le robot part directement depuis sa station de chargement, il reviendra automatiquement se recharger une fois son cycle de nettoyage terminé.

Pour revenir sur sa station de charge, e.ziclean® empruntera systématiquement le chemin le plus court.

Si la surface à couvrir ne nécessite pas le fonctionnement d'e.ziclean® pendant son autonomie maximale de 100 minutes, il revienda automatiquement se recharger sur sa base.

Exemple : Si vous intérieur fait 30m2, e.ziclean reviendra se recharger automatiquement après un cycle de nettoyage d'environ 20 min.

Ci dessous les différents mode de nettoyage qui peuvent être activés à la demande :

① AUTOMATIQUE : e.ziclean® couvre l'ensemble de votre interieur et reviendra sur sa station de chargement une fois son cycle finalisé.

Pour lancer le mode de nettoyage AUTOMATIQUE manuellement, appuyer sur le bouton ① du robot, ou ON/OFF de la télécommande.

② SPIRALE CARRÉE: Le robot se concentrera sur une zone restreinte puis s'arrête sur place. Dans ce mode, l'appareil ne returnera pas à sa base une fois son travail effectué. Il convient parfaitement pour des espaces relativement petits et particulièrement incrustés en saleté. Il existe 4 Modes pour couvrir une zone plus ou moins large.

Pour lancer le MODE 1 manuellement, appuyer sur le bouton MODE de la télécommande. Le robot lance automatiquement sa navigation. La zone de couverture est de 1^*1m .

Pour lancer le MODE 2 manuellement, appuyer sur le bouton MODE de la télécommande 2 fois.La zone de couverture est de 2^*2m

Pour lancer le MODE 3 manuellement, appuyer sur le bouton MODE de la télécommande 3 fois. La zone de couverture est de 3^*3m

Pour lancer le MODE 4 manuellement, appuyer sur le bouton MODE de la télécommande 4 fois. La zone de couverture est de 4^*4m

③ LONG DES MURS: Le robot se dirige vers un mur de la pièce et le longe afin de nettoyer exclusivement le long des plinthes et dans les coins pendant une durée maximale de 20 minutes en fonction de la taille de la pièce. ÀpRES ce délai, e.ziclean® revient automatique sur sa station de charge.

Pour lancer le mode de nettoyage LONG DES MURS manuellement, appuyer sur le bouton WALL du robot, ou la touche WALL de la télécommande.

Arrêter un Mode de Nettoyage

Pour suspendre le Mode de nettoyage en cours, appuyer sur le bouton ON/OFF de la télécommande. Pour relancer un Mode de nettoyage, appuyer de nouveau sur le bouton correspondant de la télécommande ou du robot.

11. Entretenir votre robot aspirateur e.ziclean®

L'aspirateur robot e.ziclean® requiert un entretien régulier. Le bon suivi des étapes d'entretien de l'aspirateur robot garantira une efficacité constante au jour le jour.

A. VIDER LE BAC À POUSSIÈRES ET NETTOYER LE FILTRE

① Ouvrir le compartment du Bac a poussieres depuis le bouton UP du couvercle supérieur.
② Extraire le Bac a poussières depuis sa poignée.

③ Extraire le filtrre HEPA ainsi que le préfiltre.
④ Vider les poussières containues dans le bac au dessus d'une poubelle.

Utiliser la Brosse d'entretien disponible sur le bac pour dépoussiérer le compartment du Bac, l'intérieur du Bac à poussières ainsi que le filtré et son préfiltrte. Le filtré HEPA peut également être nettoyé en profondeur en le passant sous un filt d'eau, puis en le laissant bien secher. Ne pas l'exposer directement au soleil.

Fonction Diffuseur de perfume

Profitez des bâtonnets parfumés à disposez dans le bac à poussières de votre robot aspirateur pour réduire les mauvaises odeurs de votre maison. Disposer un bâtonnet directement à l'intérieur du bac à poussières. Son temps de diffusion est de plusieurs semaines.

B. NETTOYAGE DE LA BROSSE PRINCIPALE

① Pour extraire le Bloc Brosse Principale du robot, déclipser l'encôche située à droite du bloc.
② Extraire la Brosse principale en soulevant la grille depuis les 2 encoches supérieures. Bien nettoyer la Brosse principale, le joint et son support.
③ Remonter le Bloc Brosse Principale et le reclipser dans l'appareil.

① Extraire les brosses laterales de leurs compartments d'accueil en les tirant par le dessus votre apparéil.
(2) Une fois nettoyées toujours repositionner les brosses latérales dans leur compartment vous assurant que le socle d'accueil des brosses latérales soit également bien propre.

Rappel Conseils d'Entretien

Les brosses latérales CORNER™ sont en polypropylènes. Ainsi afin d'augmenter leur durée de vie, il est possible de leur reddonner leur forme initiale en les tremphant dans de l'eau très chaude pendant quelques minutes. S'aider de ciseaux pour facilititer l'extraction de poils ou cheveux au besoin.

Durée de vie des consommables

En fonction de l'utilisation plus ou moins intensive de votre apparéil, nous recommendons le nettoyage de vos consommables - Brosse Principale Nylon - Brosses Láterales CORNER™ - Filtre HEPA - toutes les 2 semaines maximum. Les Mops, après chaque utilisation.

Nous conseillons un renouvellement des consommables tous les 4 mois. Au-delà de ce déliai, les robots aspirateurs e.ziclean® peuvent naturellement perdre en qualité de filtration et de nettoyage.

D. NETTOYAGE DE LA ROUE AVANT ET DES ROUES LATERALES

① Se munir d'un tournevis à tête plate, afin d'effectuer un effet de levier et sorting la roue avant avec délicatesse.
(2) Une fois les poussières, poils et cheveux dégagés, repositionner la roue sur son socle.
③ Dépoussierer les modules de roues gauche et droite avec l'outil d'entretien fourni.

E. NETTOYAGE DES CAPTEURS DE VIDE

Le nettoyage des capteurs de vide est recommandé toutes les 2 semaines environ. Leur entretien est primordial pour assurer le bon fonctionnement des détecteurs à l'approche d'un escalier.

① Se munir d'un chiffon microfibre propre et nettoyer les capteurs de vide situés en-dessous et autour du robot aspirateur.
② Appliquer évientuellesment une solution nettoyante antistatique pour parfaire le nettoyage. Dans ce cas humidifier très légèrement votre chiffon. Ne jamais vaporiser directement sur les capteurs.

F. NETTOYAGE DES CONTACTEURS DE CHARGE

Le nettoyage des contacteurs de charge entre le robot et la station de chargement est recommandé toutes les 2 semaines environ. Son entretien assure le bon retour de l'appareil sur sa station, ainsi qu'un rechargement optimal de la batterie.

① Se munir d'un chiffon microfibre propre et nettoyer les contacteurs de charge dessous le robot et sur la station de charge.
② Appliquer évientuellesment une solution nettoyante antistatique pour parfaire le nettoyage. Dans ce cas humidifier très légèrement votre chiffon. Ne jamais vaporiser directement sur les contacteurs.

12. Changement de la Batterie

Les robots aspirateurs e.ziclean® MAPPING ont équipés de batteries Lithium-Ion dernière génération. Ces batteries assurent une autonomie en moyenne 3 fois plus importante que les batteries NimH. La batterie est garantie 6 mois.

Elle garantit pres de 1000 cycles de nettoyage sans perte d'autonomie*. Au delà, l'autonomie restante de l'appareil justifie un remplacement de batterie :

Sans perte d'autonomie supérieure à 50% de sa capacité initiale.

① Utiliser un tournevis pour enlever le support supérieur et extraire la batterie.
(2) Positionner la nouvelle batterie en respectant le sens des polarités.
③ Repositionner et revisser le support.

2006/66/CE (directive sur les batteries) : La batterie usagée ne doit pas être déposée dans une décharge municipale où le tri des déchets n'est pas praticé en Union Européenne. Pour la recycler correctement, déposez-la à un point de collecte prévu à cet effet.

Dans le cas d'un arrêt d'utilisation prolongé de l'appareil, il est recommendé d'en extraire sa batterie.

13. Codes ERROR et dépannage

En cas d'utilisation anormale de l'appareil, un chiffre ou une lecture s'affichera sur l'écran LCD de l'aspirateur robot e.ziclean®. Vous trouvez ci-dessous un récapitulatif des sources de pannes possibles, ainsi que la procédure de dépannage à suivre :

N° d'erreur	Signification	Solutions
E1	Le bac à poussières est absent du robot ou n'a pas été bien inséré.	Extraire puis remettre correctement votre bac à poussières.
E2	Interruption anormale du chargement de la batterie de votre robot.	Vérifiez si votre prise électrique est bien branchée et que les contacteurs de charge de votre robot et de la station de charge soient bien propres.
E3	Batterie faible.	Effectuez une recharge complète de votre robot.
E11	Problème Détecteur de vide gauche.	Vérifiez l'état du détecteur de vide gauche et bien le nettoyer.
E12	Problème Détecteur de vide droit.	Vérifiez l'état du détecteur de vide gauche et bien le nettoyer.
E13	Problème Détecteur de vide avant.	Vérifiez l'état du détecteur de vide avant et bien le nettoyer.
E21	Roue Motrice Gauche levée.	Bien nettoyer le module de roue et vérifier qu'aucun corps étranger ne vienne géné sa rotation.
E22	Roue Motrice Droite levée.	Bien nettoyer le module de roue et vérifier qu'aucun corps étranger ne vienne géné sa rotation.
E31	Problème Bumper Avant Gauche.	Vérifiez l'état du bumper avant gauche, et le nettoyer avec un chiffon microfibre.
E32	Problème Bumper Avant Droit.	Vérifiez l'état du bumper avant droit, et le nettoyer avec un chiffon microfibre.
E33	Problème Bumper Avant.	Vérifiez l'état du bumper avant, et le nettoyer avec un chiffon microfibre.
E41	Problème Moteur Roue Gauche.	Bien nettoyer le module de roue et vérifier qu'aucun corps étranger ne vienne géné sa rotation.
E42	Problème Moteur Roue Droite.	Bien nettoyer le module de roue et vérifier qu'aucun corps étranger ne vienne géné sa rotation.
E43	Problème Brosse Latérale Gauche.	Vérifiez l'état de la Brosse latérale gauche. Enlevez et remettre votre Brosse latérale correctement.
E44	Problème Brosse Latérale Droite.	Vérifiez l'état de la Brosse latérale droite. Enlevez et remettre votre Brosse latérale correctement.
E46	Problème Bloc Brosse Principale.	Vérifiez l'état du Bloc Brosse Principale. Le démonter, bien nettoyer son compartment, la Brosse, son joint et son support. Remontez et clipsez le Bloc fermement sur son compartment d'accueil.
LO	Batterie Faible.	Effectuez une recharge complète de votre robot.
11 11	Robot en cours de chargement
FULL	La batterie du robot est complètement chargée.

A. Mon e.ziclean® ne fonctionne pas

• Vérifier que votre apparéil est bien sous tension - Switch ON / OFF.
• Vérifier que le cable d'alimentation fonctionne correctement en : . le connectant à la base de chargement et que la station de charge est bien sous tension. . le connectant directement sur le robot et que l'appareil est bien sous tension.
• Vérifier si un code ERROR appairait sur votre écran.
• Vérifier que les composants de votre bac à poussières, ainsi que votre Brosse principale et les brosses laterales soient bien nettoyées.
• Vérifier le statut de votre batterie. Effectuer une recharge complète du robot.

B. Ma télécommande ne marche plus

• Vérifier l'etat des piles de votre télécommande.
• Vérifier que votre e.ziclean® soit sous tension.
  Vérifier que votre télécommande soit orientée et pas trop éloignée de votre aspirateur robot.

C. Mon aspirateur robot ne se charge pas automatiquement

• Vérifier l'état de votre station de rechargement. Sous tension, son indicateur d'alimentation doit être allumé.
• Dans le cas où les batteries de votre aspirateur robot sont particulièrement faibles, rechargez votre e.ziclean® directement depuis le robot lui-même.
• S'assurer que rien n'obstrue le bumper frontal de votre aspirateur robot et qu'il soit bien nettoyé.

D. Mon aspirateur robot fait plus de bruit que d'habitude

• Bien nettoyer l'ensemble des compartments et des accessoires de votre robot.
• Vérifier que votre Brosse principale et les brosses latérales soient propres et bien positionnées.

E. Notre aspirateur part en arrêté

• Éviter de faire fonctionner votre aspirateur robot sur un sol particulièrement noir, ou dans des pieces trop ensoleillées / illuminées. Les rayons du soleil pourraient perturber les capteurs infrarouge de votre robot aspirateur.

F. Mon aspirateur robot tombe dans les escaliers

• Bien nettoyer les détecteurs de vide situés en dessous de votre aspirateur robot.

E.ZICOM®

- Garantie Limitée -

REMARQUE : la presente Garantie limitée ne saurait porter atteinte à vos droits prévus par la loi relative à la vente des produits de consommation.

Les produits de la société E.ZICOM donnent droit à la garantie légale en vigueur, soit 2 ans à 3 ans en fonction des produits commercialisés. Les batteries, ayant une durée de cycles limitee, sont considerees comme un consommable. De ce fait elles sont couvertes d'une garantie de 6 mois tout comme les accessoires.

La durée de la garantie constructeur de certains de nos produits peut être occasionnellement modifiée lorsque vendus sur des réseaux de distribution jugés comme non traditionnel. Dans ce cas le client faisant l'acquisition d'un produit de la société E.ZICOM en est clairément averti sur la page de presentation du produit presente sur le site du revendeur. Les informations sur le contenu du produit, son packaging ou manuel utilisateur peuvent s'en retrouver algériées.

Dans tous les cas la société E.ZICOM ne pourrait être tenu pour responsable pour non respect des dispositions réglementaires et législatives en vigueur dans le pays de réception, la responsabilité de E.ZICOM est systématiquement limitée à la valeur du produit mis en cause, valeur à sa date de vente et ce sans possibilités de recours envers la marque ou la société productrice du produit. En toute hypothèse, le client bénéficiaie de la garantie légale d'éviction et des vices cachés (Art.1625 et suivants du Code Civil). À la condition que l'acheteur fasse la preuve du défaut caché, le vendeur doit légalement en réparer toutes les conséquences (art.1641 et suivants du code civil); Afin de connaître les démarches à suivre concernant le service après vente pour tout problème ou de panne sur un produit le client peut contacter le service Clients par mail via le formulaire de contact (une ↔ponse dans les membres delais sera fournie par E.ZICOM).

Il est indispensable de conserver l'emballage d'origine des articles achetés durant toute la période de garantie. Pour pouvoir bénéficier de la garantie des produits il convient impératifement de conserver la facture d'achat du produit.

Les garanties ne couvrent pas :

• Le remplacement des consommables (batteries, filtres, brosses, mur virtuel, alimentation, station de charge, cable périmétrique...),
• L'utilisation anormale ou non conforme des produits. Le client est invité à cet égard à consulter attentivement la notice d'emploi fournie avec les produits,
• Les pannes liées aux accessoires (câbles d'alimentation...),
• Les défauts et leurs conséquences dûs à l'intervention d'un réparateur non agrée par E.ZICOM,
• Les défauts et leurs conséquences liés à l'utilisation non conforme à l'usage pour lequel le produit est destiné (utilisation professionnelle, collective...),
• Les défauts et leurs conséquences liés à toute cause extérieure.

En cas de panne non couverte par la garantie, ou envoi d'un dossier de prise en charge SAV avec des pieces administratives manquantes, un devis de 99,00 Euros TTC sera envoyé au client. Si il avait etre refusé, l'appareil sera returné après reception de la copie du devis refusé signe et d'un reglement de 32,00 Euros TTC pour frais administrifs, stockage et return du produit.

Pour en savoir plus sur:

. La garantie de mon robot aspirateur et le retour SAV

Contactez-nous directement sur notre site Internet officiel: http://www.e-zicom.com

. Le fonctionnement de mon robot aspirateur e.ziclean®

Contactez votre fournisseur ou visitez notre site Internet

. Des conseils pratiques sur son utilisation

. Découvrir les accessoires pour votre aspirateur e.ziclean®

L'ensemble des accessoires e.ziclean® sont disponibles sur:

http://www.e-zicom.com

E.ZICOM SAS

1 rue Léon Bocquet

94100 Saint Maur des Fossés

FRANCE

tel.[phone]

E.ZICOM®

MADE IN INNOVATION
