R LIFT 900 - Hotte aspirante ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Marque	ROBLIN
Modèle	R LIFT 900
Type de produit	Hotte aspirante murale
Largeur	900 mm
Hauteur de pose recommandée	0,65 m à 0,70 m au-dessus du plan de cuisson
Alimentation électrique	220-240 V monophasé, 50/60 Hz
Classe de protection	Classe I
Câble d'alimentation	HO5VVF 3 × 0,75 mm² avec fiche 10/16 A et mise à la terre
Nombre de vitesses	2 vitesses : petite et intensive
Type de commande	3 touches : petite vitesse, vitesse intensive, éclairage
Éclairage	Lampe type E14, 40 W max, 220-240 V
Filtration	Filtres métalliques amovibles lavables
Diamètre de sortie d'air	150 mm (estimation standard)
Niveau sonore	Environ 55-65 dB(A) selon vitesse (estimation)
Consommation électrique	Environ 200-300 W (estimation, hors éclairage)
Poids net	Environ 17 kg (estimation)
Entretien des filtres	Nettoyage périodique à la main ou au lave-vaisselle
Entretien de la carrosserie	Nettoyer avec détergent non abrasif et éponge humide
Vérification du conduit d'évacuation	Tous les 6 mois
Distance minimale d'installation	0,65 m au-dessus du plan de cuisson
Interdiction	Ne jamais flamber au-dessous de l'appareil
Garantie	Contractuelle, ne couvre pas l'éclairage ni les filtres (consommables)
Conformité	Normes CEI 335, directives 73/23 et 89/336

FOIRE AUX QUESTIONS - R LIFT 900 ROBLIN

Quelles sont les dimensions de la hotte R LIFT 900 ?

La hotte a une largeur de 900 mm. Les dimensions exactes (profondeur, hauteur) ne sont pas fournies dans la notice, mais typiquement une hotte de cette taille mesure environ 500 mm de profondeur et 100-150 mm de hauteur visible.

Comment nettoyer les filtres métalliques ?

Les filtres métalliques se nettoient périodiquement à la main avec un détergent liquide à l'eau tiède, ou au lave-vaisselle. Un nettoyage régulier évite les risques d'inflammation.

Quel type d'ampoule utiliser pour l'éclairage ?

Utilisez une lampe de type E14, 40 W maximum, 220-240 V. Ne dépassez pas la puissance prescrite et ne changez pas le type de lampe.

Quelle est la hauteur de pose recommandée ?

La hauteur idéale se situe entre 0,65 m et 0,70 m au-dessus du plan de cuisson. La distance minimale obligatoire est de 0,65 m pour éviter tout risque d'inflammation.

Puis-je utiliser la hotte sans évacuation extérieure ?

La notice indique un raccordement à une évacuation extérieure. Il est déconseillé de l'utiliser en mode recyclage sans filtre à charbon adapté (non mentionné ici). Suivez les prescriptions locales.

Que faire si la hotte ne fonctionne plus ?

En cas d'anomalie, contactez votre installateur. Ne tentez pas de réparer vous-même. Si le câble d'alimentation est endommagé, seul un atelier agréé par le fabricant peut le remplacer.

Comment entretenir la carrosserie ?

Nettoyez régulièrement avec un détergent non abrasif et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés, et n'introduisez pas d'objets dans l'ouverture d'évacuation.

La garantie couvre-t-elle l'éclairage et les filtres ?

Non, la garantie contractuelle ne couvre pas les lampes (incandescentes, halogènes) ni les filtres, car ils sont considérés comme des consommables.

Quelle est la puissance électrique de la hotte ?

La consommation exacte n'est pas précisée, mais la hotte est prévue pour 220-240 V. La puissance du moteur est estimée entre 200 et 300 W.

Puis-je installer la hotte au-dessus d'une gazinière ?

Oui, mais respectez impérativement la distance minimale de 0,65 m. Ne laissez jamais de flammes libres sous la hotte en fonctionnement et surveillez les fritures pour éviter tout risque d'incendie.

MODE D'EMPLOI R LIFT 900 ROBLIN

• Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil avant et après la cuisson des alimentes; pour les préparations dégaggeant peu de vapeur, utiliser de préférence la petite vitesse.
  IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL

Ne laissez jamais de flammes libres sous la hotte en fonctionnement.

Eteindre la flamme ou la réduire au minimum pour de courte période et sous surveillance.
- Si vous effectuez des fritures, c'est avec une surveillance permanente: l'huile surchauffée pourrait s'enflammer.

2 ENTRETIEN.

Déconnecter le cable d'alimentation pour toute intervention électrique.

L'appareil a eté concu pour facilitier au maximum les opérations d'entretien, synonyme de bon fonctionnement et rendement de l'appareil dans le temps.

Nettoyage des filtres métalliques.

Il est indispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rincage) ou au lave-vaisselle avec une fréquence de l'intensité d'utilisation pour éviter le risque d'inflammation.

Carrosserie.

Nettoyer régulierement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés N'introduisez chaque objet, ni les mains dans l'ouverture servant à l'évacuation de l'air

Conduit d'évacuation.

Vérifier tous les 6 mois le bon écoulement de l'air vicié.

Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié.

Éclairage.

Avant toute intervention sur l'appareil,mettre l'interrupteur d'allumage des lampes en position eteinte.

Type de lampe: E14-40 W., 220-240 V

Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe

3 GARANTIE ET SERVICE APRÉS-VENTE.

• En cas d'anomalie de fonctionnement, prévenez votre installer qui devra vérifier l'appareil et son raccordement.
• Dans le cas où le cable viendrait à être endommagé, celui-ci ne peut être replacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.
• Débrancher complètement l'appareil.
• Exigez toujours l'utilisation de pieces de rechange d'origine. La non observation de cette prescription peut comprometer la sécurité de l'appareil.

• Lors de la commande de pieces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique.

• Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle.

Cette garantie ne couvre pas :

-L'éclairage: lampes incandescentes, halogènes ...
- Les filtrés.

Ceux-ci sont considérés comme des consommables.

4 REMARQUES.

Nos apparèils sont conformes aux normes harmonisées CEI 335 et aux directives européennesasse tension 73/23 et compatibilité electromagnétique 89/336.

5 CONSEILS D'INSTALLATION.

• Pour un fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotter ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation (attention aux courants d'air qui créé des turbulences).
• Respecter le diamètre de sortie de l'appareil : la hotte ne doit enaucun cas etre raccordee a un conduit de ventilation mecanique controllee (V.M.C.).
• Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à vehiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique.
• Positionner le plan de cuisson au plus pres de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges.
• Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à effectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pasmettre la cuisine en dépression.
• Prévoir une aération suffisante lorsqu'un apparéil de cuisson ou autre utilise simultanément l'air ambient de la pierce où est installée la hotte.
• La dépression maximum cree dans la piece doit etre inférieur a 0.04 mbar, ce qui evite un retour de gaz de combustion.
  L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.

6 RACCORDEMENTÉLECTRIQUE.

• La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3 × 0,75 ~mm^2 com- portant une fiche normalisée 10/16 A avec système de mise à la terre.

Mode de protection : classe 1.

Tension d'alimentation : 220-240 V mono - 50/60 Hz.

Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signa-létique à l'intérieur de la hotte

• Si la hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur.

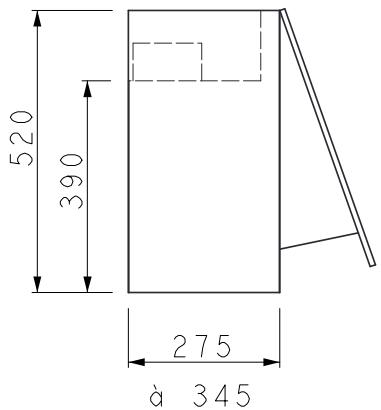

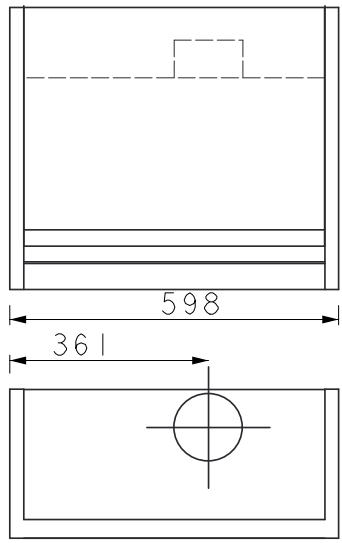

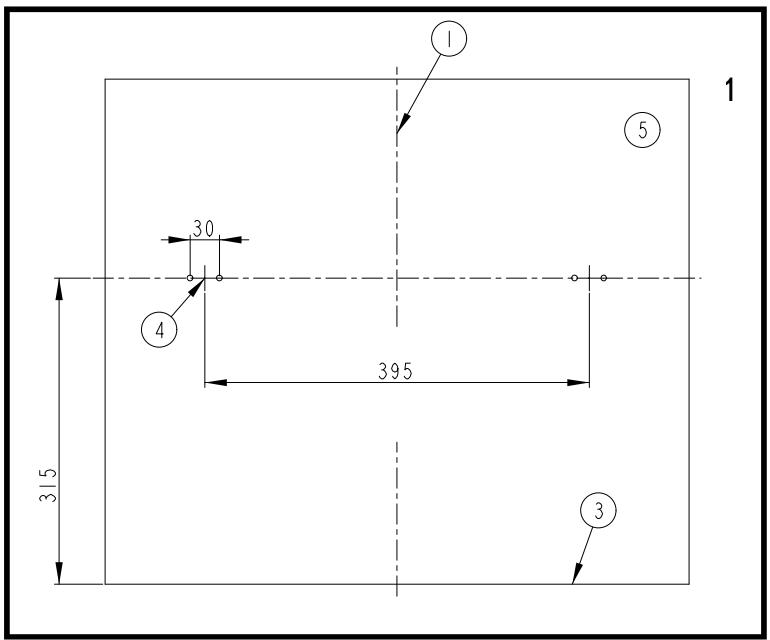

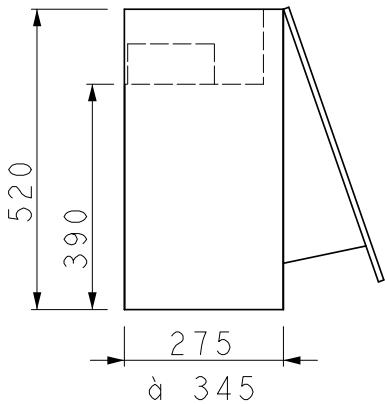

7 POSE DE L'APPAREIL. (fig. 1)

Montage et raccordement doit être réalisés par un installereur* qualifié.

(*) Le non-respect de cette condition entraine la suppression de la garantie du constructeur et tout recours en cas d'accident.

1) Tracer une verticale à l'emplacement de la hotte (1).
2) Définir le bas de la hotte (3) afin de positionner les supports (4).
3) Accrocher le corps (5) sur les supports muraux.
4) Raccorder le tuyau flexible à l'évacuation extérieure et la sortie de l'appareil (6).
5) Fixer l'habillage de façade sur l'auvent escamtable.
6) Parfaire le réglage d'alignment de l'ensemble, de l'extérieur du corps à l'aide des vis TH 5 x 25 des supports, ainsi que l'inclinaison à l'aide des 2 vis 5 x 25 mm TC.
7) ÀpRES avoir effectué tous les réglages d'alignement de l'ensemble de la hotte, verrouiller celle-ci par une vis de fixation positive , afin de garantir la sécurité d'accrochage. Celle-ci est repérée par une étiquette de couleur, se situant en partie haute de la cape de la hotte.
8) Une plasue de compensation est prévue en partie inférieure afin de masquer le vide à l'arrête de la hotte

8 FONCTIONNEMENT

tableau de commande

Touche I petite vitesse

Touche II vitesse intensive

Touche : lumière

LIFT

LIFT SM
