SL655 5103006 BL - Hotte aspirante ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Marque	ROBLIN
Modèle	SL655 5103006 BL
Type de produit	Hotte aspirante intégrable
Couleur	Noir (BL)
Usage	Domestique
Installation	Sous meuble mural
Diamètre de sortie d'air	120 mm
Distance minimale de sécurité (plan de cuisson)	650 mm
Alimentation électrique	230 V ~ 50 Hz (vérifier la plaquette)
Nombre de vitesses	3 (min, moy, max)
Éclairage	Ampoule remplaçable (non fournie)
Type de filtration	Anti-graisse métallique + anti-odeur charbon actif (en option)
Nettoyage filtres anti-graisse	Tous les 2 mois au lave-vaisselle
Remplacement filtres anti-odeur	Tous les 3-4 mois (non lavables)
Mode d'évacuation	Aspirante ou filtrante (recyclage)
Fonctions	Commande éclairage et moteur, arrêt automatique par fermeture du tiroir
Sécurité	Mise à la terre obligatoire, ne pas flamber sous la hotte, surveillance requise
Accessoires fournis	Buse avec clapet, grille orientée, profil de fermeture, vis
Réparabilité	Ampoule et filtres remplaçables par l'utilisateur
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - SL655 5103006 BL ROBLIN

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm entre le plan de cuisson et la hotte.

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques se lavent au lave-vaisselle ou à la main tous les 2 mois environ. Évitez de les plier et laissez sécher avant de les remettre.

Quand remplacer les filtres à charbon ?

Les filtres anti-odeur au charbon actif doivent être remplacés tous les 3 à 4 mois ou plus souvent si usage intensif. Ils ne se lavent pas.

Comment remplacer l'ampoule de la hotte ?

Retirez les étaux métalliques, faites glisser le plafonnier en verre, remplacez par une ampoule de mêmes caractéristiques, puis remontez en ordre inverse.

Puis-je utiliser la hotte en mode recyclage ?

Oui, en version filtrante. Assurez-vous d'installer les filtres à charbon et de prévoir une sortie d'air recyclé avec la grille orientée fournie.

Comment brancher la hotte électriquement ?

Branchez la hotte au secteur via un interrupteur bipolaire avec une ouverture de contacts d'au moins 3 mm. Vérifiez que la tension correspond à celle de la plaquette.

Que faire si la hotte ne s'allume pas ?

Vérifiez que le tiroir est ouvert (les fonctions s'activent automatiquement à l'ouverture). Contrôlez l'alimentation électrique et l'interrupteur général.

Quel diamètre de conduit utiliser pour l'évacuation ?

Utilisez un tuyau rigide ou flexible d'un diamètre minimum de 120 mm. Le parcours doit être le plus court possible.

Puis-je installer la hotte au-dessus d'une cuisson au gaz ?

Oui, mais respectez la distance de 650 mm et prévoyez une aération suffisante de la pièce si vous utilisez des appareils non électriques.

Comment régler l'alignement de la hotte avec le meuble ?

Desserrez les quatre vis de réglage Vr, déplacez le corps porte-filtres jusqu'à l'alignement souhaité, puis resserrez les vis et fixez définitivement la hotte.

MODE D'EMPLOI SL655 5103006 BL ROBLIN

• Le fabricant decline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.

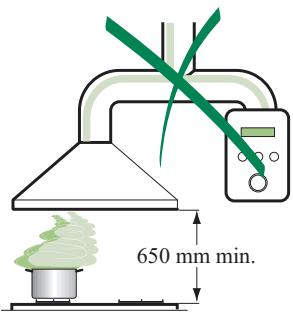

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650mm au moins.

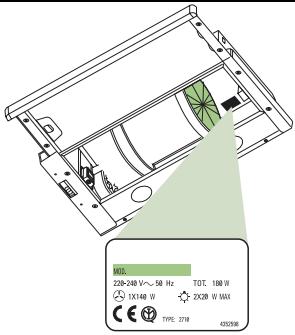

• Verifier que la tension du secteur correspond à la valeur qui figure sur la plaquette appossée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la l'étre Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuee conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiè à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pierce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est depourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

UTILISATION

• La hotte a eté concue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flames libres à force intense quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortieLTRALE de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• La hotte ne doit pas etre utiliser par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

ENTRETIEN

• Avant de procéder à toute opération d'entretien,steroler la hotte en retardant la fiche ou en actionnant l'interrupteur général.
  Effectuer un entretien scrupuleux et en temps du des Filtres, à la ca

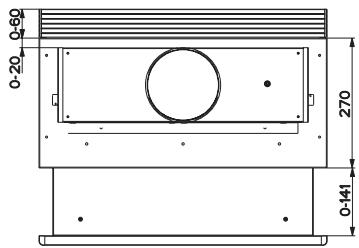

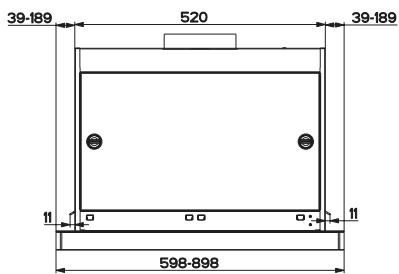

Encombrement

Composants

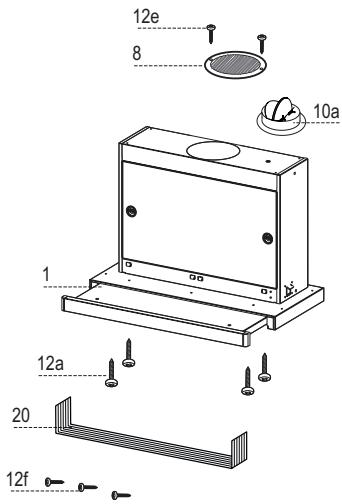

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipe de: Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l'Air
10a	1	Buse avec clapet ø 120 mm
20	1	Profil fermeture

Réf. Q.té Composants pour l'installation
Q.te Documentation

12a	4	Vis 3,5 x 16
12e	2	Vis 2,9 x 12,7
12f	3	Vis 2,9 x 9,5

1 Manuel d'instructions

Perçage du Plan de support et Montage de la Hotte

• Il est possible d'installer la Hote directement sur le plan inférieur des Armoires murales (650 mm. min. par rapport aux Plaques de Cuisson), à l'aide des Supports latéaux par encliqueage.
• Percer une ouverture (emboîtage) sur le plan inférieur de l'Armoire murale, comme indiqué. (fig.1)
• Insérer la flasque correcte dans le trou supérieur de sortie de l'air. (fig.2)
• Visser le profil de fermeture 20 sur la partie arrête de la hotte, en utilisant les vis 12f (2,9 x 9,5) fournies avec l'appareil. (fig.3)
• Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse l'un après l'autre, en intervenant sur les crochets spécifique prévus.
• Fermer le chariot aspirant.
• Insérer la Hotte jusqu'à accrocher les Supports lateraux par encliquetag. (fig.4)
• Sortir le chariot aspirant.
• Bloquer définitivement la piece, en serrant les Vis Vf depuis le dessous de la Hotte. (fig.4)

• Si nécessaire, effectuer des ajustements du corps porte-filtres tout entier, puis suive les instructions suivantes:

• Desserrer les quatre vis de réglage Vr et refermer le chariot. (fig.5)

• Déplacer le corps porte-filtres tout entier, jusqu'à obtenir l'alignment souhaite de l'armoire murale. (fig.6)
• Toujours en maintainant bloqué le corps de la hotte, sortir le chariot et bloquer à nouveau les vis de réglage. (fig.5)

• Maintenant il est possible de fixer définitivement la hotte contre l'armoire murale en utilisant les quatre vis 12a (3,5 x 16) fournies avec l'appareil. (fig.7)

• Remonter les Filtres anti-graisse.
  Sortir le chariot aspirant.

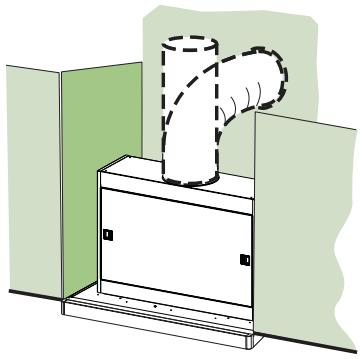

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie utilisant un tube rigide ou flexible avec le même diamètre de la flasque précédendum installée.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les évventuels filtrés anti-odeur au charbon actif.

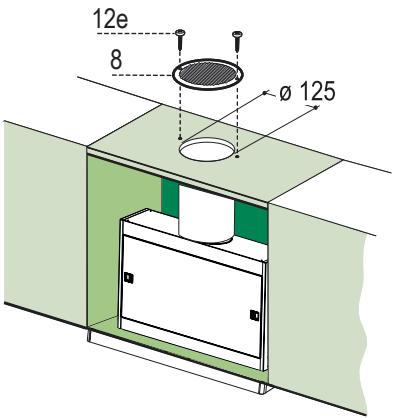

SORTIE AIR VERSION FILTRANTE

• Percer un trou de 125 mm . sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Insérer le flasque 10a sur la sortie du corps de la hotte.
• Connecter la Flamque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120mm .
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 12,7) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ELECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm .

Les différentes fonctions de la hotte sont activées automatiquement avec l'ouverture du tiroir. Pour arrêter les fonctions sélectionnées il suffit de fermer le tiroir.

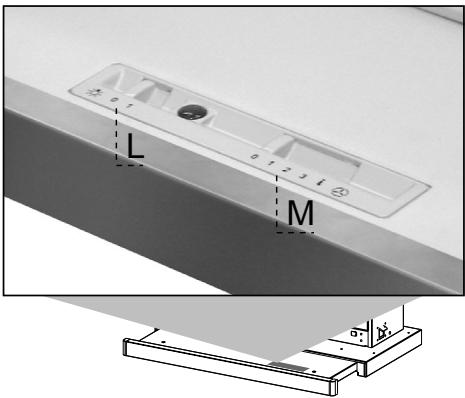

TOUCHE FUNCTIONS

L Lumières Allume et eteint l'éclairage.

M Moteur Allume et eteint le moteur aspiration

1. Vitesse minimale, pour un changé d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre début d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Les filtres peuvent être également lavés au lave-vaiselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense.
  Sortir le chariot aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifique prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter(L'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le chariot aspirant.

Filtres anti-odeur (Version Filtrante)

REEMPLACEMENT

• Les filtrés ne peuvent pas être lavés ni régénérés; il faut les replacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense.
  Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif sature, en intervenant sur les crochets spécialement prevus.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

Eclairage

• Retirer les étaux métalliques qui fixent le plafonnier en verre.
• Faire glisser le plafonnier en verre sur un côté jusqu'à libérer l'extrémité opposée. Abaisser légèrement l'extrémité libre et le faire glisser jusqu'à le libérer totalement.
• Remplacer la lampe par une nouvelle avec les mêmes caractéristiques.
• Remonter le plafonnier en verre dans la série inverse.
