MODE D'EMPLOI AD1600DIALOGIC ARISTON

Machine à laver Instruction pour l'installation et l'emploi Washing machine Instructions for installation and use

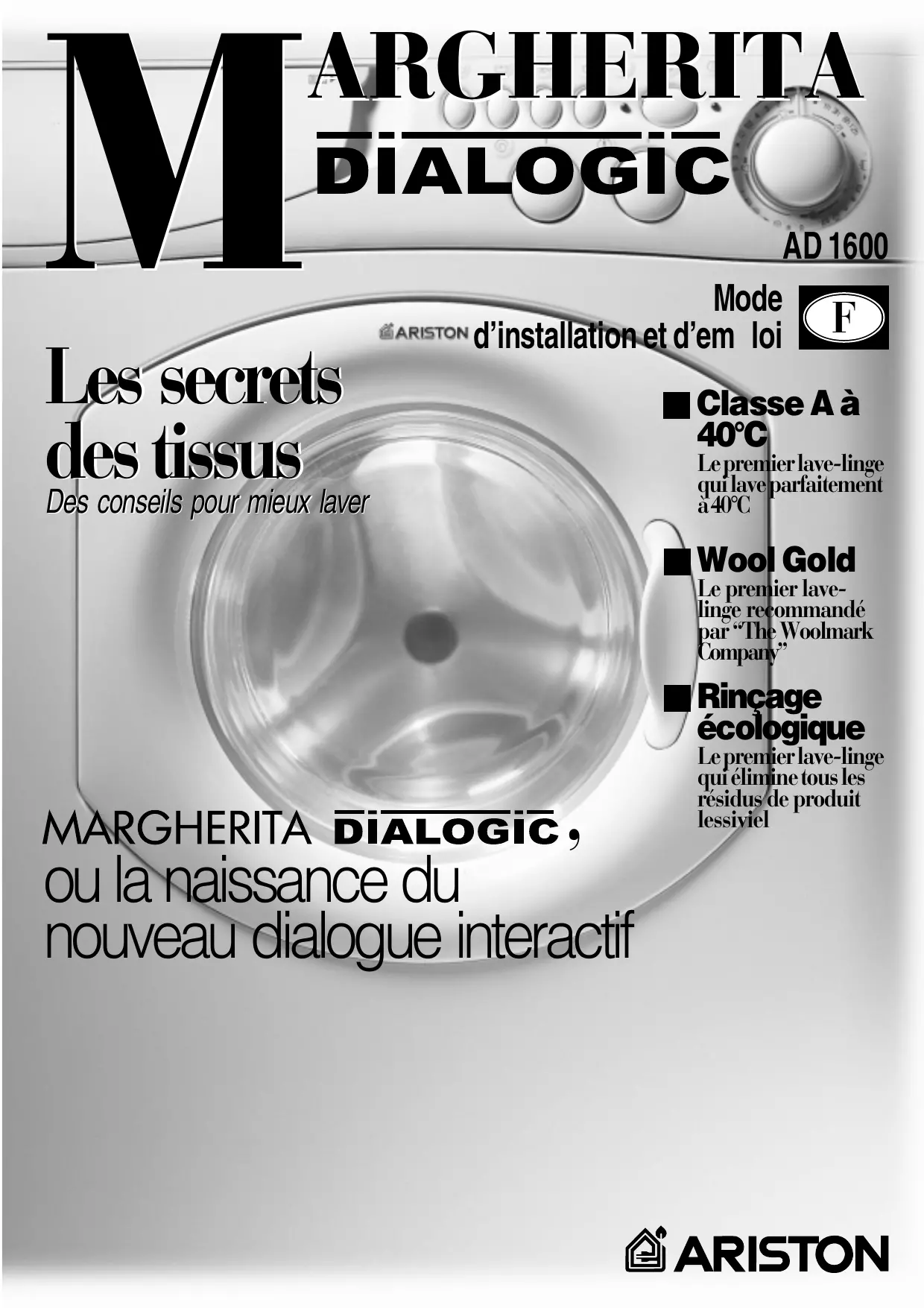

ARGHERITA Les secrets des tissus Des conseils pour mieux laver AD 1600 Mode d’installation et d’emploi F Classe A à 40°C Le premier lave-linge qui lave parfaitement à 40°C Wool Gold Le premier lavelinge recommandé par “The Woolmark Company” Rinçage écologique

ou la naissance du nouveau dialogue interactif Le premier lave-linge qui élimine tous les résidus de produit lessiviel Guide rapide Découvrez ci-dessous les 11 sujets qui seront développés dans les pages de ce manuel. Lisez, apprenez, amusez-vous: vous découvrirez un tas de petits secrets pour laver mieux, avec moins d’efforts tout en augmentant la longévité de votre lave-linge. Et surtout, en toute sécurité .

Installation et déménagement (page 10) Pour un bon fonctionnement de , l’opération la plus importante après sa livraison ou après un déménagement, est sans aucun doute son installation. Vérifiez toujours:

1. si l’installation électrique est conforme;

2. si les tuyaux d’arrivée et de vidange de l’eau sont bien raccordés

correctement. Ne jamais utiliser des tuyaux usés;

3. si le lave-linge est bien de niveau. C’est important: pour la

longévité de votre lave-linge et pour la qualité de votre lavage;

4. que toutes les vis de fixation du tambour, situées à l'arrière du

lave-linge, ont bien été enlevées.

Comment charger votre lave-linge et mettre en service (page 2) Triez correctement votre linge: c’est une opération importante dont la réussite de votre lessive dépend entièrement. Apprenez tous les trucs et tous les secrets pour bien trier votre lessive: les couleurs, les textiles, la tendance à produire des peluches, voilà quels sont les critères les plus importants.

Guide pour comprendre les étiquettes (page 5) Les symboles reportés sur les étiquettes des vêtements sont très faciles à comprendre et importants quant à la réussite du lavage. Ce guide vous aidera à vous y retrouver parmi les températures conseillées, les types de lavage et de repassage.

Conseils utiles pour ne pas vous tromper (page 6) Autrefois, on suivait les bons conseils de grand-mère - et les matières synthétiques n’existaient pas: il était donc facile de laver. Aujourd’hui, vous donne de bons conseils et vous permet même de laver laine et cachemire aussi bien qu’une blanchisseuse.

Le tiroir à produits lessiviels (page 7) Comment utiliser le tiroir à produits lessiviels et le bac à eau de Javel.

Bien maîtriser le bandeau de commandes (page 3 - 4) Le bandeau de commandes de est très simple. Quelques commandes essentielles pour choisir les types de lavage, du plus énergique, pour laver une combinaison de mécanicien, jusqu’au plus délicat pour le cachemire. Apprenez à vous en servir, vous laverez mieux et prolongerez la durée de vie de votre lave-linge. C’est facile.

7. Guide des programmes

(page 4) Un tableau facile à consulter pour cerner d’un seul coup d’oeil tous les programmes, les températures, les produits lessiviels et additionnels. Utilisez le bon et vous obtiendrez de meilleurs résultats en économisant du temps, de l’eau et de l’électricité, jour après jour.

- Mode d’installation et d’emploi

Soin et entretien (page 11) est une amie: quelques petites attentions suffisent pour qu’elle vous rende la pareille en fidélité et dévotion. Chouchoutez-la, elle lavera pour vous pendant des années et des années.

9. Problèmes et solutions (pages 8 et 9)

Avant d’appeler un technicien, lisez ces pages: de nombreux problèmes peuvent trouver une solution immédiate. Si vous n’arrivez pas à les résoudre, appelez alors le numéro de votre SAV et en un rien de temps la panne sera réparée.

Caractéristiques techniques (page 9) Vous y trouverez les caractéristiques techniques de votre lave-linge: sigle du modèle, spécifications électriques et hydrauliques, dimensions, capacité, vitesse d’essorage et conformité aux normes et aux directives italiennes et européennes.

Sécurité pour vous et vos enfants (page 12) Vous y trouverez tous les conseils indispensables à votre sécurité et à celle de votre famille. C’est ce qu’il y a de plus important. Que placer dans votre lave-linge? Quelques astuces pour mieux laver. Triez votre linge en tenant compte des textiles et des couleurs. Attention aux étiquettes, suivez leurs indications. Alternez les petites et les grandes pièces. Avant de laver. Triez votre linge selon le type de tissu et la résistance des couleurs: les tissus plus résistants doivent être séparés des délicats. Séparez les couleurs claires des couleurs foncées. Videz toutes les poches (pièces de monnaie, papier, argent et petits objets) et contrôlez les boutons. Recousez tout de suite les boutons ballants, vous éviterez ainsi qu’ils ne se détachent en cours de lavage. Les étiquettes vous disent tout ce qu’il faut. Lisez toujours les étiquettes: vous saurez tout sur vos vêtements et sur leurs meilleures conditions de lavage. Page 5, nous vous dévoilerons tous les secrets qui se cachent derrière les symboles reportés sur les étiquettes des vêtements. Leurs indications sont précieuses, elles vous aideront à conserver la beauté de vos vêtements. Dispositif antibalourds. Ce lave-linge est équipé d’un dispositif spécial à contrôle électronique pour bien équilibrer le chargement: avant l’essorage, ce dispositif veille à ce que le linge soit bien réparti à l’intérieur du tambour, compte tenu du type de linge et de sa disposition initiale.

Triez votre linge par type de tissu et couleur: vous obtiendrez de meilleurs résultats Ainsi le lave-linge ne vibre pas et ne fait pas de bruit même à une vitesse maximum. Démarrage de Dès son installation terminée, lancez un cycle de lavage en tournant le bouton à fond vers la gauche et en sélectionnant une température de 90 degrés. Une bonne mise en service de 1. Le hublot est bien fermé. est primor- 2. La fiche est bien branchée dans diale tant pour la qualité du la prise. lavage que pour éviter des 3. Le robinet de l’eau est ouvert. problèmes et augmenter sa longévité. Après avoir chargé le linge et dosé les produits Une fois le lavage terminé lessiviels, contrôlez toujours si: attendez que le symbole s'éteigne et que l'inscription END soit affichée. Chouchoutez votre Eteignez alors linge: placez vos en appuyant sur la touche marchepièces de lingerie, vos arrêt C (position OFF). bas et vos vêtements Vous pouvez alors ouvrir le hublot délicats dans un en toute sécurité. Après avoir sorsachet en toile pour ti le linge, laissez le hublot ouvert les protéger ou entrouvert pour que l’humidité à l’intérieur puisse s’évaporer. Fermez toujours le robinet de l’eau. N’oubliez pas qu’en cas de coupure de courant ou si vous éteignez le lave-linge, le programme sélectionné reste mémorisé. Comment enlever les taches les plus courantes Encre et stylo à bille Tamponnez avec du coton imbibé d’alccol méthylique ou d’alcool à 90°. Goudron Tamponnez avec du beurre frais, passez de la térébenthine puis lavez immédiatement. Cire Raclez puis repassez avec un fer bien chaud entre deux feuilles de papier buvard. Passez ensuite du coton imbibé d’essence de térébenthine ou d’alcool méthylique. Chewing-gum Passez du solvant pour vernis à ongles puis un chiffon propre. Moisissure Plongez le coton et le lin blanc dans une solution formée de 5 parties d’eau, une d’eau de javel et une cuillère à soupe de vinaigre, lavez aussitôt. Pour les autres tissus blancs, utilisez de l’eau oxygénée à 10 volumes puis lavez aussitôt. Rouge à lèvres Tamponnez à l’éther les tissus de laine ou de coton. Pour la soie, utilisez du trichloréthylène. Vernis à ongles Posez le tissu du côté de la tache contre une feuille de papier buvard, mouillez de solvant, en déplaçant le vêtement au fur et à mesure que la feuille se colore. Herbe Tamponnez avec du coton imbibé d’alcool méthylique. - Mode d’installation et d’emploi

Maîtrise du panneau de commandes C’est vous qui commandez

Bouton Sélectionnez à l'aide du bouton le textile le plus délicat parmi votre chargement, fera le reste en choisissant le cycle de lavage qui saura prendre soin de votre linge. Tournez le bouton vers la gauche, vous obtiendrez un lavage plus intensif. Couleurs

Délicats Coton Laine Départ différé Start/Reset (Départ/Annulation) Ce bouton permet de démarrer le programme de lavage sélectionné ou de l'interrompre. Pour le Start appuyez légèrement sur le bouton, pour le Reset appuyez sur le bouton pendant 3 secondes de suite minimum. Après avoir sélectionner Start, aucune modification du bouton n'est possible. Marche-arrêt Appuyez sur la touche C pour allumer votre lave-linge, relachezla pour l’éteindre. L'arrêt de la machine n'annule pas le programme sélectionné. Cette touche vous permet de différer le fonctionnement de votre machine de 1 à 24 h. La sélection du départ différé est signalée par l'allumage du symbole et par l'affichage du temps restant jusqu'au démarrage du cycle de lavage. Réglage température Cette touche sert à modifier la température correspondant normalement au programme sélectionné jusqu'à un lavage à l'eau froide (OFF). En appuyant une fois de plus, vous pouvez (quand cela est prévu) sélectionner une température de 90°C à 60°C. Cette option est activée avec tous les programmes de lavage. Réglage essorage Cette touche sert à modifier la vitesse d'essorage correspondant au programme sélectionné jusqu'à sa suppression totale (OFF). MAX

Le tiroir à produits lessiviels avec son bac à eau de javel supplémentaire est ici. - Mode d’installation et d’emploi Menu / Sélection Appuyez sur pour faire défiler les options affichées. Positionnez-vous sur l'option souhaitée: le symbole commencera à clignoter et il y aura affichage de l'inscription OFF que vous pourrez modifier en ON en appuyant sur . Pour confirmer la sélection effectuée et avoir accès à l'option suivante, appuyez à nouveau sur Votre machine mémorisera votre dernier choix si vous n'appuyez sur aucune touche pendant les secondes qui suivent. Il y aura affichage des options sélectionnées qui resteront lumineuses pendant toute la durée du programme. Tiroir à produits lessiviels Il est à trois bacs: 1.Produit de prélavage; 2.Produit de lavage; 3.Assouplissants. Le lave-linge est aussi équipé d’un bac supplémentaire 4 (fourni) pour l’eau de Javel, à insérer dans le compartiment 1. Ecran

Prélavage Synthétiques Le secteur DELICATS est tout particulièrement conseillé pour vos pièces de lingerie en soie et vos rideaux.

Les options relatives au programme choisi seront les seules à s'éclairer et à pouvoir par conséquent être sélectionnées. Les options affichées que vous pouvez sélectionner en appuyant sur la touche sont: Appuyez sur pour sélectionner la fonction souhaitée. Cette fonction permet d'effectuer un prélavage quel que soit le programme choisi, sauf programme laine et programmes spéciaux . Pour l'activer, appuyez sur jusqu'à ce que l'inscription ON soit affichée. Le choix de l'option est signalé par l'allumage du symbole . Remarque: cette fonction est incompatible avec l'option Antitâches. Anti-tâches (voir page 7) Appuyez sur pour sélectionner la fonction souhaitée. Grâce à cette option, votre lavelinge effectue un lavage plus intense qui optimise l'effet des additifs liquides permettant ainsi d'éliminer les taches les plus difficiles. Pour l'activer, appuyez sur jusqu'à ce que l'inscription ON soit affichée. Le choix de l'option est signalé par l'allumage du symbole . Remarque : cette fonction est incompatible avec les options Prélavage et Repassage facile. Peu sale Appuyez sur pour sélectionner la fonction souhaitée. Cette fonction réduit la durée du programme de lavage d'environ 30%. Pour l'activer, appuyez sur jusqu'à ce que l'inscription ON soit affichée. Le choix de l'option est signalé par l'allumage du symbole . Remarque : cette fonction ne peut pas être utilisée avec les programmes Laine et Délicats.

Repassage facile Appuyez sur pour sélectionner la fonction souhaitée. Cette option vous permet d'obtenir un linge moins froissé et donc plus facile à repasser. La machine optimise les conditions de lavage en fonction du type de textile. Pour l'activer, appuyez sur jusqu'à ce que l'inscription ON soit affichée. Pour les programmes spéciaux pour Synthétiques et Délicats, le cycle de lavage s'interrompt en laissant le linge tremper dans l'eau avant la vidange. Pour compléter le cycle, appuyez sur la touche Start. Le choix de l'option est signalé par l'allumage du symbole . Remarque : cette fonction est incompatible avec l'option Antitâches. Programmes spéciaux Appuyez sur pour sélectionner la fonction souhaitée. Si vous sélectionnez cette option, il y aura affichage des inscriptions: • Spéciaux (OFF) • Rinçage seulement • Essorage seulement • Vidange Pour sélectionner le "programme spéciaux " souhaité, appuyez sur , pour confirmer votre choix appuyez sur . Si vous ne souhaitez sélectionner aucun programme spécial, dès que appuyez sur l'inscription "Spéciaux" (OFF) est affichée. Sélections Appuyez en même temps sur les touches pendant 4 secondes de suite pour accéder au menu de personnalisation où vous pourrez choisir la langue et la luminosité de l'écran. Il y aura affichage de l'inscription “LANGUE”; appuyez sur pour afficher la langue sélectionnée. Pour changer de langue, faites défiler les langues disponibles à l'aide de et confirmez celle que vous souhaitez à l'aide de . Pour régler la luminosité, appuyez en même temps sur les touches pendant au moins 4 secondes: Il y aura affichage de l'inscription “LANGUE”; appuyez sur pour afficher l'inscription “LUMINOSITEECRAN”. Appuyez sur pour afficher la luminosité sélectionnée, pour la modifier, faites défiler les trois niveaux de luminosité disponibles à l'aide de choisissez le niveau souhaité à l'aide de . Affichages particuliers: Après le premier cycle de lavage Il y a affichage pendant 10 secondes de la dureté de votre eau, vous pourrez vous en servir pour doser la quantité de lessive nécessaire: Basse Moyenne Elevée puis: l'indication du secteur sélectionné (COTON,COULEURS, SYNTHETIQUES, DELICATS et LAINE) • la température relative au programme sélectionné • la charge de linge conseillée:

• après avoir appuyé sur Start, il y a affichage du temps prévu pour le cycle de lavage; si vous avez sélectionné le Départ différé il y a affichage des heures restant jusqu'au départ. En cours de lavage.... Il y a affichage: • du temps restant • de la température, pendant la phase de chauffage (échelle à droite de l'écran) • du poids du linge, une fois le chauffage terminé et ce jusqu'à la fin du cycle: • des phases de lavage (prélavage, chauffage...) • des options sélectionnées Hublot bloqué Le symbole allumé indique que le hublot est verrouillé pour éviter toute ouverture accidentelle. Attendez que le symbole s'éteigne avant d'ouvrir le hublot. Code erreur En cas d'anomalie, un code est affiché, il faut le communiquer au Service Après-vente (par ex.: F-01). Fin du programme L'affichage de l'inscription END signale la fin du programme. Si vous avez mis trop de produit s'éclaire lessiviel, le symbole pour vous le signaler. Votre lave-linge vous garantira quand même un rinçage parfait. HYDROSTOP Soucieux votre linge, votre lave-linge s'arrête dans certains cas, cuve pleine, pour laisser votre linge tremper. Appuyez sur pour terminer le cycle de lavage. Demo Mode Votre machine est équipée d'un affichage démonstratif. Si le message "DEMO MODE" est affiché parmi les inscriptions lisibles sur l'écran, désactivez-le en procédant comme suit: - éteignez votre machine à l'aide de la touche ON-OFF (C). - gardez la touche Start/Reset (B) enfoncée et rallumez en même temps votre machine. L'affichage démonstratif ne sera plus activé dorénavant. Programmes de lavage spéciaux Classe A à 40°C: vous offre un programme vous permettant d'obtenir d'excellents résultats même à de basses températures. Vous obtiendrez les mêmes résultats qu'en lavant à 60°C, grâce à l'action du lave-linge et à une durée de lavage prolongée. Pour le sélectionner, déplacez le repère du bouton complètement à gauche et sélectionnez une température de 40°C. Il y aura affichage de l'inscription "CLASSE A". Quotidien: dispose d'un programme spécial permettant de laver des vêtements peu sales en un rien de temps. Vous pouvez laver ensemble des textiles différents (sauf laine et soie), avec une charge maximim de 3 kg. Ce programme permet de faire des économies de temps et d'électricité, parce qu'il ne dure que 30 minutes environ. NOUS VOUS CONSEILLONS D'UTILISER DES LESSIVES LIQUIDES. Pour le sélectionner, placez le repère du bouton sur une position quelconque du secteur synthétiques, sélectionnez une température de 30°C et activez l'option Peu sale Il y aura affichage de l'inscription "QUOTIDIEN". Remarque: Ces programmes ont été spécialement conçus pour vous offrir des performances optimales, ils ne peuvent par conséquent pas être modifiés, vous ne pouvez intervenir, à la rigueur, que pour réduire la vitesse d'essorage et différer le départ de lavage. - Mode d’installation et d’emploi

Sachez lire les étiquettes Apprenez à lire ces symboles, vous laverez mieux, votre linge durera plus longtemps et votre lave-linge ne vous en servira que mieux. Partout en Europe, les étiquettes On compte cinq catégories de contiennent des messages sous sigles différents: lavage , forme de petits mais très Javel , repassage importants symboles. Il est nettoyage à sec et enfin primordial d’apprendre à les séchage . comprendre pour mieux laver et traiter vos vêtements. Conseils Utiles Retournez les chemises, elles seront mieux lavées et dureront plus longtemps. Videz bien les poches. Lisez les étiquettes: leurs conseils sont précieux et utiles. Dans le tambour, alternez grandes et petites pièces de linge. Attention à ne pas vous tromper de température.... Lisez et mémorisez les symboles de ce tableau: vous apprendrez à mieux laver et traiter votre linge et à augmenter les performances de votre Lavage Action forte Blanchissage Repassage Nettoyage à sec Action délicate Temp. élevée

Nettoyage à sec avec tous les solvants Repassage moyen max 150°C Nettoyage à sec avec perchlorure, benzine, alcool pur, R111 et R113 Lavage à 40° Repassage max 110°C Nettoyage à sec avec benzine, alcool pur et R113 Lavage à 30° Ne pas repasser Ne pas nettoyer à sec On peut blanchir dans l'eau froide Temperat. modérée

Repassage fort max200°C Lavage à 95° Séchage Sécher en machine

Lavage à 60° Ne pas blanchir Ne pas sécher en machine

Lavage délicat à la main Sécher étendue une pièce pas essorée Sécher sur cintre Ne pas laver dans l'eau

Sécher à plat - Mode d’installation et d’emploi

Quelques conseils pour ne pas vous tromper Ne lavez jamais à la machine... du linge non ourlé, , effiloché ou déchiré. Si vous devez absolument le laver, enfermez-le dans un sac. Du linge aux couleurs vives avec du linge blanc. Mais combien pèsent-ils? 1 drap 400-500 g 1 taie d’oreiller 150-200 g 1 nappe 400-500 g 1 peignoir 900-1.200 g 1 serviette éponge 150-250 g pas les enfiler dans la poche de la bavette et les fixer avec des épingles à nourrice pour supprimer tout danger! Attention au poids! Pour obtenir d’excellents résultats, ne dépassez jamais les poids indiqués, se référant à la capacité maximum de linge sec: Les Tee-shirts couleur, les imprimés et les chemises durent plus longtemps si vous les lavez à l’envers. Repassez toujours vos Tee-shirts et vos sweats imprimés sur l’envers. - Tissus résistants: maximum 5,5 kg - Textiles synthétiques: maximum 2,5 kg - Textiles délicats: maximum 2 kg - Pure laine vierge: maximum 1 kg Alarme salopettes. Elles ont du succès ces combinaisons genre “salopette” mais leurs bretelles ont des crochets qui peuvent endommager le tambour ou les autres vêtements. Pourquoi ne Vacances: débranchez la fiche. Quand vous partez en vacances, mieux vaut débrancher la fiche, fermer le robinet d’arrivée de l’eau et laisser le hublot entrouvert ou ouvert. Ainsi, le tambour et le joint resteront bien secs et vous éviterez la formation de mauvaises odeurs. CYCLE LAINE Pour obtenir de meilleurs résultats, utilisez une lessive spéciale laine et ne lavez pas plus d'un kilo de linge à la fois. Comment laver presque tout Les rideaux. Ils ont tendance à beaucoup se froisser. Nous vous conseillons: de bien les plier et de les glisser dans une taie d’oreiller ou dans un sac genre filet. Lavez-les seuls de manière à ce que leur poids total ne dépasse pas une demicharge. N’oubliez pas de sélectionner le programme spécial qui supprime automatiquement l’essorage. Doudounes et anorak. Les doudounes et les anoraks aussi peuvent être lavés à la machine s’ils sont en duvet d’oie ou de canard. Ce qui compte c’est de ne pas dépasser une charge de 2-3 kg maximum, de faire faire deux ou trois rinçages de suite et un essorage léger. Chaussures de tennis. Débarassez les chaussures de tennis de la boue et lavez-les avec les jeans et les vêtements plus résistants. Ne les lavez pas avec du linge blanc. EXCLUSIF Cachemire Gold: Délicat comme le lavage à la main Le premier lave-linge recommandé par "The Woolmark Company". Le programme de lavage Cachemire Gold est spécialement conçu pour laver à la machine vos vêtements en laine et en Cachemire les plus délicats et les plus précieux. Le cycle de lavage spécial laine des lave-linge Merloni Elettrodomestici a été testé et approuvé par Woolmark pour le lavage des vêtements Woolmark dont l'étiquette recommande "laver à la main". Il s'agit du premier cycle de lavage douceur, effet manuel, approuvé par Woolmark. (M.00221) Ce résultat est obtenu grâce à la vitesse de rotation du tambour, 90 tours minute, même en phase de rinçage, qui évite le frottement des fibres. Sélectionnez toujours le programme pour tout votre linge portant le symbole d’une cuvette et d’une main. Prenez soin de vos vêtements en laine, préférez des lessives spéciales laine. - Mode d’installation et d’emploi

Important pour mieux laver Le secret du tiroir à produits lessiviels Son premier secret, le plus facile, c’est qu’il faut le faire pivoter vers la gauche pour l’ouvrir. MAX Versez les produits lessiviels et l’additif éventuel en ne dépassant pas les doses conseillées par le fabricant: celles-ci sont généralement indiquées sur les paquets. Les doses varient en fonction de la charge, de la dureté de l’eau et du degré de salissure. L’expérience aidant, vous apprendrez à doser les quantités presque automatiquement: ce sera votre secret. Avant de verser la lessive pour le prélavage dans le compartiment 1 contrôlez qu’il n’y ait pas à l’intérieur le bac supplémentaire à eau de javel 4 . Quand vous versez l’assouplissant dans le bac 3, attention à ce qu’il ne déborde pas de la grille. Lelave-linge prélève automatiquement l’assouplissant lors de chaque programme de lavage.

Versez la lessive liquide dans le bac 2 quelques instants avant de brancher votre machine. N’oubliez pas que la lessive liquide est particulièrment indiquée pour des lavages à des températures allant jusqu’à 60 degrés et pour les programmes de lavage qui ne prévoient pas de prélavage. Vous trouverez dans le commerce des lessives liquides ou en poudre avec boule doseuse à placer directement dans le tambour, leur mode d’emploi est indiqué sur le paquet. N’utilisez jamais de lessive pour lavage à la main, leur excès de mousse risquerait d’endommager votre lave-linge. Les lessives spéciales main et machine font bien sûr exception. Encore un petit secret: quand vous lavez à l’eau froide, réduisez la quantité de lessive car cette dernière s’y dissout moins bien que dans l’eau chaude et serait en partie gaspillée. Bac 1: Lessive prélavage (en poudre)

Bac 2: Lessive lavage (en poudre ou liquide)

Bac 4: Javel et détachant délicat. Cycle blanchissage Si vous voulez blanchir votre linge, placez bac supplémentaire n°4 (fourni) dans le compartiment 1 du tiroir à produits lessiviels. Lorsque vous versez l’eau de Javel, attention à ne pas dépasser le niveau "max" indiqué sur le pivot central (voir figure). L’utilisation bac supplémentaire à eau de Javel exclut la possibilité d’effectuer un prélavage. N’utilisez de l’eau de javel que pour les tissus blancs résistants et des détachants délicats pour les couleurs, les synthétiques et la laine. Le tiroir à produits lessiviels est amovible. Pour le laver, sortez-le en le soulevant et en le tirant vers vous (voir figure) et rincez-le à l’eau courante. Des économies sur toute la ligne Guide pour un emploi économique et écologique des électroménagers CHARGE MAXIMUM La meilleure façon d’éviter des gaspillages d’électricité, d’eau, de lessive et de temps, c’est d’utiliser votre lave-linge au maximum de la charge conseillée. Mieux vaut une pleine charge que deux demies, vous pourrez ECONOMISER jusqu’à 50% d’électricité. UN PRELAVAGE EST-IL VRAIMENT NECESSAIRE? Uniquement en cas de linge vraiment sale. Programmer un lavage SANS prélavage pour du linge peu sale ou moyennement sale permet d’ECONOMISER sur la lessive, le temps, l’eau et de 5 à 15% d’électricité. UN LAVAGE A L’EAU CHAUDE EST-IL VRAIMENT NECESSAIRE? Avant le lavage, traitez les taches avec un détacheur ou mettez a tremper le linge taché dans l’eau, vous pourrez sélectionner un programme de lavage à l’eau chaude à une température moins élevée. Choisissez un programme de lavage à 60° pour ECONOMISER jusqu’à 50% d’électricité. AVANT DE SELECTIONNER UN PROGRAMME DE SECHAGE ... Sélectionnez une vitesse d’essorage très élevée pour éliminer le surplus d’eau avant de lancer le programme de séchage. Vous ECONOMISEREZ du temps et de l’électricité.

- Mode d’installation et d’emploi Bac 3: Additifs (assouplissants, parfums, etc.) MAX MAX L'option Anti-tâches n'est pas activée dans le secteur Délicats et avec les "Programmes de lavage spéciaux" Classe A à 40°C et Quotidien. Si vous désirez blanchir ou détacher séparément, versez de l'eau de Javel ou du détachant dans le bac supplémentaire 4, sélectionnez le programme spécial Rinçage seulement et l'option Anti-tâches. Si vous voulez par contre le faire pendant un cycle de lavage normal, versez la lessive, l'eau de Javel ou le détachant et sélectionnez l'option Antitâches.

Avant de téléphoner, lisez ce qui suit Problèmes et solutions Il peut arriver que le lave-linge ne fonctionne pas bien. Il s’agit très souvent de problèmes faciles à résoudre sans l’aide d’un technicien. Avant d’appeler le SAV, effectuez les contrôles suivants. Le lave-linge ne démarre pas. La fiche est-elle bien branchée dans la prise? Elle pourrait avoir été déplacée en faisant le ménage. Y a-t-il du courant? Le disjoncteur pourrait s’être déclenché parce qu’il y a trop d’électroménagers branchés en même temps. Ou bien il peut y avoir une panne de courant dans votre quartier. Le hublot est-il bien fermé? Par sécurité, le lave-linge ne A FAIRE Fermer le robinet après chaque lavage. Cela réduit l’usure de l’installation hydraulique du lave-linge et évite le danger de fuites quand il n’y a personne à la maison. Laisser toujours le hublot entrebaillé. Pour éviter la formation de mauvaises odeurs. Nettoyer l’extérieur avec soin. Pour nettoyer l’extérieur et les parties en caoutchouc, utilisez toujours un chiffon imbibé d’eau et de savon. fonctionne pas si le hublot est ouvert ou mal fermé. La touche ON/OFF est-elle enfoncée? Dans ce cas, un départ différé a été programmé. Mais l'eau, où donc est-elle passée? C'est très simple: grâce à la nouvelle technologie Ariston, ilen fautmoinsquelamoitié,pourbienlaverledoubledelinge! Voilàpourquoivousnevoyezpasd'eauparlehublot: parcequ'ilyenapeu,trèspeu,pourprotégerl'environnement sanspourautantrenonceràunepropretééclatante. Etcen'estpastout:vousfaitesenplusdeséconomiesd'électricité. Avez-vous appuyé sur le touche Start/Reset? Dans ce cas, un départ différé a été programmé. Le robinet de l’eau est-il ouvert? Par sécurité, s’il n’y a pas d’arrivée d’eau, le lavage ne démarre pas. Il n’y a pas d’arrivée d’eau.

Laisser la fiche branchée pendant le nettoyage du lavelinge. Même pendant les travaux d’entretien, il faut toujours débrancher la fiche. Le tuyau est-il bien raccordé au robinet? Panne d’eau? N’y a-t-il pas des travaux en cours dans votre immeuble ou dans la rue? La pression est-elle suffisante? La moto-pompe pourrait être en panne. Utiliser des solvants et des produits abrasifs agressifs. Ne jamais utiliser de produits solvants ou abrasifs pour nettoyer l’extérieur et les parties en caoutchouc. Le filtre du robinet est-il propre? Si l’eau est très calcaire, ou suite à des travaux récents sur la canalisation d’eau, le filtre pourrait être bouché par des détritus. Négliger le tiroir à produits lessiviels. Il est amovible, pour le laver il suffit de le laisser un peu sous un jet d’eau courante. Le tuyau en caoutchouc n’est-il pas plié? Le parcours du tuyau en caoutchouc qui amène l’eau au lave-linge doit être le plus rectiligne possible. Contrôlez s’il n’est pas écrasé ou plié. Partir en vacances sans se soucier de lui. Avant de partir, il faut toujours contrôler si la fiche est bien débranchée et le robinet de l’eau fermé. Le lave-linge prend l’eau et vidange continuellement. Le tuyau est placé trop bas? Il faut l’installer entre 60 et 100 cm de haut. L’embouchure du tuyau est plongée dans l’eau? L’évacuation murale a-t-elle un évent? Si après ces vérifications, le problème persiste, fermez le robinet de l’eau, éteignez la machine et appelez le SAV. Si vous habitez en étage, il pourrait y avoir des phénomènes de siphonnement. Pour les résoudre, il faut monter une soupape spéciale. - Mode d’installation et d’emploi

Est-ce que la conduite de l’installation de vidange est bouchée? S’il y a une rallonge, est-ce qu’elle est bien montée ou empêche-t-elle l’eau de passer? Votre lave-linge ne vidange pas et n’essore pas. Est-ce que la fonction “Repassage facile” - si elle est prévues - est activé? Complétez le programme en appuyant sur la touche Start. Est-ce que la pompe d’évacuation est bouchée? Pour l’inspecter, fermez le robinet, débranchez la fiche et suivez les instructions fournies page 11 ou bien appelez le SAV. Est-ce que le tuyau d’évacuation est plié? Le parcours du tuyau doit être le plus rectiligne possible. Contrôlez s’il n’est pas écrasé ou plié. Votre lave-linge vibre beaucoup en phase d’essorage. Est-ce que le groupe oscillant interne a bien été débloqué lors l’installation? La page qui suit est consacrée à l’installation. Est-ce que la machine est bien de niveau? Contrôlez régulièrement sa mise à niveau. A la longue, le lavelinge pourrait s’être légèrement déplacé. Agissez sur les pieds et contrôlez à l’aide d’un niveau. Ne vous adressez jamais à des techniciens non agréés et exigez toujours l’emploi de pièces détachées originales. Est-ce que la machine est coincée entre des meubles et le mur? A moins que ce soit un modèle à encastrer, votre lave-linge a besoin d’osciller un peu pendant l’essorage. Prévoyez quelques cm de libres tout autour. Le lave-linge a des fuites. Est-ce que la bague du tuyau d’arrivée de l’eau est bien vissée? Fermez le robinet, débranchez la fiche et essayez de la serrer sans forcer. Est-ce que le tiroir à produits lessiviels est engorgé? Essayez de le sortir et de le laver à l’eau courante. Est-ce que le tuyau de vidange n’est pas bien fixé? Fermez le robinet, débranchez la fiche et essayez de mieux le fixer. Il y a un excès de mousse. Est-ce que vous utilisez bien une lessive machine? Vérifiez qu’il y ait bien l’inscription: “pour lave-linge” ou bien “main et machine”. Est-ce que la quantité est correcte? Un excès de lessive produit plus de mousse mais ne lave pas mieux tout en produisant des incrustations à l’intérieur du lave-linge. Si malgré tous ces contrôles, votre lave-linge ne fonctionne pas et l’inconvénient persiste, appelez le SAV le plus proche de votre domicile en précisant: - le type de panne - le sigle (Mod. ....) - le numéro de série (S/N ....) Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lave-linge. Caractéristiques techniques Modèle AD 1600 Dimensions largeur cm 59,5 hauteur cm 85 profondeur cm 53,5 Capacité de 1 à 5,5 kg Connexions électriques tension à 220/230 Volt 50 Hz puissance max. absorbée1850 W Connexions hydrauliques pression maximum 1 MPa (10 bar) pression minimum 0,05 MPa (0,5 bar) capacité du tambour 46 litres Vitesse d'essorage jusqu' à 1600 tours par minute Programmes de contrôle suivant norme IEC 456 Tournez à fond le bouton vers la gauche et sélectionnez une température de 60°C. effectué pour une charge de 5,0 kg Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives

- Mode d’installation et d’emploi

Installation et déménagement Quand arrive Que votre lave-linge soit neuf ou que vous veniez juste de déménager, son bon fonctionnement dépend en grande partie de son installation. Après avoir déballé l’appareil, vérifiez s’il est en bon état. En cas de doute, faites appel à un professionnel du secteur. Pour permettre son transport, l’intérieur du lave-linge a été bloqué à l’aide de quatre vis sur le panneau arrière de la machine. Raccordement à la prise d’eau La pression de l’eau doit être comprise entre les valeurs indiquées sur la plaquette fixée à l’arrière de l’appareil. Raccordez le tuyau d’arrivée à une prise d’eau froide à embout fileté 3/4 gaz ou 20x27 en interposant le joint en caoutchouc.

Avant de brancher votre lave-linge, enlevez les vis, le caoutchouc et la cale (conservez bien toutes ces pièces) et bouchez les trous à l’aide des cache-trous en plastique fournis avec l’appareil. Important: fermez à l'aide du bouchon (fourni) les 3 trous où était montée la fiche et qui se trouvent sur le panneau arrière du lave-linge, en bas à droite. Mise à niveau Pour bien fonctionner, il est important que votre lave-linge soit bien posé à plat. Pour bien le niveler, il suffit d’agir sur ses pieds avant; son angle d’inclinaison , mesuré sur le plan de travail, ne doit pas dépasser 2°. Si vous avez de la moquette, attention à ce que la ventilation ne soit pas bouchée au niveau du socle. Les pieds avant sont réglables. Conservez les vis de blocage et la cale. En cas de déménagement vous pourrez vous en resservir pour bloquer les pièces internes du lave-linge et le protéger ainsi contre les chocs pendant son transport. Le crochet à utiliser si le tuyau débouche à moins de 60 cm de haut. Le joint en caoutchouc. Si les canalisations d’eau sont neuves ou inutilisées depuis longtemps, faites couler l’eau jusqu’à ce qu’elle soit limpide et sans impuretés. Raccordez le tuyau à la machine, au niveau de la prise d’eau prévue en haut, à droite. Si le tuyau évacue dans la baignoire ou dans le lavabo, appliquez le support en plastique et attachez-le au robinet. Le support pour évacuation dans une baignoire ou dans un lavabo. Prise d’eau en haut à droite. Raccordement du tuyau de vidange Deux crochets (droit ou gauche) situés à l’arrière de la machine vous permettent de fixer le tuyau de vidange. Introduisez l’autre extrémité dans un conduit ou bien accrochez-le à l’évier ou à la baignoire en évitant de l’écraser ou de trop le plier. Il faut absolument qu’il débouche entre 60 et 100 cm de haut. Si vous êtes obligés de fixer l’extrémité à moins de 60 cm au-dessus du sol, il faut que vous fixiez le tuyau au crochet prévu dans le haut du panneau arrière de la machine. Ne le laissez jamais tremper dans l’eau. L’utilisation de rallonges est absolument déconseillée. Si vous ne pouvez vraiment pas vous en passer, il faut qu’elle ait le même diamètre que le tuyau original et moins de 150 cm de long. En cas d’évacuation murale, faites vérifier son efficacité par un professionnel agréé. Si vous habitez en étage dans un immeuble, il peut y avoir des phénomènes de siphonnement qui font que votre lave-linge prend et évacue l’eau continuellement. Pour supprimer cet inconvénient, vous pouvez trouver dans le commerce des valves spéciales anti-siphonnement. Branchement électrique Avant de brancher la machine à la prise de courant, contrôlez que:

1) la prise de courant est conforme aux normes et que sa

charge électrique est bien apte à supporter la puissance maximum de la machine figurant sur la plaquette des caractéristiques ;

2) la tension d’alimentation est

bien comprise entre les valeurs figurant sur la plaquette des caractéristiques;

3) la prise est bien compatible

avec la fiche de la machine. En cas d’incompatibilité, n’utilisez pas d’adaptateurs mais remplacez la prise ou la fiche;

4) votre installation électrique

dis-pose bien d’une “mise à la terre”. Attention! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. Ne laissez pas les enfants jouer avec les sachets plastique, le polystyrène expansé, les clous et les autres éléments d’emballage, ils pourraient être dangereux. - Mode d’installation et d’emploi 10 Soins et Entretien facile Chouchoutez-le et il vous sera toujours fidèle Votre lave-linge est un vrai compagnon de vie et de travail. Le garder en forme, c’est important. Pour vous aussi. est un lavelinge conçu pour durer longtemps sans causer de problèmes. Quelques astuces vous permettront de le garder toujours en forme et d’augmenter sa longévité. En premier lieu, fermez toujours le robinet de l’eau après chaque lavage: la pression continue de l’eau peut provoquer l’usure de certains composants. Vous éliminerez aussi tout danger de fuites en votre absence. Si votre eau est trop dure, utilisez un produit anticalcaire (une eau dure laisse des traces blanchâtres autour des robinets ou bien au niveau des bondes, notamment dans la baignoire). Si vous désirez avoir des renseignements plus précis à propos de l’eau de votre installation, adressez-vous au Service des eaux municipal ou bien à un plombier. Il faut toujours vider les poches et enlever les objets durs, les broches ou les pin’s par exemple. Lavez l’extérieur du lave-linge avec un chiffon, de l’eau tiède et du savon. Lavez périodiquement le tiroir à produits lessiviels. Pour éviter que des incrustations ne se forment, placez-le sous un jet d’eau courante. N’ayez pas la main lourde. Les lessives normales contiennent déjà des produits anticalcaires. Donc, n’ajoutez à votre lavage un produit spécifique que si votre eau est particulièrment dure, c’est à dire très riche en calcaire. Il peut être utile, de temps en temps, d’effectuer un cycle de lavage avec une dose de produit anticalcaire, sans lessive et sans linge. N’ayez pas la main lourde avec les produits lessiviels, l’excès de mousse pourrait causer de incrustations et abîmer les composants de votre machine. Videz toujours les poches: les petits objets peuvent endommager votre amie En cas de besoin, inspectez la pompe et le tuyau en caoutchouc. est équipée d’une pompe autonettoyante qui n’exige aucune opération de nettoyage et d’entretien. Il peut toutefois arriver que de menus objets tombent par mégarde dans la pompe: des pièces de monnaie, des barrettes, des boutons etc. Pour éviter qu’ils n’endommagent la machine, ils sont bloqués dans une préchambre accessible, située en bas de la pompe. Pour accéder à cette préchambre, il suffit de démonter le panneau situé en bas du lave-linge à l’aide d’un tournevis (figure 1); enlevez ensuite le couvercle en le faisant tourner dans le sens inverse des aiguilles d’une montre (figure 2) et inspectez soigneusement l’intérieur. Fig. 1 Le tuyau en caoutchouc Contrôlez le tuyau en caoutchouc au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures qui pourraient entraîner des cassures. Fig. 2 Attention: contrôlez que le cycle de lavage est bien terminé et débranchez la fiche avant d’enlever le couvercle et avant toute opération d’entretien. Il est normal qu’un peu d’eau s’échappe quand vous enlevez le couvercle. Lorsque vous remontez le panneau extérieur, attention à bien enfiler les crochets du bas dans les fentes avant de le pousser contre la machine.

- Mode d’installation et d’emploi

Ce qui compte par dessus tout Votre sécurité et celle de vos enfants a été fabriquée selon les normes internationales de sécurité les plus sévères. Pour vous protéger ainsi que votre famille. Lisez attentivement ces conseils ainsi que toutes les informations contenues dans ce mode d’emploi: ils vous fourniront non seulement des renseignements utiles mais aussi des conseils importants sur la sécurité, l’utilisation et l’entretien. ne doit pas être installée dehors, même à l’abri, car il est très dangereux de la laisser exposée à la pluie et aux orages.

2. Elle ne doit être utilisée

que par des adultes et exclusivement pour laver du linge selon les instructions reportées dans ce mode d’emploi.

3. Deux ou trois personnes sont

nécessaires pour la déplacer en faisant très attention. Ne jamais la déplacer seul car la machine est très lourde ou utilisez un engin de manutention (“diable”).

4. Avant d’introduire votre

linge, contrôlez si le tambour est bien vide.

5. Ne touchez jamais la

machine pieds nus ou bien les mains ou les pieds mouillés ou humides.

6. N’utilisez ni rallonges ni

prises multiples, dangereuses surtout dans des endroits humides. Le câble d’alimentation ne doit être ni plié ni écrasé.

7. N’ouvrez pas le tiroir à

produits lessiviels pendant le fonctionnement de la machine; n’utilisez jamais de J’exige un professionnel qualifié et agréé et des pièces de rechange originales garanties Ariston! Comment changer le câble d’alimentation Le câble d’alimentation de est un câble spécial qui n’est disponible qu’auprès des SAV agréés. Pour le remplacer, procédez comme suit: Contrôlez que est bien éteinte et que la fiche est bien débranchée.

2. Démontez le dessus en

dévissant les deux vis I puis tirez-le vers vous [fig. 3].

3. Déconnectez les câbles du

filtre antiparasite F [fig. 4] en repérant bien leur emplacement (fil Bleu=N; fil Marron=L) en laissant en dernier le fil de terre Remarque: les lettres L, N et sont reportés le symbole sur le filtre antiparasite.

4. Eloignez légèrement la

partie supérieure du passefil du panneau arrière, tirez le câble d’alimentation vers lessive pour lavage à la main mousse abondante pourrait endommager les parties internes de la machine.

8. Ne tirez jamais sur le

câble ni sur le lave-linge pour débrancher la fiche de la prise murale: c’est extrêmement dangereux..

9. En cours de fonctionnement,

ne touchez pas à l’eau évacuée, elle peut atteindre des températures très élevées. Pendant le lavage, le hublot a tendance à se réchauffer; gardez vos enfants à bonne distance. Ne forcez jamais pour ouvrir le hublot vous risqueriez d’endommager le mécanisme de sécurité prévu pour prévenir les ouvertures accidentelles.

10. En cas de panne, fermez

avant tout le robinet de l’eau et débranchez la fiche de la prise murale; n’essayez en aucun cas d’accéder aux mécanismes internes pour la réparer. le haut, sortez-le [fig. 5]. Pour raccorder le nouveau câble, procédez en sens inverse. Pour remonter le dessus, posez-le sur le lave-linge [fig. 6] et faites-le glisser vers l’avant jusqu’à ce que ses crochets avant aillent se loger dans les fentes spécialement prévues sur le tableau de bord, puis revissez les vis.

- Mode d’installation et d’emploi
