MODE D'EMPLOI AT 105 ARISTON

Les secrets des tissus Des conseils pour mieux laver Mode d’installation et d’emploi AT 85 AT 105

Classe A à 40°C Le premier lave-linge qui lave parfaitement à 40°C Cachemire Gold Le premier lave-linge recommandé par “TheWoolmark Company” Lave-linge top loader sûr et facile à utiliser Guide rapide Découvrez ci-dessous les 11 sujets qui seront développés dans les pages de ce manuel. Lisez, apprenez, amusezvous: vous découvrirez un tas de petits secrets pour laver mieux, avec moins d’efforts tout en augmentant la longévité de votre lave-linge. Et surtout, en toute sécurité .

1. Installation et déménagement (page 2)

Pour un bon fonctionnement du lave-linge, l’opération la plus importante après sa livraison ou après un déménagement, est sans aucun doute son installation. Vérifiez toujours:

1. si l’installation électrique est conforme.

2. si les tuyaux d’arrivée et de vidange de l’eau sont bien raccordés

correctement. Ne jamais utiliser des tuyaux usés.

3. si le lave-linge est bien de niveau. C’est important: pour la

longévité de votre lave-linge et pour la qualité de votre lavage.

4. que toutes les vis de fixation du tambour, situées à l'arrière

du lave-linge, ont bien été enlevées.

2. Sécurité pour vous et vos enfants (page 3)

Vous y trouverez tous les conseils indispensables à votre sécurité et à celle de votre famille. C’est ce qu’il y a de plus important.

Comment charger votre lave-linge et le mettre en service (page 4) Triez correctement votre linge: c’est une opération importante dont la réussite de votre lessive dépend entièrement. Apprenez tous les trucs et tous les secrets pour bien trier votre lessive: les couleurs, les textiles, la tendance à produire des peluches, voilà quels sont les critères les plus importants.

Bien maîtriser le bandeau de commandes

Le bandeau de commandes de votre lave-linge est très simple. Quelques commandes essentielles pour choisir les types de lavage, du plus énergique, pour laver une combinaison de mécanicien, jusqu’au plus délicat pour le cachemire. Apprenez à vous en servir, vous laverez mieux et prolongerez la durée de vie de votre lave-linge. C’est facile.

Guide des programmes de lavage

7. Conseils utiles pour ne pas vous tromper (page 8)

Autrefois, on suivait les bons conseils de grand-mère - et les matières synthétiques n’existaient pas: il était donc facile de laver. Aujourd’hui, c’est votre lave-linge qui vous donne de bons conseils et vous permet même de laver laine et cachemire aussi bien qu’une blanchisseuse.

8. Le tiroir à produits lessiviels (page 10)

Comment utiliser le tiroir à produits lessiviels et le bac à eau de Javel.

9. Problèmes et solutions (pages 11 et 12)

Avant d’appeler un technicien, lisez ces pages: de nombreux problèmes peuvent trouver une solution immédiate. Si vous n’arrivez pas à les résoudre, appelez alors le numéro de votre SAV et en un rien de temps la panne sera réparée.

10. Soin et entretien (page 13)

Un tableau facile à consulter pour cerner d’un seul coup d’oeil tous les programmes, les températures, les produits lessiviels et additionnels. Utilisez le bon et vous obtiendrez de meilleurs résultats en économisant du temps, de l’eau et de l’électricité, jour après jour. Votre lave-linge estun ami: quelques petites attentions suffisent pour qu’elle vous rende la pareille en fidélité et dévotion. Chouchoutez-la, elle lavera pour vous pendant des années et des années.

Guide pour comprendre les étiquettes et les Ariston (pages 7-8)

11. Caractéristiques techniques (page 14)

Les symboles reportés sur les étiquettes des vêtements sont très faciles à comprendre et importants quant à la réussite du lavage. Ce guide vous aidera à vous y retrouver parmi les températures conseillées, les types de lavage et de repassage. Vous y trouverez les caractéristiques techniques de votre lave-linge: sigle du modèle, spécifications électriques et hydrauliques, dimensions, capacité, vitesse d’essorage et conformité aux normes et aux directives italiennes et européennes. Mode d’installation et d’emploi

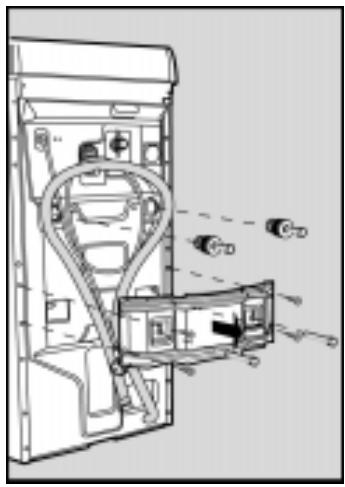

Installation et déménagement Quand votre lavelinge arrive Que votre lave-linge soit neuf ou que vous veniez juste de déménager, son bon fonctionnement dépend en grande partie de son installation. Après avoir déballé l'appareil, vérifiez s'il est en bon état. En cas de doute, faites appel à un professionnel du secteur. Pour permettre son transport, l'in-térieur du lave-linge a été bloqué à l'aide de huit vis et de caoutchoucs sur le panneau arrière de la machine. Déblocage: enlever les 4+4 vis! Avant de brancher votre lave-linge, enlevez les vis, les caoutchoucs et la cale et la grosse traverse (conservez bien toutes ces pièces) et bouchez les trous à l'aide des cache-trous en plastique fournis avec l'appareil. Mise à niveau Pour bien fonctionner, il est important que votre lave-linge soit bien posé à plat. Pour bien le niveler, il suffit d'agir sur ses pieds; son angle d'inclinaison , mesuré sur le plan de travail, ne doit pas dépasser 2°. Si vous avez de la moquette, attention à ce que la ventilation ne soit pas bouchée au niveau de la zone d'appui. Les pieds avant sont réglables Conservez les vis de blocage et les cales. En cas de déménagement vous pourrez vous en resservir pour bloquer les pièces internes du lave-linge et le protéger ainsi contre les chocs pendant son transport. Raccordement à la prise d'eau La pression de l'eau doit être comprise entre les valeurs indiquées sur la plaquette fixée à l'arrière de l'appareil. Raccordez le tuyau d'arrivée que vous trouvez, démonté, à l'intérieur du tambour à une prise d'eau froide à embout fileté 3/4 gaz. Si les tuyauteries de l'eau sont neuves ou inutilisées depuis longtemps, faites couler l'eau jusqu'à ce qu'elle soit limpide et sans impuretés avant de raccorder. Raccordez le tuyau à la machine, au niveau de la prise d'eau prévue en haut, à droite. Le crochet à utiliser si le tuyau débouche à moins de 60 cm de haut. Si le tuyau évacue dans la baignoire ou dans le lavabo, appliquez le support en plastique et attachez-le au robinet. Branchement électrique Avant de brancher la machine à la prise de courant, contrôlez que:

1) la prise de courant est conforme

aux normes et que sa charge électrique est bien apte à supporter la puissance maximum de la machine figurant sur la plaquette des caractéri-stiques;

2) la tension d'alimentation est bien

comprise entre les valeurs figurant sur la plaquette des caractéri-stiques;

3) la prise est bien compati- ble avec

la fiche de la machine. En cas d'incompatibilité, n'utilisez pas d'adaptateurs mais remplacez la prise ou la fiche;

4) votre installation électrique dispose bien d'une "mise à la terre".

5) une fois la machine branchée,

elle ne s'appuie pas sur le câble d'alimentation. Attention ! Prise d'eau à monter en haut à droite. Raccordement du tuyau de vidange Un crochet situé à l'arrière de la machine, en haut, vous permet éventuellement de fixer le tuyau de vidange. Introduisez l'autre extrémité dans un conduit d'évacuation murale ou bien accrochez-le à l'évier ou à la baignoire en évitant de l'écraser ou de trop le plier. Il faut absolument qu'il débouche entre 60 et 100 cm de haut. Si vous êtes obligé de fixer l'extrémité à moins de 60 cm audessus du sol, il faut que vous fixiez le tuyau au crochet susmentionné prévu dans le panneau arrière de la machine. Le constructeur et le vendeur déclinent toute responsabilité et aucune garantie Le guide pour le vindange en ne sera due en cas de modification baignoire ou lavabo. apportée au raccordement prévu par l'usine, de mauvais raccordement Ne le laissez jamais électrique, de modification électrique, tremper dans l'eau. L'utilisation de rallonges est mécanique ou hydraulique subis par absolument déconseillée. Si vous ne la machine. pouvez vraiment pas vous en passer, Attention! il faut qu'elle ait le même diamètre Nous déclinons toute que le tuyau original et moins de responsabilité en cas 150 cm de long. En cas d'évacuation de non respect des murale, faites vérifier son efficacité normes énumérées cipar un professionnel agréé. Si vous dessus. habitez en étage dans un immeuble, Ne laissez pas les il peut y avoir des phénomènes de enfants jouer avec les siphonnement qui font que votre sachets plastique, le lave-linge prend et évacue l'eau polystyrène expansé, continuellement. les vis et les autres Pour supprimer cet inconvé-nient , éléments d’emballage, vous pouvez trouver dans le ils pourraient être commerce des valves spéciales antidangereux. siphonnement. Mode d’installation et d’emploi 2 Ce qui compte par dessus tout Votre sécurité et celle de vos enfants votre lave-linge a été fabriqué selon les normes internationales de sécurité les plus sévères. Pour vous protéger ainsi que votre famille. Lisez attentivement ces conseils ainsi que toutes les informations contenues dans ce mode d’emploi: ils vous fourniront no n seulement des renseignements utiles mais aussi des conseils importants sur la sécurité, l’utilisation et l’entretien.

1. Margherita ne doit pas

être installée dehors, même à l’abri, car il est très dangereux de la laisser exposée à la pluie et aux orages.

2. Elle ne doit être utilisée

que par des adultes et exclusivement pour laver du linge selon les instructions reportées dans ce mode d’emploi.

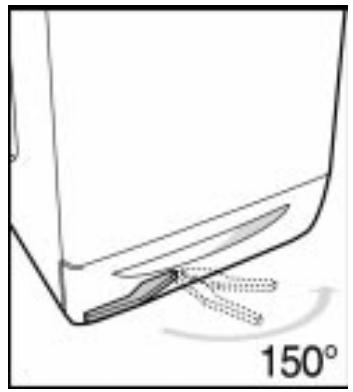

3. Deux ou trois personnes sont

nécessaires pour la déplacer en faisant très attention. Ne jamais la déplacer seul car la machine est très lourde ou utilisez un engin de manutention (“diable”).

4. Avant d’introduire votre

linge, contrôlez si le tambour est bien vide.

5. Ne touchez jamais la

machine pieds nus ou bien les mains ou les pieds mouillés ou humides.

6. N’utilisez ni rallonges ni

prises multiples, dangereuses surtout dans des endroits humides. Le câble d’alimentation ne doit être ni plié ni écrasé.

7. N’ouvrez pas le tiroir à

produits lessiviels pendant le fonctionnement de la machine; n’utilisez jamais de lessive pour lavage à la main sa mousse abondante pourrait endommager les parties internes de la machine.

8. Ne tirez jamais sur le

câble ni sur le lave-linge pour débrancher la fiche de “J’exige un professionnel qualifié et agréé et des pièces de rechange originales garanties Ariston!” la prise murale: c’est extrêmement dangereux..

9. En cours de fonctionnement,

ne touchez pas à l’eau évacuée, elle peut atteindre des températures très élevées. Gardez vos enfants à bonne distance. Ne forcez jamais pour ouvrir les portes vous risqueriez d’endommager le mécanisme de sécurité prévu pour prévenir les ouvertures accidentelles.

10. En cas de panne, fermez

avant tout le robinet de l’eau et débranchez la fiche de la prise murale; n’essayez en aucun cas d’accéder aux mécanismes internes pour la réparer.

11. Cet appareil est destiné

à un usage domestique. Aucune garantie ne sera due en cas d’usage industriel (Hôtels, Restaurants, Blanchisseries, etc.) qui en compromet les caractéristiques de construction d’origine. Comment changer le câble d'alimentation Le câble d'alimentation est un câble spécial qui n'est disponible qu'auprès des SAV Ariston agréés. Pour le remplacer, procédez comme suit:

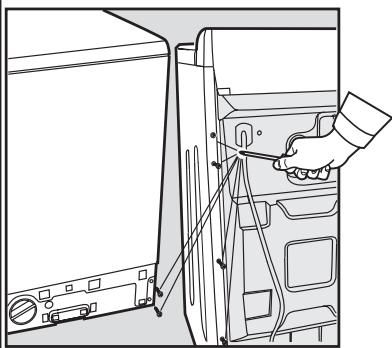

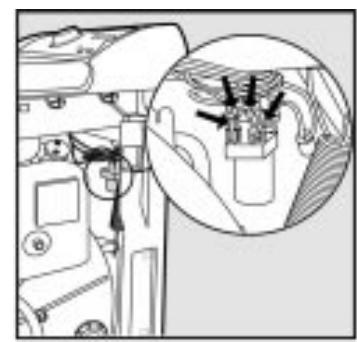

1. Contrôlez que le lave-linge

est bien éteint et que la fiche est bien débranchée.

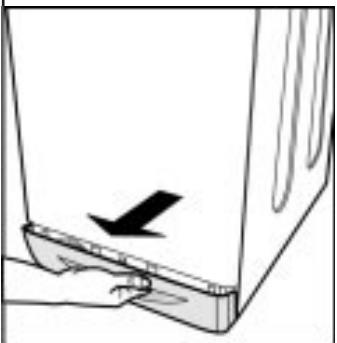

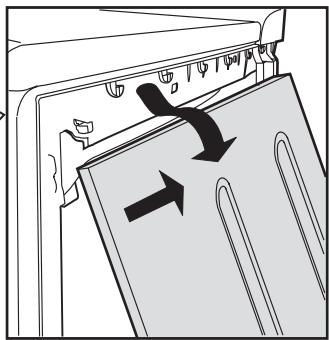

2. Enlevez la base et dévissez

les 2 vis en bas à droite, puis Fig. 1 3 Mode d’installation et d’emploi dévissez les 6 vis à l’arrière, cette fois à gauche et enlevez le panneau latéral en l’inclinant légèrement vers l’extérieur et en le sortant. (fig. 1 et 2).

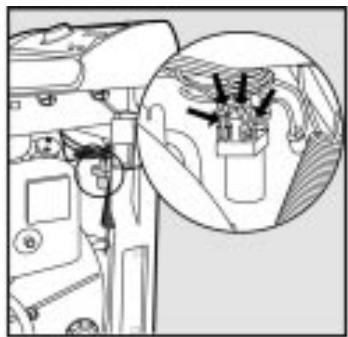

3. A l’aide d’un tournevis à

pointe plate et en agissant de l’intérieur de la machine, faites pression sur le crochet de blocage du domino et en même temps tirez le câble vers l’extérieur de façon à ce que le domino sorte de son siège (fig. 3). Fig. 2

4. Déconnectez les câbles du

filtre antiparasite en vous aidant d’une petite pince à longs becs et en repérant bien leur emplacement (fig. 4): fil Bleu=N; fil Marron=L, laissez en dernier le fil de Terre

5. Tirez complètement le câble

du lave-linge, dévissez la vis de blocage du câble et enlevez-le du domino. Pour le remplacer vous devez faire appel à un spécialiste du secteur qui doit s’en tenir aux normes CE en vigueur. Remarque: les lettres L, N et le symbole sont reportés sur le filtre antiparasite. Fig. 3 Fig. 4

Que placer dans votre lavelinge? Quelques astuces pour mieux laver. Triez votre linge en tenant compte des textiles et des couleurs. Attention aux étiquettes, suivez leurs indications. Alternez les petites et les grandes pièces. Avant de laver. Triez votre linge selon le type de tissu et la résistance des couleurs: les tissus plus résistants doivent être séparés des délicats. Séparez les couleurs claires des couleurs foncées. Videz toutes les poches (pièces de monnaie, papier, argent et petits objets) et contrôlez les boutons. Recousez tout de suite les boutons ballants, vous éviterez ainsi qu’ils ne se détachent en cours de lavage Les étiquettes vous disent tout ce qu’il faut. Lisez toujours les étiquettes: vous saurez tout sur vos vêtements et sur leurs meilleures conditions de lavage. Page 7, nous vous dévoilerons tous les secrets qui se cachent derrière les symboles reportés sur les étiquettes des vêtements. Leurs indications sont précieuses, elles vous aideront à conserver la beauté de vos vêtements. Triez votre linge par type de tissu et couleur: vous obtiendrez de meilleurs résultats Démarrage de votre lave-linge Mise en place, déplacements. Si votre lave-linge est muni d'un chariot spécial avec roues rétractiles, vous pouvez le déplacer facilement. Pour faire descendre ce chariot et pouvoir ainsi déplacer sans effort votre lave-linge, vous devez tirer le levier situé en bas à gauche, sous la base. Une fois le lave-linge déplacé, remettez-le dans la position initiale. Le lave-linge est ainsi solidement mis en place. Voir figure. (Seulement pour les modéles prevues) Dès son installation, démarrez un cycle de lavage en sélectionnant le programme "" à 60 degrés. Une bonne mise en service de votre lave-linge est primordiale tant pour la qualité du lavage que pour éviter des problèmes et augmenter sa longévité. Après avoir chargé le linge et dosé les produits lessiviels, contrôlez toujours si: Chouchoutez votre linge: placez vos pièces de lingerie, vos bas et vos vêtements délicats dans un sachet en toile pour les protéger

1. Les portes sont bien fermées.

2. La fiche est bien branchée dans

3. Le robinet de l’eau est ouvert.

4. Le bouton A est bien placé en

face de l’un des mots Stop/ F , puis appuyez sur le bouton Annulation). marche/arrêt G (position marche). Choisissez un programme Choisissez ce programme en N’oubliez pas enfin de fonction du type de linge à laver. sélectionner , si vous le désirez, Pour opérer ce choix, consultez le "départ différé" avant le cycle le tableau page 6. Tournez le de lavage. bouton A pour amener le programme choisi en face du Une fois le lavage terminé... repère, programmez la tempé- Attendez que l’indicateur rature à l'aide du bouton B, lumineux H s’éteigne: il faut vérifiez que le bouton C est bien compter environ trois minutes. dans la position que vous désirez, Eteignez alors la machine en sinon utilisez les touches D, E et appuyant sur la touche marche- arrêt G (position arrêt). Vous pouvez alors ouvrir les portes en toute sécurité. Après avoir sorti le linge, laissez les portes ouvertes ou entrouvertes pour que l’humidité à l’intérieur puisse s’évaporer. Fermez toujours le robinet de l’eau. N’oubliez pas qu’en cas de coupure de courant ou si vous éteignez le lave-linge, le programme sélectionné reste mémorisé. Mode d’installation et d’emploi

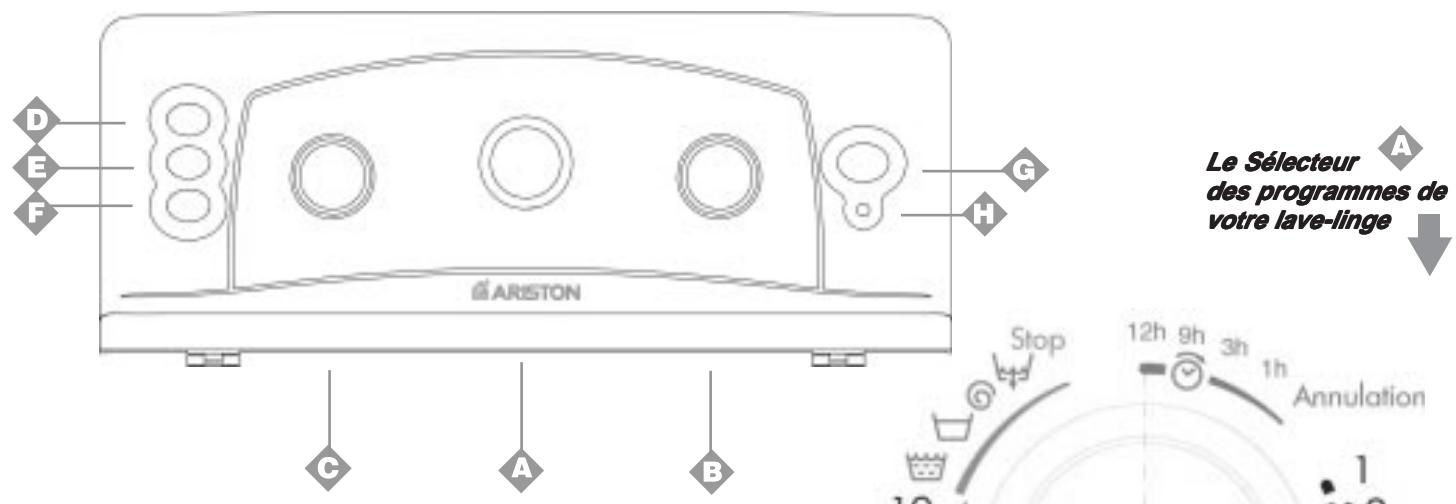

Maîtrise du panneau de commandes C’est vous qui commandez Choisir les bons programmes: c’est important et c’est facile. Le Sélecteur des programmes de votre lave-linge Bouton programmes et départ différé Il sert à sélectionner le programme de lavage. Ne tournez ce bouton que dans le sensdesaiguillesd'unemontre. Pour sélectionner les programmes, amenez le symbole/numéro correspondant au programme désiré en face du repère. Appuyez alors sur la touche marche / arrêt G (position marche), la lampe-témoin H commence à clignoter. Au bout de 5", la sélection est acceptée, la lampe-témoin H cesse de clignoter (mais reste allumée) et le cycle de lavage débute. Si vous désirez interrompre le lavage en cours ou en programmer un autre, sélectionnez l'un des mots Stop/Annulation et attendre 5": quand l'annulation est acceptée, la lampe-témoin H clignote, vous pouvez alors éteindre votre machine. Vous pouvez utiliser ce bouton pour différer le fonctionnement du lavelinge. Sélectionnez une des quatre positions de départ différé, appuyez sur la touche marche/arrêt G (position marche) et attendre 5". La sélection est alors acceptée (la lampe-témoin H reste allumée) et vous pouvez sélectionner le programme souhaité.

Mode d’installation et d’emploi L'indicateur lumineux H clignote de façon particulière (2" allumé et 4" éteint) pour signaler qu'il y a programmation d'un départ différé. Pendant cette phase, vous pouvez ouvrir les portes pour compléter votre chargement de linge. Une fois que le cycle de lavage a été sélectionné et accepté par le lave- De toute manière, la machine linge, un changement de position du procède à une répartition de la bouton n’aura aucune conséquence charge à faible vitesse. (sauf dans les positions Stop/ Annulation). Repassage facile Grâce à cette fonction, votre linge ne sera pas froissé et donc beaucoup plus facile à repasser. Vous pouvez l'utiliser avec les programmes 3, 5 (Coton), 6, 7 (Mélangés) et 10 (Soie et voilages). Si vous appuyez sur cette touche en utilisant les programmes 6, 7 et 10, votre cycle de lavage Bouton réduction essorage s'arrêtera en face du symbole , Il sert à supprimer l’essorage pour l'achever, appuyez à nouveau (sélectionnez le symbole ) et à sur la touche D. réduire la vitesse d’essorage du programme sélectionné. Les vitesses maximum prévues pour les 4 types de tissu sont: Peu sale (Lavage express) Tissu Vitesse Cette touche réduit la durée du Coton max tours min. programmedelavaged’environ 30%. Synthétiques 800 tours min. N.B. A ne pas utiliser avec les proLaine 600 tours min. gram mes spéciaux 4 et 8 (voir paSoie non ge 6) et les programmes laine et soie. Bouton température Il sert à sélectionner la température delavageindiquéedansletableaudes programmes (voir page 6). Il vous permetaussideréduirelatempérature conseillée pour le programme sélectionné, jusqu’au lavage à froid (symbole neige ). Rinçage plus Elle vous permet d’augmenter le vigueur du rinçage. Nous vous conseillons de l’utiliser pour améliorer le rinçage de votre linge en cas de pleine charge (beaucoup de lessive) et d’hypersensibilité aux produits lessiviels (allergies de contact) .Cette option est dispopnible avec les programmes 1-2-3-5-6-7. Marche-arrêt Appuyez sur la touche G pour allumer votre lave-linge, relachez-la pour l’éteindre. L'arrêt de la machine n'annule pas le programme sélectionné. Voyant marche-arrêt Le voyant H clignote pour signaler que la machine est allumée et attend d’être programmée. Sa lumière fixe indique que le programme sélectionné est accepté.

Que laver, aujourd’hui? Des programmes pour toutes les saisons Nature des tissus et degré de salissure Bouton Bouton Pré programmes tempéra- lavage ture Lessive Assou- Antilavage pliss. taches/ Javel Durée du cycle (minutes) Description du cycle de lavage DEPART DIFFERE Retard de 12 - 9 - 3 - 1 - heures Diffère le départ de 12-9-3-1 heures Stop/Annulation Interrompt/Annule le programme sélectionné COTON Blancs extrêmement sales (draps, nappes, etc.)

Max°C Blancs extrêmement sales (draps, nappes, etc.)

Blancs et couleurs résistantes très sales

Prélavage tiède, lavage à 90°C, rinçages, essorages intermédiaires et final Dél./Trad.

Lavage à 90°C, rinçages, essorages intermédiaires et final Dél./Trad.

Lavage à 60°C, rinçages, essorages intermédiaires et final

Lavage long à 40°C, rinçages, essorages intermédiaires et final

Blancs peu sales et coulseurs délicates (chemises, pulls, etc.)

Blancs peu sales et coulseurs délicates (chemises, pulls, etc.)

Lavage à 40°C, rinçages, essorages intermédiaires et final Rinçages, et essorages intermediaires et final Essorage Vidange et essorage final Stop/Annulation Interrompt/Annule le programme sélectionné

Synthétiques couleurs résistantes très sales (linge de bébé, etc.)

Lavage à 60°C, rinçages, anti-froissement ou essorage délicat Synthétiques couleurs résistantes assez sales (linge en toute genre légèrement sales)

Lavage à 40°C, rinçages, anti-froissement ou essorage délicat Synthétiques couleurs délicates (linge en tout genre légèrement sale)

Lavage à 30°C, rinçages et essorage délicat Rinçages, et essorages intermediaires et final Dél./Trad. Rinçages avec prélèvement de l'assouplissant Arrêt cuve pleine - Anti-froissement Anti-froissement pour linge particulièrement délicat Essorage Vidange et essorage délicat Stop/Annulation Interrompt/Annule le programme sélectionné DÉLICAT Laine Soie et Voilages. Vêtements et tissus particulièrement délicats (rideaux, soie, viscose, etc.)

Lavage à 40°C, rinçages et essorage délicat Lavage à 30°C, rinçages, anti-froissement ou vidange Rinçage et essorage délicat Arrêt cuve pleine - Antifroissement Anti-froissement pour linge particulièrement délicat Essorage Vidange et essorage délicat Vidange Vidange et essoraeg délicat Stop/Annulation Interrompt/Annule le programme sélectionné Important: pour annuler le programme de lavage à peine sélectionné, appuyez pendant au moins 3 secondes sur le bouton B (Départ/Annullation) Les données reportées dans le tableau sont fournies à titre indicatif, elles peuvent varier selon la quantité et le type de linge, la température de l'eau d'alimentation et la température ambiante. Programmes Spéciaux 4 - Classe A à 40°C. Votre machine à laver vous offre un programme spécial vous permettant d’obtenir d’excellents résultats même à de basses températures. En choisissant le programme 4 à 40° C, vous obtiendrez les résultats que vous obtenez normalement à 60°C, grâce aux performances de votre lave-linge et au prolongement de la durée de lavage.

8 - Lavage Express. Votre machine à laver dispose d’un programme spécial permettant de laver des vêtements peu

sales en un rien de temps. En choisissant le programme 8 à 30°C, vous pouvez laver ensemble des tissus différents (sauf laine et soie), avec une capacité maximum de 3 kg. Ce programme permet de faire des économies de temps et d’électricité, parce qu’il ne dure que 30 minutes environ. NOUS VOUS CONSEILLONS D’UTILISER DES LESSIVES LIQUIDES. Mode d’installation et d’emploi

Sachez lire les étiquettes et les symboles de lavage des differents modèles top loader Ariston Apprenez à lire ces symboles, vous laverez mieux, votre linge durera plus longtemps et votre lave-linge ne vous en servira que mieux. Partout en Europe, les étiquettes contiennent des messages sous forme de petits mais très importants symboles. Il est primordial d’apprendre à les comprendre pour mieux laver et traiter vos vêtements. On compte cinq catégories de sigles différents : lavage Javel repassage nettoyage à sec et enfin séchage Conseils Utiles Retournez les chemises, elles seront mieux lavées et dureront plus longtemps. Videz bien les poches. Lisez les étiquettes: leurs conseils sont précieux et utiles. Dans le tambour, alternez grandes et petites pièces de linge. Attention à ne pas vous tromper de température.... Lisez et mémorisez les symboles de ce tableau: vous apprendrez à mieux laver et traiter votre linge et à augmenter les performances de votre Ariston. Traitement Javel Lavage Repassage Nettoyage à sec Action délicate Action forte Temp. élevée

Lavage à 95°C Traitement autorisé en eau froide Repassage fort max 200°C Nettoyage à sec tous types de solvants Repassage moyen max 150°C Nettoyage à sec au perchlor., essence d'aviation, alcool pur, R111 et R113 Repassage max 110°C Nettoyage à sec à l'essence d'aviation, alcool pur et R113

Lavage à 60°C Traitement interdit

Lavage à 40°C Lavage à 30°C Lavage à la main Lavage interdit

Mode d’installation et d’emploi Séchage Repassage interdit Nettoyage à sec interdit Temp. modérée Séchage autorisé en sèche-linge Séchage interdit en sèche-linge Séchage à plat Séchage suspendu pour vêtement non essoré Séchage sur cintre

Marche Arrêt Intensité Lavage Départ Annulation Départ différé Lavage Max°+ prélavage Synthétiques 40° Laine Rinçages Niveau Rinçage/ Rinçage plus Lavage à la main Soie et rideaux Lavage 90° Assouplissant Lavage quotidien de 30’ à 30° Lavage 60° Anti-froissement arrêt cuve pleine Repassage facile Lavage 40°délicat Essorage délicat Anti- taches Synthétiques 60° Variation ou Suppres. essorage 1/2 charge Synthétiques 50° Vidange Variation Température Quelques conseils pour ne pas vous tromper Ne lavez jamais à la machine... du linge non ourlé, , effiloché ou déchiré. Si vous devez absolument le laver, enfermez-le dans un sac. Du linge aux couleurs vives avec du linge blanc. Attention au poids! Pour obtenir d’excellents résultats, ne dépassez jamais les poids indiqués, se référant à la capacité maximum de linge sec: - Tissus résistants: maximum 5 kg - Textiles synthétiques: maximum 2,3 kg - Textiles délicats: maximum 2 kg - Pure laine vierge: maximum 1 kg - Tissu en éponge: max 2,3 kg Vacances: débranchez la plus longtemps si vous les lavez à l’envers. Repassez toujours vos fiche. Tee-shirts et vos sweats imprimés Quand vous partez en vacances, mieux vaut débrancher la fiche, sur l’envers. fermer le robinet d’arrivée de l’eau et laisser le hublot entrouvert ou Alarme salopettes. Elles ont du succès ces ouvert. Ainsi, le tambour et le joint combinaisons genre “salopette” resteront bien secs et vous Mais combien pèsent-ils? 1 drap 400-500 g mais leurs bretelles ont des éviterez la formation de qui peuvent mauvaises odeurs. 1 taie d’oreiller 150-200 g crochets endommager tambour ou les 1 nappe 400-500 g CYCLE LAINE 1 peignoir 900-1.200 g autres vêtements. Pourquoi ne 1 serviette éponge 150-250 g pas les enfiler dans la poche de Pour obtenir de meilleurs la bavette et les fixer avec des résultats, utilisez une Les Tee-shirts couleur, les épingles à nourrice pour lessive spéciale laine et ne lavez pas plus d'un imprimés et les chemises durent supprimer tout danger! kilo de linge à la fois. Comment laver presque tout Les rideaux. Ils ont tendance à beaucoup se froisser. Nous vous conseillons: de bien les plier et de les glisser dans une taie d’oreiller ou dans un sac genre filet. Lavez-les seuls de manière à ce que leur poids total ne dépasse pas une demi- charge. N’oubliez pas de sélectionner le programme spécial 10 qui supprime automatiquement l’essorage. EXCLUSIF Doudounes et anoraks. Les doudounes et les anoraks aussi peuvent être lavés à la machine s’ils sont en duvet d’oie ou de canard. Ce qui compte c’est de ne pas dépasser une charge de 2-3 kg maximum, de faire faire deux ou trois rinçages de suite et un essorage léger. Chaussures de tennis. Débarassez les chaussures de tennis de la boue et lavez-les avec les jeans et les vêtements plus résistants. Ne les lavez pas avec du linge blanc. Cachemire Gold: Délicat comme le lavage à la main Le premier lave-linge recommandé par "The Woolmark Company". Le programme de lavage Cachemire Gold est spécialement conçu pour laver à la machine vos vêtements en laine et en Cachemire les plus délicats et les plus précieux. “Le cycle de lavage spécial laine des lave-linge Merloni Elettrodomestici a été testé et approuvé par Woolmark pour le lavage des vêtements Woolmark dont l'étiquette recommande "laver à la main". Il s'agit du premier cycle de lavage douceur, effet manuel, approuvé par Woolmark”. M.00221 Ce résultat est obtenu grâce à la vitesse de rotation du tambour, 90 tours minute, même en phase de rinçage, qui évite le frottement des fibres. Sélectionnez toujours le programme 10 pour tout votre linge portant le symbole d’une cuvette et d’une main. Prenez soin de vos vêtements en laine, préférez des lessives spéciales laine. Mode d’installation et d’emploi

Les produits lessiviels et l'eau ne suffisent pas... Comment enlever certaines taches spéciales -Vin rouge. Laissez tremper avec le produit lessiviel, rincez et traitez avec de l’acide acétique ou de l’acide citrique, rincez à nouveau. Traitez les éventuels résidus à l’eau de Javel. - Sang. Traitez les taches encore fraîches avec de l’eau froide. Si les taches sont sèches, laissez tremper toute une nuit avec un produit lessiviel puis frottez avec de l’eau et du savon. - Taches de graisse sèches. Posez le vêtement sur du mou, mouillez-le avec de la térébenthine, tamponnez les taches avec la pointe des doigts et un chiffon en coton. - Rouille. Avec de l’acide oxalique (trouvable en droguerie) dissous à chaud ou un produit antirouille à froid. Les vieilles taches peuvent avoir déjà attaqué le tissu: risque de trous... - Taches de moisissure. Traitez-les avec de l’eau de Javel, rincez bien (seulement pour linge blanc et couleurs résistant au chlore). - Couleurs à huile. Mouillez avec de l’essence détergente, tamponnez les taches après avoir disposé le vêtement sur un chiffon mou, et traitez-les plusieurs fois avec le détergent. - Encre et stylo à bille. Tamponnez avec du coton imbibé d’alcool méthylique ou d’alcool à 90°. - Goudron. Tamponnez avec du beurre frais, passez de la térébenthine puis lavez immédiatement. - Cire. Raclez puis repassez avec un fer bien chaud entre deux feuilles de papier buvard. Passez ensuite du coton imbibé d’essence de térébenthine ou d’alcool méthylique. - Chewing gum. Passez du solvant pour vernis à ongles puis un chiffon propre. - Moisissure. Plongez le coton et le lin blanc dans une solution formée de 5 parties d’eau, une d’eau de Javel et une cuillère à soupe de vinaigre, lavez aussitôt. Pour les autres tissus blancs, utilisez de l’eau oxygénée à 10 volumes puis lavez aussitôt. - Rouge à lèvres. Tamponnez à l’éther les tissus de laine ou de coton. Pour la soie, utilisez du trichloréthylène. - Vernis à ongles. Posez le tissu du côté de la tache contre une feuille de papier buvard, mouillez de solvant, en déplaçant le vêtement au fur et à mesure que la feuille se colore. - Herbe. Tamponnez avec du coton imbibé d’alcool méthylique. Pour un lavage en toute sécurité Comment ouvrir et fermer le tambour A) OUVREZ. (Fig. 1). Soulevez le Couvercle externe et ouvrez-le complètement B) Ouvrez ensuite les Portes du tambour à l’aide de vos deux mains comme indiqué sur la Fig. 2): - appuyez sur la touche indiquée par la flèche sur la Fig. 2) et tout en appuyant légèrement vers le bas posez une main pour éviter que les portes ne vous fassent mal aux doigts en s’ouvrant soudainement; - accompagnez dans leur mouvements les portes qui se décrocheront et s’ouvriront facilement. Fig. 1 Fig. 2

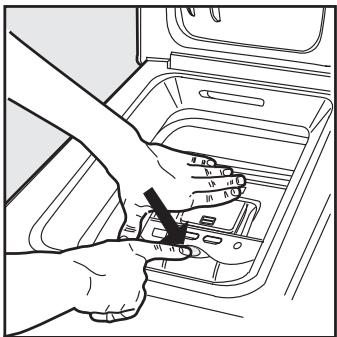

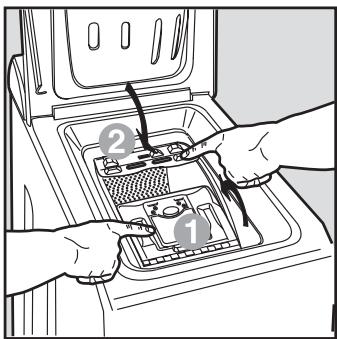

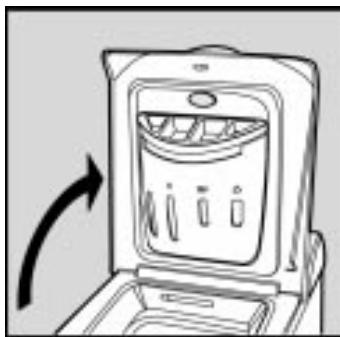

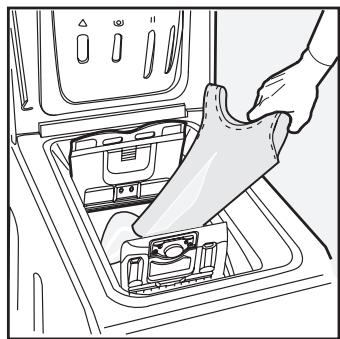

INTRODUISEZ LE LINGE. (Fig. 3). D) FERMEZ. (Fig. 4). - refermez bien le tambour en baissant d’abord la porte antérieure et posez ensuite la porte postérieure; - faites attention à parfaitement positionner les crochets de la porte antérieure dans leur siège dans la porte postérieure; - vous entendrez un “ clac ” qui confirmera la bonne fixation; appuyez alors légèrement vers le bas sur les deux portes qui ne doivent pas se décrocher; - fermez enfin le couvercle externe. Fig. 3 9 Mode d’installation et d’emploi Fig. 4

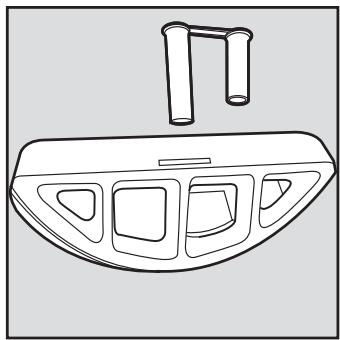

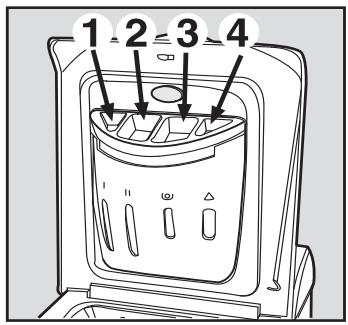

Important pour mieux laver Le secret du tiroir à produits lessiviels Son premier secret: c'est facile, il se trouve sous le couvercle. Versez les produits lessiviels et l’additif éventuel en ne dépassant pas les doses conseillées par le fabricant: lisez les informations indi- quées sur les paquets. Les doses varient en fonction de la charge, de la dureté de l’eau et du degré de salissure. N’ayez pas la main lourde. Un excès de lessive ne signifie pas un meilleur lavage, au contraire... L’expérience aidant, vous apprendrez à doser les quantités presque automati- que ment: ce sera votre secret. Quand vous versez l’assouplissant dans le bac 3, attention à ce qu’il ne dépasse pas le niveau “max.” indiqué. Le lave-linge prélève automatiquement l’assouplissant lors de chaque programme de lavage. Versez la lessive liquide quel-ques instants avant de brancher votre machine. N’oubliez pas que la lessive liquide est particulièrement indiquée pour des lavages à des températures allant jusqu’à 60 degrés et pour les programmes de lavage qui ne prévoient pas de prélavage. Vous trouverez dans le commerce des lessives liquides ou en poudre avec boule doseuse à placer directement dans le tambour, leur mode d’emploi est indiqué sur le paquet. N’utilisez jamais de lessive pour lavage à la main, leur excès de mousse risquerait d’endommager votre lave-linge. Encore un petit secret: quand vous lavez à l’eau froide, réduisez la quantité de lessive: cette dernière s’y dissout moins bien que dans l’eau chaude et serait en partie gaspillée. Bac 1: Bac 2: Bac 3: Bac 4: Lessive prélavage (en poudre) Lessive lavage (en poudre ou liquide) Assouplissant Javel Des économies sur toute la ligne Prélavage, Javel, assouplissant Si vous voulez blanchir votre linge sélectionnez les programmes correspondants et versez le produit de blanchissage dans le bac 4 du tiroir à produits lessi- viels. Quand vous versez le produit de blanchissage, attention à ne pas dépasser le niveau “max.” indiqué. L’utilisation de l’eau de Javel exclut la possibilité d’effectuer un prélavage. N’utilisez de l’eau de Javel que pour les tissus blancs résistants et des détachants délicats pour les couleurs et les synthétiques. Supprimez le blanchissage pour le pro- gramme “Soie” et les “Programmes Spéciaux” (voir page 6). NB:

Diluez l’eau de Javel concentrée. Pour les lessives concentrées (en poudre ou liquides) utilisez un programme sans prélavage. Pour les lessives contenues dans des boules ou des tablettes n’utilisez pas de prèlavage pas le prélavage Ajout d’Assouplissant L’assouplissant rend votre linge plus souple et diminue la charge électrostatique des fibres syn- thétiques. Vous pouvez utiliser les assouplissants pour les tissus en éponge, les tricots, les ri-deaux, Degrés de dureté de l'eau Niv.-Caractéristique Allemands Français °dH °T.H

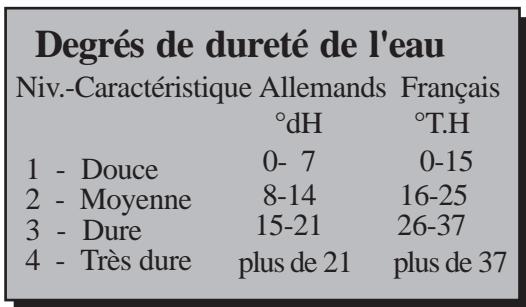

plus de 21 plus de 37 Guide pour un emploi économique et écologique des électroménagers CHARGE MAXIMUM La meilleure façon d’éviter des gaspillages d’électricité, d’eau, de lessive et de temps, c’est d’utiliser votre lave-linge au maximum de la charge conseillée. Mieux vaut une pleine charge que deux demies, vous pourrez ECONOMISER jusqu’à 50% d’électricité. UN PRELAVAGE EST-IL VRAIMENT NECESSAIRE? Uniquement en cas de linge vraiment sale. Programmer un lavage SANS prélavage pour du linge peu sale ou moyennement sale permet d’ECONOMISER sur la lessive, le temps, l’eau et de 5 à 15% d’électricité. UN LAVAGE A L’EAU CHAUDE EST-IL VRAIMENT NECESSAIRE? Avant le lavage, traitez les taches avec un détacheur ou mettez a tremper le linge taché dans l’eau, vous pourrez sélectionner un programme de lavage à l’eau chaude à une température moins élevée. Choisissez un programme de lavage à 60° pour ECONOMISER jusqu’à 50% d’électricité. etc. Versez l’assouplissant dans le bac 3 du tiroir à p r o d u i t s lessiviels selon les indications du fabricant. Le lave-linge prélève automa-tiquement l’assouplissant lors du dernier rinçage. A la fin du programme de lavage il reste dans le bac 3 un résidu d’eau. Cette eau sert prélèvement des assouplissants très denses ou à dissoudre les assou- plissants concentrés. Si dans le bac 3 il reste un peu plus d’eau que d’habitude, cela signifie que le dispositif de vidange est bouché et empêche l’effet aspirant du dispositif. Pour le nettoyer voir page 13. Ne versez jamais dans le bac assouplissant et amidon en même temps, le système antidébordement pourrait se boucher. AVANT DE SELECTIONNER UN PROGRAMME DE SECHAGE ... Sélectionnez une vitesse d’essorage très élevée pour éliminer le surplus d’eau avant de lancer le programme de séchage. Vous ECONOMISEREZ du temps et de l’électricité. Mode d’installation et d’emploi 10 Problèmes et solutions Avant de téléphoner, lisez ce qui suit Il peut arriver que le lave-linge ne fonctionne pas bien. Il s’agit très souvent de problèmes faciles à résoudre sans l’aide d’un technicien. Avant d’appeler le SAV, veuillez effectuer les contrôles suivants. Le lave-linge ne démarre pas. Le hublot est-il bien fermé? Par sécurité, le lave-linge ne fonctionne pas si le hublot est ouvert ou mal fermé. La touche Marche-arrêt estelle enfoncée? Dans ce cas, un départ différé a été programmé. La fiche est-elle bien branchée dans la prise? Elle pourrait avoir été déplacée en faisant le ménage. Y a-t-il du courant? Le disjoncteur pourrait s’être déclenché parce qu’il y a trop d’électroménagers branchés en même temps. Ou bien il peut y avoir une panne de courant dans votre quartier. Le robinet de l’eau est-il ouvert? Par sécurité, s’il n’y a pas d’arrivée d’eau, le lavage ne démarre pas. La touche Départ/Annulation est-elle enfoncée? Dans ce cas, un départ différé a été programmé.

A FAIRE Fermer le robinet après chaque lavage. Cela réduit l’usure de l’installation hydraulique du lave-linge et évite le danger de fuites quand il n’y a personne à la maison. Laisser toujours les portes et le couvercle entrebaillés. Pour éviter la formation de mauvaises odeurs. Nettoyer l’extérieur avec soin. Pour nettoyer l’extérieur et les parties en caoutchouc, utilisez toujours un chiffon imbibé d’eau et de savon. 11 Mode d’installation et d’emploi

Laisser la fiche branchée pendant le nettoyage du lavelinge. Même pendant les travaux d’entretien, il faut toujours débrancher la fiche. Utiliser des solvants et des produits abrasifs agressifs. Ne jamais utiliser de produits solvants ou abrasifs pour nettoyer l’extérieur et les parties en caoutchouc. Négliger le tiroir à produits lessiviels. Il est amovible, pour le laver il suffit de le laisser un peu sous un jet d’eau courante. Partir en vacances sans se soucier de lui. Avant de partir, il faut toujours contrôler si la fiche est bien débranchée et le robinet de l’eau fermé. Il n’y a pas d’arrivée d’eau. Le tuyau est-il bien raccordé au robinet? Panne d’eau? N’y a-t-il pas des travaux en cours dans votre immeuble ou dans la rue? La pression est-elle suffisante? La moto-pompe pourrait être en panne. Le filtre du robinet est-il propre? Si l’eau est très calcaire, ou suite à des travaux récents sur la canalisation d’eau, le filtre pourrait être bouché par des détritus. Le tuyau en caoutchouc n’est-il pas plié? Le parcours du tuyau en caoutchouc qui amène l’eau au lave-linge doit être le plus rectiligne possible. Contrôlez s’il n’est pas écrasé ou plié. Le lave-linge prend l’eau et vidange continuellement. Le tuyau est placé trop bas? Il faut l’installer entre 60 et 100 cm de haut. L’embouchure du tuyau est plongée dans l’eau? L’évacuation murale a-t-elle un évent? Si après ces vérifications, le problème persiste, fermez le robinet de l’eau, éteignez la machine et appelez le SAV. Si vous habitez en étage, il pourrait y avoir des phénomènes de siphonnement. Pour les résoudre, il faut monter une soupape spéciale.

Est-ce que la machine est coincée entre des meubles et le mur? A moins que ce soit un modèle à encastrer, votre lavelinge a besoin d’osciller un peu pendant l’essorage. Prévoyez quelques cm de libres tout autour. Est-ce que le tuyau d’évacuation est plié? Le parcours du tuyau doit être le plus rectiligne possible. Contrôlez s’il n’est pas écrasé ou plié. Est-ce que la conduite de l’installation de vidange est bouchée? S’il y a une rallonge, est-ce qu’elle est bien montée ou empêche-t-elle l’eau de passer? Votre lave-linge ne vidange pas et n’essore pas. Est-ce que le programme choisi prévoit la vidange de l’eau? Pour certains programmes de lavage il faut intervenir pour lancer la vidange . Est-ce que la fonction “Repassage facile” - est activé? Complétez le programme en appuyant sur la touche Sélection. Est-ce que la pompe d’évacuation est bouchée? Pour l’inspecter, fermez le robinet, débranchez la fiche et suivez les instructions fournies page 12 ou bien appelez le SAV. Il y a un excès de mousse. Le lave-linge a des fuites. Est-ce que la bague du tuyau d’arrivée de l’eau est bien vissée? Fermez le robinet, débranchez la fiche et essayez de la serrer sans forcer. Est-ce que le tiroir à produits lessiviels est engorgé? Essayez de le sortir et de le laver à l’eau courante. Est-ce que le tuyau de vidange n’est pas bien fixé? Fermez le robinet, débranchez la fiche et essayez de mieux le fixer. Ne vous adressez jamais à des techniciens non agréés et exigez toujours l’emploi de pièces détachées originales. Votre lave-linge vibre beaucoup en phase d’essorage. Est-ce que le groupe oscillant interne a bien été débloqué lors l’installation? La page 2 est consacrée à l’installation. Est-ce que la machine est bien de niveau? Contrôlez régulièrement sa mise à niveau. A la longue, le lavelinge pourrait s’être légèrement déplacé. Agissez sur les pieds et contrôlez à l’aide d’un niveau. Est-ce que vous utilisez bien une lessive machine? Vérifiez qu’il y ait bien l’inscription: “pour lave-linge” ou bien “main et machine”. Est-ce que la quantité est correcte? Un excès de lessive produit plus de mousse mais ne lave pas mieux tout en produisant des incrustations à l’intérieur du lave-linge. Si malgré tous ces contrôles, votre lave-linge ne fonctionne pas et l’inconvénient persiste, appelez le SAV le plus proche de votre domicile en précisant: - le type de panne - le sigle (Mod. ....) - le numéro de série (S/N ....) Vous trouverez tous ces renseignements sur la plaquette signalétique située sur le panneau arrière de votre lavelinge. En cas de besoin, inspectez la pompe et le tuyau en caoutchouc. Le lave-linge est équipé d'une pompe autonettoyante qui n'exige aucune opération de nettoyage et d'entretien. Il peut toutefois arriver que de menus objets tombent par mégarde dans la pompe: des pièces de monnaie, des barrettes, des boutons etc. Pour éviter qu'ils n'endommagent la machine, ils sont bloqués dans une préchambre accessible, située en bas de la pompe. Pour accéder à cette préchambre, il suffit de démonter le panneau situé en bas du lave-linge (fig. 1); enlevez ensuite le couvercle en le faisant tourner dans le sens inverse des aiguilles d'une montre (fig.

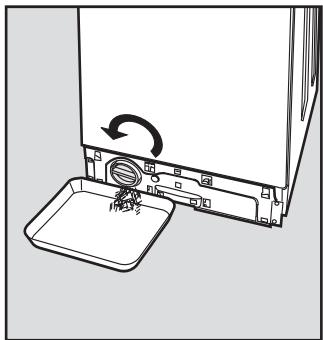

2) et inspectez soigneusement l'intérieur.

Le tuyau en caoutchouc Contrôlez le tuyau en caoutchouc au moins une fois par an. Remplacez-le dès que vous remarquez des craquèlements et des fissures qui pourraient entraîner des cassures. Fig. 1 Fig. 2 Attention: contrôlez que le cycle de lavage est bien terminé et débranchez la fiche avant d'enlever le couvercle et avant toute opération d'entretien. Il est normal qu'un peu d'eau s'échappe quand vous enlevez le couvercle. Lorsque vous remontez le panneau extérieur, attention à bien enfiler les crochets du bas dans les fentes avant de le pousser contre la machine. Mode d’installation et d’emploi 12 Soins et Entretien facile Chouchoutez-le et il vous sera toujours fidèle Votre lave-linge est un vrai compagnon de vie et de travail. Le garder en forme, c’est important. Pour vous aussi. Votre lave-linge est une machine conçue pour durer longtemps sans causer de problèmes. Quelques astuces vous permettront de le garder toujours en forme et d’augmenter sa longévité. En premier lieu, fermez toujours le robinet de l’eau après chaque lavage: la pression continue de l’eau peut provoquer l’usure de certains composants. Vous éliminerez aussi tout danger de fuites en votre absence. Si votre eau est trop dure, utilisez un produit anticalcaire (une eau dure laisse des traces blanchâtres autour des robinets ou bien au niveau des bondes, notamment dans la baignoire). Si vous désirez avoir des renseignements plus précis à propos de l’eau de votre installation, adressez-vous au Service des eaux municipal ou bien à un plombier. Il faut toujours vider les poches et enlever les objets durs, les broches ou les pin’s par exemple. Lavez l’extérieur du lave-linge avec un chiffon, de l’eau tiède et du savon. Lavez périodiquement le tiroir à produits lessiviels. Pour éviter que des incrustations ne se forment, placez-le sous un jet d’eau courante. N’ayez pas la main lourde. Les lessives normales contiennent déjà des produits anticalcaires. Donc, n’ajoutez à votre lavage un produit spécifique que si votre eau est particulièrment dure, c’est à dire très riche en calcaire. Il peut être utile, de temps en temps, d’effectuer un cycle de lavage avec une dose de produit anticalcaire, sans lessive et sans linge. N’ayez pas la main lourde avec les produits lessiviels, l’excès de mousse pourrait causer de incrustations et abîmer les composants de votre machine. Videz toujours les poches: les petits objets peuvent endommager votre amie Margherita. Comment nettoyer le tiroir à produits lessiviels Démontage: Appuyez légèrement sur la grosse touche située sur la partie antérieure du tiroir à produits lessiviels et tirez vers le haut (fig. 1). Fig. 1 13 Mode d’installation et d’emploi Nettoyage: Nettoyez le tiroir sous le robinet (fig. 3) à l'aide par exemple d'une vieille brosse à dents; tirez sur les deux petits siphons placés dans la partie supérieure des bacs 1 et 2 (fig. 4), contrôlez qu'ils ne soient pas bouchés et rincez-les. Fig. 2 Fig. 3 Remontage: N'oubliez pas de replacez les deux petits siphons dans leurs emplacements spéciaux et remettez enfin le tiroir dans son siège en le fixant (fig. 4, 2, 1). Fig. 4 Equilibrage électronique ABC de votre essorage Attention Cette machine est équipée d’un dispositif électronique auto-équilibrant (Auto balance Control) qui permet l’essorage à vitesse élevée unique-ment si les charges de linge sont bien distribuées Un déséquilibre dans la charge pourrait en effet endommager votre machine. Avant chaque phase d’essorage, le système autoéquilibrant ABC imprime au tambour de plus nombreuses rotations, dans le sens des aiguilles d’une montre et dans le sens inverse, jusqu’à distribuer de façon uniforme le linge à l’intérieur et ensuite faire démarrer doucement l’essorage. Dans certaines conditions de charge il peut arriver que les rotations ne suffi-sent pas à distribuer le poids à l’intérieur du tambour (s’il y a par exemple des peignoirs en éponges, des couvertures, des draps qui forment une “boule”, etc.)

2 - Le système ABC estime que

le déséquilibre est supérieur au seuil d’acceptabilité et exclut l’essorage. Dans ce cas sortez le linge de la machine, dérou-lez-le avant de le remettre dans la machine et de sélectionner le programme essorage. Dans les deux cas, il ne s’agit pas d’un défaut de la machine mais bien d’une de ses caractéristiques les plus avancées qui la protègent d’éventuels cassures, vibrations, dé-placements sur le sol et autres inconvénients sérieux. Deux cas de figure peuvent alors se vérifier:

1 - le système ABC “accepte” le

déséquilibre, mais réduit la vitesse d’essorage . Dans ce cas le linge sera plus humide que d’habitude; Caractéristiques techniques Modèle AT 85 AT 105 Dimensions largeur cm 40 hauteur cm 85 profondeur cm 60 Capacité de 1 à 5 kg Connexions électriques tension à 230 Volt 50 Hz puissance max. absorbée 2100 W Connexions hydrauliques pression maximum 1 MPa (10 bar) pression minimum 0,05 MPa (0,5 bar) capacité du tambour 42 litres Vitesse d'essorage jusqu' à Programmes de contrôle suivant norme IEC 456 programme 3; température 60°C; effectué pour une charge de 5,0 kg. 800 tours par minure 1000 tours par minute Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives - 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives Le constructeur se réserve le droit d'apporter, à tout moment et sans aucun préavis, toutes les modifications, à la machine ou aux accessoires de ses modèles, jugées nécessaires pour des exigences techniques et commerciales. Mode d’installation et d’emploi
