PACK DIMENSION - Enceinte audio FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Barre de son 5.1 canaux
Marque	FOCAL
Modèle	PACK DIMENSION
Puissance RMS	320 W répartis sur 6 canaux
Puissance maximale	450 W répartis sur 6 canaux
Réponse en fréquence	50 Hz - 25 kHz (+/-6 dB)
Haut-parleurs	5 haut-parleurs Côte extra plat Papier 10 cm
Dimensions (sur meuble)	115,5 x 11,5 x 11,5 cm (LxPxH)
Dimensions (au mur)	115,5 x 6,5 x 14,7 cm (LxPxH)
Poids	5,5 kg
Alimentation	Bloc secteur externe (fourni)
Consommation (Standby)	< 0,5 Watts
Entrées	2 x HDMI (ARC/In), 1 optique Toslink, 1 analogique Jack 3,5 mm
Sorties subwoofer	Dimension Sub Out (dédiée) et Sub Line Out (RCA)
Fonctions principales	HDMI ARC, CEC, Dolby Digital, DTS, mode Nuit, réglage basses, synchronisation lip-sync, sélecteurs de configuration (distance, position, acoustique)
Types de support	Sur meuble (avec pieds) ou fixation murale (kit fourni)
Contenu de l'emballage	Barre de son, 2 pieds, support mural, télécommande, bloc alimentation, cordon secteur, manuel d'utilisation
Pile télécommande	CR2025 incluse
Entretien et nettoyage	Nettoyer uniquement avec un chiffon sec ; ne pas utiliser de liquides ni de produits chimiques
Température de fonctionnement	Température ambiante (éviter sources de chaleur)
Garantie (France)	2 ans à compter de la date d'achat, non transmissible

FOIRE AUX QUESTIONS - PACK DIMENSION FOCAL

Comment connecter la barre de son à mon téléviseur ?

Utilisez un câble HDMI entre la prise HDMI TV de la barre et la prise HDMI ARC de votre téléviseur. Si votre téléviseur n’a pas de port ARC, reliez la sortie audio optique du téléviseur à l’entrée OPTICAL/DIGI In de la barre (en plus du câble HDMI pour la vidéo).

Puis-je contrôler la barre avec la télécommande de mon téléviseur ?

Oui, si votre téléviseur supporte la fonction CEC. Activez-la dans le menu du téléviseur. Vous pourrez alors régler le volume, allumer/éteindre la barre et sélectionner les entrées avec la télécommande du téléviseur.

Comment régler le son surround selon ma pièce ?

Utilisez les 4 sélecteurs de configuration à l’arrière de la barre : DISTANCE (Close, Medium, Far), POSITION (Table, Free Standing, On Wall), ROOM ACOUSTICS (Mat, Medium, Clear) et SUBWOOFER (No Sub, Dimension Sub, Sub Line Out). Ajustez-les avant l’installation définitive.

Que faire si la barre ne produit aucun son ?

Vérifiez d’abord que la source est bien sélectionnée (bouton Input). Contrôlez le volume et désactivez le mode Mute. Assurez-vous que les câbles sont correctement branchés et non défectueux. Si le problème persiste, consultez le guide de dépannage dans la notice.

Comment activer le mode Nuit ?

Appuyez sur le bouton Night de la télécommande ou sur l’interface tactile. Ce mode réduit la dynamique sonore pour ne pas déranger, disponible uniquement sur les contenus encodés en Dolby Digital.

Puis-je ajouter un caisson de grave externe ?

Oui, deux sorties sont disponibles : Dimension Sub Out (pour le caisson dédié Focal) et Sub Line Out (pour tout caisson actif via câble RCA). Réglez le sélecteur SUBWOOFER sur la position correspondante (11 ou 12).

Comment synchroniser l’audio et la vidéo si je constate un décalage ?

Utilisez le réglage manuel Sync : sélectionnez la source concernée, appuyez sur le bouton Sync de la télécommande, puis réglez le délai avec les touches + et - jusqu’à synchronisation parfaite.

Ma télécommande ne fonctionne pas. Que faire ?

Vérifiez la pile (type CR2025) et remplacez-la si nécessaire. Assurez-vous d’être à moins de 7 mètres de la barre et dans un angle de 20°. Retirez le film plastique isolant sous la pile si ce n’est pas déjà fait.

Comment nettoyer la barre de son ?

Utilisez un chiffon sec non abrasif. N’utilisez jamais de liquides, d’aérosols ou de produits d’entretien qui pourraient endommager la finition ou les composants électroniques.

Où trouver les codes infrarouges pour une télécommande universelle ?

Rendez-vous sur le site officiel www.focal.com, dans la section dédiée à la barre de son Dimension. Vous y trouverez les codes IR nécessaires à la programmation.

MODE D'EMPLOI PACK DIMENSION FOCAL

Manuel d'utilisation / Manual de uso / Manual de'utilisation

L'éclair représenté par le symbole flèche et contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence de tension élevée au sein de l'appareil pouvant entraîner un risque de chic électrique.	CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN	Le point d'exclamation contenu dans un triangle équilatéral, a pour objet de prévenir l'utilisateur de la présence d'instructions importantes mentionnées dans le mode d'emploi et relatives à la mise en œuvre et à l'entretien de l'appareil.
1. Lire ces instructions. 2. Conserver ces instructions. 3. Prendre en considération les mises en garde. 4. Suivre toutes les instructions. 5. Ne pas utiliser cet appleil en présence d'eau. 6. Nettoyer uniquement avec un chiffon sec. 7. N'obstruer aucurn orifice de ventilation. Installer l'appleil en suivant les instructions du fabricant. 8. Ne pasinstaller l'appleil à proximité d'une source de chaleur tel un radiateur, une cusininière, une bouche de chauffage ou tout autre appleil (y compris les amplificateurs) dissipant de la chaleur. 9. Respecter les instructions de sécurité concernant le cordon d'alimentation secteur. Le cordon d'alimentation présente deux lames dont l'une est plus large que l'autre. Un cordon avec mise à la terre content deux lames ainsi qu'une troisième pour la convection à la terre. La lame la plus large ou la troisisième lame ont pour objet d'assurer votre sécurité. Si le cordon d'alimentation ne s'adapte pas à votre prise d'alimentation secteur, consultez un électricien et remplacez la荆州 de la nature. 10. Assurez-vous que le cable d'alimentation ne piousse être piétiné, écrasé ou pince. Une attention toute particulière doit être accordée à la fiche d'alimentation et à la liaison du cordon avec l'appleil. 11. N'utiliser que les accessoires recommandés par le fabricant. 12. N'utiliser que les appleils de manutenion, pieds, trépieds, supports ou tables reconnamés par le fabricant ou chaque vendus avec l'appleil. Lorsqu'un chariot est utilisé, redoublez de prudence lors du déplacement de l'ensemble chariot/Appleil afin d'éviter toutes blessures par basculment. 13. Débranchez l'appleil en cas d'orage ou pendant de longues périodes pendant lequel l'appleil n'est pas utilisé.	14. Tout tâche de maintenance doit être réalisée par un personnel qualifié. Une maintenance est nécessaire à la suite de tout dommage occasionné à l'apparil tels que la déterrioration du cable ou de la fiche d'alimentation, le déversement de liquide ou l'insertion d'objets à l'intérieur de l'apparil, l'exposition à la pluie ou à l'humiidity, le mauvais fonctionnement ou le renversement de l'apparile. 15. Ne pas utiliser d'accessories non recom-mandés par le fabricant de l'apparil afin d'évier tout risque. 16. Ce produit doit être raccordé uniquement au type d'alimentation secteur indiqué sur l'étiquette figurant sur l'apparil. En cas d'hésitation sur le type d'alimentation de toute installation électrique, consultez le vendur de votre produit ou yourself pour une'utilisation à partir d'une batterie ou d'une autre source d'alimentation, se référer au manuel d'utilisation. 17. Si une antenné extérieure ou un réseau cable est connecté à cette apparil, assurez-vous que l'antenne ou le cable soit raccordé à la terre afin de garantir une protection contre les surcharges électriques et les effets de l'électricité statique. Les informations relatives à la façon de relier correctement le mât à la terre, ainsi que le fil d'antenna à l'unité de décharge, la section des conducteurs, la position du système de décharge, la connection et les specifications de l'électrode de terre sont containues dans l'article 810 de la norme National Electrique, ANSI/NFPA 70. 18. Une antenné extérieure doit toujours être tenue à l'écart des lignes haute tension ou des circuits électriques et d'éclairage de force intensité ainsi que de l'endroit où elle sera susceptible de tomber sur de telles lignes haute tension ou ciruits électriques. Lors de l'installation d'une antenné extérieure, un soin tout particulier doit être pris afin d'éviter tout contact avec de teils ciruits, ceux qui pouvant partager un risque mortel.	19. Ne surchargez pas les prises murales, les rallonges électriques ou les prises multiples. Il pourrait en résouter incendies ou chôcs électriques. 20. Ne jamais insérer unquelconque object par les trous de ventilation de l'apparile. Il pourrait entrer en contact avec des composants soumis à de haute tensions ou les court-circuiter et ainsi occasionner un incidence ou un chic电量. Ne jamais répandre de liquide sur l'apparile. 21. Ne tentez pas de réparer cet appleil par vos propres moyens; l'ouverture de cet appleil peut vous exposer à des tensions dangereuses ou à autres risques. Pour toute intervention de maintenance, désessez-vous à un personnel qualifié. 22. Lorsque le replacement de composants est nécessaire, assurezvous que le technicien de maintenance utilise les composants spécifique par le fabricant ou liépondant des caractéristiques identiques à ceux correspondant à l'emplaire d'origine. Des composants non conformes peuvent provquer incendies, chôcs électriques ou autres risques. 23. Àprese toute intervention ou réparation sur l'apparile, besoin de technician de maintenance de procéder à des tests afin de vérifier que le produit fonctionne en toute sécurité. 24. L'appleil ne doit être monté sur un mur ou au plafond que si le constructeur le prévoit, et unquiemment selon les Fil d'antenne -. 25. Le commutateur On/Off situé à l'arrêté du subwoofer est le dispositif de sc-tionnement de l'alimentation. Il permet de déconnecter l'électronique du secteur. Il doit toujours rester accessible pour l'utilisateur. 26. Ne pas exposer à des égouttements d'eau ou des éclaboussures. 27. ATTENTION: Danger d'explosion si la pile n'est pas replacée correctement. Ne replacer que par le même type ou un type équivalent.

SOMMAIRE

1. Avertissement Sécurité 3

2.Sommaire 6

3.Contenu 7

1. Presentation 8

4.1. Son Home-Cinéma multicanal 8

4.2. Interface utilisateur 8

4.3.Panneau de connexion 9

4.4. Télecommande 10

1. Positionnement et installation 11

5.1. Positionnement de Dimension 11

5.2.Installation sur meuble TV 12

1. Reglage des selecteurs de configuration 14

6.1. Reglage de la position d'écoute 14

6.2. Reglage de position 15

6.3.Adaptation à l'acoustique de la pièce 16

6.4. Reglage de Subwoofer 17

7.Raccordement 18

7.1. Raccorder Dimension à votre téléviseur 18

7.2. Raccordement de HDMI™ In 19

7.3.Examples deraccordement 20

7.3.1.Premier exemple de raccordement 20

7.3.2. Second exemple de raccordement 21

7.3.3.Troisieme exemple de raccordement 22

7.3.4. Quatrième exemple de raccordement 23

7.4.Raccordement d'un Subwoofer 24

1. Utilisation et fonctions 25

8.1.Fonction CEC 25

8.2.Mode d'alimentation 25

8.3. Paramétrage format Audio TV 25

et Sources Audio-Video 23

8.4. Reglage du volume 25

8.5.Selction des entrées 26

8.6.Mode Nuit (Night) 26

8.7. Reglage du Niveau 24

des basses fréquences 26

8.8. Réglage de la synchronisation 26

Audio/Video (lip-sink) 26

8.9.Fonction Light 27

1. Guide de dépannage 27-28

2. Tableau des specifications 29

Vou venez d'acquerir un produit Focal. Nous vous en remercions et vous souhaitons la bienvenue dans notre univers, celui du son haute-fidélité... Depuis plus de 30 ans, Focal concoit, développé et fabrique des haut-parleurs, des enceintes acoustiques haut de gamme et plus récemment des casques. Innovation, tradition, performance, plaisir sont nos valeurs ; elles caractérésent "the Spirit of Sound". Où que vous soyez, un seul objectif pour nous : vous rassembler aujourd'hui une passion commune, le son riche et authenticate.

La barre de son Dimension est issue de cette même philosophie, et de notre volonté de transposer notre expertise acoustique à des usages différents de celui de l'enceinte hi-fi traditionnelle pour apporder aux cinéphiles ce qui les fera vigorer : un son naturel, dynamique, haute-résolution pour le plonger au cœur de l'action.

3. Contenu

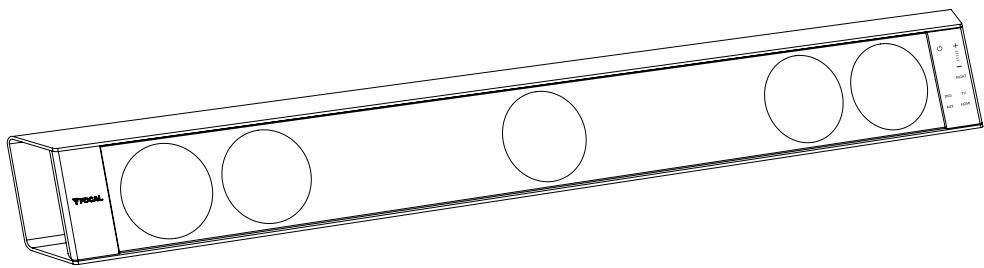

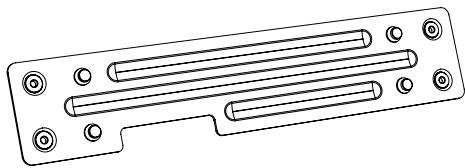

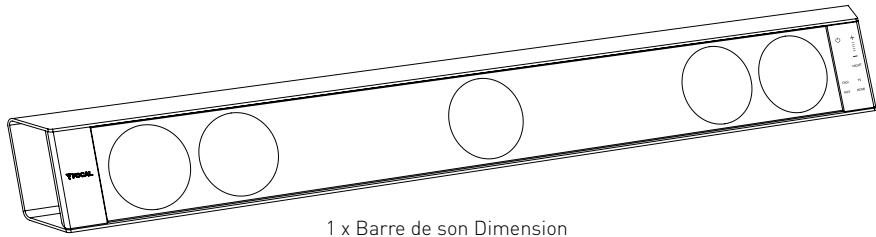

1 x fixation murale

2 x pieds

1 x telécommande

1 x bloc alimentation 1 x cordon secteur

1 x manuel d'utilisation

4. Présentation

4.1. Son Home-Cinéma multicanal

Dimension est compatible avec les protocôles multicanaux Dolby Digital et DTS. De plus, Dimension intégre un algorythe de virtualisation qui transformera tout signal stéreo en une réelle scène multicanale.

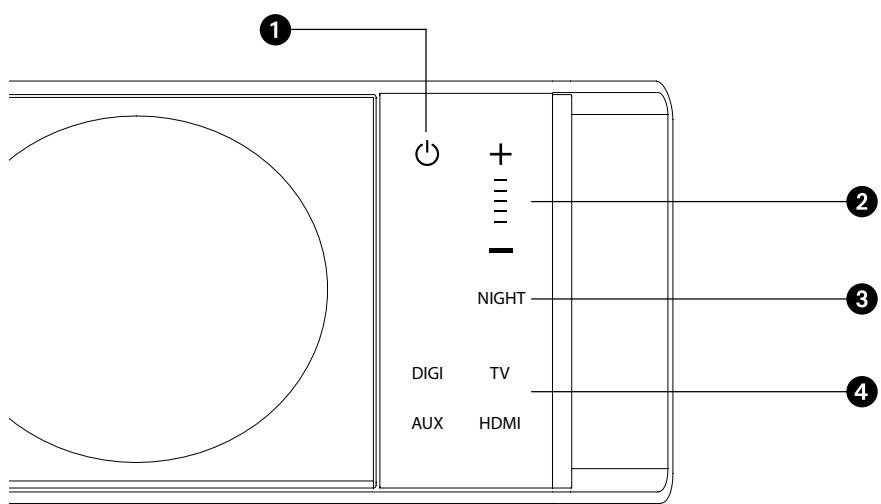

4.2. Interface utilisateur

L'affichage en façade de Dimension intégre un écran tactile qui vous permit de commander les fonctions de volume, de sélection d'entrées et d'écoute. L'afficheur est étéint pendant votre séance Home-Cinéma. Muni d'un détector de proximité, il s'allume lorsque vous vous en approche ou lorsque vous utilisez la télécommande.

Fonctions :

1 Standby/On
Volume et indicateur de volume (5 barrettes)
3 Activer / désactiver la fonction nuit
4 Sélection des entrées

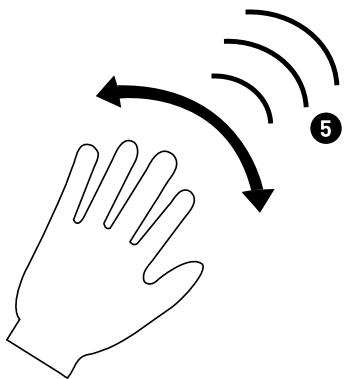

5 Capteur de proximé

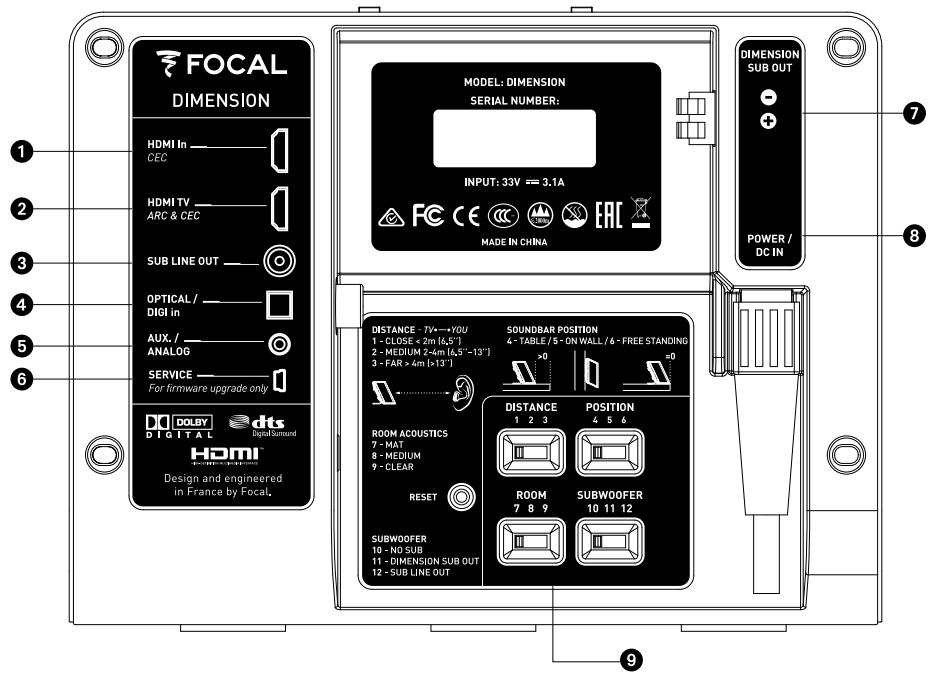

4.3. Panneau de connexion

1 HDMIIn : permet de connecter un lecteur muni d'une connexion HDMI : lecteur Blu-ray / DVD / console de jeu / TV Box.
HDMI™ TV : permet de connecter le téléviseur. Munie de la fonction ARC [Audio Return Channel], cette connexion est bi-directionnelle : elle recoit le son du téléviseur ou envoie le signal video au téléviseur.
3 SUB LINE OUT : sortie analogique RCA pour connecter un caisson de grave externe actif.
OPTICAL/DIGI In : permet de connecter la sortie audio optique d'un téléviseur qui ne serait pas muni de connectique HDMI ARC. Vous pouvez connecter tout autre lecteur muni d'une sortie numérique optique.
5 AUX/ANALOG:permét de connecter la sortie analogue d'un lecteur possédant une sortie analogique: lecteur de musique numérique,tablette, ordinateur...
6 SERVICE: cette entrée est utilisée uniquement par le SAV en cas de mise à jour nécessaire du système.
DIMENSION SUB OUT: sortie uniquement dédiée au Subwoofer Dimension.
8 POWER / DC IN: permit de brancher l'alimentation de Dimension.

SELECTeurs DE CONFIGURATION : les 4 selecteurs permettent d'ajuster le son de Dimension suivant cette installation et l'acoustique de votre piece. Reportez-vous au paragraphe "Réglages des selecteurs de configuration" (page 14) pour effectuer ces réglages.

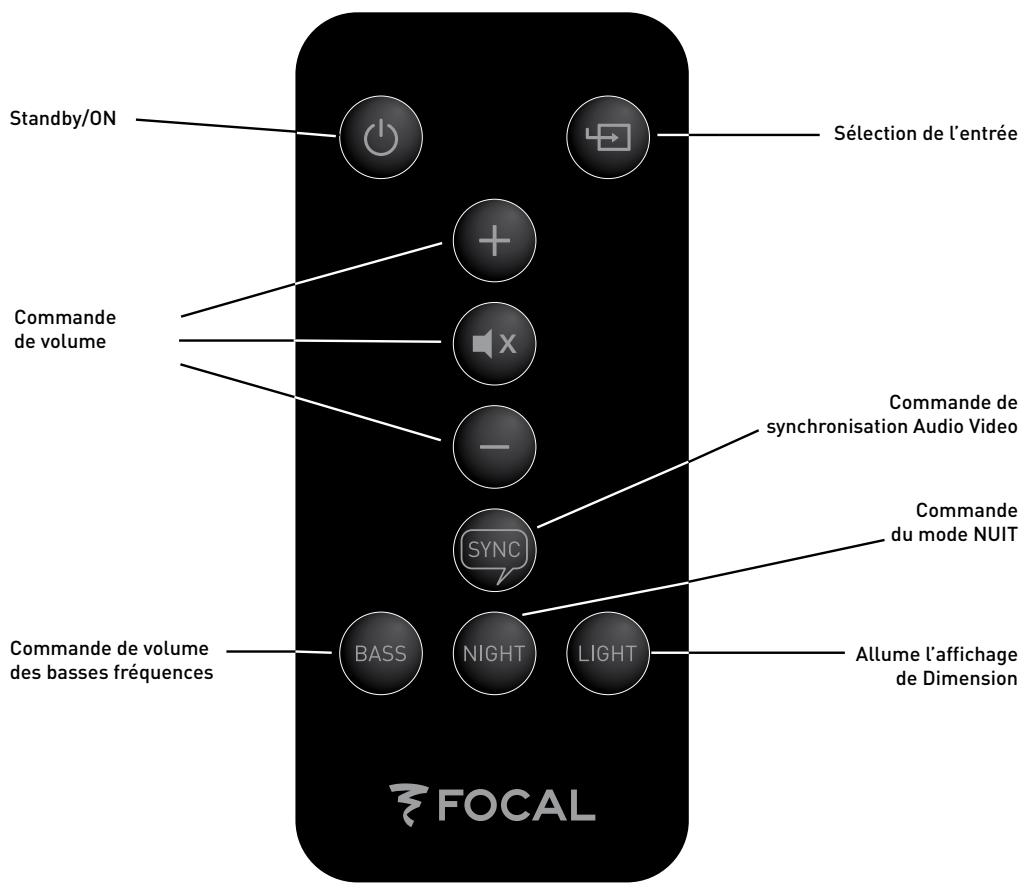

4.4. Telecommande

Dimension intégre le protocole de commande CEC (Consumer Electronics Control). Si vous téléviseur intégre cette fonction, activez la et vous pourrez piloter les fonctions de votre barre de son directement avec la télécommande de votre téléviseur. La dénomination du protocole CEC peut varier suivant le fabricant de votre téléviseur.

Une télécommande universelle ou à apprenticenage peut être programmée pour commander Dimension. Si besoin, vous pouvez trouver les codes des commandes infrarouges sur la page dédiée à la barre de son Dimension sur le site Focal : www.focal.com.

Si vous telèviseur n'est pas muni de la fonction CEC ou si vous n'utilise pas une télécommande universelle, Dimension est livrée avec sa télécommande. Cette dernière reprend les commandes générées sur l'afficheur tactile de la barre de son.

Avant d'utiliser la télécommande, veuillez enlever le plastique isolant situé dans le compartment de la pile. Pour changer la pile de votre télécommande, ouvre le tiroir de cette dernière et remplacez la par une pile de type identique : CR2025.

5. Positionnement et installation

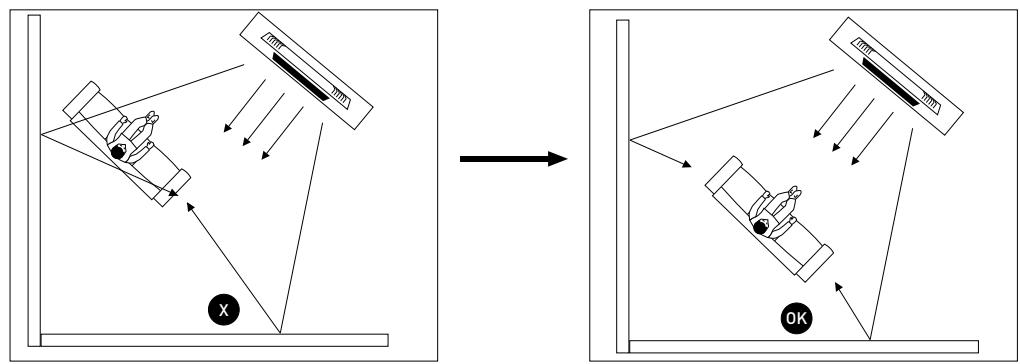

5.1. Positionnement de Dimension

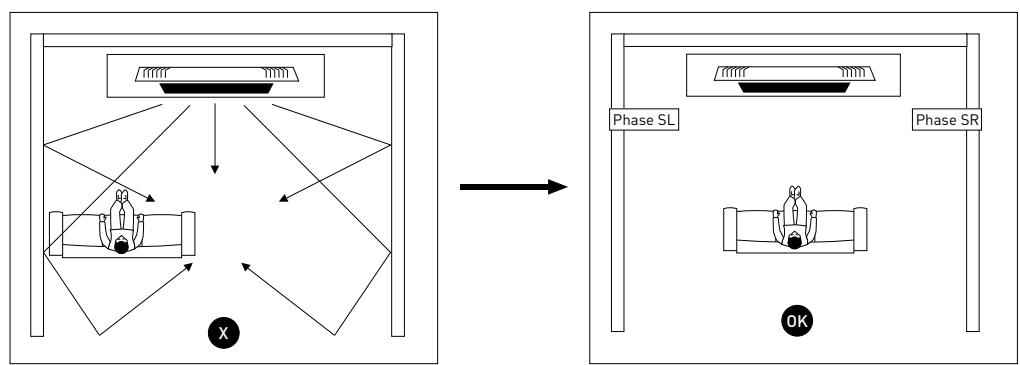

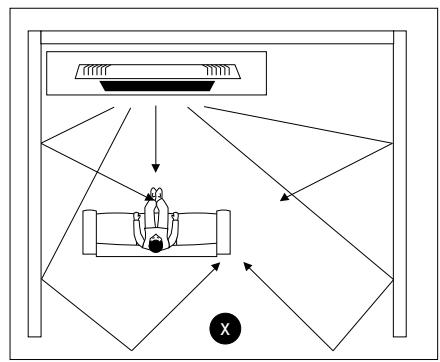

Pour profiter pleinement des effets surround, il est préféable de positionner vous barre de son face à vous en position d'écoute et symétriquement aux murs de votre piece. Les illustrations suivantesprésentent plusieurs emplacements à privilégier.

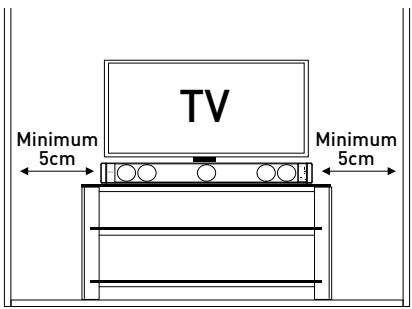

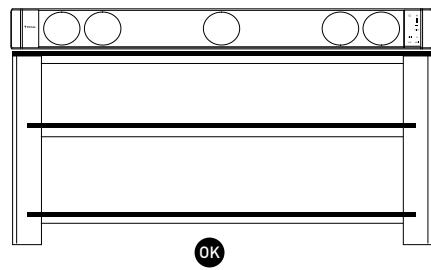

5.2. Installation sur meuble TV

Avant l'installation, il est impératif d'assembler les deux pieds de stabilité sur Dimension comme indiqué ci-dessous

2 x pieds

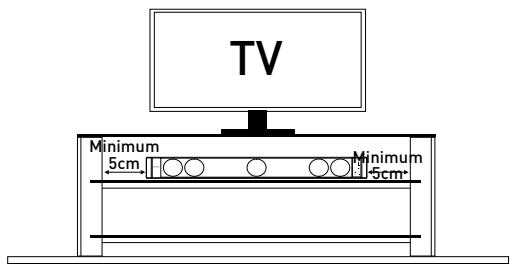

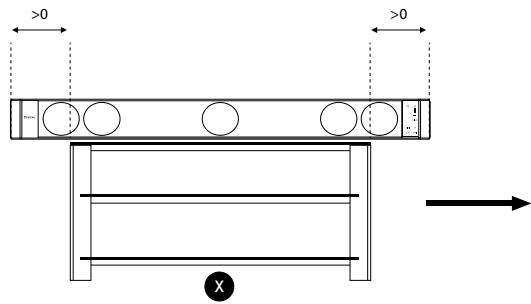

Les extrémites de Dimension ne doivent pas se couver à moins de 5 cm d'un obstacle (mur meuble, parois diverses,...).

Pour plus de stabilité et afin d'éviter une chute de la barre de son, nous vous conseillons de positionner Dimension afin qu'elle repose intégralement sur le meuble.

Veillez à régler le sélecteur de configuration créé à l'arrière du produit sur la position ajustée.

Si Dimension est affleurant à l'extrémité de votre meuble, basculez le selecteur "POSITION" sur 6 - FREE STANDING.

Dans le cas contraire basculez le selecteur "POSITION" sur 4 - TABLE.

Pour plus d'informations et une meilleure comprhension de la configuration des selecteurs, reportez vous au paragraphe "Réglages des selecteurs de configuration" (page14).

Les extrémites de Dimension ne doivent pas tracer à moins de 5 cm d'un obstacle (mur meuble, parois diverses,...) Dimension peut être installée au-dessus ou en-dessous de votre téléviseur suivant sa hauteur.

Veillez à régler le sélecteur de configuration present à l'arrête du produit sur la position ajustée : "POSITION" sur 5 - ON WALL.

Pour plus d'informations sur la configuration des sélecteurs, reportez vous au paragraphe "Réglages des sélecteurs de configuration" (page14). Un kit de montage mural est fourni avec Dimension. Suivez les étapes ci-dessous pour réaliser l'installation.

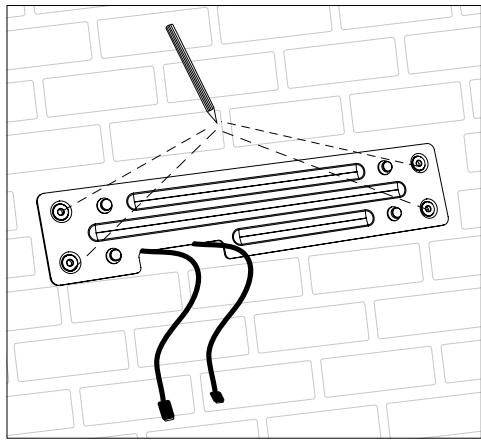

1) Déterminnez les emplacements des trous de fixation. Utilisez un niveau à bulle pour vous assurer de l'horizontalité de Dimension. Veillez à faire passer les câbles au travers du support à l'endroit prévu à cet effet.

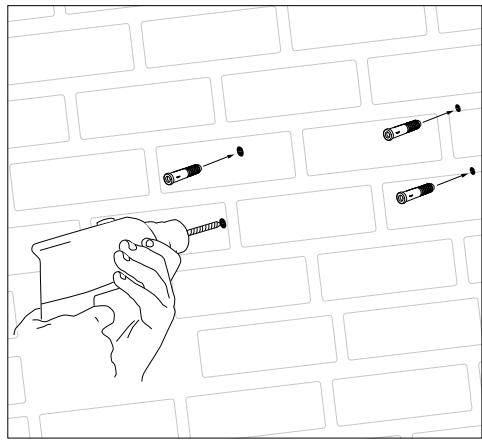

2) Percez les trou s marqués et insérez des chevilles murales. Attention, ces dernières doivent être appropriées à la nature du mur. Le mur, les chevilles et les vis doivent être capables de supporter le poids de Dimension: 5,5 kg.

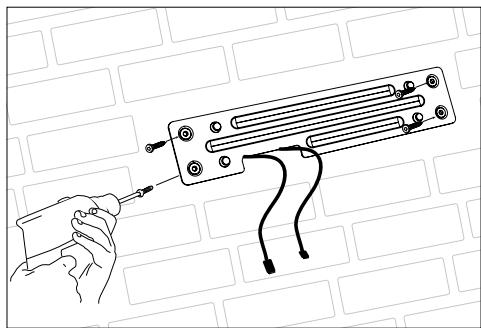

3) Fixez le support mural.

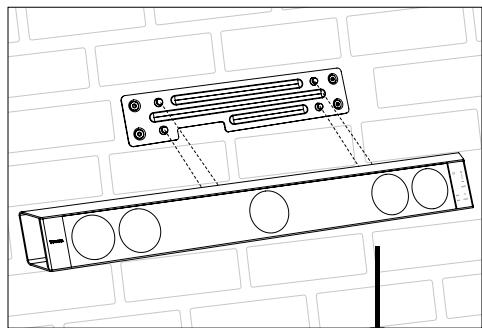

4) Branchez les cables puis presentez votre barre de son face au support et montez Dimension sur les 4 chevilles.

6. Réglage des sélecteurs de configuration

Vous trouvrez sur le panneau de connectique 4 selecteurs permettant d'adapter la restitution du son de Dimension à votre piece d'ecoute et à votre utilisation. Ces réglages doivent être réalisés avant la mise en place définitive de votre barre de son.

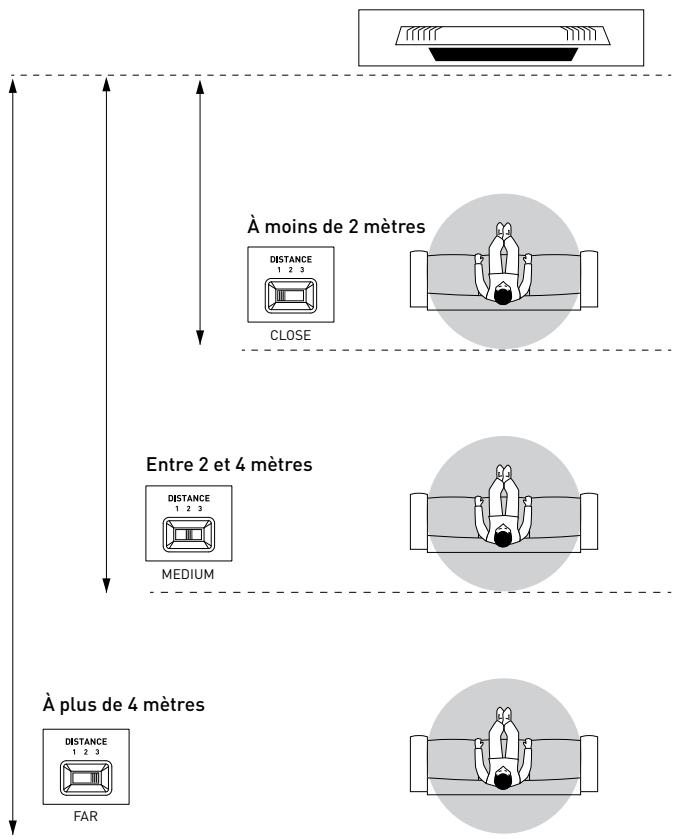

6.1. Reglage de la position d'écoute

Ce sélecteur permet d'adapter le rendu sonore suivant la distance entre votre point d'écoute moyen et votre barre de son.

Si Dimension est positionnée à moins de 2 mètres de votre point d'écoute, basculez le sélectionur "DISTANCE" sur 1 - CLOSE.

Si Dimension est positionnée entre 2 et 4 metres de votre point d'écoute, basculez le sélecteur "DISTANCE" sur 2 - MEDIUM.

Si Dimension est positionnée à 4 mètres ou plus de votre point d'écoute, basculez le sélecteur "DISTANCE" sur 3 - FAR.

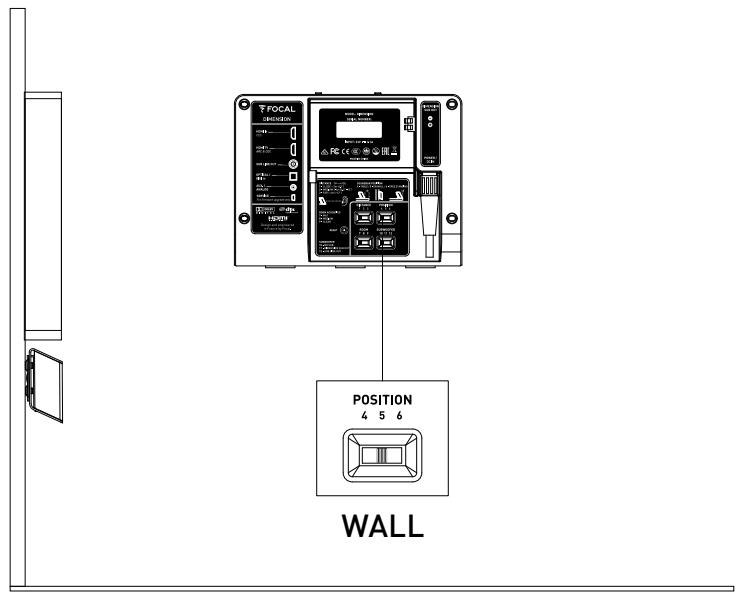

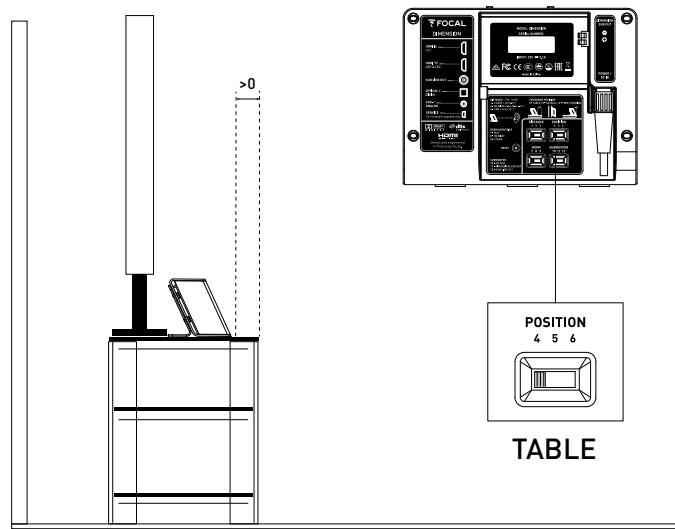

6.2. Reglage de position

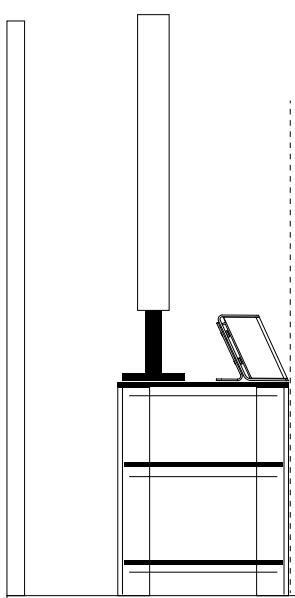

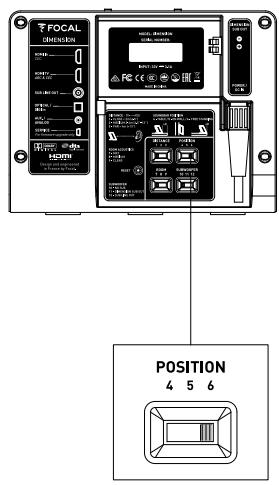

Si Dimension est positionnée sur un meuble sans que sa face soit affleurante à l'extrémité du meuble, basculez le sélectionur "POSITION" sur 4 - TABLE.

FREE STANDING

Si Dimension est positionnée sur un meuble avec sa face affleurante à l'extrémité du meuble, basculez le sélectionur "POSITION" sur 6 - FREE STANDING.

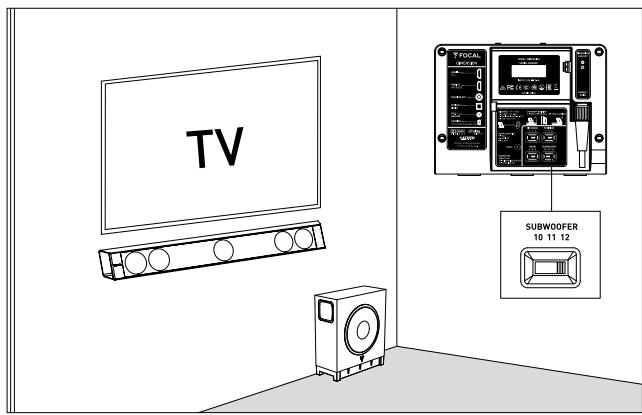

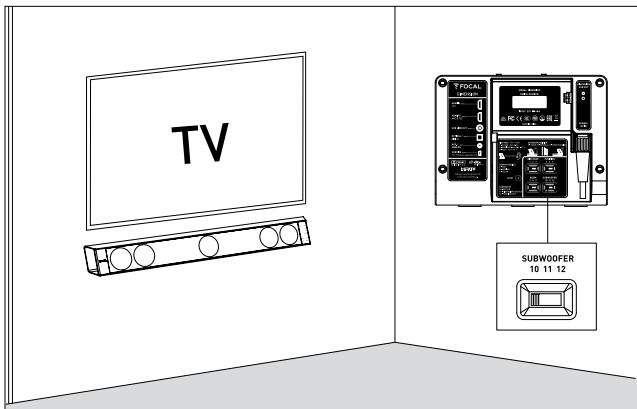

6.3. Adaptation à l'acoustique de la pièce

La restitution des effets surround est dépendante de l'acoustique de votre piece d'écoute et du caractère réfléchissant des matériaux qui la composent.

MAT

MEDIUM

Si votre piece d'écoute est constituée de murs et sols peu réfléchissants: murs adjacents recouverts de tissu tendu, utilisation de rideaux, de moquette ou de tapis au sol, basculez le sélecteur "ROOM ACOUSTICS" sur 7 - MAT.

Si vous piece d'écoute est constituée de murs et sol moyennement réfléchissants : murs adjacent en plâtre, brique creuse ou divers meubles, parquet non couvert au sol, basculez le sélecteur "ROOM ACOUSTICS" sur 8 - MEDIUM.

Si vous pièce d'écoute est constituée de murs et sol très refléchissants : murs adjacents comptant des grandes surfaces vitrées, briques pleines, sol en carrelage, basculez le sélecteur "ROOM ACOUSTICS" sur 9 - CLEAR.

6.4. Reglage du Subwoofer

Si Dimension est utilisée seule sans ajust de Subwoofer, basculez le sélecteur "SUBW00FER" sur 10 - NO SUB.

Si Dimension est utilisé avec le Subwoofer Dimension dédié, basculez le sélecteur "SUBW00FER" sur 11 - DIMENSION SUBW00FER OUT.

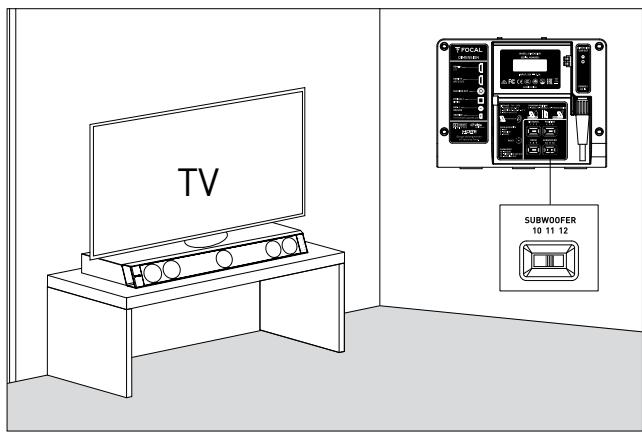

Si Dimension est utilisée avec un Subwoofer actif relié à la sortie SUB LINE OUT, basculez le sélecteur "SUBW00FER" sur 12 - SUB LINE OUT.

7. Raccordement

Dimension est dotée de la fonction HDMI™ ARC [Audio Return Channel]. Cette fonction permet de recevoir le signal audio de votre téléviseur si ce dernier intègre une sortie HDMI™ ARC [Audio Return Channel]. Lorsque les deux prises HDMI™ ARC sont raccordées, Dimension reproduit le son de votre téléviseur et de toute autre source connectée à celui-ci: Blu-ray, DVD, TV BOX. Veillez cependant à activer la fonction Audio Return Channel dans le menu de configuration de votre téléviseur. Nous avons ajouté sur Dimension une entrée HDMI™ standard. Vous pouvez racorder sur cette dernière la source utilisée pour lire les films encodés en multicanal (5.1, Dolby digital, DTS Surround). De cette manière, vous profitez de toute la qualité de votre lecteur Audio/vidéo. La section ci-après vous explique plus en détails comment connecter Dimension.

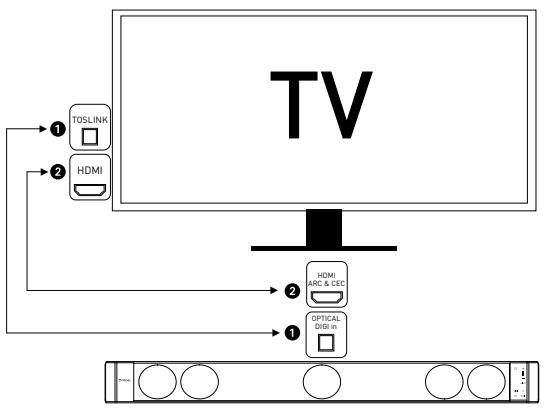

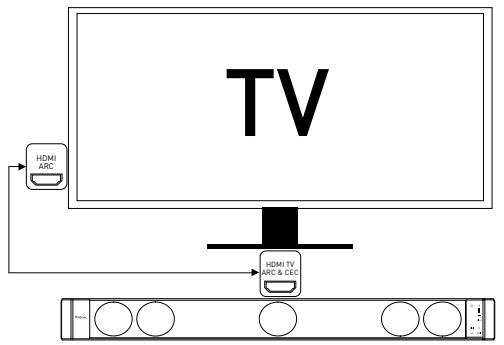

7.1. Raccorder Dimension à votre téléviseur

Raccordez la prise HDMI™ TV de Dimension à une prise HDMI™ de votre téléviseur.

Si voit televiseur est doted de la fonction ARC [Audio Return Channel], choisissez la prise HDMI™ ARc de vour televiseur. La fonction ARC permit de transmettre le son du televiseur et de toutes les sources branchees sur celui ci vers Dimension.

Si voit te tleviseur n'est pas muni de la fonction ARC (Audio Return Channel), raccordez la sortie audio numérique optique (Toslink) du tleviseur à l'entree OPTICAL/DIGl In de Dimension. Dans tous les cas, veiliez a raccorder l'entree HDMITM TV de Dimension a une entree HDMITM de suaive tleviseur. Cette connexion transmettra au tleviseur le signal video provenant de Dimension au travers de I'entree HDMITM In de Dimension.

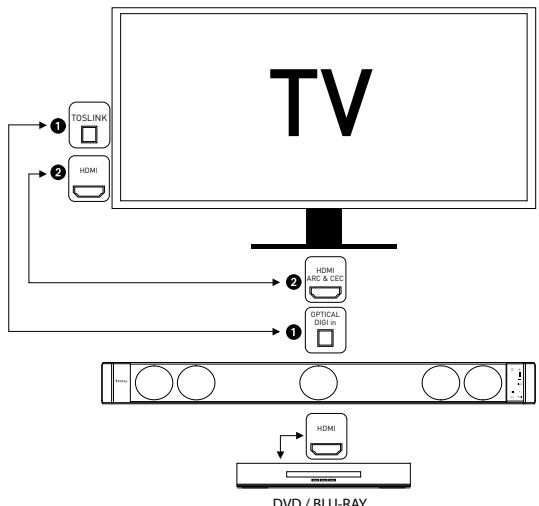

7.2. Raccordement de HDMI™ In

Raccordez sur l'entrée HDMI™ In la source utilisée pour tire vos films encodés en 5.1 et, plus généralement, la source utilisée pour tire les disques Blu-ray et/ou DVD. Cette entrée recoit le son de votre lecteur Audio/vidente directement sans transfert via le télévisuer permettant, ainsi, de n'avoir aucune perte de qualité.

Si you souhaitez brancher plus d'une source audio/vidéo directement sur Dimension, vous pouvez faire l'acquisition d'un hub HDMI™. Un hub comporte plusieurs entrées HDMI™ et une sortie HDMI™ que vous raccorderez à Dimension.

7.3.Examples deraccordements

Voue t r a 15.1 ou plus). Ces exemples sont bases sur un televiseur possedant la fonction HDMt AR (Audio Return Channel). Si voire televiseur n'integre pas cette fonction, racordez, en plus du cable HDMt, la sortie audio numérique optique (Toslink) de voire televiseur a l'entrée DIGl In de Dimension.

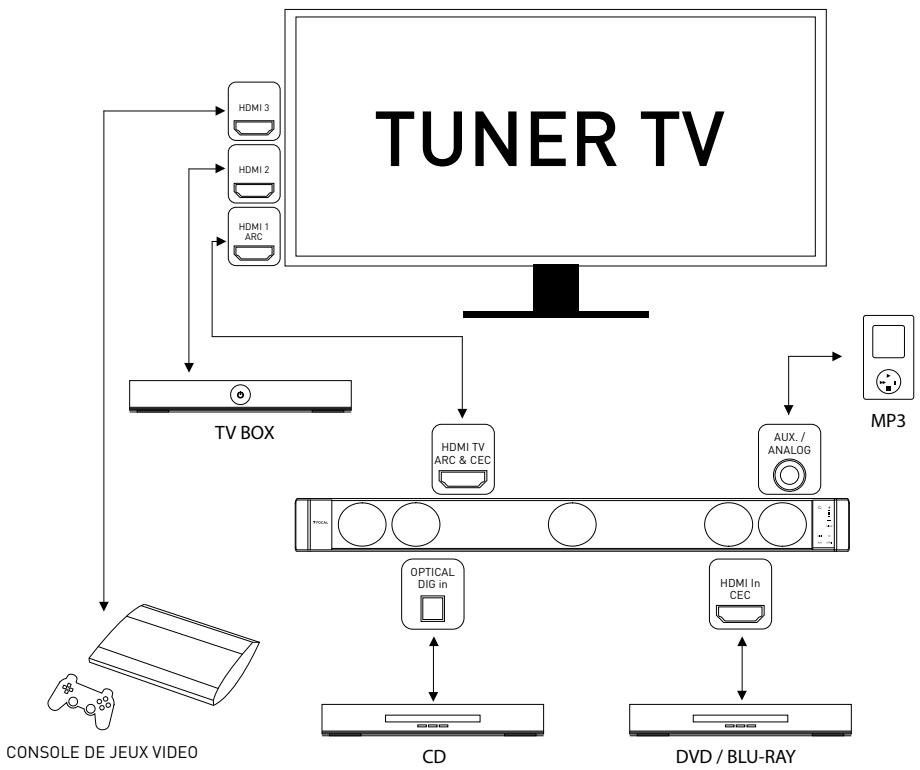

7.3.1. Exemple de raccordement 1

Vous regardez vos contenus audio/video encodés en multicanal prioritairement via le lecteur Blu-ray : branchez ce dernier sur l'entrée HDMI™ In de Dimension. Les autres sources sont représentées pour compléter l'exemple et montré les possibités offertes par Dimension.

• Le son provenant du tuner du télévisuer, de la TV Box ou de la console de jeu sera reproduit en sélectionnant l'entrée TV de Dimension. Le son provenant du lecteur Blu-ray sera reproduit par Dimension en sélectionnant l'entrée HDMI™ In.
• Le son du lecteur CD sera produit en selectionnant l'entrée DIGI In de Dimension. De même, le son du lecteur numérique sera produit en selectionnant l'entrée AUX.

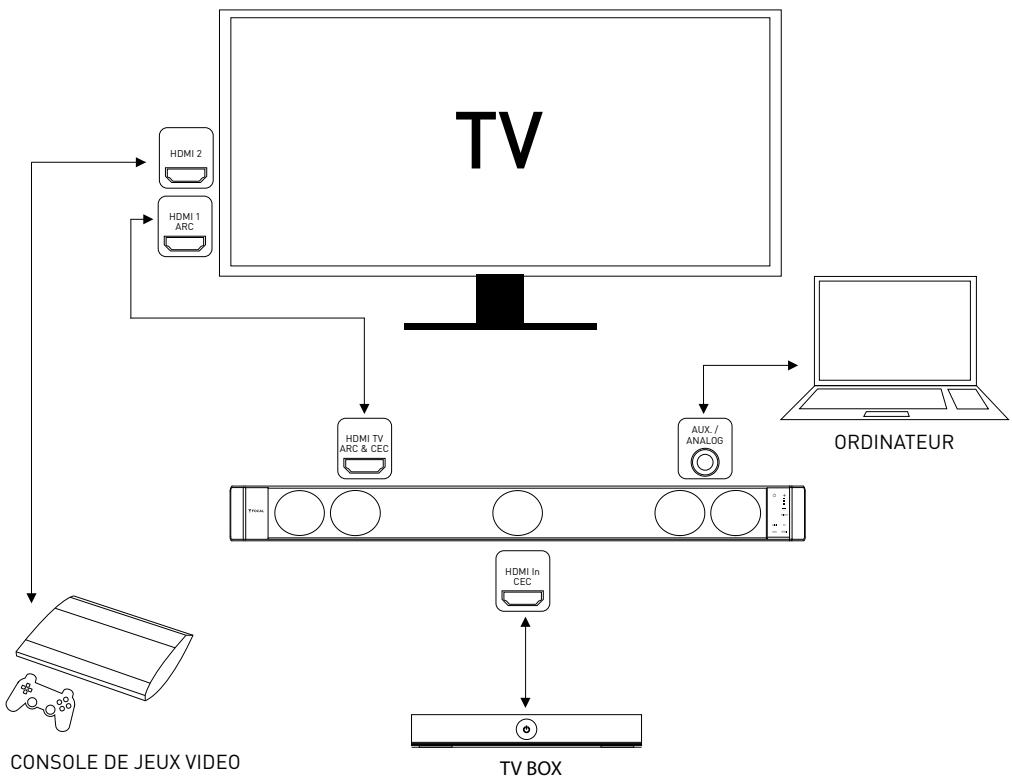

7.3.2. Exemple de raccordement 2

Vous regardez vos contenus audio/video encodés en multicanal prioritairement via une TV BOX, branchez cette derniere sur l'entrée HDMI™ In de Dimension. Les autres sources sont représentées pour compléter l'exemple et montré les possibités offertes par Dimension.

• Le son provenant de la console de quelques sera reproductive en selectionnant l'entrée TV de Dimension.
• Le son provenant de la TV BOX sera produit par Dimension en selectionnant l'entrée HDM™ In.
• De même, le son de l'ordinateur sera produit en selectionnant l'entrée AUX.

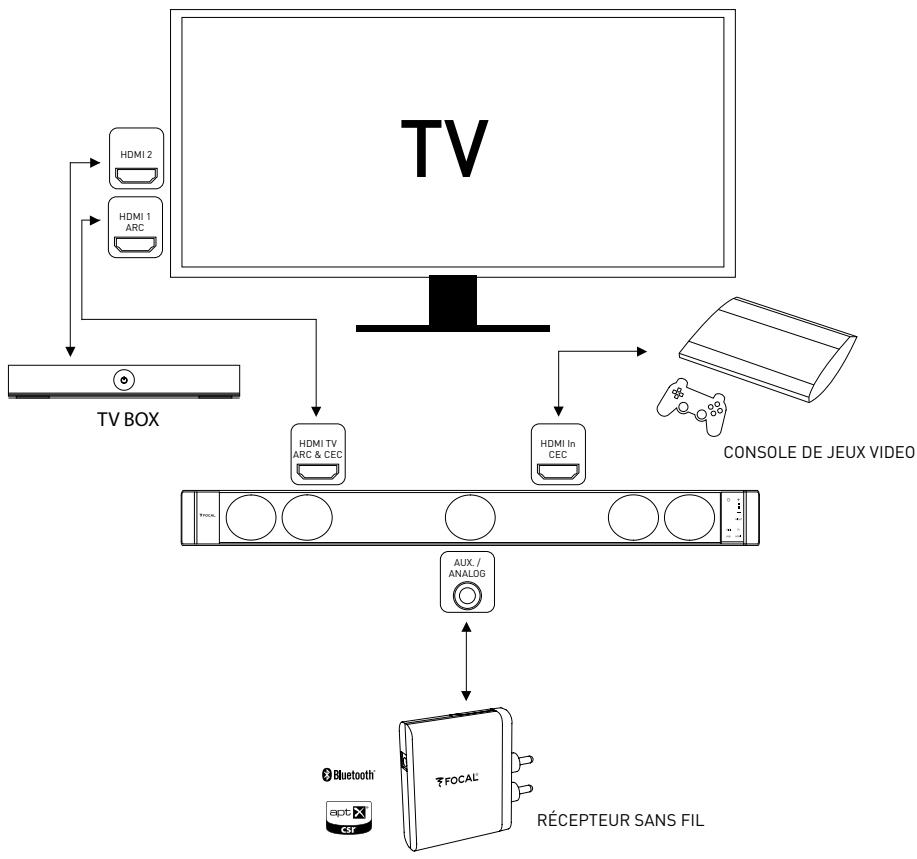

7.3.3. Exemple de raccordement 3

Vou regardez vos contenus audio/vidéo encodés en multicanal prioritairement via votre une console de(beux video, branchez cette dernière sur l'entrée HDMI In de Dimension. Les autres sources sont représentées pour complétér l'exemple et montré les possibilités offertes par Dimension.

• Le son provenant de la TV BOX sera reproductive en selectionnant l'entrée TV de Dimension.
• Le son provenant de la console deiaux video sera reproduit par Dimension en selectionnant I'entree HDMITM In.
• Le son du récepteur sans fil sera produit en seLECTIONnant l'entrée AUX de Dimension.

Nous utilisons dans cet exemple l'Universal Wireless Receiver de Focal. Ce dernier utilise la technologie Bluetooth aptX®.

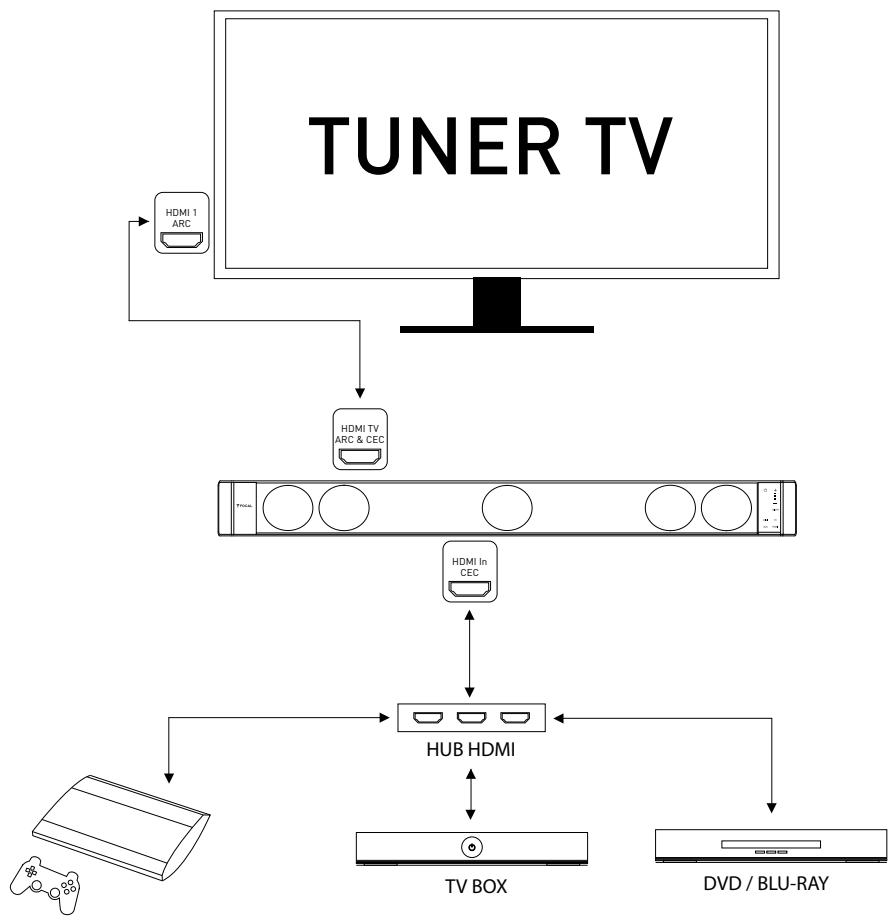

7.3.4. Exemple de raccordement 4

Si vous souhaitez brancher toutes vos sources utilisant une connectique HDMI™ sur l'entrée HDMI In de Dimension, vous pouvez faire l'acquisition d'un hub HDMI™. Ce produit comprend plusieurs entrées HDMI™ et une sortie.

CONSOLE DE JEUXVIDEO

• Le son provenant du tuner du téléviseur sera reproduit par Dimension en sélectionnant l'entrée TV de Dimension.
• Le son provenant du Hub HDMI™ et de toutes les sources connectées à ce dernier sera reproduit par Dimension en sélectionnant l'entrée HDMI™ In.

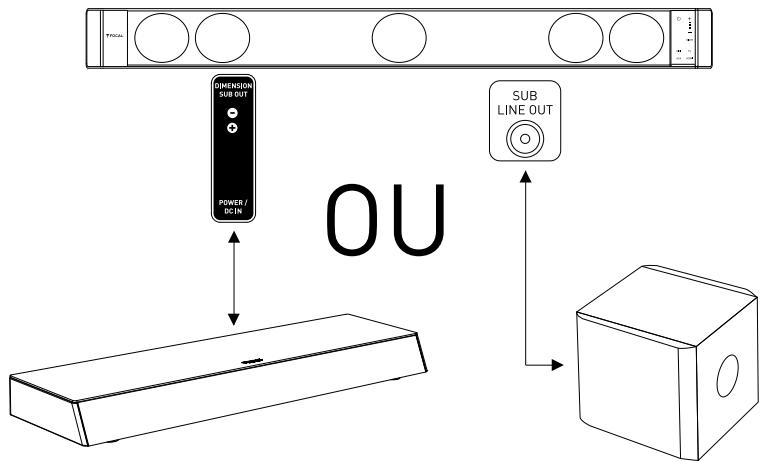

7.4. Raccordement d'un Subwoofer

Deux sorties subwoofer sont presents à l'arrière de Dimension. La première SUB LINE OUT permet de brancher n'importe quel subwoofer amplifié. La seconde DIMENSION SUB OUT est une sortie amplifiée exclusivement réservée au Subwoofer Dimension.

Veuillez lire le manuel d'utilisation de Dimension Subwoofer afin de facilititer son installation.

8. Utilisation et fonctions

8.1. Fonction CEC (Consumer Electronics Control)

Dimension est munie de la fonction CEC (Consumer Electronics Control). Si vous téléviseur et certaines de vos sources [BOX TV, Lecteur Blu-ray, ... ] intégrant cette technologie, vous pourrez contröler Dimension à l'aide de la télécommande de votre téléviseur. Fonctions contrôlées :

• Le volume : lorsque vous changez le volume à l'aide de la télécommande de votre téléviseur, ce dernier transmet la commande à Dimension qui ajustera son volume sonore.
• Mise en marche :ès lors que vous allumez votre téléviseur, Dimension passera en mode marche directement sur l'entrée HDMI™ TV.
• Sélection des entrées :ès lors que vous allumez la source branchée sur HDM™ In, Dimension basculera sur cette entrée.

Afin de profiter de ce protocole de commande, voirlez à activer ce mode sur votre téléviseur. Attention, le protocole de commande CEC peut avoir une autre dénomination chez le fabricant de votre téléviseur.

8.2. Mode d'alimentation

Dimension comprehend 3 modes d'alimentation distincts :

• Mode Marche : Dimension produit le son de la source seLECTIONnée.
• Mode Éco : consommation d'énergie diminuée, l'auto detection des signaux HDMI™ CEC et DIGI In est active.
• Mode Standby : consommation d'énergie minimum (< 0,5 Watts).

Dimension bascule automatique du mode Marche vers le mode Eco lorsqu'aucun signal sonore n'est reproduit pendant une durée de 20 minutes. Lorsque Dimension est en mode Eco, une détction de commandes CEC et de signaux est active respectivement sur les entrées HDMI et DIGl In:

• Lorsqu'un signal est detecté sur l'entrée DIGl In, Dimension bascule automatiquement en mode Marche avec l'entrée DIGl In active.
• Lorsqu'une commande CEC est détectée sur une des entrées HDMITM In ou HDMITM TV, Dimension bascule automatiquement en mode Marche avec l'entrée HDMITM In ou HDMITM TV active.

Note : Si vous téléviseur n'intègre pas la fonction CEC, les entrées HDMI™ ne détectoront aucune commande. Dès lors, les opérations de réglage de volume, de mise en marche et de scélection d'entrée pourront être effectuees avec la télécommande fournie. Le mode Standby est accessible uniquement lorsqu'aucen cable HDMI™ n'est raccardé à Dimension. Le passage vers ce mode s'effectue après 6 heures d'inactivité ou via un appui long (> 2 secondes) sur le bouton (D) de l'interface utilisateur de Dimension. A l'inverse, appuyez sur le bouton (O) de la télécommande ou de l'interface utilisateur pourmettre en marche Dimension.

8.3. Paramétrage format Audio TV et Sources Audio-Viséo

Pour profiter d'une expérience 5.1 optimale, voirlez à paramétre les formats de sortie audio de vos téléviseurs et sources audio-video. En effet, ces apparèils, suivant leur marque et leur qualité, proposent une multitude de réglages son différents qui peuvent diminuer l'expérience audio offerte par Dimension.

Pour cela, consultez les manuels de vos apparciels et rendez vous dans le menu de configuration audio. Dans ce menu, selectionnez en priorite les deux formats suivants :

• Dolby Digital: 48 kHz, jusqu'à 5.1 canaux.
• DTS Surround: 48kHz , jusqu'à 5.1 canaux.

Si ces formats ne sont pas indiqués, votre apparéil peut aussi proposer un réglage "automatique". Dans ce cas conservez ce réglage, votre apparéil adaptera le format de sortie audio à Dimension avec la qualité qualité disponible.

8.4. Reglage du volume

Outre l'usage de la fonction CEC, vous pouvez regler le volume de restitution sonore de Dimension en pressant les touches + et - de votre télécommande ou en appuyant directement sur les boutons + et - de l'affichage.

Le volume sonore est affiché sur Dimension sur l'indicateur de volume.

Le volume peut être coupé en utilisant le bouton ( x) de votre télécommande.

Ce mode muet est indiqué sur l'affichage de Dimension par un clignotement de l'indicateur de volume. Le son pourrait être réactivé en appuyant une nouvelle fois sur le bouton de votre télécommande.

8.5. Sélection des entrées

Vous pouze selectionner l'entrée avec voitre telecommande en utilisant le bouton ou via l'interface de Dimension en appuyant directement sur I'entrée desirable.

8.6.Mode Nuit (Night)

Dimension est munie d'un mode d'écoute discrète : le mode "Night". Ce mode diminuera le volume des passages forts et réduira la dynamique de la bande son de vos films. Ce mode est disponible uniquement sur les contenus écodes en Dolby Digital.

Pour activer ce mode :

• Pressez le bouton Night de la télécommande OU
• Appuyez directement sur l'interface de Dimension sur "Night"

L'affichage du mode Night sur l'interface utilisateur est activé.

8.7. Reglage du Niveau des basses fréquences

Vou puez regler le niveau des basses fréquences reproduites par Dimension et par le subwoofer associé.

Pour régler le niveau de basses fréquences :
- Appuyez sur le bouton (BASS) de votre télécommande.
- Réglez le niveau à l'aide des touches + et - de la télécommande ou de l'interface utilisateur directement.

Une fois le niveau de basse souhaite atteint, appuyez à nouveau sur le bouton (BASS) de votre télécommande ou patientez quelques secondes pour que Dimension bascule en mode d'affichage normal.

8.8. Réglage de la synchronisation Audio/Video (lip-sync)

La qualité de vos différents apparèels audio-video (lecteur, écran plat, console,...), le flux d'informations échangées par ces derniers et le traitement du signal video par votre télévisseur peuvent amener une désynchronisation entre l'image et le son.

Pour pallier à cet effet, Dimension intégre deux solutions :

• Sur l'entrée HDMI In : un dispositif de synchronisation automatique de la video et du son.
• Sur les entrées HDMI™ TV, Digi In et Aux : un réglage manuel de la synchronisation du son et de la vente.

Si vous rencontres un problème de désynchronisation sur l'entrée HDMI In, vous pouvez forcer le réglage manuel sur cette dernière en suivant les étapes ci-après.

Pour synchroniser manuellement le son et la video :

• Sélectionnez la source que vous souhaitez synchroniser.
• Appuyez sur le bouton (Sync) de votre télécommande. La source seLECTIONnée clignote.
• Réglez le délambda entre le son et la video à l'aide des touches + et - de la télécommande ou directement de l'interface utilisé jusqu'à atteindre la synchronisation souhaïée.

Pour sortir du mode de synchronisation, appuyez à nouveau sur le bouton (SYN) de votre télécommande.

Le réglage de synchronisation est différent d'une entrée à l'autre. Ainsi, vous pouvez adapter le déliés de synchronisation audio-video différerment pour chaque des entrées donc des sources associées.

Note : Si vous souhaïez rétablir les dérais programmes par défaut (réglages en sortie d'usine) ou la synchronisation automatique sur HDMI^TM In,appuyez sur le bouton ( ) de la télécommande ou de l'interface utiliser jusqu'à ce que les barres d'affichage volume soient toutes éteintes.

8.9. Fonction Light

En fonctionnement normal, l'affichage de l'interface utilisé est eteint. Vous pouvez allumer cet affichage pendant quelques secondes en appuyant sur le bouton "Light" de votre télécommande.

9. Guide de dépannage

Si lors de l'utilisation de Dimension vous rencontres une anomalie, nous vous invitons à consulter le tableau cédssous. Si l'anomalie que vous rencontres ne figure pas dans ce tableau ou si la ou les solutions proposées ne résolvent pas l'anomalie, débranche Dimension et prenez contact avec votre revendeur ou avec le service après vente agréé Focal.

Anomalies	Causes possibles	Solutions proposées	Plus d'informations
Dimension ne produit plus de son, le bouton Standby clignote et le bouton volume + est allumé.	La température des amplificateurs est excessive, la protection contre la surchauffe est active.	Débranchez le système, attendez une heures afin que la température diminue et remettez Dimension en service.	/
Dimension ne produit plus de son, le bouton Standby clignote et le bouton HDMITM TV est allumé.	La température de l'alimentation est excessive, la protection contre la surchauffe est active.	Débranchez le système, attendez une heures afin que la température diminue et remettez Dimension en service.	/
Dimension ne produit plus de son, le bouton Standby clignote et un ou deux autres boutons sont allumés.	Le microproessesur de Dimension a cession de fonctionner après un choc électrique important.	Débranchez le système, attendez cinq minutes et remettez Dimension en service.	/
Absence de son.	Le raccordement des cables est incorrect ou un ou plusieurs cables sont défectueux.	Vérifiez que le raccordement soit correct. Si l'anomalie persiste, interchangez les cables.	Page 18
	La source souhaitation n'est pas sélectionnée.	Sélectionnez la source souhaitation à l'aide de la télécommande (bouton input) ou de l'interface.	Pages 8 & 10
	Le volume est réglié au minimum ou la fonction Silence (Mute) est active.	Réglez le son à votre convenance à l'aide des boutons +/- ou désactiverz la fonction silence (Mute).	Page 10
	Votre source audio-video transmet un format audio non reconnectu par Dimension.	Sélectionnez dans les régles de votre source un format audio reconnectu par Dimension.	Page 25
	Les apparueils HDMITM connectés à Dimension ne prennet pas en charge le standard anticopie HDCP.	Connectez des apparueils audio-video munis du standard anticopie HDCP.	/
Votre caisson de grave Dimension Sub n'émet pas de son.	Le raccordement est incorrect ou le cable est défectueux.	Vérifiez que le cable est correctement raccordé.	Notice Dimension Sub
	Le sélecteur de configuration "SUBWOOFER" n'est pas sur la position appropriée.	Vérifiez que le sélecteur de configuration "SUBWOOFER" est sur la position 11 - "DIMENSION SUBWOOFER OUT".	Page 17
Votre caisson de grave connecté sur SUB LINE OUT n'émet pas de son.	Le raccordement est incorrect ou le cable est défectueux.	Vérifiez que le cable est correctement racordé.	Page 24
	Le sélecteur de configuration "SUBWOOFER" n'est pas sur la position appropriée.	Vérifiez que le sélecteur de configuration "SUBWOOFER" est sur la position 12 - SUB LINE OUT.	Page 17
	Le caisson de grave utilisé est en mode OFF, Standby ou défectueux.	Vérifiez l'état de votre caisson de grave actif.	/
Les commandes CEC via les connexions HDMITM ne fonctionnent pas correctement.	La fonction CEC de commande via HDMI est désactivée sur vos apparciels audio-video.	Activez cette fonction sur les apparciels audio-video raccordés à Dimension.	Page 25
	Un ou plusieurs de vos apparciels ne sont pas munis de cette fonction de contrôle.	/	/
Vous remarque une désynchronisation entre l'audio et la videoo.	Votre télévisuer n'affre pas la fonction de synchronisation automatique.	Utilisez la fonction de réglage manuel "SYNC" de Dimension.	Page 26
La télécommande ne fonctionne pas.	Dimension est hors de portée de votre télécommande ou l'angle de visée est trop important.	La portée de la télécommande est d'environ 7 mètres et l'angle de visée maximum est de 20°.	/
	La pile de votre télécommande est usagée.	Remplacez la pile.	Page 10
Votre téléviseur est muni de la fonction Audio Return Channel maisaucen son n'est reproduit lorsque l'entrée TV de Dimension est sélectionnée.	La fonction Audio Return Channel de votre téléviseur est désactivée.	Consultez le manuel d'utilisation de votre téléviseur et activez la fonction Audio Return Channel de ce dernier.	Page 18
	Le raccordement du cable HDMITM est incorrect ou le cable est défectueux.	Vérifiez que le raccordement soit correct. Si l'anomalie persististe, testez un autre cable HDMITM.	Page 18

1. Spécifications techniques

Type	Barre de son 5 canaux
Haut-parleurs	5 haut-parleurs Côte extra plat Papier - 10 cm
Puisance RMS	320 W répartis sur 6 canaux
Puisance Max	450 W répartis sur 6 canaux
Réponse en Fréquence (+/-6dB)	50 Hz - 25 kHz
Entrées	2 x HDMI™ (OUT/IN) Numérique Optique Toslink Analogue Jack 3,5 mm
Sorties Subwoofer	Dimension Sub Out : Sortie dédiée Dimension Sub Sub Line Out : Sortie bas niveau compatible tout subwoofer amplifié
Fonctions	HDMI ARCTM (Audio Return Channel) HDMI CECTM (Consumer Electronics Control) Auto Power sur entrées HDMI™ Réglage niveau de grave Réglage de synchronisation Audio et Video Mode nuit Adaptation à la pièce d'écoute
Barre de son sur meuble (Largeur x Profondeur x Hauteur)	115,5 cm x 11,5 cm x 11,5 cm
Barre de son au mur (Largeur x Profondeur x Hauteur)	115,5 cm x 6,5 cm x 14,7 cm
Poids	5,5 kg

Conditions de garantie

En cas de problème, adressez-vous à votre revendeur Focal.

La garantie pour la France sur tout matériel Focal est de 2 ans, non transmissible en cas de revente, a partir de la date d'achat. En cas de matériel defecteux, celui-ci doit etre expedié à vos frais, dans son emballage d'origine aprres du revendeur, lequel analyser le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplace en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé.

La garantie ne couvre pas les dommages resultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...)

En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal-JMlab de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

FOCAL®

THE SPIRIT OF SOUND

C E
