VL 445.1/PIED - Ventilateur sur pied ALPATEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	ALPATEC
Modèle	VL 445.1/PIED
Référence	VL 445.1
Nombre de vitesses	3 (Faible, Moyen, Fort)
Débit d'air	3600 m³/h
Diamètre de la corbeille	450 mm
Puissance	60 W
Hauteur réglable	110 à 135 cm
Fonction oscillation	Oui, avec bouton poussoir
Inclinaison de la tête	Oui, réglable par molette
Alimentation	Secteur, 220-240V ~ 50Hz
Grille de protection	Oui, amovible
Usage	Domestique, intérieur
Entretien et nettoyage	Débrancher avant nettoyage; nettoyer avec un chiffon humide; ne pas immerger
Sécurité	Ne pas utiliser sans grille; ne pas insérer d'objets; ne pas utiliser près d'eau; vérifier le voltage
Pièces détachées	Contacter un réparateur agréé; ne pas réparer soi-même
Réparabilité	Réparation par personnel qualifié uniquement

FOIRE AUX QUESTIONS - VL 445.1/PIED ALPATEC

Comment assembler le ventilateur ALPATEC VL 445.1/PIED ?

Pour assembler le ventilateur, commencez par fixer la base au pied à l'aide de l'écrou de fixation. Ensuite, placez la corbeille arrière sur le moteur en alignant les goupilles et vissez l'écrou de fixation. Montez l'hélice sur l'axe moteur en ajustant les goupilles, puis serrez l'écrou de fermeture dans le sens inverse des aiguilles d'une montre. Enfin, fixez la corbeille avant en enclenchant les clips et en vissant la vis du clip.

Comment régler la vitesse du ventilateur ?

La vitesse se règle à l'aide de la bague séquentielle située sur le moteur. Tournez la bague sur la position I (faible), II (moyen) ou III (fort). La position 0 arrête l'appareil.

Comment faire osciller le ventilateur ?

Le bouton d'oscillation se trouve en haut du bloc moteur. Appuyez sur le bouton pour activer l'oscillation, tirez dessus pour l'arrêter.

Comment incliner la tête du ventilateur ?

La tête du ventilateur s'incline à l'aide d'une molette située sur le côté du pied, sous le bloc moteur. Tournez la molette dans le sens inverse des aiguilles d'une montre pour desserrer, réglez l'inclinaison souhaitée, puis resserrez la molette.

Comment nettoyer le ventilateur ?

Avant tout nettoyage, débranchez l'appareil. Nettoyez les grilles et le boîtier avec un chiffon doux et humide. N'utilisez pas de produits abrasifs. Ne plongez jamais le ventilateur ou le cordon dans l'eau.

Le ventilateur ne démarre pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous que le sélecteur de vitesse n'est pas sur 0. Vérifiez que le cordon d'alimentation n'est pas endommagé. Si le problème persiste, contactez un réparateur agréé.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, ce ventilateur est conçu uniquement pour un usage domestique à l'intérieur. Ne l'utilisez pas à l'extérieur, près d'une baignoire, d'une douche ou d'une piscine pour éviter tout risque d'électrocution.

Quelle est la hauteur maximale du ventilateur ?

La hauteur du ventilateur est réglable de 110 à 135 cm. Pour régler la hauteur, desserrez la vis de fermeture sur le pied, ajustez la hauteur, puis resserrez la vis.

Comment remplacer le cordon d'alimentation ?

Le remplacement du cordon d'alimentation est une opération dangereuse qui doit être effectuée par un réparateur agréé. Ne tentez pas de le faire vous-même, vous risqueriez d'endommager l'appareil et de perdre la garantie.

Que faire si le ventilateur fait du bruit anormal ?

Arrêtez immédiatement l'appareil et débranchez-le. Vérifiez que l'hélice n'est pas obstruée et qu'elle tourne librement. Assurez-vous que toutes les vis et écrous sont bien serrés. Si le bruit persiste, contactez un réparateur agréé.

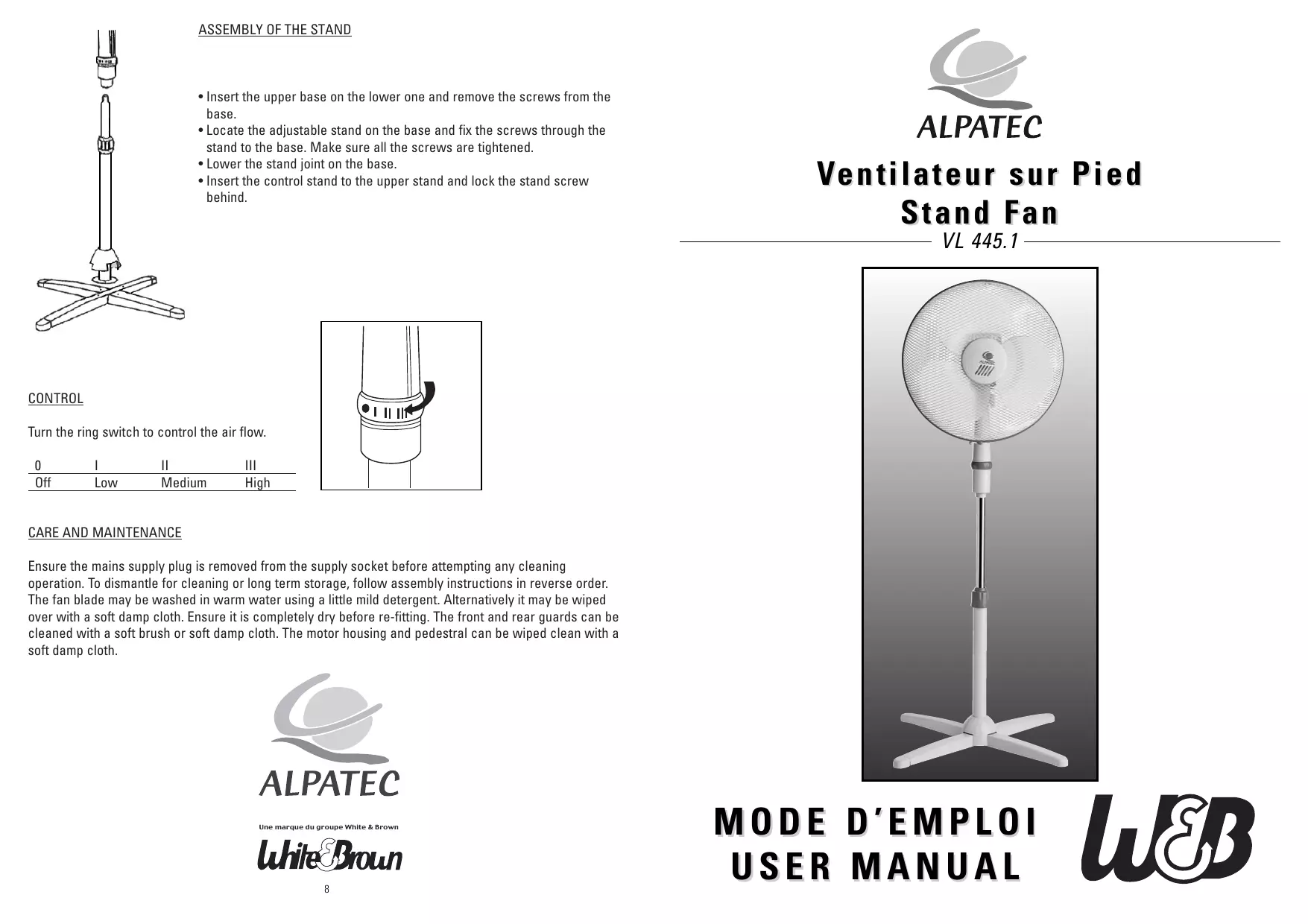

MODE D'EMPLOI VL 445.1/PIED ALPATEC

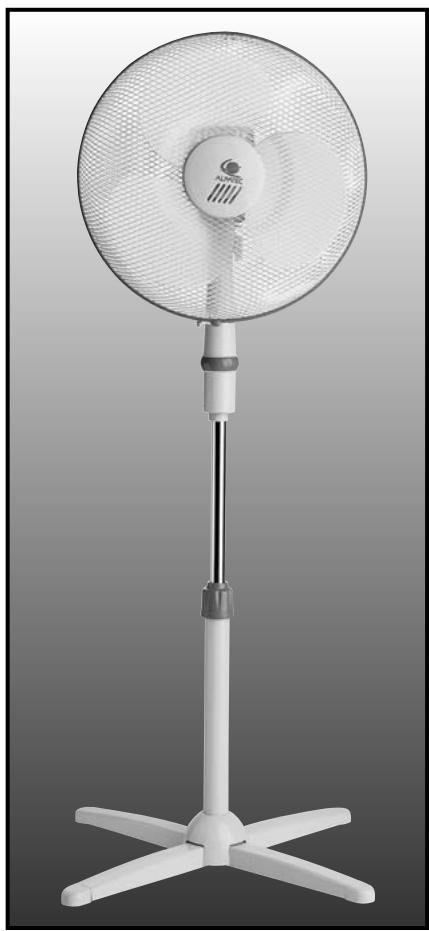

Ventilateur sur Pied Stand Fan

VL 445.1

MODED'EMPLOI

USERMANUAL

F R A N C A I S

ALPATEC vous félicite d'avoir choisi ce produit et vous remercie de votre confiance. Pour toute confont et toute sécurité, cette article a eté vérifié à toutes les étapes de sa fabrication et a passé avec succès tous nos tests de qualité. Nos produits sont concus pour vous plaire tant par leur design que par leur capacité d'utilisation et dans l'objectif constant de vous apporter complète satisfaction.

CONSIGNES DE SECURITE

LORSQUE VOUS UTILISEZ DES APPAREILS ÉLECTRIQUES, DES PRECAUTIONS DE BASE SONT À PRENDRE.

• LIRE ATTENTIVEMENT CETTE NOTICE AVANT LA PREMIÈRE UTILISATION DE L'APPAREIL.
• Avant de brancher l'appareil, vérifier que le voltage indiqué sur la plaque signalétique correspond bien à celui de votre installation électrique.
• Ne jamais laisser l'appareil sans surveillance lorsqu'il est en fonctionnement.
• Si vous doivent voirles autres courants, arrêtez l'applièir.
• Ne jamais laisser à la portée d'enfants et ne pas les laisser utiliser l'appareil.
• Ne pas immerger cet apparéel ou le cordon d'alimentation dans l'eau ou tout autre liquide.
• Ne pas utiliser cet apparéil près d'une baigmoire, d'une douche ou d'une piscine.
• Ne pas utiliser cet apparéil si le cable électrique est endommagé ou si une panne a été détectée.
• Ne pas utiliser d'autres connections électriques que celles livrées et recommends par le fabricant. Ceci peut être dangereux et risque d'endommager l'appareil.
• Pour éviter un court-circuit, ne pas placer l'appareil près des rebords de fenêtres.
• Ne jamais débrancher l'appareil en tirant sur le cordon d'alimentation.
• Débrancher l'appareil avant de le nettoyer ou d'effectuer le remplacement d'un élément.
• Ne pas placer l'appareil pres d'une source de chaleur.
• Placer toujours l'appareil sur une surface plane et sèche.
• Ne pas utiliser l'appareil sans sa grille de protection.
• Ne pas introduire d'objets dans la grille quand l'appareil est en fonctionnement.
• Ne pas utiliser l'appareil à l'extérieur.
• Cet apparéil est destiné à un usage domestique et selon les instructions du manuel.
• Ne jamais réparer l'appareil vous-même. Vous perdriez le bénéfice de la garantie. comme tout apparéil électrique, il doit être réparé par une personne qualifiée. De même, le changement du cordon d'alimentation représentée un réel danger et il est nécessaire de contacter un réparateur/agréé.

LE FABRICANT NE SAURAIT ETRE TENU POUR RESPONSABLE DE LA MAUVAISE UTILISATION DE L'APPAREIL. CONSERVER SOIGNEUSEMENT CE MODE D'EMPLOI.

CHARACTERISTIQUES

Référence	vitesses	Débit d'air (m3/h)	Dim. Corbeille (mm)	Puisance (W)	Hauteur
VL 445.1	3	3600	450	60	110 à 135 cm

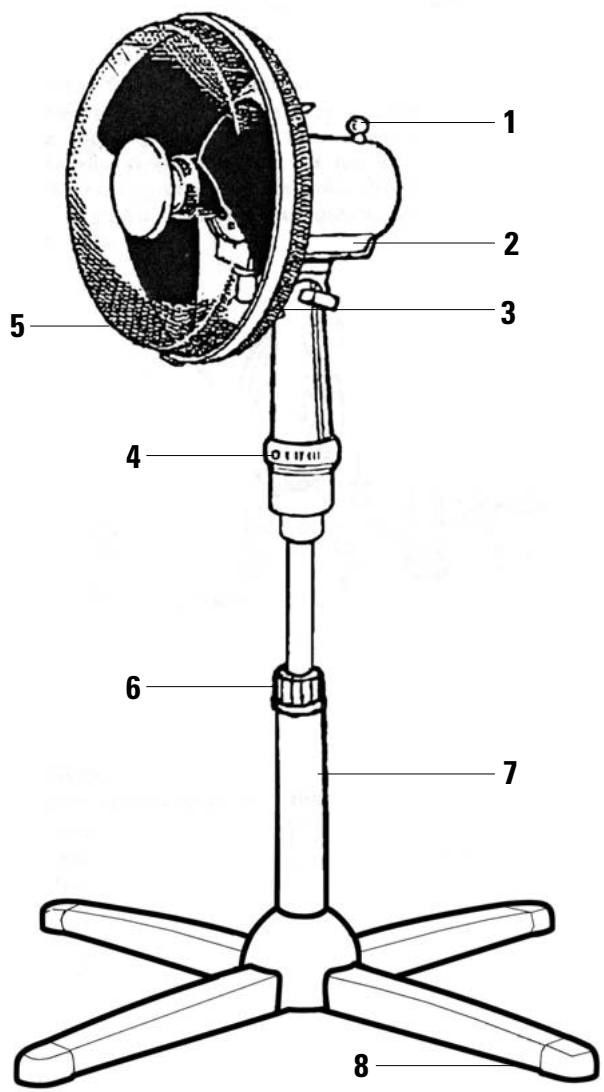

1. Bouton d'oscillation avec blocage directionnel
2. Tête inclinable
3. Corbeille arrière
4. Réglage des vitesses à bague séquentielle
5. Corbeille avant
6. Ecrou de fixation du pied
7. Pied réglablé
8. Base

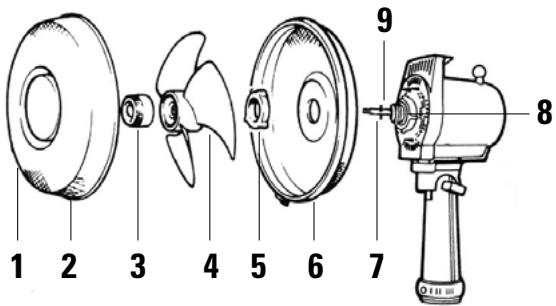

1. Corbeille avant
2. Clip de fermeture de la corbeille
3. Ecrou de fermeture
4. Helice de ventilation
5. Ecrou de fixation
6. Corbeille arrête
7. Goupille de l'axe
8. Goupilles de fixation
9. Axe moteur

Dévissez l'écrou de fermeture (3) et l'écrou de fixation (5) de l'axe moteur (9).

Mettez la corbeille arrête (6) en la positionnant par rapport aux goupilles de fixation (8). Fixez la corbeille sur le moteur avec l'écrou de fixation (5).

Positionnez l'hélice (4) sur l'axe moteur (9) en ajustant les goupilles à la base de l'hélice, avec les goupilles de l'axe moteur (7). Serrez l'hélice avec l'écrou de fermeture (3). L'écrou (3) doit être serré en le vissant dans le sens inverse des aiguilles d'une montre. Vérifie que l'hélice (4) tourne bien en la poussant avec la main. Ouvrez le clip de sécurité en bas de la corbeille avant (1) et dévissez la vis du clip. Mettez le clip du haut sur la partie la plus haute de la corbeille arrêté (6). Baissez le clip du haut et enclenchez le cercle de la corbeille avant (1) sur la corbeille arrêté (6). Fermez le clip du bas et vissez.

Oscillation

Le bouton d'oscillation se trouve en haut du bloc moteur.

Appuyez sur le bouton pour que le ventilateur oscille et tirez sur le bouton pour arrêté l'oscillation.

INCLINAISON

Voussoupiezmodifierl'angled'inclinaisondevotrecventilateurgracéaune manettequise trouv surle cote du pied, sous le bloc moteur.Tournezla manette dans les sensinverse des aiguilles d'une montre,selectionnee l'inclinaison souhaitee et resserrez la manette.

Desserrer la vis de fermeture comme indiqué sur le schéma, régler la hauteur et desserrer la vis.

VITESSE

Tournez la bague pour régler la vitesse.

0	I	II	III
Arrêt	Faible	Moyen	Fort
