CVC 6906 - Cuisinière électrique FAURE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Cuisinière électrique
Dimensions (L x P)	60 x 60 cm
Nombre de foyers	4
Type de four	Électrique
Capacité du four	Non précisé
Programmateur	Non précisé
Type de commandes	Manettes rotatives
Type de surface de cuisson	Vitrocéramique ou fonte (non précisé)
Puissance totale	Non précisé
Fonction gril	Oui
Sécurité enfant	Non précisé
Couleur	Blanc
Type d'installation	Pose libre
Consommation énergétique	Non précisé
Poids	Non précisé
Accessoires inclus	Non précisé

FOIRE AUX QUESTIONS - CVC 6906 FAURE

Que faire si mon FAURE CVC 6906 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la température sur le FAURE CVC 6906 ?

Utilisez le bouton de contrôle de la température situé sur le panneau de commande. Tournez-le dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Mon FAURE CVC 6906 fait un bruit anormal, que dois-je faire ?

Un bruit inhabituel peut indiquer un problème. Vérifiez si l'appareil est sur une surface stable. Si le bruit persiste, contactez le service client pour obtenir une assistance technique.

Comment nettoyer le filtre du FAURE CVC 6906 ?

Débranchez l'appareil, retirez le filtre conformément au manuel d'utilisation, puis lavez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre en place.

Quel type de gaz réfrigérant utilise le FAURE CVC 6906 ?

Le FAURE CVC 6906 utilise du gaz réfrigérant R-410A, qui est efficace et respectueux de l'environnement.

Mon appareil ne refroidit pas correctement, que faire ?

Assurez-vous que les bouches d'aération ne sont pas obstruées et que la température réglée est appropriée. Si le problème persiste, vérifiez le niveau de gaz réfrigérant ou contactez un professionnel.

Puis-je utiliser le FAURE CVC 6906 en mode chauffage ?

Oui, le FAURE CVC 6906 est équipé d'une fonction de chauffage. Sélectionnez simplement le mode chauffage sur le panneau de commande.

Comment savoir si le FAURE CVC 6906 nécessite un entretien ?

Si l'appareil émet des bruits étranges, ne refroidit pas ou ne chauffe pas efficacement, ou si le filtre est obstrué, il est temps de procéder à un entretien.

Quelle est la durée de garantie pour le FAURE CVC 6906 ?

Le FAURE CVC 6906 est généralement couvert par une garantie de 2 ans, mais veuillez vérifier les documents fournis avec votre appareil pour les détails spécifiques.

Comment réinitialiser le FAURE CVC 6906 ?

Pour réinitialiser l'appareil, débranchez-le de la prise pendant environ 5 minutes, puis rebranchez-le et allumez-le à nouveau.

MODE D'EMPLOI CVC 6906 FAURE

CUISINIÈRE ÉLECTRIQUE 60 x 60

CVC 6906

Sommaire

A l'attention de l'utilisateur

Avertissements importants 2

Description de l'appareil 4

Conseils avant la première utilisation 5

Programmateur électronique 6

Commentutiliser la table de cuisson 9

Commentutiliserle four 10

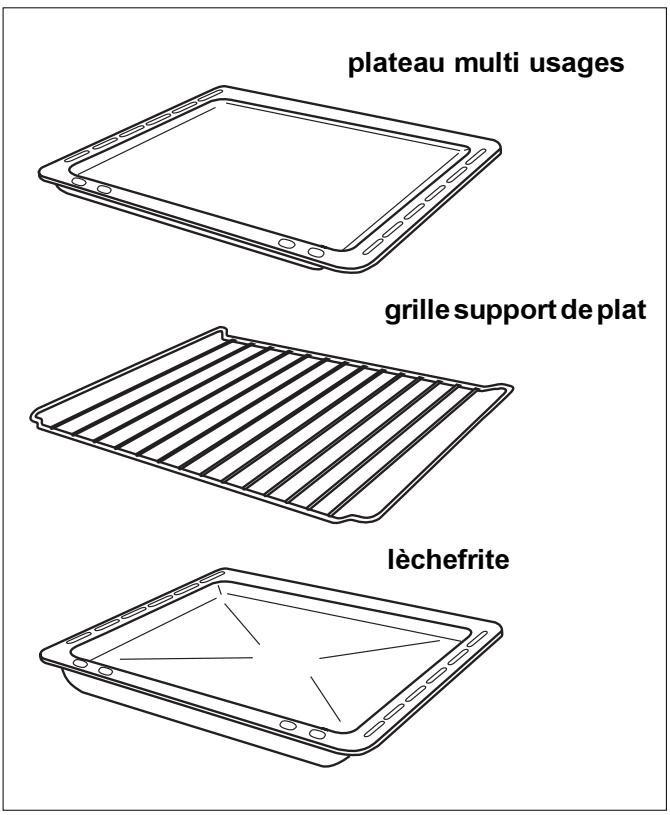

Accessoires du four 12

Conseils d'utilisation: la table de cuisson 13

Conseils d'utilisation: le four 14

Guides des cuissons 15

Entretien et nettoyage 18

En cas d'anomalie de fonctionnement 19

Garantie 20

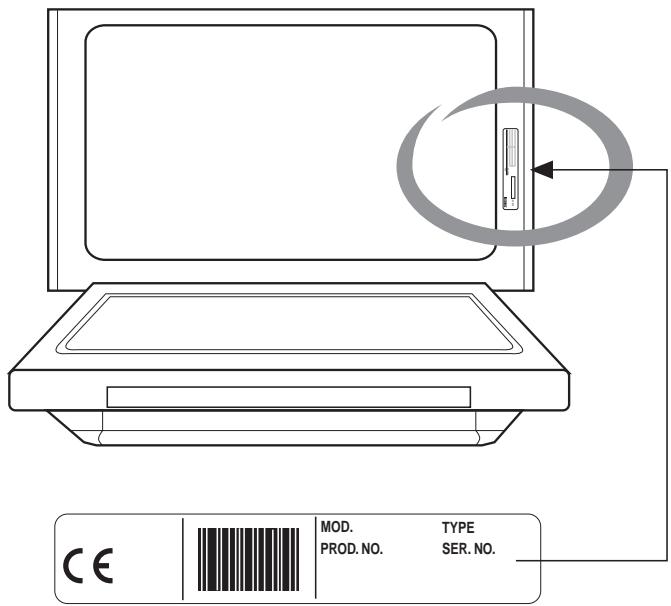

Plaque signalétique 20

Service après Vente 20

A l'attention de l'insealleur

A l'attention de l'installateur 21

Caracteristiques techniques 21

Installation de l'appareil 22

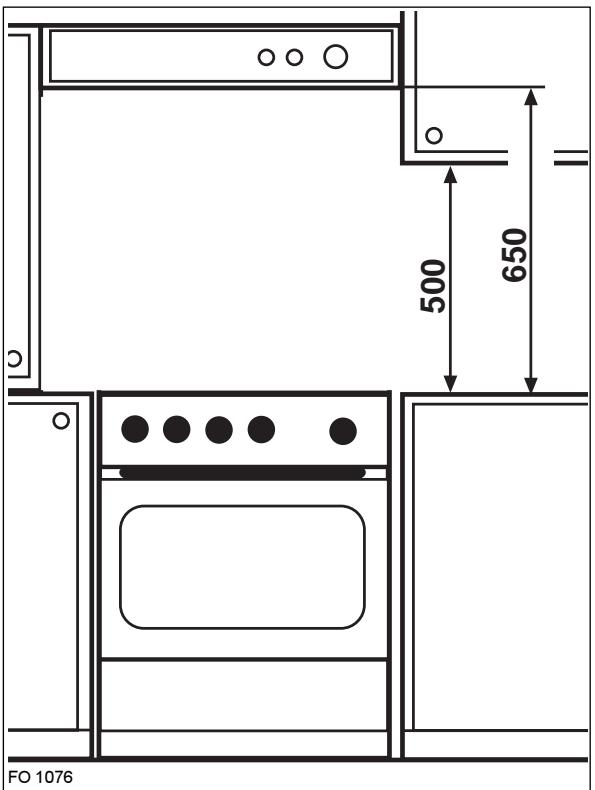

Mise en place de l'appareil 22

Raccordement electrique 22

Comment lire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

! Instructions de sécurité

Descriptions d'opérations

i Conseils et recommendations

Informations sur l'environnement

Cet apparéil doit être installé par une personne qualifiée et selon les normes en vigueur

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.

Ces averissements ont ete redigés pour voite securite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les évientuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Avant la première utilisation de votre apparéil, faites le chauffer une fois à vide. Assurez-vous alors que la piece soit suffisamment aérée: VMC (Ventilation

Mécanique Contrôle) en fonctionnement ou fenêtre ouverte.

• Ne stockez pas de produits d'entretien ou de produits inflammables dans le tiroir (si votre apparéil en est équipé) ou à proximité de l' apparéil.
• Si vous utilisez un apparéil électrique à fil à proximité de votre cusinière (par exemple un batteur électrique), assurez-vous que le cable d'alimentation de cet apparéil ne risque pas de toucher une surface chaude de la cusinière qui serait susceptible de fondre ou ne risque pas d'être coincé dans la porte du four.
• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse (pomme de terre frites, beignets, ...): les graisses surchauffées s'enflammment facilement.
• N'utilise pas de recipients instables ou déformés : ils pourraient se renverser et être la cause de dommages corporels.
• Ne tirez jamais votre apparéil par la poignée de la porte du four.
• En plus du(des) accessoire(s) fournis avec votre apparéil, n'utilisez que des plats, des moules à gâteaux, ... résistants à de haute températures (suivez les instructions des fabricants).

• Sur la porte ouverte du four:

• ne posez pas de charge lourde,

• assurez-vous qu'un enfant ne puisse ni monter, ni s'asseoir.

• Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.

• En enfournant ou en sortant vos plats du four, prenez la précaution de ne pas vousapprocher du(des) element(s) chauffant(s) et utilisez des gants thermiques de cuisine.
• Ne placez jamais de papier d'aluminium directement en contact avec la sole, la chaleur accumulée pourrait entrainer une détérioration de l'émail.
• N'employez jamais la l'échérite comme plat à rôtir.
  Pour éviter d'endommager les commandes de votre apparéil, ne laissez pas la porte ouverte lorsqu'il est en fonctionnement ou encore chaud.
• Àpresutilisationdevourcucisinière,assurez-vous que touteslesmanettesse trouvent surla position "arrêt".
  Veillez à ne rien laisser sur la table pendant l'utilisation des brûleurs (torchons, feuillies d'aluminium, etc. ...).
• Le témoin de chaleur résiduelle s'allume pour signaler que les foyers fonctionnent ou qu'ils sont encore chauds. Tenez éloignés les jeunes enfants de l'appareil jusqu'à l'extinction de ce témoin.
• Evitez de laisser tomber quoi que ce soit sur la surface vitrocéramique. Un choc ponctuel, comme par exemple la chute d'une salière, peut provoquer une fissure ou une cassure du verre.
• Eloignez les jeunes enfants de l'appareil pendant son fonctionnement. Vous éviterez ainsi qu'ils se brûlent en touchant la surface de la table, en renversant un réseau de cuisson ou en touchant la façade chaude de votre apparéil.
  Assurez-vous que les enfants ne manipulent pas les commandes de l'appareil.
• Avant de procéder au nettoyage de votre apparéil, vérifie qu'aucun élément n'est sous tension (toutes les commandes doivent se trouver sur la position "arrêt") et que les parois soient suffisamment refroidies.
• Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).
• Ne regardez pas fixement les lampes à halogène des foyers de cuisson (si vous appeareil en est équipé).
• L'utilisation de produits d'entretien non adaptés provoque des éraflures, attaque la surface ou a pour conséquence une décoloration du décor. C'est pourquoit, il est impératif d'utiliser exclusivement un produit d'entretien SPECIAL TABLES VITROCERAMIQUES. N'utilise également enaucun cas des objets tranchants pour retarder les débordements. Utilisez uniquement un grattoir spécial que vous pourrez vous procurer dans le commerce.

• Pour obtenir de bons résultats culinaires et d'utilisation, voirlez à ce que votre apparéil soit toujours propre; lors de la cuisson de certaines préparations, les projections gratuites peuvent dégager des odeurs désagréables.

• Nettoyez votre appareil après chaque utilisation afin de garantir un fonctionnement correct.

• N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).
• Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché电量quèment et complètement refroidi.

Installation

• Les opérations d'installation et de branchement doivent être réalisées par un technicien qualifié.
• Les réparations ne doivent être effectuées que par un service après vente qualifié. Une réparation non conforme peut être la cause de graves dommages.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
• Débranche l'appareil ou enlevez le fusible correspondant à la ligne de branchement de la cuisine si celle-ci présente une quelconque anomalie.

Protection de l'environnement

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être récapurées et recyclés.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur l'appareil, exigez du service après venteles pièces de rechange certifiées Constructeur.

Veuillez lore attentivement ces remarques avant d'insteller et d'utiliser votre apparéil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l' apparéil du fait du non-respect de ces averissements.

Description de l'appareil

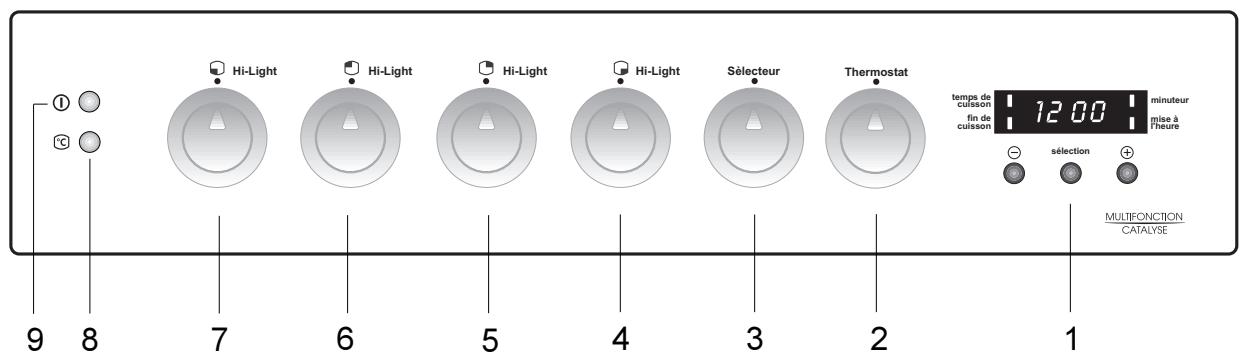

Bandeau de commande

1Programmateur electronique
2 Thermostat

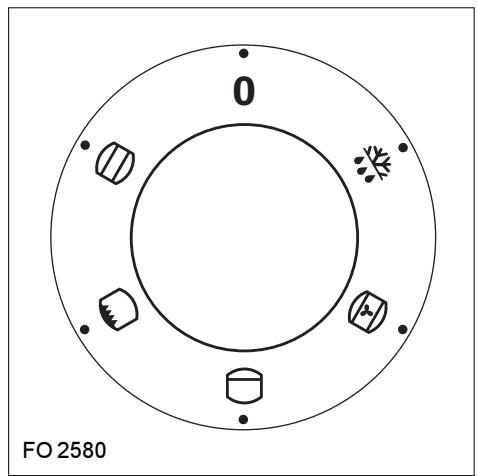

3 Sélecteur de fonctions
4 Commande de foyer avant gauche
5 Commande de foyer arrête gauche

6 Commande de foyer arrêté droit
7 Commande de foyer avant droit
8 Voyant de fonctionnement du thermostat
9Voyant "marche"

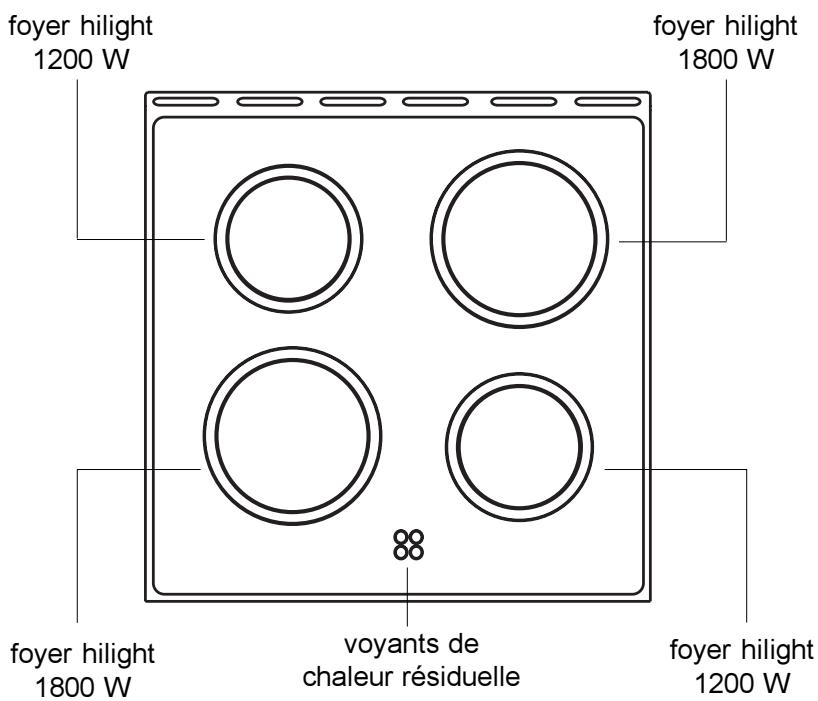

Table de cuisson

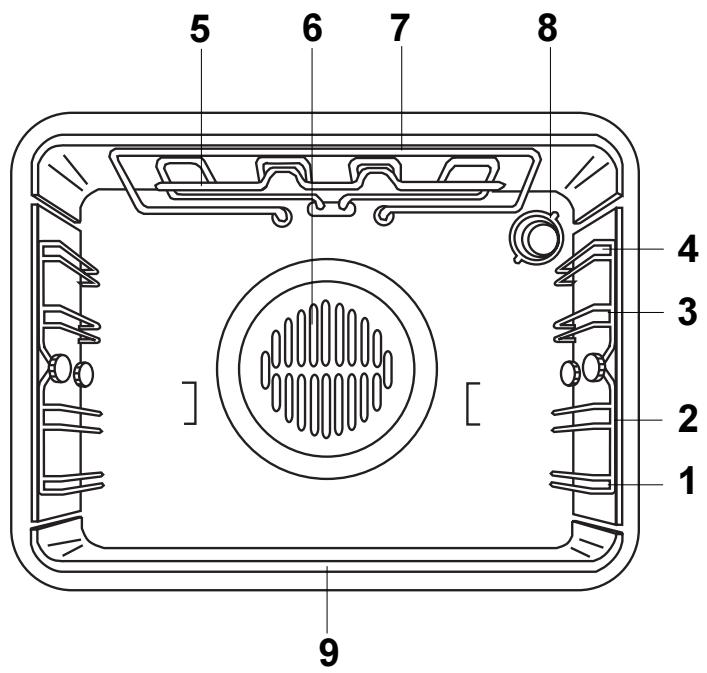

L'intérieur de four

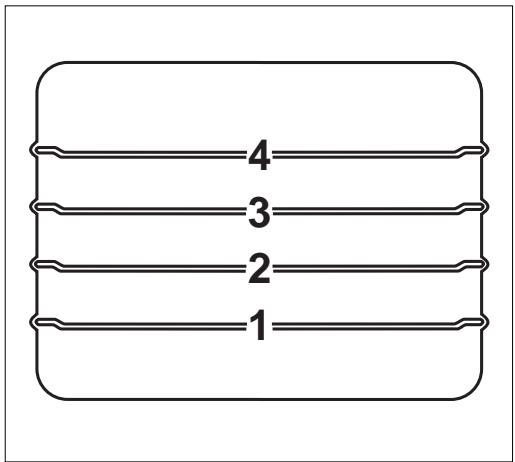

1 à 4 Niveau de Gradins
5 Grilloir
6 Ventilateur du four
7 Voute (élement chauffant supérieur)
8 Eclairage du four
9 Sole (élement chauffant inférieur)

i Conseils avant la première utilisation

Le four

Premier nettoyage

Enlevez les accessoires et lavez-les à l'eau savonneuse en prénant soin de bien les rincer et les essuyer.

Première opération

Avant la première utilisation de votre four, faites-le chauffer une fois a vide afin d'éliminer l'odeur de calorifuge et les graisses de protection utilisées lors de la fabrication. Assurez-vous alors que la pierce soit suffisamment aérée (Ventilation Mécanique Contrôlée) en fonctionnement ou fenêtre ouverte.

Comment procéder

1. Enlevez tous les accessoires du four.
2. Retirez les étiquettes publicitaires et les autocollants (sauf la plaque signalétique) qui pourrait se trouver sur la façon de votre apparéil.
3. Faites chauffer le four en positionnant le sélecteur de fonctions sur la position et le thermostat sur la position "9" pendant 30 minutes, afin déliminer l'odeur provenant du calorifuge.

Pendant cette opération, votre apparéil fume. Aérrez convenablement la piece pour limiter les odeurs et le dégagement de fumée.

La durée et le température de cuisson indiquées dans les guides des cuissons sont adaptées à votre nouvelle cusinière. Pour obtenir debons résultats culinaires, suivez ces indications.

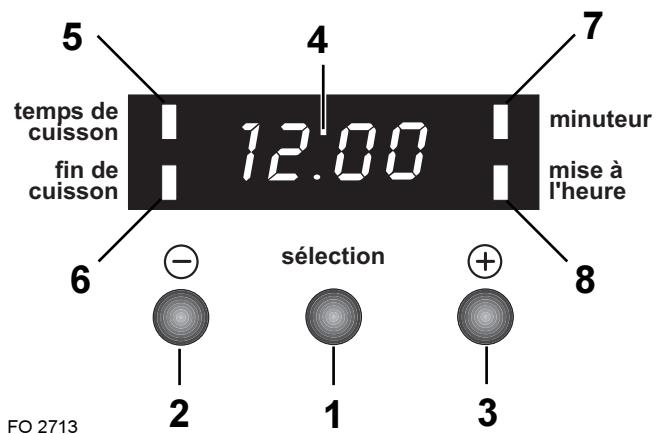

Programmateur électronique

1. Touche "sélection": pour désir une fonction
2. Touche “-”
3. Touche “ ”
4. Cadran
5. Témoin indiquant la fonction "temps de cuisson"
6. Témoin indiquant la fonction "fin de cuisson"
7. Témoin indiquant la fonction "minuteur"
8. Témoin indiquant la fonction "mise à l'heure"

Le four fonctionne seulement si l'heure courante a eté régée. En outre, le four peut être utilisé, c'est-à-dire sans aucune programmation.

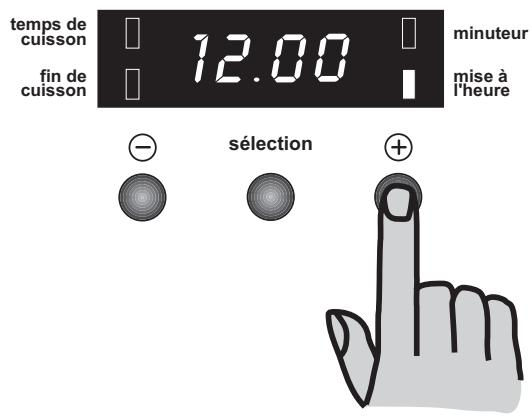

Réglage de l'heure courante

À l'instant où l'appareil est raccordé au réseau d'alimentation électrique, ou en cas de panne de courant, le tímoin "mise à l'heure" clignote, indiquant ainsi la nécessité d'une mise au point.

Pour régler l'heure:

1. pressez la touche ou .
2. Lorsque l'heure exacte apparait sur le cadran, attendez 5 secondes: le témoin "mise à l'heure" s'éteint et le cadran affiche l'heure courante.

Pour modifier l'heure:

1. pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "mise à l'heure". Le témoin correspondant clignote. Ensuite, procédez comme indiqué plus haut. L'heure courante peut être modifiée seulement si aucune fonction automatique ("temps de cuisson" ou "fin de cuisson") n'a été programmée.

Fonction “temps de cuisson”

Il est possible de commencer immédiatement la cuisson et de programmer automatiquement la durée. ÀpRES avoir enfourné les plats à cuire, sélectionné la fonction de cuisson désirée et la température. Puis, pressez la touche "seLECTION" plusieurs fois pour sélectionner la fonction "temps de cuisson". Le tímein correspondant clignote. Ensuite, procédez en suivant les instructions suivantes:

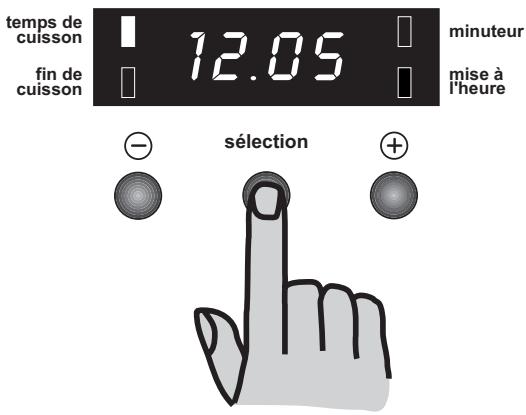

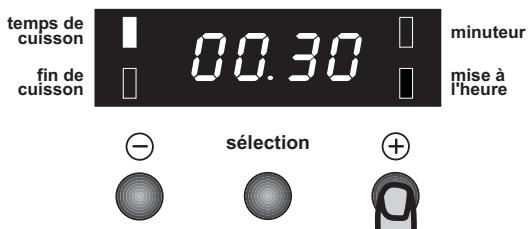

Pour régler le temps de cuisson:

1. pressez la touche ou .
2. Lorsque le temps désiré apparait sur le cadran, attendez 5 secondes: le témoin "temps de cuisson" s'éclaire et le cadran affiche l'heure courante.
3. Lorsque le temps régle s'est écoulé, le programmateur arrêté automatiquement le fonctionnement du four, le témoin "temps de cuisson" clignote et une sonnerie se déclenché. Ramenez la manette du/selecteur et celle du thermostat sur la position "arrêt".

Pour interrompè le signal sonore, appuyez sur n'importe qu'elle touche. Attention! Quand vousacomplissiez cette opération, le four s'allume de nouveau. Cependant, souvenez-vous de ramenez toujours la manette du sélecteur et celle du thermostat sur la position "arrêt" à la fin de la cuisson.

Pour effacer le temps de cuisson:

1. pressez la touche "sLECTION" plusieurs fois pour selectionner la fonction "temps de cuisson". Le tímoin correspondant clignote et le cadran affiche le temps de cuisson restant.
2. Pressez la touche jusqu'à ce que le cadran affiche les chiffres "0:00". ÀpRES 5 secondes le témoin s'éteint et le cadran affiche l'heure courante.

Fonction "fin de cuisson"

Il est possible de commencer immédiatement la cuisson et de programmer automatiquement la fin de la cuisson. ÀpRES avoir enfourné les plats à cuire, Sélectionnez la fonction de cuisson désirée et la température. Puis, pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "fin de cuisson". Le tímoin correspondant clignote. Ensuite, procédez en suivant les instructions suivantes:

Pour régler la fin de cuisson:

1. pressez la touche ou .
2. Lorsque l'heure désirée pour la fin de cuisson apparait sur le cadran, attendez 5 secondes: le témoin "fin de cuisson" s'éclaire et le cadran affiche l'heure courante.
3. Lorsque le temps régle s'est écoulé, le programmeur arrête automatiquement le fonctionnement du four, le témoin "fin de cuisson" clignote et une sonnerie se déclenché. Ramenez la manette du selecteur et celle du thermostat sur la position "arrêt".

Pour interrompre le signal sonore, appuyez sur n'importe qu'elle touche. Attention! Quand vousacomplissiez cette opération,le four s'allume de nouveau.Cependant, souvenez-vous de ramenez toujours la manette du sélecteur et celle du thermostat sur la position "arrêt" à la fin de la cuisson.

Pour effacer la fin de cuisson:

1. pressez la touche "sLECTION" plusieurs fois pour selectionner la fonction "fin de cuisson". Le témoin correspondant clignote et le cadran affiche l'heure de fin de cuisson programmée.
2. Pressez la touche (一) jusqu'à ce que le cadran affiche l'heure courante. Le programmateur émet un "bip" et le témoin s'éteint.

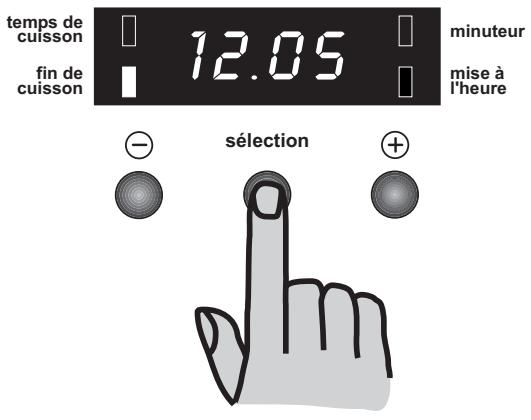

"Temps de cuisson" et "fin de cuisson" combinées

Les fonctions "temps de cuisson" et "fin de cuisson" peuvent être utilisées en même temps pour allumer et arrêter automatiquement le four.

1. Avec la fonction "temps de cuisson" (suivez les instructions fournies au chapitre correspondant) réglez le temps de cuisson. Ensuite, pressez la touche "sélection": le cadran affiche le tempsprogrammé.
2. Avec la fonction "fin de cuisson" (suivez les instructions fournies au chapitre correspondant) Sélectionnez l'heure de la fin de cuisson.

Les témoins correspondants s'éclairent et le cadran affiche l'heure courante. Le four s'allume et s'arrêté automatiquement selon les durées programmes.

slection

Fonction "minuteur"

Grâce à cette fonction, une sonnerie se déclenché lorsque le temps régle s'est écoulé. Attention: le minuteur N'INTERRROMPT PAS LA CUISSON à la fin du temps régle.

Pour régler le minuteur:

1. pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "minuteur". Le témoin correspondant clignote.
2. Ensuite, pressez la touche ou pour régler le temps désiré (maximum: 2 heures et 30 minutes).
3. Lorsque l'heure désirée apparait sur le cadran, attendez 5 secondes: le témoin "minuteur" s'éclaire.
4. Lorsque le temps régle s'est écoulé, le tímoin clignote et une sonnerie se déclenché. Pour interrompre le signal sonore, appuyez sur n'importe qu'elle touche.

Pour effacer le minuteur:

1. pressez la touche "sélection" plusieurs fois pour sélectionner la fonction "minuteur". Le tímoin correspondant clignote et le cadran affiche le temps restant.
2. Pressez la touche jusqu'à ce que le cadran affiche les chiffres "0:00". ÀpRES 5 secondes le témoin s'eteint et le cadran affiche l'heure courante.

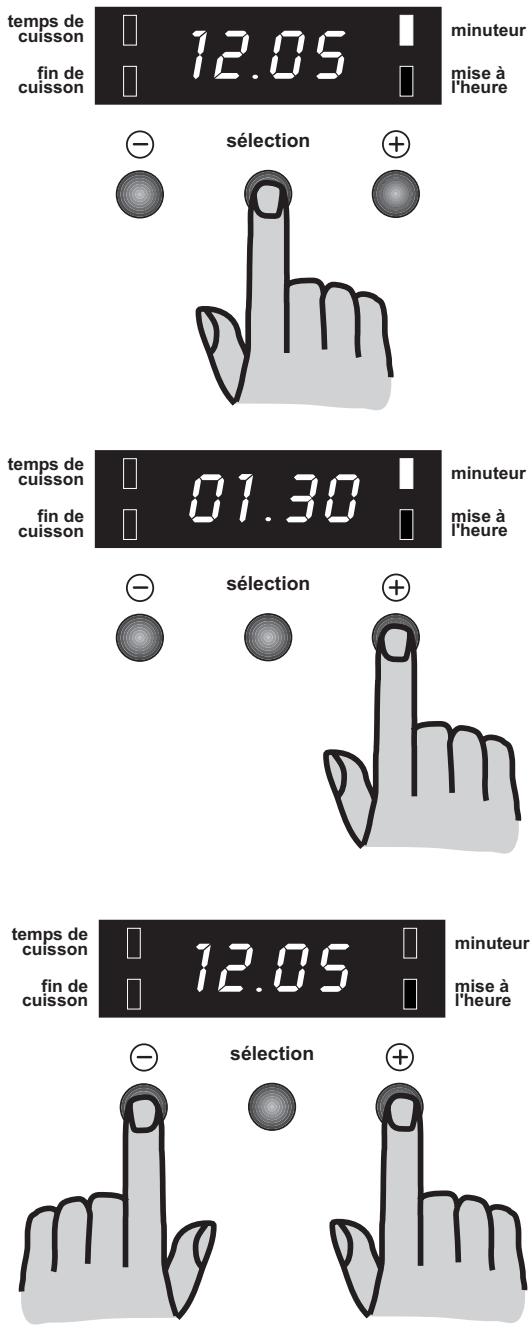

Comment éteindre le cadran

1. Pressez deux ou trois touches en même temps et gardez la pression sur les touches pendant 5 secondes. Le cadran s'eteindra.
2. Pour allumer le cadran, appuyez sur n'importe qu'elle touche.

Le cadran peut être éteint seulement si aucune fonction n'a été programmée.

Comment utiliser la table de cuisson

Les zones de cuisson rougeoient environ 20 secondes après leur mise en fonctionnement. Elles s'éclairent et s'assombrissant au cours de leur utilisation.
Chaque foyer de cuisson est protégé par un limiteur de température qui arrêté le fonctionnement du foyer un cas de surchauffe (fonctionnement à vide par exemple).

Les manettes des foyer ont offrent 6 positions de cuisson.

— Le repère "0" correspond à la position arrêt.
— Le repère "3" correspond à la position maxi.

Pour allumer un foyer

1. Tournez la commande vers la droite ou vers la gauche.
2. Positionnez la manette sur le repere maxi pendant quelques secondes.
3. Amenez la manette sur le repère besoini, le voyant "marche" s'allume.

Pour eteindre un foyer

Ramenez la manette en position «0».

Levoyant"marche"s'eteint sauf si un autre foyer ou le four fonctionne.

Levoyant "marche"

Il s'allume dés que vous tournez une des manette des foyers de la table. Il s'éteint lorsque vous la ramenez sur la position "0".

Les commandes des foyer de table sont constituées d'une manette et d'une collerette sérigraphière :

0·1·2·3

Ces indications vous permettent de remonter correctement les collerettes après démontage (après le nettoyage par exemple).

Sécurité

Voyants de chaleur résiduelle

La table de cuisson possède 4 voyants de chaleur résiduelle (témoins de sécurité).

Chaque voyant s'allume dés que un foyer est chaud. Lorsque vous arrêtez un foyer, le voyant correspondant reste allumé tant que la chaleur dégagée par le foyer présente un risque de brûlure (meme si le foyer ne rougeoie plus).

Nos you conseillons de tener eloignes les jeunes enfants de l'appareil jusqu'à l'extinction de ce témoin lumineux.

Veillez à ne poser sur la table de cuissonaucun
objet ou aliment susceptible de fondre (ustensiles avec manche en plastique, feuille
d'aluminium, aliment contenant du sucre, etc.);
en cas d'incident nettoyez immédiatement.

A la suite d'un chic, si votre table est endommagée (éclat, félure, ...) débranchez votre apparéil et appelez le Service ÀpRES-Vente.

Ne faites jamais fonctionner votre table de cuisson à vide (sans récipient dessus).

Comment utiliser le four

Le sélecteur de fonctions

Lechioix du mode de cuisson s'effectue à l'aide de la commande four. En faisant coïncider le symbole de la manette avec le repère situé sur le bandeau de commande, vous obtiendrez:

0 Position arrêt
Cuisson traditionnelle
Position grilloir
Cuisson par I'élément chauffant inférieur (sole)
Cuisson par chaleur tournante
Décongélation

Positionnez la manette sur l'un de ces symboles pour obtenir la fonction désirée.

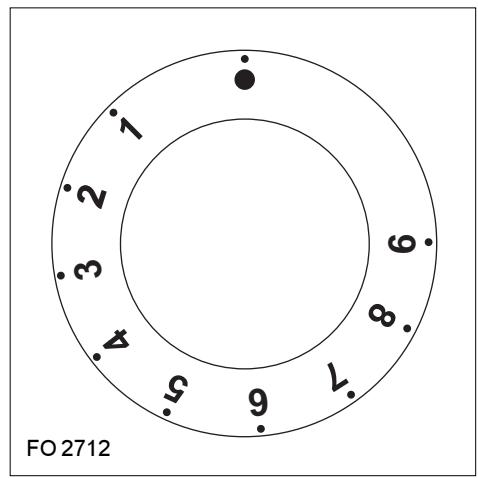

Le thermostat

Le réglage de la température (entre 50 et 250^ ) s'effectue en tournant la manette du thermostat dans le sens des aiguilles d'une montre.

Levoyant de fonctionnement du thermostat (^)

Levoyant s'allume pendant le préchauffage du four et s'éteint lorsque la température sélectionnée est atteinte.

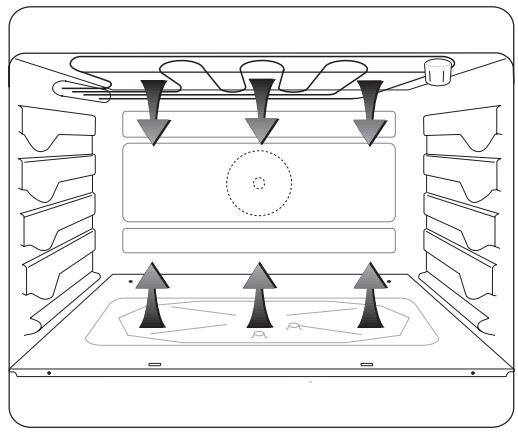

La cuisson traditionnelle

La cuisson se fait par convection naturelle : l'air chaud circule dans le four selon le principe des courants ascendants et descendants. Elle convient à toutes les cuissons. Le préchauffage du four est nécessaire.

Comment procéder?

1) Positionnez le selecteur sur la position
2) Préchauffez le four en plaçant le thermostat sur le repère besoin pour la cuisson (consultez le guide des cuissons).
3) Enfournez votre plat.

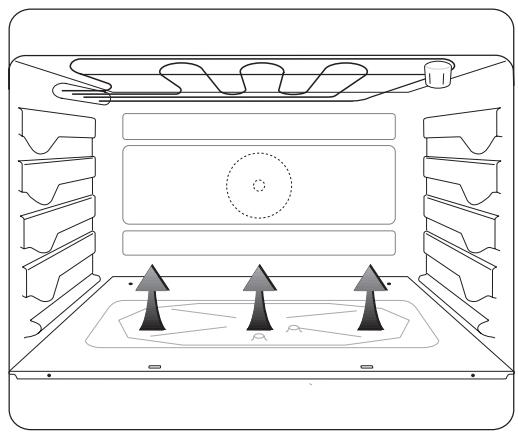

Cuisson par l'élement chauffant inférieur (sole)

La cuisson se fait par l'élement chauffant inférieur. Cette position de thermostat convient particulièrement pour la cuisson des pizzas, des flans et des tartes confectionnées avec des fruits. Le préchauffage du four est nécessaire.

Comment professionnel?

1) Positionnez le selecteur sur la position
2) Préchauffez le four en plaçant le thermostat sur la position "9" 10 minutes environ.
3) Enfournez votre plat et réglez le thermostat sur la température désirée.

Les cuissons au grilloir

Attention: Les parties accessibles peuvent être chaudes lors de l'utilisation du.Grilloir. Eloignez les jeunes enfants.

La cuisson se fait par rayonnement. Seul l'élement chauffant supérieur fonctionne.

Comment professionnel?

1) Positionnez le sélecteur sur la position
2) Enfournez votre plat et reglez le thermostat sur la température désirée.

Le grilloir sert à griller les pieces de viande (côte de boeuf, côtes de porc, etc...) qui restent moelleuses, à dorer les toasts ou à gratiner des plats déjà cuits et chauds de préférence (gratins de pâtes, etc...).

Les grillades

1) Préparez la piece à griller.
2) Placez-la directement sur la grille support de plat.
3) Positionnez la commande four sur la position
4) Gillessez la l'échefrite dans les rails de la grille support de plat. Versez toujours un peu d'eau dans la l'échefrite.
5) Glissez l'ensemble au gradin 3 ou 4 suivant l'épaissieur de la pierce à griller.
a) Préférez le gradin 4 pour les pieces à griller minces (toasts, côtes de porc, saucisses, petits poissons...).
b) Préférez le gradin 3 pour les pièces à griller épaisses (côte de boeuf, gros poissons, morceaux de poulet).
6) Lorsque la première face est dorée, returnez la piece sans la piquer pour éviter de lui faire perdre son jus.
7) Faites griller la deuxième face.
8) Salez en fin de cuisson.

Le temps de cuisson doit être déterminé par l'épaisseur de la pierce à griller et non par son poids.

Les gratins

1) Positionnez la commande de four sur la position
2) Placez le plat sur la grille support et glissez l'ensemble au gradin 3 ou 4.
3) Laissez le mets exposé quelques minutes au rayonnement du grilloir.

Plus la préparation sera proche de l'élement rayonnant, plus le "grattinage" sera rapide.

Cuisson à chaleur tournante

Dans ce mode de cuisson, la circulation de l'air chaude à l'intérieur du four est assurée par un ventilateur. Vous pourrez ainsi cuire plusieurs plats en même temps, que vous disposerez sur différents niveaux.

Comment procéder?

1) Enfournez votre plat au gradin 2. Si vous désirez cuire deux plats en même temps, nous vous conseillons d'utiliser le premier et le troisième gradin en partant du bas.
2) Positionnez le sélecteur sur la position et réglez le thermostat sur la température désirée.

Décongélation

Comment professionnel?

1) Enfournez votre plat au gradin 2.
2) Positionnez le sélecteur sur la position
3) Positionnez le thermostat sur la position "●"

Le ventilateur fera circuler de l'air froid dans le four et favorisera ainsi la déconnégation rapide des alimentés congelés.

Accessoires du four

En plus des accessoires fournis avec votre apparéil, nous vous conseillons de n'utiliser que des plats et des moules à gâteaux résistants à de haute températures (suivez les instructions des fabricants).

Votré four est équipé de :

• 1 plateau multi usages
• 1 grille support de plat
• 1 lechefrite

Les préparations posées sur la plaque à pâtisserie ou sur la grille de support de plat ne doivent pas excéder 7 à 8 kilogrammes.

Il s'utilise pour la cuisson ou le rechauffage de pizzas, de petits gâteaux individuels posés directement dessus.

Prenez la précaution de centrer le plateau multi usages dans le four pour permettre une bonne circulation d'air et obtenir de bons résultats culinaires.

La grille support de plat

Elle permet de poser les plats (rotis, gratins, les moulés à pâtisserie, etc...) ainsi que les grillades. Notre plat doit être centré sur la grille.

Si vous cuisez les alimentents directement sur la grille, glissez la l'echefrite au gradin 1. Versez toujours un peu d'eau dans la l'echefrite.

La lèchefrite

Elle est utilisé pour recueillir le jus des grillades.

Glissez la lèchefrite. Elle n'est pas prévue pour être utilisée comme plat de cuisson. Lorsque vous n'utilisez pas la lèchefrite, voirlez à la retirer du four.

i Conseils d'utilisation: la table de cuisson

Sécurité

• Le verre de votre table vitrocéramique est insensible aux variations thermiques, il résiste aux chocs légers. Cependant, il n'est pas incassable. N'utilise pas la table de cuisson comme plan de travail et évitez la chute de petits objets (flacons d'épices, ustensiles pointus, etc...).
• Ne faites jamais chauffer un récipient vide sur la table de cuisson vitrocéramique.
• Ne cuisez jamais d'aliments directement sur les zones de cuisson ou dans du papier d'aluminium, ceci pourrait endommager votre table de cuisson de manière définitive.
• Ne posez pas de récipients en matière plastique sur les surfaces chaudes. N'interposez de produit ou matériel entre le récipient et le foyer.

Conseils pratiques

• Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.
• Pensez à ramener la manette sur la position « 0 » avant la fin de la cuisson, celle-ci terminera grâce à la chaleur accumulée (cuisson des pâtes, du riz, mishotage).
• Vous pouvez profiter de la chaleur résiduelle de la zone de cuisson pour maintainir des alimentents au chaud tant que le témoin est allumé.
• Pour prévenir les débordements (lait, huile, sauce,...), positionné la manette sur un repère plus faible quelques minutes avant l'ébullition. N'emplissez pas trop vos recipients.
• Nettoyez immédiatement les débordements importants (lait, eau de cuisson du riz ou des pâtes), puis achevez le nettoyage une fois la table tiède ou froide.

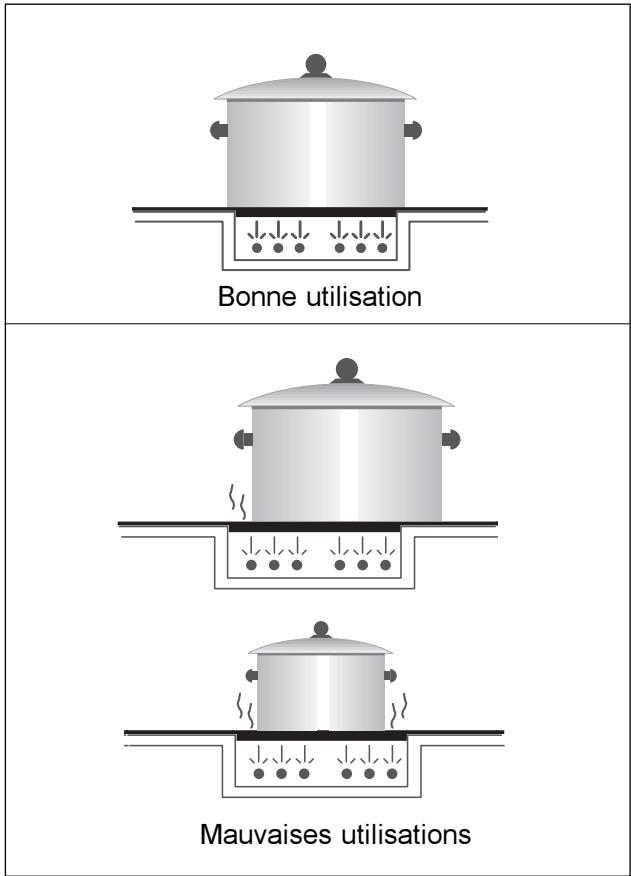

Choix des recipients

Choisissez toujours un écipient proportionné au diamètre du foyer utilisé:

14 à 16 cm de diamètre pour le foyer arrêté gauche ou avant droit.
18 à 22 cm de diamètre pour le foyer arrêté droit ou avant gauche.

• Tous les recipients utilisés sur les plaques électriques traditionnelles peuvent être utilisés sur la table vitrocéramique, à condition que leur fond soit parfaitement plat. Evitez les cassetoles et faitouts à fond mince en aluminium ou en métal émailé : le fond risque de se déformer, nuisant ainsi à l'efficacité de la cuisson.
• Les recipients en fonte (cocottes par exemple) convennment tout à fait à l'utilisation sur la table de cuisson vitrocéramique, mais le fond de ces recipients est souvent rugieux.
• Ne trainez pas les recipients sur la surface de cuisson, soulevez-les pour les manipuler.
• Maintenez propres et secs les fonds des recipients, les salissures incrustées sur le fond peuvent rayer le verre de la table.
• Le matériel des recipients utilisés peut sensiblement influer sur la rapidité de cuisson des aliments. N'hésitez pas à noter vos réglages.

i Conseils d'utilisation: le four

Le préchauffage se fait sur la position可以选择 pour la cuisson :

• 8 minutes environ pour les positions 1 à 5
• 15 minutes environ pour les positions 6 à 8.

Le rechauffage et la décongélation de plats préparés à l'avance s'effectuant en position cuisson traditionnelle.

Nos consels

Ne placez jamais de papier d'aluminium directement en contact avec le bas de votre four, ceci entrainerait une déterioration de l'émail.

• Pour préserver la propriété de votre four, une feuille d'aluminium intercalée entre le plat et la grille support protégera la sole en cas de débordement. Afin de permettre une bonne circulation d'air, cette feuille ne doit pas couvrir la totalité de la surface de la grille.
• Piquez la peau des volailles et saucisses à l'aide d'une fourchette avant la cuisson. Vous évitez ainsi le gonflement et l'éclatement de la peau.
• Laissez le moins de barde possible autour de vos rôts pour réduire les projections et obtenir un mets moins riche enGRAisse.

Choix des recipients

• L'épaissur, la conductibilité, la couleur des recipiens influencent les résultats culinaires.
• Pendant la cuisson, certaines préparations augmentent de volume, en conséquence,CHOISSEZ VOUS RÉCIPIENTS DE manière à ce que la préparation crue:aissée le tiers supérieur du moule libre.
• Pour prévenir les projections gratuitesuses trop importantes, utilisez pour la cuisson des rôts et des volailles, des plats à bords hauts et des cocottes en verre à feu munies de leur couvercle dont les dimensions sont proportionnées à la pierce à rôtir.
• Réservez les plats en verre à feu pour vos Gratis et vos soufflés

Influence des recipients sur les résultats de cuisson au four

Sachez que :

A L'aluminium, les plats en terre cuite, la terre à feu, diminuent la coloration dessous et préservent l'humidité des alimentés. Nous vous les conseillons pour les pâtiseries moelleuses, la cuisson des gratins, des rôts.
B La fonte émaillée, le fer étamé, le verre et la porcelaine à feu, les recipients avec interieur anti-adhésif et extérieur coloré, augmentent la coloration dessous et favorisent le dessèchement des alimentés. Nous vous les conseillons pour les tartes, les quiches et toutes cuissons croustillantes qui doivent être aussi dorées dessous que dessus.

Vous constatéz	Que faire ?
Dessous trop pâle pas assez cuit ou dessus trop foncé	prénez un moule du type B ou descendez le moule d'un niveau
Dessous trop foncé, trop cuit ou dessus trop clair	prénez un moule du type A ou remontez le moule d'un niveau

Guide des cissons

Guide des cuissons au four

Le préchauffage du four est nécessaire, il doit se faire sur la position可以选择 pour la cuisson.

Temps de préchauffage :

8 minutes pour les positions de 50^ à 150^ C.

15 minutes pour les positions de 175^ à 225^ C.

La cuisson traditionnelle

Préparations	Position du thermostat	Gradin	Temps de cuisson
VIANDES
Boeuf	220°	2	15 min / 500 g
Gigot d'agneau	220°	2	15 min / 500 g
Porc	200°	2	35 min / 500 g
Veau	200°	2	35 min / 500 g
Volailles	220°	2	25 à 35 min par 500 g selon épaisseur ou grosseur
POISSONS
Gros poissons	180°	2	25 - 35 min
Petits poissons (tranches et filets)	180°	2	20 - 30 min
LEGUMES
Gratin dauphinois	220°	2	60 - 70 min
Tomatoes farcies	220°	2	60 - 70 min
ENTREES
Croûtes feuilletées	220°	2	20 - 30 min
Paté en terrine	200°	2	90 - 100 min dans un plat au bain-marie
Quiche lorraine	220°	2	40 - 45 min
Soufflé au fromage	220°	2	40 - 50 min
PATISSERIES
Biscuits de Savoie	175°	2	35 - 45 min
Brioches individuelles	200°	2	20 - 30 min
Cake	175°	2	35 - 45 min
Généoise	175°	3	35 - 45 min
Kouglof, brioche en moule	200°	2	25 - 35 min
Macarons	175°	3	20 - 30 min
Pât brisée (non garnie)	220°	2	20 - 30 min
Pât à choux	220°	2	35 - 40 min
Quatre-quarts	175°	3	35 - 45 min
Sablés	175°	3	20 - 30 min
Tarte aux fruits (pât brisée)	220°	2	40 - 45 min
Tarte aux fruits (pât levée)	220°	2	30 - 40 min

Températures approximatives correspondant aux repères de thermostat

1	2	3	4	5	6	7	8	9
40°	60°	90°	125°	150°	175°	200°	225°	250°

La cuisson à chaleur tournante

Préparations	Position du thermostat	Gradin	Temps de cuisson
VIANDES
Ròti de boeuf	175°	2	50-70 min / 1000 g / sur la grille
Ròti de porc	175°	2	100-130 min / 1200 g / sur la grille
Ròti de veau	175°	2	90-120 min / 1000 g / sur la grille
Rosbif à l'anglaise	200°	2	50-70 min / 1500 g / sur la grille
Agneau	175°	2	110-130 min / 1200 g / cuisse
POISSONS
Entier	175°	2 (1 et 3)*	40 - 60 min / 2 poissons
Filets	175°	2 (1 et 3)*	40 - 60 min / 4 filets
TIMBALES
De pâtés	175°	2 (1 et 3)*	40 - 50 min
De légumes	175°	2 (1 et 3)*	45 - 60 min
PAIN ET PIZZA
Pain blanc	175°	2	45 - 60 min / 1 baguette
Pain de seigle	175°	2	30 - 45 min
Petit pains	175°	2 (1 et 3)*	20 - 35 min / 8 petit pains
Pizza	200°	2 (1 et 3)*	20 - 35 min / sur la plaque à pâtisserie
PATISSERIES
Avec pâté fuoétée	160°	2 (1 et 3)*	45 - 60 min
Avec pâté levée	160°	2 (1 et 3)*	20 - 35 min
Pâté brisée, base de gâteau	160°	2 (1 et 3)*	20 - 30 min
Gâteau à la ricotta	150°	2	60 - 80 min
Gâteau aux pommes	160°	2 (1 et 3)*	45 - 60 min
Strudel	150°	2 (1 et 3)*	60 - 80 min
Tartes	160°	2 (1 et 3)*	45 - 60 min
Petites pâtisseries	160°	2 (1 et 3)*	15 - 25 min
Biscuits	160°	2 (1 et 3)*	10 - 20 min
Meringues	120°	2 (1 et 3)*	90 - 120 min

(*) L'indication des niveaux entre parenthèses est cel- le à respecter dans le cas de cuisson sur plusieurs étages.
Remarques : Les temps de cuisson indiqués ne compl renent pas le préchauffage. Nous vous conseillons, en particulier pour les pâtisseries, la pizza et le pain, de chauffer le four pendant environ 10 minutes avant de commencer la cuisson.

Températures approximatives correspondant aux repères de thermostat

1	2	3	4	5	6	7	8	9
40°	60°	90°	125°	150°	175°	200°	225°	250°

Guide des cuissons par l'objet chauffant inférieur

Préparations	Position du thermostat	Gradin	Temps de cuisson
Pizzas (sur la plaque ou en tourière)	225°	2	25 - 35 min
Tartes aux fruits (pâté brisée avec des fruits	225°	2	40 - 45 min
Flans (patû brisée)	225°	2	40 - 45 min
Tartes aux fruits (pâté levée avec des fruits	225°	2	30 - 40 min

Guide des cuissons au grill

Préparations	Position du thermostat	Gradin	Temps de cuisson
GRILLADES
Côtes de porc	250	4	10 min par face
Côtes de boeuf	250	3	20 min par face
Saucisses - verguez	250	4	10 - 15 min
Poissons	250	3 - 4	10 - 15 min selon la taille et l'épaisseur
Poulet en morceaux	250	3	20 min par face
Poulet au tournebroche	250		50 - 70 min selon grosseur
GRATINAGE
Plats chauds	250	3	5 - 10 min
Gratin de pâtes	250	3	5 - 10 min
Tarte meringuée	250	3	5 min
Croque-monsieur	250	4	5 min
Crème brulée	250	3	5 min

Guide des cuissons sur la table vitrocéramique

Préparations	Réglage conseillé	Collerette sénégraphié
Maintien au chaud, mjotage, beurre et chocolat fondus	● - 1	●
Sauce délicates	1	1
Cuisson des pâtes, du riz, des pommes de terre	● - 2	●
Cuisson à la poèle : vlandes, pommes de terre	2 - ●	2
Fritures	3	●

L'importance du volume des préparations à cuire et la grande variété des matériaux constituant les recipients de cuisson et les moules à pâtisserie peuvent vous amener à modifier les indications données dans les guides de cuissons. Seule votre experience vous permettra de tracer le réglage convenant le最好的 vus habitudes culinaires.

Entretien et nettoyage

N'utilise jamais d'appareils à vapeur ou à haute pression pour nettoyer le four.

Nettoyage de la table vitrocéramique

Avant de procéder au nettoyage, assurez-vous que chaque manette est sur la position arrêt et attendez que l'appareil soit refroidi.

Avant chaque utilisation, nettoyez le plan de cuisson pour éviter la carbonisation des poussières.

Entretien régulier

Après chaque utilisation, passes un papier absorbant ou un chiffon humide en utilisant un produit spécifique à l'entretien de surface vitrocéramique. Vince soigneusement (meme si les instructions sur le dédTergent préconisent le contraire) et séchez.

Nous proscrivons l'emploi de détergents doux (produit pour la vaisse, par exemple) qui, s'ilts ne sont pas éliminés complètement au rinçage, peuvent avoir un effet corrosif lors d'uneuture cuisson et provoquer une décoloration de la surface.

En cas de débordement, mouillez et laissez détrempier mais ne grattez pas et évitez les produits abrasifs qui risqueraient de rayer et d'endommager le verre.

Enlevez les salissures qui se sont solidifiées (sucre, alimentés carbonisés, etc...) avec un racloir spécial pour table vitrocéramique. N'utilisez enaucun cas d'objets tranchants (couteaux, grattoirs, tournevis, etc,...) ou de détergents abrasifs ou corrosifs tels que bombes aérosols pour four, détacheurs, dérouilleurs, poudres à récurer et les éponges à face abrasive.

Ne recuisez jamais de salissures, qu'elle que soit leur nature.

Tenez éloigné de votre plan de cuisson tout ce qui est susceptible de fondre, tels que les objets en matière plastique, les feuilles d'aluminium, le sucre et les produits à force teneur en sucre.

Entretien periodique

Vous pouvez utiliser du vinaigre pour enlever les traces de calcaire laissées sur la table de cuisson par les débordements d'eau, mais évitez d'en faire couler sur le pourtour de la table : le bandeau de la cusinière pourrait être endommagé.

Bandeau de commandes et manettes

Utilisez une éponge humide additionnée d'eau savonneuse. Rincez et séchez soigneusement.

Porte et côtés

Utilisez une éponge humide additionnée d'un détergent doux. Rincez et séchez soigneusement. N'utilisez enaucun cas de produits abrasifs.

Nettoyage du four à email catalytique

Principe

Les parois de votre four sont recouvertes d'un émail spécial, poreux. Vous le reconnaîtrez par son aspect mat et rugieux au toucher. Il absorbe et détruit les projections grasses sous l'action de la chaleur.

Entretien

Lors des cuissons provoquant beaucoup de projections grasses (volailles, grillades, ...), la durée ou la température ne sont pas toujours suffisantes pour éliminer toutes les graisses. Dans ce cas à la suite de la cuisson, placez la commande du four sur le repère

et le thermostat sur la position "9", puis laissez chauffer à vide 45 minutes sans les accessoires, ensuite placez le sélecteur sur la position pendant 5 minutes.

Gardez la portedu four fermée.

Si vous réalisEZ cette opération à partir d'un four froid, comptez 60 minutes de nettoyage.

Ne projetez pas de produits nettoyants sur les surfaces recouvertes d'email catalytique.

La portedu four est plus chaude que d'habitude lors du nettoyage, eoignez les jeunes enfants.

N'utilisez pas les brûleurs de table pendant le nettoyage.

La sole est en émail vitrifié, brillant et lisse au toucher, le nettoyage est «manuel».

En cas de débordements sur la sole, retirez-la pour la laver plus facilement à l'aide d'une éponge et d'un détergent doux.

Nos you recommend ons de ne jamais utiliser d'éponge métallique, de produits abrasifs, de détergents, d'objets tranchants, tels que couteaux, grattoirs, qui rendraient l'émail définitivement inefficace.

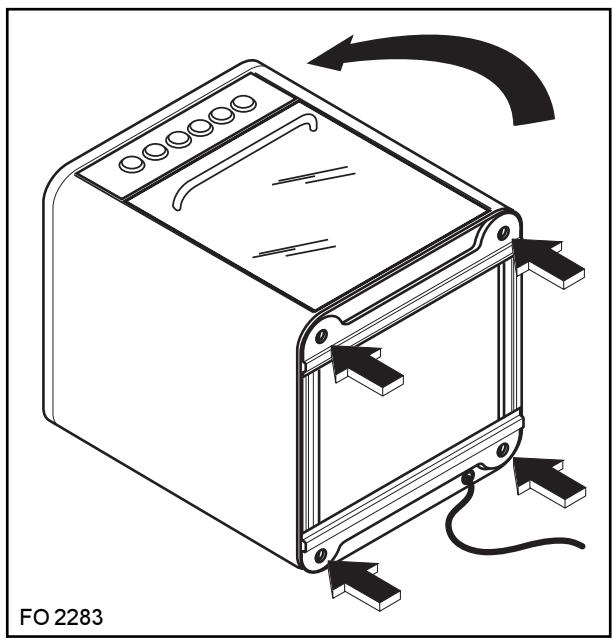

Montage des pieds

Avant d'installer la cuisineire il est nécessaire de monter les pieds livrés avec celle-ci.

1. Enlever les grilles de la table de cuisson, les chapeaux et les couronnes des brûleurs.
2. Inclinez délicatement la cuisine vers l'arrière, tout en prénant soin de ne pas l'endommager.
3. Réglez la hauteur des pieds, en dévissant la partie inférieure des pieds jusqu'à obtention de la hauteur voulue (la hauteur est régliable de 850 à 880 mm).
4. Insérez les pieds dans les trous appropriés (voir figure).
5. Remettez la cusinière en position verticale. Replacez les chapeaux et les couronnés des brûleurs ainsi que les grilles de la table de cuisson.
6. Si nécessaire, ajustez la mise à niveau horizontal de la cusinière en tournant la partie inférieure des pieds jusqu'à la stabilité complète de l'appareil.

En cas d'anomalie de fonctionnement

Nous you recommendons vivement de faire les verifications suivantes sur toute cuisine avant d'appeler un technicien du Service Aprees-Vente. Il se peut que le probleme soit simple et que vous puissiez le resoudre vous-

mème. Symptômes	Solutions
· Une foyer de table ou le four ne s'allume pas.	Vérifiez que: · les fusibles sont en bon état, · l'appareil est correctement branché, · il n'y a pas de coupure de courant.
· Les résultats de cuisson au four ne sont pas satisfaisants.	Vérifiez que: · la durée de préchauffage est suffisante (voir chapitre "Guides des cuissons"). · la position de thermostat sélectionnée est adaptée. · la durée de cuisson est adaptée. · la grille ou la l'échefrite est bien positionnée dans le four. · le réseau de cuisson est bien adapté.
· Le four fume.	Vérifiez que: · le four ne nécessite pas de nettoyage. · la préparation ne déborde pas. · il n'y a pas de projections excessives de graisse/jus sur le parois du four. · la position du thermostat sélectionnée est adaptée, plus particulièrement pour la cuisson des viandes (voir chapitre "Guides des cuissons").

Si après avoir vérifié ces différents points l'anomalie persiste, contactez votre Service Àpres-Vente.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Plaque signalétique

En appelant un Service ÀpRES VENTE, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

Service après Vente

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprèsVente.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les Pièces de Rechange certifiées Constructeur.

A l'attention de l'insealleur

Consignes de sécurité

• Les parois adjacentes à la cusinière doivent être soit en matière résistant à la chaleur, soit revêtres d'un tel matière.
• Cette cusinière est un apparéil du type X, c'est à dire que les meubles juxtaposés à l' apparéil ne doivent pas dépasser la hauteur de celle-ci. Cette disposition assure la protection du mobilier.

Raccordement électrique :

Verifiez :

• que la puissance de l'installation est suffisante,
• que les lignes d'alimentation sont en bon état,
• que le diamètre des fils est conforme aux règles d'installation,
• que l'installation fixe comporte un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

L'installation et l'entretien doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règes de l'art en vigueur:

NF C 15-100 - installations électriques à basse tension.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Caractéristiques techniques

Raccordement électrique 230 V 50 Hz - 400V 50 Hz
Puisance électrique 7845 W

La table de cuisson

Foyer avant droit foyerhilight 1200 W 145 mm Foyer arriere droit foyerhilight 1800 W 180 mm Foyer avant gauche foyerhilight 1800 W 180 mm Foyer arriere gauche foyerhilight 1200 W 145 mm Puissance 6000 W

Le four

Puissance	1,845 kW
Élement sole	1,00 kW
Élement+voute	0,80 kW
Puissance du grill	1,75 kW
Eclairage de four	0,015 kW
Moteur de ventilateur du four	0,030 kW
Nettoyage	émail catalyse

Ces informations sont valables uniquement dans les pays dont le symbole d'identification figure sur la plaque signalétique de l'appareil.

techniques

Accessoires

Hauteur 85 cm
Largeur 60 cm
Profondeur 60 cm

Poids 45 kg environ Volume utile 531

Programmateur électronique

CE Cet apparéil est conforme aux Directives Communitaires CEE suivantes: -73/23-90/683 (Basse Tension); -90/396 (Appareil Gaz) -89/336 (Compatibilité Electromagnétique); -93/68 (Directives Générales); et modifications successives.

Installation de l'appareil

Mise en place de l'appareil

Emplacement

Votre apparéil doit être installé comme sur les figures ci-contre et les distances minimales entre l' apparéil et les parois adjacentes de tous les meubles doivent être respectées comme l'indiquent les dessins (Fig. 1).

Mise à niveau

Votrecuisiniere estequipée de4piedsreglables permutant une parfaite misea niveau ainsi que l'ajustement du plan de cuisson de votre ciusiniere aux meubles adjacents.

Raccordement électrique

Avant de procéder au branchement vérifie que :

• la puissance de l'installation est suffisante,
• les lignes d'alimentation sont en bon état,
• le diamètre des fils est conforme aux règles d'installation en vigueur,
• l'installation fixe de l'utilisateur compte un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
  calibre de fusible: consultez le tableau n.° 1.

Comment procéder ?

1) Dévissez et enlevez le capot de protection situé à l'arrière de l'appareil.
2) Raccordez le cable d'alimentation à la plaque à bornes de l'appareil d'après les indications de branchement portées sur le tableau n°1.
3) Immobilisez-le à l'aide du serre-câble.
4) Assurez-vous que le branchement effectué à la plaque à bornes est en concordance avec la tension du réseau (voir partie A du tableau n°1).
5) Remontez et vissez le capot de protection situé à l'arrière de l'appareil.

Fig. 1 FO 1076

Les dimensions sont indiquées en millimètres

Tableau n°1

	Type de branchement	Monophasé	Triphasé	Triphasé Y 3 ph. + neutre	Triphasé V 2 ph. + neutre
A	Raccordement du cable sur la plaque à bornes	1 L1 2 3 4 5 PE	1 L1 2 3 4 5 PE	1 L1 2 3 4 5 PE	1 L1 2 3 4 5 PE
	Tension au réseau	230 V	230 V	230V / 400 V	230 V / 400 V
	Tension des éléments chauffants	230 V	230 V	230 V	230 V
Type d'appareil	Cuisinière toute électrique	3 G 6 mm² cable H07 RN-F 32 A	4 G 4 mm² cable H07 RN-F 25 A	5 G 2,5 mm² cable H05 RR-F 20 A	4 G 4 mm² cable H07 RN-F 25 A

Remarque :

Contrôlez sur la plaque signalétique la valeur de la puissance totale de raccordement pour étabir la puissance du fusible.

Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intérimédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouverture des contacts d'au moins 3 mm.

Le conducteur de mise à la terre jaune-verte ne doit pas être coupé par l'interrupteur.

Le cable d'alimentation sera positionné de façon à ce qu'enaucun point sa température n'excède 50^ à la température ambiente.

Important :

Quel que soit le mode de raccordement, l'appareil doit être relié à la terre conformément aux règlements en vigueur.

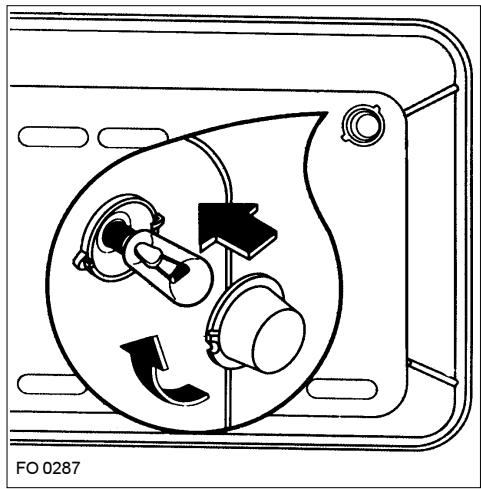

Remplacement de la lampe du four

Débranchez l'appareil de l'alimentation, avant de remplacer l'ampoule.

Dévissez le globe puis l'ampoule et remplacez-la par un modele identique apte a supporter des haute stempératures (300^) et ayant les caractéristiques suivantes:

• Tension: 230 V - 50 Hz
• Puissance : 15 W
  Culot : E 14.

Revissez le globe.
