MEDIAMASTER 110 T - Téléviseur NOKIA - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Téléviseur
Alimentation électrique	Bloc d'alimentation d'origine recommandé
Ventilation	10 cm d'espace libre autour pour ventilation
Installation	Installation initiale avec informations générales
Connexion antenne	Connexion antenne terrestre et magnétoscope via prises PERITEL
Préparation télécommande	Oui, avec informations dédiées
Transmission numérique	Non précisé
Utilisation Navi Bars	Fonctionnalité disponible
Paramètres temporaires	Gestion possible
Équipement externe	Compatible avec équipements externes
Télétexte	Fonction télétexte intégrée
Maintenance	Instructions de maintenance fournies
Logiciel	Logiciel Nokia Mediamaster
Précautions d'usage	Ne pas couvrir les ouvertures, ne pas placer près de sources de chaleur
Nettoyage	Utiliser chiffon doux et liquide vaisselle dilué
Conditions d'utilisation	Éviter humidité, chaleur excessive et objets remplis de liquides

FOIRE AUX QUESTIONS - MEDIAMASTER 110 T NOKIA

Comment réinitialiser mon Nokia Mediamaster 110 T ?

Pour réinitialiser votre Nokia Mediamaster 110 T, débranchez l'appareil, attendez 10 secondes, puis rebranchez-le. Si nécessaire, consultez le manuel pour une réinitialisation d'usine.

Pourquoi mon Nokia Mediamaster 110 T ne capte pas de chaînes ?

Assurez-vous que l'antenne est correctement connectée et orientée. Vérifiez également que vous avez effectué une recherche de chaînes dans le menu des paramètres.

Comment mettre à jour le logiciel de mon Nokia Mediamaster 110 T ?

Pour mettre à jour le logiciel, accédez au menu 'Configuration', sélectionnez 'Mise à jour du logiciel' et suivez les instructions à l'écran.

Mon écran reste noir, que faire ?

Vérifiez que l'appareil est bien alimenté et que les câbles HDMI ou RCA sont correctement connectés. Essayez également de changer de port HDMI sur votre téléviseur.

Comment changer la langue de l'interface ?

Allez dans le menu 'Configuration', sélectionnez 'Langue' et choisissez la langue de votre choix parmi les options disponibles.

Est-ce que le Nokia Mediamaster 110 T supporte la HD ?

Oui, le Nokia Mediamaster 110 T prend en charge la diffusion de chaînes en haute définition (HD) si elles sont disponibles dans votre région.

Que faire si le son est désynchronisé avec l'image ?

Essayez de redémarrer l'appareil. Si le problème persiste, vérifiez les connexions audio et vidéo, ou réinitialisez le dispositif aux paramètres d'usine.

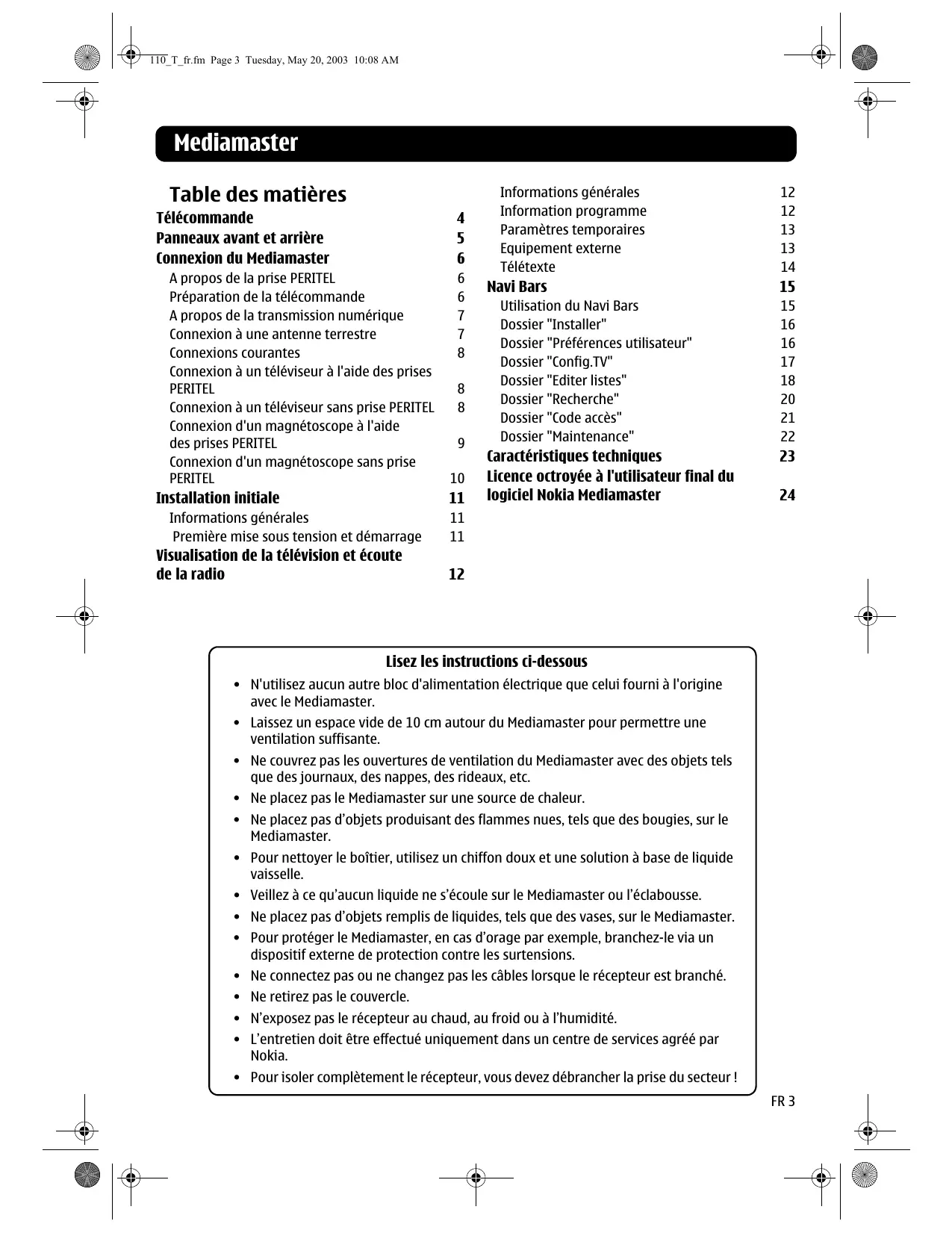

MODE D'EMPLOI MEDIAMASTER 110 T NOKIA

Panneaux avant et arrêté 5

Connexion du Mediamaster 6

A propos de la prise PERITEL 6

Preparation de la télécommande 6

A propos de la transmission numérique 7

Connexion à une antenné terrestre 7

Connexions courantes 8

Connexion à un téléviseur à l'aide des prises PERITEL 8

Connexion à un téléviseur sans prise PERITEL 8

Connexion d'un magnétoscope à l'aide des prises PERITEL 9

Connexion d'un magnétoscope sans prise PERITEL 10

Installation initiale 11

Informations generales 11

Première mise sous tension et démarrage 11

Visualisation de la télévision et écoute

de la radio 12

Informations generales 12

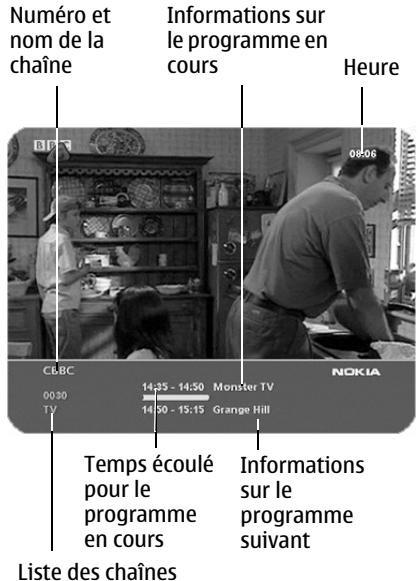

Information programme 12

Paramètres temporaires 13

Equipement externe 13

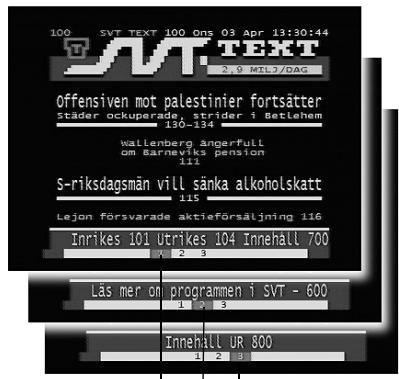

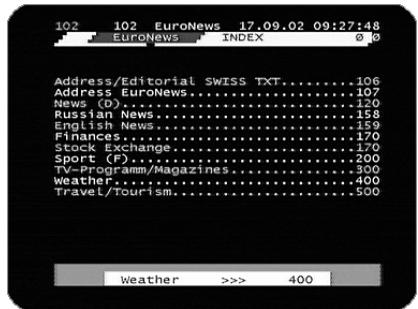

Télétexte 14

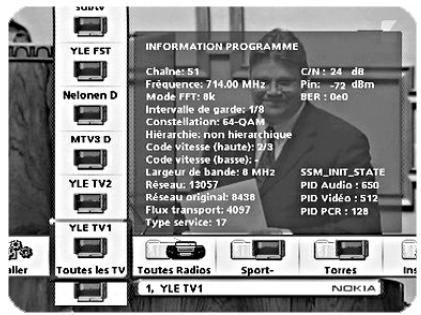

Navi Bars 15

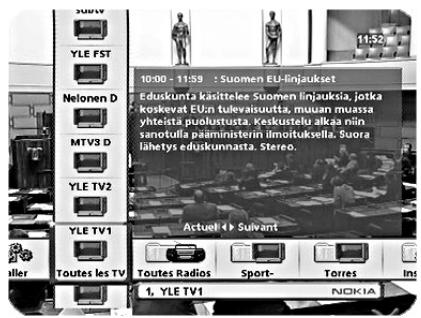

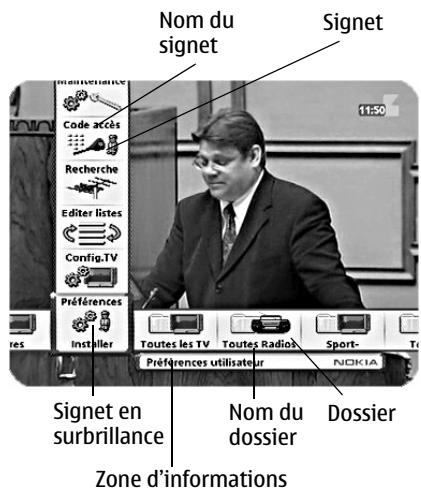

Utilisation du Navi Bars 15

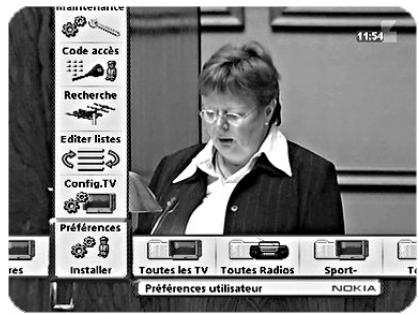

Dossier "Installer" 16

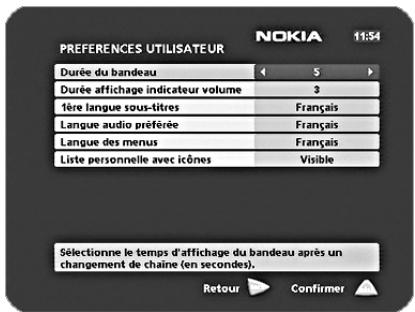

Dossier "Preférences utiliser" 16

Dossier "Config.TV" 17

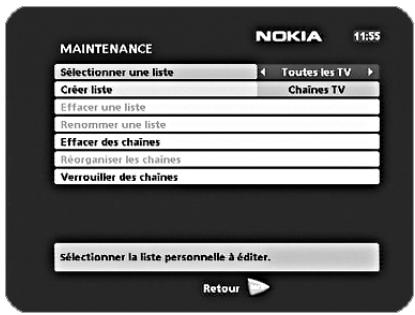

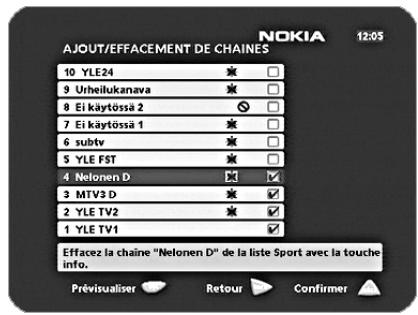

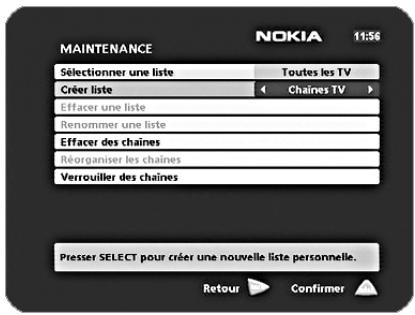

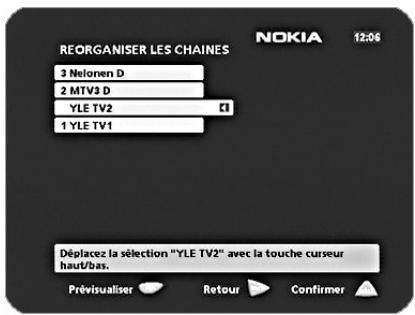

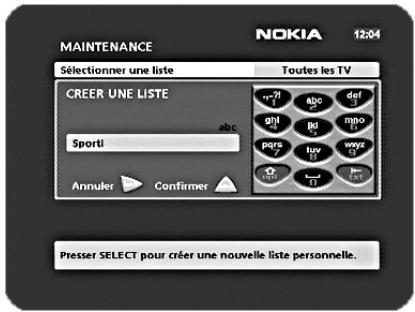

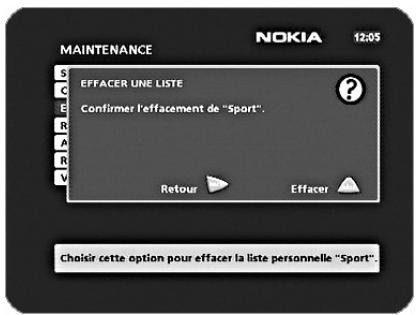

Dossier "Editor listes" 18

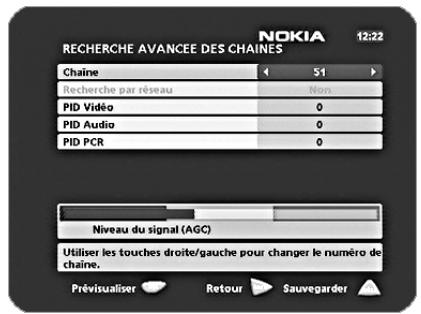

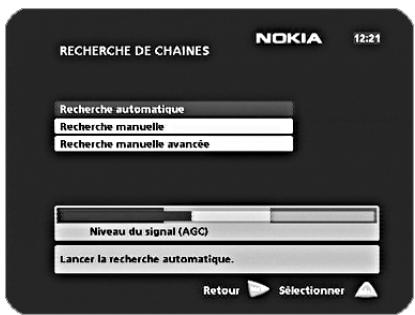

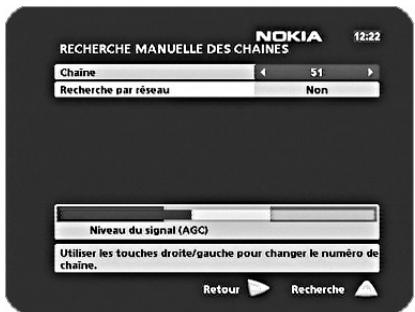

Dossier "Recherche" 20

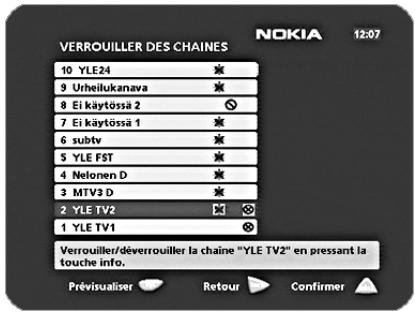

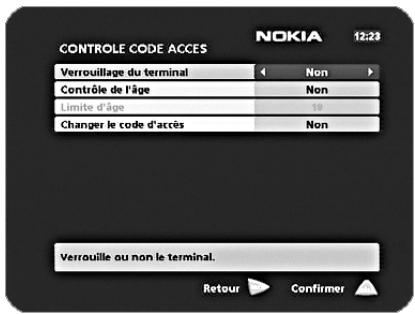

Dossier "Code accès" 21

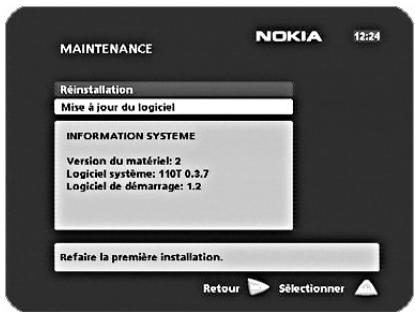

Dossier "Maintenance" 22

Caracteristiques techniques 23

Licence octroyée à l'utilisateur final du

logiciel Nokia Mediamaster 24

Lisez les instructions ci-dessous

• N'utilisez aucun autre bloc d'alimentation électrique que celui fourni à l'origine avec le Mediamaster.
• Laissez un espace vide de 10cm autour du Mediamaster pour permettre une ventilation suffisante.
• Ne couvrez pas les ouvertures de ventilation du Mediamaster avec des objets tels que des journaux, des nappes, des rideaux, etc.
• Ne placez pas le Mediamaster sur une source de chaleur.
• Ne placez pas d'objets produitant des flammes nues, tels que des bougies, sur le Mediamaster.
• Pour nettoyer le boîtier, utilisez un chiffon doux et une solution à base de liquide vaisselle.
  Veillez à ce qu'aucun liquide ne s'écoule sur le Mediamaster ou l'éclabousse.
• Ne placez pas d'objets replis de liquides, tels que des vases, sur le Mediamaster.
• Pour protégger le Mediamaster, en cas d'orage par exemple, branchez-le via un dispositif externe de protection contre les surtensions.
• Ne connectez pas ou ne changez pas les câbles lorsqu'el récepteur est branché.
• Ne retirez pas le couvercle.
• N'exposez pas le récepteur au chaud, au froid ou à l'humidité.
• L'entretien doit être effectué uniquement dans un centre de services agréé par Nokia.
• Pour isoler complètement le récepteur, vous devez débrancher la prise du secteur!

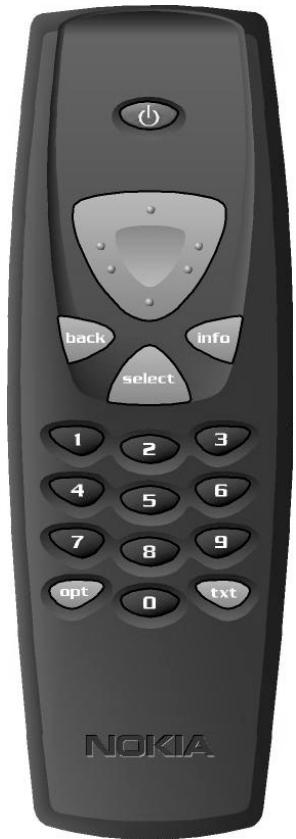

Télécommande

Cette section indique la procédure permettant d'utiliser le Mediamaster à l'aide des touches de la télécommande.

Appuyez une fois sur la touche pour activer ou désactiver le son (mode silencieux). Maintenez la touche enforcée pendant quelques secondes pour activer le mode veille du Mediamaster. Vous pouvez par ailleurs appuyer sur cette touche pour allumer le Mediamaster.
back Pour remonter d'un niveau à la fois dans les menus.
select Pour confirmer la selection d'une option mise en surbrillance.
info Pour afficher des informations abrégées et détaillées (si ces dernières sont transmises) sur les programmes en cours et suivant.
0 - 9 Pour changer de chaîne et Sélectionner des options de menu. Remarque : si vous avez entré le chiffre 0 en premier, la fonction de sélection du mode TV est activée (voir ci-dessous).
Pour basculer entre le Mediamaster 110 T et un équipement connecté à la prise PERITEL TV (par exemple, un magnétoscope ou un récepteur satellite).

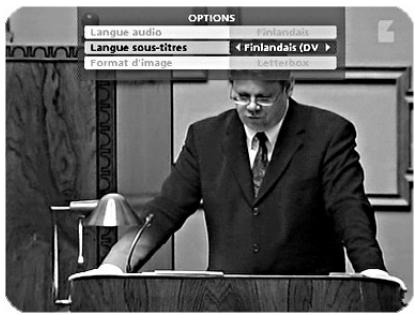

opt Pour afficher les paramètres temporaires en mode de visualisation de la télévision. Lorsqu'une châne de télévision ou une station de radio a été mise en surbrillance à l'aide du Navi Bars, appuyez sur cette touche pour obtenir des informations techniques sur la châne ou la station.
txt Appuyez sur cette touche pour acceder à la fonction Télétexte (si elle est disponible).

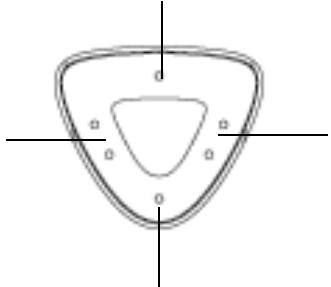

Touche curseur

Curseur vers le haut

Pour se déplacer vers le haut dans les menus et passer à la châne suivante en mode de visualisation.

Curseur vers la gauche

Pour se déplacer vers la gauche ou modifier les paramètres dans les menus.

Permet de diminuer le niveau de volume en mode de visualisation.

Curseur vers le bas

Pour se déplacer vers le bas dans les menus et passer à la chaine précédente en mode de visualisation.

Curseur vers la droite

Pour se déplacer vers la droite ou modifier les paramètres dans les menus.

Permet d'augmenter le niveau de volume en mode de visualisation.

FR4

Panneaux avant et arrêté

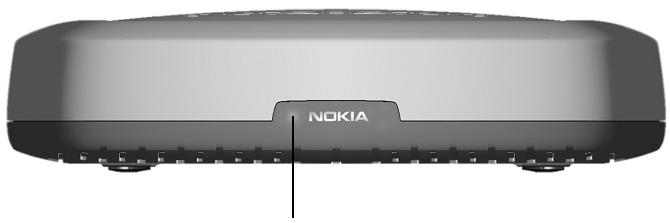

Panneau avant

Unvoyant vertindique que le

Mediamaster est allumé.

Unvoyant rouge indique qu'il est en mode veille.

Levoyant rouge clignote lors de la réception de commandes depuis la télécommande.

Levoyantvertclignote en continu lors de la misea jour du logiciel.

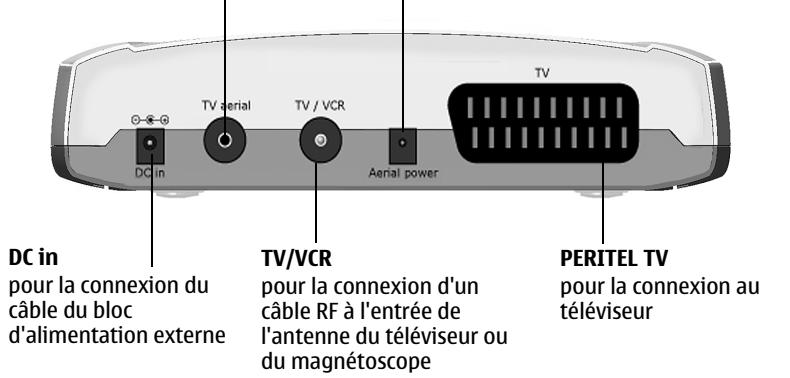

Panneau arrête

TV aerial

pour l'antenne terrestre

Aerial power

uniquement pour la connexion d'une antennede télévision interieure NOKIA a un amplificateur de signal.

Les antennes provenant d'autres fabricants ne peuvent pas etre alimentetees par cette connexion.

Connexion du Mediamaster

La boîte du Mediamaster doit contenir les éléments suivants :

• le Mediamaster
• une télécommande avec 2 piles de type AAA
• un cable PERITEL (de 1 mètre)
• un cable RF
• un mode d'emploi et un accord de licence de logiciel
• un bloc d'alimentation distinct

Cable PERITEL

Cable RF

Télécommande

Bloc d'alimentation

A propos de la prise PERITEL

Le panneau arrêté du Mediamaster est équipé d'une prise PERITEL (reportez-vous au schéma). Pour brancher d'autres apparèils à cette prise, utilisez toujours un cable PERITEL entièrement connecté, tel que celui fourni. Il existe dans le commerce des cables PERITEL dont toutes les broches ne sont pas connectées et qui risquent de donner une image de qualité médiocre.

Prise PERITEL

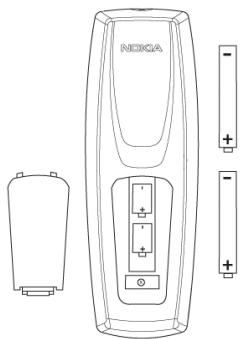

Préparation de la télécommande

• Retirez le couvercle du département des piles situé au dos de la télécommande.
• Insérez les 2 piles AAA (1,5 V), comme indiqué dans le schéma, ennant soin de respecter les indications + et - qui figurent à l'intérieur.
• Replacez le couvercle.

Connexion du Mediamaster

A propos de la transmission numérique

Les signaux numériques radio et TV peuvent être bloqués par des immeubles, des montagnes ou par le relief. Selon la position du récepteur, dans une collée, derrière une montagne ou dans un immeuble en béton, la qualité de réception peut considérablement varier.

Comme avec la plupart des autres modes de transmission, le mauvais temps a une incidence sur la qualité de réception.

Connexion à une antenné terrestre

Vous pouvez connecter le Mediamaster aux types d'antennes suivants:

1. Antenne extérieure standard

Dans la mesure du possible, utilisez une antennene exterieure de toit destinée à receivevoir les chaînes UHF/VHF (21 à 69).

Notez les points suivants :

• Dans certains immeubles, le système d'antenne installé sur le toit compte un filtre et un sélecteur de chaînes. Si c'est le cas, l'antenne risque de ne pas fonctionner avec le Mediamaster. Contactez alors votre propriété.
• La plupart des anciennes antennes installées sur les toits ne peuvent receivevoir qu'un nombre limite de chaînes, ce qui rend difficile, voire impossible, la réception de chaînes numériques transmises sur des fréquences plus élevées. Ce problème peut être résolu par le remplacement de l'antenne installée sur le toit.
• Certaines antennes extérieures sont orientees en direction d'un émetteur analogique. L'antenne doit être orientée en direction d'un émetteur de TV numérique.
• Il n'est pas toujours conseillé de placer l'antenne le plus haut possible. Si un problème survient, essayez de la placer à différentes hauteurs.

2. Antennes interieures et installées sur la fenêtre

Ce type d'antenne peut suffire si les conditions de réception sont très bonnes. Lorsque vous utilisez une antenné interieure, notez les points suivants :

Utilisez une antennapour les chaînes UHF/VHF (21 à 69), telle qu'une antennedirectionnelle.
- Placez l'antenne pres de la fenetre et orientez-la, dans la mesure du possible, en direction de l'émetteur TV.
- Il est recommandé d'utiliser une antennne Nokia et un amplificateur pour obtenir un signal plus puissant.
- La puissance du signal TV varie en fonction des réflexions provenant, par exemple, des immeubles. Le signal passé difficilement à travers les pierres épaisses ou les murs en béton. En revanche, un[bâtiment en bois ne bloque pas les signaux numériques de TV.

Connexion du Mediamaster

Connexions courantes

Vou puez connecter le Mediamaster à de nombreux types de téléviseurs, magnétoscopes et d'autres apparils.

Cette section déscrit les connexions les plus courantes utilisées pour votre équipement.

Si vous rencontrez des problèmes pour l'établissement de vos connexions et avoir besoin d'aide, veuillez contacter votre revendeur ou le Support Nokia.

Connexion à un téléviseur à l'aide des prises PERITEL

• Retirez le cable de l'antenne du téléviseur et branche-le à l'entrée TV AERIAL du Mediamaster.
• Branchez une extrémité d'un cable PERITEL à la prise PERITEL principale du télévisuer et l'autre extrémité à la prise PERITEL TV du Mediamaster.
• Branchez une extrémité d'un cable RF à la sortie TV/VCR du Mediamaster et l'autre extrémité à l'entrée RF du téléviseur.
• Allumez votre téléviseur, puis branchez et allumez le Mediamaster.

Vous devrez peut-être selectionner la chaine AV (PERITEL) de votre téléviseur pour pouvoir regarder les chaines numériques. Il peut arriver que votre téléviseur selectionné automatiquement cette chaine lorsque vous allumez le Mediamaster.

Remarque: le cable RF devra être connecté pour permettre de regarder les chaînes analogiques (anciennement 1, 2, 3, 4, 5).

Il est toujours conseilé de consulter le mode d'emploi fourni avec votre téléviseur.

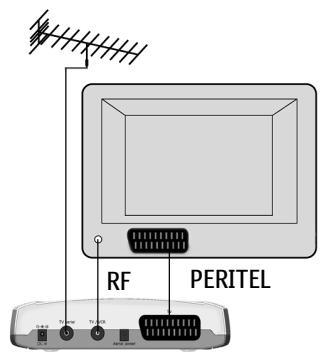

Connexion à un téléviseur sans prise PERITEL

• Retirez le cable de l'antenne du téléviseur et branche-le à l'entrée TV AERIAL du Mediamaster.
• Branchez une extrémité d'un cable RF à la sortie TV/VCR du Mediamaster et l'autre extrémité à l'entrée RF du téléviseur.
• Allumez votre téléviseur, puis branchez et allumez le Mediamaster.
• Sélectionnez un numéro de programme sur le téléviseur qui n'est pas déjà utilisé pour d'autres chaînes.
• Suivez les instructions figurant dans le manuel de votre téléviseur pour régler la sélection du menu Installation initiale.
• Suivez les instructions figurant dans le manuel de votre téléviseur pour enregistrer cette chaîne.

Connexion du Mediamaster

• Quand le menu "Installation initiale" est visible, appuyez sur la touche select de la télécommande du Mediamaster afin de démarrer la procédure d'installation.

Si l'image est de mauvaise qualité, vous pourrez plus tard remplaçer la chaine UHF prédéfinie n°43 par une autre chaine située entre la chaine 21 et la chaine 69. Vous devrez également régler votre téléviseur sur le même numéro de chaine (= le nouveau numéro). Pour plus d'informations, reportez-vous à la section Chaine de sortie du modulator RF, page 16.

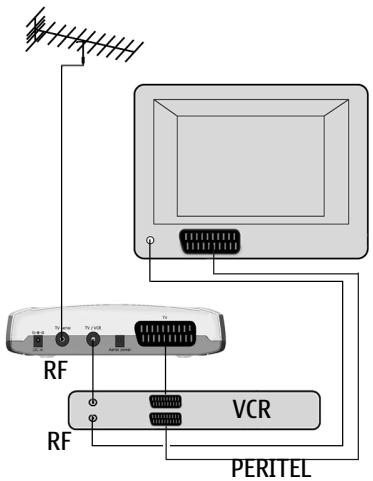

Connexion d'un magnétoscope à l'aide des prises PERITEL

• Retirez le cable de l'antenne du téléviseur et branche-le à l'entrée TV AERIAL du Mediamaster.
• Branchez une extrémité d'un cable PERITEL à la prise PERITEL principale du télévisuer et l'autre extrémité à la prise PERITEL TV du magnétoscope.
• Branchez une extrémité d'un cable RF à la sortie TV/VCR du Mediamaster et l'autre extrémité à l'entrée RF du magnétoscope.
• Branchez une extrémité d'un cable RF à la sortie TV/VCR du magnétoscope et l'autre extrémité à l'entrée RF du téléviseur.
• Branchez une extrémité d'un cable PERITEL à la prise PERITEL du magnétoscope et l'autre extrémité à la prise PERITEL du Mediamaster.
• Allumez votre téléviseur, puis branchez et allumez le Mediamaster.
• Voiture magnétoscope doit composer une touche de sélection AV. Cette touche permet d'enregistrer les chaînes numériques.

Vous doivent désigné la chaîne AV (PERITEL) de votre téléviseur. Il peut arriver que vous télés見ur sélectionne automatiquement cette chaîne lorsque vous allumez le Mediamaster.

Remarque : dans cette configuration, votre magnétoscope doit être allumé ou en mode veille pour vous permettre de regarder les chaînes numériques. Pour enregistrrer une chaîne numérique, vous doivent seLECTIONner la chaîne AV (PERITEL) de votre magnétoscope.

Il est toujours conseilé de consulter les modes d'emploi fournis avec votre téléviseur et votre magnétoscope.

Connexion du Mediamaster

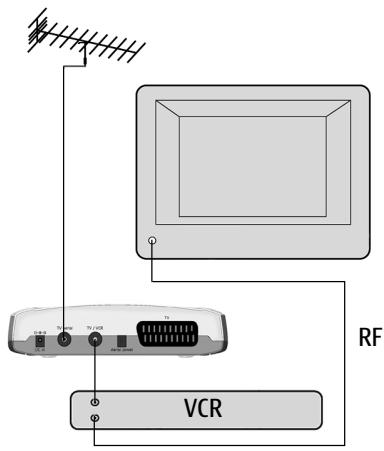

Connexion d'un magnétoscope sans prise PERITEL

• Retirez le cable de l'antenne du téléviseur et branche-le à l'entrée TV AERIAL du Mediamaster.
• Branchez une extrémité d'un cable RF à la sortie TV/VCR du Mediamaster et l'autre extrémité à l'entrée RF du magnétoscope.
• Branchez une extrémité d'un cable RF à la sortie TV/VCR du magnétoscope et l'autre extrémité à l'entrée RF du téléviseur.
• Allumez votre téléviseur, puis branchez et allumez le Mediamaster.
• Sélectionnez une chaîne de votre magnétoscope et réglez-la à l'aide du Mediamaster. Enregistrez cette chaîne.
• Sélectionnez-la sur votre magnétoscope si vous foulez enregistrer une chaîne numérique.

Installation initiale

Informations generales

Une fois que le Mediamaster est connecté correctement, vous devez procéder à l'installation initiale. Au cours de cette méthode, des informations utiles s'afficheront au bas des menus.

La touche select est toujours utilisée pour confirmer une sélection dans les menus et son utilisation vous permet de passer automatiquement à l'etape suivante de l'installation. Toutefois, vous devrez souvent entraître plusieurs valeurs dans un menu. Effectuez d'abord toutes les modifications nécessaires. Confirmez les ensuite simultanément en appuyant sur la touche select.

• Vous pouvez toujours returner au menu précédent à l'aide de la touche back.
  Utilisez les touches▼▲ pour vous déplacer d'une ligne vers le haut ou vers le bas.
  Utilisez les touches pour modifier des parametes.
• Utilisez également les touches numériques de la télécommande pour entraire des valeurs numériques.

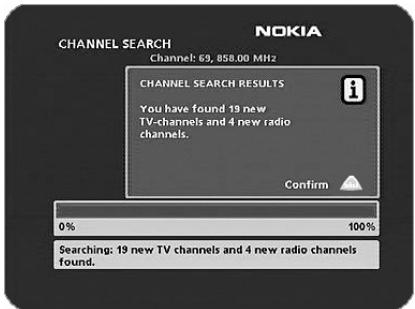

Première mise sous tension et démarrage

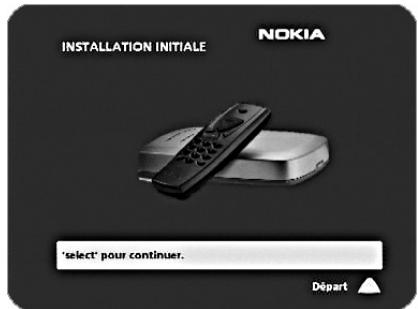

• Branchez votre Mediamaster; le menu "Installation initiale" s'affiche.

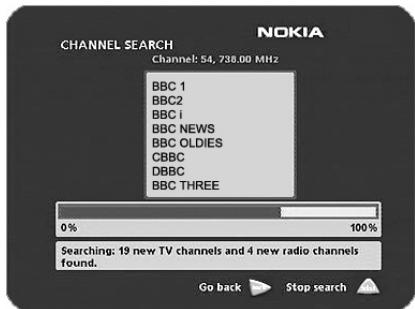

• Appuyez sur select pour poursuivre la recherche des chaînes.

Le menu reste affchépendant toute la durée de recherche des chaînes de télévision ou des stations de radio.

Toutes les chaînes trouvées sont répertoriées à l'écran.

Remarque : la recherche peut prendre plusieurs minutes. Vous pouvez annuler la recherche à tout moment en appuyant sur la touche select.

Lorsque la procédure de recherche prend fin, un message vous indique le nombre de chaînes de télévision et de stations de radio trouvées.

• Appuyez sur select pour continuer à regarder des chaînes numériques.
• Vous pouvez désactiver les lignes horizontales/verticales des dossiers qui apparaissent de manière superposée sur l'écran de votre téléviseur en appuyant sur la touche back de la télécommande. Ces dossiers sont appelés le Navi Bars. Des détails sur ces dossiers sont fournis plus loin dans ce manuel.

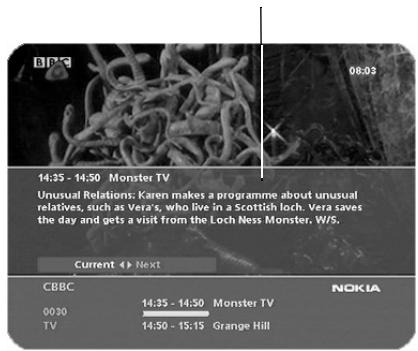

Visualisation de la télévision et écoute de la radio

Informations generales

Le Mediamaster vous permet de regarder des chaînes de télévision numériques et d'écouter des stations de radio numériques.

• Si aucune chaîne de TV n'apparait automatiquement après l'installation initiale, appuyez sur une touche numérique, ou remontez et descendez à l'aide du curseur vers le haut et du curseur vers le bas pour sélectionner une chaîne.
• SiILA ne fonctionne pas, ouvre le Navi Bars à l'aide de la touche select.
• Accédez au dossier "Chânes TV" et Sélectionnez une châne. Pour plus d'informations sur le Navi Bars, reportez-vous à la page 14. Vous avez la possibilité de quitter un menu à tout moment sans enregistrer les paramètres, en appuyant sur la touche back.

Information programme

Le Mediamaster peut afficher des informations concernant les programmes TV et radio en cours de diffusion ou les programmes suivants.

Certaines des fonctions avancées décrites ne peuvent être utilisées que si elles font partie des informations de programme transmises par les radio/télédiffuseurs.

Lorsque vous changez de chaîne, un bandeau d'informations sur les programmes apparait pendant quelques secondes. Vous pouvez également appuyer sur la touche info en mode de visualisation de la télévision pour afficher le bandeau.

Ces informations peuvent etre les suivantes :

• l'heure
• une liste de chaînes
• le nom et le numéro de la chaîne
• le nom du programme en cours et du programme suivant
• l'heure de début et de fin du programme en cours
• une barre indiquant le temps écoué pour le programme en cours
• l'heure de début et de fin du programme suivant

Appuyez à nouveau sur la touche info pour afficher le bandeau d'informations supplémentaires. Vous pouvez utiliser le curseur vers la gauche ou vers la croite pour afficher les informations du programme en cours ou celles du programme suivant.

Si toutes les informations n'apparaissent pas, utilisez le curseur vers le haut ou vers le bas pour visualiser la suite du texte sur la page suivante.

Appuyez sur la touche info ou back pour continuer à regarder la télévision ou à écouter la radio.

Visualisation de la télévision et écoute de la radio

Si vous étés en mode d'écoute de la radio et que vous n'appuyez sur aucune touche de la télécommande, l'image s'efface au bout d'un certain temps.

Si la transmission ne comprend pas d'informations sur le programme, le message "Pas d'information disponible" s'affiche à l'écran.

Informations supplémentaires relatives aux programmes

Paramètres temporaires

En appuyant sur la touche opt, vous ouvrez un menu vous permettant de définir des paramètres temporaires pour la chaîne que vous étés en train de regarder. Si vous quittez cette chaîne puis y returnez ultérieurement, vos paramètres temporaires seront supprimés.

Langue audio

Si cette option est disponible, vous pouvez effectuer une selection parmi les différentes langues en cours de diffusion.

Langue des sous-titres

Si cette option est disponible, vous pouvez effectuer une sélection parmi les différentes langues utilisées pour les sous-titrages.

Format d'image

Si vous n'avez pas de grand écran et que vous regardez une transmission pour grand écran, vous pouvez selectionner le mode "Plein écran" ou "Letterbox" pour changer le format d'affichage. Le mode "Plein écran" permet à l'image d'accuper la totalité de l'écran verticalément, mais tronque certaines informations situées à gauche et à droite de l'image.

En mode "Letterbox", l'image est complète, mais des bandes noires apparaisSENT en haut et en bas de l'écran.

• Appuyez sur la touche opt ou back pour returner au mode TV/ radio.

Equipement externe

La touche 0 (zéro) vous permet de basculer entre le Mediamaster et tout autre équipement externe, comme un magnétoscope (celui-ci doit être sous tension).

Cette fonction n'est pas nécessairement disponible sur tous les modèles de téléviseurs et de magnétoscopes.

Remarque : cela est également valable uniquement lorsque les unités sont connectées à l'aide de cables PERITEL, et non si elles sont connectées avec des cables RF.

Visualisation de la télévision et écoute de la radio

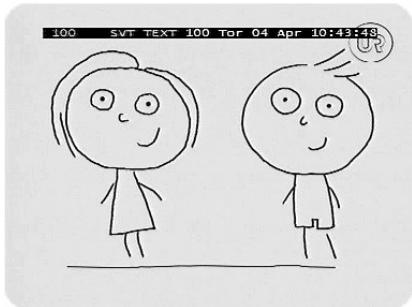

Télétexte

En appuyant sur la touche txt, vous ouvrez une page de télétexte, si du télétexte est transmis pour cette chaine. Sélectionnez les pages à l'aide des touches numériques de la télécommande (Fig. 1).

Voussoupiezégalement accederapidementauxdifferentes optionsdepageproposeesdanslespagesenutilisantlecurseurversla gaucheouversladoite.

• Pour acceder à une page, Sélectionnez son numéro et appuyez sur select.
• Pour basculer entre les deux dernières pages affichées, appuyez sur la touche "0".
• Appuyez sur la touche info pour masquer tout le contenu d'une page de télétexte, à l'exception de son titre (Fig. 2).
• Une page de télétexte peutContainir des pages secondaires. Leur numero apparait alors dans la partie inférieure de l'écran (Fig. 3). Appuyez sur la touche select pour afficher une page secondaire lorsqu'aucun numero de page n'apparait en surbrillation. Accedez aux différentes pages secondaires à l'aide du curseur vers la gauche ou vers la droite.

Remarque : un certain temps peut s'écouler avant que toutes les pages secondaires seront disponibles pour la sélection.

• Appuyez sur la touche txt ou back pour revenir au mode TV/ radio.

Le curseur vers le haut ou vers le bas vous permit d'afficher la page de télétexte suivante ou precedente.

Figure 1

Figure 2

Figure 3. Numeros des pages

Navi Bars

Utilisation du Navi Bars

Le Navi Bars vous permet de sélectionner des chaînes de télévision et des stations de radio et de modifier des paramètres.

1. Appuyez sur la touche select pour afficher le Navi Bars et sur la touche back pour le masquer.
2. Lorsque le Navi Bars est affché, vous pouvez vous déplacer à l'aide des touches▼▲ ◆fléchéées.

La barre horizontally contient des dossiers, tels que Toutes les TV, Installer, Toutes Radios, etc. Chaque dossier contient un ou plusieurs signets.

• Pour déplacer un dossier, appuyez sur
• Lorsqu'un dossier est mis en surbrillance, les signets apparaisent.
• Pour sélectionner un signet, appuyez sur
• Pour confirmer la sélection ou pour ouvrir un signet, appuyez sur la touche select.

En dessous de la barre de dossiers horizontally apparaît une zone d'informations relative au signet mis en surbrillance.

Lorsque vous faites défilier les chaînes de télévision ou les stations de radio, les programmes peuvent être marqués des symboles suivants :

= chaîne non encore regardée
= chaîne verrouillée par l'utilisateur
= chaîne cryptée

La touche Info permet d'afficher des informations supplémentaires, le cas échéant, sur le programme ou la fonction en surbrillance.

La touche opt permet d'obtenir des informations détaillées sur le signet de programme de télévision ou de radio mis en surbrillation.

Si vous ouvrez le Navi Bars et n'appuyez sur aucune touche de la télécommande, le Navi Bars se ferme automatiquement au bout de 30 secondes.

Navi Bars

Dossier "Installer"

Chacun des signets du dossier "Installer" contient des menus à partir desquels vous pouvez modifier les paramétres du Mediamaster.

Pour acceder à certains de ces menus, vous devez entrer votre code d'accès.

Ce code a ete prdefini en usine avec la valeur 1234.

Les dossiers "Installer" ne peuvent pas etre supprimés.

Dossier "Préférences utiliser"

Durée du bandeau

Lorsque vous changez de chaîne, des informations s'affichent pendant quelques secondes. Vous pouvez seLECTIONner la durée d'affichage du bandeau.

Durée d'affichage de l'indicateur de volume

Selectionne la durée d'affichage de l'indicateur à l'écran.

1ere langue des sous-titres

Si vous scélectionné l'option "Visible" pour le sous-titrage et que plusieurs langues sont disponibles, vous pouvez désirer une langue principale.

Langue audio préfééré

Si plusieurs langues audio sont transmises, vous pouvez selectionner la langue principale.

Langue des menus

Sélectionnez la langue dans laquelle vous souhaitez que les menus s'affichtent.

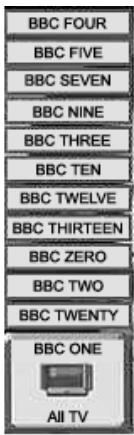

Liste personnelle avec icones

Pour raccourcir l'affichage des listedes TV et Radio, vous pouvez masquer les icônes tout en gardant les noms des chaînes.

Iconesvisibles

Icones invisibles

Navi Bars

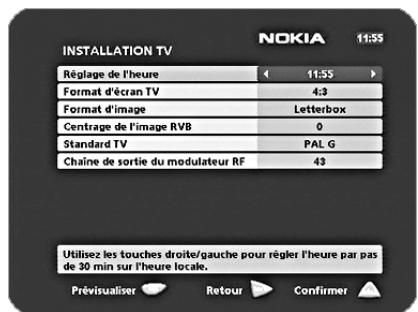

Dossier "Config.TV"

Réglage de l'heure

Vous pouvez régler l'heure à l'aide des touches par tranche de ± 1 / 2 heures.

Format d'écran TV

Selectionne z le format d'écran de votre téléviseur.

Le format d'image 4:3 est le format standard de la plupart des écrans.

Pour les grands écrans, Sélectionnéz le format 16:9.

Appuyez sur opt pour acceder à un programme TV en arrêté-plan à partir duquel vous pouvez visualiser instantanément le résultat de votrechoix.

Format d'image

Si vous n'avez pas de grand écran et que vous regardez une transmission pour grand écran, vous pouvez seLECTIONner le mode "Plein écran" ou "Letterbox" pour changer le format d'affichage. Le mode "Plein écran" permet à l'image d'accuper la totalité de l'écran verticalément, mais tronque certaines informations situées à gauche et à droite de l'image.

En mode "Letterbox", l'image est complète, mais des bandes noires apparaissent en haut et en bas de l'écran.

• Appuyez sur la touche back pour revenir au mode TV/radio.

Centrage de I'image RVB

Réglez la position horizontal des menus avec les touches

'Plein écran'

'Letterbox'

Standard TV

Si le Mediamaster est connecté au téléviseur à l'aide d'un cable RF, vous risquez d'avoir besoin de selectionner le système de transmission TV approprié en fonction de la norme utilisée.

Selectionnez PAL G si vous utilisez le Mediamaster en dehors du Royaume-Uni et de la France.

Selectionnez PAL I si vous l'utilise au Royaume-Uni.

Selectionnez SECAM si vous l'utilise en France.

Chaine de sortie du modulateur RF

Sélectionnez cette option si vous doivent changier la châne RF.

Remarque: la chaîne 43 est prédéfinie en usine.

Lorsque vous modifiez le numéro de la chaîne RF, vous devez aussi changer cette valeur sur le téléviseur pour pouvoir recevoir des images et du son.

Navi Bars

Dossier "Editor listes"

Le dossier TV peutContainir un grand nombre de chaînes. En créant vos propreslistedes,vouspouvezfaciliterletraitementdeschaînes. Cesenusyouperméttendecréeretde modifierleslistedesde préférencesdechaînes.

SLECTIONNER une liste

Si vous avez plusieurs listes et que vous souhaitez les modifier, selectionnéz la liste voulue à l'aide des touches

Créerliste

Creez vos propres listes contenant les chaînes que vous regardez le plus souvent. Attribuez à chaque liste un nom spécifique, par exemple, "Actualités" ou "Enfants". Les nouvelles listes créées apparaissent sous la forme d'un nouveau dossier dans la partie horizontale du Navi Bars.

Lorsque vous sélectionnez une liste, vous ne<voyez que les chaînes qu'elle contient.

Voussupouvzcrierdeslistesdistinctescourleschainedesételevisionet lesstationsde radio.

Entrer le nom d'une liste

• Appuyez sur la touche numérique correspondant au caractère souhaité : une fois pour obtenir le premier caractère, deux fois pour le second et ainsi de suite...
• Avant de saisir le caractère suivant, attendez un court instant que le curseur se déplace automatiquement à la position suivante.
• Les caractères disponibles sont répertoriés ci-dessous.

1 *#&%=,!=;+-]/\(@^1 6 m no 60 0 N o 0
2 abc2AAAAHAa 7 p qrs7S
3 def3EEE tuv8UU
4 ghi4fll 9 wxyz9
5 jkl5 0 espace et 0

Utilisez la touche opt pour activer ou désactiver les majuscules.
- Pour insérer un espace, appuyez sur la touche numérique 0.
- Si vous faites une erreur, vous pouvez supprimer des caractères en appuyant sur la touche txt autant de fois que nécessaire.
- Lorsque vous avez attribué un nom à la liste, appuyez sur la touche select.
- Pour ajouter des chaînes à la liste, allez dans "Ajout/Effacement de chaînes".

Navi Bars

Effacer la liste sélectionné

Si vous souhaitez supprimer définitivement une liste, Sélectionnezla d'abord avec les touches sur la ligne " Sélectionner une liste". Accédez ensuite à l'option "Effacer la liste sélectionnée" et supprimez-la.

Renommer la liste sélectionnée

Attribuez un nouveau nom à la liste. Reportez-vous à la section "Créer liste" à la page précédente.

Ajout/Effacement de chaînes

Ce menu vous permet d'ajouter et de supprimer des chaînes de télévision/stations de radio de vos listed.

Appuyez sur la touche info pour ajouter ou supprimer une chaîne de la liste. Le carré apparaissant à droite d'une ligne est vide lorsqu'une chaîne a été supprimée et contient un "√" lorsqu'une chaîne a été ajoutée. Trois symboles différents peuvent apparaître à côté du nom de la chaîne : * pour une nouvelle chaîne pas encore visité, ⊙ pour une chaîne verrouillée par l'utilisateur et ⊙ pour une chaîne cryptée.

• Sélectionnez la chaîne souhaïée à l'aide des touches ▲
• Appuyez sur la touche opt pour prévisualiser la chaîne.
• Ajoutez ou supprimez une chaîne en appuyant sur la touche info.
• Lorsque vous avez fini, confirmez les sélections et quitterze le menu en appuyant sur la touche select.

Réorganiser les chaînes

Cette option vous permet d'organiser l'ordre des chaînes dans vos listes.

• A l'aide de la touche , marquez la chaîne que vous souhaitez déplacer vers une nouvelle position.
• Déplacez la chaîne vers la position désirée à l'aide des touches ▼, puis appuyez sur la touche ▲.
• Appuyez sur la touche select pour confirmer la nouvelle position.

Navi Bars

Verrouiller des chaînes

Pour pouvoir acceder à ce menu, vous doivent entrier toute code d'accès.

Ce code a ete prdefini en usine avec la valeur 1234.

Vous pouvez verrouiller (puis déverrouiller) des chaînes figurant dans n'importe qu'elle liste afin d'empêcher vos enfants de les regarder.

• Sélectionné la chaîne que vous pouze verrouiller, puis appuyez sur la touche info. Répétez cette procédure pour chaque chaîne à verrouiller.
• Appuyez sur la touche opt pour prévisualiser la chaîne.
• Appuyez sur la touche select pour confirmer l'opération.

Une chaîne verrouillée est signalée par le symbole "⊗".

Vou devez entrer voire code d'accès avant de regarder une chaîne verrouillée.

Dossier "Recherche"

A utiliser si vous désírez effectuer une recherche de chaînes plus tard.

La recherche de chaînes peut être effectuee de différentes manières : recherche automatique, manuelle ou manuelle avancée.

Recherche automatique

• Mettez la ligne en surbrillance et appuyez sur la touche select pour lancer la recherche.

Recherche manuelle:

Chaîne : sélectionnez la chaîne que vous désirez rechercher.

Recherche par réseau : sélectionnez "Oui" si vous désirez effectuer la recherche sur toutes les fréquences d'un réseau spécifique.

• Appuyez sur select pour commencer la recherche des chaînes.

Navi Bars

Recherche manuelle avancée

Vouss pouvez utiliser ce menu pour charger les données des chaînes spéciales (par exemple les chaînes SCPC ou non compatibles DVB). Elles seront plus facilement trouvées si tous les paramètres relatifs au PID sont remplis.

Chaîne : sélectionnez la chaîne que vous désirez rechercher.

PID Video : indiquez le PID (Packet Identifier) du signal video.

PID Audio : indiquez le PID (Packet Identifier) du signal audio.

PID PCR : indiquez le PID (Packet Identifier) du PCR (Program Clock Reference).

• Appuyez sur la touche select pour régler les paramètres disponibles. Un nom est général automatiquement pour les chaînes créées à l'aide de la recherche manuelle avancée, par exemple P0001 pour la première chaîne, P0002 pour la seconde, etc.
• Pour enregistrer la nouvelle chaine, appuyez sur la touche select, sinon appuyez sur la touche back.

Dossier "Code accès"

Verrouillage du terminal

Pour pouvoir acceder à ce menu, vous doivent entrier votre code d'accès.

Ce code a ete predefini en usine avec la valeur 1234.

Si vous scélectionné le paramètre "Oui", vous devrez entraître vos code d'accès à chaque activation du Mediamaster.

Contrôle de l'âge

Si vous poulez que tous les utilisateurs puissant acceder à tous les programmes disponibles, Sélectionnez la valeur "Non".

Si vous sélectionné "Oui", vous pouvez verrouiller les programmes qui ne convennent pas aux enfants.

Limin d'age

Sélectionnez une limite d'âge comprise entre 3 et 18 ans sur la ligne qui apparaît.

Remarque : vous doivent savoir que tous les fournisseurs de services ne disposent pas des codes requis pour ces fonctions dans leurs transmissions.

Changer le code d'accès

You pouvez changer le code d'accès standard 1234.

Remarque : n'oubliez pas votre code d'accès car sans lui, il est impossible d'acceder aux fonctions qui le requièrent.

Si vous ne vous souvenez plus de ce code, vous doivent contacter le Support Nokia.

Navi Bars

Dossier "Maintenance"

Information système

Le dossier "Maintenance" vous fournit des informations générales sur la version du matériel et du logiciel utilisé par votre Mediamaster.

Réinstallation

Utilisez cette option uniquement si vous devez effectuer à nouveau une installation complète du logiciel. Si vous continuez, tous les paramétres existants, le code d'accès, les listedes de préférences, etc., seront supprimés.

Si vous ne souhaitez pas procéder à une nouvelle installation, vous pouvez quitter ce menu lorsqu'el'advertisement est affché, en appuyant sur la touche "back".

Mise à jour du logiciel

Votre Mediamaster vous informe de temps à autre de l'arrivee de nouvelles mises à niveau de logiciel à l'aide d'informations transmises par l'interneniaire de votre antenner terrestre.

Un message apparait à l'écran de votre téléviseur et vous demande d'appuyer sur la touche select pour démarrer le téléchargement. Nous vous conseillons vivement d'accepter le téléchargement car il peut vous permettre de receivevoir de nouvelles fonctionnalités et/ou services mis à votre disposition. Vous pouvez decide de reporter le téléchargement à un moment plus opportun à l'aide de la touche back. Le message apparaitra à nouveau à condition que le logiciel soit toujours en cours de diffusion.

Remarque : ces messages ne s'affichent que si vous Mediamaster a été activé.

Nous vous recommendons demettrevoirmediamasterenmode veille lorsqueyoune l'utilisez pas.

Lorsque la nouvelle version de logiciel es téléchargee, tous vos parametes existants, votre code d'accès, vos listedes de préférences, etc., seront supprimés.

Remarque: la mise à jour peut prendre un certain temps.

Ne mettez jamais le Mediamaster hors tension, n'utilise pas la télécommande, et ne débranchez jamais le cable de l'antenne au cours du téléchargement car vous risquez d'endommager le logiciel et le récepteur devra être envoyé en réparation.

Caracteristiques techniques

Normes de transmission DVB, MPEG 2, OFDM

Panneau avant

Une DEL

Entrée RF, sortie du modulator

Connecteur d'entrée/sortinge	IEC femelle / IEC malse
Fréquence d'entrée RF	174-300 MHz et 474-862 MHz
Niveau d'alimentation en entrée RF	De 78 à -30 dBm
Impédance RF	75 Ω
Gamage de fréquences	Boucle 47-862 MHz

Gamage de fréquences

Modulateur RF 471, 25-855, 25 MHz

Chaine de sortie CH 21-69

Chaîne prédéfinie 43

Signal de sortie PAL I, G et SECAM

Démodulation 2k et 8k

PERITEL TV

Sortie video 1 Vcc (±1 dB) / 75 Ω

Sortie audio 0,5 Vrms / RL >10 kΩ

Sortie RVB RVB interne

Largeur de bande RVB 5,8 MHz ±3 dB

Sortie à suppression rapide Interne

Sortie statut 0/6/12 V / RL >10 kΩ

Bloc d'alimentation externe

Entree 220-240 V, CA, 50-60 Hz

Consommation max 9 W

Consommation en mode veille

max 9 W

max 2 W

Données générales

Le code, la variante et le numéro de série sont indiqués sur une étiquette située au-dessous du récepteur.

Alimentation en courant continu du Mediamaster 10-18V, 8 W max.

Température de fonctionnement De +5^ à +45^

Température de stockage De - 40 °C à +65 °C

Humidité De 25 à 75% (humidité relative)

Distance maximale de fonctionnement de la télécommande

Dimensions (L x l x h) 167 x 165 x 40 mm

Licence octroyée à l'utilisateur final du logiciel Nokia Mediamaster

IMPORTANT : LIsez ATTENTIVEMENT CE DOCUMENT AVANT D'UTILISER LE LOGICIEL CONTRAT DE LICENCE DE LOGICIEL NOKIA CORPORATION, NOKIA HOME COMMUNICATIONS POUR L'UTILISATEUR FINAL

Le present Contrat de licence de logiciel ("Contrat") a eté établi entre Yous (personne physique ou morale), l'utilisateur final, et Nokia Corporation, Nokia Home Communications ("Nokia"). Par ce Contrat, Yous été autorisé à utiliser le Logiciel mentionné dans la Clause 1 ci-dessous et inclus dans ce récepteur de TV numérique Nokia. Ce Contrat a pour objet la concession de droits à l'utilisateur final et n'a pas pour object la vente.

Lise antentifie ce Contrat avant dutilisre le Logiciel. Lorsque you utilisece recepteur de TV numerie Nokia, Youe acceptez les conditions de ce Contrat. Si You ne les acceptez pas toutes, renvoyez ce recepteur de TV numerie Nokia alsine que la documentation s y rapportant au revendure aprouc duquel you l'avea achet. VOUS RECONAISSEZ, PAR L'UTILISATION DU LOGICIEL, AVOIR PRIS CONNAISSANCE DE CE CONTRAT, L'avoIR COMPRIS ET EN ACCEPTER LES CONDITIONS.

1. LOGICIEL. Dans le cadre de ce Contrat, le terme "Logiciel" signifie, à la fois: (i) le produit logiciel identifié ci-dessus (ii) les images numériques, les photographies stockées, les images clipart ou les autres œuvres artistiques ("Fichiers stockés") (iii) les documents écrites explicatifs associés ainsi que toute autre documentation possible s'y rapportant ("Documentation"); (iv) les polices et (v) les révisions, les versions modifiées, les mises à jour, les ajouts et les copies du Logiciel, pour lesquels Nokia Vous a délivré, le cas échéant, une licence selon les termes du present Contrat.

2. DROITS DE L'UTILISATEUR FINAL. Nokia Vous concède des droits d'utilisateur final non exclusifs et non transférables pour l'utilisation du Logiciel uniquement sur ce récepteur de TV numérique Nokia.

3. LIMITATIONS DES DROITS DE L'UTILISATEUR FINAL. Vous ne pouvez pas copier ou distribuer le Logiciel ou réaliser des œuvres dérivées de Ceui-ci, excepté dans les conditions suivantes :

(a) Vous pouvez transférer tous Vos droits relatifs au Logiciel lorsque Vous transfrez de manière permanente ce récepteur de TV numérique Nokia, à condition de transférer le récepteur ainsi que toute la Documentation s' rapportant, de ne conserve aucune copie et que le destinataire accepte les conditions de ce Contrat.

(b) Vous ne pouvez pas utiliser, modifier, traduire, réproduire ou transférer le droit d'utilisation du Logiciel ni copier le Logiciel au-delà des cas prévus dans le present Contrat.

(c) You ne pouce pas vendre, excepte dans les conditions définies dans laClause 3 (a), céder, louser ou préter le Logiciel, ni accorder une sous-licence pour celui-ci.

(d) Vous ne pouvez pas décompiler, désassembler, effecteur l'ingénierie inverse du code source du Logiciel, ni effectuer toute autre tentative de découverte de celui-ci sauf dans les cas et selon les conditions expressement prévues par la loi, ni créé des oeuvres dérivées du Logiciel.

(e) Sauf disposition contraire spécifiée dans la Documentation, Vous ne pouvez pas afficher, modifier, reproductive ou distribuer l'un des Fichiers stockés contens dans le Logiciel. Si, dans la Documentation, il est indiqué que Vous étés autorisé à afficher ces Fichiers, Vous ne pouvez pas les distribuer de manière autonome, dans les cas où les Fichiers stockés constituent la valeur principale du produit distribué. Vous doivent consulter les fichiers "Readme" (Lisezmoi) associés (le cas échéant) aux Fichiers stockés que Vous utilisez pour vérifier les droits dont Vous disposez concernant ces éléments. Les Fichiers stockés ne peuvent pas être utilisés dans le but de produit du matériel diffamatoire, frauduleux, contrefait, obscène ou pornographique, ni d'une toute autre manière ilegale. Vous ne pouvez pas faire enregistrer ni revendiquer des droits sur les Fichiers stockés ni sur les œuvres dérivées s'y rapportant.

(f) Vous acceptez d'utiliser le Logiciel uniquement en conformité avec toutes les lois en vigueur dans le pays dans lequel Vous utilisez le Logiciel, y compris, et de façon non limitative, en conformité avec les restrictions applicables en matière de droits d'auteur et d'autres droits de propriété intellectuelle.

1. DROITS D'AUTEUR. Le Logiciel ainsi que tous les droits, et notamment les droits de propriété s'y rapportant, appariennant à Nokia et/ou à ses donneurs de licence et sociétés associées et sont protégés par les conventions internationales ainsi que par toutes les lois en vigueur dans le pays dans lequel le Logiciel est utilisé. La structure, l'architecture et le code du Logiciel constituent des secrets de fabrication précieux et des informations confidentielles de Nokia et/ou de ses donneurs de licence et sociétés associées. Vous ne doivent pas copier le Logiciel.

2. ENETREE EN VIGUEUR ET RESILIATION DU CONTRAT. Ce Contrat entre en vigueur à la date de la première utilisation de ce récepteur de TV numérique Nokia. Vous pouvezmettre fin à ce Contrat à tout moment en renvoyant, à Vos frais, ce récepteur de TV numérique Nokia et tout matériel associé fournir Pokia.Vos droits d'utilisateur final prenrent fin automatiquement et immédiatement sans besoin de préavis de Nokia si You ne respectez pas l'une des conditions stipulées dans ce Contrat. Dans ce cas, Vous doivent renvoyer immédiametert, à Vos frais, ce récepteur de TV numérique Nokia et le matériel associé fournir Pokia au revendeur auprès duquel vous l'avez acheté.

3. ABSENCE D'AUTRE OBLIGATION. Ce contrat déscrit l'intégralité des obligations de Nokia.

4. LIMITATION DE RESPONSABLITE. DANS LES LIMITES PREVUES PAR LA LOI EN VIGueur, NOKIA, SES EMPLOYES, SES DONNEURS DE LICENCE OU SOCIÉTIES AFFILIÉES NE SAURAIENT, EN AUCUN CAS, ETRE TENUS POUR RESPONSABLES DE PERTES DE BENEFICES, DE REVENU, DE VENTES, DE DONNÉES OU DE COUTS D'APPROVISIONNEMENT DE PRODUITS OU DE SERVICES DE SUBSTITUTION, DE DOMMAGE MATERIEL, DE BLESSURE CORPORELLE, D'INTERRUPTION D'ACTIVITE, DE PERTE D'INFORMATIONS

COMMERCIALES OU DE DOMMAGES SPECIAUX, DIRECTCS, INDIRECTCS, ACCIDENTELS, ECONOMIQUES, DE COUVERTURE, SPECIFIQUES, DE DOMMAGES-INTERETS, QUEULE QU'EN SOIT LEUR CAUSE, ET QU'ILS SURVIENNENT DANS LE CADRE D'un CONTRAT, SUITE A UN PREJUDICE,UNE NEGLIGENCE OU TOUTE AUTRE THEORIE DE RESPONSABILITE RÉSULTANT DE L'UTILISATION OU DE L'INCAPACITE A UTILISER LE LOGICIÉL, MEME SI NOKIA,SES DONNEURS DE LICENCE OU SES sociétÉS AFFILIÉES SONT AvertIS DE LA POSSIBILITE DE TELS DOMMAGES. CERTAINS PAYS/ETATS/JURIDICIES NE PERMETTENT PAS L'EXCLUSION DE RESPONSABILITE,MAIS PEUVENT AUTORISER SA LIMITATION.SITTEL EST LE CAS,LA RESPONSABILITE DE NOKIA,DE SES EMPLOYES,DE SES DONNEURS DE LICENCE OU DE SES sociétÉS AFFILIÉES,EST EXPRESSEMENT LIMITEA A 50 USD.

La présente clause est sans préjudice de l'application des dispositions imperatives de protection des consommateurs. Nokia agit pour le compte de ses employés, donneurs de licence ou sociétés associées aux fins de renonciation, d'exclusion et/ou de restriction des obligations et responsabilités, conformément à la clause 7 du present Contrat, mais àaucun autre égard ni àaucune autre fin.

1. CONTROLE A L'EXPORTATION. Le Logiciel, y compris ses données techniques, est constitué d'élements logiciels de cryptography sousuis aux contrôts à l'exportation par la réglementation americaine sur l'exportation ("EAR") et est susceptible de faire l'objet de contrôtes à l'importation et à l'exportation également dans d'autres pays. La réglementation EAR interdisit l'usage du Logiciel et des données techniques qu'il contenti par un "Etat Utilisateur final", comme définiti ci-après, sans licence de la part du Gouvernement des États-Unis. La section 772 de la réglementation EAR définit l"Etat Utilisateur final" comme "totale administration, collectivité publique, locale, régionale ou centrale ou toute autre entité exerçant des fonctions publiques; notamment les institutions publiques de recherche, les organismes gouvernementaux ou leurs unités distinctes (comme défini dans la section 772 de la réglementation EAR) impliqués dans la fabrication ou la distribution de produits ou de services controlés dans le cadre de la Wassenaar Munitions List, ainsi que les organismes publics internationaux. Sont expressément exclux: toute entité dans le secteur des services (telécommunications et fournisseurs de services Internet; banques et institutions financières; sociétés de transport; sociétés de radio/télédiffusion ou de spectacles; organismes de formation; organismes Médicaux et sanitaires; commercés au détail ou grossistes; entités industrielles ou producteurs non impliquées dans la fabrication ou la distribution de produits ou de services contrôts dans le cadre de la Wassenaar Munitions List). 'Vous acceptez de vous conformer strictement à la réglementation en vigueur pour l'importation et l'exportation et Vous reconnaissé être responsable de l'obtention de licences à l'exportation, à la reexportation, au transfert ou à l'importation du Logiciel. Vous déclarée aussi ne pas été un "Etat Utilisateur final" comme définiti ci-dessus et ne pas transférer le Logiciel à un "Etat Utilisateur final" sans licence.

2. CONTACT. Pour toute question concernant ce Contrat, contactez Nokia à l'adresse suivante:

Ce Contrat est régi par la loi finlandaise. Tous les litiges résultat duprésent Contrat, ou en rapport avec celui-ci, seront de la compétence d'un arbitre unique nommé par la Chambre de Commerce Centrale de Finlande. L'arbitrage se tiendra à Helsinki, en Finlande, et sera effectué en langue anglaise. Si une partie de ce Contrat est déclarée comme nulle et non avenue, celle-ci n'aura pas d'incidence sur la validité du Contrat. Ce Contrat ne peut être modifié que par écrit par un représentant dument autorisé par Nokia.

Ce Contrat constitue l'intégrality de l'accord intervenu entre Nokia et Vous-même relativement au Logiciel et prévaut sur toute discussion, engagements, contrats d'utilisateur final, toute communication ou publicité antérieurs en rapport avec le Logiciel.
