SD 4050 - Lecteur audio MARANTZ - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Enregistreur cassette stéréo
Caractéristiques techniques principales	2 pistes, enregistrement et lecture analogique
Alimentation électrique	AC 120V, 60Hz
Dimensions approximatives	430 mm x 300 mm x 100 mm
Poids	3,5 kg
Compatibilités	Compatible avec les cassettes audio standard
Fonctions principales	Enregistrement, lecture, avance rapide, retour rapide
Entretien et nettoyage	Nettoyage régulier des têtes de lecture et d'enregistrement recommandé
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, réparation par un professionnel recommandée
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales	Modèle vintage, idéal pour les amateurs de musique analogique

FOIRE AUX QUESTIONS - SD 4050 MARANTZ

Comment puis-je connecter mon Marantz SD 4050 à un autre appareil ?

Utilisez les câbles audio appropriés pour connecter les sorties audio du Marantz SD 4050 aux entrées de votre autre appareil, en vous assurant que les connexions sont sécurisées.

Que faire si le Marantz SD 4050 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise de courant fonctionnelle. Si l'appareil ne s'allume toujours pas, essayez un autre câble d'alimentation.

Comment régler le volume sur le Marantz SD 4050 ?

Le volume peut être ajusté à l'aide du bouton de volume situé sur le panneau avant de l'appareil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Le son est distordu, que dois-je faire ?

Vérifiez les connexions des câbles audio pour vous assurer qu'ils sont bien en place. Si le problème persiste, essayez de réduire le volume ou de changer la source audio.

Comment nettoyer le Marantz SD 4050 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants en spray directement sur l'appareil.

Comment supprimer un enregistrement sur le Marantz SD 4050 ?

Pour supprimer un enregistrement, sélectionnez l'enregistrement que vous souhaitez effacer dans le menu et appuyez sur le bouton 'Supprimer' ou 'Effacer'. Confirmez la suppression si cela est demandé.

Le lecteur ne lit pas les cassettes, que faire ?

Assurez-vous que la cassette est insérée correctement et qu'elle n'est pas endommagée. Si le problème persiste, vérifiez si les têtes de lecture nécessitent un nettoyage.

Comment régler les aiguës et les basses sur le Marantz SD 4050 ?

Utilisez les contrôles d'égalisation situés sur le panneau avant pour ajuster les niveaux d'aiguës et de basses selon vos préférences.

Le Marantz SD 4050 émet un bruit de fond, que faire ?

Vérifiez les connexions de vos câbles audio et assurez-vous qu'ils ne sont pas endommagés. Éloignez également l'appareil des sources de bruit électromagnétique, comme les téléviseurs ou les routeurs Wi-Fi.

Comment mettre à jour le firmware du Marantz SD 4050 ?

Visitez le site Web de Marantz pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour le firmware de votre appareil.

MODE D'EMPLOI SD 4050 MARANTZ

Nous vous remercions de votre acquisition de la platine cassette stéreo MARANTZ. MARANTZ présente avec fierté cette platine cassette avancée aux audiophiles et amateurs de musique comme une autre preuve de la recherche intrasigeante du summum en qualité sonore de MARANTZ.

La performance de haute qualité et l'utilisation facile fournissent certainement de nombreuses heures d'excellent prise musical.

TABLE des matières

CHARACTERISTIQUES 15

CONNECTION 15

NOMENCLATURE ET FONCTIONS 16, 17

BANDES CASSETTES 17

SELECTION AUTOMATIQUE DE BANDE 18

LECTURE 18

LECTURE REPLAY 19

ENREGISTREMENT 19

NIVEAU D'ENREGISTREMENT APPROPRIE 20

ENREGISTREMENT SILENCIEUX ET TOUCHE DE PAUSE

D'ENREGISTREMENT (REC MUTE ET REC PAUSE) 20

COPIE 20, 21

FONCTION D'ENREGISTREMENT SYNCHRONISE 21

COMPTEUR DE BANDE 22

SYSTEME DE REDUCTION DE BRUIT DULBY B ET C 22

SYTEME DE MARGE D'EXTENSION DOLBY HX PRO 22

ENTRETIEN 23

REMOTE CONTROL 24

UTILISATION DE LA TELECOMMANDE 24

DEPANNAGE 25

SPECIFICATIONS 25

Connection

• Laisser le système entier (y compris la platine cassette) éteint jusqu'à ce que toutes les connexions entre la platine et les autres appareils soient terminées.

(1) Mode d'emploi 1 (2) Câble audio stéréo 2 (3) Télécommande (RC455SD) 1 (4) piles AA (R6) 2

Mécanisme commandé par ordinateur Système de marge d’extension Dolby HX-PRO Système de réduction de bruit Dolby B et C Double compteur de bande avec indications de lecture à 4 chiffres - Crête-mêtres fluorescents (FL) ■ Sélecteur automatique de bande Copie à 2 vitesses Lecture relaïée Télécommande possible ■ Fonction de commande de la hauteur du son (DECK A)

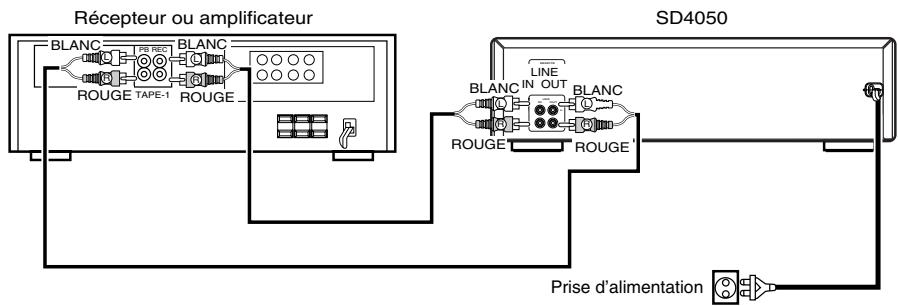

Connexion de la platine à un amplificateur

• Avant de connecter la platine à l'amplificateur, prière de relire le mode d'emploi de l'amplificateur. Utiliser les fiches blanches pour la canal gauche et les fiches rouges pour le canal droit.

Copie de cassette

• La plupart des amplificateurs stéreo et récepteurs ont un circuit de copie de bande de sorte que la copie de bande puisse être effectuée entre deux ou plusieurs platines cassette. Lire le mode d'emploi de l'amplificateur pour obtenir une explication complète sur ce mode de fonctionnement.

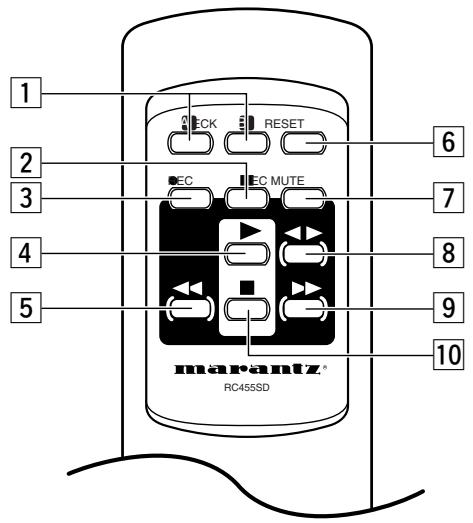

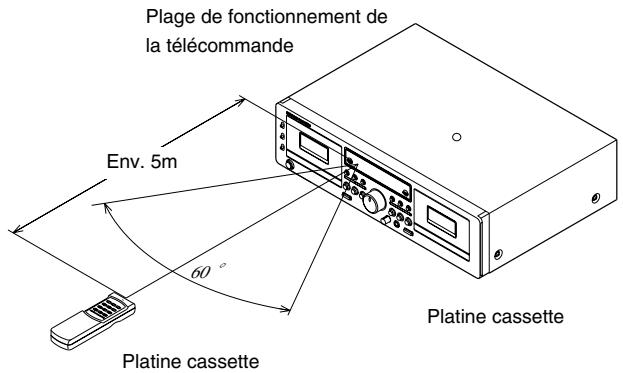

Télécommande

Pour utiliser la télécommande d'ensemble. Les fonctions suivantes de cet appareil Marantz peuvent être commandées à distance : Lecture, Avance rapide, Rembobinage, Arrêt, Enregistrement, Pause d'enregistrement, Enregistrement de silence, Remise à zéro du compteur, Sens de défilament, Platine A, Platine B. Toutefois, les fonctions que vous pouvez commander à distance dépendent du type de télécommande utilisée.

Si cet appareil Marantz doit être commandé par une télécommande capable d'apprentissage, veuillez vous reporter au tableau des codes de commande qui figure à la page 23 de ce mode d'emploi.

Connexion d'un casque

Pour écouter avec un casque, branchez le casque dans la prise casque (PHONES).

Précautions d'installation

Si la platine est placée près d'un amplificateur, TV ou d'un synthétiseur, du bruit (ronflement induit) ou des interférences de battement peuvent se produire, en particulier pendant la réception FM ou AM. Si cela se produit, placer la platine éloignée des autres appareils ou réorienter sa position.

Attention

Un son mécanique est entendu la première fois que l'interrupteur d'alimentation est placé sur "ON" après le branchement du cordon d'alimentation dans une prise. C'est le son du mécanisme de la cassette en cours de réglage en état de fonctionnement correct et ceci est normal. (Lors de l'utilisation d'une prise secteur sur un ampli-tuner ou amplificateur, utiliser une prise non commutée ("UNSWITCHED").)

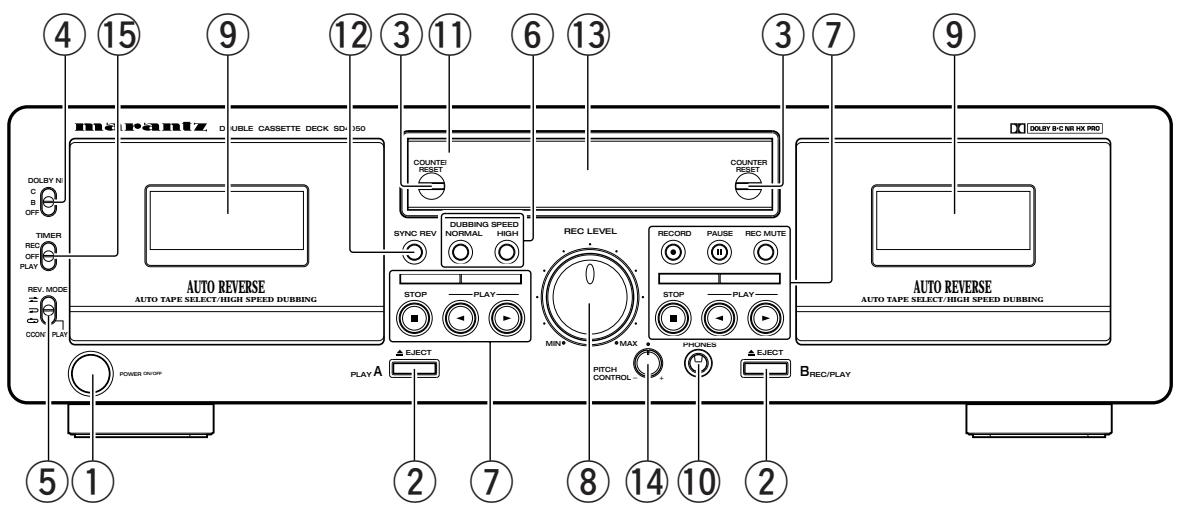

① Interrupteur d'alimentation (POWER)

Appuyer une fois sur cet interrupteur pour allumer la platine cassette et appuyer encore une fois sur cet interrupteur pour l’éteindre.

La platine reste dans le mode d'attente (hors fonctionnement) pendant environ 2 secondes après sa mise sous tension.

② Touche d'éjection (▲ EJECT)

Appuyer sur cette touche pour ouvrir le couvercle du compartiment à cassette. Lorsque la bande défile, appuyer d'abord sur la touche d'arrêt (■) pour arrêter le défillement de la bande, puis appuyer sur la touche d'éjection.

③ Touche de remise à zéro (COUNTER RESET)

Appuyer sur cette touche pour remettre à zéro le compteur.

4 Touche de réduction de bruit DOLBY (DOLBY NR)

Pour enregistrer ou écouter des cassettes avec la réduction de bruit Dolby B ou C, régler ce sélecteur sur la position "B" ou "C". Mettre le sélecteur sur "OFF" lorsque le système Dolby NR n'est pas utilisé.

5 Commutateur de mode inverse (REV mode)

Sélectionner le type de transport de bande. Le mode inverse peut être réglé sur (une face), (les deux faces), (lecture continue).

6 Touches de vitesse de copie (DUBBING SPEED)

Lorsque la touche de vitesse normale (NORMAL) est enfoncée, la copie à vitesse normale commence de la platine A vers la platine B. Appuyer sur la touche de copie à grande vitesse (HIGH) pour effectuer une copie à une vitesse double. Voir la page 20.

7 Touches de défillement de bande

► (PLAY)	Touché de lecture en avant	Enfonceur pour dire une bande en avant.
► (PLAY)	Touché de lecture au contraire	Enfonceur pour dire une bande au contraire.
■ (STOP)	Touché d'arrêt	Enfonceur pour arrêtier la bande dans n'importe quel mode.
► (REW)	Touché de rembobinage	Enfonceur pour un rembobinage rapide.
► (FF)	Touché d'avance rapide	Enfonceur pour une avance rapide.
● (REC) (Platine B seulement)	Touché d'enregistrement	Appuyez en même temps sur la touche REC et sur la touche PLAY pour commander l'enregistrement. Si vous n'appuyez que sur la touche REC, la platine passée en pause d'enregistrement.
REC MUTE (Platine B seulement)	Touché d'enregistrement de silence	En appuyant sur cette touche alors que la platine est en pause d'enregistrement, vous provoquez l'enregistrement d'un silence de 4 secondes sur la bande. Reportez-vous à la page 20.
■ (PAUSE) (Platine B seulement)	Touché de pause d'enregistrement (PAUSE)	Appuyer sur cette touche pour enter dans le mode de pause d'enregistrement à partir du mode d'enregistrement ou du mode d'enregistrement silencieux. Cette touche ne peut être utilisée que pendant l'enregistrement. Voir la page 20.

8 Commande de niveau d'entrée (REC LEVEL)

Ce bouton ajuste le niveau d’entrée d’enregistrement. Il affecte le niveau dans les deux canaux. Voir la page 20.

9 Couvercle du compartiment de la cassette

Les commandes de mouvement de bande ne fonctionnent pas tant que le couvercle n'est pas complètement fermé.

10 Prise de casque d'écoute (PHONES)

Pour une écoute individuelle de la musique sans déranger les autres ou pour contrôler un enregistrement, un casque peut être connecté à cette prise. Utiliser un casque d'une impédance de 8 à 1200 ohms.

Déteur de télécommande

Les fonctions Lecture (PLAY), Avance rapide (FF),

Rembobinage (REW), Arrêt (STOP), Enregistrement (REC),

Pause d'enregistrement (REC PAUSE), Enregistrement de silence (REC MUTE), Sens de défilé (DIRECTION), Remise à zéro du compteur (COUNTER RESET), Platine A (DECK A), Platine B (DECK B) peuvent être commandées grâce au boîtier fourni avec les modèles à bus de commande.

Remarque:

Seule la platine A peut faire l'objet de commande à distance si le boîtier de télécommande ne possède pas de touche de sélection A/B.

Inversion synchronisée de sens de défilament (SYNC REV)

Appuyez sur cette touche pour choisir le mode d'inversion synchronisée. Reportez-vous à la page 21.

Attention:

Lorsque l'interrupteur d'alimentation est dans l'état désactivé, l'appareil est encore connecté à la ligne de tension du secteur.

Prière de s'assurer de débrancher le cordon en quittant la maison, par exemple lors du départ en vacances.

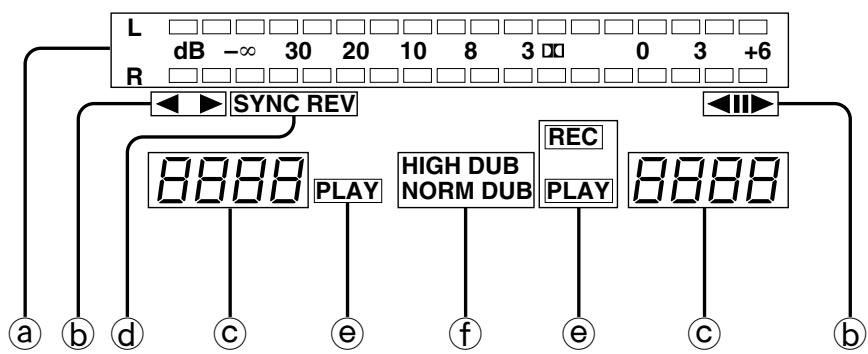

Affichage

Les indicateurs avec un numéro entouré s'allument lorsque la touche correspondante est enfoncée.

Indicateur de niveau créé

Indicateur de sens de défilement de la bande et pause

Affichage du compteur

Indicateur SYNC REV

Indicateur de mode

Indicateur de mode

Bouton PITCH control

Utilisé pour varier la hauteur du son (clé vocale) pendant la lecture d'une cassette. (Seule la hauteur du son de la platine A peut être changée.)

Tournez le bouton PITCH CONTROL dans le sens des aiguilles d'une montre pour augmenter la hauteur du son en augmentant la vitesse de transport de la bande.

Tournez-le dans le sens contraire des aiguilles d'une montre pour diminuer la hauteur du son en diminuant la vitesse de transport de la bande.

Commutateur TIMER (minuterie de lecture/d'enregistrement)

Commutateur permettant de choisir entre la minuterie de lecture et la minuterie d'enregistrement utilisant la minuterie audio.

Réglez ce commutateur sur la position OFF quand vous n'utilisez pas la minuterie de lecture ni d'enregistrement.

Précautions d'utilisation

Cassettes C-120

Les cassettes C-120 ne sont pas recommandées, car elles utilisent une bande très mince qui peut s'emmêler autour du capstan ou galet presseur.

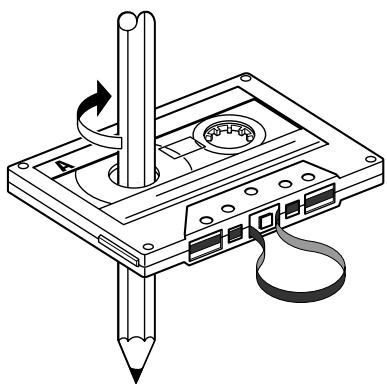

Relâchement de bande

Avant de mettre une bande dans la platine, la tendre avec un crayon ou le bout du doigt. Cette précaution évite à la bande de s’emmêler autour du cabestan ou du galet presseur.

Précautions de stockage

• Ne pas stocker des cassettes dans un endroit où elles sont soumises à:
• une température extrêmement élevée ou un taux d'humidité excessif
• une présence excessive de poussière
• une lumière solaire directe

des champs magnétiques (près de téléviseurs ou enceintes)

• Pour éliminer le relâchement de la bande, stocker les cassettes dans des étuis à cassettes avec des blocages d'axe.

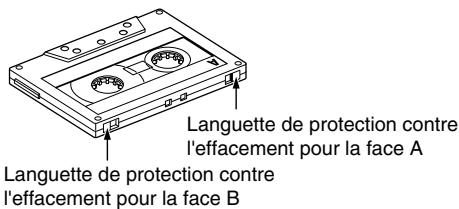

Protection contre l'effacement accidentel

• Toutes les cassettes ont des languettes de protection contre l’effacement pour chaque face. Pour protéger des enregistrements importants contre l’effacement accidentel ou par inadvertance, stérilez la languette correspondante à la face appropriée à l’aide d’un tournevis ou un autre outil.
• Pour enregistrer sur une bande dont les languettes de protection contre l'effacement ont été retirées, couvrez les ouvertures des languettes avec un ruban adhésif.

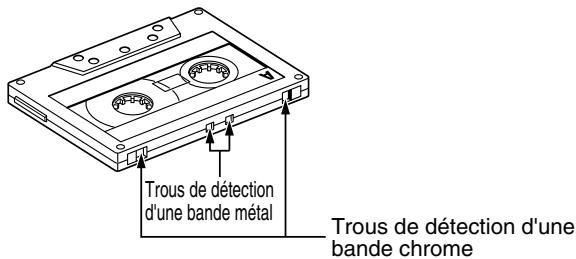

Cette platine à cassette stéréo est pourvue d'un dispositif de sélection automatique de type de bande qui sélectionne automatiquement la préaimagnétisation et l'égalisation idéales pour la cassette utilisée. Cette fonction est obtenue grâce à la présence d'orifices de détection logés dans le compartiment à cassette.

• Si l'on utilise une cassette sans orifices de détection, la platine se réglera automatiquement sur la position NORMAL.

• Les fonctionnements décrits ci-dessous s'appliquent à la platine A et de la même manière à la platine B.
• Mettre sous tension l'amplificateur ou le récepteur.
• Placer le sélecteur de fonction de l'amplificateur ou du récepteur sur la position cassette (TAPE) ou contrôle de bande.

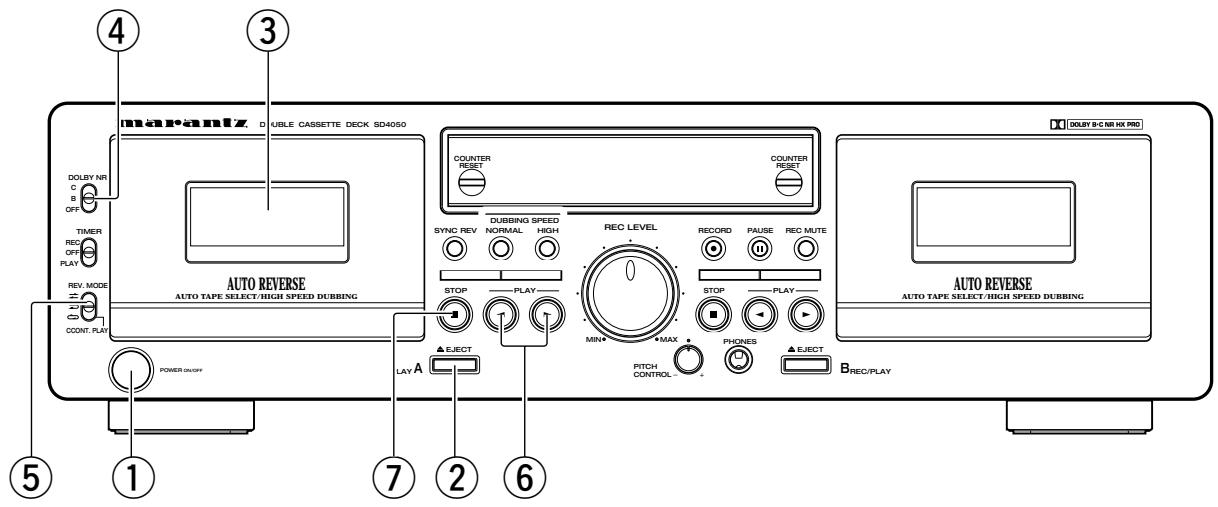

• Les numéros sur l'illustration ci-dessous décrivent l'ordre dans lequel les étapes de fonctionnement sont effectuées.

1. Appuyer sur l'interrupteur d'alimentation (POWER) ① pour le mettre sous tension (ON) ( ).
2. Appuyer sur la touche d'éjection (EJECT) ( ) ② pour ouvrir le couvercle du compartiment à cassette ③.
3. Charger la cassette et refermer le couvercle du compartiment à cassette ③.
4. Lors de l'écoute d'une cassette enregistrée avec la réduction de bruit Dolby, régler le sélection DOLBY NR ④ pour le faire correspondre au système utilisé au moment de l'enregistrement.

1. Appuyer sur la touche de direction ⑤ pour sélectionner le sens de défilement de bande.

Mode	Position des commutateurs
Pour écouter seulement une face	→
Pour écouter une lecture des deux faces.	→
Pour écouter une lecture continue des deux faces et des deux cassettes	→

1. Appuyer sur la touche de lecture (PLAY) ⑥ (« ») pour commencer la lecture.

Sens de défilament	Indicateur
Sens normal	◇
Sens inverse	◇

1. Appuyer sur la touche d'arrêt (STOP) (■) ⑦ pour arrêter la lecture.
2. En mode de lecture continue (REV MODE) règle sur , la lecture des deux faces de la cassette est répétée 5 fois et s'arrête ensuite automatiquement.
3. Si des types différents de réduction de bruit Dolby sont utilisés pour l'enregistrement et la lecture, la réponse de lecture est affectée défavorablement.
4. Lorsque l'alimentation est coupée pendant le défilément de la bande, il peut être impossible de retirer la cassette en appuyant sur la touche d’éjection (▲). Dans ce cas, mettre l’appareil de nouveau sous tension avant d’appuyer sur la touche d’éjection (▲).

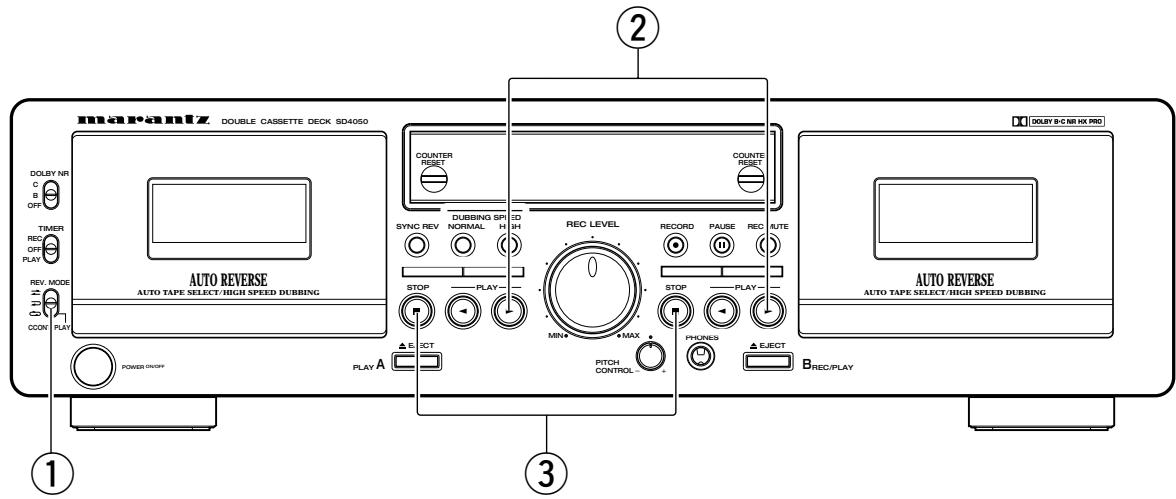

LECTURE RELAYEE (lecture continue des cassettes de la platine A et la platine B)

• Charger une cassette dans la platine A et la platine B et régler correctement le touche Dolby NR.

1. Mode inverse (REV MODE) réglé sur ①.
2. Appuyer sur la touche de lecture ② de la platine à dire.
3. Pour arrêté la lecture relayée, appuyer sur la touche d'arrêt (STOP) (■) ③ de la platine en cours de lecture de bande.
4. La lecture relayée lit les deux platines A et B successivement pendant 5 cycles, après quoi la lecture s'arrête.

(Deck A → Deck B → Deck A → Deck B → Deck A) ou (Deck B → Deck A → Deck B → Deck A → Deck B).

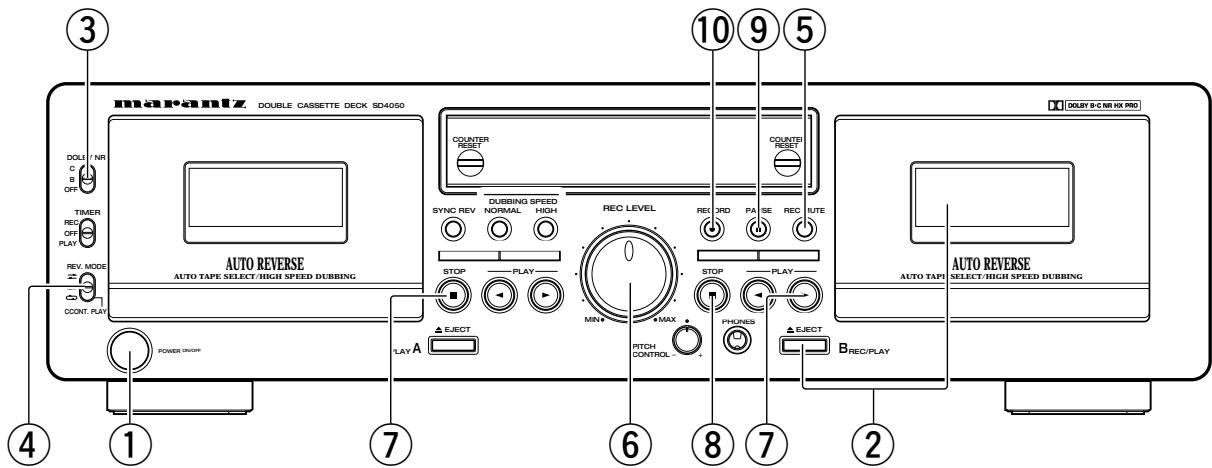

Enregistrement (seulement platine b)

• Brancher l'amplificateur ou récepteur et l'appareil source.
• Placer le sélecteur de fonction de l'amplificateur sur la position SOURCE ou le commutateur de contrôle de bande sur la position OFF.

1. Appuyer sur l'interrupteur d'alimentation (POWER) ① (ON).
2. Charger la cassette ②.

Vérifier que les languettes de protection contre l'effacement de la cassette n'ont pas été brisées.

1. Déplacer le sélecteur DOLBY NR ③ et sélectionner le type Dolby NR approprié à l'enregistrement.

1. Sélectionner le type de défilement de bande à l'aide du commutateur REV MODE ④.

Mode	Position des commutateurs
Pour enregistrer seulement sur une face
Pour enregistrer continuèlement sur les deux faces

1. Appuyer sur la touche d'enregistrement/enregistrement silencieux (REC) ⑩ pour régler le mode de pause d'enregistrement. L'indicateur [REC] s'allume.
2. Ajuster le niveau d'enregistrement à l'aide de la commande de niveau d'entrée (REC LÉVEL) ⑥ en regardant le créè-tème.
3. Appuyer sur la touche de lecture (PLAY) pour commencer l'enregistrement. La touche de lecture (PLAY) et l'indicateur (REC) s'allument pendant l'enregistrement.
4. Pour faire une pause d'enregistrement, appuyer sur la touche de pause d'enregistrement (PAUSE) (11) ⑨.

Appuyer sur la touche de lecture ⑨ pour reprendre l'enregistrement.

1. Pour arrêter l'enregistrement, appuyer sur la touche d'arrêt (STOP) (■) ⑧.

Attention:

• Faire attention à ne pas effacer par erreur des enregistr
• Si la touche de lecture est enfoncée pendant que l'indicateur REC s'allume, l'enregistrement commence.
• Si les touches de lecture et d'enregistrement (●REC) sont enfoncées en même temps, l'enregistrement commence.

La manière effective pour éviter un effacement accidentel est de briser les deux languettes de protection contre l'effacement sur la cassette.

Un niveau d'enregistrement trop élevé peut saturer la bande et provoquer une distorsion. D'autre part, si le niveau d'enregistrement est placé trop bas, des passages doux sont marqués par du bruit résiduel. Un niveau d'enregistrement correct est l'un des facteurs les plus importants pour faire des enregistrements bien équilibrés.

Directive pour obtenir un niveau d'enregistrement maximum

TYPE I (normal)	niveau de 0 dB sur les créées
TYPE II (haute position)	niveau de +1 dB sur les créées
TYPE IV (métall)	niveau de +3 dB sur les créées

Remarque:

Le niveau d'enregistrement optimal diffère selon la source de programme et le type de bande utilisé.

Enregistrement silencieux et TOUCHE de PAUSE d'enregistrement (REC MUTE ET REC PAUSE)

1. Pour enregistrer une section vierge de 4 secondes pendant l'enregistrement:

Appuyer sur la touche enregistrement silencieux (REC MUTE). Un espace vierge de 4 secondes est enregistré et la platine entre dans le mode d'attente d'enregistrement.

1. Pour enregistrer une section vierge de 4 secondes pendant le mode d'attente d'enregistrement:

Appuyer sur la touche enregistrement silencieux (REC MUTE) à partir du mode d'attente d'enregistrement. Un espace vierge de 4 secondes est enregistré et la platine entre de nouveau dans le mode d'attente d'enregistrement.

1. Pour annuler l'enregistrement d'un espace vierge: Appuyer sur la touche de pause d'enregistrement (PAUSE) (II). L'enregistrement d'espace vierge est annulé et la platine entre dans le mode d'attente d'enregistrement.
2. Pour étedre la section vierge à 4 autres secondes ou plus: Appuyer simplement sur la touche enregistrement silencieux (REC MUTE) et la section vierge est augmentée de 4 secondes de plus.

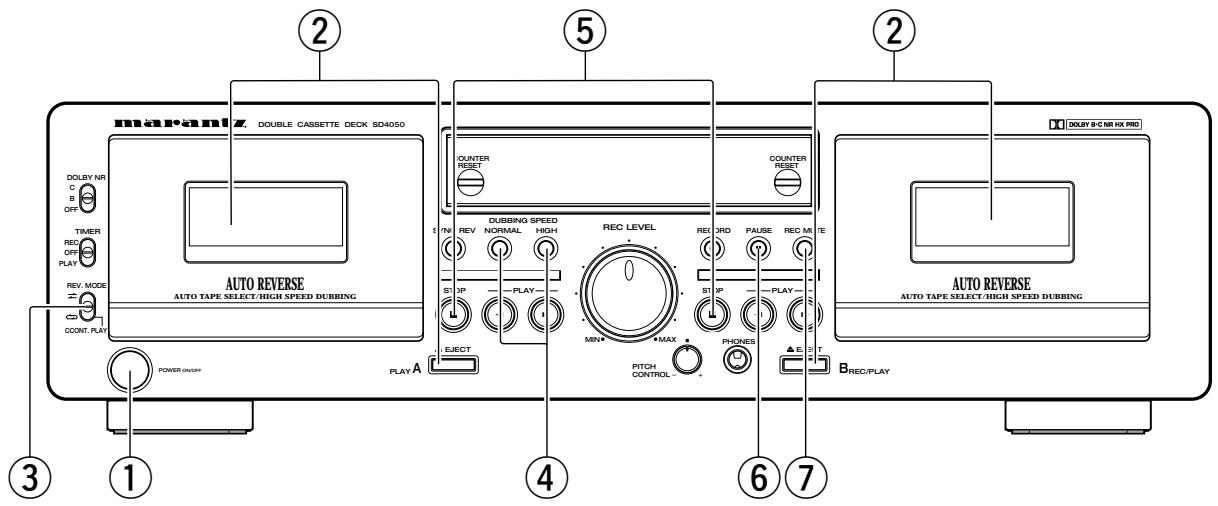

COPIE (de la platine a à la platine b)

• Mettre l'amplificateur ou le récepteur sous tension.
• Régler le commutateur de contrôle de bande ou le sélecteur de fonction de l'amplificateur ou du récepteur sur la position cassette (TAPE)/contrôle de bande (TAPE MONITOR).

1. Placer l'interrupteur d'alimentation (POWER) ① sur la position sous tension (ON).
2. Charger la bande cassette à dire dans la platine A et celle à enregistrer dans la platine B (2).
3. Sélectionner le type de défilement de bande à l'aide du commutateur REV MODE ③.

REV. MODE

Mode inverse	Fonctionnement
→	La copie est effectuée seulement sur une face. Les platines s'arrêtent lorsque la platine A ou B atteint la fin de la bande.
ou	Le sens de défilament de la bande est inversé sur chaque platine lorsque la fin de la bande est atteinte. (Ceci est pratique pour copier une bande de longueur différente.)

1. Pour commencer la copie à vitesse normale, appuyer sur la touche de copie à vitesse normale (DUBBING SPEED NORMAL)

L'indicateur de copie (NORM DUB) s'allume en ce moment.

Pour commencer la copie à grande vitesse, appuyer sur la touche de copie à grande vitesse (DUBBING SPEED HIGH) ④.

L'indicateur de copie à grande vitesse (HIGH DUB) s'allume en ce moment.

1. Pour arrêté la copie, appuyer sur la touche d'arrêt (STOP) (■) ⑤ de la platine A ou de la platine B.
2. Lors de la copie, le niveau d'enregistrement, et l'enregistrement Dolby NR sont les mêmes que ceux de la cassette de lecture, indépendamment des positions de la commande REC LEVEL (niveau d'entrée) et de la touche DOLBY NR.
3. Lors de l'écoute du son de lecture pendant la copie à vitesse normale, le sélecteur DOLBY NR reste désactivé même s'il est enforcé.
4. Le fonctionnement utilisant les touches enregistrement silencieux (REC MUTE) et de pause d'enregistrement (REC PAUSE) (Ⅲ) ⑥, ⑦ de la platine B est permis pendant la copie à vitesse normale.

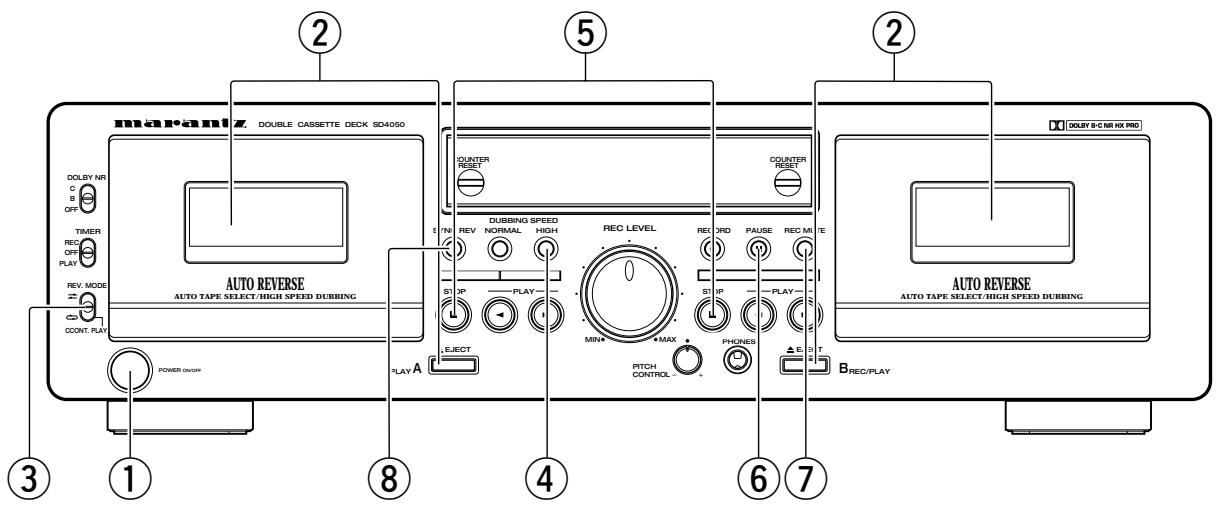

Fonction d'enregistrement synchronise

Pendant la copie de la face qui est face à soi, la platine qui atteint en premier la fin de la bande se met en attente jusqu'à ce que l'autre platine atteigne la fin de la bande, puis les deux platines inversent en même temps le sens de défilé de la bande. (Selon le fabricant, la longueur des bandes avec le même temps d'enregistrement peut différer un peu. Le réglage de ce mode permet l'arrangement du début de la face opposée de la bande.)

1. Placer l'interrupteur d'alimentation (POWER) ① sur la position sous tension (ON).
2. Charger la bande cassette à dire dans la platine A et celle à enregistrer dans la platine B (2).
3. Placez le commutateur REV MODE ③ sur la position
4. Appuyez sur la touche SYNC REV ⑧ pour désirer le mode d'inversion synchronisée.

Le témoin SYNC REV s'éclaire.

Appuyez une nouvelle fois sur la touche SYNC REV pour abandonner le mode d'inversion synchronisée.

Vous soustimez choisir le mode d'inversion synchronisée pour que le sens des défilementsur les platines A et B soit le sens normal ()

1. Pour commencer la copie à vitesse normale, appuyer sur la touche de copie à vitesse normale (DUBBING SPEED NORMAL)

L'indicateur de copie (NORM DUB) s'allume en ce moment. Pour commencer la copie à grande vitesse, appuyer sur la touche de copie à grande vitesse (DUBBING SPEEDD HIGH) L'indicateur de copie à grande vitesse (HIGH DUB) s'allume en ce moment.

1. Pour arrêté la copie, appuyer sur la touche d'arrêt (STOP) (■) ⑤ de la platine A ou de la platine B..
2. Lors de la copie, le niveau d'enregistrement, et l'enregistrement Dolby NR sont les mêmes que ceux de la cassette de lecture, indépendamment des positions de la commande REC LEVEL (niveau d'entrée) et de la touche DOLBY NR.
3. Lors de l'écoute du son de lecture pendant la copie à vitesse normale, le sélecteur DOLBY NR reste désactivé même s'il est enforcé.
4. Le fonctionnement utilisant les touches enregistrement silencieux (REC MUTE) et de pause d'enregistrement (REC PAUSE) (Ⅱ) ⑥, ⑦ de la platine B est permitted pendant la copie à vitesse normale.
5. La procédure suivante n'est disponible uniquement quand un lecteur CD MARANTZ avec capacité d'enregistrement synchronisé est connecté à la platine cassette.
6. Pour utiliser l'enregistrement synchronisé, connectez entre elles les prises de commande à distance du lecteur CD et de la platine cassette.
7. Insérez une cassette dans la platine B.
8. Si vous souhaitez utiliser le Dolby NR, CHOISISSEZ le type B ou C.
9. Appuyez sur la touche RECORD/○ pour permettre la platine cassette en mode de pause à l'enregistrement.
10. Ajustez le niveau d'enregistrement avec le réglage REC LEVEL...
11. Démarrez la lecture avec montage sur le lecteur CD. (La procédure peut changer d'un lecteur de CD à l'autre selon la fonction de montage. Rétérrez-vous au mode d'emploi de votre lecteur CD.)
12. Si vous utilisez le lecteur CD MARANTZ CD-57, CD-67 ou CD6000, assurez-vous de régler le commutateur REV. MODE sur “=”. (De cette façon les deux faces de la cassette, A et B, pourront être enregistrées automatiquement.)
13. Si un autre lecteur CD MARANTZ que les modèles cités ci-dessus est utilisé, réglez le commutateur REV. MODE sur “=”. (Dans ce cas une seule face de la cassette, A ou B, sera enregistrée.)

1) Fonctionnement du compteur de bande

(1) Appuyer sur la touche COUNTER RESET pour ramener à “0000” l'affichage du compteur. (2) Quand les touches PLAY, FF ou REW sont actionnées, l'affichage du compteur change progressivement pour visualiser numériquement la position de la bande.

• Pendant la lecture ou l'enregistrement, le compteur est très pratique pour localiser les programmes existants ou les positions où un nouveau programme peut être enregistré.
• Les valeurs affichées sur ce compteur ne coïncident pas avec celles du compteur des autres magnétophones.

Le système de réduction de bruit Dolby réduit substantiellement le bruit de fond de la bande (sifflement) propre au milieu de la cassette. Le bruit de fond de la bande consiste principalement d'informations de haute fréquence, qui est particulièrement gênant pendant des passages doux. Le système Dolby NR augmente le niveau de faible volume des signaux de moyenne et haute fréquence pendant l'enregistrement et réduit le niveau de ces signaux d'une quantité identique pendant la lecture. Il en résulte que le signal de lecture est identique à la source d'origine, mais le niveau du bruit de fond généré par la bande est fortement réduit.

Le principe de fonctionnement du Dolby C NR est similaire à celui du Dolby B NR excepté pour les courbes de réponse de codage/décodage. L'effet de réduction de bruit obtenu avec le Dolby C NR va jusqu'à 20 dB, comparé à 10 dB avec le Dolby B NR. De plus, le Dolby C NR utilise un réseau d'anti-saturation et un circuit oblique pour apporter une amélioration significative de la gamme dynamique des fréquences moyennes à élevées.

Systeme de MARGE d'extension DOLBY HX PRO

Cette platine est équipée d'un système de marge d'extension Dolby HX PRO.

Comme le système fonctionne automatiquement pendant l'enregistrement, aucune commutation ou réglage n'est nécessaire. Le système est efficace avec tout type de bande normale, haute et métal.

Le système de marge d'extension Dolby HX PRO fonctionne pendant l'enregistrement pour augmenter le niveau de saturation dans la gamme des aigües. Pour cette raison, la plupart des composants haute fréquence déformés ou perdus pendant l'enregistrement sur des platines cassette conventionnelles sont enregistrés avec plus de fidélité sur la nouvelle platine cassette MARANTZ.

Caractéristiques du système de marge d'extension dolby HX pro

La performance des bandes de type normal ou haute peut être améliorée à un niveau très proche de celui d'une bande de type métal. La dynamique dans la gamme des hautes fréquences est améliorée de manière significative. Comme aucun décodage n'est nécessaire pendant la lecture, le son amélioré peut être écouté sur n'importe quel type de platine cassette, y compris les lecteurs portables et les systèmes audio de voiture. Le système fonctionne avec ou sans enclenchement du système Dolby B/C NR.

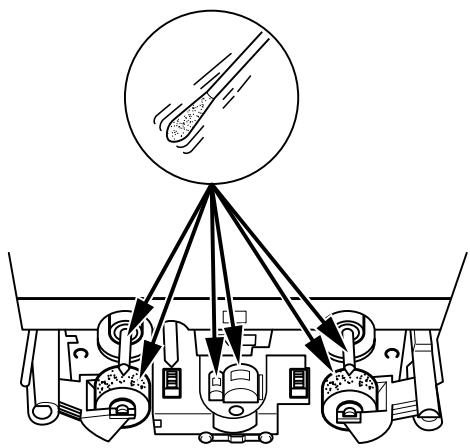

Nettoyage de la tête

Après une longue utilisation, le revêtement de la bande ou de la poussière peut adhérer sur les têtes, provoquant une déterioration du son. Pour cette raison, les pièces décrites dans l'illustration doivent être nettoyées régulièrement. Utiliser un coton-tige humidifié avec une solution d'un produit de nettoyage de tête (comme l'alcool).

Remarque:

1. Certaines cassettes de nettoyage existant sur le marché ont des effets abrasifs forts et peuvent rayer les têtes. Utiliser toujours des coton-tiges au lieu de cassettes de nettoyage.
2. Comme l'utilisation d'une bande de type métal est apte à collecter plus de poussière sur les têtes, les têtes doivent être nettoyées plus souvent pour profiter au moins du meilleur son possible.

Possibilité de la télécommande

	RC-5 CODE
PLAY (▶)	1853
FF (▶▶)	1852
REW (▲)	1850
PAUSE (■)	1848
STOP (■)	1854
REC	1855
REC MUTE	1842
COUNTER RESET	1849
DECK A	1844
DECK B	1846
DIRECTION (▲)	1847

Nettoyage des galets presseurs et des cabestans

Si les galets presseurs ou les cabestans accumulent de la poussière, le défilement de la bande peut devenir instable, avec pour résultat un glissement pendant l'enregistrement ou la lecture. La bande peut également être endommagée si elle est emmêlée dans le cabestan. Nettoyer ces pièces avec un coton-tige ou un chiffon doux humidifié d'une solution de nettoyage de tête (comme l'alcool).

Démagnetisation des têtes

Les têtes deviennent magnétisées après une longue utilisation ou quand des objets fortement magnétisés se trouvent à proximité d'elles. Ceci a comme résultat une génération de bruit, une perte de la gamme haute fréquence et dans des cas extrêmes l'effacement des éléments aigus sur des bandes préenregistrées combiné avec du bruit additionnel.

Les têtes doivent donc être démagnetisées à intervalles réguliers. (Les démagnetiseurs de tête sont vendus séparément chez le revendeur.)

Comment démagnetiser les têtes

1. Eteindre l'appareil.
2. Mettre sous tension le démagnétiseur à une distance d'au moins 30 cm éloignée des têtes. Amener le démagnétiseur près des têtes et le déplacer lentement en petits cercles quatre ou cinq fois devant chaque tête, en s'assurant de ne pas les toucher.
3. Éloigner lentement le démagnétiseur et l'éteindre lorsqu'il est éloigné d'au moins 30 cm des têtes.
4. Pour plus d'informations, voir le guide de l'utilisateur fourni avec le démagntiseur.

1 Touché de sélection du mécanisme de platine a et b (DECK a, DECK b):

Leur poussée permet de choisir le mécanisme de la Platine A ou de la Platine B qu'il y a lieu de contrôler.

Appuyer sur cette touche pour entrer dans le mode de pause d'enregistrement à partir du mode d'enregistrement ou du mode d'enregistrement silencieux. Cette touche ne peut être utilisée que pendant l'enregistrement. Voir la page 19, 20.

3 Touche REC:

Appuyer sur la touche REC. La platine entre dans le mode de pause d'enregistrement. Voir la page 19.

Appuyer sur la touche REC la platine entre dans le mode de pause d'enregistrement.

5 (Touche de rebobinage rapide)

Enfoncer pour un rebobinage rapide.

6 Touche de remise à zéro (RESET):

L'enclenchement de cette touche permet de remettre le compteur de bande à zéro.

7 Touche REC MUTE:

Appuyer sur la touche d'enregistrement/silencieux (MUTE) et appuyer simultanément sur les touches, est enforcée dans le mode de pause d'enregistrement. L'enregistrement silencieux automatique commence et un espace silencieux de 4 secondes est enregistré sur la bande. Voir la page 19.

8 Touche de direction

Après avoir débuté la lecture, appuyer sur la touche avant (▶) ou sur la touche arrière (▲) afin de sélectionner le sens de lecture de la bande.

9 (Touché de bobinage rapide)

Enclencher pour une avance rapide.

10 (Touche d'arrêt)

Sa poussée annule tout mode d'exploitation et arrête le défilement de la bande dans la platine.

1. Télécommande

La télécommande (RC455SD) doit être utilisée à une distance d'environ 5 mètres du capteur de télécommande, implanté sur l'avant de CASSETTE COMPORTE.

Le contrôle à distance ne sera pas possible si l'émetteur de la télécommande n'est pas dirigé vers le capteur de l'appareil ou si un obstacle se trouve entre l'émetteur et le capteur des rayons infrarouges.

2. Mise en place des piles

Dans des conditions normales d'utilisation, l'autonomie des piles de cette télécommande est d'environ une année. Si on prévoit de ne pas utiliser la télécommande pendant longtemps, retirer les piles. Remplacer celles-ci sans tarder quand on constate qu'elles commencent à se décharger.

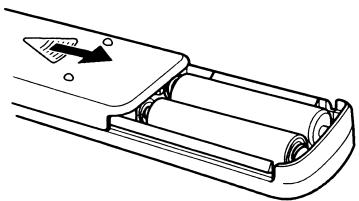

Déposer le couvercle du logement des piles.

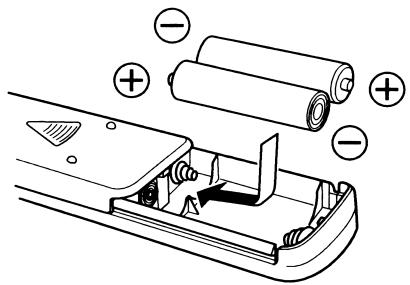

(2) Installer les piles en respectant leurs polarités.

Refermer le couvercle du logement jusqu'à clic.

Vérifier les points suivants avant de tirer des conclusions de mauvais fonctionnement de la platine cassette stéréo.

1. Toutes les connexions sont-elles correctes?
2. Tous les appareils du système sont-ils utilisés correctement selon les modes d'emploi?
3. Les enceintes et l'amplificateur/récepteur fonctionnent-ils correctement?

Si la platine cassette ne fonctionne toujours pas correctement, vérifier les symptômes énumérés ci-dessous. Si le symptôme ne correspond pas à la liste de vérification, PRIÈRE de contacter le revendeur MARANTZ.

Symptôme	Cause	Remède
La bande ne défile pas	• Le cordon d'alimentation est débranché. • La bande est relâchée. • La cassette n'est pas chargée correctement. • Cassette défectueuse.	• Vérifier le cordon d'alimentation. • Retendre la bande avec un crayon, etc. • Charger la cassette correctement. • Remplacer la cassette.
La bande n'est pas enregistrée lorsque la touche d'enregistrement/enregistrement silencieux (REC MUTE) est enforcée.	• Aucune cassette n'est chargée. • Les languettes de protection contre l'effacement sont brises.	• Charger une cassette. • Recouvr les ouvertures avec un ruban adhésif.
Son hululé et déformé.	• Les têtes, le cabestan ou le galet presseur sont sales. • La bande est rembobinée trop serrer. • Le niveau d'entrée d'enregistrement est trop élevé. • La bande est usée et présente des "lacunes"	• Les nettoyer. • Faire avancer rapidement ou rembobiner pour desserrer l'embobinage de la bande. • Ajuster le niveau d'entrée d'enregistrement. • Remplacer la cassette.
Bruit excessif	• La bande est usée. • Les têtes, le cabestan ou le galet presseur sont sales. • Les têtes sont magnétisées. • Le niveau d'entrée d'enregistrement est trop faible.	• Les replacer. • Les nettoyer. • Démagnétiser les têtes. • Ajuster le niveau d'entrée d'enregistrement.
La gamme haute fréquence (sons aigus) est accentuée.	• Le commutateur Dolby NR est régle incorrectement.	• Régler le commutateur Dolby NR correctement.
La gamme haute fréquence (sons aigus) est perdue.	• Les têtes sont sales. • La bande est usée.	• Les nettoyer. • Les replacer.
La bande cassette ne peut pas être retiree.	• Si l'interrupteur d'alimentation (POWER) est hors circuit pendant l'enregistrement ou la lecture et l'unité est arrêtée, il peut y avoir des cas où la cassette ne peut pas être retiree, même si la touche d'éjection (EJECT) (▲) est enforcée.	• Mettre de nouveau l'interrupteur d'alimentation (POWER) sous tension (■) et appuyer ensuite sur la touche d'arrêt (STOP) (■). • Appuyer maintainant sur la touche d'éjection (EJECT) (▲) pour retirer la bande cassette.

Type : Chargement de bande vertical ; platine cassette double stéréo 2 canaux 4 pistes

Têtes Tête de lecture x1 Tête d'enregistrement Tête d'effacement (Moteurs Servomoteur CC x

Vitesse de bande 4.8 cm/sec, 9.5 cm/sec (pendant la copie à grande vitesse)

Durée d'avance rapide, rembobinage

Polarisation d'enregistrement Environ 100 kHz

Rapport S/B total

(une D. H. T. de 3 % ) Dolby C NR allumé: plus de 74 dB (CCIR/ARM)

Fréquence totale Réponse en fréquence 20 18.000Hz± 3 dB (à -20 dB, bande métal)

Déparation de canal Pleurage et scintillage
	0.09% WRMS, ±0.1% avec créée
Entrée de ligne (LINE)	100 mV niveau d'entrée au maximum
	Impédance d'entrée: 50 kohms asymétrique
Sortie de ligne (LINE)	460 mV (0 dB) niveau de sortie au maximum
	(sous une charge de 47 kohms, niveau enregistrée de 200 nWb/mm)
casque (PHONES)	niveau de sortie 0,95 mW au maximum (impédance de charge optimale 8 ohms ~1,2 kohms)
Consommation	0.13 A
Dimensions	440 (L) × 124 (H) × 286 (P) mm
Poids	4.0 kg

• Les spécifications ci-dessus et la conception sont sujettes à modifications sans préavis.

Réduction de bruit Dolby et HX Pro headroom extension fabriqués sous licence de Dolby Laboratories Licensing Corporation. HX Pro est d'origine Bang & Olufsen.

DOLBY, le symbole double-D et HX PRO sont des marques de Dolby Laboratories Licensing Corporation.
