Charger les paniers 11 Utiliser un adoucisseur d’eau 14 Utiliser les distributeurs de liquide de rinçage et de détergent 15 Programmes de lavage 18 Démarrer le lave-vaisselle 19 NETTOYAGE ET ENTRETIEN 21 Nettoyer l’unité de filtration 22 Nettoyer la porte 22 Nettoyer les bras de lavage 22 Précautions contre le gel 23 DÉPANNAGE 23 FICHE PRODUIT 26

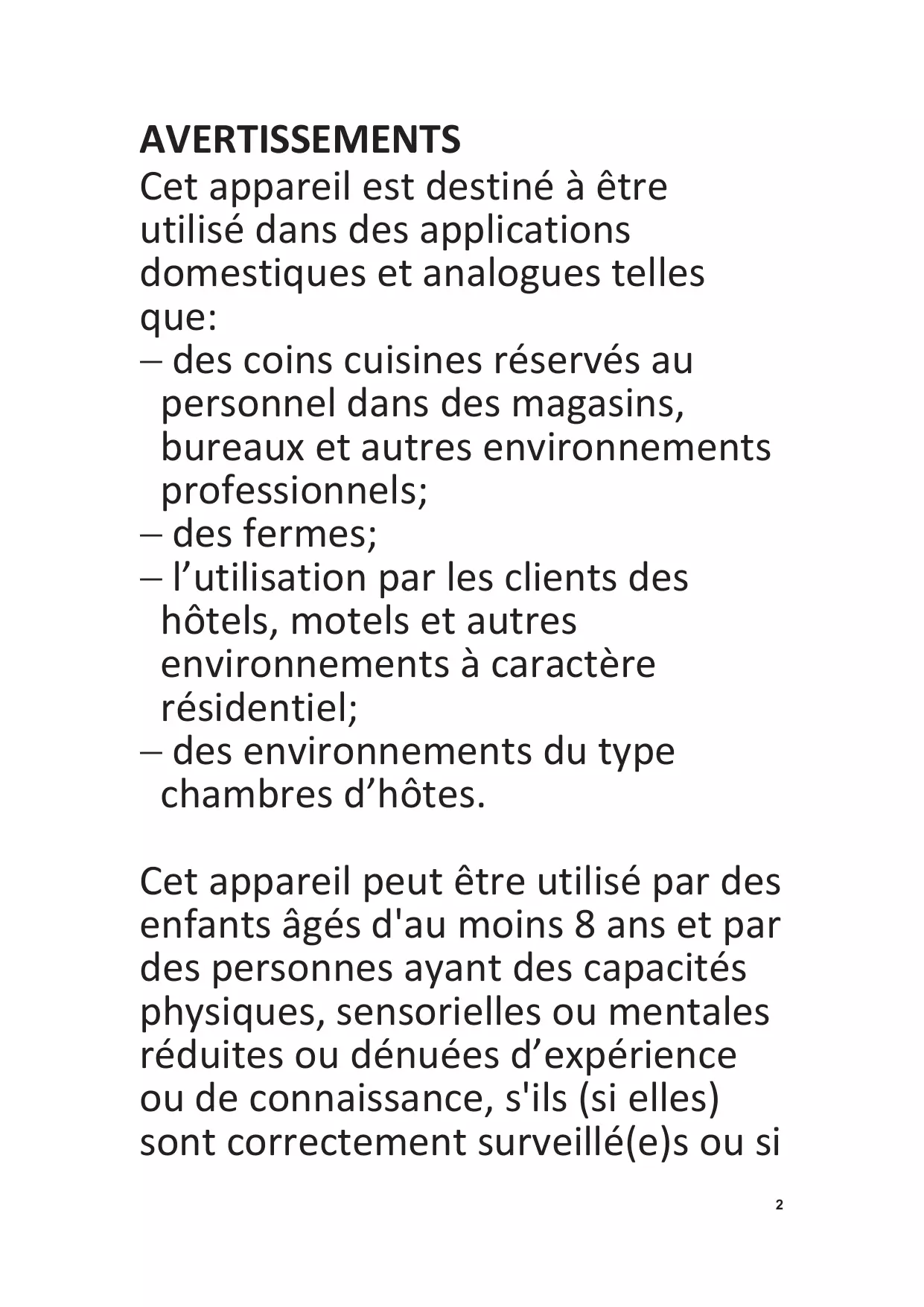

des environnements du type chambres d’hôtes. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si 2
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. Les détails concernant la méthode et la fréquence du nettoyage sont définis en pages 21&22 dans la section de “NETTOYAGE ET ENTRETIEN”. Il convient que la porte ne soit pas laissée en position ouverte dans la 3
MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale. Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés. Les informations sur la façon de charger le lave-vaisselle sont définies en pages 11-13 dans la section “CHARGEMENT DESPANIERS”. La pression minimale admissible pour l’arrivée d’eau est de 0.04 MPa. La pression maximale admissible pour l’arrivée d’eau est de 1 MPa. 4
Le nombre maximal de couverts à laver par ce lave-vaisselle est de 14 couverts.

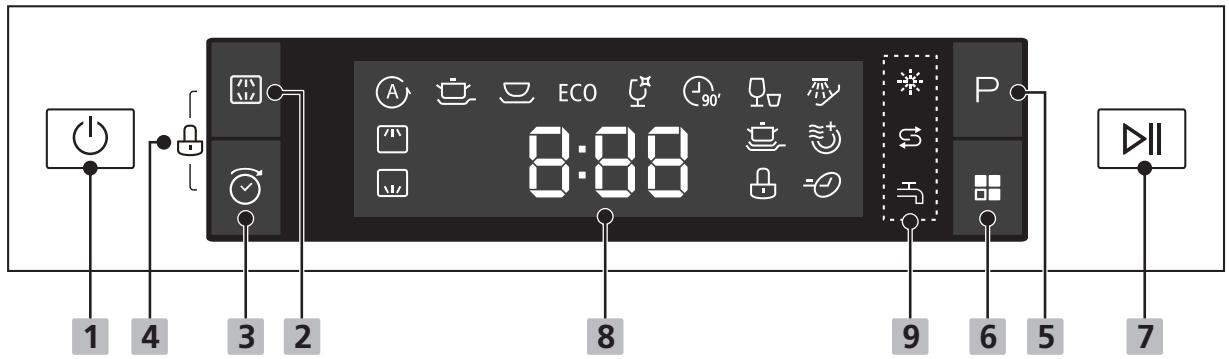

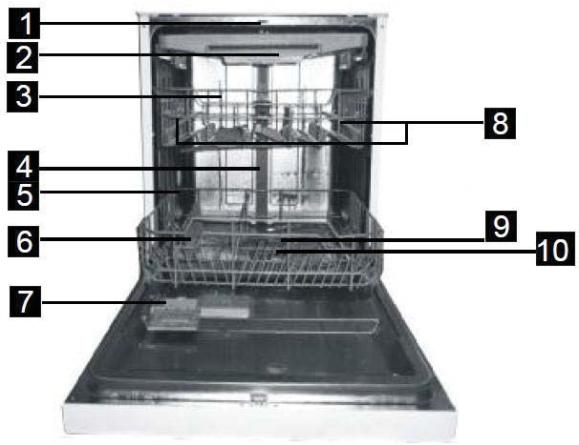

9. Affiche les indicateurs lumineux de statuts Remplissage du liquide de rinçage
INSTRUCTIONS D’INSTALLATION Ce lave-vaisselle peut être installé n'importe où dans votre cuisine à partir du moment où vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'arrivée et de sortie d'eau. Pour des raisons de sécurité, ne branchez pas cet appareil sur une rallonge électrique.
Tuyau d’alimentation (alimentation en eau froide) Le tuyau d’alimentation en eau de l’appareil se termine par un raccord femelle ¾" (1,9 cm). L’alimentation en eau doit donc être pourvue d’un raccord mâle similaire et d’une canalisation avec robinet d’arrêt à proximité.
Pour des résultats de fonctionnement optimaux, la pression de l’eau d’alimentation doit être comprise entre 0,04 et 1 MPa. L’alimentation en eau du lave-vaisselle est contrôlée par un pressostat ; ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaisselle mettra plus de temps à se remplir et pourra ne pas fonctionner. AVERTISSEMENT : Refermez le robinet d’eau après utilisation.

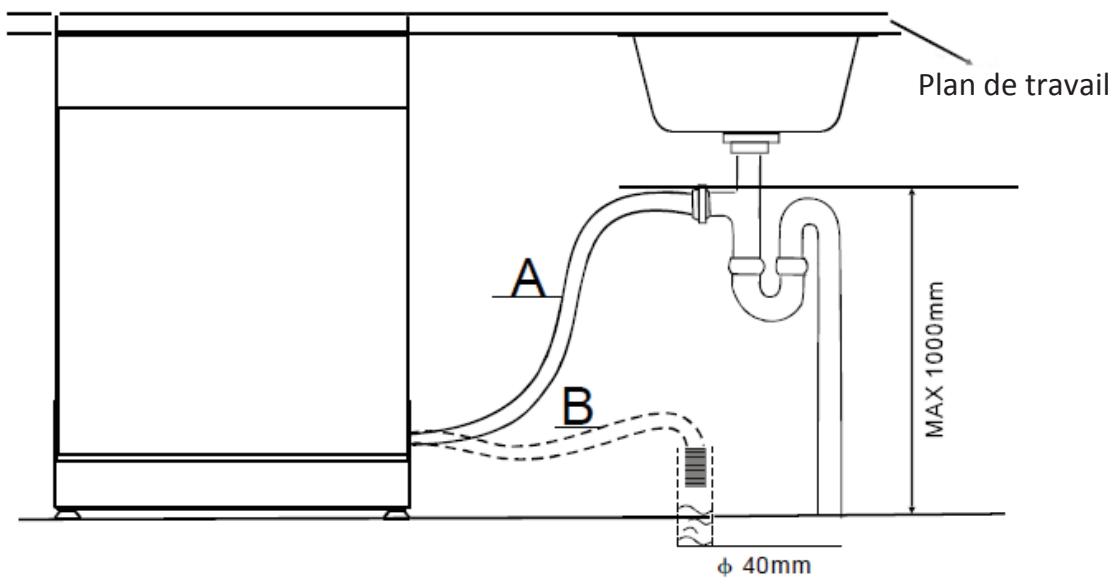

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d’évacuation. Fixez le tuyau de vidange au mur en utilisant le raccord de siphon fourni. L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 500 mm à 1100 mm au-dessus de la base du lave-vaisselle. Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.
Si vous n’êtes pas en mesure d’arrêter la fuite vous-même, demandez conseil à un plombier qualifié.
Placez le lave-vaisselle sur une surface horizontale et stable. Il est très important que le lave-vaisselle soit parfaitement positionné à l’horizontale pour éviter un dysfonctionnement. Vous pouvez mettre le lave-vaisselle à niveau en ajustant les pieds situés à la base de l’appareil.
L’eau sale est pompée hors de l’appareil et remplacée par de l’eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé). REMARQUE : Une eau trop dure affecte le fonctionnement du lave-vaisselle. L’eau dure provoque également des dépôts d’hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface intérieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le puisard sous la grille amovible du filtre. Pour minimiser ce problème, il est recommandé de faire fonctionner/rincer régulièrement l’intérieur du lave-vaisselle (vide) avec un verre de vinaigre blanc (au moins une fois par semaine).
Avant d’utiliser le lave-vaisselle pour la première fois, il est conseillé de lire les recommandations suivantes concernant les types de vaisselle à laver et leur chargement. Avant de placer la vaisselle dans les paniers, il faut : x Enlevez le gros des résidus alimentaires (par exemple les os), car ils pourraient boucher le filtre ou endommager la pompe de lavage. x Faire tremper les poêles et les casseroles au fond desquelles il y a des résidus brûlés avant de les mettre dans le lave-vaisselle. Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la mettre dans la machine. AVERTISSEMENTS : x Veillez à ce que la vaisselle soit solidement positionnée de sorte qu’elle ne puisse pas se renverser ou bloquer la rotation des bras de lavage pendant le cycle de lavage. x Les récipients, tels que les tasses, verres, bols et pots, doivent toujours être placés avec leur ouverture en bas et leurs cavités inclinées pour permettre à l’eau d’en sortir. x N’empilez pas la vaisselle. x Ne placez pas les verres trop près les uns des autres, car ils risquent de s’entrechoquer et de casser. x Placez les articles les plus grands ou les plus difficiles à nettoyer dans le panier inférieur. x Veillez à ce que les articles à laver soient conçus pour pouvoir être lavés dans un lave-vaisselle. 10

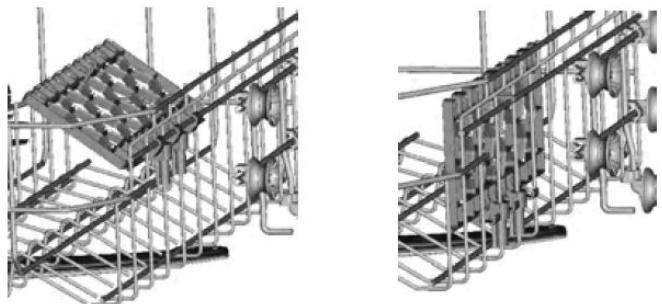

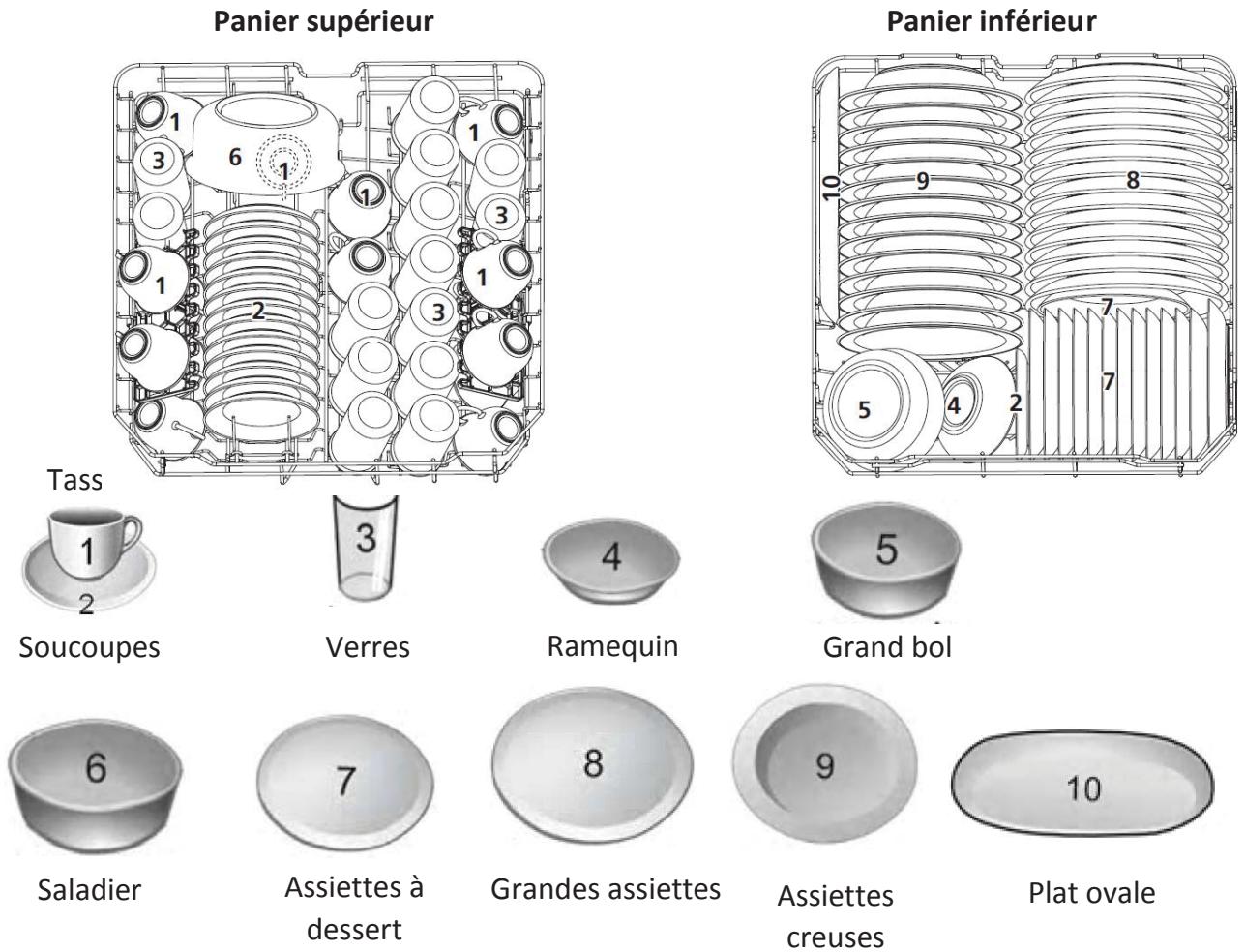

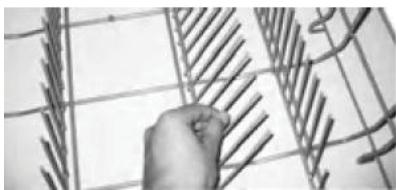

Chargement des paniers supérieur et inférieur Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petits bols et les plats peu profonds. Le panier inférieur est conçu pour accueillir les casseroles, les couvercles, les assiettes, les saladiers, etc. Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement. La vaisselle doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces. Panier supérieur

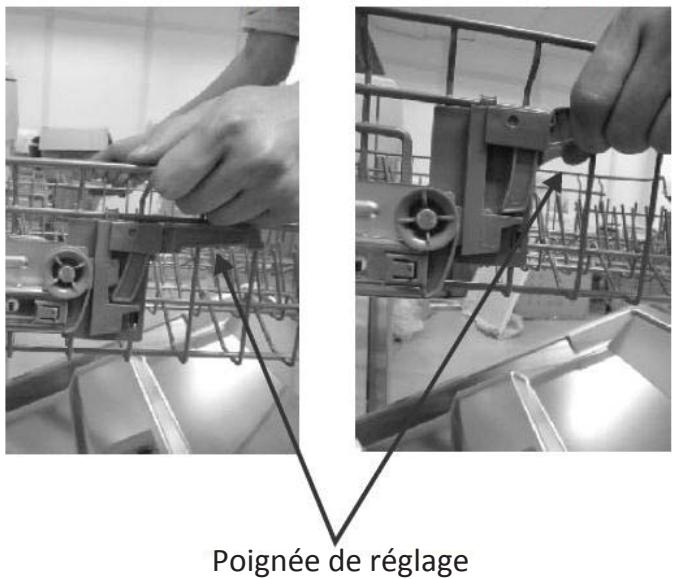

Réglage en hauteur du panier supérieur Le panier supérieur est réglable en hauteur de façon à faire de la place pour des ustensiles encombrants placés sur le panier supérieur ou sur celui du bas. Pour régler le panier supérieur en hauteur, placez ses roues sur des hauteurs de rail différentes. Position inférieure Position supérieure

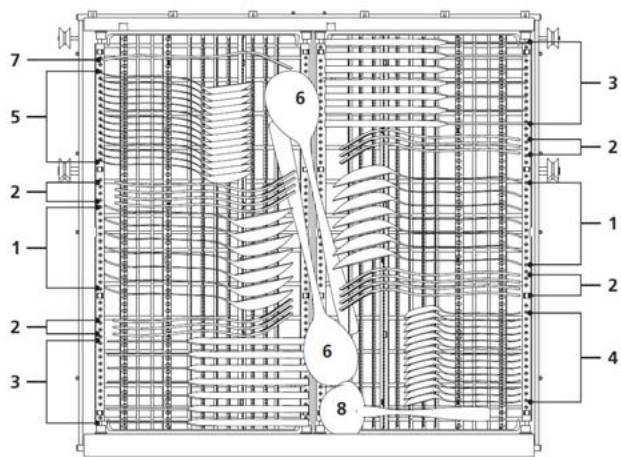

Chargement du tiroir à couverts
Assurez-vous que le bras d'aspersion supérieur ne soit pas bloqué par des objets. Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux. 1.Cuillères à soupe 2.Fourchettes 3.Couteaux 4.Petites cuillères 5.Cuillères à desser 6.Cuillères de service 7.Fourchettes de service 8.Louches
Déplacez la partie droite au-dessus de la partie gauche.
Réglage de la consommation de sel 1. Allumez le lave-vaisselle. 2. Pour connaître la consommation de sel, maintenez la touche
3. Quand la valeur est affichée, appuyez plusieurs fois sur la touche réglage entre H1 et H6 afin de l’adapter à la dureté de l’eau.

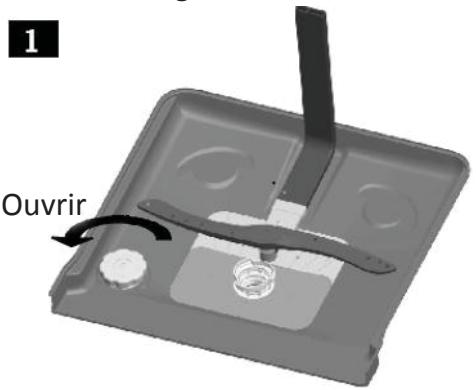

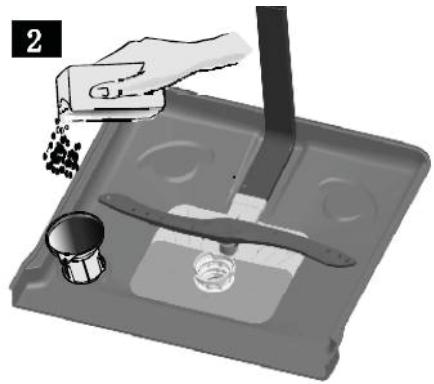

. °dH Placez l’extrémité de l’entonnoir fourni dans l’ouverture du réservoir de sel. Versez environ 1,5 kg de sel dans le réservoir de sel.
REMARQUE : Rajoutez du sel dans le réservoir uniquement quand le voyant Rajouter du sel s’allume. Selon la vitesse de dissolution du sel, le voyant Rajouter du sel peut rester allumé même une fois que vous avez rempli le réservoir de sel.
Fonction du liquide de rinçage et du détergent Le liquide de rinçage est libéré pendant le rinçage final pour éviter que l’eau ne forme des gouttelettes sur la vaisselle, ce qui laisserait des traces ou des traînées. Il améliore également le séchage en empêchant l’eau d’adhérer à la vaisselle. AVERTISSEMENT ! Utilisez uniquement du liquide de rinçage pour lave-vaisselle. Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres substances (par exemple un agent nettoyant pour lave-vaisselle, un détergent liquide). Cela endommagerait votre appareil. Les ingrédients chimiques qui composent le détergent sont nécessaires pour enlever, écraser et distribuer toute les saletés hors du lave-vaisselle. AVERTISSEMENTS ! x Utilisation correcte du détergent Utilisez uniquement du détergent conçu spécifiquement pour lave-vaisselle. Conservez le détergent dans un endroit frais et sec. Mettez le détergent en poudre dans le distributeur juste avant de démarrer le programme de lavage. x Le détergent pour lave-vaisselle est corrosif ! Maintenez-le hors de portée des enfants. 15
Réglage du distributeur de liquide de rinçage Pour obtenir une meilleure performance de séchage avec un liquide de rinçage limité, le lave-vaisselle est conçu pour que l'utilisateur ajuste la consommation. Suivez les étapes ci-dessous : 1. Mettez le lave-vaisselle en marche. 2. Dans les 60 secondes après la mise sous tension du lave-vaisselle, appuyez et maintenez enfoncé durant environ 5 secondes puis appuyez sur . x L'affichage montrera d3.. 3. Appuyez plusieurs fois sur pour sélectionner le réglage adapté. 4. Le réglage sera confirmé si aucune opération n'est activée avant environ 5 secondes. de
Ci-dessous les informations du programme de comparaison, conformément à la norme EN 50242 : x Capacité : 14 couverts x Position du panier supérieur : Position basse x Réglage du distributeur de liquide de rinçage : 6 x Réglage de l’adoucisseur d’eau : H3 REMARQUE : 1. La durée de lavage peut varier en fonction de la température de l’eau et de la température ambiante. 2. La consommation électrique en mode laissé sur marche est de 0,49 W (porte ouverte) et de 0,45 W en mode arrêt.
1. Ouvrez le robinet d'eau. 2. Ouvrez la porte du lave-vaisselle. 3. Inspectez les filtres. x Vérifiez qu’ils sont propres et correctement positionnés. (Voir le chapitre « Nettoyage et entretien ».) 4. Vérifiez qu’il y a du sel et du liquide de rinçage dans l’appareil. 5. Placez la vaisselle dans l'appareil. y Vérifiez que les bras de lavage peuvent tourner librement. 6. Ajoutez la quantité requise de détergent dans le distributeur conformément aux indications du tableau « Programmes de lavage ». 7. Appuyez sur
Appuyez plusieurs fois sur
Une fois le minuteur de départ différé réglé, appuyez sur Pour désactiver le départ différé, appuyez sur
9. Si vous voulez activer d'autres fonctions, appuyez plusieurs fois sur
Normal, Éco, Verres et 90 minutes. Quand cette fonction est activée, le lave-vaisselle augmente la température à la fin du programme pour améliorer le séchage. x La fonction Express
Choisissez cette function pour une meilleur performance de nettoyage et la consummation d’énergie et d’eau sera augmentée.
11. Démarrez le programme de lavage en appuyant sur . x Si vous avez oublié d'ouvrir le robinet d'eau, après 1 à 2 minutes, l'indicateur lumineux d'alerte d'arrivée d'eau s'allumera. 12. À la fin du programme de lavage, le lave-vaisselle sonne et s’éteint automatiquement. 19
14. Sortez la vaisselle. Le programme de lavage ne démarre pas si la porte du lave-vaisselle a été laissée ouverte ou a été mal refermée. N’ouvrez pas la porte quand le lave-vaisselle est en fonctionnement, car de l’eau brûlante pourrait être éjectée et vous brûler. Ajout de vaisselle supplémentaire 1. Sans éteindre la machine, appuyez sur pour la mettre en pause. Ouvrez la porte en faisant attention à éviter la vapeur brûlante. 2. Placez la vaisselle supplémentaire dans le lave-vaisselle. 3. Refermez la porte et appuyez sur . Le programme reprend à partir du point où vous l’avez interrompu. Modification d’un programme de lavage en cours Si vous vous êtes trompé lors de la sélection du programme de lavage, il est possible d’en changer. 1. Appuyez sur
3. Appuyez plusieurs fois sur la touche P pour sélectionner un nouveau programme. x
4. Appuyez sur Fonction de verrouillage sécurité enfants Cette function vous permet de verrouiller les boutons du panneau de contrôle. Ainsi, vos enfants ne risquent pas de démarrer accidentellement le lave-vaisselle en appuyant sur l’un des boutons. x Pour active cette function, appuyez simultanément sur et et maintenez ces boutons enfoncés jusqu’à ce que l’indicateur lumineux de verrouillage s’allume. x Pour désactiver cette function, appuyez et maintenez simultanément les deux boutons enfoncés jusqu’à ce que l’indicateur lumineux
Éteignez et débranchez toujours l’appareil avant de le nettoyer. N'utilisez pas de solvants chimiques ni de détergents agressifs, car ils peuvent détériorer le revêtement de finition du produit. Nettoyez les surfaces externes et le réservoir de l’appareil avec un chiffon humidifié. 20
L’unité de filtration comporte un filtre principal (1), un filtre central (2) et un microfiltre (3).
Tournez l’unité de filtration dans le sens antihoraire pour la retirer de l’appareil. Relevez-la et séparez ses différents filtres. Rincez-les à l’eau courante avec une brosse souple. Nettoyez régulièrement les filtres. Réinsérez-les en les tournant dans le sens horaire jusqu’à ce qu’ils soient bien en position. ATTENTION : N’utilisez jamais l'appareil sans ses filtres.
Ouvrir Pour éviter que de l’eau ne pénètre dans les composants électriques et de verrouillage de la porte, n’utilisez pas de nettoyant à spray.

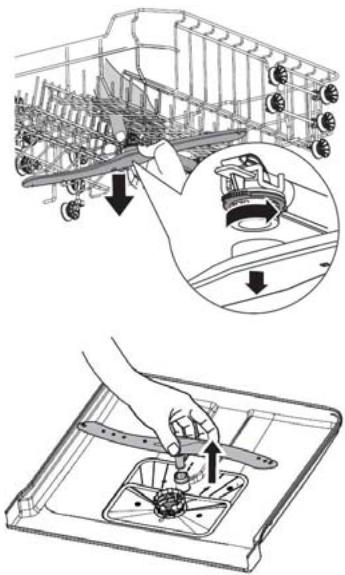

Les bras de lavage se démontent facilement. Leurs buses doivent être nettoyées régulièrement pour éviter qu'elles ne se bouchent. Pour démonter les bras de lavage supérieur et inférieur, immobilisez-les et dévissez-les ou tirez-les vers l’extérieur. Lavez les bras de lavage à l’eau courante, puis réassemblez-les, vérifiez que rien ne gêne leur rotation. 21
Ne placez pas le lave-vaisselle dans un endroit où la température est inférieure à 0 °C. Si cela est inévitable, videz le lave-vaisselle, fermez sa porte, débranchez le tuyau d’alimentation en eau et videz-le.
Le lave-vaisselle ne démarre pas.
évacuée du lave-vaisselle.
Le tuyau de vidange est plié. Les filtres sont encrassés. L’évier de la cuisine est bouché.
Le détergent utilisé mousse dans la est inapproprié. cuve.
Changez le fusible ou réenclenchez le disjoncteur. Débranchez tous les autres appareils branchés sur le même circuit électrique que le lave-vaisselle. Vérifiez que le lave-vaisselle est allumé et que sa porte est correctement fermée. Vérifiez que le cordon d'alimentation est correctement branché dans une prise murale. Fermez complètement la porte.
Nettoyez les filtres (voir le chapitre « Nettoyage des filtres »). Vérifiez que l’évier de la cuisine se vide correctement. Si l’évier de la cuisine ne se vide pas, demandez à un plombier de l’inspecter. Utilisez exclusivement du détergent spécifiquement conçu pour les lave-vaisselles afin d’éviter qu'il n'y ait de la mousse. Si de la mousse se forme, ouvrez la porte du lave-vaisselle et attendez qu’elle se réduise. Refermez complètement la porte du lave-vaisselle, puis démarrez un programme de lavage pour vidanger l’eau. Si nécessaire, répétez cette opération. Essuyez toujours immédiatement les coulures de liquide de rinçage.
Il est dû aux minéraux contenus dans l'eau dure.
éponge humide et un détergent pour lave-vaisselle (portez des gants en caoutchouc). N’utilisez jamais aucun produit autre que des détergents spécifiquement conçus pour les lave-vaisselles afin d'éviter qu'il n'y ait de la mousse.
Aucun programme de lavage n'a été effectué après l'ajout de sel dans le lave-vaisselle. Un peu de sel a pénétré dans le cycle de lavage. Le Les articles lave-vaisselle s’entrechoquent. Les bras de lavage est bruyant. percutent des articles. La vaisselle Les articles n’ont pas n'est pas été correctement propre. positionnés. Le programme de lavage sélectionné est trop doux. Une quantité insuffisante de détergent a été utilisée ou le détergent utilisé n’est pas approprié. Les bras de lavage sont bloqués.
Mettez du sel dans le lave-vaisselle sans vaisselle.
Choisissez un programme plus intensif. Consultez le tableau « Programmes de lavage ». Utilisez plus de détergent ou changez-en.
Il y a des traces Le réglage du ou des taches distributeur de sur la vaisselle. liquide de rinçage est insuffisant. Les articles ne Les articles n’ont pas sèchent pas été correctement bien. positionnés. Il n’y a plus ou pas assez de liquide de rinçage. Le programme sélectionné n’est pas approprié.
Augmentez la quantité de liquide de rinçage ou rajoutez-en. Sélectionnez un programme dont la durée de lavage est plus longue.
En cas de dysfonctionnement, l’écran affiche des codes d’erreur pour vous alerter : Codes Contactez un réparateur qualifié.
En cas de débordement, fermez l’arrivée d’eau avant d’appeler un réparateur.
éteint Consommation d’électricité dans le mode laissé sur marche (porte ouverte) Durée du mode laissé sur marche Consommation annuelle d’eau ❸ Classe d’efficacité de séchage ❹ Cycle de lavage standard ❺ Durée du programme correspondant au cycle de lavage standard Niveau de bruit Montage Hauteur Largeur ❹ De A (meilleure efficacité) à G (plus mauvaise efficacité) 25
Cet appareil est conforme aux normes et directives européennes dans leur version actuelle au moment de la livraison : LVD 2014/35/EU EMC 2014/30/EU ERP 2009/125/CE Les valeurs susmentionnées ont été mesurées conformément aux normes dans les conditions spécifiées de fonctionnement, quantité de détergent, etc. Cette notice d’utilisation est basée sur les normes et règlements de l’Union Européenne.
Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie. Pour plus de renseignements sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune. Apportez l’appareil à point de collecte local pour qu’il soit recyclé. Certains centres acceptent les produits gratuitement. Hotline Darty France Quels que soient votre panne et le lieu d'achat de votre produit en France, avant de vous déplacer en magasin Darty, appelez le 0 978 970 970 (prix d'un appel local) 7j/7 et 24h/24. Hotline Vanden Borre Le service après-vente est joignable au +32 2 334 00 00, du lundi au vendredi de 8h à 18h et le samedi de 9h à 18h. En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gêne occasionnée.
129 Avenue Gallieni, 93140 Bondy, France 19/06/2019
