| Type de produit | Table de cuisson gaz / mixte |
| Marque | SCHOLTES |
| Modèle | TV 64S |
| Nombre de brûleurs | 4 (2 semi-rapides, 1 auxiliaire, 1 rapide) + 1 triple couronne |
| Type de foyer électrique | 1 plaque rapide à protecteur incorporé (1,50 kW, Ø 145 mm) |
| Alimentation gaz | Gaz naturel G20 (20 mbar) ou GPL (butane/propane) après adaptation |
| Alimentation électrique | Monophasé, tension et fréquence sur plaquette signalétique |
| Puissance totale gaz | Environ 10,6 kW (selon configuration) |
| Allumage | Électronique intégré (sécurité thermocouple) |
| Matériau de la surface | Verre (pour la table mixte) / Acier émaillé (pour les grilles) |
| Dimensions (L x P x H) | Environ 580 x 500 x 80 mm (standard encastrable) |
| Poids | Environ 12 kg (estimation) |
| Nettoyage | Eau tiède et détergent non abrasif ; ne pas utiliser de vapeur ni d'éponges abrasives |
| Entretien des brûleurs | Lavage des pièces amovibles à l'eau chaude ; nettoyage des orifices de gaz |
| Sécurité | Dispositif de sécurité sur brûleurs (thermocouple) ; protecteur sur plaque électrique |
| Installation | Encastrable ; nécessite ventilation conforme aux normes ; raccordement gaz par professionnel |
| Réglage des brûleurs | Progressif ; réglage du minimum possible (vis de by-pass) |
| Adaptation gaz | Injecteurs interchangeables ; kit fourni pour différents types de gaz |
| Garantie | Consulter le fabricant ou revendeur |
FOIRE AUX QUESTIONS - TV 64S SCHOLTES
Questions des utilisateurs sur TV 64S SCHOLTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Téléviseur au format PDF gratuitement ! Retrouvez votre notice TV 64S - SCHOLTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TV 64S de la marque SCHOLTES.
MODE D'EMPLOI TV 64S SCHOLTES
Ce document est divisé de deux parties:
le mode d'emploi pour l'usage quotidien de votre apparéil. Cette partie vous permettra d'en découvert tous les avantages et d'en profiter au maximum. Lisez-là attentionivement avant d'utiliser votre table de cuisson et n'hésitez pas à y avoir recours aussi souvent que possible.
- la partie technique avec toutes les recommandations pour une installation conforme aux textes réglementaires.
Les raccordements electriques et gaz doivent être faits par un technicien qualifié qui seul peut appliquer la législation en vigueur.
Ces opérations d'installation, quoi simples, sont délicates et primordiales pour que votre plan de cuisson vous rende le meilleur service.
Ce document est à conserver par l'utilisateur
La partie technique comporte un tableau à compléter pour toute adaptation de l'appareil à un autre type de gaz: ceci permettant d'identifier sans ambiguité l'état de l'appareil après modification.

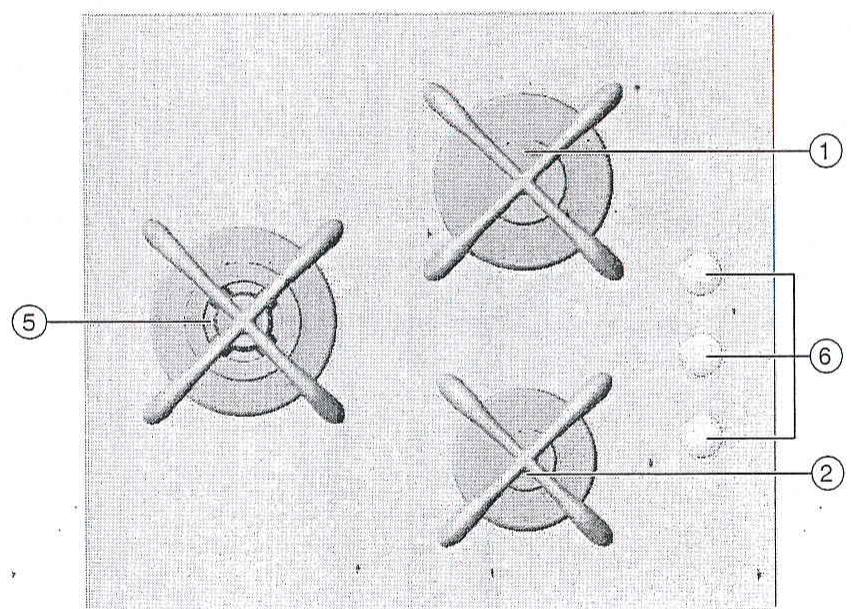

La table de cuisson
TV 64 S
TV 65 S

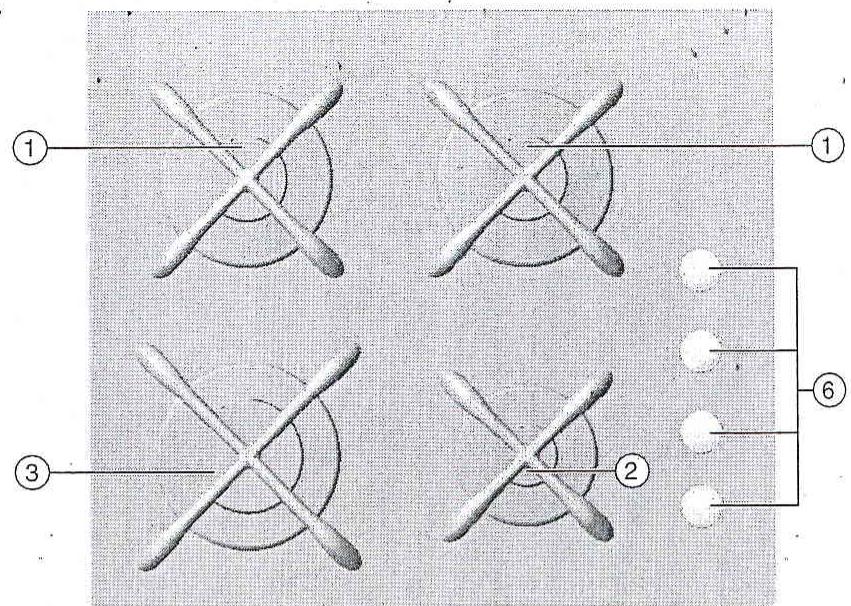

Les modèles “tout gaz” complconnent :
(1)- deux brûleurs semi-rapides: 1,90 kW
(2) - un brûleur auxiliaire: 1,00 kW
(3)- un brûleur rapides: 3,30 kW aux gaz natural
3,00 kW aux gaz liquides
(5)- un brûleur triple couronne: 2,50 kW
(6)- les manettes de commande des brûleurs
La sérigraphie autour des manettes indique la correspondance commande-foyer.
La table de cuisson
TV 63 S

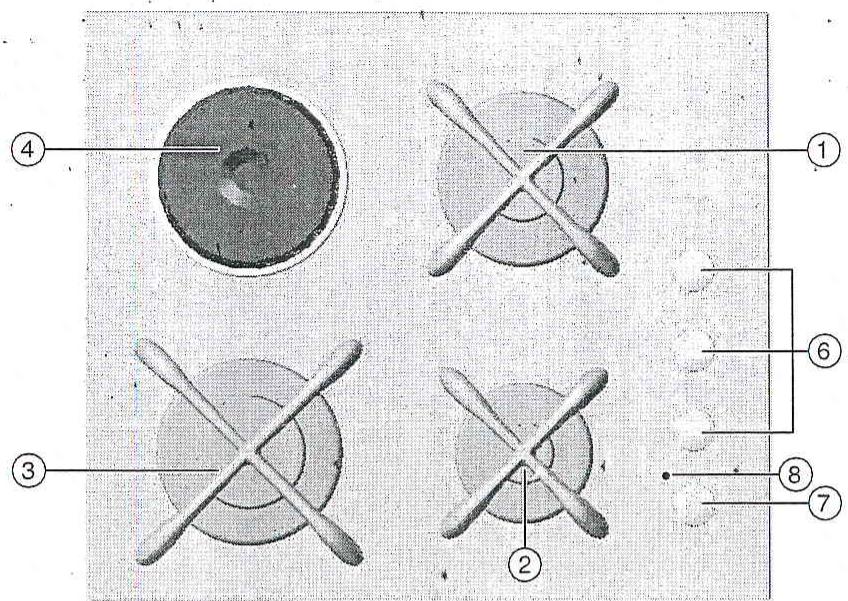

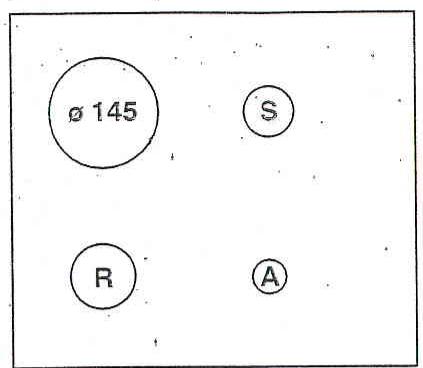

Les modèles mixtes complrennt :
(1) - un brûleur semi-rapide: 1,90 kW
(2) - un brûleur auxiliaire: 1,00 kW
(3) - un brûleur rapide: 3,30 kW aux gaz natural
3,00 kW aux gaz liquidés
(4)- un foyer électrique rapide à protecteur: 1,50 kW Ø 145 mm
(6) - les manettes de commande des brûleurs gaz
(7) - la manette de commande du foyer électrique
(8) - levoyant de mise sous tension du foyer électrique
La sérigraphie autour des manettes indique la correspondance commande-foyer.
La table de cuisson
Réglage des brûleurs "tous gaz"

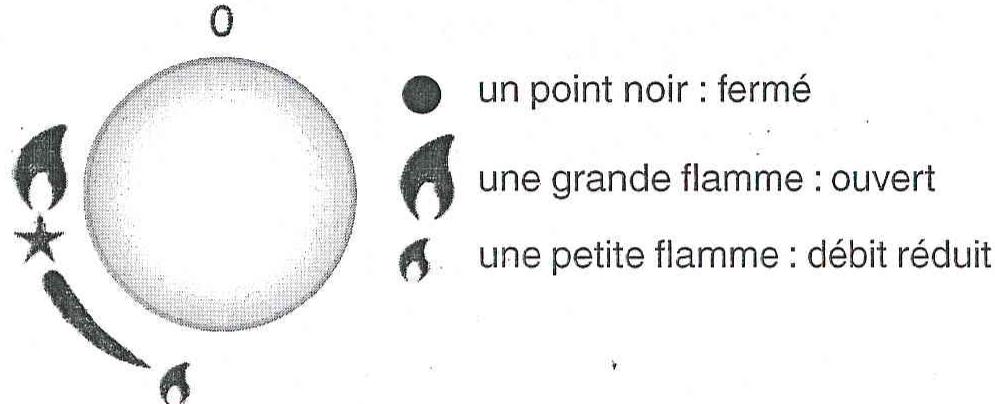

Réglage des brûleurs
Le réglage est progressif, il permet une adaptation facile aux différents diamètres de récipient et aux allures de chauffe.
Le réglage s'effectue en appuyant et en tournant dans le sens inverse des aiguilles d'une montre la manette de commande de façon à amener le repère de la manette face aux symboles:
Allumage des brûleurs équipés d'un dispositif de sécurité
L'allumage des brûleurs de votre table est "à une main". En effet, il suffit d'appuyer tout en tournant la manette de commande dans le sens contraire des aiguilles d'une montre: une émission d'étinçelles entraine l'allumage du brûleur. Àpres apparition de la flamme,MAINENIR une pression suffisante sur la manette pour permettre l'enclenchement de la sécurité.
Si la flamme s'est int accidentellement en cours de fonctionnement, la sécurité agit : l'arrivee du gaz est automatique interrompue. Pour reallumer le bruleur, proceder au reallumage comme indiqued ci-dessus.
Nota : en l'absence de courant, il est possible d'allumer.le bruleur avec une allumette tout en tournant la manette et en maintainant une pression suffisante comme ci-dessus.
La table de cuisson
Utilisation des plaques rapides à protecteur incorpore
La plaque chauffe constamment et un protecteur évite la surchauffe en cas d'une trop longue ou d'une mauvaise utilisation (casserole vide, déformée...).
Avec la plaque à protecteur, il est préférible d'utiliser immédiatement la position maximum (6) pour Obtérir une montée en température presque imédiate. Lorsque la plaque commence à chauffer, vous pouvez alors placer la manette sur des positions inférieures.
La plaque continue à chauffer environ 10 minutes après la coupure du courant : vous avec donc interet à le couper avant la fin de la cuisson. Les plaques à protecteur assurent une montée en température très rapide en position maximum (6).

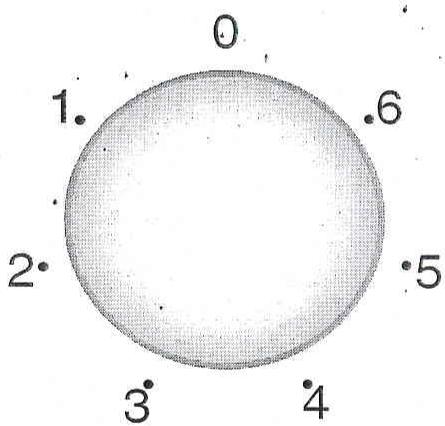

La manette de commande de la plaque rapide à protecteur incorpore est graduée de 1 à 6. Voici comment la régler :
| Position | Plaque normale ou rapide |
| 0 | Eteint |
| 1 | Cuisson de légumes yerts, poissons |
| 2 | Cuisson de pommes de terre (à la vapeur) soupes, mois chiches, haricots |
| 3 | Pour continuer la cuisson de grandes quantités d'aliments, minestrone |
| 4 | Rôtir (moyen) |
| 5 | Rôtir (fort) |
| 6 | Rissoler ou rejoindre l'ébullition en peu de temps |
Avant d'utiliser vos plaques de cuisson pour la première fois, faites-les chaufferpendant 4 minutes à leur température maximum sans casserole. Au cours delcette phase initiale, le revêtement protecteur durcit et atteint sa résistancemaximum.
Récipients à utiliser
Pour toute plaques électriques, l'utilisation de casseroles et recipients à fonds épais et très plat est recommendée. Leur diamètre doit être au moins égal à celui de la plaque employée: ceci assure une importante économie d'énergie et des temps de la cuisson plus courts.
Il est également préférible de placer un couvercle sur ces récipiens.
Conseils d'utilisation
Recommendations importantes
La table de cuisson doit être exclusivement destinée à l'utilisation domestique pour lequel elle a été consue. Toutte autre utilisation ( comme par exemple le chauffage d'une piece) est dangereuse.
Le fabricant decline toute responsabilité en cas de dommages provoqués par un usage improubre ou errone.
L'usage de tout apparéil électrique implique le respect de certaines règles fondamentales:
- l'appareil doit être installé à l'intérieur et ne pas être exposé aux agents atmosphériques:
- n'utilise jamais l'appareil avec les pieds nus:
- ne tirez pas le cordon d'alimentation : pour le débrancher, enlevez la fiche de la prise de courant;
-
ne laisses pas les enfants utiliser l'appareil sans surveillance.
-
Les éléments de votre plan de cuisson fonctionneront à leur maximum de rendements s'ils sont entretenus dans un état de propreté parfaite.
- Ne pas ranger de produits d'entretien inflammables dans le meuble situé sous la table.
- Quand l'appareil, n'est pas en service, fermez le robinet d'arrêt général commandant l'appareil ou le robinet de la bouteille dans le cas du butane.
France : la table est reglee en usine pour le gaz naturel G 20 (20 mbar).
Si l'appareil est modifié pour l'adapter à un另一种 type de gaz, faites porter les indications de changement de gaz avec la date et les références de l'organisme qui a procédé à la modification afin d'être en conformité avec les textes réglementaires. Un tableau est prévu à cet effet dans la partie installation. Deux étiquettes (situées dans le sachet des injecteurs) comportent les specifications des injecteurs du nouveau gaz; ne pass oublier de les coller sur la table et dans la partie technique, page 19.
Conseils d'utilisation
Récipients à utiliser
- Les grilles support casseroles des tables de cuisson tout gaz ou mixtes ne sont pas prévues pour l'utilisation de recipients à base concave ou convexe.
Tous les brûleurs - rapide, semi-rapidé ou auxiliaire - peuvent receivevoir des recipients d'un diamètre minimum de 120 mm. - Nous vous conseillons cependant d'utiliser toujours un brûleur approprié à la dimension des recipients (voir tableau) de façon que les flammes ne débordent pas sur le pourtour des casseroles c'est uniquement les fonds qu'elles doivent chauffer.
- Ne déposez pas de casseroles instables ou déformées sur les brûleurs et sur les plaques électriques afin d'éviter tout renversement accidentel.
Veillez toujours à ce que les manettes soient sur la position “ ● ” quand vous n’utilisez pas l’ordinateil. - Dès qu'un liquide bout dans une des casseroles, une allure de chauffe réduite suffit et évite ainsi les débordements.
N'utilisez jamais simultanément les deux brûleurs, arrêté avec des recipients de grande dimension (exemple : poissonnière, etc.)

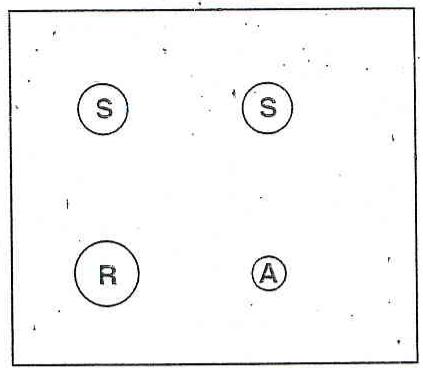

| Brûleur | Ø Diamètre réciements (cm) |
| Rapide (R) | 24 – 26 |
| Semi-Rapide (S) | 16 – 20 |
| Auxiliaire (A) | 10 – 14 |
| Triple Couronne (TC) | 24 – 26 |
Entretien
Avant toute opération, coupez l'alimentation électrique de l'appareil.
Pour prolonger la durée de vie de votre table nettoyez-la féquèment, en n'oubliant pas que:
- pour le nettoyage, ne pas utiliser d'appareils à vapeur
- les pieces amovibles des brûleurs doivent être lavées souvent avec de l'eau chaude et du détergent en veillant à éliminer toute incrustation possible;
- pour les tables équipées d'un dispositif d'allumage automatique, procédez à un nettoyage féquent de la partie terminale des dispositifs d'allumage électronique instantané en vérifier que les orifices de sortie du gaz ne soient pas bouchés;
- nettoyez les plaques électriques avec un chiffon humide et graissez-les avec un peu d'huile quand elles sont encore tièdes;
- le plan de cuisson doit être nettoyé avec un produit pour le nettoyage des verres. N'utilisez enaucun cas des éponges ou produits abrasifs, qui poursaient rayer le verre.
- nettoyez régulierement la surface de la table en utilisant une solution d'eau tiède et de détergent non abrasif. Eliminez tout d'abord tous restes d'aliments et toutes éclaboussures deGRAISSÉ à l'aide d'un racloir comme par exemple CERA (n'était pas fourni avec l'appareil) (Fig. A).
Nettoyez la table de cuisson quand elle est tiège; utilisez un produit de nettoyage approprié, frottez avec, un chiffon 'humide et essuyez. Sucre ou des alimentés à haut contenu en sucre doivent être aussitôt nettoyés quand la zone de cuisson est encore chaude à l'aide d'un racloir. N'utilisez jamais dépONGes ou de produits abrasifs, ni de détergents chimiques agressifs tels que par exemple les produits en atomiseur pour four ou les produits détachants (Fig. B);
Fig. A
Fig. B
Graissage des robinets
Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficultément. Il faut alors le remplacer.
N.B.: Cette opération doit être effectuee par un technicien agreé par le fabricant.
Installation des tables à encastrer
Les instructions suivantes sont destinées à l'installateur qualifié pour lui permettre d'effectuer correctement les opérations d'installation, de réglage et d'entretien technique conformément aux normes en vigueur.
Important: n'importe qu'elle opération de réglage, d'entretien, etc..., doit être effectuee après avoir débranché la prise de la table de cuisson.
Les apparêils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):
gaz Naturel Catégorie II2E+3+ pour la France;
gaz Naturel Catégorie II2E+3+ pour la Belgique;
gaz Naturel Catégorie 12L pour la Hollande.
Un ultérieur réglage n'est donc pas nécessaire.
Conditions réglementaires d'installation (Pour la France)
Le raccordement gaz devra etre fait par un technicien qui assurera laonne alimentation en gaz et le meilleur reglage de la combustion des bruleurs. Ces operations d'installation, quoique simples, sont delicates et primordiales pour que vous table de cuisson vous rende le meilleur service. L'installation doit etre effectuée conformément aux textes reglementaires et regles de l'art en vigueur, notamment:
- Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquifiés situées à l'intérieur des batiments d'habitation et de leur dépendances.
- Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
- Règlement sanitaire départemental.
Positionnment
Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:
Pour la France selon les Normes Nationales en vigueur.
Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
Pour la Hollande NEN-1078 en vigueur.
I'll fault observer les conditions suivantes:

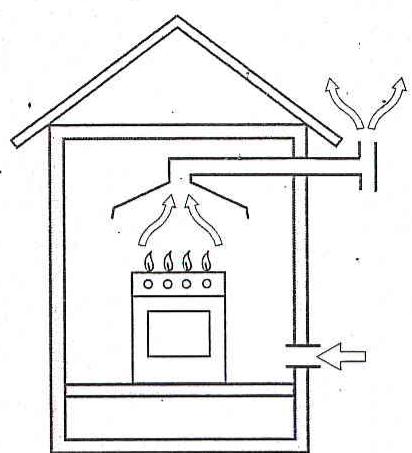

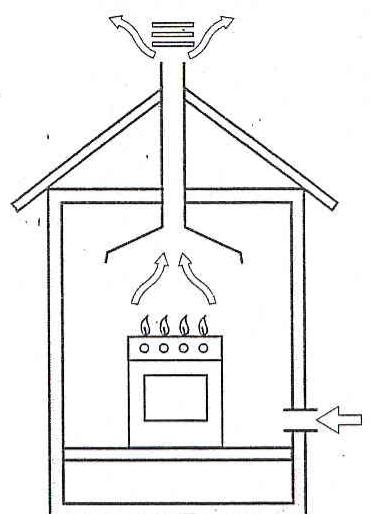

a) La piece doit prévoir un système d'évacuation vers l'externe des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction des que l'on allume l'appareil.
En cas de cheminée ou conduit de fumée ramifié
(reservé aux apparèils de cuisson)
Directement à l'externe

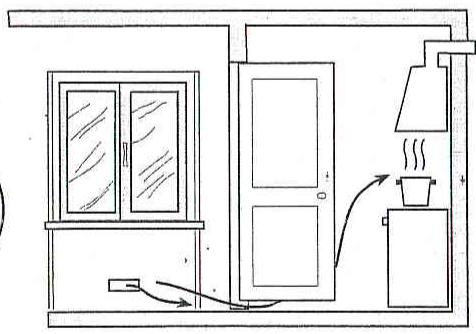

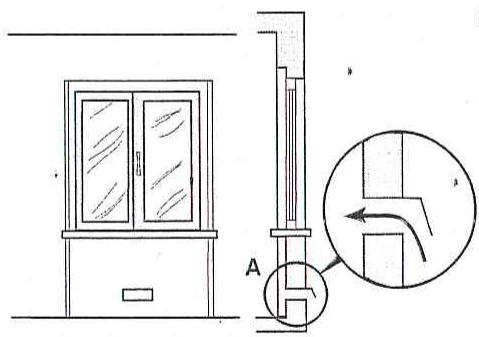

b) La pièce doit être équipée d'un système permettant l'apport d'air indispensable à une bonne combustion. La quantité d'air comburant ne doit pas être inférieure à 2 m³/h par kW de puissance installée. Le système peut être du type prélevant directement l'air de l'extérieur de l'immeuble au moyen d'un conduit devant avoir au moins 100 cm² de section utilis et ne risquant pas d'être accidentellement bouché. Pour les tables de cuisson dépourvues de dispositif de sécurité en cas d'extinction de la flamme, il faut prévoir des ouvertures d'aération agrandies de 100%, le minimum prévu est de toute manière de 200cm² (Fig. A). Ou bien du type prélevant indirectement l'air de locaux adjacentés équipés d'un conduit d'aération vers l'extérieur comme sus indiqué et qui ne soient pas des parties communes de l'immeuble, des pieces à risque d'incendie ou des chambres à coucher (Fig. B).
Détail A
Localadjacent
Local a ventiler
Examples d'ouverture de ventilation pour l'air combustant
Agrandissement de la fissure entre la porte et le sol
Fig. A
Fig. B
c) En cas d'utilisation intensive et prolongée de l'appareil, une aération supplémentaire pourrait être nécessaire; dans ce cas, ouvrez une fenêtre ou augmentez la puissance de l'aspiration mécanique si vous disposez d'une hotte.
d) (Pour la France et la Belgique) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bidons de GPL doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation par le bas; des fuites eventuelles de
gaz. Les bidons de GPL, qu'ils soient vides ou partiellement pleins, ne devront donc pas etre installés ou déposés dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.).
Il est opportun de tener dans le local, uniquement le bidon que vous étés en train d'utiliser, place de façon à ne pas être sujet à l'action directe des sources de chaleur (fours, deux de bois, poêles etc.) pouvant lui faire atteindre des températures dépassant 50^ .
Installation des tables à encastrer

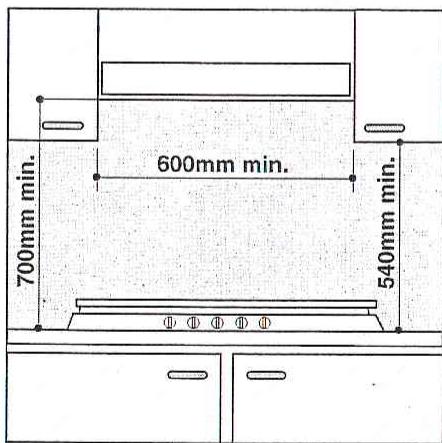

Possibilité d'installation côte à côte avec des meubles dont la hauteur ne dépasse pas cette du plan de travail. La paroi en contact avec la paroi postérieure de la cusinière doit être réalisée en matériel non inflammable. Pendant le fonctionnement, la paroi postérieure de la cusinière peut atteindre une température de 50^ supérieure à cette ambiente. Il faut observer les précautions suivantes pour une installation correcte des tables de cuisson:
a) Les meubles adjacents ayant une hauteur dépassant celle du plan de travail, doivent être situés à au moins 600 mm du bord du plan.
b) Les hôtes doivent être installées conformément aux indications fournies par les notices d'instructions de ces dernières et en tous cas, à au moins 650 mm de distance.
c) En cas de hottes ayant une largeur de 600 mm; outre a respecter ce qui est spécifié au point b); il faut positionner les meuble adjacents à la hotte au moins à 540 mm. de hauteur du top, de manière à permettre l'eventuelle installation du couvercle e sa correcte manoeuvrabilité; mais de toutes façon il faut les installer à une distance du top qui permette l'usage des casseroles sur la cuisineière.
d) Si la table est installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 700 mm (millimétres) de distance du plan comme indiqué figure.

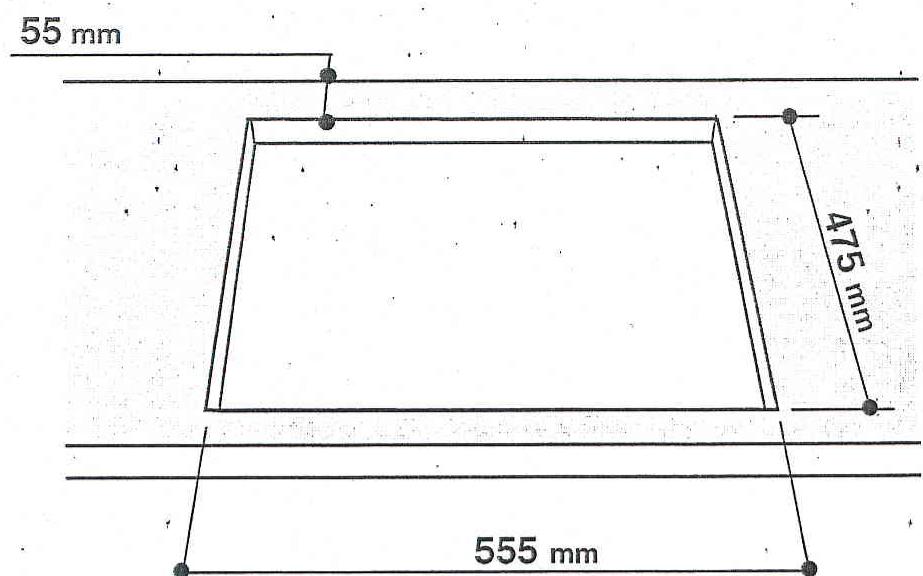

e) La niche praticée dans le meuble devra avoir les dimensions indiquées figure. Des crochets de fixation sont prévus pour fixer le plan sur des dessus de meuble de 20 à 40 mm d'épaissieur. Il est conseilé d'utiliser tous les crochets fournis pour 'obtenir une bonne fixation de la table.

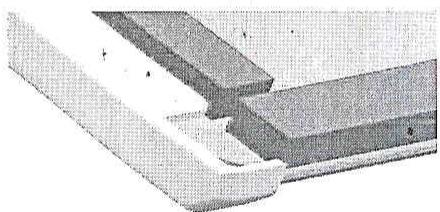

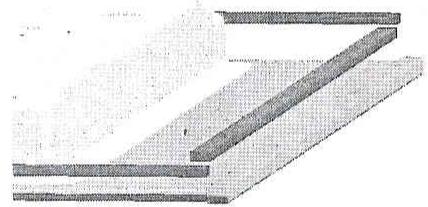

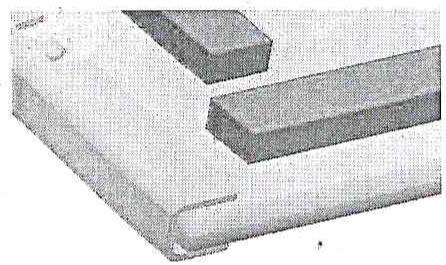

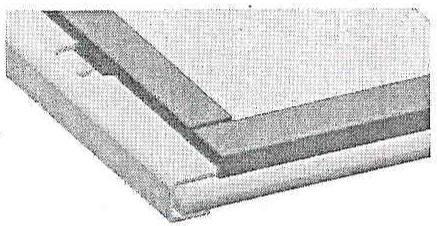

Avant de procéder à la fixation au plan de travail, montez le joint (fourni) le long du périmètre de la table comme illustré.

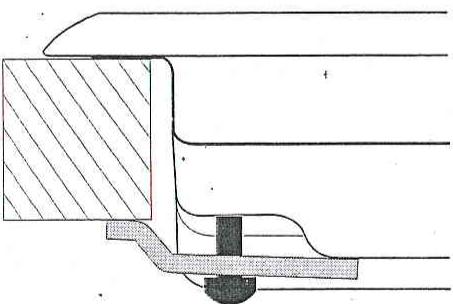

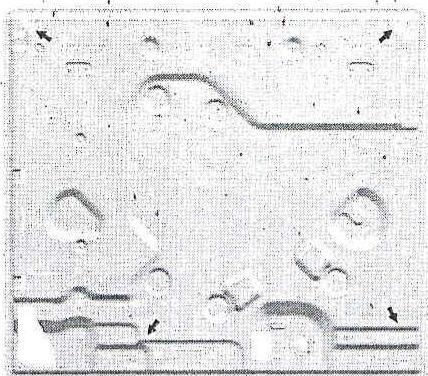

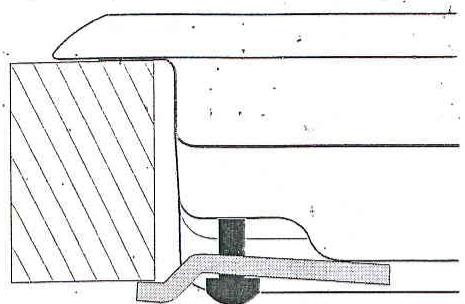

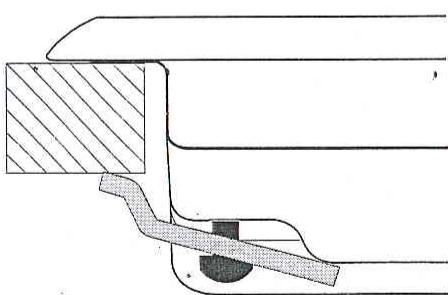

Scheme de fixation des crochets
Position crochet pour top H=20mm
Position crochet pour top H=30mm
Devant
Position crochet pour top H=40mm
Derrière
N.B: Utilisez les crochets inclus dans le "sachet accessoires"

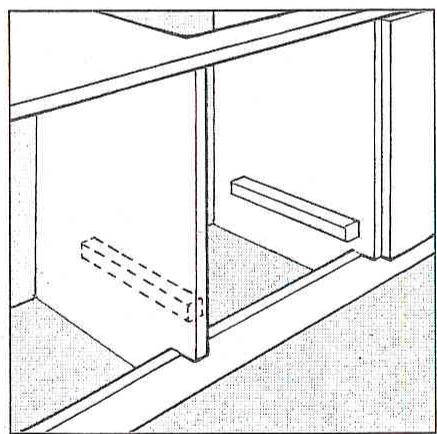

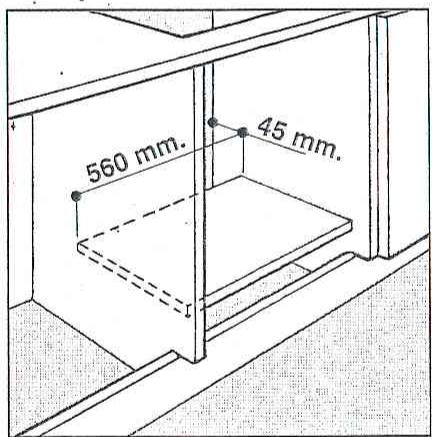

f) La table ne peut être installée qu'au-dessus de jours encastrés équipés de ventilation de refroidissement.
g) Si la table de cuisson n'est pas installée au-dessus d'un four encastré, il faut intercaler un panneau en bois servant d'isoation. Ce dernier doit être installé à au moins 20 mm. de distance du bas de la table.
Note: si la table de cuisson est installée au dessus d'un four encastré, il vaut我喜欢 installer le four de façon à ce qu'il repose sur deux cales en bois; si le plan d'appui est un plan continu, ce dernier doit avoir à l'arrête une ouverture d'au moins 45x560 mm.
Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformés aux Normes en vigueur.
Important: pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caracteristiques des brûleurs et des injecteurs".
Raccordement gaz
(Pour la Belgique - la Hollandé)
Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des réguleurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique et I2L pour la Hollande, il faut avant tout installer le raccord "R" (fourni comme accessoire) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz.
Le raccordement doit être réalisé au moyen:
ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.
En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour la Hollande selon les Normes Nationales en vigueur.

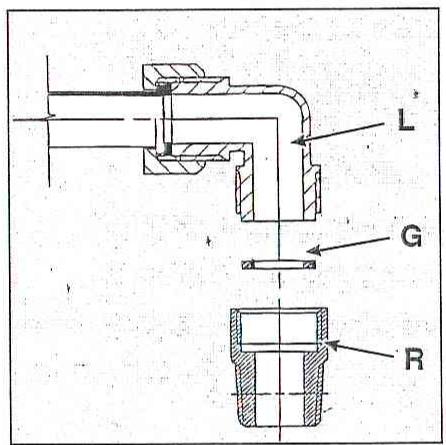

Raccordement du tube rigide (cuivre ou acier)
Le raccordement à la canalisation du gaz doit être effectué de façon à ne provoquer aucune contrainte à l'appareil. La ramppe d'alimentation de l'appareil est munie d'un raccord en "L" orientable avec joint d'étanchéité. S'il est nécessaire de faire tourner le raccord, il faut impérativement replacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré G 1/2 taraud cylindrique.
Raccordement du tuyau flexible en acier
Le raccord d'entrée du gaz à l'appareil est filtré G 1/2 taraud cylindrique. Utiliser exclusivement des tuyaux et des joints d'étanchéité conformes à la norme en vigueur. La mise en service de ces tuyaux doit être effectue de façon à ce que leur longueur ne dépasse pas 2000mm , en extension maximum. ÀpRES avoir effectué le branchement, voirlez à ce, que le tuyau métallique flexible ne soit pas écrasé ni place contre des parties mobiles.
Contrôle étanchéité
Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.
Branchementélectrique
Les tables équipées de cordon d'alimentation tripolaire sont prévues pour fonctionnement par courant alternatif, avec tension et fréquence d'alimentation figurant sur la plaquette des caractéristiques (située sous la table de cuisson) Le conducteur de terre du cordon se désigne par sa couleur jaune-vert. Pour l'installation au dessus d'un four encastré, le branchement électrique de la table et celui du four doivent être faits séparément et pour des raisons de sécurité et pour simplifier l'extraction du four s'il y a lieu:
Branchement du cordon d'alimentation à la ligne électrique
Monter sur le cordon une fiche normalisée pour la charge figurant sur la plaquette des caractéristiques; en cas de branchement direct sur la ligne électrique, intercaler entre l'appareil et l'installation électrique un interrupteur omnipolaire, avec ouverture minimum de 3 mm entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre jaune-vert ne doit pas être interrompu par l'interrupteur). Le cordon d'alimentation doit être placé de façon à ce qu'il n'atteigne enaucun point une température dépassant la température ambiente de plus de 50^ . Avant de procéderau branchement, assurez-vous que:
- le plomb réducteur et l'installation de l'appointement puissant supporter la charge de l'appareil (voir plaquette des caractéristiques);
- l'installation électrique soit bien équipée d'une mise à la terre efficace dans le respect des normes et des dispositions prévues par la loi;
- la prise ou l'interrupteur omnipolaire puisent etre aisement atteints apres installation.
N.B: n'utiliser ni réducteurs, ni adaptateurs, ni dérivations car ils pourraient provoquer des surchauffes ou des brûlures.
Adaptation aux différents types de gaz
(Pour la France et la Belgique)
Pour adapter la table à un type de gaz différént de celui pour lequel elle a été conçue (indiqué sur la plaquette fixée sous la table ou sur l'emballage) remplacer les injecteurs de tous les brûleurs et, pour ce faire, procédér comme suit:
enlever les grilles de la table de cuisson et sorter les brûleurs de leur logement;
- dévisser les injecteurs à l'aide d'une clé à tube de 7 mm. et les remplaçer par les injecteurs appropriés au nouveau type de gaz (cf.tableau 1 "Caracteristiques des brûleurs et des injecteurs").
- remonter les différentes parties en effectuant les opérations dans le sens inverse.
- en fin d'opération, remplacez l'ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Àpres-vente.
Uniquement pour la Belgique:
- en fin d'opération, remplacez l'ancienne étiquette de réglage par celle correspondant au nouveau gaz utilisé qui se trouve dans le sachet des injecteurs fournis avec le produit.

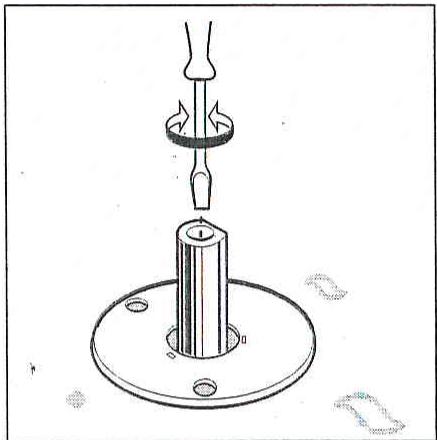

Si la pression du gaz utilise est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la canalisation d'arrivée, un régulateur de pression approprié conformé aux normes sur les régulateurs de gaz canalisés en vigueur dans le pays.
Réglage de l'air primaire des brûleurs (Pour la France et la Belgique)
Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.
Réglage des minima (Pour la France et la Belgique)
- Placer le robinet sur la position minimum;
enlever la manette du bruleur correspondant et agir sur la vis de réglage située à l'intérieur ou bien à côté de la tige du robinet jusqu'à obtenir une petite flamme régulière.
N.B.: en cas de gaz liquides, il faut visser à fond la vis de réglage.
verifier si, en tournant rapidement la manette du maximum au minimum les brûleurs ne s'éteignent pas.
- Sur les apparèils équipés de dispositif de sécurité (thermocouple), si le dispositif ne fonctionne pas lorsque les brûleurs sont au minimum, augmenter le débit des minima en agissant sur la vis de réglage.
Aprés avoir effectué le réglage, remettez en place cachets situés sur le by-pass avec de la cire à cacheter ou tout matériel équivalent.
| Modification | Cachet de la station technique | Date |
| Coller ici une des étiquettes située dans le sachet des injecteurs | ||
Disposition des brûleurs.
TV 63 S
TV 64 S
TV 65 S
Tableau des injecteurs
| Tableau 1 (Pour la France) | Gaz liquidés | Gaz natural | Air propre (1) | |||||||||||
| Brouleur | Diamère (mm) | Puisance thermique kW (p.c.s.) | By-pass 1/100 (mm) | Puisance thermique kW (p.c.s.) | Injector 1/100 (mm) | Débit* (g/h) | Puisance thermique kW (p.c.s.) | Injector 1/100 (mm) | Débit* (l/h) | Puisance thermique kW (p.c.s.) | Injector 1/100 (mm) | Débit* l/h | ||
| Butane | Propane | G20 | G25 | Nomin | ||||||||||
| Papide (R) | 100 | 0,70 | 39 | 3,00 | 86 | 218 | 214 | 3,30 | 123 | 314 | 365 | 3,00 | 275 | 420 |
| Semi Papide (S) | 75 | 0,40 | 28 | 1,90 | 70 | 138 | 136 | 1,90 | 103 | 181 | 218 | 1,90 | 183 | 266 |
| Auxiliaire (A) | 55 | 0,40 | 28 | 1,00 | 50 | 73 | 71 | 1,00 | 79 | 95 | 111 | 1,00 | 137 | 140 |
| Triple Couronne (TC) | 100 | 1,30 | 57 | 2,50 | 83 | 182 | 179 | 2,50 | 124 | 238 | 277 | 2,50 | 245 | 350 |
| Pressions d'alimentation (Pour la France) | Nominele (nbar) | 28-30 | 37 | 20 | 25 | 8 | ||||||||
| Minimum (nbar) | 20 | 25 | 17 | 20 | 6 | |||||||||
| Maximum (nbar) | 35 | 45 | 25 | 30 | 15 | |||||||||
(1) Seulement pour la France, voir la plaquette dimmmatriculation de l'appareil. Pour la transformation a gaz air propane, demander le kit injecteurs au centre d'assistance technique Merloni Electroménager.
A 15^ et 1013 mbar-gaz sec
Propane P.C.S. = 50,37 MJ/kg
Butane P.C.S. = 49,47 MJ/kg
Naturele G20 P.C.S. = 37,78 MJ/m
Naturele G25 P.C.S. = 32,49 MJ/m
Air Propané P.C.S. = 25,72 MJ/m³
Cet apparéil est conforme aux Directives Communautaires suivantes:
- 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives;
- 89/336/CEE du 03/05/89 (Compatibilité electromagnetique) et modifications successives;
90/396/CEE du 29/06/90 (Gaz) et modifications successives; - 93/68/CEE du 22/07/93 et modifications successives.
- Ce document est divisé de deux parties:
- Ce document est à conserver par l'utilisateur
- La table de cuisson
- Réglage des brûleurs "tous gaz"
- Réglage des brûleurs
- Allumage des brûleurs équipés d'un dispositif de sécurité
- Utilisation des plaques rapides à protecteur incorpore
- Récipients à utiliser
- Conseils d'utilisation
- Recommendations importantes
- France : la table est reglee en usine pour le gaz naturel G 20 (20 mbar).
- Entretien
- Graissage des robinets
- Installation des tables à encastrer
- Conditions réglementaires d'installation (Pour la France)
- Positionnment
- Scheme de fixation des crochets
- Devant
- Derrière
- Raccordement gaz
- Raccordement du tube rigide (cuivre ou acier)
- Raccordement du tuyau flexible en acier
- Contrôle étanchéité
- Branchementélectrique
- Branchement du cordon d'alimentation à la ligne électrique
- Adaptation aux différents types de gaz
- Disposition des brûleurs.
- Tableau des injecteurs
- Cet apparéil est conforme aux Directives Communautaires suivantes:
Marque : SCHOLTES
Modèle : TV 64S
Catégorie : Téléviseur
