VS40 - Ventilateur PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur
Marque	PROLINE
Modèle	VS40
Alimentation	220-240 V ~ 50 Hz
Puissance nominale	45 W
Débit d'air maximal (F)	41,17 m³/min
Valeur de service (SV)	0,98 (m³/min)/W
Niveau de puissance acoustique (LWA)	55,38 dB(A)
Vitesse maximale du souffleur	2,9 m/s
Nombre de vitesses	3 (lente, moyenne, rapide)
Fonction oscillation	Oui, commande d'oscillation sur le moteur
Réglage d'inclinaison	Oui, orientation manuelle vers le haut ou le bas
Type de base	Base démontable avec molette à vis
Protection grille	Grille avant et arrière avec clips de fixation
Entretien et nettoyage	Débrancher avant nettoyage, chiffon humide, ne pas immerger
Sécurité	Ne pas utiliser avec régulateur externe, éviter contact avec cheveux/rideaux
Usage prévu	Domestique uniquement

FOIRE AUX QUESTIONS - VS40 PROLINE

Comment assembler la base du ventilateur ?

Détachez la molette à vis du boîtier, fixez le boîtier à la base, puis resserrez la molette pour verrouiller.

Comment fixer la grille arrière ?

Dévissez l'écrou de maintien et l'écrou de verrouillage sur l'axe du moteur, placez la grille arrière (poignée vers le haut), puis revissez l'écrou de verrouillage dans le sens des aiguilles d'une montre.

Comment installer la pale du ventilateur ?

Faites glisser la pale sur l'axe du moteur en insérant complètement l'arbre dans la rainure, puis vissez l'écrou de maintien dans le sens contraire des aiguilles d'une montre.

Comment assembler la grille avant ?

Dévissez la petite vis et l'écrou de fixation, placez le crochet de la grille avant en bas, alignez les trous des deux grilles, fixez avec vis et écrou, puis fermez les clips.

Comment utiliser les vitesses du ventilateur ?

Appuyez sur le bouton 1 (lente), 2 (moyenne) ou 3 (rapide). Pour éteindre, appuyez sur 0 (arrêt).

Comment activer l'oscillation ?

Appuyez sur la commande d'oscillation située en haut du boîtier du moteur. Pour arrêter, relevez la commande.

Comment régler l'inclinaison du ventilateur ?

Maintenez la base et poussez les grilles vers le haut ou le bas pour orienter le flux d'air.

Comment nettoyer le ventilateur ?

Débranchez avant nettoyage. Utilisez un chiffon humide pour les surfaces extérieures. Ne pas immerger dans l'eau ni utiliser de produits abrasifs.

Quelles sont les précautions de sécurité importantes ?

Placez le ventilateur sur une surface stable. Évitez tout contact des parties mobiles avec les cheveux, rideaux ou vêtements amples. Ne pas utiliser avec un régulateur de vitesse externe. Débranchez après usage et avant déplacement/nettoyage.

Que faire si le câble d'alimentation est endommagé ?

Il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire pour éviter un danger.

MODE D'EMPLOI VS40 PROLINE

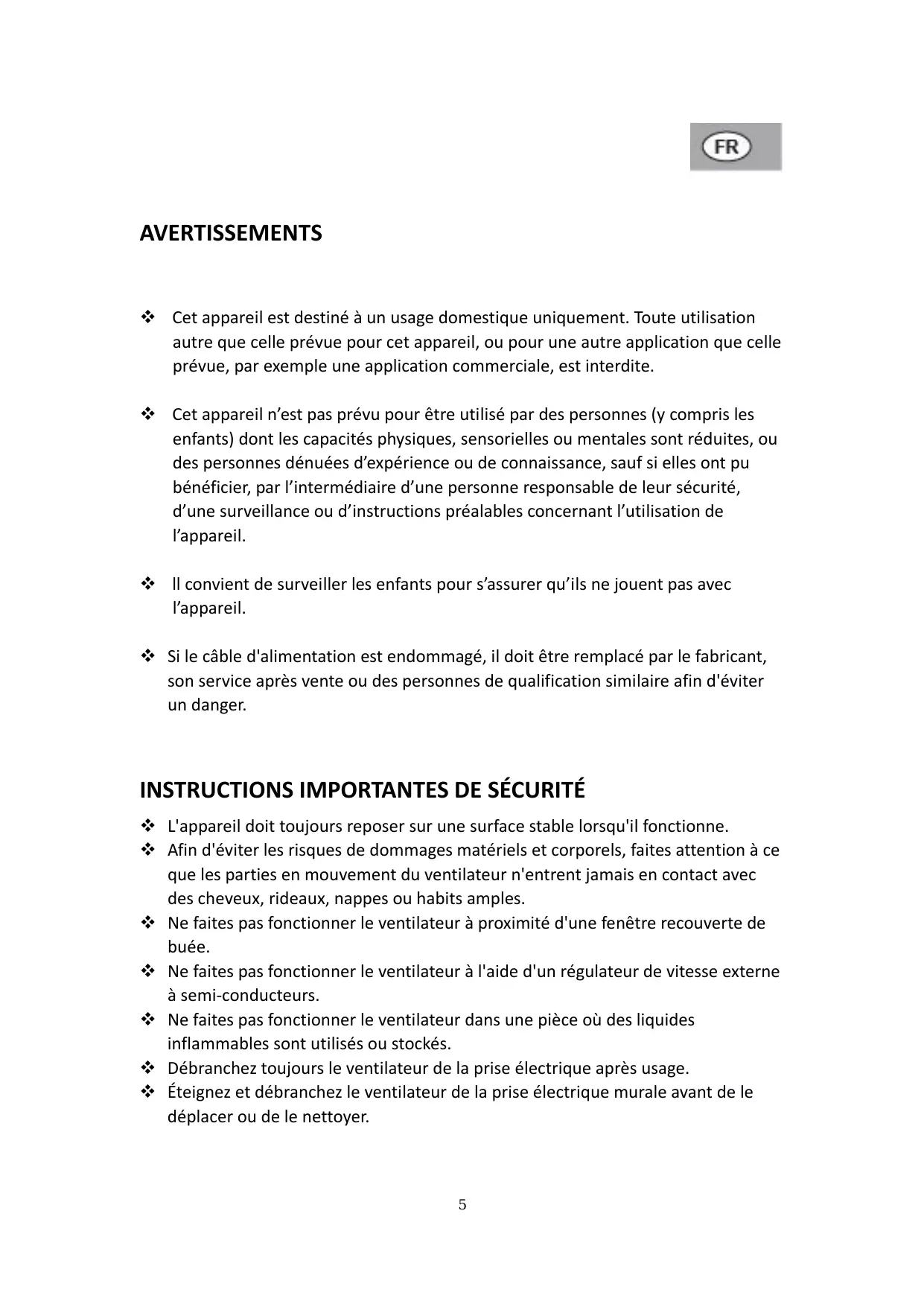

Cet apparéil est destiné à un usage domestique uniquement. Toute'utilisation autre que celle prévue pour cet apparéil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

INSTRUCTIONS IMPORTANTES DE SECURITÉ

L'appareil doit toujours reposer sur une surface stable lorsqu'il fonctionne.
Afin d'eviter les risques de dommages matériels et corporels, faites attention à ce que les parties en mouvement du ventilateur n'entrent jamais en contact avec des cheveux, rideaux, nappes ou habits amples.
Ne faites pas fonctionner le ventilateur à proximé d'une fenêtre recouverte de buée.
Ne faites pas fonctionner le ventilateur à l'aide d'un régulateur de vitesse externe à semi-conducteurs.
Ne faites pas fonctionner le ventilateur dans une piece ou des liquides inflammables sont utilisés ou stockés.
Débranche toujours le ventilateur de la prise électrique après usage.
Eteignez et debranchez le ventilateur de la prise electrique murale avant de le déplacer ou de le nettoyer.

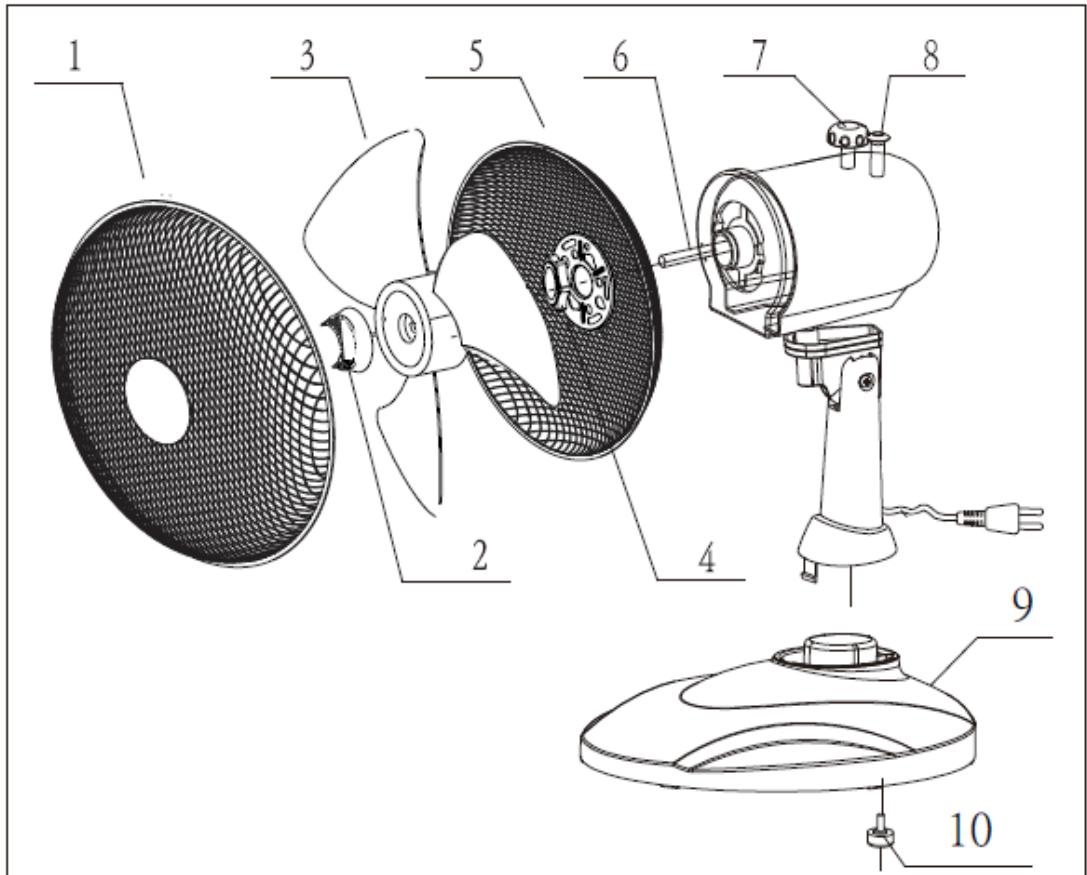

DESCRIPTION

1. Grille avant
2. Écrou de maintainen
3. Pale du ventilateur
4. Écrou de verrouillage

5. Grille arrête

6. Axe d'entrainment du moteur

7. Bouton de selection de la vitesse
8. Commanded oscillation
9. Base du ventilateur
10. Molette à vis

ASSEMBLAGE

Assurez-vous que le ventilateur est débranché de la prise d'alimentation.

Montage de la base du ventilateur

1. Detachez la molette à vis du boîtier du ventilateur.
2. Fixez le boîtier du ventilateur à la base.
3. Resserrez la molette à vis pour verrouiller la base au boîtier du ventilateur.

Assemblage de la grille arrête

Dévissez l'écrou de maintain en l'axe d'entrainment du moteur en le tournant

Dans le sens des aiguilles d'une montre. Dévissez l'écrou de verrouillage du moteur.

Placez la grille arrête sur le boîtier du moteur en positionnant la poignée de la grille arrête vers le haut.

Insérez l'écrou de verrouillage et vissez-le dans le sens des aiguilles d'une montre pour fixer la grille arrêté.

Assemblage de la pale du ventilateur

Faites glisser la pale sur axe d'entrainment du moteur en veillant à complètement insérer l'arbre du moteur dans la rainure de la pale.

Vissez l'écrou de maintien en le tournant dans le sens contraire des aiguilles d'une montre pour fixer la pale sur l'arbre du moteur.

Assemblage de la grille avant

Dévissez la petite vis et l'écrou de fixation de la grille avant.

Attention! Le crochet de la grille avant doit être placé en bas.

Alignez les trou des deux grilles, puis fixez-les solidement avec la vis et l'écrou fournis. Une fois les grilles assemblées, fixez les clips pour les solidariser l'une à l'autre.

FONCTIONNEMENT

1. Placez le ventilateur sur une surface plane et stable.

2. Branchez le ventilateur à une prise électrique murale.

3. Réglez sur l'un des boutons de la vitesse 1, 2 ou 3 pour sélectionner la vitesse de ventilation désirée. Pour éteindre le ventilateur, appuyez sur le bouton « 0 »

0 = Arrêt 1 = Vitesse lente 2 = Vitesse moyenne 3 = Vitesse rapide

1. Pour que le ventilateur oscille latéralement, appuyez sur la commande d'oscillation située en haut du boîtier du moteur.

Pour arrêté les oscillations du ventilateur, relevez la commande d'oscillation.

1. Réglage de l'inclinaison

Le flux d'air peut être orienté vers le haut ou le bas en Maintenant la base et en poussant les grilles vers le haut ou le bas.

NETTOYAGE ET ENTRETIEN

1. Debranche le ventilateur de la prise électrique avant de le nettoyer.
2. Une fois le ventilateur assemblé, il est interdit de démonter ses grilles.
3. Nettoyez les surfaces extérieures de l'appareil avec un chiffon humide.

REMARQUES :

Le ventilateur ne doit pas etre immergedans de I'eau ni dans tout autre liquide.
N'utilisez pas de produit chimique agressif ou abrasif pour nettoyer l'appareil, car cela risquerait d'endommager ses surfaces.

SPECIFICATIONS

Caracteristiques nominales: 220-240V~ 50Hz 45W

Taux maximal de flux d'air (F): 41,17 m³/min

Valeur de service (SV): 0, 98 (m^3/min)/W

Niveau de puissance acoustique mesuré (LWA): 55,38 dB(A)

Vitesse maximale du souffleur (c): 2,9 metres/sec

Norme de mesure de la valeur du service: IEC 60879: 1986 (corr. 1992)

En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérances peuvent apparaître dans ces instructions. Veuillez nous excuser pour la génie occasionnée.
