Intitulé	Description
Type de produit	Réfrigérateur combiné
Capacité totale	340 litres
Type de froid	Froid ventilé
Classe énergétique	A++
Dimensions approximatives	186 x 60 x 65 cm
Poids	70 kg
Alimentation électrique	220-240 V
Puissance	150 W
Fonctions principales	Réfrigération, congélation, mode vacances
Entretien et nettoyage	Nettoyage intérieur régulier, dégivrage si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Bosch
Compatibilités	Compatible avec accessoires Bosch pour réfrigérateurs
Sécurité	Système de verrouillage de porte, alarme de température
Informations générales	Garantie de 2 ans, service client disponible

FOIRE AUX QUESTIONS - KVS9VWEAS BOSCH

Comment régler la température de mon réfrigérateur BOSCH KVS9VWEAS ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé à l'intérieur du réfrigérateur. Utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Vérifiez si le réfrigérateur est correctement alimenté, si les portes sont bien fermées et si les ventilations ne sont pas obstruées. Si le problème persiste, contactez le service après-vente.

Comment dégivrer mon réfrigérateur BOSCH KVS9VWEAS ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Placez un récipient sous le réfrigérateur pour recueillir l'eau. Ne pas utiliser d'objets pointus pour enlever la glace.

Mon réfrigérateur émet un bruit étrange, que faire ?

Un bruit léger est normal, mais si le bruit est anormalement fort, vérifiez que l'appareil est de niveau et que rien ne bloque le ventilateur. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs. Essuyez avec un chiffon propre et séchez soigneusement.

Comment changer le filtre à eau de mon réfrigérateur ?

Pour changer le filtre à eau, ouvrez le compartiment à filtre et retirez l'ancien filtre. Insérez le nouveau filtre en suivant les instructions indiquées dans le manuel d'utilisation.

Quelle est la capacité de mon réfrigérateur BOSCH KVS9VWEAS ?

La capacité du réfrigérateur BOSCH KVS9VWEAS est de 324 litres, ce qui permet de stocker une grande quantité d'aliments.

Comment activer le mode éco de mon réfrigérateur ?

Pour activer le mode éco, appuyez sur le bouton 'Éco' sur le panneau de contrôle. Le mode éco permet d'optimiser la consommation d'énergie.

Que faire si l'écran de mon réfrigérateur ne s'allume pas ?

Vérifiez si le réfrigérateur est branché et si l'alimentation fonctionne. Si l'écran ne s'allume toujours pas, il est recommandé de contacter le service après-vente.

Comment régler l'humidité dans le compartiment à légumes ?

Utilisez le régulateur d'humidité situé dans le tiroir à légumes pour ajuster le niveau d'humidité selon vos besoins, en le tournant dans le sens des aiguilles d'une montre pour plus d'humidité.

MODE D'EMPLOI KVS9VWEAS BOSCH

Prescriptions-d'hygiène-alimentaire .. 26

Consignes de sécurité

et averissements 26

Conseil pour la mise au rebut 30

Etendue des fournitures 31

Lieudinstallation 31

Contrôler la température ambiente

et l'aération 32

Branchement de l'appareil 33

Présentation de l'appareil 34

Enclenchement de I'appareil 34

Réglage de la température 35

Contenance utile 36

Le compartmenté réfrigérateur 36

Compartment concélateur 37

Capacité de congestion 38

Congélation et rangement 38

Congélation de produits frais 39

Supercongélation 40

Décongélation des produits 40

Equipement 40

Autocollant OK 42

Arrêt et remisage de l'appareil 42

SiyousdégivrezI'appareil 42

Nettoyage de l'appareil 43

Odeurs 45

Éclairage (LED) 45

Economies d'énergie 45

Bruits de fonctionnement 46

Remédier soi même aux petites pannes 47

Autodiagnostic de l'appareil 48

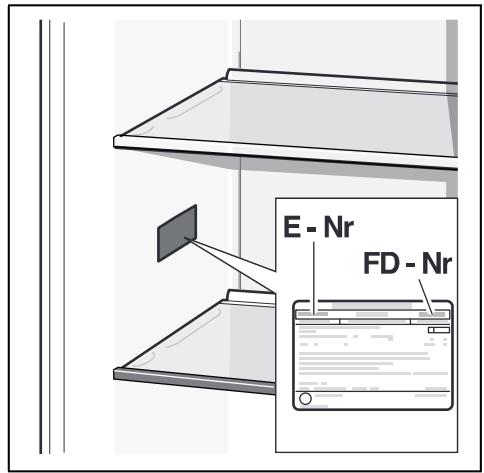

Service après-vente, numero de produit/de fabrication et données techniques 48

Prescriptions- d'hygiène-alimentaire

Chere cliente, cher client, conformement à la reglementation française visant à empêcher la présence de listeria dans le compartment réfrigerateur, nous vous remercions de respecter les consignes suivantes :

Nettoyez frequently le compartmentement interieur du réfrigerateur à l'aide d'un détermgent non agressif, ne provoquant pas d'oxydation des pieces metalliques (utilisez par ex. de l'eau tiège additionnée d'un peu de produit à vaisse).

Ensuite, désinfectez avec de l'eau additionnelle de vinaigre ou de jus de citron les surfaces que vous avez préalablement nettoyées, ou utilisez un produit germicide en vente dans le commerce et adapté aux réfrigerateurs (avant d'utiliser ce produit sur les pieces métalliques, faites un test de compatibilité à un endroit peu visible).

Enlevez les emballages commerciaux avant demettreles produits alimentaires dansle compartment réfrigerateur (par ex. le carton qui réunit les pots de yaourt).
Pour éviter toute contamination entre des produits alimentaires de nature différente, rangez-les bien séparés les uns des autres, bien emballés ou rangés dans des recipients à couvercle.

Avant de préparer des plats et de saisir des produits alimentaires, lavez-vous les mains. Avant de préparer d'autres plats, lavez-vous à nouveaux les mains. Lavez-les encore une fois avant de prendre un repas.
Lavez les ustensiles de cuisine dont vous venez de vous servir avant de les réutiliser (cuillère en bois, planche de découpe, couteau de cuisine, etc.).

Consignes de sécurité et averissements

Avant de mettre l'appareil en service

Veuillez lore attentivement et entierement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil.

Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserve ces documents en vue d'une réutilisation ultérieure ou pour le cas où l'appareil changerait de propriétaire.

Sécurité technique

Risque d'incendie Dans les tubulures du circuit frigorifique circule une petite quantite de fluide frigorigène respectieux de I'environnement mais combustible (R600a). Il n'abime pas la couche d'ozone et n'accroit pas l'effet de serre. Le fluide frigorigène risque en fuyant de blesser les yeux ou de s'enflammer.

Si l'appareil est endommagé

éloignez de l'appareil toute flamme neue ou source d'inflammation,
aérrez bien la piece pendant quelques minutes,
éteignez l'appareil puis débranchez la fiche mâle de la prise de courant,
prévenez le service après-venture.

Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces tropétites, un mélange gaz-air inflatable peut se former en cas de fuite.

Comptez 1m^3 de volume minimum de la piece pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

Lors de l'installation de l'appareil, veillez à ce que le cordon d'alimentation secteur ne soit pas coincide ni endommagé.

Si le cordon d'alimentation secteur de cet appeareil a eted endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations non effectuées dans les règles peuvent engendrer des risques considérables pour l'utilisateur. Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires.

fr

Il ne faut utiliser que les pieces d'origine du fabricant. Le fabricant ne garantit que les pieces d'origine car elles seules replissent les exigences de sécurité.

N'utilisez pas de bloc multiprise, de rallonge ou d'adaptateur.

Risque d'incendie

Les blocs multiprisés ou

blocs secteur portables peuvent surchauffer et provoquer un incendie.

N'utilisez pas de blocs
multiprises ni de blocs secteur
portables derrière l'appareil.

Pendant l'utilisation

N'utilisez jamais d'appareils électriques à l'intérieur de l'appareil (p. ex. apparèils de chauffage, machine à glaçons, etc.). Risque d'explosion!
Ne dégivrez ni ne nettoyez jamais l'appareil avec un nettoyeur à vapeur! La vapeur risque d'atteindre des pièces électriques et de provoquer un court-circuit. Risque d'électrocution!
Hormis les instructions du fabricant pour ne pas prendre des mesures supplémentaires pour accelerer le dégivrage. Risque d'explosion!

Pour detacher le givre ou les couches de glace, n'utilisez jamais d'objets pointus ou représentant des arêtes vives. Vous risqueriez d'endommager les tubulures dans lesquelles circule le produit réfrigérant.Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s'enflammer.
Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammbles (p. ex. bombes aerosols) ni produits explosifs. Risque d'explosion!
Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer.
Pour dégivrer et nettoyer l'appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l'appareil, tirez sur la fiche mâle et non pas sur son cordon.
Ne conservez les bouteilles de boissons fortement alcoolisées qu'hermetétiquement fermées et debout.

L'huile et la graisse ne doit pas entrer en contact avec les parties en matieres plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux.
Ne recouvrez et n'obstruez jamais les orifices de ventilation de l'appareil.
Dans compartment congestion, ne stockez pas de liquides en bouteilles ou en boîtes (en particulier les boissons gazeuses). Les bouteilles et les boîtes pourraient éclater!
Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartment congestion. Risque d'engelures!
Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l'évaporateur, etc. Risque d'engelures!

Évitez des risques pour les enfants et les personnes vulnérables :

Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l'utilisation sure de l'appareil.

Assurez-vous que les enfants et les personnes vulnérables ont bien compris la nature des dangers.

Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes vulnérables lorsqu'elles se trouvent pres de l'appareil.

Ne permettez l'utilisation de l'appareil qu'aux enfants de plus de 8 ans.

Surveillance les enfants pendant le nettoyage et la maintenance.

Ne laissez jamais des enfants jouer avec l'appareil.

Les enfants et l'appareil

Ne confiez jamais l'emballage et ses pieces constitutives aux enfants. Ils risquent de sétouffer avec les cartons pliants et les feuilles de plastique!
L'appareil n'est pas un jouet pour enfants!
Appareils équipés d'une serrure : rangez la clé hors de portée des enfants !

Dispositions générales

L'appareil convient pour

Réfrigerer et congeler des aliments,
préparer des glaçons.

Cet apparéil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique.

Le circuit frigorifique a subi un contrôle d'étanchéité.

Cet apparéil est conforme aux dispositions de sécurité applicables aux apparéils électriques et il est déparasité.

Cet apparéil est conçu pour uneutilisation jusqu'à une altitudemaximale de 2000 m.

Conseil pour la mise au rebut

Mise au rebut de l'emballage

L'emballage protège votre apparéil contre les dommages susceptibles de survenir en cours de transport. Tous les matérieliaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous: à eliminer l'emballage dans le respect de l'environnement.

Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Eliminez l'emballage en respectant l'environnement.

Mise au rebut de l'ancien apparéil

Les apparèils usagés ne sont pas des déchets dénués de valeur! Leur élimination dans le respect de l'environnement permet d'en récapérer de précieuses matières premières.

Cet apparéil est marqué selon la directive européenne 2012/19/UE relative aux apparéils électriques et Electroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.

Mise en garde

Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranche sa fiche mâle.
2. Sectionnez son cable d'alimentation et retirez-le avec la fiche maje.
3. Pour dissuader les enfants de grimper dans l'appareil, ne retirez pas les clayettes et les bacs!
4. Ne permettez pas aux enfants de jouer avec l'appareil lorsqu'il ne sert plus. Risque d'étouffement!

Les apparèils réfrigerants contiennent du fluide réfrigérant. L'isolant contient des gaz. Il faut que le fluide réfrigerant et les gaz soient éliminés dans les régles de l'art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé.

Étendue des fournitures

Après avoir déballé, vérifie toutes les pieces pour détecter d'eventuels dégats dus au transport.

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

La livraison comprend les pièces suivantes :

Appareil indépendant
Équipment (selon le modele)
Sachet avec visserie de montage
Notice d'utilisation

Notice de montage
Carnet de service après-vente
Piece annexe de la garantie
Informations relatives à la consommation d'énergie et aux bruits

Lieu d'installation

Un local sec et aérable convient comme lieu d'installation. Il faudrait que le lieu d'installation ne soit pas directement exposé aux rayons solaires et pas à proximé d'une source de chaleur (cuisinière, radiateur, etc.). Si l'installation a côté d'une source de chaleur est inévitable, veuillez utiliser un panneau isolant approprié ou respecter les écarts minimums suivants par rapport à la source de chaleur :

3 cm par rapport aux cusinières électriques ou à gaz.
30 cm par rapport à un apparéil de chauffage au fuel ou au charbon.

Sur l'emplacement, le sol ne doit pas s'affaisser. Renforcez-le le cas échéant. Placez des garnitures sous l'appareil pour compenser les inégalités du sol éventuelles.

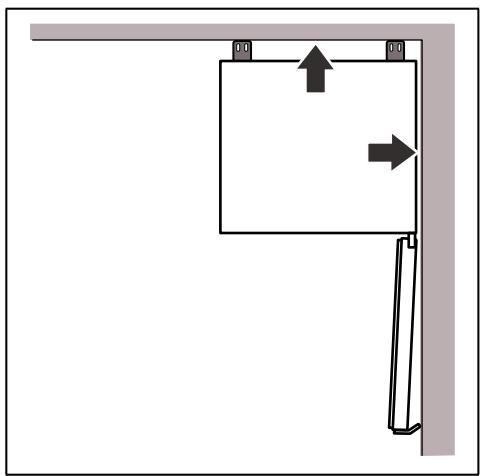

Écart mural

Fig. 3

L'appareil ne requiert aucun écart létal par rapport à un mur / une paroi. Il demeure néanmoins possible de faire coulisser entièrement les bacs et les clayettes.

Changer le sens d'ouverture de hublot

(sinécessaire)

Si nécessaire, nous recommendons de confier l'inversion du sens d'ouverture de porte à notre service après-venture. Pour connaître le prix d'une inversion du sens d'ouverture de porte, consultez votre service après-venture compétent.

Mise en garde

Pendant le changement du sens d'ouverture de porte, l'appareil ne doit pas etre relié au secteur. Avant le changement, débranchez la fiche male de la prise de courant. Pour ne pas endommager le dos de I'appareil, placez en dessous suffisamment de matériel amortisseur. Couchez prudemment I'appareil sur le dos.

Remarque

Si I'appareil va etre couche sur le dos, il ne faut pas monter I'ecarteur mural.
lateral.

Contrôler la température ambiente et l'aération

Température ambiente

L'appareil a ete concu pour une categorie climatique precise Suivant la categorie climatique, I'appareil est utilise dans les températures ambientes suivantes.

La catégorie climatique de l'appareil figure sur sa plaque signalétique, Fig. 18.

Catégorie climatique	Température ambiente admissible
SN	+10 °C à 32 °C
N	+16 °C à 32 °C
ST	+16 °C à 38 °C
T	+16 °C à 43 °C

Remarque

L'appareil est entiement fonctionnel à l'intérieur des limites de température ambiente prévues dans la catégorie climatique indiquée. Si un apparéil de la catégorie climatique SN est utilisé à des températures ambantes plus basses, il est possible d'exclure que l' apparéil s'endommage jusqu'à une température de +5^ .

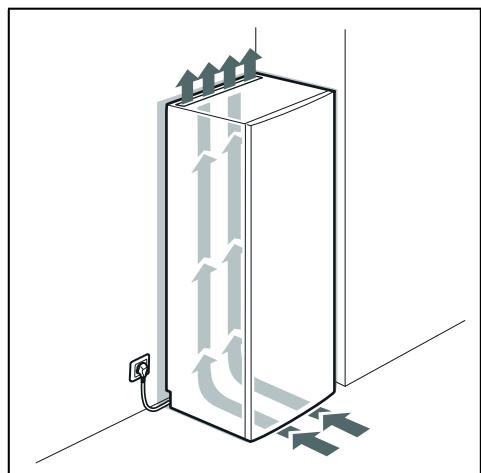

Aération

Fig. 4

L'air entrant en contact avec la paroi arrrière de l'appareil se rechauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvre ni et n'obstruez jamais les orifices d'aération de l'appareil.

Branchement de l'ordinateil

Après l'installation de l'appareil en position verticale, attendez au moins une heures avant de leMETtre en service. Il peut en effet arrivere, pendant le transport, que I'huile presente dans le compresseur se déplace vers le circuit frigorifique.

Avant la première mise en service, nettoyez le compartment entreieur de l'appareil. (Voir le chapitre « Nettoyage de l'appareil ».)

Branchement électrique

La prise de courant doit être proche de l'appareil et demeurer librement accessible même après avoir installé ce dernier.

Mise en garde

Risque d'electrocution!

N'utilise jamais de bloc multiprise ou de rallonge si la longueur du cordon d'alimentation secteur est insuffisante. Dans ce cas, contactez le service après voente qui vous indiquera des alternatives.

L'appareil est conforme à la classe de protection I. Raccordez l'appareil au courant alternatif 220 - 240 V/50 Hz via une prise de courant installée dans les règles et compteant un fil de terre. La prise doit être protégée par un fusible de 10 A à 16 A.

Sur les apparèils utilisés dans des pays non européens, vérifie si la tension et le type de courant indiqués correspondent aux valeurs de votre réseau électrique. Vous trouverez ces indications sur la plaque signalétique, Fig. 18.

! Mise en garde

Il ne faut enaucun cas raccorder l'appareil à des fiches électroniques d'économie d'énergie.

Nos apparèils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoidal. Directement raccordées au réseau public, les installations photovoltaiques font appel à des onduleurs pilotés par le secteur. Dans les solutions en ilots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d'un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoidal.

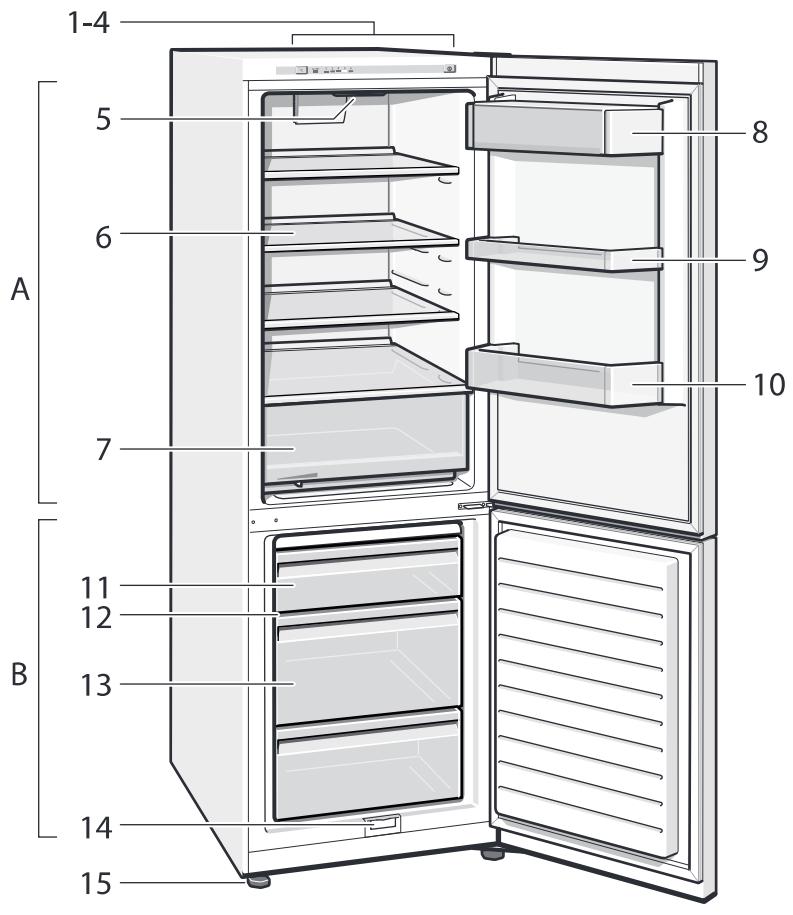

Présentation de l'ordinateil

Veuillez déplier la dernière page, illustrée, de la notice. La présente notice d'utilisation vaut pour plusieurs modèles. L'équipement des modèles peut varier. Selon le modele, l'appareil peut différer du contenu des illustrations.

Fig. 1

• Selon le modele.

1-4 Éléments de commande
5 Éclairage (LED)

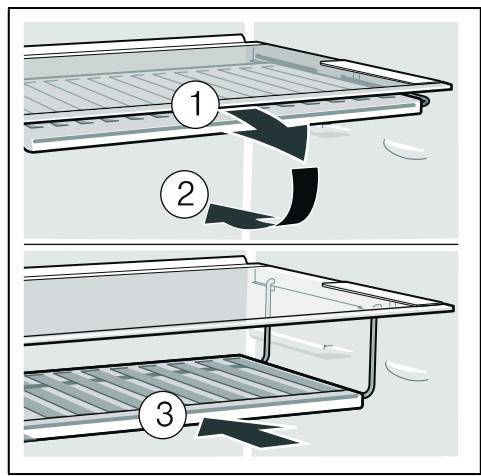

6 Clayette en verre dans le compartmenté réfrigerateur

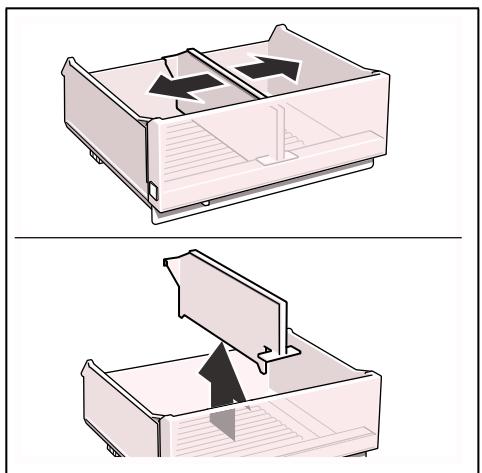

7 Bac à légumes
8 Casier à beurre et à fromage *

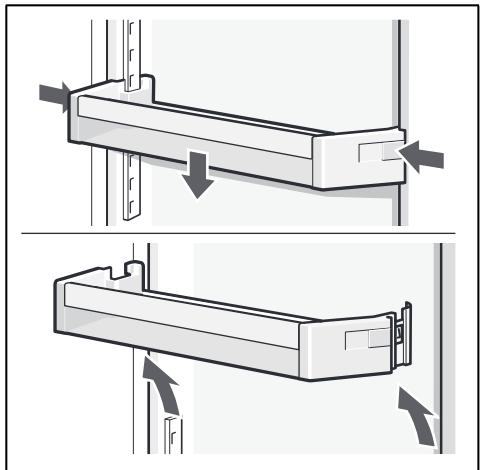

9 Balconnet a oeufs*

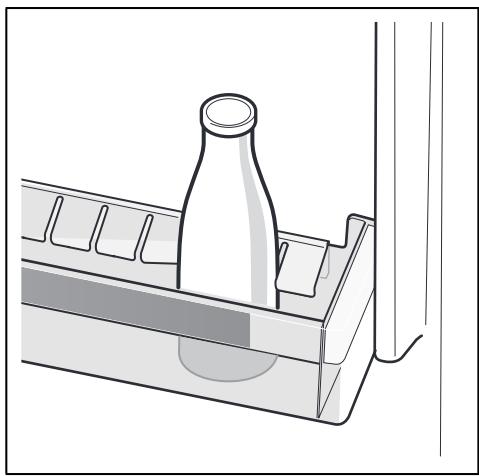

10 Clayette a grandes bouteilles
11 (Petit) tiroir à surgelés
12 Clayette en verre dans le compartment Congélateur
13 (Grand) tiroir à surgelés
14 Orifice d'écoulement de l'eau de dégivrage
15 Pied a vis

A Compartiment réfrigérateur
B Compartiment congélateur

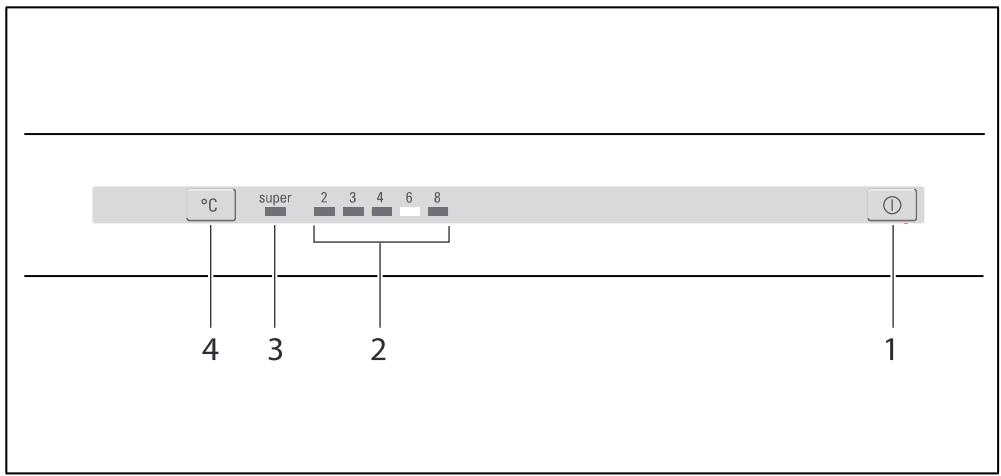

Éléments de commande

Fig. 2

1 Touche Marche / Arret

Il sert a allumer et eteindre l'ensemble de I'appareil.

2 Affichage de la température dans le compartment réfrigérateur

Les chiffres correspondant aux températures ^ C réglées dans le compartmenté réfrigérateur.

3 Indicateur de supercongélation

Cevoyantne s'allume que pour indiquerque la supercongelation s'est enclenchee.

4 Touche de réglage de la température dans le compartmenté réfrigérateur

Cette touche sert à régler la température du compartment réfrigérateur.

Enclenchement de l'ordinateil

Fig. 2

Allumez l'appareil par la touche Marche / Arrêt 1.

L'appareil commence à réfrigerer.

L'éclairage est allumé tant que la porte reste ouverte.

Nous vous recommendons de régler la température sur +4^ .

Remarques concernant le fonctionnement de l'appareil

• ÀpRESsonallumage,l'appareilpeut avoir besoin de plusieurs heures pour atteindre lestempératuresreglées. Pendant cette période,ne rangez pas de produits alimentaires dans l'appareil.
  Pendant le fonctionnement du groupe frigorifique, des gouttelettes d'eau ou du givre se forment sur la paroi arrière du compartmenté réfrigerateur. Ce phénomène est le résultat du fonctionnement de l'appareil. Inutile de gratter le givre ou d'essuyer les gouttes d'eau. La paroi arrête se dégivre automatiquement. L'eau de dégivrage est recupérée dans la rigole d'écoulement, Fig. 14, puis coule jusqu'àu groupe frigorifique où elle s'évapore.
  L'appareil chauffe légersement une partie de ses surfaces frontales pour empêcher une condensation d'eau dans la zone du joint de porte.
  Si la porte du compartment congestionelateur ne se laisse pas immédiatement rouvrir après l'avoir fermée,attendez un moment pour laisser à la dépression régnant dans le compartment le temps de se résorber.
  En raison du système frigorifique employé, les grilles de congélation peuvent se couvirrapidement de givre en certains endroits. Cecin'influe pas sur leur fonction ni sur la consommation d'électricité.Un dégivrage s'impose uniquement lorsque le givre ou la glace s'est accumulé(e) sur toute la surface de la grille et qu'il ou elle fait plus de 5 mm d'épaissieur.

Réglage de la température

Fig. 2

Compartment réfrigérateur

La température est réglaible entre +2^ et +8^

Appuyez sur la touche de réglagede la température 4 jusqu'à ce quela température souhaïée soit régleeedans le compartment réfrigérateur.

L'appareil mémorise la valeur régée en dernier. La température régée s'affiche à l'affichage de température 2.

La température régnant dans le compartment congestionérateur dépend de cette régnant dans le compartment réfrigérateur.

Une baisse de la température dans le compartment réfrigerateur entraine aussi une baisse de celle du compartment congélateur.

Contenance utile

Vous trouvrez les indications relatives à la contenance utile sur la plaque signalétique de votre apparéil. Fig. 18

Utiliser l'intégralité du volume de congélation

Pour pouvoir ranger la quantité maximale de produits congelés, vous pouvez retirez toutes les pièces composant l'équipment. Il devient alors possible d'empiler les produits alimentaires au bas du département de congélation.

Pour-retirer les pièces d'équipement Tirez le bac à produit congelez à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le. Fig. 15

Le compartment réfrigérateur

Le compartmenté réfrigérateur est l'endetroit idéal où ranger la viande, la charcuterie, le poisson, les produits laitiers, les oeufs, les plats précuinés et les pâtisseries.

Consignes de rangement

Rangez des produits alimentaires frais et intacts. Ils conserveront ainsi plus longtemps leur qualite et leur fraîcheur.
Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant.

Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous évitez de la sorte que des pieces en plastique transmettent le goût ou se décolorent dans le compartment réfrigérateur.
- Attende que les boissons et alimentés chauds aient refroidi à la température de la pierce avant de les ranger dans l'appareil.

Remarque

Évitez que les produits alimentaires entrent en contact avec la paroi arrêté. Cela généait sinon la circulation de l'air. Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrêté.

Tenez compte des différentes zones froides dans le compartment réfrigérateur

L'air circulant dans le compartment réfrigérateur fait que des zones différemment froides apparaissent :
Zone la moins froide elle se trouve complètement en haut, contre la porte.

Remarque

Rangez dans la zone la moins froide par ex. le fromage dur et le beurre. De la sorte, le fromage peut continuer de développer son arôme et le beurre demeure tartinable.
La zone la plus froide se trouve dans le bac tiroir.

Remarque

Rangez les produits alimentaires délicats dans la zone la plus froide (par ex. le poisson, la charcuterie, la viande).

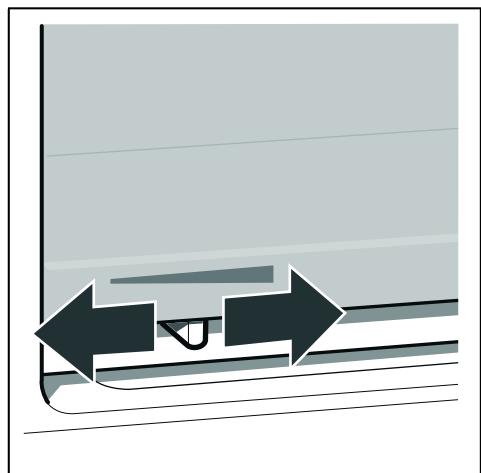

Bac à légumes avec régulateur d'humidité

Fig. 12

Pour creer un climat de stockage optimal pour les legumes et les fruits, vous pouze, en fonction de la quantite rangée, regler l'humidite de I'air qui regnera dans le bac a legumes:

• Petites quantités des fruits et légumes - humidité de l'air elevée
  ■grandes quantités des fruits et légumes - humidité de l'air réduite

Remarques

Il est recommandé de ranger les fruits (par exemple ananas, bananes, papayes, agrumes) et légumes (par exemple les aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) qui craignent le froid hors du réfrigérateur à des températures entre +8^ à +12^ pour en préserver la qualité et l'arôme.
Suivant la quantité et la nature des produits stockés, de l'eau peu se condenser dans le bac à légumes. Retirez l'eau condensée avec un essuie-tout sec et ajustez l'humidité de l'air dans le bac à légumes via le régulateur d'humidité.

Utilisation du compartment congélateur

Sert à ranger des produits surgeés.
Sert à confectionner des glaçons.
- Pur congefer des produits alimentaires.

Remarque

Veillez à ce que la porte du compartment congestioneur soit correctement fermée! Si cetteporte resteste ouverte, les produits surgelés dégéreront. Le compartment congestioneur se givre fortement. En outre: gaspillage d'énergie du à une consommation élevé d'électricité!

Capacité de congestion

Sur la plaque signalétique, vous trouvrez des indications concernant lacapacité de congélation. Fig. 18

Conditions préalables pour la capacité de congélation

Avant de ranger des produits alimentaires frais, allumez la supercongélation (voir le chapitre « Supercongélation »).
Rangez les quantités importantes d'aliments de préférence dans le compartmentement inférieur. Il s'y seront congeles à la fois très vite et en douceur.

Congélation et rangement

Achats de produits surgelés

Leur emballage doit'être intact.
Ne dépassez pas la date-limits de conservation.
Il faut que la température dans le congélateur bahut du supermarché soit de -18 °C ou encore plus basse.
Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartment congélateur.

Congélation des alimentés

Pour congeler les aliments, n'utilise que des aliments frais et d'un aspect impeccable.
Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés.
L'air ne doit pas pénétre dans l'emballage pour que les aliments ne perdent pas leur goût ni ne sèchent pas.

Rangement des produits surgelés

Insérez le bac à produits congelés jusqu'à la butée, afin d'assurer une circulation impeccable de l'air.

S'il faut ranger beaucoup de produits alimentaires, vous pouvez les empiler directement sur les clayettes en verre et sur le fond du compartment congélateur.

1. A cette fin, extrayez tous les bacs à produits congelés.
2. Tirez le bac à produit congelez à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le. Fig. 15

Congélation de produits frais

Pour congefer les alimentes, n'utilise que des alimentes frais et d'un aspect impeccable.

Il faudrait blanchir les légumes avant de les congefer, pour préserver le mistrs possible leur valeur nutritive, leur arome et leur teinte. Il n'est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges.

Vous trouvrez en librarianie toute une bibliographie sur la congélation et le blanchissement.

Remarque

Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés.

Se présent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires,œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés.
Ne se présent pas à la congélation : Variétés de légumes habituèlement dégustées crues telles que la salute ou les radis,œufs dans leur coque, raisins, pommes,poires et pêches entières,œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballer les surgelés

L'air ne doit pas pénétrer dans l'emballage pour que les aliments ne perdent pas leur goût ni ne sechent pas.

1. Placez les aliments dans l'emballage.
2. Presser pour chasser l'air.
   3.Obturez I'emballage hermetiquement.
3. Indiquez sur l'emballage le contenu et la date de congélation.

Emballages adaptés :

Film en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation.

Vous trouvrez ces produits dans le commerce spécialisé.

Emballages inadaptés :

Papier d'emballage, papier sulfurisé, cellophane, sacs-poubelles et sachets d'achat déjà utilisés.

Moyens d'obturation adaptés :

Caoutchoucs, clips en plastique, ficelles, rubans adhesifs résistants au froid, ou assimilés.

Vous pouvez sceller les sachets ou boudins en polyéthylèneavec une thermosoudeuse.

Durée de conservation des produits surgelés

La durée de conservation dépend de la nature des produits alimentaires.

Si la température a été régée sur -18 °C :

■ Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu'à 6 mois
■ Fromage, volaille, viande : jusqu'à 8 mois
Fruits et légumes : jusqu'à 12 mois

Supercongélation

Pour en conserve r les vitamines, la valeur nutritive, l'aspect et la saveur, les alimentés doivent être congelés à cœur le plus rapidement possible.

Lorsque la supercongélation a été activée, l'appareil fonctionne en permanence. Les températures dans le comportement congélation sont nettement plus basses qu'en service normal.

Pour éviter une augmentation indésirable de la température, activez la supercongélation quelques heures avant de congeler les aliments frais.

Pour utiliser la capacité de congélation indiquée sur la plaque signalétique, activez la supercongélation 24 heures avant de congeler les produits frais.

Si vous ne voulez congeler que de petites quantités d'aliments (jusqu'à 2 kg), vous n'avez pas besoin d'enclencher la supercongélation.

Remarque

Si vous avez activé la supercongélation, l'appareil peut fonctionner plus bruyamment.

Allumage et extinction

Fig. 2

Appuyez sur la touche 4 de réglage de la température jusqu'à que la mention super 3 s'allume.

La supercongélation se désactive automatiquement au bout de 21/2 jours.

Décongélation des produits

Selon la nature et l'utilisation des produits surgeçés, vous pouvez désirer entre plusieurs possibités :

a la température ambiente,
Dansle réfrigérateur,
■ dans le four électrique, avec / sans ventilateur à air chaud,
dans le micro-ondes.

Attention

Ne remettez pas à congefer des produits alimentaires partiellement ou entierement décongelés. Vous pourrez les reconguer uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rôtissage).

Dans ce cas, consommez-les nettement avant la date limite de conservation.

Equipement

(selon le modele)

Casier à beurre et à fromage

Pour ouvrir le casier à beurre, il suffit d'appuyer légèrement au milieu de sa trappe.

Pour nettoyer le casier, soulevez-le par le bas et extrayez-le.

Support réglable « EasyLift » en contre-porte

Fig. 5 La clayette se regle en hauteur sans qu'il faille I'extraire.

Appuyez simultanément sur les boutons
létéraux du support pour pouvoir
le déplacer vers le bas. Vous pouvez
le déplacer vers le haut sans devoir
appuyer sur les boutons.

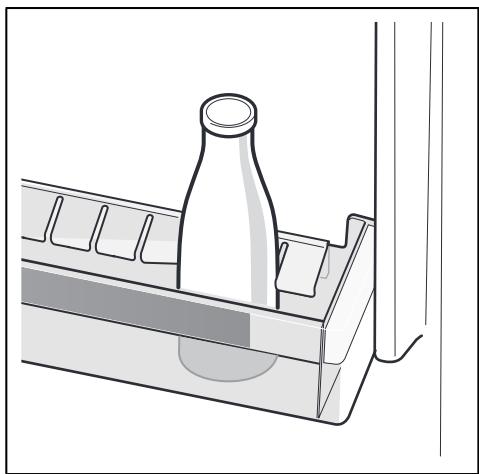

Porte-bouteilles

Fig. 7 Le porte-bouteilles empêche ces dernières de se renverser lorsque vous ouvrez et reférerz la porte.

Clayettes en verre

Dans le volume interieur, vous pouvez faire varier la configuration des clayettes suivant besoin : Pour ce faire, tirez la clayette, soulevez-la à l'avant et retirez-la.

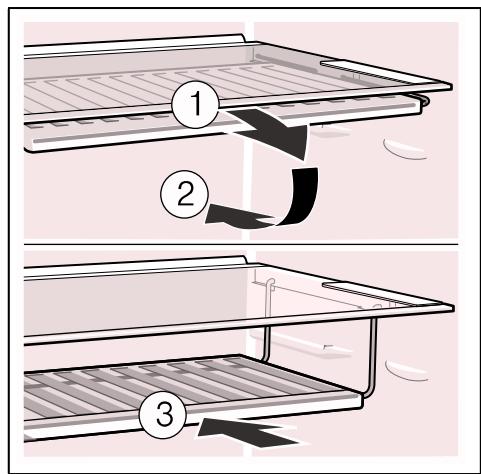

Rangement variable de la clayette

Fig. 3 Si nécessaire, il est possible de faire basculer la clayette vers le bas : Tirez la clayette en avant, abaissez-la et poussezla en arrriere.

Elle convient pour stocker des produits alimentaires et des bouteilles.

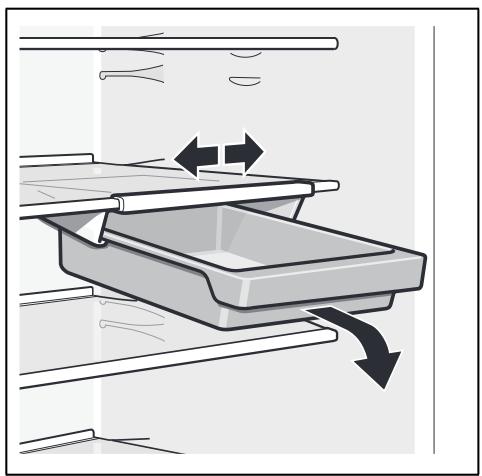

Bac tiroir

Fig. 9
Vous peuvent sortir le bac pour le charger et le décharger. Pour ce faire, souleverz le bac et extrayez-le. La fixation du bac est variable.

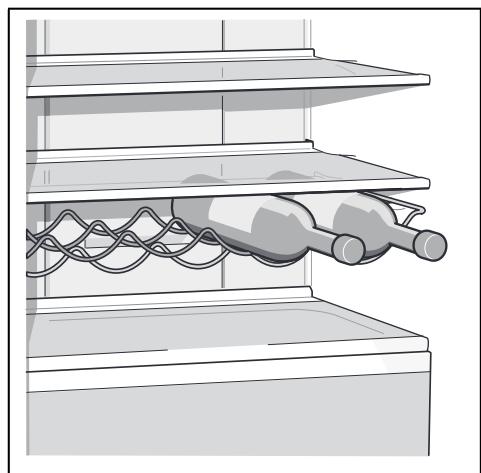

Clayette à bouteilles

Fig. 10
Cette clayette permet de ranger des bouteilles de manière sure. La fixation est variable.

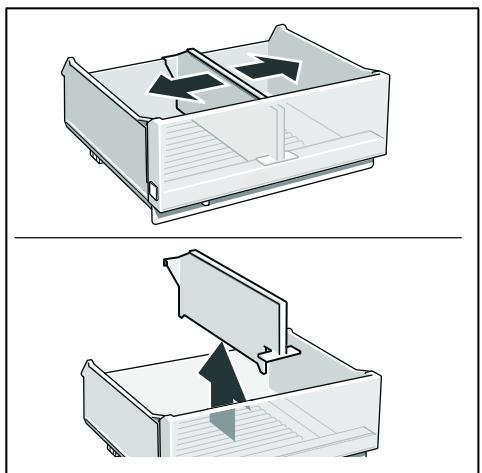

Insert pour bac à légumes

Fig. 11
Vous pouvez sorting l'insert.

Bac à produits congeles (grand)

Fig. 1/13 Pour ranger des produits congelés volumineux, par ex. dinges, canards et oies.

Remarque

Il n'est pas possible de-retirer la cloison séparatrice (si présente).

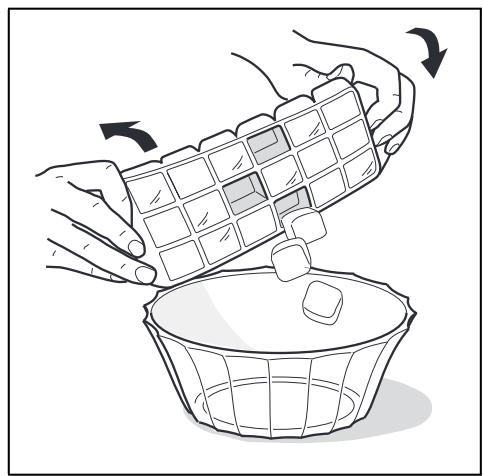

Bac à glaçons

Fig. 16

1. Remplissez le bac à glaçons aux 3/4 d'eau potable puis rangez-le dans le compartment Congélateur.
2. Si le bac est resté collé dans le compartment congélateur, n'utilise qu'un instrument émousse pour le decoller (un manche de cuiller par ex.).
3. Pour enlever les glaçons du bac, passsez-le brièvement sous l'eau du robinet ou déformez légèrement le bac.

Accumulateur de froid

Vous pouvez-retirer l'accumulateur de froid pour emporter des alimentes par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitee. Lors d'une coupure de courant ou en cas de panne, I'accumulateur de froid retarde le rechauffement des produits congelés stockés dans I'appareil.

Autocollant « OK »

(selon le modele)

L'autocollant « OK » vous permet de vérifier si les plages de températures sûres de +4 °C ou moins recommandées pour les alimentés sont atteintes dans le compartment réfrigérateur. Si l'autocollant n'indique pas « OK », abaissez progressivement la température.

Remarque

Après la mise en service de l'appareil, ce dernier peut nécessiter jusqu'à 12 heures pour atteindre la température réglée.

Réglage correct

Arrêt et remisage de l'ordinateil

Mettre l'appareil hors tension

Fig. 2

Appuyez sur la touche Marche / Arret 1. L'affichage de température 2 s'eteint. Le groupe frigorifique s'eteint.

Remisage de l'appareil

Si I'appareil doit rester longtemps sans servir :

1. Éteignez l'appareil.
2. Debranchez la fiche maje du secteur ou ramenez le disjoncteur en position eteinte.
   3.Nettoyez l'appareil.
3. Laissez la porte de l'appareil ouverte.

Si vous dégivrez l'appareil

Compartment réfrigérateur

La décongélation a lieu automatiquement.

L'eau de dégivrage s'écoule par les rigoles à cet effet et le trou d'écoulement pour gagner la zone d'évaporation de l'appareil.

Compartment concélateur

Le compartment congestionelur ne decongèle pas automatiquement vu que les produits surgelés doivent le rester. Une couche de givre dans le compartment congestionelur réduit la transmission de froid aux produits surgelés et accroit la consommation de courant. Enlevez régulièrement cette couche de givre.

Attention

Ne raclez jamais la couche de givre avec un couteau ou un objet pointu. Vous risqueriez d'endommager les tubulures dans lesquelles circule le produit réfrigerant. Le fluide réfrigerant en train de jaillir risque de s'enflammer ou de provoquer des lésions oculaires.

Procedure :

Remarque

Enclenchez la supercongélation env. 4 heures avant de procéder au dégivrage pour que les alimentés atteignent une température très BASSE et puissant rester ainsi un certain temps à la température ambiente sans décongeler.

1. Pour dégivrer l'appareil, éteignez-le.
2. Debranchez la fiche maje du secteur ou ramenez le disjoncteur en position eteinte.
3. Rangez les tiroirs remplis de produits surgelés dans un endroit frais. Posez les accumulateurs de froid (si fournis avec l'appareil) sur ces produits.

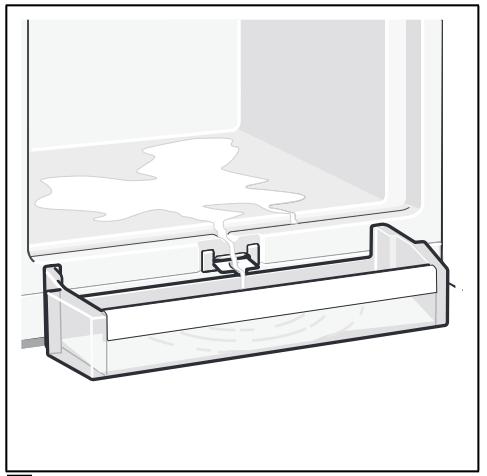

4. Ouvrez l'orifice d'écoulement de l'eau de dégivrage. Fig. 17

5. Pour recupérer l'eau de dégivrage, vous pouvez utiliser le support pour grandes bouteilles. Pour ce faire, retirez le support pour grandes bouteilles (voir le chapitre Nettoyer l'appareil) et placez-le sous l'orifice ouvert d'écoulement de l'eau de dégivrage.

6. Pour accélérer le dégivrage, posez dans l'appareil, sur deux dessous de plat, deux casseroles remplies d'eau très chaude.
7. ÀpRES le dégivrage, videz l'eau de dégivrage récepérée. A l'aide d'une éponge, essuyez l'eau de dégivrage restée au bas du compartment de congélateur.
8. Refermez l'orifice d'écoulement de l'eau de dégivrage.
9. Remettez le support pour grandes bouteilles en place dans la porte.
   10.Àprous le dégivrage, rebranchez l'appareil et allumez-le.

Nettoyage de l'appareil

Attention

N'utilisez aucun produit de nettoyage ni aucun solvant contenant du sable, du chlorure ou de l'acide.
N'utilisez jamais d'éponges abrasives ou susceptibles de rayer. Des zones corrodées pourraient apparaitre sur les surfaces métalliques.
Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle.
Ces pièces pourraient se déformer!

Procedez comme suit :

1. Éteignez l'appareil avant de le nettoyer.
2. Debranchez la fiche maje du secteur ou ramenez le disjoncteur en position eteinte.
3. Retirez les produits surgelés et stockez-les dans un endroit frais. Posez l'accumulateur de froid (si présent) sur les produits alimentaires.
4. Attendez que la couche de givre ait fondu.
5. Ne nettoyez l'appareil qu'vec un chiffon doux, de I'eau tiède et du produit à vaisselle représentant un pH neutre. L'eau de nettoyage ne doit pas pénétrer dans l'éclairage.
6. N'essuyez le joint de porte qu'avec un chiffon et de l'eau propre; ensuite, sechez-le à fond.
7. ÀpRES le nettoyage : rebranchez la fiche mâle de l'appareil puis réenclenchez-le.
8. Rangez à nouveau les produits congelés.

Equipement

Pour nettoyer, il est possible de retarder toutes les pieces variables de l'appareil.

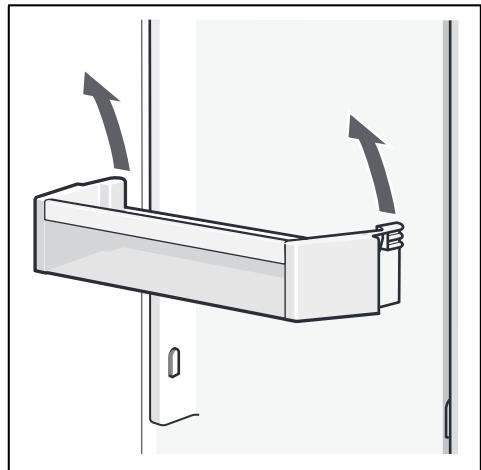

Sortir les supports en contre-porte Fig.6

Soulevez les supports et retirez-les.

Retirer les clayettes en verre

Pour ce faire, tirez la clayette, soulevez-la à l'avant et retirez-la.

Extraire le bac tiroir

Soulevez le bac tiroir et extrayez-le.

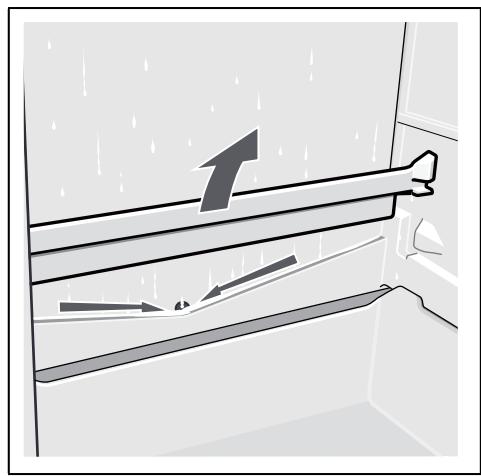

Bandeau d'écoulement de l'eau de dégivrage

Pour nettoyer la rigole d'écoulement de l'eau de dégivrage, il faut détacher la clayette en verre, située au dessus du bac à légumes, Fig. 1/7, du bandeau situé sur l'orifice d'écoulement de l'eau de dégivrage :

1. Retirer la clayette en verre.
2. Soulevez le bandeau d'écoulement de l'eau de dégivrage et retirez-le. Fig. 14

Remarque

Avec un bazonnet ouaté ou un objet similaire, nettoyez régulierement la rigole et le trou d'écoulement afin que l'eau de dégivrage puisse s'écouler.

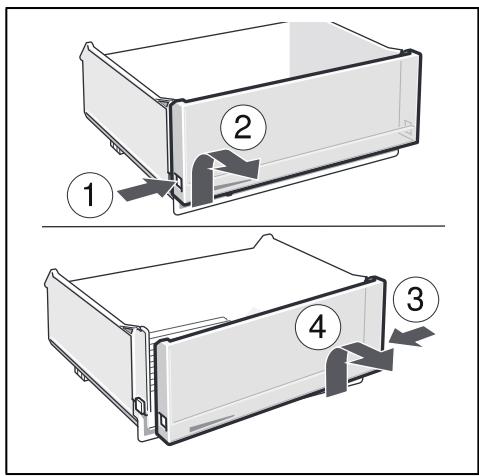

Tiroir à légumes

(selon le modèle)

Pour le nettoyage, il est possible de détacher le bandeau du tiroir à légumes.

Poussez les boutons latéraux l'un après l'autre et souleverze ce faisant le bandeau du tiroir à légumes. Fig. 13

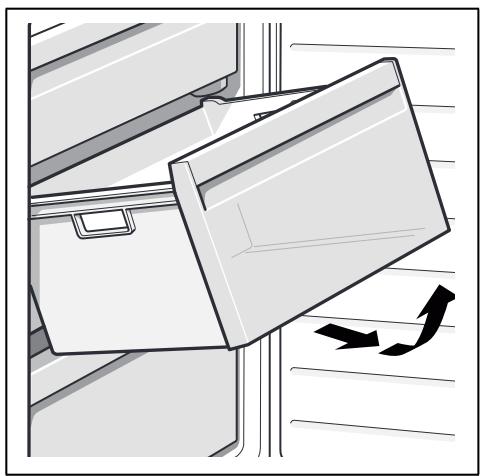

Retirer le bac Fig. 15

Tirez le bac à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le.

Odeurs

Si des odeurs désagréables se manifestent :

1. Éteignez l'appareil par la touche Marche / Arrêt. Fig. 2/1
2. Sortez tous les produits alimentaires de l'appareil.
3. Nettoyez l'intérieur de l'appareil (voir le chapitre « Nettoyage de l'appareil »).
4. Nettoyez tous les emballages.
5. Pour empêcher l'apparition d'odeurs, mettez sous emballage hermetique les produits alimentaires qui dégagent une forte odeur.
6. Remettez l'appareil en marche.
7. Rangez les produits alimentaires.
8. Au bout de 24 heures, vérifie si de nouveau des odeurs sont apparues.

Éclairage (LED)

Votre apparéil est équipé d'un éclairage par LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.

Economies d'énergie

• Placez l'appareil dans un local sec et aérable. Veillez à ce que l'appareil ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximé d'une source de chaleur (par ex. radiateur, cuisine). Utilisez le cas échéant une plaque isolante.
• Attende que les plats chauds aient refroidi avant de les ranger dans le compartment Congélateur.
  Déposez le produit congèle dans le compartmenté réfrigerateur et profitez de son froid pour refroidir les produits alimentaires.
  Faites degeler regulierement la couche de givre presente dans la compartmente congélateur. Une couche de givre gene la communication du froid aux produits et accroit la consommation de courant.
  N'ouvre la porte de l'appareil que le plus brivement possible.
  Pour éviter une consommation accrue de courant, nettoyez occasionally le dos de l'appareil.

fr

Si present: Montez les écarteurs muraux pour parvenir à la quantité mentionnée d'énergie absorbée par l'appareil (voir la notice de montage). Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l'appareil. Dans ce cas, l'énergie absorbée peut augmenter légèrement. Il ne faut pas dépasser un écart de 75 mm.
L'agencement des pieces d'équipement n'influe pas sur l'énergie absorbée par l'appareil.

Bruits de fonctionnement

Bruits parfaitement normaux

Bourdonnement sourd Les moteurs tournent (par ex. groupes frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis
Le fluide frigorigène circule dans
les tuyaux.

Cliquetis Le moteur, les interrupteurs ou les electrovannes s'allument / s'éteignent.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb
Veuillez mettre l'appareil
d'aplomb à l'aide d'un niveau à bulle.
Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous.

L'appareil touche quelque chose
Eloignez l'appareil de meubles ou d'appareils voisins.

Les bacs ou surfaces de rangement vacillent ou se coincent
Vérifiez les pieces amovibles puis remettez-les en place correctement.

Des bouteilles ou reçipiens se touchent Eloiignez légèrement les bouteilles ou récipients les uns des autres.

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV):

Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui seront.

Voué eviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie.

Dérangement	Cause possible	Remède
La température dévie fortement par rapport au réglage.		Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes.Si la température est trop élevé, vérifie au bout de seulement quelques heures si un rapprochement de la température a eu lieu.Si la température est trop BASSE, vérifie à nouveau la température le lendemain.
Aucunvoyant ne s'allume.	Coupure de courant; disjoncteur disjoncté; fiche mâle pas complètement branchée dans la prise.	Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifie les fusibles / disjoncteurs.
La température dans le compartment réfrigérateur est trop BASse.	You avrez réglié la température trop BASse.	Haussez la température (voir la section « Réglage de la température »)
Le fond du compartment de réfrigération est mouillé.	Les rigoles à eau de dégivrage ou le trou d'écoulement sont bouchés.	Nettoyez les rigoles d'écoulement de l'eau de condensation et le tuyau d'écoulement voir « Nettoyage de l'appareil » . Fig. 14
La température dans le compartment congélation est trop élevé.	You avrez ouvert frequentlyment l'appareil.	N'ouvre pas l'appareil inutilient.
	Les orifices d'entrée et de sortie d'air sont recouverts.	Enlevez les obstacles.
	Congélation d'une assez grande quantité de produits alimentaires frais.	Ne dépassez pas la capacité de congélation maximale.
L'appareil ne réfrigère pas, l'affichage de température et l'éclairage interieur sont allumés.	L'appareil se trouve sur le mode Exposition.	Lancez l'autodiagnostic de l'appareil (voir le chapitre « Autodiagnostic de l'appareil »). Une fois le programme exécuté, l'appareil revient sur le service normal.
De la condensation se forme à la surface de l'appareil et sur les clayettes à l'intérieur de l'appareil.	Les températures ambantes chaudes et humides renforcient cet effet.	Essuyez l'eau avec un chiffon sec et doux. ■ Ouvrez l'appareil le plus brivement possible ■ Veillez à ce que l'appareil soit toujours correctement fermé.

Autodiagnostic de l'appareil

Votre apparéil est équipé d'un programme automatique d'autodiagnostic qui vous affiche les sources de défauts ; seul le service après-vente est en mesure de les supprimer.

Lancer l'autodiagnostic de l'appareil

Fig. 2

1. Éteignez l'appareil par la touche Marche / Arrêt 1 et attendez 5 minutes.
2. Allumez l'appareil par la touche Marche / Arrêt 1 et au cours des dix premières secondes, appuyez pendant 3-5 secondes sur la touche de réglage de la température 4 jusqu'à ce que la mention 2^ s'affiche à l'affichage de température 2.

Le programme d'autodiagnostic démarre lorsque les mentions de température s'allument lesunes après les autres.

Si au bout d'un temps bref l'appareil affiche la température réglée avant l'autodiagnostic, ceci signifie qu'il fonctionne correctement.

Si la mention « super » 3 clignote pendant 10 secondes, cela signifie qu'il y a présence d'un defaulted.

Veuillez prévenir le service après-vente.

Terminer l'autodiagnostic de l'appareil

Une fois le programme executé, l'appareil revient sur le service normal.

Service après-vente, numero de produit/de fabrication et données techniques

Service après-venture

Si vous avez des questions, si vous n'avez pas réussi à remédier par vous même à un dérangement qui affecte l'appareil ou si l'appareil doit être réparé, veuillez vous adresser à notre service après-venture.

Vous pouvez résoudre vous-même un grand nombre de problèmes en consultant l'information de dépannage figurant dans la présente notice d'utilisation et sur notre site Web. Si ce n'est pas le cas, veuillez vous adresser à notre service après-vente.

Nous nous efforcerons de toujours trouver une solution adaptée et essayerons d'eviter la visite inutile d'un technicien du service après-vente.

Pendant la période de garantie et après expiration de la garantie du fabricant, nous nous assurons que votre apparéil est réparé avec des pieces de rechange d'origine par des techniciens qualifiés du service après-vente.

Pour des raisons de sécurité, seul un personnel qualifié est en droit d'effectuer des réparations sur l'appareil. La garantie ne s'applique pas lorsque des réparations ou manipulations sont entreprises par des personnes n'y étant pas autorisées par nous ou lorsque nos appareils sont équipés de pieces de rechange, complémentaires ou d'accessoires qui ne sont pas des pieces d'origine et qui sont à l'origine du problème.

Les pièces de rechange d'origine relatives au fonctionnement de l'appareil et conformes à l'ordonnance
d'écoconception correspondante sont disponibles auprès de notre service après-vente pour une durée d'au moins 10 ans à partir de la mise sur le marché de votre apparéil dans l'Espace économique européen.

Remarque

L'intervention du service après-vente est gratuite dans le cadre de la garantie locale du fabricant en vigueur.La durée minimale de la garantie (garantie du fabricant pour consommateurs privés) dans l'Espace économique europeen est de 2 ans (à l'excection du Danemark et de la Suède, où elle est de 1 an), selon les conditions de garantie locales en vigueur. Les conditions de garantie n'ont aucune incidence sur les autres droits ou recours dont vous disposez en vertu du droit local.

Pour des renseignements détaillés sur la durée et les conditions de la garantie dans votre pays, adressez-vous à notre service après-vente, à votre revendeur ou consultez notre site Web.

Lorsque vous contactez le service après-venture, vous avez besoin du numero de produit (E-Nr.) et du numero de fabrication (FD) de votre apparéil.

Vous trouverez les coordonnées du service après-vente dans la liste ci-jointe ou sur notre site Web.

Numero de produit (E-Nr.) et numero de fabrication (FD)

Le numero de produit (E-Nr.) et le numero de fabrication (FD) sont indiqués sur la plaque signalétique de l'appareil. Fig. 18

Pour retrouver rapidement les données de votre apparéil ainsi que le nombre de téléphone du service après-vente, notez ces données.

Données techniques

La plaque signalétique mentionne le fluide frigorigène, la contenance utile ainsi que d'autres indications. Fig. 18

Vous trouvrez d'autres informations concernant votre modele sur Internet sous https://www.bsh-group.com/energylabel (n'est valable que pour les pays de l'Space économique europeen). Cette adresse Internet renvoie à la base de données officielle de l'UE sur les produits EPREL, dont l'adresse Internet n'avait pas encore été publiée au moment de la mise sous presse. Veuillez suivre les instructions de la recherche de modele. L'identifiant du modele se base sur les caractères précédant la barre oblique dans le numero de produit (E-Nr.) sur la plaque signalétique. Vous pouvez également tracer l'identifiant du modele sur la première ligne du label energétique de l'UE.

Commande de réparation et conseils en cas de dérangements

Vous trouvrez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

FR 0140101100

B 070222141

CH 0848840040

1
2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

Consignes de sécurité

et averissements 25

Conseil pour la mise au rebut 28

Etendue des fournitures 29

Lieud'installation 30

Contrôler la température ambiente

et l'aération 31

Branchement de l'appareil 31

Présentation de l'appareil 32

Enclenchement de I'appareil 33

Réglage de la température 34

Contenance utile 34

Le compartmenté réfrigérateur 34

Compartment concélateur 36

Capacité de congestion maximale .. 36

Congélation et rangement 36

Congélation de produits frais 37

Supercongélation 38

Décongélation des produits 39

Equipement 39

Autocollant OK 41

Arrêt et remisage de l'appareil 41

SiyousdégivrezI'appareil 41

Nettoyage de I'appareil 42

Odeurs 44

Éclairage (LED) 44

Economies d'énergie 44

Bruits de fonctionnement 45

Remédier soi même aux petites

pannes 46

Autodiagnostic de l'appareil 47

Service après-vente 48

Consignes de sécurité et avertissements

Avant demettre l'appareil en service

Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserve ces documents en vue d'une réutilisation ultérieure ou pour le cas où l'appareil changerait de propriétaire.

Sécurité technique

Risque d'incendie Dans les tubulures du circuit frigorifique circule une petite quantite de fluide frigorigène respectieux de I'environnement mais combustible (R600a). Il n'abime pas la couche d'ozone et n'accroit pas l'effet de serre. Le fluide frigorigène risque en fuyant de blesser les yeux ou des enflammier.

Si I'appareil est endommagé

éloignez de l'appareil toute flamme neue ou source d'inflammation,
aérrez bien la piece pendant quelques minutes,
éteignez l'appareil puis débranchez la fiche mâle de la prise de courant,
■ prévenez le service après-venture.

Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces tropétites, un mélange gaz-air inflatable peut se former en cas de fuite.

Comptez 1m^3 de volume minimum de la piece pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier.

Lors de l'installation de l'appareil, veilles à ce que le cordon d'alimentation secteur ne soit pas coincide ni endommagé.

Si le cordon d'alimentation secteur de cet appeareil a eté endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations non effectuees dans les règles peuvent engendrer des risques considérables pour l'utilisateur. Les réparations ne pourront etre réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires.

Il ne faut utiliser que les pieces d'origine du fabricant. Le fabricant ne garantit que les pieces d'origine car elles seules replissent les exigences de sécurité.

N'utilisez pas de bloc multiprise, de rallonge ou d'adaptateur.

Risque d'incendie

Les blocs multiprisés ou

blocs secteur portables peuvent surchauffer et provoquer un incendie.

N'utilisez pas de blocs
multiprises ni de blocs secteur
portables derrière l'appareil.

Pendant l'utilisation

N'utilisez jamais d'appareils électriques à l'intérieur de l'appareil (p. ex. apparèils de chauffage, machine à glaçons, etc.). Risque d'explosion!
Ne dégivrez ni ne nettoyez jamais l'appareil avec un nettoyeur à vapeur! La vapeur risque d'atteindre des pièces électriques et de provoquer un court-circuit. Risque d'électrocution!
Hormis les instructions du fabricant pour ne pas prendre des mesures supplémentaires pour accelerer le dégivrage. Risque d'explosion!
Pour detacher le givre ou les couches de glace, n'utilisez jamais d'objets pointus ou représentant des arêtes vives. Vous risqueriez d'endommager les tubulures dans lesquelles circule le produit réfrigérant. Si le fluide réfrigérant jaillit, il peut provoquer des lésions oculaires ou s'enflammer.

Ne stockez dans l'appareil ni produits contenant des gaz propulseurs inflammables (p. ex. bombes aerosols) ni produits explosifs. Risque d'explosion!
Ne vous servez pas des socles, clayettes et portes comme marchepieds ou pour vous appuyer.
Pour dégivrer et nettoyer l'appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l'appareil, tirez sur la fiche mâle et non pas sur son cordon.
Ne conservez les bouteilles de boissons fortement alcoholises qu'hermetiquement fermées et debout.
L'huile et la graisse ne doivent pas entraer en contact avec les parties en matieres plastiques et le joint de porte. Ces derniers pourraient sinon devenir poreux.
Ne recouvre et n'obstruez jamais les orifices de ventilation de l'appareil.

Évitez des risques pour les enfants et les personnes vulnérables :

Sont en danger les enfants et les personnes dont les capacités physiques, psychiques ou de perception sont restreintes, ainsi que les personnes ne détenant pas suffisamment de connaissances sur l'utilisation sure de l'appareil.

Assurez-vous que les enfants et les personnes vulnérables ont bien compris la nature des dangers.

Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes vulnérables lorsqu'elles se trouvent pres de l'appareil.

Ne permettez l'utilisation de l'appareil qu'aux enfants de plus de 8 ans.

Surveillance les enfants pendant le nettoyage et la maintenance.

Ne laissez jamais des enfants jouer avec l'appareil.

Dans compartment congestion, ne stockez pas de liquides en bouteilles ou en boîtes (en particulier les boissons gazeuses). Les bouteilles et les boîtes pourraient éclater!

fr

Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartment congestion. Risque d'engelures!
Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l'évaporateur, etc. Risque d'engelures!

Les enfants et l'appareil

Ne confiez jamais l'emballage et ses pieces constitutives aux enfants.
Ills risquent de sétouffer avec les cartons pliants et les feuilles de plastique!
L'appareil n'est pas un jouet pour enfants!
Appareils équipés d'une serrure : rangez la clé hors de portée des enfants !

Dispositions générales

L'appareil convient pour

Réfrigerer et congeler des aliments,
préparer des glaçons.

Cet apparéil est destiné à un usage domestique dans un foyer privé, et à l'environnement domestique.

Le circuit frigorifique a subi un contrôle d'étanchéité.

Cet apparéil est conforme aux dispositions de sécurité applicables aux apparéils électriques et il est déparasité.

Cet apparéil est conçu pour uneutilisation jusqu'à une altitudemaximale de 2000 m.

Conseil pour la mise au rebut

Mise au rebut de l'emballage

L'emballage protège votre apparéil contre les dommages susceptibles de survenir en cours de transport. Tous les matérieliaux qui le composent sont compatibles avec l'environnement et recyclables. Aidez-nous: à eliminer l'emballage dans le respect de l'environnement.

Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l'administration de votre commune.

Eliminez l'emballage en respectant l'environnement.

Mise au rebut de l'ancien apparéil

Les apparèils usages ne sont pas des déchets dénués de valeur! Leur élimination dans le respect de l'environnement permet d'en récapérer de précieuses matières premières.

Cet apparéil est marqué selon la directive européenne 2012/19/UE relative aux apparéils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une récapération des apparèils usages applicables dans les pays de la CE.

Mise en garde

Avant de mettre au rebut l'appareil qui ne sert plus :

1. Débranche sa fiche mâle.
2. Sectionnez son cable d'alimentation et retirez-le avec la fiche maje.
3. Pour dissuader les enfants de grimper dans l'appareil, ne retirez pas les clayettes et les bacs!
4. Ne permettez pas aux enfants de jouer avec l'appareil lorsqu'il ne sert plus. Risque d'étouffement!

Les apparèils réfrigerants contiennent du fluide réfrigérant. L'isolant contient des gaz. Il faut que le fluide réfrigerant et les gaz soient éliminés dans les régles de l'art. Jusqu'à l'enlèvement de l'appareil, voirlez bien à ce que son circuit frigorifique ne soit pas endommagé.

Étendue des fournitures

Après avoir déballé, vérifie toutes les pieces pour détecter d'eventuels dégats dus au transport.

En cas de réclamation, veuillez vous adresser au revendeur auprès duquel vous avez acquis l'appareil ou auprès de notre service après-vente.

La livraison comprend les pièces suivantes :

Appareil indépendant
Équipement (selon le modele)
Sachet avec visserie de montage
Notice d'utilisation
Notice de montage
Carnet de service après-vente
Pierre annexe de la garantie
Informations relatives à la consommation d'énergie et aux bruits

Lieu d'installation

Un local sec et aérable convient comme lieu d'installation. Il faudrait que le lieu d'installation ne soit pas directement exposé aux rayons solaires et pas à proximé d'une source de chaleur (cuisinière, radiateur, etc.). Si l'installation a côté d'une source de chaleur est inévitable, veuillez utiliser un panneau isolant approprié ou respecter les écarts minimums suivants par rapport à la source de chaleur :

3 cm par rapport aux cusinières électriques ou à gaz.
30 cm par rapport à un apparéil de chauffage au fuel ou au charbon.

Sur l'emplacement, le sol ne doit pas s'affaisser. Renforcez-le le cas échéant. Placez des garnitures sous l'appareil pour compenser les inégalités du sol éventuelles.

Écart mural

Fig. 3

L'appareil ne requiert aucun écart létral par rapport à un mur / une paroi. Il demeure néanmoins possible de faire coulisser entièrement les bacs et les clayettes.

Changer le sens d'ouverture de hublot

(si nécessaire)

Si nécessaire, nous recommendons de confier l'inversion du sens d'ouverture de porte à notre service après-venture. Pour connaître le prix d'une inversion du sens d'ouverture de porte, consultez votre service après-venture compétent.

Mise en garde

Pendant le changement du sens d'ouverture de porte, l'appareil ne doit pas etre relié au secteur. Avant le changement, debranchez la fiche male de la prise de courant. Pour ne pas endommager le dos de I'appareil, placez en dessous suffisamment de materiaiu amortisseur. Couchez prudemment I'appareil sur le dos.

Remarque

Si l'appareil va etre couche sur le dos, il ne faut pas monter I'ecarteur mural.
lateral.

Contrôler la température ambiente et l'aération

Température ambiente

L'appareil a ete concu pour une categorie climatique precise. Suivant la categorie climatique, I'appareil est utilise dans les tempereures ambientes suivantes. La categorie climatique de l'appareil figure sur sa plaque signaletique, Fig. 18.

Catégorie climatique	Température ambiente admissible
SN	+10 °C à 32 °C
N	+16 °C à 32 °C
ST	+16 °C à 38 °C
T	+16 °C à 43 °C

Remarque

L'appareil est entiement fonctionnel à l'intérieur des limites de température ambiente prévues dans la catégorie climatique indiquée. Si un apparéil de la catégorie climatique SN est utilisé à des températures ambientes plus basses, il est possible d'exclure que l' apparéil s'endommage jusqu'à une température de +5^ .

Aération

Fig. 4

L'air entrant en contact avec la paroi arrrière de l'appareil se rechauffe. L'air chaud doit pouvoir s'échapper sans obstacle. S'il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvre ni et n'obstruez jamais les orifices d'aération de l'appareil.

Branchement de l'ordinateil

Après l'installation de l'appareil en position verticale, attendez au moins une heures avant de leMETTE en service. Il peut en effet arrivere, pendant le transport, que I'huile presente dans le compresseur se déplace vers le circuit frigorifique.

Avant la première mise en service, nettoyez le compartment entreieur de l'appareil. (Voir le chapitre « Nettoyage de l'appareil ».)

Branchement électrique

La prise de courant doit être proche de l'appareil et demeurer librement accessible même après avoir installé ce dernier.

Mise en garde

Risque d'electrocution!

N'utilisez jamais de bloc multiprise ou de rallonge si la longueur du cordon d'alimentation secteur est insuffisante. Dans ce cas, contactez le service après voente qui vous indiquera des alternatives.

L'appareil est conforme à la classe de protection I. Raccordez l'appareil au courant alternatif 220 - 240 V/50 Hz via une prise de courant installée dans les règles et compteant un fil de terre. La prise doit être protégée par un fusible de 10 A à 16 A.

Sur les apparèils utilisés dans des pays non européens, vérifie si la tension et le type de courant indiqués correspondent aux valeurs de votre réseau électrique. Vous trouvez ces indications sur la plaque signalétique, Fig. 18.

Mise en garde

Il ne faut enaucun cas raccorder l'appareil à des fiches électroniques d'économie d'énergie.

Nos apparèils peuvent être alimentés via des onduleurs pilotés par le secteur ou à pilotage sinusoidal. Directement raccordées au réseau public, les installations photovoltaiques font appel à des onduleurs pilotés par le secteur. Dans les solutions en ¶lots (p. ex. sur les bateaux ou les refuges de montagne), ne disposant pas d'un raccordement direct au réseau électrique public, il faut utiliser des onduleurs à pilotage sinusoidal.

Présentation de l'ordinateil

Veuillez déplier la dernière page, illustrée, de la notice. La présente notices d'utilisation vaut pour plusieurs modèles.

L'équipement des modèles peut varier. Selon le modele, l'appareil peut différer du contenu des illustrations.

Fig. 1

• Selon le modele.

1-4 Éléments de commande
5 Éclairage (LED)
6 Clayette en verre dans le compartmenté réfrigerateur
7 Bac à légumes
8 Casier à beurre et à fromage *
9 Balconnet a oeufs*
10 Clayette a grandes bouteilles
11 (Petit) tiroir à surgelés
12 Clayette en verre dans le compartment Congélateur
13 (Grand) tiroir à surgelés
14 Orifice d'écoulement de l'eau de dégivrage
15 Pied a vis

A Compartiment réfrigérateur
B Compartment congélateur

Éléments de commande

Fig. 2

1 Touche Marche / Arret
Il sert a allumer et eteindre l'ensemble de I'appareil.
2 Affichage de la température dans le compartment réfrigérateur
Les chiffres correspondant aux températures ^ C réglées dans le compartmenté réfrigérateur.
3 Indicateur de supercongélation
Cevoyantne s'allume que pour indiquerque la supercongelation s'est enclenchee.
4 Touche de réglage de la température dans le compartmenté réfrigérateur
Cette touche sert à régler la température du compartment réfrigérateur.

Enclenchement de l'ordinateil

Fig. 2

Allumez l'appareil par la touche Marche / Arret 1.

L'appareil commence à réfrigerer.

L'éclairage est allumé tant que la porte reste ouverte.

Nous vous recommendons de régler la température sur +4^ .

Remarques concernant le fonctionnement de l'appareil

• Àproussonallumage,l'appareilpeut avoir besoin de plusieurs heures pour atteindre lestempératuresreglées.
  Pendant cette période, ne rangez pas de produits alimentaires dans l'appareil.
  Pendant le fonctionnement du groupe frigorifique, des gouttelettes d'eau ou du givre se forment sur la paroi arrière du compartmenté réfrigérateur. Ce phénomène est le résultat du fonctionnement de l'appareil. Inutile de gratter le givre ou d'essuyer les gouttes d'eau. La paroi arrête se dégivre automatiquement. L'eau de dégivrage est recupérée dans la rigole d'écoulement, Fig. 14, puis coule jusqu'àu groupe frigorifique où elle s'évapore.
  L'appareil chauffe légèrement une partie de ses surfaces frontales pour empêcher une condensation d'eau dans la zone du joint de porte.
  Si la porte du compartment congestionelateur ne se laisse pas immédiatement rouvrir après l'avoir fermée,attendez un moment pour laisser à la dépression régnant dans le compartment le temps de se résorber.
  En raison du système frigorifique employé, les grilles de congélation peuvent se couvrirrapidement de givre en certains endroits. Cecin'influe pas sur leur fonction ni sur la consommation d'électricité.Un dégivrage s'impose uniquement lorsque le givre ou la glace s'est accumulé(e) sur toute la surface de la grille et qu'il ou elle fait plus de 5 mm d'épaissieur.

Réglage de la température

Fig. 2

Compartment réfrigérateur

La température est régiable entre +2^ et +8^ .

Appuyez sur la touche de réglagede la température 4 jusqu'à ce quela température souhaïée soit régèleedsans le compartment réfrigérateur.

L'appareil mémorise la valeur régée en dernier. La température régée s'affiche à l'affichage de température 2.

La température régnant dans le compartment congestérateur dépend de cette régnant dans le compartment réfrigérateur.

Une baisse de la température dans le compartment réfrigerateur entraine aussi une baisse de celle du compartment congélateur.

Contenance utile

Vous trouvrez les indications relatives à la contenance utile sur la plaque signalétique de votre apparéil. Fig. 13

Utiliser l'intégralité du volume de congélation

Pour pouvoir ranger la quantité maximale de produits congelés, vous pouvez retirez toutes les pieces composant l'équipement. Il devient alors possible d'empiler les produits alimentaires au bas du compartment de congélation.

Pour retirer les pieces d'equipement

Tirez le bac a produit congélés à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le. Fig. 15

Le compartment réfrigérateur

Le compartmenté réfrigérateur est l'endroit idéal où ranger la viande, la charcuterie, le poisson, les produits laitiers, les oeufs, les plats précuinés et les pâtisseries.

Consignes de rangement

Rangez des produits alimentaires frais et intacts. Illes conserveront ainsi plus longtemps leur qualite et leur fraîcheur.
Produits tout prêts et liquides conditionnés : respectez la date de conservation minimum ou la date de consommation indiquée par le fabricant.
Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous évitez de la sorte que des pieces en plastique transmettent le goût ou se décolorent dans le compartment réfrigérateur.
- Attende que les boissons et alimentés chauds aient refroidi à la température de la pierce avant de les ranger dans l'appareil.

Remarque

Évitez que les produits alimentaires entrent en contact avec la paroi arrêté. Cela généait sinon la circulation de l'air. Les produits alimentaires ou les emballages pouraient rester collés, par congélation, contre la paroi arrêté.

Tenez compte des différentes zones froides dans le compartment réfrigérateur

L'air circulant dans le compartment réfrigérateur fait que des zones différemment froides apparaissent :

Zone la moins froide elle se trouve complètement en haut, contre la porte.

Remarque

Rangez dans la zone la moins froide par ex. le fromage dur et le beurre. De la sorte, le fromage peut continuer de développer son arôme et le beurre demeure tartinable.

La zone la plus froide se trouve dans le bac tiroir.

Remarque

Rangez les produits alimentaires délicats dans la zone la plus froide (par ex. le poisson, la charcuterie, la viande).

Bac à légumes avec régulateur d'humidité

Fig. 12

Pour creer un climat de stockage optimal pour les legumes et les fruits, vous pouze, en fonction de la quantite rangée, regler l'humidite de I'air qui regnera dans le bac a legumes:

-étées quantités des fruits et légumes - humidité de l'air elevée
■grandes quantités des fruits et légumes - humidité de l'air réduite

Remarques

Il est recommandé de ranger les fruits (par exemple ananas, bananes, papayes, agrumes) et légumes (par exemple les aubergines, concombres, courgettes, poivrons, tomates et pommes de terre) qui craignent le froid hors du réfrigérateur à des températures entre +8^ à +12^ pour en préserver la qualité et l'arôme.
Suivant la quantité et la nature des produits stockés, de l'eau peu se condenser dans le bac à légumes. Retirez l'eau condensée avec un essuie-tout sec et ajustez l'humidité de l'air dans le bac à légumes via le régulateur d'humidité.

Utilisation du compartment congélateur

Sert à ranger des produits surgelés.
Sert à confectionner des glaçons.
- Pur congefer des produits alimentaires.

Remarque

Veillez à ce que la porte du compartment congestioneur soit correctement fermée! Si cette porte reste ouverte, les produits surgelés dégéreront. Le compartment congestioneur se givre fortement. En outre: gaspillage d'énergie d'à une consommation élevé d'électricité!

Capacité de congestion maximale

Sur la plaquette signalétique, vous trouvrez des indications concernant la capacité de congélation maximale en 24 heures. Fig. 18

Conditions préalables à la capacité de congélation maximale

Avant de ranger des produits alimentaires frais, allumez la supercongélation (voir le chapitre « Supercongélation »).
Retirez les pièces d'équipement.
Empilez les produits alimentaires directement sur les clayéttes et au bas du département congélateur.
Rangez les quantités assez importantes de produits alimentaires dans le compartment le plus haut. Il s seront congelés à la fois très vite et en douceur.
- Faites congelez les produits alimentaires frais le plus pres possible des parois laterales.

Congélation et rangement

Achats de produits surgelés

Leur emballage doit être intact.
Ne dépassez pas la date-limits de conservation.
Il faut que la température dans le congélateur bahut du supermarché soit de -18 °C ou encore plus BASSE.
Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartment congélateur.

Congélation des alimentés

Pour congener les aliments, n'utilise que des alimentes frais et d'un aspect impeccable.
Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés.
L'air ne doit pas pénétre dans l'emballage pour que les alimentés ne perdent pas leur goût ni ne s'est pas.

Rangement des produits surgelés

Insérez le bac à produits congelés jusqu'à la butée, afin d'assurer une circulation impeccable de l'air.

S'il faut ranger beaucoup de produits alimentaires, vous pouvez les empiler directement sur les clayettes en verre et sur le fond du compartment congélateur.

1. A cette fin, extrayez tous les bacs à produits congelés.
2. Tirez le bac à produit congelez à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le. Fig. 15

Congélation de produits frais

Pour congeler les aliments, n'utilise que des aliments frais et d'un aspect impeccable.

Il faudrait blanchir les légumes avant de les congeler, pour préserver le moyen possible leur valeur nutritive, leur arôme et leur teinte. Il n'est pas nécessaire de blanchir les aubergines, poivrons, courgettes et asperges.

Vous trouvrez en librarianie toute une bibliographie sur la congélation et le blanchissement.

Remarque

Veillez à ce que les produits alimentaires à congeler n'entrent pas en contact avec des produits déjà congélés.

Se présent à la congélation : Pâtisseries, poissons et fruits de mer, viande de boucherie et gibier, volaille, fruits, légumes, herbes culinaires,œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés.
Ne se présent pas à la condélation : Variétés de légumes habituèlement dégustées crues telles que la salute ou les radis,œufs dans leur coque, raisins, pommes,poires et pêches entières,œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.

Emballer les surgelés

L'air ne doit pas pénétrer dans l'emballage pour que les aliments ne perdent pas leur goût ni ne sechent pas.

1. Placez les aliments dans l'emballage.
2. Presser pour chasser l'air.
   3.Obturez I'emballage hermetiquement.
3. Indiquez sur l'emballage le contenu et la date de congélation.

Emballages adaptés :

Film en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation.

Vous trouvrez ces produits dans le commerce spécialisé.

Emballages inadaptés :

Papier d'emballage, papier sulfurisé, cellophane, sacs-poubelles et sachets d'achat déjà utilisés.

Moyens d'obturation adaptés :

Caoutchoucs, clips en plastique, ficelles, rubans adhesifs résistants au froid, ou assimilés.

Vou pouvez sceller les sachets ou boudins en polyéthylèneavec une thermosoudeuse.

Durée de conservation des produits surgelés

La durée de conservation dépend de la nature des produits alimentaires.

Si la température a été régée sur -18 °C :

■ Poisson, charcuterie, plats pré-cuisinés, pâtisseries : jusqu'à 6 mois
■ Fromage, volaille, viande : jusqu'à 8 mois
Fruits et légumes : jusqu'à 12 mois

Supercongélation

Il faudrait congelez produits alimentaires à cœur le plus rapidement possible afin de préserver leurs vitamines, leur valeur nutritive, leur aspect et leur goût.

Pour empêcher une hausse indésirable de la température, allumez la supercongélation quelques heures avant de ranger des produits alimentaires frais.

4 à 6 heures suffisent généralement.

L'appareil fonctionne désormais en permanence. Le compartment Congélateur atteint une température très basse.

S'il faut utiliser la capacité de congélation maximale, il faut enclencher la supercongélation 24 heures avant de ranger des produits frais.

Si vous ne voulez congefer que de petites quantités d'aliments (jusqu'à 2 kg), vous n'avez pas besoin d'enclencher la supercongélation.

Allumage et extinction

Fig. 2

Appuyez sur la touche 4 de réglage de la température jusqu'à que la mention super 3 s'allume.

La supercongélation se désactive automatiquement au bout de 21% jours.

Décongélation des produits

Selon la nature et l'utilisation des produits surgelés, vous pouvez désirer entre plusieurs possibités :

a la température ambiente,
Dansleréfrigérateur,
■ dans le four électrique, avec / sans ventilateur à air chaud,
dans le micro-ondes.

Attention

Ne remettez pas à congefer des produits alimentaires partiellement ou entierement décongelés. Vous pourrez les reconguer uniquement après les avoir transformés en plats pré-cuisinés (par cuisson ou rotissage).

Dans ce cas, consommez-les nettement avant la date limite de conservation.

Equipement

(selon le modele)

Casier à beurre et à fromage

Pour ouvrir le casier à beurre, il suffit d'appuyer légèrement au milieu de sa trappe.

Pour nettoyer le casier, soulevez-le par le bas et extrayez-le.

Support réglable « EasyLift » en contre-porte

Fig. 5

La clayette se regle en hauteur sans qu'il faillie l'extraire.

Appuyez simultanément sur les boutons
létraux du support pour pouvoir le déplacer vers le bas. Vous pouvez le déplacer vers le haut sans devoir appuyer sur les boutons.

Porte-bouteilles

Fig. 7

Le porte-bouteilles empêche ces dernières de se renverser lorsque vous ouvrez et reférerz la porte.

Clayettes en verre

Dans le volume interieur, vous pouvez faire varier la configuration des clayettes suivant besoin : Pour ce faire, tirez la clayette, soulevez-la à l'avant et retirez-la.

Rangement variable de la clayette

Fig. 8

Si nécessaire, il est possible de faire basculer la clayette vers le bas : Tirez la clayette en avant, abaissez-la et poussezzla en arrête.

Elle convient pour stocker des produits alimentaires et des bouteilles.

Bac tiroir

Fig. 9

Vous pouvez sortir le bac pour le charger et le décharger. Pour ce faire, soulevez le bac et extrayez-le. La fixation du bac est variable.

Clayette à bouteilles

Fig. 10

Cette clayette permet de ranger des bouteilles de manière sure. La fixation est variable.

Insert pour bac à légumes

Fig. 11

You pouvez sortir l'insert.

Bac à produits congelés (grand)

Fig. 1/13

Pour ranger des produits congelés volumineux, par ex. dinges, canards et oies.

Remarque

Il n'est pas possible de-retirer la cloison séparatrice (si présente).

Bac à glaçons

Fig. 16

1. Remplissez le bac à glaçons aux 3/4 d'eau potable puis rangez-le dans le compartment Congélateur.
2. Si le bac est resté collé dans le compartment congélateur, n'utilise qu'un instrument émousse pour le decoller (un manche de cuiller par ex.).
3. Pour enlever les glaçons du bac, passsez-le brièvement sous l'eau du robinet ou déformez légèrement le bac.

Accumulateurs de froid

Lors d'une coupure de courant ou en cas de panne, les accumulateurs de froid retardent le rechauffement des produits surgelés stockés dans l'appareil. Pour parvenir à la durée maximale de stockage, placez l'accumulateur de froid sur les produits alimentaires situés dans le compartment le plus haut.

Vous pouvez également vous servir des accumulateurs de froid pour emporter des alimentes par ex. dans un sac isotherme et les conserver ainsi au frais pendant une durée limitee.

Autocollant « OK »

(selon le modele)

L'autocollant « OK » vous permet de vérifier si les plages de températures sûres de +4 °C ou moins recommandées pour les alimentés sont atteintes dans le compartment réfrigérateur. Si l'autocollant n'indique pas « OK », abaissez progressivement la température.

Remarque

Après la mise en service de l'appareil, ce dernier peut nécessiter jusqu'à 12 heures pour atteindre la température réglée.

Réglage correct

Arrêt et remisage de l'appareil

Mettre l'appareil hors tension

Fig. 2

Appuyez sur la touche Marche / Arret 1. L'affichage de température 2 s'eteint. Le groupe frigorifique s'eteint.

Remisage de l'appareil

Si I'appareil doit rester longtemps sans servir :

1. Éteignez l'appareil.
2. Debranchez la fiche maje du secteur ou ramenez le disjoncteur en position eteinte.
3. Nettoyez l'appareil.
4. Laissez la porte de l'appareil ouverte.

Si vous dégivrez l'appareil

Compartment réfrigérateur

La décongélation a lieu automatiquement.

L'eau de dégivrage s'écoule par les rigoles à cet effet et le trou d'écoulement pour gagner la zone d'évaporation de l'appareil.

Compartment concélateur

Le compartment congestioneur ne décongèle pas automatiquement vu que les produits surgelés doivent le rester. Une couche de givre dans le compartment congestioneur réduit la transmission de froid aux produits surgelés et accroît la consommation de courant. Enlevez régulièrement cette couche de givre.

Attention

Ne raclez jamais la couche de givre avec un couteau ou un objet pointu. Vous risqueriez d'endommager les tubulures dans lesquelles circule le produit réfrigerant. Le fluide réfrigerant en train de jaillir risque de s'enflammer ou de provoquer des léasons oculaires.

Procedure :

Remarque

Enclenchez la supercongélation env. 4 heures avant de procéder au dégivrage pour que les alimentés atteignent une température très BASSE et puissant rester ainsi un certain temps à la température ambiente sans décongeler.

1. Pour dégivrer l'appareil, éteignez-le.
2. Debranchez la fiche maje du secteur ou ramenez le disjoncteur en position eteinte.
3. Rangez les tiroirs remplis de produits surgelés dans un endroit frais. Posez les accumulateurs de froid (si fournis avec l'appareil) sur ces produits.
4. Ouvrez l'orifice d'écoulement de l'eau de dégivrage. Fig. 17

5. Pour recupérer l'eau de dégivrage, vous pouvez utiliser le support pour grandes bouteilles. Pour ce faire, retirez le support pour grandes bouteilles (voir le chapitre Nettoyer l'appareil) et placez-le sous l'orifice ouvert d'écoulement de l'eau de dégivrage.

6. Pour accélérer le dégivrage, posez dans l'appareil, sur deux dessous de plat, deux casseroles remplies d'eau très chaude.

7. Àpres le dégivrage, videz l'eau de dégivrage récepérée. A l'aide d'une éponge, essuyez l'eau de dégivrage restée au bas du compartment de congélateur.
8. Refermez l'orifice d'écoulement de l'eau de dégivrage.
9. Remettez le support pour grandes bouteilles en place dans la porte.
   10.Àpres le dégivrage, rebranchez l'appareil et allumez-le.

Nettoyage de l'appareil

Attention

N'utilisez aucun produit de nettoyage ni aucun solvant contenant du sable, du chlorure ou de l'acide.
N'utilisez jamais d'éponges abrasives ou susceptibles de rayer.

Des zones corrodées pourraient apparaitre sur les surfaces métalliques.

Ne nettoyez jamais les clayettes et les bacs au lave-vaisse. Ces pieces pourraient se déformer!

Procedez comme suit :

1. Éteignez l'appareil avant de le nettoyer.
2. Debranchez la fiche maje du secteur ou ramenez le disjoncteur en position eteinte.
3. Retirez les produits surgelés et stockez-les dans un endroit frais. Posez l'accumulateur de froid (si présent) sur les produits alimentaires.
4. Attende que la couche de givre ait fondu.
5. Ne nettoyez l'appareil qu'vec un chiffon doux, de I'eau tiède et du produit à vaisse l'esistant un pH neutre. L'eau de nettoyage ne doit pas pénétrer dans l'éclairage.
6. N'essuyez le joint de porte qu'avec un chiffon et de l'eau propre; ensuite, sechez-le à fond.
7. ÀpRES le nettoyage : rebranchez la fiche mâle de l'appareil puis réenclenchez-le.
8. Rangez à nouveau les produits congelés.

Equipement

Pour nettoyer, il est possible de retarder toutes les pieces variables de l'appareil.

Sortir les supports en contre-porte Fig. 6

Soulevez les supports et retirez-les.

Retirer les clayettes en verre

Pour ce faire, tirez la clayette, soulevez-la à l'avant et retirez-la.

Extraire le bac tiroir

Soulevez le bac tiroir et extrayez-le.

Bandeau d'écoulement de l'eau de dégivrage

Pour nettoyer la rigole d'écoulement de l'eau de dégivrage, il faut détacher la clayette en verre, située au dessus du bac à légumes, Fig. 1/7, du bandeau situé sur l'orifice d'écoulement de l'eau de dégivrage :

1. Retirer la clayette en verre.
2. Soulevez le bandeau d'écoulement de l'eau de dégivrage et retirez-le. Fig. 14

Remarque

Avec un bazonnet ouaté ou un objet similaire, nettoyez régulierement la rigole et le trou d'écoulement afin que l'eau de dégivrage puisse s'écouler.

Tiroir à légumes

(selon le modèle)

Pour le nettoyage, il est possible de détacher le bandeau du tiroir à légumes.

Poussez les boutons latéraux l'un après l'autre et souleverze ce faisant le bandeau du tiroir à légumes. Fig. 13

Retirer le bac Fig. 15

Tirez le bac à vous jusqu'à la butée, soulevez-le à l'avant puis extrayez-le.

Odeurs

Si des odeurs désagréables se manifestent :

1. Éteignez l'appareil par la touche Marche / Arrêt. Fig. 2/1
2. Sortez tous les produits alimentaires de l'appareil.
3. Nettoyez l'intérieur de l'appareil (voir le chapitre « Nettoyage de l'appareil »).
4. Nettoyez tous les emballages.
5. Pour empêcher l'apparition d'odeurs, mettez sous emballage hermetique les produits alimentaires qui dégagent une forte odeur.
6. Remettez l'appareil en marche.
7. Rangez les produits alimentaires.
8. Au bout de 24 heures, vérifie si de nouveau des odeurs sont apparues.

Éclairage (LED)

Votre apparéil est équipé d'un éclairage par LED ne demandant pas d'entretien. Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés.

Economies d'énergie

• Placez l'appareil dans un local sec et aérable. Veillez à ce que l'appareil ne soit pas directement exposé aux rayons solaires et qu'il ne se trouve pas à proximé d'une source de chaleur (par ex. radiateur, cuisine). Utilisez le cas échéant une plaque isolante.
• Attende que les plats chauds aient refroidi avant de les ranger dans le compartment Congélateur.
  Déposez le produit congèle dans le compartmenté réfrigérateur et profitez de son froid pour refroidir les produits alimentaires.
  Faites degeler régulierement la couche de givre présente dans la compartment Congélateur. Une couche de givre généla communication du froid aux produits et accroit la consommation de courant.
  N'ouvre la porte de l'appareil que le plus brivement possible.
  Pour éviter une consommation accrue de courant, nettoyez occasionally le dos de l'appareil.

Si present: Montez les écarteurs muraux pour parvenir à la quantité mentionnée d'énergie absorbée par l'appareil (voir la notice de montage). Un écart moins élevé par rapport au mur ne restreint pas le fonctionnement de l'appareil. Dans ce cas, l'énergie absorbée peut augmenter légèrement. Il ne faut pas dépasser un écart de 75 mm.
L'agencement des pieces d'équipement n'influe pas sur l'énergie absorbée par l'appareil.

Bruits de fonctionnement

Bruits parfaitement normaux

Bourdonnement sourd Les moteurs tournent (par ex. groupes frigorifiques, ventilateur).

Clapotis, sifflement léger ou gargouillis
Le fluide frigorigène circule dans
les tuyaux.

Cliqueis Le moteur, les interrupteurs ou les électrovannes s'allument / s'éteignent.

Éviter la génération de bruits

L'appareil ne repose pas d'aplomb
Veuillez mettre l'appareil
d'aplomb à l'aide d'un niveau à bulle.
Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous.

L'appareil touche quelque chose
Eloignez l'appareil de meubles ou d'appareils voisins.

Les bacs ou surfaces de rangement vacillent ou se coincent
Vérifiez les pieces amovibles puis remettez-les en place correctement.

Des bouteilles ou reçipients se touchent Eloiignez légèrement les bouteilles ou récipients les uns des autres.

Remédier soi même aux petites pannes

Avant d'appeler le service après-vente (SAV):

Vérifiez svp si vous ne pouvez pas remédier vous-même au dérangement à l'aide des instructions qui suivent.

Voué eviterez des dépenses inutiles car le déplacement du technicien du SAV vous sera facturé même pendant la période de garantie.

Dérangement	Cause possible	Remède
La température dévie fortement par rapport au réglage.		Dans certains cas, il suffira d'éteindre l'appareil pendant 5 minutes.Si la température est trop élevé, vérifie au bout de seulement quelques heures si un rapprochement de la température a eu lieu.Si la température est trop BASSE, vérifie à nouveau la température le lendemain.
Aucunvoyant ne s'allume.	Coupure de courant; disjoncteur disjoncté; fiche mâle pas complètement branchée dans la prise.	Branchez la fiche mâle dans la prise de courant. Vérifiez s'il y a du courant, vérifie les fusibles / disjoncteurs.
La température dans le compartment réfrigérateur est trop BASse.	Vouvas均已églé la température trop BASse.	Haussez la température (voir la section « Réglage de la température »)
Le fond du compartment de réfrigération est mouillé.	Les rigoles à eau de dégivrage ou le trou d'écoulement sont bouchés.	Nettoyez les rigoles d'écoulement de l'eau de condensation et le tuyau d'écoulement voir « Nettoyage de l'appareil » . Fig. 14
La température régnant dans le compartment congélateur est trop élevé.	Vouvas aveu ouvert liéquement l'appareil.	N'ouvre pas l'appareil inutilient.
	Les orifices d'apport et d'évacuation d'air sont recouverts par des objets faisant obstacle.	Enlevez ces obstacles.
	Vouvas aveu mis une assez grande quantité d'aliments à congeler.	Ne dépassez pas la capacité de congélation maximale.
L'appareil ne réfrigère pas, l'affichage de température et l'éclairage interieur sont allumés.	L'appareil se trouve sur le mode Exposition.	Lancez l'autodiagnostic de l'appareil (voir le chapitre « Autodiagnostic de l'appareil »). Une fois le programme exécuté, l'appareil revient sur le service normal.
De la condensation se forme à la surface de l'appareil et sur les clayéttes à l'intérieur de l'appareil.	Les températures ambantes chaudes et humides renforcient cet effet.	Essuyez l'eau avec un chiffon sec et doux. ■ Ouvrez l'appareil le plus brièvement possible ■ Veillez à ce que l'appareil soit toujours correctement fermé.

Autodiagnostic de l'appareil

Votre apparéil est équipé d'un programme automatique d'autodiagnostic qui vous affiche les sources de defaults ; seul le service après-vente est en mesure de les supprimer.

Lancer l'autodiagnostic de l'appareil

Fig. 2

1. Éteignez l'appareil par la touche Marche / Arrêt 1 et attendez 5 minutes.
2. Allumez l'appareil par la touche Marche / Arrêt 1 et au cours des dix premières secondes, appuyez pendant 3-5 secondes sur la touche de réglage de la température 4 jusqu'à ce que la mention 2^ s'affiche à l'affichage de température 2.

Le programme d'autodiagnostic démarre lorsque les mentions de température s'allument les unes après les autres.

Si au bout d'un temps bref l'appareil affiche la température régée avant l'autodiagnostic, ceci signifie qu'il fonctionne correctement.

Si la mention « super » 3 clignote pendant 10 secondes,ILA signifie qu'il y a presence d'un defaut. Veuillez prevenir le service après-vente.

Terminer l'autodiagnostic de l'appareil

Une fois le programme executé, l'appareil revient sur le service normal.

Service après-venture

Pour connaître le service après-vente situé le plus pres de chez vous, consultez l'annuaire téléphonique ou le repertoire des services après-vente (SAV). Veuillez indiquer au SAV le numero de série (E-Nr.) de l'appareil et son numero de fabrication (FD-Nr.). Vous trouvrez ces indications sur la plaque signalétique. Figure 18

Aidez-nous à éviter des déplacements inutiles : merci d'indiquer les numérios de série et de fabrication. Vous economiserez ainsi des suppléments de frais inutiles.

Commande de réparation et conseils en cas de dérangements

Vous trouverez les données de contact pour tous les pays dans l'annuaire ci-joint du service après-vente.

FR 0140101100

B 070222141

CH 0848840040

1
2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18
