Type de produit	Table de cuisson encastrable
Marque	Darty
Modèle	CTG6031N4
Catégorie	Cuisine
Alimentation	Gaz (naturel ou liquide) et électrique (230 V)
Brûleurs gaz	4 brûleurs : 1 triple couronne (3,1 kW), 1 rapide (2,8 kW), 1 semi-rapide (1,7 kW), 1 auxiliaire (0,95 kW)
Plaques électriques	1 plaque électrique (puissance non spécifiée)
Matériau de la surface	Vitrocéramique et acier inoxydable
Dimensions (L x P)	Environ 590 x 520 mm (série 60 cm)
Poids	Environ 15 kg
Allumage	Électrique intégré avec thermocouple de sécurité
Réglage de flamme	Continu de la position minimale à maximale
Type de gaz compatible	Gaz naturel (G20) et gaz liquide (G30/G31)
Pression d'alimentation nominale	20 mbar (G20), 28-30 mbar (G30)
Nettoyage	Surface vitrée : eau chaude et détergent doux, éviter produits abrasifs. Grilles et brûleurs lavables au lave-vaisselle
Sécurité	Thermocouple de sécurité sur brûleurs gaz ; verrouillage automatique en cas d'extinction accidentelle
Pièces détachées et réparabilité	Pièces d'origine disponibles auprès du service après-vente agréé
Installation	Doit être réalisée par un personnel qualifié, respecter les distances de sécurité
Usage	Domestique, non professionnel

FOIRE AUX QUESTIONS - CTG6031N4 DARTY

Comment allumer un brûleur gaz ?

Enfoncez et tournez le bouton correspondant vers la position maximale. Maintenez enfoncé 3-4 secondes après l'allumage pour activer le thermocouple de sécurité. Si le brûleur ne s'allume pas, attendez 1 minute avant de réessayer.

Que faire si un brûleur s'éteint accidentellement ?

Fermez immédiatement le bouton de commande et attendez au moins une minute avant de le rallumer. Le thermocouple coupe l'alimentation en gaz en cas d'extinction.

Comment nettoyer la table de cuisson en vitrocéramique ?

Utilisez de l'eau chaude et un détergent doux. Évitez les produits abrasifs, les éponges métalliques et les racles coupantes qui pourraient rayer la surface.

Puis-je utiliser un nettoyeur vapeur pour nettoyer l'appareil ?

Non, l'utilisation d'un nettoyeur vapeur est interdite car l'humidité peut pénétrer dans les composants électriques et endommager l'appareil.

Quel type de casseroles utiliser ?

Utilisez des casseroles à fond plat, d'un diamètre adapté au brûleur (voir tableau dans la notice). Les casseroles instables ou déformées sont déconseillées.

Comment adapter l'appareil à un autre type de gaz ?

L'adaptation doit être effectuée par un professionnel. Il faut remplacer les injecteurs selon le gaz (naturel ou liquide) et ajuster le débit minimal. Une nouvelle plaque signalétique est fournie.

Que faire si la surface vitrée se fissure ?

Éteignez immédiatement l'appareil et débranchez-le. Une surface fissurée présente un risque d'électrocution. Contactez le service après-vente.

Les enfants peuvent-ils utiliser l'appareil ?

Les enfants de moins de 8 ans doivent être tenus à l'écart sauf sous surveillance constante. Les enfants plus âgés et les personnes à capacités réduites peuvent l'utiliser s'ils sont correctement formés.

Comment entretenir les plaques électriques ?

Nettoyez les plaques électriques avec un chiffon humide et lubrifiez-les légèrement avec de l'huile encore chaude après refroidissement pour protéger la surface.

Où trouver des pièces détachées ?

Les pièces détachées d'origine sont disponibles exclusivement auprès des services après-vente agréés. Utilisez toujours des pièces d'origine pour garantir la sécurité.

MODE D'EMPLOI CTG6031N4 DARTY

Manuel d'utilisation

TABLE DE CUISSON ENCASTRABLE

Cher Client,

Nous vous remercions d'avoir choisi notre apparéil. Cet apparéil a été testé et mis au point par du personnel experimenté et spécialisé afin de garantir les membresurs résultats lors de son fonctionnement. Cet apparéil est simple à utiliser ; avant de l'installer et de l'utiliser, il est nécessaire de dire attentivement cette notice.À vous trouverez toutes indications utiles pour son installation, son utilisation et son entretien dans les valeurs conditions. Toute éventuelle réparation ou mise au point nécessaire doit être effectue avec le plus grand soin et la plus grande attention.

Il est donc recommandé de s'adresser toujours au Concessionnaire ayant vendu l'appareil ou bien au service après-vente, en précisant le type d'anomalie et le modele d'appareil en votre possession.

Les pièces détachées originales se trouvent seulement dans les services après-venture. Ne pas abandonner les emballages aussi bien pour la sécurité des enfants que pour la protection de l'environnement et les destiner à un centre de tri sélectif.

RECYCLAGE

Ce marquage indique que l'appareil ne doit pas etre considere comme un déchet domestique courant et qu'il doit etre remis à une déchetterie chargée du tri sélectif et du recyclage d'appareils electriques et electroniques. En mettant cet apparéil au rebut réglementairement, vous contribuerez à éviter tout impact négatif sur la santé et l'environnement.

• Ne pas laisser les emballages sans surveillance et les éliminer dans un centre de tri sélectif pour la sécurité des enfants et la protection de l'environnement
• Pour toute information complémentaire sur le recyclage de cet apparéil, contactez les services municipaux, le service local charge de l'élimination des déchets ou le magasin où l' apparéil a été achété.

Table des matières

TABLE DES MATIERES

AVERTISSEMENTS GENERAUX

Consignes d'utilisation 2

• Explication des principales parties de l'appareil............5
  Cuisinières à gaz (démarrage, combustion, conseils) 6
• Fonctionnement des plaques électriques 8
  Entretien et Nettoyage page 9

Instructions pour l'Installation:

• Positionnement et raccordement au gaz............ 10
  Raccordement Electrique 12
  Adaptation aux différents types de gaz 13

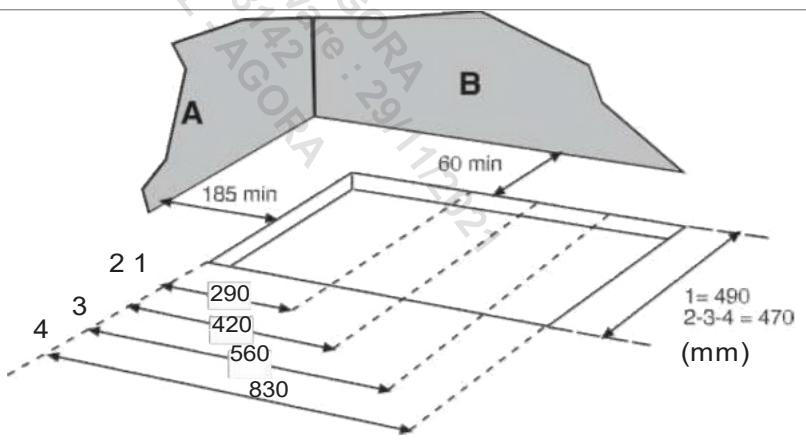

• Instructions pour l'installation des unités 16

Avertissements généraux

Cher Client,

Nos you remercions pour la confiance que you avez bien youlu accorder a notre produit. L'utilisation de cet appeareil est facile ; cependant avant de l'installer et de l'utiliser, il est important de dire attentivement ce Manuel.

Vous y trouvez les indications utiles pour effectuer l'installation, l'utilisation et l'entretien du produit de manière optimale.

Le produit doit être installé conformément aux règlementation en vigueur et utilisé dans un endroit bien aéré. Lisez attentivement les instructions avant d'installer ou d'utiliser cet apparéil.

ATTENTION :

Les parties accessibles de cet apparéil deviennent très chaudes pendant le fonctionnement. Maintenez les petits enfants à distance. Faites très attention et ne pas toucher les éléments chauffants à l'intérieur du four. Tenez les enfants âgés de moins de 8 ans à l'écart s'ils ne sont pas constamment surveillés.

ATTENTION :

Cet apparéil peut être utilisé par des enfants âgés d'au moins de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou ayant un manque d'expérience ou de connaissances, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et s'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec l' apparéil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants sans surveillance. Pour le nettoyage des parties en verre, n'utilisez pas de produits abrasifs, ni de racles coupantes en métal qui pourrait rayer la surface et déterminer son éclatement.

A ertisseme ts ra

A E T I E MENT:

Ne laissez pas d'objet inflatable prét du bruleur lorsque l'huile est utilisée. Cela peut être dangereux et provoquera un incendie.

A E T I E MENT:

N'essayez pas d'éteindre le feu / les flammes avec de l'eau. Eteignez l'appareil et couvrez la flamme avec un couvercle ou une couverture en matériaux résistants au feu.

Avant d'utiliser votre apparéil, éloignez tout ce qui est ridesau, tulle, papier ou tout objet inflammable de la cuisineire. Ne placez pas d'objets combustibles ou inflammbables dans ou sur l' apparéil.

A E T I E MENT:

• Si la surface vitrée ou vitrocérémente se fissure, eteignez l'appareil pour eviter tout risque d'électrocution. L'appareil ne peut pas etre ouvert avec une minuterie externe ou une télécommande séparée.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• Cet apparéil est destiné à une utilisation non professionnelle par des particuliers à domicile et est destiné à cuisiner et à chauffer. Ne l'utilisez pas à d'autres fins.
• L'appareil doit être installé par un personnel d'installation qualifié et qualifié connaissant les instructions d'installation.
• Cet apparéil doit être débranché du secteur et laissé refroidir avant de procédér au nettoyage ou à la mise en service.
• Assurez-vous que le gaz disponible dans votre région convient à cet l'appareil. (voir le chapitre consterné).
• Assurez-vous que la flamme est droite lorsque vous ouvrez les brûleurs.
• Si un brûleur s'éteint accidentellement, fermez le bouton de commande et attendez au moins une minute avant de la pallumer.
• Il est recommandé de fermer l'élement chauffant avant de sorting le pot de l'appareil de chauffage.
• Le cordon d'alimentation de l'appareil ne doit pas être changé par l'utilitaire. Seul un personnel qualifié doit le remplace.

Avertissements généraux

Pendant l'utilisation, les apparils à gaz générent dela chaleur et de l'humidité dansla pièce où ils sont installés. Assurez-vous que les espaces d'air naturels sont maintainus ouvertsou qu'une hotte avecun conduit d'évacuation des gaz est correctement ventilée.

Lorsque les apparèils à gaz sont utilisés pendant de longues périodes, uneventilation supplémentaire peut être nécessaire (soit en ouvrant une fenêtre, soit en augmentant le degré de ventilation articielle).

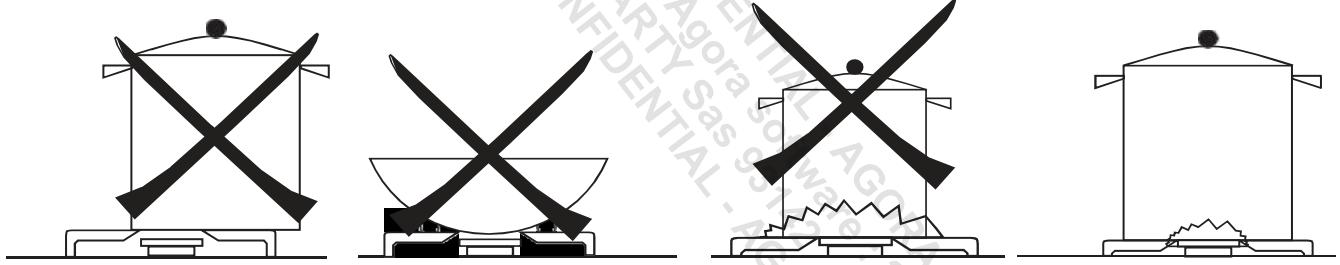

Assurez-vous de ne pasmettrede casseroles instablesou déformées sur les brûleursde cuisineire à gazouélectriques. Ilspeuventsereturneroudéborderetcauserdesaccidents.

Utilisez des casseroles avec le diamètre approprié pour les brûleurs duuisson. N'utilisez jamais de casseroles d'un diamètre inférieur à celui de la cusinière et ne faites jamais fonctionner la cusinière sans casserole.

Assurez-vous de ne pasmettrede casseroles instables ou deformées sur les surfaces chauantes. Ils peuvent returnerou déborderet causer des accidents.N'ouvre pas les brûleurs sans casserole sur eux.

Si uneréparation est nécessaire,appelez toutcentre d'assistance technique agreéet insistez sur les pieces de rechange d'origine. Les réparations à des personnes non autorisées peuvent cause des dommages.

Eignez l'appareil lorsque tous les boutons sont en position 0

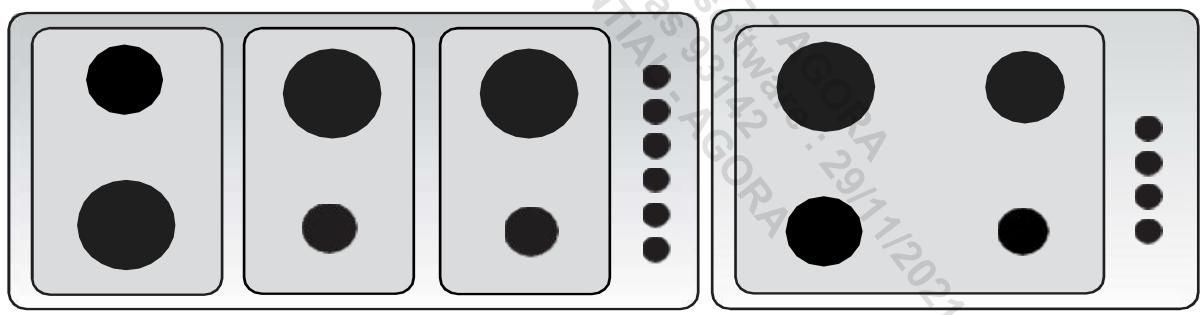

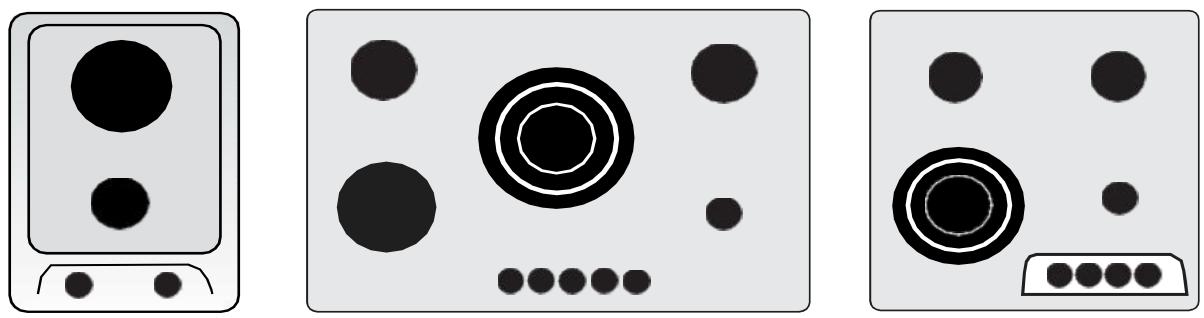

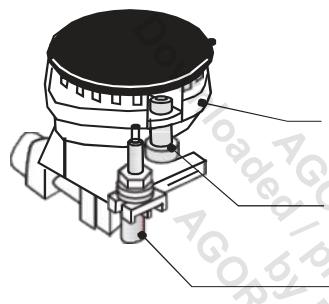

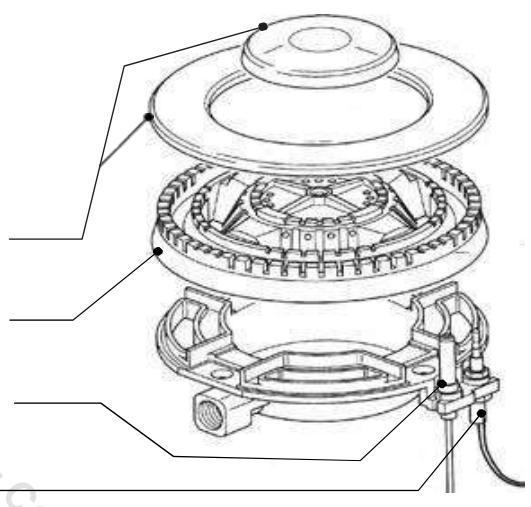

Explication des Principales Parties del'Apparéil

2
3
4
5

6

7

8

9

10

1 = grille support casserole
2 = couvercle
3 = repartiteur de flamme
4 = bouchon de flamme OUVERT (pour les versions éclairées)
5 = thermocouple
6 = bouton pour le briquet et le réglage de la flamme (* bouton d'OUVERTURE sur le bouton pour les versions avec le bouton d'ouverture)

7 = bouton de commande de cui sinière électrique
8 = bouton d'OUVERTURE séparé (pour les versions avec bouton d'ouverture séparé)
9 = plaque électrique (dont une disponible)
10 = voyant de fonctionnement de la plaque de cuisson électrique

Il y a des disposits et des boutons pour le fonctionnement des cusinières à gaz et / ou des cusinières électriques dans la zone de contrôle de la cusinière.

Fonctionnement des Cuisinières à Gaz

Le bouton de commande de la cuisine ne peut etre tourné vers sa position la plus ouverte lorsqu'il est tourné dans le sens des aiguilles d'une montre à partir de la position fermée et c'est également le cas pour le contraire (amenez l'aiguille à la position requise):

= pas d'alimentation en gaz
= alimentation maxima en gaz
= alimentation en gaz minimum

AllumagedesBrûleurs

Pour les modèles avec briquets électriques, la combustion des foyers se fait en poussant et en tournant le bouton jusqu'à ce que la position de sortie maximale soit atteinte. Dans les versions avec des boutons plus légers séparés, appuyez simplement sur ce bouton et en même temps, appuyez sur le bouton de manière proportionnelle à la cusinière souhaïée jusqu'à atteindre la position de sortie maximale.

Pour les versions avec briquets électriques (ou en cas de panne de courant), fermez le poèle en appliquant les étapes décrites avec une allumette ou un briquet séparé (attention à ne pas vous brûler dans un tel cas).

Pour les modèles avec soupape de sécurité, appuyer sur le bouton pendant 3-4 secondes jusqu'à ce que la flamme soit automatiquement activée.

Lorsque la flamme se ferme accidentellement, la soupape de sécurité démarre et arrêté l'alimentation en gaz (par ex. Débordement, deversement de fluides, etc.)

Le briquet ne doit jamais être utilisé plus de 15 secondes.

Si une cusinière se ferme accidentellement ou ne se déclenché pas, déplacez le bouton de commande sur la position OFF et essayez de brûler à nouveau après 1 minute.

Réglez la flamme comme requis lorsque le four est allumé.

Tournez le bouton dans le sens des aiguilles d'une montre jusqu'à << >> pour fermer l'alimentation en gaz.

Recommendations sur l'Utilisation des Cuisinières à Gaz

Pour réduire la consommation de gaz et obtenir plus d'efficacité, utilisez des cusinières du calibre approprié, en évitant que les flammes ne débordent des bords de la cusinière (voir le tableau du écipient). Utilisez uniquement des pots à fond plat.

Laissez tomber au niveau requis pour continuer l'ébullition de la flâme dés que le liquide commence à bouillir.

Soyez très prudent lorsque vous cuisez des graisses solides et liquides, car elles peuvent devenir extrémement chaudes et provoquer un incendie.

Assurez-vous que les recipients ne dépassent pas des bords et n'obstruent pas le panneau de commande.

Table de Récipient (utilisez des casseroles à fond plat)

Brûleurs (hauteur) mm	Ø min. Casserole (mm)	Ø max Casserole (mm)
Brûleur Auxiliaire	Ø = 55	80
Brûleur Semi-rapide	Ø = 75	140
Brûleur Rapide	Ø = 100	200
Brûleurs triple couronne	Ø = 132	240

Fonctionnement de la Plaque Electrique

Certaines versions ont une ou plusieurs plaques électriques. Ces brûleurs peuvent être normales, rapides ou automatiques. Il y a une tache rouge (rapide) et une plaque circulaire (automatique) Fonctionnement de la plaque électrique au milieu des deux derniers types.

Les brûleurs peuvent être régés en fonction des besoin de cuisson en tournant dans le sens des aiguilles d'une montre ou dans le sens contraire des aiguilles d'une montre entre les positions 0 à 6. Les positions marquées avec le nombre le plus élevé correspondent à l'apport de chaleur maximum (voir tableau). Un thermostat réduit automatiquement la puissance lorsque la température seLECTIONnée est atteinte par les brûleurs rapides et automatiques, et la plaque de cuisson électrique commence à fonctionner par intermittence pour que la température reste constante pendant la cuisson.

Levoyant du panneau de commande signale que les plaques électriques sont ouvertes.

Recommendations sur l'utilisation des plaques électriques

Utilisez des pots à fond plat d'un diamètre inférieur que les plaques électriques pour une utilisation prolongée et faire des économies d'énergie.

Ne laissez pas l'eau bouillante dans les pots sur les plaques électriques de la cuisine réélectrique en raison du débordement.

Ne laissez pas vides les plaques électriques et ne placez pas de casseroles vides dessus et ne les utiliser pas pourCHAuffer la chambre.

Après avoir mis la casserole sur la cuisine électricque, ouvrez-les.

Rappelez-vous que la cuisine électricque se réchauffera pendant un certain temps quand elle se ferme.

	Réchauffage	Cuisson	Fritture
Plaques Electriques	1	2	3

Entretien et Nettoyage

N'utilisez pas dejets de vapeur pour nettoyer l'appareil.

Débranche l'appareil du secteur avant d'effectuer toute opération. Nettoyez les pièces vitrées avec de l'eau chaude et un détergent. N'utilisez pas de produits abrasifs.

Rincez frequentlyment l'épandeur de flammes avec de l'eau bouillante et du détergent et enlevez tout résidu pouvant empêcher les projections de flamme. Rincez soigneusement les pieces en acier inoxydable et séchez-les avec un chiffon doux.

Utilisez une éponge humide et un chiffon pour nettoyer la plaque: les composants internes peut pénétre à l'intérieur des composants électrique si trop d'eau est utilisée et peut endommager les composants électriques.

La grille support casserole peut etre lavede dans un lave-vaisselle.

Utilisez des détergents normaux et non corrosifs, des produits spéciaux que l'on touve couramment sur le marché ou du vinaigre chaud pour les taches tenaces. Nettoyez

uniquement la table de cuisson en verre.

avec del'eau chaude, en évitant d'utiliser des chiffons grossiers.

N'utilisez pas de tampons en acier inoxydable ou d'acides pour le nettoyage.

Nettoyez régulièrement et soigneusement les bougies d'allumage (céramique et electrode) pour éviter les difficultés à brûler la table de cuisson.

Utilisez un chiffon humide pour nettoyer les plaques de cuisson électriques et lubrifiez légèrement la plaque de cuisson électrique avec de l'huile encore chaude.

Contactez un ingénieur qualifié pour lubrifier les boutons périodiquement ou lorsque les boutons deviennent difficiles à tourner.

Contactez un ingénieur qualifié pour faire face à d'autres problèmes pouvant survenir pendant l'utilisation.

Important. EN CAS DE LEVEE DES BRULEURS AFIN DE FAIRE LE NETTOYAGE, ASSUREZ VOUS QUE TOUTES LES PIECES SONT CORRECTEMENT RANGEES AVANT DE RALLUMER LES BRULEURS. ASSUREZ VOUS QUE LES RIDEAUX PLASTIQUES SONT EN PLACE ET QUE LA GRILLE SUPPORT CASSEROLE EST MISE FIXE ET CENTREE EN POSITION CORRECTE APRES LA LEVEE DE LA GRILLE SUPPORT CASSEROLE POUR LES BESOINS DE NETTOYAGE ET /OU ENTRETIEN.

NON

OUI

Consigne pour l'installation

Les instructions ci-dessous sont destinées au personnel de l'installation pour s'assurer que l'installation, les réglages et la maintenance sont effectués correctement et en conformité avec les règlementations en vigueur.

Placement

Cet apparéil ne doit pas être connecté aux dispositifs de nettoyage des produits explosifs.

L'appléil ne doit être installé que dans une piece ventilée en permanence conformément aux réglementations locales en vigueur.

Le flux d'air naturel doit être fait directement et vers l'extérieur à travers les ouvertures permanentes dans les murs de la pierce à ventiler, ou à travers des conduits de ventilation avec une ou plusieurs sorties.

Les ouvertures de ventilation doivent avoir un effet transversal d'au moins 100 cm² et doivent être protégées contre tout blocage accidentel (grilles métalliques ou protection de fils). L'ouverture doit être retiree en deux couches d'au moins 200 cm² pour les apparciels qui n'ont pas de soupape de sécurité dans la table de cuisson.

En outre, s'il y a une ventilation directe dans les pieces adjacentes à la piece où l'appareil doit être installé, il peut y avoir un flux d'air indirect s'il n'y a pas de risque d'incendie dans ces pieces et qu'il ne s'agit pas de chambres à coucher.

Le flux d'air entre la piece latérale et la piece où l'appareil doit être installé doit être libre avec des ouvertures permanentes (cesci peut être réalisé en élargissant l'écart entre la porte et le plancher).

Il doit y avoir un système dans la salle du bathtub pour diriger les fumées brûlantes vers l'extérieur. Cela peut être une hotte ou un ventilateur électrique commencing à fonctionner lorsque l'apparéil est allumé.

Raccordement au Résseau

Cet apparéil doit être raccordé à l'alimentation en gaz ou au réservoir d'essence après vérification du type de gaz disponible et des normes en vigueur.

L'appareil est configuré pour fonctionner avec le gaz indiqué à la fois sur l'emballage et sur l'étiquette d'étaconnage à l'arrête de l'appareil.

Si le réservoir de gaz dans lequel l'apparil à gaz existant est installé ne convient pas, remplacez-le par l'injecteur approprié en faisant attention aux informations figurant sur la nouvelle étiquette d'étaconnage et en retardant l'ancien.

Consigne pour l'installation

Pour ce faire, un personnel d'installation qualifié doit suivre les instructions données dans le chapitre «Adaptation aux différents types de gaz».

Pour une utilisation en toute sécurité, assurez-vous que la pression d'alimentation correspond aux valeurs indiquées dans le tableau des caractéristiques de la table et de l'injecteur.

Si l'appareil est alimenté en gaz liquide, assurez-vous que le régulateur de pression du tube est conforme aux règlementations locales en vigueur.

L'appareil doit être raccordé au système de gaz de manière à ce que l'appléil ne soit pas étiré de quelque manière que ce soit au moyen d'un tuyau métallique solide (cuivre ou acier) ou d'un tuyau flexible continu en acier inoxydable.

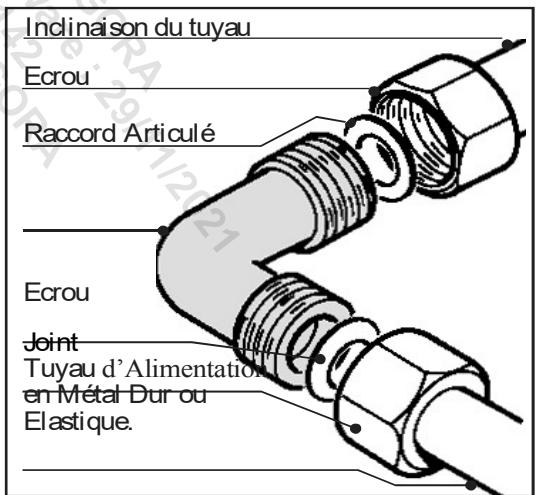

Le dispositif est raccordé au tube d'entrée de gaz au moyen d'un écrou d'extrémité (gaz mâle 1/2 fil) qui est relié au cantilever. Il peut être ouvert en fonction des besoin de l'installation.

Un tube d'alimentation en métal rigide ou flexible (1 max = 2 mT) est connecté dans la direction opposée du porte-à-faux. N'oubliez pas de placer également les joints fournis aux deux extrémités du raccord articulé.

Veiliez à remplacer les joints par des neufs lorsque ces pieces sont démontes et réinstallées,

Assurez-vous que le tuyau de gaz n'est pas serré ou endommagé par des pieces tenues à la main lorsqu'el'appareil est installé.

Important: Vérifie l'étanchéité de tous les joints à l'aide d'une solution à base de savon lorsqu'el installation est terminée.

Consigne pour l'installation

RACCORDEMENT ELECTRIQUE

Les appareils disposent d'un cable d'alimentation tripolaire et fonctionnent avec le courant alternatif et la tension indiqués sur le produit et dans le rapport «Plaque signalétique du produit» à la fin du manuel d'utilisation.

Le conducteur de mise à la terre du cable est marqué avec des couleurs jaune / vert.

Connectez un cable d'alimentation approprié pour la charge spécifique sur la plaque signalétique du produit. Dans le cas d'une connexion directe au réseau (sans fil), un interrupteur omnipolaire approprié avec un écart de contact minimum de 3 mm doit être installé devant l'appareil (le fil de terre ne doit pas être interrompu par un interrupteur).

Avant de vous connecter au réseau, assurez-vous que:

• Le compteur d'électricité, la soupape de sécurité, la conduite d'alimentation et la prise conviennent à la charge maximalé requise (voir la plaque signalétique).
  Le système d'alimentation est correctement mis à la terre conformément aux réglementations en vigueur.
  La prise ou l'appareillage omnipolaire est facilement accessible après l'installation.
• Si le cable d'alimentation ne touche pas les parties exposées à la chaleur après le raccordement au réseau.
• N'utilisez pas des raccourcis de connexions parallètes ou d'adaptateurs susceptibles de provoquer une surchauffe ou une brûlure.

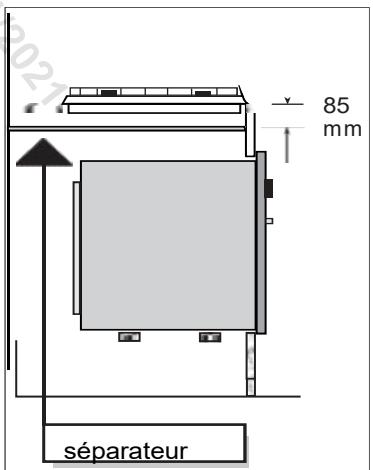

Si l'appareil est installé sur un four encastré, deux apparciels doivent être connectés séparément pour rendre la sécurité électrique et les dispositifs plus facies àzheimer.

Le fabricant n'est pas responsable des dommages directs ou indirects causés par une mauvaise installation ou connexion. Cela signifie que toutes les procédures d'installation et de raccordement doivent être effectuées par du personnel qualifié conformément aux réglementations locales et générées en vigueur.

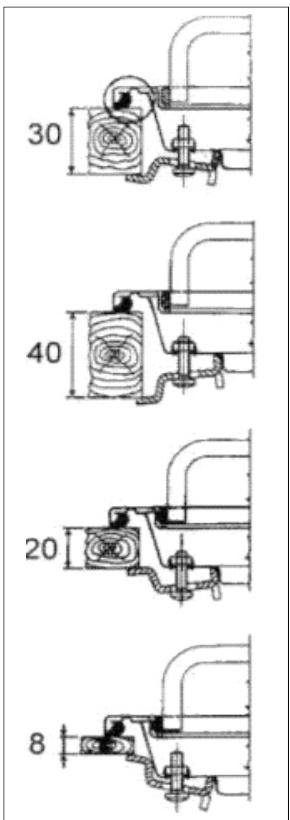

Consignes Pour Installation

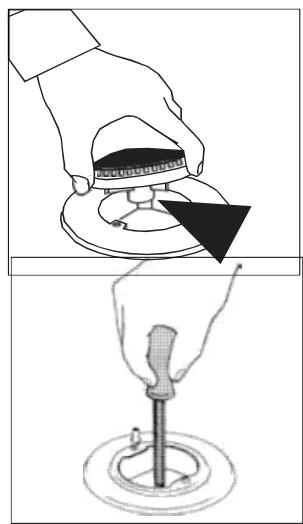

Adaptation à Différent Types de Gaz

Faites les opérations suivantes pour adapter un autre boîtier à l'installation de l'appareil (voir à la fois l'emballage et le bas de l'appareil):

• Retirez les fils.
• Dévisser les volets et les diffuseurs de flammes.
• Retirez les vis avec une clé à douille de 7 mm et retirez les injecteurs.
• Changez les injecteurs fournis conformément au gaz (Voir le tableau de brûleur et de caractéristiques d'injecteur)
• Changez les différentes pieces en suivant les étapes en arrêté.

N'oubliez de remplacer l'ancienne plaque signalétique (donnée) par une nouvelle.

Installez un régulateur de pression conformément aux règlementations locales en vigueur par rapport au tuyau d'entrée si une pression de gaz différente (ou différente) est utilisée.

Consignes Pour Installation

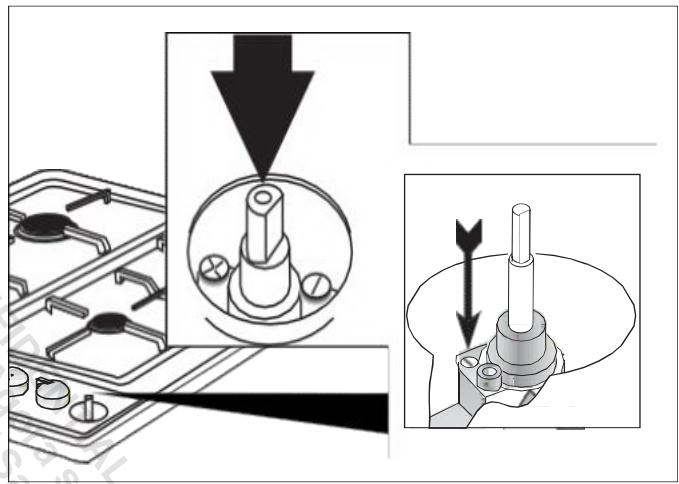

Paramètres Minimum

La petite flamme de sortie est réglée en usine. Il peut être nécessaire de réajuster la valeur minimale lorsque les injecteurs sont replacés ou lorsque des conditions spéciales de pression du réseau sont presents. Les opérations suivantes doivent être effectuées pour faire les opérations nécessaires:

• Allumez la cuisineire
• Amenez le bouton à la position minimum
• Retirez le bouton (et le joint s'il existe)
• Tournez la vis de réglage à l'intérieur ou sur la sortie de gaz jusqu'à obtenir une petite flamme à l'aide d'un tournevis de taille appropriée
• Remplacez le bouton et passesrapidement de la position maximalea la position minimale, vérifieI'extinction de la flamme
• Assurez-vous que le réglage effectué pour les brûleurs est suffisant si le thermocouple continue à chauffer. Si non, augmentez la valeur minimale.

Réglage minimum pour GPL

Serrez bien la vis (dans le sens des aiguilles d'une montre) à l'intérieur ou sur la goupille de sortie de gaz pour ajuster la valeur minimale pour le GPL.

Les opérations décrites ci-dessus peuvent être facilement réalisées indépendamment de la façon dont la cusinière est positionnée ou connectée dans la cabine.

LESBRULEURSN'EXIGENT PASL'AJUSTEMENT DESAIRSPRIMAIRES.

Consignes Pour Installation

Table Caracteristique des Brûleurs et des Buses

CATÉGORIE CAT. II2H3B/P

Brûleur (hauteur) (mm)	Évit 1/100 mm	Puisance thermique(*) (kW)		Gaz liquide		Gaz naturel
		Nominale	Diminuée	Sortie (g/h) G30 - G31	Injecteur 1/100mm	Sortie (It/heure) G20	Injecteur 1/100mm
Toute Flamme (Ø = 100)	44	2,80	0,80	204	85	264	115
Semi- Rapide (Ø = 75) (Ø = 75)	34	1,70	0,60	124	65	166	97
Auxiliaire (Ø = 55)	29	0,95	0,40	70	50	91	72
Triple couronne (Ø = 132)	64	3,1	1,45	226	90	278	130
Pression d'Alimentation Nominale (mbar) (1 mbar ≈ 10,197mm H2O)				G30 = 28 - 30		G20 = 20
(*) = À 15 ° C et 1013.25 mbar gaz sec et plus fort calorifique (*)

Consignes Pour Installation

Instructions Pour Installation des Unités

L'appareil est de classe 3. Il ne peut être installé que plus haut que le brûleur de la plaque de cuisson (à droite ou à gauche de la table de cuisson) et peut être placé à la distance minimale indiquée sur l'image.

L'épaissur de la viande peut être adaptée à toutes les unités en fonction d'une température supérieure à 65^ C par rapport à la température ambiente (UNI EN 30-1-1 e/ o CEI EN 60335-2-6).

	L (mm)	P (mm)	S (mm)		P	L
Série de Brûleur			En acier ou vitré	verre
30	320	520	40	40
45	450	520	40	40
60	590	520	40	40
70	680	520	40	40
90	860	520	40	40

Dimensions de Trou

1 = Série de brûleur de la plaque de cuisson 30 cm (290x490) 2 = Série de brûleur de la plaque de cuisson 45 cm (420x490) 3 = Série de brûleur de la plaque de cuisson 60 et 70 cm (560x490) 4 = Série de brûleur de la plaque de cuisson 90 cm (830x490)

A=Mur latéral

B-Mur derriere

Évitez d'insteller l'appareil à proximé de matériaux inflammables (rideaux, vêtements, etc.)

Les dimensions des ouvertures pour le[bâtiment sont données comme la distance minimale entre le trou et les parois arrêté.

Consignes Pour Installation

Placez le joint spécial scelled (fourni) sur le bord de la table de cuisson, en veillant à ce que les extrémités ne se chevauchent pas.

Placez le brûleur de la plaque de cuisson en centrant dans l'ouverture.

Fixez la table de cuisson à l'unité avec les supports de montage. Le frottement des vis sera suffisant pour couper le joint scellé et enlever facilement l'excess.

Avertissements

S'il y a une unité suspendue sur la table de cuisson, elle doit être à au moins 600 mm.

Il est nécessaire de prévoir un espace de séparation avec la plus petite taille de trou d'enterrement pour éviter la surchauffe, même s'il n'y a pas de four en dessous.
