MODE D'EMPLOI C10-55 WISPEED
Retrouvez toutes les dernières versions des notices MULTI LANGUES des produits
WISPEED sur notre site internet www.wispeed.net en flashant le QR code !
EN

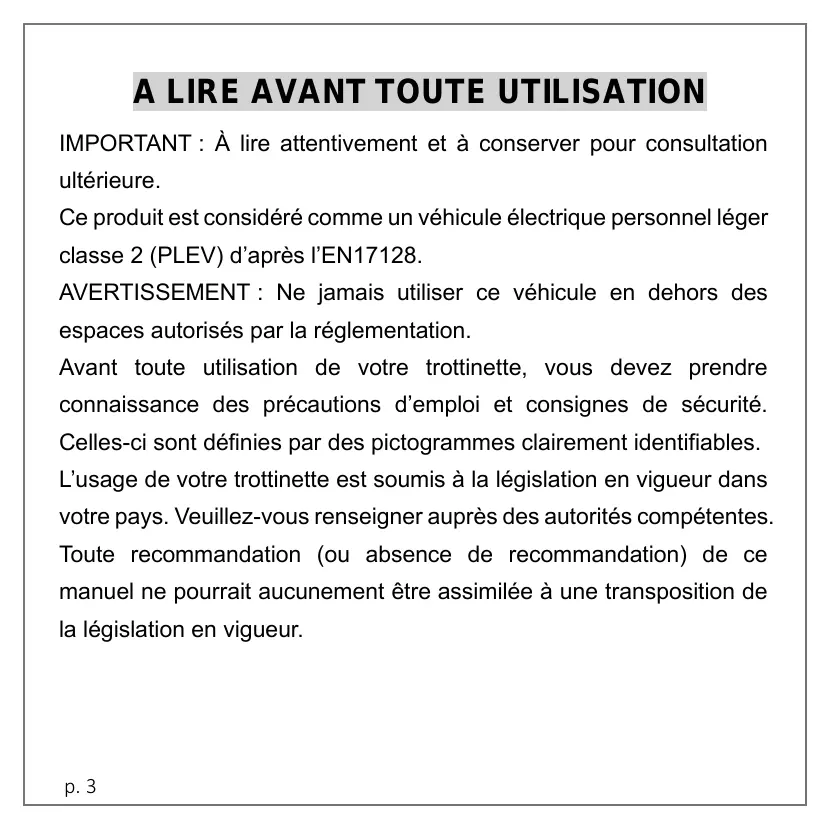

A LIRE AVANT Toute UTILISATION
IMPORTANT : À litre attentivement et à conserver pour consultation ultérieure.
Ce produit est considéré comme un vehicule électrique personnel léger classe 2 (PLEV) d'après l'EN17128.
AVERTISSEMENT: Ne jamais utiliser ce vehicule en dehors des espaces autorisés par la réglementation.
Avant toute utilisation de votre trottinette, vous doivent prendre reconnaissance des précautions d'emploi et consignes de sécurité. Celles-ci sont définies par des pictogrammes clairment identifiables.
L'usage de votre trottinette est soumis à la législation en vigueur dans votre pays. Veuillez-vous renseigner auprès des autorités compétentes.
Toute recommmandation (ou absence de recommmandation) de ce manuel ne pourrait aucunement etre assimilée à une transposition de la législation en vigueur.
1- Précautions d'emploi et consignes de sécurité
1.1 Généralités
- Lisez attentivement ces instructions
- Conservez ces instructions
- Suívez toutes les instructions
- Prenez en compte les averissements
- Ne tentez pas de démonter l'appareil ou de le modifier, il ne serait alors plus couvert par la garantie
Référez-vous à un personnel qualifié pour toute réparation
1.2 Consignes de sécurité & précautions d'emploi
- L'utilisation de la trottinette est interdite aux enfants de moins de 14 ans. L'âge maximum pour utiliser la trottinette est de 75 ans. La taille minimale pour l'utilisation de la trottinette est de 150 cm. La taille maximum pour utiliser la trottinette est de 210 cm.
- Evitez les zones à fort traffic et/ou les zones enconnbaes.
- L'utilisation de votre trottinette ne convient pas aux femmes enceintes.
- Cet apparéil peut être utilisé par des enfants à partir de 14 ans sous la surveillance d'unadulte, et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un
manque d'expérience ou de connaissances à condition qu'elle soient correctement surveillées ou qu'elle aient reçu par une personne responsable de leur sécurité des instructions préalables relatives à l'utilisation de l'appareil en toute sécurité et que tous les risques encourus soient appréhendés.
- Les enfants ne doivent pas jouer avec l'appareil. La trottinette n'est pas un jouet. L'appareil n'est pas destiné à un usage acrobatique.
- Vérifiez régulièrement que votre trottinette est en bon état, lisez attentivement ce manuel et assurez-vous d'avoir bien compris toutes les informations sur le produit avant de l'utiliser.
- Le nettoyage et l'entretien de l'appareil par l'usage ne doit pas etre effectués par des enfants.
- Avant chaque usage, vérifie l' état général de votre trottinette (état des pneus, gonflage des pneus, freins, batterie, phare, feu arrrière)
- Voiture trottinette comporte des pieces soumises à échauffement comme le tambour de frein et les roues. Il est interdit de toucher à ces éléments moins d'une heures après l'utilisation de votre trottinette. Avant chaque utilisation, éliminez les arêtes vives éventuellesment précédemment engendrées par l'utilisation.
- Il est très fortement recommendé à tout utiliser de porter des protections adéquates lors de l'utilisation de votre trottinette pour éviter tout dommage corporel en cas de chute : chaussures, casque, gants, genouillées, couidières.
- Rechargez complètement la batterie de votre trottinette avant la première utilisation.
- N'utilisez pas votre trottinette dans des endroits fréquentés lors de votre première utilisation. Un temps d'adaptation est nécessaire pour maîtriser le produit.
- L'utilisation sur la voie publique est règlementée. Vous devez emprunter prioritairement les pistes cyclables. En l'absence de celles-ci, vous pouvez rouler exclusivement sur les routes limitées à 50 km
-
/h. Hors agglomération, vous ne pouvez rouler que sur les voies vertes et les pistes cyclables.
-
Sur les troitoirs, les zones piétonnes, les immeubles ou tout autre lieu dédié aux piétons, vous nevez vous déplacer avec votre trottinette à la main.
-
Renseignez-vous auprès des autorités locales afin de connaître les restrictions éventuelles de circulation
- Veillez à respecter les marquages au sol, la signalisation, ainsi que le code de la route. Laissez passer les piétons lorsque vous
roulez avec votre trottinette.
N'hésitez pas à signaler votre présence aux autres usagers via l'avertisseur sonore (sonnette).
Lorsque vous roulez avec d'autres personnes, maintenez une distance de sécurité d'au moins 6 mètres entre vous pour diminuer les risques de collisions.
En toutes circonstances, voirlez à votre sécurité et à celle des autres usagers.
Adaptez votre vitesse (et votre distance de sécurité) en fonction de votre environnement afin de pouvoir arrêter votre trottinette à tout moment.
Ne démarrez pas et ne vous arrêtez pas de manière brute.
Veillez à toujours être visible de tout le monde. La nuit ou dés que la luminosité baisse, allumez votre phare avant, votre feu arrrière, portez un gilet (ou autre équipement rétroréflchéissant)
Gardez toujours vos mains sur le guidon lors de l'utilisation de votre trottinette. L'usage du Smartphone ou tout autre objet en roulant est interdit. L'utilisation d'écouteurs ou de casques audio en roulant est interdite.
Il est interdit de circuler à plusieurs sur votre trottinette.
Le poids maximum supporté par la trottinette est de 120 kg.
Le poids minimal pour utiliser la trottinette est de 20~kg
- Le non-respect de ces recommandations de poids altersé les performances d'accelération et de freinage de votre trottinette et peut vousmettre en danger en réduisant sa capacité de décelération ou d'arrêt en toute sécurité.
- Toute charge fixée au guidon aura une incidence sur la stabilité du vehicule.
- Il est interdir d'utiliser des accessoires ou des éléments supplémentaires non approvés par le constructeur.
- Conservez l'équilibre de votre corps lorsque vous faites des virages afin d'éviter de tomber à cause du déplacement de votre centre de gravité ou de vitesses élevées.
- Gardez toujours vos pieds sur le repose-pied lorsque vous roulez.
- Une collision ou une chute peuvent entrainer la mort ou des blessures graves. La lecture du manuel d'utilisation est nécessaire pour connaître le mode de fonctionnement de votre trottinette et maîtriser votre vehicule en toutes circonstances.
- Ne pas sauter d'obstacles avec votre trottinette.
- Ne pas sauter sur le plateau de votre trottinette.
- Évitez de rouler sur des routes jonchées d'objets épars, tels que des branches, des déchets ou des petites pierres.
Ne roulez pas avec votre trottinette sur des routes représentant des obstacles ou sur routes glissantes représentant un risque de perte
d'adhérence comme sur la neige, la glace ou l'eau. Cela pourrait provoquer une perte d'adhérence et entrainer des dommages corporels et matériels.
- Les distances de freinage sont fortement rallongées en cas de route humide, de temps pluvieux ou de présence d'eau sur la chaussée.
- Évitez de rouler sur des pentes raides. N'utilise pas votre trottinette sur des pentes trop importantes, l'angle maximal d'inclinaison est de 12% . La prise de vitesse dans une descente trop raide peut entraîner une surchauffe des moteurs et de la batterie et réduire votre capacité de freinage en toute sécurité.
- Adoptez toutes les mesures de sécurité nécessaires lorsque vous apprenez à utiliser votre trottinette. N'oubliez pas que vous pouvez vous blesser lors de la perte de contrôle, lors de collisions ou en tombant de votre trottinette.
- Si un accident de la circulation se produit lorsque vous roulez avec votre trottinette, restez calme, sécurisé les lieux et attendez le personnel compétent qui généra la situation de manière responsable et légale.
- N'utilisez pas votre trottinette dans un environnement non sécurisé, à savoir dans des endroits où se trouvent des produits inflammables, de la vapeur, des liquides, de la poussière ou des
fibres risquent de provoquer un incendie ou une explosion.
- Les sacs en plastique fournis avec la trottinette ne sont pas des jouets et ne doivent pas etre laisses a portee des enfants.
Le garde boue arrriere ne doit pas etre utilise comme frein. Vos risqueriez d'endommager voire trottinette sans reussir a baisser voire vitesse.
- Repliez toujours la béquille avant toute utilisation.
- Àprous l'usage, stabilisez la trottinette en dépliant la béquille sur un terrain plat.
- Il est obligatoire de porter des chaussures adaptées pendant toute la durée d'utilisation de votre trottinette.
- Le cable touple externe du transformateur ne peut pas etre remplacement. En cas d'endommagement du cordon, il convient demettre le transformateur au rebut.
- Veillez à débrancher la prise du secteur avant de déconnecter le cable d'alimentation.
- Voitretrottinete ne peut pas etre allumee pendant qu'elle est branchee sur son adaptateur secteur et qu'il est lui-même branché sur secteur.
- L'utilisation sous l'emprise d'alcool ou/et de stupéfiant est interdite.
- Etant un vehicule motorisé, une assurance Responsabilité Civile est obligatoire pour la conduite.
- AVERTISSEMENT Comme il en est de tout composant mécanique, un vehicule est soumis à de fortes contraintes et à l'usure. Les divers matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue. Si l'on dépasse la durée de vie prévue pour un composant, il peut se rompre soudainement et risquer de blesser l'utilisateur. Les fissures, rayures et décolorations dans les zones soumises à de fortes contraintes indiquent que le composant a dépassé sa durée de vie et qu'il convient de le remplacer.
- La circulation en ville implique de franchir de nombreux obstacles, comme les troitoirs ou les marches. Il est interdit de sauter des obstacles. Il est important d'anticiper et d'adapter sa trajectory et sa vitesse à celles d'un piéton en cas de cohabitation avec d'autres usagers. Il est très fortement recommandé de descendre du vehicule lorsque ces obstacles deviennent dangereux en raison de leur forme, de leur hauteur ou du risque de dérapage qu'ilsprésentent.
-
Pour plus d'informations concernant la procédure de charge de la batterie, merci de vous rendre au §5.1 « Charge de la batterie »
-
Conserver les instructions imprimées pour consultation ultérieure et lisez les attentivement avant utilisation
Logicom se dégage de toute responsabilité en cas de dommage corporel et/ou matériel imputable à une utilisation du produit non conforme à la notice d'utilisation.
- Si vous trottinette s'arrête à la suite d'une surchauffe, placez-la dans un endroit sec et frais et attendez que la batterie et le moteur refroidissant avant de la réutiliser.
- MISE EN GARDE : Pour le rechargement de la batterie, utilisez uniquement l'unité d'alimentation amovible fournie avec l'appareil. N'utilisez aucune alimentation ou dispositif électrique autre que celui fourni avec l'appareil.
- La prise électrique à laquelle l'appareil est branché doit être installée pres de l'équipment et doit toujours être facilement accessible. Évitez que quelqu'un ne puisse marcher sur le cable électrique (ou trabucher à cause de ce dernier)
- La durée de vie de la batterie dépend en grande partie de l'utilisation que vous en faites. N'exposez pas la batterie à des températures inférieures à 0^ ou supérieures à 45^ . Son fonctionnement pourrait en être alteré.
0-45°
- Ne laissez pas la batterie en charge prolongée lorsqu'elle n'est pas utilisé.
- Ne tentez pas de démonter ce produit pour acceder à la batterie.
- Ne pas démonter, ouvrir ou déchiqueter les éléments de la batterie. Ne pas jeter la batterie dans le feu ou dans l'eau. Ne pas charger la batterie si la température ambiente dépasse 45^ .
- En cas de fuite de la batterie, prenez garde à ne pas laisser le liquide entre en contact avec la peau ou les yeux, si c'est le cas, laver abondamment à l'eau et consulter un médecin.
- Pour toute réparation ou pour le remplacement de la batterie, adressez-vous à un technicien qualifié.
- Mettre au rebut la batterie et l'équipement séparément. Ne pasmettre la batterie au rebut avec les déchets menagers. Pour toute information au sujet du recyclage de la batterie et de la trottinette, merci de contacter votre municipalité, votre déchetterie locale ou le point de vente dans lequel vous avez acheté ce produit.
Pour plus détails de la recharge de la batterie, voir « §5.1 Charge de la batterie »
2- Présentation générale du produit
2.1 À propos de la WISPEED C10-55 MAX
La WISPEED C10-55 MAX est une trottinette électrique à deux roues. Son fonctionnement simple, ses commandes flexibles, sa résistance aux éclaboussures & son respect de l'environnement sont vos最好的s etiers pour vous déplacer en milieu urbain.
2.2 Contenu de l'emballage
1xTrottinette Electrique WISPEED C10-55 MAX
- 1x Chargeur secteur (Modèle : FY-4202000 Shenzhen Fuyuanian Power Co., Ltd) (Entree : 100-240 V AC, 2.5A, 50/60 HZ ; sortie : 42,0 VCC, 2A) ou (Modèle : YKD084-4202000 Hefei ICAD Electronic Technology Co.,Ltd) (Entree : 100-240 V AC, 2.5A, 50/60 HZ ; sortie : 42,0 VCC, 2A)
1x Manuel d'utilisation Clé hexagonale
1x Embout de gonflage 6x Vis
AVERTISSEMENT! : Afin de protégger au mieux vous trottinette lors d'un évientuel envoi en SAV, nous vous recommendons fortement de conserver l'emballage. Celui-ci pourra vous éviter un dommage lors du transport qui ne serait pas pris en compte dans la garantie.
2.3 Description de la trottinette
- Poignée de freinl
STOP
- Phare avant
- Clignotants
- Guidon description en détaïl ci-dessous.
- Cable de Frein
- Roue avant et Moteur
- Système de piage de la trottinette
- Béquille
- Frein à tambour et roue arrête
- Feu arrête
- RÉflecteurs avant
- RÉflecteurs arrêté
- Repose pied
- Garde boue arriere
- Garde boue avant
- Connecteur de charge
- Bouton ON/OFF - Bouton de sélection de vitesses
- Accelerateur
- Clignotants droite gauche
- Avertisseur sonore (sonnette)
- Attache de pliage
- Phare avant allumé (si icone affché)
- Vitesse en km/h
- Niveau de la batterie
- Mode de vitesse
- Odomètre
Mode de fonctionnement du Bouton ON/OFF
p. 17
Appui 3s (environ) : Demarrer/Eteindre la trottinette
Appui bref une fois : Allumer/Eteindre phare avant et arrriere
Appui bref 2 fois : Changement de vitesse
Appui bref 4 fois : Affichage du kilométrage individuel actuel
Appui bref 6 fois : Affichage du kilométrage total
Appui bref 7 fois : Définir et réinitialiser le mot de passer
Sélection de Rapport de vitesse :
Appui bref 2 fois : changement de vitesse
- Rapport 1 : vitesse S - maximum 25 km/h
- Rapport 2 : vitesse D - maximum 20 km/h
- Rapport 3 : vitesse ECO
- maximum 15 km/h
- Rapport 4: vitesse piéton - maximum 6 km/h (les phares sont automatiquement allumés)
2.4 Montage de la trottinette
1^ Depliez la trottinette (instructions ci-apres).
2°) Insérez le guidon dans le tube de potentie, en faisant attention à ne pas pincer les câbles (cela ne doit pas forcer, et doit glisser facilement).
Orientez le guidon comme indiqué sur l'illustration p.19. Les cables sont censés être déjà branchés, voirlez à ne pas les débrancher quand vous insérez le guidon dans la potentie.
3^ ) Insérez et vissez les six vis (fournies) de maintien du guidon sur la potentie à l'aide de la clé hexagonale (fournie).
4^ ) Vérifiez que le guidon ne rouge pas par rapport à la potentie. Si le guidon rouge encore par rapport à la potentie, desserrez les six vis et revérifiez si vous observez un mouvement entre les deux.
5°) Vérifiez que la pression des pneus soit bien comprise entre [2,3 et 2,6 bars] afin d'éviter une usure mécanique prématurée du produit (pompe non fournie).
2.5 Pliage de la trottinette
Pour plier la trottinette, rabattez la bequille puis
Remontez le petit levier noir (A) tout en abaissant le gros levier (B)
(C) Faites basculer la potence de la trottinette vers le plateau
Rabattez délicatement la potentie jusqu'à ce que la boucle de verrouillage entre en contact avec le crochet du garde-boue arrêté, puis assurez-vous que la boucle de verrouillage est bien dans le crochet avant de soulever la trottinette.
p. 20
Pour déplier la trottinette :
Libérez la boucle de verrouillage du crochet pour déplier la trottinette.
(D) Remontez la potentie
Puis verrouillez le mecanisme avec le levier (E).
N'oubliez pas de tousjours déplier la béquille lorsque la trottinette n'est pas en usage afin de maintainir son équilibre et éviter des dommages causés par une chute.
Le boucle sur le guidon vous permet de maintainir la trottinette en position pléee
3- Consignes d'utilisations
Vos expériences en matière de conduite de bicyclettes, d'automobiles, de ski et d'utilisation d'autres moyens de transport similaires peuvent s'appliquer à nos produits et vous aider à<mieux manipuler votre trottinette.
- Avant chaque déplacement, vérifie que les pneus ne sont pas endommagés ou dégonfés et qu'aucune vis de la trottinette ne soit desserrée. Si vous constaze quoi que ce soit d'anormal, contactez votre revendeur local.
- N'apportez aucune modification aux pieces de votre trottinette, car cela risquerait de réduire ses performances, de l'endommager et même de provoquer eventuellement de graves blessures.
- Au moment de l'allumage, tous les digits vont s'allumer en bleu et rouge, ce qui donne une impression d'éclairage violet. Ceci est une situation normale.
3.1 Limitation du poids pour les utilisateurs
Il existe plusieurs raisons aux limitations de poids :
- Garantir la sécurité de l'utilisateur.
-
Éviter un endommagement de la trottinette en raison d'une surcharge.
-
Poids minimum:20 kg.
- Poids maximum:120 kg.
3.2 Autonomie
L'autonomie pour une charge complète, de maximum 55km, varie en fonction de plusieurs facteurs comme :
- Le terrain : Un terrain sec, lisse et plat augmente la distance de parcours. Un terrain en pente réduit l'autonomie.
- Le poids du corps: Le poids du corps de l'utilisateur a un impact sur l'autonomie.
- Le gonflage des pneus : La plage de pression conseillée pour les deux pneus est de [2,3 à 2,6 bars]. En dehors de cette plage, le risque de crevaison est plus élevé, l'usure mécanique du produit est accélérée et l'autonomie est fortement réduite.
- La température ambiente : Le fait d'entreposer et d'utiliser votre trottinette à la température conseillée peut augmenter l'autonomie. A l'inverse, utiliser la trottinette en dehors de ces paramètres de température réduit cette dernière.
- La vitesse et les habitudes de conduite : Rouler à une vitesse constante et baisse augmente l'autonomie. A l'inverse, des démarages, des arrêts, des accélérations et ralentissements féuents réduisent l'autonomie.
- Entretien : Le fait d'avoir une trottinette bien entretenue (pneus correctement gonflés, frein correctement régle, etc... ) préserve l'autonomie.
- L'autonomie, la capacité en côtes et la vitesse peuvent varier selon le poids utilisé, l'usage, la température et le dénivélé du parcours.
3.3 Limits de vitesse
La vitesse maximale de la WISPEED C10-55 MAX en vitesse S est de 25km / h
La vitesse maximale de la WISPEED C10-55 MAX en vitesse D est de 20km / h
- La vitesse maximal de la WISPEED C10-55 MAX en vitesse ECO est de 15km / h .
- La vitesse maximale de la WISPEED C10-55 MAX en vitesse piéton est de 6km/h .
3.4 Freinage
La WISPEED C10-55 MAX possède un frein électronique et un frein à tambour, ce qui lui confère un freinage efficace mais devant être bien maitrisé.
Faites donc bien attention aux points suivants :
Pour ralentir, relâchez simplement l'accélérateur.
Pour freiner, appuyez sur la poignée de frein. Un freinage brutal peut entrainer un déséquilibre et une chute; enforcez graduèlement la manette de frein afin de ralentir sans danger. Evitez d'appuyer brutalement sur la poignée de frein, cela entrainerait un freinage qui pourrait être brutal.
- Ne resserrez pas votre cable de frein plus que nécessaire. La roue arrête ne doit pas être complètement bloquée afin de ne pas glisser lors d'un freinage d'urgence.
- Ne jamais toucher le tambour du frein avec les doigts
3.5 Indicateurs lumineux
- Clignotants: Vous doivent activer le clignotant souhaité en appuyant sur le bouton correspondant de la commande des clignotants situé à gauche du guidon, puis réappuyer sur le même bouton pour l'enlever. Les clignotants ne se désactivent pas automatiquement, réappuyez sur le même bouton pour les désactiver.
- Feu arrêté: Le feu arrêté (ou « feu stop ») clignote aussi longtemps que la poignée de frein est activée. Il clignote également tant que vous étés en mode piéton.
Étape 1 : Vérifiez que le cache en silicone recouvre bien le connecteur de charge, ainsi que l'intégrité globale de votre produit.
Étape 2: Dépliez la trottinette et appuyez sur le bouton de mise sous tension pendant 1 seconde sans toucher l'accéléateur ou le frein.
Etape 3: Vérifiez que la béquille est bien repliée p.25
Étape 4 : Une fois la trottinette allumée, posez un pied sur le plateau et avancez en donnant une impulsion sur le sol avec l'autre pied sans vous servir de l'accéléateur. Étape 5 : Vous devez atteindre une vitesse comprise entre 3 et 5km / h pour pouvoir utiliser l'accéléateur et passer en mode électrique. Pour accélérer, utilisez la « gachette » proche de votre main droite. Vous pouvez modifier le rapport de vitesse en appuyant 2 fois sur le bouton
Étape 6 : Pour freiner, utilisez la « poignée » proche de votre main gauche (voir chapitre 3.4).
Étape 7 : Une fois vous Yourcours terminé, appuyez pendant 5s sur le bouton de mise sous tension pour éteindre la trottinette.
IMPORTANT:
Afin d'écarter tout danger, les virages brusques doivent toujours être évités lorsque vous vous déplacez à grande vitesse.
Position ideale à adopter pour rouler en toute sécurité.
5- Utilisation et charge de la batterie
Cette section traite de la méthode de chargement, de l'entretien de la batterie, des points de sécurité et des specifications de la batterie. Afin de garantir votre sécurité et celle des autres, d'augmenter la durée de vie de la batterie et ses performances, manipuez et utilisez la batterie comme suit.
AVERTISSEMENT ! :
N'utilisez pas votre trottinette lorsque la batterie est faible ou que le système demande un arrêt sécurisé. La durée de vie de la batterie sera réduite si vous continue à utiliser la WISPEED C10-55 MAX alors que la tension de la batterie est faible.
5.1 Charge de la batterie
Lorsque le niveau de la batterie sur l'écran de contrôle apparaît rouge et clignote, cela signifie que la tension est faible et que la trottinette ne sera pas suffisamment alimentée en courant pour rouler normalement. Arrêtez-vous, car cela risquerait de provoquer une instability ainsi que de réduire la durée de vie de la batterie.
Pour chargerVote batterie,veuillez suivre les etapes suivantes:
- Vérifiez que le connecteur de charge Situé en dessous du bouton d'alimentation est sec.
- Connectez le chargeur secteur fourni à la trottinette via ce connecteur
- Branchez le chargeur secteur sur une prise secteur.
p. 27
- Si levoyant du chargeur s'allume en rouge sur le bloc de charge, cela signifie que la charge de la batterie s'effectue correctement. Si levoyant est vert, vérifie que le cable est correctement branché sur la trottinette.
- La charge complète de la WISPEED C10-55 MAX dure environ 8h.
Lorsque levoyant du chargeur passedeu rouge au vert,la charge est terminée.
- Débranche le cable secteur puis côte trottinette.
IMPORTANT:
- Un chargement trop long risque de réduire la durée de vie de la batterie. Né laissez pas votre trottinette branchée au chargeur toute une nuit.
Veillez à replir complètement la batterie de votre trottinette à chaque recharge afin de maximiser sa durée de vie.
- Conserve l'environnement de chargement propre et sec.
- Ne chargez pas la batterie si la prise de charge est mouillée ou humide.
AVERTISSEMENT ! :
La trottinette ne peut pas s'allumer lorsqu'elle est branchée sur secteur.
5.2 Spécifications de la batterie
| Modèle de la batterie | JT-ESB10-14 / FS019 |
| Type de batterie | Lithium-ion |
| Temps de chargement | Environ 8h |
| Tension nominale | 36 V |
| Capacité | 15,6 Ah |
6- Codes d'erreur
Si un dysfonctionnement survient lors de l'utilisation de votre WISPEED C10-55 MAX, vous verrez alors apparaitre sur l'écran un des codes d'erreur suivants :
| CODE | SIGNIFICATION | APPARITION A L'ALLUMAGE | APPARITION EN FONCTIONNEMENT |
| E6 | Surchauffe du moteur | Retour S.A.V. | Arrêt - Attente de refroidissement |
| E10 | Anomalie du communication | Retour S.A.V. | Arrêt - Retour S.A.V. |
| E11 | Anomalie du contrôleur | Retour S.A.V. | Arrêt - Retour S.A.V. |
| E14 | Anomalie d'accelerator | Retour S.A.V. | Arrêt - Retour S.A.V. |
| E15 | Anomalie du frein | Retour S.A.V. | Arrêt - Retour S.A.V. |
| E16 | Anomalie du capteur Hall | Retour S.A.V. | Arrêt - Retour S.A.V. |
Si le problème persiste, rendez-vous dans la rubrique Glisse urbaine et dans la rubrique Assistance de notre site internet: www.wispeed.net
7- Entretien et stockage
Votre Trottinette exige un entretien régulier. Les étapes qui suivent, décrivent les étapes et exigences importantes associées à son entretien
7.1 Nettoyage
- Vérifiez que l'alimentation électrique et le cable de chargement de votre trottinette ont bien été débranchés.
NettoyezVote trottinette avec un chiffon doux et sec.
AVERTISSEMENT!
- Notre WISPEED C10-55 MAX est certifiée IP65. Cela signifie qu'elle résiste aux éclaboussures. Cependant, elle ne doit pas être immergee ou être soumise à un jet d'eau. Ne nettoyez donc jamais la WISPEED C10-55 MAX avec des jets d'eau à grande pression et ne la trempez jamais dans un quelconque liquide. Empêchez l'eau ou d'autres liquides de pénétrer dans la WISPEED C10-55 MAX, car cela risquerait de provoquer des dommages irréversibles sur les composants électroniques. Notre produit serait alors exclu de la garantie.
7.2 Stockage
- Avant stockage, chargez entiement vous trottinette afin d'empêcher une décharge trop importante de la batterie en raison d'une durée prolongée de non-utilisation.
- Si la trottinette est entreprisespendant plusieurs mois, n'oubliez pas de la recharger au moins une fois (8 heures) tous les trois mois. Dans le cas contraire, la garantie ne prendra pas effet pour une telle néligence.
- Ne chargez pas la batterie si la température est inférieure à 0^ . Placez votre trottinette dans un environnement plus chaud (plus de 10^ ) avant le chargement. Ne chargez pas votre batterie si la température ambiente est supérieure à 40^ .
- Vous doiventprotégiervotrecrottinetteafin d'éviter une dégradation de ses performancesdue à la poussièreEntreposezvotrecrottinetteenintérieur,dans un endroit sec,àunetempératureapproprouquee(entre 15^ et 30^)
7.3 Etat des pneus
- Vérifiez soigneusement les roues avant et arrière et le moyeu avant d'utiliser la trottinette. Les pneus ne doivent pas'être endommagés, dégonflés ou crevés.
- En cas de pneus sous gonflés, utilisez une pompé à vélo sur laquelle vous p. 31
adaptez l'embout de gonflage fourni.
- Vérifiez l' état de vos pneus toutes les 2/3 semaines d'utilisation.
- Si vous voyagez les marquages d'usure ci-dessous sur vos pneus, veuillez changer
vos pneus.
- En cas d'usure trop importante, vous pouvez commander des pneus neufs via notre site https://www.wispeed.net/ rubrique assistance ou contactez le service après-vente afin derialment au remplacement des pneus.
7.4 Entretien
7.4.1 Entretien du système de freinage : Pour le réglage de vos freins à tambour, nous vous invitons à consulter la rubrique tutoriel sur notre site Wispeed.net
7.4.2 Entretien de la visserie :
Vérifiez soigneusement les vis de chaque piece avant d'utiliser la trottinette. Les vis ne doivent pas'être desserrées ni trop abimées.
Remarque : Vérifiez que la trottinette fonctionne normalement avant chaque utilisation. En cas d'anomalie, ne l'utilise pas et contactez le service après-vente afin de procéder à sa réparation. Ne modifies jamais la structure de la trottinette. Toute modification pourra entraîner un risque de blessures, et le fabricant déclinera toute responsabilité en cas de dommages consécutifs à ladite modification.
AVERTISSEMENT!
- Afin de garantir votre sécurité et celle des autres, ne démontez jamais votre trottinette, ne la détournez pas de son usage initial, sous peine de voir votre garantie annulée.
7.5 Assistance
Notre site internet https://www.wispeed.net/ peut vous apporter différents supports via la rubrique assistance.
Une liste de tutoriels en photos qui vous détaillent plus précisé le p. 33
processus d'entretien ou le remplacement d'un pneu.
Un support technique via l'adresse mail dédiée glisse_urbaine@logicome-europe.com
Une FAQ dédiée à votre produit
La possibilité de commander différents éléments (un second chargeur, un embout de gonflage, un pneu) (*)
(*) La liste des éléments disponibles à la vente est soumise à modifications. Logicom se reserve le droit de modifier sans préavis ni justification tout ou partie de cette liste, voire de suspendre à tout moment la vente de ces éléments sans que cela ne puisse être assimilé à un préjudice à l'utilisateur.
8- Verrouillage
Comment fonctionné le code de verrouillage :
Votre trottinette dispose d'un verrou électronique cependant il est désactivé par défaut.
AVERTISSEMENT :
- Afin d'activer le verrouillage électronique, l'ensemble de la procédure ci-dessous doit être réalisée dans les 30 secondes qui suivent l'allumage. A défaut, il sera nécessaire de redémarrer la trottinette pour recommencer.
Pour activer le verrouillage il faut :
Allumer vous trottinette en Appuyant sur le bouton de démarrage durant environ 3 secondes, vous allez entendre un bip et l'afficheur sera allumé.
2- Notre trottinette est allumée. Pour activer le code de verrouillage, appuyerrapidement 7 fois sur le bouton de démarrage
3- le code par défaut est 00. Pour saisir les chiffres Utilisez le frein pour faire défilier le chiffre de gauche et la gachette d'accelération pour faire défilier le chiffre croit. Validez ensuite en appuyant 2 fois d'affilée sur le bouton d'allumage . Pour définir votre mot de passée personnalisé, procédez au changement du code de votre trottinette.
Comment changer le code de la trottinette :
Pour changer votre code, déverrouillez votre trottinette. Puis, appuyez 7 fois sur le bouton de démarriage . Ensuite tapez votre code actif (pour le premier changement le code actif est 00). Pour saisir vos chiffres, Utilisez le frein pour faire défiler le chiffre de gauche et la gachette d'accelération pour faire défiler le chiffre droit. Puis validez (appuyez 2 fois d'affilée sur le bouton pour valider).
Une deuxieme saisie vous sera demandée pour définir un nouveau code, une fois choisi, validez (appuyez deux fois d'affilée sur le bouton pour valider).
Entrez ci-dessous le code de déverrouillage de votre trottinette :
p. 35
Maintenant que le verrouillage par code est activé, à chaque démarche, votre trottinette vous demandera votre code (à deux chiffres). Pour déverrouiller la trottinette, allumez la en appuyant 3 secondes, puis entrez votre code, ensuite appuyer deux fois sur
Désactiver le verrouillage par code.
Pour désactiver le code, déverrouillez votre trottinette. Puis, appuyez 7 fois sur le bouton de démarriage . Ensuite tapez votre code une fois. Un deuxième saisie vous sera demandée, au lieu de taper un nouveau code (vous avez le choix de changer de code en tapant un nouveau code ou alors de désactiver le mot de passer) serrez la poignée de frein jusqu'à entendre un « Bip » pour désactiver le code.
ATTENTION! Si vous désactivez votre code, le code par défaut sera votre ancien code.
La trottinette s'éteint toute seule et se verrouille (si le code est activé) après 5 minutes d'inactivité.
9 - Odomètre
Lorsque l'odomètre est activé, un code couleur permet de生存 le kilométrage parcouru. Les chiffres en rouge indiquent les milliers / centaines. Les chiffres en bleux indiquent les dizaines / unités.
10- Informations techniques
| Nom | Paramètres |
| Poids net | 19,2 kg |
| Charge minimale | 20 kg |
| Charge maximale | 120 kg |
| Vitesse maximale | 25 km/h |
| Autonomie maximale | Jusqu'à 55km (suivant le terrain, les habitudes de conduite et la charge) |
| Angle maximal de montée | 12% |
| Source d'alimentation | Batterie lithium-ion |
| Puisance Nominale | 350W (0,35kW) |
| Puisance Maximale | 650W (0,65kW) |
| Capacité nominale | 561,6 Wh |
| Dimensions (L*1*H) | 117*57,5*121,5cm |
| Batterie | 36 V/15,6 Ah |
| Température d'utilisation | Min=0°C, Max=40°C |
| Pression des pneus maximale | 2.6 Bar |
| Pression des pneus minimale | 2.3 Bar |
| Niveau de pression acoustique pondérée | < 70dB(A) |
La valeur totale des vibrations auxquelles est exposé le système mains-bras ne dépasse pas 2,5 m/s2
Nous, LOGICOM SA - 55 rue de Lisbonne - 75008 PARIS, déclarons que le produit
Marque : WISPEED
Nom commercial : C10-55 MAX
Type : Trottinette Electrique (PLEV Classe 2)
Auquel se refère cette déclaration simplifiée est conforme aux exigences essentielles et aux autres dispositions pertinentes du Règlement Machine (2006/42/CE) et de la Directive CEM (2014/30/EU).
| RM | ISO 12100 :2010 ; EN 17128 :2020 |
| CEM | EN 17128 :2020 |
Ainsi qu'aux exigences essentielles de la Directive RoHS (2011/65/UE), de la Directive ErP (2009/125/CE) et du Reglement REACH (1907/2006).
| RoHS | IEC 62321-3-1 :2013 – IEC 62321-4:2013+A1 :2017 – IEC 62321-5 :2013
– IEC 62321-6 :2015 – IEC 62321-7-2 :2017 |
| REACH | Règlement N°1907/2006 |
Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :
| Nom et adresse du fabricant | JIANGXI FU DIAN YOU PIN TECHNOLOGY CO.,LTD (Innovation and entrepreneurship park, Economic Development zone, Guixi City Jiangxi Province, CHINE) ou Hefei ICAD Electronic Technology Co.,Ltd (No. 198 Gunqiao Road, Lujiang County high-tech Zone, Hefei, Anhui province, CHINE) |
| Référence du modèle | FY-4202000 / YKD084-4202000 |
| Tension d'entrée | 100-240V |
| Fréquence du courant alternatif (CA) d'entrée | 50-60Hz |
| Tension de sortie | 42V |
| Courant de sortie | 2A |
| Puisance de sortie | 84W |
| Rendement moyen en mode actif | >88% |
| Consommation électrique hors charge | <0.21W |
13-Recyclage
Le symbole indiqué ici et sur l'appareil signifie que l'appareil est classé comme un équipement électrique ou électronique et qu'il ne doit pas être mis au rebut avec d'autres déchets menagers ou commerciaux en fin de vie.
La directive DEEE 2012/19/EU (directive relative aux déchets d'équipements électriques et électroniques) a été instaurée pour recycler les appareils à l'aide des techniques de récapération et de
recyclage les plus performantes, afin de minimiser les effets sur l'environnement, traiter les substances dangereuses et éviter les décharges de plus en plus nombreuses.
Consignes de mise au rebut de l'appareil pour les utilisateurs privés :
Lorsque vous n'utilisez plus l'appareil, mettez-le au rebut en respectant les processus de recyclage locaux. Pour de plus amples informations, contactez les autorités locales ou le revendeur de l'appareil.
Consignes de mise au rebut de l'appareil pour les utilisateurs professionnels : Les utilisateurs professionnels doivent contacter leurs fournisseurs, vérifier les conditions générales du contrat d'achat et s'assurer que cet apparéil n'est pas mélangé à d'autres déchets commerciaux lors de sa mise au rebut.
14- Champ d'application de la garantie
En cas de problèmes :
Un formualeire de contact ainsi qu'une FAQ complète sont disponibles dans la rubrique
Assistance de notre site internet : https://www.wispeed.net/fr/
Si aucune de ces plateformes n'a solutionné votre problème, veuillez-vous rapprocher de votre revendeur (avec votre produit et son chargeur).
Pour des raisons de sécurité, seule notre station technique est habitité à intervenir sur nos produits, dans cette optique nous ne fournissons aucune piece détachée.
La garantie fournisseur LOGICOM est valable pour un usage normal du produit tel qu'il est défini dans le cadre de la notice d'utilisation pour une durée de 2 ans sur le produit et 1 an pour la batterie.
Sont exclues de cette garantie, les déteriorations dues à une cause étrangère à l'appareil.
En particulier, la garantie ne s'applique pas si l'appareil a ete endommagé à la suite d'un chic ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice, de I'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, I'humidité ou le gel.
La garantie s'etend uniquement à la France Métropolitaine.
-
Installer des pneus pleins sur votre trottinette, entrainera une exclusion totale et définitive de la garantie.
La garantie ne couvre pas le manuel d'utilisation.
-
La garantie ne couvre pas l'usure normale du produit (battery, pneus, usure du plateau, usure du garde-boue, usure des capots de protections en plastique...)
- La garantie ne couvre pas toute dépréciation du produit due à une mauvaise utilisation, y compris notamment ceux causés par des collisions avec des objets ou une chute.
- La garantie ne couvre pas toute utilisation du produit non conforme aux précautions d'emploi stipulées dans le manuel d'utilisation.
- La garantie ne couvre pas les défauts occasionnés au produit par un accessoire non fourni par WISPEED.
La garantie ne couvre pas tous dommages occasionnés sur la batterie.
- La garantie ne couvre pas le produit ou ses accessoires s'il a eté demonté ou modifié d'une quelconque façon.
- La garantie ne couvre pas tout produit non identifiable par son numéro de série. Si des éléments ont été retires, effacés, modifiés ou rendus illisibles, la garantie ne s'applique pas.
- La garantie ne couvre pas les dommages effectuels sur le produit suite à une exposition à l'humidité, à des conditions de chaleur ou froid extrêmes, à la corrosion, à l'oxydation, avec tout liquide, quel qu'il soit.
-
La garantie ne couvre pas toute déformation, dommage, casse du chassin principal à la suite d'une chute brute, à une surcharge excessive ou des chocs répétés.
-
La garantie ne couvre pas tout oubli ou erreur de manipulation du code de déverrouillage.
En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil et L.211-1 et suivants du code de la consommation.
Fabrique en RPC © 2024 Logicom SA.
W
ISPEED
RETROUVEZ-NOUS SUR LES RESEAUX SOCIAUX
ET TENEZ VOUS AU COURANT DE NOTRE ACTUALITE!
wispeedgo
wispeed
wispeed
wispeed.net
