T855M - Trottinette électrique WISPEED - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Trottinette électrique
Marque	WISPEED
Modèle	T855M
Dimensions (L x l x H)	110 x 42,5 x 112 cm
Poids net	14,5 kg
Vitesse maximale	25 km/h (vitesse 2) / 16 km/h (vitesse 1)
Autonomie maximale	Jusqu'à 30 km (selon conditions)
Batterie	Lithium-ion 36 V / 7,8 Ah
Puissance nominale du moteur	300 W
Temps de charge	Environ 5,5 heures
Chargeur	Modèle FY0634201500, entrée 100-240 V CA, sortie 42 V / 1,5 A
Poids maximal utilisateur	100 kg
Poids minimal utilisateur	20 kg
Angle maximal de montée	15°
Pression maximale des pneus	50 PSI (3,45 bar)
Indice de protection	IPX4 (résiste aux éclaboussures)
Freins	Frein électrique avant + frein à disque arrière
Modes de vitesse	2 modes : rapport 1 (16 km/h max), rapport 2 (25 km/h max)
Affichage	Écran LCD : vitesse, niveau batterie, éclairage, rapport
Éclairage	Phare avant, feu arrière, réflecteurs
Système de pliage	Oui, avec verrou de position
Béquille	Oui, repliable
Avertisseur sonore	Sonnette
Régulateur de vitesse	Oui, s'active après 10 s à vitesse constante
Contenu de l'emballage	1 trottinette, 1 chargeur, 1 manuel, 1 clé Allen 4 mm, 1 embout de gonflage

FOIRE AUX QUESTIONS - T855M WISPEED

Comment charger la batterie de la WISPEED T855M ?

Branchez le chargeur secteur fourni (modèle FY0634201500) sur la trottinette via le connecteur de charge situé sous le bouton d'alimentation. Assurez-vous que le connecteur est sec. Branchez le chargeur sur une prise secteur. Le voyant rouge indique la charge, vert indique la fin (environ 5,5 heures). Débranchez ensuite. Ne laissez pas en charge prolongée.

Comment changer de vitesse sur la trottinette ?

Appuyez sur le bouton ON/OFF pendant environ 3 secondes une fois la trottinette allumée. Rapport 1 : vitesse max 16 km/h, rapport 2 : vitesse max 25 km/h. L'écran LCD affiche le rapport actif.

Comment plier et déplier la trottinette ?

Pour plier : rabattez la béquille, tirez sur le levier rouge, basculez la potence vers le plateau, puis accrochez le crochet de la potence dans l'anneau du garde-boue jusqu'au clic. Pour déplier : appuyez sur le garde-boue pour déverrouiller, tirez la potence vers la gauche, remontez-la jusqu'au verrouillage. Vérifiez que la trottinette est bien verrouillée.

Quel est le poids maximum supporté par la T855M ?

Le poids maximum de l'utilisateur est de 100 kg. Le poids minimum est de 20 kg. Le non-respect de ces limites peut altérer les performances et la sécurité.

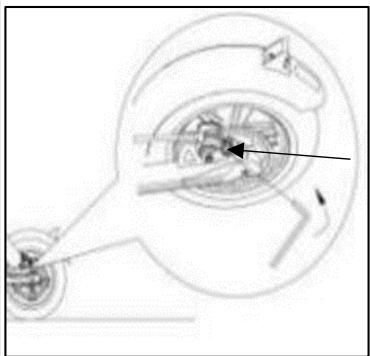

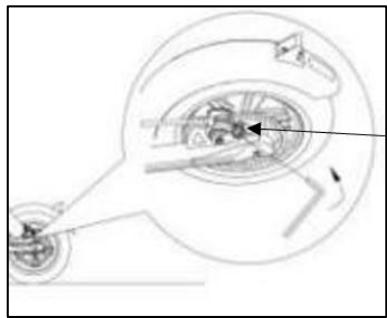

Comment régler le frein à disque ?

Utilisez la clé Allen 4 mm fournie. Pour un freinage trop brusque (câble trop tendu) : desserrez la vis, repoussez le câble vers le guidon, resserrez. Pour un freinage trop mou (câble pas assez tendu) : desserrez la vis, tirez le câble vers l'arrière, resserrez. Ajustez progressivement.

Que faire si un code d'erreur apparaît sur l'écran ?

Les codes d'erreur (21 à 30) indiquent des dysfonctionnements (courant anormal, accélérateur, moteur, frein, etc.). Suivez les instructions du manuel : par exemple, pour le code 22 (anomalie accélérateur), éteignez et rallumez sans toucher l'accélérateur. Si le problème persiste, contactez le service après-vente sur www.wispeed.net.

Quelle pression de pneus recommander ?

La pression maximale est de 50 PSI (3,45 bar). Utilisez l'embout de gonflage fourni avec une pompe à vélo. Vérifiez régulièrement l'état des pneus et les témoins d'usure.

Comment nettoyer la trottinette ?

Débranchez l'alimentation. Nettoyez avec un chiffon doux et sec. La trottinette est certifiée IPX4 (résiste aux éclaboussures) mais ne doit pas être immergée ni soumise à un jet d'eau. Évitez que l'eau pénètre dans les composants électroniques.

Quelle est la durée de la garantie ?

La garantie fournisseur Logicom est de 2 ans sur le produit et 1 an sur la batterie, pour un usage normal. Sont exclus : chocs, chutes, usage non conforme, démontage, usure normale (pneus, etc.), et dommages liés à l'humidité ou températures extrêmes.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours un équipement de protection (casque, genouillères, etc.). Utilisez la trottinette sur les pistes cyclables ou routes à 50 km/h max. Ne roulez pas sous l'emprise d'alcool ou de stupéfiants. Respectez le code de la route, signalez votre présence et gardez une distance de sécurité de 6 mètres avec les autres usagers.

MODE D'EMPLOI T855M WISPEED

A LIRE AVANT Toute UTILISATION

Avant toute utilisation de votre trottinette, vous doivent prendre conscience des précautions d'emploi et consignes de sécurité. Celles-ci sont définies par des pictogrammes clairment identifiables. L'usage de votre trottinette est soumis à la législation en vigueur dans votre pays. Veuillez-vous renseigner auprès des autorités compétentes.

Toute recommandation (ou absence de recommandation) de ce manuel ne pourrait aucunement etre assimilée à une transposition de la législation en vigueur.

1- Précautions d'emploi et consignes de sécurité

1.1 Généralités

• Lisez attentivement ces instructions
• Conserveces instructions
• Suívez toutes les instructions
• Prenez en compte les averissements
• Ne tentez pas de démonter l'appareil, il ne serait plus couvert par la garantie
• Référez-vous à un personnel qualifié pour toute réparation

1.2 Consignes de sécurité & précautions d'emploi

• L'utilisation de la trottinette est interdite aux enfants de moins de 12 ans.
• L'utilisation de votre trottinette ne convient pas aux femmes enceintes.

• Cet apparéil peut être utilisé par des enfants à partir de 12 ans sous la surveillance d'unadulte, et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances à condition qu'elles soient correctement surveillées ou qu'elles aient reçu par une personne responsable de leur sécurité des instructions préalables relatives à l'utilisation de l' apparéil en toute sécurité et que les risques encourus soient appréhendés.

• Les enfants ne doivent pas jouer avec l'appareil.

• Vérifiez régulièrement que votre trottinette est en bon état, lisez attentivement ce manuel et assurez-vous d'avoir bien compris toutes les informations sur le produit avant de l'utiliser.

Le nettoyage et l'entretien de l'appareil par l'usage ne doit pas etre effectués par des enfants.

• Avant chaque usage, vérifie l'etat général de votre trottinette (état des pneus, freins, batterie, phare, feu arrière)
• Voiture trottinette compte des pieces soumises à échauffement comme le disque de frein et les roues. Il est interdit de toucher à ces éléments moins d'une heures après l'utilisation de votre trottinette.
• Il est fortement recommendé à tout utiliser de porter des protections adéquates lors de l'utilisation de votre trottinette pour éviter tout dommage corporel en cas de chute : chaussures, casque, gants, genouillères, couidières.
• Rechargez complètement la batterie de votre trottinette avant la première utilisation.
• N'utilisez pas votre trottinette dans des endroits fréquentés lors de votre première utilisation. Un temps d'adaptation est nécessaire pour maîtriser le produit.
• L'utilisation sur la voie publique est reglementée. Vous devez emprunter prioritairement les pistes cyclables. En l'absence de celles-ci, vous pouvez rouler exclusivement sur les routes limitées à 50 km/h. Hors agglomération, vous ne pouvez rouler que sur les voies vertes et les pistes cyclables.
• Repliez toujours la béquille avant toute utilisation.

• ÀpRES l'usage, stabilisez la trottinette en dépliant la béquille sur un terrain plat.
• Sur les troitoirs, les zones piétonnes, les immeubles ou tout autre lieu dédié aux piétons, vous devez vous déplacer avec votre trottinette à la main.
• Renseignez-vous auprès des autorités locales afin de connaître les restrictions éventuelles de circulation

Veuillez à respecter les marquages au sol, la signalisation, ainsi que le code de la route. Laissez passer les piétons lorsque vous roulez avec votre trottinette.

N'hésitez pas à signaler votre présence aux autres usagers via l'avertisseur sonore (sonnette).

Lorsque vous roulez avec d'autres personnes, maintenez une distance de sécurité d'au moins 6 mètres entre vous pour diminuer les risques de collisions.
Adaptez votre vitesse (et votre distance de sécurité) en fonction de votre environnement afin de pouvoir arrêter votre trottinette à tout moment.

Ne démarrez pas et ne vous arrêtez pas de manière brute.

Veillez à toujours être visible de tout le monde. La nuit ou dés que la luminosité baisse, allumez votre phare avant, votre feu

arrière, portez un gilet (ou autre équipement rétroréflchéissant)

• Gardez toujours vos mains sur le guidon lors de l'utilisation de votre trottinette. L'usage du Smartphone ou tout autre objet en roulant est interdit. L'utilisation d'écouteurs ou de casques audio est interdite.
• Il est interdirit de circulera plusieurs sur voire trottinette.
• Le poids maximum supporté par la trottinette est de 100Kg .
• Le poids minimal pour utiliser la trottinette est de 20 kgs.
• Le non-respect de ces recommendations de poids altersé les performances d'accelération et de freinage de votre trottinette et peut vousmettre en danger en réduisant sa capacitéde décelération ou d'arrêt en toute sécurité.

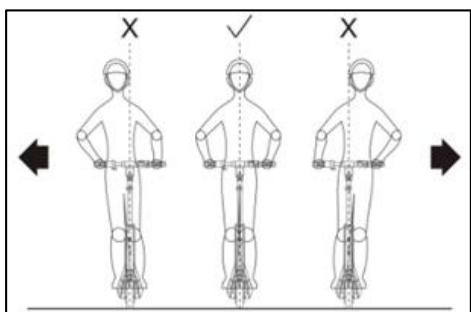

• Conservez l'équilibre de votre corps lorsque vous faites des virages afin d'eviter de tomber à cause du déplacement de votre centre de gravité ou de vitesses élevées.
• Gardez toujours vos pieds sur le repose-pied lorsque vous roulez.
• Ne pas sauter d'obstacles avec votre trottinette.
• Ne pas sauter sur le plateau de votre trottinette.
• Évitez de rouler sur des routes jonchées d'objets écarts, tels que des branches, des déchets ou des petites pierres.

• Ne roulez pas avec votre trottinette sur des routes représentant des obstacles ou suroutes glissantes représentant un risque de perte d'adhérence comme sur la neige, la glace ou l'eau. Cela pourrait provoquer une perte d'adhérence et entrainer des dommages corporels et matériels.
• Évitez de rouler sur des pentes raides. N'utilise pas votre trottinette sur des pentes trop importantes, l'angle maximal d'inclinaison est de 15^ . La prise de vitesse dans une descente trop raide peut entrainer une surchauffe des moteurs et de la batterie et réduire votre capacité de freinage en toute sécurité.
• Adoptez toutes les mesures de sécurité nécessaires lorsque vous apprenez à utiliser votre trottinette. N'oubliez pas que vous pouvez vous blesser lors de la perte de contrôle, lors de collisions ou en tombant de votre trottinette.
• Si un accident de la circulation se produit lorsque vous roulez avec votre trottinette, restez calme, sécurisez les lieux et attendez le personnel compétent qui généra la situation de manière responsable et légale.
• N'utilisez pas votre trottinette dans un environnement non sécurisé, à savoir dans des endroits où se trouvent des produits inflammables, de la vapeur, des liquides, de la

poussière ou des fibres risquant de provoquer un incendie ou une explosion.

• Le crochet rouge situé sur la potentie fait partie du système de piage & ne doit enaucun cas etre utilisé comme portebagage.
• Le garde boue arrête ne doit pas etre utiliser comme frein.
• Vous risqueriez d'endommager votre trottinette sans reussir à baisser votre vitesse.
• Le cable couple externe du transformateur ne peut pas etre remplace. En cas d'endommagement du cordon, il convient demettre le transformateur au rebut.
• Veillez à débrancher la prise du secteur avant de déconnecter le cable d'alimentation
• L'utilisation sous l'emprise d'alcool ou/et de stupéfiants est interdite.

• Cet engin étant un vehicule motorisé, une assurance Responsabilité Civile est obligatoire pour la conduite de cet engin.

Logicom se dégage de toute responsabilité en cas de dommage corporel et matériel imputable à une utilisation du produit non conforme à la notice d'utilisation.

1.3 Utilisation et charge de la batterie

• Si vous trottinette s'arrête suite à une surchauffe, placez-la dans un endroit sec et frais et attendez que la batterie et le moteur refroidissant avant de la réutiliser.
• Pour recharger la batterie, utilisez uniquement l'adaptateur secteur fourni avec votre apparéil. N'utilisez aucune alimentation ou dispositif électrique autres que celui fourni avec l' apparéil.
• La prise électrique à laquelle l'appareil est branché doit être installée pres de l'équipement et doit toujours être facilement accessible. Évitez que quelqu'un ne puisse marcher sur le cable électrique (ou trabucher à cause de ce dernier).
• La durée de vie de la batterie dépend en grande partie de l'utilisation que vous en faites. N'exposez pas la batterie à des températures inférieures à 0^ ou supérieures à 45^ . Son fonctionnement pourrait en être alteré.
• Ne laissez pas la batterie en charge prolongée lorsqu'elle n'est pas utilisé.
• Ne tentez pas de démonter ce produit pour acceder à la batterie.

• Ne pas démonter, ouvrir ou déchiqueter les éléments de la batterie. Ne pas jeter la batterie dans le feu ou dans l'eau. Ne pas charger la batterie si la température ambiente dépasse 45^ .
• En cas de fuite de la batterie, prenez garde à ne pas laisser le liquide entre en contact avec la peau ou les yeux, si c'est le cas, laver abondamment à l'eau et consulter un médecin.
• Pour toute réparation ou pour le remplacement de la batterie, adressez-vous à un technicien qualifié.
• Mettre au rebut la batterie et l'équipement séparément. Ne pasmettre la batterie au rebut avec les déchets menagers, pour toutes informations complémentaires au sujet du recyclage de la batterie, contacter votre municipalité, votre déchetterie locale ou le point de vente dans lequel vous avez acheté ce produit.

Retrovez toutes les dernières versions des notices des produits WISPEED sur notre site internet www.wispeed.net

2- Présentation générale du produit

2.1 À propos de la WISPEED T855

La WISPEED T855 est une trottinette électrique à deux roues. Son fonctionnement simple, ses commandes flexibles, sa résistance aux éclaboussures & son respect de l'environnement sont vos meilleur allies pour vous déplacer en milieu urbain.

2.2 Contenu de l'emballage

1xTrottinette Electrique WISPEED T855
- 1x Chargeur secteur (Modèle : FY0634201500 Shenzhen Fuyuandian Power Co., Ltd) (Entrée : 100-240 VCA, 1.8A, 50/60 HZ ; sortie : 42,0 VCC, 1.5 A)

1x Manuel d'utilisation
1x Clé Allen de 4mm
1x Embout de gonflage des pneus

AVERTISSEMENT ! : Afin de protégger au mieux vous trottinette lors d'un évientuel envoi en SAV, nous vous recommendons fortement de conserver l'emballage. Celui-ci pourra vous éviter un dommage lors du transport qui ne serait pas pris en compte dans la garantie.

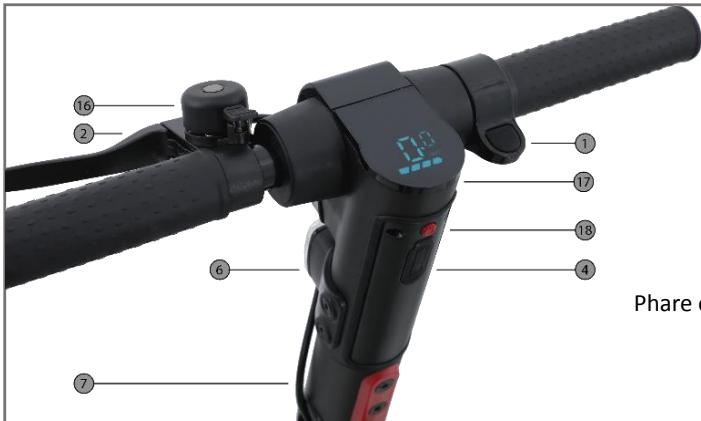

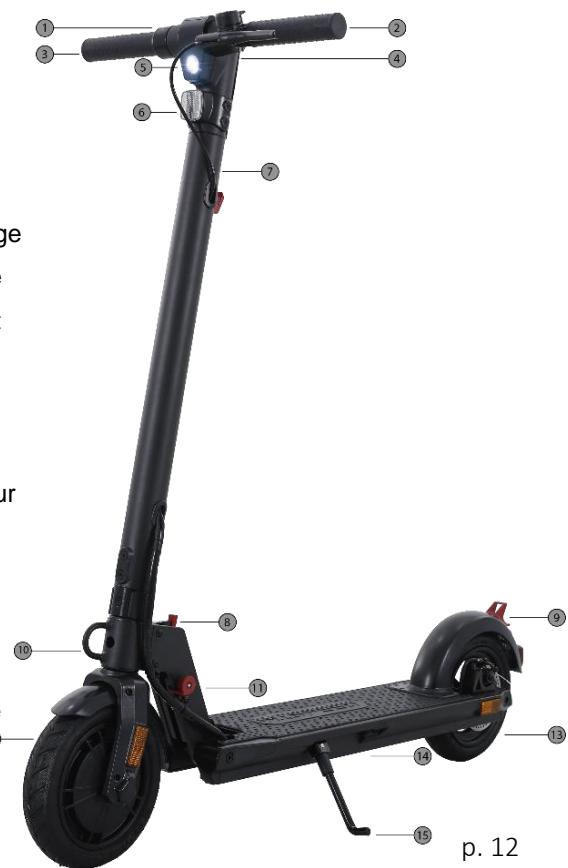

2.3 Description de la trottinette

1. Accelerateur

2. Poignée de frein

STOP

1. Guidon : voir détails ci-dessous

2. Connecteur de charge

3. Phare Avant

4. Réflecteur Avant

5. Câble de Frein et Crochet de Pliage

6. Systeme de pliage de la trottinette

7. Crochet de Pliage, Garde-Boue et Feu Arrière

8. Anneau d'attache

9. Verrou de Position

10. Roue et Garde-Boue Avant, Moteur

11. Roue Arrière et Frein à Disque

12. Plateau Repose-pieds

13. Béquille

14. Avertisseur sonore (sonnette)

15. Afficheur LCD / État de l'Éclairage Vitesse (km/h) / Niveau Batterie

16. Bouton ON/OFF

Affichage du rapport 2

Phare et Feu allumés (si icône affichée)

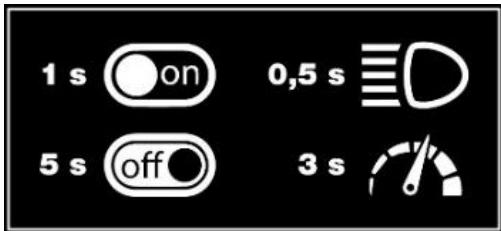

Mode de fonctionnement du Bouton ON/OFF

Appui 1s (environ): Demarrer la trottinette (si eteinte)

Appui 5s (environ) : Éteindre la trottinette (si démarquee)

Appui 3s (environ) : Changer de vitesse (si démarrée)

Appui bref : Allumer/Éteindre éclairages (si démarree)

p. 13

Rapport de vitesse :

• Rapport 1 : vitesse maximum 16 km/h
• Rapport 2 : vitesse maximum 25 km/h

Appuyez sur le bouton ON/OFF pendant 2 à 3 secondes pour changer de vitesse.

Régulator de vitesse.:

Votre trottinette possède un régulateur de vitesse qui s'active lorsque vous restez à une vitesse constante pendant plus de 10 secondes; Vous pouvez alors relâcher l'accélérateur et la trottinette gardera une vitesse constante correspondante à la vitesse maintainue pendant 10s.

Pour le désactiver, il vous suffit alors d'effectuer une légère pression sur la poignée de frein ou d'appuyer de nouveau sur l'accéléateur.

Afin de prolonger la durée de vie de votre trottinette ainsi que la solidité de votre trottinette, nous vous préconisons d'utiliser le verrou de position du mécanisme de pliage. Attention, lorsque le verrou de position est enclenché cela vous empêchera de plier libre trottinette ; il faudra donc la désenclencher après chaque utilisation ou laisser la trottinette dépliee. Pour l'enclencher, il suffit de la tourner sur le côte gauche du mécanisme de pliage.

2.4 Montage de la trottinette

1. Dépliez la trottinette (instructions ci-après).
2. Dévissez les deux vis du haut de la potenté à l'aide de la clé Allen fournie, puis retirez la protection plastique, comme indiqué sur l'image.
3. Attrapez les câbles à l'intérieur du tube, et mettez les connecteurs en évidence hors du tube en faisant attention à ne pas les faire tomber dans le tube.
4. Tirez Maintenant le cable de frein et insérez-le dans l'encoche comme ceci :
5. Insérez la gaine dans le passé-fil de la poignée.
6. Connectez les cables de la poignée avec ceux présents à l'intérieur du tube. Respectez bien les formes et les couleurs des connecteurs. Des détompeurs sont présents pour vous aider à les insérer dans le bon sens, vous ne devez pas forcer.
7. Insérez le guidon dans le tube de la batterie en respectant le sens indiqué ci-contre (cela ne doit pas forcer et doit glisser facilement). Les trous du guidon doivent être alignés avec les trous de la potentie.
8. Terminate le montage en revisitant les deux vis du crochet.

2.5 Pliage de la trottinette

Pour plier la trottinette, rabattez la bequille puis

A. Tirez sur le levier rouge indiqué sur l'image ci-dessous
B. Faites basculer la potentence de la trottinette vers le plateau
C. Faites reckrer le crochet de la potence dans l'anneau du garde boue jusqu'au cli c

Pour déplier la trottinette:

A. Appuyez sur le garde boue comme indiqué sur l'image ci-dessous
B. Tirez la potentence sur la gauche pour déverrouiller le crochet

C. Remonter la potentie jusqu'au verrouillage. Vérifiez que la trottinette est bien verrouillée. Celle-ci ne doit pas se replier sans action sur le levier. Enfin, dépliez la béquille si besoin

3- Consignes d'utilisations

Vos expériences en matière de conduite de bicyclettes, d'automobiles, de ski et d'utilisation d'autres moyens de transport similaires peuvent s'appliquer à nos produits et vous aider à<mieux manipuler votre trottinette.

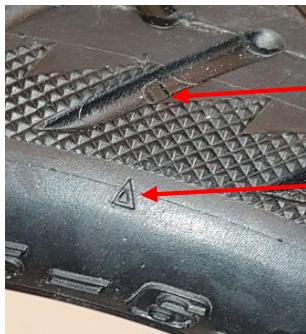

• Avant chaque déplacement, vérifie que les pneus ne sont pas endommagés et qu'aucune vis de la trottinette n'est desserrée. Si vous constaze quoi que ce soit d'anormal, contactez votre revendeur local.
• N'apportez aucune modification aux pieces de votre trottinette, car cela risquerais de réduire ses performances, de l'endommager et même de provoquer eventuellement de graves blessures.

3.1 Limitation du poids pour les utilisateurs

Il existe plusieurs raisons aux limitations de poids :

1. Garantir la sécurité de l'utilisateur.

2. Éviter un endommagement de la trottinette en raison d'une surcharge.

3. Poids minimum: 20 kg .

4. Poids maximum: 100 kg .

3.2 Distance de parcours maximale

La distance de parcours maximale varie en fonction de plusieurs facteurs comme :

• Le terrain : Un terrain lisse et plat augmente la distance de parcours. Un terrain en pente réduit cette distance.

p. 17

• Le poids du corps : Le poids du corps de l'utilisateur a un impact sur la distance de parcours.
• La température ambiente : Le fait d'entreposer et d'utiliser votre trottinette à la température conseillée peut augmenter la distance de parcours. A l'inverse, utiliser la trottinette en dehors de ces paramètres de température réduit cette distance.
• La vitesse et les habitudes de conduite : Une vitesse de fonctionnement régulière et basse augmente la distance de parcours. A l'inverse, des démarrages, des arrêts, des accelérations et ralentissements fréquents réduisent la distance de parcours.
• Lorsque la batterie est pleine, la distance maximale qui peut etre parcourue est d'environ 30 km.

3.3 Limits de vitesse

La vitesse maximale de votre trottinette en vitesse 1 est de 15km / h
La vitesse maximale de votre trottinette en vitesse 2 est de 25~km / h

3.4 Freinage

Votre trottinette possè de un frein électrique (à l'avant) associé à un frein à disque (à l'arrête) ce qui lui confère un freinage efficace mais devant être bien maitrisé.

Faites donc bien attention aux points suivants :

Pour ralentir, si le régulateur de vitesse est activé, appliquez une légère pression sur la poignée de frein ou rappuyez sur l'accéléateur afin de désactiver celui-ci et ralentir. Sinon, relâché simplement l'accéléateur.
Pour freiner, n'appuyez pas trop fort sur la poignee de frein. Un freinage brutal peut entraîner un déséquilibre et une chute ; enoncez graduèlement la manette de frein afin de ralentir sans danger.
- Ne resserrez pas votre cable de frein plus que nécessaire. La roue arrrière ne doit pas'être complètement bloquée afin de ne pas glisser lors d'un freinage d'urgence.
- Ne jamais toucher le disque du frein avec les doigts

Le garde boue arrriere n'est pas un frein et il est interdit d'appuyer sur celui-ci pour freiner. Vous risqueriez d'endommager votre trottinette sans reussir à baisser votre vitesse.

4- Comment utiliser votre trottinette

Étape 1 : Vérifiez que le cache en silicone recouvre bien le connecteur de charge, ainsi que l'intégrité globale de votre produit.
Étape 2: Dépliez la trottinette et appuyez sur le bouton de mise sous tension pendant 1 seconde sans toucher l'accéléateur ou le frein.
Etape 3 : Vérifiez que la béquille est bien repliée
Étape 4 : Une fois la trottinette allumée, posez un pied sur le plateau et avancez en donnant une impulsion sur le sol avec l'autre pied sans vous servir de l'accéléateur. p. 19

Étape 5 : Vous doivent atteindre une vitesse comprise entre 3 et 5 km/h pour pouvoir utiliser l'accéléateur et passer en mode électrique. Pour accéléérer, utilisez la « gachette » proche de votre main droite. Vous pouvez modifier le rapport de vitesse à l'aide du bouton de commande.

Étape 6 : Pour freiner, utilisez la « poignée » proche de votre main gauche (voir chapitre 3.4).
Étape 7 : Une fois votre parcours terminé, appuyez pendant 5s sur le bouton de mise sous tension pour éteindre la trottinette.

IMPORTANT:

Afin d'écarter tout danger, les virages brusques doivent toujours être évités lorsque vous vous déplacez à grande vitesse.

Position ideale à adopter pour rouler en toute sécurité.

5- Utilisation et charge de la batterie

Cette section traite de la méthode de chargement, de l'entretien de la batterie, des points de sécurité et des specifications de la batterie. Afin de garantir votre sécurité et celle des autres, d'augmenter la durée de vie de la batterie et ses performances, manipuez et utilisez la batterie comme suit.

AVERTISSEMENT ! :

N'utilisez pas votre trottinette lorsque la batterie est faible ou que le système demande un arrêt sécurisé. La durée de vie de la batterie sera réduite si vous continue à utiliser la trottinette alors que la tension de la batterie est faible.

5.1 Charge de la batterie

Lorsque l'icone de la batterie sur l'écran de contrôle apparaît vide et clignote, cela signifie que la tension est faible et que la trottinette ne sera pas suffisamment alimentée en courant pour rouler normalement. Arrêtez-vous, car cela risquerait de provoquer une instability ainsi que de réduire la durée de vie de la batterie.

Pour charger votre batterie, veuillez suivre les étapes suivantes :

• Vérifiez que le connecteur de charge Situé en dessous du bouton d'alimentation est sec.
• Connectez le chargeur secteur fourni à la trottinette via ce connecteur
• Branchez le chargeur secteur sur une prise secteur.
• Si levoyant du chargeur s'allume en rouge, cela signifie que la charge de la p.21

batterie s'effectue correctement. Si levoyant est vert, vérifie que le cable est correctement branché sur la trottinette.

• La charge complète de la trottinette dure environ 5.5h.
  Lorsque levoyant du chargeur passede rouge au vert,la charge est terminée.
• Débranche le cable secteur puis la trottinette.

IMPORTANT:

• Un chargement trop long risque de réduire la durée de vie de la batterie. Né laissez pas votre trottinette branchée au chargeur toute une nuit.
  Veillez à replir complètement la batterie de votre trottinette à chaque recharge afin de maximiser sa durée de vie.
• Conserve l'environnement de chargement propre et sec.
• Ne chargez pas la batterie si la prise de charge est mouillée.

5.2 Spécifications de la batterie

Modèle de la batterie	TT-DD858-7.8
Type de batterie	Lithium-ion
Temps de chargement	Environ 5.5 heures
Tension nominale	36 V
Capacité	7.8 Ah

6- Codes d'erreur

Si un dysfonctionnement survient lors de l'utilisation de votre trottinette, vous verrez alors apparaitre sur l'écran un des codes d'erreur suivants :

CODE	SIGNIFICATION	APPARITION A L'ALLUMAGE	APPARITION EN FONCTIONNEMENT
21	Courant anormal	Retour S.A.V	Arrêt - Retour S.A.V
22	Anomalie de l'accélérateur	Eteindre puis rallumer sans toucher à l'accélérateur	Arrêt - Retour S.A.V
23	Défaut d'alimentation	Retour S.A.V	Arrêt - Retour S.A.V
24	Anomalie du moteur	Retour S.A.V	Arrêt - Retour S.A.V
25	Anomalie du frein	Eteindre puis rallumer sans toucher au frein	Arrêt - Retour S.A.V
30	Problème électronique	Retour S.A.V	Arrêt - Retour S.A.V

Si le problème persiste, rendez-vous dans la rubrique Glisse urbaine et dans la rubrique Assistance de notre site internet: www.wispeed.net

7- Entretien et stockage

Votre Trottinette exige un entretien régulier. Les étapes qui suivent décrivent les étapes et exigences importantes associées à son entretien

7.1 Nettoyage

• Vérifiez que l'alimentation électrique et le cable de chargement de votre trottinette ont bien été débranchés.
  NettoyezVote trottinette avec un chiffon doux et sec.

AVERTISSEMENT!

• Notre trottinette est certifiée IPX4. Cela signifie qu'elle résiste aux éclaboussures. Cependant, elle ne doit pas être immergee ou être soumise à un jet d'eau. Ne nettoyez donc jamais la trottinette avec des jets d'eau à grande pression et ne la trempez jamais dans unquelconque liquide.
• Empêchez l'eau ou d'autres liquides de pénétrer dans la trottinette, car cela risquerait de provoquer des dommages irréversibles sur les composants électroniques. Notre produit serait alors exclu de la garantie.

7.2 Stockage

• Avant stockage, chargez entièrement votre trottinette afin d'empêcher une décharge trop importante de la batterie en raison d'une durée prolongée de non-utilisation.
• Si la trottinette est entreprisespendant plus d'un mois, n'oubliez pas de décharger et de charger entièrement la batterie au moins une fois tous les trois mois. Dans le cas contraire, la garantie ne prendra pas effet pour une telle

négligence.

• Ne chargez pas la batterie si la température est inférieure à 0^ . placez votre trottinette dans un environnement plus chaud (plus de 10^ ) avant le chargement.
• Vous doiventprotégiervotrecrattinettafaind'éviterune dégradationde ses performancesdue à la poussièreEntreposezvotrecrattinetteneintérieur,dans un endroit sec,à une température appropriée

7.3 Etat des pneus

• Vérifiez soigneusement les roues avant et arrêté et le moyeu avant d'utiliser la

trottinette. Les pneus ne doivent pas etre endommages ou crevés.

• En cas de pneus sous gonflés, utilisez une pompe à vélo sur laquelle vous adaptez l'embout de gonflage fourni.
• Vous pouvez vérifier l'objet d'usure grâce aux tiemoins d'usure repérables via les 4 flèches autour des pneus
• En cas d'usure trop importante, vous pouvez commander des pneus via notre site https://www.wispeed.net/ rubrique assistance ou contactez le service après-vente afin de procéder au remplacement des pneus.

7.4 Entretien

• Voici quelques opérations basiques d'entretien que vous pouvez faire vous-même. Avant toute intervention, laissez refroidir au moins 1 heures votre trottinette.

7.4.1 Entretien du système de freinage :

Pensez à mesure de l'huile lubrifiante régulièrement au niveau des deux extrémités du cable de frein afin d'assurer la longévité et le bon fonctionnement de celui-ci.

affiner le réglage

Si le freinage est trop brusque, le cable doit etre moins tendu.

Utilisez la clé Allen de 4mm fournie.
- Desserrez la vis en tournant dans le sens inverse des aiguilles d'une montre.
- Repoussez légarement le cable vers le guidon pour « donner un peu de mou »
- Serrez la vis en tournant dans le sens des aiguilles d'une montre.
- Répétez l'opération si nécessaire pour

Si le freinage est trop mou, le cable doit etre retendu.

Utilisez la clé Allen de 4mm fournie.
- Desserrez la vis en tournant dans le sens inverse des aiguilles d'une montre.
Tirez légèrement le cable de frein vers l'arrière.
- Serrez la vis en tournant dans le sens inverse des aiguilles d'une montre.
- Répétez l'opération si nécessaire pour

affiner le réglage

7.4.2 Entretien de la visserie :

Vérifiez soigneusement les vis de chaque piece avant d'utiliser la trottinette. Les vis ne doivent pas'être desserrées ni trop abimées.

7.4.3 Réglage de la Potence :

Si vous sentez des vibrations en roulant, il est peut-être nécessaire de vérifier le serrage de cette-ci.

Soulevez les pattes en plastique situées en bas de la potentence du côte du plateau.

Utilisez la clé Allen pour desserrer les vis.

Remarque: Vérifiez que la trottinette fonctionne normalement avant chaque'utilisation. En cas d'anomalie, ne l'utilise pas et contactez le service après-vente afin de procéder à sa réparation. Ne modifies jamais la structure de la trottinette. Toutecodification pourra entraîner un risque de blessures, et le fabricant déclinera toute responsabilité en cas de dommages consécutifs à ladite modification.

AVERTISSEMENT!

• Afin de garantir votre sécurité, ne démonze jamais votre trottinette, sous peine de voir votre garantie annulée.

7.5 Assistance

Notre site internet https://www.wispeed.net/ peut vous apporter différents supports via la rubrique assistance.

Une listedetutoriels enphotosquivouxdétaillentpluspréciésémentleprocessusd'entretienouleremplacementd'unpneu.
Un support technique via l'adresse mail dédiée [e-mail]
Une FAQ dédiée à votre produit
La possibilité de commander différents éléments (un second chargeur, un embout de gonflage, un pineu) (*)

(*) La liste des éléments disponibles à la vente est soumise à modifications. Logicom se réserve le droit de modifier sans préavis ni justification tout ou partie de cette liste, voire de suspendre à tout moment la vente de ces éléments sans que cela ne puisse être assimilé à un préjudice à l'utilisateur.

Nom	Paramètres
Poids net	14.5 kg
Charge minimale	20 kg
Charge maximale	100 kg
Vitesse maximale	25 km/h
Autonomie maximale	Jusqu'à 30 km (suivant le terrain, les habititudes de conduite et la charge)
Angle maximal de montée	15°
Source d'alimentation	Batterie lithium-ion
Puissance Nominale	300 W (0.3 kW)
Capacité nominale	0,2808 kWh
Dimensions (L*1*H)	110*42,5*112 cm
Batterie	36 V / 7.8 Ah
Température d'utilisation	Min=0°C, Max=40°C
Pression des pneus maximale	50 PSI / 3.45 Bar

La valeur totale des vibrations auxquelles est exposé le système mains-bras ne dépasse pas 2,5 m/s2

9- Déclaration UE de conformité simplifiée

Nous, LOGICOM SA - 55 rue de Lisbonne - 75008 PARIS, déclarons que le produit Marque : WISPEED

Nom commercial: WISPEED T855 (TT-EL-H858L) Type: Trottinette Electrique

Auquel se refère cette déclaration simplifiée est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive Machine (2006/42/CE) et de la Directive CEM (2014/30/EU). Ainsi qu'aux exigences essentielles de la Directive RoHS (2011/65/UE), de la Directive ErP (2009/125/CE) et du Règlement REACH (1907/2006).

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante :

https://www_logiccom-europe.com/ce-doc

10- Informations du chargeur

Nom et l'adresse du fabricant	JIANGXI FU DIAN YOU PIN TECHNOLOGY CO.,LTD (Innovation and entrepreneurship park, Economic Development zone, Guixi City Jiangxi Province, CHINE)
Référence du modèle	FY0634201500
Tension d'entrée	100-240V
Fréquence du courant alternatively (CA) d'entrée	50-60Hz
Tension de sortie	42V
Courant de sortie	1.5A
Puisance de sortie	63W
Rendement moyen en mode actif	89.4%
Consommation électrique hors charge	0.10W

11- Recyclage

Le symbole indiqué ici et sur l'appareil signifie que l'appareil est classé comme un équipement électrique oulectronique et qu'il ne doit pas'être mis au rebut avec d'autres déchets menagers ou commerciaux en fin de vie.

La directive DEEE 2012/19/EU (directive relative aux déchets d'équipements électriques etlectroniques) a été instaurée pour recycler les appareils à l'aide des techniques de récapération et de

recyclage les plus performantes, afin de minimiser les effets sur l'environnement, traiter les substances dangereuses et éviter les décharges de plus en plus nombreuses.

Consignes de mise au rebut de l'appareil pour les utilisateurs privés :

Lorsque vous n'utilisez plus l'appareil, mettez-le au rebut en respectant les processus de recyclage locaux. Pour de plus amples informations, contactez les autorités locales ou le revendeur de l'appareil.

Consignes de mise au rebut de l'appareil pour les utilisateurs professionnelles : Les utilisateurs professionnelles doivent contacter leurs fournisseurs, vérifier les conditions générales du contrat d'achat et s'assurer que cet apparéil n'est pas mélangiè à d'autres déchets commerciaux lors de sa mise au rebut.

12- Champ d'application de la garantie

En cas de problèmes :

Un formuale de contact ainsi qu'une FAQ complète sont disponibles dans la rubrique

Assistance de notre site internet : https://www.wispeed.net/fr/

Si aucune de ces plateformes n'a solutionné votre problème, veillez vous rapprocher de votre revendeur (avec votre produit et son chargeur).

Pour des raisons de sécurité, seule notre station technique est habitité à intervenir sur nos produits, dans cette optique nous ne fournissons aucune piece détachée.

La garantie fournisseur LOGICOM est valable pour un usage normal du produit tel qu'il est défini dans le cadre de la notice d'utilisation pour une durée de 2 ans sur le produit et 1 an pour la batterie.

Sont exclues de cette garantie, les déteriorations dues à une cause étrangère à l'appareil.

En particulier, la garantie ne s'applique pas si l'appareil a ete endommagé à la suite d'un chic ou d'une chute, d'une fausse manoeuvre, d'un branchement non conforme aux instructions mentionnées dans la notice, de I'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur, I'humidité ou le gel.

La garantie s'étend uniquement à la France Métropolitaine.

La garantie ne couvre pas le manuel d'utilisation.
- La garantie ne couvre pas l'usure normale du produit (pneus, usure du plateau, usure du garde-boue, usure des capots de protections en plastique...)

• La garantie ne couvre pas toute dépréciation du produit due à une mauvaise utilisation, y compris notamment ceux causés par des collisions avec des objets ou une chute.
• La garantie ne couvre pas toute utilisation du produit non conforme aux précautions d'emploi stipulées dans le manuel d'utilisation.
• La garantie ne couvre pas les défauts occasionnés au produit par un accessoire non fourni par WISPEED.
• La garantie ne couvre pas tous dommages occasionnés sur la batterie.
• La garantie ne couvre pas le produit ou ses accessoires s'il a eté demonté ou modifié d'une quelconque façon.
• La garantie ne couvre pas tout produit non identifiable par son numéro de série. Si des éléments ont été retires, effacés, modifiés ou rendus illisibles, la garantie ne s'applique pas.
• La garantie ne couvre pas les dommages effectuels sur le produit suite à une exposition à l'humidité, à des conditions de chaleur ou froid extrêmes, à la corrosion, à l'oxydation, avec tout liquide, quel qu'il soit.
• La garantie ne couvre pas toute déformation, dommage, casse du chassis principal suite à une chute brute, à une surcharge excessive ou des chocs répétés.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil et L.211-1 et suivants du code de la consommation.

WISPEED

Retrouvez-nous sur
