Type d'appareil	Projecteur
Résolution	Non précisé
Technologie d'affichage	Non précisé
Luminosité	Non précisé
Contraste	Non précisé
Connectivité HDMI	Oui
Connectivité RGBHV	Oui
Connectivité vidéo composite	Oui
Connectivité S-Video	Oui
Contrôle à distance	Oui
Fonction mot de passe	Oui
Réglage de la taille de l'image	Oui
Correction de la distorsion de l'image	Oui
Réglage de la qualité d'image	Oui
Fonctionnement en altitude	Oui
Durée de vie de la lampe	Non précisé
Entretien du filtre à poussière	Oui
Menus à l'écran	Oui

FOIRE AUX QUESTIONS - W2000 BENO

Comment puis-je allumer le BENO W2000 ?

Pour allumer le BENO W2000, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Que faire si le BENO W2000 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché sur une prise électrique et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en le débranchant pendant 10 secondes puis en le rebranchant.

Comment régler la température du BENO W2000 ?

Utilisez le bouton de réglage de température sur le panneau de contrôle pour augmenter ou diminuer la température selon vos préférences.

Le BENO W2000 fait du bruit, est-ce normal ?

Un léger bruit de ventilation est normal lors du fonctionnement de l'appareil. Si le bruit est anormalement fort, vérifiez que l'appareil est sur une surface plane et qu'il n'y a pas d'objets bloquant les ventilations.

Comment nettoyer le BENO W2000 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon humide pour essuyer l'extérieur de l'appareil. N'utilisez pas de produits chimiques agressifs.

Le BENO W2000 affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. En général, un code d'erreur indique un problème technique qui nécessite une intervention. Si le problème persiste, contactez le service client.

Puis-je utiliser le BENO W2000 dans une salle de bain ?

Non, le BENO W2000 n'est pas conçu pour être utilisé dans des zones humides comme les salles de bain. Veuillez l'utiliser uniquement dans des espaces secs.

Quelle est la puissance du BENO W2000 ?

Le BENO W2000 a une puissance de 2000 watts, ce qui le rend efficace pour chauffer des espaces jusqu'à 25 m².

Comment savoir si le BENO W2000 est en mode économie d'énergie ?

Lorsque le BENO W2000 est en mode économie d'énergie, un indicateur lumineux s'allume sur le panneau de contrôle. Vérifiez ce voyant pour confirmer le mode.

MODE D'EMPLOI W2000 BENO

Consignes de sécurité importantes. 3

Présentation 6

Contenu de l'emballage. 6

Piles de la télécommande. 6

Utilisation de la télécommande.........6

Ca racteristiques du projecteur. 7

Vue extérieure du projecteur 8

Commandes et fonctions 9

Tableau de commande 9

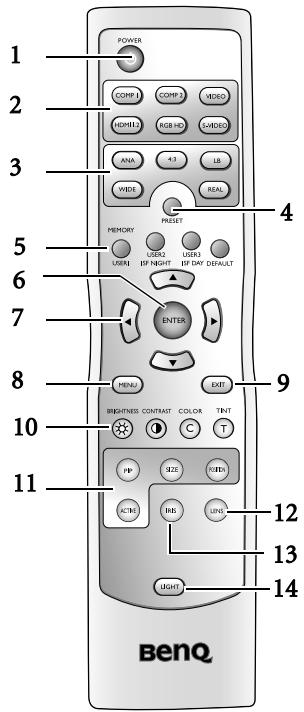

Télécommande. 10

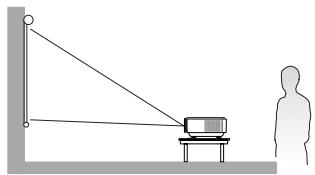

Positionnement du projecteur.. 11

Choix de l'emplacement. 11

Identification de la taille de projection souhaitatione 12

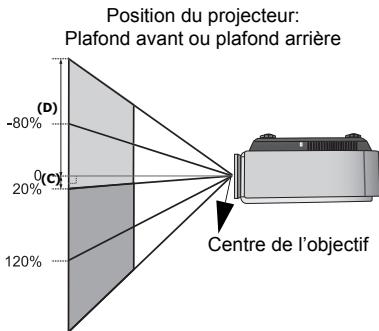

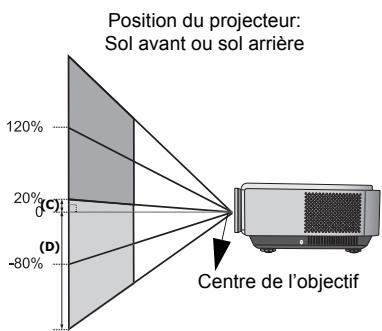

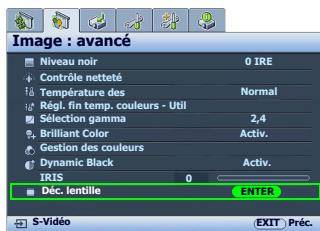

Décalage de l'objet de projection 12

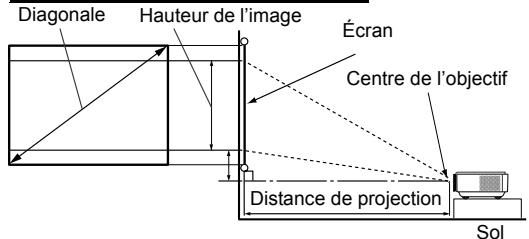

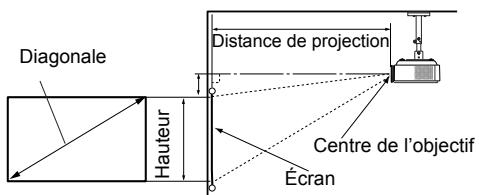

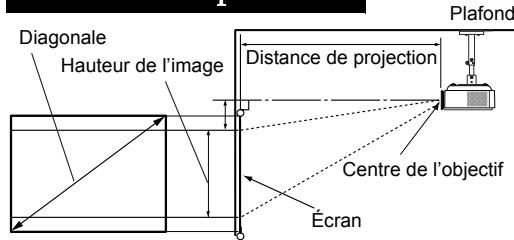

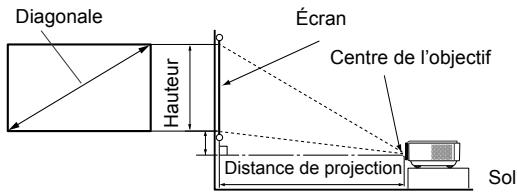

Comment déterminer la position du projecteur pour une taille d'écran donnée 13

Comment déterminer la taille d'écran recommende pour une distance donnée 13 Dimensions de projection 14

Connexion à du matériel video 16

Preparations 16

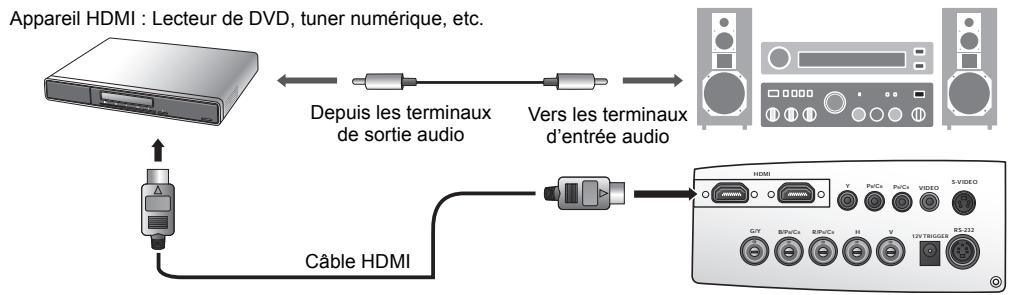

Connexion des apparéils HDMI 17

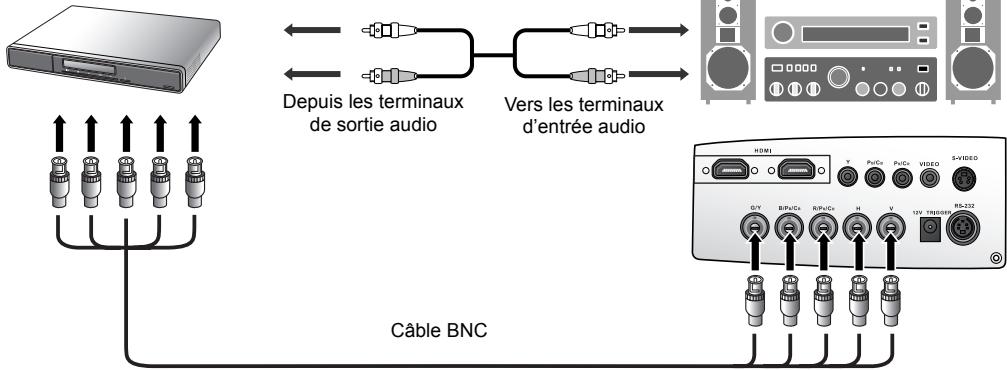

Connexion des apparéils RGBHV......17

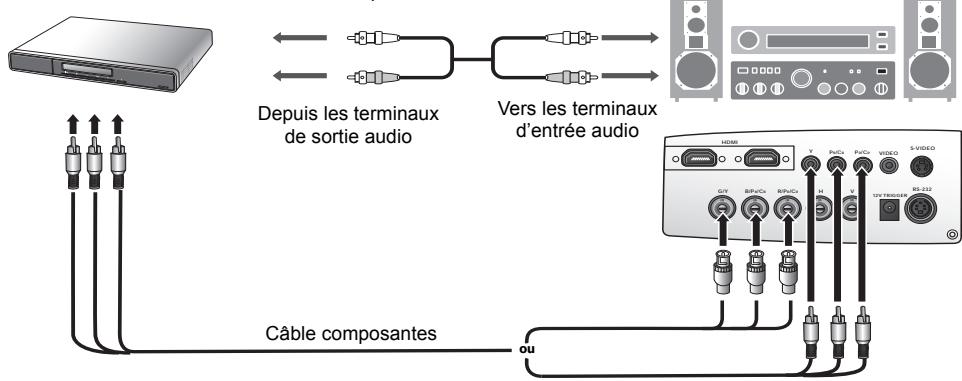

Connexion d'appareils video
composantes. 17

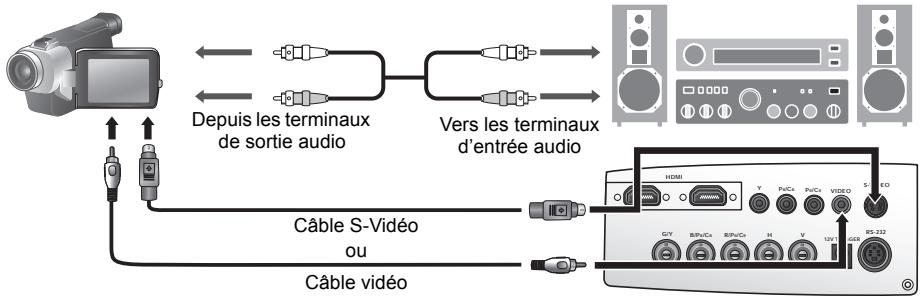

Connexion d'appareils video ou S-Video 18

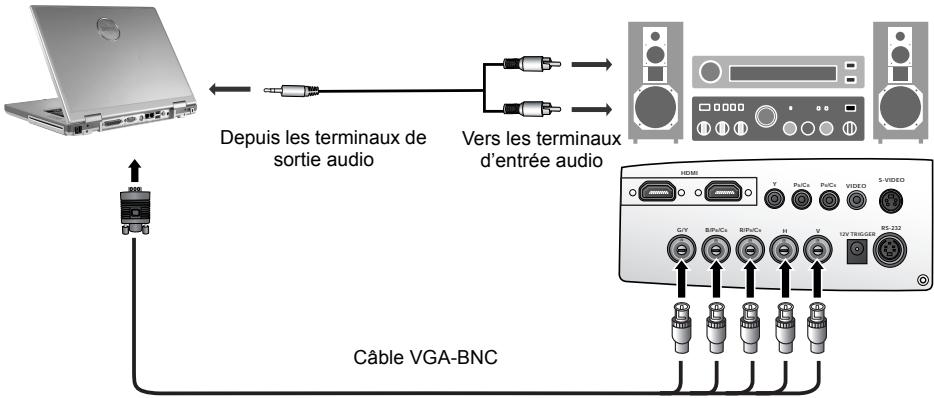

Raccordement à un ordinateur 18

Utilisation du projecteur....... 19

Allumer le projecteur. 19

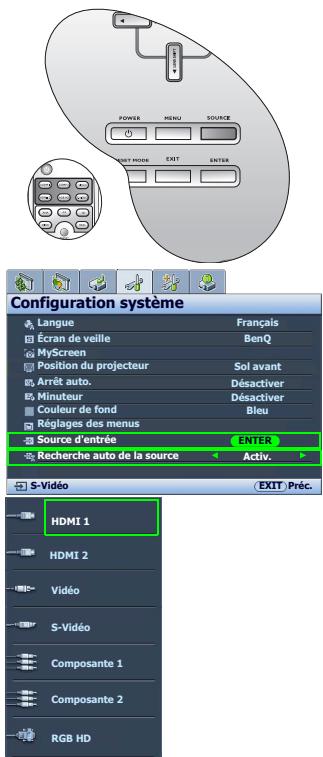

Selection d'une source d'entrée 19

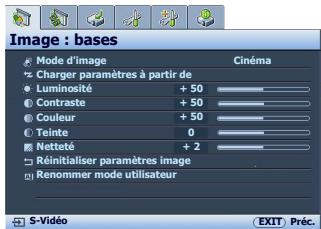

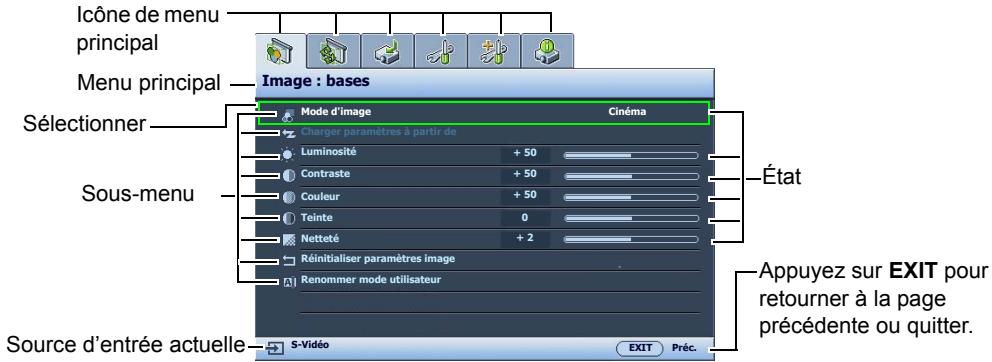

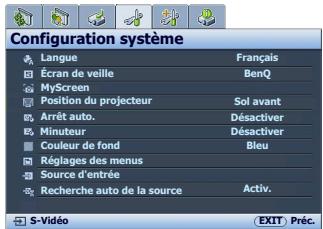

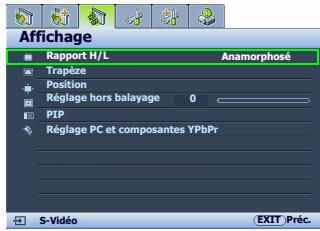

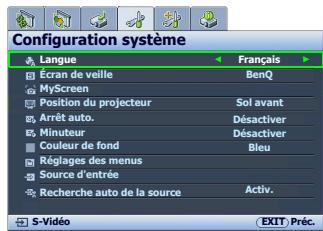

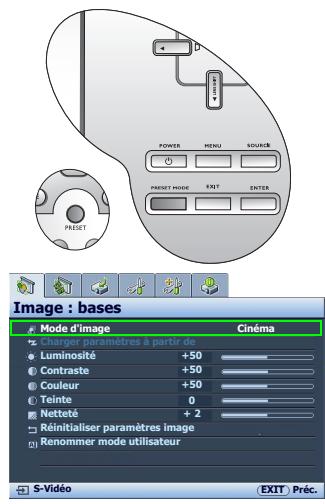

Utilisation des menus. 20

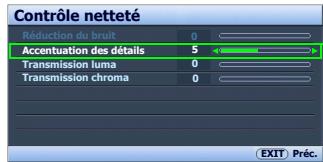

Réglage fin de la taille et de la netteté de l'image 20

Sécuriser le projecteur 21

Utilisation d'un verrou cable de sécurité.21

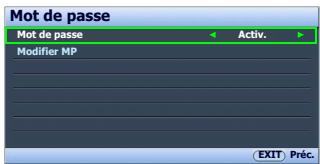

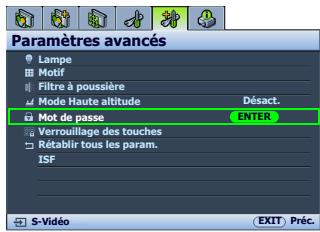

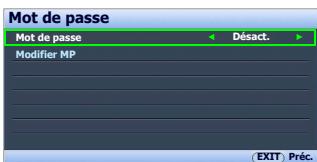

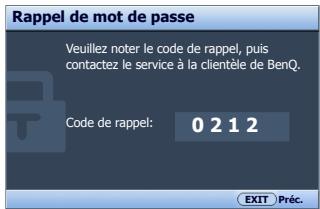

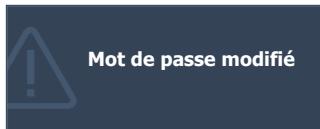

Utilisation de la fonction de mot

de passe 21

Ajustement de l'image projetée 23

Ajustement de l'angle de projection .... 23

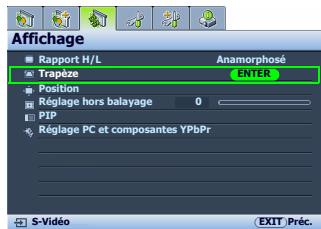

Correction de la distorsion de l'image ... 23

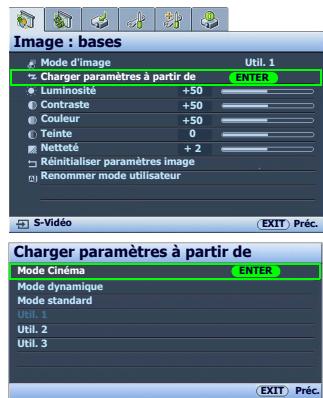

Utilisation des modes prédéfini et

utilisateur 24

Réglage fin de la qualité d'image......26

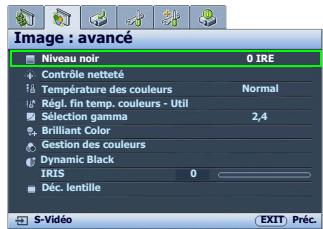

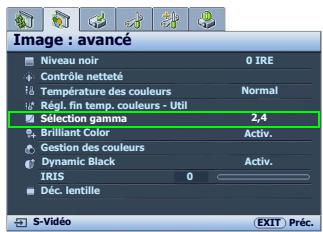

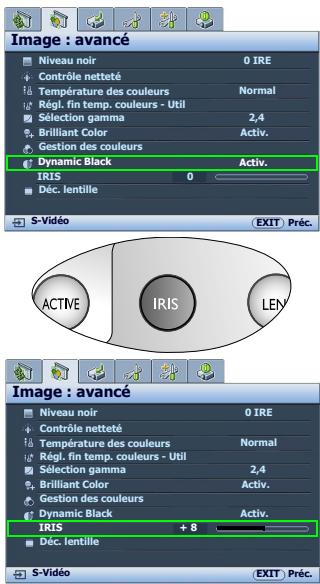

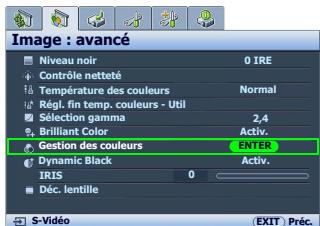

Contrôles avances de la qualité d'image. 27

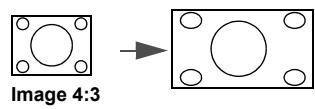

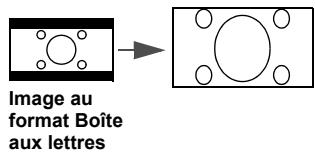

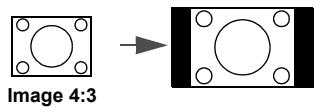

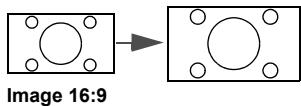

Selection du rapport hauteur/largeur.30

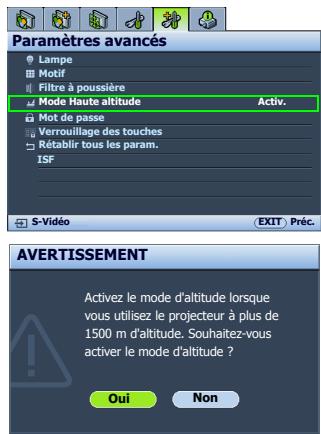

Fonctionnement en altitude. 31

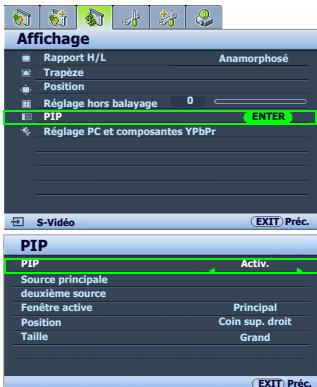

Afficher plus d'une source d'image en même temps. 32

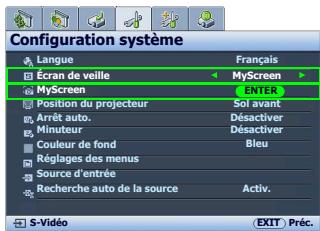

Création de votre propre écran de démarrage 33

Personnalisation de l'affichage des menus du projecteur 33

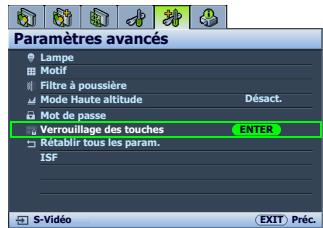

Touches de contrôle du verrouillage...33

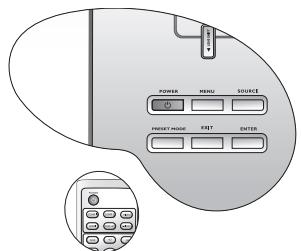

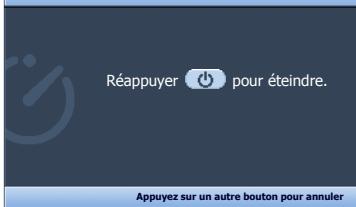

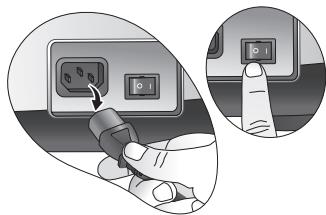

Eteindre le projecteur. 34

Menus d'affichage à l'écran. 35

Informations supplémentaires..41

Entretien du projecteur 41

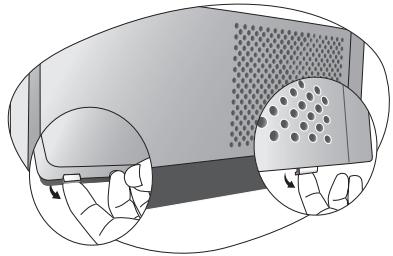

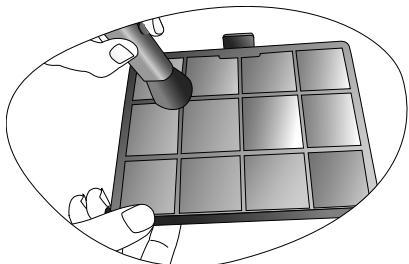

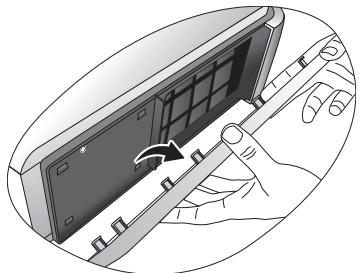

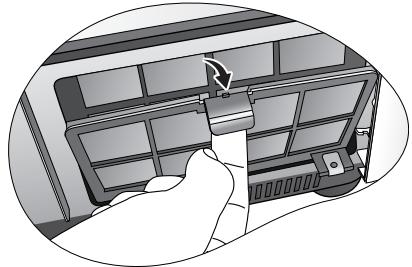

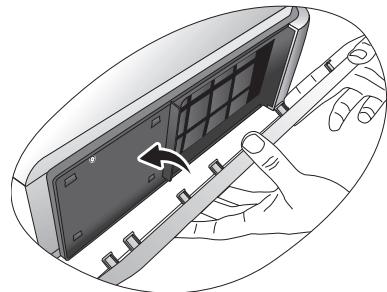

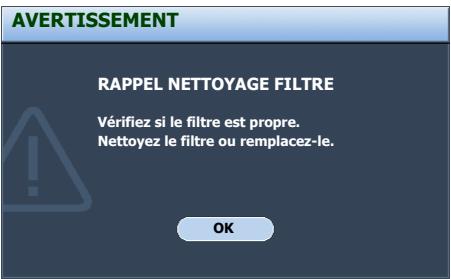

Nettoyage et remplacement du filtré à poussière. 41

Informations relatives à la lampe......43

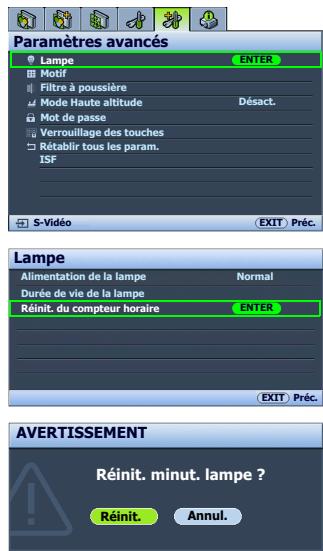

Familiarisation avec les heures de la lampe 43

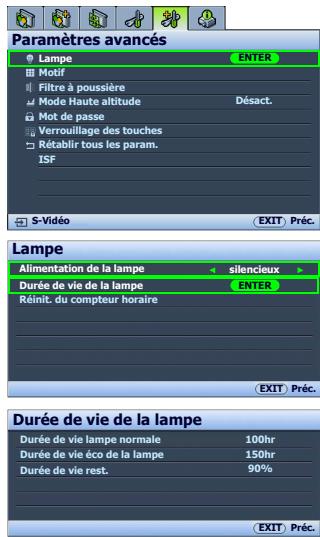

Augmenter la durée de vie de la lampe ... 43

Quand remplacer la lampe. 44

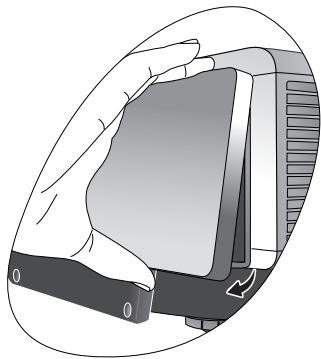

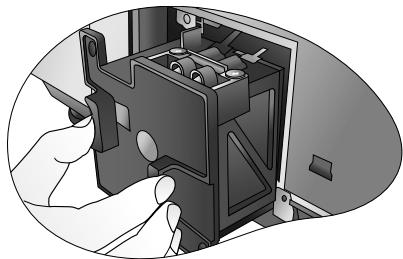

Remplacement de la lampe 44

Voyants 47

Dépannage 48

Caracteristiques 49

Informations de garantie

et de copyright 52

Déclarations de réglementation 53

Nous vous remercions pour votre achat de ce projecteur video BenQ de qualite ! Il a ete concu pour vous offrir une experience de home cinema appreciable. Pour les résultats les meilleurs, veuilles direc manuel avec soin car il vous guide dans les menus de commande et l'utilisation.

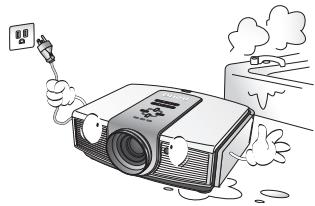

Consignes de sécurité importantes

Votre projecteur a ete conu et teste conformement aux normes de securite les plus recentes en matière d'equipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposees sur le produit.

1. Veuillez lire le présence manuel d'utilisation avant d'utiliser l'appareil pour la première fois. Gardez ce manuel dans un endroit sur pour une reférence future.

1. Placez toujours le projecteur sur une surface plane et horizontale avant de l'utiliser.

2. Ne posez pas le projecteur sur un chariot, un support ou une table instable, car il pourrait tomber et être endommagé ;

3. Ne placez pas de produits inflammables à proximé du projecteur ;
4. Ne mettez pas l'appareil sous tension lorsqu'il est placé sur une surface inclinée à plus de 10 degrés sur la gauche ou la droite ou à plus de 15 degrés vers l'avant ou l'arrière.

1. Ne stockez pas le projecteur sur le flanc. Il risque de basculer et de blesser quelqu'un ou encore de subir de sérieux dommages.

1. Évitez de placer le projecteur dans l'un des environnementés suivants :

2. espace réduit ou peu ventilé, l'appareil doit être placé à une distance minimale de 50 cm des murs et l'air doit pouvoir circuler librement autour du projecteur ;

3. emplacements soumis à des températures trop élevées, par exemple dans une voiture aux vitres fermées ;
4. emplacements très humides, poussièreux ou enfumés risquant de déterminer les composants optiques, de réduire la durée de vie de l'appareil ou d'assombrir l'écran;

• emplacements à proximé d'une alarmé incendie ;
• emplacements dont la température ambiente dépasse 35^
• emplacements à une altitude supérieure à 1500 mètres / 4920 pieds au-dessus du niveau de la mer.

1. N'obstruez pas les orifices de ventilation lorsque le projecteur est allumé (meme en mode veille):

2. Ne recouvre le projecteur avec chaque éléments;

3. Ne placez pas le projecteur sur une couverture, de la litterie ou toute autre surface souse.

1. Dans les zones où l'alimentation secteur peut fluctuer de ± 10 volts, il est conseilé de relier votre projecteur à un stabilisateur de puissance, un dispositif de protection contre les surtensions ou un onduleur (UPS), selon votre situation.

1. Ne vous appuyez pas sur le projecteur et n'y placez aucun objet.

1. Ne placez pas de liquides sur le projecteur, ni a proximite. Des liquides renversés dans le projecteur annuleraient votre garantie. Si le projecteur était mouillé, débranchez-le de la prise secteur et contactez BenQ pour une réparation.

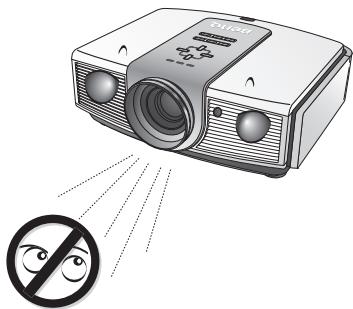

1. Ne regardez pas directement dans la lentille de projection lorsque l'appareil est en cours d'utilisation. Cela pourrait blesser vos yeux.

1. N'utilisez pas la lampe du projecteur au-delà de sa durée de vie nominale. Une utilisation excessive des lampes pourrait entraîner leur éclatement dans de rares occasions.

1. La lampe atteint une température très élevé lorsque l'appareil est en cours d'utilisation. Attendez que le projecteur ait refroidi (environ 45 minutes) avant dePTRirer la lampe pour la remplacer.

1. Ce projeteur peut afficher des images renversées pour des configurations de montage au plafond. Veuillez utiliser uniquement le kit de fixation au plafond BenQ.

1. N'essayez jamais de replacer la lampe tant que le projecteur n'a pas refroidi et n'est pas débranché de l'alimentation.

1. Lorsque vous pensez qu'un entretien ou une réparation est nécessaire, ne confiez le projecteur qu'à un technicien qualifié.

1. N'essayez enaucun cas de démonter l'appareil. Un courant de haute tension circule à l'intérieur de votre apparéil. Tout contact avec certaines pieces peut présenter un danger de mort. Les seuls composants qui peuvent être réparés/remplacés par l'utilisateur sont la lampe et le filtre à air qui ont leurs propres couvercles retrirables ou panneaux d'accès. Voir les pages 42 et 44. Vous ne devez enaucun cas démonter ou夕阳er quelque autre protection que ce soit. Ne confiez les opérations d'entretien et de réparation qu'à un technicien qualifié.

Avis

Veuillez conserve l'emballage d'origine pour une possible expulsion ultérieure. Si vous devez emballer le projecteur après utilisation, ajustez l'objet de projection dans une position appropriée, placez le coussinet de l'objet autour de celui-ci et ajustez le coussinet de l'objet et le coussinet du projecteur ensemble pour éviter des dommages pendant le transport.

Condensation de l'humidité

N'utilisez jamais le projecteur immédiatement après l'avoir déplaced d'un emplacement froid à un emplacement chaud. Lorsque le projecteur est exposé à un tel changement de température, l'humidité peut se condenser sur les composants internes importants. Pour éviter des dommages possibles au projecteur, n'utilisez pas le projecteur pendant au moins 2 heures en cas de changement soudain de température.

Évitez les liquides volatiles

N'utilisiez pas de liquide volatile, tel qu'un insecticide ou certains types de nettoyants, à proximé du projecteur. Ne laissez pas de produits en caoutchouc ou en plastique toucher le projecteur de manière prolongée. Ils laisseraient des marques sur la finition. Si vous nettoyez avec un chiffon traité chimiquement, assurez-vous de suivre les instructions de sécurité du produit de nettoyage.

Mise au rebut

Ce produit contient les composants suivants qui sont nocifs pour le corps humain et l'environnement.

Plomb, qui est contenu dans la soudure.
- Mercure, qui est contenu dans la lampe.

Pourmettre au rebut le produit ou les lampes usagées, consultez notre administration environnementale locale pour les reglementations.

Fixation du projecteur au plafond

Souhaitant que votre experience d'utilisation du projecteur BenQ soit entièrement positive, nous devons attirer votre attention sur les notions de sécurité suivantes, afin d'eviter tout dommage aux personnes et aux objets.

Si vous avez l'intention de fixer votre projecteur au plafond, nous vous recommendons fortement d'utiliser le kit de montage au plafond spécifique concu pour le projecteur BenQ, et de vous assurer qu'il est correctement installé.

Si vous utilisez un kit de montage au plafond d'une autre marque que BenQ, il existe un risque de sécurité lié à l'eventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés.

Vous pouvez acheter un kit de montage au plafond pour votre projecteur BenQ à l'endetroit où vous avez acheté ce dernier. BenQ recommende d'acheter également un cable de sécurité compatible avec un verrou Kensington et de l'attacher à la fois à la fente de verrouillage Kensington du projecteur et à la base du support de fixation au plafond. Il contribuerait à retenir le projecteur au cas où son attachement au support de fixation au plafond venait à se desserrer.

Présentation

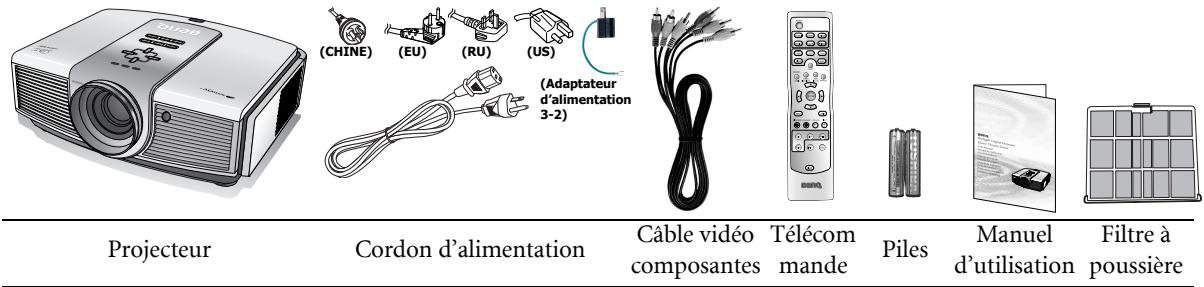

Contenu de l'emballage

Le projecteur est livre avec les cables requis pour une connexion au matériel video. Certains des éléments peuvent ne pas etre disponibles selon la région de votre achat. Veuillez confirmer avec voire revendeur.

Certsains des accessoires peuvent varier d'une région à une autre.

La carte de garantie et le manuel de sécurité ne sont fournis que dans certaines regions. Veuillez contacter vous revendeur pour des informations détaillées.

Piles de la télécommande

1. Pour acceder aux piles, returnez la télécommande. Appuyez sur le loquet situé sur le couvercle et faites-le glisser vers le bas, en direction de la flèche, comme illustré. Le couvercle se détache.
2. Retirez les piles (si nécessaire) et installez deux piles neuves de type AAA/LR03 en respectant la polarité des piles, comme indiqué dans le compartment. Le pole positif (+) doit être placé du côté positif et le pole négatif (-) du côté négatif.
3. Remettez le couvercle en place en l'alignant sur le boitier et en le faisant glisser vers le haut. Vous entendrez un déclic lorsque le couvercle est en place.

Remarques sur l'utilisation des piles

• Ne mélangez pas de vieilles piles avec de nouvelles piles et ne mélangez pas différents types de piles.
  N'exposez pas la télécommande à des environnements où les températures sont élevées et où le taux d'humidité est excessif, comme une cuisine, une salle de bain, un sauna, une veranda ou une voiture fermée.
• Mettez au rebut les piles usages conformément aux instructions du fabricant et aux reglementations environnementales en vigueur dans notre région.
  Si vous n'utilise pas la télécommande pendant une période prolongée, retirez les piles pour éviter tout risque de dommage d'à une fuite évientuelle.

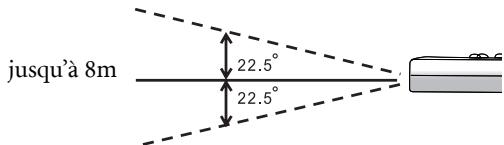

Utilisation de la télécommande

Assurez-vous que rien n'est interposé entre la télécommande et le capteur infrarouge (IR) du projecteur qui soit susceptible d'empêcher que le rayon infrarouge de la télécommande n'atteigne le projecteur.
La distance effective de la télécommande va jusqu'à 8 metres, et à un angle de 45 degrés du faisceau infrarouge. Dirigez toujours vers le projecteur. Cependant, la plupart des écrans refléchissant également le faisceau infrarouge vers le projecteur.

Caracteristiques du projecteur

- Entitérement compatible HD

Le projecteur est compatible avec les formats SDTV (TV de définition standard) 480i, 480p, 576i, 576p, et HDTV (TV de haute définition) 720p, 1080i et 1080p, le format 1080p fournissant une reproduction d'image réelle 1:1.

Haute qualité d'image

Le projecteur fournit une qualité d'image excellente du fait de sa résolution élevée, de sa luminosité excellente de home cinema, de son taux de contraste très élevé, de ses couleurs vivantes et de sa reproduction de niveaux de gris riche.

Taux de contraste hyper elevé

Ce projeteur utilise un objectif à IRIS motorisé pour obtenir un taux de contraste hyper élevé.

- Reproduction vivante des couleurs

Ce projeteur a un disque chromatique à 7 segments pour produit une profondeur et une plage des couleurs réalisistes qui ne peuvent pas'être atteintes avec les disques chromatiques importante moins de segments.

- Niveau de gris riches

Lors d'une projection dans un environnementASF, le contrôle gamma automatique fournit un affichage en niveaux de gris excellent qui revèle les details dans les ombres et dans les scènes nocturnes ou sombres.

- Fonctionnement à très faible bruit

Le système de refroidissement unique de ce projecteur évite le bruit inutile du ventilateur et est mesure à moins de 25dB en mode normale et encore moins à 23dB en mode Silencieux.

Décalage motorisé de l'objet

La télécommande peut être utilisé pour ajuster le décalage vertical de l'objet comfortably depuis votre fauteuil. C'est particulièrement utile si le projecteur a été monté au plafond et si l'accessibilité au tableau de commande est difficile ou malaise.

Grande variété de formats video et d'entrées

Le projecteur prend en charge une grande variété d'entrées pour la connexion à votre équipement video et yours PC, y compris video composantes, S-Video, video composite, ainsi que HDMI, RGBHD et un déclencheur en sortie pour la connexion à des systèmes d'éclairage et d'écran automatisé.

- Contrôle de calibrage certifié ISF

Pour atteindre un standard plus élevé de performance, le projecteur intègre des paramétres de mode ISF NIGHT et ISF DAY dans ses menus OSD, qui nécessite un service de calibrage professionnel d'installateurs ISF agreés.

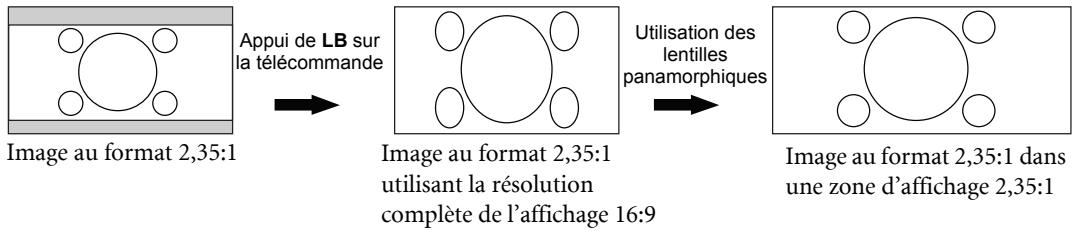

- Compatible avec les lentilles panamorphiques

Ce projeteur est compatible avec les lentilles panamorphiques qui permettent de convertir les projecteurs 16:9 au format 2,35:1.

Vue extérieure du projecteur

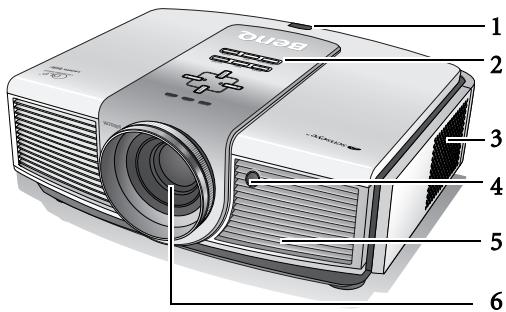

Face avant et supérieure

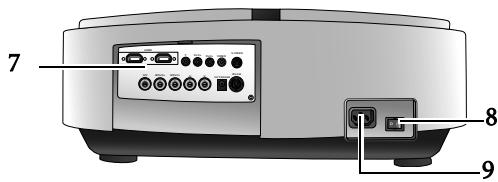

Vue arrière

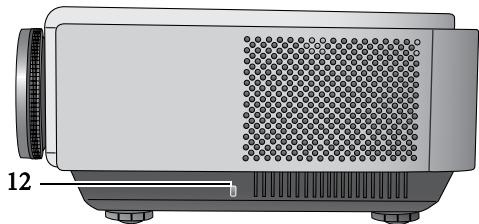

Face inférieure et laterale

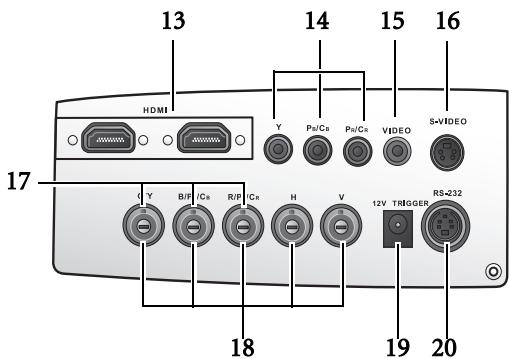

Panneau des connecteurs

Voir " Connexion à du matériel video" à la page 16 pour plus d'informations.

1. Capteur à infrarouge arrêté
2. Tableau de commande (Voir "Tableau de commande" à la page 9 pour plus d'informations.)
3. Grille du filtré à poussière (entree d'air froid)
4. Captera infrarouge avant
5. Systeme de ventilation (sortie d'air chaud)

6. Lentille de projection

7. Panneau des connecteurs (voir ci-dessous pour plus d'informations.)

8. Interrupteur d'alimentation secteur principal
9. Prise du cordon d'alimentation

1. Pieds ajustables
2. Trous de montage au plafond

3. Fente de verrouillage Kensington

4. Ports HDMI

5. Entrées video composantes (RCA)
   prend en charge le signal video Y/PB/PR ou Y/CB/CR
6. Entre video composite (RCA)
7. Entre S-Video (mini DIN à 4 broches)
8. Entrées video composantes (BNC)
   prénd en charge le signal video Y/PB/PR, Y/CB/CR ou RVB
9. Entrées haute définition RVB (BNC) prend en charge le signal PC ou video RGBHV
10. Terminal de sortie 12 V CC Utilisé pour déclencher les apparèils externes tels qu'un écran électrique ou le contrôle de l'éclairage, etc. Consultez votre revendeur pour plus d'informations sur la connexion de ces apparèils.
11. Port RS-232C pour la télécommande cablee

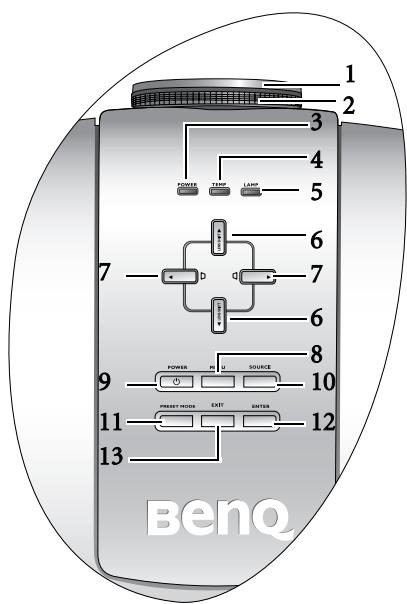

Commandes et fonctions Tableau de commande

1. Molette de mise au point

Règla mise au point de l'image projetée.

1. Molette de zoom

Règle de régler la taille de l'image projetée.

1. POWER (Voyant de l'alimentation)

S'allume ou clignote lorsque le projecteur est en cours d'utilisation. Voir "Voyants" à la page 47 pour plus d'informations.

1. TEMP (Voyant d'ajretissement de surchauffe)

S'allume ou clignote lorsque la température du projecteur est trop élevé. Voir "Voyants" à la page 47 pour plus d'informations.

1. LAMP (Voyant de la lampe)

S'allume ou clignote lorsqu'un problème se produit au niveau de la lampe du projecteur. Voir "Voyants" à la page 47 pour plus d'informations.

1. LENS SHIFT (haut)

LENS SHIFT (bas)

Effectue la même action que LENS et / sur la télécommande.

Ajuste le décalage vertical motorisé de l'objet et déplaçant l'image vers le haut ou le bas sur l'écran en relation avec l'orientation du projecteur. Voir "Décalage de l'objet de projection" à la page 12 pour plus d'informations.

Lorsque le menu à l'écran est activé, déplace la seLECTION vers le haut ou le bas.

1. Bouton Trapèze / Flèche gauche

Bouton Trapèze / Flèché droite

Corrige manuellement la déformation des images due à l'angle de projection.

Voir " Correction de la distorsion de l'image" à la page 23 pour plus d'informations.

Lorsque le menu à l'écran est activé, déplace la seLECTION vers la gauche ou la droite.

1. Bouton MENU

Effectue la même action que MENU sur la télécommande.

Active et déactive l'affichage des menus à l'écran.
Voir "Utilisation des menus" à la page 20.

1. Bouton POWER

Effectue la même action que POWER sur la télécommande.

Bascule le projecteur entre le mode veille et activé.

Voir " Allumer le projecteur" à la page 19 et "

Eteindre le projecteur" à la page 34 pour plus d'informations.

1. Bouton SOURCE

Effectue la meme action que les boutons de selection de la source (COMP1,COMP2,VIDEO, HDMI 1, HDMI 2, RGB HD, S-VIDEO) sur la télécommande.

Change de source d'entrée séquentiellement.

Voir " Sélection d'une source d'entrée" à la page 19 pour plus d'informations.

1. Bouton PRESET MODE

En fonction de la source d'entrée seLECTIONnée, seLECTIONne un mode de configuration de l'image disponible. Voir " Sélection d'un mode prédéfini" à la page 24 pour plus d'informations.

1. Bouton ENTER

Active l'element selectionné dans le menu à l'écran.

1. Bouton EXIT

Retourne aux menus à l'écran précédents, quitte et enregistrre les modifications évientuelles effectuees via le menu à l'écran. Voir "Utilisation des menus" à la page 20 pour plus d'informations.

1. Bouton POWER

Bascule le projecteur entre le mode veille et activé. Voir "Allumer le projecteur" à la page 19 et "Eteindre le projecteur" à la page 34 pour plus d'informations.

2. Boutons de selection de la source (COMP1, COMP2,VIDEO,HDMI 1.2,RGB HD, S-VIDEO)

Sélectionne une source d'entrée pour l'affichage. Voir " Sélection d'une source d'entrée" à la page 19 pour plus d'informations.

3. Boutons de format (ANA, 4:3, LB, WIDE, REAL)

Selectionne le format d'affichage. Voir "Selection du rapport hauteur/largeur" à la page 30 pour plus d'informations.

4. Bouton PRESET

Sélectionne un des modes de programme préselectionné. Voir " Sélection d'un mode prédéfini" à la page 24 pour plus d'informations.

5. Boutons MEMORY (USER 1, USER 2/ISF NIGHT, USER 3/ISF DAY et DEFAULT)

Restaure les paramètres d'image enregistrés dans USER 1, USER 2/ISF NIGHT, USER 3/ISF DAY ou DEFAULT pour la source d'entrée actuelle. Voir "Configuration du mode Util. 1/Util. 2/Util. 3" à la page 25 pour plus d'informations.

6. Bouton ENTER

Active l'element selectionné dans le menu à l'écran.

7. Boutons flèches (Gauche , Haut , Droite , Bas▼)

Déplace le menu actuellément à l'écran dans la direction de la flèche qui est appuyée, lorsque le menu à l'écran est activé. Voir "Utilisation des menus" à la page 20 pour plus d'informations.

Ajuste le décalage vertical motorisé de l'objectif en déplaçant l'image vers le haut ou le bas sur l'écran en relation avec l'orientation du projecteur.

Corrige manuellement la deformation des images due à l'angle de projection. (Gauche Droite

8. Bouton MENU

Active et déactive l'affichage des menus à l'écran. Voir "Utilisation des menus" à la page 20 pour plus d'informations.

9. Bouton EXIT

Retourne aux menus à l'écran précédents, quitte et enregistrre les modifications éventuelles effectuées via le menu à l'écran. Voir "Utilisation des menus" à la page 20 pour plus d'informations.

10. Boutons d'ajustement de la qualité d'image (BRIGHTNESS, COLOR, CONTRAST, TINT):

Affiche les barres de réglage pour ajuter les valeurs de qualité de l'image appropriées. Voir "Réglage fin de la qualité d'image" à la page 26 pour plus d'informations.

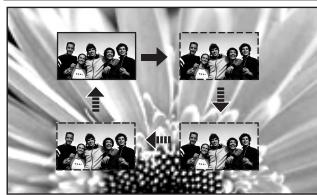

11. Boutons de commande de la fenêtre d'image (PIP, SIZE, POSITION, ACTIVE)

Affiche les fenêtres d'incrustation d'image (PIP), bascule entre la fenêtre principale et la sousfenêtre avec ACTIVE et ajuste la taille et la position de la fenêtre actuellément active avec SIZE et POSITION. Voir " Afficher plus d'une source d'image en même temps" à la page 32 pour plus d'informations.

12. Bouton LENS

Affiche la page de réglage pour ajuster la valeur du décalage verticale motorisé de l'objectif. Voir "Décalage de l'objetif de projection" à la page 12 pour plus d'informations.

13. Bouton IRIS

Affiche la barre de réglage pour ajuster l'ouverture motorisée du diaphragme de l'objet. Voir "Ajustement du taux de contraste via IRIS" à la page 29 pour plus d'informations.

14. Bouton LIGHT

Allume le retroeclairage de la télécommande pendant environ 10 secondes. L'appui sur tout autre bouton lorsque le retroeclairage est allumé le maintient allumé pendant 10 secondes supplémentaires. Appuyez le bouton à nouveau pour éteindre le retroeclairage.

Positionnement du projecteur

Choix de l'emplacement

Votre projecteur a ete conqu pour etre instalde de quatre manieres differentes :

1. au sol, devant l'écran;
2. au plafond, devant l'écran;
3. au sol, derrière l'écran; ou
4. au plafond, derrière l'écran.

Voussoupiezchoisirl'emplacementduprojecteurenfonctiondela dispositiondepaieceoudevosprefenciences. Tenezcompte de la taille et de l'emplacement devoireecran,de l'emplacement d'une prise de courant adequate, ainsque de la disposition et de la distance entre le projecteur et les autres appareils.

1. Sol avant:

Sélectionnez ce positionnement lorsque le projecteur est placé pres du sol devant l'écran. Il s'agit du positionnement le plus courant lorsqu'une installation rapide et une bonne portabilité sont souhaïées.

3. Sol arrriere:

Selectionné ce positionnement lorsque le projecteur est placé pres du sol derrière l'écran.

Cette configuration nécessite un écran de rétroprojection spécial.

• Sélectionnez Sol arrêté après avoir allumé le projecteur.

2. Plafond avant:

Sélectionné ce positionnement lorsque le projecteur est fixé au plafond, devant l'écran.

Procurez-vous le kit de montage au plafond BenQ chez votre revendeur afin de fixer votre projecteur au plafond.

• Sélectionnez Plafond avant après avoir allumé le projecteur.

4. Plafond arrête:

Sélectionné ce positionnement lorsque le projecteur est fixé au plafond, derrière l'écran.

Cette configuration nécessite un écran de rétroprojection spécial ainsi que le kit de montage au plafond BenQ.

• Sélectionnez Plafond arrêté après avoir allumé le projecteur.

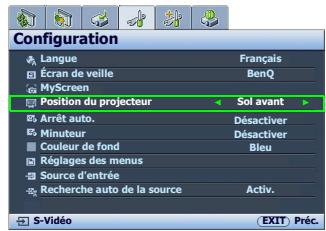

*Pour régler la position du projecteur :

1. Appuyez sur le bouton MENU du projecteur ou de la télécommande, puis appuyez sur / jusqu'à la sélection du menu Configuration système.
2. Appuyez sur / pour sélectionner Position du projecteur et appuyez sur / jusqu'au besoin de la position correcte.

Identification de la taille de projection souhaitatione

La distance entre la lentille du projecteur et l'écran, le réglage du zoom et le format video ont chacune une incidence sur la taille de l'image projetée.

Le projecteur doit toujours être placé sur une surface horizontale (par exemple à plat sur une table), et positionné perpendicularrement (angle droit de 90^ ) au centre horizontal de l'écran. Cela évite la déformation des images causée par les projections angulaires (ou vers des surfaces angulaires). Si le projecteur est fixé au plafond, il doit être fixé à l'envers.

Ce projeteur est pourvu d'un objectif mobile. Voir "Décalage de l'objet de projection" ci-dessous pour plus d'informations. Vous pouvez consulter les diagrammes des 14 et 15 pour les valeurs de décalage vertical dans les tableaux de dimension qui sont mesurées lorsque l'objet est déplaced entièrement vers le bas ou le haut.

Si le projecteur est placé plus loin de l'écran, la taille de l'image projetée augmente, et le décalage vertical augmente proportionnellement.

Au moment de déterminer la position de l'écran et du projecteur, vous doivent tenir compte de la taille de l'image et du décalage vertical, tous deux proportionnels à la distance de projection.

BenQ vous fournir des tableaux séparés de dimensions pour écrans aux formats 16:9 et 4:3 afin de vous aider à déterminer l'emplacement optimal de votre projecteur. Deux dimensions sont à prendre en compte : la distance horizontale perpendicular au centre de l'écran (distance de projection) et la hauteur du décalage vertical du projecteur par rapport à l'horizontale de l'écran (décalage).

Décalage de l'objet de projection

La commande de décalage vertical de l'objet permet la flexibilité d'installation de votre projeteur. Elle permet au projeteur d'être placé légarement en dessus ou au dessous du niveau supérieur des images projétées.

Le décalage de l'objectif est exprime en pourcentage de la hauteur de l'image projetée. Il est mesure comme écartement du centre vertical de l'image projetée. Le projecteur est pourvu d'un décalage vertical de l'objet de + 120% et - 80%. Vous pouvez désaler l'objet de projection vers le haut ou le bas dans la plage permise selon la position désirée de l'image.

Pour régler la position verticale de l'objet de projection :

1. Appuyez sur LENS ou / (lorsque le menu à l'écran n'est pas activé) sur la télécommande ou sur LENS SHIFT / sur le projecteur pour afficher la page de réglage.

(L'appui sur ENTER dans le menu Image: avancé > Déc. lentille effectue la même fonction.)

1. Pour élever l'image projetée, appuyez sur sur la télécommande ou sur LENS SHIFT sur le projecteur.

Pour abaisser l'image projetée, appuyez sur sur la télécommande ou sur LENS SHIFT

sur le projecteur.

Voir les pages 14 et 15 pour les valeurs correspondantes de (C) et (D).

Comment déterminer la position du projecteur pour une taille d'écran donnée

1. Déterminéz le format de votre écran, 16:9 ou 4:3?
2. Reportez-vous au tableau et selectionnez la taille qui se rapproche le plus de celle de votre écran dans les colonnes de gauche intitulées "Dimensions de l'écran". À partir de cette valeur, cherchez dans la ligne correspondante la distance moyenne de l'écran dans la colonne intitulée "Moyenne". Il s'agit de la distance de projection.
3. Décidez de la hauteur exacte de votre projecteur en fonction de la position de votre écran et de la plage ajustable du décalage vertical de l'objetif.

Par exemple, si vous utilisez un écran au format 4:3, de 3m (120 pouces), veuillez vous reporter au "Tableau de dimensions de l'écran au format 4:3 (standard)". La distance de projection moyenne est de 495~cm .

Comment déterminer la taille d'écran recommendée pour une distance donnée

Cette méthode peut être utilisé si vous avez acheté ce projecteur et souhaitez savoir qu'elle taille d'écran est adaptée à votre piece.

La taille d'écran maximale est limitée par l'espace physique disponible dans votre piece.

1. Détérince le format de votre écran, 16:9 ou 4:3?
2. Mesurez la distance entre le projecteur et l'endroit où vous souhaitez placer l'écran. Il s'agit de la distance de projection.
3. Reportez-vous au tableau et selectionnez la distance moyenne la plus proche de votre mesure dans la colonne "Moyenne". Vérifiez que la distance mesurée se situe bien entre les distances moyennes min. et max. citées dans le tableau.
4. Regardez la valeur indiquée dans la colonne de gauche, sur la même ligne : vous y trouvez la diagonale d'écran correspondante. Il s'agit de la taille de l'image projetée à cette distance de projection.

Par exemple, si vous utilisez un écran au format 16:9, et votre distance de projection est 4,5m (450cm) ,veuillagez vous reporter au "Tableau de dimensions de I'ecran au format 16:9 (grand écran)". La valeur la plus proche dans la colonne "Moyenne" est 449~cm . Cette ligne indique qu'un écran de 2,54m (100 pouces) est requis.

Si vous positionnez le projecteur différentement (à la position recommandée), vous devrez le diriger vers le bas ou vers le haut pour centrer l'image à l'écran, ce qui peut entraîner une déformation de l'image. Pour la corriger, utilisez la fonction de correction trapézoidale. Voir "Correction de la distorsion de l'image" à la page 23 pour plus d'informations.

Dimensions de projection

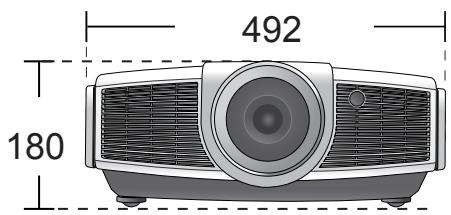

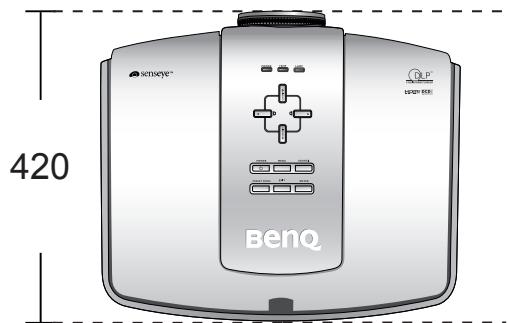

Reportez-vous aux "Dimensions" à la page 49 pour le centre des dimensions de l'objet de ce projecteur avant de calculer la position appropriée.

Installation pour un écran au format 16:9

Installation au sol

Installation au plafond

Tableau de dimensions de l'écran au format 16:9 (grand écran)

Dimensions de l'écran			Distance de projection en cm			Décalage
Diagonale(pouce)	Hauteur(cm)	Largeur(cm)	Distancemin. (aveczoom max.)	Moyenne	Distancemax. (aveczoom min.)	Position la plus haute de l'objectif(cm) (C)*	Position la plus basée de l'objectif(cm) (D)*
41	51	91	167	184	201	5	-46
50	62	111	204	225	245	6	-56
60	75	133	245	270	294	7	-67
70	87	155	286	315	343	9	-78
80	100	177	327	360	392	10	-90
90	112	199	367	404	441	11	-101
100	125	221	408	449	490	12	-112
110	137	244	449	494	539	14	-123
120	149	266	490	539	588	15	-134
130	162	288	531	584	637	16	-146
140	174	310	571	629	686	17	-157
150	187	332	612	674	735	19	-168
160	199	354	653	719	784	20	-179
170	212	376	694	764	833	21	-191
180	224	398	735	809	882	22	-202
190	237	421	776	854	931	24	-213
200	249	443	816	898	980	25	-224
250	311	553	1020	1122	1224	31	-280
300	374	664	1224	1347	1469	37	-336

• Voir les images de " Décalage de l'objet de projection" à la page 12 pour la plage de (C) et (D)

Les nombres ci-dessus sont approximatifs et peuvent être légèrement différents des mesures réelles. Seules les tailles d'écran recommandées sont listedes. Si la taille de votre écran n'est pas dans le tableau ci-dessus, veuillez contacter votre revendeur BenQ pour de l'aide.

Installation pour un écran au format 4:3

Les illustrations et le tableau ci-dessous sont fournis pour les utilisateurs qui ont déjà des écans au format 4:3 ou ont l'intention d'acheter des écans au format 4:3 pour afficher des images projetées au format 16:9.

Installation au sol

Installation au plafond

Tableau de dimensions de l'écran au format 4:3 (standard)

Dimensions de l'écran			Distance de projection en cm			Décalage
Diagonale(pouce)	Hauteur(cm)	Largeur(cm)	Distancemin.(aveczoommax.)	Moyenne	Distancemax.(aveczoommin.)	Positionla plushaute de l'objectif(cm) (C)*	Positionla plusbasse de l'objectif(cm) (D)*	Hauteurde l'image(cm)
41	62	83	154	169	184	5	-42	47
50	76	102	187	206	225	6	-51	57
60	91	122	225	248	270	7	-62	69
70	107	142	262	289	315	8	-72	80
80	122	163	300	330	360	9	-82	91
90	137	183	337	371	405	10	-93	103
100	152	203	375	413	450	11	-103	114
110	168	224	412	454	495	13	-113	126
120	183	244	450	495	539	14	-123	137
130	198	264	487	536	584	15	-134	149
140	213	284	525	577	629	16	-144	160
150	229	305	562	618	674	17	-154	171
160	244	325	599	659	719	18	-165	183
170	259	345	637	701	764	19	-175	194
180	274	366	674	742	809	21	-185	206
190	290	386	712	783	854	22	-195	217
200	305	406	749	824	899	23	-206	229
250	381	508	937	1031	1124	29	-257	286
300	457	610	1124	1237	1349	34	-309	343

• Voir les images de " Décalage de l'objet de projection" à la page 12 pour la plage de (C) et (D)

Les nombres ci-dessus sont approximatifs et peuvent être légèrement différents des mesures réelles. Seules les tailles d'écran recommandées sont listedes. Si la taille de votre écran n'est pas dans le tableau ci-dessus, veuillez contacter votre revendeur BenQ pour de l'aide.

Connexion à du matériel video

Vou puez connecter le projecteur à tout type de matériel video, tel qu'un magnétoscope, un lecteur de DVD, un tuner numérique, un décodeur cable ou numérique, une console de jours video ou un apparéil photo numérique. Vou pouze également le connecter à un ordinateur de bureau ou portable ou à un système Apple Macintosh. Cependant, il n'a pas de haut-parleurs et ne peut pas être connecté à du matériel audio.

Vousspuvezconneterleprojecteuràplusieursappareilsvideoen même tempsenutilisantdescablesdifferents. Il suffit de selectionner l'entree appropriee pour laffichage par le projecteur.

Meilleure qualite video

Laffective methode de connexion video est HDMI. L'interface HDMI (High-Definition Multimedia Interface) prend en charge la transmission des données video non comprimee entre les appareils compatibles, tels que les tuners TV numerieque, les lecteurs de DVD et les affiches via un seul cable. Elle fournit la parfaite experience d'image et de son numériques.

Reportez-vous à la section " Connexion des appareils HDMI" à la page 17 pour plus d'informations concernant la connexion du projecteur à un apparéil HDMI.

RGBHV fournit également une réserve de haute qualité qui transmet les signaux de synchronisation Rouge, Vert, Bleu, Horizontal et Vertical séparément sur son propre conducteur.

Reportez-vous à la section " Connexion des apparciels RGBHV" à la page 17 pour plus d'informations concernant la connexion du projeteur à un apparéil RGBHV.

Le signal video optimal suivant est la video composantes (à ne pas confondre avec video composite). Les tuners TV numérique et les lecteurs de DVD sont équipés de sorties video composantes. Si ces dernières sont disponibles sur vos apparéils, elles doivent être préférencées à la video composite comme méthode de connexion.

Reportez-vous à la section " Connexion d'appareils video composantes" à la page 17 pour plus d'informations concernant la connexion du projecteur à un apparéil video composantes.

Meilleure qualite video

La méthode S-Video fournit une catégorie qualité video analogue que la videoe composite standard. Si vous pérIPHERique video composantes est doté de terminaux videoe composite et S-Video, sélectionnez ce dernier.

Moinsonneuilé video

La videoe composite est une videoe analogique qui fournira, a partir du projecteur, des résultats corrects mais loin d'être optimaux. Parmi les méthodes décrites, c'est donc celle qui correspond à la moindre qualité videoe.

Reportez-vous à la section " Connexion d'appareils video ou S-Video" à la page 18 pour plus d'informations concernant la connexion du projeteur à un appleil S-Video.

Preparations

Pour connecter la source d'un signal au projecteur, précédez comme suit :

1. Mettez préalablement tous les apparèils hors tension.
2. Utilisez uniquement les cables adequats pour chaque source avec les types de prise appropriés.
3. Branchez les cables correctement dans les prises des apparciels.

Notez que tous les câbles illustrés dans les diagrammes de connexion suivants peuvent ne pas être fournis avec le projecteur (voir "Contenu de l'emballage" à la page 6 pour plus d'informations). Vous pouvez vous procurar la plupart des câbles dans les magasins spécialisés en électronique.

Connexion des apparils HDMI

Utilisez un cable HDMI lors de la connexion entre le projecteur et des apparils HDMI.

Il est nécessaire de connecter également le cable audio sépare à un amplificateur audio approprié.

Connexion des appareils RGBHV

Utilisez un cable video RGBHV avec 5 connecteurs BNC âles pour la connexion. Assurez-vous de faire correspondre les couleurs entre les cables et les prises.

Matériel AV : Lecteur de DVD, tuner numérique, etc.

Connexion d'appareils video composantes

Assurez-vous de faire correspondre les couleurs entre les câbles et les prises.

Matériel AV: Lecteur de DVD, tuner numérique, etc.

Les prises video composantes de type RCA sont fournies pour la connexion aux apparciels de sortie video. Si vous avez un cable video composantes de type BNC, vous pouvez également connecter via les prises video composantes BNC.

Il est nécessaire de connecter également le cable audio sépare à un amplificateur audio approprié.

Connexion d'appareils video ou S-Video

Il n'est nécessaire de connecter que l'un des cables S-Video et video composite au même apparil, jamais les deux en même temps. Il est nécessaire de connecter également le cable audio séparé à un amplificateur audio approprié.

Si vous avez déjà établi une connexion video composantes entre le projecteur et l'appareil video à l'aide de connexions video composantes, vous n'avez pas besoin d'établier de connexion S-Video ou video composite, puisque cela ferait une seconde connexion inutilé et de moins bonne qualité. Vous devez connecter le projecteur à cet apparéil à l'aide d'une connexion video composite uniquement si aucune entrée video composantes ou S-Video n'est fournie sur l'appareil video (par exemple pour certains caméscopes analogiques).

Raccordement à un ordinateur

Connectez le projecteur à un ordinateur avec un cable VGA-BNC.

Ordinateur portable ou de bureau

Si l'image videoe selectionnee ne s'affiche pas lors de la mise sous tension du projecteur et que la source videoe selectionnee est correcte, veuillez vérifier que l'appareil videoe est sous tension et fonctionne correctement. Vérifiez également que les cables de signal sont bien connectés.

De nombreux ordinateurs portables n'activent pas automatiquement leur port video externe lorsqu'ilts sont connectés à un projecteur. Pour activer ou désactiver l'affichage externe, vous pouvez généralement utiliser la combinaison de touches Fn + F3 ou CRT/LCD. Sur votre ordinateur portable, recherche la touche de fonction CRT/LCD ou une touche de fonction portant un symbole de moniteur. Appuyez simultanément sur la touche Fn et la touche illustrée. Consultez le manuel de l'utilisateur de votre ordinateur portable pour connaître la combinaison de touches exacte.

Utilisation du projecteur

Preparations

1. Branchez et mettez tous les apparéils connectés sous tension.
2. Si ce n'est pas déjà fait, branchez le cordon d'alimentation fourni dans la prise secteur à l'arrête du projecteur et activez l'interrupteur d'alimentation.
3. Branchez le cordon d'alimentation fourni dans une prise murale et activez l'interrupteur murale.

Allumer le projecteur

Procedez comme suit.

1. Assurez-vous que levoyant d'alimentation est orange après la connexion à l'alimentation et que l'interrupteur d'alimentation principal est activé.
2. Appuyez et maintenez le bouton POWER ([6]) du projecteur ou de la télécommande pour allumer le projecteur.
3. Les ventilateurs commencent à tourner et une image de démarriage s'affiche à l'écran pendant quelques secondes pendant que le projecteur chauffe.
4. Si vous étés invite à entrer un mot de passer, utilisez les touches fléchéées pour saisir les six chiffres du mot de passer. Voir "Utilisation de la fonction de mot de passer" à la page 21 pour plus d'informations.
5. « Recherche de la source... » s'affiche à l'écran avant que le projecteur n'identifie le signal d'entrée. Ce message reste à l'écran jusqu'à ce qu'un signal soit détecté. Voir " Sélection d'une source d'entrée" à la page 19 pour plus d'informations.
6. Si la fréquence horizontale du signal dépasse la plage du projecteur, le message « Hors de portée » est affiché à l'écran. Ce message reste à l'écran jusqu'à ce que vous changiez le signal d'entrée à une source appropriée.
   Le projecteur ne répondra pas à d'autres commandes pendant qu'ilchauffe.

Sélection d'une source d'entrée

Vouss pouvez connecter le projecteur à plusieurs apparciels en même temps. Lorsque le projecteur est allumé, il essaiera de se connecter à la source d'entrée qui était utilisée lorsque le projecteur a été éteint la première fois.

Pour selectionner la source video :

Utilisation de la télécommande ou du projecteur

Appuyez sur l'un des boutons Source sur la télécommande ou appuyez plusieurs fois sur SOURCE sur le projecteur jusqu'à la seLECTION du signal souhaité. Pour basculer entre HDMI 1 et HDMI 2, appuyez HDMI 1.2 à nouveau.

Utilisation des menus à l'écran

1. Appuyez sur le bouton MENU, puis appuyez sur / jusqu'à la seLECTION du menu Configuration système.
2. Appuyez sur pour selectionner Source d'entrée et appuyez sur ENTER. La barre de selection de la source s'affiche.
3. Appuyez sur / plusieurs fois jusqu'au signal souhaïte et appuyez sur ENTER.

Une fois le signal détecté, les informations concernant la source sélectionnée s'affichent sur l'écran pendant quelques secondes. Si plusieurs appareils sont connectés au projecteur, vous pouvez returner à la barre de selection de la source pour rechercher d'autres signaux.

• Si vous souhaitez que le projecteur recherche automatiquement les signaux, Sélectionnéz Activ. dans le menu Configuration système > Recherche auto de la source.
  Si vous souhaitez utiliser la fonction PIP, voir " Afficher plus d'une source d'image en même temps" à la page 32 pour plus d'informations.

Utilisation des menus

Le projecteur offre une fonction d'affichage des menus à l'écran multilingues permettant d'effectuer différents réglages et paramétrages.

Youtrouverezci-dessousune vue d'ensemble du menu.

Pour utiliser les menus à l'écran, veuillez d'abord selectionner votre langue pour le menu à l'écran.

1. Appuyez sur le bouton MENU du projecteur ou de la télécommande pour activer le menu à l'écran.

1. Utilisez / pour selectionner le menu Configuration système.

1. Appuyez sur ↓ pour SéLECTIONNER Langue et appuyez sur ↓/▶ pour SéLECTIONNER une langue préféree.

1. Appuyez MENU une fois ou EXIT deux fois* sur le projecteur ou la télécommande pour quitter et enregistrer les réglages.

*Après avoir appuyé une première fois, vous retrouvrez le menu principal et le menu à l'écran se reférer lorsque vous appuyez une seconde fois.

Réglage fin de la taille et de la nettété de l'image

1. Réglez la taille de l'image projetée à l'aide de la molette de zoom.

1. Ensuite, réglez la netteté de l'image à l'aide de la molette de mise au point.

Sécuriser le projecteur

Utilisation d'un verrou cable de sécurité

Le projecteur doit être installé dans un lieu sur pour éviter le vol. Si ce n'est pas le cas, achetez un verrou, compatible Kensingtonon, pour sécuriser le projecteur. Vous trouvez une fente de verrouillage Kensingtonon sur l'arrière du projecteur. Voir l'options 12 à la page 8 pour plus d'informations.

Un verrou cable de sécurité Kensington est habituellement la combinaison d'une ou plusieurs clés et d'un verrou. Reportez-vous à la documentation du verrou pour son utilisation.

Utilisation de la fonction de mot de passer

À des fins de sécurité, le projecteur est doté d'une fonction de protection par mot de passée afin d'empêcher toute utilisation non autorisée. Le mot de passage peut être défini via le menu à l'écran. Une fois le mot de passage défini et cette fonction activée, le projecteur est protégé par mot de passage. Les utilisateurs qui ne le connaissent pas ne peuvent pas utiliser le projecteur.

Il serait génant d'activer la fonction de mot de passer et d'oublier ensuite votre mot de passer. Imprimez ce manuel (si nécessaire) et notez-y le mot de passer choisi, puis conservez-le dans un endroit sur afin de pouvoir le consulter en cas de besoin.

Définition d'un mot de passer

Une fois le mot de passer se défini, vous ne pourrez utiliser le projecteur que si vous entrez le mot de passer correct à chaque démarriage.

1. Appuyez sur le bouton MENU du projecteur ou de la télécommande, puis appuyez sur / jusqu'à la sélection du menu Paramétres avances.
2. Appuyez sur pour selectionner Mot de passer et appuyez sur ENTER. La page Mot de passer s'affiche.
3. Sélectionnez Mot de passer et appuyez sur / pour sélectionner Activ.. La page SAISIE MOT DE PASSE s'affiche.
4. Comme illustré dans l'image, les quatre boutons fléchés (▲, ▲, ▼, △) représentent respectivement 4 chiffres (1, 2, 3, 4). En fonction du mot de passer que vous souhaitez définir, appuyez sur les touches fléchées du projecteur ou de la télécommande pour entrer les six chiffres du mot de passer.

Une fois le mot de passer défihi, le menu à l'écran revient à la page Mot de passer.

IMPORTANT: Les chiffres saisis s'affichent à l'écran sous la forme d'astérisques. Notez le mot de passer ainsi dans ce manuel de manière à pouvoir le retrouver facilement.

Mot de passer:

Conserve ce manuel dans un endroit sûr.

1. Pour quitter le menu à l'écran, appuyez sur MENU.

Oubli du mot de passe

Si la fonction de mot de passer est activée, vous serez invite à entrer les six chiffres du mot de passer à chaque mise sous tension du projecteur. Si vous entrez un mot de passerz incorrect, le message d'erreur illustré à droite s'affiche pendant trois secondes, suivi de la page SAISIE MOT DE PASSE.

Pour réessayer, entrez un autre mot de passer à six chiffres. Si vous n'aviez pas noté le mot de passer dans ce manuel et que vous ne vous en souvenez plus, vous pouvez suivre la procédure de rappel de mot de passer. Voir " Procedure de rappel de mot de passer" à la page 22 pour plus d'informations.

Si vous entrez un mot de passer incorrect 5 fois de suite, le projecteur s'éteint automatiquement au bout de quelques secondes.

Procedure derappelemotdepasse

1. Maintenez enforcé le bouton PRESET MODE du projecteur ou de la télécommande pendant 3 secondes. Le projecteur affiche un code à l'écran.
2. Notez le numero et eignezees your projecteur.
3. Contactez le service d'assistance BenQ local pour le déchiffrer. Vous devrez peut-être fournir une preuve d'achat pour garantir que vous étés autorisé à utiliser le projecteur.

Modification du mot de passer

1. Appuyez sur le bouton MENU du projecteur ou de la télécommande, puis appuyez sur / jusqu'à la selection du menu Paramétres avances.
2. Appuyez sur / pour selectionner Mot de passe et appuyez sur ENTER. La page Mot de salle s'affiche.
3. Sélectionnéz Modifier MP et appuyez sur ENTER. La page Entrer le mot de passer actuel s'affiche.

4. Entrez l'ancien mot de passer.

5. S'il est correct, le message « Saisir un nouveau mot de passer » s'affiche.

6. S'il n'est pas correct, un message d'erreur s'affiche pendant trois secondes, suivi du message « Entrer le mot de passer actuel » pour vous permettre de réessayer. Vous pouvez soit appuyer sur MENU pour annuler la modification, soit essayer un autre mot de passer.

7. Entre un nouveau mot de passer.

IMPORTANT: Les chiffres saisis s'affichent à l'écran sous la forme d'astérisques. Notez le mot de passer choses dans ce manuel de manière à pouvoir le retrouver facilement.

Mot de passer:

Conservez ce manuel dans un endroit sûr.

1. Confirmez le nouveau mot de passer en entrant à nouveau le nouveau mot de passer.
2. Vous venez d'attribuer un nouveau mot de passer au projecteur. N'oubliez pas d'entrer ce nouveau mot de passer au prochain demarrage du projecteur.
3. Pour quitter le menu à l'écran, appuyez sur MENU.

Désactivation de la fonction de mot de passer

Pour désactiver la protection par mot de salle, returnez au menu Paramétres avances > Mot de salle > Mot de salle. Sélectionnez Mot de salle et seLECTIONNZésact. en appuyant sur / . Le message « SAISIE MOT DE PASSE » s'affiche. Entrez le mot de salle actuel.

• S'il est correct, le menu à l'écran returne à la page Mot de passer où figure le mot « Désact. » au niveau du mot de passer. Vous n'aurez pas besoin d'enterre le mot de passer la prochaine fois que vous mettrez le projecteur sous tension.
• S'il n'est pas correct, un message d'erreur s'affiche pendant trois secondes, suivi du message « SAISIE MOT DE PASSE » pour vous permettre de réessayer. Vous pouvez soit appuyer sur MENU pour annuler la modification, soit essayer un autre mot de passer.

Notez que, bien que la fonction de mot de passer soit désactivée, vous devez conserver le mot de passer à portée de main au cas où vous auriez besoin de réactiver la fonction de mot de passer.

Ajustement de l'image projetée

Ajustement de l'angle de projection

Il y a quatre pieds de réglage au-dessous du projecteur. Ils peuvent être utilisés si nécessaire pour changer l'angle de projection. Vissez ou dévissez les pieds comme nécessaire pour diriger et niverer l'angle de projection.

Si I'écran et le projecteur ne sont pas perpendiculars l'un par rapport à l'autre, l'image projetée devient trapezoidale verticalement. Pour corriger ce problème, voir "Correction de la distorsion de l'image" à la page 23 pour plus d'informations.

Correction de la distorsion de l'image

Il y a distorsion trapézoidale lorsque le projecteur n'est pas perpendicular à l'écran et si l'image projetée s'affiche sous forme de trapézoide comme dans l'un des cas suivants :

• Deux côtés parallètes (gauche et droite, ou haut et bas) mais l'un est sensiblement élargi.
  Aucun cote parallele.

Pour corriger la forme de l'image, procedez comme suit.

1. Ajustez l'angle de projection. Déplacez le projecteur afin qu'il soit face au centre de l'écran avec la base de l'objet alignée avec le bord supérieur ou inférieur de l'écran.

2. Si l'image est toujours déformée, ou que le projecteur ne peut pas être mis dans la position précrite ci-dessus, vous devrez corriger manuellement l'image.

3. Utilisation de la télécommande ou du projecteur

i. Appuyez une des touches Flèches sur la télécommande (▲, ▲) ou le projecteur (□/▲, □/▲) pour afficher la page Trapèze.
ii. Voir l'etape iv ci-dessous pour plus d'informations sur le fonctionnement.

Utilisation des menus à l'écran

i. Appuyez sur le bouton MENU, puis appuyez sur / jusqu'à la seLECTION du menu Affichage.
ii. Appuyez sur pour selectionner Trapèze et appuyez sur ENTER. La page Trapèze s'affiche.
iii. Sélectionnéz Trapèze 2D et appuyez sur ENTER. La page de correction trapezoidale s'affiche.
iv. Appuyez sur la touche dont l'icone trapéze estsemblable à la forme de l'image projetée. Continuez d'appuyer sur la même touche ou d'appuyer sur les autres touches jusqu'à ce que la forme vous convienne.

Les valeurs figurant sur la partie inférieure de la page changent lorsqu vous appuyez sur les boutons. Lorsque les valeurs atteignent leur maximum ou minimum, si vous ave appuyé plusieurs fois sur une touche, la forme de l'image arrête de changer. Vous ne pourrez plus changer l'image dans cette direction.

Deux cots paralleles
Appuyez
sur ▲.
Appuyez
sur

Aucun cote parallele
1. Appu
sur ▷.
2. Appuyez
sur

Utilisation des modes prédéfini et utiliser

Sélection d'un mode prédéfini

Le projecteur comporte plusieurs modes d'image prédéfinis pour vous permettre de désirir le mode le最好的 adaptation à la société d'exploitation et au type d'image de la source d'entrée.

Pour selectionner un mode d'image adapté à vos besoin:

Utilisation de la télécommande

1. Appuyez plusieurs fois sur PRESET ou sur USER 1, USER 2/ISF NIGHT, USER 3/ISF DAY sur la télécommande, ou sur or PRESET MODE sur le projecteur jusqu'à la seLECTION du mode souhaité.

Utilisation des menus à l'écran

1. Appuyez sur MENU, puis appuyez sur / jusqu'à la sélection du menu Image : bases.
2. Appuyez sur pour selectionner Mode d'image.
3. Appuyez sur / jusqu'à la seLECTION du mode souhaite.

Ces modes sont des valeurs prédéfines convenant à différents types de projection comme décrites ci-dessous:

• Cinéma : avec un équilibre optimal entre la saturation et la luminosité des couleurs et avec un niveau de luminosité faible. C'est le plus approprié pour appréciencer les films dans un environnement totalémentASF. comme ce serait le cas dans une salle de cinéma).
  dynamique: Optimise la luminosité de l'image projetée. Ce mode est adaptable aux environnements où une grande luminosité est requise, comme les pieces bien éclairées.
  standard: Est légersement plus lumineux que le mode Cinéma et approprié pour utilisation dans les salles avec un faisible niveau de lumière ambiente.
  Util. 1/Util. 2/Util. 3: Rappelle les paramètres personnalisés. Voir "Configuration du mode Util. 1/Util. 2/Util. 3" à la page 25 pour plus d'informations.

Réglage fin du mode d'image sélectionné

Les paramètres prédéfinis du mode d'image peuvent être modifiés via les options disponibles affichées dans les menus Image : bases et Image : avancé.

Pour un réglage fin du mode d'image :

1. Appuyez sur le bouton MENU, puis appuyez sur / jusqu'à la sélection du menu Image : bases ou Image : avancé.
2. Appuyez sur pour selectionner l'option que vous souhaitez changer (parmi Luminosite, Contraste, Couleur, Teinte, Nettle, Niveau noir, Contrôle netteté, Température des couleurs, Sélection gamma, Brilliant Color, Gestion des couleurs, IRIS) et appuyez sur / pour selectionner votre valeur souhaïée. Voir saction est automatiquement stockée dans le projecteur et associée avec cette source d'entree. Voir "Réglage fin de la qualité d'image" à la page 26 et "Contrôles avances de la qualité d'image" à la page 27 pour plus d'informations.

Chaque fais que vous changez le mode d'image, le projecteur change également le paramètre avec la valeur sélectionnée en dernier pour ce mode d'image en particulier sur cette entrée en particulier. Si vous changez la source d'entrée, le mode d'image utilisé en dernier et les paramètres pour cette entrée et cette résolution seront restaurés.

Configuration du mode Util. 1/Util. 2/Util. 3

Vouaves lechioentre troiss modes definissables par l'utiliseur si les modes d'image disponibles actuellement ne sont pas adaptés à vos besoins. Vous pouvez utiliser l'un des modes d'image (mis à part le mode Util.

seLECTIONné) comme point de départ et personnelier les paramètres.

1. Dans le menu Image: bases, sélectionnez Mode d'image et appuyez sur / pour sélectionner le mode Util. 1, Util. 2 ou Util. 3.
2. Appuyez sur▼ pour sélectionncher Charger paramètres à partir de.

3 Cette fonction n'est disponible que lorsque le mode Util. 1, Util. 2 ou Util. 3 est selectionné dans le sous menu Mode d'image.

1. Appuyez sur ENTER pour afficher la page Charger paramètres à partir de.
2. Appuyez sur pour selectionner un mode d'image le plus proche de vos besoin et appuyez sur ENTER et EXIT.
3. Appuyez sur pour sélectionner une option du menu à modifier et ajustez la valeur au moyen de / . Voir "Réglage fin de la qualité d'image" à la page 26 et "Contrôles avances de la qualité d'image" à la page 27 pour plus d'informations.
4. Lorsque tous les réglages sont terminés, appuyez sur MENU pour enregistrer et quitter les paramètres.

Renommer les modes utiliser

Vou puez Changeur Util. 1, Util. 2 et Util. 3 en nom facies a identifier ou a comprenre par les utilisateurs de ce projecteur. Le nouveau nom doit avoir au maximum 12 caractères y compris des lettres (A-Z, a-z), des chiffres (0-9), et l'espace (_).

Pour renommer les modes utiliser :

1. Dans le menu Image : bases, selectionnez Renommer mode utiliser et appuyez sur ENTER pour afficher la page Renommer mode utiliser.
2. Appuyez sur / pour selectionner l'option que vous souhaitez renommen et appuyez sur ENTER. La première lecture sera entourée d'un cadre blanc.
3. Appuyez sur / pour selectionner le premier caractère.
4. Appuyez sur pour continuer jusqu'à la configuration du nouveau nom et appuyez sur ENTER pour confirmer.
5. Répétez les étapes 2 à 4 si vous souhaitez changer les autres noms.

Réinitialisation du mode d'image

Tous les ajustements effectués dans les menus Image : bases et Image : avancé peuvent être returnés aux valeurs prédéfiniées de l'usine avec un appui de touche sur la sélection de Réinit..

Pour réinitialiser le mode d'image aux valeurs prédéfinies de l'usine:

1. Dans le menu Image : bases, Sélectionnez Mode d'image et appuyez sur / pour Sélectionner le mode (y compris Util. 1, Util. 2 ou Util. 3) que vous souhaitez réinitialiser.
2. Appuyez sur pour selectionner Réinitialiser paramètres image et appuyez sur ENTER. Le message de confirmation s'affiche.
3. Appuyez sur / pour selectionner Reinit. et appuyez sur ENTER. Le mode d'image returnera aux parametes prédéfinis de l'usine.
4. Répétez les étapes 1 à 3 si vous souhaite réinitialiser d'autres modes d'image.

Il ne faut pas confondre la fonction Réinitialiser paramètres image ici, avec la fonction Rétablir tous les param. dans le menu Paramètres avancés. La fonction Rétablir tous les param. returne la plupart des paramètres aux valeurs prédéfinitiones à l'usine de l'ensemble du système. Voir " Rétablir tous les param." à la page 40 pour plus d'informations.

Réglage fin de la qualité d'image

Quel que soit le mode d'image sélectionné, il est possible d'effectuer un réglage fin de ces paramètres pour correspondir à tous les buts de presentation. Ces ajustements seront enregistrés dans le mode prédéfini actuel lorsque vous quittez le menu à l'écran.

Ajustement de Luminosité

Selectionnez Luminosite dans le menu Image: bases et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevée, plus l'image est lumineuse. Inversement, plus elle est faible, plus l'image estASFRE. Reglez cette option pour que les zones noires de l'imagre restent noires et que les détails présents dans les zones sombres restent visibles.

Ajustement de Contraste

Sélectionnez Contraste dans le menu Image : bases et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevé, plus l'image est contrastée. Utilisez le contraste pour configurer le niveau de blanc après avoir ajusté le paramètre Luminosite, afin d'adapter l'image au type de support que vous souhaitez afficher et à votre environnement.

Ajustement de Couleur

Selectionnez Couleur dans le menu Image : bases et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Une valeur inférieure donne des couleurs moins saturaées ; avec un réglage sur la valeur minimale, l'image s'affiche en noir et blanc. Si le réglage est trop élevé, les couleurs de l'image seront trop vives, ce qui donna sera un aspect irréalisé à l'image.

Ajustement de Teinte

Sélectionnez Teinte et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevé, plus l'image tire vers le rouge. Plus la valeur est faible, plus l'image tire vers le vert.

Ajustement de Netteté

Sélectionnez Nettété et ajustez les valeurs en appuyant sur / sur le projecteur ou la télécommande.

Plus la valeur est élevée, plus l'image est nette. Plus la valeur est faible, plus l'image est floue.

Vous pouvez également acceder aux fonctions BRIGHTNESS, COLOR, CONTRAST, TINT en appuyant sur BRIGHTNESS, COLOR, CONTRAST, TINT sur la télécommande pour afficher la barre d'ajustement, puis vous pouvez appuyer sur / pour ajuster les valeurs.

Contrôles avancés de la qualité d'image

D'autres fonctions avancées sont disponibles dans le menu Image : avancé pour être ajustées selon vos préférences. Pour enregistrer les paramétres, appuyez simplement sur MENU pour quitter le menu à l'écran.

Paramètre Niveau noir

Selectionnez Niveau noir et appuyez sur / sur le projecteur ou la télécommande pour selectionner 0 IRE ou 7,5 IRE.

Le signal video en niveau de gris est mesure en unités IRE. Dans certaines régions qui utilisent le standard TV NTSC, le niveau de gris est mesure de 7,5 IRE (noir) à 100 IRE (blanc). Cependant dans d'autres régions qui utilisent des appeareils PAL ou le standard NTSC japonais, le niveau de gris est mesure de 0 IRE (noir) à 100 IRE (blanc). Il est suggéré de vérifier la source d'entrée pour déterminer si elle est 0 IRE ou 7,5 IRE, puis de sélectionner en fonction.

Contrôle de la nettedé de l'image

Des images projétées statiques ou bruyantes sont possibles.

Pour obtenir la meilleure nettedé de l'image:

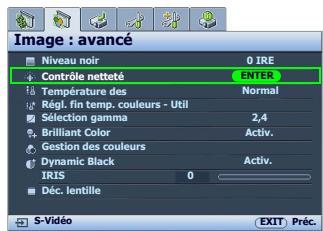

1. Sélectionnez Contrôle netteté et appuyez sur ENTER sur le projecteur ou la télécommande pour afficher la page Contrôle netteté.

2. Appuyez sur / pour selectionner l'option que vous souhaitez ajuster et appuyez sur / pour selectionner la valeur souhaitatione.

3. Réduction du bruit: Réduit le bruit électrique de l'image causé par différents lecteurs média. Plus la valeur est élevée, plus le bruit est faible.

4. Accentuation des détails : Rend l'image plus nette. Plus la valeur est élevé, plus l'image révèle ses détails.
   Transmission luma (Amélioration de transmission de la luminance): Améliore la luminosité de l'image. Plus la valeur est élevé, plus l'effet est distinct.
   Transmission chroma (Amélioration de transmission chroma): Réduit la marbrure des couleurs. Plus la valeur est élevé, plus l'effet est distinct.

Sélection d'une température des couleurs

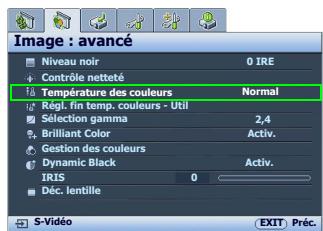

Selectionnez Température des couleurs et sélectionnez une valeur préféree en appuyant sur / sur le projecteur ou la télécommande.

Plusieurs réglages de température des couleurs sont disponibles.

1. Lampe d'origine: Avec la température des couleurs d'origine de la lampe et une luminosité plus élevée. Ce paramètre est ajusté aux environnements où une grande luminosité est requise, comme la projection des images dans les pieces bien éclairées.
2. Chaud: Le blanc des images tire vers le rouge.
3. Normal: Préserve la couleur normale des blancs.
4. Froid: Le blanc des images tire vers le bleu.
5. Util. 1/Util. 2/Util. 3: Rappelle les paramètres personnalisés dans le menu Régl. fin temp. couleurs - Util. Voir "Réglage d'une température des couleurs préféree" à la page 28 pour plus d'informations.

^A propos des températures des couleurs :

Beaucoup de teintes sont considérées comme des blancs pour une multitude de raisons. La température des couleurs est un moyen courant de représentier la couleur blanche. Une couleur blanche avec une faible température des couleurs semble tirer vers le rouge. Par contre, une couleur blanche dont la température des couleurs est élevée tire davantage vers le bleu.

Réglage d'une température des couleurs préféree

Pour régler une température des couleurs préféroyée:

1. Sélectionnez Température des couleurs et sélectionnez Util. 1, Util. 2, ou Util. 3 en appuyant sur / sur le projecteur ou la télécommande.

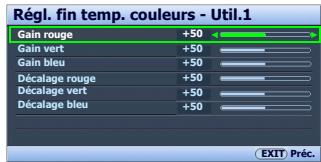

2. Appuyez sur pour selectionner Régl. fin temp. couleurs - Util et appuyez sur ENTER. La page Régl. fin temp. couleurs - Util s'affiche.

3 Le nom de menu «Util._» correspond au paramètre sélectionné dans Température des couleurs.

1. Appuyez sur / pour selectionner l'option que vous souhaitez changer et ajustez les valeurs en appuyant sur / .

2. Gain rouge/Gain vert/Gain bleu: Ajuste le niveau de contraste des rouges, verts et bleus.
   Décalage rouge/Décalage vert/Décalage bleu: Ajuste le niveau de luminosité des rouges, verts et bleus.

3. Pour enregistrer et quitter les paramétres, appuyez sur MENU une fois ou sur EXIT deux fois.

Gestion des couleurs

Dans la plupart des installations, la gestion des couleurs ne sera pas nécessaire, telles que dans une salle de classe, une salle de réunion ou dans les situations où les lumières restent allumées, ou lorsque les fenêtres laissent rentrer la lumière dans la pierce.

La gestion des couleurs ne devrait etre consideree que dans les installations permanentes avec des niveaux d'éclairage contrôlés, telles que les salles de conseil, les amphitheâtres ou les salles de cinema à la maison. La gestion des couleurs fournit un ajustement précis des couleurs pour permettre une(Meilleure reproduction des couleurs, si nécessaire.

Une gestion des couleurs appropriée ne peut être obtenue que dans des conditions d'affichage contrôleles et reproductibles. Il est nécessaire d'utiliser un colorimètre (appareil de mesure la coloration) et de fournir un groupe d images source appropriées pour mesurer la reproduction des couleurs. Ces outils ne sont pas fournis avec le projecteur. Cependant, le vendeur de votre projecteur devrait pouvoir vous guider ou évientulement peut avoir un installerateur professionnel experimenté.

La Gestion des couleurs fournit six groupes de couleurs (RGBCMY) à ajuster à des valeurs préférencées. Lorsque vous sélectionné chaque couleur, vous pouvez ajuster sa plage et sa saturation en fonction de vos préférences.

Pour ajuster et stocker les parametes :

1. Dans le menu Image: avancé, Sélectionnez Gestion des couleurs et appuyez sur ENTER. La page Gestion des couleurs s'affiche.
2. Sélectionnez Couleur primaire et appuyez sur / pour sélectionner une couleur parmi Rouge, Jaune, Vert, Cyan, Bleu et Magenta.
3. Appuyez sur pour selectionner Valeurs et appuyez sur / pour selectionner la plage de couleur à laquelle vous souhaitez apporter un ajustement. Une plage plus élevée donnera des couleurs composées d'une plus grande proportion de ses deux couleurs adjacentes.

Veuillez vous reporter à l'illustration à droite pour connaître l'interrelation des couleurs. Par exemple, si vous sélectionnez Rouge et reglez sa valeur sur 0, seul le rouge pur est selectionné. L'augmentation des valeurs inclura à la fois le rouge proche du jaune et le rouge proche du magenta.

1. Appuyez sur pour selectionner Saturation et ajustez le niveau de saturation des couleurs en appuyant sur / .

Si vous scélectionnez Rouge et réglez sa valeur sur 0, seule la saturation du rouge pur sera affectée.

Saturation est la quantité de cette couleur dans une image video Uno valeur inférieure donne des couleurs moins saturaies ; une valeur de « 0 » supprime cette couleur complètement de l'image. Si la saturation est trop élevé, cette couleur sera trop vivie et irréraliste.

1. Pour quitter et enregistrer les paramètres, appuyez sur MENU une fois ou sur EXIT deux fois.

Utilisation du projecteur

Ajustement de Brilliant Color

Cette fonction utilise un nouvel algorithm de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevé tout en offrant des couleurs plus vraies et plus éclatantes dans l'image. La fonction Couleur brillante est désactivée lorsqu'elle est réglée sur « Désact. »

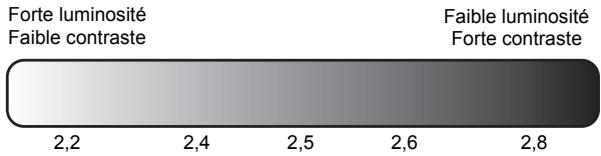

Selection d'un paramètre Gamma

Selectionnez Sélection gamma et selectionnez une valeur préféERée en appuyant sur / sur le projecteur ou la télécommande.

Gamma se rapporte à la relation entre la source d'entrée et la luminosité d'image.

Gamma 2,2

Augmente la luminosité moyenne de l'image. Le meilleur可以选择 pour un environment éclairé, une salle de réunion ou un salon.

Gamma 2,4/2,5

Le meilleurchioipourafficherlesfilmsdansunenvironnementsombre.

Gamma 2,6/2,8

Le meilleurchioipourafficherlesfilms composésprincipalmente descenessonsbres.

Ajustement du taux de contraste via IRIS

Le taux de contraste est la mesure de la différence entre les blancs plus lumineux et les noirs les plus sombres qui peuvent être affichés. Ce projecteur a un taux de contraste très élevé qui peut révérer les détails subtiles des couleurs, ce qui n'est pas possible avec les projecteurs qui des taux de contraste plus faibles. Vous pouze ajuster le niveau de contraste en fonctions des niveaux d'éclairage ambient dans la piece qui peuvent affecter les détails des couleurs. Assurez-vous que Dynamic Black dans le menu Image : avancé est régle sur «Activ.» avant de pouvoir ajuster le taux de contraste.

Pour ajuster manuelles le taux de contraste

Utilisation de la télécommande

1. Appuyez sur IRIS. La barre d'ajustement s'affiche.
2. Appuyez sur ↓ pour baisser le contraste et augmenter la luminosité, ou appuyez sur ↑ pour accroître le contraste et réduire la luminosité.

Utilisation des menus à l'écran

1. Appuyez sur MENU, puis appuyez sur / jusqu'à la sélection du menu Image: avancé.
2. Appuyez sur▼ pour sélectionner IRIS.
3. Appuyez sur pour baiser le contraste et augmenter la luminosité, ou appuyez sur pour accroître le contraste et réduire la luminosité.

Sélection du rapport hauteur/largeur

Le « rapport hauteur/largeur » (format) correspond au rapport entre la largeur de l'image et sa hauteur. La TV numérique est habituèlement au format 16:9, ce qui est la valeur par défaut pour ce projecteur, et la plupart des signaux de TV analogiques et des DVD sont au format 4:3.

Le traitement numérique du signal permet aux périphériques d'affichage numérique tels que ce projecteur d'agrandir l'image et de la dette à l'échelle de manière dynamique, en lui donnant un format différent de celui de la source d'entrée. Les images peuvent être agrandies de manière linéaire de sorte que l'image soit agrandie uniformément, ou de manière non linéaire, ce qui déforme l'image.

Pour modifier le format de l'image projetée (quel que soit l'aspect de la source):

Utilisation de la télécommande

Appuyez un des boutons de format adapté au format du signal video et à vos besoin d'affichage.

Utilisation des menus à l'écran

1. Appuyez sur MENU, puis appuyez sur / jusqu'à la sélection du menu Affichage.
2. Appuyez sur▼ pour sélectionner Rapport H/L.
3. Appuyez plusieurs fois sur / pour selectionner le format adapté au format du signal video et à vos besoin d'affichage.

A propos du rapport hauteur/largeur

1. Anamorphose (ANA): Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 16:9. Ce paramètre agrandit et redimensionne de manière linéaire, mais il traite les dimensions horizontale et verticale de manière indépendante. Il agrandit la hauteur de l'image source jusqu'à atteindre la hauteur projetée complète et agrandit la largeur de l'image source jusqu'à atteindre la largeur projetée complète. Ceci peut modifier le format projeté, selon le format d'origine de l'image source. Anamorphose est recommendé pour les images auxquelles le format 16:9 est déjà appliqué, telles que les images des téléviseurs haute définition, ce qui permet de conserver le format lors de l'affichage.
2. 4:3: Met une image à l'échelle afin qu'elle s'affiche au centre de l'écran en respectant un format de 4:3. Cette option est recommendée pour les images 4:3, telles que les images des écrans d'ordinateur, des téléviseurs à définition standard et des DVD avec un rapport 4:3, ce qui permet de conserver le rapport lors de l'affichage.
3. Boîte auxlettres (LB): Met une image à l'échelle pour qu'elle soit adaptée à la résolution native dans sa largeur horizontal et redimensionne la hauteur de l'image au 3/4 de la largeur de projection. Ceci peut produit une image plus grande que ce qui peut être affiché, une partie de l'image est donc perdue (non affichée) en haut et en bas de l'écran de projection. Cette option est recommendée pour afficher les fils presentés au format boîte auxlettres (avec des barres noires en haut et bas).

1. Large: Agrandit l'image horizontally de manière non linéaire, c'est-à-dire que les bords de l'image sont agrandis plus que le centre de l'image pour éviter une distorsion à la partie centrale de l'image. Cette option est recommmandée lorsque vous souhaitez agrandir la largeur d'une image au format 4:3 vers la largeur d'un écran au format 16:9. Cela ne modifie pas la hauteur. Certains films grand écran ont été produits avec leur largeur réduite à la largeur d'un format 4:3 et peuvent être更好地 appréciés lorsqu'ils sont ragrandis à leur largeur d'origine avec ce paramètre.
2. Reel: Ce paramètre affiche l'image pixel pour pixel sans alétration ni redimensionnement, au centre de l'écran de projection. Cette option est recommendée pour les entrées de source PC ou RGBHD.

Les parties noires correspondant aux zones inactives et les parties blanches aux zones actives.

Les menus à l'écran peuvent être affichés sur ces zones noires non utilisées.

Utilisation des lentilles panamorphiques (en option)

Les lentilles panamorphiques permettent de convertir les projecteurs 16:9 au format 2,35:1 complet de la plupart des films, affichtant lesassageurs films sans les barres en haut et en bas des images tout en augmentant la résolution de 33% et la luminosite de 20% .

Il peut être nécessaire d'avoir un écran 2,35:1 pour afficher les images 2,35:1.

Pour plus d'informations, veuillez visitor www.panamorph.com ou contactez le lieu d'achat du projecteur.

Fonctionnement en altitude

Il est recommendé d'activer le mode Mode Haute altitude lorsque vous utilisez le projecteur à plus de 1500 mètre (environ 4920 pieds) au-dessus du niveau de la mer ou si vous avez l'intention de l'utiliser pendant plusieurs heures (>10 heures) sans l'éteindre.

Pour activer Mode Haute altitude :

1. Appuyez sur MENU, puis appuyez sur / jusqu'à la sélection du menu Paramétres avances.
2. Appuyez sur▼ pour sélectionner Mode Haute altitude.
3. Appuyez sur^▲ pour sélectionner Activ.. Un message de confirmation s'affiche.
4. Sélectionnez Oui et appuyez sur ENTER.

Si vous scélectionnez le Mode Haute altitude, le niveau de bruit de fonctionnement peut être plus élevé en raison de la vitesse de ventilation nécessaire pour améliorer le système de refroidissement et les performances du projecteur.

Si vous utilisez votre projecteur dans des conditions extrêmes autres que celles mentionnées ci-dessus, il est possible que celui-ci s'éteigne automatiquement afin d'éviter une surchauffe. Dans ce cas, vous pouvez résoudre le problème en selectionnant le Mode Haute altitude. Cependant, il n'est pas garantie que le projecteur fonctionne correctement dans tous les environnementés difficiles ou extrêmes.

Afficher plus d'une source d'image en même temps

Votre projecteur peut afficher simultanément des images provenant de deux sources d'entrée différentes, ce qui permet d'enrichir votre presentation. Assurez-vous que les signaux que vous souhaitez afficher sont correctement connectés au projecteur.

Pour afficher la fenetre PIP :

Utilisation de la télécommande

Appuyez sur PIP pour afficher la page PIP et effectuez les ajustements en suivant les étapes à partir de l'objet 3 de la section « Utilisation des menus à l'écran » ci-dessous.

Lorsque la fenetre PIP est activée, pour changer la taille de la fenetre PIP, appuyez plusieurs fois sur SIZE jusqu'à la seLECTION de la taille souhaïée.

Lorsque la fenêtre PIP est activée, pour changer la position de la fenêtre PIP, appuyez plusieurs fois sur POSITION jusqu'à la sélection de la position souhaïée.

Lorsque la fenetre PIP est activée, pour selectionner une des sources pour effectuer des ajustements, appuyez plusieurs fois sur ACTIVE jusqu'à la seLECTION de la source.

Utilisation des menus à l'écran

1. Appuyez sur MENU, puis appuyez sur / jusqu'à la sélection du menu Affichage.
2. Appuyez sur pour selectionner PIP et appuyez sur ENTER. La page PIP s'affiche.
3. Sélectionnez PIP et appuyez sur / pour sélectionner Activ.. Le projecteur sélectionnera les deux signaux actuellément actifs pour les afficher et la première image vue sera affichée sur le grand écran comme source principale.

Voir "liste des conflits de sources de PIP" à la page 32 pour les conflits de combinaison de source.

1. Pour changer la Source principale ou deuxieme source, appuyez sur pour selectionner Source principale ou deuxieme source, et appuyez sur ENTER. La barre de selection de la source s'affiche.
2. Utilisez / pour selectionner la source que vous souhaitez afficher pour la fenetre principale (plus grande) ou la seconde (plus petite) et appuyez sur ENTER pour enregistrer le parametre et returner à la page PIP.
3. Pour modifier les paramètres à l'écran pour l'une des deux sources (principal ou seconde), Sélectionnéz Fenêtre active, et appuyez sur / pour sélectionner la source que vous souhaitez modifier.

3 Les réglages effectuels dans les menus à l'écran ne seront effectifs que dans la fenêtre active. Voir " Fonctions désactivées pour les fenêtes actives" à la page 32 pour les exceptions.

1. Pour changer la position de la petite image, Sélectionnéz Position et appuyez plusieurs fois sur / jusqu'à la Sélection d'une position convenable.
2. Pour redimensionner la petite image, Sélectionnez Taille et appuyez sur / pour désir la taille PIP entre Petit ou Grand.
3. Pour enregistrer et quitter le menu à l'écran, appuyez sur MENU une fois ou plusieurs fois sur EXIT jusqu'à la disparition du menu.

Listedesconflitsde sourcesdePIP

Les combinaisons de sources suivantes ne peuvent pas ettre affichees en meme temps pour la fonction PIP : Composante+Videto, Composante+S-Visedo et Videto+S-Videto.

Fonctions désactivées pour les fenêtres actives

Les fonctions de menu à l'écran suivantes ne peuvent pas fonctionner sur la fenêtre principale pour PIP:MyScreen, Recherche auto de la source.

Création de votre propre écran de démarrage

En plus de selectionner l'écran de démarrage prédéfini du projecteur parmi les options logo BenQ ou écran bleu, vous pouvez creer votre propre écran de démarrage à partir d'une image projetée depuis votre ordinateur ou source video.

Pour creer voire propre ecran de demarrage, projetez l'imagne que you souhaitez utiliser comme ecran de demarrage a partir d'un ordinateur ou d'une source video. Les autres etapes sont les suivantes.

Utilisation des menus à l'écran

1. Appuyez sur MENU, puis appuyez sur / jusqu'à la sélection du menu Configuration système.
2. Appuyez sur pour selectionner MyScreen et appuyez sur ENTER. Un message de confirmation s'affiche.
3. Appuyez sur ENTER à nouveau.
4. Le message « Copie d'écran » s'affiche tandis que le projecteur traite l'image. Patientez.
5. En cas de réussite, le message « Copie russe » s'affiche à l'écran. L'image capturée est enregistrée en tant que MyScreen.
6. Pour que l'image capturee s'affiche en tant qu'écran de démarriage, définissez MyScreen dans le menu Configuration système > Écran de veille et redémarrez le projecteur.

Dans le cas peu probable que la capture échoue, changez votre image cible.

Personnalisation de l'affichage des menus du projecteur

Les menus de l'affichage des menus à l'écran peuvent être paramétrés selon vos besoin. Les paramétrés suivants n' affectent enaucun cas les paramétrés de projection, le fonctionnement ou les performances du projecteur.

• Renommer mode utiliseur : Voir " Renommer les modes utiliser" à la page 25 pour plus d'informations.
• Durée aff. des menus dans le menu Configuration système > Réglages des menus déterminé le temps d'attente avant la désaction de l'affichage du menu à l'écran lorsque vous n'actionnez aucune touche. Ce temps d'attente est compris entre 5 et 30 secondes (par paliers de 5 secondes). Utilisez / pour sélectionner le dél qui convient.
• Position des menus dans le menu Configuration système > Réglages des menus déterminée la position du menu à l'écran dans cinq emplacements. Utilizez / pour sélectionner la position qui convient.
• Langue dans le menu Configuration système déterminé la langue des menus à l'écran. Voir "Utilisation des menus" à la page 20 pour plus d'informations.
• Écran de voir dans le menu Configuration système selectionne le logo à afficher lors de la phase de démarrage du projecteur. Voir " Création de votre propre écran de démarrage" à la page 33 pour plus d'informations.

Touches de contrôle du verrouillage

Avec le verrouillage des touches du projecteur ou de la télécommande, vous pouze éviter que les paramétres de votre projecteur seront modifiés accidentellement (par des enfants, par exemple). Lorsque Verrouillage des touches est activé, aucune touche du projecteur ou de la télécommande ne fonctionnera à l'exception de POWER et EXIT.

Pour verrouiller les touches :

Utilisation des menus à l'écran

1. Appuyez sur MENU, puis appuyez sur / jusqu'à la sélection du menu Paramètres avancés.
2. Appuyez sur pour selectionner Verrouillage des touches et appuyez sur ENTER. Les touches de contrôle sont verrouillées.

Pour déverrouiller les touches, maintenez enforcé EXIT sur le projecteur ou la télécommande pendant 5 secondes.

Eteindre le projecteur

Pour être indre le projecteur, appuyez sur POWER ([6]) sur le projecteur ou la télécommande et un message d'advertissement s'affiche. Appuyez sur POWER à nouveau.

Le POWER (Voyant de l'alimentation) clignote en orange et les ventilateursurs tournent pendant environ deux minutes pour refroidir la lampe. Le projecteur ne repondra a aucune commande tant que le cycle de refroidissement n'est pas terminé.
- Puis, une fois le processus de refroidissement terminé et les ventilateurs arrêtés, le POWER (Voyant de l'alimentation) s'allume en orange.
Si le projecteur ne doit pas etre utiliser pendant une perteode prolongee, desactivez l'interrupteur d'alimentation principal et debranchez le cable d'alimentation de la prise secteur.
Le projecteur ne répondra à aucune commande tant que le cycle de refroidissement n'est pas terminé, et ce, afin de protégger la lampe.

Hors tension

Menus d'affichage à l'écran

Structure des menus à l'écran

Notez que les menus OSD d'affichage à l'écran varient en fonction du type de signal sélectionné.

Menu principal	Sous-menu		Options
Image: bases	Mode d'image		Cinéma/dynamique/standard/Util. 1/Util. 2/Util. 3
	Charger paramètres à partir de
	Luminosite		0-100
	Contraste		0-100
	Couleur		0-100
	Teinte		-20→+20
	Netteté		0-8
	Réinitialiser paramètres image
	Renommer mode utilisateur
Image: avancé	Niveau noir		0 IRE/7,5 IRE
	Contrôle netteté	Réduction du bruit	0/1/2/3
		Accentuation des détails	0-10
		Transmission luma	0/1/2
		Transmission chroma	0/1/2
	Température des couleurs		Lampe d'origine/Chaud/Normal/Froid/Util. 1/Util. 2/Util. 3
	Régl. fin temp. couleurs - Util	Gain rouge	0-100
		Gain vert	0-100
		Gain bleu	0-100
		Décalage rouge	0-100
		Décalage vert	0-100
		Décalage bleu	0-100
	Sélection gamma		2,2/2,4/2,5/2,6/2,8
	Brilliant Color		Activ./Désact.
	Gestion des couleurs	Couleur primaire	Rouge/Jaune/Vert/Cyan/Bleu/Magenta
		Valeurs	0-100
		Saturation	0-100
	Dynamic Black		Activ./Désact.
	IRIS		0-19
	Déc. lentille
Affichage	Rapport H/L		Anamorphosé/4:3/Large/Réal/Boîte aux lettres
	Trapèze	Trapèze 2D
	Position
	Réglage hors balayage		0/1/2/3
	PIP	PIP	Activ./Désact.
		Source principale	Vidéo/S-Vidéo/Composante 1/Composante 2/HDMI 1/HDMI 2/RGB HD
		deuxième source
		Fenêtre active	Principal/Deuxième
		Position	Coin sup. droit/coin sup. gauche/coin inf. droit/coin inf. gauche
		Taille	Grand/Petit
	Réglage PC et composantes YPbPr	Taille H	-15→+15
		Phase	-15→+15
		Auto
Configuration système	Langue		English/ français/ Deutsch/ Italiano/Espanol/Pycckni/繁體中文/简体中文/日本語/한국어/Svenska/Nederlands/Türkte/Čeština/Portugués/ˈmə/ Polski
	Écran de veille		BenQ/Bleu/MyScreen
	MyScreen
	Position du projecteur		Sol avant/Plafond avant/Sol arrêté/Plafond arrêté
	Arrêt auto.		Désactiver/5 min/10 min/15 min/20 min/25 min/30 min
	Minuteur		Désactiver/30 min/60 min/90 min/120 min/150 min/180 min
	Couleur de fond		Violet/Noir/Bleu
	Réglages des menus	Durée aff. des menus	5 sec/10 sec/15 sec/20 sec/25 sec/30 sec
		Position des menus	Centre/coin sup. gauche/coin sup. droit/coin inf. droit/coin inf. gauche
	Source d'entrée		HDMI 1/HDMI 2/Viséo/S-Viséo/Composante 1/Composante 2/RGB HD
	Recherche auto de la source		Activ./Désact.
Paramètres avancés	Lampe	Alimentation de la lampe	Normal/silencieux
		Durée de vie de la lampe	(affiche les informations d'heures de la lampe)
		Réinit. du compteur horsaire
	Motif	Grille
		Barre de couleurs
	Filtre à poussière	Durée de vie du filtre à poussière	(affiche les informations d'heures de la lampe)
		Réinit. compt. filtre poussière
	Mode Haute altitude		Activ./Désact.
	Mot de passage	Mot de passage	Activ./Désact.
		Modifier MP	(Entrer le mot de passer actuel)
	Verrouillage des touches
	Rétablit tous les param.
	ISF		(Entrer le mot de passer actuel)
Infos	Source
	Mode d'image
	Résolution
	Durée de vie de la lampe	Normal
		silencieux
		Total
	Durée de vie du filtre à poussière

Notez que les options des menus sont disponibles lorsque le projecteur détecte au moins un signal valide. S'il n'y a pas d'équipment connecté au projecteur ou qu'aucun signal n'est détecté, seules certaines options sont accessibles.

Les valeurs par défaut listedes dans ce manuel, particulièrement aux pages 37-39, sont pour reference seulement.

Cela peut être différent du projecteur du fait de l'amélioration constante des produits.

Menu Image : bases

FONCTION (valeur ou paramètre par défaut)	DESCRIPTION
Mode d'image (Cinéma)	Les modes d'image prédéfinis permettent d'optimiser le réglage de l'image en fonction du type de programme que vous souhaitez projeter. Voir " Sélection d'un mode prédéfini" à la page 24 pour plus d'informations.
Charger paramètres à partir de	Sélectionne un mode d'image adapté à vos besoin en ce qui concerne la qualité de l'image et règle l'image en fonction des sélections répertoriées plus bas. Voir " Configuration du mode Util. 1/Util. 2/Util. 3" à la page 25 pour plus d'informations.
Luminosite (dépend de la source d'entrée sélectionnée)	Régle la luminosite de l'image. Voir " Ajustement de Luminosite" à la page 26 pour plus d'informations.
Contraste (dépend de la source d'entrée sélectionnée)	Ajuste la gradation entre les zones sombres et claires de l'image. Voir " Ajustement de Contraste" à la page 26 pour plus d'informations.
Couleur (dépend de la source d'entrée sélectionnée)	Ajuste le niveau de saturation des couleurs (c'est-à-dire la quantité de chaque couleur dans une image video). Voir " Ajustement de Couleur" à la page 26 pour des détails.
Teinte (dépend de la source d'entrée sélectionnée)	Régle les tons des couleurs rouge et verte de l'image. Voir " Ajustement de Teinte" à la page 26 pour des détails.
Netteté (dépend de la source d'entrée sélectionnée)	Ajuste l'image pour qu'elle s'affiche de façon plus nette ou plus floue. Voir " Ajustement de Netteté" à la page 26 pour plus d'informations.
Réinitialiser paramètres image	Rétablit les paramètres des menus Image : bases et Image : avancé aux valeurs par défaut de l'usine. Voir " Réinitialisation du mode d'image" à la page 25 pour plus d'informations.
Renommer mode utilisateur	Renomme Util. 1, Util. 2 ou Util. 3. Voir " Renommer les modes utilisateur" à la page 25 pour plus d'informations.

Menu Image: avancé

FONCTION (valeur ou paramètre par défaut)	DESCRIPTION
Niveau noir (0 IRE)	Règle le niveau de gris de l'image en 0 IRE ou 7,5 IRE. Voir " Paramètre Niveau noir" à la page 27 pour plus d'informations.
Contrôle netteté	Ajusté la netteté de l'image. Voir " Contrôle de la netteté de l'image" à la page 27 pour plus d'informations.
Température des couleurs (dépend du Mode d'image séléctionné)	Plusieurs réglages de température des couleurs sont disponibles. Voir " Sélection d'une température des couleurs*" à la page 27 pour plus d'informations.
Régl. fin temp. couleurs - Util	Voir " Réglage d'une température des couleurs préfééré" à la page 28 pour plus d'informations.
Sélection gamma (dépend du Mode d'image séléctionné)	Voir " Sélection d'un paramètre Gamma" à la page 29 pour plus d'informations.
Brilliant Color (Activ.)	Voir " Ajustement de Brilliant Color" à la page 29 pour plus d'informations.
Gestion des couleurs	Voir " Gestion des couleurs" à la page 28 pour plus d'informations.
Dynamic Black (Activ.)	Voir " Ajustement du taux de contraste via IRIS" à la page 29 pour plus d'informations.
IRIS	Voir " Ajustement du taux de contraste via IRIS" à la page 29 pour plus d'informations.
Déc. lentille	Voir " Décalage de l'objectif de projection" à la page 12 pour plus d'informations.

Menu Affichage

FONCTION (valeur ou paramètre par défaut)	DESCRIPTION
Rapport H/L (Anamorphosé)	Plusieurs options permettent de définir le format de l'image en fonction de votre source d'entrée. Voir " Sélection du rapport hauteur/largeur" à la page 30 pour plus d'informations.
Trapèze (0)	Corrige la distorsion trapézoïdale de l'image. Voir " Correction de la distorsion de l'image" à la page 23 pour plus d'informations.
Position (0)	Affiche la page de réglage de la position. Pour déplacer l'image projetée, utilisez les touches flachées. Les valeurs indiquées dans la partie inférieure de la page changent à chaque fois que vous appuyez sur une touche jusqu'à ce qu'elles atteignent leur maximum ou minimum.
Réglage hors balayage (dépend de la source d'entrée sélectionnée)	Cache la mauvaise qualité d'image dans les quatre coins. Vous pouvez appuyer manuellement le bouton ↓/▶ pour decide la portion qui sera cachée. Régler sur 0 signifie que l'image est affichée à 100%. Plus la valeur est importante plus grande est la partie de l'image cachée, l'écran restant repli et précis géométriquement.
PIP	Permet d'activer ou de désactiver la fenêtre PIP et d'effectuer les réglages en rapport. Voir " Afficher plus d'une source d'image en même temps" à la page 32 pour plus d'informations.
Réglage PC et composantes YPbPr	Taille H (0) Règle la largeur horizontal de l'image. Phase (0) Ajuste la phase de l'horloge pour réduire la distorsion de l'image. Auto Ajuste la phase et la fréquence, automatiquement

Menu Configuration système

FONCTION (valeur ou paramètre par défaut)	DESCRIPTION
Langue (English)	Règle la langue des menus à l'écran. Voir " Utilisation des menus" à la page 20 pour plus d'informations.
Écran de veille (logo BenQ)	Permet de sélectionner le logo à afficher lors de la phase de démarrage du projecteur. Trois options sont disponibles: Écran logo BenQ, écran Bleu ou MyScreen.
MyScreen	Permet de capturer et enregistrer l'image projetée en tant que My Screen. Voir " Création de votre propre écran de démarrage" à la page 33 pour plus d'informations.
Position du projecteur(Sol avant)	Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l'associer à un ou plusieurs miroirs. Voir "Identification de la taille de projection souhaitation" à la page 12 pour plus d'informations.
Arrêt auto.(Désactiver)	Empêche une projection non nécessaire lorsqu'aucun signal n'est déetectépendant longtemps. Voir "Paramètre Arrêt auto." à la page 43 pour plus d'informations.
Minuteur(Désactiver)	Règle le minuteur d'arrêt auto. Le minuteur peut être réglié avec une valeur entre 30 minutes et 3 heures.
Couleur de fond(Bleu)	Permet de désirir la couleur de fond de l'écran qui sera affichée lorsqu'aucun signal d'entrée n'est déetecté.
Réglages des menus	Durée aff. des menus (15 sec)Déterminé le temps d'attente avant la déactivation de l'affichage du menu à l'écran lorsque vous n'actionnez aucune touche. La durée est comprise entre 5 et 30 secondes (par paliers de 5 secondes).Position des menus (Centre)Permet d'activer l'affichage des menus à l'écran.
Source d'entrée	Sélectionne une source d'entrée pour la projection. Voir " Sélection d'une source d'entrée" à la page 19 pour plus d'informations.
Recherche auto de la source(Désact.)	Déterminé si le projecteur déetecte automatiquement les sources d'entrée.Lorsque le balayage des sources est sur Activ., le projecteur effectue un balayage des sources d'entrée jusqu'à obtention d'un signal. Si cette fonction n'est pas activée, le projecteur sélectionne la dernière source d'entrée utilisée.

Menu Paramètres avances

FONCTION (valeur ou paramètre par défaut)	DESCRIPTION
Lampe	Alimentation de la lampe (Normal) Sélectionne la lampe du projecteur entre les modes Normal et silencieux. Durée de vie de la lampe Affiche les informations d'heures de la lampe. Voir "Familiarisation avec les heures de la lampe" à la page 43 pour plus d'informations. Réinit. du compteur horsaire Une fois la lampe changée, Sélectionnez Réinit. pour remettre le compteur horsaire de la lampe à « 0 ». Voir "Réinitialiser le compteur de la lampe" à la page 46 pour plus d'informations.
Motif	Grille Appuyez sur ENTER pour afficher le motif grille de test. Il vous aide à ajuster la taille et la mise au point de l'image et vérifier que l'image projetée n'a pas de distorsion. Barre de couleurs Appuyez sur ENTER pour afficher le motif barre de couleurs de test. Vous pouvez afficher ce motif de test pour vérifier que les couleurs vous convenennent.
Filtre à poussière	Durée de vie du filtre à poussière Affiche les informations d'heures du filtre à poussière. Réinit. compt. filtre poussière Réinitialise le compteur du filtre à poussière à « 0 ». Voir "Pour nettoyer le filtre" à la page 42 pour plus d'informations.
Mode Haute altitude (Désact.)	Ce mode convient à l'utilisation du projecteur dans des zones de températures élevées ou en altitude. Voir " Fonctionnement en altitude" à la page 31 pour plus d'informations.
Mot de passer	Mot de passer (Désact.)Permet de restreindre l'utilisation du projecteur aux personnes connaissant le mot de passer. Voir " Utilisation de la fonction de mot de passer" à la page 21 pour plus d'informations.Modifier MPVous serez invite à entrer le mot de passer avant de pouvoir le modifier. Voir "Utilisation de la fonction de mot de passer" à la page 21 pour plus d'informations.
Verrouillage des touches	Verrouille les touches du projecteur ou de la télécommande à l'exception de POWER et EXIT. Voir " Touches de contrôle du verrouillage" à la page 33 pour plus d'informations.
Rétablit tous les param.	Rétablit les paramètres par défaut.Les paramètres suivants sont conservés: Noms des modes utilisateur, Trapèze, Position, Taille H, Phase, Langue, Position du projecteur, Mode Haute altitude, Lampe et Mot de passer.
ISF	Le menu ISF est protégé par mot de passer et seulement accessible par des calibreurs ISF agrés. La ISF (Imaging Science Foundation) a développé des standards reconnus par l'industrie, produits avec soin pour une performance video optimale et a mis en place un programme de formation pour les techniciens et les installateurs pour utiliser ces standards pour obtenir une qualité d'image optimale des périhériques d'affichage video BenQ. Nous recommendons donc que la configuration et le calibrage soit effectuels par un technicien d'installation certifié ISF.Pour plus d'informations, veuillez visiter www.imagingscience.com ou contactez le lieu d'achat du projecteur.

Menu Info

Ce menu vous indique l'etat de fonctionnement actuel du projecteur.

Quelques réglages de l'image ne sont disponibles que lorsque certaines sources d'entrée sont utilisées. Les réglages non disponibles ne s'affichent pas à l'écran.

FONCTION	DESCRIPTION
Source	Indique la source actuelle du signal.
Mode d'image	Indique le mode sélectionné dans le menu Image : bases > Mode d'image.
Résolution	Indique la résolution native de la source d'entrée.
Durée de vie de la lampe	Affiche la durée d'utilisation de la lampe dans les modes Normal et silencieux.
Durée de vie du filtre à poussière	Affiche la durée totale d'utilisation du filtre.

Informations supplémentaires

Entretien du projecteur

Votre projecteur ne nécessite que peu d'entretien. La seule chose à laquelle vous vedez veiller régulierement est la propre de la lentille et le nettoyage ou le remplacement du filtré à poussière. La lampe et le filtré à poussière sont les seules pieces de votre projecteur que vous pouze retarder. Contactez votre revendeur ou le service à la clientèle de BenQ local si le projecteur ne fonctionne pas comme prévu.

Nettoyage de la lentille

Nettoyez la lentille dés que vous remarquez que sa surface est sale ou poussièreuse. Avant de nettoyer la lentille, eteignez le projecteur, débranchez le cordon d'alimentation et laissez le refroidir complètement pendant quelques minutes.

1. Utilisez une bombe d'air compré pour oter la poussière. (Disponible dans les magasins de bricolage ou de photographie.)
2. En cas de saleté persistante ou de marques grasses, utilisez unerosse photographique appropriée ou humidifiez un chiffon doux de produit nettoyant pour lentille pour frottier légèrement la surface.

Ne touchez jamais la lentille avec vos doigs et n'utilise jamais de materiaux abrasifs. Meme les serviettes en papier peuvent endommager la surface de la lentille. Utilisez uniquement une Brosse photographique appropriée, un chiffon doux et une solution nettoyante. N'essayez pas de nettoyer la lentille lorsque le projecteur est allumé ou encore chaud après une utilisation.

Nettoyage du boitier du projecteur

Avant de nettoyer le boitier, eteignez le projecteur, debranchez le cordon d'alimentation et laissez le refroidir complètement pendant quelques minutes.

1. Pour 0ter la poussiere ou la saleté, utilisez un chiffon sec et doux, sans peluche.
2. Pour oter les taches tenaces, humidifiez un chiffon doux à l'aide d'eau et d'un détergent neutre. Ensuite, frottez le boitier.

À éviter : cire, alcohol, benzène, dissolvant ou tout autre détergent chimique. Ces produits pourraient endommager le boîtier.

Entreposage du projecteur

Si vous devez entrepriseser votre projeteur pour une longue durée, procédez comme suit :

1. Assurez-vous que la température et l'humidité de l'emplacement d'entreposage sont conformes aux valeurs recommandées pour l'appareil. Veuillez vous reporter à la page des Caracteristiques de ce manuel ou consulter votre revendeur sur la portée.
2. Rentrez les pieds de réglage.
3. Retireez les piles de la télécommande.
4. Placez le projeteur dans son emballage d'origine ou équivalent.

Transport du projeteur

Pour le transport du projecteur, il est recommendé d'utiliser l'emballage d'origine ou un emballage équivalent. Lorsque vous transportez le projecteur vous-même, utilisez une sacche de transport.

Nettoyage et remplacement du filtré à poussière

Le message à droit s'affiche périodiquement toutes les 500 heures d'utilisation. Vous pouvez utiliser le menu Paramétres avances > Filtré à poussière > Durée de vie du filtré à poussière ou le menu Info > Durée de vie du filtré à poussière pour vérifier la durée d'utilisation du filtré. Si le filtré n'est pas nettoyé, il peut être complètement bouché par la poussière et empêcher une ventilation correcte. Une telle situation pourrait provoquer une surchauffe et un dysfonctionnement du projecteur. Si le filtré du projecteur devient complètement bouché par la poussière, il peut causer une surchauffe à l'intérieur du projecteur.

Pour nettoyer le filtré

1. Éteignez le projecteur s'il est allumé et attendez que les ventilateurs s'arrêtent.

1. Libérez la partie inférieure du couvercle du filtré (côté droit du projecteur) en tirant doucement les pattes sur la partie inférieure du panneau (como illustré).

1. Retirez le couvercle du filtré en soulevant le couvercle desserré verticalément vers le haut puis à l'opposé du boîtier du projecteur.

1. Retirez la grille du filtré à poussière en tirant la patte vers le haut et à l'opposé du projecteur.

1. Utilisez un petit aspirateur (conçu pour les ordinateurs et autres équipements de bureau) ou utilisez un pinceau doux (telle qu'un pinceau de peintre) pour aspirer ou Brosser la poussière.

• Si vous ne parvenez pas à nettoyer le filtré ou s'il est endommagé, remplacez-le.

• Réinstalléz la grille du filtré et le couvercle bien en place.

1. Rebranchez l'alimentation et allumez le projecteur.

Si la grille du filtrne n'est pas bien en place, des messages de rappel seront affichés à l'écran jusqu'à l'appui sur ENTER à a selection de OK.
- Le projecteur s'arrête automatiquement après quelques minutes si rien n'est fait. Remettez le filtré et le couvercle bien en place, puis allumez le projecteur à nouveau.

Réinitialiser le compteur du filtré

Ne réinitialisez pas le compteur du filtré si le filtré n'a pas été remplaced.

1. ÀpRES le logo de démarrage, appuyez sur MENU, puis appuyez sur / jusqu'à la seLECTION du menu Paramétres avances.
2. Appuyez sur pour selectionner Filtre a poussiere et appuyez sur ENTER. La page Filtre a poussiere s'affiche.
3. Sélectionnez Réinit. compte, filtré poussière et appuyez sur ENTER. Un message d'advertissement s'affiche pour vous demander si vous souhaiter réinitialiser le compteur de la lampe. Sélectionnez Réinit. et appuyez sur ENTER. Le compteur du filtré sera réinitialisé à « 0 »

Ne le réinitialisez pas si le filtrne n'est pas nouveau ou s'il n'a pas été remplaced ; cela présente des risques de dommages.

Informations relatives à la lampe

Familiarisation avec les heures de la lampe

Lorsque le projecteur fonctionne, la durée d'utilisation de la lampe (en heures) est calculée automatiquement par le compteur intégré. La méthode de calcul de l'équivalent heures lampe est la suivante:

Équivalent heures lampe

= 1 (heures d'utilisation en mode silencieux) +3 / 2 (heures d'utilisation en mode Normal)

Voir "Régler Alimentation de la lampe en silencieux" ci-dessous pour plus d'informations sur le mode silencieux.

Pour obtenir les informations d'heures de la lampe.

1. Appuyez sur MENU, puis appuyez sur ▶ jusqu'à la sélection du menu Paramétres avances.
2. Appuyez sur pour selectionner Lampe et appuyez sur ENTER. La page Lampe s'affiche.
3. Sélectionnez Durée de vie de la lampe et appuyez sur ENTER pour afficher la page Durée de vie de la lampe.
4. Pour quitter le menu, appuyez sur MENU.

A propos de Durée de vie rest.:

Durée de vie rest. affiche le pourcentage de durée de vie restante de la lampe.

La méthode de calcul de la durée est la suivante :

Durée restante = [1 - (Heures lampe totes / 3000)] × 100%

Augmenter la durée de vie de la lampe

La lampe de projection est un consommable qui habituellement peut durer jusqu'à 2000 à 3000 heures avec une utilisation appropriée. Pour avoir une durée de vie de la lampe aussi longue que possible, vous pouvez effectuer les réglages suivants via le menu à l'écran.

- Régler Alimentation de la lampe en silencieux

L'utilisation du mode silencieux réduit le bruit de l'appareil et sa consommation. Lorsque le mode silencieux est activé, l'émission lumineuse est réduite, ce qui créée des images plus sommes.

Régler le projecteur en mode silencieux estend également la fonction de fermeture automatique du compteur de la lampe. Pour régler le mode silencieux, allez au menu Paramètres avancés > Lampe > Alimentation de la lampe et appuyez sur / .

Parametre Arrêt auto.

Cette fonction permet au projecteur de s'eteindre automatiquement si aucune source d'entrée n'est détectee après un certain temps.

Pour régler le mode Arrêt auto., allez au menu Configuration système > Arrêt auto. et appuyez sur / pour sélectionner une durée. Le délambda peut être compris entre 5 et 30 minutes (par paliers de 5 minutes). Si les délaiss prédéfinis ne sont pas adaptés à votre presentation, Sélectionnéz Désactiver. Le projecteur ne s'eteindra pas automatiquementpendant une certaine période.

Quand remplacer la lampe

Lorsque le LAMP (Voyant de la lampe) est rouge ou qu'un message conseillant de replacer la lampe s'affiche, installez une nouvelle lampe ou consultez votre revendeur. L'utilisation d'une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projeteur, voir une explosion.

Lorsque la lampe est trop chaude, le LAMP (Voyant de la lampe) et le TEMP (Voyant d'advertissement de surchauffe) s'allument. Mettez le projecteur hors tension et laissez-le refroidir pendant 45 minutes. Si le voyant de la lampe ou de la température reste allumé à la mise sous tension du projecteur, consultez votre revendeur. Voir "Voyants" à la page 47 pour plus d'informations.

Les messages d'advertissement suivants s'affichent pour vous rappeler de replacer la lampe.

État	Message
La lampe a déjà fonctionné pendant 2000 heures. Pour un résultat optimal, installez une nouvelle lampe. Si le projecteur fonctionne généralement en mode Silencieux (voir "Familiarisation avec les heures de la lampe" à la page 43), il peut continuer à fonctionner jusqu'à ce que l'advertissement de 2950 heures apparaisse. Appuyez sur ENTER pour ignorer le message.	AVERTISSEMENT AVIS : commander nouvel. Lampe Lampe > 2000hrs OK
La lampe a déjà fonctionné pendant 2980 heures. Il est conseilé de replacer la lampe lorsqu'elle a atteint cette durée de vie. La lampe est un consommable. La luminosité de la lampe diminue sur la durée. Ce phénomène est tout à fait normal. La lampe peut être replacée dès que vous remarque une diminution significative de la luminosité. Si la lampe n'a pas été replacéeAAParavant, vous devriez le faire après 2950 heures d'utilisation. Appuyez sur ENTER pour ignorer le message.	AVERTISSEMENT AVIS : commander nouvel. Lampe Lampe > 2960hrs OK
La lampe a déjà fonctionné pendant 3000 heures. La lampe DOIT estre replacée pour que le projecteur puisse fonctionner correctement. Appuyez sur ENTER pour ignorer le message.	AVERTISSEMENT AVIS : replacer la lampe Durée utilisation lampe dépassée Remplacer lampe (voir manuel), puis réinitialiser le compteur de la lampe OK

Remplacement de la lampe

Pour éviter tout risque d'électrocution, mettez toujours le projecteur hors tension et débranchez le cordon d'alimentation avant de proceur au remplacement de la lampe.

Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe.

Pour éviter de vous blesser les doigts et d'endommager les composants internes, procédez avec précaution lors du retrait des débris de verre de la lampe.

Pour éviter de vous blesser les doigs et/ou de déterminer la qualité de l'image en touchant la lentille, évitez de toucher le compartment vide une fois la lampe retiree.

Cette lampe contient du mercure. Mettez la lampe au rebut conformément aux réglementations locales relatives à l'élimination des déchets dangereux.

1. Éteignez le projecteur et débranchez-le de la prise murale. Éteignez tous les apparéils connectés et débranchez les autres câbles. Voir " Éteindre le projecteur" à la page 34 pour plus d'informations.
2. Soulevez légèrement le projecteur. Desserrez les vis du couvercle de la lampe (situé sur le côte gauche).

1. Retirez le couvercle de la lampe.

1. Desserrez les vis qui maintainnent la lampe dans le projecteur. Si les vis ne sont pas complètement desserries, elles pouraient blesser vos doigs. Il est fortement recommendé d'utiliser un tournevis à tete magnétisée pour ne pas laisser tomber la vis.

1. Retirez doucement la lampe du projecteur.

Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur. Pour éviter de vous blesser les doigts et d'endommager les composants internes, précédez avec précaution lors du retrait des débris de verre de la lampe.

3 Conservez la lampe hors de portée des enfants et à l'écart de tout risque d'éclaboussure d'eau et de toute source de chaleur ou inflammable.
N'introduisez pas votre main à l'intérieur du projecteur lors du retrait de la lampe. Vous risqueriez de toucher des composants optiques du boîtier et du même coup de provoquer une distorsion des images.

1. Insérez la nouvelle lampe. Assurez-vous qu'elle est poussée entièrement et fermement en place.
2. Serrez les vis qui maintainennent le boitier de la lampe.

Prenez soin de ne pas trop serrer les vis.

Des vis mal serrées peuvent être à l'origine d'une mauvaise connexion, susceptible d'entrainer des dysfonctionnements au niveau du projecteur.
8. Réinstallé le couvercle de la lampe.

1. Serrez les vis du couvercle de la lampe.
2. Rebranche l'alimentation et rallumez le projecteur.

Réinitialiser le compteur de la lampe

Ne réinitialisiez pas le compteur de la lampe si la lampe n'a pas été remplacée ; cela présente des risques de dommages.

1. ÀpRES le logo de démarriage, appuyez sur MENU, puis appuyez sur «/» jusqu'à la seLECTION du menu Paramétres avancés.
2. Appuyez sur pour selectionner Lampe et appuyez sur ENTER. La page Lampe s'affiche.
3. Sélectionnez Réinit. du compteur hora et appuyez sur ENTER. Un message d'ajtestement s'affiche pour vous demander si vous souhaiter réinitialiser le compteur de la lampe. Sélectionnez Réinit. et appuyez sur ENTER. Le compteur de la lampe sera réinitialisé à « 0 »

Voyants

Trois voyageurs indiquent l'etat du projecteur. Consultez ce qui suit pour des informations sur les voyageurs. En cas de problème, eteignez le projecteur et contactez votre revendeur.

Lorsque le projecteur est dans un état normal, ...

Alimentation	Temp	Lampe	État et description
Rouge	Rouge	Rouge	Interrupteur d'alimentation principal activé
Orange	Désact.	Désact.	Mode veille
Vert Clignotant	Désact.	Désact.	Mise en marche
Vert	Désact.	Désact.	Fonctionnement normal
Orange Clignotant	Désact.	Désact.	90 secondes de refroidissement sont nécessaires au projecteur car il n'a pas été correctement mis hors tension et la phase de refroidissement n'a pas eu lieu. Le projecteur doit refroidir pendant 90 secondes après sa mise hors tension.

Lorsque le projecteur est dans un état anormal, ...

Alimentation	Temp	Lampe	État et description
Désact.	Désact.	Rouge	• La lampe a été endommagée. Veuillez contacte le service à la clientèle local de BenQ pour l'achat d'une nouvelle lampe.
Orange	Désact.	Rouge	• La lampe est mal fixée. • La lampe a été endommagée. Veuillez contacte le service à la clientèle local de BenQ pour l'achat d'une nouvelle lampe.
Désact.	Rouge	Désact.	Mauvais fonctionnement des ventilateurs.	Le projecteur s'est étant automatiquement. Si vous tentez de redémarrer votre projecteur, celui-ci va de nouveau s'éteindre. En pareil cas, contactez votre revendeur.
Désact.	Rouge	Rouge
Désact.	Rouge	Vert
Désact.	Rouge	Orange
Désact.	Vert	Rouge	Erreur de capteurs des ventilateurs
Désact.	Vert	Orange	Les ventilateurs de tourne paspendant la mise en marche.
Désact.	Orange	Rouge
Rouge	Rouge	Rouge	Erreur de condition thermique
Rouge	Rouge	Vert
Rouge	Rouge	Orange
Vert	Rouge	Rouge
Vert	Rouge	Vert
Vert	Rouge	Orange
Orange	Rouge	Rouge	La température interne est trop élevé.
Orange	Rouge	Vert	• La ventilation en entrée ou la ventilation en sortie est bloquée. • Le projecteur peut être dans un emplacement ma ventilé. • La température ambiente peut être trop élevé.
Orange	Rouge	Orange
Désact.	Orange	Vert	Le filtré à poussière est très bouché par la poussière. Le projecteur va s'arrête.

Dépannage

Problème	Origine	Solution
Le projecteur ne s'allume pas.	Le cordon d'alimentation n'almente pas l'appareil en électricité.	Branchez le cordon d'alimentation dans la prise secteur située à l'arrière du projecteur et branchez-le dans la prise secteur. Si la prise secteur est dotée d'un interrupteur, assurez-vous que celui-ci est activé. (See page 19)
	L'interrupteur d'alimentation n'est pas activé.	Activez l'interrupteur d'alimentation. (See page 19)
	Nouvelle tentative de mise sous tension du projecteur durant la phase de refroidissement.	Attendez que la phase de refroidissement soit terminée.
	Le couvercle de la lampe est mal fixé.	Fixez correctement le couvercle de la lampe. (See page 44)
Pas d'image.	La source video n'est pas sous tension ou est mal connectée.	Mettez la source video sous tension et vérifie si le cable de signal est bien connecté. (See page 16)
	Le projecteur n'est pas connecté correctement à la source d'entrée.	Vérifiez son raccordement. (See page 16)
	Le signal d'entrée n'a pas été selectionné correctement.	Séléctionnez le bon signal d'entrée à l'aide des boutons Source sur la télécommande ou SOURCE sur le projecteur. (See page 19)
L'image est instable.	Les cables de connexion de sont pas fermement connectés au projecteur ou à la source de signal.	Connectez correctement les cables aux prises appropriées. (See page 16)
L'image est brouillée.	L'objectif de projection n'est pas correctement régle.	Réglez la mise au point de l'objectif à l'aide de la molette correspondante. (See page 20)
	Le projecteur et l'écran ne sont pas alignés correctement.	Ajustez l'angle de projection, l'orientation, et si nécessaire, la hauteur de cet appariel. (See page 23)
La télécommande ne fonctionne pas correctement	Les piles sont usées.	Remplacez les deux piles avec de nouvelles piles. (See page 6)
	Il y a un obstacle entre la télécommande et l' appariel.	Retirez l'obstacle. (See page 6)
	Vous vous tenez trop loin du projecteur.	Tenez-vous à moins de 8 mètres du projecteur. (See page 6)

Caracteristiques

Toutes les caractéristiques peuvent être modifiées sans notification préalable.

\section*{Caracteristiques optiques}

Système de projection Systeme à une puce DLP™.

Puce DMD DLP 0,95" (1920 x 1080)

Objectif F=2,4 à 2,7,f=38,87 à 46,63 mm

Taille de I'ecran de projection 41" à 300"

Lampe 200W

Caracteristiques electriques

Compatibilité PC: 640 × 400 à 1920 × 1080 (16:9)

Espace couleur Gamme couleur >55% NTSC

Prises

Entrée RVB analogue: BNC × 5

HDMI (V.1.2) × 2

Vidéo composantes (Y/ CB/ CR, Y/ PB/ PR) x 1

Vidéo composantes (Y/ CB/ CR, Y/ PB/ PR) × 1 (partagé avec BNC)

Video composite × 1

S-Video × 1

Sortie 12 V CC (Max 0,5A)

Commande Connecteur série : MINI DIN RS232 à 8 broches

Caracteristiques generales

Poids du projecteur 9,6 kg (21,2 lb)

Alimentation 100 à 240 V AC, 3,2 A, 50 - 60 Hz (Automatique)

Consommation Max. 340 W

Température de fonctionnement De 0^ à 35^ , au niveau de la mer

Humidité en fonctionnement 10% à 90% (sans condensation)

Altitude de fonctionnement 0 à 1499 m, de 0^ à 35^

1500 à 3000 m, de 23^ à 30^ (avec Mode Haute altitude activé)

-20°C à 60°C / -4°F à 140°F

Humidité de stockage 10% - 90%

Dimensions

492× 180× 420mm (L× H× P)

Unité: mm

Fréquences de fonctionnement

Fréquences de fonctionnement pour l'entrée RGBHV (signaux PC analogiques ou numériques)

Format	Résolution	Fréquence de rafraîchissement (Hz)	Fréq. H. (KHz)	Fréq. pixels (MHz)
720 x 400	720 x 400	70	31,469	28,322
	720 x 400	85	37,9	35,5
640 x 480	640 x 480	60	31,469	25,175
		72	37,861	31,5
		75	37,5	31,5
		85	43,269	36
800 x 600	800 x 600	50	31,3	32,051
		56	35,156	36
		60	37,879	40
		72	48,077	50
		75	46,875	49,5
		85	53,674	56,25
848 x 480	848 x 480	60	31,02	33,75
1024 x 768	1024 x 768	60	48,363	65
		70	56,476	75
		75	60,023	78,75
		85	68,677	94,5
1152 x 864	1152 x 864	75	67,5	108
1280 x 768	1280 x 768	60	47,396	68,25
		60	47,776	79,5
		75	60,289	102,25
		85	68,633	117,5
1280 x 960	1280 x 960	60	60	108
		85	85,938	148,5
1280 x 1024	1280 x 1024	60	63,981	108
		75	79,976	135
		85	91,146	157,5
1360 x 768	1360 x 768	60	47,712	85,5
1400 x 1050	1400 x 1050	60	64,744	101
		60	65,317	121,75
		75	82,278	156
1440 x 900	1440 x 900	60	55,469	88,75
		60	59,935	106,5
		75	70,635	136,75
		85	80,43	157
1600 x 1200	1600 x 1200	60	75	162
1680 x 1050	1680 x 1050	60	64,674	119
		60	65,29	146,25
1920 x 1200	1920 x 1200	60	74,038	154

Fréquences de fonctionnement pour l'entrée HDMI

Format	Résolution	Fréquence de rafraîchissement (Hz)	Fréq. H. (KHz)	Fréq. pixels (MHz)
480/60i	720 x 487	59,94	15,734	13,5
480/60p	720 x 483	59,94	31,469	27
576/50i	720 x 576	50	15,625	14,75
576/50p	720 x 576	50	31,25	29
720/50p	1280 x 720	50	37,5	75,25
720/60p	1280 x 720	60	45	74,25
1080/50i	1920 x 1080	50	28,125/31,25	74,25/72
1080/60i	1920 x 1080	59,94/60	33,716/33,75	74,175/74,25
1080/24P	1920 x 1080	23,98/24	26,978/27	74,175/74,25
1080/25P	1920 x 1080	25	28,125	74,25
1080/30P	1920 x 1080	29,97/30	33,716/33,75	74,175/74,25
1080/50P	1920 x 1080	50	56,25	148,5
1080/60P	1920 x 1080	59,94/60	67,433/67,5	148,35/148,5

Fréquences de fonctionnement pour EDTV et HDTV (via les entrées composantes et RGBHV)

Format	Résolution	Fréquence de rafraîchissement (Hz)	Fréq. H. (KHz)	Fréq. pixels (MHz)
480/60i	720 x 487	59,94	15,734	13,5
480/60p	720 x 483	59,94	31,469	27
576/50i	720 x 576	50	15,625	14,75
576/50p	720 x 576	50	31,25	29
720/50p	1280 x 720	50	37,5	75,25
720/60p	1280 x 720	60	45	74,25
1080/50i	1920 x 1080	50	28,125/31,25	74,25/72
1080/60i	1920 x 1080	59,94/60	33,716/33,75	74,175/74,25
1080/24P	1920 x 1080	23,98/24	26,978/27	74,175/74,25
1080/25P	1920 x 1080	25	28,125	74,25
1080/30P	1920 x 1080	29,97/30	33,716/33,75	74,175/74,25
1080/50P	1920 x 1080	50	56,25	148,5
1080/60P	1920 x 1080	59,94/60	67,433/67,5	148,35/148,5

Fréquences de fonctionnement pour les entrées Video et S-Video

Format	Résolution	Fréquence de rafraîchissement (Hz)	Fréq. H. (KHz)	Fréq. pixels (MHz)
NTSC 3.58	-	59,94/60	15,734/15,75	3,58
NTSC 4.43	-	59,94/60	15,734/15,75	4,43
PAL-B/G	-	50	15,625	4,43
PAL M	-	59,94/60	15,734/15,75	3,58
PAL N	-	50	15,625	3,58
PAL 60	-	59,94/60	15,734/15,75	4,43
SECAM	-	50	15,625	4,25/4,41
