MODE D'EMPLOI PRIMO TH WHITE THOMSON

Preparation et assemblage de la porte du meuble (non fournie) 10

Réglage de la tension du reassert de la porte 11

Raccordement à l'alimentation en eau 13

Application de la bande de condensation 14

Mise à niveau 14

FONCTIONNEMENT 14

Recommendations et mises en garde generales 15

Chargement des paniers. 15

Utilisation de l'adoucisseur d'eau 19

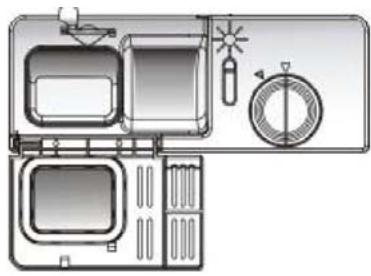

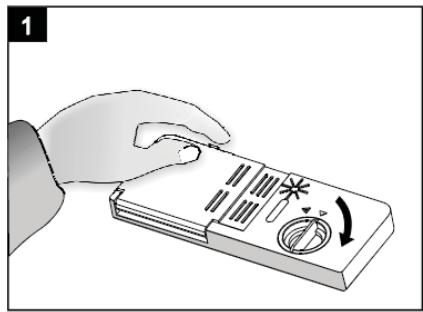

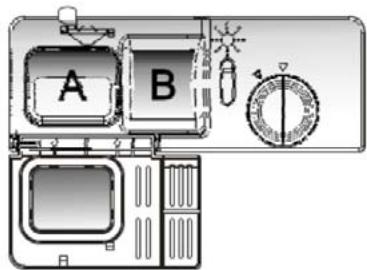

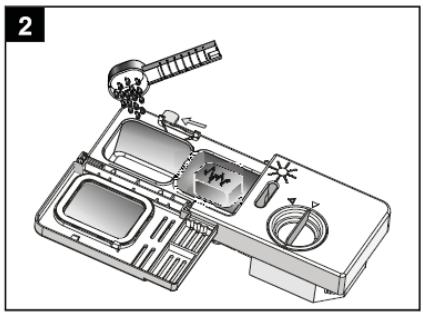

Utilisation du liquide de rinçage et distributeur de dédTergent 21

Programmes de lavage 23

Demarrage du lave-vaisselle 24

NETTOYAGE ET ENTRETIEN 26

Nettoyage du dispositif de filtrage 26

Nettoyage de la porte 26

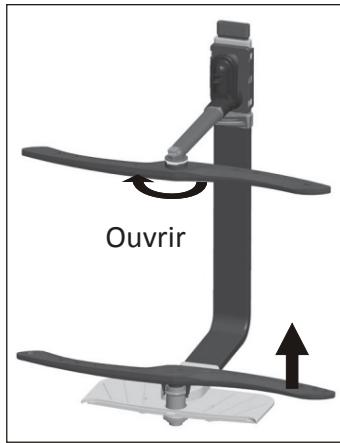

Nettoyage des bras d'aspersion 27

Précautions contre le gel 27

GUIDE DE DÉPANNAGE 27

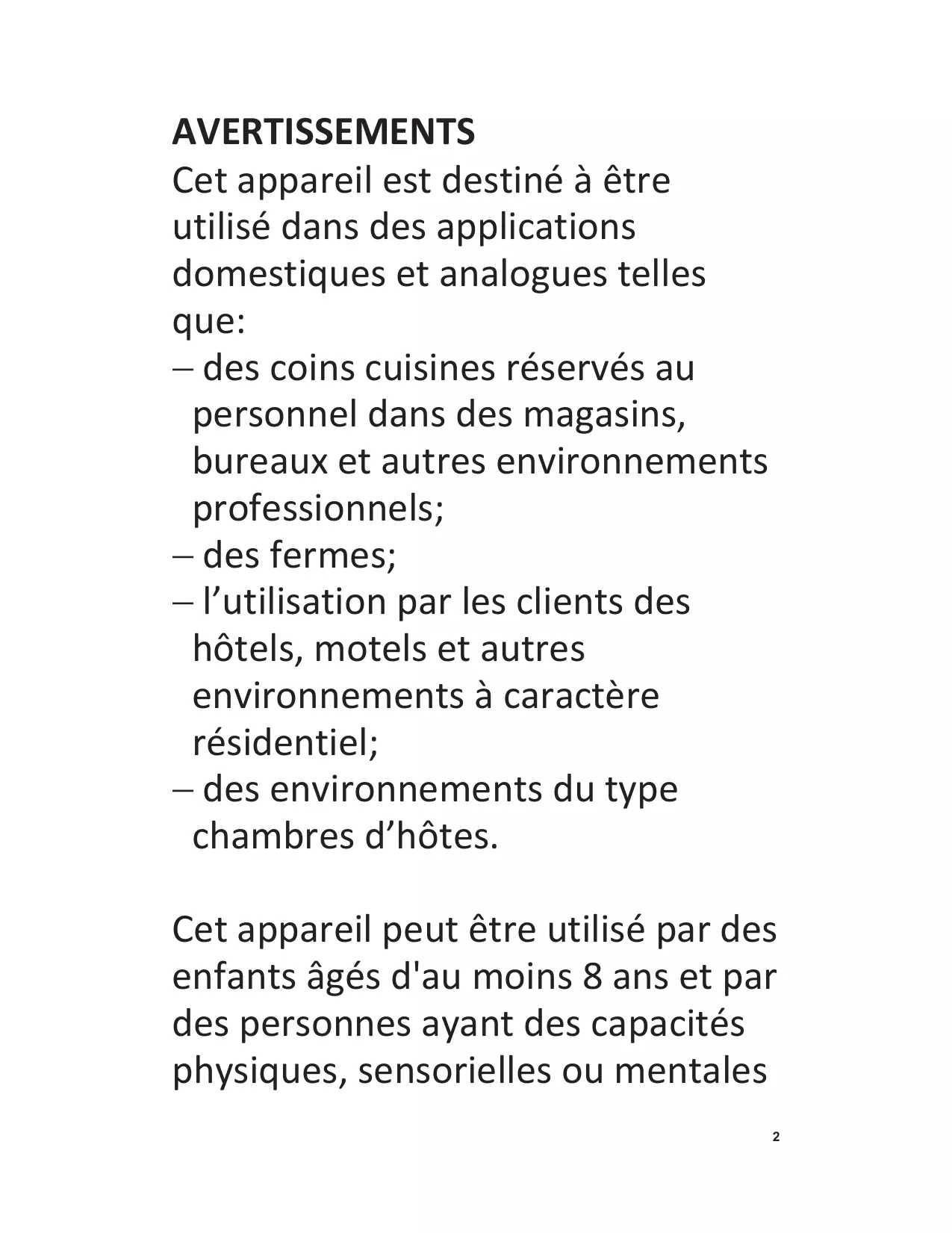

Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnement professionnels;
• des fermes;
• l'utilisation par les clients des hôtels, motels et autres environnementés à caractère résidentiel;
• des environnementés du type chambres d'hôtes.

Cet apparueil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales

réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveilled(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont eté données et si les risques encourus ont eté appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants sans surveillance.

Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

Les détails concernant la méthode

et la fréquence du nettoyage sont définis en page 26&27 dans la section de “NETTOYAGE ET ENTRETIEN”.

Il convient que la porte ne soit pas laissée en position ouverte dans la mesure où cela pourrait préserver un danger de basclement.

MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

Les ensembles de raccordement neufs fournis avec l'appareil doivent être utilisés; il convient de ne pas réutiliser les ensembles de raccordement usagés. Les informations sur la façon de

charger le lave-vaisselle sont définies en pages 15&19 dans la section "CHARGEMENT DES PANIERS".

La pression minimale admissible pour l'arrivée d'eau est de 0.04 MPa.

La pression maximale admissible pour l'arrivée d'eau est de 1 MPa.

La fiche de prise de courant doit demeurer facilement accessible après l'installation de l'appareil. Le nombre maximal de couverts à laver par ce lave-vaissele est de 14 couverts.

En ce qui concerne les informations détaillées sur la méthode de la fixation et les dimentions nécessaires, reféréz-vous dans la section "INSTALLATION".

Nos emballages / produits peuvent faire l'objet d'une consigne de tri, pour en savoir plus: www.quefairedemesdechets.fr

INSTRUCTIONS IMPORTANTES DE SECURITÉ

• Le lave-vaisse ne doit être utilisé que pour le lavage de la vaisse et des ustensiles de cuisine.
• Ne déconnectez jamais l'appareil du réseau électrique en tirant sur le cable d'alimentation, saisissez toujours la prise.
• Ne touchez jamais le lave-vaisselle lorsque vous étés pieds nus ou que vous avez les mains ou les pieds mouillés.
• N'ouvre pas la porte durant un cycle de lavage car de la vapeur et de l'eau chaude pourraient'être éjectées du lave-vaisse.
• Si vous souhaitez vous débarrasser d'un apparéil en fin de vie compteant une serrure / un loquet sur la porte, veillez à ce que celui-ci soit désactivé afin d'éviter que des enfants ne se retrouvent enfermés à l'intérieur en jouant.
• Ne laisses pas les enfants grimper sur la porte du lave-vaiselle et ne mettez aucune objet lourd sur la porte lorsqu'elle est ouverte; cela risquerait de déséquilibrer l'appareil.

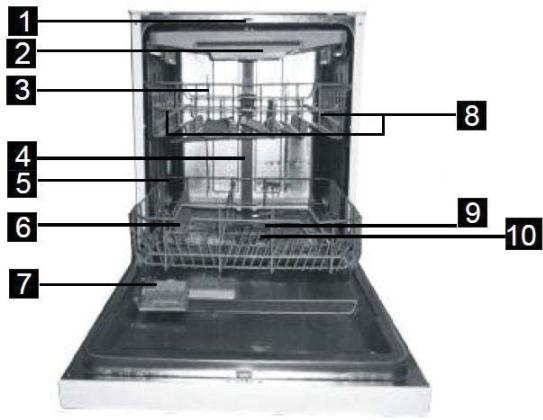

DESCRIPTION

Vue avant (Intérieur)

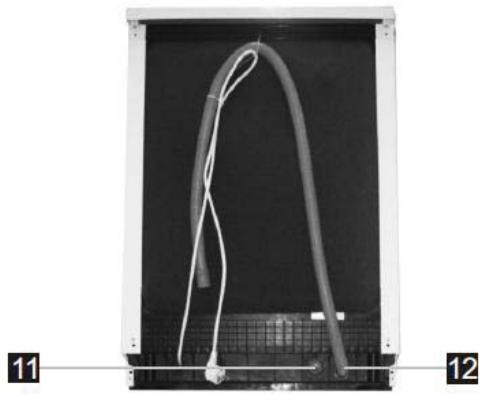

Vue arrière

1. Bras d'aspersion supérieur
2. Étagère à couverts
3. Panier supérieur
4. Tuyau interne
5. Panier inférieur
6. Réservoir de sel
7. Distributeur de détergent et de

liquide derinçage

1. Étagère portetasses
2. Bras d'aspersion inférieur
3. Dispositif de filtrage
4. Valve d'arrivée d'eau
5. Tuyau de vidange

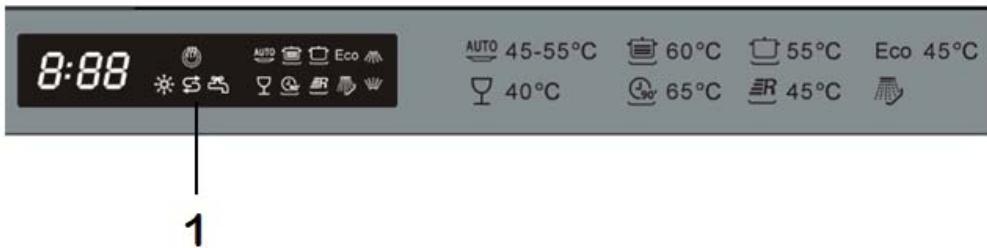

Panneau de Contrôle

Présentation

Côté gauche du panneau de contrôle

1. Affichage

2. Affiche la durée du programme de lavage et les indicateurs lumineux :

Auto

Intensif

Normal

Eco

Verres

90 min

Express

Rinçae

• Affiche la durée avant le départ différé, la dureté de l'eau et les codes d'erreur.
• Affiche les indicateurs lumineux de statuts

Alerte d'arrivee d'eau

Remplissage du liquide de rençage

Remplissage du compartment de sel

• Affiche les indicateurs lumineux des deux bras d'aspersion :

Désigné le programme de lavage du panier supérieur ( ) ou inférieur ( ).

• Affiche l'indicateur lumineux du séchage supplémentaire

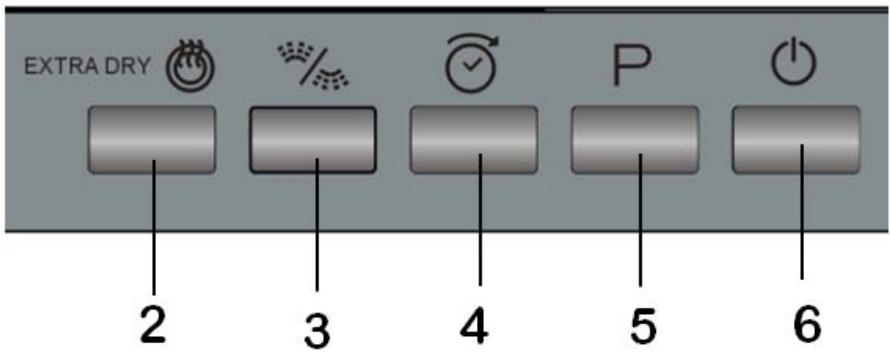

Boutons sur le côté droit du panneau de contrôle

1. Séchage supplémentaire

1. Double aspersion

2. Cette fonction vous permet de seLECTIONner l'aspersion au niveau du panier supérieur (A) ou inférieur (B) pour le programme de lavage.

3. Départ différé

4. P:Programme de lavage
5. Alimentation

AVANT D'INSTALLER VOTRE LAVE-VAISSELL

Avant de brancher le lave-vaisselle à l'alimentation, vérifie que la tension indiquée sur la plaque signalétique de votre lave-vaisselle correspond à la tension de votre domicile.

Cet apparéil doit être relié à la terre. Le fabricant n'est pas responsable pour les dommages se produit à cause de l'utilisation de l' apparéil sans mise à la terre.

AVERTISSEMENT : Coupe l'alimentation électrique avant de procéder à l'installation du lave-vaisselle.

INSTRUCTIONS D'INSTALLATION

Ce lave-vaisse peut etre installe n'importe ou dans voite cuisine a partir du moment ou vous disposez d'assez d'espace pour le brancher et le relier aux canalisations d'arrivee et de sortie d'eau.

Pour des raisons de sécurité, n'utilise pas de rallonge avec cet apparéil.

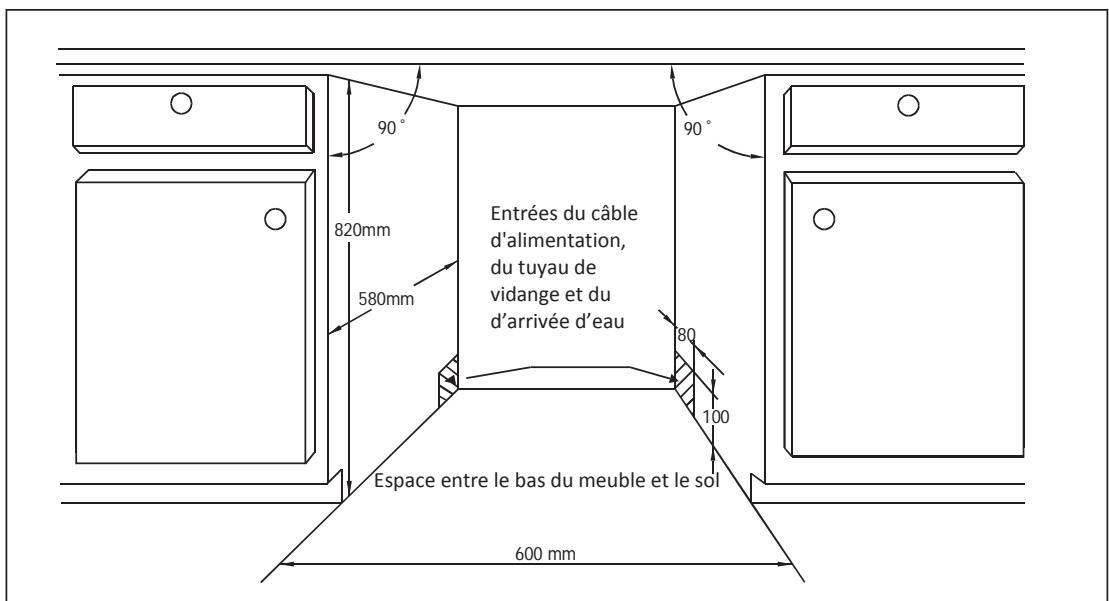

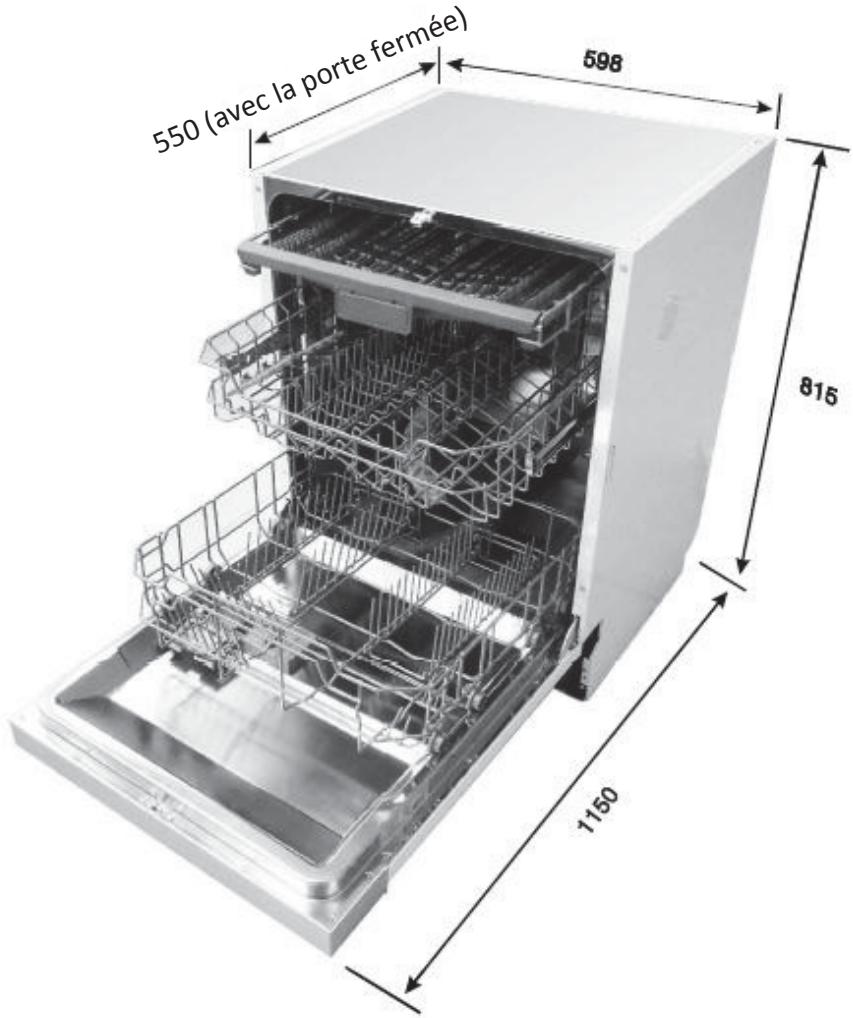

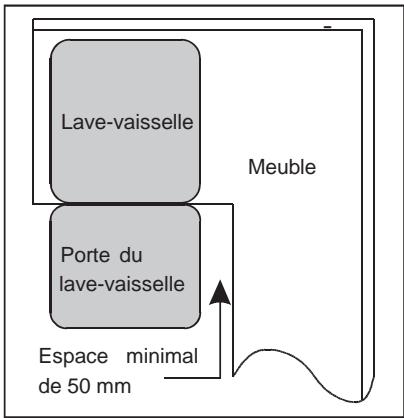

Conditions requises pour l'encastrement de l'appareil

Il doit y avoir un écart d'au moins 50 mm entre le côte de la porte du lave vaiselle et

le mur ou le meuble à proximité.

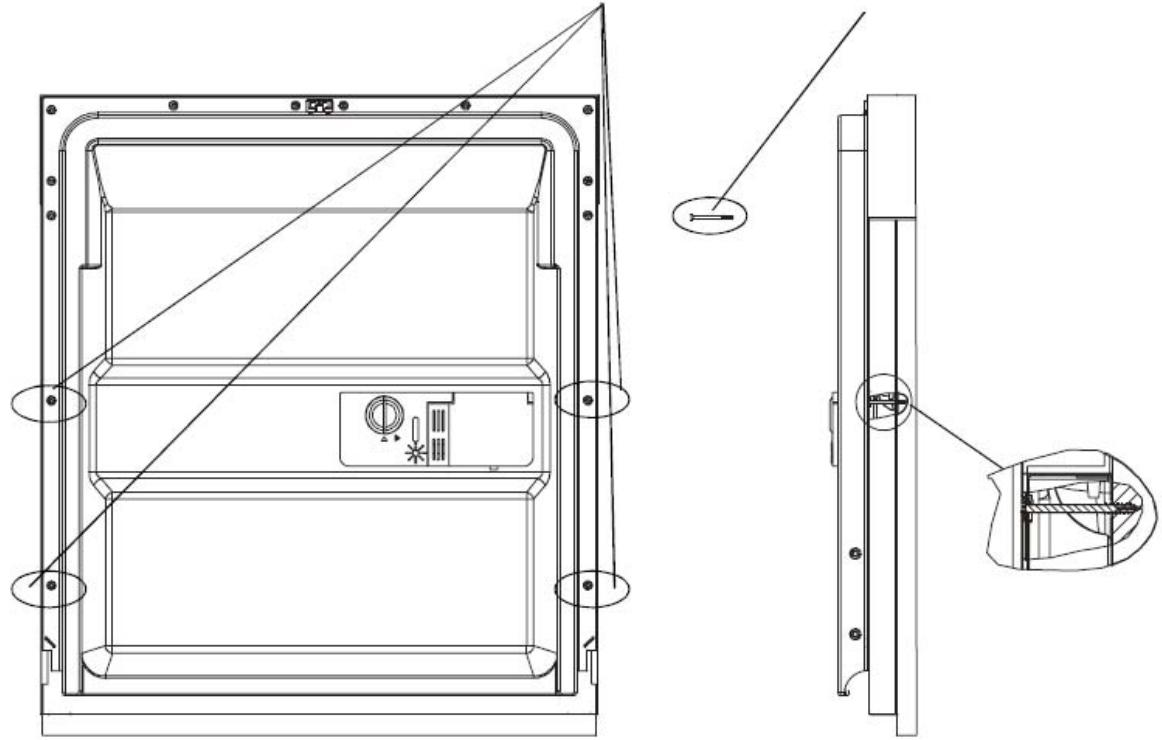

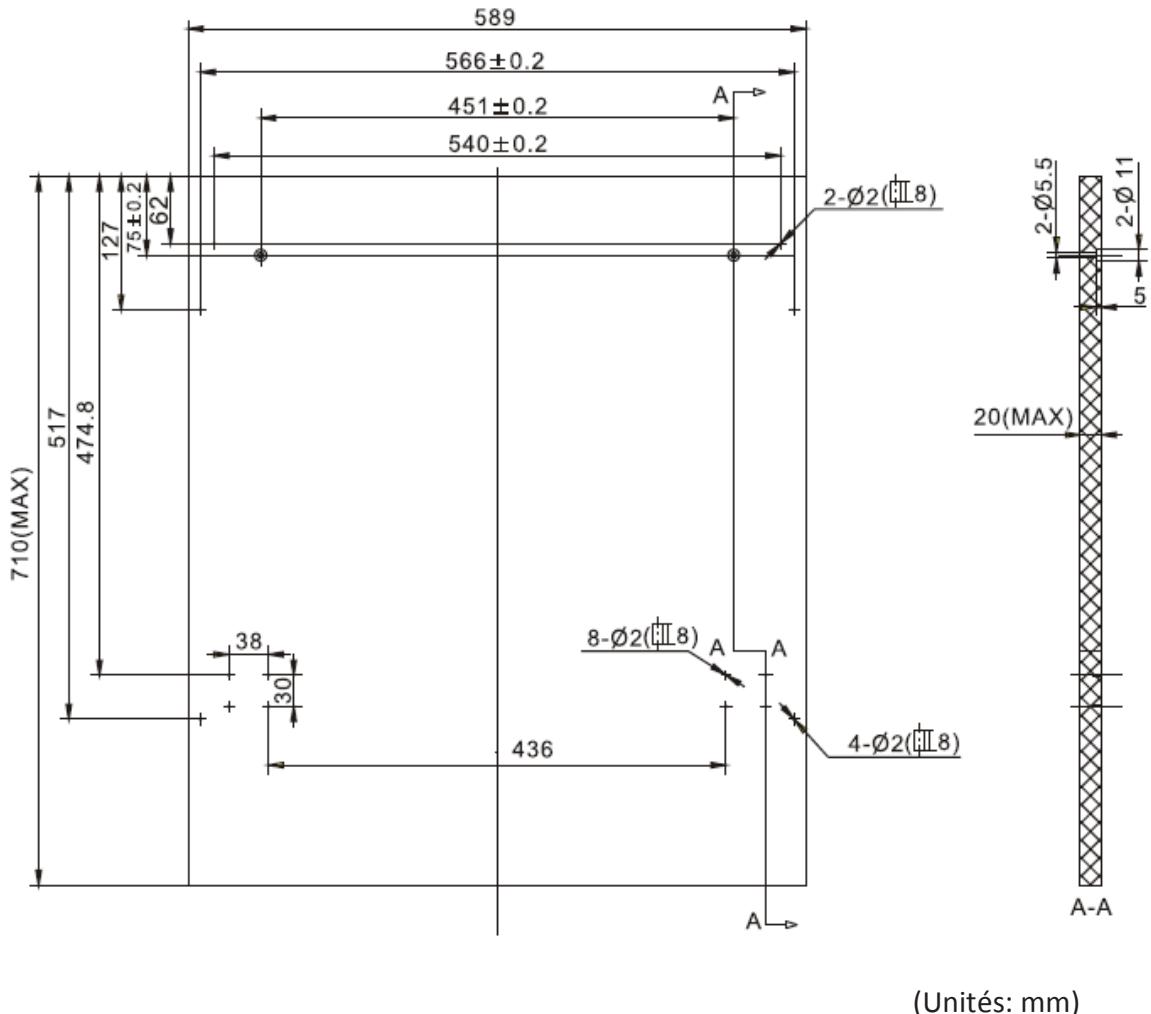

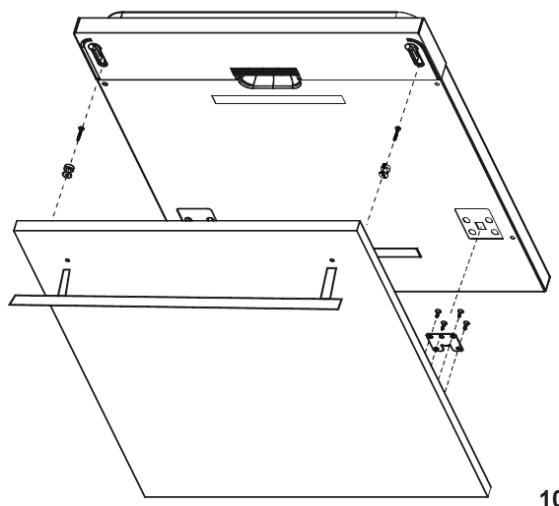

Préparation et assemblage de la porte du meuble (non fournie)

1. Utilisez le schéma d'installation ci-dessus pour marquer les trouss puis percer les trouss dans la porte du meuble.
2. Fixez la porte décorative sur la porte du lave-vaisselle avec les vis, boulons et supports fournis.

1. Retirez les quatre vis de l'intérieur de la porte du lave-vaisselle et fixez la porte du meuble à la porte du lave-vaisselle en insérant les quatre longues vis puis en les serrant.

Quatre vis Utilisez les quatre longues vis

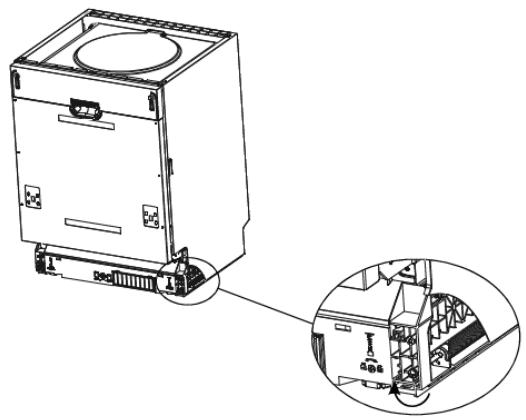

Réglage de la tension des ressorts de la porte

La porte du lave-vaiselle est fixée à des reissorts. Il sont régés à l'usine pour garantir qu'ils soient correctement tendus, afin que la porte puisse être ouverte et fermée en douceur.

• Une fois que la porte du meuble a eté fixée, vous devrez régler la tension des ressorts de la porte.
• Utilisez une clé Allen (non fournie) pour faire pivoter la vis de réglage ou serrer ou desserrer le cable d'acier.
• La tension des ressorts est correcte lorsque :

a) La porte reste à l'horizontal lorsqu'elle est complètement ouverte.
b) Vous âtes en mesure de fermer facilement la porte.

AVERTISSEMENT : Un mauvais réglage des ressorts de la porte risque d'endommager l'appareil.

Raccordement à l'alimentation en eau

Tuyau d'arrivée d'eau (alimentation en eau froide)

Le tuyau d'arrivée d'eau de la machine se termine par un

connecteur femelle de 3 / 4'' . La canalisation doit donc composer un connecteur maje similaire ainsi qu'un robinet d'arrêt à proximité.

Vissez le connecteur croit du tuyau d'arrivée au robinet et serrez

fermement; les rondelles doivent impérativement être bien en place à chaque extrémité du tuyau.

Pression d'eau

Pour que l'appareil fonctionne parfaitement, la pression d'arrivée d'eau doit être comprise entre 0,04 MPa et 1MPa. L'arrivée d'eau se contrôle au moyen d'un "interrupteur de pression"; ainsi, si la pression des canalisations n'est pas assez forte, le lave-vaisselle mettra plus de temps à se replir et pourra ne pas fonctionner.

AVERTISSEMENT: Refermez le robinet après usage.

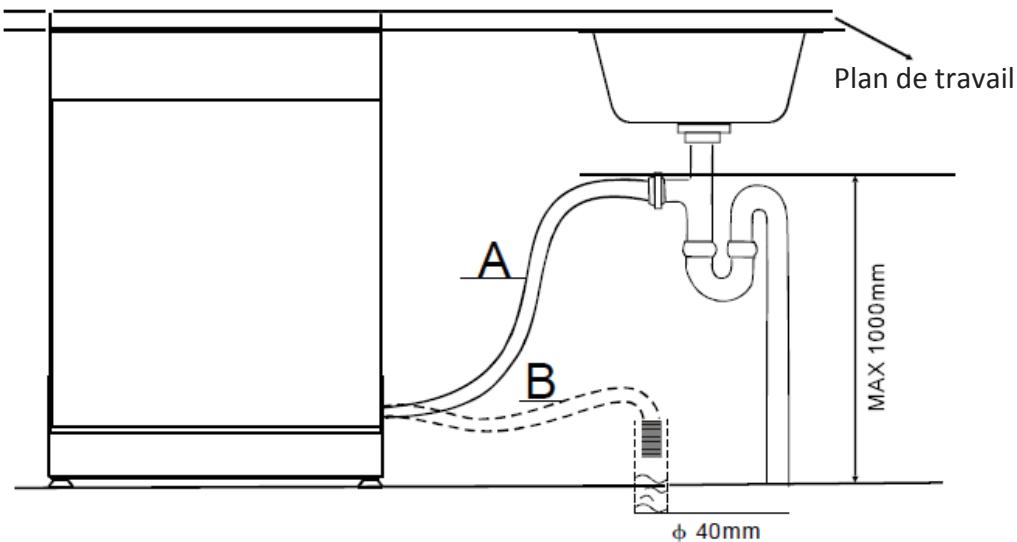

Raccordement à l'évacuation d'eau

Insérez le tuyau de vidange dans un tuyau d'évacuation ou une colonne d'évacuation.

L'extrémité du tuyau doit être raccordée à un tuyau d'évacuation dont la hauteur maximale doit être de 1000 mm au-dessus de la base du lave-vaisse. L'extrémité du tuyau ne doit pas être plongée dans l'eau pour éviter tout risque de reflux. Le diamètre de la colonne d'évacuation doit être d'au moins 40 mm afin de permettre une entrée d'air autour de l'extrémité du tuyau d'évacuation.

Si des fuites sont détectées, coupez immédiatement l'alimentation en eau et vérifie tous les raccords de tuyaux. Resserrez les raccords si nécessaire.

Si, pour une raison quelconque, vous n'êtes pas en mesure d'arrêtier la fuite vous-même, veuillez consulter un plombier qualifié.

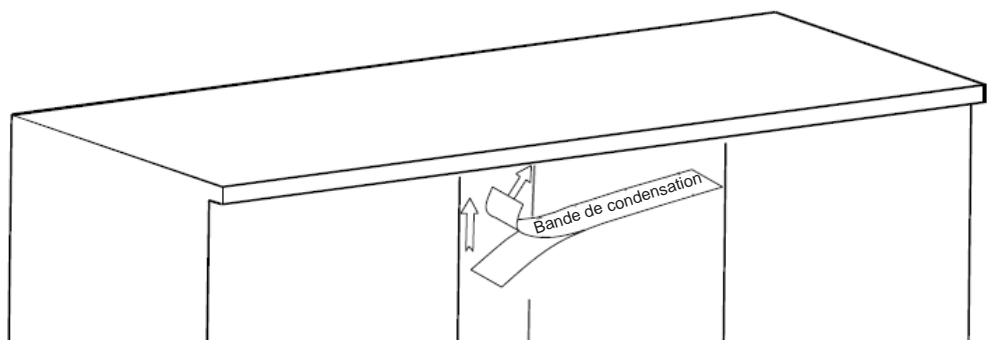

Application de la bande de condensation

La bande de condensation doit être montée sur la face inférieure du plan de travail pour le protégger contre la pénétration de l'humidité.

1. Assurez-vous que le dessous du plan de travail est propre.
2. Enlevez le papier de protection de la bande.
3. Collez la bande de condensation sous le plan de travail.

Mise à niveau

Placez le lave-vaisselle sur une surface plane et stable.

Il est très important que le lave-vaisselle soit parfaitement de niveau pour lui permettre de fonctionner correctement. Le cas échéant, réglez les pieds sous la base de l'appareil pour corriger sa position.

FONCTIONNEMENT

Ce lave-vaisselle nettoie la vaisselle en aspergeant un mélange d'eau propre et de détergent (sous pression) sur la surface sale des ustensiles. L'eau est pompée par les bras d'aspersion en rotation, passé par un filtre qui enlève les restes de nourriture et les particules sales, puis returne dans les bras d'aspersion.

L'eau sale est pompée et remplacée par de l'eau propre à la fin de chaque cycle (le nombre de fois dépend du cycle utilisé).

REMARQUE :

Une eau trop durable affecte le fonctionnement du lave-vaisselle. L'eau dure provoque également des dépôts d'hydroxyde de calcium (pellicule blanche) et/ou de tartre sur la surface interieure en inox de la cuve et sur la résistance du lave-vaisselle, située dans le faisard sous la grille amovible du filtré.

Pour minimiser les conséquences de ce problème, il est recommendé de faire fonctionner le lave-vaisselle à vide avec 1 verre de vinaigre blanc (au moins une fois par这段时间).

Recommendations et mises en garde generales

Avant d'utiliser le lave-vaisselle pour la première fois, il est conseilé de dire les instructions ci-dessous pour savoir quels types d'articlesmettre au lave-vaisselle, et comment.

Avant d'insérer la vaisselle dans les paniers, vous devez:

• Enlever le gros des résidus alimentaires (ex: os) qui risqueraient de boucher le filtré ou d'abîmer le faisard.

• Faire tremper les résidus brûlés au fond des poêles et des casseroles avant de lesmettre au lave-vaisselle.

Il n'est en revanche pas nécessaire de rincer la vaisselle sous le robinet avant de la mesure dans la machine.

AVERTISSEMENTS:

• Faites en sorte que toute la vaisse tienne bien en place et ne risque pas de se renverser ou de générer la rotation des bras d'aspersion au cours du cycle.
• Les recipients (tasses, bols, saladiers, verres, casseroles) doivent impérativement être placés avec l'ouverture vers le bas et toutes les éventuelles cavités en biais, faute de quoi l'eau risque de rester piégée à l'intérieur.
• N'empiled pas les articles à laver les uns sur les autres.
• Évitez de placer les verres trop après les uns des autres: ils risqueraient de se heurter et de se casser.
• Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
• Vérifiez que tous les articles à laver peuvent passer au lave-vaissette.

Articles ne pouvant pas aller au lave-vaisselle:

• Plats, pots ou écipient en bois
• Objects d'artisanat
• Plats en plastique (sauf indication contraire)
• Plats (et autres objets) en cuivre, en étain, en zinc ou en laiton
  Plats en aluminium
• Argenterie
• Verre et cristal
• Articles portant des décorations

Chargement des paniers

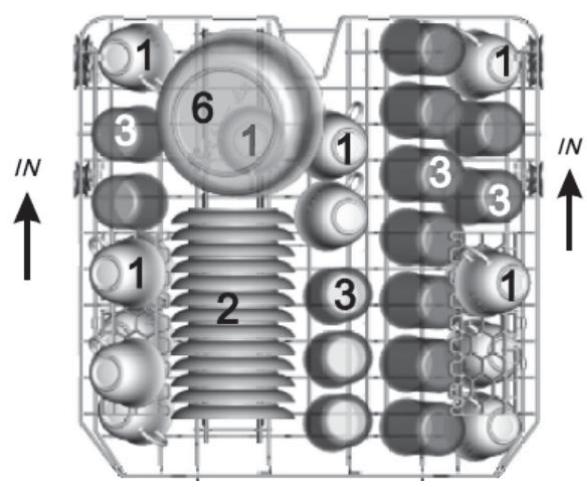

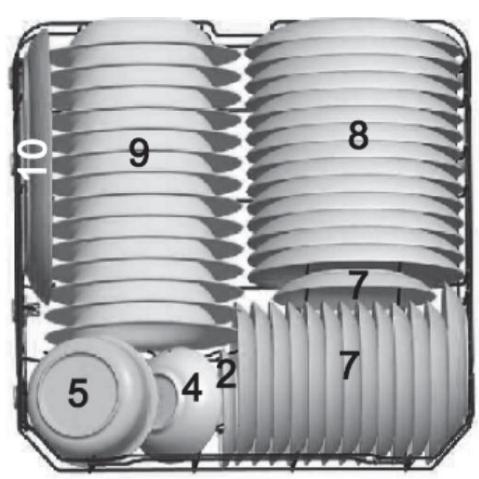

Chargement des paniers supérieur et inférieur

Le panier supérieur est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses et leurs soucoupes, ainsi que les petitsols et les plats peu profonds.

Le panier inférieur est conçu pour accueillir les cassetoles, les couvercles, les

assiettes, les saladiers, etc.

Les plats et les grands couvercles doivent être disposés de préférence sur les bords du panier, en veillant à ce que le bras d'aspersion supérieur puisse tourner librement.

La vaisse doit être disposée de manière à ce que l'eau puisse atteindre toutes les surfaces.

Panier supérieur

Panier inférieur

Tasses
Soucoupes

Verres

Ramequin

Grand bol

Saladier

Assiettes à dessert

Grandes assiettes

Assiettes creuses

Plat ovale

Le panier supérieur est équipé de deux étagères porte-tasses.

Pour les charges réduites, les étagères porte-tasses supplémentaires peuvent être repliées si nécessaire, comme illustré ci-dessous.

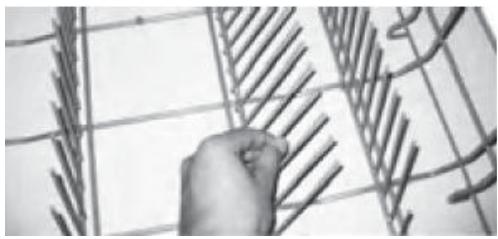

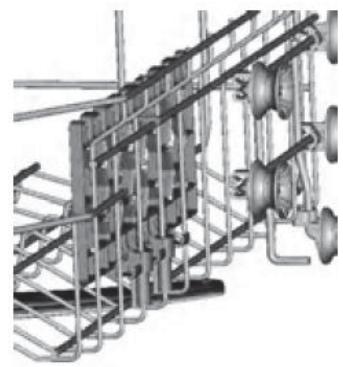

Les supports d'assiettes peuvent être mis à l'horizontal afin de gagner de la place dans le panier inférieur, lorsque vous devez laver un plat très volumineux, par exemple.

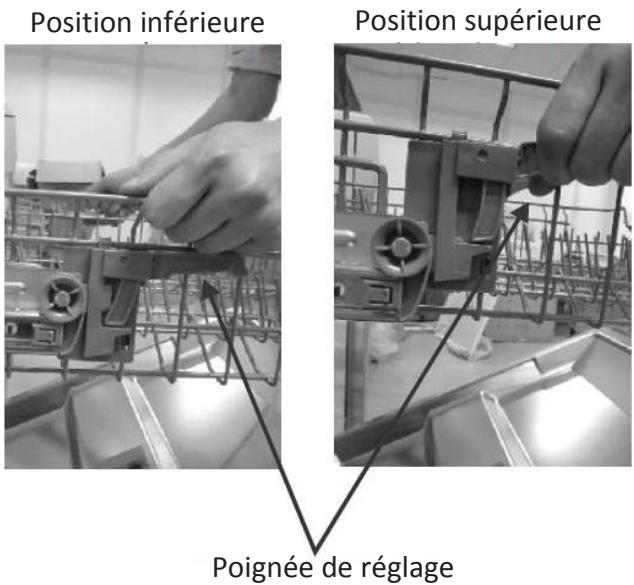

Réglage du panier supérieur

La hauteur du panier supérieur peut être réglée de façon à faire de la place pour des ustensiles encombrants à la fois pour le panier supérieur et inférieur. La hauteur du panier supérieur peut être réglée en soulevant la poignée de chaque côte du panier, comme illustré ci-dessous:

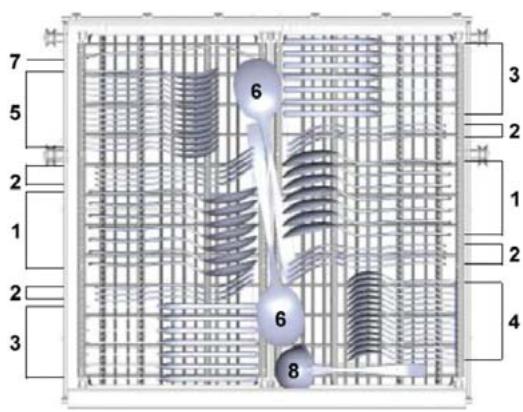

Chargement de I'etagère à couverts

Disposez les couverts sur l'étagère.

Assurez-vous que le bras d'aspersion supérieur ne soit pas bloqué par des objets.

Lors du chargement, faites attention à ne pas vous blesser avec les lames des couteaux.

1.Cuilleres a soupe
2. Fourchettes
3.Couteaux
4. Petites cuillères
5.Cuilleres à dessert
6.Cuilleres de servi
7. Fourchettes de service
8.Louches

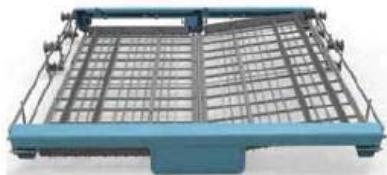

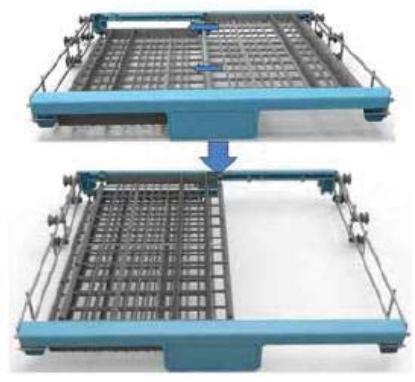

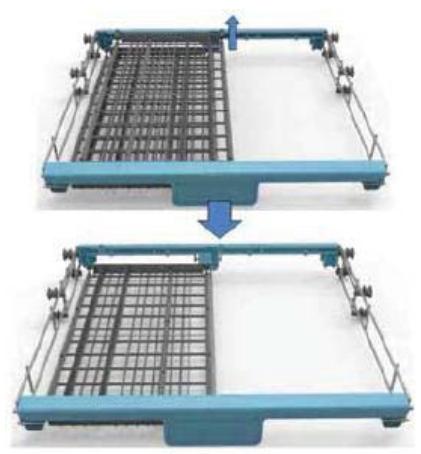

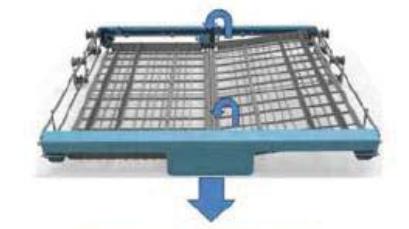

L'étagère à couverts peut être positionné de 5 manières différentes :

Les parties gauche et droite sont inclinées.

La partie gauche est à plat alors que la partie droite est inclinée.

Les parties gauche et droite sont à plat.

Déplacez la partie droite au-dessus de la partie gauche.

La partie droite du panier est enlevée.

Utilisation de l'adoucisseur d'eau

La durée de l'eau dépend de l'endetroit où l'on se trouve. Si vous utilisez de I'eau dure avec voiture lave-vaisselle, des depots se formeront sur la vaisselle. Cet appeareil est equipe d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour eliminer le calcaire et les mineraux prsent dans I'eau.

ATTENTION:

Utilisez uniquement du sel spécialément concu pour lave-vaisselle!
- N'utilise pas du sel de table: il contient des substances insolubles susceptibles d'endommager le système d'adoucissement.
- Remplissez le réservoir de sel avant de lancer le programme de lavage. Ainsi, l'excess de solution saline sera immédiatement emporté par l'eau; la présence prolongée d'eau salée dans le réservoir creé un risque de corrosion.
- Si vous prévoyez d'utiliser des pastilles pour lave-vaisselle pour vos besoin de lavage, il ne sera pas nécessaire d'utiliser de sel ou d'agent de rincage mais veuillez noter que l'indicateur de replissage du compartment de sel restera allumé sur le panneau de contrôle. Ceci est normal et n'affectora pas la performance de votre lave-vaisselle.

Réglage de la consommation de sel

1. Ouvrez la porte et mettez le lave-vaisselle en marche.
2. Accédez au statut de réglage de la consommation de Sel en appuyant sur P jusqu'à ce que la valeur "H3" (réglage d'usine) clignote sur l'écran.

3. Alors que la valeur clignote, appuyez plusieurs fois sur P pour selectionner le réglage de H1 à H6 ajusté à la durée de l'eau.

4. Appuyez sur pour confirmer le réglage.

DURETE DE L'EAU				Affichage	Consommation de sel (grammes/cycle)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0,94	H1	0
6~11	10~20	7~14	1,0~2,0	H2	9
12~17	21~30	15~21	2,1~3,0	H3	12
18~22	31~40	22~28	3,1~4,0	H4	20
23~34	41~60	29~42	4,1~6,0	H5	30
35~55	61~98	43~69	6,1~9,8	H6	60

REMARQUE:

1°dH=1,25°Clarke=1,78°fH=0,178mmol/l

°dH: Degre allemand

°fH:Degre français

^ Clarke: Degre britannique

Remplissage du réservoir de sel

1 Dévissez le bouchon du réservoir de Sel en le tournant dans le sens contraire des aiguilles d'une montre.

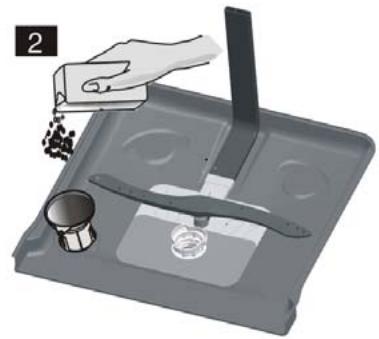

2 Placez l'entonnoir fourni dans l'ouverture du réservoir de sel. Versez environ 1,5 kg de sel dans le réservoir.

Remettez le bouchon en place en le vissant dans le sens des aiguilles d'une montre.

REMARQUE: Ne rajoutez du sel dans le réservoir que si l'indicateur lumineux du sel

s'allume. Il se peut que la lumière reste allumée un certain temps alors que le réservoir de Sel a eté rempli, cela dépend de la vitesse à laquelle le sel se dissout.

Utilisation des distributeurs de liquide de rinçage et de dédTergent

Le liquide de rinceage aide la vaiselle à sécher plus vite et permet d'éviter la formation de tartre et de taches. Il se déverse automatiquement dans l'eau lors du cycle de rinceage final.

Les distributeurs de détérgent et de liquide de rinceage sont situés du côté interieur de la porte: le distributeur de détergent à gauche et le distributeur de liquide de rinceage à droite.

Remplissage du liquide de rinceage

1 Tournez le bouchon du réservoir dans le sens inverse des aiguilles d'une montre pour l'ouvrir.
2 Versez le liquide de rinceage jusqu'à ce que le réservoir soit plein.

• L'indicateur visuel de niveau à côté du bouchon doit être entièrementASFRE.
  3 Replacez le bouchon en le tournant dans le sens des aiguilles d'une montre.

REMARQUE : Lorsque l'indicateur visuel devient clair, ou lorsque l'indicateur du niveau de liquide s'allume, le réservoir a besoin d'être rempli de nouveau.

Réglage du réservoir du liquide de rincege

Le réglage par défaut est de 4 pour ce lave-vaisselle. Il existe au total 6 réglages disponibles.

La quantité de liquide de rincege distribuée est proportionnelle à la position du sélecteur.

1. Pour modifier le réglage, otez le bouchon du réservoir.
2. À l'aide d'un tournevis (non fourni), tournez le sélecteur jusqu'à outran souhaité.
3. Replacez le bouchon en le tournant dans le sens des aiguilles d'une montre.

REMARQUE: Si la vaisse est terne ou presente des taches circulaires, la quantité de liquide de rinçage doit être augmentée. Si la vaisse est collante ou presente des rayures blanchâtres, la quantité de liquide doit être diminuée.

Remplissage du détérgent

Pour ouvrir le couvercle du compartment à détergent, appuyez doucement sur le bouton d'ouverture.
2 Versez le détergent, puis reférer que soignement le couvercle.

A detergent pour le cycle de lavage principal
B detergent pour le cycle de prélavage

REMARQUE: N'utilise que du détergent concu spécifiquement pour lave-vaisselle. Pour un meilleur résultat, il est important d'utiliser un détergent de bonne qualité.

Pour obtenir une meilleure performance de séchage, il est recommendé d'utiliser un agent de rinçage lors de l'utilisation d'une pastille 3-en-1 ou tout-en-un.

Programmes de lavage

Programme	Degré de saleté	Description du cycle	Quantité recommandée de détergent pour le prélavage/ lavage	Durée du lavage (min.)	Énergie (kWh)	Eau (L)	Le liquide de rençage est-il nécessaire?
AUTO Auto	Détection automatique de lavage, pour une vaisselle légèrement, normalement ou très sale.	Prélavage (45°C) Lavage automatique (45°C -55°C) Rinçage Rinçage (65°C) Séchage	5/30 g	150	0,9-1,5	10-15	Oui
Intensif	Pour une vaisselle très sale et des casseroles, poées et plats avec des résidus alimentaires séchéés.	Prélavage (50°C) Lavage (60°C) Rinçage Rinçage Lavage (70°C) Séchage	5/30 g (ou 3 en 1)	175	1,6	17,5	Oui
Normal	Pour une vaisselle raisonnablement sale, par exemple assiettes, verres et poées pas trop sales.	Prélavage (45°C) Lavage (55°C) Rinçage Rinçage (65°C) Séchage	5/30 g (ou 3 en 1)	185	1,3	13,5	Oui
Eco *Eco	Cycle standard journalier pour une vaisselle normalement sale, telle que casseroles, assiettes et verres.	Prélavage Lavage (45°C) Rinçage (65°C) Séchage	5/30 g (ou 3 en 1)	195	0,93	10	Oui
Verres	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Prélavage Lavage (40°C) Rinçage Rinçage (60°C) Séchage	5/30 g (ou 3 en 1)	130	0,9	13	Oui
90 minutes	Pour une vaisselle légèrement sale ne nécessitant pas un séchage approfondi.	Lavage (65°C) Rinçage Rinçage (65°C) Séchage	35 g (ou 3 en 1)	90	1,35	12,5	Oui
ER Express	Lavage rapide pour une vaisselle légèrement sale.	Lavage (40°C) Rinçage (50°C) Rinçage (55°C)	25 g	30	0,75	11	Non
Rinçage	Pour détacher et rincer les saletés de la vaisselle.	Prélavage	N/A	15	0,02	4	Non

• Programme de comparaison pour EN 50242

Ci-dessous les informations du programme de comparaison, conformément à la norme EN 50242

• Capacité : 14 couverts
• Position du panier supérieur : Position basse
• Position de réglage du liquide de rincege: 6
• Position de réglage de l'adoucisseur : H4

REMARQUE :

1. La durée du lavage varie selon la température de l'eau des canalisations et selon la température ambiente.
2. La consommation d'énergie en mode laissé sur marche est de 0,49W (porte ouverte), et en mode arrêt, de 0,45W.

Démarrage du lave-vaisselle

1. Ouvrez le robinet d'eau.
2. Ouvrez la portedu lave-vaiselle.

3. Vérifiez les filtrres.

4. Assurez-vous qu'ils sont propres et placés correctement. Reportez-vous au paragraphe "Nettoyage et entretien".

5. Vérifiez que les réservoirs de sel et de liquide de rincege sont replis.

6. Mettez la vaisse.
   Assurez-vous que les bras d'aspersion peuvent tournier librement.

7. Versez la quantité requise de détermagent dans le distributeur (voir le tableau "Programmes de lavage").

8. Appuyez sur pourmettrele lave-vaiselle en marche.

9. Sélectionnez le programme de lavage désiré en appuyant plusieurs fois sur P.

10. L'indicateur lumineux du programme correspondant s'allumera sur l'affichage.

• Minuteur: Le retardateur vous permet de retarder le début d'un programme de lavage de 1 heures à 24 heures au maximum.

Appuyez plusieurs fois sur jusqu'à ce que le déliait souhaité s'affiche, par exemple H:03 pour un départ dans 3 heures.

Une fois le retardateur regle, fermez la porte pour activer la fonction.

Pour annuler le départ différé, appuyez plusieurs fois sur jusqu'à ce que l'affichage indique "H:00".

1. Si vous voulez activer la fonction de séchage supplémentaire, appuyez sur EXTRA DRY

et l'indicateur lumineux

s'allumera sur l'affichage.

• Cette fonction ne peut être utilisé qu'avez les programmes Intensif, Normal, ECO, Verres et 90 min.

• Lorsque cette fonction est activée, le lave-vaisse augmentera la température à la fin d'un programme de lavage pour intensifier le séchage.

1. Appuyez plusieurs fois sur pour sélectionner l'aspersion sur le panier supérieur, sur le panier inférieur ou sur les deux paniers durant un cycle de lavage.

2. L'(les) indicateur(s) correspondant(s) s'allumera(ont) sur l'écran.

1. Fermez bien la porte du lave-vaissette.

2. Le cycle de lavage démarrera.

3. Si vous oubliez d'eteindre le robinet d'eau, l'indicateur lumineux d'alerte d'arrivée d'eau s'allumera après 1 ou 2 minutes. Puis, quelques minutes après, "E1" clignotera sur l'affichage tandis que des bips sonores seront émis.

4. Pour reprendre l'opération, éteignez d'abord le lave-vaisselle, puis ouvrez le robinet d'eau et remettez le lave-vaisselle en marche en fermant sa porte.

5. À la fin du programme de lavage, un signal sonore retentit et le lave-vaisse l's'arrête automatiquement.

6. Afin d'éviter de vous brûler, attendez environ 15 minutes avant d'ouvrir la porte du lave-vaisselle.
7. Sortez la vaisse.

Le cycle de lavage ne pourrait pas démarrer si la porte du lave-vaiselle est ouverte ou si elle est mal fermée.

N'ouvre pas la porte tant que le lave-vaisselle fonctionne: vous risqueriez de vous brûler avec les jets d'eau bouillante.

Ajout de vaiselle supplémentaire

1. Ouvrez un peu la porte pour arrêter le lave-vaisselle en faisant attention à éviter la vapeur brûlante.
2. Mettez la vaisse dans le lave-vaisse
3. Refermez la porte. Le cycle de lavage reprendra au point où il avait ete interrompu.

Changement d'un programme de lavage en cours

Si vous vous étés trompé lors du besoin du programme, il est possible de changer de programme ultérieurement.

1. Ouvrez la porte.
2. Appuyez sur P et maintenez ce bouton enforcé durant 3 secondes. Vous entendrez un bip sonore.

3. Appuyez plusieurs fois sur P pour sélectionner un nouveau programme.

4. L'indicateur lumineux correspondant au nouveau programme s'allumera.

5. Fermez la portepour demarrer le nouveau programme.

NETTOYAGE ET ENTRETIEN

Eteignez toujours l'appareil et débranchez le cable d'alimentation avant de procéder au nettoyage.

N'utilise pas de solvants chimiques ou de puissants détergents, cela pourrait endommager le revêtement de l'appareil.

Nettoyez les surfaces extérieures et la cavité du lave-vaissele avec un chiffon mouillé.

Nettoyage du dispositif de filtrage

Le dispositif de filtrage est constitué d'un filtrte principal (1), d'un filtrte central (2) et d'un micro-filtre (3).

Démontage des filtres

Tournez le dispositif de filtrage dans le sens contraire des aiguilles d'une montre pour déverrouiller les filtrres de l'appareil.

Soulevez le dispositif de filtrage, puis séparez les filtres.

Rincez les filtrres sous l'eau courante à l'aide d'une brosse à poils couples.

Nettoyez régulièrement les filtrres. Replacez le dispositif de filtrage en le tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'il se verrouille en position.

ATTENTION: Ne faites jamais fonctionner le lave-vaisselle sans les filtres.

Nettoyage de la porte

Nettoyez les bords de la porte avec un chiffon mouillé.

Afin d'éviter que l'eau ne pénétre dans le dispositif de verrouillage de la porte et n'atteigne les composants électriques, n'utilise pas de produits nettoyants en aérosol.

Nettoyage des bras d'aspersion

Les bras d'aspersion doivent faire l'objet d'un nettoyage régulier afin d'éviter tout risque d'obstruction; les bras se démontent facilement.

Pour-retirer les bras d'aspersion inférieur et supérieur, maintenez-les en les devissant ou tirez dessus.

Lavez les bras de lavage sous l'eau courante puis remettez-les en place et assurez-vous que rien ne peut gérer leur mouvement de rotation.

Précautions contre le gel

Évitez de placer le lave-vaisselle dans un endroit où la température est inférieure à 0^ . Si cela s'avère indispensable, videz le lave-vaisselle, fermez la porte, débranchez le tuyau d'arrivée d'eau et videz-le.

GUIDE DE DÉPANNAGE

Problème	Causes possibles	Solutions
Le lave-vaiselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou reliancez le disjoncteur. Débranchez tous les autres apparêls qui seraient branchés sur le même circuit que le lave-vaiselle.
	Le lave-vaiselle n'est pas alimenté en courant électrique	Vérifiez que le lave-vaiselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cable électrique est correctement branché dans la prise de courant.
	La porte est mal fermée.	Fermez bien la porte.
L'eau ne s'évacue pas du lave-vaiselle	Le tuyau d'évacuation est plié.	Vérifiez le tuyau d'évacuation.
	Le filtré est bouché	Vérifiez les filtrres (voir le paragraphe "Nettoyage des filtrres").
	L'évier est bouché	Vérifiez que l'évier se vide normalement.
		Si l'évier ne se vide pas, faites seront un plombier.
Formation de mousse à l'intérieur	MauvaisCHOIS DE déTERGENT	N'utilisEZ que du déTERGENT spécial pour lave-vaisselle afin d'éviter la formation de mousse. Néanmoins si cela se produit, ouvre la porte du lave-vaisselle et laissez la mousse s'évaporer.Refermez et verrouillez la porte, puis lancez un programme de lavage pour vider l'eau. Répétez l'opération si nécessaire.
	Du liquide de rincege a débordé.	Essuyez toujours tout liquide de rincege qui aurait débordé.
Taches sur les surfaces intérieures	Le détergENT utilisÉ contenait du colorant.	VérifieZ que le détergENT utilisÉ ne contient pas de colorant.
Film blanc sur les surfaces intérieures	Minéaux provenant d'une eau dure	Pour nettoyer l'intérieur, n'utilise qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en caoutchouc.N'utilise jamais d'autre détergent que du détergent pour lave-vaisselle, sinon vous risquez la formation de bulles.
Taches de rouille sur les couverts	Les couverts lavés ne résistant pas à la corrosion.
	Aucun programme de lavage n'a été lancé après l'ajout du sel.Des traces de sel sont mélées à l'eau de lavage.	Utilisé always the programme of lavage express.Ajoutez du sel dans l'appareil sans insérer de vaisselle.
Le lave-vaisselle est bruyant.	La vaisselle s'entrechoque.Les bras d'aspersion cognent contre celui qu'en est.	Reportez-vous au paragraphe "Chargement des paniers" pour placer correctement la vaisselle.
La vaisselle n'est pas propre.	La vaisselle n'a pas été disposéecorrectement.	Reportez-vous au paragraphe "Chargement des paniers".
	Le programme de lavage sélectionné n'est pas assez	Choisissez un programme plus intensif.Reportez-vous au paragraphe "Programmes de lavage".
	intensif.
	Quantité de détergent insuffisante, ou détergent non approprié.	Utilisez davantage de détergent ou changez-en.
	Les bras d'aspersion sont bloqués.	Changez la disposition de la vaiselle de manière à ce que les bras d'aspersion puissant tourner librement.
	Les filtres ne sont pas propres ou ne sont pas disposés correctement.	Nettoyez et/ou assembliez le dispositif de filtrage correctement.
Taches et traces sur la vaiselle.	Le réglage du distributeur de liquide de rinceage est trop élevé.	Modifiez le réglage du réservoir à liquide de rinceage.
La vaiselle sèche mal.	Mauvais chargement	Reportez-vous au paragraphe "Chargement des paniers".
	Le réservoir de liquide de rinceage est vide ou n'est pas assez rempli.	Remplissez le réservoir ou augmentez le réglage, le cas échéant.
	Mauvais choix de programme	Choisissez un programme avec une durée de lavage plus longue.

Codes d'erreur

En cas de mauvais fonctionnement, l'appareil affiche des codes d'erreurs pour vous avertir :

Code d'erreur	Signification	Cause possible
E1	L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert, l'arrivée d'eau est obstruée ou la pression d'eau est insuffisante.
E4	Débordement	Certaines parties du lave-vaisselle fuient.

AVERTISSEMENT!

En cas de débordement, coupe l'arrivée d'eau avant d'appeler le réparateur.

Cette fiche produit est conforme à la directive européen N^1059 / 2010

Marque	Thomson
Modèle	PRIMO TH FULL
Nombre de couverts	14
Classe d'efficacité énergétique 1	A++
Consommation d'énergie annuelle 2	226kWh/an
Consommation d'énergie pour un cycle de lavage standard	0,93 kWh/cycle
Consommation d'électricité en mode arrêt	0,45W
Consommation d'électricité en mode laissé sur marche (porte ouverte)	0,49W
Durée du mode laissé sur marche	30 minutes
Consommation d'eau annuelle 3	2800 litres
Classe d'efficacité de séchage 4	A
Cycle de nettoyage standard 5	Eco 45°C
Durée du cycle de lavage standard	195 minutes
Niveau sonore	45 dB(A) re 1 pW
Montage	Intégrable
Peut être encastré	Oui
Hauteur	815mm
Largeur	598mm
Profondeur (avec les connecteurs)	550mm
Puisance de consommation	1760W-2100W
Tension/fréquence nominale	220-240V~50Hz
Pression hydraulique (pression du flux)	0,4-10 bar = 0,04-1 MPa

REMARQUE :

1A++ (efficacité maximale) à D (efficacité minimale)
Consommation d'énergie de "266" kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau floide et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
Consommation d'eau de "2800" litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
A (efficacité maximale) à G (efficacité minimale)
5 Ce programme convient au lavage de vaiselle normalement sale. Il est le plus efficace pour ce type de vaiselle en termes de consommation d'eau et d'énergie. L'appareil est conforme aux normes et directives européennes dans la version actuelle à la livraison: -LVD 2006/95/EC

-EMC 2004/108/EC
-ErP 2009/125/EC

Les valeurs ci-dessus ont ete mesurées conformément aux normes dans des conditions de fonctionnement spécifiées, la quantite de détergent, etc.

Le manuel d'instructions est basé sur les normes et les règles de l'Union europeenne.

Thomson est une marque déposée de Technicolor.

Nous nous excusons pour tout inconvenient causé par des incohérances mineures du manuel d'instructions, pouvant survenir en raison des mises au point et améliorations constamment apportées à nos produits.

Darty Holdings SNC © 14 route d'Aulnay 93140 Bondy, France

05/05/2015
