MODE D'EMPLOI SHD 1212T INOX SAUTER
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.
Important :
Avant de mesure votre apparéil en marche, veuilles lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.
1 / A L'ATTENTION DE L'UTILISATEUR
- Consignes de sécurité 04
- Respect de l'environnement 05
Description de votre apparéil 06
2 / INSTALLATION DE VOTRE APPAREIL
Utilisation en version évacuation 07
Utilisation en version recyclage 07
Raccordement electrique 08
Montage de la hotte 09
Montage de la cheminée Evacuation exterieure 10
^ 念 Recyclage 11
3 / UTILISATION DE VOTRE APPAREIL
Description des commandes 12
4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
Nettoyage du filtre cassette 17

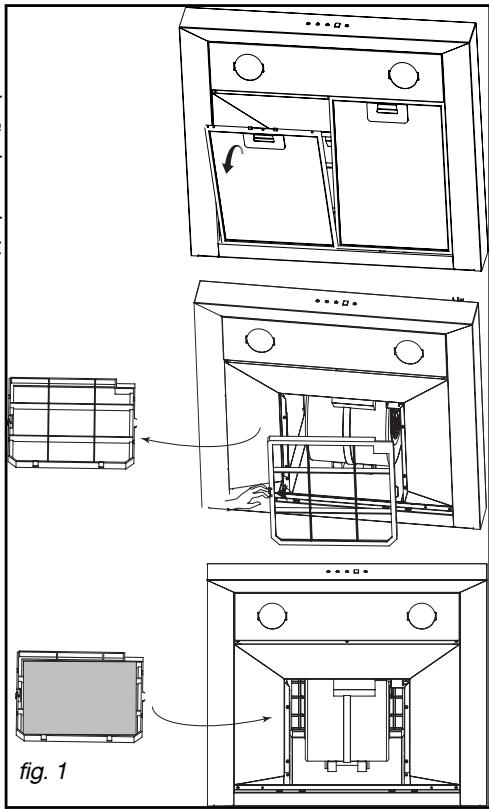

Changement du fentre charbon 17
- Nettoyage de la surface extérieure 17

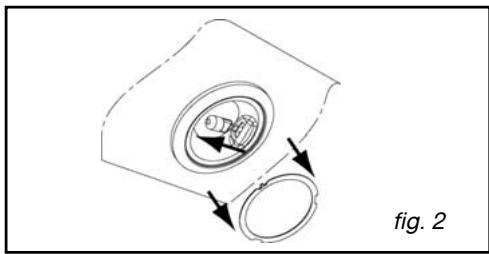

Changement de la lampe 17
- Entretenir votre apparéil 18
5/ANOMALIES DE FONCTIONNEMENT 19
6 / SERVICE APRES-VENTE 19
Important
Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.
- CONSIGNES DE SECURITE
-Cet apparéil a été concu pour être utilisé par des particuliers dans leur lieu d'habitation.
- Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l' apparéil.
-A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.
-Votre appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a ete concu.
- Ne modifies pas ou n'essayer pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Les réparations doivent être exclusivement effectuees par un spécialiste agreé.
- Débranche toujours la hotte avant de procédé à son nettoyage ou à son entretien.
-Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres apparèils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
- Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans recipients
de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).
- Les fritures effectuees sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portees a très haute température peuvent prendre feu.
- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts deGRAISSERISQUE d'occasionner un incendie.
- Le fonctionnement au dessus d'un foyer à combustible (bois, charbon) n'est pas autorisé.
- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre apparéil (exigences relatives à la sécurité électrique).
- Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.

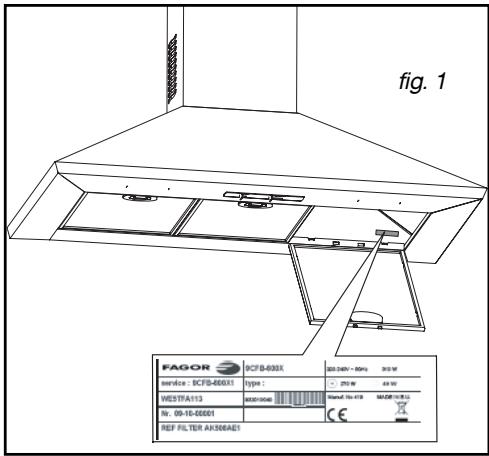

-Afin de retrouver aisément à l'avoir les références de votre apparéil, nous vous conseillons de les noter en page ServiceAprès-Vente et Relations Consommateurs]. (Cette page vous explique également où les trouver sur votre apparéil).
Attention Dans le cas
Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (ex : poële), il faut installer la hotte en version recyclage. Ne pas utiliser la hotte sans les filtres cassettes.
Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparéils utilisants du gaz ou un autre combustible.
Les parties accessibles de cet apparéil peuvent dévenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.
- RESPECT DE L'ENVIRONNEMENT
- Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.
- Notre apparéil content également de nombreux matériaux recyclables. Il est donc marqué de
ce logo afin de vous indiquer que les apparciels usagés ne doivent pas être melangés avec d'autres déchets. Le recyclage des apparciels qu'organise votre fabricant sera ainsi réalisé dans les mêlures conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques et Electroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparciels usages les plus proches de votre domicile.
- Nous vous remercions pour votre collaboration à la protection de l'environnement.
Attention
L'installation est réservée aux installateurs et techniciens qualifiés.
Attention
Avant la première utilisation du filtré cassette, retirez le film de protection.

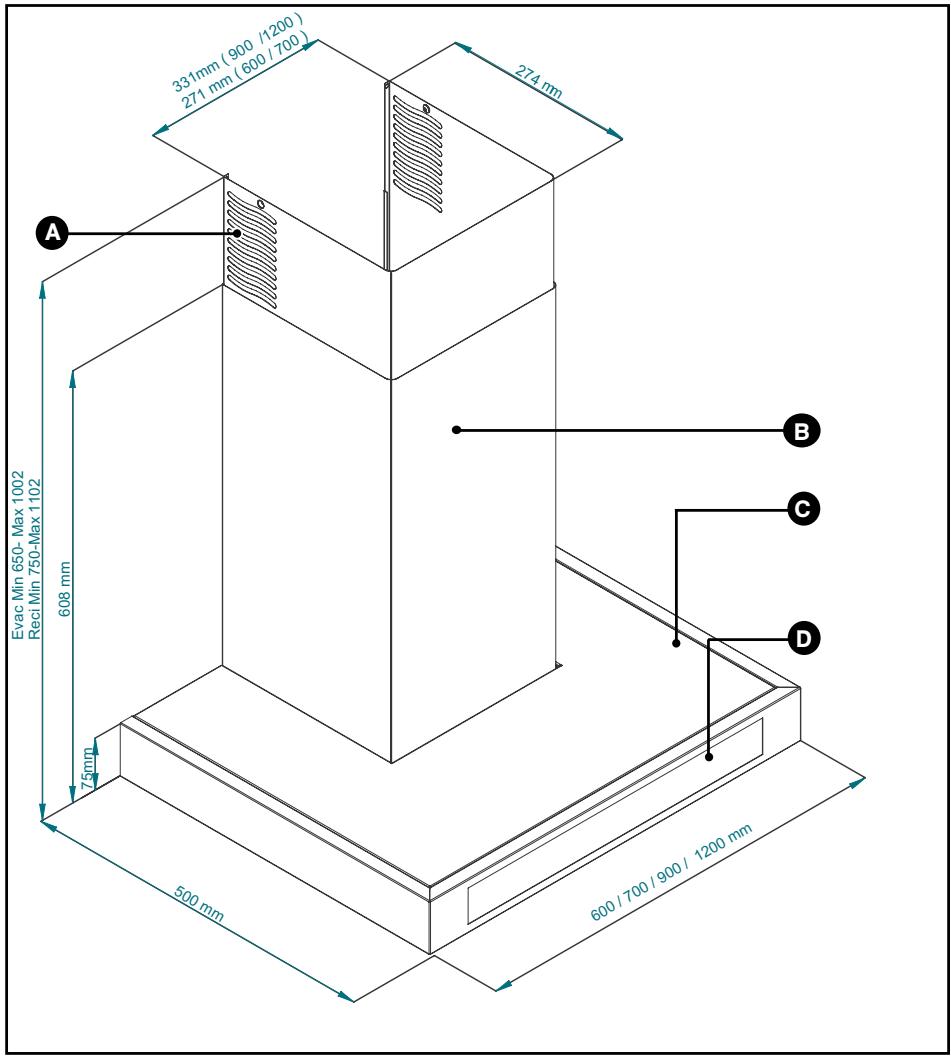

DESCRIPTION DE VOTRE APPAREIL
Ouiies
Envelope
Cheminee
Commands
- L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
- Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mecanique contrôle).
- Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
- Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

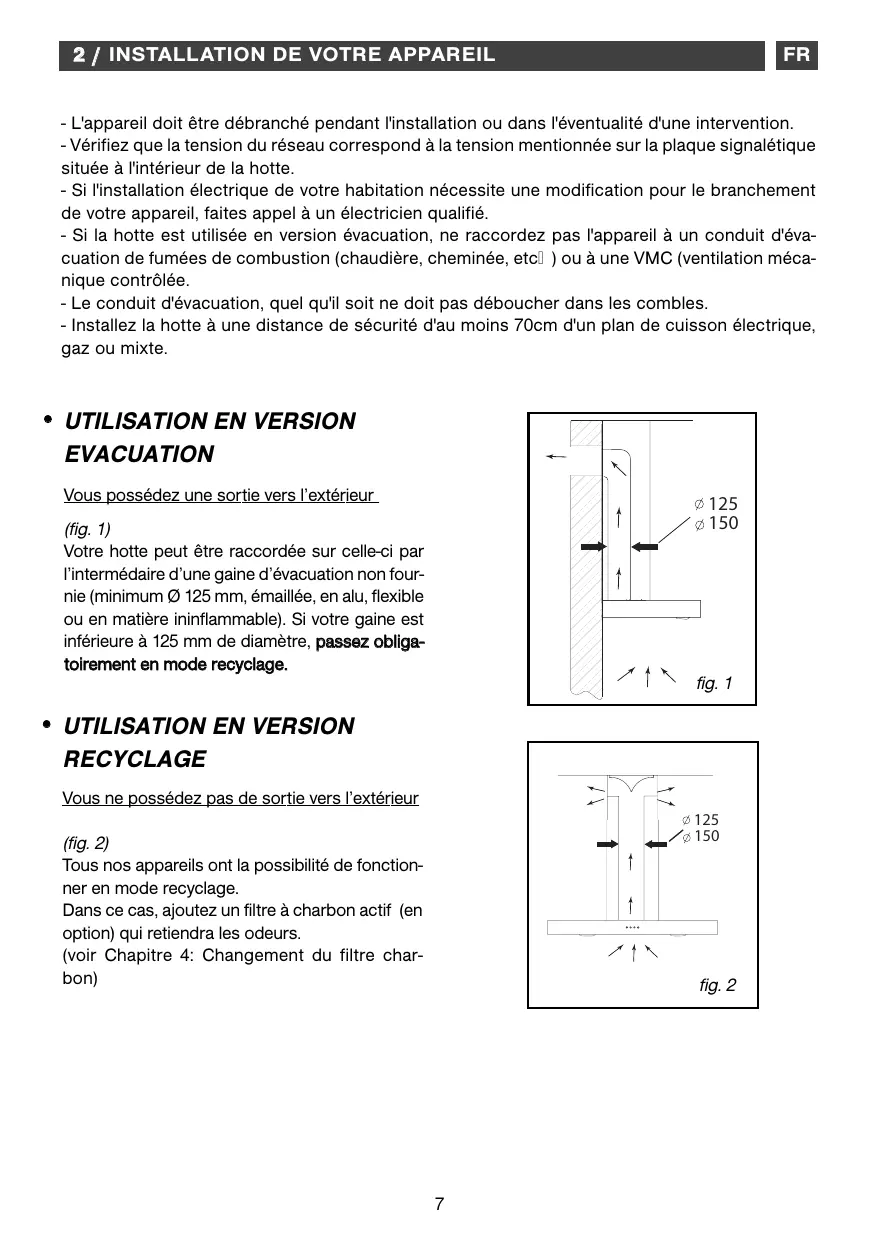

- UTILISATION EN VERSION EVACUATION

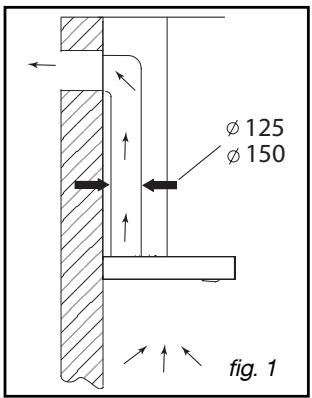

You possédez une sortie vers l'extérieur
(fig. 1)
Votre hotte peut etre raccordede sur celle-ci par Iintermedaire d'une gaine d'évacuation non fournie (minimum 125 mm, émaillee, en alu, flexible ou en matière ininflammable). Si voitre gaine est inférieure a 125 mm de diametre, passez obligatoirement en mode recyclage.
- UTILISATION EN VERSION RECYCLAGE
You ne possedez pas de sortie vers l'extérieur
(fig. 2)
Tous nos apparèils ont la possibilité de fonctionner en mode recyclage.
Dans ce cas, ajoutez un filtré à charbon actif (en option) qui retiendra les odeurs.
(voir Chapitre 4: Changement du filtré carbon)
RACCORDEMENT ELECTRIQUE
Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.
Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.
Vérifiez que:
- la puissance de l'installation est suffisante,
- les lignes d'alimentation sont en bon état
- le diamètre des fils est conforme aux règles d'installation.
Attention
Cet appeareil est livre avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intémediaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d'installation.
Notre responsabilité ne saurait etree engagee en cas d'accident consecutif a une mise a la terre inexistante ou incorrecte. Le fusible de voitr installation doit etre de 10 ou 16 A.Si le cable d'alimentation est endommaged,faites appel au service apres-venta afin d'eviter un danger.
Attention
Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.
Attention
Si la hotte presente unequelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.
MONTAGE DE LA HOTTE
Attention
L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiques dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent..
La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 70~cm .Si les instructions de la table de cuisson installee sous la hotte specifieune distance plus grande que 70~cm ,elle-ci doit etre prise en compte.

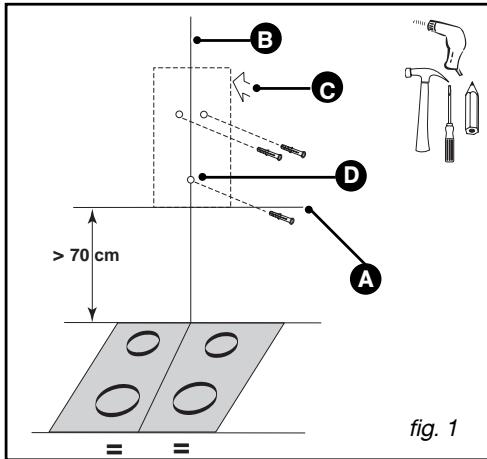

- Tracez un trait horizontal à 70 cm minimum du plan de cuisson (A/fig.1).
- Tracez un trait vertical (B/fig.1) sur le mur, centré par rapport au plan de cuisson en allant du plafond jusqu'en limite du trait horizontal precedent (A).
- Placez contre le mur le gabarit de perçage (C/fig. 1).
Dans le cas d'un mur creux, utilisez des chevilles et vis adaptees.
- Percez les 2 trough. Enforcez les 2 chevilles.

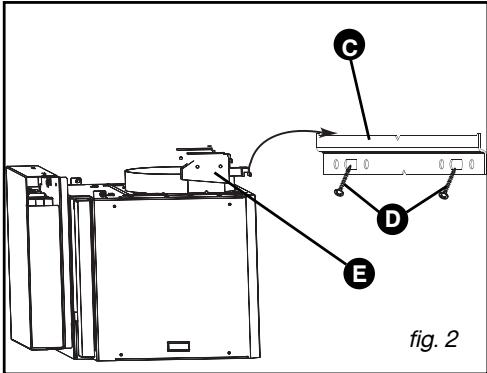

- Vissez la barrette de fixation au mur (C/fig. 2) au mur avec les 2 vis (D/fig.2).
- Accrochez la hotte aspirante par ses suspensions (E/fig. 2).
-
Réglez la hauteur et le niveau en manoeuvrant les vis de réglage (E /fig. 2) des supports (la vis du haut pour l'horizontalité, la vis du bas pour le placage au mur).
-
Mettre la vis anti-soulèvement (D/fig 1)
- Retirez le ruban adhésif du boitier composant (F fig.3)

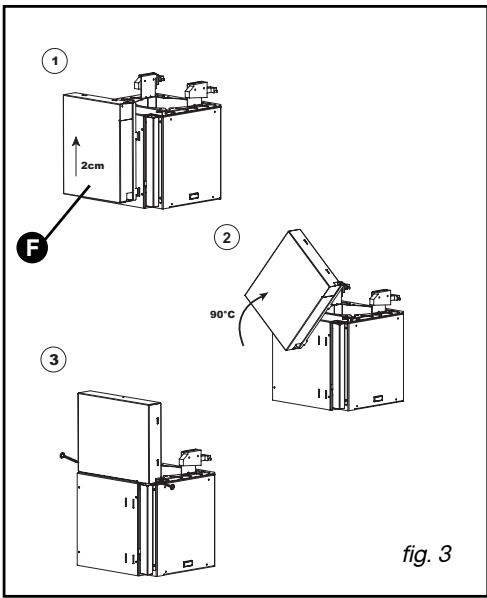

-Soulevez le boitier d'environ 2cm,puis le degager,faites lui faire 1/4 de tour,puis le glissez et le fixez a l'aide des 2 vis sur le dessus du moteur (fig 3).
Attention de ne pas blesser les cables pendant la rotation et la fixation.
MONTAGE DE LA CHEMINEE
Evacuation extérieure
- Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique avec les deux vis (fig. 1).
- Montez le clapet anti-retour sur la sortie du moteur (fig. 2). Ce clapet anti-retour permet d'obstruer l'entrée d'air venant de l'extérieur.
- Dans le cas d'une gaine diamètre 125mm , utilisez l'adaptateur fourni (fig. 3).
Si vous gaine extérieure est inférieure à 125 mm, il est obligatoire de raccorderiste hotte en mode recyclage.
- Emboîtez l'extrémité de la gaine sur la sortie moteur (fig. 4).
- Préparez votre cheminée téléscopique ennant soin de dissimuler les ouies (B/fig. 4).
Emboiter la cheminée ainsi assemblée sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis la visser (G/fig. 4) sur le support de cheminée métallique (A/fig. 4).
Conseil
Pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la pièce en dépression.

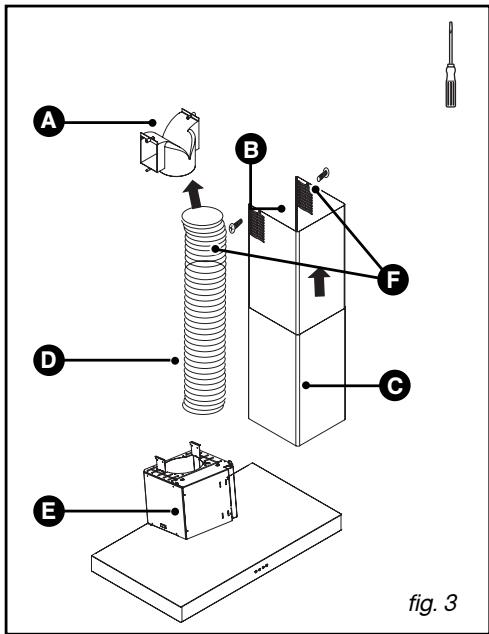

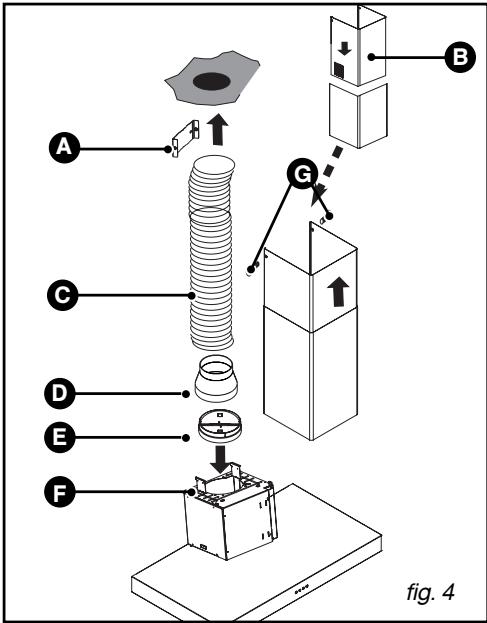

A Support de cheminée
B Cheminée telscopique
Gaine
D Adaptateur
E Clapet anti-retour
F Sortie moteur
G Vis de maintain de la cheminée
Recyclage

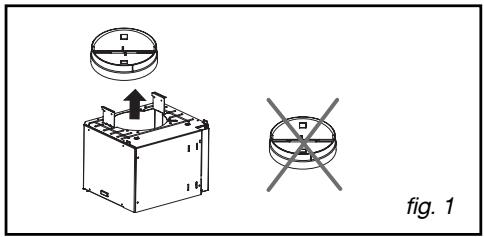

- Retirez le clapet anti-retour (fig. 1).

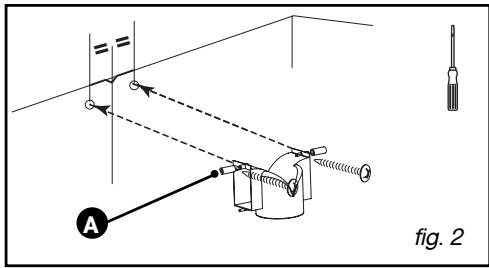

- Fixez contre le mur, en appui sur le plafond, le déflecteur plastique de fumée avec les deux vis (fig. 2). Prendre soit de centerer le déflecteur par rapport au trait vertical trace sur le mur (fig. 2). Pour les modèles > à 700mm ajouter les 2 entreprises fournies dans la pochette (A/fig 2).
- Emboîtez une extrémité de la gaine sur le défecteur et l'autre extrémité sur la sortie moteur (fig. 3).
- Préparez votre cheminée enPNANT SOIN DE placer les ouies vers le haut de maniere a ce qu'elles soient visibles (B/fig.3).
- Emboîtez la cheminée ainsi assemblée (C/fig 3) sur la hotte et levez la partie supérieure pour ajuster la hauteur, puis la visser sur le déflecteur de fumée (A/fig. 3) avec les deux vis (F/fig. 3).
A Déclecteur de fumée
B Ouiies
Cheminée téléscopique
Gaine
Support moteur
Vis de maintain de la cheminée

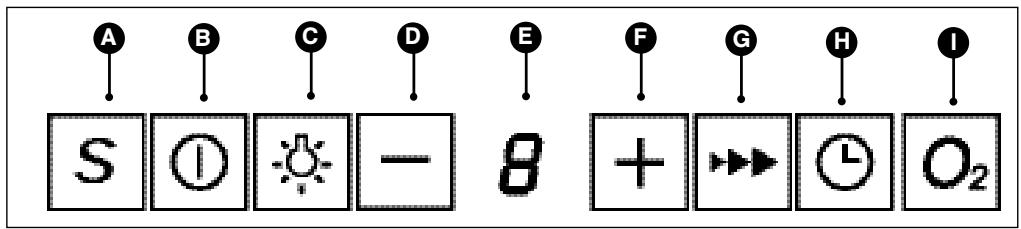

- DESCRIPTION DES COMMANDES (Selon modèles) *
A Mode automatique
B Marche / Arrêt
Eclairage
D Diminution de la vitesse
E Afficheur
F Augmentation de la vitesse
Boost
Temporisation / Arrêt différé (10 min)
Oxygène
- MODE AUTOMATIQUE
Ces hottes ont un sens inné de l'adaptation. Equipées de capteurs sensoriels, elles se déclenchant automatiquementès lors qu'elles détectent toute émission de chaleur ou de vapeur, adaptable spontanément la vitesse d'aspiration et cèssent de fonctionner une fois les dernières fumées évacuées.
Conseil
Ce guide d'installation et d'utilisation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre apparéil et les descriptions générées.
- SELECTION DU TYPE DE TABLE*
Pour selectionner vous type de table, votre hotte doit etre arrêtée.
Effectuez un appui long (>2s) simultané sur + et → affin d'être en mode configuration. Appuyer sur - pour sélectionner le type de table : L'afficheur indique I pour une table inuction, U pour une table vitro et G pour une table gaz. Un appui court simultané sur + et → permet de valider votre configuration.
You've aca le possibite d'affine le temps de reaction de voire hotte en mode automatique.
Pour effectuer le réglage de sensibilité appuyez sur la touche S plus de 2s.
: sensibilité minimum,
：sensibilité moyenne
：sensibilité maximum
Un appui sur ^+ pour augmenter la sensibilité, un appui sur - pour la diminuer.
Un appui court ① annule votre configuration
Votrecfguration est valide automatiquempent apres 10s.
PASSAGE EN MODE AUTOMATIQUE
Effectuez un appui sur S. Levoyant R clignote et vous indique que la hotte est bien en mode automatique.
ARRET DE LA HOTTE EN MODE AUTOUMATIQUE
Vousetes en mode automatique et souhaitez arretervee hotte.
Effectuez un appui sur S
Info
L'arrêt temporisé est automatique sur ces hôtes.
Grac a ce syste, la hotte continue de fonctionner pendant cinq, dix ou quinze minutes.
selen la puissance utilise pour la cuisson, afin de traiter et chasser totalement les fumees.
- DEMARRAGE DE LA HOTTE EN MODE MANUEL
Un appui sur la touche ① permet de demarrer la hotte en vitesse 1 (l'afficheur indique 1).
- CHANGEMENT DE VITESSE
Après avoir démarrer la hotte, vous pouvez modifier la vitesse d'aspiration en appuyant sur + ou -.
La fonction 一 permet a votre hotte de rester 10 mn en vitesse maxi 4 et ensuite de repasser en vitesse 2
ARRET DE LA HOTTE
Un appui sur la touche ① permet d'arreter la hotte.
ARRET DIFFERE
A la fin d'une cuisson, vous pouvez seLECTIONner la touche pour arrêter votre hotspot. Cette fonction permet de maintainir l'aspiration pendant 10 minutes à la vitesse sélectionnée.
Pour annuler l'arrêt différé, effectuez un appui sur la même touche, la fonction différé est stoppée.
ECLAIRAGE
Un appui court sur la touche :permet d'allumer l'éclairage halogène de votre hotte ou de l'éteindre.
Votre hotte (selon modèle) vous offre la possibilité de modifier à votre gré l'intensité lumineuse de façon plus ou moins vivie. Un appui long sur la touche permet de faire varier l'intensité de l'éclairage.
. FONCTION OXYGENE
Un appui court sur la touche _2 démarre la hotte en vitesse réduite et silencieuse pour une durée de 1 heures.
levoyant s'affiche.
Pour interrompree cette fonction refaire un appui sur _2
Programmation de la fonction Oxygene
Un appui Long sur la touche _2 active la programmation.
1 et clignote en alternance, indiquant le début de la programmation.
Chaque appui court sur la touche + permet d'augmenter la durée (de 2h à maximum 9h) de fonctionnement de la fonction Oxygène. La hotte fonctionnera à vitesse réduite et silencieuse pendant la durée retenue. Le chiffre représentant la durée en heures (1, 2, 3, 4, 5, 6, 7, 8 ou 9) et clignottent en alternance pendant la durée du programme Oxygène.
Chaque appui court sur la touche -permet de diminuier la durée (de 8h à 1h).
La validation de la programmation se fait automatiquement après 10 min.
La programmation peut être annulée avant la validation automatique par un appui court sur la touche ①.
Pour interrompree cette fonction faire un appui sur
FR 3 / UTILISATION DE VOTRE APPAREIL
- MODE RECYCLAGE / EVACUATION
Un appui long sur les touches et vous permet de désirir le mode Evacuation ou Recyclage le voyant é ou s'affiche.
La configuration peut commencer.
Un appui court sur + ou - permet dde selection le mode recyclage (r) ou le mode eva cuation (E).
Un appui court sur et permitted de valider la configuration.
Un appui court sur ① annule la configuration.
SATURATION FILTRE CASSETTE
Lorsque levoyant F clignote, il indique que les filtres cassettes doivent etre nettoyés (voir chap-. pitre Nettoyage.filtre cassette).
Faire un appui long sur - pour déverrouiller la fonction saturationI.
- SATURATION Filtre A CHARBON (Filtre en option)
Lorsque levoyantFest fixe,il indique que les filtres charbondoiventetrechangés(voir chapitreChangementfittrecarbon]).
Faire un appui long sur - pour déverrouiller la fonction saturation].
- AUTO STOP VENTILATEUR
Si vous oubliez d'eteindre votre hotte, celle-ci s'arrête au terme de 9 heures de fonctionnement.
- AUTO STOP ECLAIRAGE
Si vous oubliez d'eteindre la lumière de votre hotte, celle-ci s'eteindra au terme de 9 heures de fonctionnement.
Attention
Débranche (soit en-retirant la prise, soit en actionnant le disjoncteur) l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.
Attention
Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.
- NETTOYAGE DU FILTRE CASSETTE
Il doit être nettoyé toutes les 30 heures d'utilisation environ ou une fois par mois minimum. Ce nettoyage peut être effectué dans votre lave-vais-selle en position verticale.
Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-le et séchez-le soigneusement avant de le remettre en place.
- Demontage du filtré cassette (fig. 1)
- Actionnez la poignée intégrée du filtré cassette.
- Basculez le filtrer cassette vers le bas.
- CHANGEMENT DU FILTRE CHARBON (suivant modele)
Remplacez-le toutes les 120 heures d'utilisation environ.
- Retirez le filtré cassette en le déclipant(fig. 1).
- NETTOYAGE DE LA SURFACE EXTERIEURE
Pour nettoyer l'extérieure de votre hotte utilisez de I'eau savonneuse, mais n'utilise pas de crèmes à recycler, ni d'éponge gratoir.
CHANGEMENT DE LAMPE
Modèle avec lampe halogène
- Retirez le hublot (fig. 2).
- Changez la lampe halogène G4-20W-12V.
- Replacez l'ensemble en effectuant les opérations en sens inverse.
Attention
Avant toute intervention, la hotte doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.
ENTRETENIR VOTRE APPAREIL
| ENTRETIEN... | COMMENT PROCEDER ? | PRODUITS/ACCESSOIRESA UTILISER |
| Enveloppe et accessoires | N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. | Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux. |
| Filtre cassette | Ce filtre retient les vapeurs gras- ses et les poussières. Il est l'élement assureant une part important de l'efficacité de votre hotte. Dans le cas de taches persistan- tes, utilisez une crème non abra- sive, puis rincez à l'eau claire. | Avec un nettoyant menager du commerce, puis rincez abondam- ment et séchez. Ce nettoyage peut être effectué dans votre lave- vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale ou des couverts en argent). |
| Filtre charbon actif (selon modèle ou en option) | Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utili- sation.Commandez ces filtrres chez votre revendeur et notez la date de changement. |
Pour préserver votre appareil, nous vous recommendons d'utiliser les produits d'entretien Clearit.
L'expertise des professionnelles au service des particuliers
Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparèils électroménagers et de vos cuisines.
Vou les trouverez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.
5 / ANOMALIES DE FONCTIONNEMENT
| SYMPTOMES | SOLUTIONS |
| La hotte ne fonctionne pas... | Vérifiez que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée. |
| La hotte a un rendement insuffisant... | Vérifiez que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage) |
| La hotte s'est arrêtée au cours du fonctionnement | Vérifiez que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché. |
6 / SERVICE APRES-VENTE
Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnel reliéfiedépositaire de la marque. Lors de votre appel, mentionnez la référence complète de leur apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig.1).
