MODE D'EMPLOI SCLB272A0B SCHNEIDER

Manuel d'instructions

CONSIGNES DE SECURITE IMPORTANTES

Veuillez lire attentivement les instructions suivantes avant d'utiliser cet apparéil.

Veuillez conserve ces instructions pour toute future reférence.

A VERTISSEMENT

Lors de l'utilisation de votre lave-vaisselle, prenez toutes les précautions indiquées ci-dessous :

• L'installation et les réparations doivent être effectuées par du personnel qualifié.
• Cet apparéil est destinée à être utilisé dans les menages.
• Cet apparéil peut être utiliseré par des enfants âgés de 8 ans et plus ainsi que par des personnes dont les capacités physiques, sensorielles et mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, si celles-ci ont bénéficié d'une surveillance ou d'instructions préalables concernant

l'utilisation de l'ordinate en toute sécurité et comprendent les dangers encourus.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien usuel par l'utilisateur ne doit pas etre effectués par des enfants sans surveillance.

(Pour EN60335-1)

• Cet apparéil n'est pas conscience pour être utilisépar des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si celles-ci bénéficient d'une surveillance ou ont reçu les instructions préalables concernant l'utilisation de l' apparéil, par l'intérimédiaire d'une personne

responsible de leur sécurité.

(Pour IEC60335-1)

• Les enfants peuvent se blesser avec les matériaux d'emballage!
• Cet apparéil est consçu pour un usage domestique, à l'intérieur exclusivement.
• N'immergez jamais l'appareil, le cordon ou la fiche dans de l'eau ni dans tout autre liquide afin d'eviter tout risque d'électrocution.

• Veuillez débrancher l'appareil avant le nettoyage et toute opération d'entretien.
  Utilisez un chiffon doux humecté avec une solution de savon doux et puis utilisez un chiffon sec pour l'essayer.

• L'appareil doit être mis à la terre.

En cas de dysfonctionnement ou de défaillance, la mise àla terre réduira le risque de chocs électriques en fournissant une voie de moindre résistance au courant électrique.

Cet apparéil comporte un cordon électrique doté d'un conducteur et d'une fiche de mise à la terre.

• La fiche doit être branchée sur une prise de courant appropriée qui est installée et reliée à la terre conformément à tous les codes et règlements locaux.
• Tout branchement abusif du conducteur de mise à la terre peut composer un risque d'électrocution.
• En cas de doute, faites vérifier la

mise alla terre par un electricien agrééou un représentant du service après -vente.

• Ne modifiez pas la fiche fournie avec l'appareil si celle-ci ne correspond pas àla prise installée.
• La mise àla terre doit être réalisée par un électricien/agréé.
• N'utilisez pas la porte ni le panier du lave-vaisse comme appui, ne vous asseyez pas et ne montez pas dessus.
• Ne faites pas fonctionner le lavevaisselle si tous les panneaux de l'enceinte ne sont pas en place.
• Ouvrez la porte très delicatement si le lave-vaisselle est en cours de lavage, car de l'eau pourrait s'en échapper.
• Ne déposez pas d'objets lourds et ne montez pas sur la porte lorsqu'elle

est ouverte. L' apparéil pourrait basculer.

• Lorsque vous chargez le lavevaisselle :

1) Placez les objets coupants de façon à ce qu'ils ne puissant pas endommager le joint de la porte ;

2) Avertissement : Les couteaux et autres ustensiles pointus doivent'être placés dans le panier à couverts avec la pointe vers le bas, ou places en position horizontale.

• Certains détergents pour lave -vaisselle sont fortement alcalins. Ils peuvent être extrémement dangereux en cas d'ingestion. Évitez tout contact avec la peau et les yeux.

Éloignez les enfants du lave -vaisselle lorsque la porte est ouverte.

• Verifiez que le distributeur de

détergent est vide àla fin du programme de lavage.

• Ne lavez pas d'ustensiles en plastique à moins qu'ils ne soient estampillés étant lavables au lave -vaisselle.
• Pour les articles en plastique ne portant pas d'indications, consultez les recommendations du fabricant.
• N'utilisez que des détergents et produits de rinceage spécifique pour lave-vaisse automatique.
• N'utilisez jamais de savon, de détergent àgressive ou de liquidevaisselle dans le lave-vaissselle.
• Ne laissez pas la porte ouverte, car cela peut augmenter le risque de trébuchement. Afin d'eviter tout danger, si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant,

un agent/agrééou une personne qualifiée.

• Pendant l'installation, évitez de plier ou d'écraser le cable d'alimentation.
• Ne touchez pas au mécanisme des commandes.
• L'appareil doit être raccordé au robinet principal d'entrée d'eau en utilisant des tuyaux neufs. N'utilisez pas un tuyau usage.

Si l'appareil n'est pas eteint, il s'eteindra automatiquement au bout de 30 minutes et passera en mode veille pour economiser de 1'energie.

• Pour la mise au rebut de l'emballage et l'appareil, adressez-vous àun centre de collecte. Coupez donc le cable d'alimentation electrique et rendez le dispositif de verrouillage de porte inopérant.
• Les cartons d'emballage sont fabriqués à partir de papier recyclé et doivent être jetés dans un container pour papier pour pouvoir être recyclés.
• En vous assurant que ce produit est mis au rebut de manière appropriée, vous contribuerez àéviter toute conséquence potentiellement néfaste sur l'environnement et la santé, qu'une élimination inappropriée de celui-ci pourrait autrement provoquer.
• Pour en savoir plus sur le recyclage de ce produit, veuillez contacter votre municipalitélocale et le service local de récapération des déchets menagers.
• MISE AU REBUT: Ce produit ne peut enaucun cas etreetjeté dans les déchets non triés. Il doit faire l'objet d'une collecte séparée pour subir un traitement spécial.

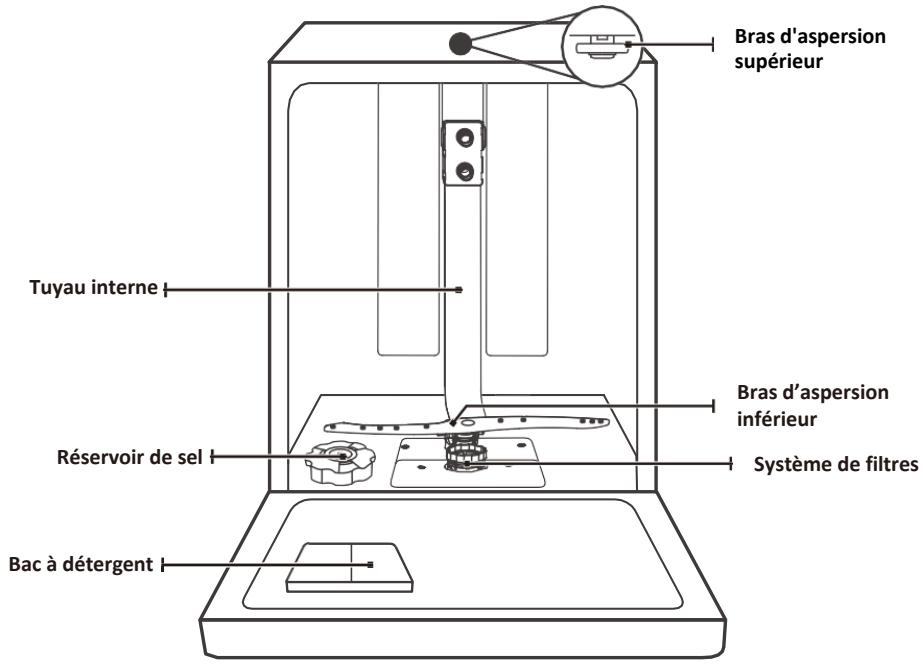

APERÇU DU PRODUIT

0IMPORTANT:

Pour obtenir des performances optimes de votre lave-vaisselle, lisze toutes les consignes d'utilisation avant de l'utiliser pour la première fois.

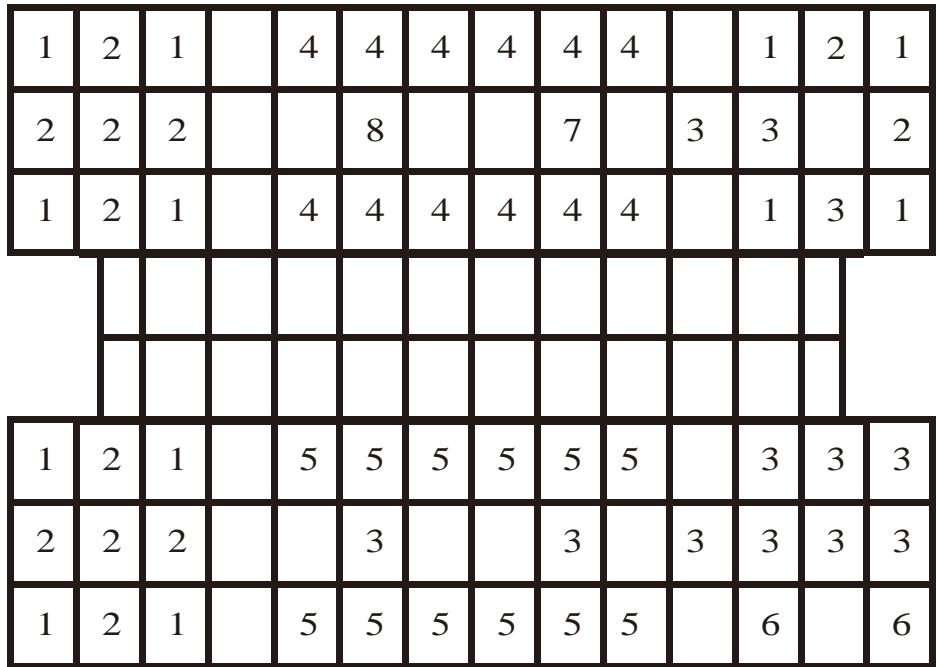

Panier à couverts

Bras d'aspersion supérieur Étagère porte-tasses
Panier supérieur

Panier inférieur

REMARQUE :

Les illustrations sont utilisées uniquement pour référence, les modèles peuvent différer. À titre indicatif seulement.

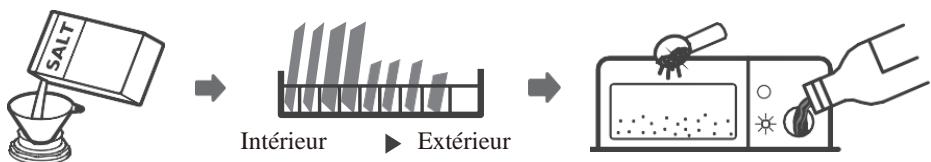

UTILISATION DE VOTRE LAVE-VAISSELE

Avant l'utilisation de votre lave-vaiselle :

1. Ajustez l'adoucisseur d'eau
2. Ajoutez du sel dans l'adoucisseur
3. Remplissez les paniers
4. Ajoutez le détergent

Veuillez consultier la section 1 « Adoucisseur d'eau » de la PARTIE II : Version spéciale, si vous avez besoin d'ajuster l'adoucisseur d'eau.

Remplissage du sel dans l'adoucisseur

REMARQUE :

Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez ignorer ce chapitre.

Utilisez toujours du sel concu spécialément pour lave -vaisselle.

Le réservoir de Sel se trouve sous le panier inférieur et doit être repli comme suit :

AVERTISSEMENT

Utilisez uniquement du sel concu specialement pour lave-vaiselle!

Tous les autres types de sels non spécifique conçus pour une utilisation dans un lave-vaisselle, en particulier le sel de table, pouraient endommager l'adoucisseur d'eau. En cas de dommages causés par l'utilisation d'un sel de type incorrect, le fabricant n'assumera aucune garantie ni responsabilité pour les dommages causés.

• Ajoutez du sel uniquement avant de démarrer l'un des programmes de lavage.

Cela empêchera tout te corrosion due à la présence de grains de sel ou d'eau salée ayant légèrement débordée au fond de l'appareil.

Veuillez suivre les étapes suivantes pour ajouter le sel de lave -vaisselle :

1. Retirez le panier inférieur puis devissez et enlevez le bouchon du réservoir.
2. Placez le bout de l'entonnoir (fourni) dans l'orifice et verse 1,5kg de sel environ.
3. Remplissez complètement le réservoir de sel avec de l'eau. Il est normal qu'une petite quantité d'eau déborde du réservoir de sel.
4. Une fois le réseau rempli, revissez fermement le bouchon.
5. Levoyant d'avertissement du niveau de sel s'eteindra une fois le réservoir rempli de sel.
6. Immédiatement après avoir rempli le réservoir de sel, un programme de lavage doit être démarré (nous conseillons d'utiliser un programme court). Autrement, le système de filtrage, la pompé ou d'autres pieces importantes de la machine pourrait être endommages par l'eau salée. Ceci ne serait pas couvert par la garantie.

REMARQUE :

• Le réservoir de Sel ne doit être rempli que lorsque VOYANT () signalant qu'il n'y a plus de sel s'allume sur le panneau de commande. Il se peut que le VOYANT reste allumé un certain temps alors que le réservoir est plein, cela dépend de la vitesse à laquelle le sel se dissout.

Si vous lave-vaisse ne compte pas de voir d'ajretissement du niveau de sel sur le panneau de commande (sur certains modèles), vous pouvez savoir àpeu pres àquel moment vous devez remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectuels.

• Si le Sel a un peu débordé lors du replissage, lancez un programme court ou de rincege pour éliminer l'excess de sel.

Réglage du panier supérieur

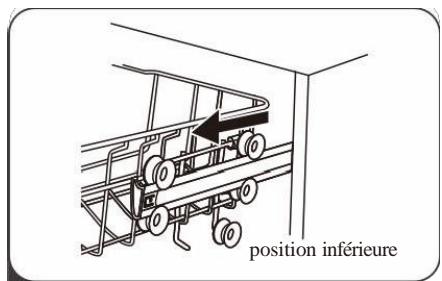

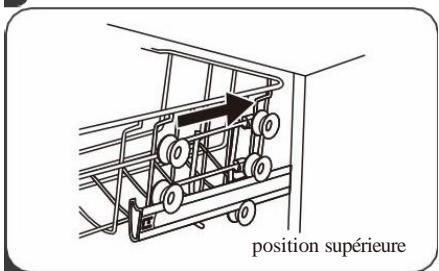

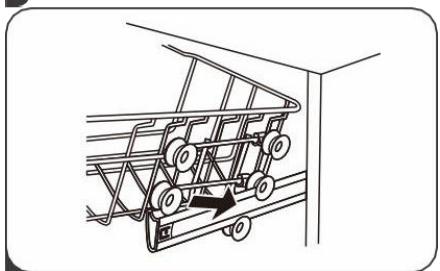

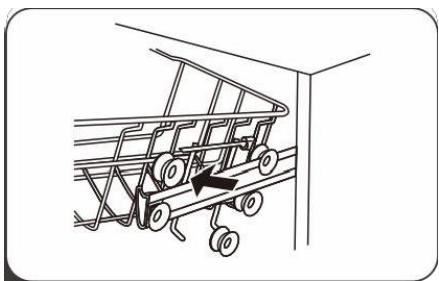

Type 1:

La hauteur du panier supérieur peut être facilement ajustée pour accueillir des plats plus grands dans le panier supérieur ou inférieur.

Pour régler la hauteur du panier supérieur, suivez les étapes suivantes :

1 Retirez le panier supérieur.

2 Enlevez le panier supérieur.

3 Fixez le panier supérieur sur les rouleaux supérieur ou inférieurs.

4 Remettez le panier supérieur.

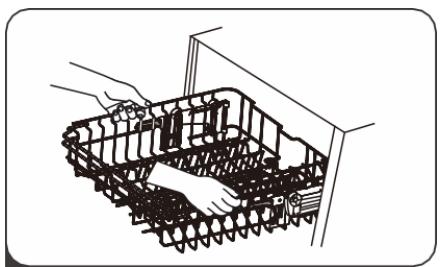

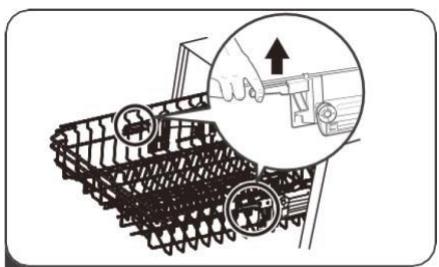

Type 2:

Pour remonter le panier supérieur, soulevez-le simplement en le tenant par le milieu de chaque cote jusqu'à ce qu'il se verrouille en position haute. Il n'est pas nécessaire de lever la poignée de réglage.

Pour abaisser le panier supérieur, levez les poignées de réglage situées de chaque côté pour déverrouiller le panier et l'abaisser en position basse.

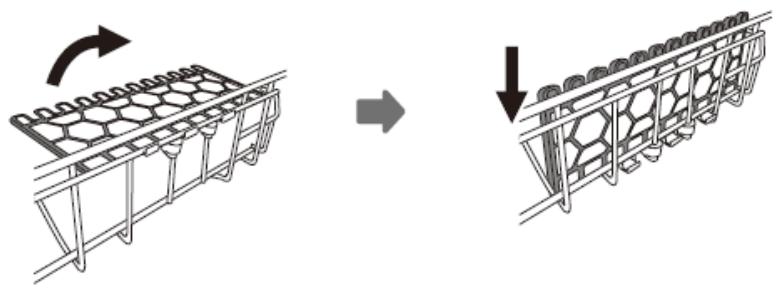

Replier les étagères pour tasses

Pour faire de la place pour les articles plus grands dans le panier du lave-vaiselle, soulevez le panier vers le haut. Vous pouvez alors y poser les grands verres. Vous pouvez également l'enlever lorsque vous ne l'utilisez pas.

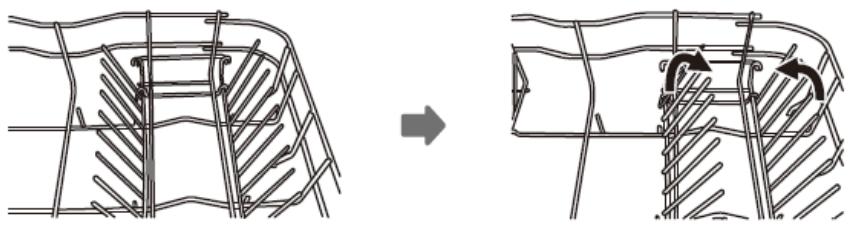

Replier les supports des étagères

Les pointes sont utilisées pour tener les assiettes et un plateau. Elles peuvent être rabaisées pour faire de la place pour les grands ustensiles de grande dimension.

soulever vers le haut

Entretien de l'extérieur de l'appareil

La porte et le joint de la porte

Nettoyez régulièrement les joints de la porte avec un doux chiffon humide afin d'éliminer les dépôts alimentaires.

Lors du chargement du lave-vaisselle, des résidus alimentaires et de boissons peuvent dégouliner sur les côts de la porte du lave -vaisselle. Ces surfaces sont situées en dehors de la cuve de lavage et ne peuvent donc pas'être atteintes par l'eau des bras d'aspersion. Tout dépôt doit être essuyé'avant de fermer la porte.

Le panneau de commande

Si le nettoyage est nécessaire, le panneau de commande doit être essuyé avec un chiffon légèrement humide UNIQUEMENT.

AVERTISSEMENT

• N'utilise jamais de produits nettoyants en aérosol pour nettoyer la porte, car cela pourrait endommager le dispositif de verrouillage de la porte et les composants électriques.
• N'utilise jamais de produits de nettoyage abrasifs ou des tampons à récurer sur les surfaces extérieures qui risqueraient de laisser des marques ou des rayures sur la surface en inox. Certains essuie-tout en papier peuvent également égratigner les surfaces ou laisser des rayures.

Entretien de l'intérieur de l'ordinateil

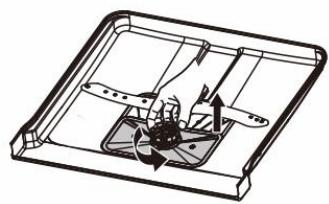

Système de filtrage

Le système de filtrage à la base de la cuve de lavage retient les gros débris du cycle de lavage. Les gros débris recueillis peuvent bloquer les filtres. Vérifiez l'etat des filtres régulierement et nettoyez-les sous l'eau du robinet si nécessaire. Suivez les étapes ci-dessous pour nettoyer les filtres de la cuve de lavage.

REMARQUE :

Les illustrations sont utilisées uniquement pour référence, les modèles de système de filtrage et de bras d'aspersion peuvent différer. À titre indicatif seulement.

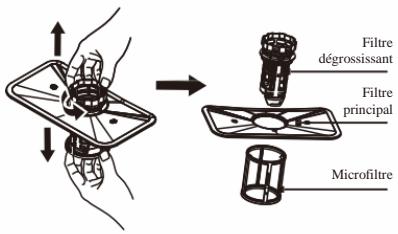

Tenez le filtrte dégrossissant et tournez-le dans le sens inverse des aiguilles d'une montre pour le déverrouiller. Soulevez le filtrte vers le haut et hors du lave-vaisse.

2 Le microfiltre peut etre retiredu bas du systeme de filtres.

Le filtré dégrossissant peut être détabéré du filtré principal en pressant légrement les languettes sur la partie supérieure et en tirant dessus.

3 Les gros résidus alimentaires peuvent être nettoyés en nettoyant le filtré sous l'eau du robinet.

Pour un nettoyage plus en profondeur, utilisez une Brosse couple de nettoyage.

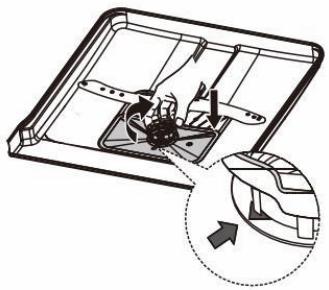

4 Assemblez les filtres dans l'ordre inverse du démontage, replacez l'insert du filtre et tournez-le dans le sens des aiguilles d'une montre en direction de la flèche.

AVERTISSEMENT

• Ne serrez pas trop les filtres. Remettez les filtres en place correctement, sinon des débris grossiers pourrait pénétre dans le système et le bloquer.
• N'utilise JAMAIS le lave-vaisselle sans les filtres. Veillez à ce qu'ils soient correctement remis en place pour garantir de bons résultats de lavage et ne pas abimer la vaisselle et les ustensiles.

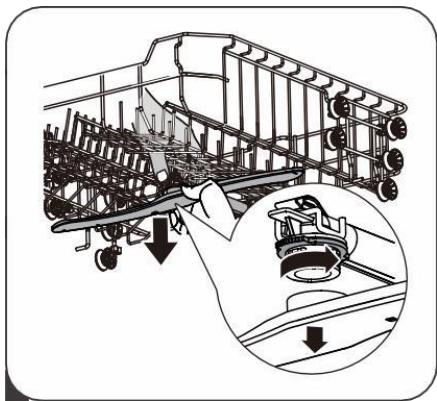

Bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulièrement pour retarder les produits chimiques prêents dans l'eau dure qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à billes.

Pour nettoyer les bras d'aspersion, veuillez suivre les consignes suivantes :

Pour enlever le bras d'aspersion supérieur, maintenez l'écrou du centre et faites tourner le bras d'aspersion dans le sens des aiguilles d'une montre pour l'ôter.

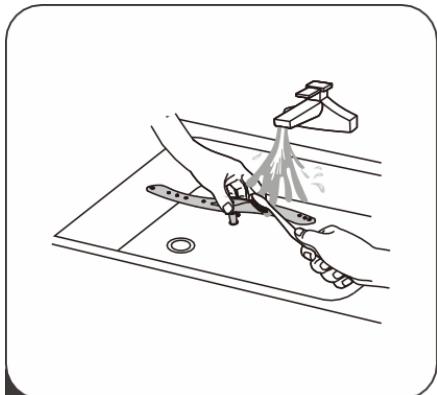

3 Nettoyez les bras au savon et à l'eau chaude et utilisez unerosse douce pour nettoyer les orifices des jets. Remettez-les en place après les avoir bien rincés.

Pour enlever le bras d'aspersion inférieur, tirez vers le haut pour le dévisser.

Précautions contre le gel

Veuillez prendre des mesures contre le gel pour protéger votre lave -vaisselle en hiver. ÀpRES chaque utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante :

1. Debranche le courant électrique alimentant le lave -vaisselle.
2. Fermez l'arrivée d'eau et débranchez le tuyau correspondant du robinet d'arrivée d'eau.
3. Evacuez l'eau du tuyau d'arrivée d'eau et du robinet d'adduction d'eau. (Utilisez une bassine pour recupérer l'eau).
4. Rebranchez le tuyau d'arrivee d'eau sur le robinet.
5. Retirez le filtré dans le fond de la cuve et retirez l'eau duuisard avec une éponge.

Après chaque lavage

Après chaque lavage, fermez le robinet d'arrivée d'eau et laissez la porte entrouverte pour éviter la formation de moisissures et d'odeurs désagréables à l'intérieur de l'appareil.

Retrait de la fiche de la prise secteur

Débranche toujours l'apparil avant de proceder à son nettoyage ou àson entretien.

Éviter les solvants et les produits abrasifs

N'utilisez enaucun cas de produits abrasifs ou de solvants pour nettoyer l'habillage et les éléments en caoutchouc. Utilisez uniquement un chiffon humidifié à l'aide d'une solution d'eau chaude savonneuse.

Pour éliminer les traces ou les taches de la surface interieure, utilisez un chiffon humidifié à l'aide d'une solution d'eau légèrement vinaigrée, ou à l'aide d'un produit de nettoyage spécial pour lave-vaisse.

En cas de non-utilisation pendant une longue période

Il est conseilé d'effectuer un cycle complet à vide, de débrancher l'appareil, de fermer le robinet d'arrivée d'eau et de laisser la porte légèrement entrouverte. Cela permettra de conserver les joints en bon état plus long temps et empêchera toute formation d'odeurs désagréables à l'intérieur de l'appareil.

Déplacement de l'appareil

Si l'appareil doit être déplace, essayez de le maintainir en position verticale. Si cela s'avere absolument nécessaire, couchez -le sur l'arrière.

Entretenir les joints du lave-vaiselle

L'un des facteurs pouvant provoquer l'apparition de mauvaises odeurs dans l'appareil sont les résidus de nourriture incrustés dans les joints. Un nettoyage régulier à l'aide d'une éponge humidifiée évitera ce désagrement.

AVERTISSEMENT

Danger d'électrocution

Débranchez l'alimentation du secteur avant de
proceder à l'installation du
lave-vaisselle.
Le non-respect de cette consigne peut provoquer
une électrocution, voir la mort.

Attention

L'installation des tuyaux et les branchements électriques doivent être réalisés par des professionnels qualifiés.

Au sujet du raccordement électrique

AVENTISSEMENT

Pour votre sécuritépersonnelle :

• N'utilisez pas de rallonge ou d'adaptateur électrique avec cet apparéil.
• En aucune circstance, vous ne devez couper ou détacher la branche de mise à la terre du cordon d'alimentation.

Exigences électriques

Veuillez tire les indications figurant sur la plaque signalétique pour connaître la tension nominale. Branchez le lave-vaisselle sur une alimentation appropriée. Utilisez un fusible de 10A/13A/16A. La présence d'un fusible temporisé ou d'un disjoncteur est préconisée, de même que la présence d'un circuit d'alimentation indépendant pour cet apparéil.

Raccordements électriques

Assurez-vous que la tension et la fréquence d'alimentation correspondant à celles indiquées sur la plaque signalétique. Branchez la f iche uniquement sur une prise secteur correctement reliée àla terre. Si la prise électrique àlaquelle l'appareil doit être raccordén'est pas appropriée pour la prise, remplacez la prise,只不过 que d'utiliser un adaptateur ou un autre appareil similaire, car cela pourrait provoquer une surchauffe et des brûlures.

Avant d'insteller l'appareil, vérifie que la mise à la terre est effectuee correctement.

Raccordement d'eau froide

Branchez le tuyau d'arrivée d'eau froide sur un embout filtré de 19mm et assurez-vous que le branchement est fermement serré. Si les tuyaux sont neufs ou s'ils n'ont pas et été utilisés pendant un certain temps, laissez l'eau couler pour vérifier que l'eau est propre. Cette précaution est né cesserie pour éviter le blocage de l'entrée d'eau et endommager l'appareil.

tuyau d'arrivée d'eau ordinaire

tuyau d'arrivée d'eau de sécurité

Au sujet du tuyau d'arrivée d'eau de sécurité

Le tuyau d'arrivée d'eau de sécurité est à double paroi. Le système du tuyau garantit son intervention en bloquant le débit d'eau en cas de rupture du tuyau d'arrivée d'eau et lorsque l'espace d'air entre le tuyau d'arrivée d'eau et le tuyau ondulé extérieur est rempli d'eau.

AVERTISSEMENT

Un tuyau fixé à une douchette peut exploser s'il est installé sur le même conduit d'alimentation en eau que le lave-vaisselle. Si votre évier en est doté, il est recommendé de déconnecter le tuyau et d'obturer le trou.

Comment raccarder le tuyau d'arrivée d'eau de sécurité

1. Sortez complètement le tuyau d'arrivée d'eau hors du compartment de stockage situé à l'arrête du lave-vaisselle.
2. Serrez les vis du tuyau d'arrivee d'eau au robinet filte de 19mm
3. Ouvrez complètement l'arrivée d'eau avant d'utiliser le lave-vaiselle.

Comment débrancher le tuyau d'arrivée d'eau de sécurité

1. Coupe l'arrivée d'eau.
2. Retirez le tuyau d'arrivée d'eau du robinet.

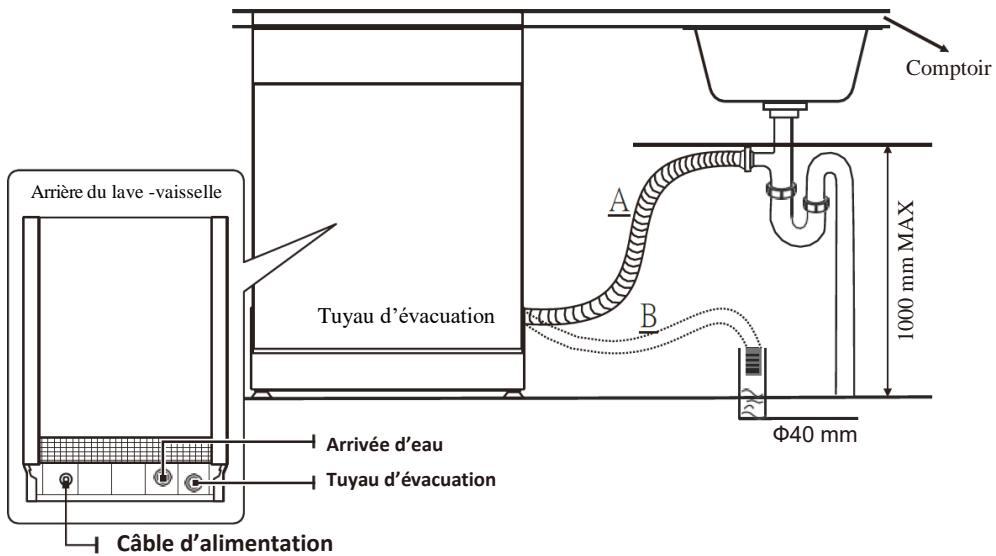

Branchement des tuyaux d'évacuation

Insérez le tuyau d'évacuation d'eau dans une conduite d'évacuation, d'un diamètre d'au moins 4 cm, ou laissez couler dans l'évier. Assurez-vous que le tuyau n'est pas tordu ou plié. La hauteur du tuyau d'évacuation doit être inférieure à 1000mm . L'extrémité ouverte du tuyau ne doit pas être submergé dans l'eau pour éviter les reflux.

4 Veuillez bien fixer le tuyau d'évacuation en position A ou en position B.

Comment drainer l'excès d'eau des tuyaux

Si l'évier est placé à une hauteur de 1 m du sol, il n'est pas possible de vider l'excès d'eau des tuyaux directement dans l'évier. Il sera dans ce cas nécessaire de recueillir l'eau dans un bol ou tout autre recipient approprié situé à l'extérieur et à une hauteur inférieure à celle de l'évier.

Évacuation de l'eau

Raccordez le tuyau d'évacuation. Vérifiez qu'il est installé correctement pour éviter toute fuite eventuelle. Veillez à ce que le tuyau d'évacuation d'eau ne soit pas pliéou écrasé.

Rallongedetuyau

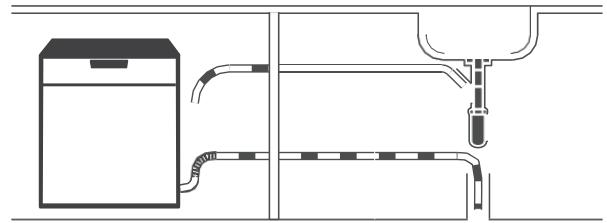

Si vous avez besoin d'une rallonge de tuyau, veillez à utiliser un tuyau d'évacuation du même type.

Celui-ci ne devra pas dépasser 4 mètres, sous peine de réduire les performances de nettoyage du lave-vaisselle.

Raccordement au siphon

Le branchement d'évacuation doit être à une hauteur inférieure à 100 cm (maximum) au-dessus du fond du lave-vaisse. Le tuyau d'évacuation doit être bien fixéen place.

Mise en place de l'appareil

Placez le lave-vaisselle dans la position désirée. Sa face arrrière doit toucher le mur derrière lui et les côtes se placent le long du mur ou des meubles contigus. Le lave-vaisselle est équipédé tuyaux d'alimentation et d'évacuation d'eau qui peuvent être positionnés soit sur le côtédro it soit sur le côtegauche pour faciliter une installation correcte.

Mise à niveau de l'appareil

Une fois que vous avez mis le lave-vaisse en place, la hauteur du lave-vaisse peut etre modifie en ajustant le niveau de vissage des pieds.

Quelle que soit la situation, l'appareil ne devrait pas etre incline a plus de 2^

REMARQUE :

S'apliquent uniquement aux lave-vaiselle en pose libre.

Pose libre

Juxtaposition entre des meubles existants

Le lave-vaisselle a etétudieavec une hauteur standard de 845~mm et peut etre ainsi placeentre des meubles de cuisine moderne de meme hauteur. Pour obtenir un alignment parfait, agissez sur les pieds reglables.

Le plan supérieur laminé de la machine ne requiert pas d'entretien particulier, car il est résistant à la chaleur, aux rayures et aux taches.

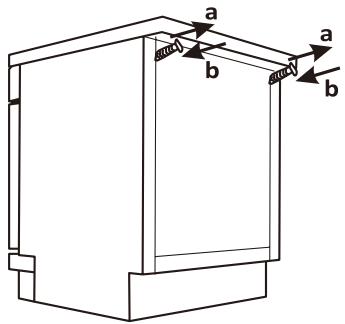

Sous un plan de travail existant

(installation sous un plan de travail) Les cuisines modernes disposent d'un plan de travail unique sous lequel viennent s'insérer les meubles de base et les apparèils menagers. Dans ce cas, il suffit de retarder le plan de travail en dévissant les vis qui se trouvent à l'arrête (a).

Attention

Après avoir retirené plan de travail, les vis DOIVENT est vissées de nouveau (b). La hauteur est ainsi réduite à 815 mm comme prévu dans la norme internationale (ISO), et le lave-vaisse lèvent s'intégrer parfaitement sous le plan de travail.

Installation encastrable (pour les modèles intégrés)

Étape 1 : Choisir le meilleur endroit pour le lave-vaisselle

Le lave-vaisse doit être installé à proximité d'un robinet d'arrivée d'eau, d'un tuyau d'évacuation et d'une prise d'alimentation déjà existants.

Illustrations des dimensions du meuble et de position d'installation du lavevaisselle.

1. L'espace compris entre le plan supérieur du lave-vaisselle et la partie supérieur du meuble doit être inférieur à 5 mm ; la porte doit être alignée par rap port aux parois laterales du meuble.

1. Si le lave-vaisse est installédans un meuble angulaire, vérifie qu'il y a suffisamment d'espace disponible pour ouvrir la porte.

REMARQUE :

Vou aurez peut-être besoin de percper un autre trou dans le meuble situéen face en fonction de l'emplacement de votre prise électrique.

Étape 2 : Dimensions et installation du panneau décoratif

Pour la fixation du panneau d'habillage sur la porte du lave-vaisselle, veuillez-vous reférer aux explications et au schéma d'installation ci-dessous.

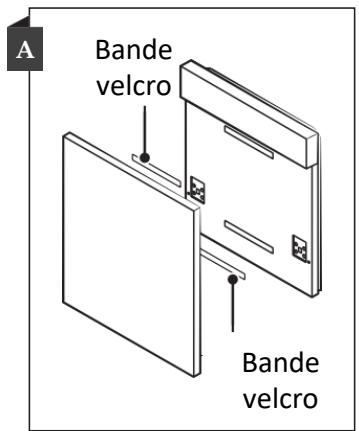

Modèle semi-intégrable

Séparez les deux bandes velcro A et B, apposez la bande velcro A sur le panneau décoratif en bois et la bandes velcro feutrée B sur la porte extérieure du lave -vaisselle (voir figure A). Une fois le panneau positionné, fixez -le sur la face extérieure de la porte à l'aide de vis et de boulons (voir figure B).

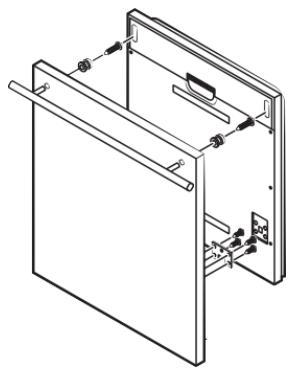

Modèle tout-intégrable

Installez le crochet sur le panneau décoratif en bois, puis insérez -le dans la fente de la face extérieure de la porte du lave -vaisselle (voir figure A). Une fois le panneau positionné, fixez -le sur la face extérieure de la porte à l'aide de vis et de boulons (voir figure B).

A

B
1. Retirez les quatre petites vis

2. Insérez les quatre grandes vis

Étape 3 : Réglage de la tension des ressorts de la porte

1. La tension correcte des ressorts de la porte

est reglee en usine. Si vous installez un panneau decoratif, il sera nécessaire de régler anouveau la tension des ressorts.

Tournez la vis de réglage de façon à desserrer ou àrelâcher la tension du cable d'acier.

La tension du ressort de la porte est correcte lorsquela portereste horizontalen position complètement ouverte,et qu'elle se ferme en la poussant légèrement.

Veuillez consulter les étapes d'installation spécifiées sur les dessins d'installation.

1. Apposez la bande de condensation sous la surface de travail du meuble. Veuillez vous assurer que la bande de condensation afflore le bord de la surface de travail. (Étape 2)
2. Connectez le tuyau d'arrivee al'alimentation en eau froide.
3. Branchez le tuyau d'évacuation.
4. Branchez le cable d'alimentation.
5. Mettez le lave-vaisselle en place. (Étape 4)
6. Nivelez le lave-vaisselle. Le côtéarrière peut être régèle partir de l'avant du lave -vaisselle en tournant la vis qui se trouve au milieu de la base du lave-vaisselle. Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'àce que le lave-vaisselle soit nivélé. (Étape 5 à Étape 6)
7. Installes la porte du meuble sur la porte extérieure du lave -vaisselle. (Étape 7 à Étape 10)
8. Réglez la tension des ressorts de la porte en tournant une cléAllen dans le sens des aiguilles d'une montre pour serrer les ressorts àgauche et àdroite de la porte. Ne pas le faire pourrait endommager votre lave-vaisselle. (Étape 11)

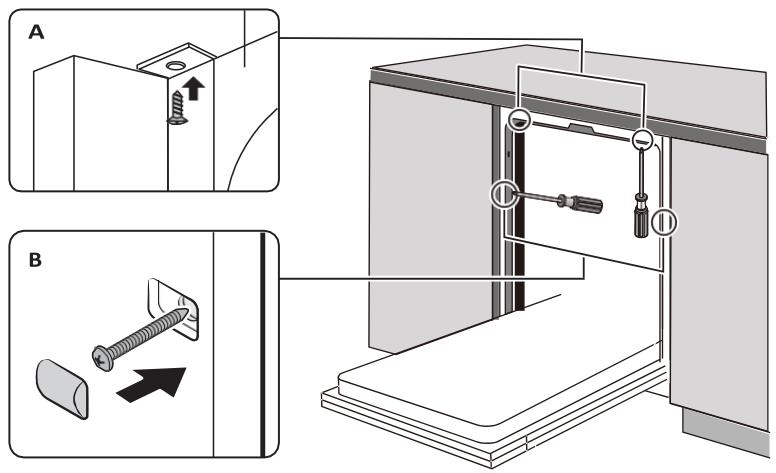

9. Le lave-vaisse doit être bien fixé. Il a deux manières de procéder :

A. Plan de travail normal : Insérez le crochet d'installation dans la fente du plan latorial et fixez-le au plan de travail avec les vis abois.
B. Plan de travail en marbre ou en granit: Fixez le côte avec une vis.

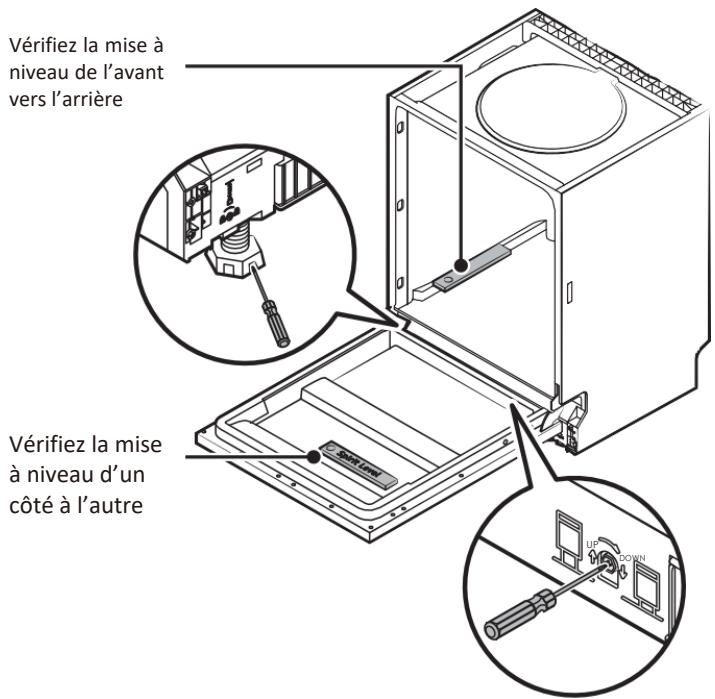

Étape 5 : Niveler le lava-vaissette

Le lave-vaisse doit être nivelepour assurer un fonctionnement correct du panier et une performance optimale de lavage.

1. Placez un niveau abulle sur la porte et sur l'étagère dans le lave -vaisselle comme illustré pour vérifier que le lave -vaisselle est nivélé.
2. Nivelez le lave-vaisselle en ajustant les trois pieds de niveaument individuellement.
3. Lorsque vous nivelez le lave-vaisselle, veuillez faire attention ane pas faire basculer le lave-vaisselle.

REMARQUE :

La hauteur maximale de réglage des pieds est de 50~mm

GUIDE DE DÉPANNAGE

Avant de faire appel à un technicien

Consultez les tableaux représentés sur les pages suivantes, cela pourra vous éviter de faire appel à un technicien.

Problème	Causes possibles	Solution
Le lave-vaiselle ne marche pas	Fusible grillé ou disjoncteur enclenché.	Remplacez le fusible ou réenclenchez le disjoncteur. Débranchez tout autre apparéil partageant le même circuit avec le lave-vaiselle.
	L'alimentation électrique n'est pas activée.	Assurez-vous que le lave-vaiselle est sous tension et la portecorrectement fermée. Assurez-vous que le cordon d'alimentation est correctement branché à la prise murale.
	La pression d'eau est basse	Vérifiez que l'alimentation en eau est correctement raccardée et que l'arrivée d'eau est ouverte.
	La porte du lave-vaiselle n'est pas correctement fermée.	Assurez-vous d'avoir fermé la porte entièrement.
L'eau n'est pas correctement vidangée du lave-vaiselle	Tuyau de vidange plié ou coincide.	Vérifiez le tuyau de vidange.
	Filtre bouché.	Vérifiez le filtre grossier.
	L'évier de cuisine est bouché.	Vérifiez l'évier de cuisine pour vous assurer qu'il se vide correctement. Lorsque l'évier de cuisine est bouché, il est nécessaire de contacter un plombier jusqu'à qu'un agent de service.
Présence de mousse dans la cuve	Détergent inapproprié.	Utilisez uniquement un détergent spécial lave-vaiselle pour éviter la formation de mousse. Le cas échéant, ouvrez le lave-vaiselle et laissez la mousse s'évaporer. Ajoutez environ 3.5 litres d'eau froide au fond du lave-vaiselle. Fermez la porte du lave-vaiselle, puis sélectionnez un cycle qualconque. Au début, le lave-vaiselle vidange l'eau. Ouvrez la porte une fois l'étape de vidange terminée et vérifiez si la mousse a disparu. Régétez l'opération si nécessaire.
	Déversement du produit de rinceage.	Nettoyez toujours immédiatement le produit de rinceage lorsqu'il se déverse.
Présence de taches à l'intérieur de la cuve	Un détergent coloré a probablement été utilisé.	Assurez-vous d'utiliser un détergent ne contenant pas de colorant.
Traces de film blanc sur la surface interieure	Présence de minéaux durs dans l'eau.	Pour nettoyer la surface interieure de l'appareil, utilisez une éponge humide imbibée de détergent spécial lave-vaisselle et portez des gants en cauchoc. N'utilise jamais un nettoyant autre que le détergent spécial lave-vaisselle pour éviter tout risque de formation de mousse.
Présence de taches de rouille sur les couverts	Les articles affectés ne sont pas résistants à la corrosion.	Évitez de laver les articles n'était pas résistants à la corrosion dans le lave-vaisselle.
	Un programme n'a pas été démarré après l'avout de sel. Traces de sel incrustées lors du cycle de lavage.	Lancez toujours un programme après avoir ajouté du sel, évienttement à vide. Ne sélectionnez pas la fonction Express (si disponible) après avoir ajouté du sel.
	Le couvercle de l'adoucisseur est desserré.	Vérifiez que le couvercle de l'adoucisseur est correctement fixé.
Bruit de cognement dans le lave-vaisselle	Un bras d'aspersion heute les couverts contenus dans le panier.	Arrêtez le programme et réorganisez les articles qui bloquent le mouvement du bras de lavage.
Bruit de téléphone dans le lave-vaisselle	La vaisselle est en vrac dans le lave-vaisselle.	Interrompez le programme et réorganisez la vaisselle.
Bruit de cognement dans les conduits d'eau	Cela peut être dû à une installation sur site ou à la section transversale de la tuyauterie.	Ceci n'a aucune influence sur le fonctionnement du lave-vaisselle. En cas de doute, contactez un plombier qualifié.
La vaisselle n'est pas propre	La vaisselle n'a pas été correctement chargée.	Voir PARTIE II : « Préparer et charger la vaisselle » .
	Le programme sélectionné n'était pas assez puissant.	Sélectionnez un programme plus intensif.
	Une quantité insuffisante de détergent a été distribuée.	Utilisez plus de détergent ou changez de détergent.
	Des articlesBloquent le mouvement des bras de lavage.	Disposez à nouveau les articles de manière à ce que les bras pivotent librement.
	Le système de filtration n'est pas propre, ou n'est pas correctement installé dans la cuve du lave-vaisselle. Cela peut cause le blocage des bras de lavage.	Nettoyez/fixez correctement le filtre. Nettoyez les bras de lavage.
Opacité des articles en verre.	Combinaison d'eau douce et d'une quantité exagérée de détergent.	Lorsque l'eau est douce, utilisez moins détergent et scélectionnez un cycle plus court pour laver les articles en verre et obtenir un résultat satisfaisant.
Des taches blanches apparaisent sur la vaisselle et les verres.	L'eau trop dure peut provoquer des dépôts de calcaires.	Ajoutez davantage de détergent.
Taches noires ou grises sur la vaisselle	Les ustensiles en aluminium se frottent contre la vaisselle.	Utilisez un nettoyant abrasif doux pour nettoyer ces taches.
Des résidus de détergent dans le distributeur	La vaisselle bloque le distributeur de détergent.	Rechargez correctement la vaisselle.
La vaisselle ne sèche pas.	Mauvais chargement	Chargez le lave-vaisselle en respectant le sens de chargement.
	Retrait de la vaisselle plus:tôt que prévu.	Ne videz pas votre lave-vaisselle immédiatement après le lavage. Ouvrez légèrement la porte de sorte que la vapeur s'échappe. Sortez la vaisselle et ne la remetteze que lorsque la température interieure ne présente:aucun danger. Déchargez d'abord le panier inférieur pour empêcher l'eau de se déverser du panier supérieur.
La vaisselle ne sèche pas.	Le mauvais programme a été sélectionné.	Avec un programme court, la température de lavage est plus BASSE, ce qui diminue les performances de nettoyage. Sélectionnez un programme avec un long cycle de lavage.
	Ustensiles / vaisselle en plastique.	Le séchage des ustensiles / de la vaisselle en plastique est plus difficile. Les ustensiles / la vaisselle de ce type ne sont pas / moins adaptés au lave-vaisselle.

CHARGEMENT DES PANIERS CONFORMÉMENT À LA NORME EN50242 :

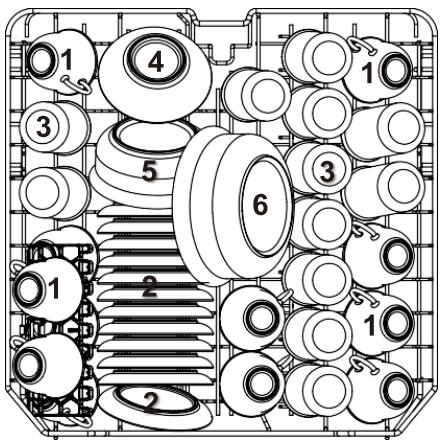

1. Panier supérieur :

Numéro	Élément
1	Tasses
2	Soucoupes
3	Verres
4	Bol de service, petite taille
5	Bol de service, moyenne taille
6	Bol de service, grande taille

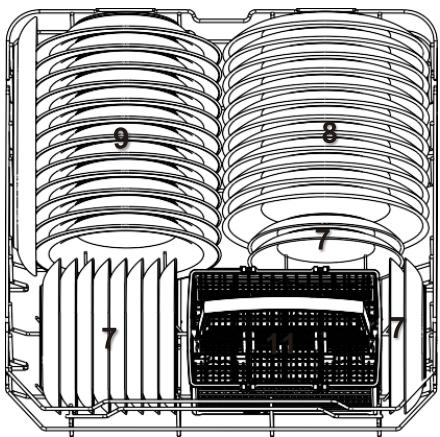

2. Panier inférieur :

Numéro	Élément
7	Assiettes à dessert
8	Assiettes à dîner
9	Assiettes creuses
10	Plat ovale
11	Panier à couverts

3. Panier à couverts :

Informations pour les tests de comparabilité conformément ala norme EN 50242

Capacité : 12 couverts

Position du panier inférieur : position inférieure

Programme : ÉCO

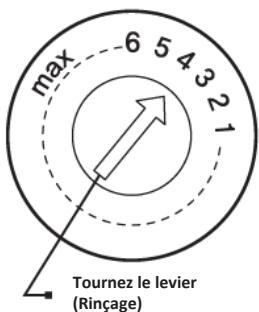

Réglage du produit de rençage: 6

Réglage de l'adoucissant : H3

Numéro	Élément
1	Cuillères àSoupe
2	Fourchettes
3	Couteaux
4	Cuillères àcafé
5	Cuillère àdessert
6	Cuillères deservice
7	Fourchettes àservir
8	Louches

GUIDE D'UTILISATION RAPIDE

Pour connaître le mode d'emploi en detail, veuillez tire le contenu correspondant dans le manuel d'utilisation.

1 Installation du lave-vaiselle

(Veuillez consultier la section 5 « INSTRUCTIONS D'INSTALLATION » de la PARTIE I : version générique.)

2 Elimination de gros résidus sur les couverts

3 Chargement des paniers

4 Chargement du distributeur

5 Sélection d'un programme et fonctionnement du lave-vaiselle

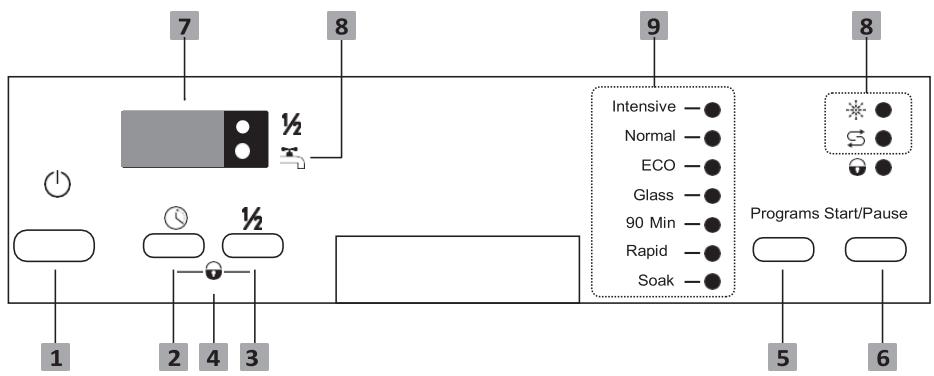

Fonctionnement du bandeau de commande

1	Alimentation	Appuyez sur ce bouton pour allumer votre lave-vaiselle.
2	Départ différé	Appuyez sur le bouton Départ différé pour augmenter le temps de départ différé. Retarder un cycle jusqu'à 24 heures par incréments d'une heures. ÀpRESvoir régèle le temps de départ différé, appuyez sur la touche Démarrer/pause pour démarrer.
3	Demi-charge	Lorsque votre lave-vaiselle n'est rempli qu'à moitié, vous avez la possibilité d'utiliser uniquement le panier supérieur ou le panier inférieur afin de réaliser des économies d'électricité. Chaque pression sur le bouton Demi-charge alterne entre un lavage du panier supérieur ou du panier inférieur. Lorsque vous avez sélectionné la fonction demi-charge, l'indicateur lumineux correspondant s'allume.
4	Sécurité enfants	Cette option vous permet de verrouiller les boutons sur le panneau de commande - à l'exception du bouton Alimentation - afin que les enfants ne puissant pas démarrer accidentellement le lave-vaiselle en appuyant sur les boutons du panneau. Pour verrouiller ou déverrouiller les boutons du panneau de contrôle, maintenez appuyés les boutons Alt et Départ différé en même temps pendant 3 secondes. Lorsque vous avez activé la sécurité enfants, l'indicateur lumineux correspondant s'allume.

5 Programme	Sélectionnez le programme de lavage approprié, l'indicateur du programme sélectionné s'allume.
6 Départ / Pause	Pour démarrer le programme de lavage sélectionné ou l'interr compromise lorsque le lavage est en cours.

Bandeau d'affichage

7 Écran		Affiche le temps restant, le départ différé, le code d'erreur, etc.
8	Indicateur d'advertisement	Produit de rinceageSi l'indicateur « ※ » est allumé, alors le niveau de produit de rinceage est bas, veuillez en rajouter.SelSi l'indicateur « S » est allumé, alors le niveau de sel est bas, veuillez en rajouter..Robinet d'eauSi l'indicateur « ※ » est allumé, cela signifie que le robinet est fermé / pas d'arrivée d'eau.
9	Indicateur de programme	Intensif- La vaiselle très sale, y compris les casseroles et poèles, ainsi que la vaiselle compteant des résidus de nourriture incrustés.Normal Pour les couverts normalement sales tels que les marmites, les assiettes, les verres et les casseroles légèrement sales. ÉCO C'est le programme de référence, approprié pour les charges normalement sales, telles que les casseroles, les assiettes, les verres et les casseroles légèrement sales.VerrePour la vaiselle légèrement sale et les verres.90 minPour la vaiselle normalement sale qui nécessite un lavage rapide.RapideUn lavage plus court pour la vaiselle légèrement sale qui n'a pas besoin d'être séchée.TremperPour rincer la vaiselle que vous prévoyez de laver plus tard le même jour.

L'adoucisseur d'eau doit être réglement qu'en cas de cadran de buretée et d'eau.

L'adoucisseur d'eau est concu pour éliminer les mineraux et les sels de l'eau, ce qui aurait un effet néfaste ou négatif sur le fonctionnement de l'appareil.

Plus il y a de mineraux, plus votre eau est dure.

L'adoucisseur d'eau doit être régélen fonction de la durée déte de l'eau de vote région. L'autorité locale en charge de la distribution de l'eau peut vous donner des conseils sur la durée déte d'eau dans votre région.

Réglage de la consommation de sel

Le lave-vaisselle est conçu de façon apermettre le réglage de la quantité de sel consommée en fonctio n de la durée déte d'eau utilisée. L'objectif est d'optimiser et de personneliser le niveau de consommation de sel.

Veuillez suivre les étapes ci-dessous pour ajuster la consommation de sel.

1. Allumez le lave-vaisselle;
2. Appuyez sur la touche Programme et maintenez-la enfoncée pendant plus de 5 secondes pour démarrer le mode de réglage de l'adoucisseur d'eau dans les 60 secondes qui suivant la mise en marche de l'appareil;
3. Appuyez sur le bouton Programme pour selectionner le réglage approprié en fonction de votre environnement local. Les paramètres changent selon le modele de séquence suivant : H1->H2->H3->H4->H5->H6;
4. Appuyez sur le bouton Alimentation pour terminer le mode réglage.

DURETÉ DE L'EAU				Dépréde l'adoucisseur d'eau	Consommation de sel (gramme/cycle)
Allemand : dH	François : fH	Britannique : Clarke	Mmol/l
0 - 5	0 - 9	0 - 6	0 - 0.94	H1	0
6 - 11	10 - 20	7 - 14	1.0 - 2.0	H2	9
12 - 17	21 - 30	15 - 21	2.1 - 3.0	H3	12
18 - 22	31 - 40	22 - 28	3.1 - 4.0	H4	20
23 - 34	41 - 60	29 - 42	4.1 - 6.0	H5	30
35 - 55	61 - 98	43 - 69	6.1 - 9.8	H6	60

1^ = 1,25 ^ = 1,78^ = 0,178mmol / l

Le réglage d'usine : H3

Contactez votre service local de distribution d'eau pour obtenir les informations relatives au degré ducreté d'eau.

Pour plus de renseignement, veuillez consultier la section 3 « Remplissage du sel dans l'adoucisseur »

REMARQUE :

Si vous modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez ann officerer cette section.

Adoucisseur d'eau

La dureté de l'eau varie d'une zone à une autre. Si vous utilisez de l'eau dure dans le lave-vaisse, des dépôts se forment sur la vaisse et les ustensiles.

L'appareil est équipéd'un adoucisseur spécial qui utilise un réservoir de sespecialément concu pour eliminer le calcaire et les mineraux de l'eau.

Préparation et chargement de la vaisse

Privilégiez l'achat d'ustensiles portant la mention «lavable au lave-vaisselle »
- Pour les ustensiles fragiles, Sélectionnez un programme fonctionnant à la température la plus)basse possible.
- Ne retirez pas vos verres et vos couverts du lave-vaiselle immédiatement après la fin du programme pour éviter tout risque d'endommagement.

Types de matériaux

Ne sont pas compatibles

Couverts aanse en bois, en porcelainne ou en nacre
- Objects en plastique qui ne résistant pas à la chaleur
- Couverts anciers dotés d'éléments collés qui ne résistant pas aux haute temperatures
Couverts ou plats avec colle
- Éléments en étained ou en cuivre
- Verres en cristal
- Objects en acier pouvant rouiller
- Plateaux en bois
- Objects en fibres synthétiques

Sont compatibles mais avec évventuels impacts à long terme

• Certains types de verres peuvent se ternir au bout d'un certain nombre de lavages
• Les éléments en argent et en aluminium ont tendance àse décolorer au lavage
• Les motifs vitrés peuvent s'estomper s'ils sont féquement lavés au lave-vaiselle

Recommendations pour le chargement du lave-vaiselle

Grattez les grandes quantités de résidus d'aliments. Faites ramollir les résidus d'aliments brûlés dans vos poèles et casseroles. Il n'est pas nécessaire de rincer la vaisselle à l'eau courante.

Pour garantir une performance optimale du lave-vaisselle, respectez les directives de chargement suivantes.

(Les fonctionnalités et l'apparace des paniers peuvent varier selon les modèles.)

Placez les objets dans le lave-vaisselle de la maniere suivante :

• Les articles tels que les tasses, les verres, casseroles/marmites, etc. doivent être orientés vers le bas.
• Les articles incuvés ou encastrés doivent être disposés en biais pour que l'eau puisse s'écouler.
• Tous les ustensiles sont empilés en toute sécurité et ne peuvent pas bascule r.
• Tous les ustensiles sont positionnés de façon àpermettre la libre rotation des bras d'aspersion durant le lavage.
• Dispossez les articles creux tels que les tasses, les verres, les casseroles, etc. avec l'ouverture vers le bas, pour éviter une accumulation d'eau dans le écipient ou la base profonde.
• Les plats et les éléments de couvert ne doivent pas'être posés l'un dans l'autre ou couchés les uns sur les autres.
  Pour éviter tout dommage, les verres ne doivent pas se toucher.
• Le panier supérieur est concu pour contir des articles plus délicats et plus légers tels que des verres, des tasses acaféet âthe.
• Les couteaux alongside lame ranges en position verticale constituent un danger potentiel!
• Les éléments de couvert longs et/ou tranchants tels que les couteaux adécouper doivent être positionnés horizontally dans le panier supérieur.
• Veuillez éviter de surcharger votre lave -vaisselle. Cette consigne est importante pour obtenir de bons résultats et assurer une consommation énergétique raisonnable.

REMARQUE :

Vou ne devez pas laver les articles de très petite taille dans le lave -vaisselle, car ils pourraient facilement tomber du panier.

RETRAIT DE LA VAISSELLE !

Pour éviter l'écoulement d'eau du panier supérieur vers le panier inférieur, nous vous recommendons de vider le panier supérieur avant le panier supérieur.

AVERTISSEMENT

La vaisse peut être chaude! Ne sortez pas vos verres et vos couverts du lave-vaisselle dans les 15 minutes suivant la fin du programme pour éviter tout risque d'endommagement.

Chargement du panier supérieur

Le panier supérieur est uncon pour contir des articles plus délicats et plus légers tels que des verres, des tasses acaféet athé, des soucoupes, ainsi que des plats, des petits bols et des casseroles peu profondes (acondition qu'elles ne soient pas trop sales). Positionnéz les plats et ustensiles de cuisine de façon àempêcher leur déplacement par la pulverisation d'eau.

Chargement du panier inférieur

Nous vous sugérons de placer de gros articles et les articles les plus difficiles ànettoyer dans le panier inférieur. Il s'agit des marmites, des casseroles, des couvercles, des plats et bolds de service, comme l'illustrre la figure ci-dessous. Il est préféable de placer les plats de service et les couvercles sur le côtés étagères afin d'éviter de bloquer la rotation du bras d'aspersion supérieur.

Le diamètre maximal conseillement pour les plats places devant le distributeur de détergent est de 19cm , ceci pour ne pas bloquer son ouverture.

Chargement du panier à couverts

Les couverts doivent être placés correctement dans le porte -couverts séparément les uns des autres. Assurez-vous que les ustensiles ne s'emboitent pas les uns dans les autres, cela peut conduire àde mauvais résultats de la rage.

AVERTISSEMENT

Ne laisssezaucun article déborder atravers la partie inférieure.

Chargez toujours les ustensiles tranchants avec la pointe effilée orientée vers le bas !

Pour un meilleur résultat de lavage, veuillez charger les paniers conformément aux indications du chapitre « Chargement des paniers »

Rôle du produit de rinçage et du détergent

Le produit de rinceage est libre lors du rinceage final pour éviter que l'eau ne forme des gouttelettes sur vos plats, ce qui peut laisser des taches et des stries. Il améliore également le séchage en permettant à l'eau de moins s'écouler des plats. Notre lave-vaisselle est concu pour fonctionner er avec un produit de rinceage liquide.

AVERTISSEMENT

Utilisez uniquement les produits de rinceage pour lave -vaisselle. Ne replissez jamais le distributeur de produit de rinceage d'autres substances (par ex.liquide vaisselle). Ils peuvent endommager l'appareil.

Intervalle de replissage du distributeur de liquide de rinçage

À moins que levoyant d'advertisement de rincege ( ) sur le panneau de commande ne soit allumé, vous pouvez toujours estimer la quantitérequise à partir de la couleur de l'indicateur optique de niveau situé acotédu bouchon.

Lorsque le réservoir de produit de rinceage est plein, l'indicateur passé complètement au noir. La taille du point noir diminue au fur et âmesure que le niveau du produit de rinceage bisesse. Ne laisssez jamais le produit de rinceage descendre en dessous des 1/4 du réservoir.

Lorsque le niveau du liquide de rinceage baisse, la taille du point noir sur l'indicateur de niveau du liquide de rinceage change, tel qu'illustré ci-dessous.

Plein

Plein au 3/4

Plein au 1/2

Plein au 1/4

Vide

Rôle du détergent

Les ingredients chimiques qui composent le détermgent sont nécessaires au retrait, au broyage et àla distribution de toute la saleté du lave -vaisselle. La majorités des déterments de qualité commerciale e convennment acette fin.

AVENTISSEMENT

• Utilisation appropriée du détergent Utilisez uniquement les détergents spécifique conçus pour les lave -vaisselle. Gardez votre détergent au frais et au sec. Ajoutez le détergent en poudre dans le distributeur dédiéjuste avant le démarrage du cycle de lavage.

Les détergents pour lave-vaisselle sont corrosifs! Tenez le détergent pour lave-vaisselle hors de la portée des enfants.

Remplissage du réservoir du liquide de rinceage

Indicateur de niveau du produit de rinceage

Pour ouvrir le distributeur, tournez le capuchon sur la flèche «ouverte» (gauche) et soulevez-le.

3 Remettez le capuchon en place en l'alignant sur la flèche «ouverte» et en le tournant vers la flèche fermée (droite).

2 Versez soigneusement le produit de rincege dans son distributeur, en évitant qu'il déborde.

REMARQUE :

Nettoyez le liquide de rincege déversé à l'aide d'un chiffon absorbant pour éviter la formation excessive de mousse au cours du prochain lavage.

Réglage du réservoir du liquide de rincege

Le réserveur du liquide de rincege possède six degrés. Le réglage d'usine recommendé est « 4 ». Si la vaisselle est mal séchéée ou présente des taches, réglez le cadran sur le chiffre supérieur jusqu'à ce que vos plats neprésent plus de taches.

Réduisez le niveau si vos plats représent des taches blanches collantes ou si vos verres ou vos couteaux représent une pellicule bleutée.

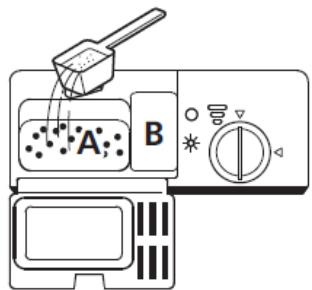

Poussez le loquet pour l'ouvoir

1 Appuyez sur le loquet d'ouverture du distributeur de détergent pour ouvrir lecocouvercle.

3 Fermez le couvercle et appuyez dessus jusqu'ace qu'il s'enclenche.

2 Ajoutez du détergent dans la grande cavité(A) pour le cycle de lavage principal.

Pour la vaisse très sale, ajoutez également un peu de détergent dans la petite cavité(B) pour le cycle de prélavage.

REMARQUE :

• Notez que le réglage peut varier selon l'encrassement de l'eau.
• Veuillez observer les recommendations du fabricant indiquées sur l'emballage de votre détergent.

Tableau de cycle de lavage

Le tableau ci-dessous indique les programmes qui conviennent le moyen aux niveaux de résidus alimentaires et la quantité détergent nécessaire. On y trouve également diverses informations sur les programmes.

() indique la nécessité d'ajouter le liquide de rinceage dans le distributeur de liquide de rinceage.

Programme	Description du cycle	Détergent de prélavage/lavage	Durée de fonctionnement (min)	Énergie (kWh)	Eau (L)	Liquide de rinchage
Intensif	Prélavage(50 °C)Lavage (60 °C)RinçageRinçageRinçage (65 °CSéchage	5/25 g1 ou 2 pieces	160	1,5	18,5	●
Normal	Prélavage(45 °C)Lavage (55 °C)RinçageRinçage (65 °CSéchage	5/25 g	180	1,25	15	●
ÉCO (* EN 50242)	PrélavageLavage (45 °C)Rinçage (65 °CSéchage	5/25 g	185	0,90	11	●
	PrélavageLavage (40 °C)RinçageRinçage (60 °CSéchage	5/25 g	120	0,85	14,5	●
90 min	Lavage (65 °CRinçageRinçage (65 °CSéchage	30 g	90	1,35	12,5	●
Rapide	Lavage (45 °CRinçageRinçage (55 °CS)	20 g	40	0,75	11,5	○
Tremper	Prélavage		15	0,02	4	○

REMARQUE :

EN 50242: Ce programme est le cycle de test. Informations pour le test de comparabilitéconformément àla norme EN 50242.

Démarrage du cycle de lavage

1. Sortez les paniers inférieur et supérieur, chargez la vaiselle et remettez -les. Il est recommandé de charger d'abord le panier inférieur, puis le panier supérieur.
2. Ajoutez le détergent.
3. Branchez la fiche à la prise. Pour des informations relatives à l'alimentation électrique, référez-vous à la première page « Fiche produit » Assurez -vous que l'alimentation en eau est régée sur la pression maximale.
4. Fermez la porte, et appuyez sur le bouton Alimentation pour allumer l'appareil.
5. Choisissez un programme, le témoin de réponse s'allume. Puis, appuyez sur le bouton Demarrer/Pause, le lave-vaiselle démarre son cycle.

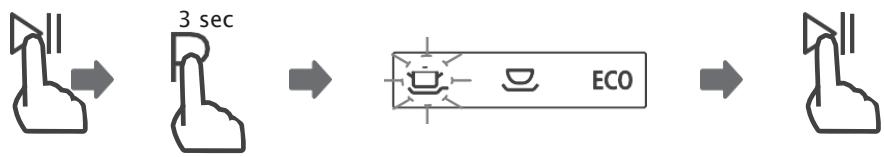

Changement du programme au cours d'uncycle

Un cycle de lavage ne peut être change que s'il fonctionne depuis peu de temps, sinon le détergent peut déjà avoir été libéré et le lave -vaisselle peut déjà avoir drainé l'eau de lavage. Dans ce cas, vous devez redémarrer le lave -vaisselle etmplir à nouveau le distributeur de détergent. Pour redémarrer le lave -vaisselle, suivez les instructions ci-dessous :

1. Appuyez sur le bouton Départ / Pause pour suspendre le lavage.
2. Appuyez sur le bouton Programme pendant plus de 3 secondes - le programme sera annulé.
3. Appuyez sur le bouton Programme pour selectionner le programme souhaite.
4. Appuyez sur le bouton Départ / Pause. Au bout de 10 secondes, le lave-vaissele se mettra en marche.

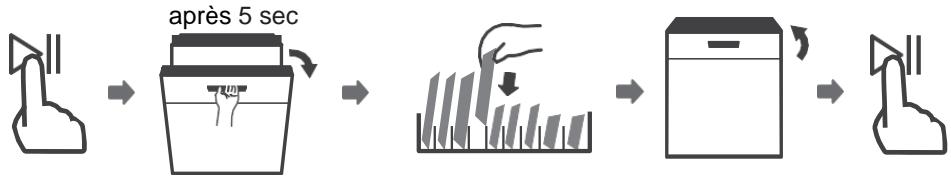

Vous souhaitez ajouter un plat ?

Vous pouvez ajouter un plat oublé à tout moment avant l'ouverture du distributeur de détergent. Dans ce cas, suivez les instructions ci -dessous :

1. Appuyez de nouveau sur le bouton Demarrer/Pause pourmettre le cycle de lavage en pause.
2. Attendez 5 secondes, puis ouvre la porte.
3. Ajoutez les plats oubliés.
4. Fermez la porte.
5. Àpès 10 secondes, appuyez sur le bouton Marche/Pause, le lave-vaiselle démarre.

AVERTISSEMENT

Il est dangereux d'ouvrir la porte du lavevaisselle lorsqu'un cycle est en cours, la vapeur chaleur pourrait vous brûler.

CODES D'ERREUR

En cas de dysfonctionnement, le lave-vaisselle affichera des codes d'erreur permettant de les identifier :

Codes	Significations	Causes possibles
E1	L'appareil chargependant une longue période.	Les robinets ne sont pas ouverts ou l'entrée d'eau est bloquée ou la pression d'eau est trop BASSE.
E4	Débordement.	Certains éléments du lave -vaisselle fuient.

AVERTISSEMENT

• En cas de débordement, coupe le système d'approvisionnement en eau principal avant de contacter le service après-vente.
• Si la base de la cuve contient de l'eau en raison d'un débordement ou de fuites minèures, retirez l'eau avant de remettre le lave-vaisselle en marche.

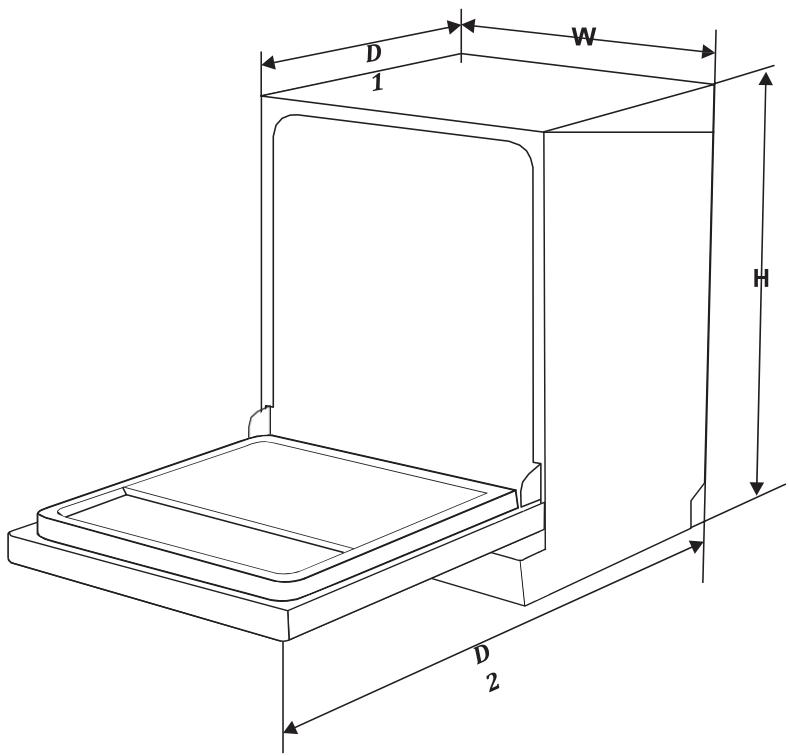

Hauteur (H)	815 mm
Largeur (W)	598 mm
Profondeur (D1)	570 mm (avec porte fermée)
Profondeur (D2)	1150 mm (avec porte ouverte à 90°)

Fiche du produit

Fiche du lave-vaiselle domestique conformément à la Directive européen 1016/2010 & 1059/2010:

Fabricant	SCHNEIDER
Type/Description	SCLB272A0B/SCLB272A0N/SCLB272A0X
Nombre de couverts standard	12
Classe d'efficacité énergétique	1
Consommation d'énergie annuelle	2
La consommation d'énergie lors du cycle de nettoyage standard	0,90 kWh
Consommation d'énergie en mode Off (Arrêt)	0,45 W
Consommation d'énergie mode Left-on (Laissez sur marche)	0,49 W
Consommation d'eau annuelle	3
Classe d'éfficacité de séchage	4
Cycle de nettoyage standard	5
Durée du programme avec cycle de nettoyage standard	185 min
Niveau sonore	47 dB (A) re 1 pW
Montage	À monter dessous
Peut être encastré	Oui
Consommation d'énergie	1 930 W
Tension/fréquence nominale	230 V/50 Hz
Pression d'eau (pression du débit)	0.04-1.0MPa=0.4-10 bar

REMARQUE

A++(efficacite maximale)àD (efficacite minimale)
Consommation energetique sur la base de 280 cycles standard de nettoyage avec alimentation en eau froide et modes economiques. La consommation d'energie reelle varie en fonction de l'utilisation de l'appareil.
Consommation d'eau sur la base de 280 cycles standard de nettoyage. La consommation d'eau réelle varie en fonction de l'utilisation de l'appareil.
A (efficacité maximale) àG (efficacité minimale)
Ce programme est adaptéau nettoyage de la vaisselle normalement sale. En outre, il s'agit du programme le plus efficace en termes de consommation d'énergie et d'eau combinées pour ce type de vaisselle.

GARANTIE

La garantie ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages resultant de:

(1) détiérations superficielles dues à l'usure normale du produit;
(2) défauts ou déteriorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
(4) toute opération improupe d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement aune tension incorrecte ;
(5) toute utilisation d'accessoires non fournis ou nonapprovés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du

numéro de série du produit.

Pour en savoir plus : www.quefairedemesdechets.fr

SCHNEIDER

Importé par: ADMEA

12 rue Jules Ferry - 93110 Rosny-Sous-Bois, France
