Intitulé	Description
Type de produit	Réfrigérateur combiné
Caractéristiques techniques principales	Froid ventilé, classe énergétique A++, capacité totale de 330 litres
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Hauteur : 201 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	75 kg
Compatibilités	Compatible avec les accessoires de réfrigération standard
Fonctions principales	Fonction de congélation rapide, éclairage LED, tiroirs à légumes
Entretien et nettoyage	Nettoyage intérieur régulier recommandé, dégivrage automatique
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande, manuel de réparation disponible
Sécurité	Système de verrouillage de porte, alarme de température élevée
Informations générales utiles	Garantie de 2 ans, service client disponible pour assistance

FOIRE AUX QUESTIONS - ANB 43395 X ELECTROLUX

Comment régler la température de mon ELECTROLUX ANB 43395 X ?

Pour régler la température, appuyez sur le bouton de réglage de la température sur le panneau de contrôle et utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Vérifiez que la porte est bien fermée, que les orifices de ventilation ne sont pas obstrués et que l'appareil est correctement branché. Si le problème persiste, contactez le service client.

Comment nettoyer l'intérieur de mon ELECTROLUX ANB 43395 X ?

Débranchez l'appareil, retirez tous les aliments et les étagères. Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur, puis rincez avec de l'eau claire.

Quel est le niveau sonore normal de ce réfrigérateur ?

Le niveau sonore normal de l'ELECTROLUX ANB 43395 X est d'environ 40 dB. Si vous entendez des bruits inhabituels, cela peut indiquer un problème.

Comment dégivrer mon réfrigérateur ?

Pour dégivrer, débranchez l'appareil et laissez la glace fondre naturellement. Vous pouvez placer des serviettes pour absorber l'eau. Ne jamais utiliser d'objets pointus pour retirer la glace.

Quelle est la capacité de ce modèle ?

L'ELECTROLUX ANB 43395 X a une capacité totale de 300 litres, dont 220 litres pour le réfrigérateur et 80 litres pour le congélateur.

Comment réinitialiser mon réfrigérateur ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut aider à résoudre certains problèmes techniques.

Où puis-je trouver un manuel d'utilisation pour mon réfrigérateur ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Sinon, vous pouvez le télécharger sur le site officiel d'ELECTROLUX en recherchant le modèle ANB 43395 X.

Mon réfrigérateur émet une odeur désagréable, que faire ?

Vérifiez si des aliments sont périmés ou ont fui. Nettoyez l'intérieur avec une solution de vinaigre et d'eau. Assurez-vous également que les bacs de drainage ne sont pas obstrués.

Est-il normal que le compresseur fonctionne souvent ?

Oui, cela peut être normal, surtout si le réfrigérateur vient d'être chargé d'aliments ou s'il fait chaud. Si le compresseur fonctionne en continu, un contrôle par un professionnel est recommandé.

MODE D'EMPLOI ANB 43395 X ELECTROLUX

Bienvenue dans le monde d'Electrolux

Nous vous remercions de la confiance que vous nous témoignez enCHOIsissant un apparéil Electrolux qui, nous espérons vous arrivagnera/agréablement au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus/agréable.

Vou pouvez en voir quelques exemples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvert ce guide qui vous permettra de profiter au moins de tous les avantages de votre nouvel apparéil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sénérité.

A bientôt.

Les symboles suivants sont utilisés dans cette notice d'utilisation:

Informations importantes pour votre sécurité et pour éviter d'endommager l'appareil.

Informations générales et conseils

Informations ecologiques

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

SOMMAIRE

Avertissements et consels:
importants

Service après-vente 11

Utilisation 11

Nettoyage 11

Bandeau de commandes 11

Mise en service 12

Réglage de la température 12

Indicateur de températe 13

Zone la plus froide 14

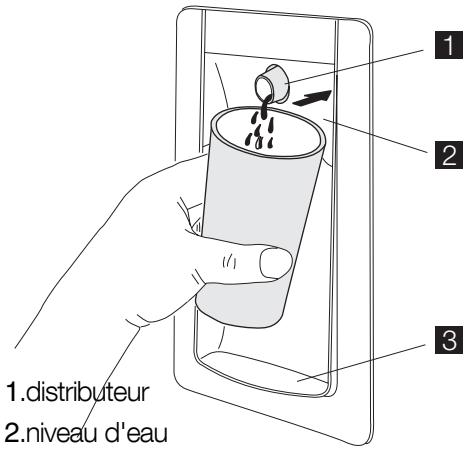

Réfrigération 14

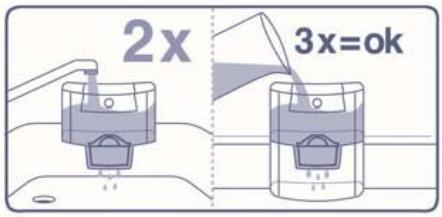

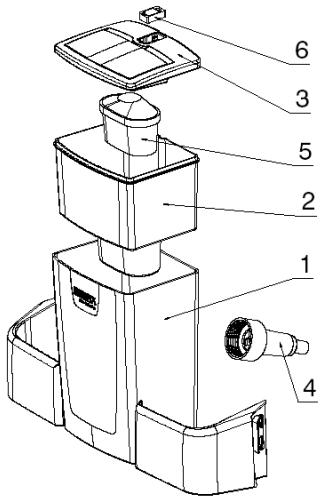

BRITA 15

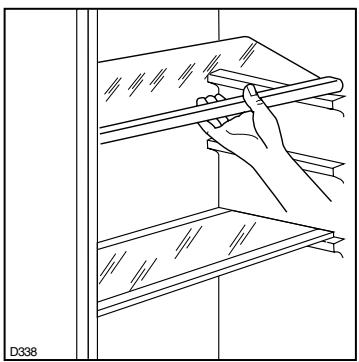

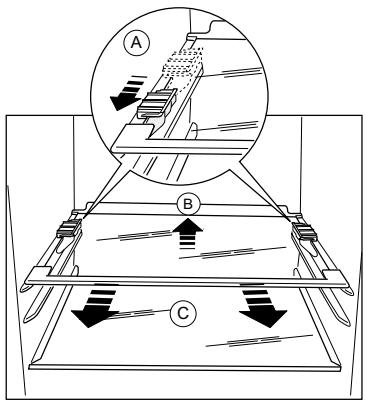

Clayettes amovibles 20

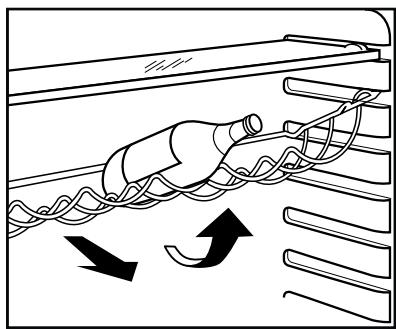

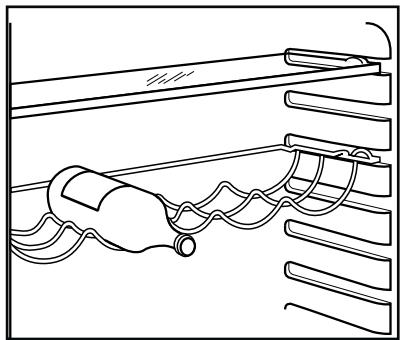

Clayette portebouteille 20

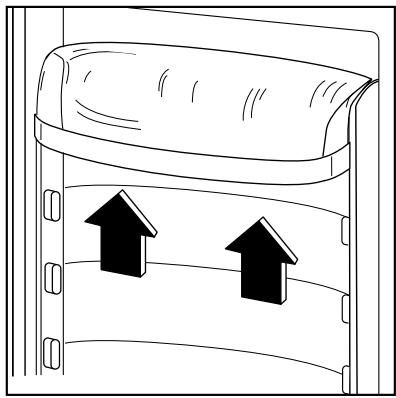

Positionnement des balconnets

de la contre-porte 21

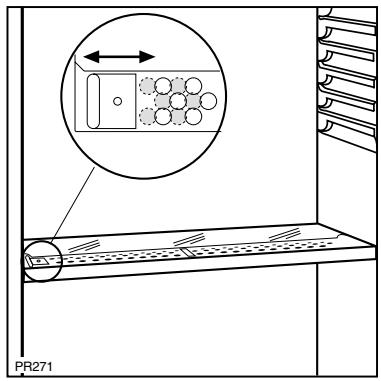

Contrôle de l'humidité 22

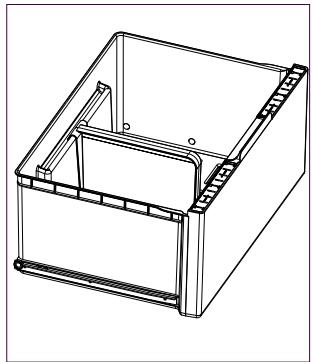

Le bac 22

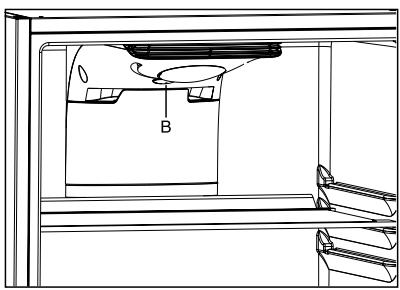

Brassage de l'air 23

Congélation 23

Calendrier de congélation 23

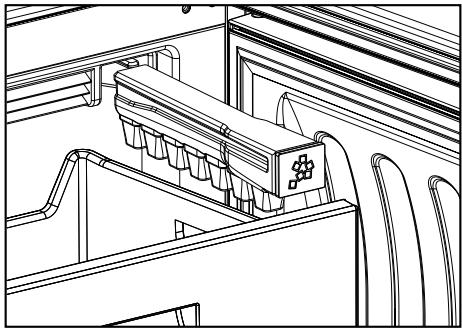

Décongélation 24

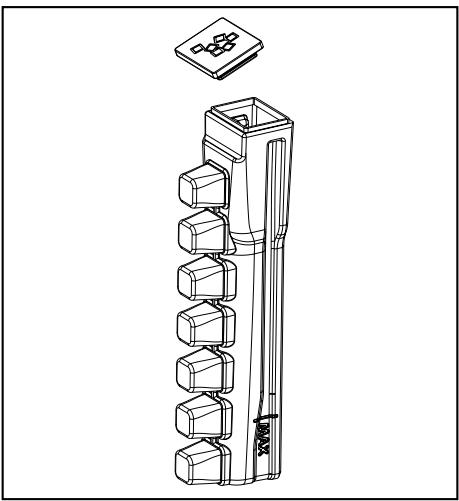

Fabrication de glaçons 24

Conseils 25
Conseils pour la réfrigération 25
Conseils pour la congélation 25
Conservation des produits surgelés et congelés 26
Entretien 26
Nettoyage 26
Dégivrage 27
Changement de I'ampoule 28
En cas d'absence prolongée ou de non-utilisation 28
En cas d'arrêt de fonctionnement 28
Informations techniques 29
Anomalie de fonctionnement 29
Installation 30
Emplacement 30
Branchementélectrique 30

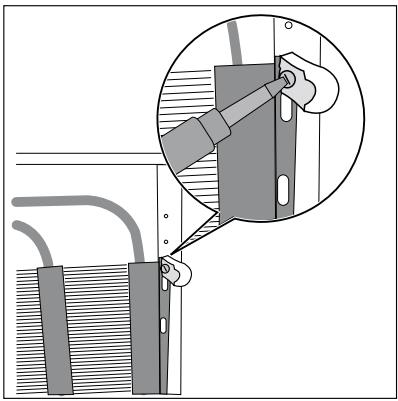

Entreprises arrirées 31

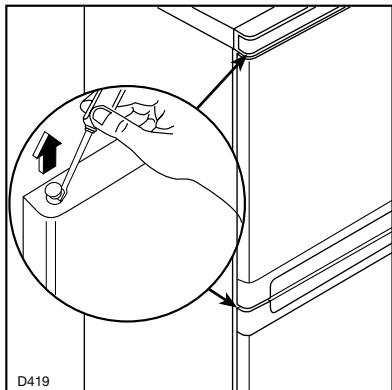

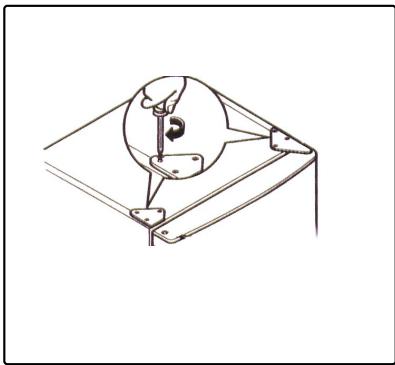

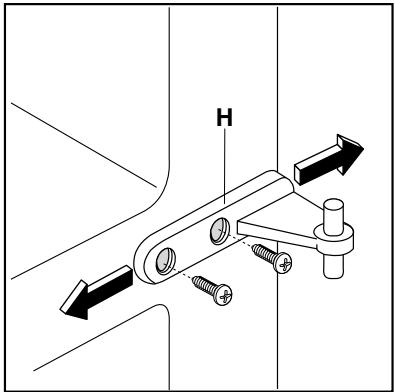

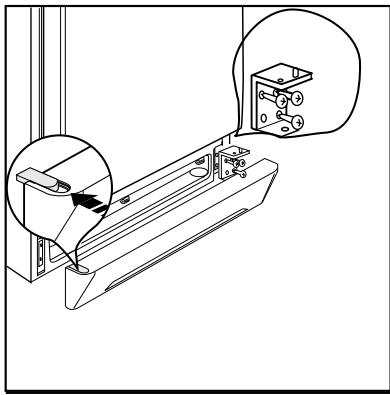

Réversibilité des portes 32

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous doivent d'abord dire impérativement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modulo).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnel qualifié.

Votre apparéil a été concu pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été concu. Vous évitezz ainsi des risques matériel et corporel.

Débranchez vous appareil avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Tout projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.

Si vous appeareil est équipé d'un éclairage, débranchez l'appareil avant de procédé au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'utilisation ce qui pourrait présenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Respectez la chaine de froid lors l'acquisition d'un aliment excepta sa consommation pour exclure le risque d'intoxication alimentaire.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

i AVENTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet apparéil devait été vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation l'accompagne, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des averissements relatifs.

Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une fermeture à ressort, nous vous conseillons de prendre celle-ci inutilisable avant de mettre l'ancien apparéil au rebut. Cela dans le but d'éviter que des enfants puissant s'y enfermer et de mettre ainsi leur vie en danger. Ces avertissements sont disponibles pour votre sécurité et pour cette d'autrui. Nous vous prions donc de bien pouvoir les dire attentivement avant d'installer et d'utiliser l' apparéil.

Sécurité

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacité physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l' apparéil sans danger.

• Débranchetz toujours la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les apparêls qui en sont écipés).

• Ne touche pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les batonnets glacés des leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.
• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit réfrigérant et ainsi d'éviter des risques de fuite.
• L'appareil ne doit pas etre situé a proximite de radiateurs ou cuisinières à gaz.
• Evitez une exposition prolongée de l'appareil aux rayons solaires.

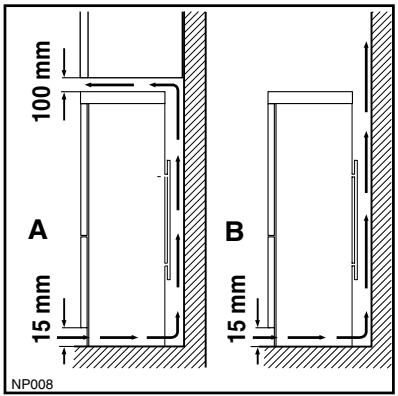

• Il doit y avoir une circulation d'air suffisante à la partie arrêté de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
• Ne faites pas fonctionner d'appareils électriques à l'intérieur de l'appareil.

Service/Réparation

• Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre apparéil qu'à un électricien qualifié.

• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil.

• Conformément au règlement UTE - C - 73 - 997 de juillet 2006, seules les personnes ayant reçues une formation spécifique aux fluides inflammables peuvent intervenir sur cet appeareil qui contient des hydrocarbures.

Ce gaz est néanmoins inflammable:
Pendant le transport et l'installation de votre apparéil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas :

• Evitez les flammes vives (briquet) et tout autre allumage (étincelles).
• Aérez la piece où se trouve l'appareil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service Àpre-S-Vente de votre magasin vendeur et n'exigez que des pieces détachées d'origine.

Utilisation

• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Les réfrigerateurs et/ou congélateurs menagers sont destinés uniquement à la conservation et/ou congélation des alimentés.

Pour le bon fonctionnement de l'appareil, il est impératif de respecter les températures ambantes du local où doit être placé l'appareil, suivant la classe climatique (indiquée sur la plaque signalétique) pour lequel il est prévu. Au-delà de ces températures, ses performances peuvent s'en couver diminuées.
Les différentes classes climatiques existantes et les températures ambientes correspondantes en fonction du modele de l'appareil sont les suivantes:entre +16^ et +43^ (classe T),entre +16^ et +38^ (classe ST),entre +16^ et +32^ (classe N),entre +10^ et +32^ (classe SN).
- Un produit décongelé ne doit jamais être recongelé.
- Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
- Dans tous les apparèils de réfrigération et congélation il y a des surfaces qui se couvent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
- N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur rendant du même coup l'appareil inutilisable. N'employez pour cela qu'une spatule en plastique.
- De même, ne décollez jamais les bacs à glaçons avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartment à bassé température, elles pourraient éclater.

Stockage des denrées dans les réfrigérateurs et règles d'hygiène

La consommation croissant de plats préparés et d'autres alimentes fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maïtrise de la température de transport et de stockage de ces produits.

A la maison, le bon usage du réfrigérateur et le respect de règles d'hygiène rigoureuses contribuents de façon significative et efficace à l'amélioration de la conservation des alimentés.

Conservation des aliments / Maîtrise des températures

Stockez les alimentés selon leur nature dans la zone appropriée:

Zone tempérée: Boissons, oeufs, beurre, saues industrielles et préparées, fromages à pâtes cuites, fruits et légumes frais.

Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.

Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza / quiches, produits frais et fromages au lait cru, légumes préts à l'emploi vendus sous sachet plastique

et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4^ .

L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des alimentés.

• Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.
• Se laver les mains avant de toucher les alimentents et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sur, au moment de passer à table comme les règes d'hygiene l'imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découvert sans les avoir bien nettoyés au préalable).
• Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe).
• Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la baisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.

Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le

cas échéant, d'ajuster le thermostat en conséquence comme indiqué (page "Utilisation").

La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre place, dés le départ, dans un recipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.

Respect des règles d'hygiène

Nettoyez fréquèment l'intérieur du réfrigérateur en utilisant un produit d'entretien deux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaire blanc ou avec tout produit désinfectant adapté au réfrigérateur.
- Retirez les suremballages du commerce avant de placer les aliments dans le réfrigerateur (par exemple suremballages des packs de yaourts).
Couvrez les aliments.
- Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.

(1) Chaine de froid : maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.

Installation

Assurez-vous, après avoir installé l'appareil, que celui ne repose pas sur le cable d'alimentation.
Important: en cas de dommage du cable d'alimentation, il ne doit être remplace que par un professionnel qualifies.
- L'appareil se rechauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation.
- Àprous la livraison,attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

Protection de

I'environmentnement

Le système frigorifique et l'iso1ation de
votre apparile ne contiennent pas de
C.F.C. contribuant ainsi a preserver
I'environnement.L'appareil ne peut etre
traite comme déchet menager.
Lorsque I'appareil est mis au rebut, evitez d'endommager le circuit
réfrigerant,surtouta l'amere de
I'appareil,prés du condenseur.
Pour obtenir plus de détails sur le
recyclage de ce produit,veuillez
prendre contact avec les services de
voitre commune ou le magasin ou vous
avez effectue l'achat. Les matériaux
utilisés dans cet apparile identifiés par le
symbole sont recyclables.

SERVICE APRÈS-VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "Anomalie de fonctionnement". Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (démenagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès-Vente.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pieces de rechange certifiées Constructeur

i Plaque signalétique

En appelant un Service Àprous Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.

UTILISATION Nettoyage

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.

N'utilise pas de produits abrasifs, de poudre à recuner ni d'éponge métallique.

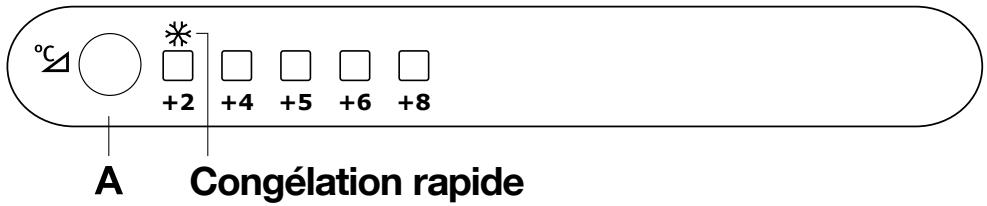

Bandeau de commandes

A. Touche de réglage de la température

Mise en service

Si un autocollant est present à l'intérieur du compartment congélateur, retirez-le.

Branchez I'appareil.

Mise à l'arrêt

Pourmettreàl'arrêt l'appareil, débranche-ile.

Réglage de la température

Le réglage de la température se fait à l'aide de la touche A.

La position "+" correspond à la position la plus froide.

En maintainant cette touche appuyée, le réglage de la température est modifié et signalé par levoyant correspondant.

La température à l'intérieur du compartment est automatiquement ajustée en fonction de la température sélectionnée sur le bandeau de commandes.

Remarque: La température à l'intérieur du compartment réfrigerateur est fonction de plusieurs facteurs tels que:

• la température ambiente,
• la fréquence d'ouverture de la porte,
• la quantité de denrées stockées,
• emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Si la température ambiente est inférieure à 16 °C, appuyez sur le bouton du thermostat jusqu'à ce que levoyant correspondant à latempérature la plus BASSE S'allume.

Fonction congélation rapide

Pour descendre rapidement la température dans le compartment congélateur, activez la fonction congélation rapide.

Maintenez appuyee la touche A jusqu'à ce que le voyant correspondant au symbole (*) s'allume. La tempereure dans le compartment réfrigerateur redescendra également. Pour désactiver la fonction congélation rapide, maintenez appuyée la touche A afin de selectionner la tempereure que vous souhaitez.

Indicateur de température

Pour vous aider au bon réglage de votre apparéil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide.

Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, voirlez à ce que dans l'indicateur de température “OK” apparaisse.

Si "OK" n'apparait pas, la température moyenne de la zone est trop élevé. Reglez le thermostat sur une position supérieure.

L'indication "OK" apparaisant en noir, celui-ci est difficilement visible si I'indicateur de tempéature est mal éclairé. La bonne lecture de celui-ci est facilité s'il est correctement éclairé.

A chaque modification du thermostat, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifies la position du thermostat que progressivement et attendez au moins

12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.

NOTA : ÀpRES chargement de l'appareil de denrées fraîches ou après ouvertures répetées (ou ouverture prolongée) de la porte il est normal que l'inscription "OK" n'apparaisse pas dans l'indicateur de température; attendez au moins 12h avant de réajuster le thermostat.

Important

Si l'évaporateur du compartment réfrigérateur (paroi du fond de l'appareil) se couvre anormalement de givre (appareil trop charge, température ambiente elevée, le thermostat sur une position basse, ouvertures féquentes de la porte), ramenez progressivement le thermostat sur une position inférieure, jusqu'à obtenir de nouveau des périodes d'arrêt du compresseur. En effet, le dégivrage automatique de comportiment réfrigérateur ne s'effectue que si le compresseur s'arrête par intermittence.

Indicateur de température

Thermostat à régler

Température correcte

Emplacement des denrées

Zone la plus froide

Vous obtiendrez une(Meilleure conservation de vos alimentes si vous les placez dans la zone de froid convenant le moins à leur nature. La zone la plus froide se situe au niveau de la clayette inférieure en verre.

Le symbole ci-contreindique l'emplacement dela zone la plus froide devotre régrigrateur .

L'espace situé directement au dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartment réfrigérateur.

L'indicateur de température situé sur la paroi de votre réfrigérateur au dessus de la clayette en verre du bac à légumes définit le haut de la zone la plus froide.

Dans un réfrigerateur la température n'est pas uniforme (à l'exception des apparèils à froid ventilé ou brasse).

Chaque type d'aliment a une température de conservation ideale et donc un emplacement précis à respecter.

En réglant correctement votre réfrigérateur, vous obtiendareshes zones correspondant à chaque type d'aliment (voir chapitre

"AVERTISSEMENTS IMPORTANTS").

Réfrigération

• N'entreposez que des alimentés frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).
• Respectez les conseils pour le stockage des denrées, et les règles d'hygiène alimentaire disponibles au paragraphe "Avertissements et conseils importants".
• Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique.

Notice d'utilisation du distributeur d'eau avec cartouche filtrante BRITA MAXTRA

Filtre à eau BRITA

Éléments intéérieurs :

1.reservoir d'eau
2. entonnoir
3.couvercle de réservoir
4.clapet ^+ joint
5 cartouche filtrante BRITA MAXTRA
6.Mémo BRITA -l'indicateur électronique de changement de cartouche

Éléments extérieurs :

3.cuvette de récuppération des gouttes

PREPARATION DU DISTRIBUTEUR D'EAU AVANT SA PREMIÈRE UTILISATION

1. Retirez le ruban adhésif et autres protections du réservoir.
   2.Nettoyez les éléments, en suivant les indications du chapitre NETTOYAGE DU DISTRIBUTEUR D'EAU, afin d'éliminer les résidus évventuels.

NETTOYAGE DU DISTRIBUTEUR D'EAU

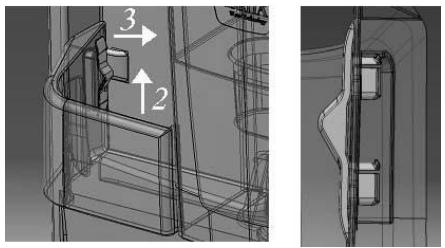

1.Libérez les deux pattes de blocage sur les côts du réservoir, comme le montrent les figures.
-Sortez la cartouche BRITA MAXTRA du filtré à eau.
- Appuyez au milieu des pattes de blocage et déplacez-les vers le haut.
-Déplacez l'arrêt dans la direction du réservoir central.

2.Poussez le réservoir vers le haut dans lesens du clapet.
3.Enlevez le couvercle et l'entonnoir.
4.Tournez le clapet dans le sens inverse des aiguilles d'une montre (faites très attention à ne pas perdre son joint, parce qu'il est indispensable au bon fonctionnement de l'ensemble).
5.Lavez le couvercle,le clapet et le joint avec de I'eau tiède et un détergent doux.

Rincez et remettez-le dans l'orifice de la portependant le lavage des autres éléments (pour éviter que l'air froid ne s'échappe du réfrigerateur).

6.Lavez le réservoir et l'entonnoir au lavevaisselle ou avec de I'eau tiède et un détergent doux et rincez.
7. Quand tous les éléments du réservoir ont été lavés, sortez le clapet de la porte du réfrigerateur et assemblez le réservoir dans l'ordre inverse (4,3,2,1) du démontage (faites attention à remettre bien en place le joint du clapet).
8.Remettez le réservoir assemblé sur la portedans the sens du clapet.
9.Bloquez à l'aide des pattes de fixation en procédant dans l'ordre inverse du déblocage.

10.Remettez la cartouche filtrante BRITA MAXTRA dans l'entonnoir en procédant comme décrit au chapitre "Remplacement de la cartouche filtrante BRITA MAXTRA".

Utilisation de la cartouche filtrante BRITA MAXTRA

ETAPE 1: PREPARATION DE LA CARTOUCHE

Sortez la cartouche filtrante BRITA de son emballage de protection (remarque : la cartouche et l'intérieur de l'emballage peuvent être humides en raison de la condensation). Plongez la cartouche dans de l'eau froide et agitez-la delicatement pour éliminer les bulles d'air. Maintenant, le filtré est prét et peut être utilisé. Contrairement à d'autres cartouches filtrantes, la nouvelle cartouche Maxtra fonctionne de suite, sans besoin d'une immersion prolongée au préalable dans l'eau.

ÉTAPE 2: INTRODUCTION DE LA CARTOUCHE DANS LE RÉSERVOIR D'EAU

Otez le couvercle du réservoir. Avant d'introduire la cartouche, retirez l'entonnoir, rincez-le soigneusement et essuyez-le. Nettoyez ensuite l'intérieur du réservoir d'eau à l'aide d'une éponge humide et essuyez. Introduisez la cartouche dans le support de filtre et poussez vers le bas jusqu'à entendre un "clic", indiquant qu'elle est bien en place. La cartouche doit rester en place lorsque l'on returne l'entonnoir.

ÉTAPE 3: RINÇAGE DE LA CARTOUCHE

Sortez l'entonnoir du filtré à eau BRITA, replisssez-le d'eau froide du robinet et laisses passez l'eau à travers le filtré.

Jetez l'eau des deux premières filtrations.
Ces deux premières filtrations seront à rincer et préparer la cartouche filtrante

Remettez ensuite l'entonnoir dans le filtre a eau BRITA.

Remettez le couvercle en exerçant une légère pression pour bien l'emboiter.

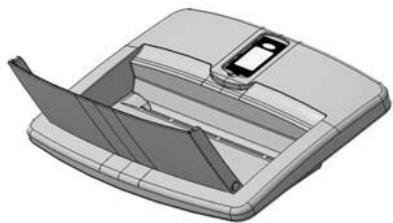

ÉTAPE 4: REMPLISSAGE DU RÉSERVOIR D'EAU

Pour replir le réservoir, ouvrez le couvercle, prenez une carafe pleine d'eau du robinet et versez son contenu dans le réservoir par le couvercle, comme le montre la figure (utilisez toujours le couvercle pour filtrer l'eau).

Important!

Afin d'éviter toute éclaboussure lors de l'ouverture ou la fermeture de la porte de votre réfrigerateur, nous vous conseillons de ne pas replir le réserve à son maximum.

REMARQUE:SI TOUTE L'EAU FILTREE CONTENUE DANS LE RÉSERVOIR N'A PAS ETÉ UTILISÉE DANS UN DÉLAI DE 1-2 JOURS, JETEZ-LA.

Filtrez l'eau et repézez l'ÉTAPE 4 autant de fois que nécessaire jusqu'à ce que le filtré à eau BRITA soit plein.

SORTEZ LA CARTOUCHE EN LA TIRANT PAR SA POIGNEE EN FORME D'ANNEAU

Pour changer la cartouche après quatre semaines, sortez-la de l'entonnoir en la tirant par sa poignée supérieure en forme d'anneau et repêzez les étapes 1 à 3 cédessus.

MÉMO BRITA

Pour le maximum d'efficacité du filtré et un gout optimal, il est important de

remplacer régulierement la cartouche

filtrante BRITA. BRITA conseille de remplacer la cartouche filtrante BRITA toutes les quatre semaines.

Mémo BRITA «vous» rappelle automatiquement de changer la cartouche

Le système Mémo BRITA mesure le temps d'utilisation recommandié de votre cartouche. Mémo est facile d'utilisation et vous indique automatiquement le moment ou votre cartouche doit être remplaçée. Le Mémo BRITA se trouve sur le couvercle du réservoir d'eau. Son utilisation est extrémement simple.

Démarrage de l'indicateur Mémo

Appuyez sur le bouton Start sur le couvercle jusqu'à ce que les quatre barres s'affichent et clignotent deux fois.

Le Mémoire est alors réinitialisé.

Contrôle du fonctionnement

Un petit point clignotant dans le coin inférieur droit de l'indicateur signale que le Mémo fonctionne.

Nombre de barres

À la fin de chaque période, une barre disparaît pour indiquer la durée d'utilisation résiduelle de la cartouche.

Au bout de 4 semaines, les 4 barres auront disparu. Une flèche commencerà alors à clignoter pour rappeler à l'utilisateur que la cartouche doit être remplacede. Insérez une nouvelle cartouche en suivant les instructions correspondantes et réinitialisez le Mémo en procédant comme déscrit ciddessus.

CONSEIL : quand il ne reste plus qu'une barre, vérifie si vous disposez d'une cartouche BRITA MAXTRA de rechange.

Important ! L'indicateur BRITA Mémo est exclusivement concu pour la gamme de cartouches filtrantes de la marque BRITA . " MÉMO " BRITA - L'indicateurlectronique de changement de cartouche a une durée de vie approximative de 5 ans. Lorsqu'il sera en fin de vie, rappelez-vous que BRITA Mémo est un apparéillectronique et qu'il doit être mis au rebut conformément aux directives et réglementations en vigueur.

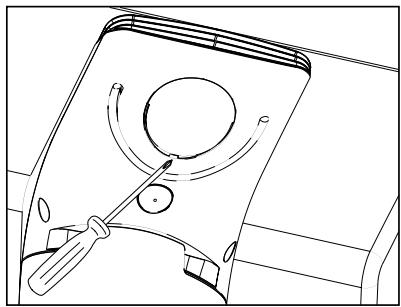

Pour le retarder, enfilez la pointe d'un tournevis dans l'encoche pres du " MÉMO " et poussez-le vers l'extérieur.

Ne retirez le " MÉMO " que s'il est en fin de vie et uniquement pour lemettre au rebut.

INFORMATION IMPORTANTE

• L'orifice du robinet de la porte du réfrigérateur DOIT TOUJOURS RESTER BOUCHÉ par le ROBINET D'EAU pendant l'utilisation normale de l'appareil.
  Utilisez exclusivement de l'eau potable. Tout autre type de boisson peut laisser des résidus, un arrêtegout ou une odeur dans le réserve et dans le robinet.
• Il est possible d'entendre du bruit causé par l'air PENÉTRANT dans le réservoir.
• Si l'eau ne coule pas, appuyez à nouveau sur le levier de distribution. Quand le verre est plein, laissez-le encore quelques instants sous le robinet pour être sur de recueiller toute l'eau.
• N'utilise pas de boissons gazeuses. L'eau pourrait s'échapper sous l'action de la pression du gaz.

• N'oubliez pas que l'eau est un produit alimentaire. C'est pourquoit, l'eau filtrée doit être consommée dans un délai de 48 heures.

• Si vous n'utilise pas votre système BRITA pendant une période prolongée (par ex. pendant les vacances), nous vous recommendons de jeter l'eau résiduelle et de laisser la cartouche filtrante dans l'entonnoir. Avant de réutiliser le système, enlevez la cartouche, nettoyez le système et repêze les opérations 1 à 4 du point "Utilisation de la cartouche filtrante BRITA MAXTRA".

• Le système de filtration domestique BRITA est exclusivement concu pour être utilisé avec de l'eau traitée par les services municipaux (remarque : cette eau fait l'objet d'un contrôle constant et est potable conformément aux dispositions légales). Si une instruction était donnée par les autorités sanitaires de faire bouillir l'eau, appliquéz-la aussi à l'eau filtrée. À la levée de cette mesure, le système de filtration devra être nettoyé et une nouvelle cartouche filtrante insérée.

Pour de plus amples informations surutilisation des cartouches filtrantesBRITA et de l'indicateur "Memo ",reportez-vous au guide BRITA.

Clayettes amovibles

Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les clayettes à différentes hauteurs, selon vos besoin.

Clayette porte bouteille

Placez les bouteilles (ouverture vers l'avant) dans les emplacements prévus de la clayette.

Si la clayette est placée à l'horizontal, ne placez que des bouteilles non entamées.

Cette clayette porte bouteilles a la possibilité de s'incliner afin de favoriser le rangement de bouteilles déjà entamées. Pour cela, tirez la clayette vers l'avant jusqu'à ce qu'elle puisse pivoter vers le haut afin de glisser la clayette dans le support clayette supérieur.

Positionnement des balconnets de la contre-porte

Il est possible de modifier la position en hauteur des balconnets.

A cet effet procédez comme suit:

Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.

Contrôle de l'humidité

Le bac est équipé d'un dispositif muni de fentes dont les ouvertures sont réglables à l'aide d'un levier coulissant. Le role de ce filtre est de retarder la déhydration des fruits et légumes dans le bac à légumes ce qui permet d'augmenter considérablement leur conservation.

Lorsque les fentes sont fermées (levier coulissant à gauche), le taux d'humidity est plus élevé.

Lorsque les fentes sont ouvertes (levier coulissant à droite), le taux d'humidité est plus bas.

Si vous étés amené à retarder cette clayette (lors du nettoyage par exemple), veillez à la replacer correctement.

Le bac

Le bac est adapté pour la conservation de fruits et légumes. Il possée une cloison qui, selon vos besoins, permet de séparer les alimentés. Le fond du tiroir est doté d'une grille dont le but est d'éviter que les alimentés contenus à l'intérieur ne soient en contact avec l'humidité qui pourrait s'y former et qui s'y dépose. Il est possible de sortir le tiroir et d'enlever les éléments interieurs afin de pouvoir les laver.

Brassage de l'air

Ce modele est pourvu d'un dispositif qui brasse l'air uniformément.

Cette technologie a pour effet d'uniformiser la température à l'intérieur du réfrigerateur plusrapidement pour atteindre une température plus basse tout en maintainant un taux d'humidité constant.

La température ideale ainsi assurée à tous les niveaux du réfrigérateur offre plus de liberté pour le rangement de tous les alimentents et permet une meilleure et plus longue conservation de ces alimentents.

Ce dispositif est spécialement approprié lorsque vous avez introduit une grande quantité d'aliments dans le compartment réfrigerateur et partemps chaud (Température ambiente supérieure à 25^ C).

Pour actionner le brassage de l'air, basculez le bouton (B): le voyant vert s'allume indiquant que la fonction est active.

Veillez à ne pas placer d'aliments devant ce dispositif, ce qui aurait pour effet de diminuer le brassage de l'air.

Congélation

Le compartment 4 étoiles vous permet de congefer des alimentés frais et de conserver des denrées congelées et surgelées.

Pour congeler les alimentes frais il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en fonctionnement normal.

Toutefois, si vous désirez congeler plus rapidement vous pouvez régler le dispositif de réglage de température sur la position congélation rapide (*) tout en veillant à ce que la température ne descendé pas en dessous de 0^ dans le compartment réfrigérateur.

Placez les alimentés à congeler dans la partie supérieure du compartment .

A la première mise en service ou après un arrêt prolongé faites fonctionner l'appareil pendant deux heures au moins avec le dispositif de réglage de température placé sur la position congélation rapide (*) avant d'introduire les produits frais dans le compartmenting Congélateur.

Après 2 heures ramenez ensuite le dispositif de réglage de température sur une position Médiane à l'aide de la touche A.

Calendrier de congélation

Les symboles correspondent à différencents types de produits congelés.

Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure

est valable en fonction de la qualité des alimentés et du traitement qu'ils ont subi avant la congélation.

Décongélation

Avant d'être utilisés, les alimentés congelez ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiente, selon le temps dont on dispose pour cette opération. S'il s'agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.

Cet apparéil est équipé d'un bac pour la fabrication de glaçons.

Il est placé sur le côté du tiroir supérieur du compartment congélateur.

Retirez le tiroir supérieur.

Sortez le bac à glaçons et retirez le bouchon.

Remplissez le bac d'eau potable non gazeuse jusqu'à la limite "MAX" indiquée.

Remettez le bouchon et replacez le bac à glaçons dans son emplacement initial.

Le démoulage s'obtient par simple torsion. Pour plus de facilité, gardez le bac fermé et passez-le sous l'eau courante quelques secondes.

Ne décollez jamais les bacs à glaçons avec un couteau ou tout autre objet tranchant.

Nous vous recommendons de faire régulierèment de nouveaux glaçons.

CONSEILS

Conseils pour la réfrigération

Emplacement des denrées

Viande (de toutes sortes: volaille, gibier, poissons crus,...): enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du(des) bac(s) à legumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, toutes denrées à consommer assez rapidement, etc.: placez-les, bien couverts, sur une clayette.

Fruits et légumes: bac(s) à légumes (une fois nettoyés).

Beurre et fromage: enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylene et placez-les dans les casiers appropriés.

Lait en bouteille: à placer dans l'un des balconnets de la contreporte.

Bananes, pommes de terre, oignon et ail ne se conservent pas au réfrigérateur, s'ils ne sont pas conditionnés.

Conseils pour la congélation

Régles à respecter pour la congélation:

• respectez le pouvoir de congélation de votre apparéil (c'est-a-dire la quantité maximal de denrées fraîches que vous pouvezCongeler par 24 heures et qui figure sur la plaque signalétique);

• le processus de congélation prend 24 heures. Il vaut moins ne pas ajouter d'autres alimentés à congelerpendant ce laps de temps;
  les produits destinés à la
  connélation doivent être frais, bien
  nettoyés et d'excellente qualité;

• préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;
• enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;
• évitez de placer des produits à congeler en contact avec des denrées déjà entreprises, pour éviter d'enlever la température;
• les alimentés maigres se conservent moins et plus longtemps que les gras; le Sel réduit la durée de conservation;
• ne consommez pas les batonnets glacés des leur sortie du compartment Congélateur. La température très BASSE à laquelle ils se trouvent peut provoquer des brûlures;
  indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps de stockage;
• ne placez ni bouteilles ni boittes de boissons gazeuses dans le congélateur, car elles pouraient éclater.

Conservation des produits surgelés et congelés

Pour une bonne conservation des produits surgelés et congeLés, la température à l'intérieur du compartment congestionelateur doit être maintainue égale ou inférieure à -18 C.

Assurez-vous que l'emballage des alimentes est intact et qu'il ne presente aucune trace d'humidité, signe d'un début de décongélation.
- Prévoyez un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile.

Utilisez des sacs isothermes (dans la mesure du possible).

• Evitez d'ouvrir trop souvent la portedu compartmenting concélateur et ne la laissez ouverte que le tempsnecessaire. Une augmentation de latempérature peut réduire sensiblement la durée deconservation des alimentés.
• Un produit décongelé doit être consommé dans le plus bref lié et ne jamais être recongelé, sauf s'il a été cuit entre-temps.
• Repérez la date de fabrication du produit, et respectez la durée de conservation indiquée par le fabricant.
• Laissez refroidir les alimentents chauds avant de les introduire dans le congélateur.

ENTRETIEN

Débranchez l'appareil avant toute opération d'entretien et de nettoyage.

Attention

Cet apparéil contient des hydrocarbures dans son circuit de réfrigération; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.

N'utilisez jamais de produits abrasifs ou caustiques, ni d'éponges avec gratoir pour procéder au nettoyage interieur et extérieur de votre apparéil.

Nettoyage

De nombreux détergents spécifique pour les surfaces de cuisine contiennent des agents chimiques pouvant corroder/endommager les parties en plastique de cet apparéil. Il est donc recommendé de ne laver le revêtement extérieur de cet apparéil qu'avçé de l'eau chaude et un petit peu de détermagent liquide non agressif, pour vaisselle par exemple. Rincez et séchez soigneusement.

Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil; vous risquez de l'endommager.

Il est recommandé de nettoyer le compartment réfrigérateur très régulierement et le compartment congélateur chaque fois que vous procédez au dégivrage complet.

Compartment réfrigérateur

Retirez tous les accessoires du compartment (clayettes, balconnets, bac(s) à légumes, etc.). Lavez-les à l'eau tiède additionné d'un détergent doux et inodore (produit utilisé pour la vaisselle par exemple); rincez à l'eau javellisée et séchez très soigneusement.

Lavez les parois interieures du compartment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement de l'eau de dégivrage de réfrigerateur avec le bâtonet se trouvant dans l'orifice.

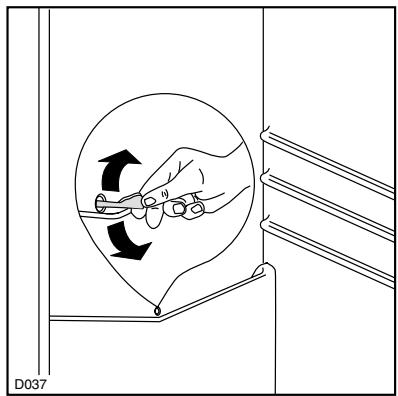

A l'occasion d'un dégivrage, lavez le compartment et le joint de porte à l'aide d'une éponge et d'un détergent doux. Rincez et séchez soigneusement.

Dépoussièrez le condenseur situé à l'arrière de l'appareil à l'aide d'une Brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

Dégivrage

Le dégivrage du compartment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.

Cette opération ne nécessite aucune intervention de votre part.

Le compartment congestioneur, par contre, est caractérisé par l'absence totale de givre sur les parois grâce au FROID VENTILE. Ce procédé consiste à faire circuler dans l'appareil un air froid et sec grâce à une turbine ce qui dispense de l'opération de dégivrage. Le dégivrage s'effectue AUTOMATIQUEMENT. "

Important

N'utilisiez jamais de couteau ou d'objet métallique pour gratter la couche de givre, vous risquez de déterminerir irrémédiablement l'évaporateur. N'utilisez pas d'appareils électriques, d'agents chimiques, de dispositifs mécaniques ou autres moyens artificiens pour dégivrer ou accélérer le dégivrage de votre apparéil. Utilisiez uniquement les dispositifs préconisés dans cette notice d'utilisation.

Changement de l'ampoule

Débranche l'appareil.

S'il devient nécessaire de replacer l'ampoule, appuyez comme indiqué sur la figure.

Attention

Remplacez-la par un modele identique et de meme puissance (la puissance maximale est indiquee sur le diffuseur).

En cas d'absence prolongée ou de non-utilisation

• Débranchez, videz, dégivrez et nettoyez l'appareil.
• Maintenez la porte entrouvertependant toute la durée de non-utilisation.
• Si toutes vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci et ceci en tenant compte de sa charge et de son autonomie de fonctionnement.

En cas d'arrêt de fonctionnement

• Si la panne est de courte durée, il n'y aaucun risque d'altération pour les alimentes. Abstenez-vous cependant d'ouvrir la porte.
• Si la panne doit se prolonger, transférez les produits surgelés et congelés dans un autre congélateur.
• L'autonomie de fonctionnement de votre apparéil est indiquée au chapitre "Informations techniques". Cette durée est sensiblement raccourcie suivant la charge de l' apparéil.
• Dès que vous constatiez un début de décongénation, consommez les aliments le plus rapidement possible ou recongelez-les après les avoir cuits (aliments crus).

INFORMATIONS TECHNIQUES

Capacité nette en litres du réfrigérateur	305
Capacité nette en litres du congélateur	102
Consommation d'énergie en kWh/24h	0,951
Consommation d'énergie en kWh/année	347
Pouvoir de congélation en kg/24h	4
Autonomie, en cas de panne, heures (*)	20
Dimensions en mm
hauteur	1950
largeur	695
profondeur	669

(*) Selon la Norme NF EN 28187 vous retrouvrez ces informations techniques sur la plaque signalétique qui se trouve sur le côté gauche de l'appareil.

ANOMALIE DE FONCTIONNEMENT

Si I'appareil ne fonctionne pas correctement, c ontrolez que:

• l'appareil est branché à la prise de courant et que le dispositif de réglage de température est sur une position de fonctionnement;
• il n'y a pas de coupure de courant;
• il n'y a pas de traces d'eau au fond du compartment et que l'orifice d'écoulement de l'eau de dégivrage n'est pas bouché (voir chapitre "Dégivrage").

Une fois que tous ces contrôles ont été effectuels, si l'anomalie de fonctionnement persiste, adressez-vous au Service ÀpRES-Vente de votre magasin vendeur.

Pour que l'intervention soit plus rapide, au moment de l'appoint, donnez-lui la reférence complète de votre apparéil: ces renseignements figurent sur la plaque signalétique située à l'intérieur de l' apparéil, à gauche et en bas.

INSTALLATION

Emplacement

Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés). Veillez à ce que l'air circule librement à l'arrête de l' apparéil.

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans la figure ci-dessous.

Attention

Veillez à ne pas obstruer les ouvertures de ventilation.

Mettez l'appareil d'aplomb en agissant sur les pieds réglables.

Branchement électrique

Votre apparéil ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparéils déjà branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règes de l'art, aux prescriptions de la norme NF. C 15.100 et aux prescriptions des fournisseurs d'énergie électrique.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoire raccordée conformément à la nomme NF. C 15.100 et aux prescriptions des foumisseurs d'énergie électrique; cette prise de courant doit imperativement être accessible.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable d'alimentation certifié.

Cette opération ne peut être effectuee que par une personne habilitee, par voitr vendeur ou par le fabricant.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.

Cet apparéil est conforme aux Directives Communauteaires suivantes:

87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques
73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
89/336 CEE 03/05/89 (Compatibilité Electro-magnétique)
et modifications successives. Important

L'appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Arrêts pour clayettes

Votre apparéil est équipé d'arrêts pour clayéttes qui permettent de les bloquer pendant le transport.

Pour les enlever, procédez de la façon suivante :

déplacez les arrêts dans le sens de la flèche, soulevez à l'arrête la clayette, poussez-la vers l'avant jusqu'à ce qu'elle se dégage. Retirez les arrêts.

Entretoises arrières

Pour éviter que le condenseur ne touche le mur, vous doivent fixer les 2 entreprises qui se trouvent à l'intérieur de l'appareil.

Desserrez les vis et introduizez les entreprises sous la tete de vis, puis reisserrez.

Réversibilité des portes

Les portes de ce réfrigerateur
congélateur sont réversibles: leurs
sens d'ouverture peuvent être modifiés
en fonction du souhait de l'utilisateur.

Avant d'effectuer la réversibilité de la porte, débranchez l'appareil.

Comment procéder:

• Pour effectuer les opérations décrites ci-dessous, nous vous conseillons de vous faire aider par une autre personne pour éviter d'endommager les portes de l'appareil.
• dévissez la charnière supérieure ainsi que le support supérieur en veillant à ce que la porte supérieure ne tombe pas;

• retirez la porte supérieure;
• dévissez la charnière centrale. Retirez les chevilles en plastique situées de l'autre côté de la charnière centrale et insérez-les dans les trous où se trouvaitAAParavant la charnière;

• retirez la porte inférieure;
• retirez la grille de ventilation fixée par deux vis;
• dévissez la charnière inférieure à l'aide des vis de fixation;
• en utilisant une clé de 12 mm, dévissez l'axe de la charnière et remontez-le de l'autre côté;
• réglez la mise à niveau du corps de l'appareil en dévissant manuellement ou bien à l'aide d'un outil, le verin ou les verins de réglage;

• remontez la charnière inférieure de l'autre cotoé en utilisant les vis précédemment enlevées. Faites coulibser le cache en-dehors de la grille de ventilation en le pous sant dans la direction de la flèche et remontez-le de l'autre cotoé;
• replacez la grille de ventilation en serrernt les vis;
• remontez la porte inférieure;
• remontez la charnière centrale sur le côte opposé;
• remontez la porte supérieure;
• remontez, sur le côté opposé, la charnière supérieure que vous trouvez dans le sachet de la documentation.

Pour aligner les portes vous pouvez agir sur la charnière du milieu.

La charnière du milieu (H) se regle horizontally, à l'aide d'un outil, après avoir desserré les deux vis.

Si ne souhaitez pas faire les opérations.
vous pouvez contacter le Service
Apres-Vente qui vous facturera
l'intervention.

Attention

La réversibilité des portes une fois effectue, contrôle que les joints magnétiques adhérent à la carrosserie. Si la température à l'intérieur de la piece est trop BASSE (en hiver, par exemple), il se peut que les joints n'adhérent pas parfaitement. Dans ce cas, on peut attendre que les joints reconnent leurs dimensions naturelles après un certain temps.
