MODE D'EMPLOI

TX-NR3010 ONKYO

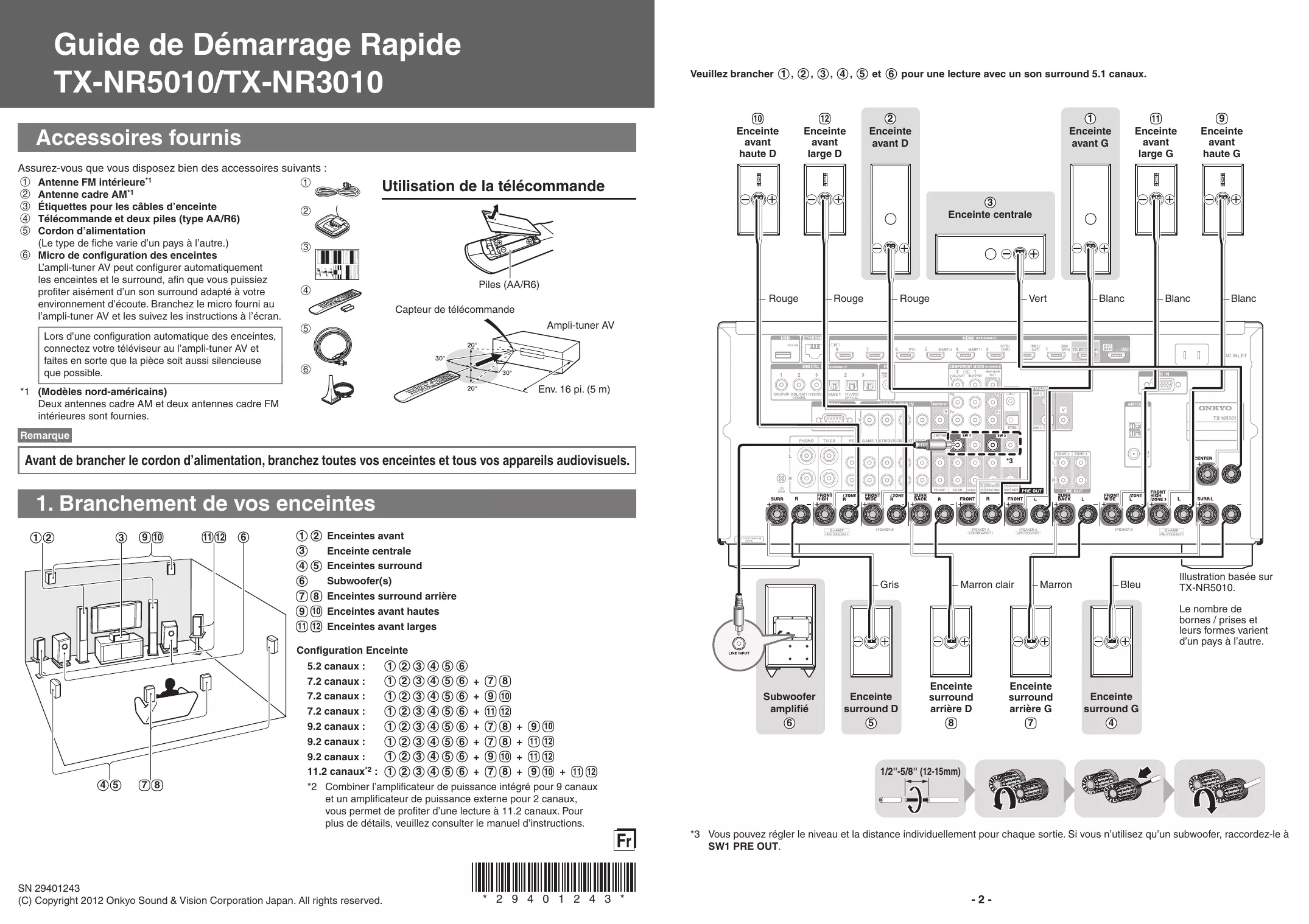

Guide de Démarrage Rapide TX-NR5010/TX-NR3010 Utilisation de la télécommande

L’ampli-tuner AV peut configurer automatiquement les enceintes et le surround, afin que vous puissiez profiter aisément d’un son surround adapté à votre environnement d’écoute. Branchez le micro fourni au l’ampli-tuner AV et les suivez les instructions à l’écran. a b c d e

■ Utilisation de la configuration rapide

Réglez le volume. Sélectionnez un mode d’écoute et profitez de la musique !

Appuyez sur l’extrémité inférieure du panneau avant pour ouvrir le rabat.

Vous pouvez afficher différentes informations concernant la source d’entrée sélectionnée.  Mode d’écoute Vous pouvez sélectionner les modes d’écoute qui sont regroupés en catégories. ■ Fermeture du menu

■ Navigation entre les menus

■ Permet de revenir au menu principal

L’ampli-tuner AV entre automatiquement en mode veille lorsque la veille automatique est configurée et activée.

« Clear » sera affiché sur l’écran de l’ampli-tuner AV et l’ampli-tuner AV passera en mode veille.

Branchez un casque stéréo standard. Permet de sélectionner la Zone 2/3. Permet de régler la tonalité. Permet de régler le paramètre « Sortie écran ». Permet d’afficher différentes informations concernant la source d’entrée sélectionnée. m Lorsque vous sélectionnez la source d’entrée AM ou FM, TUNING q/w permettent de régler le tuner et PRESET e/r permettent de sélectionner les stations de radio préréglées. Lors d’une utilisation avec les menus OSD, ils fonctionnent comme un curseur pour sélectionner et régler les éléments. La touche entrée (au milieu) est également utilisée dans les menus OSD. n (Modèles nord-américains) DIMMER : Permet de régler la luminosité de l’écran. (Modèles européens) RT/PTY/TP : Utilisé pour RDS (Radio Data System) La fonction RDS ne fonctionne que dans les régions diffusant des émissions RDS. h i j k l

2. Fusible—Le fusible à l’intérieur du appareil ne peut pas être remplacé par l’utilisateur. Si vous n’arrivez pas à mettre l’appareil sous tension, adressez-vous à votre revendeur Onkyo.

3. Entretien—Essuyez régulièrement le boîtier de l’appareil avec un chiffon doux et sec. Vous pouvez éliminer les taches rebelles avec un chiffon légèrement imbibé d’eau et de détergent doux. Essuyez ensuite l’appareil avec un chiffon propre et sec. N’utilisez jamais de chiffons rêches, de dissolvant, d’alcool ou d’autres solvants chimiques car ceux-ci pourraient endommager la finition ou faire disparaître la sérigraphie du boîtier. 4. Alimentation AVERTISSEMENT LISEZ LES CONSIGNES SUIVANTES AVANT DE BRANCHER L’APPAREIL AU SECTEUR POUR LA PREMIÈRE FOIS. La tension du secteur change selon le pays. Vérifiez que la tension du secteur dans votre région correspond aux caractéristiques électriques figurant en face arrière de l’appareil (CA 230 V, 50 Hz ou CA 120 V, 60 Hz, par exemple). Pour débrancher l’unité du secteur, veuillez déconnecter le cordon d’alimentation. Songez à faire le nécessaire pour que la fiche du cordon soit accessible à tout moment. Pour les modèles dotés du bouton [POWER], ou dotés à la fois du bouton [POWER] et du bouton [ON/STANDBY] : Presser le bouton [POWER] pour sélectionner le mode OFF ne permet de se déconnecter du secteur. Si vous n’avez pas l’intention d’utiliser l’appareil pendant une période prolongée, débranchez le cordon d’alimentation de la prise murale.

Si vous n’avez pas l’intention d’utiliser l’appareil pendant une période prolongée, débranchez le cordon d’alimentation de la prise murale.

Prévention de la perte d’acuité auditive Prudence Une pression sonore excessive provenant d’oreillettes ou d’un casque peut entraîner une perte d’acuité auditive. Piles et exposition à la chaleur Avertissement Evitez d’exposer les piles (dans leur emballage ou installées dans un appareil) à une chaleur excessive (en plein soleil, près d’un feu etc.). Ne touchez jamais cet appareil avec des mains mouillées—Ne manipulez jamais cet appareil ou son cordon d’alimentation avec des mains mouillées ou humides. Si de l’eau ou tout autre liquide pénètre à l’intérieur de l’appareil, faites-le vérifier par votre revendeur Onkyo. Remarques concernant la manipulation • Si vous devez transporter cet appareil, servez-vous de l’emballage d’origine pour l’emballer comme il l’était lors de son acquisition. • Ne posez pas d’objets en caoutchouc ou en plastique à demeure sur cet appareil car ils risquent de laisser des marques sur le boîtier. • Les panneaux supérieur et latéraux de l’appareil peuvent devenir chauds après un usage prolongé. C’est parfaitement normal. • Si vous n’utilisez pas l’appareil durant une période assez longue, il risque de ne pas fonctionner convenablement à la prochaine mise sous tension; veillez donc à l’utiliser de temps en temps.

DU CANADA. Sur les modèles dont la fiche est polarisée : ATTENTION : POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQU’AU FOND.

Modèles pour l’Europe

Déclaration de Conformité Nous, ONKYO EUROPE ELECTRONICS GmbH LIEGNITZERSTRASSE 6, 82194 GROEBENZELL ALLEMAGNE garantissons que le produit ONKYO décrit dans ce manuel est conforme aux normes techniques: EN60065, EN55013, EN55020 et EN61000-3-2, -3-3.

GROEBENZELL, ALLEMAGNE K. MIYAGI ONKYO EUROPE ELECTRONICS GmbH Informations de Sécurité et Introduction

Capteur de télécommande

Ampli-tuner AV Cordon d’alimentation (➔ page 24)

Étiquettes pour les câbles d’enceinte (➔ page 13) Micro de configuration des enceintes (➔ page 42) Télécommande (RC-840M) et deux piles (type AA/R6)

Nous vous remercions d’avoir acheté un Amplituner AV Onkyo. Veuillez lire attentivement ce manuel avant de procéder aux branchements de l’appareil. Suivre les instructions de ce manuel vous permet d’obtenir les performances et un plaisir d’écoute optimaux grâce à votre nouveau Ampli-tuner AV. Veuillez conserver ce manuel pour une consultation ultérieure.

Remarque • Si la télécommande ne fonctionne pas correctement, essayez de remplacer les piles. • Ne mélangez pas des piles neuves avec des piles usagées et n’insérez pas des piles de types différents. • Si vous prévoyez de ne pas utiliser votre télécommande pendant un certain temps, retirez les piles pour éviter tout risque d’endommagement par fuite ou corrosion. • Retirez immédiatement les piles usagées de la télécommande pour éviter tout risque d’endommagement par fuite ou corrosion.

Informations de Sécurité et Introduction

Informations de Sécurité et Introduction Remarques importantes pour votre sécurité 2 Précautions 3 Accessoires fournis4 Table des matères5 Fonctionnalités 6 Panneaux avant et arrière 7 Télécommande11

Raccordement de vos appareils21

Branchement des antennes 23 Raccordement d’appareils Onkyo RI 24 Branchement du cordon d’alimentation24

Mise sous tension et opérations de base

Mise sous/hors tension de l’Ampli-tuner AV25 Mise sous tension 25 Écoute de la webradio vTuner 31 Enregistrer une autre radio en ligne32 Modifier la disposition de l’icône sur l’écran de service réseau33

Lecture de fichiers musicaux à partir d’un serveur (DLNA) 33

Lecture distante 34 Lecture de fichiers musicaux à partir d’un dossier partagé 35 Écoute de la radio AM/FM 36 Lecture audio et vidéo à partir de sources différentes 40 Utilisation des fonctions de base 41 Utilisation de la configuration automatique des enceintes 41 Utilisation des modes d’écoute 44 Utilisation du menu principal 52 Utilisation de la minuterie de mise en veille automatique 53 Réglage de la luminosité de l’écran 53 Affichage des informations relatives à la source 53 Modification de l’affichage de l’entrée 53 Utilisation du Mode Whole House 54 Sélection de la disposition des enceintes 54 Activation du mode sourdine de l’Ampli-tuner AV 54 Utilisation d’un casque 55 Utilisation des macros faciles (easy macros) 55

Opérations plus sophistiquées

Menu de configuration OSD 56 Utilisation de l’installation rapide 56 Utilisation des paramètres audio de l’installation rapide 57 Utilisation du menu d’installation (HOME) 60 À propos du voyant HYBRID STANDBY 61 Éléments du menu d’installation 61 Assignation d’entrée/sortie 62 Configuration d’enceintes 65 Recherche des codes de télécommande 93 Saisie des codes de télécommande préprogrammés 94 Reconfiguration des boutons de couleur 94 Codes de télécommande pour les appareils Onkyo raccordés via RI 95 Réinitialisation des boutons de REMOTE MODE 95 Réinitialisation de la télécommande 95 Commande d’autres appareils 95 Apprentissage des commandes 98 Utilisation des macros normales 99

Informations de Sécurité et Introduction

• Circuit d’optimisation du réglage du gain et du volume

• Design d’amplificateur Darlington inversé à 3 niveaux • (TX-NR5010) Transformateur torique massif • (TX-NR3010) Transformateur massif

• 2 entrées USB (Avant/arrière) pour les périphériques mémoire et les modèles iPod®/iPhone®

Seule l’entrée USB du panneau avant est compatible avec les iPod/iPhone.

• Réglage du répartiteur

(40/45/50/55/60/70/80/90/100/110/120/130/150/200 Hz) • Fonction de commande de la synchro A/V (jusqu’à 800 ms) • Fonction de mise en veille automatique • Affichage sur écran via la liaison HDMI • Télécommande préprogrammée à -apprentissage (avec configuration OSD à l’écran) avec 4 DEL d’activité et de bouton de mode • Calibrage Vidéo ISF (Fondation de la Science de l’Image) • VLSC (Vector Linear Shaping Circuitry) pour tous les canaux

Informations de Sécurité et Introduction

Panneaux avant et arrière

Consultez « Saisie des codes de télécommande préprogrammés » pour toute information complémentaire (➔ page 94).

Ces boutons peuvent aussi être utilisés en cas de sélection d’un autre REMOTE MODE que le mode de réception.

Branchement de l’Amplituner AV Branchement de vos enceintes

Configuration des enceintes Le tableau ci-dessous indique les canaux que vous devez utiliser en fonction du nombre d’enceintes dont vous disposez. Quel que soit le nombre d’enceintes que vous utilisez, il est recommandé d’utiliser 2 subwoofers amplifiés pour bénéficier de graves puissants. Pour tirer le meilleur parti de votre système de son surround, vous devez procédez à un certain nombre de réglages sur les enceintes automatiquement (➔ page 41) ou manuellement (➔ page 66). Nombre d’enceintes

2 3 4 5 6 7 7 7 8 8 9 9 9 10 11

2 canaux, vous permet de profiter d’une lecture à

11.2 canaux. Branchez les prises d’entrée audio analogiques de votre amplificateur externe de puissance sur les prises FRONT WIDE PRE OUT de l’ampli-tuner AV à l’aide de câbles audio. Pour une lecture 11.2 canaux, paramétrez le réglage « Lecture 11 canaux » sur « Oui » (➔ page 65).

Amplificateur de puissance

Les bornes d’enceinte comportent un code couleur pour leur identification.

Lisez ce qui suit avant de brancher vos enceintes :

• Vous pouvez brancher des enceintes d’une impédance comprise entre 4 et 16 ohms. Si l’impédance de l’une des enceintes branchées est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms, veillez à régler l’impédance minimale de l’enceinte sur « 4ohms » (➔ page 65). Si vous utilisez des enceintes dotées d’une impédance plus faible et que vous utilisez l’amplificateur à des niveaux sonores plus élevés pendant une période prolongée, le circuit de protection intégré risque de se déclencher. • Débranchez le cordon d’alimentation de la prise murale avant de procéder aux branchements. • Lisez les instructions fournies avec vos enceintes. • Faites très attention à respecter la polarité des câbles de vos enceintes. En d’autres termes, ne branchez les bornes positives (+) que sur les bornes positives (+) et les bornes négatives (-) que sur les bornes négatives (–). Si vous inversez les polarités, le son sera déphasé et ne semblera pas naturel. • Des câbles d’enceintes excessivement longs ou fins peuvent nuire à la qualité du son ; ils sont donc à éviter. • Veillez à ne pas mettre les fils positifs et négatifs en court-circuit. Vous risqueriez d’endommager l’amplituner AV. • Veillez à ce que l’âme métallique du câble ne soit pas en contact avec le panneau arrière de l’ampli-tuner AV. Vous risqueriez d’endommager l’ampli-tuner AV.

Les enceintes A et les enceintes B peuvent être connectées normalement ou bi-amplifiées, ou connectées aux enceintes sans circuit d’aiguillage de fréquences, mais ne peuvent pas être bi-amplifiées et connectées aux enceintes sans circuit d’aiguillage de fréquences en même temps. Par exemple, si les enceintes B sont bi-amplifiées, les enceintes A peuvent seulement être câblées normalement.

Consultez aussi : • « Réglages d’enceintes » (➔ page 65) • « Configuration d’enceintes » (➔ page 66) • « Sélection de la disposition des enceintes » A et des enceintes B signifie que vous pouvez configurer l’ampli-tuner AV pour qu’il convienne à vos exigences et applications précises. Ci-dessous, vous trouverez deux applications type. Remarque • Vous ne pouvez pas régler l’impédance des enceintes individuellement pour les enceintes A et les enceintes B.

• Ne branchez pas une enceinte à plusieurs bornes.

être positionnées de manière à ce que leur flèche soit dirigée vers le téléviseur/l’écran, tandis que les enceintes dipolaires surround arrière (b) doivent être positionnées de manière à ce que leur flèche pointe l’une vers l’autre, comme le montre l’illustration.

Choisissez celui qui offre les meilleurs résultats.

Vous pouvez brancher les subwoofers amplifiés à l’aide de SW1 PRE OUT et SW2 PRE OUT respectivement. Vous pouvez régler le niveau et la distance individuellement pour chaque sortie. Si vous n’utilisez qu’un subwoofer, raccordez-le à SW1 PRE OUT.

• La bi-amplification ne peut être utilisée qu’avec des enceintes compatibles. Consultez le manuel d’utilisation de votre enceinte.

La bi-amplification offre des performances améliorées au niveau des graves et des aigus.

Lorsque vous utilisez la bi-amplification, l’ampli-tuner AV est capable d’alimenter une configuration 7.2 enceintes dans la pièce principale. Une fois les branchements nécessaires à la bi-amplification effectués tel qu’indiqué et l’ampli-tuner AV allumé, vous devez configurer le réglage de l’enceinte pour activer la biamplification (➔ page 65).

Graves (bas) • Avec des enceintes qui ne disposent pas d’un circuit d’aiguillage de fréquences, ne réglez surtout PAS « Type d’enceintes(avant A) » ou « Type d’enceintes(avant B) » sur « Bi-Amp », car vos enceintes pourraient subir des dommages. Assurez-vous que le paramètre est réglé sur « Digital Crossover ». • Confirmez que vos enceintes ne disposent pas d’un circuit d’aiguillage de fréquence en vous référant à votre manuel d’utilisation des enceintes.

Le branchement d’enceintes qui ne disposent pas d’un circuit d’aiguillage de fréquences fournit un champ sonore fin en trois dimensions qui offre le summum de la performance. Lorsque des enceintes qui ne disposent pas d’un circuit d’aiguillage de fréquences sont utilisées, l’ampli-tuner AV est capable d’alimenter une configuration 7.2 enceintes dans la pièce principale. Vous devez activer « Digital Crossover » dans « Type d’enceintes(avant A) » ou « Type d’enceintes(avant B) »

(➔ page 65) et définir la configuration de « Digital Processing Crossover Network » (➔ page 70).

• Les enceintes A et les enceintes B peuvent être connectées normalement ou bi-amplifiées, mais ne peuvent pas être biamplifiées en même temps.

Digital ou DTS. La qualité audio est similaire à celle obtenue avec un branchement coaxial.

■ Audio numérique coaxial

Les branchements numériques coaxiaux vous permettent de profiter d’un son numérique tel que le PCM*2, Dolby Digital ou DTS. La qualité audio est similaire à celle obtenue avec un branchement optique.

■ HDMI Les branchements HDMI peuvent acheminer des signaux numériques vidéo et audio.

Les prises vidéo composante séparent les signaux de luminance (Y) et les signaux de différence de couleur (PB, PR), et offre ainsi une image d’une qualité optimale (certains fabricants de téléviseurs signalent différemment leurs prises vidéo composante).

• L’ampli-tuner AV ne prend pas en charge les prises PÉRITEL. • Les prises numériques optiques de l’ampli-tuner AV sont dotées de couvercles de protection qui s’ouvrent lorsqu’une fiche optique est insérée et se referment lorsque ladite fiche est retirée. Insérez les fiches à fond. Mise en garde

La vidéo composite est couramment utilisée sur les téléviseurs, les magnétoscopes et autres équipements vidéo. Jaune Lorsque vous écoutez les données audio lues par un appareil HDMI via l’ampli-tuner AV, réglez l’appareil HDMI de manière à ce que les signaux vidéo puissent être vus sur l’écran du téléviseur (sur le téléviseur, sélectionnez l’entrée de l’appareil HDMI branchée sur l’ampli-tuner AV). Si le téléviseur est éteint ou s’il est réglé sur une autre source d’entrée, aucun son ne sera émis par l’ampli-tuner AV ou le son émis risque d’être coupé.

Branchez vos appareils sur les prises appropriées. Les affectations par défaut des entrées sont indiquées ci-dessous.

✔ : l’attribution peut être modifiée (➔ page 63). Prise • Vous pouvez utiliser cette fonction si : – votre téléviseur est compatible ARC et que – le sélecteur d’entrée TV/CD est sélectionné et que – « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 82) et que – « Canal de retour audio » est réglé sur « Auto » (➔ page 83).

■ MHL (Lien mobile haute définition)

Parce que la liaison MHL (Lien mobile haute définition) est prise en charge, l’entrée AUX (avant) vous permet d’offrir des vidéos haute définition à partir d’un dispositif mobile connecté. Consultez « Conseil de connexion et trajet du signal vidéo » pour toute information complémentaire (➔ page 110). ✔ : l’attribution peut être modifiée (➔ page 64). N° Prise/port

Seule l’entrée USB du panneau avant est compatible avec les iPod/iPhone.

Lorsque l’entrée USB est sélectionnée, vous pouvez entrer des signaux vidéo à partir de la prise AUX INPUT VIDEO. Les signaux vidéo entrés à partir de AUX INPUT VIDEO sont restitués depuis MONITOR OUT V, COMPONENT VIDEO MONITOR OUT et les prises de sortie HDMI. Sélectionnez qui de COMPONENT VIDEO MONITOR OUT et des prises de sortie HDMI restituera le signal vidéo dans le réglage « Sortie écran » (➔ page 62). Raccordez une platine disque (MM) qui possède un amplificateur de puissance phono intégré au TV/CD IN, ou raccordez-la au PHONO IN avec l’amplificateur de puissance phono éteint. Si votre platine disque (MM) ne possède pas d’amplificateur de puissance phono, branchez-la sur PHONO IN. Si votre platine disque possède une cellule à bobine mobile (MC), vous aurez besoin d’un préamplificateur MC du commerce ou d’un transformateur MC pour la brancher sur PHONO IN. Consultez le manuel de votre platine disque pour plus de détails. Si votre platine disque a un conducteur de terre, branchez-le à la vis GND de l’ampli-tuner AV. Avec certaines platines disques, le branchement au conducteur de terre risque de produire un ronflement audible. Si ceci se produit, débranchez-le.

Lorsque vous connectez votre ordinateur personnel à PC IN et que vous sélectionnez le sélecteur d’entrée PC, la vidéo de l’ordinateur est reproduite depuis les sorties HDMI. Toutefois, si vous avez affecté les entrées HDMI au sélecteur d’entrée

PC, l’ampli-tuner AV émettra des signaux à partir des entrées HDMI au lieu de PC IN, en fonction de l'ordre de priorité HDMI > vidéo composant > PC IN (RVB analogique). Pour obtenir la sortie des signaux à partir de PC IN, sélectionnez « - - - - - » pour « PC » dans le réglage « Entrée HDMI » (➔ page 63).

• Avec une connexion D, vous pouvez bénéficier du mode

Dolby Digital et DTS. (Pour écouter aussi en Zone 2/3, utilisez D et F.) • Avec une connexion F, vous pouvez profiter d’une vidéo analogique en provenance d’appareils externes alors que vous vous trouvez en Zone 2. • Avec une connexion F, vous pouvez profiter d’une audio en provenance d’appareils externes alors que vous vous trouvez en zone 2/3. • Si votre Lecteur Blu-ray/lecteur DVD dispose des sorties stéréo principale et multicanal, assurez-vous de brancher la sortie stéréo principale à l’aide de la connexion F.

• Faites attention de ne pas vous blesser lorsque vous utilisez des punaises.

• Si vous ne parvenez pas à obtenir une bonne réception avec l’antenne AM intérieure fournie, essayez d’utiliser une antenne AM extérieure vendue séparément.

• Certains appareils ne prennent pas en charge toutes les fonctions u. Consultez les manuels d’utilisation fournis avec vos appareils Onkyo.

• Lorsque la zone 2/3 est activée, les fonctions u Système désactivé/Mise sous tension automatique et Changement direct ne sont pas disponibles.

Insérez la fiche du cordon d’alimentation dans une prise murale.

• N’utilisez pas de cordon d’alimentation autre que celui fourni avec l’ampli-tuner AV. Le cordon d’alimentation fourni est exclusivement destiné à être utilisé avec l’ampli-tuner AV et ne doit pas être utilisé avec un autre appareil. • Ne débranchez jamais le cordon d’alimentation de l’ampli-tuner AV lorsque l’autre extrémité est branchée sur une prise murale. Vous risqueriez de vous électrocuter. Commencez toujours par débrancher l’extrémité du cordon d’alimentation branchée à la

prise murale, puis débranchez l’extrémité branchée à l’amplituner AV Mise sous tension et opérations de base

Mise sous/hors tension

■ La fenêtre « Mise à jour du firmware disponible » s’affiche. Lorsqu’une nouvelle version du micrologiciel est disponible, la fenêtre de notification « Mise à jour du firmware disponible » s’affiche. Cette notification n’apparaît que lorsque l’ampli-tuner AV est connecté à votre réseau domestique (➔ page 117). Pour exécuter la mise à jour du micrologiciel, suivre les instructions à l’écran. Utiliser les boutons q/w et ENTER sur l’ampli-tuner AV ou la télécommande pour choisir une des options. `Mettre à jour maintenant : Commence la mise à jour du micrologiciel. Se référer à « Mise à jour du logiciel » (➔ page 106). `Me le rappeler plus tard : La notification de mise à jour s’affichera à nouveau la prochaine fois que vous mettrez l’ampli-tuner AV sur ON. `Ne plus me le rappeler : Désactive la notification automatique de mise à jour. Conseil • La fenêtre de notification de mise à jour peut être activée ou rendue inactive via « Avis de mise à jour » (➔ page 85).

Les menus OSD apparaissent uniquement si le téléviseur est branché sur HDMI OUT MAIN.

Sélection de la langue pour les menus de configuration OSD Ce réglage détermine la langue utilisée pour les menus de configuration OSD. Consultez « Langue(Language) » dans « Configuration OSD » (➔ page 82).

Conseil • Un clic sur HOME fermera l’assistant d’installation. Pour redémarrer l’installation initiale, sélectionnez « Configuration initiale » dans le menu « Configuration du matériel » (➔ page 85).

Après avoir sélectionné la langue pour les menus OSD, un

écran de bienvenue s’affiche. Configuration initiale Bienvenue dans la configuration initiale. Avez-vous connecté les enceintes et périphériques? Avant de commencer, veuillez connecter les enceintes et les sources. Voulez-vous commencer la configuration initiale maintenant? 1ère étape : Audyssey MultEQ XT32: Auto Setup 2ème étape : Connexion source Consultez l’étape 2 de la « Utilisation de la configuration automatique des enceintes » (➔ page 41). Lorsque ce réglage est terminé, l’assistant d’installation poursuit avec « Connexion source ». ` Le faire plus tard : Ignore ce réglage. Appuyez sur ENTER, puis passez à « Connexion source ».

Mise sous tension et opérations de base

Ignore cette étape et passe à « Télécommande

Mode Configuration ». Choisissez le sélecteur d’entrée pour lequel vous souhaitez vérifier le branchement et appuyez sur ENTER. L’image de la source correspondante doit s’afficher à l’écran accompagnée d’une invite de vérification.

Télécommande Mode Configuration

Dans cette étape, vous pouvez entrer les codes de la télécommandes pour les appareils que vous souhaiter faire fonctionner.

Affiche un rapport d’erreurs. Suivez les instructions de dépannage et revérifiez la source. Utilisez q/w pour sélectionner une option, puis appuyez sur ENTER. `Oui : Revient à l’étape 2. `Non, terminer la vérification : L’assistant d’installation poursuit avec « Télécommande Mode Configuration ».

Lorsque vous avez terminé, sélectionnez une des options suivantes, puis appuyez sur ENTER.

` Oui, terminer : L’assistant d’installation poursuit avec « Connexion réseau ». ` Non, pas encore : Vous pouvez entrer d’autres codes de télécommande.

Suivez les instructions à l’écran pour effectuer une vérification du réseau.

La vérification est terminée lorsque le message « Connexion réussie. » s’affiche au centre de l’écran. Appuyez sur ENTER pour terminer l’installation initiale. Conseil • Si vous avez sélectionné « sans fil (Option) », vous devez configurer l’adaptateur sans fils disponible en option. Pour plus de détails, consultez le manuel d’instructions fourni avec votre adaptateur sans fils (UWF-1).

` Non, le faire plus tard : Ignore cette étape et termine l’installation initiale. L’assistant d’installation va sur « Terminer l’installation initiale ».

Terminer l’installation initiale

Cette étape permet de terminer le processus d’installation initiale. ■ Utilisation à l’aide de la télécommande

Sélectionnez un mode d’écoute et profitez de la musique !

Consultez aussi : • « Utilisation des modes d’écoute » (➔ page 44) • « Modification du programme sonore » (➔ page 74) être modifiée dans le paramètre « Économiseur d’écran » (➔ page 82). • L’écran reviendra à son état précédent si l’ampli-tuner AV est opéré.

Ce bouton permet de mettre la lecture en pause. g SEARCH Vous pouvez basculer entre l’écran de lecture et l’écran de la liste pendant la lecture. h DISPLAY Ce bouton fait défiler en lecture les informations sur les morceaux. Appuyer sur ce bouton pendant que l’écran de liste est affiché pour retourner à l’écran de lecture. i ALBUM +/– En mode standard (iPod/iPhone), ce bouton permet de sélectionner des albums. j MENU Ce bouton permet d’afficher le menu des services de webradio. k RETURN Ce bouton permet de revenir au menu précédent. l 6 Ce bouton permet de sélectionner le morceau suivant.

o MODE Vous pouvez commuter entre le mode standard et le mode

étendu (iPod/iPhone). p RANDOM Ce bouton permet d’utiliser la lecture aléatoire. q REPEAT Appuyez sur ce bouton à plusieurs reprises pour parcourir les modes de répétition. Conseil • Consultez « Commande d’autres appareils » pour le fonctionnement d’autres appareils (➔ page 93). Remarque • Les boutons que vous pouvez utiliser diffèrent en fonction des périphériques et des médias utilisés pour la lecture.

Mise sous tension et opérations de base

Description des icônes de l’afficheur

Cette section décrit les icônes qui s’affichent à l’écran de l’ampli-tuner AV pendant la lecture du support. Icône

Le témoin USB s’allume. Il clignote si l’ampli-tuner AV ne peut pas lire à partir de l’iPod/iPhone. Conseil • Lors de la connexion de votre iPod/iPhone à l’aide d’un câble USB, nous vous recommandons d’utiliser un câble USB d’origine d’Apple Inc.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Cette section explique comment lire des fichiers musicaux/vidéo sur un iPod/iPhone. Modèles d’iPod/iPhone compatibles Fait pour : iPod touch (1ère, 2ème, 3ème et 4ème génération), iPod classic, iPod nano (2ème, 3ème, 4ème, 5ème et 6ème génération), iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone

• Si vous raccordez un iPod ou un iPhone au port USB, aucun son n’est reproduit par la prise du casque.

Mise sous tension et opérations de base

Commandes en mode Étendu (musique)

Les informations de contenu musical sont affichées (listes), et vous pouvez commander le contenu musical tout en regardant l’écran. Liste de l’écran supérieur : liste de lecture, artistes, albums, genres, morceaux, compositeurs, morceaux aléatoires, morceau en cours de lecture. Remarque • Dans ce mode, le contenu vidéo ne s’affiche pas, même s’il est entrée à partir de la prise AUX INPUT VIDEO placée sur le panneau avant de l’ampli-tuner AV.

Lecture à partir d’un périphérique USB

Écoute de la webradio vTuner

Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Vous devez brancher l’ampli-tuner AV à votre réseau domestique (➔ page 117). Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

Cette section explique comment lire des fichiers musicaux

à partir d’un périphérique USB (par exemple, des clés USB à mémoire flash et des lecteurs MP3). Consultez aussi : • « Fonctionnalités réseau/USB » (➔ page 117).

AV ne peut pas lire sur le périphérique USB.

Une liste du contenu de votre périphérique s’affiche. Pour ouvrir un dossier, utilisez q/w pour le sélectionner, puis appuyez sur ENTER.

• Pour afficher le contenu vidéo de votre iPod/iPhone, raccordez-le au port USB et à la prise AUX INPUT VIDEO située sur le panneau avant de l’ampli-tuner AV, à l’aide du câble AV composite Apple. • Selon le modèle et la génération de votre iPod/iPhone, il est possible que les éléments affichés varient et la prise en charge du mode Étendu (vidéo) n’est pas garantie.

Commandes en mode standard

Appuyez à plusieurs reprises sur USB pour sélectionner l’entrée « USB(avant) » ou l’entrée

Vous pouvez rechercher des stations par catégorie comme le genre ou la localisation. L’ ampli-tuner AV offre ce service préinstallé.

L’écran de service réseau s’affiche et le témoin NET s’allume. S’il clignote, vérifiez que le câble Ethernet est fermement branché sur l’ampli-tuner AV. Conseil • La même opération peut être accomplie en choisissant « Service réseau » dans le menu principal.

MENU sur la télécommande, choisissez « Stations similaires à celle-ci » et appuyez sur la touche ENTER.

Mise sous tension et opérations de base

■ Ajout des stations de la webradio vTuner aux favoris Il y a deux façons d’enregistrer des stations spécifiques de radio en ligne (programmes) vTuner. Ajouter à My Favorites Le programme choisi sera ajouté à « My Favorites » sur l’écran de service réseau, qui apparaît en appuyant sur la touche NET de la télécommande. 1. Appuyez sur la touche MENU lorsque la station est sélectionnée ou lorsque la station est en cours de diffusion. 2. Utilisez q/w pour sélectionner « Ajouter à My Favorites », puis appuyez sur ENTER. 3. Utilisez q/w/e/r pour sélectionner « OK », puis appuyez sur ENTER. Conseil • Vous pouvez renommer les stations enregistrées dans « My Favorites ». Pour enregistrer vos stations préférées en utilisant un ordinateur, vous devez brancher votre ordinateur sur le même réseau que l’ampli-tuner AV. Entrez le numéro d’identification (adresse MAC) de votre unité sur le portail http://onkyo.vtuner.com/. Vous pouvez ensuite enregistrer vos programmes de radio préférés. Le numéro d’identification est affiché dans la partie inférieur du menu principal « vTuner Internet Radio » et l’adresse MAC de l’ampli-tuner AV apparaît sur « Réseau » du menu de configuration (➔ page 84).

Enregistrer une autre radio en ligne

Vous devez brancher l’ampli-tuner AV à votre réseau domestique (➔ page 117). Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI. Les URL des radios en ligne aux formats suivants sont prises en charge : PLS, M3U et podcasts (RSS). Cependant, selon le type de données ou de format audio utilisé par la radio en ligne, vous pouvez ne pas être en mesure d’écouter certaines stations. Pour écouter les autres stations de radio en ligne, vous devez enregistrer votre station dans « My Favorites » de l’écran de service réseau, comme décrit ci-dessous. Remarque • Les services disponibles peuvent varier en fonction de la région. Consultez les instructions séparées pour toute information complémentaire.

Les informations sur l’ampli-tuner AV sont alors affichées sur votre navigateur internet (configuration

Web). Cliquez sur l’onglet « My Favorites » et entrez le nom de la station de radio en ligne et l’URL.

Favorites ». Pour écouter la station enregistrée, appuyez sur NET et ensuite choisissez « My Favorites » sur l’écran de service réseau. Une liste des stations de radio en ligne enregistrées apparaît. Choisissez celle que vous avez enregistrée et appuyez sur ENTER.

• Si vous souhaitez ajouter une nouvelle station, directement dans « My Favorites », sélectionnez un slot vide dans la liste et appuyez sur MENU. Sélectionnez ensuite « Créer une nouvelle station » et appuyez sur ENTER. Une nouvelle pression sur ENTER permettra d’afficher l’écran de saisie des caractères. Utilisez le clavier pour entrer le nom de la station et l’URL respectivement, puis appuyez sur ENTER. • Si vous voulez effacer une station enregistrée dans la liste « My Favorites », appuyez sur MENU lorsque la station est sélectionnée ou lorsque la station est en cours de diffusion. Utilisez ensuite q/w pour sélectionner « Supprimer de My Favorites », puis appuyez sur ENTER. Vous pouvez également effacer des stations de la configuration Web. • Si vous voulez renommer une station, choisissez la station et appuyez sur MENU. Utilisez ensuite q/w pour sélectionner « Renommer cette station », puis appuyez sur ENTER. • Vous pouvez enregistrer jusqu’à 40 stations de radio en ligne.

Mise sous tension et opérations de base

Modifier la disposition de l’icône sur l’écran de service réseau

Lecture de fichiers musicaux à partir d’un serveur (DLNA)

Vous devez brancher votre téléviseur sur la sortie

HDMI (HDMI OUT MAIN) pour effectuer les réglages à l’écran suivants.

Vous devez brancher l’ampli-tuner AV à votre réseau domestique (➔ page 117). Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI.

La disposition des icônes peut être personnalisée en passant d’une position à l’autre sur l’écran de service réseau.

Appuyez sur le MODE/D (bleu) de la télécommande.

Utilisez q/w/e/r pour sélectionner une icône à déplacer, puis appuyez sur ENTER.

• Si le message « Pas d’élément. » s’affiche, aucune information ne peut être récupérée sur le serveur. Dans ce cas, contrôlez les connexions de votre serveur, de votre réseau et de l’ampli-tuner AV.

L’écran de service réseau s’affiche. Le témoin NET s’allume. S’il clignote, vérifiez la connexion réseau. Conseil • La même opération peut être accomplie en choisissant « Service réseau » dans le menu principal.

Configuration de Windows Media Player 11

• La fonction de recherche ne fonctionne pas avec des serveurs multimédia qui ne prennent pas en charge cette fonction.

• Les photos et les films stockés sur un serveur multimédia ne peuvent pas être accédés depuis l’ampli-tuner AV. • En fonction des paramètres de partage du serveur multimédia, il est possible que l’ampli-tuner AV ne soit pas en mesure d’accéder au contenu. Consultez le manuel d’utilisation du serveur multimédia.

2 Vous pouvez maintenant lire les fichiers musicaux se trouvant dans la bibliothèque de Windows Media Player 11 par l’intermédiaire de l’ampli-tuner AV.

Déplacez votre curseur et cliquez sur « Turn on media streaming ».

Une liste de serveurs multimédia s’affiche. La formulation peut légèrement varier en fonction de l’emplacement du réseau.

Dans les « Media streaming options », choisir l’ampli-tuner AV et confirmer qu’il est configuré sur « Allow ».

Vous pouvez maintenant lire les fichiers musicaux se trouvant dans la bibliothèque de Windows Media Player 12.

Cette section explique comment configurer Windows

Media Player 12 de façon à ce que l’ampli-tuner AV puisse lire les fichiers musicaux enregistrés sur votre ordinateur.

2 Il est possible que la valeur du volume de la fenêtre à distance et la valeur du volume de l’ampli-tuner AV ne correspondent pas. Les réglages que vous apportez au volume de l’amplituner AV ne sont pas reflétés dans la fenêtre « Remote playback ».

« More streaming options... » dans le menu « Stream » affichera une liste des appareils de lecture connectés au réseau. Vous pouvez ignorer l’étape 3.

• La lecture à distance ne peut pas être utilisée dans les cas suivants :

– Les services réseau sont en cour d’utilisation. – Le contenu est lu à partir d’un périphérique USB ou iPod/iPhone. – Les zones sont activées.

Mise sous tension et opérations de base

Lecture de fichiers musicaux à partir d’un dossier partagé

Cette section explique comment lire des fichiers musicaux sur un ordinateur ou un NAS (Network Attached Storage) par l’intermédiaire de l’ampli-tuner AV.

Installation de Windows 7

■ Définition des options de partage

Sélectionnez « Choose homegroup and sharing options » sur le panneau de configuration.

Lecture de fichiers musicaux à partir d’un dossier partagé Afin de pouvoir profiter des médias personnels, vous devez tout d’abord créer un dossier partager sur votre ordinateur.

• Les informations de connexion resteront enregistrées pour la prochaine fois où vous vous reconnecterez.

• Les informations de connexion sont celles qui ont été définies dans le compte utilisateur lors de la création du dossier de partage.

Recherche de stations de radio

■ Mode de recherche automatique

Appuyez sur TUNING MODE de manière que l’indicateur AUTO s’allume sur l’écran de l’amplituner AV.

Vous pouvez rechercher une station AM ou FM directement en saisissant la fréquence correspondante.

Lorsque le tuner a détecté une station, l’indicateur

TUNED s’allume. Lorsque le tuner a détecté une station FM stéréo, l’indicateur FM STEREO s’allume à l’écran, comme indiqué.

La fréquence cesse de changer lorsque vous relâchez le bouton.

Pressez plusieurs fois les boutons pour modifier la fréquence pas à pas.

Utilisation du tuner

Grâce au tuner intégré, vous pouvez écouter des stations de radio AM et FM. Vous pouvez mémoriser vos stations préférées parmi les stations préréglées afin de pouvoir y accéder plus rapidement. Vous pouvez également changer le pas de fréquence (➔ page 82).

Si vous avez saisi un mauvais numéro, vous pouvez réessayer après 8 secondes.

Pré-réglage de stations de radio AM/FM Vous pouvez mémoriser jusqu’à 40 stations de radio

AM/FM préférées sous forme de stations préréglées.

Répétez cette procédure pour chacune de vos stations de radio AM/FM préférées.

■ Sélection de stations préréglées

La technologie HD Radio rend numériques les stations de radio conventionnelles analogiques AM et FM, avec une qualité de son améliorée, une meilleure réception, et de nouveaux services de données. La technologie HD Radio offre un son de qualité CD pour les stations FM et un son de qualité FM pour les stations AM. De plus, les stations FM HD Radio peuvent transmettre plusieurs programmes sur la même fréquence à l’aide de canaux de diffusion groupée. L’affichage des données texte inclut le nom de la station, le titre de la chanson, le nom de l’artiste, et ainsi de suite. Pour plus de détails sur la technologie HD Radio, rendezvous sur : www.ibiquity.com www.hdradio.com ■ À propos des Stations HD Radio Les stations HD Radio émettent sur les mêmes fréquences que par le passé et vous pouvez les capter en réglant sur votre station favorite comme d’habitude. Si la station AM ou FM écoutée prend en charge la technologie HD Radio, le témoin HD Radio s’allume. Lorsqu’une transmission HD Radio est captée, le témoin HD SPS apparait ou « HD Radio » s’affiche à l’écran. • Si la station AM ou FM écoutée prend en charge la technologie HD Radio, le nom de la station s’affiche à la place de la bande de fréquence et de la fréquence. • Lors de la réception d’une donnée musicale, le titre de la chanson et le nom de l’artiste s’affichent à côté du témoin « HD ». • Si la station HD Radio écoutée prend en charge les canaux de diffusion groupée, le canal de diffusion groupée actuellement sélectionné s’affiche à droite du témoin « HD ».

Numéro de canal HD Radio Remarque • Les canaux de diffusion groupée ne sont pas disponibles en AM.

Mise sous tension et opérations de base

■ Réglage du mode Dégradé Les transmission HD Radio contiennent des signaux analogiques et numériques. S’il est disponible, le signal numérique est utilisé automatiquement. Dans les zones où la réception est mauvaise, il peut être préférable de choisir le signal analogique.

■ Affichage de l’information HD Radio

Appuyez sur le bouton DISPLAY à plusieurs reprises pour parcourir les informations disponibles.

Indique la réception

`Auto : Permet d’utiliser le signal numérique s’il est disponible. `Analogique : Permet d’utiliser le signal analogique. • Les canaux de diffusion 2 à 8 sont uniquement numériques, il vous faut donc sélectionner le canal #1 avant de pouvoir modifier le mode Dégradé.

Informations sur l’artiste

Défilement du titre de la chanson

Informations sur le titre de la chanson

■ Que signifie RDS ?

RDS signifie Radio Data System ; il s’agit d’une méthode de transmission des données contenues dans les signaux radio FM. Elle a été développée par l’Union européenne de radiotélévision (UER) et est disponible dans la plupart des pays européens. De nos jours, la plupart des stations FM l’utilisent. Outre le fait d’afficher des informations textuelles, la fonction RDS peut également vous aider à rechercher des stations de radio par type (actualités, sports, rock, etc.). L’ampli-tuner AV prend en charge quatre types d’informations RDS : PS (Program Service) Ce service permet d’afficher le nom de la station lorsqu’une station RDS diffusant des informations PS est détectée. Appuyez sur DISPLAY pour afficher la fréquence pendant 3 secondes. RT (Radio Text) Ce service permet au tuner d’afficher du texte à l’écran de l’ampli-tuner AV lorsqu’il détecte une station RDS diffusant des informations textuelles, comme indiqué dans la section suivante. PTY (Program Type) Vous permet de rechercher des stations de radio RDS par type.

• Les informations exactes affichées dépendent de votre amplituner AV. • Ces informations sont affichées uniquement lors de la réception HD Radio.

• Si le signal émis par une station de radio RDS est faible, les données RDS peuvent s’afficher par intermittence, voire ne pas s’afficher du tout.

■ Affichage d’informations textuelles (RT)

Si aucune station n’a été trouvée, le message « Not

Types de programmes RDS (PTY)

L’ampli-tuner AV cherche jusqu’à ce qu’il trouve une station correspondant au type que vous avez indiqué. Puis il s’arrête brièvement avant de continuer la recherche.

Appuyez trois fois sur RT/PTY/TP.

Si la station de radio sélectionnée diffuse des informations sur la circulation, « [TP] » apparaît sur l’afficheur de l’ampli-tuner AV. Si « TP » apparaît sans crochets, cela signifie que la station en question ne diffuse pas d’informations routières. Appuyez sur le bouton de saisie pour rechercher une station diffusant des informations sur la circulation routière. L’ampli-tuner AV cherche jusqu’à ce qu’il trouve une station diffusant des informations routières. Si aucune station n’a été trouvée, le message « Not Found » apparaît.

Utilisez PRESET e/r pour sélectionner le type de programme que vous recherchez.

Consultez le tableau figurant plus loin dans ce chapitre.

PHONO) est sélectionnée, la source d’entrée vidéo n’est pas modifiée. La procédure suivante vous montre comment

écouter une source audio en provenance d’un lecteur de CD branché au TV/CD IN tout en visionnant une source vidéo qui provient d’un lecteur Blu-ray/DVD branché au BD/DVD.

Appuyez sur TV/CD. La sortie audio passe sur la source CD, mais la vidéo du BD/DVD précédemment sélectionnée reste inchangée.

Mise sous tension et opérations de base

Utilisation de la configuration automatique des enceintes À l’aide du micro calibré fourni, Audyssey MultEQ® XT32 détermine automatiquement le nombre d’enceintes raccordées, leur taille (en vue de la gestion des basses), les fréquences de crossover optimales vers le subwoofer (le cas échéant) et les distances par rapport à la position d’écoute principale. Audyssey MultEQ XT32 élimine ensuite la distorsion causée par l’acoustique de la pièce en détectant les problèmes d’acoustique de la pièce au niveau de la zone d’écoute tant en termes de fréquence que de durée. Ceci permet d’obtenir ainsi un son clair et bien équilibré. Audyssey MultEQ XT32 peut être utilisé avec Audyssey Dynamic EQ® et Audyssey Dynamic Volume® (➔ page 75). Raccordez et mettez toutes vos enceintes en place avant d’utiliser cette fonction. Audyssey MultEQ XT32 vous offre deux méthodes de mesure : « Démarrage rapide Audyssey » et « Étalonnage complet Audyssey MultEQ XT32 ». • « Démarrage rapide Audyssey » utilise la mesure à partir d’une position pour procéder uniquement au réglage de l’enceinte. • « Étalonnage complet Audyssey MultEQ XT32» utilise la mesure à partir de huit positions pour corriger la réponse de la pièce en plus du réglage de l’enceinte. Plus le nombre d’emplacements de mesure est élevé, meilleur sera l’environnement d’écoute. Nous recommandons d’utiliser les mesures à partir de huit emplacements pour créer le meilleur environnement d’écoute. Le démarrage rapide prend 2 minutes et l’étalonnage complet prend 20 minutes. Le temps de mesure total varie en fonction du nombre d’enceintes.

Pour créer un environnement sonore digne d’une salle de cinéma, Audyssey MultEQ XT32 effectue des mesures à un maximum de huit positions dans la zone d’écoute. À l’aide d’un trépied, positionnez le micro à la hauteur des oreilles d’un auditeur assis, la pointe du micro orientée vers le plafond. Ne tenez pas le micro dans votre main pendant les mesures, car cela risquerait de fausser les résultats. ■ Première position de mesure Également appelée Position d’écoute principale, cette position désigne la position centrale où l’auditeur s’assoit lorsqu’il se trouve dans la zone d’écoute. Audyssey MultEQ XT32 utilise les mesures prises à cette position pour calculer la distance, le niveau sonore, la polarité et la valeur de crossover optimale pour le subwoofer. ■ Positions de mesure deux - huit Elles correspondent aux autres positions d’écoute (c’est-à-dire aux places des autres auditeurs). Vous pouvez mesurer jusqu’à huit positions.

• Les fonctions Correction de pièce et Configuration des enceintes

Audyssey MultEQ XT32 ne peuvent pas être utilisées si un casque est branché. • Audyssey MultEQ XT32 le réglage de la correction de pièce et configuration des enceintes ne peut être utilisé qu’avec les enceintes A. Lorsque vous introduisez le micro de configuration des enceintes et que les enceintes B sont sélectionnées, le schéma de configuration des enceintes est automatiquement commuté sur les enceintes A.

Mise sous tension et opérations de base

Crossover », un écran de confirmation s’affiche. Sélectionnez « Suivant (2-7. Digital Processing Crossover Network) » afin d’afficher l’écran pour Digital Processing Crossover Network (➔ page 70). Continuer avec les réglages.

• Les menus OSD apparaissent uniquement si le téléviseur est branché sur HDMI OUT MAIN. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres.

• Si vous réglez le bouton de volume du subwoofer à son maximum et si le niveau sonore affiché est inférieur à 75 dB, laissez le bouton de volume du subwoofer à son maximum et appuyez sur ENTER pour passer à l’étape suivante. • Si vous utilisez deux subwoofers, effectuez cette étape deux fois.

Des tonalités d’essai sont émises par chaque enceinte pendant que’Audyssey MultEQ XT32 corrige la pièce et configure les enceintes. Cette procédure peut prendre quelques minutes. Ne parlez pas pendant les mesures et ne vous tenez pas entre les enceintes et le micro. Ne débranchez pas le micro de configuration des enceintes pendant les procédures de correction de pièce et de configuration des enceintes d’Audyssey MultEQ XT32, sauf si vous souhaitez annuler ces dernières. Si vous sélectionnez « Démarrage rapide Audyssey », vous accéderez à l’étape 9.

Placez le micro de configuration des enceintes sur la position suivante, puis appuyez sur ENTER.

Lorsque le réglage de « Subwoofer » est configuré sur « 1ch » uniquement, le subwoofer de gauche (SW1) est mesuré. Lorsque le réglage « Subwoofer » est configuré sur « 1ch » avec deux subwoofers raccordés, celui de droite (SW2) n’est pas mesuré et aucun son n’est reproduit. Une erreur se produit si vous réglez « Subwoofer » sur « 2ch » sans raccorder aucun subwoofer ou si un seul subwoofer est raccordé.

Utilisez q/w pour sélectionner « Démarrage rapide

• Si l’ampli-tuner AV est en mode sourdine, le mode sourdine sera automatiquement désactivé lors du démarrage des fonctions Correction de pièce et de configuration des enceintes d’Audyssey MultEQ XT32. • Les modifications apportées à la pièce après Audyssey MultEQ XT32 la Correction de pièce et de configuration des enceintes d’Audyssey MultEQ XT32 nécessitent que vous l’exécutiez à nouveau, les caractéristiques de la pièce ayant changé.

Utilisez q/w pour sélectionner une cible, et utilisez e/r pour modifier le réglage.

Une fois les résultats d’Audyssey MultEQ XT32 enregistrés, le menu affiche les réglages « Audyssey » (➔ page 75), « Dynamic EQ » (➔ page 75), « Dynamic Volume » (➔ page 75). Remarque • Si « Démarrage rapide Audyssey » a été utilisé pour la mesure, il n’est pas possible de sélectionner « Audyssey ». • Ces réglages sont appliqués à tous les sélecteurs d’entrée.

12 • Erreur de configuration des enceintes! Le nombre d’enceintes détectées est différent de celui de la première mesure. Vérifiez le branchement des enceintes. • Erreur d’écriture! Le message suivant apparaît en cas d’échec de l’enregistrement. Essayez à nouveau d’enregistrer. Si ce message apparaît après 2 ou 3 tentatives, contactez votre revendeur Onkyo. • Erreur de détection d’enceinte Ce message apparaît si l’une des enceintes n’est pas détectée. « Non » signifie qu’aucune enceinte n’a été détectée.

• Vous pouvez consulter les réglages calculés pour la configuration des enceintes, ainsi que les distances et les niveaux sonores des enceintes en utilisant e/r.

Débranchez le micro de configuration des enceintes.

• Consultez « Configuration des enceintes » pour les réglages appropriés (➔ page 12).

Vous pouvez modifier manuellement les réglages effectués lors des procédures de correction de pièce et de configuration des enceintes d’Audyssey MultEQ® XT32.

Consultez aussi : • « Configuration d’enceintes » (➔ page 66) • « Distance des enceintes » (➔ page 68) • « Calibrage du niveau » (➔ page 68) • Parfois, en raison de la complexité électrique des subwoofers et de l’interaction avec la pièce, THX recommande de régler manuellement le niveau et la distance du subwoofer. • Parfois, en raison de l’interaction avec la pièce, vous pouvez observer des résultats inégaux lors du réglage du niveau et/ou de la distance des enceintes principales. Si ceci se produit, THX conseille de les régler manuellement.

Utilisation d’un subwoofer (caisson de basses)

Si vous utilisez un subwoofer et qu’il restitue un son à très basse fréquence à un faible niveau sonore, il se peut qu’il ne soit pas détecté par les fonctions Correction de pièce et Configuration des enceintes d’Audyssey MultEQ XT32. Si le « Subwoofer » apparaît sur l’écran « Réviser Configuration enceintes » comme « Non », augmentez le volume du subwoofer à la moitié, réglez-le sur la fréquence de crossover la plus élevée et essayez de recommencer la correction de pièce et configuration des enceintes d’Audyssey MultEQ XT32. Si le volume est réglé trop fort et que le son est distordu, des problèmes de détection risquent de se produire : utilisez un volume sonore approprié. Si le subwoofer est doté d’un filtre passe-bas, réglez-le sur Off ou sur Direct. Consultez le manuel d’instructions de votre subwoofer pour toute information complémentaire.

Bouton GAME Ce bouton permet de sélectionner les modes d’écoute destinés aux jeux vidéo.

Bouton THX Ce bouton permet de sélectionner les modes d’écoute THX. Bouton et voyant PURE AUDIO Ce bouton permet de sélectionner le mode d’écoute Pure Audio. Lorsque ce mode est sélectionné, l’écran de l’ampli-tuner AV et le circuit vidéo analogique sont désactivés. Seuls les signaux vidéo provenant de l’entrée HDMI peuvent être reproduits depuis la sortie HDMI. Le voyant s’allume lorsque ce mode est sélectionné. Une nouvelle pression sur ce bouton permet de revenir au mode d’écoute précédent. • Les modes d’écoute Dolby Digital et DTS ne peuvent être sélectionnés que si votre lecteur de disque Blu-ray/DVD est raccordé à l’ampli-tuner AV via une connexion audio numérique (coaxiale, optique ou HDMI). • Les modes d’écoute que vous pouvez sélectionner dépendent du format du signal d’entrée. Pour vérifier le format, consultez « Affichage des informations relatives à la source » (➔ page 53). • Lorsqu’un casque est branché, vous pouvez sélectionner les modes d’écoute suivants : Pure Audio, Mono, Direct et Stereo.

Mise sous tension et opérations de base

« Lecture 11 canaux » est configuré sur « Oui »

F Dans ce mode, toutes les enceintes G produisent le même son en mono : ainsi, le H son que vous entendez est le même quel que soit l’endroit de la pièce où vous vous trouvez.

Dans ce mode, le son donne une sensation spectaculaire d’atmosphère similaire au mode Orchestra. Dans ce mode l’emplacement sonore est distinct avec une accentuation des graves. Dans ce mode, la pression sonore est accentuée pour accroître la sensation de direct. Dans ce mode, la réverbération est augmentée et l’emplacement sonore légèrement réduit.

Avec ce mode, vous pouvez bénéficier d’un son surround virtuel avec seulement deux ou trois enceintes. Ce mode contrôle la manière dont les sons atteignent les oreilles gauche et droite de l’auditeur. Il se peut que le résultat ne soit pas satisfaisant s’il y a trop de réverbération. Nous vous recommandons donc d’utiliser ce mode dans un environnement ne comportant que peu ou pas de réverbération naturelle.

Ce mode est à utiliser avec les bandes-son G , enregistrées au format DTS-ES Discrete qui + s’appuient sur un canal surround arrière * discret pour reproduire un véritable son v 6.1/7.1. Les sept canaux audio totalement séparés offrent une meilleure image spatiale et une localisation du son à 360°, ce qui est parfait pour les sons passant rapidement d’un canal surround à l’autre. À utiliser avec les DVD portant le logo DTS-ES, et notamment ceux dotés d’une bande-son enregistrée au format DTS-ES Discrete. Ce mode est à utiliser avec les bandes-son enregistrées au format DTS-ES Matrix qui s’appuient sur un canal arrière à encodage matriciel pour reproduire un son 6.1/7.1. À utiliser avec les DVD portant le logo DTSES, et notamment ceux dotés d’une bandeson enregistrée au format DTS-ES Matrix.

Mise sous tension et opérations de base

PL Mo v i e enveloppe littéralement l’auditeur. Tout comme la musique et les films, les jeux

PL Mu s i c vidéo permettent également de bénéficier d’effets spatiaux étonnants et d’une image PL Game vivante. PL Le canal supplémentaire ajoute une dimension supplémentaire et produit un son enveloppant, parfait pour les effets de rotation et de survol.

Ce mode convient aux jeux vidéos.

Le mode THX Music est conçu pour l’écoute de la musique, qui est en général enregistrée à des niveaux sensiblement supérieurs aux films. Dans ce mode, THX Loudness Plus est configuré pour la lecture de la musique et seul Timbre Matching est activé. • THX Games Le mode THX Games est conçu pour une restitution spatiale fidèle de l’audio des jeux, qui est souvent mixé de façon similaire à celui des films, mais dans un environnement plus petit. THX Loudness Plus est configuré pour les niveaux de son de jeux et Timbre Matching est activé.

F v G H Ce mode est conçu pour être utilisé avec la musique. Il étend les sources 5.1 canaux pour la lecture 7.1 canaux. • THX Ultra2 Games Ce mode est conçu pour être utilisé avec les jeux vidéo. Il peut étendre les sources 5.1 canaux pour la lecture 6.1/7.1 canaux. • THX Surround EX Ce mode étend les sources 5.1 canaux pour la lecture 6.1/7.1 canaux. Il est particulièrement adapté aux sources Dolby Digital EX. THX Surround EX, également connu sous le terme de Dolby Digital Surround EX, est le fruit d’un développement commun entre Dolby Laboratories et THX Ltd.

*2 En fonction du signal du canal audio contenu dans la source, les enceintes correspondantes restitueront le son. *3 L’ampli-tuner AV peut acheminer le signal DSD depuis HDMI IN. Selon le lecteur, le réglage de la sortie côté lecteur sur PCM peut améliorer le son. *4 Pour les disques Blu-ray, Dolby Digital est utilisé dans un système d’enceintes 3.1/5.1 canaux. *5 Le DTS est utilisé selon la configuration de l’ampli-tuner AV. *6 Si aucune enceinte surround arrière n’est présente, le mode DTS est utilisé. *7 Si aucune enceinte surround arrière n’est présente, le mode Dolby Pro Logic II est utilisé. *8 DTS Neo:X ne peut pas être sélectionné en cas de signaux d’entrée de 192 kHz. *9 Le mode d’écoute peut être sélectionné uniquement si les conditions suivantes sont remplies : – L’enceinte centrale est raccordée. – L’une ou l’autre des enceintes hautes avant ou avant larges est raccordée. • Certains modes d’écoute ne peuvent être sélectionnés avec certains formats de source.

Le menu principal apparait uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres.

Appuyez sur RECEIVER, puis sur HOME.

Le menu principal est incrusté sur l’écran du téléviseur. Conseil • Vous pouvez également utiliser le HOME de l’ampli-tuner AV.

Appuyez sur ENTER pour afficher l’écran de service réseau. Si vous voulez utiliser les services de radio en ligne, utilisez q/w/e/r pour choisir le service de votre choix. Appuyer à nouveau sur le bouton

ENTER permet de changer de sélection. Si vous voulez lire des fichiers musicaux à partir d’un serveur, utilisez q/w/e/r pour choisir « DLNA » et appuyez sur ENTER. ■ USB ` Avec cette sélection, vous pouvez lire le contenu de lecteurs portables (iPod, etc.) et de périphériques de stockage USB connectés au port USB de l’ampli-tuner AV (➔ pages 30, 31). Veuillez noter que la sélection s’affichera en grisé pendant quelques instants après l’allumage de l’ampli-tuner AV. Veuillez patienter jusqu’à ce qu’elle soit utilisable. Tout d’abord, appuyez à plusieurs reprises sur USB pour sélectionner l’entrée « USB(avant) » ou l’entrée « USB(arriere) ». Puis, appuyez sur l’ENTER pour sélectionner une unité ou parcourir les contenus des médias connectés, suivis par q/w pour choisir le dossier ou la piste de votre choix. Une pression sur le bouton ENTER lancera la lecture de la piste sélectionnée. Remarque • Seule l’entrée USB du panneau avant est compatible avec les iPod/iPhone.

` Avec cette sélection, vous pouvez prévisualiser les flux audio/vidéo provenant d’entrées HDMI (HDMI IN 1/2/3/4/AUX INPUT). Même avec les composants multiples connectés par HDMI, vous pouvez passer facilement d’une entrée à l’autre car leurs prévisualisations sont affichées sur un seul écran. Appuyez sur ENTER pour afficher la prévisualisation principale (entrée HDMI actuellement sélectionnée) et les prévisualisation supplémentaires (autres entrées HDMI). Utilisez q/w

ou e/r pour sélectionner les vignettes de prévisualisation, et en appuyant sur ENTER l’amplituner AV passera à cette source d’entrée.

• Vous pouvez spécifier le nombre de vignettes de prévisualisation de même que leur position sur l’écran (➔ page 84). Remarque • Le réglage ne peut pas être sélectionné si : – HDMI IN 5/6/7/8 est la source d’entrée actuelle HDMI, ou – Aucun signal n’est présent sur la source d’entrée actuelle, ou – Le réglage « Zone 2 HDMI » est configuré sur « Utilisé » (➔ page 62). • Suivant les signaux vidéo, il est possible que l’image ne soit pas restituée correctement sur les vignettes de prévisualisation d’InstaPrevue.

`Avec cette sélection, vous pouvez accéder aux paramètres communs du menu de configuration OSD. Appuyez sur ENTER pour quitter le menu SETUP (➔ page 60). Conseil • Vous pouvez également accéder aux menus que vous utilisez fréquemment depuis l’installation rapide (➔ page 56).

10 à 90 minutes par incréments de 10 minutes.

L’indicateur SLEEP apparaît sur l’écran de l’ampli-tuner AV lorsque la minuterie de désactivation automatique est activée. Le délai de mise en veille programmée apparaît sur l’afficheur pendant environ 5 secondes, avant de laisser la place aux informations précédemment affichées.

Vous pouvez afficher diverses informations concernant la source d’entrée sélectionnée.

Réglage de la luminosité de l’écran Vous pouvez régler la luminosité de l’affichage de l’amplituner AV et activer ou désactiver le voyant MASTER VOLUME de façon conjointe.

Lorsque vous branchez un appareil Onkyo compatible u, vous devez configurer l’affichage d’entrée afin que u fonctionne correctement.

Ce réglage ne peut être modifié que depuis le panneau avant.

Veuillez noter que si vous appuyez de nouveau sur SLEEP lorsque le temps affiché est inférieur ou égal à 10 minutes, la minuterie sera désactivée.

Appuyez sur RECEIVER, puis sur DISPLAY à plusieurs reprises pour parcourir les informations disponibles.

Modification de l’affichage de l’entrée

Le mode choisit la même source d’entrée que la pièce principale pour la Multi Zone. Consultez aussi : • « Configuration d’enceintes » (➔ page 65) • « Multi Zone » (➔ page 86) • Pour régler le volume de la Multi Zone, réglez l’ampli-tuner AV sur commande Multi Zone. Voir « Réglage du volume pour les Zones » (➔ page 88) pour l’ajustement du volume de la Multi Zone. • Le mode Whole House n’est pas disponible dans les cas suivants : – Le réglage « Sortie TV audio » est configuré sur « Activé » (➔ page 83). – « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 82) et vous écoutez via les enceintes de votre téléviseur. – Digital Processing Crossover Network est utilisé (➔ page 70).

■ Configuration des Enceintes A ou des

Enceintes B Lorsque le réglage « Type d’enceintes(avant B) » est réglé sur autre chose que « Non », le témoin de l’enceinte concernée s’allume (A ou B), et vous pouvez choisir un schéma de configuration entre les enceintes A et les enceintes B. Les enceintes A ou B peuvent être commutées indépendamment du mode d’écoute.

Sélection de la disposition des enceintes

Vous pouvez régler quelles enceintes vous voulez utiliser en priorité.

Appuyez sur RECEIVER, puis sur SP (disposition des enceintes) à plusieurs reprises pour sélectionner :

Audyssey Dynamic EQ® et Audyssey Dynamic Volume®.

• Les schémas suivants ne sont disponibles que lorsque le paramètre « Lecture 11 canaux » est configuré sur

« Non » (➔ page 65) et que toutes les enceintes correspondantes sont activés.

` Speaker Layout:SB/FH :

Le son provenant des enceintes surround arrière et avant hautes est restitué en priorité. ` Speaker Layout:SB/FW : Le son provenant des enceintes surround arrière et avant larges est restitué en priorité. ` Speaker Layout:FH/FW : Le son provenant des enceintes avant hautes et avant larges est restitué en priorité. Remarque • Ce réglage n’est pas disponible dans les cas suivants : – Le réglage « Type d’enceintes(avant A) » est configuré sur « Bi-Amp » ou « Digital Crossover ». – Les enceintes B sont utilisées. – Le paramètre « Zone 2/3 amplifiée » est réglé sur « Oui » et la zone 2/3 est activée. • Les conditions de lecture peuvent être limitées en fonction des réglages de « Réglages d’enceintes » (➔ page 65) et de « Configuration d’enceintes » (➔ page 66). • Lorsqu’un mode d’écoute ne correspondant pas au réglage des enceintes avant hautes, avant larges ou surround arrière est utilisé, ce paramètre ne peut pas être sélectionné.

Activation du mode sourdine de l’Ampli-tuner AV Vous pouvez couper provisoirement le son de l’amplituner AV.

• Pour réactiver le son, appuyez de nouveau sur MUTING ou réglez le volume. • La sourdine est automatiquement désactivée lorsque l’ampli-tuner AV est mis en veille.

Mise sous tension et opérations de base

Utilisation d’un casque

• Baissez toujours le volume sonore avant de brancher votre casque. • Les enceintes sont désactivées lorsque la fiche du casque est insérée dans la prise PHONES. (Les enceintes de la Zone 2/3 amplifiée ne sont pas désactivées.) • Lorsque vous branchez un casque, le mode d’écoute passe automatiquement sur Stereo, à moins qu’il ne soit déjà réglé sur Stereo, Mono, Direct ou Pure Audio. • Si vous raccordez un iPod ou un iPhone au port USB de l’ampli-tuner AV, aucun son n’est reproduit depuis la prise du casque.

Utilisation des macros faciles (easy macros)

En mode Easy macro, à l’aide de ACTIVITIES, vous pouvez faire fonctionner en séquence les appareils Onkyo au moyen de commandes simples, par une simple pression sur un bouton. Ces commandes peuvent être définies par l’utilisateur. Consultez « Utilisation des macros normales » (➔ page 99).

■ MY MOVIE En premier lieu, le téléviseur, le lecteur Blu-ray Onkyo et l’ampli-tuner AV sont allumés. Le sélecteur d’entrée est réglé sur « BD/DVD ». Le lecteur commence finalement la lecture.*1 *1

Suivant la durée de démarrage de votre lecteur de disques Bluray/DVD, l’ampli-tuner AV peut ne pas activer cette commande de lecture. Si tel est le cas, appuyez sur 1 au niveau de la télécommande.

■ MY TV Premièrement, le téléviseur, le décodeur câble et l’amplituner AV sont allumés. Ensuite, le sélecteur d’entrée est réglé sur « CBL/SAT ».

■ MY MUSIC Le lecteur CD Onkyo et l’ampli-tuner AV sont allumés. Le sélecteur d’entrée est réglé sur « TV/CD ». Le lecteur commence finalement la lecture.

Changement des composant source

Vous pouvez changer tous les composants activés par le mode Easy Macro.

Tout en maintenant enfoncé REMOTE MODE pour l’appareil de lecture que vous souhaitez affecter, pressez et maintenez enfoncé le bouton

ACTIVITIES à modifier (MY MOVIE, MY TV, ou MY MUSIC) (pendant 3 secondes environ). Le bouton ACTIVITIES clignote deux fois pour indiquer que la modification a été réalisée.

Ce bouton éteint tous les composants activés par le mode

Easy Macro. Les menus OSD apparaissent uniquement si le téléviseur est branché sur HDMI OUT MAIN. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres. Cette section décrit la procédure d’utilisation de la télécommande, sauf mention contraire.

Appuyez sur RETURN pour revenir au menu précédent.

Notes explicatives a b

`Vous pouvez changez les réglages suivants :

« Programme sonore », « Grave (Front) », « Aigu (Front) », « Grave (Front Wide) », « Aigu (Front ENTER pour commuter sur le mode d’écoute sélectionné. Remarque *1

– Le réglage « Zone 2 HDMI » est configuré sur « Utilisé »

(➔ page 62). • La vidéo de l’entrée actuellement sélectionnée s’affiche sur l’écran principal et non sur une vignette de prévisualisation. « Dolby Volume », « Dynamic EQ » et « Dynamic Volume » ne peuvent pas être sélectionnés lorsqu’un des modes de lectures THX est sélectionné, avec « Loudness Plus » réglé sur « Activé » ou « Réglage THX conservé » réglé sur « Oui » (➔ page 69). Lorsque « Dynamic EQ » est réglé sur « Activé » ou que « Dynamic Volume » est réglé sur autre chose que « Coupé », « Dolby Volume » sera commuté sur « Coupé » (➔ page 72). • Si le paramètre « Sortie écran » est réglé sur « Sub », « Vidéo » ne peut être sélectionné (➔ page 62). • Ce paramètre ne peut pas être utilisé avec le sélecteur d’entrée NET. Uniquement après avoir sélectionné « Sur mesure » dans « Mode d’image » (➔ page 77), le fait d’appuyer sur ENTER vous permet d’ajuster les éléments suivants, via l’installation rapide : « Luminosité », « Contraste », « Teinte » et « Saturation ». Appuyez sur RETURN pour revenir au réglage « Mode d’image ». En fonction de la source d’entrée et du mode d’écoute, tous les canaux présentés ici n’émettent pas tous du son. • Ce réglage n’est pas disponible dans les cas suivants : – Le réglage « Sortie TV audio » est configuré sur « Activé » (➔ page 83).

– « HDMI Contrôle(RIHD) » est réglé sur « Activé »

(➔ page 82) et vous écoutez via les enceintes de votre téléviseur.

Utilisation des paramètres audio de l’installation rapide

Vous pouvez modifier plusieurs paramètres audio à partir de l’installation rapide (➔ page 56). Remarque • Ces réglages ne sont pas disponibles dans les cas suivants : – Le réglage « Sortie TV audio » est configuré sur « Activé » (➔ page 83). – « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 82) et vous écoutez via les enceintes de votre téléviseur.

■ Programme Sonore Vous pouvez amplifier ou atténuer les sons basse fréquence restitués. ■ Aigu `–10dB à 0dB à +10dB par pas de 2 dB. Vous pouvez amplifier ou atténuer les sons haute fréquence restitués. Vous pouvez régler les graves des enceintes avant, avant larges, avant hautes, centrale, surround, surround arrière et subwoofer et les aigus des enceintes avant, avant larges, avant hautes, centrale, surround et surround arrière, sauf lorsque le mode d'écoute Direct, Pure Audio ou THX est sélectionné. Utilisation de l’ampli-tuner AV

« Subwoofer » est configuré sur « Non » dans « Modification du programme sonore » (➔ page 74).

Opérations plus sophistiquées

Niveau sonore des enceintes

■ Subwoofer 1 ` –15.0dB à 0.0dB à +12.0dB par pas de 0,5 dB. ■ Subwoofer 2*1 ` –15.0dB à 0.0dB à +12.0dB par pas de 0,5 dB. ■ Center ` –12.0dB à 0.0dB à +12.0dB par pas de 0,5 dB. Vous pouvez régler le volume de chacune des enceintes lorsque vous écoutez une source d’entrée. Ces réglages temporaires sont annulés lorsque l’amplituner AV est mis en veille. Pour enregistrer le réglage effectué, allez à « Calibrage du niveau » (➔ page 68) avant de mettre l’ampli-tuner AV en veille. Remarque • Vous ne pouvez pas utiliser ces fonctions lorsque l’ampli-tuner AV est en mode sourdine. • Ces réglages ne peuvent pas être utilisés tant qu’un casque est raccordé. • Les enceintes réglées sur « Non » ou « Aucun » dans « Configuration d’enceintes » (➔ page 66) ne peuvent pas être réglées. • Lorsque « Programme sonore » est activé, « Subwoofer 1 » et « Subwoofer 2 » ne peuvent pas être utilisés si le réglage « Subwoofer » est configuré sur « Non » dans « Modification du programme sonore » (➔ page 74). *1 Si le paramètre « Subwoofer » est réglé sur « 1ch », ce paramètre ne peut être sélectionné (➔ page 66).

– Aucun casque n’est raccordé. – Les enceintes B ne sont pas utilisées. • Ce réglage est mémorisé séparément pour chaque sélecteur d’entrée. • « Dynamic EQ » et « Dynamic Volume » ne peuvent pas être sélectionnés quand n’importe quel mode d’écoute THX est sélectionné, avec « Loudness Plus » réglé sur « Activé » ou « Réglage THX conservé » réglé sur « Oui » (➔ page 69). • Lorsque « Programme sonore » est activé, le réglage doit être fait avec le « Modification du programme sonore » (➔ page 74).

« Loudness Plus » réglé sur « Activé » ou « Réglage THX conservé » réglé sur « Oui » (➔ page 69).

• L’effet produit par la fonction Late Night dépend du contenu en cours de lecture et de l’intention du concepteur du son. Avec certains contenus, elle n’aura pas ou peu d’effets quelle que soit l’option que vous sélectionnez. • La fonction Late Night peut être utilisée uniquement quand la source d’entrée est Dolby Digital, Dolby Digital Plus, ou Dolby TrueHD. • La fonction Late Night est réglée sur « Coupé » quand l’amplituner AV est mis en veille. Pour les sources Dolby TrueHD elle est réglée sur « Auto ». • Avec, les sources Dolby TrueHD, la fonction Late Night ne peut pas être utilisée si « TrueHD Loudness Management » est configuré sur « Coupé » (➔ page 72). • La fonction Late Night ne peut pas être utilisée si « Dolby Volume » est réglé sur « Activé ».

Opérations plus sophistiquées

• Lorsque « Programme sonore » est activé, le réglage doit être fait avec le « Modification du programme sonore » (➔ page 74).

• Ce réglage ne peut pas être utilisé tant qu’un casque est raccordé.

Opérations plus sophistiquées

Utilisation du menu d’installation

Appuyez sur RETURN pour revenir au menu précédent.

Menu principal Audyssey MultEQ® XT32, les messages et autres qui sont affichés sur l’écran du téléviseur apparaissent sur l’afficheur de l’ampli-tuner AV.

Opérations plus sophistiquées

Modification du programme sonore

HYBRID STANDBY ne s’allume pas.

émises par la sortie.

Vidéo composite, vidéo en composante

Sélectionnez ce réglage si votre téléviseur est branché

à la prise HDMI OUT SUB. ` Les deux : Sélectionnez ce réglage si vos téléviseurs sont branchés aux prises HDMI OUT MAIN et HDMI OUT SUB. Les signaux vidéo sont restitués par les deux sorties HDMI à la résolution compatible avec les deux téléviseurs. Modifier le réglage « Monitor Out » manuellement

OUT Vidéo composite, vidéo en composante

écran », est réglé sur « Sub » ou sur « Les deux ».

• Lorsque ce paramètre est réglé sur « Utilisé », le paramètre « Lecture 11 canaux » est fixé sur « Non » (➔ page 65).

Sélectionnez la résolution de sortie de votre choix. `1080p*2 : Sélectionnez ce réglage pour une restitution et une conversion en 1080p, si nécessaire. `1080p/24*2 : Sélectionnez ce réglage pour une restitution en 1080p à 24 images par seconde. `Mise éch. sup. 4 K*2 : Sélectionnez cette option pour une résolution de sortie quatre fois supérieures à 1080p. Suivant la résolution prise en charge par votre téléviseur, le résultat sera de 3840 × 2160 ou de 4096 × 2160 pixels. `Source : Sélectionnez ceci pour une diffusion, après que le niveau de résolution ait été réglé dans « Réglage d’image » (➔ page 77). À suivre Dans ce cas, sélectionnez une autre résolution que « 1080p/24 ». • Sur certains téléviseurs, aucune image ne s’affiche lorsque ce paramètre est réglé sur « Mise éch. sup. 4 K ». • Si le paramètre « Sortie écran » est réglé sur « Sub », ce paramètre est réglé sur « Inchangé ». • Si le paramètre « Sortie écran » est réglé sur « Les deux », ce paramètre est réglé sur « Auto ». *1 Le signal PC IN (entrée RVB analogique) est reproduit à la résolution 480p (480p/576p), 720p, 1080i quand le paramètre « Sortie écran » est réglé sur « Analogique » (➔ page 62) et que le paramètre « Résolution » est réglé sur « Inchangé ». *2 Ces réglages ne sont pas disponibles lorsque le réglage « Sortie écran » est réglé sur « Analogique » (➔ page 62).

Vidéo composite, vidéo en composante

*1 « - - - - - ». Consultez « Formats de connexion vidéo » pour plus d’informations sur l’acheminement du signal vidéo et la conversion ascendante (➔ page 110).

ont déjà été affectées, vous devez d’abord régler les sélecteurs d’entrée non utilisés sur « - - - - - » sinon vous ne pourrez pas affecter HDMI1 - HDMI8 aux autres sélecteurs d’entrée.

Si vous raccordez votre ordinateur à PC IN (RVB analogique), vous devez attribuer « - - - - - » au sélecteur d’entrée « PC ».

• Si aucun appareil vidéo n’est branché sur l’entrée HDMI (même si l’entrée HDMI a été affectée), l’ampli-tuner AV sélectionne la source vidéo en fonction du réglage de « Entrée vidéo composantes ». • Lorsqu’un HDMI IN est affecté à un sélecteur d’entrée en utilisant la procédure expliquée ici, la même entrée HDMI IN est prioritairement configurée dans « Entrée audio numérique » (➔ page 64). Dans ce cas, si vous souhaitez utiliser l’entrée audio coaxiale ou optique, procédez à la sélection appropriée dans le réglage de « Sélecteur audio » (➔ page 79). • N’attribuez pas une entrée HDMI IN au sélecteur TV/CD lorsque « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 82), sinon l’opération CEC (Consumer Electronics Control) appropriée n’est pas garantie. • Si vous réglez « - - - - - » sur un sélecteur d’entrée déjà sélectionné dans « Transmission HDMI » (➔ page 83), le réglage « Transmission HDMI » est automatiquement commuté sur « Coupé ». • « AUX » sert uniquement à l’entrée depuis le panneau avant.

Opérations plus sophistiquées

Entrée vidéo composantes

Si vous branchez un appareil vidéo à une entrée vidéo composante, vous devez affecter cette entrée à un sélecteur d’entrée. Par exemple, si vous raccordez votre lecteur Bluray/DVD à l’entrée COMPONENT VIDEO IN 2, vous devez affecter l’entrée « IN2 » au sélecteur d’entrée « BD/DVD ». Si vous avez raccordé votre téléviseur au ampli-tuner AV à l’aide d’un câble de vidéo composante, vous pouvez régler l’ampli-tuner AV de manière à ce que la source vidéo composite soit convertie* et restituée par la sortie COMPONENT VIDEO MONITOR OUT*1. Vous pouvez effectuer ce réglage pour chaque sélecteur d’entrée en sélectionnant l’option « - - - - - ». Vidéo composite

Voici les affectations par défaut.

Affectation par défaut

• Lorsqu’une entrée HDMI IN est affectée à un sélecteur d’entrée en « Entrée HDMI » (➔ page 63), la même entrée HDMI IN est prioritairement configurée dans cette affectation. Dans ce cas, si vous souhaitez utiliser l’entrée audio coaxiale ou optique, procédez à la sélection appropriée dans « Sélecteur audio » (➔ page 79). • Les taux d’échantillonnage pris en charge pour des signaux PCM (stéréo/mono) d’une entrée numérique (optique et coaxiale) sont 32/44,1/48/88,2/96 kHz/16, 20, 24 bits. • « AUX » sert uniquement à l’entrée depuis le panneau avant.

Opérations plus sophistiquées

Configuration d’enceintes

Ici, vous pouvez vérifier les réglages effectués par les fonctions Correction de pièce et de configuration des enceintes Audyssey MultEQ XT32 ou les effectuer manuellement, ce qui peut être utile si vous modifiez l’une des enceintes raccordées après avoir utilisé la fonction Correction de pièce et de configuration des enceintes Audyssey MultEQ XT32. Appuyez sur RECEIVER et utilisez SP sur la télécommande pour sélectionner les enceintes A ou B. Pour des informations complémentaires sur SP, consultez « Sélection de la disposition des enceintes » (➔ page 54). Remarque • Ces réglages ne sont pas disponibles dans les cas suivants : – un casque est raccordé. – le réglage « Sortie TV audio » est configuré sur « Activé » (➔ page 83). – « HDMI Contrôle(RIHD) » est réglé sur « Activé » (➔ page 82) et vous écoutez via les enceintes de votre téléviseur.

Réglages d’enceintes

Si vous modifiez ces réglages, vous devez recommencer la procédure de correction de pièce et de configuration des enceintes Audyssey MultEQ XT32 (➔ page 41).

Si l’impédance de l’une des enceintes est supérieure ou

égale à 4 ohms, mais inférieure à 6 ohms, réglez l’impédance minimale de l’enceinte sur 4 ohms. Si vous bi-amplifiez les enceintes avant, vous devez modifier le réglage « Type d’enceintes(avant A) » ou le réglage « Type d’enceintes(avant B) ». Pour plus de détails sur le branchement câblé des enceintes, consultez « Bi-amplification des enceintes avant » (➔ page 17). Lorsque vous branchez des enceintes qui ne disposent pas d’un circuit d’aiguillage de fréquences, vous devez changer auparavant le réglage « Type d’enceintes(avant A) » ou le réglage « Type d’enceintes(avant B) ». Pour toute information complémentaire, consultez « Utilisation des enceintes sans le circuit d’aiguillage de fréquences » (➔ page 17). Remarque • Lorsque vous utilisez la bi-amplification, l’ampli-tuner AV est capable d’alimenter une configuration 7.2 enceintes dans la pièce principale. • Baissez le volume avant de modifier ces réglages.

■ Impédance des enceintes

` 4ohms : Sélectionnez ce réglage si l’impédance de l’une des enceintes est supérieure ou égale à 4 ohms, mais inférieure à 6 ohms. ` 6ohms : Sélectionnez ce réglage si l’impédance de toutes les enceintes est comprise entre 6 et 16 ohms. ■ Type d’enceintes(avant A) ` Normal : Sélectionnez ce réglage si vous avez raccordé vos enceintes A avant normalement. ` Bi-Amp : Sélectionnez ce réglage si vous avez bi-amplifié vos enceintes A avant. ` Digital Crossover : Sélectionnez ceci si vous utilisez des enceintes qui ne disposent pas d’un circuit d’aiguillage de fréquences.

Opérations plus sophistiquées Remarque • « Type d’enceintes(avant A) » et « Type d’enceintes(avant B) » ne peuvent pas être réglés sur « Bi-Amp » ou « Digital Crossover » au même moment. • La zone amplifiée 2 ne peut pas être utilisée si « Type d’enceintes(avant B) » est activé. • La zone amplifiée 3 n’est pas disponible dans les cas suivants : – Le réglage « Type d’enceintes(avant A) » est configuré sur « Bi-Amp » ou « Digital Crossover ». – Le réglage « Type d’enceintes(avant B) » est activé. – Le réglage « Zone 2 amplifiée » est configuré sur « Non ». • Si le réglage de la « Zone 3 amplifiée » est configuré sur « Oui » (➔ page 65) et que la zone 2 est activée (➔ page 88), vous ne pouvez pas utiliser les enceintes surround arrière. • Si le paramètre « Zone 2 amplifiée » est réglé sur « Oui », les enceintes avant larges ne peuvent pas être utilisées. • Si le paramètre « Zone 3 amplifiée » est réglé sur « Oui », les enceintes avant hautes ne peuvent pas être utilisées. • « Lecture 11 canaux » n’est pas disponible dans les cas suivants : – Le réglage « Type d’enceintes(avant A) » est configuré sur « Bi-Amp » ou « Digital Crossover ». – Le réglage « Type d’enceintes(avant B) » est activé. – Le réglage « Zone 2 amplifiée » est configuré sur « Oui ». – Le réglage « Zone 2 HDMI » est configuré sur « Utilisé ». • Si le réglage de « Lecture 11 canaux » est configuré sur « Oui », le son du canal avant large est reproduit depuis FRONT WIDE PRE OUT uniquement.

Configuration d’enceintes

Ce paramètre est réglé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey MultEQ® XT32 (➔ page 41). Pour les Enceintes B, vous devez modifier les réglages manuellement. Grâce à ces réglages, vous pouvez spécifier les enceintes raccordées et la fréquence de crossover de chaque enceinte. Vous pouvez définir de façon indépendante les fréquences de crossover, les distances et les niveaux des Enceintes A avant et des Enceintes B avant. Les autres enceintes (c.à.d. subwoofer, centrale, surround, surround arrière et avant hautes) utilisent les mêmes fréquences de crossover, distances et niveaux pour les Enceintes A et les Enceintes B. Spécifiez « Pleine Bande » pour les enceintes qui restituent les sons basse fréquence correctement (les enceintes dotées de graves puissantes, par exemple). Pour les enceintes plus petites, indiquez une fréquence de crossover. Les sons se situant sous la fréquence de crossover seront restitués par le subwoofer, et non par l’enceinte. Consultez le manuel d’utilisation de vos enceintes pour déterminer les fréquences de crossover optimales. Si vous configurez vos enceintes à l’aide de la correction de pièce et de configuration des enceintes Audyssey MultEQ XT32, assurez-vous manuellement que les enceintes THX si présentes sont réglées sur un crossover de « 80Hz(THX) ». ■ Subwoofer ` 1ch : Le signal audio est reproduit uniquement sur la prise SW1. *3 Ce réglage ne peut pas être sélectionné si le paramètre « Type d’enceintes(avant A) » ou « Type d’enceintes(avant B) », est réglé sur « Bi-Amp » ou sur « Digital Crossover ». *4 Si le paramètre « Zone 2 amplifiée » est réglé sur « Oui », ce réglage ne peut être sélectionné. *5 Lorsque le paramètre « Zone 3 amplifiée » est réglé sur « Oui » (➔ page 65) et que la Zone 2 amplifiée est activée (➔ page 88), il est impossible de sélectionner ce paramètre. *6 Si le paramètre « Surround » est réglé sur « Aucun », ce paramètre ne peut pas être sélectionné. *7 Si le paramètre « Lecture 11 canaux » est activé, « Aucun » ne peut pas être sélectionné. *8 « Pleine Bande » ne peut être sélectionné que lorsque la « Pleine Bande » est sélectionnée dans le réglage « Front » (Enceintes A). *9 Si autre chose que le paramètre « Non » est sélectionné dans « Type d’enceintes(avant B) » ce paramètre ne peut pas être sélectionné. *10 Lorsque le paramètre « Type d’enceintes(avant A) » est réglé sur « Bi-Amp » ou « Digital Crossover » et que la Zone 2 amplifiée est activée (➔ page 88), il est impossible de sélectionner ce paramètre.

` 1ch : À sélectionner si une seule enceinte surround arrière G est branchée. ` 2ch : À sélectionner si deux enceintes surround arrière (gauche et droite) sont raccordées au système. Remarque • Si le paramètre « Surround Back » est réglé sur « Aucun » ce paramètre ne peut pas être sélectionné.

(Filtre passe-bas pour le canal LFE) ` 80Hz, 90Hz, 100Hz, 110Hz, 120Hz ` Coupé : Le filtre passe-bas n’est pas appliqué. Grâce à ce réglage, vous pouvez spécifier la fréquence de coupure du filtre passe-bas (LPF) du canal LFE, qui peut être utilisé pour filtrer les ronflements indésirables. Le filtre passe-bas ne s’applique qu’aux sources utilisant le canal LFE. Remarque • Si vous utilisez des enceintes certifiées THX, sélectionnez « 80Hz ».

■ Phase du subwoofer

` 0º • Ce paramètre est automatiquement réglé sur « Activé » lorsque le paramètre « Subwoofer » est réglé sur « 1ch » ou sur « 2ch » et lorsque le paramètre « Front » est réglé sur « Pleine Bande » pour la première fois. • Si vous utilisez des enceintes certifiées THX, sélectionnez « Coupé(THX) ».

■ Subwoofer, Front, Center, Surround,

Sélectionnez si vous voulez utiliser chaque enceinte avec les Enceintes A ou les Enceintes B. Si vous utilisez les Enceintes B, vous pouvez choisir d’utiliser ou non le subwoofer, les enceintes centrales, surround, avant hautes et surround arrière avec les configurations Enceintes A et Enceintes B de façon indépendante. Il est impossible de choisir d’utiliser ou non les enceintes avant. Remarque

Ce paramètre n’est PAS réglé automatiquement par la fonction Correction de pièce et de configuration automatique des enceintes Audyssey MultEQ® XT32 Opérations plus sophistiquées

Distance des enceintes

Ce paramètre est réglé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey MultEQ® XT32 (➔ page 41). Pour les Enceintes B, vous devez modifier les réglages manuellement.

■ Left, Front Wide Left, Front High Left, Center,

Front High Right, Front Wide Right, Right, Vous pouvez définir de façon indépendante les distances des Enceintes A avant et des Enceintes B avant. Les autres enceintes (c.à.d. subwoofer, centrale, surround et surround arrière et avant hautes) utilisent les mêmes réglages de distances pour les Enceintes A et les Enceintes B.

• Les enceintes que vous avez réglées sur « Non » ou sur

« Aucun » dans « Configuration d’enceintes » ne peuvent pas être sélectionnées (➔ page 66). • Les Enceintes B ne peuvent pas être sélectionnées si « Type d’enceintes(avant B) » est réglé sur « Non » (➔ page 65). • Si le réglage de la « Zone 3 amplifiée » est configuré sur « Oui » (➔ page 65) et que la zone 2 est activée (➔ page 88), vous ne pouvez pas utiliser les enceintes surround arrière. *1 Si le paramètre « Subwoofer » est réglé sur « 1ch », ce paramètre ne peut être sélectionné (➔ page 66).

Ce paramètre est réglé automatiquement par la fonction de correction de pièce et de configuration automatique des enceintes Audyssey MultEQ XT32 (➔ page 41). Pour les Enceintes B, vous devez modifier les réglages manuellement. Ici, vous pouvez régler le niveau sonore de chaque enceinte, à l’aide du testeur de tonalité intégré, de manière à ce que le volume de chaque enceinte soit le même au niveau de la position d’écoute. Vous pouvez définir de façon indépendante les niveaux des Enceintes A avant et des Enceintes B avant. Les autres enceintes (c.à.d. subwoofer, centrale, surround et surround arrière et avant hautes) utilisent les mêmes réglages de niveaux pour les Enceintes A et les Enceintes B.

• Les paramètres ne peuvent pas être calibrés lorsque l’ampli-tuner

AV est en mode sourdine. • Les enceintes que vous avez réglées sur « Non » ou sur « Aucun » dans « Configuration d’enceintes » ne peuvent pas être sélectionnées (➔ page 66). • Si le réglage de la « Zone 3 amplifiée » est configuré sur « Oui » (➔ page 65) et que la zone 2 est activée (➔ page 88), vous ne pouvez pas utiliser les enceintes surround arrière. • La tonalité d’essai est émise au niveau standard pour THX, qui est 0 dB (réglage de volume absolu 82). Si vous écoutez habituellement à un niveau sonore inférieur à celui-ci, faites attention, la tonalité d’essai sera bien plus forte. • Les Enceintes B ne peuvent pas être sélectionnées si « Type d’enceintes(avant B) » est réglé sur « Non » (➔ page 65). *1 Pour l’enceinte centrale et le subwoofer (caisson de basses), les réglages de niveau réalisés à l’aide du menu principal sont enregistrés comme réglages par défaut dans ce menu (➔ page 58). *2 Si le paramètre « Subwoofer » est réglé sur « 1ch », ce paramètre ne peut être sélectionné (➔ page 66). Conseil • Si vous utilisez un sonomètre portable, réglez le niveau sonore de chaque enceinte de manière à ce que la valeur mesurée au niveau de la position d’écoute soit de 75 dB SPL (pondération C, mesure lente).

Opérations plus sophistiquées

Réglages d’égalisation

Grâce aux réglages de l’égalisateur, vous pouvez régler la tonalité des enceintes individuellement à l’aide d’un égalisateur 7 bandes. Le volume de chaque enceinte peut être réglé (➔ page 68). Les réglages de l’égaliseur ne s’appliquent qu’aux Enceintes A et ne peuvent être ajustés lorsque les Enceintes B sont sélectionnées. ■ Égaliseur manuel ` Activé : Vous pouvez régler l’égalisateur manuellement pour chaque enceinte. Continuez avec la procédure suivante : Le volume à chaque fréquence peut être réglé de –6dB à 0dB à +6dB par incréments de 1 dB. Conseil • Vous pouvez sélectionner : « 63Hz », « 160Hz », « 400Hz », « 1000Hz » ou « 2500Hz », « 6300Hz » ou « 16000Hz ». Et pour le subwoofer, « 25Hz », « 40Hz », – « Surround Back Ch » est réglé sur « 1ch » (➔ page 67). – Le paramètre « Zone 3 amplifiée » est réglé sur « Oui » (➔ page 65) et la zone 2 Amplifiée est activée (➔ page 88).

■ THX Ultra2/Select2 Subwoofer

■ Loudness Plus `Coupé `Activé Quand « Loudness Plus » est réglé sur « Activé », il est possible de percevoir les nuances les plus subtiles de l’audio même à faible volume. Ceci est disponible uniquement quand le mode d’écoute THX est sélectionné. ■ Réglage THX conservé • Ce paramètre est fixe sur « Oui » si « Loudness Plus » est réglé sur « Activé ».

■ Compatible métadonnées

« Coupé », les métadonnées ne sont pas transmises via les connexions HDMI. À suivre

Opérations plus sophistiquées

La connexion HDMI dans votre système est utilisée pour fournir de l’audio numérique non compressée et des informations vidéo d’un appareil à l’autre. D’autres informations complémentaires sur le contenu numérique peuvent également être transmises. Ces informations complémentaires s’appellent des « métadonnées ». Le mode Metadata Compatible doit être utilisé lorsque des appareils de home-cinéma sont installés dans votre système, tels que des lecteurs de disque Blu-ray, des décodeurs et des écrans qui affichent ces métadonnées supplémentaires. Par exemple le mode Metadata Compatible doit être réglé sur ON lorsque des appareils compatibles avec THX Media Director™ sont présents dans le système. Ceci garantit que ces informations complémentaires pourront être reçues par votre AVR Onkyo et qu’elles seront transmises à d’autres appareils connectés dans votre système de home-cinéma et ceci sans aucune interruption. THX Loudness Plus THX Loudness Plus est une nouvelle technologie de contrôle du volume présente dans les récepteurs certifiés THX Ultra2 Plus™ et THX Select2 Plus™. Avec THX Loudness Plus, le public des home-cinémas pourra désormais profiter des détails riches dans un mixage surround quel que soit le niveau sonore. L’une des conséquences de la baisse du volume en dessous du niveau de référence est que certains éléments sonores peuvent être perdus ou perçus différemment par l’auditeur. THX Loudness Plus compense les décalages de tonalité et d’espace qui se produisent lorsque le volume est baissé en ajustant de façon intelligente les niveaux du canal surround ambiant et la distorsion de fréquence. Ceci permet aux utilisateurs de profiter de l’impact réel des bandes son quel que soit le réglage du volume. THX Loudness Plus est appliqué automatiquement lors de l’écoute de l’un des modes d’écoute THX. Les nouveaux modes THX Cinema, THX Music et THX Games sont conçus pour appliquer les réglages THX Loudness Plus pour chaque type de contenu.

Digital Processing Crossover Network

Digital Crossover offre un système de routage séparé en divisant le signal audio en bandes de fréquences séparées pour chaque pilote d’enceinte. Il fournit un champ sonore fin en trois dimensions qui offre le summum de la performance à chaque pilote. Grace à sa fonction d’alignement intégrée, ce système ajuste le décalage sonore qui se produit lorsqu’un offset physique est présent entre les pilotes du son. Au niveau du traitement numérique, il corrige cet offset en retardant le signal audio connexe. Bien que cette fonction soit destinée aux enceintes qui ne disposent pas d’un circuit d’aiguillage de fréquences, elle peut aussi être utilisé avec des enceintes bi-amplifiées. Conseil • Ce réglage peut être effectué en écoutant une source audio. • Appuyez sur MODE/D (bleu) pour passer de la source audio actuelle aux nuisances sonores de test. En rappuyant sur MODE/D (bleu) ou sur les bouton de curseur, les nuisances sonores de test s’arrêteront et vous reviendrez à la source audio d’origine. Remarque • Ce réglage ne peut être effectué que lorsque « Type d’enceintes(avant A) » ou « Type d’enceintes(avant B) » est réglé sur « Digital Crossover » (➔ page 65).

• Une pression sur le bouton MODE/D (bleu) permet de lire les nuisances sonores de test qui sont centralisées sur une fréquence spécifiée. • Nous recommandons de choisir une valeur de crossover qui ne crée aucune différence de volume entre « Haut » et « Faible ».

• Les sons traités par le Digital Processing Crossover Network sont lus.

• Vous pouvez passer de la source audio actuelle aux nuisances sonores de test en appuyant sur MODE/D (bleu). • En cas d’utilisation d’enceintes bi-amplifiées s’il y a une différence entre la fréquence de crossover dans le réseau intégré d’enceintes et la fréquence de crossover à configurer sur l’amplituner AV, il peut se produire un creux de fréquence. C’est pourquoi il est recommandé de régler cette fonction sur « Oui ».

■ Niveau élevé, Niveau bas

`–6.0dB à 0.0dB à +6.0dB par pas de 0,5 dB. Avec ce réglage, vous pouvez régler le volume des enceintes d’aigus (tweeter) et des caissons de basse (woofer). Conseil • Les sons traités par le Digital Processing Crossover Network sont lus. • Vous pouvez passer de la source audio actuelle aux nuisances sonores de test en appuyant sur MODE/D (bleu).

Opérations plus sophistiquées

■ Phase élevée, Phase basse ` 0º Grâce aux fonctions et aux réglages Audio Adjust, vous pouvez régler le son et les modes d’écoute selon vos préférences.

■ Distance élevée, Distance basse

` 0inch(0.0cm) à 12inch(30.0cm) par pas de 2,5 cm. Avec ce réglage, vous pouvez régler la position virtuelle des unités tweeter et woofer. Le réglage de « Distance élevée » décale virtuellement les woofers derrière les tweeters. Le réglage de « Distance basse » décale virtuellement les tweeters derrière les woofers.

Ce paramètre détermine l’enceinte qui restituera le son mono quand le mode d’écoute Mono est sélectionné.

Remarque • Si le paramètre « Center » est réglé sur « Aucun » (➔ page 66), ce paramètre ne peut pas être sélectionné.

Si l’image stéréo semble trop large ou si le son surround est trop important, déplacez le champ sonore vers l’avant pour améliorer la balance. Inversement, si l’image stéréo ressemble à une image mono ou si vous n’entendez pas suffisamment le son surround, déplacez-le vers l’arrière.

Opérations plus sophistiquées

Center Width `0 à 3 à 7 Grâce à ce réglage, vous pouvez ajuster la largeur du son par rapport à l’enceinte centrale lorsque vous utilisez le mode d’écoute Dolby Pro Logic IIx Music. Normalement, si vous utilisez une enceinte centrale, le son du canal central n’est restitué que par l’enceinte centrale. (Si vous n’utilisez pas d’enceinte centrale, le son du canal central est réparti entre les enceintes avant gauche et droite pour créer une enceinte centrale virtuelle). Ce réglage contrôle le mixage avant gauche, avant droit et central, et vous permet de régler l’intensité du son du canal central. ■ PL IIz Height Gain ` Faible ` Moyen (➔ page 66), ce paramètre ne peut pas être sélectionné.

` Auto : Si le signal de la source contient une balise Dolby EX, le mode d’écoute Dolby EX ou THX Surround EX est utilisé. ` Manuel : Vous pouvez sélectionner n’importe quel mode d’écoute disponible. Ce paramètre détermine la manière dont les signaux codés en Dolby EX sont traités. Ce paramètre n’est pas disponible si aucune enceinte surround arrière n’est raccordée. Ce paramètre n’est efficace qu’avec Dolby Digital, Dolby Digital Plus et Dolby TrueHD. Remarque • Si le paramètre « Surround Back » est réglé sur « Aucun » (➔ page 66), ce paramètre ne peut pas être sélectionné. • Si le paramètre « Zone 2/3 amplifiée » est réglé sur « Oui » et que la zone 2 est activée, ce réglage ne peut pas être sélectionné. • Lorsque le paramètre « Type d’enceintes(avant A) » est réglé sur « Bi-Amp » ou « Digital Crossover », ce paramètre ne peut pas être sélectionné si le paramètre « Zone 2 amplifiée » est réglé sur « Oui » et que la Zone 2 est allumée. • Si le paramètre « Front High » ou « Front Wide » est activé (➔ page 66), ce paramètre est fixe sur « Manuel ».

■ TrueHD Loudness Management

• Lorsque ce paramètre est réglé sur « Coupé », les informations de normalisation du dialogue ne sont pas disponibles pour les sources Dolby TrueHD.

`Coupé • Si le paramètre « Dolby Volume » est réglé sur « Activé », « Dynamic EQ » et « Dynamic Volume » il sera réglé sur « Coupé ». • Si vous souhaitez utilisez Dolby Volume en modes d’écoute THX, réglez les réglages « Loudness Plus » et « Réglage THX conservé » respectivement sur « Coupé » et « Non ». • Si « Dolby Volume » est configuré sur « Activé », la fonction Late Night ne peut pas être configurée.

`Coupé élevés. Cependant, certains auditeurs préfèrent avoir plus de performances de graves et d’aigus à des niveaux de gain plus élevé. Remarque • Si le paramètre « Dolby Volume » est réglé sur « Coupé » ce paramètre ne peut pas être sélectionné. • Pendant la lecture en Half Mode, le Dolby Volume n’atténue pas les graves et les aigus quand le volume du système dépasse le niveau de référence amplifiant ainsi la perception des fréquences hautes et basses.

Normalisation du dialogue

La normalisation du dialogue (DialogNorm) est une fonctionnalité de Dolby Digital, utilisée pour laisser les programmes au même niveau d’écoute moyen afin que l’utilisateur n’ait pas à changer la commande de volume entre les programmes Dolby Digital, Dolby Digital Plus et Dolby TrueHD. Lorsque vous lisez un logiciel encodé en Dolby Digital, Dolby Digital Plus et Dolby TrueHD, il est possible que vous constatiez de temps à autre un bref message sur l’affichage du panneau avant, « DialogNorm: X dB » (X étant une valeur numérique). L’affichage indique la correspondance entre le niveau du programme et le niveau de calibrage THX. Si vous souhaitez lire le programme à des niveaux de salle de cinéma calibrés, vous pouvez ajuster le volume. Par exemple, si vous voyez le message suivant : « DialogNorm: + 4 dB » sur l’affichage du panneau avant, pour conserver le niveau de sortie général à l’intensité sonore THX calibrée, tournez simplement la commande de volume de 4 dB. Cependant, à la différence d’une salle de cinéma où l’intensité sonore de la lecture est préréglée, vous pouvez choisir le volume de votre choix pour votre plus grand plaisir.

■ Neo:X Music à 9 canaux à partir de sources stéréo à deux canaux. Grâce à ce réglage, vous pouvez spécifier le degré d’atténuation de la sortie des canaux avant gauche et droite afin de créer un canal central. Changer la valeur de « 0 » à « 5 » étend le son du canal central à gauche et à droite (extérieur).

■ Soundstage `–3dB à Référence à +3dB Ce paramètre vous permet de sélectionner la scène sonore lors de l’utilisation d’Audyssey DSX. • Si le paramètre « Subwoofer » est réglé sur « Non » (➔ page 66), ce paramètre ne peut pas être sélectionné. • Lorsque Digital Processing Crossover Network est utilisé, ce paramètre n’est pas disponible.

■ DSD Conv.N/A direct

` Coupé Audio CD) sont acheminés par le DSP pour la

synchronisation A/V, le délai, etc., en les traitant quand le mode d’écoute Pure Audio ou Direct est sélectionné.

Remarque • Lorsque Digital Processing Crossover Network est utilisé, ce paramètre n’est pas disponible.

Modification du programme sonore

• Pour sélectionner les réglages enregistrés, consultez « Programme sonore » (➔ page 57).

• Si « Démarrage rapide Audyssey » a été utilisé pour la mesure, il n’est pas possible de sélectionner le paramètre « Audyssey ».

*1 Ce réglage ne peut pas être utilisé si le paramètre « Mode d’écoute », est réglé sur « Pure Audio » ou sur « Direct ». *2 Pour activer ce réglage, vous devez d’abord procéder à la correction de pièce et de configuration des enceintes.

Opérations plus sophistiquées

Configuration automatique des enceintes de

Audyssey MultEQ® XT32. Pour activer les réglages suivants, vous devez d’abord procéder à la correction de pièce et de configuration des enceintes effectuées (➔ page 41). • Ces technologies ne peuvent pas être utilisées si : – un casque est raccordé ou – les enceintes B sont utilisées, ou

– le mode d’écoute Pure Audio ou Direct est sélectionné.

■ Audyssey Sélectionnez ce réglage ceci pour de la musique. Le témoin Audyssey s’allume. Remarque • Si « Démarrage rapide Audyssey » a été utilisé pour la mesure, il n’est pas possible de sélectionner « Audyssey ». • L’égalisation Audyssey ne fonctionne pas avec des sources DSD.

` Coupé Audyssey Dynamic EQ résout les problèmes de détérioration de la qualité du son lorsque le volume diminue en tenant compte de la perception humaine et de l’acoustique de la pièce. Pour ce faire, il sélectionne la bonne fréquence de distorsion et les niveaux sonores surround appropriés sur le moment afin que le son soit restitué tel qu’il a été créé, et ce, quel que soit le volume sonore et pas uniquement au niveau de référence. ■ Reference Level Audyssey Dynamic EQ Décalage du niveau de référence ` 0dB : Cette option doit être sélectionnée pour les contenus cinématographiques. ` 5dB : Sélectionnez ce réglage pour les contenus ayant une plage dynamique très étendue, tels que la musique classique. ` 10dB : Sélectionnez ce réglage pour le jazz ou toute autre musique ayant une plage dynamique étendue. Ce réglage devrait également être sélectionné pour les contenus TV car ils sont en général mixés à 10 dB sous la référence des films. ` 15dB : Sélectionnez ce réglage pour la musique pop/rock ou tout autre programme mixé à des niveaux d’écoute très élevés et ayant une plage dynamique comprimée. Les films sont mixés dans des pièces calibrées pour le niveau de référence des films. Pour obtenir le même niveau de référence dans un système de home-cinéma, le niveau de chaque enceinte doit être ajusté de façon à ce que le bruit rose de –30 dBFS à largeur de bande limitée (500 Hz à 2000 Hz) produise un niveau de pression acoustique de 75 dB au niveau de la position d’écoute. Un système de

home-cinéma calibré automatiquement par

Audyssey MultEQ® XT32 lit au niveau de référence quand la commande principale du volume est réglée sur la position 0 dB. À ce niveau, vous pouvez entendre le son tel que les mixeurs l’ont entendu. Audyssey Dynamic EQ® est référencé au niveau de son standard des films. Il effectue des ajustements pour maintenir la réponse de référence et l’enveloppement surround lorsque le volume est réduit en dessous de 0 dB. Cependant, le niveau de référence des films n’est pas toujours utilisé dans les contenus musicaux ou autres que des films. Audyssey Dynamic EQ Reference Level Offset fournit trois décalages depuis le niveau de référence des films (5 dB, 10 dB, et 15 dB) qui peuvent être sélectionnés lorsque le niveau sonore du contenu n’est pas dans la norme. Remarque • Si le paramètre « Dynamic EQ » et configuré sur« Coupé », cette technologie ne peut pas être utilisée.

« Activé ». Le témoin Dynamic Vol s’allume. • Lorsque « Dynamic EQ » est réglé sur « Coupé », « Dynamic Volume » commute automatiquement sur « Coupé ». Grâce à la fonction IntelliVolume, vous pouvez définir le niveau sonore d’entrée pour chaque sélecteur d’entrée. Cela est utile lorsque l’un de vos appareils sources restitue un son plus fort ou plus faible que les autres. Utilisez e/r pour régler le niveau. Si un appareil restitue un son nettement plus fort que les autres, utilisez e pour réduire son niveau sonore d’entrée. Si le son restitué est nettement plus faible, utilisez r pour augmenter son niveau sonore d’entrée.

Vous pouvez saisir un nom personnalisé pour chaque sélecteur d’entrée et pour chaque station de radio préréglée afin de les identifier plus facilement. Le nom personnalisé apparaît sur l’écran une fois saisi.

Le nom personnalisé est modifié à l’aide de l’écran de saisie de caractères.

• La fonction IntelliVolume ne fonctionne pas pour la Zone 2/3.

Chaque fois que cela est nécessaire, Dynamic Volume procède à des ajustements rapides ou progressifs du volume pour maintenir le niveau de lecture souhaité tout en optimisant la plage dynamique.

Audyssey Dynamic EQ est intégré à Dynamic Volume afin que le volume de lecture, la réponse des graves perçue, l’équilibre de la tonalité, l’effet surround et la clarté des dialogues soient ajustés automatiquement et restent les mêmes lorsque l’auditeur regarde un film, change de chaîne ou passe d’un son stéréo à un son surround.

■ Synchro Audio/Vidéo ` 0msec à 800msec par pas de 5 msec Lorsque vous utilisez un balayage progressif sur votre lecteur Blu-ray/DVD, il se peut que le son et l’image soient décalés. Grâce à ce réglage, vous pouvez corriger ce décalage en retardant les signaux audio. Appuyez sur ENTER pour voir l’image du téléviseur lors du réglage du délai lorsque la source vidéo est restituée sur HDMI OUT MAIN. Pour revenir à l’écran précédent, appuyez sur RETURN.

• Le sélecteur d’entrée USB ne peut être utilisé que lorsqu’un iPod/iPhone est connecté et que le mode standard ou le mode étendu (vidéo) est sélectionné.

Bascule entre les minuscules et les majuscules.

(Gauche)/ (Droite) : Permet de déplacer le curseur vers la gauche ou vers la droite dans la zone de saisie du nom. Back Space*2 : Permet de déplacer le curseur vers l’arrière et de supprimer un caractère. OK : Permet de confirmer votre saisie.

■ Mode panoramique*1*2

Ce réglage détermine la taille de l’image. ` 4:3 : NET et USB.

À l’aide du Réglage de l’image, vous pouvez régler la qualité de l’image et réduire les bruits apparaissant éventuellement à l’écran. Appuyez sur ENTER pour voir l’image du téléviseur lors du réglage lorsque la source vidéo est restituée sur HDMI OUT MAIN. Pour revenir à l’écran précédent, appuyez sur RETURN.

` Zoom grand angle :

Tentatives de réduction du bruit moustique et des effets d’artéfacts en forme de bloc. `Inchangé : N’ajuste pas la qualité de l’image (change la résolution). `Direct : N’ajuste pas la qualité de l’image (ne change pas la résolution). La vidéo provenant d’une entrée et sortie analogiques par des sorties HDMI est traitée de la même manière que « Inchangé ». Grâce à « Mode d’image », vous pouvez changer les réglages suivants pour les adapter à un film ou à un écran de jeu en une opération ; « Mode Jeu », « Mode Film », « Optimisation des contours », « Réduction de bruit », « Mosquito NR », « Random NR », « Block NR », « Résolution » « Luminosité », « Contraste », « Teinte », « Saturation », « Température de couleur », Science de l’Image (ISF). L’ISF a développé des normes soigneusement ouvragées, reconnues par l’industrie pour des performances vidéo optimales et implémenté un programme de formation pour que les techniciens et les installateurs utilisent ces normes pour obtenir une qualité d’image optimale du récepteur. En conséquence, Onkyo recommande que l’installation et le calibrage soient effectués par un technicien d’installation certifié par ISF. ■ Mode Jeu*4*5*6 ` Coupé ` Activé Si le retard du signal vidéo se produit durant la lecture d’un appareil vidéo (c’est-à-dire une console de jeu), sélectionnez la source d’entrée correspondante et réglez le paramètre « Mode Jeu » sur « Activé ». Le retard diminuera mais en revanche la qualité de l’image sera réduite. L’ampli-tuner AV ajuste la source de l’image en la convertissant automatiquement en un signal progressif approprié et en reproduisant la qualité naturelle de l’image originelle. ■ Optimisation des contours*4*6 ` Coupé ` Faible ` Moyen Sélectionnez la résolution de sortie de votre choix. `1080p/24 : Sélectionnez ce réglage pour une restitution en 1080p à 24 images par seconde. `Mise éch. sup. 4 K : Sélectionnez cette option pour une résolution de sortie quatre fois supérieures à 1080p. Suivant la résolution prise en charge par votre téléviseur, le résultat sera de 3840 × 2160 ou de 4096 × 2160 pixels. Vous pouvez spécifier la résolution de sortie des sorties HDMI et demander au ampli-tuner AV de convertir la résolution de l’image si cela est nécessaire pour s’adapter aux résolutions prises en charge par votre téléviseur. Ce réglage n’est disponible que lorsque « Source » a été sélectionné dans la « Résolution » du paramètre « Sortie écran » (➔ page 62). ■ Luminosité*1*4*6 `–50 à 0 à +50 Ce paramètre vous permet de régler la luminosité de l’image. « –50 » correspond au plus sombre. « +50 » correspond au plus clair. ■ Contraste*1*4*6 `–50 à 0 à +50 Ce paramètre vous permet de régler le contraste. « –50 » correspond au plus faible. « +50 » correspond au plus fort. ■ Teinte*1*4*6 `–50 à 0 à +50 Ce paramètre vous permet de régler la température de couleur « –50 » et « +50 ».

Opérations plus sophistiquées

Ce paramètre vous permet de régler la saturation. « –50 » correspond à la couleur la plus faible. « +50 » correspond à la couleur la plus forte.

■ Luminosité du bleu*4*6

` –50 à 0 à +50 Ce paramètre vous permet de régler la luminosité bleue de l’image. « –50 » correspond au plus sombre. « +50 » correspond au plus clair.

■ Température de couleur*4*6

` Chaude ` Normal ` –50 à 0 à +50 Ce paramètre vous permet de régler le contraste bleu de l’image. « –50 » correspond au plus faible. « +50 » correspond au plus fort.

• « Réglage d’image » ne peut pas être utilisé si :

– le sélecteur d’entrée NET est sélectionné ou que – « Sortie écran » est réglé sur « Sub » (➔ page 62). • « Réglage d’image » peut être utilisé lorsque le sélecteur d’entrée USB est sélectionné, mais cela uniquement lorsqu’un iPod/iPhone est connecté et que le mode standard ou le mode étendu (vidéo) est sélectionné. *1 Cette procédure peut également être effectuée à partir de la télécommande en utilisant l’installation rapide (➔ page 56). *2 Lorsqu’une source vidéo 3D est entrée, « Mode panoramique » est fixé sur « Plein ». *3 Lorsque « Compatible métadonnées » est activé, (➔ page 69), « Mode d’image » est fixé sur « Direct ». *4 Si le paramètre « Mode d’image » n’est pas réglé sur « Sur mesure », ce paramètre ne peut être sélectionné. *5 Si le paramètre « Résolution » est réglé sur « Mise éch. sup. 4 K » (➔ pages 62, 78), celui-ci est automatiquement réglé sur « Coupé ». *6 Appuyez sur CLR si vous souhaitez réinitialiser à la valeur par défaut. *7 Si le paramètre « Réduction de bruit » n’est pas réglé sur « Coupé », ce paramètre ne peut être utilisé. *8 Sur certains téléviseurs, aucune image ne s’affiche lorsque ce paramètre est réglé sur « Mise éch. sup. 4 K ». *9 Lorsque « Résolution » est réglé sur « 1080p/24 » ou « Mise éch. sup. 4 K » alors que « Sortie écran » est configuré sur « Analogique », la sortie vidéo est au format 1080i. *10 Lorsque « Résolution » est réglé sur « Auto » alors que « Sortie écran » est configuré sur « Analogique », la sortie vidéo est au format « Inchangé ».

Grâce à ce paramètre, vous pouvez ajuster l’équilibre du signal de données de couleur R (rouge), G (vert) et B (bleu) de l’image entrant sur le signal de données de couleur de sortie. ■ Luminosité du rouge*4*6 ` –50 à 0 à +50 Ce paramètre vous permet de régler la luminosité rouge de l’image. « –50 » correspond au plus sombre. « +50 » correspond au plus clair. ■ Contraste du rouge*4*6 ` –50 à 0 à +50 Ce paramètre vous permet de régler le contraste rouge de l’image. « –50 » correspond au plus faible. « +50 » correspond au plus fort. ■ Luminosité du vert*4*6 ` –50 à 0 à +50 Ce paramètre vous permet de régler la luminosité verte de l’image. « –50 » correspond au plus sombre. « +50 » correspond au plus clair. ■ Contraste du vert*4*6 ` –50 à 0 à +50 Ce paramètre vous permet de régler le contraste vert de l’image. « –50 » correspond au plus faible. « +50 » correspond au plus fort.

Vous pouvez sélectionner ceci lorsque que l’entrée

HDMI IN est affectée en tant que source d’entrée. Si les entrées HDMI (HDMI IN) et audio numérique (COAXIAL IN ou OPTICAL IN) ont été affectées, l’entrée HDMI est automatiquement sélectionnée comme prioritaire. `COAXIAL : Vous pouvez sélectionner ceci lorsque que l’entrée COAXIAL IN est affectée en tant que source d’entrée. Si les entrées coaxiale et HDMI ont été affectées, l’entrée coaxiale est automatiquement sélectionnée comme une priorité. `OPTICAL : Vous pouvez sélectionner ceci lorsque que l’entrée OPTICAL IN est affectée en tant que source d’entrée. Si les entrées optique et HDMI ont été affectées, l’entrée optique est automatiquement sélectionnée comme une priorité. `Analogique : L’ampli-tuner AV restitue toujours des signaux analogiques. Vous pouvez définir la priorité de la sortie audio en présence d’entrées numériques et analogiques. Remarque • Ce paramètre ne peut être sélectionné que pour une source d’entrée affectée en tant qu’entrée HDMI IN, COAXIAL IN ou OPTICAL IN. • Ce paramètre ne peut pas être utilisé avec les sélecteurs d’entrée NET et USB.

• GAME2 ne peut pas être utilisé avec le sélecteur d’entrée

« Analogique ». *1 Vous pouvez sélectionner « ARC » si vous sélectionnez le sélecteur d’entrée TV/CD. Mais vous ne le pouvez pas si vous avez sélectionné « Coupé » dans le réglage de « Canal de retour audio » (➔ page 83).

Réglage du signal numérique entrant

(Réglage fixe) ■ Réglage fixe DTS, le voyant dts clignote et aucun son n’est émis. Lorsque « HDMI », « COAXIAL » ou « OPTICAL » est sélectionné dans le réglage « Sélecteur audio », vous pouvez spécifier le type de signal dans « Réglage fixe ». Normalement, l’ampli-tuner AV détecte automatiquement le format du signal. Toutefois, si vous rencontrez les problèmes suivants lorsque vous lisez un contenu enregistré au format PCM ou DTS , vous pouvez régler manuellement le format de signal sur PCM ou sur DTS. • Si le début des pistes d’une source PCM est coupé, essayez de régler le format sur PCM. • Si du bruit se fait entendre pendant l’avance ou le retour rapide sur un CD DTS, essayez de régler le format sur DTS.

(➔ pages 44 à 51). L’option « Dernière validation » signifie que le mode d’écoute sélectionné sera le mode d’écoute sélectionné en dernier. L’option « Décodage direct » signifie que le mode d’écoute en décodage direct (Dolby Digital, DTS, etc.) est sélectionné. Remarque • Pour le sélecteur d’entrée « TUNER », seul « Analogique » est disponible. • Pour « NET » ou le sélecteur d’entrée « USB » , seul « Numérique » est disponible.

■ Analog/PCM/Numérique

Grâce à ce réglage, vous pouvez spécifier le mode d’écoute utilisé lorsqu’un signal audio analogique (CD, TV, LD, VHS, MD, platine disque, radio, cassette, câble, satellite, etc.) ou numérique PCM (CD, DVD, etc.) est lu. ■ DTS/DTS-ES/DTS-HD Grâce à ce réglage, vous pouvez spécifier le mode d’écoute à utiliser lorsque des signaux audio numériques au format DTS ou DTS-HD High Resolution sont lus (DVD, LD, CD, etc.). Permet de spécifier le mode d’écoute par défaut pour les sources DTS-HD Master Audio, telles que les disques Blu-ray ou HD DVD (entrée via HDMI). ■ Autre source multicanal Ce réglage spécifie le mode d’écoute par défaut pour les sources PCM multicanaux à partir de « HDMI IN », tel que DVD-Audio, ainsi que les sources multicanaux DSD telles CD super audio.

Ce paramètre permet de choisir le mode d’affichage du niveau sonore.

La valeur absolue 82 équivaut à la valeur relative 0 dB. Remarque • Si la valeur absolue est réglée sur 82, « 82.0Ref » s’affiche à l’écran et le voyant THX clignote.

` –QdB (entièrement muet), –50dB à –10dB par pas de 10 dB. Ce réglage permet de définir l’ampleur de la mise en sourdine de la sortie lorsque la fonction de mise en sourdine est utilisée (➔ page 54). ■ Volume maximum ` Coupé, 50 à 99 (affichage absolu) ` Coupé, –32dB à +17dB (affichage relatif) Grâce à ce réglage, vous pouvez limiter le volume maximal. Pour désactiver ce réglage, sélectionnez « Coupé ».

Pour utiliser le même volume sonore que celui qui était réglé sur l’ampli-tuner AV la dernière fois qu’il a été

éteint, sélectionnez « Dernier ». Le paramètre « Volume initial » ne peut être réglé sur une valeur supérieure au réglage « Volume maximum ». ■ Niveau du casque `–12dB à 0dB à +12dB Grâce à ce réglage, vous pouvez spécifier le volume du casque par rapport au volume principal. Cela est utile s’il existe une différence de volume entre vos enceintes et votre casque.

Opérations plus sophistiquées

■ Affichage à l’écran ` Activé Même si « Activé » est sélectionné, le détail des opérations peut ne pas s’afficher si la source d’entrée est raccordée à une entrée HDMI IN. ■ Langue(Language) (Modèles nord-américains) ` English, Deutsch, Français, Español, Italiano, Sélectionnez le pas en fréquence en fonction de votre région. Pour que la syntonisation AM/FM fonctionne correctement, vous devez spécifier le pas en fréquence AM/FM utilisé dans votre région. Remarque • Si vous modifiez ce réglage, toutes les stations de radio préréglées seront supprimées.

• Lorsqu’un appareil compatible p est branché à l’amplituner AV via un câble HDMI, le nom de l’appareil branché est affiché sur l’afficheur de l’ampli-tuner AV. Par exemple, si vous commandez un lecteur Blu-ray/DVD (sous tension) à l’aide de la télécommande de l’ampli-tuner AV pendant que vous regardez la télévision, le nom du lecteur Blu-ray/DVD s’affiche sur l’amplituner AV. • Réglez-le sur « Coupé » si un appareil branché n’est pas compatible ou si vous n’êtes pas sûr qu’il est compatible. • Si le fonctionnement n’est pas normal lorsque ce paramètre est réglé sur « Activé », réglez ce paramètre sur « Coupé ». • Consultez le manuel d’instructions de l’appareil branché pour plus d’informations. • Lorsque le paramètre « HDMI Contrôle(RIHD) » est réglé sur « Activé », la consommation en mode veille augmente légèrement. (Selon l’état du téléviseur, l’ampli-tuner AV entre en mode veille, comme d’habitude.) • L’appareil HDMI (connecté à HDMI IN 1/2/3/AUX INPUT) sélectionné pour la Zone 2 ne peut pas être utilisé avec la télécommande via l’ampli-tuner AV en utilisant la fonction RIHD et ne peut pas non plus être utilisé sur le téléviseur connecté à HDMI OUT MAIN en utilisant la fonction CEC. • L’appareil HDMI (connecté à HDMI IN 1/2/3/AUX INPUT) sélectionné pour la Zone 2 peut être utilisé sur le téléviseur dans la Zone 2 en utilisant la fonction CEC. • Quand l’équipement source est relié à la connexion u, il peut mal fonctionner si « HDMI Contrôle(RIHD) » est réglé sur « Activé ».

Opérations plus sophistiquées

■ Transmission HDMI Lorsque la fonction HDMI Through est activée, que l’ampli-tuner AV soit allumé ou en mode veille, les signaux audio et vidéo reçus par une entrée HDMI sont restitués sur le téléviseur ou d’autres appareils via la sortie HDMI. L’indicateur HDMI sera faiblement-allumé dans le mode Veille. Veuillez noter que l’indicateur ne peut pas s’allumer sous certaines conditions (➔ page 61). Ce paramètre est fixé sur « Auto » automatiquement lorsque le paramètre « HDMI Contrôle(RIHD) » cidessus est réglé sur « Activé », résultant en une sélection automatique de la source d’entrée. Remarque • Seule la source d’entrée affectée à HDMI IN via « Entrée HDMI » est activée (➔ page 63). • La consommation électrique en mode veille augmente lorsque la fonction HDMI Through est activée ; cependant, il est possible de réduire la consommation électrique dans les cas suivants : – Le téléviseur est en mode veille. – Vous regardez un programme télévisé. • Consultez le manuel d’instructions de l’appareil branché pour plus d’informations. • Selon l’appareil raccordé, il est possible que la source d’entrée appropriée ne soit pas sélectionnée avec le réglage configuré sur « Auto ». • Ce paramètre est automatiquement réglé sur « Coupé » lorsque le paramètre « HDMI Contrôle(RIHD) » ci-dessus est réglé sur « Coupé ».

• Quand « HDMI Contrôle(RIHD) » est réglé sur « Activé », ce paramètre est fixé sur « Auto ».

• Lorsque Digital Processing Crossover Network est utilisé, ce paramètre n’est pas disponible. • Avec certains téléviseurs et signaux d’entrée, aucun son n’est restitué même lorsque ce paramètre est réglé sur « Activé ». • Si « Sortie TV audio » ou « HDMI Contrôle(RIHD) » est réglé sur « Activé » et que vous écoutez via les enceintes de votre téléviseur (➔ page 20), le fait d’allumer la commande de volume de l’ampli-tuner AV permet de restituer le son à partir des enceintes gauche et droite de l’ampli-tuner AV. Pour couper les enceintes de l’ampli-tuner AV, modifiez les réglages de votre téléviseur ou coupez le son de l’ampli-tuner AV. • Il n’est pas possible de modifier le mode d’écoute lorsque ce réglage est configuré sur « Activé » et que la source d’entrée n’est pas HDMI.

■ Canal de retour audio (ARC)

`Coupé `Auto : Réglage par défaut : « - - - - » Remarque • Ce paramètre est fixé sur « - - - - » lorsque le paramètre « HDMI Contrôle(RIHD) » est réglé sur « Coupé ». • Ce paramètre est automatiquement réglé sur « Auto » lorsque le paramètre « HDMI Contrôle(RIHD) » est réglé sur « Activé » pour la première fois. • Si vous réglez « Canal de retour audio » sur « Auto », le paramètre « Sélecteur audio » du sélecteur d’entrée TV/CD est automatiquement réglé sur « ARC » (➔ page 79).

Après avoir modifié les réglages de « HDMI Contrôle(RIHD) », « Transmission HDMI », ou « Canal de retour audio », coupez l’alimentation de tous les appareils branchés et remettez-les en marche. Consultez le manuel d’utilisation de tous les autres appareils branchés.

■ Synchro lèvres Avec ce réglage, vous pouvez régler le nombre de vignettes de prévisualisation à afficher. Position (avec « Sous-Fenêtre » réglé sur « Multi ») ` haut, Bas, Left, Right (avec « Sous-Fenêtre » réglé sur « Unique ») • Suivant les signaux vidéo, il est possible que l’image ne soit pas restituée correctement sur les vignettes de prévisualisation d’InstaPrevue.

Mise en veille automatique

■ Mise en veille automatique ` Coupé (modèles pour l’Amérique du Nord)

• Lorsqu’elle est réglée sur « Activé », la fonction de mise en veille automatique peut s’activer pendant la lecture de certaines sources. • La fonction de veille automatique ne fonctionne pas lorsque la zone 2/3 est activée.

Après avoir modifié les paramètres réseau, vous devez confirmer les modifications en exécutant « Sauvegarder ». Cette section explique comment configurer manuellement les réglages réseau de l’ampli-tuner AV. Si le serveur DHCP de votre routeur est activé, vous ne devez modifier aucun de ces réglages, car l’ampli-tuner AV est réglé par défaut pour utiliser DHCP pour se configurer automatiquement (DHCP est réglé sur « Activé »). Cependant, si le serveur DHCP de votre serveur est désactivé (si vous utilisez des adresses IP statiques par exemple), vous devrez configurer vous-même ces réglages. Dans ce cas, il est nécessaire de connaître le fonctionnement du réseau Ethernet. Qu’est-ce que le protocole DHCP ? DHCP (Dynamic Host Configuration Protocol) est un protocole utilisé par les routeurs, les ordinateurs, l’amplituner AV et d’autres appareils pour se configurer euxmême automatiquement dans un réseau. Qu’est-ce que le DNS ? Le système de noms de domaine DNS (Domain Name System) traduit les noms de domaine en adresses IP. Lorsque vous saisissez un nom de domaine, par exemple www.onkyousa.com dans votre navigateur web, avant d’accéder à ce site, votre navigateur utilise le DNS pour traduire ce nom en adresse IP, dans ce cas 63.148.251.142. ■ Adresse MAC Ceci est l’adresse MAC (Media Access Control) de l’ampli-tuner AV. Cette adresse ne peut pas être modifiée. ■ DHCP ` Activé ` Désactivé Saisissez l’adresse de masque de sous-réseau fournie par votre fournisseur d’accès Internet (en général 255.255.255.0). ■ Passerelle Saisissez l’adresse de passerelle fournie par votre fournisseur d’accès Internet. ■ Serveur DNS Saisissez l’adresse du serveur DNS fournie par votre fournisseur d’accès Internet. ■ URL du proxy Pour utiliser un serveur proxy, saisissez son URL ici. ■ Port proxy Si vous utilisez un serveur proxy, saisissez un numéro de port proxy ici.

Opérations plus sophistiquées

■ Veille Réseau ` Activé Config. de la télécommande 1

• Pour toute information complémentaire sur le réglage de l’alimentation, voir « La fenêtre « Mise à jour du firmware disponible » s’affiche. » (➔ page 25).

Configuration initiale

Si vous avez ignoré l’assistant d’installation initiale, par exemple lors de la première utilisation, vous pouvez y accéder ici. Consultez « Configuration initiale » (➔ page 26). Lorsque plusieurs appareils Onkyo sont utilisés dans la même pièce, leurs code d’identification à distance peuvent se chevaucher. Pour différencier l’ampli-tuner AV des autres appareils, vous pouvez modifier son code d’identification à distance de « 1 » à « 2 » ou « 3 ».

• Lorsque la fonction Zone 2 amplifiée est utilisée, la lecture dans la pièce principale est réduite à un son 7.2 canaux. • Lorsque la fonction Zone 3 amplifiée est utilisée, la lecture dans la pièce principale est réduite à un son 5.2 canaux.

TV Ampli-tuner AV Réalisation des branchements Multi

2. Branchez-les à un amplificateur supplémentaire.

Branchement direct des enceintes de la zone

à l’ ampli-tuner AV Cette configuration vous permet de sélectionner différentes sources pour la pièce Principale et la Zone 2/3. Cette fonction s’appelle Zone Amplifiée, car les enceintes de la Zone 2/3 sont amplifiées par l’ampli-tuner AV.

Cette configuration permet une lecture avec un son

9.2 canaux dans la pièce principale, et avec un son stéréo 2 canaux dans la Zone 2/3. Pièce principale

Sortie enclenchement 12V Lorsque la Zone 2/3 est activée, la sortie de la prise 12V TRIGGER OUT monte (+12 V et 150 mA maxi pour la

Zone 2, +12 V et 25 mA maxi pour la Zone 3). Si cette prise est branchée à l’entrée 12 volts d’un appareil en Zone 2/3, l’appareil s’allumera et s’arrêtera quand l’amplituner AV active ou désactive la Zone 2/3.

à la vidéo composite seulement.

• Les informations de l’appareil connecté apparaissent sur un téléviseur dans la zone 2 en appuyant sur DISPLAY.

Opérations plus sophistiquées

Commande des appareils Multi zone

La zone est désactivée.

Pour contrôler la zone 2/3, vous devez d’abord appuyer sur ZONE de la télécommande. Le bouton ZONE devient rouge quand la Zone 2 est activée et vert quand la Zone 3 est activée. ZONE 3 ZONE 2 OFF Réglage du volume pour les Zones ■ Utilisation sur la télécommande

2 2/3, utilisez sa fonction de contrôle du volume pour régler le volume.

Opérations plus sophistiquées

Activation du mode sourdine dans les Zones

■ Utilisation sur la télécommande

Appuyez surZONE à plusieurs reprises, puis sur

• ZONE 2 LINE OUT et FRONT WIDE/ZONE 2 L/R restituent 2 canaux PCM et les sources d’entrées analogiques. Pour écouter la source PCM, vous devez établir une connexion HDMI (➔ page 20). Si aucun son n’est restitué lorsqu’une source d’entrée est sélectionnée, assurez-vous qu’elle est raccordée à une entrée analogique et une entrée HDMI. • Seul le son des sources d’entrée analogiques est restitué par les bornes d’enceintes ZONE 3 LINE OUT et FRONT HIGH/ZONE 3 L/R. Le son des sources d’entrée numériques n’est pas restitué. Si aucun son n’est restitué lorsqu’une source d’entrée est sélectionnée, assurez-vous qu’elle est raccordée à une entrée analogique. • (Modèles nord-américains) Vous pouvez sélectionner différentes stations pour la pièce principale et la Zone 2 en connectant les antennes fournies respectivement (➔ page 23). • (Modèles nord-américains) Lorsque la pièce principale et la Zone 2 partagent la même source d’entrée, si le sélecteur d’entrée de la pièce principale est TUNER, vous ne pouvez pas choisir différentes stations de radio pour la pièce principale et la Zone 2 respectivement. • (Modèles européens) Vous ne pouvez pas sélectionner des stations AM ou FM différentes dans la pièce principale et la Zone 2/3. La même station AM/FM sera diffusée dans chaque pièce. À savoir, si une station FM est sélectionnée dans la pièce principale, cette station sera également diffusée dans la Zone 2/3. • Vous ne pouvez pas sélectionner différentes stations de radio pour la Zone 2 et la Zone 3 respectivement. • Si la Zone 2 et la pièce principale partagent la même source d’entrée, seul un signal d’entrée analogique est restitué. • Si un appareil HDMI sélectionné en Zone 2 restitue un autre son que le PCM, le son n’est pas restitué par FRONT WIDE/ZONE 2 et ZONE 2 LINE OUT.

• Les sorties vidéo et audio d’un appareil HDMI peuvent s’interrompre lorsque la pièce principale et la Zone 2 sont réglées pour partager la même source.

• Si vous avez sélectionné NET ou USB comme sélecteur d’entrée, le dernier sélecteur choisi est configuré pour la pièce principale et la zone 2/3. • Quand la Zone 2/3 est activée et que son sélecteur d’entrée est sélectionné, la consommation électrique en veille augmente légèrement. • Lorsque la Zone 2/3 est activée, les fonctions u ne sont pas disponibles. • L’appareil connecté à une entrée HDMI différente de HDMI IN 1/2/3/AUX INPUT est sélectionné comme source d’entrée pour la Zone 2, il est possible que les opérations liées de p ne fonctionnent pas correctement. Dans ce cas, réglez les opérations liées sur Off sur l’appareil source. • Lors du réglage de l’ampli-tuner AV en mode veille lorsque la Zone 2/3 est active, le voyant Z2 ou Z3 s’allume de manière atténuée. • L’activation des Zones dans la pièce principale lorsque le mode d’écoute est réglé sur Pure Audio commute automatiquement sur Direct. • « GAME2 » ne peut pas être choisi en tant que sources d’entrée pour la Zone 3. • Lorsque « GAME2 » est la source d’entrée de la pièce principale et que la zone 3 est configurée pour partager la même source, aucun son n’est reproduit depuis la zone 3. • Même si vous appuyez à plusieurs reprises sur ZONE pour sélectionner les zones, la dernière sélection de la zone sera retenue une fois que vous passez à d’autres appareils en pressant sur d’autres REMOTE MODE après avoir appuyé sur ZONE.

Utilisation de la télécommande dans la Zone et kits de commande multipièces

Pour commander l’ampli-tuner AV à l’aide de la télécommande lorsque vous êtes dans la Zone, vous avez besoin d’un kit de télécommande multi-pièces du commerce pour chaque Zone. • Les kits multi-pièces sont produits par Niles et Xantech. Ces kits peuvent également être utilisés quand il n’y a pas de visibilité directe vers le capteur distant de l’ampli-tuner AV, lorsqu’il est placé dans une armoire par exemple.

Utilisation d’un kit multi-pièces avec la Zone

Dans cette configuration, le récepteur IR dans la Zone détecte les signaux infrarouges de la télécommande et les achemine à l’ampli-tuner AV dans la pièce principale par l’intermédiaire du bloc de raccordement. IR IN Récepteur

IR Bloc de raccordement

Dans cette configuration, un émetteur IR est branché à la prise IR OUT de l’ampli-tuner AV et placé devant le capteur de télécommande de l’autre appareil. Les signaux infrarouges reçus au niveau de la prise IR IN de l’ampli-tuner AV sont acheminés à l’autre appareil par l’intermédiaire de l’émetteur

IR. Les signaux captés par le capteur de télécommande de l’ampli-tuner AV ne sont pas émis.

Ampli-tuner AV Circulation des signaux

Utilisation d’un kit multi-pièces avec une armoire

Dans cette configuration, le récepteur IR détecte les signaux infrarouges de la télécommande et les achemine à l’ampli-tuner AV placé dans l’armoire par l’intermédiaire du bloc de raccordement.

IR IN IR OUT Bloc de raccordement

Pour les informations les plus récentes sur les appareils de la station d’accueil Onkyo, visitez le site Web Onkyo à l’adresse : http://www.onkyo.com Avant d’utiliser des appareils de la station d’accueil série Onkyo, effectuez la mise à jour du logiciel de votre iPod/iPhone, disponible sur le site Web d’Apple. Pour les modèles d’iPod/iPhone pris en charge, consultez le manuel d’instructions de la station d’accueil Onkyo.

Station d’accueil RI Grâce à la station d’accueil RI, vous pouvez facilement lire de la musique enregistrée sur votre iPod/iPhone, ainsi que regarder des diaporamas et des vidéos de l’iPod/iPhone sur votre téléviseur. En outre, l’affichage à l’écran (OSD) vous permet d’afficher, de parcourir et de sélectionner le contenu de votre iPod/iPhone sur votre téléviseur, et grâce

à la télécommande fournie, vous êtes en mesure de commander votre iPod/iPhone dans le confort de votre canapé. Vous pouvez même utiliser la télécommande de l’ampli-tuner AV pour actionner votre iPod/iPhone. Remarque • Saisissez le code de télécommande approprié avant d’utiliser la télécommande de l’ampli-tuner AV pour la première fois (➔ page 95). • Raccordez la station d’accueil RI à l’ampli-tuner AV au moyen d’un câble u (➔ page 24). • Réglez le commutateur RI MODE de la station d’accueil RI sur « HDD » ou sur « HDD/DOCK ». • Réglez le paramètre Affichage d’entrée de l’ampli-tuner AV sur « DOCK » (➔ page 53).

■ Fonction du système

Selon le modèle et la version de votre iPod/iPhone, certaines des opérations connexes pourraient ne pas fonctionner. Mise en marche automatique Si vous appuyez sur la touche 1 (lecture) de la télécommande alors que l’ampli-tuner AV est en veille, l’ampli-tuner AV s’allume automatiquement et sélectionne votre iPod/iPhone comme source d’entrée, et ce dernier commence la lecture. Changement direct Si vous lancez la lecture de l’iPod/iPhone alors que vous écoutez une autre source d’entrée, l’ampli-tuner AV sélectionne automatiquement l’entrée à laquelle la station d’accueil RI est raccordée.

• Si vous utilisez votre iPod/iPhone avec d’autres accessoires, il est possible que la détection de lecture de l’iPod/iPhone ne fonctionne pas.

Si vous utilisez la fonction d’alarme de votre iPod pour démarrer la lecture, l’ampli-tuner AV s’allume à l’heure spécifiée et sélectionne automatiquement votre iPod comme source d’entrée. Remarque • Cette opération connexe ne fonctionne pas lorsqu’une vidéo est lue ou si le son réglé pour l’alarme est un son intégré (Bip). • Cette opération connexe ne fonctionnera pas avec les modèles sur lesquels les fichiers musicaux ne peuvent pas être utilisées pour régler le son de l’alarme.

■ Remarques concernant le fonctionnement

• Utilisez la commande de volume de l’ampli-tuner AV pour ajuster le volume de la lecture. • Lorsque votre iPod/iPhone se trouve dans la station d’accueil RI, sa commande de volume n’a aucun effet. • Si vous ajustez la commande du volume de votre iPod/iPhone alors qu’il se trouve dans la station d’accueil RI, veillez à ce qu’il ne soit pas réglé trop fort avant de rebrancher votre casque.

Commande d’autres appareils

■ u Fonctionnement de la station d’accueil

Commande de votre iPod/iPhone

Appuyez tout d’abord sur le bouton

REMOTE MODE correspondant.

En appuyant sur le bouton REMOTE MODE qui est préprogrammé avec le code de télécommande de votre station d’accueil, vous pouvez contrôler l’iPod/iPhone placé sur votre station d’accueil à l’aide des boutons décrits plus loin dans cette section.

Pour toute information complémentaire sur la saisie des codes de télécommande, consultez « Saisie des codes de télécommande préprogrammés » (➔ page 94). Consultez le manuel d’utilisation de la station d’accueil pour plus d’informations.

*2 DISPLAY permet d’activer le rétro-éclairage pendant quelques secondes.

*3 Ce bouton ne permet pas d’éteindre ou d’allumer la station d’accueil RI Onkyo DS-A2 ou DS-A2X. Il se peut également que votre iPod/iPhone ne réagisse pas la première fois que vous pressez ce bouton. Dans ce cas, pressez à nouveau le bouton. Cela est dû au fait que la télécommande transmet les commandes de mise sous tension et de mise en veille alternativement. Ainsi, si votre iPod/iPhone est déjà allumé, il le reste lorsque votre télécommande transmet la commande de mise sous tension. De même, si votre iPod/iPhone est déjà éteint, il le reste lorsque la télécommande transmet la commande d’extinction. *4 Mode Reprise Avec la fonction reprise, vous pouvez reprendre la lecture du morceau lu lorsque vous avez retiré votre iPod/iPhone de la station d’accueil Onkyo DS-A2 RI.

Commande d’autres appareils

Codes de télécommande préprogrammés Les boutons REMOTE MODE suivants sont préprogrammés au moyen de codes de télécommande permettant de commander les appareils figurant dans la liste. Vous n’avez pas besoin de saisir de code de télécommande pour commander ces appareils. Pour toute information complémentaire sur la commande de ces appareils, consultez les pages indiquées. BD/DVD Lecteur Blu-ray Onkyo (➔ page 96) TV/CD Lecteur CD Onkyo (➔ page 95)

STB/DVR Apple TV Recherche des codes de télécommande

Vous pouvez rechercher le code de télécommande approprié dans le menu de configuration OSD. Vous devez brancher votre téléviseur sur la sortie HDMI (HDMI OUT MAIN) pour effectuer les réglages à l’écran suivants.

2 Une liste de noms de marque est récupérée. Si vous ne trouvez pas la marque de votre choix : Utilisez r pour sélectionner « Not Listed », puis appuyez sur ENTER. L’écran de saisie de la marque apparaît.

Utilisez e/r pour sélectionner « Setup », puis appuyez sur ENTER.

Le code suivant apparaît.

Commande d’autres appareils

Saisie des codes de télécommande préprogrammés

Vous devrez saisir un code pour chacun des appareils que vous souhaitez commander.

Recherchez le code de télécommande approprié dans la liste des Codes de télécommande.

Les codes sont classés par catégorie (ex. : lecteur DVD, téléviseur, etc.).

REMOTE MODE clignote deux fois, ce qui indique que la séquence a été attribuée avec succès. Si la séquence n’est pas attribuée correctement, le témoin REMOTE MODE ne clignotera qu’une seule fois lentement.

• Les codes de télécommande ne peuvent pas être entrés pour RECEIVER et le bouton multi zone. • Seuls les codes de télécommande de téléviseurs peuvent être entrés pour TV. • À l’exception de RECEIVER, TV et du bouton multi zone, vous pouvez affecter des codes de télécommande de n’importe quelle catégorie pour les boutons REMOTE MODE. Cependant, ces boutons font également office de bouton de sélecteur d’entrée (➔ page 28) : par conséquent, choisissez un bouton REMOTE MODE correspondant à l’entrée à laquelle vous souhaitez raccorder votre appareil. Par exemple, si vous raccordez votre lecteur CD à l’entrée CD, choisissez TV/CD lorsque vous saisissez le code de télécommande.

Vous disposez de 30 secondes pour saisir le code de télécommande à cinq chiffres à l’aide des boutons numérotés.

Le bouton REMOTE MODE clignote deux fois. Si le code de télécommande n’a pas été saisi correctement, le bouton REMOTE MODE ne clignote qu’une seule fois.

• Pour réinitialiser les boutons REMOTE MODE aux réglages par défaut, voir « Réinitialisation des boutons de REMOTE MODE » ( ➔ page 95 ). • Cette opération ne peut pas être exécutée pendant que l’amplituner AV est en mode récepteur ou quand la ZONE 2/3 est active.

• Bien que les codes de télécommande fournis soient corrects au moment de l’impression de la liste, ils sont susceptibles d’être modifiés.

Appuyez sur le bouton REMOTE MODE, pointez la télécommande vers l’ampli-tuner AV et faites fonctionner l’appareil.

Vous pouvez réinitialiser la télécommande et rétablir ses réglages par défaut.

Tout en maintenant enfoncé le bouton RECEIVER, pressez et maintenez enfoncé HOME jusqu’à ce que

Utilisez les codes de télécommande suivants : `11807/13100/13500 : Téléviseur avec p

Commande d’un Apple TV En programmant la télécommande fournie avec le code de télécommande approprié, vous pouvez l’utiliser pour faire fonctionner votre Apple TV.

Utilisez les codes de télécommande suivants : `02615 :

Apple TV Commande d’autres appareils

■ Fonctionnement du téléviseur Raccordez votre appareil mobile compatible MHL à la prise AUX INPUT MHL. Nous vous recommandons de programmer le code de télécommande sur le bouton AUX. Utilisez les codes de télécommande suivants : (Modèles nord-américains) ` 33101 : Périphérique mobile, compatible MHL Utilisez les codes de télécommande suivants : ` 32910/33101/33501/31612 : Lecteur Blu-ray/lecteur DVD avec p *1 Si l’apprentissage de la commande a réussi, le bouton REMOTE MODE clignote deux fois. • Suivant la télécommande utilisée, certains boutons peuvent ne pas répondre de la manière attendue ou le processus d’apprentissage peut être impossible. • Seules les commandes de télécommandes à infrarouges peuvent être acquises.

8TV jusqu’à ce que le bouton REMOTE MODE s’allume (3 secondes environ). 2. Pressez le bouton REMOTE MODE ou le bouton dont vous souhaitez effacer les commandes. Le bouton REMOTE MODE clignote deux fois. Lorsque vous appuyez sur REMOTE MODE, toutes les commandes apprises dans ce mode s’effacent.

Commande d’autres appareils

Utilisation des macros normales

Vous pouvez programmer les ACTIVITIES de la télécommande pour qu’ils exécutent une séquence d’actions de télécommande. Exemple : Pour lire un CD, vous devez en général exécuter les actions suivantes : 1. Pressez RECEIVER pour sélectionner le mode télécommande de l’Ampli-tuner. 2. Appuyez sur 8RECEIVER pour allumer le amplituner AV. 3. Pressez TV/CD pour sélectionner la source d’entrée TV/CD. 4. Pressez 1 pour lancer la lecture sur le lecteur CD. Vous pouvez programmer ACTIVITIES de façon à exécuter ces quatre actions en pressant un seul bouton.

Chaque ACTIVITIES peut mémoriser une macro, et chaque macro peut contenir jusqu’à 32 commandes.

Exécution des macros

Le bouton ACTIVITIES clignote deux fois. Si vous saisissez 32 commandes, la procédure s’arrête automatiquement.

MY TV, Si vous ne pouvez pas résoudre vous-même le problème, essayez de réinitialiser l’ampli-tuner AV avant de contacter votre revendeur Onkyo. Pour réinitialiser l’ampli-tuner AV à ses réglages d’usine, allumez-le et, tout en maintenant le bouton CBL/SAT enfoncé, appuyez sur 8ON/STANDBY. « Clear » s’affichera sur l’écran de l’ampli-tuner AV et l’ampli-tuner AV passera en mode veille.

Les menus OSD apparaissent uniquement si le téléviseur est branché sur les sorties HDMI. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’ampli-tuner AV lorsque vous modifiez les paramètres.

■ L’ampli-tuner AV ne s’allume pas Assurez-vous que le cordon d’alimentation est correctement branché sur la prise murale.

Débranchez le cordon d’alimentation de la prise murale, attendez 5 secondes au moins, puis rebranchez-le.

Assurez-vous que la source d’entrée a bien été sélectionnée.

Assurez-vous qu’il n’y ait pas de court-circuit dans les câbles d’enceinte.

Si le voyant MUTING clignote à l’écran de l’ampli- 54 tuner AV, appuyez sur MUTING de la télécommande pour désactiver la sourdine de l’ampli-tuner AV.

Le circuit de protection a été activé. Débranchez immédiatement le cordon d’alimentation de la prise murale. Assurez-vous que tous les câbles des enceintes et des sources d’entrée sont correctement branchés, et laissez le cordon d’alimentation de l’ampli-tuner AV débranché pendant 1 heure. Ensuite, rebranchez le cordon d’alimentation et mettez l’appareil sous tension. Si l’ampli-tuner AV s’éteint à nouveau, débranchez le cordon d’alimentation et contactez votre revendeur Onkyo. Mise en garde : si « CHECK SP WIRE » s’affiche à l’écran de l’ampli-tuner AV, il est possible que les câbles d’enceinte soient en court-circuit.

Lorsque des écouteurs sont branchés sur la prise

55 PHONES, aucun son n’est restitué par les enceintes.

AVERTISSEMENT Si vous constatez la présence de fumée, d’une odeur ou d’un bruit provenant de l’ampli-tuner AV, débranchez immédiatement le cordon d’alimentation de la prise murale et contactez votre revendeur Onkyo.

■ Seules les enceintes avant reproduisent un son

■ L’enceinte centrale ne reproduit aucun son

Lorsque le mode d’écoute Stereo ou Mono est — sélectionné, l’enceinte centrale ne reproduit aucun son. En mode d’écoute Mono, seules les enceintes avant 71 restituent un son si le paramètre « Enceinte de dest » est réglé sur « Left / Right ». Assurez-vous que les enceintes sont configurées correctement.

Avec certains DVD-vidéo, vous devez sélectionner un format de sortie audio dans un menu.

■ Les enceintes avant hautes et les enceintes surround arrière ne restituent aucun son

En mode d’écoute Mono, seules les enceintes avant 71 restituent un son si le paramètre « Enceinte de dest » est réglé sur « Left / Right ».

Selon le mode d’écoute sélectionné, il se peut qu’aucun son ne soit restitué par les enceintes avant hautes, avant larges et surround arrière. Sélectionnez un autre mode d’écoute.

Si aucune enceinte surround arrière, avant large ou avant haute n’est branchée, ou si les enceintes de la zone 3 sont utilisées, l’écoute en 6.2/7.2 n’est pas possible.

En mode d’écoute Mono, seule l’enceinte centrale restitue un son si le paramètre « Enceinte de dest » est réglé sur « Center ».

Assurez-vous que les enceintes sont configurées correctement.

■ Le subwoofer ne reproduit aucun son Lorsque vous lisez des supports ne contenant aucune — information concernant le canal chargé des effets LFE, le subwoofer ne reproduit aucun son. Assurez-vous que les enceintes sont configurées correctement.

■ Certains formats de signal ne produisent aucun son

Vérifiez les paramètres de sortie audio numérique de — l’appareil branché. Sur certaines consoles de jeu, comme celles prenant en charge les DVD, le paramètre est désactivé par défaut.

■ Il est impossible d’obtenir une écoute en 6.2/7.2

■ Un bruit parasite est audible L’utilisation d’attaches de câbles pour attacher les câbles audio, les câbles des enceintes et autres peut entraîner une dégradation des performances audio, aussi est-il déconseillé d’en utiliser.

Un câble audio peut capter des interférences. Essayez — de repositionner les câbles.

Assurez-vous que le support source est Dolby Digital, 58 Dolby Digital Plus et Dolby TrueHD.

Assurez-vous que le paramètre « TrueHD Loudness 72 Management » n’est pas réglé sur « Coupé ». La fonction Late Night ne fonctionne pas lorsque ce paramètre est désactivé.

■ À propos des signaux DTS Lorsque le programme DTS se termine et que le train — de bits DTS s’arrête, l’ampli-tuner AV reste en mode d’écoute DTS et le voyant dts reste allumé. Ceci permet d’éviter la génération de bruit lorsque vous utilisez les fonctions pause, avance rapide, ou retour rapide de votre lecteur. Si vous passez votre lecteur de DTS à PCM, le son ne sera peut-être pas immédiatement audible, car l’ampli-tuner AV ne commute pas directement d’un format à l’autre. Si tel est le cas, arrêtez votre lecteur pendant environ trois secondes, puis reprenez la lecture.

Certains lecteurs CD et LD ne permettent pas de lire — correctement les supports DTS, même si votre lecteur est branché à une entrée numérique de l’ampli-tuner AV. Ceci est généralement dû au fait que le train de bits DTS a été traité (par exemple, le niveau de sortie, le taux d’échantillonnage, ou la distorsion de fréquence a changé), et l’ampli-tuner AV ne le reconnaît plus comme étant un signal DTS authentique. Dans ce cas, un bruit pourrait se faire entendre. — La lecture d’un programme DTS, l’utilisation des fonctions de pause, d’avance rapide, ou de retour rapide de votre lecteur peuvent produire un bref son audible. Il ne s’agit pas d’un problème de fonctionnement.

■ Le début d’un signal audio reçu via l’entrée

HDMI IN ne peut pas être entendu Étant donné que le temps nécessaire à l’identification — du format d’un signal HDMI est plus long que celui des autres signaux audio numériques, la sortie audio peut ne pas démarrer immédiatement.

■ Il n’y a pas de son pendant le Mode Whole House

Assurez-vous que vous avez sélectionné une entrée audio analogique.

« Analogique » et sélectionnez « - - - - - » dans

« Entrée vidéo composantes » pour regarder des sources vidéo composite.

21 composite, votre téléviseur doit être branché sur la sortie HDMI ou la sortie vidéo composite correspondante. Si la source vidéo est branchée sur une entrée HDMI, 20, 63 vous devez associer cette entrée à une touche de sélection d’entrée, et votre téléviseur doit être branché sur la sortie HDMI. Lorsque le mode d’écoute Pure Audio est sélectionné, 44 le circuit vidéo analogique est éteint et seuls les signaux vidéo provenant de l’entrée HDMI IN peuvent être reproduits. Sur votre téléviseur, assurez-vous que l’entrée vidéo à — laquelle l’ampli-tuner AV est branché est bien sélectionnée.

■ Aucune image provenant d’une source branchée sur l’entrée HDMI IN n’est reproduite

L’utilisation d’un adaptateur HDMI vers DVI ne garantit 116 pas un fonctionnement fiable. De plus, les signaux vidéo provenant d’un ordinateur ne sont pas garantis.

■ Les menus OSD ne s’affichent pas

Sur votre téléviseur, assurez-vous que l’entrée vidéo à laquelle l’ampli-tuner AV est branché est bien sélectionnée.

Lorsque l’ampli-tuner AV n’est pas connecté à un

— téléviseur via HDMI OUT MAIN, les menus OSD ne s’affichent pas.

■ Le menu OSD n’apparaît pas

En fonction du signal d’entrée, le menu OSD peut ne 56 pas apparaître lorsque le signal d’entrée provenant de HDMI IN est transmis à un appareil branché à la sortie HDMI.

■ La réception est parasitée, la réception stéréo FM est parasitée, ou le indicateur FM STEREO ne s’allume pas Déplacez votre antenne.

Les murs en béton affaiblissent les signaux radio.

TV/CD IN ou GAME 1 IN, vous devez régler l’écran de l’entrée de façon adéquate pour que la télécommande fonctionne correctement.

■ La télécommande ne fonctionne pas

Assurez-vous que les fiches sont entièrement enfoncées. —

Essayez de réinitialiser votre iPod/iPhone.

— correctement sur votre téléviseur ou sur l’ampli-tuner

Pour commander un appareil d’un autre fabricant, pointez la télécommande vers celui-ci.

Assurez-vous que la télécommande n’est pas trop

4 éloignée de l’ampli-tuner AV, et que rien ne vient obstruer le signal entre la télécommande et le capteur de télécommande de l’ampli-tuner AV. Assurez-vous que l’ampli-tuner AV n’est pas exposé — à la lumière directe du soleil ou à un éclairage fluorescent. Déplacez-le si nécessaire. Si l’ampli-tuner AV est installé dans un meuble doté — de portes en verre teinté, la télécommande peut ne pas fonctionner correctement lorsque les portes sont fermées. Assurez-vous que vous avez sélectionné correctement 11, 95 le mode de la télécommande. Lors de l’utilisation de la télécommande pour contrôler les appareils audiovisuels d’autres fabricants, certains boutons peuvent ne pas fonctionner comme prévu.

Assurez-vous d’avoir entré le bon code de télécommande.

95 branché via u, pointez la télécommande vers l’appareil. Assurez-vous d’avoir tout d’abord entré le code de télécommande approprié. Le code de télécommande entré peut être incorrect. Si — plusieurs codes sont proposés, essayez-les tous.

■ Apprentissage des commandes depuis la télécommande d’un autre appareil impossible

Lors de l’apprentissage des commandes, assurezvous que les extrémités de transmission des deux télécommandes sont face à face.

Essayez-vous d’apprendre avec une télécommande — qui n’est pas prévue pour l’apprentissage ? Certaines commandes ne peuvent pas être apprises, notamment celles qui comportent plusieurs instructions.

■ Il n’y a aucun son

■ Il est impossible de commander d’autres appareils

S’il s’agit d’un appareil Onkyo, assurez-vous que le câble u et que le câble audio analogique sont branchés correctement. L’utilisation d’un seul câble u ne sera pas suffisante.

Assurez-vous que vous avez sélectionné correctement 11, 95 le mode de la télécommande.

L’iPod/iPhone ne peut pas être utilisé quand il affiche — le logo Apple. Assurez-vous que vous avez sélectionné correctement 92 le mode à distance. Quand vous utilisez la télécommande de l’amplituner AV, pointez-la vers votre ampli-tuner AV.

■ Il n’y a aucun son

Seuls les périphériques branchés sur des entrées analogiques ou HDMI (2 canaux PCM) peuvent être lus dans la Zone 2.

Seuls les appareils branchés sur des entrées analogiques peuvent être lus dans la zone 3.

Si vous utilisez le protocole DHCP, votre routeur peut ne pas toujours allouer la même adresse IP à l’ampli-tuner AV, par conséquent, si vous ne réussissez pas à vous connecter à un serveur ou à une webradio, vérifiez l’adresse IP de l’ampli-tuner AV sur l’écran « Réseau ». Vérifiez les paramètres « Réseau ».

Serveur musical et radio en ligne

■ Impossible d’accéder au serveur ou à la radio en ligne Vérifiez la connexion au réseau entre l’ampli-tuner AV et votre routeur ou commutateur.

– Le réglage « HDMI Contrôle(RIHD) » est configuré sur « Activé ». (Selon l’état du téléviseur, l’ampli-tuner AV entre en mode veille, comme d’habitude.) – Le réglage « Transmission HDMI » n’est pas configuré sur « Coupé ». – Le réglage « Veille Réseau » est configuré sur « Activé ». Si un périphérique mobile, compatible MHL est connecté à l’entrée AUX (avant), la consommation d’électricité en mode veille augmentera.

(RCA) entre l’appareil et l’ampli-tuner AV, même s’ils sont raccordés par une liaison numérique.

Lorsque la Zone 2/3 est activée, les fonctions u ne 24 sont pas disponibles.

Direct Change ne fonctionnent pas pour les appareils branchés via u Ces fonctions sont désactivées lorsque la Zone 2/3 est 24 activée.

■ Lors de l’exécution de la fonction Config. autom. d’enceintes, la mesure échoue et le message

« bruit ambiant trop élevé. » s’affiche. Ceci peut être causé par un mauvais fonctionnement — d’une enceinte. Assurez-vous que l’enceinte reproduit des sons normaux.

■ Les paramètres suivants peuvent être utilisés pour les entrées vidéo composite

Vous devez utiliser les touches de l’appareil pour appliquer ces paramètres. Sur l’ampli-tuner AV, appuyez simultanément sur le sélecteur d’entrée de la source d’entrée que vous souhaitez configurer et sur le bouton SETUP. Tout en maintenant enfoncé le bouton du sélecteur d’entrée, appuyez sur SETUP jusqu’à ce que « Video ATT :On » s’affiche sur l’écran de l’ampli-tuner AV. Puis relâchez les deux boutons. Pour désactiver le paramètre, répétez la procédure ci-dessus afin que « Video ATT :Off » s’affiche à l’écran de l’ampli-tuner AV, et relâchez les boutons. • Atténuation de la vidéo Ce paramètre peut être sélectionné pour les entrées BD/DVD, CBL/SAT, STB/DVR, GAME 1, AUX ou USB. Si une console de jeu est branchée sur l’entrée vidéo composite, et si l’image n’est pas très claire, vous pouvez atténuer le gain.

Video ATT :Off : le gain n’est pas modifié (par défaut).

Video ATT :On : le gain est réduit par les valeurs spécifiées ci-dessous. – 2 dB pour ZONE 2 OUT V et la sortie HDMI. – 6 dB pour la sortie MONITOR OUT V. Remarque • Avec le sélecteur d’entrée USB, ce paramètre n’est disponible que lorsqu’un iPod/iPhone est connecté et réglé sur le mode standard ou le mode étendu (vidéo).

■ Si l’image sur votre téléviseur/moniteur raccordé à la sortie HDMI est instable, essayez de désactiver la fonction DeepColor

Pour désactiver la fonction DeepColor, appuyez simultanément sur les boutons STB/DVR et 8ON/STANDBY de l’ampli-tuner AV. Tout en maintenant STB/DVR enfoncé, appuyez sur 8ON/STANDBY jusqu’à ce que « Deep Color:Off » s’affiche à l’écran de l’ampli-tuner AV. Puis relâchez les deux boutons. Pour réactiver la fonction DeepColor, répétez la procédure ci-dessus jusqu’à ce que « Deep Color:On » s’affiche sur l’écran de l’ampli-tuner AV, et relâchez les boutons. L’ampli-tuner AV contient un micro-ordinateur permettant le traitement du signal et les fonctions de commande. Dans de très rares cas, de grandes interférences, un bruit causé par une source externe ou de l’électricité statique peuvent le bloquer. Dans le cas improbable où cela se produirait, débranchez le cordon d’alimentation de la prise murale, patientez au moins pendant 5 secondes, puis rebranchez-le. Onkyo n’est pas responsable des dommages causés (comme les pénalités relatives à la location des CD) dus aux enregistrements ayant échoué du fait d’un mauvais fonctionnement de l’appareil. Avant d’enregistrer des données importantes, assurez-vous que le support sera enregistré correctement.

Avant de débrancher le cordon d’alimentation de la prise murale, mettez l’ampli-tuner AV en veille.

Remarque importante concernant la lecture de vidéos L’ampli-tuner AV peut effectuer une conversion ascendante des sources vidéo composantes et vidéo composite pour permettre leur affichage sur un téléviseur branché sur la sortie HDMI. Cependant, si la qualité de l’image de la source est mauvaise, la conversion ascendante peut empirer la qualité de l’image ou bien même la faire disparaître. Dans ce cas, suivez la procédure suivante :

Si la source vidéo est branchée sur une entrée vidéo composante, branchez votre téléviseur sur la sortie

Si la source vidéo est branchée sur la prise COMPONENT VIDEO IN 2, sélectionnez le sélecteur d’entrée adéquat, et attribuez- le à « IN2 ». Si la source vidéo est branchée sur l’entrée vidéo composite, sélectionnez le sélecteur d’entrée adéquat, et associez-le à « - - - - - ».

• Pour contourner la conversion ascendante, réglez le réglage « Mode d’image » sur « Direct » (➔ page 77). ■ Mise à jour via un réseau Vous devez disposer d’une connexion Internet câblée pour mettre à jour le logiciel. ■ Mise à jour via un stockage USB (➔ page 108) Veuillez préparer un périphérique de stockage USB tel qu’une clé USB. Vous devez disposer d’au moins 32 Mo d’espace libre pour mettre à jour le logiciel. Remarque • Vérifiez la connexion au réseau avant la mise à jour. • Ne touchez à aucun câble ni périphérique raccordé à l’amplituner AV pendant la procédure de mise à jour. • N’essayez pas d’accéder à l’ampli-tuner AV depuis votre ordinateur pendant la mise à jour. • Ne coupez pas l’alimentation de l’ampli-tuner AV durant la mise à jour. • Il est possible que le support de stockage dans le lecteur USB ne fonctionne pas. • Si le périphérique USB est partitionné, chaque section sera traitée comme un périphérique indépendant. • Si le périphérique USB contient beaucoup de données, la lecture par l’ampli-tuner AV peut prendre du temps. • L’utilisation n’est pas garantie pour tous les périphériques USB, y compris la possibilité de les alimenter. • Onkyo n’assume aucune responsabilité, de quelque sorte que ce soit, quant à la perte ou aux dommages subis par les données et résultant de l’utilisation d’un périphérique USB avec l’amplituner AV. Onkyo vous recommande de sauvegarder tous vos fichiers musicaux importants auparavant. • Si vous connectez un disque dur USB sur le port USB, Onkyo vous recommande d’utiliser son adaptateur secteur pour l’alimenter. • Les concentrateurs USB et les périphériques USB dotés de fonctions de concentrateur ne sont pas pris en charge. Ne connectez pas votre périphérique USB via un concentrateur USB.

• Les périphériques USB dotés de fonctions de sécurité ne sont pas pris en charge.

Limitation de responsabilité

Le programme et la documentation en ligne l’accompagnant vous sont fournis pour une utilisation à vos propres risques. Onkyo ne peut être tenu pour responsable, et vous n’avez aucun recours relatif à des dommages pour quelque réclamation que ce soit, qu’il s’agisse de l’utilisation du programme ou de la documentation en ligne l’accompagnant, quelle que soit l’hypothèse légale, délictuelle ou contractuelle. Onkyo ne peut en aucune manière être tenu pour responsable envers vous une tierce partie de dommages particuliers, indirects, accessoires ou immatériels, de quelque nature que ce soit, y compris, et sans s’y limiter, la compensation, le remboursement ou des dommages et intérêts sur la base d’une perte de profits, d’une perte de données ou de toute autre raison actuelle ou future. Consultez le site Web d’Onkyo pour les toutes dernières informations.

Mise à jour du logiciel via un réseau

L’ampli-tuner AV vous permet de mettre à jour le logiciel à l’aide d’une connexion réseau sur le panneau arrière. Remarque • Assurez-vous que votre ampli-tuner AV et votre téléviseur sont allumés et qu’un câble Ethernet est raccordé au panneau arrière de votre ampli-tuner AV. • Ne débranchez et n’éteignez jamais l’ampli-tuner AV pendant la mise à jour. • Ne branchez et ne débranchez jamais un câble HDMI ou Ethernet pendant le processus de mise à jour. • N’essayez pas d’accéder à l’ampli-tuner AV depuis votre ordinateur pendant la mise à jour. • Ne débranchez jamais le cordon d’alimentation pendant le processus de mise à jour. • La mise à jour du logiciel prend 60 minutes au maximum. • L’ampli-tuner AV conservera tous vos réglages après la fin de la mise à jour.

• Configurez le paramètre « HDMI Contrôle(RIHD) » sur « Coupé » (➔ page 82). • Éteignez le dispositif de contrôle raccordé via RS232 et réseau. • Désactivez Multi Zone si cette fonction est présente. • Cessez la lecture du contenu à partir des webradios, iPod/iPhone, USB ou serveurs, etc.

Procédure de mise à jour

Pendant le processus de mise à jour, il est possible que l’OSD s’efface selon le programme mis à jour. Dans ce cas, vous pouvez encore voir la progression de la mise à jour sur l’afficheur avant de l’ampli-tuner AV. L’OSD réapparaît une fois la mise à jour terminée, et après avoir éteint et rallumé l’ampli-tuner AV.

Le message « Completed! » apparaît sur l’afficheur avant de l’ampli-tuner AV, indiquant que la mise à jour est terminée.

N’utilisez pas 8RECEIVER de la télécommande. Une fois éteint, l’ampli-tuner AV s’allume à nouveau automatiquement. Félicitations ! Le logiciel le plus récent est désormais installé sur votre ampli-tuner AV Onkyo.

Cas 1 : Si une erreur se produit, « Error!! *-** » s’affiche sur l’afficheur avant de l’ampli-tuner AV. (Les caractères alphanumériques de l’afficheur avant sont indiqués par des astérisques.) Consultez le tableau suivant et prenez la mesure appropriée. ■ Erreurs pendant une mise à jour via un réseau Code de l’erreur

• Assurez-vous que le routeur est allumé.

• Assurez-vous que l’ampli-tuner AV et le routeur sont raccordés à l’aide d’un câble Ethernet. • Assurez-vous que votre routeur est correctement configuré. Consultez le manuel d’utilisation du routeur. • Si votre routeur n’autorise qu’une seule connexion cliente et qu’un autre périphérique est déjà connecté, l’ampli-tuner AV ne pourra pas accéder au réseau. Consultez votre fournisseur d’accès Internet (FAI). • Si votre modem ne fonctionne pas en tant que routeur, vous devez vous procurer un routeur. Selon le réseau, il peut être nécessaire de configurer le serveur proxy si nécessaire. Consultez le document fourni par votre fournisseur d’accès Internet. Si vous ne parvenez toujours pas à accéder à Internet, il est possible que le serveur DNS ou proxy soit temporairement indisponible. Contactez votre fournisseur d’accès Internet.

Réessayez la procédure de mise à jour depuis le début. Si l’erreur persiste, veuillez contacter votre assistance Onkyo (➔ page 109) et fournir le code d’erreur.

USB pendant le processus de mise à jour. • Ne débranchez jamais le périphérique de stockage USB comportant le fichier du logiciel ni le cordon d’alimentation pendant le processus de mise à jour. • N’essayez pas d’accéder à l’ampli-tuner AV depuis votre ordinateur pendant la mise à jour. • La mise à jour du logiciel prend 60 minutes au maximum. • L’ampli-tuner AV conservera tous vos réglages après la fin de la mise à jour.

Dézippez le fichier téléchargé. Les six fichiers suivants sont créés :

ONKAVR****_************.of1 • Désactivez Multi Zone si cette fonction est présente. • Cessez la lecture du contenu à partir des webradios, iPod/iPhone, USB ou serveurs, etc. • Si des données se trouvent sur le périphérique USB, supprimez-les d’abord.

Copiez les fichiers extraits sur le périphérique USB.

Veillez à ne pas copier le fichier zip.

Retirez le périphérique USB de votre ordinateur et connectez-le sur le port USB de l’ampli-tuner AV.

Si l’ampli-tuner AV dispose de deux ports USB, vous pouvez choisir l’un ou l’autre.

Pendant le processus de mise à jour, il est possible que l’OSD s’efface selon le programme mis à jour. Dans ce cas, vous pouvez encore voir la progression de la mise à jour sur l’afficheur avant de l’ampli-tuner AV.

L’OSD réapparaît une fois la mise à jour terminée, et après avoir éteint et rallumé l’ampli-tuner AV. N’éteignez pas l’ampli-tuner AV et ne retirez pas le périphérique USB pendant le processus de mise à jour.

Le message « Completed! » apparaît sur l’afficheur avant de l’ampli-tuner AV, indiquant que la mise à jour est terminée.

Retirez le périphérique USB.

Éteignez l’ampli-tuner AV à l’aide de

8ON/STANDBY sur le panneau avant. N’utilisez pas 8RECEIVER de la télécommande. Une fois éteint, l’ampli-tuner AV s’allume à nouveau automatiquement. Félicitations ! Le logiciel le plus récent est désormais installé sur votre ampli-tuner AV Onkyo.

Onkyo et fournir le code d’erreur.

Réessayez la procédure de mise à jour depuis le début. Si l’erreur persiste, veuillez contacter votre assistance Onkyo et fournir le code d’erreur.

Les menus de configuration OSD apparaissent uniquement si le téléviseur est branché sur la sortie HDMI OUT MAIN. Si votre téléviseur est branché à d’autres sorties vidéo, utilisez l’affichage de l’amplituner AV lorsque vous modifiez les paramètres.

■ « Sortie écran » réglée sur « HDMI Principal » ou sur « HDMI Sub »

Les signaux d’entrée vidéo passent dans l’ampli-tuner AV comme indiqué, avec une conversion ascendante de tous les signaux vidéo composite, PC IN (RVB analogique) et vidéo composantes pour la sortie HDMI. Utilisez ces paramètres si vous connectez soit la HDMI OUT MAIN ou HDMI OUT SUB de l’ampli-tuner AV à votre téléviseur. Les sorties vidéo composite et vidéo composant acheminent leurs signaux d’entrée respectifs tels qu’ils sont. Lorsque vous raccordez un appareil vidéo à une entrée HDMI ou COMPOSANT, vous devez affecter cette entrée à une touche du sélecteur d’entrée (➔ pages 63, 64). Tableau de circulation des signaux vidéo

Formats de connexion vidéo

Les appareils vidéo peuvent être raccordés à l’aide de l’un des formats de connexion vidéo suivants : vidéo composite, PC IN (RVB analogique), vidéo composantes ou HDMI, ce dernier offrant la meilleure qualité d’image. L’ampli-tuner AV peut effectuer la conversion ascendante entre différents formats vidéo, en fonction du paramètre « Sortie écran » (➔ page 62), qui détermine en général si les signaux vidéo sont convertis de façon ascendante pour la sortie vidéo composantes ou HDMI.

■ « Sortie écran » réglé sur « Les deux »

Les signaux d’entrée vidéo passent dans l’ampli-tuner AV comme indiqué, avec une conversion ascendante de tous les signaux vidéo composite, PC IN (RVB analogique) et vidéo composantes pour les deux sorties HDMI. Utilisez ce paramètre si vous connectez soit la HDMI OUT MAIN et la HDMI OUT SUB de l’ampli-tuner AV à votre téléviseur. Notez que les signaux vidéo sont restitués par les deux sorties HDMI à la résolution compatibles avec les deux téléviseurs. Les sorties vidéo composite et vidéo composant acheminent leurs signaux d’entrée respectifs tels qu’ils sont. Lorsque vous raccordez un appareil vidéo à une entrée HDMI ou COMPOSANT, vous devez affecter cette entrée à une touche du sélecteur d’entrée (➔ pages 63, 64).

Lecteur Blu-ray/DVD, etc.

Tableau de circulation des signaux vidéo

COMPONENT VIDEO MONITOR OUT de l’amplituner AV à votre téléviseur. Les sorties vidéo composite et vidéo composant acheminent leurs signaux d’entrée respectifs tels qu’ils sont. L’acheminement de signal s’applique également quand le paramètre « Résolution » est réglé sur « Inchangé » (➔ page 62).

Acheminement du signal vidéo et réglage de la résolution

Quand le paramètre « Sortie écran » est réglé sur « Analogique » (➔ page 62), si le paramètre « Résolution » est réglé sur tout autre réglage que « Inchangé » (➔ page 62), l’acheminement du signal vidéo sera celui indiqué ci-dessous, avec une conversion ascendante des sources vidéo composite et PC IN (RVB analogique) pour la sortie vidéo composantes. Les sorties vidéo composite et vidéo composant acheminent leurs signaux d’entrée analogiques respectifs tels qu’ils sont. Les signaux d’entrée HDMI ne sont pas émis. Tableau de circulation des signaux vidéo

Tableau de circulation des signaux vidéo

Lecteur Blu-ray/DVD, etc.

Dans l’exemple de sélection de signal affiché ci-dessous, les signaux vidéo sont présents sur les entrées HDMI et vidéo composite. Cependant, le signal HDMI est automatiquement sélectionné comme source, et la vidéo est reproduite par la sortie HDMI.

HDMI Exemple de sélection du signal

Lecteur Blu-ray/DVD, etc. Si des signaux sont présents à plus d’une entrée, les entrées seront sélectionnées automatiquement selon l’ordre de priorité suivant : HDMI, numérique, analogique. Tableau de circulation des signaux audio Lecteur Blu-ray/DVD, etc.

• Lorsqu’un signal est entré via HDMI et que le sélecteur d’entrée correspondant est sélectionné, les témoins HDMI s’allument. Dans le cas d’une connexion coaxiale optique, l’indicateur DIGITAL s’allume. Le voyant ANALOG s’allume si l’audio analogique est restitué ou si ni l’entrée HDMI ni l’entrée du signal numérique ne sont affectées.

La sortie est limitée à 480p/576p pour un signal efficace avec l’effet de la protection contre la copie.

Le signal d’entrée PC IN (RVB analogique) est reproduit à la résolution 720p lorsque vous sélectionnez « Analogique » dans le réglage « Sortie écran » (➔ page 62) et « Inchangé » dans le réglage « Résolution » (➔ page 62).

Les appareils suivants sont compatibles p (à la date de janvier 2012). ■ TV Opérations réalisables avec un branchement p ■ Pour les téléviseurs compatibles p Les opérations liées suivantes sont activées en raccordant l’ampli-tuner AV à un téléviseur compatible p. • L’ampli-tuner AV entre en mode veille lorsque l’alimentation du téléviseur passe en veille. • Vous pouvez configurer l’écran de menu du téléviseur soit pour émettre le son via les enceintes raccordées à l’ampli-tuner AV, soit via les enceintes du téléviseur. • Il est possible de reproduire le son en provenance du tuner ou de la prise d’entrée auxiliaire du téléviseur à partir des enceintes raccordées à l’ampli-tuner AV. (Un raccordement tel qu’un câble numérique optique ou similaire est nécessaire en plus du câble HDMI.) • L’entrée sur l’ampli-tuner AV peut-être sélectionnée grâce à la télécommande du téléviseur. • Des opérations telles que le réglage du volume, ou des opérations similaires, pour l’ampli-tuner AV peuvent être réalisées à partir de la télécommande du téléviseur. ■ Pour les lecteurs/enregistreurs compatibles p Les opérations liées suivantes sont activées en raccordant l’ampli-tuner AV à un lecteur/enregistreur compatible p. • Lorsque la lecture démarre sur le lecteur/enregistreur, l’ampli-tuner AV commute sur l’entrée HDMI du lecteur/enregistreur en cours de lecture. • L’utilisation du lecteur/enregistreur est possible à l’aide de la télécommande fournie avec l’ampli-tuner AV. *

Selon le modèle utilisé, il est possible que toutes les fonctions ne soient pas disponibles.

• Il est nécessaire d’attribuer l’entrée HDMI lors de la connexion du lecteur/graveur de disque Blu-ray/DVD à d’autres prises (➔ page 63). N’attribuez pas une entrée

HDMI IN au sélecteur TV/CD maintenant, sinon l’opération CEC (Consumer Electronics Control) appropriée n’est pas garantie.

Modifiez chaque élément dans le « HDMI » en fonction des réglages suivants :

• HDMI Contrôle(RIHD) : Activé • Canal de retour audio (ARC) : Auto Consultez les informations complémentaires de chaque réglage (➔ pages 82, 83). Vérifiez les réglages. 1. Allumez l’alimentation de tous les appareils raccordés. 2. Coupez l’alimentation du téléviseur, et vérifiez que l’alimentation des appareils raccordés est coupée automatiquement grâce à l’opération liée. 3. Allumez le lecteur/graveur de disque Bluray/DVD. 4. Démarrez la lecture à partir du lecteur/graveur de disque Blu-ray/DVD : • L’ampli-tuner AV s’allume automatiquement, et sélectionne l’entrée sur laquelle est raccordé le lecteur/graveur de disque Blu-ray/DVD. • Le téléviseur s’allume automatiquement et sélectionne l’entrée à laquelle l’ampli-tuner AV est raccordé. 5. En vous conformant au mode d’emploi du téléviseur, sélectionnez « Utiliser les enceintes du téléviseur » sur l’écran du menu du téléviseur, et vérifiez que le son est émis par les enceintes du téléviseur et non par celles raccordées à l’amplituner AV. 6. Sélectionnez « Utiliser les enceintes raccordées à l’ampli-tuner AV » sur l’écran du menu du téléviseur, et vérifier que le son est émis par les enceintes raccordées à l’ampli-tuner AV et non par celles du téléviseur. Remarque • Procédez aux opérations ci-dessus lorsque vous avez utilisé l’ampli-tuner AV pour la première fois, lorsque les réglages de chaque appareil sont modifiés, lorsque l’alimentation principale de chaque appareil est coupée, lorsque le câble d’alimentation est débranché ou lorsqu’il y a eu une coupure de courant.

• Il est possible que le son de DVD-Audio ou de Super Audio CD ne soit pas reproduit sur les enceintes du téléviseur. Vous pouvez reproduire le son sur les enceintes du téléviseur en réglant la sortie audio du lecteur DVD sur 2ch PCM. (Cela peut s’avérer impossible pour certains modèles de lecteurs.) • Même si vous le réglez sur la sortie audio des enceintes du téléviseur, le son est reproduit sur les enceintes raccordées à l’ampli-tuner AV lorsque vous ajustez le volume ou que vous commutez l’entrée sur l’ampli-tuner AV. Pour reproduire le son sur les enceintes du téléviseur, procédez à nouveau aux opérations correspondantes sur le téléviseur. • Dans le cas d’une connexion p avec des appareils compatibles avec les commandes audio u et u, ne branchez pas le câble u en même temps. • Sur le téléviseur, lorsque vous sélectionnez une autre prise que la prise HDMI à laquelle l’ampli-tuner AV est raccordé, l’entrée de l’ampli-tuner AV commute sur « TV/CD ». • L’ampli-tuner AV s’allumera automatiquement de façon conjointe si nécessaire. Même si l’ampli-tuner AV est raccordé à un téléviseur ou à un lecteur/enregistreur compatible p, il ne s’allume pas si cela n’est pas nécessaire. Il est possible qu’il ne s’allume pas si le téléviseur est réglé pour reproduire le son sur le téléviseur. • Il est possible que les fonctions liées à l’ampli-tuner AV ne soient pas opérationnelles sur le modèle d’appareil raccordé. Dans ce cas, utilisez directement l’ampli-tuner AV.

Avec la norme HDMI, un seul câble permet d’acheminer les signaux de commande, les signaux vidéo numériques et les signaux émis par un maximum de huit canaux audio numériques (PCM 2 can., audio numérique multicanaux et PCM multicanaux). Le flux vidéo HDMI (signal vidéo) est compatible avec la norme DVI (Digital Visual Interface)*1 : les téléviseurs et les écrans dotés d’une entrée DVI peuvent donc être branchés au moyen d’un câble adaptateur HDMI/DVI. (Cela ne fonctionne pas avec tous les téléviseurs et écrans, auquel cas aucune image n’apparaît.) L’ampli-tuner AV utilise le protocole HDCP (Highbandwidth Digital Content Protection)*2 de sorte que seuls les appareils compatibles pourront afficher l’image.

Formats audio pris en charge

• PCM linéaire à deux canaux (32–192 kHz, 16/20/24 bits) • PCM linéaire multicanaux (jusqu’à 7.1 can., 32–192 kHz, Les autres appareils connectés à l’ampli-tuner AV via une liaison HDMI doivent également prendre en charge la norme HDCP.

*2 Image, l’objectif affiché de ce groupe d’industriels est de répondre aux besoins du secteur en matière de connectivité numérique pour les écrans PC et numériques hautes performances.

• Le flux vidéo HDMI est compatible avec la norme DVI (Digital Visual Interface) : les téléviseurs et les écrans dotés d’une entrée DVI peuvent donc être branchés au moyen d’un câble adaptateur HDMI/DVI. (Remarque : les connexions DVI n’acheminent que les signaux vidéo et vous devez donc effectuer un branchement séparé pour les signaux audio.) Toutefois, nous ne pouvons garantir la fiabilité de fonctionnement avec un adaptateur de ce type. De plus, les signaux vidéo provenant d’un PC ne sont pas pris en charge. • Le signal audio HDMI (taux d’échantillonnage, longueur en bits, etc.) peut être limité par l’appareil source raccordé. Si l’image est de mauvaise qualité ou si aucun son n’est émis par l’appareil branché via HDMI, vérifiez les réglages. Consultez le manuel d’instructions de l’appareil branché pour plus d’informations.

L’interface HDMI de l’ampli-tuner AV repose sur les

éléments suivants : Audio Return Channel, 3D, x.v.Color, DeepColor, Lip Un routeur gère le réseau, les données de routage et fournit des adresses IP. Votre routeur doit prendre en charge les éléments suivants : • NAT (Network Address Translation). NAT (traduction d’adresses de réseau) permet à plusieurs ordinateurs en réseau d’accéder simultanément à Internet via une seule connexion Internet. L’ampli-tuner AV a besoin d’un accès à Internet pour la webradio. • DHCP (Dynamic Host Configuration Protocol). Le protocole DHCP fournit des adresses IP aux périphériques réseau et leur permet de se configurer automatiquement. • Un routeur avec un commutateur 100Base-TX intégré est recommandé. Certains routeurs ont un modem intégré, et certains fournisseurs de services Internet peuvent imposer l’utilisation de routeurs spécifiques. Veuillez consulter votre fournisseur d’accès Internet ou votre revendeur informatique en cas de doute. ■ Câble Ethernet CAT5 Utiliser un câble Ethernet CAT5 blindé (droit) pour connecter l’ampli-tuner AV à votre réseau domestique. ■ Accès à Internet (pour la webradio) Pour recevoir la webradio, votre réseau Ethernet doit avoir accès à Internet. Une connexion Internet à bande étroite (par exemple modem 56K ou ISDN) ne donnera pas de résultats satisfaisants. Par conséquent, une connexion à bande large est fortement recommandée (modem câble, modem xDSL, etc.). Veuillez consulter votre fournisseur

Par conséquent, si vous avez une connexion Internet de type

PPPoE, vous devez utiliser un routeur compatible PPPoE. • Selon le fournisseur d’accès Internet, il peut être nécessaire de spécifier un serveur proxy pour utiliser la webradio. Si votre ordinateur est configuré pour utiliser un serveur proxy, utilisez les mêmes réglages pour l’ampli-tuner AV (➔ page 84).

Spécifications du serveur

■ Lecture à partir d’un serveur L’ampli-tuner AV peut lire des fichiers musicaux numériques à partir d’un ordinateur ou d’un serveur multimédia et prend en charge les technologies suivantes : • Windows Media Player 11 • Windows Media Player 12 • Vous pouvez afficher jusqu’à 20 000 dossiers, et les dossiers peuvent être imbriqués jusqu’à une profondeur de 16 niveaux. Remarque • Pour certains types de serveurs multimédia, il est possible que l’ampli-tuner AV ne soit pas en mesure de les reconnaître ou bien il peut ne pas être en mesure de lire les fichiers musicaux enregistrés sur le serveur.

Système minimum requis pour Windows Media Player

11 sous Windows XP Système d’exploitation Windows XP Home Edition (SP2), Windows XP Professional (SP2), Windows XP Tablet PC Edition Si le système d’exploitation de votre ordinateur est Windows 7, Windows Media Player 12 est déjà installé. Pour toute information complémentaires, consultez le site Web de Microsoft.

Configuration requise des périphériques

• Vous pouvez afficher jusqu’à 20 000 dossiers, et les dossiers peuvent être imbriqués jusqu’à une profondeur de 16 niveaux. • Les concentrateurs USB et les périphériques USB dotés de fonctions de concentrateur ne sont pas pris en charge. Remarque • Si le support que vous raccordez n’est pas pris en charge, le message « No Storage » s’affichera à l’écran. • Si vous connectez un disque dur USB sur le port USB duamplituner AV, nous vous recommandons d’utiliser son adaptateur secteur pour l’alimenter. • L’ampli-tuner AV supporte les lecteurs MP3 USB qui prennent en charge la norme de classe de stockage de masse USB, ce qui autorise le raccordement de périphériques USB à des ordinateurs sans que des pilotes ou des logiciels spéciaux soient nécessaires. Veuillez noter que pas tous les lecteurs MP3 USB prennent en charge la norme de classe de stockage de masse USB. Consultez votre manuel d’utilisation du lecteur MP3 USB pour toute information complémentaire. • Les fichiers musicaux WMA protégés sur un lecteur MP3 ne peuvent pas être lus. • Onkyo décline toute responsabilité quant aux quelconques pertes et dommages subis par les données stockées sur un périphérique USB lorsque ce dernier est utilisé avec l’ampli-tuner AV. Nous vous recommandons de sauvegarder tous vos fichiers musicaux importants auparavant. • Les lecteurs MP3 comportant des fichiers musicaux qui sont gérés avec un logiciel musical spécial ne sont pas pris en charge. • L’utilisation n’est pas garantie pour tous les périphériques USB, y compris la possibilité de les alimenter. • Ne connectez pas votre périphérique USB via un concentrateur USB. Le périphérique USB doit être raccordé directement au port USB de l’ampli-tuner AV. • Si le périphérique USB contient beaucoup de données, leur lecture par l’ampli-tuner AV peut prendre du temps. • Les périphériques USB dotés de fonctions de sécurité ne peuvent pas être lus.

Formats de fichiers audio pris en charge

Pour la lecture depuis un serveur ou un périphérique USB, l’ampli-tuner AV prend en charge les formats de fichiers musicaux suivants : Les fichiers à débit binaire variable (VBR) sont pris en charge. Cependant, les temps de lecture peuvent ne pas s’afficher correctement. Remarque • Pour la lecture distante, l’ampli-tuner AV ne prend pas en charge les formats de fichiers musicaux suivants : FLAC, Ogg Vorbis, DSD et Dolby TrueHD. • Dans le cas d’une lecture depuis un serveur, il est possible que les formats de fichiers mentionnés ci-dessus ne soient pas lisibles en fonction du type de serveur.

■ MP3 (.mp3 ou .MP3)

• Les fichiers MP3 doivent être au format MPEG-1/ MPEG-2 Audio Layer 3 avec une fréquence d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz et un débit binaire compris entre 8 kbps et 320 kbps. Les fichiers non compatibles ne peuvent pas être lus. ■ WMA (.wma ou .WMA) WMA (Windows Media Audio) est une technologie de compression audio développée par Microsoft Corporation. Les données audio peuvent être codées au format WMA à l’aide de Windows Media® Player. • L’option de copyright des fichiers WMA doit être désactivée. • Fréquences d’échantillonnage de 8 kHz, 11,025 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz, 32 kHz, 44,1 kHz, 48 kHz et les débits binaires compris entre 5 kbps et 320 kbps, ainsi que les DRM WMA sont pris en charge. • Les formats WMA Pro/Voice ne sont pas pris en charge. ■ WMA Lossless (.wma ou .WMA) • Les fréquences d’échantillonnage de 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz sont prises en charge. • Bit de quantification : 16 bits, 24 bits L’ampli-tuner AV est conforme aux recommandations d’interopérabilité de la DLNA version 1.5.

Informations sur la licence et sur les marques déposées

« x.v.Color » est une marque déposée de Sony Corporation.

Fabriqué sous licence et protégé par les brevets américains n° :

5,956,674; 5,974,380; 5,978,762; 6,487,535; 6,226,616; 7,212,872; 7,003,467; 7,272,567; 7,668,723; 7,392,195; THX Ultra2 Plus, qui est votre garantie que les éléments de home-cinéma que vous achetez vous donneront des performances impeccables pendant de nombreuses années. Les exigences de THX Ultra2 Plus concernent des centaines de paramètres, comprenant les performances de l’amplificateur de puissance et du préamplificateur ainsi que le fonctionnement pour les domaines numérique et analogique. Les récepteurs THX Ultra2 Plus présentent également des technologies THX propriétaires (le mode THX par exemple) qui traduisent avec précision les bandes sonores de films pour la lecture par des systèmes de home cinéma.

HD Radio Technologie fabriqué sous licence d’iBiquity Digital

Corporation. Brevets américains et étrangers. HD Radio™ et les logos HD, HD Radio, et « Arc » sont des marques déposées propriétaires d’iBiquity Digital Corp. « DLNA®, le logo DLNA et DLNA CERTIFIED™ sont des marques commerciales, des marques de services ou des marques de certification de Digital Living Network Alliance. » Windows et le logo Windows sont des marques commerciales du groupe de sociétés Microsoft. Qdeo et QuietVideo sont des marques commerciales de Marvell ou de ses filiales. HQV® (Hollywood Quality Video) est une marque déposée de Qualcomm Incorporated. « Xantech » est une marque déposée de Xantech Corporation. « Niles » est une marque déposée de Niles Audio Corporation. Re-Equalization et le logo « Re-EQ » sont des marques commerciales de THX Ltd.

« HDMI, le logo HDMI et High Definition Multimedia Interface sont des marques commerciales ou des marques déposées de la société HDMI Licensing LLC aux États-Unis et dans d’autres pays ».

InstaPrevue et le logo d’InstaPrevue sont des marques commerciales ou des marques déposées de Silicon Image, Inc. aux États-Unis et dans d’autres pays.

Fabriqué sous licence d’Audyssey Laboratories™, Inc. Brevets américains et étrangers en instance. Audyssey MultEQ® XT32,

Audyssey Dynamic EQ®, Audyssey Dynamic Volume® et Audyssey DSX® sont des marques déposées d’Audyssey Laboratories, Inc. Veuillez noter que l’utilisation de cet accessoire avec un iPod ou un iPhone peut affecter les performances sans fil.

Ce produit comprend une technologie de protection contre la copie protégée par des brevets américains et d’autres droits de propriété intellectuelle. La rétrotechnique et le désassemblage sont strictement interdits.
