PE7929XF - Cuisson DE DIETRICH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson gaz encastrable
Marque	De Dietrich
Modèle	PE7929XF
Nombre de brûleurs	4 (Rapide, Semi-rapide, Auxiliaire, Triple couronne)
Alimentation électrique	220-240 V ~ 50 Hz, câble H05RR-F 3x0.75 mm²
Types de gaz compatibles	Gaz naturel G20/G25.3, butane G30, propane G31
Pression de service gaz naturel	20 mbar (G20) / 25 mbar (G25.3)
Pression de service butane/propane	28-30 mbar (G30) / 37 mbar (G31)
Débits calorifiques max (Triple couronne)	4000 W (G30/G31/G20/G25.3)
Dimensions d'encastrement (approx.)	60 cm de largeur (standard)
Épaisseur minimale du plan de travail	3 cm
Distance minimale sous hotte	760 mm
Allumage	Électrique par étincelles (centralisé)
Sécurité	Dispositif de sécurité anti-extinction sur chaque brûleur
Matériau de la surface	Émail ou Inox selon version
Entretien et nettoyage	Crème non abrasive pour émail, éponge savonneuse pour inox ; pas de nettoyeur vapeur
Raccordement gaz	Raccords rigides ou flexibles (NF), longueur max 2 m pour flexible
Adaptation gaz possible	Oui, via changement d'injecteurs et réglage des ralentis
Poids approx.	10 kg (estimation)
Classe d'installation	Classe 3 (encastrable, usage domestique)

FOIRE AUX QUESTIONS - PE7929XF DE DIETRICH

Comment allumer un brûleur ?

Appuyez sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum. Maintenez la manette enfoncée pour déclencher des étincelles jusqu'à l'allumage. Après allumage, maintenez la manette enfoncée quelques secondes pour activer le système de sécurité.

Que faire si les étincelles ne se produisent pas ?

Vérifiez le branchement électrique de l'appareil, l'état des bougies d'allumage (nettoyez-les avec une brosse dure non métallique) et l'assemblage correct des brûleurs. Assurez-vous que les bagues d'étanchéité sous les manettes sont bien en place.

Comment adapter la table de cuisson au gaz butane/propane ?

La table est livrée réglée pour le gaz naturel. Pour passer au butane/propane, vous devez changer les injecteurs (fournis dans la pochette) et régler les vis by-pass des ralentis. Consultez le chapitre 'Changement de gaz' de la notice.

Quels diamètres de casseroles utiliser pour chaque brûleur ?

Brûleur auxiliaire : 10-14 cm ; semi-rapide : 16-18 cm ; rapide : 20-22 cm ; triple couronne : 22-24 cm. Utilisez des récipients à fond plat et ne dépassant pas les bords de la table.

Comment nettoyer les brûleurs et les grilles ?

Utilisez une crème non abrasive pour les taches persistantes, rincez à l'eau claire et essuyez soigneusement avant de remonter. Ne mettez pas les pièces au lave-vaisselle. Pour l'émail, utilisez une crème à récurer ; pour l'inox, une éponge savonneuse ou un produit spécial inox.

Pourquoi les flammes sont-elles irrégulières ou jaunes ?

Vérifiez la propreté des brûleurs et des injecteurs. Assurez-vous que les têtes de brûleurs et les chapeaux sont correctement positionnés (les repères sur le brûleur doivent correspondre). Un mauvais assemblage peut perturber la flamme.

Est-il normal que des étincelles apparaissent sur tous les brûleurs lors de l'allumage ?

Oui, l'allumage est centralisé : une seule commande génère des étincelles sur tous les brûleurs simultanément. C'est normal.

Que faire si la flamme s'éteint après avoir relâché la manette ?

Maintenez la manette enfoncée plus longtemps après l'allumage (environ 5 secondes) pour permettre à la sonde de sécurité de chauffer. Vérifiez aussi que les pièces du brûleur sont bien en place et qu'il n'y a pas de courants d'air.

Quelles précautions de sécurité sont essentielles ?

Ne laissez jamais cuire sans surveillance avec de l'huile ou de la graisse. Assurez une bonne ventilation, ne rangez pas de produits inflammables sous la table, et coupez le gaz après usage. L'installation doit être réalisée par un professionnel qualifié.

Comment entretenir la surface émaillée ou inox ?

Pour l'émail, utilisez une crème à récurer non abrasive et séchez avec un chiffon doux. Évitez les acides (citron, vinaigre) en contact prolongé. Pour l'inox, nettoyez avec une éponge imbibée d'eau savonneuse ou un produit spécial inox, puis rincez et séchez.

MODE D'EMPLOI PE7929XF DE DIETRICH

câble L marron	PHASE
câble N bleu	NEUTRE
câble ½ vert-jaune	TERRE

1.3.
1.3.1

1.3.2

1.4.1

1.4.2

1.4.3

BRULEURS		GAZ	PRESSION DE SERVICE	DEBIT		DIAMÉTRE INJECTEUR	DIAMÉTRE BY PASS ROBINET	DEBITS CALORIFIQUES (W)		(EE gasburner)
N°	DESIGNATION		mbar	g/h	L/h	1/100 mm	1/100 mm	Max.	Min.	(%) *
1	RAPIDE	G30	28-30	218	-	87	42	3000	950	58.6
		G31	37	214	-	82	42	3000	950
		G20	20	-	286	128	Reg.	3000	950
		G25.3	25	-	332	132	Reg.	3000	950
2	SEMI-RAPIDE	G30	28-30	120	-	67	31	1750	600	57.8
		G31	37	118	-	64	31	1750	600
		G20	20	-	157	103	Reg.	1750	600
		G25.3	25	-	183	106	Reg.	1750	600
3	AUXILIAIRE	G30	28-30	73	-	50	27	1000	450	N.A.
		G31	37	71	-	48	27	1000	450
		G20	20	-	95	78	Reg.	1000	450
		G25.3	25	-	111	79	Reg.	1000	450
4	TRIPLE COURONNE	G30	28-30	255	-	45(int)-68(ext)	60	4000	2300	55
		G31	37	250	-	42(int)-63(ext)	60	4000	2300
		G20	20	-	334	68(int)-101(ext)	Reg.	4000	2300
		G25.3	25	-	388	71(int)-100(ext)	Reg.	4000	2300

1.5.

Titre abréged ou références aux méthodes de mesure et de calcul utilisées pour étabir la conformité avec les exigences ci-dessus

La performance de chaque brûleur individuel est calculé selon la norme EN 30-2-1 + A1: 2003 + A2: 2005

Le rendement global de la table de cuisson est calculé selon le Règlement UE 66/2014 Par. 2.2

L'efficacité est calculée uniquement pour les brûleurs avec une capacité nominale est supérieure 1,16 KW (EN 30-2-1 + A1: 2003 + A2.: 2005; Par 4.1)

Information qui est pertinente pour le client afin de minimiser la consommation d'énergie lors de l'utilisation

L'économie d'énergie: utilisation des pots ayant fond plat, Utilisez des ustensiles avec la taille, de l'utilisation des pots avec couvercle, de minimiser la quantité deGRAisse liquide ou, lorsque le liquide commence ébullition réduire le réglage.

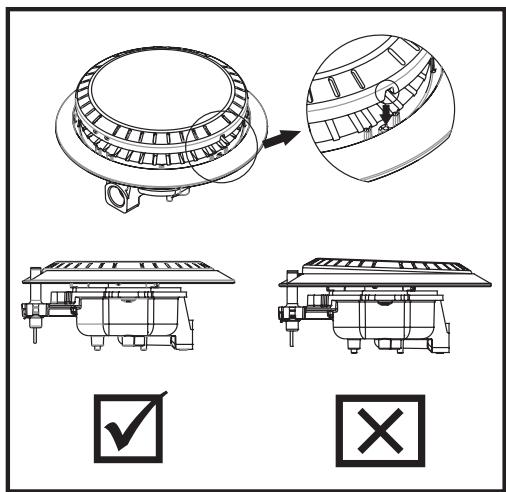

• Àprous le nettoyage du brûleur vous devez vous assurer que le couvercle est mis dans son logement approprié.
  La deuxieme coupes de refere enoent etre placés sur deux marques de refere ene sur le bruleur.
  Le couvercle doit etre positionné de maniere stable et le plancher.

Décovrir les produits De Dietrich, c'est éprouver des emotions uniques. L'attrait est immédiatès le premier regard. La qualité du design s'illustrtre par l'esthétique intemporelle et les finitions soignées rendant chaque objet élégant et raffiné en parfaite harmonie les uns avec les autres. Vient ensuite l'irrésistantie envie de toucher. Le design De Dietrich capitalise sur des matériaux robustes et prestigieux; l'authenticie est privilégiié. En associant la technologie la plus évoluée aux matériaux nobles, De Dietrich s'assure la réalisation de produits de haute facture au service de l'art culinaire, une passion partagée par tous les amoureux de la cuisine. Nous vous souhaitons beaucoup de satisfaction dans l'utilisation de ce nouvel apparéil En vous remerciant de votre confiance.

SECURITE ET PRECAUTIONS IMPORTANTES 3
0/ IDENTIFICAZION 7
1/ INSTALLATION

·Encastrement 7
·Raccordementelectrique 8
·Raccordement gaz 8
- Changement de gaz 9
- Caracteristiques gaz 10

2/ UTILISATION

• Mise en marche des brûleurs gaz. 11
• Récipients pour brûleurs gaz 12

3/ENTRETIEN

• Entretien de votre(AP)appeil
  -Bougies et injecteurs 13
  -Grilles et bruleurs gaz 13
• Email ou inox. 13

4/PROBLEMES ET SOLUTIONS 14
5/ ENVIRONMENTMENT 15
6/ SERVICE CONSOMMATEURS 16

SECURITE ET PRECAUTIONS IMPORTANTES

INSTRUCTIONS DE SECURITE IMPORTANTES A LIRE AVEC ATTENTION ET GARDER POUR DE FUTURES UTILISATIONS

Cette notice est disponible en téléchargement sur le site internet de la marque.

• Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience et de connaissance, si elles ont pu bénéficier d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil de façon sûè et et en ont compris les risques encourus.
• Les enfants ne doivent pas jouer avec l'appareil.
• Les opérations de nettoyage et de maintenance ne doivent pas été faites par des enfants laissés sans surveillance.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Il doit être possible de déconnecter l'appareil du réseau d'alimentation, soit à l'aide d'une fiche de prise de courant, soit en incorporeant un interrupteur dans les canalisations fixes conformément aux règles d'installation.
• La fiche de prise de courant doit être accessible après l'installation.
• Ne pas utiliser d'appareil de nettoyage à la vapeur.
  L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minutesie externe ou d'un système de commande à distance séparé.
• MISE EN GARDE : cuire sans surveillance sur une table de cuisson avec de laGRAisse ou de l'huile peut etre dangereux et peut causer un incendie.

SECURITE ET PRECAUTIONS IMPORTANTES

• Ne jamais tenter d'eteindre un feu avec de l'eau mais eteindre l'appareil, puis couvir la flamme avec un couvercle ou une couverture anti-feu.
  -Risque d'incendie: ne rien déposer sur les surfaces de cuisson.
• Avant l'installation, s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet apparéil sont inscrites sur l'étiquette située dans la pochette ou la plaque signalétique.
• Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Il doit être installé et raccordé conformément aux règes en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• L'utilisation d'un apparéil de cuisson au gaz conduit à la production de chaleur et d'humidité dans le local où il est installé. Veillez à assurer une bonne aération de la cuisine: maintainir ouverts les orifices d'aération mécanique.
• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe.
• N'utilisez pas des recipients qui dépassent les bords de la table de cuisson.
• Si le cable d'alimentation est endommagé, il doit être remplaçé par un cable de type H05RR-F - 3x0,75 mm²

SÉCURITÉ ET PRECAUTIONS IMPORTANTES

• Nous avons conscience cette table de cuisson pour une utilisation par des particuliers dans un lieu d'habitation.
• Cet apparéil doit être installé conformément aux règlementations en vigueur et utilisese seulement dans un endroit bien aéré. Consultez ce guide avant dinstaller et d'utiliser votre apparéil.
• Les ciussons doivent être réalisées sous votre surveillance.
• Ces tables de cuisson destinées exclusivement à la cuisson des denrées alimentaires et des boissons ne contiennentaucun composant à base d'amiate.
• Ne rangez pas dans le meubleitué sous votre table de cuisson vos produits d'ENTRETIEN ou INFLAMMABLES (atomiseur ou récipient sous pression, ainsi que papiers, livres de recettes...).
• Si vous utilisez un tiroir place sous la table, nous vous déconseillons le rangement d'objets craignant la température (plastiques, papiers, bombes aérosols, etc...).
• Voiture table doit être déconnectée de l'alimentation (électrique et gaz) avant toute intervention.
• En branchant des apparciels électriques sur une prise de courant située à proximé, assurez-vous que le cable d'alimentation ne soit pas en contact avec les zones chaudes.

SECURITE ET PRECAUTIONS IMPORTANTES

• Par mesure de sécurité, après utilisation, n'oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz butane/propane.
• La marque de conformité CE est apposée sur ces tables.
• L'installation est réservée aux installateurs et techniciens qualifiés.
• Lorsqu'une manette devient difficile à tourner, NE FORCEZ PAS. Demandez d'urgence l'intervention de l'installateur.
• Cet apparéil appartient à la classe 3 et il a été conçu pour un usage uniquement domestique. L' apparéil est fabriqué pour être encastré dans des meubles résistant à la chaleur. Les parois des meubles doivent résister à une température de 65^ C en plus de la température ambiente, conformément aux normes européennes. L' apparéil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi latérale, à droite ou à gauche de la table de cuisson.
• Pour la cuisson, n'utilise jamais de feuille de papier d'aluminium. Ne déposez jamais de produits emballés avec de l'aluminium, ou en barquette d'aluminium, sur votre table de cuisson.
• L'aluminium fondrait et endommagerait définitivement votre apparéil de cuisson.
• Afin de retrouveraisément à l'avoir les références de votre apparéil, nous vous conseillons de les noter en page "ServiceAprès-Vente et Relations Consommateurs". (Cette page vous explique également où les trouver sur votre apparéil).

Déclaration de conformité:

Nous déclarons que nos produits sont conformes aux actuelles directives, ordonnances et règlements européens, ainsi que les exigences énoncées dans les normes de REFERENCE.

0 IDENTIFICATION

Identifiez votre type de table de cuisson en comparant le nombre et la disposition des foyers de votre apparéils avec les illustrations (0.1.1) et (0.1.2) et (0.1.3).

1 INSTALLATION

Afin de retrouver aisément à l'avoir les références de votre apparéil, nous vous conseillons de les noter en page "Service Àpres-Vente et Relations Consommateurs" (6.1.1). Cette page vous explique également où les trouver sur votre apparéil.

1·1 - ENCASTREMENT :

Votre appeareil doit etre encastré dans le plateau du meuble support de 3 cm d'épaisseur minimum, fait en matière qui résiste à la chaleur, ou revetu d'une telle matière.

En cas de présence d'une armoire murale au-dessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celleci et le plan de travail. Il est conseilé d'isoler l'appareil du meuble se trouvant audessous avec un séparateur en laissant un espace de dépression d'au moins 10mm (1.1.2).

En cas d'encastrement sur une base avec four, il faudra s'assurer que l'installation réponde aux normes de sécurité en vigueur.

Dans tous les cas, ne rangez pas d'atomiseur ou de recipient sous pression dans le compartment qui pourrait existier sous la table (voir chapitre "Instructions de sécurité").

Se conformer au croquis (1.1.1).

• Retirez les grilles "support casserole", les chapeaux de brûleurs et les têtes de brûleurs en repérant leur position.
• Retournez la table et posez-la avec, précaution au-dessus de l'ouverture du meuble pour ne pas endommager les manettes et les bougies d'allumage.
• Pour assurer l'étanchéité entre le carter et le plan de travail, collez le joint mousse sur le pourtour extérieur du carter, avant l'installation de la table (1.1.3).
• Placez votre table de cuisson dans l'ouverture du meuble support enPNANT SOIN DE TIRER LA TABLE vers soi.
• Placez les têtes de brûleurs, les chapeaux, et les grilles support casserole.
• Raccordez votre table au gaz (voir chapitre "Raccordement gaz" et à l'électricité (voir chapitre "Raccordement électrique").
• Vous pouvez immobiliser, si vous le désirez, la table au moyen de quatre pattes de fixation C livrées avec leurs vis (1.1.4) se fixant aux quatre coins du carter. Utilisez impératifement les trouss prévus à cet effet, suivant le dessin.

1-2 - RACCORDEMENT ELECTRIQUE:

Votre table est livrée avec un cordon d'alimentation (de type H05RR-F - T90 section 0,75 mm²) à 3 conducteurs (phase + terre + neutre) et doit être branchée sur le réseau 220-240 V~ monophasé par l'intermédiaire d'une prise de courant phase + terre + neutre normalisée CE1 60083 ou d'un dispositif à coupure omnipolaire ayant une distance d'ouverture d'au moins 3,5 mm. La fiche de prise de courant doit être accessible après installation.

Section du cable à utiliser
	220-240 V~ - 50 HZ gaz
Câble H05RR-F - T90	2 conducteurs dont 1 pour la terre
Section des conducteurs en mm2	0,75

Le fil de protection (vert/jaune) est relié à la borne de terre 112 de

l'appareil doit'être relié à la bône de terre 12 de l'installation (1.2.1).

Si le cable d'alimentation est endommagé, il doit être remplace par un cable ou un ensemble spécial disponible auprès du fabricant ou de son Service Àpres-Vente.

1-3 - RACCORDEMENT GAZ:

Si vous table de cuisson est installée au-dessus d'un four ou si la proximé d'autres éléments chauffants risque de provoquer un échauffement du raccordement, il est impératif de réaliser celui-ci en tube rigide.

Si un tuyau flexible ou un tubeSouple (cas du gaz butane) est utilisé, il ne doit pas entre en contact avec une partie mobile du meuble ni passer dans un endroit susceptible d'être encombré

Tous les tubes souples et tuyaux tables dont la durée de vie est limitée, nevent avoir une longueur maximum de mètres et être visibles sur toutelongueur. Ilis doivent être replacés (dont leur date limite d'utilisation qu'eue sur le tuyau). Quel que soit l'oxyen de raccordement choisi, nez-vous de son étanchéité, après collation, avec de l'eau savonneuse. En France, vous nevez utiliser un tube en tuyau portant l'estampille NF Gaz

Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d'installation.

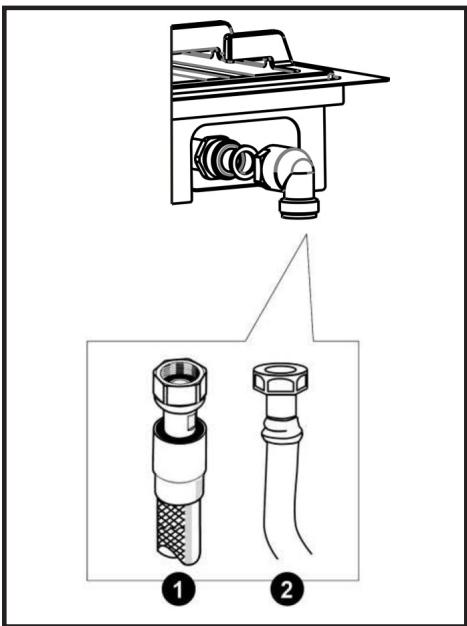

Gaz distribué par canalisation gaz naturel (1.3.1).

Pour votre sécurité, vous doivent avoir raison exclusivement l'un des 2 raccordements suivants :

Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2).

• Réalisez le raccordement directement à l'extrémité du coude monté sur l'appareil.

1 INSTALLATION

Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conformé à la norme NF D 36-121) dont la durée de vie est illimitée.
Raccordement avec un tube flexible métallique caoutchouc renforcé à embouts mécaniques vissables (conformé à la norme NF D 36-103) dont la durée de vie est de 10 ans. nox)

Lors du raccordement gaz de votre table, si vous ETES amENE à changer l'orientation du coude monté sur l'appareil :

• Changez le joint d'étanchéité.
• Vissez l'écrou du coude en ne dépassant pas un couple de vissage de 17 N.m.

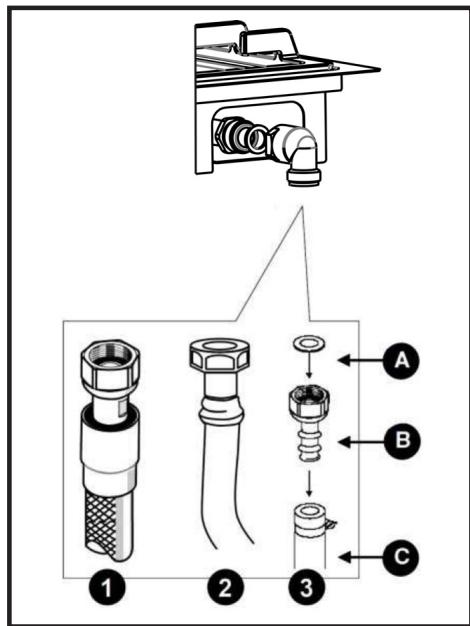

  Gaz distribué parouteille ou réservoir (gaz butane/propane) (1.3.2).

Pour votre sécurité, vous doivent avoir raison exclusivement l'un des 3 raccordements suivants :

Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2).
Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conformé à la norme NF D 36-125) dont la durée de vie est illimitée.
3 Raccordement avec un tube flexible caoutchouc renforcé à embouts mécaniques vissables (conformé à la norme NF D 36-112) dont la durée de vie est de 10 ans.

Dans une installation existante, un tube souple équipé de ses colliers de serrage (conformé à la norme XP D 36-110) dont la durée de vie est de 5 ans peut être utilisé. Il est nécessaire dans ce cas d'utiliser un about sans oublier demettre en place un joint d'étanchéité A entre l'about B et le coude de la table.

Vosetrouvrezl'about et le joint détanchéitéaprésdevoitrServiceAprès-Vente.

Vissez I'about avec couple ne dépassant pas 25 N.m.

1·4 - CHANGEMENT DE GAZ:

!Votre apparéil est livre pré-réglé pour le gaz naturel. Les injecteurs nécessaires à l'adaptation au butane/propane sont dans la pochette contenant ce guide..

A cheque changement de gaz, vous devrez successivement :

1. Adapter le raccordement gaz
2. Changer les injecteurs,
3. Regler les ralentis des robinets.

1) Adaptez le raccordement gaz :

• Reportez-vous au paragraph "Raccordement gaz".
  2) Changez les injecteurs en procédant comme suit:
• Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs.

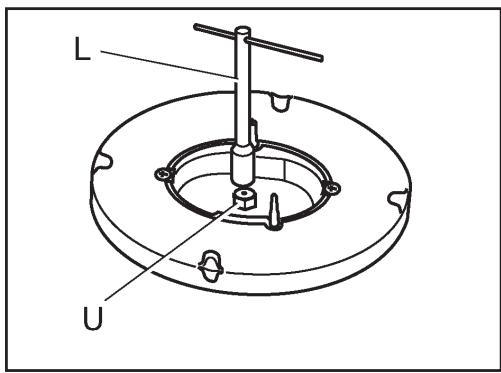

• Engagez à fond la Clé à douille tribord L sur l'injecteur U. (1.4.1)

1 INSTALLATION

Dévissez à l'aide de la clé L les injecteurs U situés dans le fond de chaque pot et otez-les.
- Montez à la place les injecteurs du gaz correspondant, conformément au repération des injecteurs et au tableau des caractéristiques gaz (1.5) pour cela;
- Engagez à fond la clé sur l'injecteur.
- Bloquer énergiquement la injecteurs.

Ne pas dépasser cette limite sous peine de détérioration du produit.

• Remontez les têtes de brûleurs, les chapeaux et les grilles support casserole.

A chaque changement de gaz, cochez la case correspondante au niveau gaz sur l'étiquette située dans la pochette. Reportez-vous au paragraphe "Raccordement gaz correspondant".

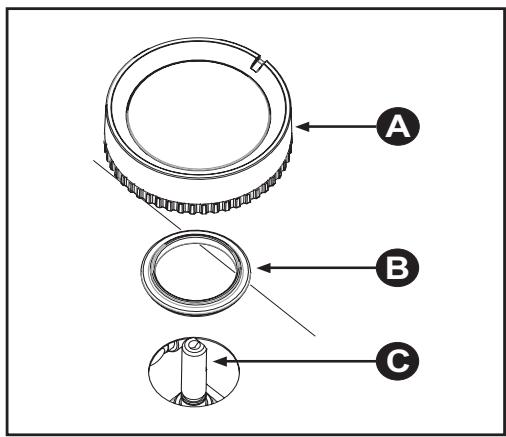

3) Reglez les ralentis des robinets: ceux-ci sont situés sous les manettes A (1.4.2).

• Agissez robinet par robinet C
• Enlevez les manettes A , les bagues d'étanchéité B en les tirant vers le haut.

Passage du gaz naturel en gaz butane/propane:

• Introduire un tournevis à pointe plate C dans le trou du panneau de commandes et tourner la vis F by-pass (1.4.5), et pour un réglage correct du minimum faire tourner la vis dans le sens horsaire.

Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement visée.

Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum.

Passage du gaz butane/propane en gaz naturel :

• Introduire un tournevis à pointe plate C dans le trou du panneau de commandes et tourner la vis F by-pass (1.4.5), et pour un réglage correct du minimum faire tourner la vis dans le sens antihoraire.

Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum.

1·5 - RACCORDEMENT GAZ :

Le tableau (1.5) indique les implantations des injecteurs sur votre apparéil en fonction du gaz utilisé. Chaque numéro est marqué sur l'injecteur.

2.1 MISE EN MARCHE DES BRULEURS GAZ

Chaque brûleur est contrôle par un robinet muni d'un système de sécurité qui, en cas d'extinction accidentelle de la flamme (débordement, courant d'air...) coupe rapidement et automatiquement l'arrivée de gaz et empêche celui-ci de s'échapper. Chaque brûleur est alimenté par un robinet, dont l'ouverture se fait en appuyant et en tournant dans le sens inverse des aiguilles d'une montre. Le point "0" correspond à la fermeture du robinet.

• Choisissez le brûleur désiré en vous repérant aux symboles situés pres des manéttes (ex.: brûleur arrêté droit )

2.1.1

• Pour allumer un brûleur :

• Appuyez sur la manette et tournez dans le sens inverse des aiguilles d'une montre jusqu'vers la position maximum.

• Maintenez la manette appuyee pour déclencher une série d'étincelles jusqu'à l'allumage. Le réglage vers un début réduit s'effectue entre le symbole 品 et le symbole 品

En cas d'extinction de la flamme, uffit de réallumer normalement en ant les instructions de l'allumage.

Les flammés du brûleur sont plus petites au niveau des doigs de grille pour protégger l'émail de la grille.

Le bruit géné par certains brûleurs est lié à leur forte puissance et à la combustion du gaz ; cela ne dégrade en rien la qualité de cuisson. En cas de panne de courant, approchez une allumette du brûleur que vous aurez

préalablement ouvert.

Maintenez la manette complètement concée quelques secondes après l'opération de la flamme pour déncher le système de sécurité.

• Réglez la couronne de flammes de façon que celles-ci ne débordent pas du pourtour du recipient (2.1.2 / 2.1.3).
• N'utilisez pas de récipient à fond concave ou convexe (2.1.2 / 2.1.3).
• N'utilisez pas de recipients qui recouvent partiellement les manettes.
• Ne laissesz pas fonctionner un foyer gaz avec un réseau vide.

Maintenez ouverts les orifices d'airation naturelle de votre habitation, installez un dispositif d'aération technique (hotte de ventilation technique). Une utilisation intensive et longue de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou un aération plus efficace, par exemple laaugmentant la puissance de lautilisation mécanique si elle existe (unlit d'air minimum de 2 m3/h par kW du puissance gaz est nécessaire).

Exemple: table 60 cm - 4 feuux gaz.

Puissance totale :

$$ 3, 0 + 1, 7 5 + 1, 7 5 + 1, 0 = 7, 5 \mathrm {k W} $$

$$ 7, 5 \mathrm {k W} \times 2 = 1 5 \mathrm {m} 3 / \mathrm {h} \text {d e d e b i t m i n i m u m}. $$

2-2 - RECIPIENTS POUR BRULEURS GAZ :

Diamètre du récipient	Brûleur	Usage
22 à 24 cm	Triple Couronne	Fritures - Ebullition
20 à 22 cm	Rapide	Aliments à saisir
16 à 18 cm	Semi-rapide	Sauce - Réchauffage
10 à 14 cm	Auxiliaire	Mijotage

3.1 ENTRETIEN DE VOTRE APPAREIL

Bougies et injecteurs:

En cas d'encrassement des bougies

A nettoyez-les à l'aide d'une petite brosse à poils durs (non métalliques (3.1.1)

L'injecteur gaz se trouve au centre du brûleur en forme de pot. Veillez à ne pas l'obstruer lors du nettoyage, ce qui perturberait les performances de votre table.

Des grilles et des brûleurs gaz :

Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire. Essuyez soigneusement chaque piece du brûleur avant de réutiliser votre table de cuisson.

Email ou inox :

Pour nettoyer l'émail de la table, utilisez une crème à récurer. Faites briller avec un linge sec.

Ne laisses pas séjourner sur l'email des liquides acides tels que jus de citron, vinaigre, etc..

Pour nettoyer l'inox de la table, utilisez une éponge et de l'eau savonneuse ou un produit du commerce spécial inox.

A L'entretien de votre table de cuisson est facilité si vous l'effectuez avant son fonctionnement. Mettez à zéro toutes les commandes électriques et gaz.

Preferez un nettoyage des éléments de la table à la main plutilot qu'au lavevaisselle.

N'utilisez pas d'éponge gratante pour nettoyer votre table de cuisson.
N'tutilisez pas de nettoyeur vapeur.

• Àprous le nettoyage du brûleur vous devez vous assurer que le couvercle est mis dans son logement approprié.
  La deuxieme coupes de refere ence doivent etre placés sur deux marques de reference sur le bruleur.
• Le couvercle doit être positionné de manière stable et le plancher

4.1 ALLUMAGE DES BRULEURS.

Il n'y a pas d'étincelles lors de l'appui sur les manettes :

• Vérifiez le branchement électrique de votre apparéil.
• Vérifiez la propriété des bougies d'allumage.
• Vérifiez la propriété et le bon assemblage des brûleurs.
• Si la table est bridée sur le plan de travail, vérifie que les pattes de fixation ne sont pas déformées.
• Vérifiez que les bagues d'étanchéité sous les manettes ne sortent pas de leur logement.

4.2 LORS DE L'APPUI SUR UNE MANETTE, IL Y A DES ETINCELLES SUR TOUS LES BRULEURS A LA FOIS.

C'est normal. La fonction allumage est centralisée et commande tous les brûleurs simultanément.

4.3 IL Y A DES ETINCELLES MAIS LE OU LES BRULEURS NE S'ALLUMENT PAS.

• Vérifiez l'ouverture de l'arrivée de gaz.
• Si vous avez du gaz en bouteille ou en citerne, vérifie que celle-ci ne soit pas vide.
• Si vous venez d'installer la table ou de changer la bouteille de gaz, maintenez la manette enforcée en position d'ouverture maximum jusqu'à l'arrivée du gaz dans les brûleurs.
  Assurez-vous que le couvercle est correctement positionné (3.1.2)

4.3 LORS DE L'ALLUMAGE, LES FLAMME S'ALLUMENT PUIS S'ETEIGNENT DES QUE LA MANETTE EST RELACHEE.

• Bien appuyer à fond sur les manettes et maintenez cette pression pendant quelques secondes après l' apparition des flames.
• Vérifiez que les pieces du brûleur sont bien mises en place.
• Vérifiez que les bagues d'étanchéité sous les manettes ne sortent pas de leur logement.
• Evitez les courants d'air violents dans la piece.
• Allumez votre brûleur avant d'y poser votre casserole.

4.5 AU RALENTI, LE BRULEUR S'ETEINT OU BIEN LES FLAMMES RESTENT IMPORTANTES.

• Evitez la correspondance entre le gaz utilisé et les injecteurs installés (voir le repérage des injecteurs dans le chapitre "Changement de gaz"). Rappel: les tables de cuisson sont livrées d'origine en gaz de réseau (gaz naturel).
• Vérifiez le bon réglage des vis au ralenti (voir paragraphe "Changement de gaz").

4.6 LES FLAMMES ONT UN ASPECT IRREGULIER.

• Vérifiez la propriété des brûleurs et des injecteurs situés sous les brûleurs, l'assemblage des brûleurs, etc...

4.7 LORS DE LA CUISSON, LES MANETTE DEVIENNENT CHAULES.

• Utilisez de petites casseroles sur les brûleurs à proximé des manettes.

4 PROBLEMES & SOLUTIONS

• Les grands reçipiens sont à poser sur les plus grands brûleur, les plus éloignés des manettes.

• Bien installer la casserole au centre du brûleur. Elle ne doit pas déborder sur les manettes.

5 ENVIRONNEMENT

RESPECT DE L'ENVIRONNEMENT

Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

Votre apparéil contient également de nombreux matérieliaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les apparéils

usages ne doit pas etre melangés avec d'autres déchets.

Le recyclage des apparèils qu'organiseVote fabricant sera ainsi réalisé dansles meilleures conditions, conformémenta la directive europeenne 2002/96/CE sur les déchets d'équipementsélectriques et électroniques.

Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparciels usagés les plus proches de votre domicile.

Nous vous remercions pour votre collaboration à la protection de l'environnement.

6 SERVICE CONSOMMATEURS

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consulter notre site : www.dedietrich-electromenager.com
nous écrire à l'adresse postale suivante:

Service Consommateurs
DE DIETRICH

5 avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

95060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0892028804

Service 0,50 € / min + prix appel

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros.

RCS Nanterre 801 250 531.

INTERVENTIONS FRANCE.

Les évientuelles interventions sur votre apparéil doivent être effectuées par un professionneliel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre apparéil (référence commerciale, réference service, numéro de série). Ces renseignements figurent sur la plaque signalétique (6.1.1).

Voussouspouceznsoutcacterdu lundi au samedide8h00a20h00au:

0969393434

Service gratuite

• prix appeal

Retrouvez les informations de la marque sur: www.de-dietrich.com

Service Consommateurs 0892 08 88 04

De Dietrich
