3CFIE-4GLSN - Plaque de cuisson FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson mixte (gaz + électrique)
Marque	FAGOR
Modèle	3CFIE-4GLSN
Dimensions (L x P x H)	600 x 530 x 48 mm
Poids net (estimé)	12 kg
Tension nominale	230 V ~ 50 Hz
Puissance totale gaz	5,75 kW (1,0 + 1,75 + 3,0 kW)
Puissance foyer électrique	1,5 kW
Nombre de brûleurs gaz	3
Types de brûleurs	Petit (1,0 kW), Moyen (1,75 kW), Grand (3,0 kW)
Foyer électrique	1 (1,5 kW, radiant)
Sécurité	Dispositif anti-extinction (thermocouple) sur brûleurs gaz
Allumage	Allumage électrique intégré aux manettes
Type de gaz compatible	Gaz naturel G20 (20 mbar) / GPL G30 (butane/propane, 28-30 mbar)
Matériau de la surface	Verre céramique
Nettoyage	Produits doux, raclette pour résidus ; démontage des brûleurs
Réglage injecteurs	Possible pour conversion gaz (injecteurs fournis)
Classe de protection	I
Type d'installation	Encastrable

FOIRE AUX QUESTIONS - 3CFIE-4GLSN FAGOR

Comment allumer un brûleur ?

Appuyez sur la manette correspondante jusqu'à la butée, tournez-la dans le sens inverse des aiguilles d'une montre en position de débit, et maintenez-la enfoncée jusqu'à ce que la flamme apparaisse. Pour les modèles avec sécurité gaz, maintenez la manette enfoncée environ 10 secondes après allumage pour activer le thermocouple.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que les bougies d'allumage et les thermocouples sont propres et secs. Assurez-vous que le gaz est ouvert et que la manette est bien enfoncée. Si rien ne se produit, nettoyez les brûleurs et les injecteurs. En cas de problème persistant, contactez le service autorisé.

Comment nettoyer les brûleurs ?

Retirez les chapeaux et les têtes des brûleurs, faites-les tremper dans de l'eau chaude savonneuse, puis nettoyez-les avec une brosse douce. Utilisez un fil de cuivre fin pour déboucher les trous de flamme. Veillez à ce que les injecteurs soient propres. Séchez soigneusement avant de remonter.

Comment convertir la table pour un autre type de gaz ?

Fermez le robinet de gaz et débranchez l'appareil. Remplacez les injecteurs conformément au tableau fourni (par ex. pour G20 ou G30). Réglez ensuite les robinets pour ajuster la flamme minimum. Cette opération doit être réalisée par un installateur habilité.

Quelle est la distance de sécurité avec la hotte ?

La distance minimale entre la table de cuisson et la hotte aspirante doit être d'au moins 650 mm. Aucun placard ne doit être suspendu directement au-dessus de la table.

Comment vérifier l'étanchéité des raccordements gaz ?

Appliquez une solution d'eau savonneuse sur les connexions. Si des bulles apparaissent, il y a une fuite. Ne jamais utiliser de flamme nue pour cette vérification.

Quel est le diamètre minimum des récipients pour les brûleurs ?

Pour le petit brûleur : Ø 90 mm ; pour le moyen : Ø 120 mm ; pour le grand : Ø 140 mm. Utilisez des récipients à fond plat et sec pour optimiser la cuisson.

Comment régler la flamme minimum ?

Allumez le brûleur, retirez la manette et utilisez un tournevis pour ajuster la vis de réglage (trou A ou B). La flamme doit être bleu-vert d'environ 2-4 mm de haut. Effectuez ce réglage lors d'une basse pression de gaz.

Que faire en cas de fuite de gaz ?

Fermez immédiatement la vanne de gaz ou la bouteille. Aérez la pièce sans utiliser d'appareils électriques. Ne fumez pas et n'allumez pas de flammes. Appelez le service de gaz (GDF) ou le service autorisé.

Comment entretenir la surface en verre céramique ?

Utilisez une raclette spécifique pour enlever les résidus alimentaires. Nettoyez avec un chiffon doux et un produit non abrasif. Évitez les objets tranchants. En cas de sucre fondu, retirez-le immédiatement pour éviter des taches permanentes.

MODE D'EMPLOI 3CFIE-4GLSN FAGOR

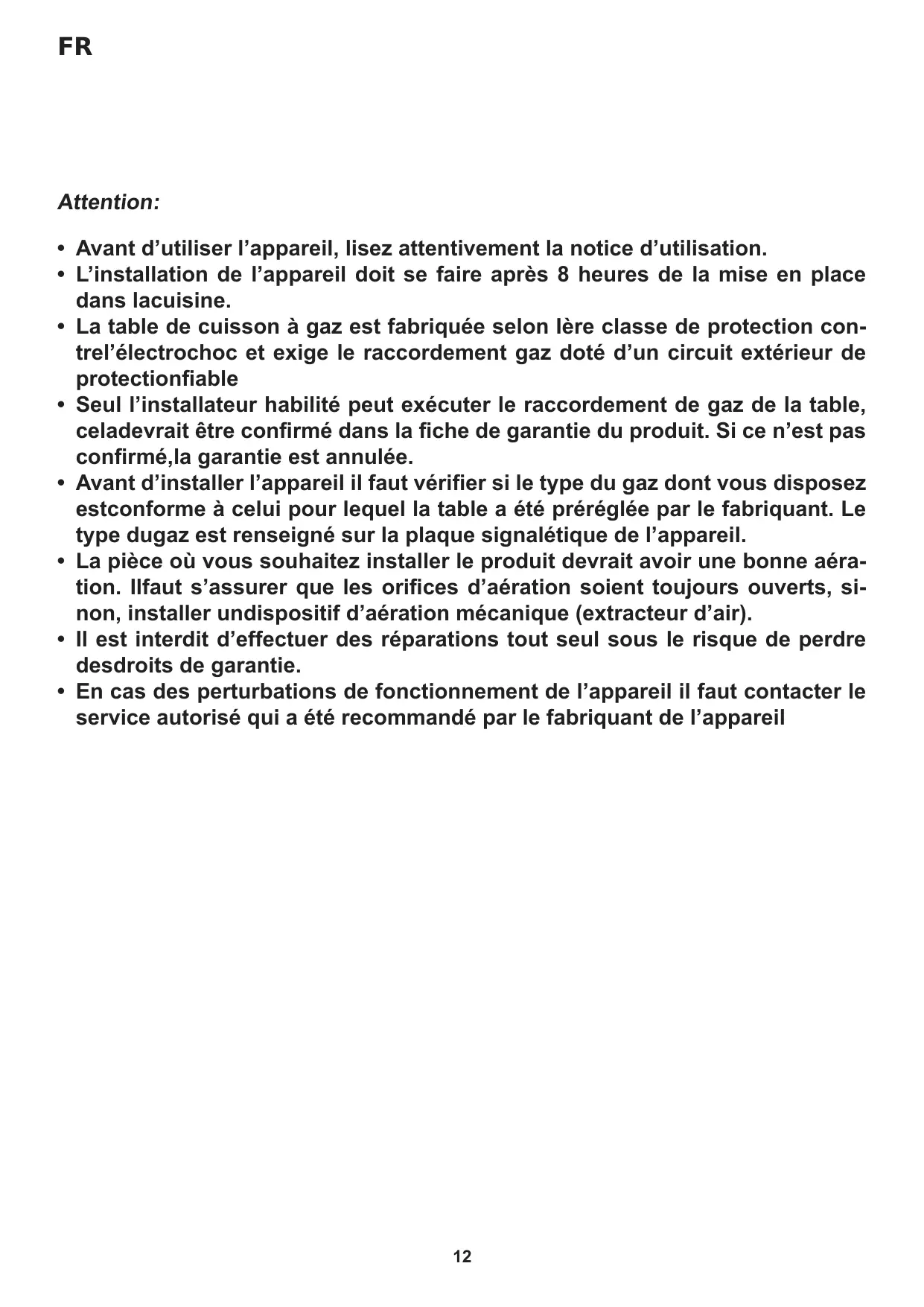

• Avant d'utiliser l'appareil, lisez attentivement la notice d'utilisation.
• L'installation de l'appareil doit se faire après 8 heures de la mise en place dans lacourse.
• La table de cuisson à gaz est fabriquée selon lère classe de protection contrêl'électrochoc et exige le raccordement gaz doté d'un circuit extérieur de protectionfiable
• Seul l'installateur habilité peut exécuter le raccordement de gaz de la table, celàdevrait être confirmé dans la fiche de garantie du produit. Si ce n'est pas confirmé,la garantie est annulée.
• Avant d'instructor l'appareil il faut vérifier si le type du gaz dont vous disposez est conforme à celui pour lequel la table a été prérgée par le fabriquant. Le type dugaz est renseigné sur la plaque signalétique de l'appareil.
• La pierce ou vous souhaitez installer le produit devrait avoir une bonne aération. Ilfait s'assurer que les orifices d'aération soient toujours ouverts, si non, installer undispositif d'aération mécanique (extracteur d'air).
• Il est interdit d'effectuer des réparations tout seul sous le risque de perdre desdroits de garantie.
• En cas des perturbations de fonctionnement de l'appareil il faut contacter le service autorisé qui a été recommandé par le fabriquant de l'appareil

IMPORTANT!

Avant d'instructor et d'utiliser les plaques, veuillez tire attentivement la notice d'emploi. La notice contient des illustrations et les numérodes illustrations correspondant aux numérodes points du texte.

1 IDENTIFICATION

Veuillez comparer les dessins des plaques (A,B), qui se trouvent au début de l'instruction avec l'appareil dont vous avez fait l'acquisition afin de déterminer le type de plaques que vous vous possédez.

2 GÉNÉRALITÉS

2.1 DESTINATION DU PRODUIT

Les tables de cuisson à gaz sont dotées d'un système intégré de commande et sont adaptées à être encastrées dans le plan de travail d'un meuble de la cuisine. Elles sont destinées à la cuisson des denrées alimentaires uniquement dans un lieu d'habitation. L'utilisation des tables pour autres buts est interdite !

2.2 Dimensions de latable [mm]

Type	largeur [mm]	profondeur [mm]	hauteur [mm]
3CFIE-4GLS B	600	530	48
3CFIE-4GLS N	600	530	48
3CFIE-31MLS N	600	530	48

2.3 Tension nominale

1N～230V 50Hz

2.4 esbruleursgaz [pces]

Brûleur petit 1,0 kW

Brûleur moyen 1,75 kW

Brûleur grand 3,0 kW

Foyer électrique 1,5 kW

2.5 Bougies d'allage electrode-etincelles intégrées aux manettes

2.6 Sécurité gaz

Les plaques disposent d'une sécurité anti extinction de flamme.

3 CONSIGNES DE SECURITÉ

L'appareil devrait être utilisé uniquement par les personnes âultes; ne pas laisserles enfants jouer avec la table et faire des manipulations.

• Cet apparéil n'est pas destiné à être utilisé par les enfants ni par les personnes aux capacité.

tés motrices, sensorielles et psychiques limitées, sans connaissance de l'appareil et sans expérience de son utilisation, à moins que l'appareil ne soit utilisé sous surveillance ou conformément au mode d'emploi fourni par les personnes responsables de la sécurité. Il faut veiller à ce que les enfants ne jouent pas avec l'appareil.

• l'appareil devrait être installé selon les règles en vigueur et les consignesprésentées dans la notice d'utilisation. L'appareil ne doit pas être installé à proximate des objetsinflammables p.ex: rideaux, serviettes, etc.
• après le débranchement de l'appareil - les brûleurs, la plaque électrique, les grilleset les récipients avec les alimentés restent chauds encore pendant un certain temps. Il faut faire attention aux enfants et ne pas les laisser s'approcher de la table attoucher aux récipients qui se trouvent dessus.
• les fils de raccordement de l'équipement managerial mécanique utilisé pendant lefonctionnement de l'appareil devraient être éloignés des brûleurs chauds et de laplaque électrique.
• pour enlever les recipients de la table il faut servez-vous des gants de protection.
• Ne pasmettre de recipients deformés ou non stables sur la grille parce qu'ils peuvent renverser et déborder sur les brûleurs ou la plaque.
• ne pas laisser l'appareil avec les brûleurs allumés sans surveillance,URTout pendant la friture parce que le gras chauffé peut prendre feu.
• avant d'enlever des recipiens des brûleurs il faut diminuer le feu ou l'éteindre complètement
• ne pas utiliser l'appareil comme chauffage des pièce
• en cas de fuite de gaz IL FAUT :

-fermerimmédiatementla vaned INSTALLATIONde gazou la bouteille de gaz,
- bien aérer la piece
- appeler assistance GDF

IL EST ALORS INTERDIT de :

• allumer les allumettes, fumer des cigarettes,
• connecter ou déconnecter des appareils électroniques (ex. radio, sonnette, commutateur de l'éclairage) ou mécaniques qui provoquent les étincelles.
• si le gaz qui s'échappe de la vanne endommagée de la bouteille de gaz prend feu,

FR

IL FAUT :

• couvrir la bouteille avec une couverture humide pour la refroidir,
• fermer la vanne de la bouteille

IL EST INTERDIT D'UTILISER UNE BUTEILLE ENDOMMAGEE !!!

• en cas de panne de l'appareil, il faut avertir le service autorisé

IL NE FAUT PAS

• Mettre de gros réciements sur deux brûleurs en même temps

• Utiliser la table dans un endroit où il n'y a pas de bonne ventilation,

• faire des modifications de la table pour un autre type de gaz, faire deschangements d'installation gaz et électrique ; toute modification exposel'utilisateur au danger,
• faire des réparations tout seul-utiliser l'appareil quand le fil ou la prise sont endommages
• laisser de petits enfants s'approcher de la table ainsi que les personnes qui n'ont pas lu cette notice d'utilisation.
• Le fabriquant décline toute responsabilité des blessures eventuelles despersonnes ou des déteriorations des biens matériels resultant de l'utilisationincorrecte de la table de cuisson à gaz, de l'utilisation contraire à sa destinata-tion ou le comportement non conforme à la notice d'utilisation.

INSTALLATION

4.1 CONSIGNES GÉNÉRALES

Le fabriquant decline toute responsabilité en cas des déteriorations apparus lors dunon respect des normes et des règes en vigueur et lors du raccordement de la tablepar une personne non habilitée.

• La cuisine où on va installer le produit devrait complir des exigences définies :

• une cubature appropriée évitant que la charge thermique maximum distribuée par les apparéils de gaz installés dépasse 930 W/m3

• une hauteur minimum de 2,2 m
• une bonne ventilation circuit fermé (au moins 1,5 débit d'air /heure)
• l'entrée d'air assurée (en cas d'absence de la fenêtre) par les trous faits dansles murs extérieurs de la surface min. 0,016 m2

• l'évacuation des combustibles assurée, p.ex. par une cheminée d'un côte minimum 0,14 m

• Pour éviter l'influence négative des courants d'air au fonctionnement des brûleurs, latable ne devrait pas être installée dans l'alignement fenêtre-porte.

• L'appareil devrait être encastré dans le plan de travail à la hauteur qui ne dépassepas 850~mm . Le mur de la cuisine étant en contact avec la table devrait être fait des matières non inflammables (fig.4.1.1)
• Au-dessus de l'appareil il faut laisser l'espace libre pour l'évacuation des fumées dela cuisine ; le mieux c'est installer la hotte aspirant ou évacuant les fumées. La distance entre la hotte et la table devrait être au moins de 650 mm (fig.4.1.2)
• Il est interdit de suspendre les placards directement au-dessus de la table. La distance minimum entre les bords latéraux des placards supérieur devrait etre de 50mm (fig.4.1.2)

4.2 MONTAGE DE LA TABLE DE CUISSON A GAZ

• Avant de procéder au montage il faut vérifier les dimensions de la table et du trou dans le plan de travail dans lequel on va installer la table
• Dans le plan de travail il faut pincer un trou rectangular des dimensions 490 × 560[mm] (fig.4.2.1)
• Enlever du joint sa bande de protection.
• Retourner la table et coller le joint 2 sur tout le pourtour (fig.4.2.1 et 4.2.2)
• Àprous avoir collé le joint,mettre la table dans le trou du plan de travail 1 et appuyerpour bien mettre en contact le joint 2 avec le plan de travail.
• Fixer la table dans le plan de travail 1 par dessous à l'aide des colliers de serrage 3 etdes vis 4 qui se trouvent dans la pochette avec l'équipement supplémentaire.
• Sous le plan de travail on devrait monter une étagère „A" (fig.4.2.3) qui protégera l'utilisateur contre les brûleurs au cas où il touche le dessous de la table chaude. L'étagère doit tre fixée après l'installation de la table dans le plan de travail..

4.3 RACCORDEMENT GAZ

Après avoir monté la table dans les meubles il faut la raccorder à l'installation de gaz interne ou à la bouteille avec le gaz liquide.

Attention:

1. Le raccordement de la table à l'installation gaz devrait être conforme auxréglementations en vigueur.
2. Seule la personne habilitée peut effectuer les opérations liées au raccordement de la table à l'installation de gaz, le réglage des robinets et le remplacementdes injecteurs.
3. Avant de procéder aux opérations de raccordement, le robinet de gaz devrait être fermé!

4. Une mauvaise exécution d'installation peut provoquer un mauvaisfonctionnement et même

5. Le fabriquant décline toute responsabilité en cas de détérioration de l'appareilou de l'installation de gaz dans une piece, qui ont résultat d'un mauvais branchement.

RACCORDEMENT GAZ NATUREL

• Cette table de cuisson est concise pour fonctionner avec le type de gaz et la pression indiqués sur la plaque signalétique. Cette table de cuisson est équipée d'un coude et d'une rondelle de protection (Fig. 4.3.1).
• Le raccordement au système de gaz interne doit être rigide ou effectué à l'aide d'un tuyau métallique flexible.

• Le raccordement au gaz se termine par un robinet de fermeture. Ce robinet de fermeture doit êtreaisément accessible une fois la table de cuisson installée dans le plan de travail.

• Table de cuisson

• Coude
• Rondelle de protection

RACCORDEMENT A LA BOUTEILLE GAZ PROPANE-BUTANE

• il ne faut pas installer l'appareil dans la cave ou dans un autre endroit où le sol estinfévrier au niveau terrain parce que le gaz liquide est plus lourd que l'air ets'accumule au niveau sol.
• L'endetroit de la mise en place de la bouteille devrait ettrefaclementaccessible,enposition verticale et protégée contre le renversement.
• Pour raccorder l'appareil avec la bouteille il faut utiliser un tuyau flexible.
  Pour le raccordement il faut utiliser l'embout gaz liquide avec le joint comme c'estmontré sur le fig.4.3.2
• ÀpRES chaque raccordement de la table à la bouteille de gaz il faut vérifierl'étanchéité côte pression haute c'est-à-dire l'étanchéité de la vanne de la bouteille et la connexion du réducteuravec la bouteille et sonfonctionnement.
• L'étanchéité de toutes lesconnexions de la vanne de labouteille peut être contrôle parlubrification des endroits mentionnés avec une solution d'eau de savon avec unepression normale. L' apparition des bulles d'air indique la fuite de gaz.

Fig.4.3.2

1. Coude
2. Joints
3. Douille
4. Tuyau en cuivre

Attention:

1. Il est inadmissible de vérifier l'étanchéité avec du feu ouvert (ex. allumettesou bougie) ; cela risque de l'explosion !
2. Tous les 6 mois il faut vérifier l'etat du tuyau et l'étanchéité de son raccordement avec les embouts.

4.4 CHANGESMENT DES INJECTEURS

Attention :

1. Avant de changer les injecteurs et de régler des robinets il fautPTRir la prisdu courant de la prise du réseau d'alimentation.
2. Ne pas dévisser l'aiguille entièrement pendant le réglage des robinets

La table est préréglée pour le gaz et pour la pression indiqués sur la plaque signalétiquede l'appareil. En cas de changement de gaz il faut changer les injecteurs et faire le réglage des robinets.

Avant d'executer ces opérations il est obligatoire de :

• fermer le robinet pour couperl'installation de gaz ou la bouteillede la table.
• Fermer tous les robinets de latable-Déconnector la table du réseauélectriqueEnsuite :
• Retirer les chapeaux et les têtes desbrûleurs,
• dévisser les injecteurs qui sont enplace avec la clé à l'œil numéro 7 etmettre les neuves selon le tableau2,
• remonter les têtes et les chapeaux
• faire le réglage des robinets et vérifier l'étanchéité des connexions. fig.4.1.1

REGLAGE DES ROBINETS

Le réglage du robinet gaz consiste à la mise en position de la flamme minimum du robinetdu brûleur.

Pour le faire il faut :

• ouvrir le débit de gaz en tournant la manette et allumer le brûleur concerné,
• mesure position

Tableau 2

Type gaz	Brûleur peti	Brûleur moyen	Brûleur grand	Brûleur tripleco-uronne
2H(G20/20) mbar	X072	Z097	Y118	T135
3B/P-(G30) mbar	050	065	085	095

FR

• la retirer de la tige du robinet,-mettre le tournevis dans le trou „A" ou le trou de la tige „B" (en fonction du type durobinet - fig.4.5.1) et le tourner tout en observant la flamme du bruleur;mettre la flammea la hauteur qui ne permettra pas l'extinction du feu en cas de courant d'air et lors dupassage rapide de la flamme maximum

à la flamme la plus réduite et vice versa ; le réglage est conforme quand le noyau de la flamme prend une forme coniqued'une couleur bleu-verte d'une hauteur environ 2-4 mm
- si dans l'installation de distribution de gaz il y a des changements visibles de la pression de gaz, dans ce cas le réglage de la flamme la plus réduite doit se faire à labasse pression dans l'in-stationation de sorte que le brûleur ne s'éteigne pas pendant l'utilisation normale.
- après avoir reglé les robinets, remonter les manettes et éteindre la flamme.

RACCORDEMENT ÉLECTRIQUE

L'appareil est doté d'un cordon d'alimentation sans prise.

Attention:

1. Seul l'installateur électrique habilité est autorisé à brancher la prise de cou-rant mâle au cordon d'alimentation.
2. L'utilisateur devrait avoir un accès facile à la prise de réseau de l'appareil
3. Surveillez à ce que pendant l'utilisation de la table le cordon d'alimentationne soit pas en contact avec les brûleurs chauds

La table est adaptée à l'alimentation parle courant alternatively de 230V, 50Hz et devrait être branchée à la prise de courant dotéed'un contact de protection correctementconnecté.Le raccordement de la table à la prisesans contact de protection peut provoquer un electrochoc en cas d'endommagementde l'in-stallation électrique de la table.

5 UTILISATION DES BRULEURS

Avant d'allumer le brûleur il faut s'assurer que la manette que l'on souhaite de tourner correspond bien au brûleur que l'on peut allumer.

5.1 REGLES D'EXPLOITATION

UTILISATION DES BRULEURS

• Il ne faut pas-retirer les grilles et placer des reçci-pients directement sur les brûleurs
• Ne pas ouvrir la vanne d'installation gaz ou la vanne de la bouteille sans s'assurerque tous les robinets sont fermés.
• Surveiller que les extrémites des bougies d'allu

mage et des thermocouples soienttoujours propres et sèches ce qui va leur assurer un bon fonctionnement.

• Ne pas toucher aux brûleurs, à la plaque électrique qui reste chaude, aux grilles etaux réçipients.
• Ne pas taper sur les robinets, les brûleurs, la plaque électrique, les bougies d'allumageet les extrémités des thermocouples.
• Ne pas laisser déborder les plats des recipients sur les brûleurs et la plaque électrique.
• En cas des tables avec sécurité gaz, il ne faut pas oublier qu'après avoir allumé legaz il faut rester appuyé sur la manette enforcée environ 10s pour déclencher le système de sécurité.

• Ne pas surcharger les grilles
  Poutiliser les brûleurs d'une façon conforme et economique il faut:

• régler la taille convenable de la flame

• un bon choix des récipients. fig.5.1.1

A-Bougie d'allumage

B-Extrémité du thermocouple

• on peut ouvrir le débit du gaz des brûleurs à l'aide des manettes des robinets de gaz.
• La flamme ne devrait pas dépasser le fond du récipient, elle devrait se repartir sur 2/3 de sa surface. En utilisant les brûleurs de cette façon on économise la consommation du gaz et la flamme ne salit pas de récipient.

• La taille de la flamme dépend de la position de la manette (fig.5.1.2). On utilise la flammemaximum jusqu'au moment de la portée à l'ébullition du repas, pour continuer lacuisson il est préféable d'utiliser la flamme minimum (éconergique). Le réglage de la flamme se fait seulement entre les positions et fig.5.1.2

• brûleur éteint

• flamme pleine (grande)
• flamme petite (éconergique)

ALLUMAGE ET EXTINCTION DES BRULEURS

Allumage des brûleurs

• appuyer sur la manette jusqu'à la butée, tourné dans le sens inverse des aiguillesd'une montre, le régler en position et maintainir la manette appuyée pour faireapparaître la flamme ;
• après l'allumage du gaz, libérer la manette ; le brûleur devrait rester allumé,-après l'allumage du gaz (modèles avec sécurité) maintainir la manette appuyée environ10s pour déclencher le système de sécurité.
• En cas d'extinction de la flamme du brûleur, répéter les opérations encore une fois enmaintenant le brûleur enforcé environ 5s plus long-temps.
• Régler la taille de la flamme souhaitatione

Extinction des brûleurs

• Pour éteindre le brûleur il faut tourner les manéttes des robinets gaz dans le sens desaiguilles d'une montre jusqu'à la position zéro.

Distribution du gaz liquide par la bouteille

Avant d'allumer le premier brûleur il faut ouvrir la vanne de la bouteille gaz, après, procédér comme on l'a décrit avant.En coupant l'alimentation gaz avant d'éteindre le dernier brûleur il faut :

-fermer la vanne de la bouteille de gaz,
- après l'extinction de la flamme fermer le robinet de ce brûleur.

Pendant que la table n'est pas utilisé, la vanne de la bouteille gaz devrait être fermée.

5.2 CHOIX DES RECIPIENTS

FOYERÀ GAZ fig 5.2.1

• les recipients de cuisson posés sur la table de gaz ne devraient pas été trop hauts,la hauteur optime devrait correspondre au 2/3 du diamètre de fond.
• Seulement de propres et secs réciements sont un bon conducteur de la chaleur.
• Pendant la cuisson, les recipients devraient etre couverts par des couvercles ce quiévitera l'accumulation de la quantité excessive des fumées dans la cuisine.

• Diamètres minimum des recipients pour les brûleurs concernés

• pour le brûleur petit Ø 90 mm

• pour le brûleur moyen Ø 120 mm
• pour le brûleur grand Ø 140 mm

FOYERS ÉLECTRIQUES

Veillez à ce que le diamètre duréçipient soit égal ou supérieur à celui-ci du foyer que vous allezutiliser. fig 5.2.2

Le foyer ne doit pas fonctionner sansrécipient.La base du récipient doit être plateet séche.fig.5.2.3

5.3 UTILISATION DES COMMANDES

Les plaques électriques ont 6positions avec des différencespuissances de chauffage.Vouspouvez trouver ci-dessous letableau 3 avec un guide de cespuissances.Pour la mesure en marche,tournez lacommande à gauche ou à droite, comme vous désirez.

Table 3

0	MINIMUM 1 2	3 4	MAXIMUM 5 6
ARRÊTÉ	DOUX	MOYEN	FORT

	Garder au-chaud	Cuire ou rôti-rviande-s,blanche-s,poisson-s,charcuterie	Cuire et rôtir viandesro-uges hachée-s,omelettes
	Préparer dessaues descrèmes	Bouillir des-spommes de-terre,legume-s,soupes	Frière des pommes de-terre.POIS-sons,cuirede pâtes.
		Préparer des-saues	Porter en ébullitiondes quantitésrelativementgrandesd'eau
1.500W.p.Hot	135W 165W	250W 500W	750W 1500W

6

NETTOYAGE ET ENTRETIENT

Attention :

Avant de laver et nettoyer l'appareil, retirez la prise du courant du cordon d'alimentation.

6.1 CONSIGNES GENÉRALES

Pour maintenir l'appareil en bon état technique et pour garder l'aspect esthetique, il fautnetoyer la table régulierement.

• ne pas nettoyer la table et les manettes avec les produits à gross grains susceptibles de rayer les surfaces, les objets tranchants, les éponges métalliques, les produits en poudre et les produits chimiques agressifs.
• Avant de nettoyer la table il faut-retirer les grilles et les éléments des brûleurs
• La surface émaillée du corps des brûleurs doit être nettoyée avec un chiffon ou une éponge mouillée à l'eau chaude et un produit doux, ne pas mouiller trop. Lessalissures importantes peuvent être enlevées à l'aide des produits spécifique pourle nettoyage des cuisines.
• Ne pas laisser entre l'eau sous la table pendant le nettoyage. En plus, il faut surveillera un bon nettoyage de la surface de la table, particulièrement le corps autour desbrûleurs. Cela est essentiel parce que pendant l'exploitation normale de l'appareil, les encrasements qui s'accumulent dans le jeu entre les têtes des brûleurs et lecorps des brûleurs détiroyent la combustion du mélange du gaz.
• Laisser tremper les grilles encrassées à l'eau chaude avec le produit, et ensuite leslaver et les

FR

essuyer à sec.

Nettoyage des tables verre :

• pour enlever les résidus de la nourriture il est préférible d'appliquer une pelle en bois ou une raclette spécifique (fig.6.2.1) en faisant attention de ne pas rayer la sur-face de la table.
• Les objets susceptibles de fondre tels que aluminium ou plastique doivent etreelignes des bruleurs. Si ces objets fondent il faut les enlever immediatement de lasurface de la table (quand ils sont encore chauds). Il faut faire la meme chose si latable est couverte de la nourriture contenant du sucre. Sur la surface de la tablechaude le sucre fond tres vite ce qui par consequent peut faire apparaitre les tache-spermanentes. Le changement de teinte de la table perturbe son bon fonctionnement.
• Àprous avoir lavé la table, on peut utiliser un produit d'entretien p.ex. CERA FIX. fig.6.1.1

6.2 NETTOYAGE DES BRULEURS

Les brûleurs à gaz, les bougies d'allumage et les extrémités des thermocouplesdoivent être nettoyés à chaque fois que la nourriture déborde sur la table, et aussi d'une façon périodique, en enlevant des dépôts et des encrasements.

• Avant de nettoyer les bruleurs il fautretirer les chapeaux 1 et les têtes 2 (fig.6.1.1), les laisser tremper à l'eauchaude avec le produit, ensuite laverchaque piece séparément.
• On peut laver le chapeau à l'aide d'une éponge ou d'une brosse douce, la tête –avec une Brosse plastique ou une Brossemétallique douce. Pour déboucher lestrous du passage de flammes on peututiliser un filt en acier. Avec avoir lavé ilfaut vérifier si les trous de passage de flammes sont bien dégagés.
  Le corps du brûleur doit être toujours propre, particulièrement prés desinsecteurs. L'encrassement desinsecteurs 3 (fig.6.2.1) peut finalement lesboucher, et par conséquent la flammedes brûleurs sera faible ou disparaîtrecomplètement. Pour nettoyer lesinsecteurs il faut les nettoyer avec unpineau trempe dans le dissolvent (fig.6.2.2)
• Bien essuyer des brûleurs propres etsecs, parce que s'ils sont humides ils peuvent ne pas allumer le gaz ouprovoquer sa mauvaise combustion. ÀpRES avoir essuyé, il faut remonter lessellements des brûleurs se-lon l'ordrecontraire à l'ordre du démontage. Il fautéviter à détruire les bougies d'allumageet les extrémités des thermocouples. fig 6.2.3

6.3 Nettoyez le plus vite possible les foyersélectriques à l'eau et au savon. Ensuite,chauffez légèremente le foyer et frottez-le avecdu papier journal. fig.6.3.1

7 PERTURBATIONS DU FONCTIONNEMENT DE LA TABLE

• Pendant l'utilisation de la table peut avoir lieu des perturbations de sonfonctionnement. Certaines petites pannes peuvent etre réparées par l'utiliseurd'après les consignes décrites dans le tableau 4.
• Durant la période de garantie, toutes les réparations sauf celles qui ont étémentionnées ci-dessous, devraient être effectuées par le Service habilité.
• Àpres l'expiration de la période de garantie, l'utilisateur devrait demander le service de faire les révisions périodiques de l'appareil

Constat	Causes	Comment procédér
Le brûleurn'allume pasle gaz	Obstruction des trousde flamme dans lebrûleur	- fermer les robinets des brûleurs - fermer le robinet pour couper l'installation devant la table - aérer la pièce - retirer les éléments du brûleur et les nettoyer, enregardant si les trous de flamme sont dégagés - remonter correctement tous les éléments du brûleur etressayer d'allumer
	L'injecteur du brûleurbouché (débordé)	- retirer tous les éléments du brûleur, - nettoyer l'injecteur et déboucher évientuèlement avec unfilet fin en cuivre (il est interdit d'utiliser le filet en acier etélargir le trou)
La bougie'd'allumagen'allume pas legaz (il n'y a pasdétincelles)	Disjonction du cirouitd'installationélectrique	- vérifier le fusible de l'installation interne, s'il est brûlé, ilfaut le changer.
	Brûleurs et/ou bougie'd'allumage	- nettoyer et bien secher les brûleurs et les bougiesd'allumage

Attention:

1. Si, après avoir effectué les opérations enumerées, l'appareil ne fonctionnepas, il faut avertir le service autorisé le plus proche.
2. Il ne faut pas utiliser la table endommagée avant qu'elle ne soit pas réparéepar le personnel de service qualifié.
3. En cas d'un arrêt prolongé du fonctionnement de l'appareil il faut bien nettoyeret fermer le robinet avant la table etPTRir la prise du cordon d'alimentationde la prise de courant

8 PROTECTION DE L'ENVIRONNEMENT

Cet appeareil porte le symbole d'interdiction de jeter des déchets dans le conteneur public conformément à la DirectiveEuropéenne2002/96/EC.

Ce marquage informe qu'après la période d'utilisation, l'appareil ne peut pas etre mis en place avec d'autres déchets venant de lieu d'habitation.L'utilisateur est obligé de le porter aux unites charges de la collecte de I'équipement électrique et électronique consommé.

Une attide appropriée à l'égard de l'équipement électrique et electronique consommé contribue à éviter les consquence nocives pour la santé desgens et pour l'environnemen naturel qui peuvent résultat du stockage et du traitement non approprié de ces appareils.
