MODE D'EMPLOI 69204 U 00 LOEWE
Nous vous remercions
d'avoir choisi un produit Loewe. Nous sommes ravis que vous soyez notre nouveau client.
Avec le nom Loewe, nous allions les plus haute exigences en matière de technique, d'esthétique et de convivialité.
Ceci vaut de la même manière pour les téléviseurs, les lecteurs DVD, les magnétoscopes, les apparèils audio et les accessoires.
Pourtant, ni la technique ni l'esthétique ne sont des buts en soi, mais doivent au contraire offrir à nos clients le plaisir maximum pour l'oeil et pour l'oreille.
En ce qui concerne l'esthetique, nous ne nous sommes pas non plus laissés guider par les tendances éphémères de la mode. En effet, vous avez acquis un appeareil de haute qualité et dont vous voulez également profiter demain et après-demain.
Le haut-parleur Loewe Stand Speaker Slim ID est conçu pour les téléviseurs à écran plat Loewe ainsi que les systèmes audio Loewe.
Le système audio est ainsi modulable, allant d'un simple ensemble stéreo à une solution de son surround de pointe avec quatre haut-parleurs Loewe Stand Speaker Slim ID et un caisson de basse Loewe Subwoofer Highline.
Le Loewe Stand Speaker Slim ID offre une qualité de son hors du commun et un rendu musical d'une grande pureté. Ceci grâce à une technique spéciale utilisant des membranes très fines.
Contenu de la livraison
Loewe Stand Speaker Slim ID, Ref. 69204B10, 69204L10, 69204U10.
- 1x Loewe Stand Speaker Slim ID à droite
- 1x Loewe Stand Speaker Slim ID à gauche
- 2x Câble du haut-parleur (6 m)
- 2x Fiche secteur
Mode d'emploi
Accessoires
Éléments d'habillage encastrables
Veuillez vous renseigner auprès de votre revendeur sur les éléments d'habillage encastrables disponibles pour la partie supérieure du haut-parleur.
Bienvenue
Elimination des déchets
Emballage et carton
Vouaveschoisi un produit de technique de très haute qualite et de longue durée. Pour l'élimination de I'emballage, nous avons, selon les décrets nationaux, pris en charge les frais demandés par des entreprises de récepération qui viennent chercher I'emballage chez le revendeur. Nous vous conseillons cependant de conserver le carton original et les materiaux d'emballage api n que I'appareil soit bien protégé en cas de nécessité de transport.
L'appareil
Attention : La Directive européenne 2002/96/UE règlemente la reprise, le traitement et le recyclage corrects des appareils électroniques usages. C'est pourquoi les appareils électroniques usages doivent être éliminés de manière séparée des autres. Lors de son élimination, ne pas jeter l'appareil dans les poubelles normales !
Voupez déposeraire ancien appareil gratuite dans l'une des déchetteries indiquées, voire chez votre revende spécialise, si vous achetez un apparéil neuf similaire. Pour de plus amples informations concernant le retour (également pour les pays qui ne sont pas membres de l'UE), adressez-vous à votre administration compétente.
Nettoyage
Il peut arriver que l'empreinte des matériaux d'emballage apparaissé sur la surface du haut-parleur. Il ne s'agit pas là d'un endommagement de la surface. Ces empreintes peuvent être effacées très facilement à l'aide d'un chiffon doux (par ex. en microfibres) improugné d'eau additionnée de produit vaiselle.
Nettoyez la surface en aluminium du système de haut-parleurs Individual Sound uniquement avec un chiffon doux, propre et légarement humide (sans produit abrasif).
En raison de la charge electrostatique, de la poussière peut se déposer sur le dessus des haut-parleurs. Vous pouvez eventulement l'aspirer avec précaution au moyen d'un aspirateur.
Pour votre sécurité
Pour votre sécurité et afin de prévenir tout endommagement inutile de l'appareil, veuillez dire et respecter les instructions de sécurité suivantes :
-
Voiture système de haut-parleurs Individual Sound est conçu uniquement pour la lecture de signaux sonores.
-
Eteignez impératifement votre installation (haut-parleurs Individual Sound, téléviseur et autres composants évientuelles raccordés) avant de brancher ou débrancher d'autres apparéils.
- Ne laissez pas le système de haut-parleurs Individual Sound fonctionner sans surveillance. Débranchez la fiche secteur en cas d'absence prolongée.
Protégez votre système de haut-parleurs Individual Sound de ...
- de l'humidité, pluie, projections d'eau ou rosée
des coups et des contraintes mécaniques
des champes magnétiques et électriques - des puissances électriques supérieures à celles indiquées
- du froid, de la chaleur, des rayons directs du soleil et des fortes variations de température
- de la poussière
des protections empêchant la ventilation - particulièrement au verso - de toute intervention sur l'intérieur de l'appareil
Ne posez pas d'objets replis de liquide sur l'appareil.
Pour éviter la propagation d'un incendie, toutes bougies ou autres flammes nues doivent être maintainues à l'écart de l'appareil.
Ne piquez pas la protection en tissu de la membrane electrostatique avec des objets coupants.
Votre système de haut-parleurs Individual Sound a ete concu exclusivement pour une utilisation dans le cadre domestique. La garantie ne sera accorded que dans le cadre de cette utilisation conforme.
AVERTISSEMENT: POUR EVITER TOUT RISQUE D'ELECTROCUTION, NE RETIREZ PAS LES COUVERCLES DE PROTECTION. LE CORPS DE L'APPAREIL NE CONTIENT AUCUN COMPOSANT SUSCEPTIBLE D'ETRE REPARE PAR L'UTILISATEUR. FAITES EFFECTUER LES TRAVAUX DE REPARATION PAR UN CONCESSIONNAIRE LOWE.
AVERTISSEMENT : UTILISEZ EXCLUSIVEMENT LA FICHE SECTEUR D'ORIGINE.
AVERTISSEMENT: LE HAUT-PARLEUR GENERE DU COURANT A HAUTE TENSION. POUR EVITER TOUT RISQUE D' ELECTROCUTION, ASSUREZ-VOUS QUE LE HAUT-PARLEUR EST PROTEGE DE L'HUMIDITE ET DES EVENTUELS DOMMAGES.
Si vous déplacez votre système de haut-parleurs Individual Sound d'un endroit froid à un endroit chaud, laissez-le reposer environ une heures en raison de l'eventuelle formation de condensation. Allumez-le seulement lorsqu'il a atteint la température ambiente. Vous évitez ainsi des dommages sérieux sur les composants.
Montage du système de haut-parleurs Individual Sound
Généralités
Attention : LA SURFACE EN ALUMINIUM DU Loewe Stand Speaker Slim ID EST PARTICULIERÉMENT SENSIBLE AUX RAYURES ET CHOCS. EVITEZ TOUT CONTACT AVEC DES OBJECTS AUX ARÉTÉS TRANCHANTES. NE POSEZ AUCUN VASE NI BOUGIE OU AUTRES OBJECTS SUR LE SUBWOOFER.
Attention: NE BRANCHER PAS LE Loewe Stand Speaker Slim ID SUR UNE SORTIE AMPLIFICATEUR QUI EMET DES FREQUENCES ≤ 150 HZ AFIN D'EVITER TOUS DOMMAGES SUR LES HAUT-PARLEURS.
- Placez le haut-parleur sur un support stable et horizontal.
- Pour le transport du haut-parleur, tenez-le par le cote et au niveau de la plaque de socle. Si des pris apparaisent sur l'entoilage, lissez-les soigneusement du plat de la main.
- Retirez avec précaution le film protecteur de l'élement d'habillage encastrable de la partie supérieure.
- Assurez-vous que les haut-parleurs soient constitués d'un composant gauche et d'un composant droit. Le marquage correspondant se trouve sur la plaque signalétique située au bas du haut-parleur.
- N'installez pas le haut-parleur à proximé d'une puissant source de chaleur et ne l'exposez pas au rayonnement direct du soleil.
- En cas d'orage, débranchez la fiche secteur. Les surtensions causées par les coupes de foudre peuvent endommager l'appareil.
- En cas d'absence prolongée, débranche la fiche secteur.
- La fiche secteur doit être facilement accessible pour que l'appareil puisse être débranché du secteur à tout moment.
- Installlez les câbles des haut-parleurs et de l'alimentation de façon à ne pas les endommager. Le cable d'alimentation ne doit pas être plié ou posé sur un rebord coupant ni se trouver dans un passage ou être exposé à des substances chimiques ; ceci est valable pour l'ensemble de l'installation. Un cable d'alimentation dont l'isolation est endommagée peut entraîner des chocs électriques et représenté un danger d'incendie. Remplacez alors le bloc d'alimentation par une nouvelle piece d'origine.
Principé de fonctionnement
L'élément haut-parleur utilisé est un haut-parleur electrostatique inversé à émission bipolaire et gamme d'augus additionnelle, commandé par une électronique haute tension spécifique adaptée.
Du fait de l'agencement inversé et de la commande des stators et de la membrane, le degré d'efficacité est double par rapport aux haut-parleurs electrostatiques conventionnels. Grace à l'émission du son sur toute la surface, le volume sonore dessenti reste quasi identique à une distance d'écoute de 1 - 6 m.
La combinaison de projecteurs sonores plats et du fonctionnement bipolaire permet de se rapprocher au maximum de la propagation naturelle du son des instruments et bruits originaux.
Grçá à cette technique, on perçoit très largement le naturel des bruits enregistrés.
Un élargissement de l'angle d'émission a été obtenu à l'aide d'un ensemble d'aius supplémentaire asymétrique, pour offrir simultanément à plusieurs auditeurs un prise d'écoute uniforme. C'est pour cette raison que les haut-parleurs gauche et droit sont différents.
Ce concept acoustique innovant n'a été rendu possible que par l'utilisation de nouveaux matériaux, de finitions, de processus de production et de circuits électroniques.
L'objetif de cet effort technique est de satisfaire les exigences acoustiques les plus élevées et de réproduire discrètement le naturel de l'original de manière correspondante dans votre piece d'habitation.
Agencement optimal
Notez que, de par son principe de construction, le haut-parleur Loewe Stand Speaker Slim ID envoié le son par l'avant et l'arrière.
La distance par rapport aux murs (derrière et à droite/gauche) doit donc être similaire pour que le son se propage de façon optimale dans la pierce.
En outre, la propagation sonore répond à une caractéristique directive. C'est pourquoit il est recommandé d'agencer les haut-parleurs de façon à ce qu'ils correspondent à votre position d'écoute préféree (page 18).
Mise en place

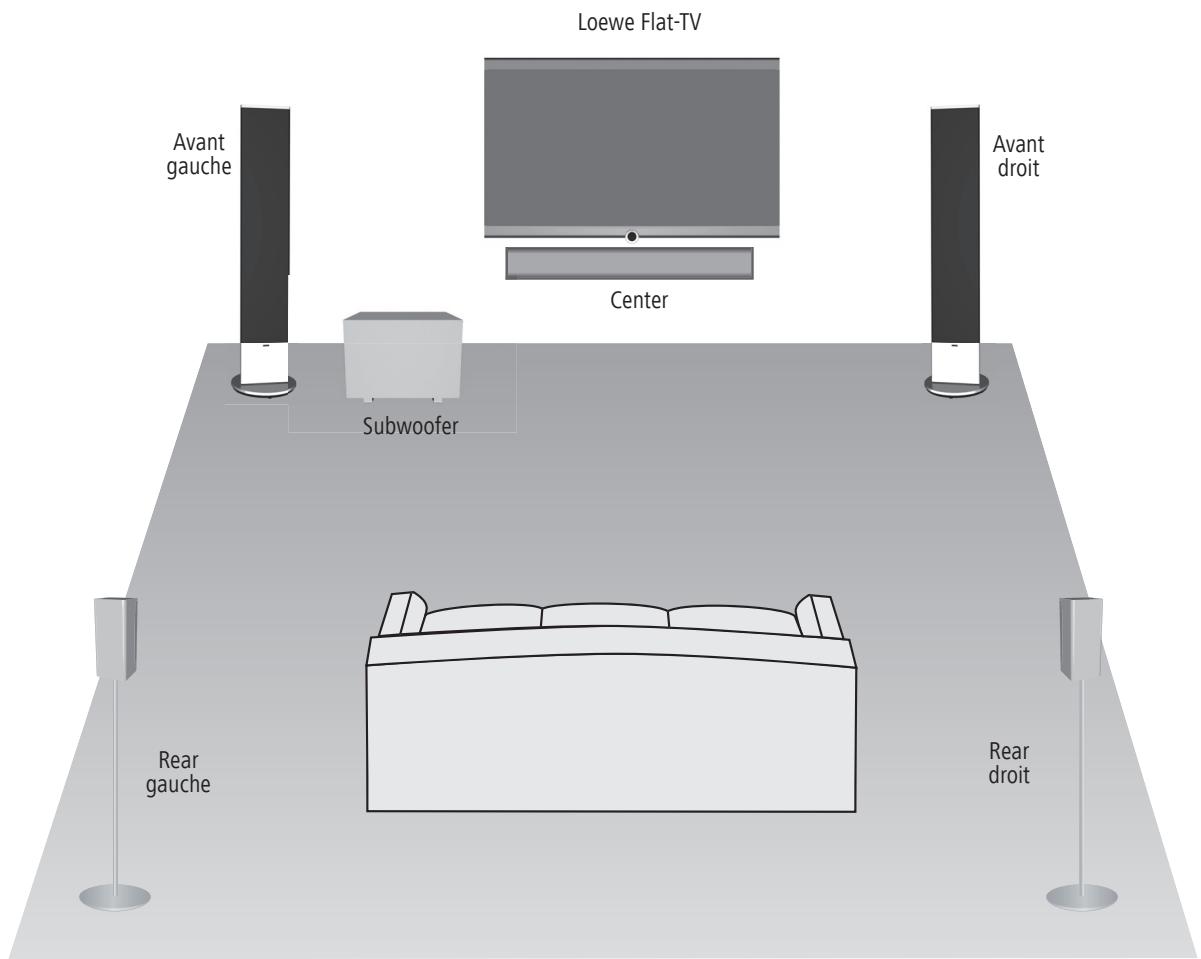

Proposition de disposition
Le raccordement

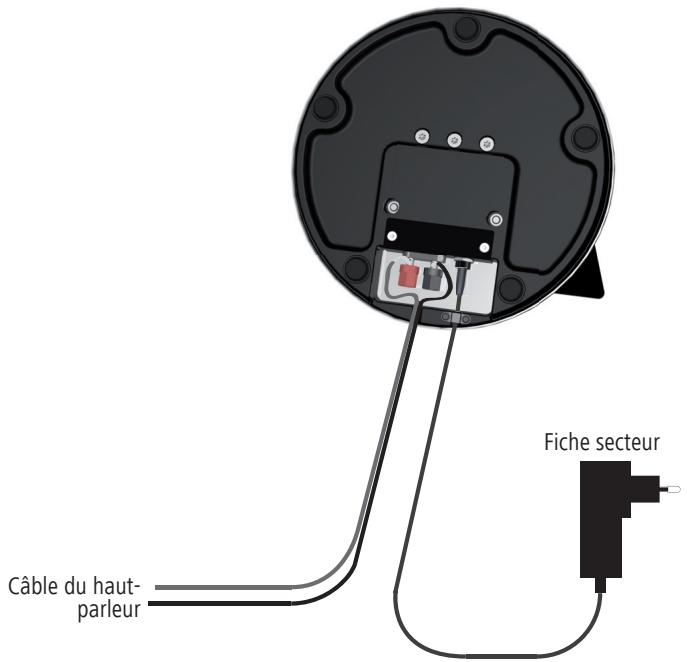

Connexion du haut-parleur à la source audio
Branchez le cable du haut-parleur au bas de ce dernier. L'un des deux brins du cable est noir. Connectez ce brin à la borne à vis noire de votre amplificateur, resp. de votre sortie source, ainsi qu'à la borne à vis noire du haut-parleur.
Dévissez la fermeture à vis de la borne de quelques tours, dans le sens inverse des aiguilles d'une montre. Faites passer l'extrémité du brin dans la borne à vis et vissez-la dans le sens des aiguilles d'une montre.
Reliez les conducteurs ne portantaucunmarquageaux bornes rouges.
Lors du raccordement, faites attention au marquage des haut-parleurs gauche et droit.

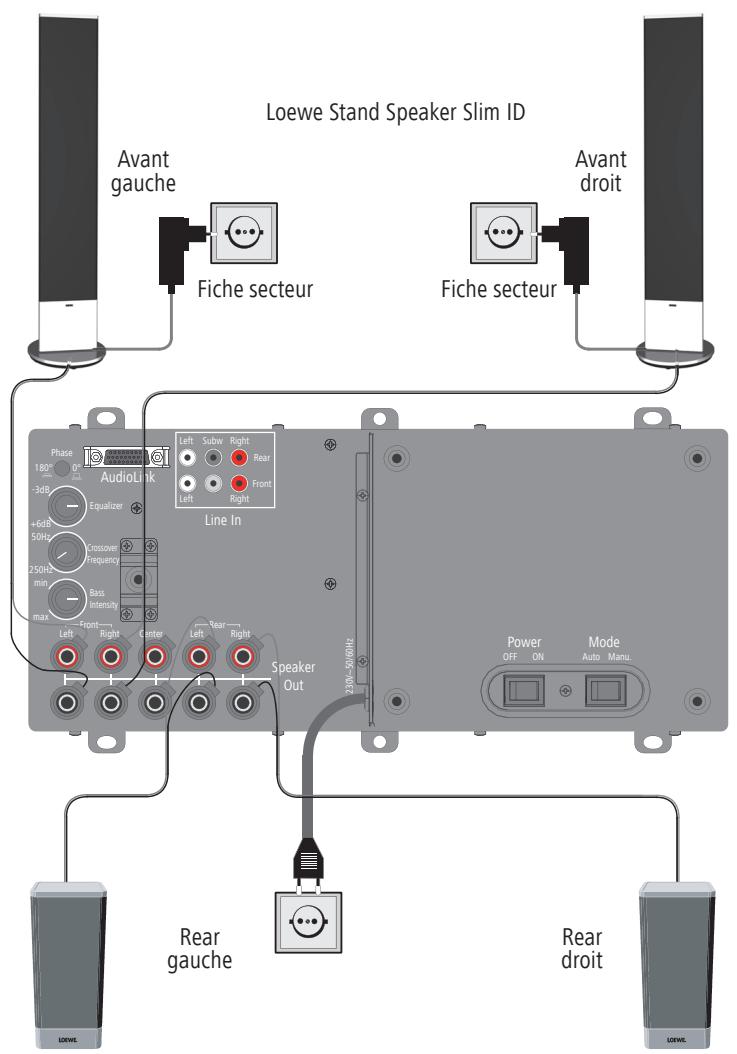

Raccordement du haut-parleur au secteur
Insérez la fiche située à l'extrémité du cable d'alimentation dans la prise correspondante au bas du haut-parleur.
Protégez le cable contre tout débranchement involontaire avec la décharge de traction prévue.
Insérez les fiches secteur des deux haut-parleurs dans une prise secteur 220-240 V 50/60 Hz CA.
Caracteristiques techniques
Loewe Stand Speaker Slim ID
| Dimensions en cm (L x H x P) | 26 x 122,5 x 26 |
| Poids en kg | 10 |
| Principe | électrostat |
| Alimentation électricque | 220 - 240 Volt; 50/60 Hz |
| Puisance d'amplification recommandede | 50 - 150 Watt |
| Charge admissible max. du haut-parleur | 200 Watt |
| Puisance absorbée par le bloc d'alimentation | 1,5 Watt |
| Puisance consommée en veille | < 0,5 Watt |
| Plage de transmission | 150 Hz - 40 kHz - 3dB |
| Pression acoustique (1W @ 3m) | 82,5 dB |
| Impédance | 10 - 4 Ohm |
