MODE D'EMPLOI EXD5C61VIPRO 15JVIN LA GERMANIA

Cette notice n'est valable que dans les pays de destination dont les sigles figurent sur la couverture et sur l'étiquette de la cuisinière.

Le fabricant décline toute responsabilité en cas de dommages à des personnes ou à des biens provoqués par une mauvaise installation ou un usage impropre de la cuisinière.

Le fabricant ne saurait être retenu responsable des inexactitudes éventuelles dues à des erreurs d'impression ou de transcription, contenues dans cette notice. Les dessins sont purement indicatifs. Le fabricant se réserve le droit d'apporter les modifications qu'il jugera utiles à tout moment et sans préavis, mais sans modifier les caractéristiques essentielles de sécurité et de fonctionnement.

INDEX :

INFORMATIONS DESTINEES A L'INSTALLATEUR....4

INSTALLATION DE LA CUISINIERE....4

CONSEILS IMPORTANTS SUR L'INSTALLATION DE LA CUISINIERE 4

VENTILATION DE LA PIECE....4

EMPLACEMENT ET AERATION 4

INSTRUCTIONS D'INSTALLATION DU SOCLE (seulement sur quelques modèles) 4

INSTRUCTIONS D'INSTALLATION DU DOSSERET 4

REGLEMENT D'INSTALLATION DE LA PROTECTION FRONTALE DE LA TABLE DE TRAVAIL .... 4

ET DE LA POIGNEE FOUR 4

INSTRUCTIONS D'INSTALLATION DU DISPOSITIF DE STABILITE ANTIBASCULEMENT....5

RACCORDEMENT DE L'APPAREIL AU RESEAU DE DISTRIBUTION DU GAZ 5

ADAPTATION AUX DIFFERENTS TYPES DE GAZ....5

CHANGEMENT DES INJECTEURS POUR FONCTIONNER AVEC UN AUTRE TYPE DE GAZ : 5

DESCRIPTION DES PLANS DE CUISSON : 8

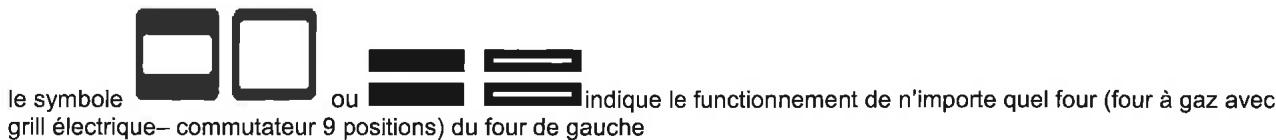

DESCRIPTION PANNEAU DE CONTROLE....8

UTILISATION DES BRULEURS 9

UTILISATION DU FOUR A GAZ ( four de gauche)....9

UTILISATION DU COMMUTATEUR 2+0(fig.33-34) ( four de gauche)....11

UTILISATION DU THERMOSTAT ELECTRIQUE ( four de gauche)....11

UTILISATION DU COMMUTATEUR 9+0 ( four de gauche)....11

UTILISATION DU THERMOSTAT AVEC COMMUTATEUR EN SERIE (four de droite) 12

UTILISATION DU FOUR ELECTRIQUE A CONVECTION NATURELLE 12

UTILISATION DU FOUR ELECTRIQUE VENTILE ( four de gauche) ...... 13

UTILISATION DU GRILL ELECTRIQUE STATIQUE....14

UTILISATION DU GRILL ELECTRIQUE VENTILE ( four de gauche)....14

UTILISATION DU THERMOMÈTRE (fig.39) 14

UTILISATION DU FOUR AUTONETTOYANT 15

NETTOYAGE DE L'APPAREIL 15

CET APPAREIL A ETE CONCU POUR UN USAGE DOMESTIQUE.

Cet appareil est conforme à la directive européenne 2002/95/CE

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

Poids Net : 80 Kg.

Informations sur la sécurité

□ Veuillez lire attentivement ce manuel pour une utilisation sûre et efficace de l'appareil.
Assurez-vous de bien conserver ces instructions d'utilisation et de montage afin d'être à même de les confier à un éventuel prochain propriétaire.
□ Les schémas présentés dans ce manuel sont purement donnés à titre indicatif.
L'appareil est destiné uniquement à un usage domestique.
L'appareil ne doit être utilisé qu'à des fins de cuisson et non pas pour réchauffer, par exemple, une pièce.
Conformément aux lois en vigueur, l'installation de l'appareil, le changement de type de gaz ou autres réglages internes à l'appareil doivent être effectués exclusivement par du personnel autorisé.
□ Avant de faire installer votre cuisinière à usage domestique, veuillez vérifier que les dimensions correspondent à l'emplacement choisi.
Si sous l'appareil se trouve un tiroir, assurez-vous que celui-ci ne contient pas d'objets sensibles à la chaleur ou facilement combustibles, comme par exemple des bombes aérosol ou de la cire à chaussures. Utilisez uniquement des tiroirs pouvant résister à la chaleur.
Pour toute opération de maintenance, rappelez-vous de débrancher l'appareil. Pour ce faire, veuillez débrancher la prise de courant ou actionner le fusible correspondant. Fermez le gaz.
□ Ne reliez pas cet appareil à un dispositif d'évacuation de produits de combustion.
En cas de présence d'autres appareils électriques dans les environs, assurez-vous que leurs câbles n'entrent pas en contact avec le plan de cuisson chaud.
Nettoyez soigneusement l'appareil ainsi que les accessoires avant de les utiliser pour la première fois. Cette opération éliminera en effet toute odeur « de neuf » et une éventuelle saleté.
- Ôtez l'emballage et éliminez-le conformément à la loi en vigueur. Les emballages doivent être gardés hors de la portée des enfants.
□ Surveillez toujours l'appareil lorsqu'il est en marche.
Faites très attention lors de la cuisson puisque les surfaces de cuisson deviennent extrêmement chaudes. Les enfants doivent toujours être tenus à l'écart de l'appareil.
La graisse et l'huile très chaudes peuvent s'enflammer facilement. Si vous vous en servez pour cuisiner, surveillez toujours vos poêles.
ATTENTION ! Si une poêle contenant de l'huile ou de la graisse venait à prendre feu, ne versez surtout pas d'eau à l'intérieur : cela pourrait en effet provoquer d'importantes brûlures. Couvrez-la plutôt avec un torchon mouillé pour éteindre le feu et débranchez l'appareil.
N'utilisez jamais un appareil qui présente un dysfonctionnement.
En cas de dysfonctionnement, débranchez l'arrivée de gaz et d'électricité et appelez notre service d'assistance technique.
Placez les casseroles toujours bien au centre des feux et jamais directement dessus.
□ Ne posez jamais des poêles ou des casseroles en équilibre instable sur le plan de cuisson ou sur les feux : elles pourraient se renverser.
N'utilisez pas l'appareil sans casseroles ni poêles. Assurez-vous que tous les composants des brûleurs ont été montés correctement.
□ Ne réchauffez jamais des poêles ou des casseroles vides qui augmenteraient la chaleur.
□ Baissez toujours la flamme au minimum à chaque fois que vous déplacez une poêle ou une casserole même pendant quelques instants seulement. De cette manière vous pourrez réduire le risque de brûlures si vous vous trouvez à côté des flammes. De plus, cela représente des économies et une pollution moindre.
Utilisez, si possible, des poêles et des casseroles ayant un fond épais, car la chaleur se trouve mieux distribuée, la flamme n'en est que mieux utilisée et l'économie est garantie.
Evitez le plus possible d'utiliser les Wok ou des casseroles d'un diamètre supérieur à 28 cm.
Si un robinet de gaz venait à se bloquer, évitez de forcer. Appelez immédiatement notre assistance technique.
□ Ne nettoyez pas l'appareil à l'aide de machines fonctionnant à la vapeur ou de nettoyeurs à pression : Il existe un risque de court-circuit !
Si l'appareil est installé sous une hotte aspirante, assurez-vous que lors du fonctionnement des casseroles se trouvent bien sur les feux allumés. Une flamme libre peut en effet endommager la hotte aspirante à cause de la chaleur produite, mais il se peut aussi que les résidus de graisse présents dans le filtre s'enflamment. Veillez à ce que la ventilation soit suffisante lorsque la hotte est en fonction.
L'utilisation d'une cuisinière à gaz produit de la chaleur et de l'humidité dans la pièce où elle se trouve. Assurez-vous que l'aération est suffisante et que les ouvertures pour la ventilation naturelle ne sont pas obstruées.
L'utilisation de plusieurs ou de tous les feux pendant un temps prolongé peur requérir une ventilation supplémentaire comme par exemple l'ouverture d'une fenêtre ou d'une porte et/ou que la hotte possède une capacité d'aspiration supérieure.
Assurez-vous que l'appareil n'est pas exposé à des courants d'air pouvant éteindre les flammes.
En tant qu'utilisateur, vous êtes responsables de la maintenance et de l'utilisation domestique correcte.

INFORMATIONS DESTINEES A L'INSTALLATEUR

L'installation, les réglages, les transformations et les opérations d'entretien décrites dans ce chapitre doivent être effectués exclusivement par un personnel qualifié. Une mauvaise installation peut provoquer des dégâts à des personnes, animaux ou biens, pour lesquels le fabricant décline toute responsabilité. Tout au long de leur activité, les dispositifs de sécurité ou de réglage automatique des appareils ne pourront être modifiés que par le fabricant ou par le revendeur dûment autorisé.

INSTALLATION DE LA CUISINIERE

Après avoir déballé les différentes pièces, s'assurer que la cuisinière est en bon état. Ne pas utiliser la cuisinière en cas de doutes sur son état, et s'adresser à un personnel qualifié.

Les composants de l'emballage (polystyrène expansé, sachets, cartons, clous) doivent être tenus hors de la portée des enfants, car ils représentent des sources de danger.

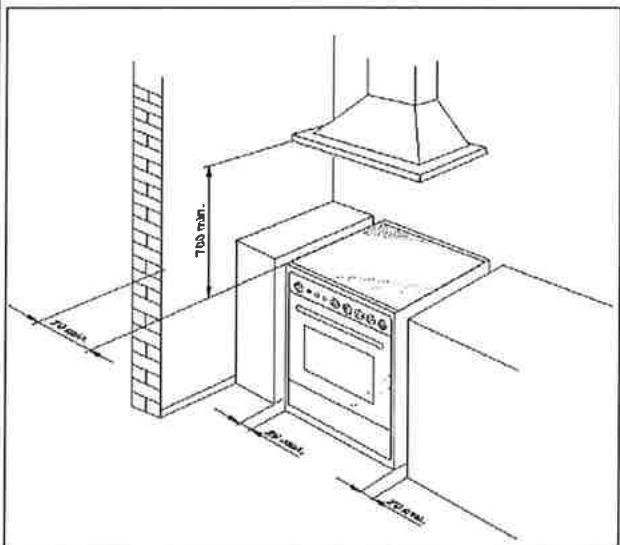

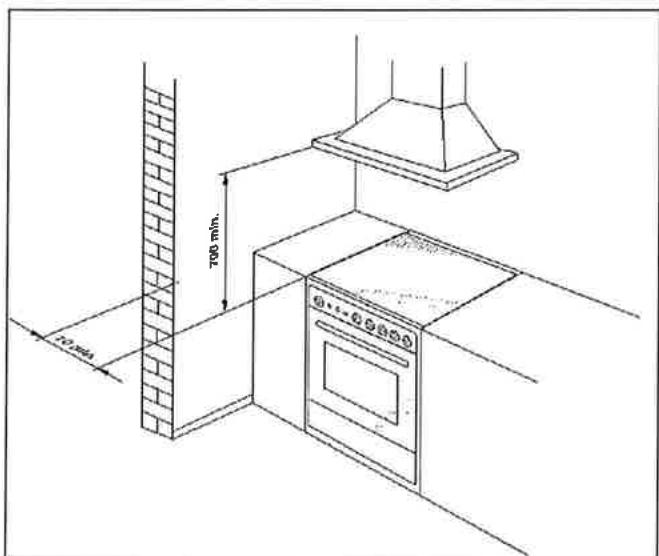

La cuisinière peut être installée isolément, contre une cloison à une distance minimale de 20 mm (Fig. 2) ou encastrée entre deux cloisons (Fig. 1). Une seule cloison latérale qui couvre la hauteur du plan de travail est possible, mais la distance minimum entre la cloison et le bord de la cuisinière doit être de 70 mm (Fig. 2).

Le matériau des cloisons des meubles adjacents et de la cloison située derrière la cuisinière doit être en mesure de résister à une température de 65 K.

L'appareil peut aussi bien être installé comme classe 1 que comme classe 2 sous-classe 1.

ATTENTION ! si l'appareil est installé comme classe 2 sous-classe 1, utiliser exclusivement des tuyaux flexibles conformes à la législation en vigueur pour le raccordement au réseau de distribution du gaz.

CONSEILS IMPORTANTS SUR L'INSTALLATION DE LA CUISINIERE

Cette cuisinière peut être installée de différentes façons : isolément, entre deux meubles de cuisine ou entre un meuble et un mur. L'installation de la cuisinière doit se conformer à la législation en vigueur dans le pays d'utilisation. Cet appareil n'est pas relié à des dispositifs d'évacuation des produits de combustion. Les indications ci-dessous concernant l'aération et la ventilation de la pièce doivent être observées scrupuleusement. La distance minimale entre la cuisinère et les meubles situés éventuellement au-dessus d'elle doit être de 700 mm.

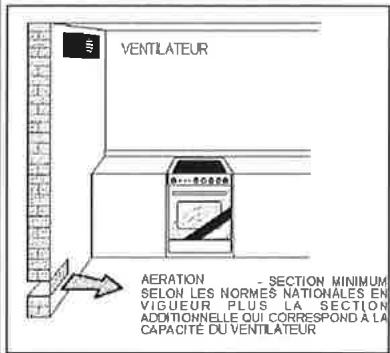

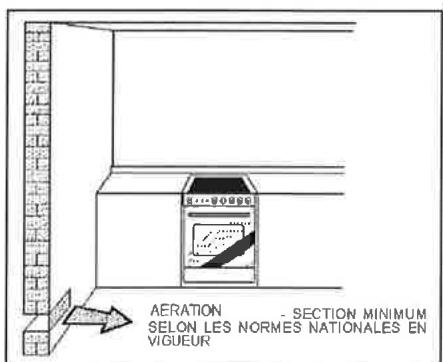

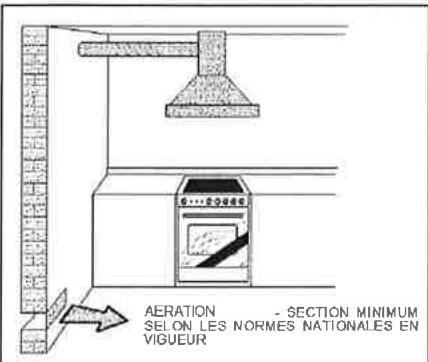

VENTILATION DE LA PIECE

Pour garantir un bon fonctionnement de l'appareil il est indispensable que la pièce où il est installé soit constamment ventilée. Le volume de la pièce ne doit pas être inférieur à 25 m³ et la quantité d'air nécessaire doit se baser sur la combustion régulière du gaz et sur la ventilation de la pièce. L'afflux naturel de l'air s'effectue à travers des ouvertures permanentes pratiquées dans les cloisons de la pièce à ventiler : ces ouvertures doivent être reliées à l'extérieur et avoir une section minimale des 100 cm² (cfr. Fig. 3). Ces ouvertures doivent être réalisées de façon à ce qu'elles ne puissent pas être obstruées.

Une ventilation indirecte est aussi envisageable, en prélevant l'air des pièces contiguës.

EMPLACEMENT ET AERATION

Les appareils de cuisson au gaz doivent toujours évacuer les produits de la combustion à travers des hottes reliées à des cheminées, à des conduits de fumée ou directement à l'extérieur (cfr. Fig. 4). Au cas où il serait impossible d'installer une hotte, on peut utiliser un ventilateur monté sur une fenêtre ou directement sur le mur externe, à mettre en route à chaque allumage de la cuisinière (cfr. Fig. 5) à condition que la réglementation concernant la ventilation soit respectée scrupuleusement.

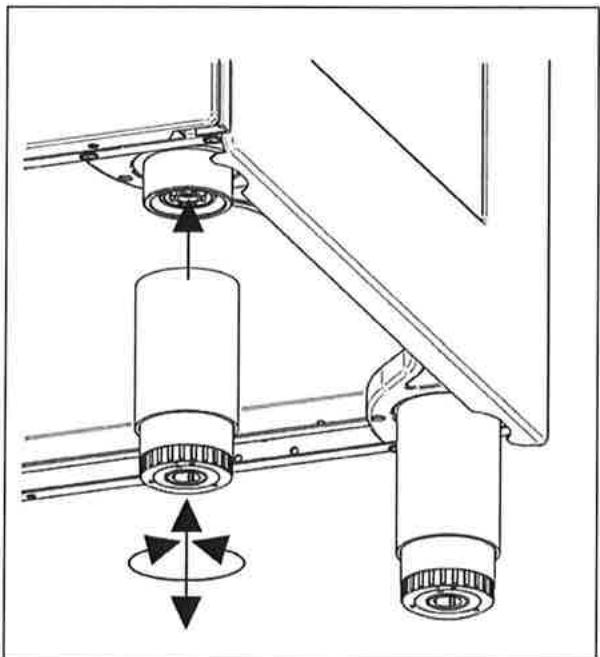

PIEDS DU SOCLE (FIG.6)

1. Les pieds sont emballés dans une feuille en mousse de polystyrène.

2. Il est nécessaire d'installer les pieds à proximité du lieu d'utilisation de l'appareil, étant donné qu'ils ne sont pas adaptés à un long déplacement. Après avoir déballé la cuisinière, soulevez-la d'environ 30 cm de manière à pouvoir inserir les pieds dans leurs accouplements et abaissez-la lentement de manière à ne pas exercer une force excessive sur les pieds et sur les ferrures de fixation internes. Il est fortement recommandé d'utiliser un transpalette ou un engin de levage plutôt qu'un dispositif à basculement.

INSTRUCTIONS D'INSTALLATION DU SOCLE (seulement sur quelques modèles)

Après installation des pieds, installez le socle en suivant les indications des images in fig.7

INSTRUCTIONS D'INSTALLATION DU DOSSERET

Après installation des pieds et du socle, installez la dosseret en suivant les indications des images in fig.8

REGLEMENT D'INSTALLATION DE LA PROTECTION FRONTALE DE LA TABLE DE TRAVAIL ET DE LA POIGNEE FOUR

La protection frontale de la table de travail et la poignee four sont rempaquées ensemble à la dosseret.

La protection frontale de la table de travail il est présent seulement sur quelques modèles.

Pour l'installation suivre les indications des images in fig.9-10-11

INSTRUCTIONS D'INSTALLATION DU DISPOSITIF DE STABILITE ANTIBASCULEMENT

Pour éviter le ribaltamento accidentel de l'appareille, est nécessaire d'installer le dispositif de stabilite antibasculement fourni en dotation. Les instructions pour le montage du dispositif sont indique dans les fig.12-13

RACCORDEMENT DE L'APPAREIL AU RESEAU DE DISTRIBUTION DU GAZ

Avant de procéder au raccordement de l'appareil au réseau de distribution de gaz, vérifier que les données reportées sur l'étiquette d'identification appliquée dans le tiroir de rangement ou au dos de la cuisinière sont compatibles avec celles du réseau de distribution de gaz. L'étiquette appliquée sur la dernière page de cette notice ou dans le tiroir de rangement ou au dos de l'appareil reporte les conditions de réglage : type de gaz et pression d'exercice.

Lorsque le gaz est distribué par le réseau, l'appareil doit être raccordé au canal d'amenée du gaz :

• Par un tuyau d'acier flexible inoxydable à paroi continue, selon les normes nationales en vigueur, d'une longueur maximum de 2 mètres et des joints étanches selon la norme nationale en vigueur. Le long de son trajet, le tube ne doit pas être gêné par des objets ou des tiroirs qui pourraient l'endommager.
• Par un tuyau en caoutchouc flexible conformement à les normes nationales en vigueur, d'un minimum de 0,04 et d'un maximum de 1,5 mètres de long. Le tuyau devra être changé périodiquement avant la date d'échéance imprimée dessus. L'étanchéité du raccord de l'appareil au gaz est garantie par des bandes normales de fixage pour tuyaux flexibles en caoutchouc. Le long de son trajet, le tube ne doit pas être géné par des objets ou des éléments mobiles, par exemple des tiroirs.

Lorsque le gaz provient d'une bouteille, l'appareil, doté d'un régulateur de pression conforme à la norme UNI-CIG 7432, doit être raccordé de la façon suivante :

- Par un tuyau d'acier flexible inoxydable à paroi continue, selon les normes nationales en vigueur, d'un maximum de 2 mètres de long et des joints étanches selon les normes nationales en vigueur. Le long de son trajet, le tube ne doit pas être gêné par des objets ou des éléments mobiles, par exemple des tiroirs. Nous conseillons d'appliquer un adaptateur spécial - que l'on trouve facilement dans le commerce -, sur le tube flexible afin de faciliter le raccord avec le régulateur de pression monté sur la bouteille.

- Par un tuyau en caoutchouc flexible conformement à les normes nationales en vigueur, d'un minimum de 0,04 et d'un maximum de 1,5 mètres de long. Le tuyau devra être changé périodiquement avant la date d'échéance imprimée sur le tube. L'étanchéité du raccord à l'appareil et au gaz est garantie par des bandes normales de fixage pour tuyaux flexibles en caoutchouc. Le long de son trajet, le tube ne doit pas être géné par des objets ou des éléments mobiles, par exemple des tiroirs.

ATTENTION : le raccord d'entrée du gaz à l'appareil a un taraud cylindrique de 1/2" gas, selon la norme UNI-ISO 228-1. Pour raccorder l'appareil au gaz avec un tuyau de caoutchouc flexible, il faut un raccord porte-caoutchouc supplémentaire (Fig. 6) fournit avec l'appareil, en conformité à les normes nationales en vigueur.

On rappelle également que les appareils fixes ou installés entre deux éléments doivent être reliés à l'installation par un tube métallique rigide ou bien par un tuyau d'acier inoxydable flexible à paroi continue selon les prescriptions des normes nationales en vigueur.

ADAPTATION AUX DIFFERENTS TYPES DE GAZ

CHANGEMENT DES INJECTEURS POUR FONCTIONNER AVEC UN AUTRE TYPE DE GAZ :

Pour changer les injecteurs des brûleurs de la table de cuisson, opérer de la façon suivante :

1) Débrancher l'appareil pour éviter tout risque d'électrocution.
2) Enlever les grilles de la table de cuisson (fig. 15).
3) Enlever les brûleurs.
4) A l'aide d'une clé à 6 pans de 7 mm, dévisser les gicleurs et les remplacer par ceux prévus pour le nouveau type de gaz (fig. 16) en fonction des indications du tableau N° 1.

Pour changer l'injecteur du brûleur du four, opérer de la façon suivante :

1) Retirer la sole du four (fig. 17).
2) Dévisser la vis V et retirer le brûleur du support en veillant à ne pas endommager la bougie d'allumage et le thermocouple (fig. 18).
3) A l'aide d'une clé à 6 pans de 10 mm remplacer le brûleur R par celui prévu pour le nouveau type de gaz en fonction des indications du tableau N°1.

ATTENTION ! Après avoir exécuté les adaptations ci-dessus, procéder au réglage des brûleurs décrit dans le paragraphe suivant, plomber éventuellement les organes de réglage et de préréglage et appliquer une nouvelle étiquette sur l'appareil correspondant au nouveau type de gaz. Cette étiquette se trouve dans le sachet des injecteurs de rechange.

TABLEAU N°1
APPLIANCE CATEGORY: II 2E+3+

Brûleur	Type de gaz	Pression	∅ Injecteur	Classe nominale				Classe réduit		∅ vis de réglade
		mbar	1/100 mm.	g/h	l/h	kw	kcal/h	kw	kcal/h	1/100 mm.
Auxiliaire	Naturel G20	20	72	-	95	1	860	0,48	413	34
	Naturel G25	25	72	-	111	1	860	0,48	413	34
	Buthane G30	30	50	73	-	1	860	0,48	413	34
	Propane G31	37	50	71	-	1	860	0,48	413	34
Semi-rapid	Naturel G20	20	97	-	167	1,75	1505	0,6	516	36
	Naturel G25	25	94	-	194	1,75	1505	0,6	516	36
	Buthane G30	30	65	127	-	1,75	1505	0,6	516	36
	Propane G31	37	65	125	-	1,75	1505	0,6	516	36
Rapid	Naturel G20	20	115	-	286	3	2580	1,05	903	52
	Naturel G25	25	121	-	332	3	2580	1,05	903	52
	Buthane G30	30	85	218	-	3	2580	1,05	903	52
	Propane G31	37	85	214	-	3	2580	1,05	903	52
Double Couronne	Naturel G20	20	131	-	334	3,5	3010	1,8	1548	65
	Naturel G25	25	131	-	388	3,5	3010	1,8	1548	65
	Buthane G30	30	95	254	-	3,5	3010	1,8	1548	65
	Propane G31	37	95	250	-	3,5	3010	1,8	1548	65
Four	Naturel G20	20	125	-	238	3	2580	1	860	48
	Naturel G25	25	122	-	277	3	2580	1	860	48
	Buthane G30	30	85	218	-	3	2580	1	860	48
	Propane G31	37	85	214	-	3	2580	1	860	48

1) Réglage de l'air primaire :

Réglage du brûleur du four : pour régler l'air primaire du brûleur du four, opérer de la façon suivante:

1) Enlever la sole du four.
2) Dévisser la vis P et régler la position X du cône Venturi (fig. 12) selon les indications du tableau N° 2.

Type de gazNaturel G20	Bruleur
	four (mm)
	Total ouvert
Naturel G25	Total ouvert
Buthane G30	Total ouvert
Propane G31	Total ouvert

2) Réglage de la flamme minimum des brûleurs :

Réglage des brûleurs de la table de cuisson : pour régler la flamme minimum des brûleurs de la table de cuisson, procéder de la façon suivante :

1) Allumer le brûleur et tourner la manette sur la position de MINIMUM (petite flamme).
2) Enlever la manette du robinet fixée par simple pression.
3) A l'aide d'un petit tournevis, agir sur la vis d'étranglement située dans la traverse de la manette (fig. 19) or sur le corps du robinet (fig. 20) jusqu'à ce que la flamme du brûleur soit bien réglée sur le MINIMUM.
4) S'assurer qu'en passant rapidement du MAXIMUM au MINIMUM la flamme ne s'éteigne pas.

Réglage du brûleur du four : pour régler la flamme minimum du brûleur du four, procéder de la façon suivante:

1) Allumer le brûleur et tourner la manette sur la position de MAXIMUM.
2) Fermer la porte du four et faire fonctionner le four pendant 10 minutes au moins.
3) Tourner la manette sur la position de MINIMUM (en correspondance de 120°) et la retirer ensuite.
4) A l'aide d'un petit tournevis, agir sur la vis d'étranglement (figure 21) et tout en observant la flamme à travers le hublot du four, régler la consistance de telle façon qu'elle reste allumée en exécutant de rapides passages du MAXIMUM au MINIMUM avec la manette.

ATTENTION ! Le réglage ci-dessus s'exécute seulement avec des brûleurs fonctionnant au gaz méthane, avec des brûleurs fonctionnant au gaz liquide la vis doit être vissée à fond dans le sens des aiguilles d'une montre.

BRANCHEMENT ELECTRIQUE DE L'APPAREIL

Le branchement électrique doit être exécuté conformément aux normes et à la législation en vigueur. Avant de procéder au branchement, vérifier que :

• Le voltage électrique de l'installation et des prises de courant sont compatibles avec la puissance maximale de l'appareil (cfr. étiquette d'identification appliquée dans la partie inférieure de la contre-porte).
• La prise ou l'installation sont reliées à la terre conformément aux normes et à la législation en vigueur. Le fabricant décline toute responsabilité en cas de non respect de ces dispositions.

Si le branchement au réseau de distribution se fait à travers une prise :

- Appliquer au câble d'alimentation, s'il en est dépourvu, une fiche normalisée adaptée au voltage indiqué sur l'étiquette d'identification. Brancher les fils en vous basant sur le schéma de la FIG. 23 et en respectant les indications suivantes :

lettre L (phase) = fil marron.

lettre N (neutre) = fil bleu.

pictogramme terre = fil vert-jaune.

- Le câble d'alimentation doit être positionné de telle façon qu'il n'atteigne à aucun endroit une surtempérature de 75 K.

- Ne pas utiliser de réductions, adaptateurs ou commutateurs car il pourraient provoquer de faux contacts et donc des surchauffes dangereuses.

Lorsque le branchement se fait directement au réseau électrique :

- Prévoir un dispositif permettant la coupure de l'alimentation dont la distance d'ouverture des contacts puisse garantir l'isolation complète dans les conditions de la catégorie de surtension III.

- Se rappeler que le câble de terre ne doit pas être interrompu par l'interrupteur.

- Le branchement électrique peut aussi être protégé par un interrupteur différentiel à haute sensibilité.

Il est vivement conseillé de relier le fil de terre vert-jaune à une installation efficace de terre.

ATTENTION : En cas de remplacement du câble d'alimentation, il est recommandé de garder le conducteur de terre (jaune-vert), plus long de 2 cm environ par apport aux autres conducteurs et relié à la masse.

TYPES DE CABLES D'ALIMENTATION

Le câble d'alimentation de l'appareil doit avoir une gaine en PVC du type H05VV-F (*), et sa section doit respecter les valeurs indiquées dans le tableau N°2.

TABLEAU N° 2 MODELES ET SECTIONS DES CABLES D'ALIMENTATION

Fonctionnement			Modèles et sections câble d'alimentation
table de cuisson	Four de gauche	Four de droite	230V ~
brûleurs gaz	Four gaz ventilee / grilloir lectrique	Four électrique statique	H05VV-F 3x1,5mm ^2
	Four électrique ventilee 9 position	Four électrique statique	H05GG-F 3x2,5mm ^2

ATTENTION: l'appareil est conforme aux prescriptions des directives suivantes: 90/396/CEE (Directive gaz) relative aux appareils à gaz à usage domestique et similaire, 93/68 et 73/23 (Directive basse tension) relatives à la sécurité électrique et 2004/108/CE, 93/68 et 89/336 (Directives EMC) relatives à la compatibilité électromagnétique.

ENTRETIEN DE L'APPAREIL

ATTENTION: AVERTISSEMENTS IMPORTANTS

Pour les cuisinières posées sur une base

ATTENTION: si l'appareil repose sur une base, prendre les mesures nécessaires de telle sorte que l'appareil ne puisse glisser de la base d'appui.

Pour cuisinières avec couvercle en verre

ATTENTION: avant d'ouvrir le couvercle en verre de l'appareil, retirer soigneusement tout résidu de liquide présent sur celui-ci.

ATTENTION: avant de refermer le couvercle en verre de l'appareil, s'assurer que le plan de travail est froid.

Pour cuisinières à four électrique

Durant l'utilisation l'appareil devient chaud. Veiller à éviter de toucher les éléments chauffants à l'intérieur du four.

Pour cuisinières à four électrique

ATTENTION: les parties accessibles peuvent devenir chaudes pendant l'utilisation. Veiller à ce que les enfants ne s'approchent pas.

Pour le logement chauffe-plats (ou plan basculant en l'occurrence)

ATTENTION: les parties internes du logement chauffe-plats peuvent devenir chaudes pendant l'utilisation.

Pour les portes en verre

Ne pas utiliser de produits de nettoyage abrasifs ni de spatules métalliques à bords coupants pour nettoyer la vitre de la porte du four, pour ne pas risquer d'en rayer la surface voire de la briser.

Ne pas utiliser un nettoyeur à vapeur pour le nettoyage de l'appareil.

CHANGEMENT DES COMPOSANTS

Avant toute opération d'entretien et / ou de réparation, couper l'arrivée de courant et de gaz vers l'appareil.

Pour changer les composants comme les manettes ou les brûleurs, il suffit de les extraire de leur logement sans besoin de démonter aucune pièce de la cuisinière.

Pour changer des composants comme les supports des injecteurs, les robinets et les composants électriques, suivre la procédure décrite dans le paragraphe du réglage des brûleurs. En cas de changement du robinet ou du thermostat gaz, démonter aussi les deux équerres de fixation derrière la rampe, en dévissant les 4 vis (2 par équerre) qui la fixe au reste de la cuisinière. Retirer toutes les manettes et dévisser les écrous qui fixent les robinets des brûleurs avant au support du tableau de bord.

En cas de changement du thermostat gaz ou électrique, démonter aussi la protection arrière de la cuisinière, en dévissant les vis correspondantes, afin de pouvoir retirer et replacer le réservoir du thermostat.

Pour changer l'ampoule du four, il suffit de dévisser la calotte de protection qui dépasse à l'intérieur du four (fig. 24).

ATTENTION ! Avant de changer l'ampoule, débrancher l'appareil.

ATTENTION ! Le câble d'alimentation fourni en dotation est raccordé à l'appareil à travers un branchement de type X (conformément aux normes EN 60335-1,EN 60335-2-6 et successives modifications), par conséquent il peut être changé sans avoir besoin d'utiliser des outils spéciaux et ramplacer par un câble du même type que celui installé.

Si le câble d'alimentation est usé, le changer sur la base des indications reportées dans le tableau N° 2.

Pour le changement du câble d'alimentation, soulever le couvercle de protection du bornier puis changer le câble.

ATTENTION ! Lors du changement du câble d'alimentation, l'installateur devra monter un conducteur de terre plus long que les conducteurs de phase et il devra aussi respecter les instructions concernant le branchement électrique.

NOTICE DE MODE D'EMPLOI ET D'ENTRETIEN MODE D'EMPLOI ET D'ENTRETIEN

DESCRIPTION DES PLANS DE CUISSON :

Dimension brûleur gaz

Table n.3

BRULEUR	DIMENSION (mm)
Auxiliaire	50
Semi-rapide	70
Rapide	95
Triple Couronne	130

DESCRIPTION PANNEAU DE CONTROLE

Sur le panneau de contrôle, en correspondance de chaque bouton ou touche, la function est visualisée par un petit symbol. Ci dessous on mentionne les plusieurs commandes qu'on peut trouver sur une cuisinière:

le symbole plan travail, le petit point plein identifie le brûleur en examen (en ce cas le brûleur antérieur à gauche)

le symbole ou indique le fonctionnement de n'importe quel four (four à gaz avec grill électrique- commutateur 9 positions) du four de gauche

le symbole gauche °C ou °C indique le thermostat électrique pour fours électrique ventilés du four de

le symbole ou indique le fonctionnement du four de droite

UTILISATION DES BRULEURS

Sur le tableau de bord, au-dessus de chaque manette, un schéma a été gravé qui indique à quel brûleur se réfère la manette. L'allumage des brûleurs peut s'effectuer de différentes façons en fonction du type d'appareil et de ses caractéristiques particulières :

• Allumage manuel (il est toujours possible même en cas de coupure de courant) : Tourner la manette correspondant au brûleur sélectionné dans le sens contraire des aiguilles d'une montre et la placer sur la position de MAXIMUM (grande flamme Fig. 25-26) et approcher une alumette allumée vers le brûleur.
• Allumage électrique : Tourner la manette correspondant au brûleur sélectionné dans le sens contraire des aiguilles d'une montre et la placer sur la position de MAXIMUM (grande flamme Fig. 25-26) tenez le bouton appuyé en correspondance du symbole d'allumage marqué d'une étoile (pour cuisinières douées d'allumage sous bouton) appuyer ensuite sur le bouton d'allumage indiqué par une étoile et relâcher dès que le brûleur s'allume.
• Allumage brûleurs dotés d'un dispositif de sécurité (thermocouple)(Fig. 27): Tourner la manette correspondant au brûleur sélectionné dans le sens contraire des aiguilles d'une montre et la placer sur la position de MAXIMUM (grande flamme Fig. 25-26), presser la manette et activer un des allumages décrits ci-dessus. Une fois l'allumage effectué, continuer à presser la manette pendant 10 secondes environ de façon à laisser le temps à la flamme de chauffer le thermocouple. Si le brûleur s'éteint après avoir relâché la manette, répéter entièrement l'opération.

N.B.: Il est recommandé de ne pas essayer d'allumer un brûleur si son chapeau n'est pas correctement mis en place.

Conseils pour la meilleure utilisation des brûleurs :

• Utiliser des récipients dont le format est adapté au brûleur (cfr. tableau n° 4 et Fig. 28).
• Lorsque l'ébulliton est atteinte, placer la manette sur le MINIMUM (petite flamme Fig. 25-26).
• Utiliser toujours des récipients avec couvercle.

TABLEAU N° 4

BRULEUR	DIAMETRES DES RECIPIENTS CONSEILLES (cm)
Auxilliaire	12 – 14
Semi-rapide	14 – 26
Rapide	18 – 26
Double couronne	22 – 26

ATTENTION ! Utiliser toujours des récipients à fond plat.

ATTENTION ! En cas de coupure de courant, les brûleurs peuvent être allumés avec une allumette. Durant la cuisson des aliments avec de l'huile ou autres matières grasses, facilement inflammables, l'utilisateur ne doit pas s'éloigner de l'appareil.

Si l'appareil est doté d'un couvercle en verre, celui-ci peut éclater sous l'action de la chaleur. Eteindre donc tous les brûleurs avant d'abaisser le couvercle.

Ne pas utiliser de spray près de l'appareil lorsque celui-ci est en fonction.

Pendant l'utilisation des brûleurs, veiller à ce que les manches des récipients soient orientés vers l'intérieur. Les enfants doivent être tenus hors de portée.

Après chaque utilisation, il est recommandé de nettoyer la plaque et d'éliminer les résidus éventuels.

NOTE: L'utilisation d'un appareil de cuisson au gaz produit de la chaleur et de l'humidité dans la pièce où il est installé. Par conséquent la pièce doit être bien aérée et les ouvertures de la ventilation naturelle ne doivent jamais être obstruées (Fig. 3). Activer aussi le dispositif mécanique d'aération / hotte d'aspiration ou électroventilateur (Fig. 4 et 5).

Une utilisation intensive et prolongée de l'appareil, peut nécessiter une aération supplémentaire, par exemple l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant la puissance de l'aspiration mécanique si elle est prévue.

UTILISATION DU FOUR A GAZ ( four de gauche)

FOUR A GAS :

Toutes les cuisinières avec un four à gaz sont équipées d'un thermostat avec sécurité pour le réglage de la température de cuisson. En tournant la manette dans le sens contraire des aiguilles d'une montre de façon à ce que l'indice et la température choisie correspondent, on programme la température du four. Le four à gaz peut être combiné à un grilloir à gaz ou à un grilloir électrique, dont l'utilisation est expliquée dans les pages correspondantes.

FOUR A GAS A CHALEUR TOURNANTE:

En actionnant le ventilateur du four par l'interrupteur approprié situé sur le tableau de commande, la circulation de l'air chaud assure une distribution uniforme de la chaleur. Le préchauffage du four peut être évité; toutefois, pour la pâtisserie très délicate, il est préférable de chauffeur le four avant d'y insérer les plats. Le système de cuisson à convection ventilée change partiellement les différentes notions de cuisson traditionnelle. La viande ne doit plus être retournée pendant la cuisson et pour obtenir un rôti à la broche il n'est plus indispensable d'utiliser le tournebroche, mais il suffit de mettre la viande directement sur la grille.

Par l'emploi du four à gaz à chaleur tournante, les températures de cuisson sont légèrement inférieures d'environ 10-15°C par rapport à l'utilisation du four à gaz traditionnel. Le fonctionnement du ventilateur empêche le fonctionnement du grill électrique, qui ne peut donc pas être utilisé avec le ventilateur en marche.

Le four peut aussi être utilisé de façon traditionnelle, (n'activant pas la ventilation) pour les aliments qui exigent la chaleur du bas, par ex. la pizza.

ATTENTION ! Si la flamme du brûleur s'éteint accidentellement, fermer la manette d'actionnement et attendre 1 minute au moins avant de le rallumer.

Tableau N° 5

POSITION THERMOSTAT	TEMPERATURE EN C°
1	120°C
2	140°C
3	160°C
4	180°C
5	200°C
6	225°C
7	245°C
8	270°C

L'allumage du brûleur du four peut s'effectuer de différentes façons :

- Allumage manuel (toujours possible mais en cas de coupure de courant) :

Ouvrir la porte du four et tourner la manette jusqu'à faire correspondre le N° 8 avec l'indice (fig.30-31). Approcher en même temps une allumette allumée vers le petit tube de l'allumage visible sous la sole du four (fig.32). Presser ensuite la manette du thermostat (de cette façon le gaz commence à passer) et continuer à le presser 10 secondes encore après l'allumage complet du brûleur. Relâcher la manette et contrôler si le brûleur reste allumé, sinon répéter toute l'opération.

- Allumage électrique (seulement pour les modèles équipés de ce dispositif) :

Ouvrir la porte du four. Tourner ensuite la manette jusqu'à la position maximale de température (numéro 8). Presser ensuite la manette du thermostat (pour cuisinières douées d'allumage sous bouton) Attendre 10 secondes environ après l'allumage complet du brûleur et relâcher la manette. Contrôler si le brûleur reste allumé, sinon répéter toute l'opération.

Presser ensuite la manette du thermostat et la touche reportant le pictogramme de l'étincelle. Attendre 10 secondes environ après l'allumage complet du brûleur et relâcher la manette. Contrôler si le brûleur reste allumé, sinon répéter toute l'opération.

Le dispositif d'allumage ne doit pas être actionné plus de 15secondes. Si après ce délai, le brûleur ne s'est pas allumé, cesser d'appuyer sur le bouton, ouvrir la porte du four et attendre au moins 60 secondes avant de tenter un nouvel allumage.

ATTENTION ! l'allumage du four doit toujours s'effectuer avec la porte ouverte.

ATTENTION ! avant la première utilisation, chauffer le four à vide pendant 15-30 minutes à la température de 250° environ, afin d'éliminer l'humidité et l'odeur des matériaux internes.

Préchauffer le four pendant 15 minutes, avant d'introduire les aliments à cuire.

Le four est équipé de 5 glissières à différentes hauteurs (fig.33), dans lesquelles on peut glisser les grilles ou le plat. Pour éviter de trop salir le four, il est conseillé de cuire l'aliment dans le plat ou sur une grille elle-même posée sur le plat. Le tableau ci-dessous reporte les temps de cuisson et la position indicative du plat pour les différents types d'aliments. Ces informations ne sont données qu'à titre indicatif, et ne sauraient remplacer l'expérience ou les goûts personnels. Il est de toutes façons conseillé de suivre les indications reportées sur le livre de recettes.

Les températures entre parenthèses se référent à l'emploi du four à gaz ventilé.

TABLEAU N° 6

TEMPERATURES DE CUISSON AVEC UN FOUR A GAZ
	TEMP. C°	POSITION GRILLES	MINUTES
VIANDE
ROTI DE PORC	220 (210)	4	60-70
ROTI DE BOEUF	250 (240)	4	60-70
ROTI DE VEAU	240 (230)	4	60-70
GIGOT D'AGNEAU	220 (210)	4	45-55
ROAST BEEF	220 (210)	4	55-65
LIEVRE ROTI	230 (230)	4	40-50
LAPIN ROTI	235 (225)	4	50-60
DINDON ROTI	220 (210)	4	50-60
OIE ROTIE	235 (225)	4	60-70
CANARD ROTI	225 (215)	4	45-60
POULET ROTI	235 (225)	4	40-45
POISSON	200-225 (190-215)	3	15-25
PATISSERIE
TARTE AUX FRUITS	200 (210)	3	35-40
PAIN DE GENES	190 (180)	3	50-55
BRIOCHES	175 (165)	3	25-30
GENOISE	235 (225)	3	20
SAVARIN	190 (180)	3	30-40
MILLE-FEUILLES	220 (210)	3	20
GALETTES AUX RAISINS	220 (210)	3	15-20
STRUDEL	180 (170)	3	15-20
BISCUITS A LA CUILLERE	190 (180)	3	15
BEIGNETS AUX POMMES	220 (210)	3	20
FLAN A LA CUILLERE	220 (210)	3	20-30
TOASTS	250 (240)	4	5
PAIN	220 (210)	3	30
PIZZA	220 (210)	3	20

UTILISATION DU COMMUTATEUR 2+0(fig.34-35) ( four de gauche)

(CUISINES AVEC FOUR GAS GRILL ELECTRIQUE)

le symbole ou indique la function du ventilateur et la lumière four

le symbole ou indique la function de la lumière four

UTILISATION DU THERMOSTAT ELECTRIQUE ( four de gauche)

Sur ces modèles, le thermostat sert à maintenir constante la température intérieure du four d'une façon constante. La température préfixée est comprise entre 50°C et 250°C.

Tourner le bouton (Fig. 36-37) dans le sens des aiguilles d'une montre, jusqu'à ce que la température choisie se trouve en face du repère imprimée sur le devant de la cuisine. Le thermostat, représenté par le voyant orange s'éteint lorsque la température intérieure du four sera de 10°C supérieure, et s'allumera lorsqu'elle sera de 10°C inférieure à la température désirée. Le thermostat peut commander les résistances du four à condition que le commutateur se trouve sur une des modalités de fonctionnement des résistances du four. Si l'interrupteur se trouve sur le 0, le thermostat n'a plus aucune influence sur les résistances du four qui restent débranchées.

UTILISATION DU COMMUTATEUR 9+0 ( four de gauche)

(CUISINES AVEC FOUR ELECTRIQUE MULTIFONCTIONS)

Le commutateur 9+0 utilisé sur les modèles avec four multifonctions sert à contrôler la ventilation et les résistances du four reliées à celui-ci, parallèlement au thermostat. En effet, pour pouvoir les allumer, il faut tourner le bouton du commutateur 9+0 (fig. 38-39) et le bouton du thermostat ; en n'en tournant qu'un seul, rien ne se passera, à part l'allumage de la lampe du four ou de la ventilation, s'ils sont enclenchés.

Le four électrique est chauffé par 4 résistances : une inférieure, deux supérieures et une circulaire ; en tournant le bouton du commutateur, la résistance qui correspond au symbole sur le bouton s'enclenche mais il faut tourner également le thermostat pour l'activer jusqu'à ce que le voyant de couleur orange indiquant l'enclenchement de la résistance s'allume. En plaçant le bouton du commutateur sur une des neuf modalités de fonctionnement, la lampe du four s'enclenche en même temps que les résistances correspondantes. Une fois sélectionnées la température et les résistances que l'on désire faire fonctionner, la marche et l'interruption sont contrôlées par le thermostat ; il est donc normal que le voyant orange s'allume et s'éteigne pendant le fonctionnement.

Pour éteindre le four électrique, positionner le bouton du commutateur sur la position 0 de façon à empêcher au thermostat de commander les résistances ; en plaçant le bouton du thermostat sur la position 0, les résistances se débranchent, mais il est possible d'agir sur le commutateur pour contrôler la mise en marche de la ventilation et de la lampe du four.

Le commutateur offre 9 positions différentes fixes qui correspondent à 9 façons différentes de faire fonctionner le four :

♦ Le symbole
♦ Le symbole o
indique la mise en marche uniquement de l'éclairage du four ;
indique la mise en marche de la résistance inférieure de 1800W et de celle externe

♦ Le symbole o
♦ Le symbole o
♦ Le symbole o
1200W et de la résistance du grill de 1800W ;
♦ Le symbole o
résistance grill à 1800W et de la ventilation ;
♦ Le symbole o
♦ Le symbole o
Si le bouton est réglé sur une de ces neuf positions, la lampe du four reste toujours allumée, signalant ainsi la présence de tension dans le four.

UTILISATION DU THERMOSTAT AVEC COMMUTATEUR EN SERIE (four de droite) (CUISINES AVEC FOUR ELECTRIQUE STATIQUE A COMMANDE UNIQUE)

Le four électrique est réglé par un thermostat électrique, un commutateur commande la connexion des résistances. Un grill électrique peut être ajouté au four électrique, son utilisation étant expliquée dans les pages spécifiques. Le four est chauffé par 2 résistances, une inférieure et une supérieure. Tournant le bouton (Fig. 40-41) pour enclencher la résistance inférieure et la résistance externe supérieure. La température comprise entre 50°C et 250°C se règle en s'aidant des indications imprimées sur le bouton du thermostat. Un voyant orange signale quand le four a atteint la température demandée en s'éteignant. Il est donc normal que ce voyant s'allume et s'éteigne pendant le fonctionnement. Après l'indication de la dernière température (250°C) se trouvent 3 positions fixes :

• le symbole □ ou □
• le symbole □ ou □
• le symbole ou

Le thermostat ne contrôle pas la température dans ces positions.

UTILISATION DU FOUR ELECTRIQUE A CONVECTION NATURELLE

Avant d'utiliser le four pour la première fois, le chauffer à une température de 250°C pendant 30 minutes au maximum, afin de chasser les odeurs produites par l'isolement interne.

Pendant le fonctionnement normal, sélectionner la température désirée pour la cuisson avec le bouton du thermostat et attendre que le voyant orange s'éteigne avant d'introduire les aliments.

Le four est pourvu de 5 guides placés à des différentes hauteurs (Fig. 33) qui permettent de positionner indifféremment les grilles et les plateaux. Pour éviter de salir excessivement le four, nous conseillons de cuire la viande sur le plateau ou bien sur la grille qui s'adapte sur le plateau. Dans le tableau N° 7, vous trouverez les temps de cuisson ainsi que la position du plateau conseillés selon les différents aliments. L'expérience personnelle vous permettra ensuite de changer éventuellement les valeurs rapportées dans le tableau. Nous conseillons cependant de suivre les indications de la recette.

TABLEAU N° 7

TEMPERATURES DE CUISSON AVEC UN FOUR A CONVECTION NATURELLE
	TEMP. C°	POSITION GRILLES	MINUTES
VIANDE
ROTI DE PORC	225	4	60-80
ROTI DE BOEUF	250	4	50-60
ROTI DE VEAU	225	4	60-80
GIGOT D'AGNEAU	225	4	40-50
ROAST BEEF	230	4	50-60
LIEVRE ROTI	250	4	40-50
LAPIN ROTI	250	4	60-80
DINDON ROTI	250	4	50-60
OIE ROTIE	225	4	60-70
CANARD ROTI	250	4	45-60
POULET ROTI	250	4	40-45
POISSON	200-225	3	15-25
PATISSERIE
TARTE AUX FRUITS	225	3	35-40
PAIN DE GENES	175-200	3	50-55
BRIOCHES	175-200	3	25-30
GENOISE	220-250	3	20-30
SAVARIN	180-200	3	30-40
MILLE-FEUILLES	200-220	3	15-20
GALETTES AUX RAISINS	250	3	25-35
STRUDEL	180	3	20-30
BISCUITS A LA CUILLERE	180-200	3	40-50
BEIGNETS AUX POMMES	200-220	3	15-20
FLAN A LA CUILLERE	200-220	3	20-30
TOASTS	250	4	5
PAIN	220	4	30
PIZZA	220	3	20

UTILISATION DU FOUR ELECTRIQUE VENTILE ( four de gauche)

Chauffer le four à une température de 250°C pendant 30 minutes au maximum, avant de l'utiliser pour la première fois, afin de chasser les odeurs produites par l'isolement interne. Avant de commencer la cuisson, porter le four à la température désirée et attendre que le voyant orange s'éteigne. Ce type de four possède une résistance circulaire à l'intérieur de laquelle est disposé un ventilateur qui provoque une circulation d'air forcée en sens horizontal. Grâce à ce type de fonctionnement, le four ventilé permet de cuire en même temps plusieurs plats, et de maintenir inaltéré le goût de chaque plat. Sur quelques modèles seulement, un filtre métallique amovible est appliqué sur la paroi postérieure et sert à retenir le gras produit pendant la cuisson du rôti ; il est donc conseillé d'effectuer périodiquement un lavage avec de l'eau savonneuse et de rincer abondamment afin d'ôter le gras accumulé. Pour enlever le filtre métallique, il suffit d'exercer une légère pression vers le haut sur la languette indiquée par la flèche. La circulation de l'air chaud assure une répartition uniforme de la chaleur. Le préchauffage du four peut être évité ; malgré tout, pour une pâtisserie particulièrement délicate, il est préférable de réchauffer le four avant d'introduire les plats. Le système a convection ventilée modifie quelque peu les notions de cuisine traditionnelle. La viande n'a plus besoin d'être retournée pendant la cuisson et pour avoir un rôti à la broche, il suffit de le mettre directement sur la grille, sans devoir utiliser un tournebroche.

TABLEAU N° 8

TEMPERATURES DE CUISSON AVEC UN FOUR ELECTRIQUE VENTILE
	TEMP. C°	POSITION GRILLES	MINUTES
VIANDE
ROTI DE PORC	160-170	3	70-100
ROTI DE BŒUF	170-190	3	40-60
ROTI DE VEAU	160-180	3	65-90
GIGOT D'AGNEAU	140-160	3	100-130
ROAST BEEF	180-190	3	40-45
LIEVRE ROTI	170-180	3	30-50
LAPIN ROTI	160-170	3	80-100
DINDON ROTI	160-170	3	160-240
OIE ROTIE	160-180	3	120-160
CANARD ROTI	170-180	3	100-160
POULET ROTI	180	3	70-90
POISSON	160-180	3/4	15-25
PATISSERIE
TARTE AUX FRUITS	180-200	3	40-50
PAIN DE GENES	200-220	3	40-45
BRIOCHES	175-180	3	40-60
GENOISE	200-230	3	25-35
SAVARIN	160-180	3	35-45
MILLE-FEUILLES	180-200	3	20-30
GALETTES AUX RAISINS	230-250	3	30-40
STRUDEL	160	3	25-35
BISCUITS A LA CUILLERE	150-180	3	50-60
BEIGNETS AUX POMMES	180-200	3	18-25
FLAN A LA CUILLERE	170-180	3	30-40
TOASTS	230-250	4	7
PAIN	200-220	4	40
PIZZA	200-220	3	20

UTILISATION DU GRILL ELECTRIQUE STATIQUE

Le grill électrique peut être utilisé avec le four à gaz ou avec le four électrique.

Dans les deux cas, le grill est commandé par l'intermédiaire de la commande du thermostat du four (voir également les instructions d'utilisation du four à gaz ou électrique). Tout comme le grill à gaz, le grill électrique peut être utilisé pour rôtir/dorer sur la grille du four ou en utilisant le tournebroche.

Durant l'utilisation du grill électrique statique la porte doit être fermée et la température réglable sur le thermostat (si présent) ne doit pas dépasser 150°C.

Les puissances du grill électrique pour les cuisinières à four à gaz est de 1800W

Grillade sur la grille : dans ce cas, il s'agit de placer la grille fournie avec l'appareil au niveau 1 ou 2 et de poser dessus les aliments à griller. Pour recueillir les sauces de cuisson, le plateau doit être placé aux niveaux inférieurs. Mettre en marche la résistance du grill commutant le thermostat sur la position correspondante.

ATTENTION: lors de son utilisation, l'appareil devient chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.

ATTENTION: les parties accessibles peuvent devenir très chaudes pendant les opérations de grillade. Eloigner les enfants de la cuisine.

UTILISATION DU GRILL ELECTRIQUE VENTILE ( four de gauche)

Le grill électrique-ventilé est une fonction particulière dont dispose uniquement le four multifonctions. Positionner le commutateur 9+0 sur la position correspondante de façon à activer la résistance du grill de 3000W et la motoventilation. Généralement, pour effectuer une grillade parfaite, il est conseillé de positionner la grille du four au milieu et le plateau au-dessous.

IMPORTANT: pendant l'utilisation du grill électrique-ventilé, ne pas positionner le thermostat sur plus de 175°C, qui se trouve entre la position 150°C et 200°C afin d'éviter une surchauffe de la paroi avant de l'appareil ; en effet, la grillade ventilée doit être effectuée avec la porte fermée.

NOTE ou tous les deux les fours sont allumés

La cuisinière est équipée d'un ventilateur de refroidissement qui est actionné chaque fois que une ou tous les deux fours sont allumés. Le ventilateur provoque l'expulsion de l'air à partir du joint situé entre le tableau de commande et la porte du four en permettant ainsi au panneau de commande et à la porte du four de conserver une température plus froide au cours du fonctionnement de la cuisinière.

UTILISATION DU THERMOMÈTRE (fig.42)

La cuisinière est équipée avec un dispositif pour le mesurage de la température atteinte au centre du four.

Cela permet de vérifier la température atteinte à l'intérieur du four ainsi que de régler plus précisément la température de cuisson des aliments.

FOUR ELECTRIQUE

Lors de l'allumage du four le voyant orangé s'allume en indiquant que les éléments chauffants du four sont activés : la aiguille du thermostat commence à tourner envers de la température établie.

Le voyant orangé continuera à s'allumer et s'éteindre en indiquant que les éléments chauffants sont activés afin de maintenir la température à l'intérieur du four.

Il est possible que le voyant s' éteinte pour quelques minutes avant que le thermomètre ait atteinte la température désirée : ce conduite est normale , car le fonctionnement des éléments chauffants est réglé d'une façon telle que la chaleur est correctement distribuée à l'intérieure du four.

La distribution optimal de la chaleur à l'intérieur de la cavité est atteinte lors que l'aiguille du thermomètre est arreté.

Si la température du four est baissée ou augmentée l'aiguille du thermomètre suivra ces changements avec les mêmes modalités.

Lors de l'éteinte du four, l'indication de la température sur le thermomètre se baissera lentement jusqu'au l'atteinte de la température ambiance.

ATTENTION : Les températures sur la manette sont indicatives, pour vos cuissons ils faut suivre les indications du thermomètre.

FOUR A GAZ :

Lors de l'allumage du four le brûleur commencera à fonctionner au maximum et l'aiguille du thermomètre tournera envers la température établie.

Il est possible que la flamme se baisse avant que le thermomètre ait atteinte la température désirée. Cela se vérifie afin que la puissance du brûleur soit réduite d'une façon telle que la chaleur soit uniformément distribuée à l'intérieure du four.

La distribution optimale de la chaleur est atteinte seulement lors que l'aiguille du thermomètre s'est arretée.

Lors de l'éteinte du four, l'indication de la température sur le thermomètre se baissera lentement jusqu'au l'atteinte de la température ambiance.

ATTENTION : La correspondance entre la Position Thermomètre et Température four indiquée dans le tableau N° 6 est indicative et cela dépend de plusieurs facteurs comme le type du gaz, pression d'alimentation. Pour vos cuissons il faut suivre les indications du thermomètre.

ATTENTION : il est normale que si l'on mesure la température au centre du four en utilisant un différent thermomètre l'on puisse relever des valeurs différents par rapport aux valeurs indiqués par le thermomètre du bandeaux des commandes.

La température donnée par le thermomètre est la température moyenne à l'intérieur de la cavité four et elle ne représente pas la valeur de la température d'un point en particulier.

UTILISATION DU FOUR AUTONETTOYANT

Sur les cuisines prévues à cet effet, le four autonettoyant diffère du four normal par ses parois internes recouvertes d'un émail microporeux spécial qui absorbe et élimine les résidus de gras pendant la cuisson. En cas d'écoulement de liquides gras, l'action auto nettoyante du four est insuffisante, il faut donc passer une éponge humide sur les tâches de gras et, par la suite, réchauffer le four à la température maximum, attendre que le four se refroidisse et puis passer à nouveau l'éponge humide.

NETTOYAGE DE L'APPAREIL

Débrancher l'appareil du réseau d'alimentation et fermer le robinet général d'adduction de gaz à l'appareil avant de procéder à toute opération de nettoyage.

Nettoyage du plan de cuisson :

Les brûleurs, les grilles en acier émaillé, les couvercles émaillés, et les répartiteurs de flamme doivent être lavés périodiquement avec de l'eau savonneuse tiède, rincés et essuyés avec soin.

L'éventuel liquide débordé des casseroles doit toujours être enlevé avec un chiffon.

Si la manœuvre d'ouverture et de fermeture d'un des robinets est difficile, ne pas insister, mais demander l'intervention urgente de l'assistance technique.

Nettoyage des éléments émaillés :

Les parties émaillées doivent être lavées fréquemment avec de l'eau savonneuse pour en garder longtemps les caractéristiques. Ne jamais utiliser des poudres abrasives. Eviter de laisser dessus des substances acides ou alcalines (vinaigre, jus de citron, sel, jus de tomates, etc.) et laver les parties émaillées quand elles sont encore chaudes.

Nettoyage des parties en acier inoxydable :

Les éléments en acier inoxydable doivent être nettoyés avec de l'eau savonneuse, puis rincés avec un chiffon doux. Utiliser des produits spécifiques que l'on trouve facilement dans le commerce pour maintenir le brillant. Ne jamais utiliser des produits abrasifs.

Nettoyage des répartiteurs de flamme :

Etant seulement posés, il suffit de les ôter de leurs logements et de les laver avec de l'eau savonneuse. Apres les avoir bien essuyés et vérifié que les trous de sortie ne sont pas bouchés, les replacer correctement dans leurs positions.

Nettoyage du verre à l'intérieur du four :

Le verre à l'intérieur du four peut être démonté (voir Fig. 43-44) pour le nettoyer. Cette opération se fait à four froid et avec un chiffon humide, en ayant soin de ne pas utiliser des produits abrasifs.

Nettoyage intérieur du four :

Pour faciliter le nettoyage du four, démonter la porte en suivant les instructions reportées ci-dessous :

Placer le crochet (Fig. 43) dans la charnière. Tenir la porte à semi-ouverte et tirer vers soi avec les mains la petite porte jusqu'à ce qu'elle se décroche. Pour la remonter, exécuter les opérations en sens inverse ayant soin d'introduire complètement les deux secteurs. Les grilles latérales peuvent être, elles aussi, enlevées facilement, en dévissant les embouts qui les fixent au four.

708 min. 70 min

Fig. 1

700 mm 70 mm 25 mm 25 mm

Fig. 2

AERATION - SECTION MINIMUM SELON LES NORMES NATIONALES EN VIGUEUR

Fig. 3

AERATION - SECTION MINIMUM SELON LES NORMES NATIONALES EN VIGUEUR

Fig. 4

VENTILATEUR AERATION - SECTION MINIMUM SELON LES NORMES NATIONALES EN VIGUEUR PLUS LA SECTION ADDITIONNELLE QUI CORRESPOND À LA CAPACITE DU VENTILATEUR

Fig. 5
