GFE 610 N NOIR - Groupe filtrant SAUTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Groupe filtrant (hotte aspirante)
Marque	SAUTER
Modèle	GFE 610 N NOIR
Couleur	Noir
Alimentation électrique	230 V monophasé, 50 Hz
Fusible recommandé	10 A ou 16 A
Câble d'alimentation	H05 VVF 3 x 0,75 mm² (2 phases + terre)
Nombre de moteurs	1 ou 2 selon modèle
Vitesses	3 vitesses ou variateur électronique
Éclairage	Ampoule E14 40 W ou lampe fluo G23 11 W selon modèle
Type de filtre métallique	Filtre simple ou filtre-cassette avec cadre métallique
Filtre à charbon actif (recyclage)	Modèle FC600, changement annuel
Distance minimale au-dessus de la table de cuisson	70 cm
Diamètre de la buse d'évacuation	125 mm intérieur
Section de sortie d'air en recyclage	100 cm² minimum
Entretien filtre métallique	Nettoyage mensuel avec détergent ménager ou au lave-vaisselle
Entretien carrosserie	Nettoyants ménagers dilués dans l'eau, chiffon doux
Sécurité	Ne pas flamber sous la hotte ; surveillance des fritures
Garantie constructeur	S'applique uniquement si installation et utilisation conformes à la notice

FOIRE AUX QUESTIONS - GFE 610 N NOIR SAUTER

Comment nettoyer le filtre métallique de la hotte SAUTER GFE 610 N NOIR ?

Le filtre métallique se nettoie tous les mois avec un nettoyant ménager du commerce, puis rinçage abondant et séchage. Il peut aussi être lavé au lave-vaisselle en position verticale, sans contact avec de la vaisselle sale.

Quand faut-il changer le filtre à charbon actif ?

Le filtre à charbon actif (modèle FC600) doit être changé au moins une fois par an pour les hottes installées en version recyclage. Achetez-le chez votre revendeur.

Comment changer l'ampoule de la hotte ?

D'abord, mettez la hotte hors tension. Pour le modèle à filtre simple : dévissez l'ampoule E14 40W et remplacez-la. Pour le modèle à filtre-cassette : retirez le filtre, puis changez la lampe fluo G23 11W en dévissant.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 70 cm entre le dessous de la hotte et le plan de cuisson.

Puis-je utiliser la hotte au-dessus d'une cuisinière à gaz sans plat ?

Non, il est interdit de flamber des aliments ou de faire fonctionner des brûleurs sans récipient sous la hotte, car les flammes aspirées risquent d'endommager l'appareil.

Comment installer la hotte en version recyclage ?

Si vous n'avez pas d'évacuation extérieure, ajoutez un filtre à charbon actif (acheté séparément). Prévoyez une sortie d'air dans le haut du meuble d'au moins 100 cm². Fixez la hotte comme indiqué page 9 de la notice.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique et le fusible (10 ou 16 A). Si le câble est endommagé, il doit être remplacé par un réparateur agréé. Pour toute panne, contactez un technicien qualifié.

Puis-je utiliser un produit abrasif pour nettoyer la carrosserie ?

Non, n'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses dures. Utilisez exclusivement des nettoyants ménagers dilués dans de l'eau, puis rincez et essuyez avec un chiffon doux.

Comment fixer la hotte dans son encastrement ?

Réglez les deux ressorts à lame D selon l'épaisseur du support (17 à 25 mm). Clipsez la hotte dans l'encastrement et fixez-la avec les vis à bois fournies. Consultez la notice page 9 pour plus de détails.

Quelle est la garantie constructeur ?

La garantie constructeur s'applique uniquement si l'installation et l'utilisation sont conformes à la notice. Toute intervention non conforme ou utilisation anormale peut suspendre la garantie. Les défauts d'aspect dus à un nettoyage abrasif ne sont pas couverts.

MODE D'EMPLOI GFE 610 N NOIR SAUTER

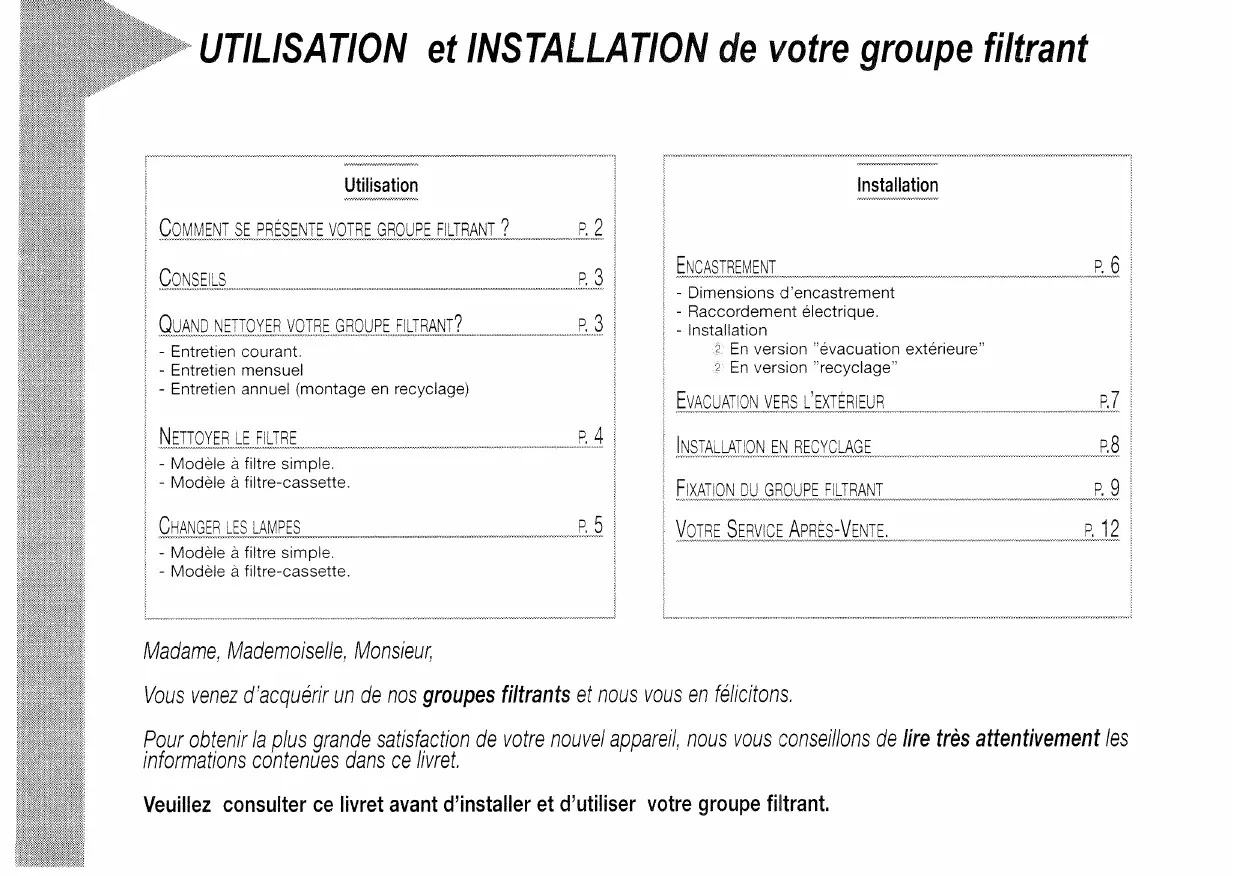

UTILISATION et INSTALLATION de votre groupe filtrant

Utilisation

COMMENT SE PRESENTE VOITE GROUPE FILTRANT? P.2

CONSEILS P.3

QUAND NETTOYER,VOTRE,GROUPEFILTRANT? P.3

• Entretien courant.
• Entretien mensuel
• Entretien annuel (montage en recyclage)

NETTOVERLEFILTRE P.4

• Modèle à filtré simple.
• Modèle à filtré-cassette.

CHANGER LES LAMPES P.5

• Modèle à filtré simple.
• Modèle à filtré-cassette.

Installation

ENCASTREMENT P.6

• Dimensions d'encastrement
• Raccordement électrique.
• Installation

En version "evacuation exterieure"
En version "recyclage"

EVACUATION VERS L'EXTÉRIEUR P.7

INSTALLATION EN RECYCLAGE P.8

FIXATION DU GROUPE FILTRANT P.9

VOTRE SERVICE APRES-VENTE. P.12

Madame, Mademoiselle, Monsieur,

Vou venez d'acquerir un de nos groupes filtrants et nous vous en felicitons.

Pour obtenir la plus grande satisfaction de votre nouvel apparéil, nous vous conseillons de dire très attentivement les informations conténues dans ce livre.

Veuillez consulter ce livre avant d'installer et d'utiliser votre groupe filtrant.

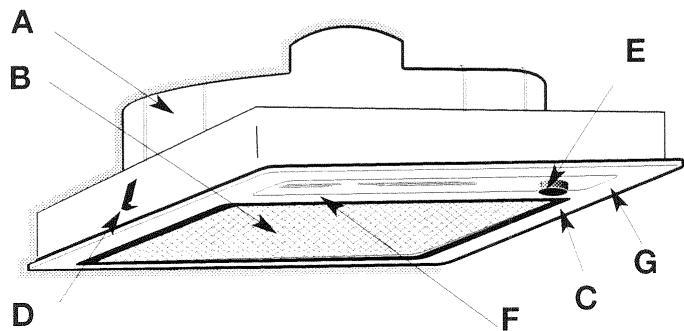

A	Moteur	1 ou 2 moteurs		suivant modèle
B	Filtre	simple	à cassete	suivant modèle	page 4
C	Cadre support filtre
D	Ressort à lame pour fixation				page 9
E	Manette de commande			suivant modèle	voir ci-dessous
F	Lampe	ampoule E14	lampe fluo G23	suivant modèle	page 5
G	Fermeture par rotation

Modèle 3 vitesses	0	Eclairage	Modèle avec variateur électrique
	0	Position arrêt
	1	Petite vitesse
	2	Vitesse moyenne
	3	Grande vitesse
	—	Vitesse modulable

CONSEILS D'UTILISATIONS

Eclairage:

-On allume ou eteint I'eclairage en appuyant sur le bouton de commande

Petite vitesse :

• pour les mjotages et les mets émettant peu de vapeurs,
• Pour creer une ventilation dans la cuisine.

Vitesse moyenne:

-Cuissons courantes.

Le modele avec variateur electronique vous permet de moduler au plus juste votre aspiration.

Vitesse maximum :

• Emission de fumée ou de vapeur exceptionnellement importante (friture, auto-cuseur...)

Revenez toujours à la vitesse moyenne dés que cela n'est plus nécessaire.

Pour une meilleure efficacité de votre groupe :

• Utilisez de préférence les zones arrêté de votre apparéil de cuisson.
• Mettez en marche votre groupe filtrant depuis le début de cuisson
• Dans les cas difficiles nous vous recommendons de faire fonctionner celui-ci avant le début de votre cuisson et évientuèlement de maintainir quelques minutes après la fin de la cuisson

Nota :

Favorisez le renouvellement d'air de la pierce en aérant dans la mesure du possible. Sachez qu'à grande vitesse le volume d'air d'une cuisine est renouvelé plusieurs fois en quelques minutes.

IMPORTANT :

Dans une cuisine chauffée avec un apparéil raccordé à une cheminée (exampie : poèle, cusinière...), il faut installer le groupe filtrant en version recyclage (voir chapitre installation)
Ne pas utiliser le groupe sans le filtré métallique

Pour votre sécurité :

Il est interdit de flamber des mets ou de faire fonctionner des foyer gaz sans les recouvrir de plats de cuisson au dessous du groupe filtrant (les flammes aspirées risqueraient de détériorer l'appareil.

Les fritures effectuees sous l'appareil doivent faire I'objet d'une surveillance constante.

Les réparations doivent être exclusivement effectues par un spécialiste/agree.

Nettoyez régulierement le filtré métallique (environ tous les mois).

Le fonctionnement au dessus d'un foyer à combustible (bois, charbon, etc..) n'est pas autorisé.

Avant toute intervention,mettre le groupe filtrant hors tension en retirant la prise si vous pouvez y acceder, ou en actionnant le disjoncteur.

ENTRETIEN COURANT

N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.

Pour nettoyer carrosserie et hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

ENTRETIEN MENSUEL : filtré métallique

IMPERATIF: nettoyez ce filtre tous les mois pour éviter tout risque d'incendie.

Celui-ci retient les vapeurs grasses et les poussières il est l'élement assurant une part importante de l'efficacité de votre groupe filtrant.

Il peut devenir inflammable au fur et à mesure de sa saturation en résidus de graisse.

Effectuez son nettoyage avec un nettoyant menager du commerce, puis rincez abondamment et séchez.

Ce nettoyage peut être effectué dans votre lave-vaisse en position verticale (ne pasmettre en contact avec de la vaisse sale).

ENTRETIEN ANNUEL : filtricharbon actif

UNIQUEMENT pour les groupes filtrants installés en version recyclage (non raccordée à une évacuation extérieure)

Ce filtré retient les odeurs et doit être changé au moins tous les ans en fonction de votre'utilisation.

Commandez ces filtres (FC600) chez votre revendeur et notez la date de changement.

Suivant votre modele

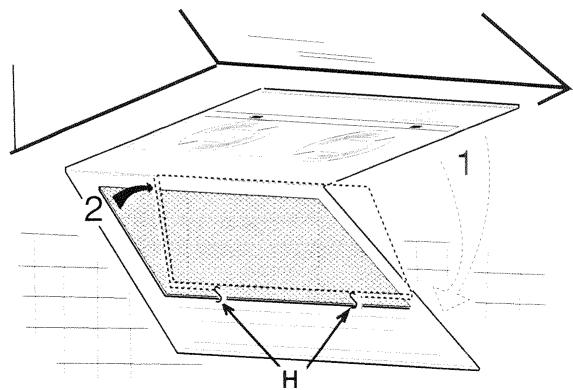

MODELE A Filtre SIMPLE

1 En faisant tourner les deux tourillons de fermeture G (d'un quart de tour vers la gauche ou la droite), basculer le cadre-support de filtre et le rabattre vers le bas. (voir fig. page 2)
2 Dégagez le filtré métallique de ses 2 pattes supports H.
3 Nettoyez le filtré avec un nettoyants menagers du commerce, puis rincez abondamment et séchez. (Ce nettoyage peut bien sur être effectué dans votre lave vaisselle).
4 Profitez de cette opération pour nettoyez le cadre support filtré.
5 Replacez-le filtré en effectuant les opérations en sens inverse.

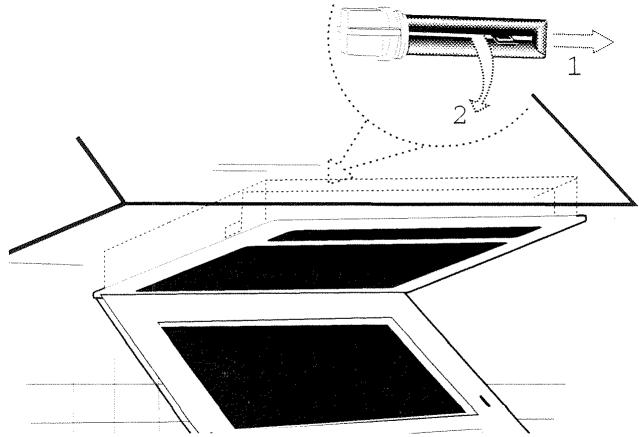

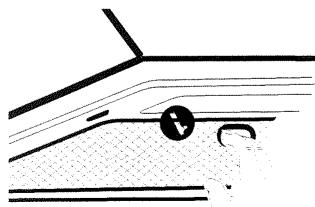

MODELE A Filtre -CASSETTE

Filtre avec cadre métallique et poignée

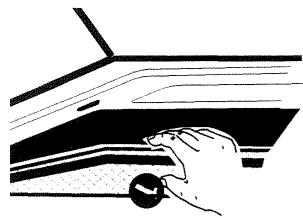

Pour 0ter ce filtre-cassette

1 Poussez le vers l'arrière tout en le soutenant d'une main

2 Pivotez alors le contrôle vers le bas

Nettoyez le filtré avec un nettoyant menager du commerce, puis rincez abondamment et séchez.

Ce nettoyage peut bien sur être effectué dans votre lave vaisselle.

Profitez de cette opération pour nettoyez le cadre support filtré.

Replacez-le filtré en effectuant les opérations en sens inverse.

Avant toute intervention, metre le groupe filtrant hors tension en retardant la prise si vous pouzey acceder, ou en actionnant le disjoncteur.

MODELE A Filtre SIMPLE

1 En faisant tourner les deux tourillons de fermetre G (d'un quart de tour vers la gauche ou la droite), basculez le cadre-support de+Filtre vers le bas.
2 Changez l'ampoule(s) E 14 40W en la dévissant puis revissez la nouvelle.
3 Replacez-le filtré en effectuant les opérations en sens inverse.

MODELE A Filtre -CASSETTE

1 Otez le contrôle cassette.
2 En faisant tourner les deux tourillons de fermetre G (d'un quart de tour vers la gauche ou la droite), basculer le cadre-support de filtre vers le bas.
3 Changez la lampe fluo G23 / 11W (voir fig ci-dessous).
4 Replacez-le filtré en effectuant les opérations en sens inverse.
5 Replacez le filtre cassette.

• Pratique une démarche le plus en avant possible par rapport à votre élément de cuisson.(figure ci-contre)

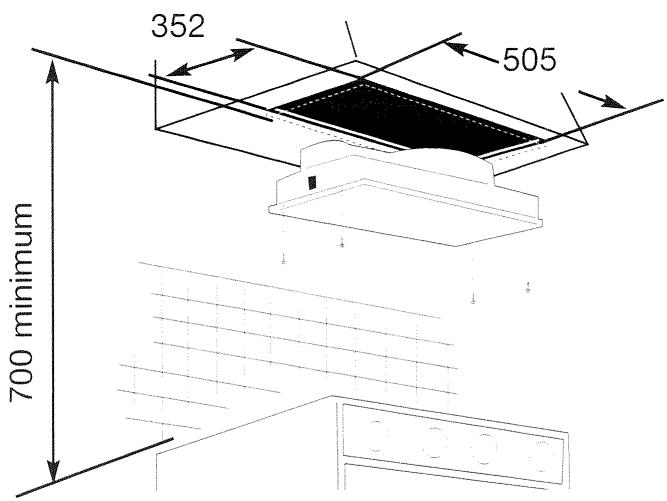

  La distance minimale entre le groupe filtrant et le dessus de votre table de cuisson doit etre de 70 cm

RACCORDEMENT ELECTRIQUE

Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75mm^2 (2 phase + terre) et doit être branché sur réseau 230 V monophasé par l'intermédiaire d'une prise de courant normalisée CEE 7 ou d'un dispositif de coupure omnipolaire ayant une distance d'ouverture des contact d'au moins 3 mm. Si le cable de cette apparéil est endommagé, il ne doit être replacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires.

Le fil de protection vert/jaune de l'appareil doit obligatoirement etre relié à la borne de terre de l'installation

Notre responsabilité ne saurait être engagée en cas d'accident consécutif à une mise à la terre inexistante ou incorrecte

Le fusible de votre installation doit-etre de 10 ou 16 A.

INSTALLATION

2 types de branchement

1 en évacuation extérieure voir page 7
2 en recyclage voir page 8

GENERALITIES

Vous possedez une sortie vers l'extérieur :

Votre groupe peut être raccordé sur celle-ci par l'intermédiaire d'une gaine d'évacuation) (emaille, en alu, flexible ou matière ininflammable de 0 125 interieur).

EN EVACUATION DANS UN CONDUIT D'AERATION

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux (en France ces règlements sont indiqués dans le DTU 61-1 du CSTB').

En particulier, l'air evacué ne doit pas être envoyé dans un conduit d'aération, de circulation d'air chaud ou d'évacuation de fumées. Dans le cas où le groupe fonctionne en évacuation d'air, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la piece en dépression.

L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

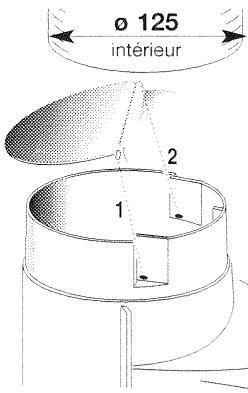

MISE EN PLACE DE LA GAIN

Mettez en place le clapet anti return (livre avec l'appareil) en le clipant dans la buse
Fixer la gaine d'évacuation sur votre conduit puis sur votre groupe filtrant
Fixez maintainant votre groupe dans son encastrement: voir page 9.

FIXATION DU GROUPE

voir page 9

GENERALITIES

Vou ne possédez pas de sortie vers l'extérieur

Tous nos apparèils ont la possibilité d'un raccordement en "recyclage" (sans sortie extérieure).

Dans ce cas ajouter un filtré à charbon actif qui retiendra les odeurs.

Ces filtres sont disponibles chez votre revendeur

Prévoyez une sortie d'air dans le haut du meuble de 100cm^2 minimum

NOTA : dans ce type de montage il n'est pas nécessaire de mettre le clapet anti retard.

Avant première utilisation du filtré cassette retirez le film de protection qui entoure le cadre

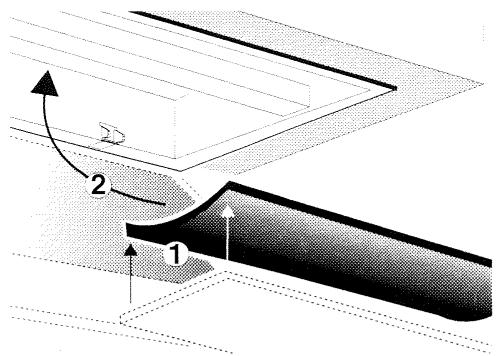

MISE EN PLACE

1 Fixez le goupe (voir page 9)
2 Mettez en place le filtré à charbon actif

FIXATION DU GROUPE

voir page 9

1 Oter le cadre support de filtré

Faire tournier les 2 tourillons de fermeture G (d'un quart de tour vers la gauche ou vers la droite), basculez le cadre support de+Filtre vers le bas et retirez le.

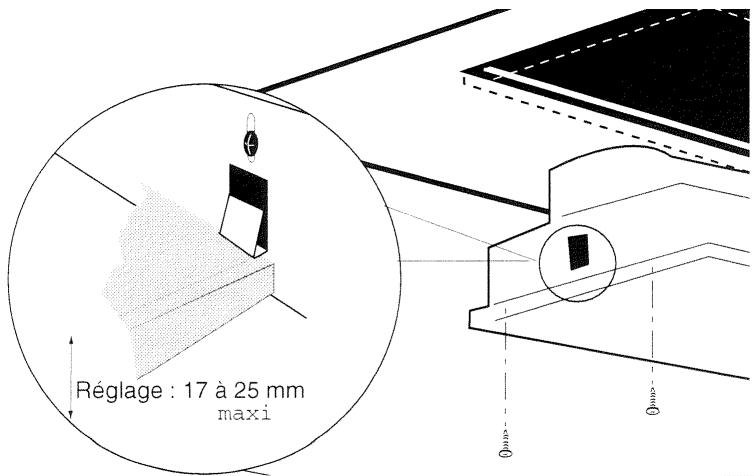

2 Fixer le groupe dans l'encastrement

Régler les 2 dessort à lame (figure ci-dessous)

Réglage possible : 17 à 25 mm (suivant l'épaissur du support Epaissur maximum du support 25 mm.

Clipez le groupe filtrant dans son encastrement à l'aide des 2 ressorts à lame D (voir figure ci-dessous)

Fixer le groupe filtrant avec les vis à bois livrées avec l'ap-pareil

IMPORTANT :

Toute intervention ayant pour origine une installation ou une utilisation non conforme aux prescriptions de cette notice ne sera pas acceptée au titre de la garantie constructeur et celle-ci sera définitivement suspendue

Les défauts d'aspect provoqués par une utilisation anormale ou le nettoyage avec des produits abrasifs qui n'entraine pas un non fonctionnement ou une inaptitude à l'utilisation n'entrent pas dans le cadre de la garantie

Tout dépannage doit être effectué par un technicien qualifié. Seuls les distributeurs de notre marque :

• CONNAISSENT PARFAITEMENT VOTRE APPAREIL ET SON FONCTIONNEMENT,
• APPLICENT INTÉGRALEMENT NOS MÉTHODES DE RÉGLAGE, D'ENTRETIEN ET DE RÉPARATION,
• UTILISENT EXCLUSIVEMENT LES PIECES D'ORIGINE.

En cas de réclamation ou pour commander des pièces de rechange à votre distributeur, précisez-lui la référence completé de votre apparéil (type de l' apparéil et numéro de série). Ces renseignements figurent sur la plaque signalétique fixée sur le caisson métallique de l' apparéil.
Les descriptions et les caractéristiques apportées dans ce "Livret" sont données seulement à titre d'information et non d'engagement. En effet, socieux de la qualité de nos produits, nous nous réservons le droit d'effectuer, sans préavis, toutes modifications ou améliorations nécessaires.
