Type de produit	Groupe filtrant
Dimensions approximatives	90 cm de largeur
Poids	Environ 10 kg
Débit d'air	Jusqu'à 700 m³/h
Niveau sonore	Max 65 dB
Type de filtre	Filtre à charbon et filtre métallique
Installation	Encastrable ou en surface
Fonctions principales	Extraction des fumées et des odeurs
Entretien et nettoyage	Filtres lavables en machine, nettoyage régulier recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange auprès du fabricant
Normes de sécurité	Conforme aux normes CE
Garantie	2 ans
Compatibilités	Compatible avec les cuisines équipées standard

FOIRE AUX QUESTIONS - SHG9502X SAUTER

Comment nettoyer le filtre du groupe filtrant SAUTER SHG9502X ?

Pour nettoyer le filtre, retirez-le du groupe filtrant en suivant les instructions du manuel. Lavez-le à l'eau chaude savonneuse, puis rincez-le soigneusement et laissez-le sécher avant de le remettre en place.

Quel type de filtre est compatible avec le SAUTER SHG9502X ?

Le SAUTER SHG9502X est compatible avec des filtres à charbon actif et des filtres métalliques. Assurez-vous de choisir le bon modèle selon vos besoins.

Comment installer le groupe filtrant SAUTER SHG9502X ?

Pour installer le groupe filtrant, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le fixer solidement au mur et de le brancher à l'alimentation électrique.

Que faire si le groupe filtrant ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise électrique fonctionnelle. Si tout est en ordre et qu'il ne s'allume toujours pas, contactez le service client pour assistance.

À quelle fréquence dois-je remplacer le filtre du SAUTER SHG9502X ?

Il est recommandé de remplacer le filtre tous les 6 mois, mais cela peut varier en fonction de votre utilisation. Surveillez l'efficacité de l'aspiration pour déterminer si un remplacement est nécessaire plus tôt.

Le SAUTER SHG9502X fait du bruit lorsque je l'utilise, est-ce normal ?

Un certain niveau de bruit est normal lors de l'utilisation, mais si le bruit est excessif, vérifiez que le filtre est propre et correctement installé. Si le bruit persiste, contactez le service client.

Comment puis-je augmenter l'efficacité du groupe filtrant ?

Pour augmenter l'efficacité, assurez-vous que le filtre est propre et remplacez-le régulièrement. Utilisez le groupe filtrant à la puissance maximale lorsque vous cuisinez des plats dégagent beaucoup de fumée ou d'odeur.

Le groupe filtrant SAUTER SHG9502X est-il adapté aux cuisines ouvertes ?

Oui, le SAUTER SHG9502X est conçu pour être efficace dans les cuisines ouvertes. Il aide à filtrer les odeurs et les fumées, améliorant ainsi la qualité de l'air dans votre espace.

MODE D'EMPLOI SHG9502X SAUTER

Vou venez d'acquerir une hotte SAUTER et nous vous en remercions.

C'est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre jour après jour d'exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir et faire plaisir à vos amis et votre famille.

Votre nouvelle hotte SAUTER s'integrera harmonieusement dans votre cuisine et alliera parfaitement facile d'utilisation et performances d'aspiration.

Vous trouvezé également dans la gamme des produits SAUTER, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaiselle, et de réfrigérateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte SAUTER.

Bien entendu, dans un souci permanent de satisfaire le moyen possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Et connectez-vous aussi sur notre site www.sauter-electromager.comù vous trouverez nos dernières innovations ainsi que des informations utiles et compléments.

SAUTER
Nous cuisinons si bien Ensemble

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : Avant de nettre votre apparéil en route, veuillez dire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre apparéil en marche, veuillez dire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

SOMMAIRE

FR

1 / A L'ATTENTION DE L'UTILISATEUR

• Consignes de sécurité 5
• Respect de l'environnement 10
  Description de votre apparéil 11

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation 12
  Raccordementélectrique 13
  Montage de la hotte 14

3 / UTILISATION DE VOTRE APPAREIL

• Description des commandes 15

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Nettoyage des filtres cassettes 16
Changement du filtré charbon 16
- Nettoyage de la surface extérieure 17
Changement de la lampe 17
- Entretenir votre apparéil 18

5 / ANOMALIES DE FONCTIONNEMENT

6 / SERVICE APRES-VENTE

Interventions 20
- Relations consommateurs 20

FR

1 / A L'ATTENTION DE L'UTILISATEUR

Important

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez- vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre apparéil. Ils ont été rédigés pour leur sécurité et celle d'autrui.

Sécurité et précautions importantes

Cette notice est également disponible sur le site internet de la marque Sauter. Merci de prendre connaissance de ces conseils avant d'instructor et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.Conservez cette notice d'utilisation avec votre appareil. Si l'ordinateil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l'évolution technique.
• Afin de retrouver aisément les références de votre apparéil, nous vous conseillons de les notes en page "Service et Relations Consommateurs".

Précautions importantes

• Cet apparéil a été créé pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.

• A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les eventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

• Cet apparéil peut être utilisé par des enfants d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles, ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par les enfants sans surveillance.

• Attention : Les parties accessibles de cet apparéil peuvent devenir chaudes lorsqu'il est utilisé avec des apparéils de cuisson.

FR 1 / A L'ATTENTION DE L'UTILISATEUR

Risques électriques

• Avant d'acceder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés. Si le cable d'alimentation est endomagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualifi-cation similaire afin d'éviter un danger.
• La déconnexion peut être obtenue en prévoyant une fiche de prise de courant accessible ou en incorporaient un interrupteur dans les canalisations fixes conformément aux règles d'installation.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet appariel. Cela représentait un danger pour vous.
• Les réparations doivent être exclusivement effectuées par un spécialiste/agréé.
• Débranchetzousjoursla hotteavant de procederàsonnettoyageouàsonentretien.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

Risques d'asphyxie

• Les réglementations concernant l'évacuation de l'air doivent être respectées. L'air ne doit pas être envoyé dans un conduit utilisé pour

évacuer les fumées d'appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux apparèils qui rengoient uniquement l'air dans la piece).

• Une ventilation convenable de la pierce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des apparciels utilisant du gaz ou un autre combustible (ne s'applique pas aux apparciels qui renvoie uniquement l'air dans la pierce).

Risques d'incendie

• Il est interdit de flamber des alimentés ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).
• Les fritures effectuees sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Respectez la fréquence de nettoyage et de remplacement des filtrés. L'accumulation de dépôts deGRAISSE risque d'occasionner un incendie.
• Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas

FR

1 / A L'ATTENTION DE L'UTILISATEUR

autorisé.

• Lorsque la hotte de cuisine est placee au dessus d'un apparéil à gaz, la distance minimale entre le dessus de la table et le dessous de la hotte doit etre d'au moins 70 cm. Si les instructions de la table de cuisson installee sous la hotte specifique une distance plus grande que 70 cm, celle-ci doit etre prise en compte.

1 / A L'ATTENTION DE L'UTILISATEUR

FR

- RESPECT DE L'ENVIRONNEMENT

• Les matériaux d'emballage de cet apparéil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs Municipaux prévus à cet effet.
• Notre apparéil contient également de nombreux matériaux recyclables. Il est donc mar

què de ce logo afin de vous indiquer que les apparêls usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des apparêls qu'organise votre fabricant sera ainsi réalisé dans les valeurs conditions, conformément à la directive européen 2002/96/CE sur les déchets d'équipements électriques etlectroniques.

Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des apparèils usagés les plus proches de votre domicile.

• Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

DESCRIPTION DE VOTRE APPAREIL

2 / INSTALLATION DE VOTRE APPAREIL

FR

• L'appareil doit être débranché pendant l'installation ou dans l'eventualité d'une intervention.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéel, faites appel à un électricien qualifié.
• Si la hotte est utilisé en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôle).
• Le conduit d'évacuation, quel qu'il soit ne doit pas déboucher dans les combles.
• Installez la hotte à une distance de sécurité d'au moins 70cm d'un plan de cuisson électrique, gaz ou mixte.

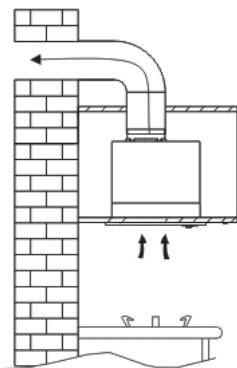

- UTILISATION EN VERSION EVACUATION

You possess dez une sortie vers l'extérieur

Votre hotte peut etre raccordee sur celle-ci par l'intermedaire d'une gaine d'évacuation (minimum 125 mm, émaillee, en alu, flexible ou en matière ininflammable). Si voitre gaine est inférieure à 125 mm de diametre, passez obligatoirement en mode recyclage.

Consell d'économie d'énergie

Pour une utilisation optimale de votre apparéil, limité au maximum le nombre de coude et la longueur de la gaine.

FR 2 / INSTALLATION DE VOTRE APPAREIL

RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retires.

Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble.

Vérifiez que:

-la puissance de l'installation est suffisante,
- les lignes d'alimentation sont en bon etat
- le diamètre des fils est conforme aux régles d'installation.

Attention Este apara

cable Cet apparéil est livré avec un cable d'alimentation H 05 VVF à 3 conducteurs de 0,75mm^2 (neutre, phase et terre). Il doit être branché sur réseau 220-240 V monophasé par l'intermédiaire d'une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux régles d'installation.

Notre responsabilité ne saurait etree engagee en cas d'accident consecutif a une mise a la terre inexistante ou incorrecte. Le fusible de votre installation doit etre de 10 ou 16 A. Si le cable d'alimentation est endommaged, faites appel au service après afin d'eviter un danger.

Attention

Si I'installation electrique de vour habitation necessite une modification pour le branchement de vour appeareil, faites appel a un electricien qualifie.

Attention

Si la hotte presente une quelconque anomalie, debranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

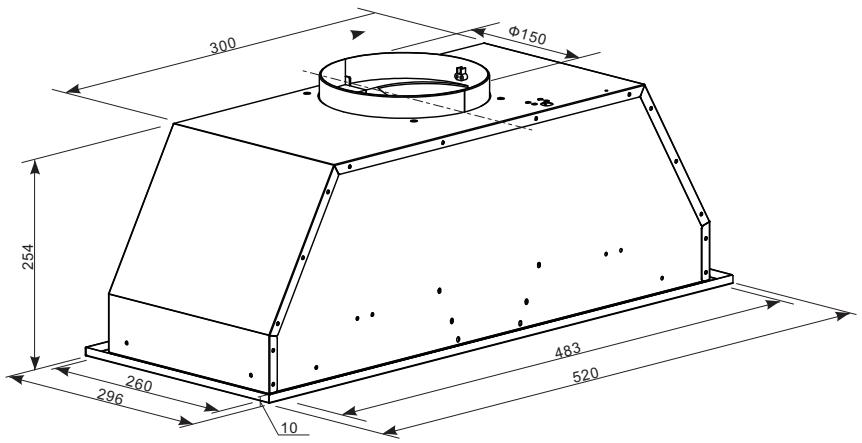

MONTAGE DE LA HOTTE

Attention L'installatic

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air evacué ne doit pas être envoyé dans un conduit utilisé pour evacuer les fumées d'appareils utilisant du gaz ou autre combustible. L'utilisation de conduits désaffectés ne peut se faire qu'avais accord d'un spécialiste compétent.

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 70 cm. au minimum. Si les instructions de la table de cuisson installee sous la hotte specifieune distance plus grande que 70 cm, celle-ci doit etre prise en compte.

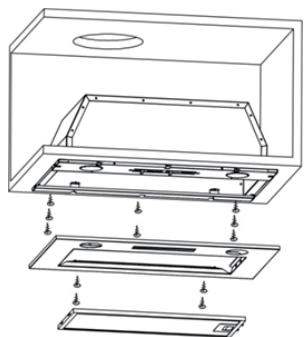

Fixant pour le cabinet:

— Faites une découpe dans le meuble haut de la taille indiquée sur l'image ci-dessous fig 1. Assurez-vous que la distance entre le bord de la découpe et le bord du meuble est supérieur à 35 mm.

• Retirez le filtré en aluminium et retirez les deux vis du panneau avant. Cassez les lampes à LED et mettez les panneaux. Fig2. Utilisez un tournevis pour serrer les vis dans le meuble.

• Connecter des lumières LED, et replacez le panneau avant avec ses deux vis, et replacez le contrôle.

Fig. 1

Fig. 2

FR

3 / UTILISATION DE VOTRE APPAREIL

DESCRIPTION DES COMMANDES

Boutons-électroniques

1. Appuyez sur le bouton ① pour allumer et eteindre le moteur.
2. Appuyez sur la touche , la vitesse passera de bas à moyen et haut. L'affichage LED indique 1, 2 et 3 circulairement.
3. Appuyez sur le bouton pour allumer le luminaire et appuyez a nouveau pour eteindre le luminaire.
4. Lorsque le capot est en marche, si vous appuyez sur la touche ,le capot passé à l'etat d'acquiescement (le temps d'acquiescement est de 9 min) et l'affichage LED indique "9-8-7 ... - 1-0 ", quand il indique" 0 ^ 其 , le capot sera automatiquement eteint. Si vous appuyez sur le bouton "TIMER" avant de désactiver, vous arrêterez la fonction de minutesie.

Fig. 3

Consell d'économie d'énergie

AjusterYOURvitesseau modedecuissonetau nombre de casseroles.Privilégierlesfoyersarrièresdevourappeildecuisson.

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

FR

Attention

Debranchez l'appareil avant de proceser à l'entretien et au nettoyage de l'appareil. Un entretien regulier de votre apparéil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

- NETTOYAGE DES FILTRES CASSETTES

Ils doivent être nettoyés toutes les 30 heures d'utilisation environ ou une fois par mois minimum.

Utilisez une Brosse, de l'eau chaude et un détergent doux. Rincez-les et séchez-les soignement avant de les remetre en place.

Fig. 4

- Démontage du filtré cassette

— Pivotez la poignée intégrée du filtré cassette.
- Basculez le filtré cassette vers le bas.

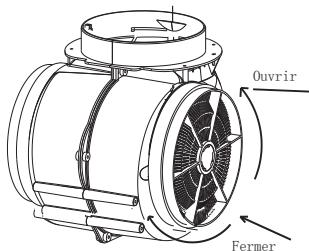

- CHANGEMENT DU FILTRE CHARBON

Remplacez-le toutes les 120 heures d'utilisation environ.

• Retirez les filtrres cassettes.
  Tournier le fentre charbon pour le retirer.
  — Faire l'opération inverse pour remettre un nouveau filtré.
• Remetre les filtres cassettes.

Fig. 5

FR 4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

- NETTOYAGE DE LA SURFACE EXTERIEURE

Pour nettoyer l'extérieure de votre hotte utilisez de l'eau savonneuse, mais n'utilisez jamais de crèmes à récuer, de détergents corrosif, ni d'éponce grattoir ou Brosse. Essuyez avec un chiffon humide et doux.

- CHANGEMENT DES LAMPES LED

Contactez le SAV

Attention

Avant toute intervention, la hotter doit être mise hors tension, soit en retardant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN...	COMMENT PROCEDER ?	PRODUITS/ACCESSOIRS A UTILISER
Enveloppe et accessoires	N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.
Filtre cassette	Ce filtre retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l'eau claire.	Avec un nettoyant menager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisse sale ou des couverts en argent).
Filtre charbon actif	Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

Pour préserver votre appareil, nous vous recommendons d'utiliser les produits d'entretien Clearit.

L'expertise des professionnels

au service des particuliers

Clearit you propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos apparéils électroménagers et de vos cuisines.

Vous les trouvez en vente chez votre revendeur habitual, ainsi que toute une ligne de produits accessoires et consommables.

FR

5 / ANOMALIES DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiéz que: • il n'y a pas de coupure de courant. • une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiéz que: • la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée. • la cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon n'est pas usage (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiéz que: • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché.

6 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS

FR

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consulter notre site: www.sauter-electromenager.com
nous écrire à l'adresse postale suivante:

Service Consommateurs SAUTER

5 avenue des Béthunes

CS69526 SAINT OUEN L'AUMONE

95060 CERGY PONTOISE CEDEX

nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0 892 02 88 05

Service 0,50 € / min

• prix appel

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros

RCS Nanterre 801 250 531.

2-INTERVENTIONS FRANCE

Les eventuelles interventions sur votre apparéil doivent être effectées par un professionnel qualifié dépositaire de la marque. Lors de leur appel, afin de faciliter la p rise en charge de leur de mande, munissez-vous des références complètes de leur apparéil (référence commerciale, ré férence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

ou

B:Référence commerciale
C:Référence service
H:Numéro de série

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25 Service gratuite + prix appel

Pièces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pieces détachées certifiées d'origine.

FR Information Eco Design / Fiche technique produit

Cet apparéil est conforme aux règlements délégués (UE) 65/2014 et 66/2014 de la Commission Européenne, concernant les exigences d'écoconception et d'étiquetage énergétique des hôtes domestiques.

Symbole Valeur Unité

Marque	Sauter
Référence du produit	SHG9502X
Consommation annuelle d'énergie	AEC	58.1	kWh/annum
Index d'efficacité énergétique	EEi	66.9	-
Index d'efficacité fluidodynamique	FDE	23.4	-
Index d'efficacité lumineuse	LE	35.9	-
Index d'efficacité de filtration	GFE	76.7	-
Facteur d'accroissement dans le temps	f	1.2	-
Débit d'air maximum de la hotte	Qmax	594.8	m³/h
Débit d'air au point de rendement maximal	QBEP	283.0	m³/h
Pression d'air au point de rendement maximal	P BEP	377	P
Consommation d'énergie au point de rendement maximal	W BEP	126.5	W
Consommation d'énergie du système d'éclairage	WL	3.7	W
Eclairement moyen du système d'éclairage	E middle	133	Lux/W
Consommation d'énergie à l'arrêt	Po	-	W
Consommation d'énergie en voille	Ps	0.41	W
Débit d'air à la vitesse maximale en usage normal	-	571.1	m³/h
Débit d'air à la vitesse minimale en usage normal	-	332.1	m³/h
Débit d'air en mode intensif ou boost	-	--	m³/h
Emission acoustique à la vitesse maximale en usage normal	-	70	dB(LWA)
Emission acoustique à la vitesse minimale en usage normal	-	60	dB(LWA)
Emission acoustique en mode intensif	-	--	dB(LWA)
