TE1563BL - Lave-linge THOMSON - Notice d'utilisation et mode d'emploi gratuit

Marque	THOMSON
Modèle	TE1563BL
Type de produit	Lave-linge frontal
Capacité de lavage	6 kg
Programmes de lavage	Coton, Couleurs, Synthétiques, Délicat, Laine, Textiles lavables à la main, Express 30', Rinçage seul, Essorage seul
Températures de lavage	De 30 °C à 95 °C selon programme
Vitesse d'essorage maximale	800 tr/min
Options de lavage	Prélavage, Rinçage plus, Anti-froissage, Eco, Lavage intensif, Égouttage, Arrêt cuve pleine, Départ différé
Alimentation électrique	220-240 V, 50 Hz
Pression d'eau	Min 0,1 MPa (1 bar), Max 1 MPa (10 bars)
Sécurité enfants	Oui, verrouillage des commandes
Sécurité d'essorage	Détection de balourd, limitation automatique
Sécurité anti-mousse	Détection et correction automatique
Sécurité d'ouverture	Verrouillage automatique du couvercle en cycle
Entretien courant	Nettoyage boîte à produits, nettoyage filtre de pompe
Service après-vente	Pièces d'origine certifiées, intervention par professionnel qualifié

FOIRE AUX QUESTIONS - TE1563BL THOMSON

Comment débrider le lave-linge avant la première utilisation ?

Retirez la cale en polystyrène sous le couvercle. Ouvrez la plinthe avant, dévissez la vis de maintien de la bride avant (rouge) avec une clé de 10, puis retirez la bride et bouchez le trou avec le cache fourni. À l'arrière, dévissez les deux vis D et les quatre vis E, retirez la bride F, libérez le cordon électrique, puis bouchez les trous avec les caches H et revissez les vis E. Conservez les pièces pour un futur transport.

Quels sont les programmes disponibles sur le TE1563BL ?

Les programmes incluent : Coton (95°C, 6 kg), Couleurs (60°C, 6 kg), Synthétiques (60°C, 3 kg), Délicat (40°C, 2 kg), Laine (40°C, 1,5 kg), Textiles lavables à la main (30°C, 1 kg), Express 30' (40°C, 3 kg), Rinçage seul et Essorage seul.

Comment nettoyer le filtre de la pompe de vidange ?

En fin de cycle, si l'affichage indique 'Filt', nettoyez le filtre : débranchez la prise, retirez la plinthe, placez un récipient sous l'accès pompe, ouvrez le tuyau de purge (si présent) pour vider l'eau, dévissez le bouchon du filtre, nettoyez-le, puis remontez le tout. Vérifiez l'étanchéité lors du prochain lavage.

Que faire si la machine ne vidange pas ?

Vérifiez d'abord si vous avez programmé un arrêt cuve pleine. Si ce n'est pas le cas, nettoyez le filtre de la pompe de vidange (voir question précédente). Assurez-vous aussi que le tuyau d'évacuation n'est pas plié ou écrasé.

Comment régler l'heure courante sur l'afficheur ?

Mettez la machine sous tension. Appuyez sur le sélecteur (touche 4) jusqu'à ce que la zone E et l'icône clignotent. Tournez le bouton de réglage (3) pour modifier l'heure (réglage sur 24 h, minute par minute). Attendez quelques secondes pour valider.

Comment utiliser la fonction départ différé ?

Après avoir sélectionné un programme, appuyez sur le sélecteur (touche 4) pour atteindre la zone E, puis tournez le bouton de réglage (3) pour choisir l'heure de fin différée de 15 minutes à 23h45. Le cycle démarrera automatiquement pour se terminer à l'heure choisie.

Que signifient les codes d'erreur d01, d02, etc. ?

d01 : défaut de remplissage (vérifiez le robinet d'eau). d02 : défaut de vidange (nettoyez le filtre). d06 : défaut de rotation du tambour (vérifiez qu'aucun objet ne bloque le tambour). d07 : défaut de verrouillage du couvercle (vérifiez la fermeture). F1E : filtre de pompe encrassé (nettoyez-le).

Comment activer la sécurité enfants ?

Appuyez simultanément sur les touches 'Départ/Annulation' (2) et 'Sélection' (4). L'icône '9' s'affiche. Pour désactiver, répétez la même action. Il est recommandé d'activer cette sécurité après avoir lancé le cycle.

Que faire en cas de forte mousse pendant l'essorage ?

La machine détecte automatiquement l'excès de mousse : l'essorage s'arrête, la machine se vidange, puis ajoute éventuellement un rinçage supplémentaire et adapte la vitesse d'essorage. Pour les cycles suivants, réduisez la dose de lessive ou changez de produit.

Comment entretenir la boîte à produits ?

Tirez le bouton vers l'avant et retirez la boîte vers le haut. Nettoyez l'intérieur des bacs et canaux sous l'eau chaude. Le bac assouplissant possède un siphon amovible (bleu) à nettoyer séparément. Replacez la boîte en la poussant à fond.

MODE D'EMPLOI TE1563BL THOMSON

1 - Comment effectuer votre première installation

• Consignes de sécurité 4
• Environnement et economie 4
  Description de votre apparéil 5
• Débridage de votre apparéil 6 et 7
• Mise en place de votre apparéil 8
  Raccordements de votre(APpeuil (eau froide) 8
  Raccordements de votre(APpeareil (eauxuses) 9
• Alimentation électrique 9

2 - Comment utiliser votre apparéil ?

• Codes d'entretien des textiles 10
• Préparation de votre linge 11
• Traitément des taches difficiles 12

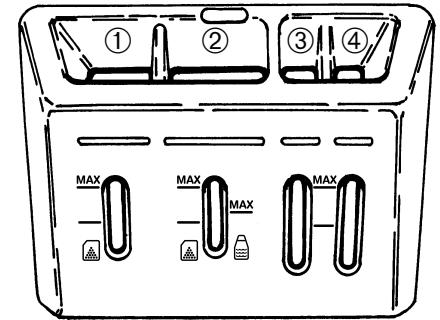

• Chargement du linge et des produits lessiviels 13
  · Affichage et réglage de l'heure courante 14
• Programmation 14 à 17
  Détails des fonctions 18 et 19
• Programme pour essais CEE / Caracteristiques 19
• Modification d'un programme de lavage / Sécurité enfants 20
  ·Sécurités automatiques 21

3 - Entretien courant

·Nettoyage de la boite à produits 21

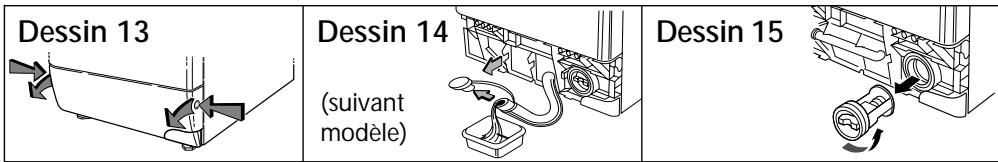

- Nettoyage du filtré / Risque de gel / Accès au fond de la cuve 22
- Nettoyage de votre machine / Verifications périques 23

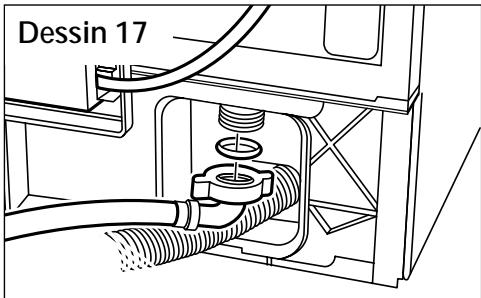

- Remplacement du tuyau d'eau froide, du cordon d'alimentation 23

4 - Incidents pouvant survenir...

Le cycle ne démarre pas / Fortes vibrations lors de l'essorage 24
Le linge n'a pas ete essore ou est insuffisamment essore 24
·Uneflaque d'eau se formeautourde la machine 24
· La machine ne vidange pas 24

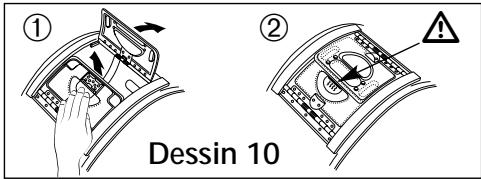

- Les portillons du tambour s'ouvrent trop lentement 24
Le couvercle ne s'ouvre pas 25

5 - Messages particuliers donnés par l'afficheur

Incidents signalés dépannables par vous même 26
·Nettoyage du filtré F,IE 22

Au fil des pages de cette notice, vous découvertes les symboles suivants qui vous signaleront :

les consignes de sécurité (pour vous, votre machine ou votre linge) à respecterIMPéricativement,

un dangerélectrique,

les conseils et les informations importantes

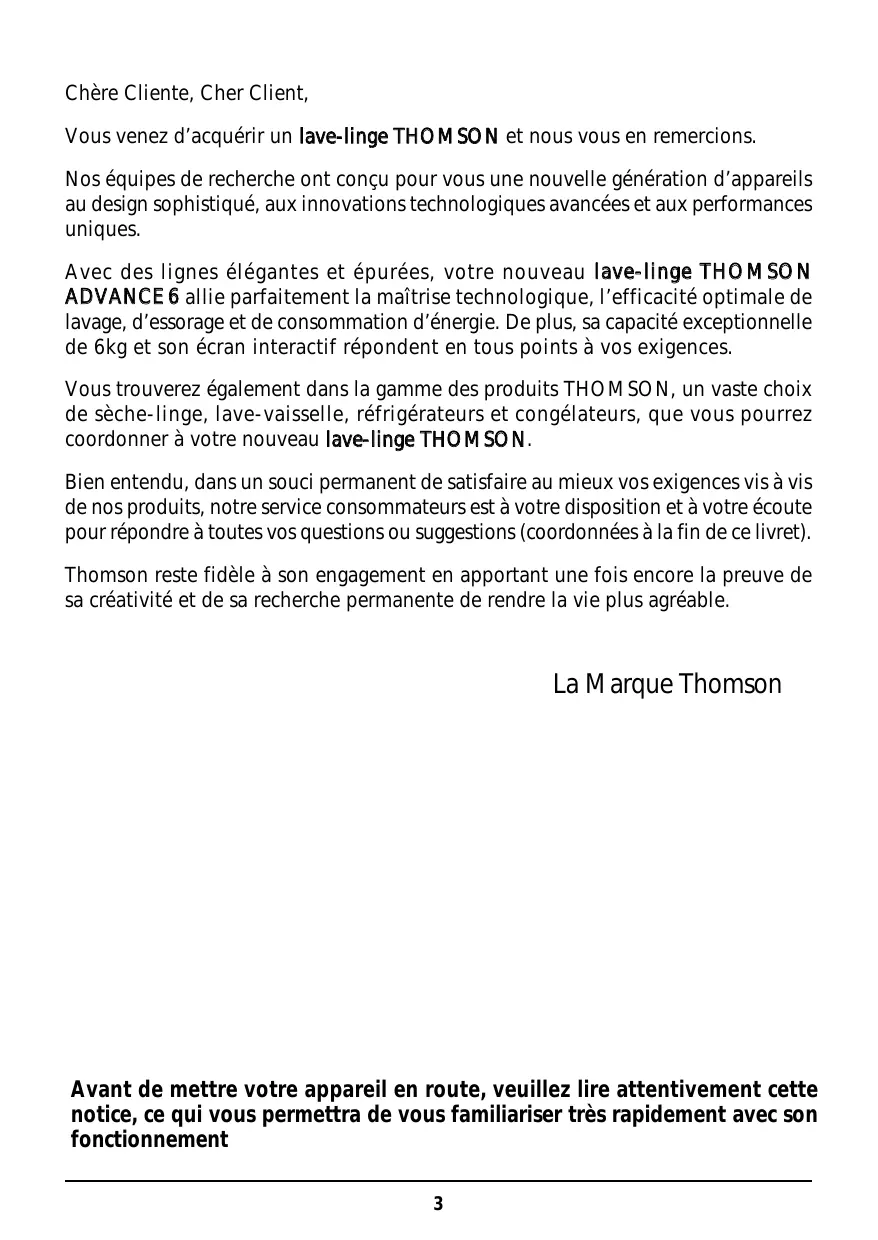

Chere Cliente, Cher Client,

Vouss venez d'acquérir un lave-linge THOMSON et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous une nouvelle génération d'appareils au design sophistiqué, aux innovations technologiques avances et aux performances uniques.

Avec des lignes éligantes et épurerées, votre nouveau lave-linge THOMSON ADVANCE 6 allie parfaitement la maitrise technologique, l'efficacité optimale de lavage, d'essorage et de consommation d'énergie. De plus, sa capacité exceptionnelle de 6kg et son écran interactif répondent en tous points à vos exigences.

Vous trouvez également dans la gamme des produits THOMSON, un vaste choix de seche-linge, lave-vaisselle, réfrigerateurs et congélateurs, que vous pourrez coordonnner à votre nouveau lave-linge THOMSON.

Bien entendu, dans un souci permanent de satisfaire au besoin vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Thomson reste fidèle à son engagement en apportant une fois encore la preuve de sa créativité et de sa recherche permanente de rendre la vie plus/agréable.

La Marque Thomson

Avant de mettre votre apparéil en route, veuillez tire attentivement cette notice, ce qui vous permettra de vous familiariser très rapidement avec son fonctionnement

Consignes de sécurité

Cet apparéil, destiné à un usage exclusivement domestique, a été concu pour laver, rincer, essorer et, suivant le modele, pour sécher les textiles pouvant être traités en machine.

Respectez impératifement les consignes suivantes. Nous déclinons toute responsabilité et garantie en cas de non respect de ces recommendations pouvant entraîner des dégats matériels ou corporels.

• L'appareil ne doit être utilisé que conformément au mode d'emploi, pour éviter des dommages à votre linge et à votre apparéil. Utilisez seulement des produits de lavage et d'entretien certifiés pour l'emploi dans les machines à laver à usage domestique.
• Si, avant lavage, vous traitiez votre linge à l'aide de détachants, dissolvants et, en règle générale, de tous produits inflammables ou à fort pouvoir détonant, ne l'introduisez pas immédiatement dans l'appareil (voir chapitre "TRAITEMENT DES TACHES DIFFICILES").

De même, il vous est fortement recommendé de ne pas utiliser de solvants ou de produits en bombe aérosol à proximité de votre lave-linge et plus généralement d'appareils électriques dans une piece mal aérée (risque d'incendie et d'explosion).

• Si vous étés amèné à ouvrir votre machine en cours de cycle (par exemple : pour ajouter ouPTRirer du linge), suivant la phase dans laquelle se trouve le programme (en lavage et, suivant le type d'appareil, en séchage), prenez garde à la température interieure qui peut être très élevée (risque de brûlures graves).

Economies d'énergie

• Charger la machine au maximum signifie profiter de manière optimale de l'eau et de l'énergie.
• Ne programmez le prélavage que lorsque c'est absolument nécessaire: par ex. pour des vêtements de sport ou de travail très sales, etc...
• Pour du linge peu ou moyennement sale, un programme sans prélavage suffit.
• Pour du linge peu saleCHOISSEZ un cycle de lavage court (ou "express" suivant le modele).

• Dosez le produit de lavage selon la durée de l'eau, le degré de salissure et la quantité de linge et respectez les conseils sur les paquets des produits lessiviels.

• Contrôlez à intervalles réguliers les tuyaux d'alimentation en eau et d'évacuation, vous pourrez ainsi empêcher les dégats des eaux.

• Ne laïsez pas les enfants jouer avec l'appareil et éloignez les animaux domestiques.
• Si des incidents se produit et que vous ne pouvez les résoudre grâce aux remèdes que nous vous préconisons (voir chapitre "INCIDENTS POUVANT SURVENIR"), faites appel à un professionneliel qualifié.
• Les-appareilsusagésdoiventimmédiatement êtrerendusinutilisables.Débranchez et coupezle cable d'alimentation au ras de l'appareil.Fermez l'arrivée d'eau et enlevez le tuyau.Rendez lafermeture de la porte inutilisable.
• Soyez respectueux de l'environnement : renseignez-vous auprès de votre revendeur ou des services techniques de votre ville sur les possibilités de mise au rebut de vos ancients apparéils.

Pour les machines séchantes :

• Retirez, avant le séchage, les doseurs pour produits lessiviels en poudre ou liquides eventuellement mis dans le tambour avec le linge. La matière plastique dont ils sont faits ne supporterait pas les températures du séchage.

Pour les machines séchantes :

• Si vous essorez à grande vitesse, l'humidité résiduelle sera faible, donc faible consommation d'énergie.
  Meme les textiles synthétiques doivent etressores avant le sechage.
• Le temps de séchage bienCHOsi aide aussi à economiser energie et eau.
• Ne sourséchez pas votre linge pour éviter des consommations d'eau et d'énergie inutiles.

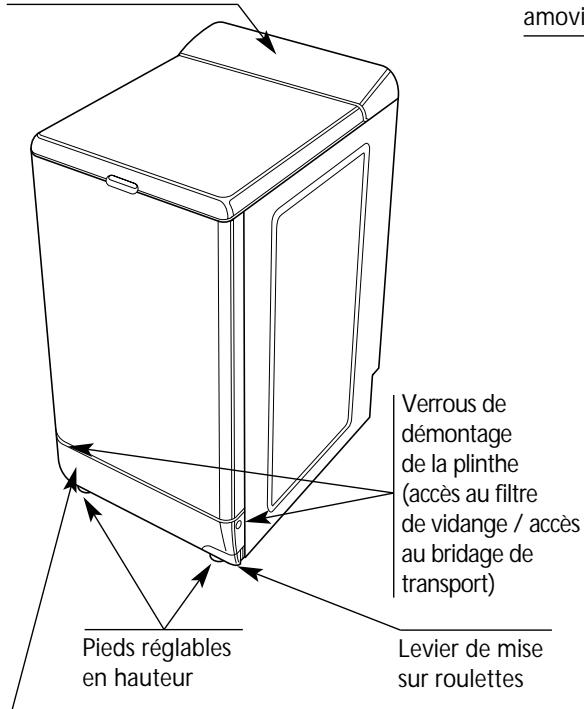

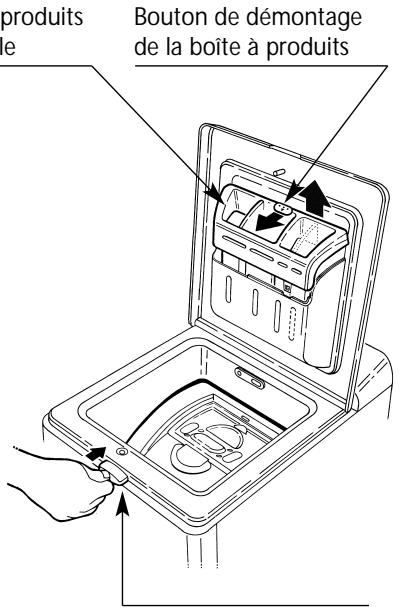

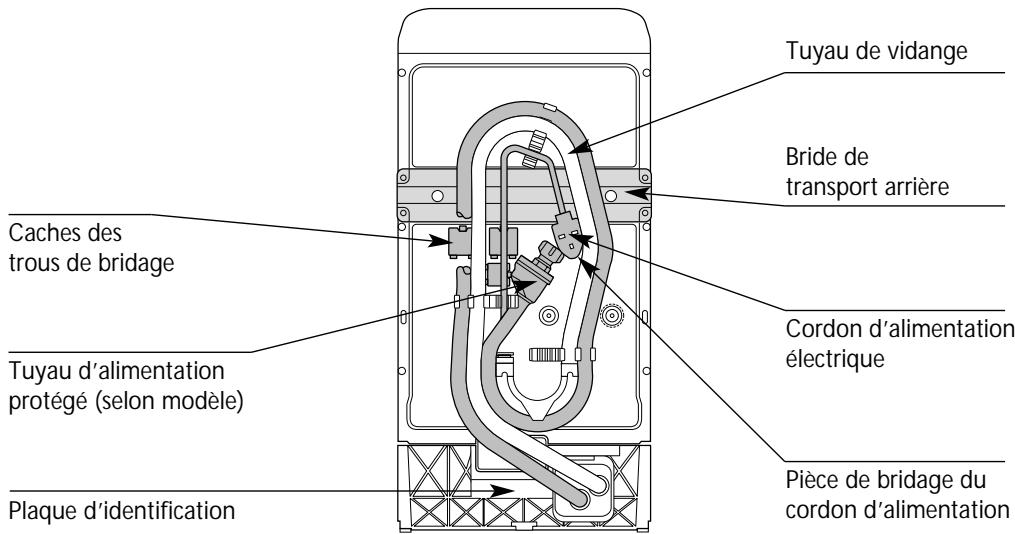

Description de votre apparéil

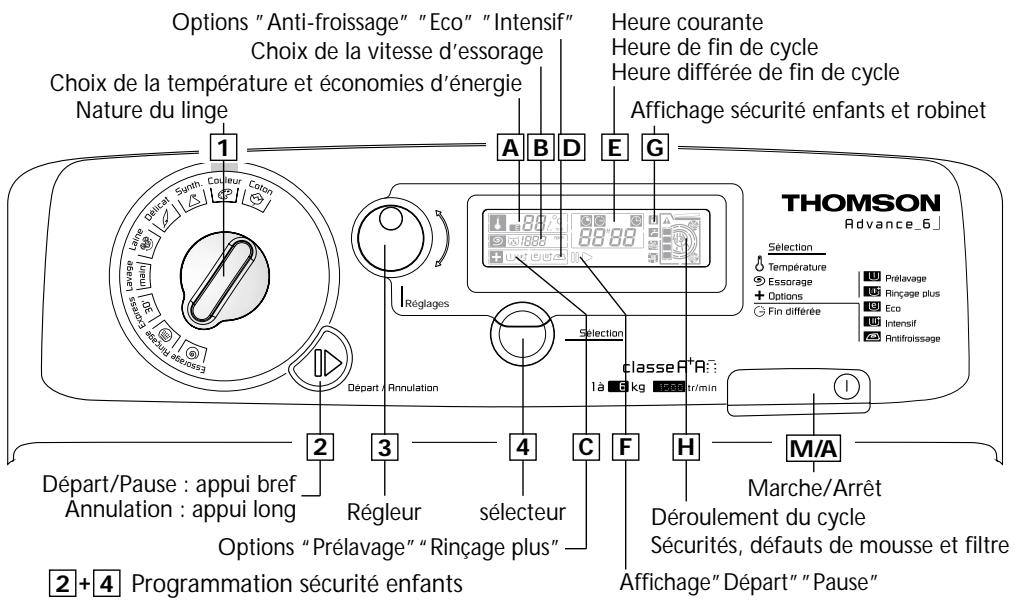

Tableau de commande

Boite à produits amovible
Pousoir d'ouverture du couvercle (restant verrouillé pendant le cycle)

Plinthe avant escamtable (accès au filtré de vidange / accès au bridage de transport)

AVANT Toute UTILISATION, IL EST IMPÉRATIF D'ÉFFECTUER LES OPÉRATIONS DÉCRITES CI-APRès.

Ces opérations consistent à retarder toutes les pieces qui servent à immobiliser la cuve de votre apparéil pendant le transport.

Ces opérations dites "de débridage" sont nécessaires pour le bon fonctionnement de votre apparéil et le respect des normes en vigueur en matière de sécurité.

Si ces opérations n'était pas effectuees dans leur totalite,ILA pourrait causer des dommages graves à votre apparéil pendant son fonctionnement.

Retirez préalablement la cale en polystyrene expansé située sous le couvercle.

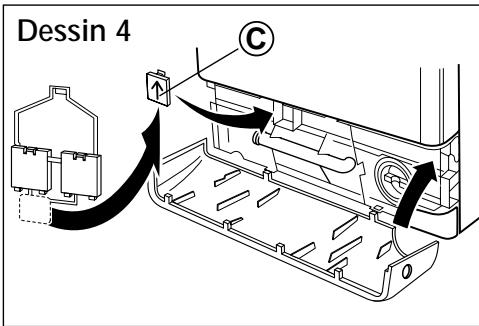

Bride de transport avant

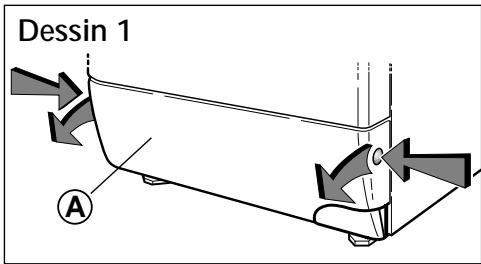

1 - Ouvrez en appuyant simultanément sur les bossages se trouvant de part et d'autre de la plinthe «A» tout en tirant cette dernière vers vous (Dessin 1)

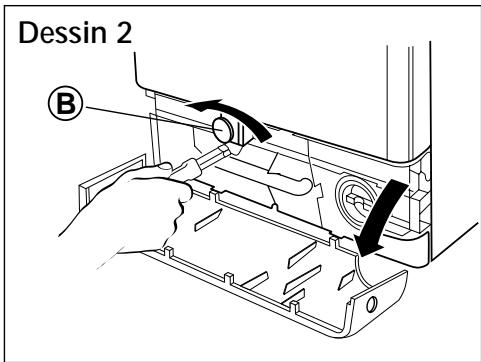

2 - Dévissez, à l'aide d'une clé de 10, la vis de maintien de la bride "avant" en plastique rouge «B» (Dessin 2)

4 - Bouchez le trou laïssé par la bride à l'aide du cache «C» fourni (Dessin 4)

5 - Recippez la plinthe (Dessen 4)

Débridage de votre apparéil

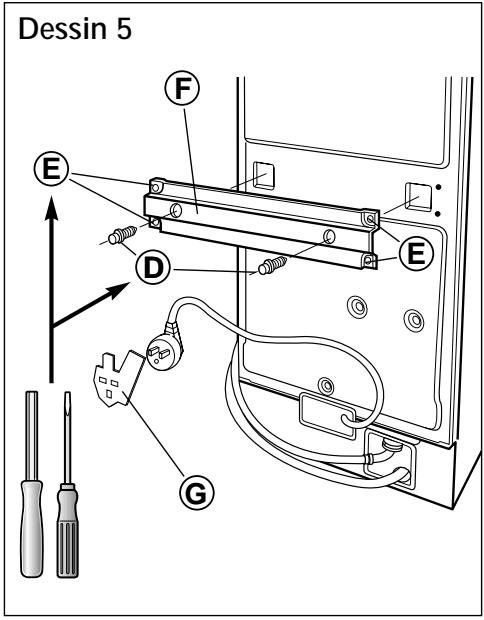

Bride de transport arrêté

1 - Dévissez les deux vis «D» et les quatre vis «E» à l'aide d'une clé à tube de 10 ou d'un tournevis plat (Dessin 5)
2 - Retirez la bride «F»
3 - Libérez le cordon électrique de la piece plastique «G» qui le lie à la bride de transport

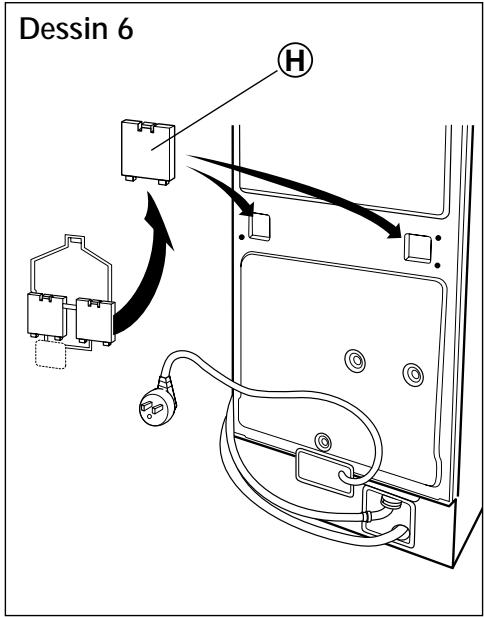

4 - Bouchez les trouss laissés par la bride à l'aide des 2 caches «H» restants (Dessen 6) et revissez les 4 vis «E» à leur emplacement d'origine dans la carrosserie.

Avant sa sortie d'usine, votre apparéil a été minutieusement contrôle; il est donc possible que vous constatiez la présence d'un peu d'eau dans la cuve ou au niveau des boîtes à produits.
Si vous voulez placer votre apparéil dans l'alignement de vos meubles, vous pouvez casser les crochets de fixation des tuyaux.
Attention à ne pas écraser les tuyaux!

1 Nous vous conseillons de conserver toutes les pieces de bridage, car il faudra obligatoirement les remonter si vous doivent, par la suite, transporter votre machine. Toutes ces pieces ainsi que celles composant l'ensemble de votre machine sont faites de matériaux recyclables. Il convient d'en tener compte lors de leur mise en décharge à la fin de la vie de votre machine.

Mise en place de votre apparéil

Déplacement - mise sur roulettes :

Votre apparéil est équipé de roulettes escamtables qui vont vous permettre de le déplacer facilement.

Pour la mise sur roulettes, faites pivoter de la droite jusqu'à l'extrémité gauche le levier situé au bas de l'appareil (Dessin 7).

En fonctionnement, l'appareil ne doit pas reposer sur ses roulettes : n'oubliez pas de ramener le levier dans sa position initiale.

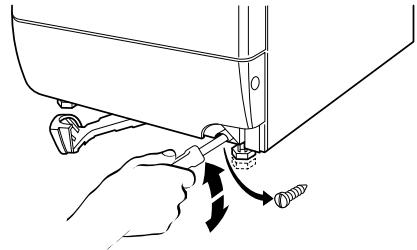

Mise à niveau :

Votre apparéil est équipé de deux pieds réglibles placés à l'avant permettant de compenser les inégalités du sol. Pour régler l'horizontalité et la stabilité de l' apparéil, procédez comme suit :

• mettez votre apparéil sur ses roulettes (voir ci-dessus)
• desserrez les deux vis servant au blocage des pieds à l'aide d'un tournevis plat (Dessin 8)
• réglez les deux pieds à l'aide d'une clef plate ou d'une pince pour réaliser la mise à niveau

Dessin 7

Dessin 8

• pour vérifier sa stabilité, remettez l'appareil sur ses pieds en ramenant le levier dans sa position initiale
• si les réglages sont corrects, revissez les deux vis de blocage des pieds.

Environnement de l'appareil :

Si vous placez votre machine a cote d'un autre appeareil ou d'un meuble, nous vous conseillons de toujours laisser entre eux un espace pour faciliter la circulation de l'air.

D'autre part, nous vous déconseillons fortement :

• d'installer将自己的 appliée dans une piece humide et mal aérée.

• d'installer votre apparéil dans un lieu où il pourrait être soumis à des projections d'eau.

• d'installer votre apparéil sur un sol en moquette.

Si vous ne pouvez l'éviter, prenez toutes les dispositions pour ne pas générer la circulation de l'air à sa base, afin d'assurer une bonne ventilation des composants internes.

Raccordements de votre(APpeuil

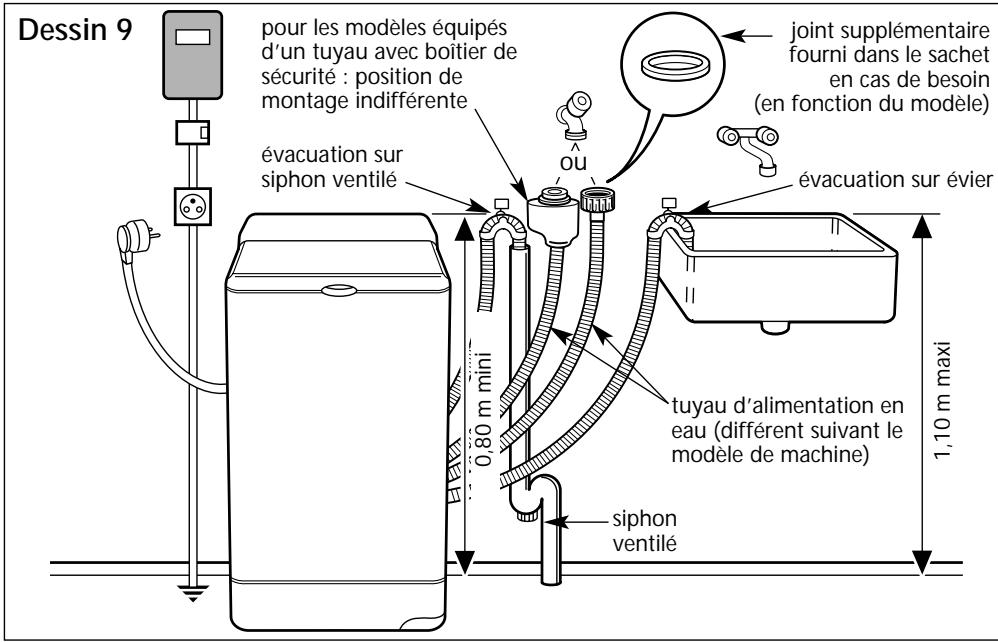

Alimentation en eau froide (Dessin 9)

Branchez le tuyau d'alimentation sur un robinet muni d'un embout fileté 20x27 (3/4 BSP) en intercalant le joint fourni dans le sachet d'accessoires (Attention : sur certains modèles, ce tuyau est déjà équipé de son joint).

Arrivée d'eau :

• Pression d'eau mini :

1 kg/cm² ou 10 N/cm² ou 0,1 MPa ou 1 bar

• Pression d'eau maxi :

10 kg/cm² ou 100 N/cm² ou 1 MPa ou 10 bars

Raccordements de votre(APpeuil

Evacuation des eaux usées (Dessin 9)

Raccordez le tuyau de vidange :

• soit, de façon provisoire, sur un évier ou une baignoire
• soit, de façon permanente, sur un siphon ventilé.

Si votre installation n'est pas équipée d'un siphon ventilé, veillez à ce que le raccordement ne soit pas étanche. En effet, pour éviter tout refoulement d'eaux usées dans la machine, il est vivement recommendé de laisser libre passage à l'air entre le tuyau de vidange de la machine et le conduit d'évacuation.

Dans tous les cas, la crosse de vidange devra être placée à une hauteur comprise entre 0,80 m et 1,10 m par rapport à la base de la machine.

Veillez a bien maintainir le tuyau de vidange au moyen d'un lien afin d'éviter que la crosse ne se dégage en cours de vidange et provoque une inondation.

Pour votre sécurité, il est impératif de vous conformer aux indications données ci-dessous.

Alimentation électrique (Dessin 9)

L'installation électrique doit être conforme à la Norme NF C 15-100, en particulier pour la prise de terre.

Nous ne pouvons pas etre tenus pour responsable de tout incident cause par une mauvaise installation electrique.

(i) Conseils pour l'installation électrique de votre(APpeuil
- N'utilise pas de prolongateur, adaptateur ou prise multiple.
- Ne supprimez jamais la mise à la terre.
- La prise de courant doit être facilement accessible mais hors de portée des enfants.

En cas d'incertitude, adresse-vous à votre installerateur.

Votre apparéil est conforme aux directives européennes 73/23/CEE (directive basse tension) et 89/336/CEE (compatibilité electromagnetique) modifiées par la directive 93/68/CEE.

Codes d'entretien des textiles

Pour vous aider dans l'entretien de vos textiles, ceux-ci sont munis d'une étiquette résumant les informations nécessaires. Celles-ci sont exprimées en codes par les symboles ci-dessous:

LAVAGE		CHLORAGE
95	Température maximum : 95°C	cl		Pas de chlorage
	- Action mécanique normale
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissant
	- Essorage réduit
60	Température maximum : 60 ou 50°C	REPASSAGE
	- Action mécanique normale	200 °C	150 °C	110 °C	Pas de repassage (pas de vapeur)
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissant
	- Essorage réduit
50	- Action mécanique réduite
	- Rincage à température décroissant
	- Essorage réduit
40	Température maximum : 40°C	NETTOYAGE A SEC
	- Action mécanique normale	A Tous solvants usuels	P Perchloréthylene Essence minérale	F Essence minérale et solvent fluoré F113	Pas de nettoyage à sec, ni de détached aux solvants
	- Rincage normal
	- Essorage normal
	- Action mécanique réduite
	- Rincage à température décroissant
	- Essorage réduit
40	- Action mécanique très réduite	Processus normal
	- Rincage normal
	- Essorage normal
30	Température maximum : 30°C	- Action mécanique réduite - Température de séchage réduite - Pas d'addition d'eau (Nettoyage en libre-service impossibly)
	- Action mécanique très réduite
	- Rincage normal
	- Essorage réduit
	Lavage à la main seulement	SECHAGE EN TAMBOUR MENAGER
	Température 40°C maximum
	(Certains apparèuls sont maintainant équipés d'un programme qui permet de laver en machine ce type de textiles)	Séchage fort	Séchage doux	Pas de séchage en tambour
	Pas de lavage

COFREET

Préparation de votre linge

Le tri de votre linge

Reportez-vous au tableau de la page précédente pour trier votre linge etCHOisissez le programme adapté aux étiquettes. Dans le cas de charges mélangées, utilisez le programme correspondant au linge le plus fragile.Ne dépassez pas les charges maximales ( voir tableau de programme ) Pour du linge neuf, vérifie que le textile ne déteint pas : voir "Le test couleur" ci-dessous.

Le test couleur

Au premier lavage, un linge de couleur déteint souvent, sauf s'il est garanti grand teint. Avant de lemettre en machine, faites le test suivant :

• Prenez une partie non visible du linge

• Humectez-la d'eau chaude

• Pressez-la ensuite dans une étoffe blanche

• Si le linge ne déteint pas, vous pouvez le laver normalement en machine.

• Si le binge déteint, lavez-le séparément en machine ou à la main.

Poids moyen de quelques pieces de linge sec "peu épais"

Drap 1 place 400 a 500 g
Drap 2 places .800g
Taie d'oreiller 200g
Chemise de nuit legere 150g
Pantalon toile infant 120 g
Pantalon toile adulte. 500 g
Chemisehomme coton/polyester. 200g

Tee-Shirt cotton grande taille. 150 g
Torchon vaisselle 100g
Nappe 250g
Lingeriedelicate 50g
Lainage synthetique infant 50g
Chaussette 20g
Pyjama toile adulte 250g

Poids moyen de quelques pieces de linge sec "épais"

Blue-jean adulte 800 g a 1 kg
Grande serviette éponge 700 g
Petite serviette éponge 300g
Pantalon jogging adulte 350g

Pyjama éponge infant 100g
Peignoir de bain 1200g
Sweat-shirt 250g
Housse de couette 1500g

La verification de votre linge

Le non respect des conseils suivants peut engendrer des dégats graves, voire irrémédiables (tambour détiéré, linge déchére, etc...) et annule la garantie.

• Videz les poches.
• Fermez les fermétures à glissières et à pression.

• Enlevez les crochets des voilages ou mettez vos voilages dans un filet de lavage.

• Retirez les boutons mal cousus, les épingle, les agrafes.

• Mettez les petites pieces de linge (rubans, pochettes, etc...) dans un filet de lavage.
• Retournez les textiles multicouches (sac de couchage, anorak...).
• Retournez les tricots, les textiles à decoration rapportée, les pantalons et les vêtements en maille.

Vérification du linge avant séchage

(pour les machines lavantes-sechantes uniquement)

Les fibres qui composent votre linge sont de nature et d'origine diverses, leur comportement pendant le séchage est donc très variable.

D'une manière générale, tous les textiles lavables en machine peuvent être séchés en tambour menager, sauf :

• les laines, les soies, les voilages, les collants ou les bas nylon
• les tissus plastifiés
• les chlorofibres (Themolactyl* par exemple)

• Marque déposée

• les pieces de linge dotées de mousse plastique, de caoutchouc ou d'armatures risquant de se détacher

• les articles volumieux (couettes, éredons, etc...)
• le linge non essore
• le linge ayant subi des nettoyages avec des produits chimiques.

Il faut toute fois éviter de secher en même temps les textiles légers et ceux qui sont en coton écais, car le poids de ces derniers froisse les textiles plus légers.
Il est préféable de secher séparation les textiles non garantis grand teint.

Le traitement des taches difficiles

Les taches de transpiration, sang, fruit, vin, chocolat, disparaissant généralement avec les lessives contenant des éléments biologiques, mais d'autres taches nécessitent un traitement spécifique avant la mise en machine. Faites d'abord un essai sur un endroit peu visible du textile et rincez abondamment. Si vous appliquez un detachant, commencez toujours par l'extérieur de la tache pour éviter les auroeoles.

HERBE : tamponnez la tache avec du vinaigre blanc ou de l'alcool à 90^ (si le textile le permet) puis rincez et procédez au lavage.

CRAYON A BILLE - FEUTRE : enlevez le maximum d'encre en tamponnant la tache avec un papier absorbant. Placez un chiffon blanc propre derrière la tache et tamponnez la tache avec un autre chiffon imbibé de vinaigre blanc pour les fibres synthétiques et artificielles ou d'alcool à 90* pour les autres fibres (si le textile le permet).

ROUILLE : pour des taches légères, recouvrez del sel, pressez du jus de citron sur le sel et laisserez reposer une nuit ; puis rincez abondamment et faites un lavage. Pour des taches plus importantes utilisez un produit antirouille en suivant très attentivement les conseils du fabricant.

CHEWING-GUM: refroidissez-le avec un glaçon.
Dés qu'il est suffisamment dur, grattez-le avec l'ongle. Enlevez l'auréole qui subsiste à l'aide d'un produit dégraissant*.

CAMBOUIS - GOUDRON : utilisez de l'eau écarlate ou, à défaut, étalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

PEINTURE: ne laissiez pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boite de peinture (eau, térébenthine, white spirit). Savonnez puis rincez.

BOUGIE: enlevez le maximum de la tache en gratant. Mettez ensuite du papier absorbant des deux côtes du tissu et passez un fer à repasser sur la tache pour faire fondre le reste de cire.

PRODUITS DE MAQUILLAGE: posez la facetachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec de l'alcool à 90^ si l'article le permet et si la tache n'est pas grasse. Dans le cas contraire, préférez un produit dégraissant (type trichloréthylene*).

CAFÉ - THE :

• sur coton blanc : tamponnez la tache avec de l'eau oxygénée* avant de proceder à un lavage normal
• sur coton de couleur : tamponnez la tache avec une solution d'eau vinaigrée (2 cuillérées à soupe de vinaigre blanc pour 14 de litre d'eau) avant de procédé à un lavage normal
• sur la laine : tamponnez la tache avec un mélange à parts égales d'alcool* et de vinaigre blanc avant de laver l'article.

CHOCOLAT - FRUIT - JUS DE FRUIT - VIN : tamponnez la tache avec une solution d'eau vinaigree (2 cuilleres à soupe de vinaigre blanc pour 14 de litre d'eau). Rincez bien et lavaez normalement.

GRAISSSE : saupoudrez immédiatement le tissu avec du talc. Laissez sécher et Brossez doucement pour éliminer le talc. Puis tamponné avec un produit dégraissant du type essence minérale*. Rincez et lavez normalement.

SANG: trempez, le plus vite possible, l'article taché dans de l'eau froide salée, puis procédez à un lavage normal.

KETCHUP - SAUCE TOMATE: prépAREZ une solution avec un volume de glycérine pour un volume d'eau chaude. Laissez tremper le linge pendant une heures, puis procédez à un lavage normal.

AUTILISATION DE PRODUITS DETACHANTS :

Pour éviter tout risque d'incendie ou d'explosion :

(*) si vous utilisez les produits préconisés dans les recettes ci-dessus, prenez soin de rincer abondamment votre linge avant de l'introduire dans votre machine
- si vous utilisez des detachants du commerce, suivez très attentivement les conseils du fabricant de ces produits

1 Nous vous rappelons que, en général, les taches traitées immédiatement s'éliminent facilement. Par contre, les taches anciennes qui ont été repassées ou séchées en tambour menager, ne peuvent plus être enlevées.

Chargement du linge et des produits lessiviels

Ouverture de la machine

• Vérifiez que la machine est hors tension.
• Appuyez sur le bouton pouvoir situé à l'avant de la machine. Le couvercle s'ouvre.

Ouverture/fermeture du tambour

Ouvrez les portillons du tambour en appuyant sur le pouvoir situé sur le volet avant (Dessin 10 ①). L'ouverture est assistée.

Pour les referrer, appuyez le volet avant vers le bas puis rabattez par dessus le volet arrête jusqu'à ce que le verrouillage s'enclenche.

Vérifiez que le liséré coloré du pouvoir est bien visible. (Dessin 10 ②)

Introduction du linge

Pour des performances de lavage optimum, placez le linge, préalablement trié et déplié, dans le tambour, sans le tasser et en le répartissant uniformément. Mélangez les grosses et petites pieces pour obtenir un essorage optimum, sans formation de balourd.

En fermant le tambour, veiliez à ne pas coincer du linge entre les deux volets.

Introduction des produits de lavage (Dessin 11)

① Bac prélavage (poudre)
② Bac lavage (poudre ou liquide)

Le bac "LAVAGE" peut contenir les poudres et les liquides, toute fois, ne pas utiliser de lessive liquide pour les programmes AVEC prélavage.

③ Javel

L'eau de javel peut être utilisé comme agent désinfectant ou comme agent blanchissant. Son action est complémentaire à celle de la lessive.

La javel concentrée doit être impératifement diluée.

④ Assouplissant

L'assouplissant est un produit concu pour adoucir et perfume votre linge.

L'assouplissant concentré est à diluer à l'eau chaude.

Pour les dosages, conformez-vous aux prescriptions du fabriquant de ces produits. Suivant la durée de l'eau, le degré de salissure du linge et dans le cas de certaines options, vous devrez modifier ces doses :

• Eau peu calcaire (inférieure à 15^ français) ou linge "peu sale"

ou "lavage court", "demi-charge"... réduisez les doses de 10% .

• Eau très calcaire (supérieure à 15^ français) ou linge "très sale": augmentez les doses de 10% .

Lessives concentrées

Pour leur utilisation, reportez-vous aux prescriptions imprimées sur l'emballage de la lessive. Lessives pour lainages et textiles délicats Pour le lavage de ces textiles, il est recommendé d'utiliser une lessive appropriée (evitez demettre cette dernière directement sur le tambour car certains de ces produits sont agressifs pour le métal).

Dessen 11

: LESSIVEPOUDRE

: LESSIVE LIQUIDE

Pour un replissage correct des bacs à produits, mettez le couvercle dans sa position maximale d'ouverture.

Ne dépassez pas le niveau MAX.

Programmation

Hormis la touche "Marche/Arrêt", toutes les touches sont sensitives. Elles ne restent donc pas enforcées. L'action sur la touche "Départ/Annulation" [2] se fait par appuis brefs sauf dans le cas d'une annulation de programme où vous doivent appuyée. () Détail de cette fonction dans les pages suivantes.
Avec le sélecteur 4 sélectionné une zone d'affichage de l'écran A B C D E ... la zone désisie se met à clignoter, et tant qu'elle clignote, vous pouvez avec le régleur 3 effectuer les réglages dans la zone désisie : la température en A , la vitesse d'essorage en B , les options en C D E ... Voitre réglage est instantanément et automatiquement validé par l'appareil (pas de validation particulière par touche) vous pouvez passer d'une zone à l'autre sans attendre la fin du clignotement en appuyant sur le sélecteur 4. Pendant la programmation vous pouvez à tout moment revenir sur vos choix qu'elle que soit la zone. En cours de programmation, un signal sonore "blp blp" vous indique que vous faites une sélection interdite ou non nécessaire.
Lors de la mise sous tension, si une des icones du déroulement du cycle H est affichee, faites une annulation avant toute autre manipulation.

Affichage et réglage de l'heure courante :

Attention: Cette opération ne peut pas se faire en cours de cycle.

• La machine étant sous tension, appuyez sur le sélection 4 jusqu'à ce que le cadre de la zone E et l'icone clignotent. L'heure courante s'affiche fixe.
• Tant que l'icone clignote, vous pouvez, si nécessaire, changer l'heure en tournant le bouton de réglage 3 (réglage sur 24 h de minute en minute).
• Àprousequelquese secondes sansinterventionsdevoitrpart,leclignotementcesse etvoirechoixestvalidé.
  Si vous n'avez pas pu régler l'heure courante avant la fin du clignotement, recommencez toute l'opération depuis le début.

Affichage sur I'ecran

Programmation

Programmation d'un cycle de lavage de base :

• Enforcez la touche "Marche/Arrêt" [M/A] (1).
• Tournez le bouton pour désirer le programme de lavage. La machine vous propose la température et la vitesse d'essorage recommandées et l'heure de fin de cycle pour le type de textile sélectionné.
• Si la température et la vitesse d'essorage vous convennent et que vous ne souhaitiez ni options, ni fin différée du cycle, appuyez sur "Départ/Annulation" [2] "][D]. Le cycle de lavage débute.

Aperès l'essorage, la machine positionne automatiquement le tambour ouverture en haut pour facilitier l'accès à votre linge. Cette opération dure au maximum 3 minutes.
- Ensuite, quel que soit le cycleChoisi, seule l'heure courante s'affiche.
Attendez 1 a 2 min que la sécurité du couvercle se déverrouille pour avoir acces à votre linge. Relâchez la touche "Marche/Arrêt" / A (2).

Affichage sur I'ecran

température [A] et vitesse d'essorage préconisées [B]
+heure de fin de cycle E

température [A] et vitesse d'essorage préconisées [B]

+heure de fin de cycle E 0 + depart F

(les icones H s'affichent successivement jusqu'à la fin du cycle)

I'heure courante E

(1)-Avant de metrevre machine en marche,verifie que le cordon electrique est branché et le robinet d'eau ouvert.Assurez-vous aussi de la bonne fermeture des portillons du tambour et du couvercle de la machine.
(2)-Par mesure de sécurité, à la fin d'un cycle, il est conseilé de débrancher le cordon électrique puis de fermer le robinet d'arrivée d'eau.

Pour avoir plus de précisions sur les différentes fonctions, lisez le chapitre "DETAIL DES FONCTIONS".

A pree une coupure de courant, à la remise sous tension le cycle de lavage reprendra systématiquement à où il a ete interrompu.

Programmation complete d'un cycle de lavage :

• Enforcez la touche "Marche/Arrêt" [M/A]
• Tournez le bouton pour désirer le programme de lavage. La machine vous propose la température et la vitesse d'essorage recommandées et l'heure de fin de cycle pour le type de textile sélectionné.

Modifiez successivement, si vous le désirez, les options suivantes en les choississant à l'aide de la touche 4 puis en les réglant avec le bouton 3.

• La température proposée .

• La vitesse d'essorage proposée B, vous pouvez désirier aussi :

• soit un égoutage : le cycle se terminera par un essorage doux à 100 trs/min.

• soit un arrêt cuve pleine : votre machine s'arrête cuve pleine d'eau avant l'essorage final.
• "Prélavage" et/ou "Rincage plus" [C]
  "Anti-froissage" et/ou "Eco" et "Lavage intensif" par la touche D

Affichage sur I'ecran

température A et vitesse d'essorage préconisées B
+heure de fin de cycle E

+températurechoisie A +"800"parex.B

ouB

ouB

ouC U

ouD e u

Programmation

Programmation complète d'un cycle de lavage (suite) :	Affichage sur l'écran
· Choisissez un départ immédiat en appuyant sur " Départ/Annulation" 2 " ➔" ...	défilament de programme H + heures de fin E Ⓞ
... ou l'heure différée de fin de cycle, régiable de 15 en 15 minutes dans une période de 15 minutes à 23 h 45. Rappel: vous n'avez pas de validation particulière à faire. Dès que Ⓞ et sa zone E deviennent "fixe", le cycle d'heure de fin différé débute.	heure différée de fin E Ⓞ pendant tout le cycle
· En fin de cycle, si vous avez programmes l'options " Anti-froissage", en plus de la signalisation normale de fin de cycle, un signal sonore intermittent vous prévient que vous doivent resterter libre linge pour éviter qu'il ne se tasse et ne se froisse à nouveau.	" bip" " bip" " bip"… + heures courante E Ⓞ

Mettre ou enlever une piece pendant le cycle (impossible pendant l'essorage) :

• Appuyez sur la touche "Départ/Annulation" 2 " []> " pour interrompre le cycle.	pause F 0 + heures de fin E 0
• Mettez ou enlevez la ou les pieces de linge*.
• Appuyez sur la touche "Départ/Annulation" 2 " []> " pour relancer le cycle.	départ F > + heures de fin E 0
(*)le temps de déverrouillage du couvercle peut être de 1 à 2 minutes
Si vous avez choisi une heures de fin différée, vous pouvez acceder instantanément au tambour à tout moment pendant la phase précédant le départ du cycle de lavage sans interrompre et relancer le cycle.

Annulation en cours de programmation, de lavage ou pendant une pause :

• Appuyez sur la touche "Départ/Annulation"[2]"[3]" pendant au moins une seconde. Cette opération peut se faire à tout moment, pendant le cycle ou pendant la programmation ou même pendant une pause. Si vous faites cette opération pendant la période d'attente précédant le début du cycle de lavage, seule l'heure différée de fin de cycle sera annulée. You pouvez également annuler un programme en relachant la touche "Marche/Arrêt".

retour à l'affichage initial

Maintenir les performances de votre lave-linge (Entretien du filtré de pompe) :

Vou devez regulierement nettoyer le filtre de la pompe de vidange (voir facon de proceder dans le chapitre "ENTRETIEN COURANT").

Si vous ne nettoyez pas regulierement le filtr de pompe, les performances de votre machine risquent d'en etre affectees.

Pour avoir plus de précisions sur les différentes fonctions, lisez le chapitre "DETAIL DES FONCTIONS".

A pree une coupure de courant, à la remise sous tension le cycle de lavage reprendra systématiquement à où il a ete interrompu.

Programmation

Pour désirir le programme le mieux adapté à la nature de votre linge, conformez-vous aux indications figurant sur les étiquettes apposées sur la plupart des textiles.

Tableau des programmes				J	J+	E	EJ	UJ	IJ	IJ
Nature du textile		Tempéfature (°C)	Charge maxi (kg)	Prélavage	Rinçage plus	Anti-froissage	Eco	Intensif	Égouttage	Arret cuve pleine
COTON / BLANC		de à 95°	6	●	●	●	●	●	●	●
COULEURS		de à 60°	6	●	●	●	●	●	●	●
SYNTHÉTIQUES		de à 60°	3	●	●	●	●	●	●	●
DÉLICAT		de à 40°	2		●	●			●	●
BERCE LAINE		de à 40°	1,5		●				●	●
Programmes spéciaux
COTON / BLANC / COULEURS		E	6	●	●	●	●	●	●	●
TEXTILES LAVABLES À LA MAIN		de à 30°	1		●				●	●
Express 30'		30° ou 40°	3						●	●
Programmes particuliers
RINÇAGE seul			selon le textile						●	●
ESSORAGE seul									●

: Ces fonctions peuvent etre utilisées seules ou cumulées - les combinaisons illogiques sont impossibles

Détail de l'affichage H

S'affiche avec d01, d02... voir "Incidents signalés par l'afficheur..."

S'affiche lorsqu'il y a trop de mousse dans votre machine voir "Incidents signalés..."

S'affiche avec FILT lorsque vous devez nettoyer le filtrer voir "Entretien courant".

S'affiche lorsquela portedevoretmachineestnonfermée.

Cette animation s'affichependant toutadurée du lavage.

Cette animation s'affichependant toutla durée du rincege.

Cette animation s'affichependant toutla durée de l'essorage.

Programmes

Les principaux programmes offerts par cette machine sont :

COTON

Pour une charge de linge composée de COTON blanc résistant

COULEURS "

Pour une charge de linge composée de COTON mixte ou COULEUR

Dans les premières minutes de ces deux programmes, votre lave-linge estime automatiquement la charge du linge introduit. Il adapte en conséquence la consommation d'eau et la durée du programme pour un lavage parfait.

SYNTHÉTIQUES

Pour une charge de linge composée de SYNTHÉTIQUES RÉSISTANTS ou FIBRES MÉLANGEES

DELICAT

Pour une charge de linge composée de VOILAGES, TEXTILES DÉLICATS ou LINGE FRAGILE

Programme avec action mécanique faible et essorages très doux qui respectent la nature de votre linge.

LAINE PENDULAIRE

Pour une charge de linge composée de LAINES "LAVABLES EN MACHINE"

i Programme avec cadences de brassage et essorages adaptés à la nature de ces textiles

Ce cycle garantit les meilleures performances en énergie et en lavage tout en réservevant toute linge. Il permet d'obtenir des résultats équivalents au cycle coton 60^ pour du linge ne supportant pas une température au dessus de 40^ .

Ce résultat est obtenu par l'allongement de la durée du cycle. Il est tout particulièrement adapté aux charges maximales.

TEXTILES LAVABLES A LA MAIN "

Pour une charge de linge composée de SOIE ou de TEXTILESPARTICULIERÉMENT DÉLICATS

Programme avec action mécanique très faible et ne compteant pas d'essorages intermédiaires pendant les rincages.

Le cycle se termine par une phase d'essorage très douce et progressive limite à 600 tr/min.

Express 30^

Ce programme vous permet de rafraïchir une charge de linge peu sale de 3 kg composée de COTON, BLANC, COULEURS ou SYNTHÉTIQUES RÉSISTANTS.

Sa durée est limite à 30 minutes.

Dans ce programme, la température de lavage est automatiquement programmée à 40^ .

Pour ce programme, les doses de lessive doivent etre réduites de moitié.

RINÇAGE SEUL

Rinçage sépare suivi, au choix :

• soit d'un essorage avec vidange
• soit d'une vidange seule (option "égoutage")
• soit d'un arrêt cuve pleine d'eau.

ESSORAGE SEUL

Permet un essorage sépare avec vidange.

Dans le cas d'un "rinçage seul" suivi d'un essorage ou d'un "essorage seul", prenez garde de bien désirir une vitesse d'essorage adaptée à la nature du linge introduit dans la machine.

Options

Anti-froissage "

Facilité le repassage de votre linge.

Cette option permet de laver et d'essorer votre linge plus délicatement tout en conservant des performances de lavage identiques.

Eco "Le"

La fonction "Eco" permet d'obtenir une parfaite qualité de lavage tout en faisant des économies d'énergie. Elle réduit la température de lavage et augmente la durée de brassage.

Lavage intensif "

Cette fonction améliore les performances de lavage et permet, en augmentant automatiquement la température du bain de lavage ainsi que le temps de brassage, de traiter les taches rebelles réputées difficiles.

Suite des fonctions

Préavage “U”

Spécialement concu pour du linge souillé (boue, sang...).

Un premier brassage à froid spécifique precede une phase de chauffage à 30^

Ce brassage à froid permet d'enlever, avant chauffage, les particules souillant le linge.

Il est nécessaire d'introduire du détergent dans le bac " | " de la boîte à produits.

Rincage Plus "

"Spécial peaux sensibles et allergiques": ajoute un rincage supplémentaire au cycle de lavage.

Heure différée de fin de cycle

Vou pouvez retarder votre heures de fin de cycle de 15 en 15 minutes entre 15 minutes et 23h45, afin de bénéficier du tarif heures creuses ou pour obtenir une fin de cycle à l'heure désirée.

Pour cela sélectionnez à l'aide de la touche 4 la zone E de I'ecran, puis reglez à I'aide

du bouton 3 l'heure differée de fin C.

heure de fin de cycle

En cours de programmation, l'afficheur vous indique l'heure de fin du cycle choisi [E]*.

(*) L'heure indiquée par la machine en début de programme peut varier en cours de cycle :

• Si vous changez la température de lavage (meme pendant l'essorage), si vous ajoutez ou supprimez des options, l'heure sera

recalculée et mise à jour sur l'affichage E.

• Certains aléas de fonctionnement (par exemple : détention de balourd, de mousse...) peuvent, également, faire varier la durée du cycle.
• Àprouse une coupure de courant l'houre qui s'affiche est identique à celle précédente la coupure. Cette heures sera remise à jour au début de la phase de rincege.

Arrêt cuve pleine

Cette fonction est à utiliser pour les textiles que vous ne souhaitez pas essorer ou si vous prévoyez une absence prolongée à la fin du lavage.

Cette fonction ayant eté sélectionnée, le cycle est interrompu avant l'essorage final, ce qui permet à votre linge de tremper dans l'eau pour éviter le froissage.

Lorraine est affichée

Ensuite :

• soit vous désirez faire une vidange avec essorage.

Dans ce cas, selectionnez, à l'aide de la touche 4, et du bouton 3 une vitesse d'essorage B adaptée à la nature du linge. Le programme se terminera automatiquement.

• soit vous désirez faire une vidange seule. Dans ce cas, Sélectionnez, à l'aide de la touche 4, et du bouton 3 la fonction

Programme pour essais selon la directice CEE/95/12 - Caracteristiques

Programme .COTON

Modification d'un programme de lavage

Pendant la programmation :

Avant d'appuyer sur la touche "Départ/Annulation" [2] [1] [2], toutes les modifications sont possibles.

Après le départ du cycle :

• Vous ne pouvez pas modifier le type de textile (par exemple passer de "COTON" à "COULEURS", de "COULEURS" à "SYNTHÉTIQUES", etc...).

Si vous tournez le bouton de programmes pourCHOISIR un textile different, un double signal sonore vous indique que cette modification est interdite et qu'elle ne sera pas prise en compte.
Pour changer de type de textile en cours de cycle, vous devrez annuler le programme en cours puis programmer un nouveau cycle.
- Vous pouvez modifier la température au début de la phase de lavage. Un signal sonore vous indique que cette modification est bien prise en compte.
L'heure de fin de cycle affichée sera modifiée en conséquence.
- Vous pouvez modifier les vitesses d'essorage pendant tout le cycle.

• Vous pouvez selectionner un "égoutage" et un "arrêt cuve pleine" jusqu'à la fin du rincege, c'est à dire quand l'animation H concernant le rincege s'arrête.
• Vous pouvez modifier l'heure différée de fin de cycle pendant toute la période d'attente précédant le départ effectif du cycle.

① Si, pendant cette période, vous foulez annuler l'heure différée de fin de cycle, réglez l'afficheur E sur ⑥ et ensuite, appuyez brievement sur la touche 2 " []". Le cycle démarrera immédiatement.

• Vous ne pouvez activer l'option "Prélavage" ou modifier les options "anti-froissage", "Eco" "Express 30" et "Intensif" que pendant la période d'attente précédent le départ du cycle si vous avez programmé une heures différée de fin de cycle.
• Vous pouvez activer l'option "Rinçage +" jusqu'à partir du rincege, c'est à dire quand l'icone de rincege apparait H.
• Vous pouvez désactiver toutes les options pendant toute la durée du cycle dans la mesure où leur action n'est pas déjà terminée.

Vou ne pouvez faire aucune modification lorsque I'accès aux commandes est verrouillé.

Sécurité enfants

Vous pouvez à tout moment verrouiller ou déverrouiller l'accès aux commandes en appuyant simultanément sur les touches [2] "départ/annulation" et [4] "sélection"

Lorsque cette sécurité est active, l'icone " 9 " est affichée.

Il vous est, bien entendu, recommendé de ne l'activer qu'après avoir effectué la programmation et lancé le cycle.

Si vous n'avez pas déverrouillé l'accès aux commandes à la fin du cycle (avant de relâcher la touche [M/A]), cette sécurité sera gardée en mémoire et sera de nouveau active à la remise sous tension.

Vous devrez alors la déverrouiller pour pouvoir programmer un nouveau cycle.

Sécurités automatiques

Sécurité d'ouverture du couvercle :

Dès que le cycle de lavage a démarré, le couvercle de votre apparéil se verrouille.

Dès que le cycle est terminé ou lorsque la machine est arrêtée cuve pleine d'eau, le couvercle se déverrouille.

Si vous avezprogramme une heures différée de fin de cycle,le couvercle n'est pas verrouillé pendant toute la période d'atte n前辈 le départ du cycle.

Si vous souhaitez ouvrir le couvercle pendant le cycle, appuyez brievement sur la touche

2 " ]] et attendez au moins 1 à 2 minutes afin que la sécurité du couvercle se déverrouille.

Suivant le moment du cycle où vous désirez ouvrir le couvercle, ce délambda peut être plus long car il faut lui ajouter une période de refroidissement.

En effet, en cours de cycle, pour que la sécurité du couvercle se déverrouille, la température interieure de la machine ne doit pas dépasser un certain seuil, ici afin de vous éviter des brûlures graves.

Sécurité des eaux :

En cours de fonctionnement, le contrôle permanent du niveau d'eau prévient tout débordement eventuel.

Sécurité d'essorage :

Votre lave-linge est équipé d'une sécurité qui peut limiter l'essorage lorsqu'une mauvaise répartition de la charge est détectée.

Dans ce cas votre linge peut être insuffisament essore. Répartissez, alors, uniformément votre linge dans le tambour et programmez un nouvel essorage.

Sécurité anti-mousse :

Votre lave-linge sait détector une trop强有力production de mousse lors de I'essorage " 1A ce moment-la, I'essorage s'arrête et lamachine est vidangée.

Ensuite le cycle reprend son cours en adaptant les cadences d'essorage et en ajoutant eventuellement un rincege supplémentaire.

Entretien courant

Nettoyage de la boîte à produits

Nettoyez régulierement la boite à produits. Pour cela :

• manoeuvrez le bouton vers l'avant et retirez la boite vers le haut (Dessin 12)
• passez l'ensemble sous le robinet d'eau chaude pour parfaitement nettoyer l'intérieur des bacs et des canaux d'entrée d'eau

• pour facilititer le nettoyage, le bac assouplissant possede un siphon amovible (bleu), veillez à parfaitement le repositionner

• remettez ensuite l'ensemble de la boite à produits en vous assurant qu'elle est bien positionnée.

Entretien courant

Nettoyage du filtré

Après un certain nombre de cycles, votre machine vous prévient que vous devez nettoyer le filtré de la pompe de vidange. En fin de cycle l'affichage "Filt" (clignotant) et l'affichage (fixe) indiquent :

(i) Ces indications disparaissent des que vous programmez un nouveau cycle.
Si vous ne nettoyez pas regulierement le filtre de pompe, les performances de votre machine risquent d'en etre affectees.

Pour nettoyer le filtrde pompe :

Effectuez préalablement une vidange puis débranchez la prise de courant.

• Retirez la plinthe (Dessin 13)
• placez une serpilliere et un recipient plat sous l'accès à la pompe

• si votre apparéil en est muni, sortez le tuyau de purgege en déclippant le bouchon du socle (Dessin 14)

• ouvrez le bouchon à l'extrémité du tuyau et laissez l'eau s'écouler dans le recipient (Dessin 14)

• refermez le bouchon en veillant à ce qu'il soit bien enforcé et reclippez-le dans le socle
• dévissez le bouchon du filtré de la pompe de vidange (Dessin 15)
• nettoyez le filtr, pour le remettre en place, engagez le en orientant vers le haut, le petit ergot qui est sur la surface cylindrique et revissez le bouchon à fond
• remontez la plinthe comme à l'origine.

Vérifiez lors du prochain lavage qu'il n'y ait aucune fuite au moment du replissage.

Risque de gel

En cas de risque de gel, débranchez le tuyau d'arrivée d'eau et purgeze l'eau qui pourrait subsister dans le circuit de vidange comme indiqué ci-dessus.

Accès au fond de la cuve

Démontage de l'aube du tambour :

si une piece de linge tombe entre le tambour et la cuve, fermez le tambour après l'avoir vidé.

• Faites tourner le tambour jusqu'à la fixation de l'aube,
• dévissez et retirez la vis qui se trouve entre les 2 ouvertures (empreinte TORX T20), l'aube va tomber dans le tambour (prénez la précaution de mettre une serviette éponge pour amortir sa chute),

-retournez et ouvre le tambour,
- par les ouvertures libérées par le retrait de l'aube, récapérez la piece tombée,
- pour le remontage engagez l'aube, de l'avant vers l'arrière, sur sa partie réceptrice,
- fermez et tournez le tambour, retenez l'aube pendant que vous remettez la vis.

Entretien courant

Nettoyage de votre(APpeuil.

Pour le nettoyage du tableau de bord, de l'accès au tambour, de la carrosserie, utilisez une éponge ou un chiffon humidifié avec de l'eau et du savon liquide uniquement.

Dans tous les cas, proscire (Dessin 16):

• les poudres abrasives
• les éponges métalliques ou plastiques
• les produits à base d'alcool (alcool, diluant etc...)

Dessen 16

Vérifications périodiques

Nous vous recommendons de vérifier l' état des tuyaux d'alimentation en eau et de vidange. Si vous constazé le moindre fendillage, n'hésitez pas à les replacer par des tuyaux identiques disponibles auprès de votre revendeur ou du Service Àpres Vente.

Remplacement du tuyau d'alimentation en eau

Au moment du changement, veillez au bon serrage et à la présence du joint aux deux extrémités (Dessin 17).

Nettoyage du filtré de séchage

(pour les machines lavantes-sechantes uniquement)

Le filtré doit être nettoyé après chaque cycle de séchage.

Ce filtré a pour but de retenir les peluches qui se forment pendant le séchage, afin qu'elles ne repartent pas dans le circuit d'air.

Pour le nettoyer, procedez comme suit :

• ouvre le couvercle de l'appareil
• à droite, pres de l'ouverture du tambour,
  you verrez la manette du filtre

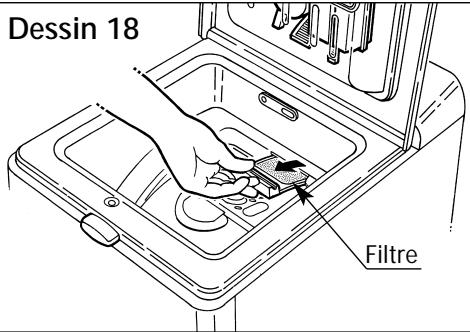

• enlevez le filtrde de son logement en le tirant vers vous (Dessin 18)

• nettoyez-le à sec en le débarrassant de la mince couche de peluche qui le recouvre
• remettez-le en place dans son logement en le poussant bien à fond.

Remplacement du cordon d'alimentation electrique

Pour votre sécurité, cette opération doit impératifement être effectuee par le service apres ventedu fabricant ou un professionnel qualifie.

Incidents pouvant survenir

Quelques incidents peuvent survenir lors de l'utilisation de votre apparéil, voici des points à vérifier.

IncidentsLe cycle ne démarre pas(1 et 2)	Causes possibles / Remèdes· Vous avez omis d'appuyer sur la touche "Départ/Pause".· L'appareil n'est plus alimenté en électricité :- vérifie si la prise de courant est correctement branchée.- vérifie le disjoncteur, les fusibles.· Le robinet d'arrivée d'eau est fermé.· Le couvercle de l'appareil est mal fermé.
Fortes vibrations lors del'essorage (1 et 2)	· Notre apparéil n'a pas été correctement débridé :- vérifie si toutes les cales servant au transport ont bien étéretirées (voir chapitre "DÉMONTAGE DES BRIDES DETRANSPORT DE VOTRE APPAREIL")· Le sol n'est pas horizontal.· Notre apparéil n'est pas stable sur ces quatre pieds.
Le linge n'a pas été essoré ouest insuffisamment essoré(1 et 2)	· Vous avez sélectionné un programme sans essorage, par ex."Egouttage".· La sécurité d'essorage a détecté une mauvaise répartition dulinge dans le tambour :- détasez le linge etprogrammez un nouvel essorage.
Une flaque d'eau se formeautour de la machine(1 et 2)	Retirez tout d'abord la prise de courant ou coupez le fusiblecorrespondant et fermez le robinet d'arrivée d'eau.Pendant le fonctionnement de l'appareil, le contrôle constantdu niveau empêche l'eau de déborder. Si, malgré cela, de l'eau sort de la machine, il se peut que :· la crosse de vidange soit mal positionnée dans le conduitd'évacuation.· les raccordements du tuyau d'alimentation en eau sur lamachine et sur le robinet ne soient pas étanches :- vérifie la présence des joints ainsi que le serrage des raccords.
La machine ne vidange pas(1 et 2)	· Vous avez programmé un "Arrêt cuve pleine".· La pompe ou le filtre de vidange est obstrué :- nettoyez ces derniers (voir façon de procéder dans le chapitre"ENTRETIEN COURANT")· Le tuyau d'évacuation est plié ou écrasé.
Les portillons du tambours'ouvre trop lentement(pour les machines équipées deportillons à ouverture douce)(1 et 2)	· Notre machine n'a pas fonctionné depuis longtemps.· Elle est située dans un local trop froid.Des résidus de dessive (poudre) bloquent les charnières.- dans tous les cas, tout rentre dans l'ordre après la premièreouverture.

(1) machines lavantes
(2) machines lavantes-sechantes

Incidents pouvant survenir

PannesLe couvercle ne s'ouvre pas(1 et 2)	Causes possibles / Remèdes· Le programme n'est pas encore terminé.Le couvercle resté verrouillé pendant toute la durée duprogramme.
Le cycle de séchage ne démarre pas (2)	· Vous n'avez pas sélectionné un temps de séchage.
Vous vouliez faire un lavage seul, mais un cycle de séchage s'enchaine automatiquement (2)	·给您 avec programmé un cycle de séchage.
Le linge ne présente pas le degré de séchage souhaïte (2)	·Le programme de séchage choisi n'est pas adapté à la nature du linge introduit dans la machine (Attention aux informations données par les étiquettes cousues sur les vêtements).·Le temps de séchage sélectionné n'est pas ajusté :- suivant le degré d'humidité souhaïte, augmentez ou diminuéz le temps de séchage..·La charge de linge séché est supérieure à la charge maximale autorisée (voir Détermination de la charge de linge dans le chapitre “LE TRI DU LINGE” et les charges maximales autorisées dans le tableau des programmes).·Le linge a sécher n'avait pas été suffisament essoré.

De manière générale etquelle que soit l'anomalie constatée, il convient d'arrête la machine, de débrancher le cordon d'alimentation électrique et de fermer le robinet d'accuee d'eau.

(1) machines lavantes
(2) machines lavantes-sechantes

Incidents signalés par l'afficheur, dépannables par vous-même

Dans ce chapitre, nous vous expliquons comment remédier vous-même, très facilement à ces incidents.

Votre apparéil détecte de lui-même certains incidents de fonctionnement. L'icone s'affiche en H et des messages particuliers apparaissent sur l'afficheur pour vous indiquer quels sont ces défauts :

Messages l'icone " ® " s'affiche	Causes / Remèdes Trop grande production de mousse. Vote machine corrigé d'elle-même ce défaut (voir chapitre "SECURITÉS AUTOMATIQUES"). Au cycle de lavage suivant diminué les doses de lessive ou utilisez une autre lessive.
d01 et/ou l'icone " ® " s'affiche	Défaut de replissage. Vérifiéz l'ouverture du robinet d'acciviée d'eau, puis appuyez de nouveau sur la touche " ® " pour relancer le cycle.
d02	Défaut de vidange. Nettoyez le filtre de pompé (voir façon de procéder dans le chapitre "ENTRETIEN COURANT : Nettoyage du filtre"), puis appuyez de nouveau sur la touche " ® " pour relancer le cycle.
d06	Défaut de rotation du tambour. ÀpRES avoir mis votre machine hors tension, vérifie qu'unepiece de linge ou un objet qui serait passé entre la cuve et le tambour ne bloque pas ce dernier (pour avoir accès au fond de la cuve, voir chapitre "ENTRETIEN COURANT : Accès au fond de la cuve").
d07	Défaut de verrouillage. Verifiéz la fermeture du couvercle, puis appuyez de nouveau sur la touche " ® " pour relancer le cycle.
F1E	Filtre de pompé encrassé (pour machines lavantes seules). Nettoyez le filtre de pompé (voir façon de procéder dans le chapitre "ENTRETIEN COURANT : Nettoyage du filtre").

Si vous n'avez pu dépanner vous-même un des incidents ci-dessus, appelezez votre dépanneur sans oublier de lui communiquer le message affché (d01, d02,...) afin de lui faciliter la tâche.

Incidents signalés, nécessitant un dépanneur

Vérifiez bien que le message affiché ne correspond pas à un incident que vous pouvez dépanner vous même (voir ci-dessus).

Votre apparéil déteche aussi certains défauts de fonctionnement qui nécessiter l'intervention systématique d'un dépanneur et vous le signale par d'autres messages dont nous vous donnons, ci-après, quelques exemple.

Messages

d03

d04

d05

d10

etc...

Lorsque I'un de ces signalements est survenu, n'oubliez pas de bien noter le message affiché pour, lors de votre appel, le communiquer à vous dépanneur afin de lui faciliter la tâche.

NOTA : Sauf si, après vos vérifications, le tambour reste bloqué ou si vous constazez la présence d'eau depuis de votre machine ou encore si vous constazez une oedur de brûlé, dans tous les autres cas, avant d'appeler votre dépanneur, nous vous conseillons de procéder comme suit : - relâchéz la touche "Marche/Arrêt" et débranchez la prise de courant pendant au moins 10 secondes - rebranchez la prise et reliancez un cycle de lavage. Si le défaut affiché persististe, appepelez votre dépanneur.

Lavage, Séchage, Froid, Cuisson...tout l'électroménager est chez Thomson

Thomson neCESSe d'innover en mettant au point des produits intelligents et economiques, qui se revèlent indispensablees parce qu'ils se montrent accessibles et conviviaux. Connue avant tout pour son savoir-faire dans le domaine du lavage, Thomson apporte le même soin à la conception et à la fabrication de tous ses produits, qu'il s'agisse de séchage, de froid ou encore de cuisson.

PRODUIT LESSIVIEL

ARIEL, qui a été testé dans nos machines, est spécialement conscience pour les machines à laver modernes.

Afin que vous obtieniez un excellent rendement de nos machines et de très bons résultats de lavage, nous vous recommendons ARIEL.

Service consommateur ARIEL

Pour tout commentaire concernant l'échantillon gratuite d'ARIEL que vous avez du couver dans cette machine, ou pour tout conseil de lavage :

Telephonez au Service Consommateur ARIEL

NoAzur

0801638639

PRIX APPEL LOCAL

ou écrivez à ARIEL

B.P. 107 - 92201 Neuilly-sur-Seine

- INTERVENTIONS

Les évventuelles interventions sur votre apparéil doivent être effectuées par un professionnelnel qualifié dépositaire de la marque. Lors de votre appel, mentionné la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique située au dos de votre apparéil.

PIÉCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pieces détaches certifiées d'origine.

• Pour en savoir plus sur tous les produits de la marque :

informations, conseils, les points de vente, les spécialistes après-vente.

• Pour communique :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire:

Service Consommateurs THOMSON BP 9526

95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 03* 0,337 TTC / min à partir d'un poste fixe

Tarif en vigueur au 1^er avril 2004
