MODE D'EMPLOI EV 107 DFS INOX FRATELLI ONOFRI

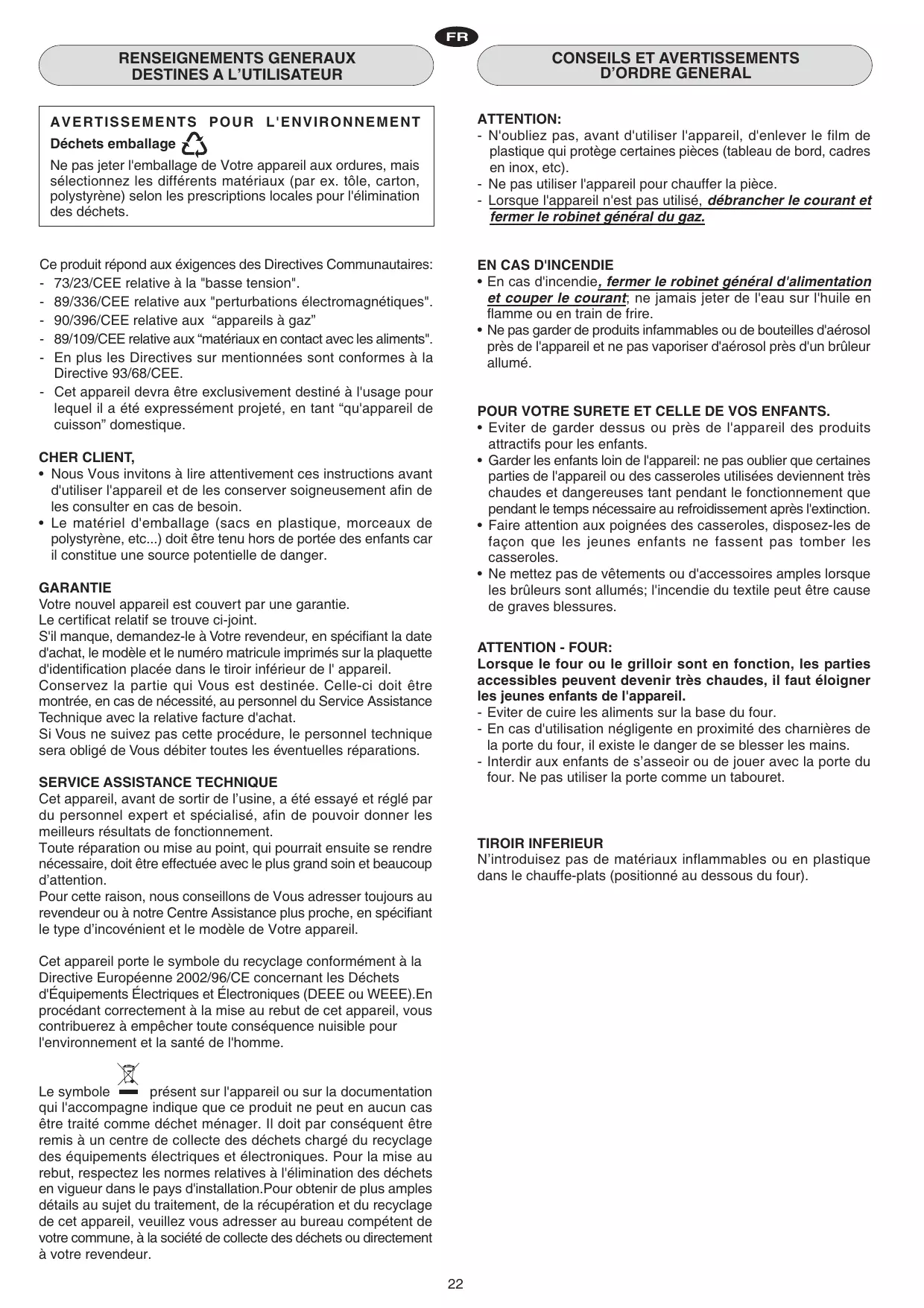

ATTENTION: - N'oubliez pas, avant d'utiliser l'appareil, d'enlever le film de plastique qui protège certaines pièces (tableau de bord, cadres en inox, etc). - Ne pas utiliser l'appareil pour chauffer la pièce. - Lorsque l'appareil n'est pas utilisé, débrancher le courant et fermer le robinet général du gaz. Déchets emballage Ne pas jeter l'emballage de Votre appareil aux ordures, mais sélectionnez les différents matériaux (par ex. tôle, carton, polystyrène) selon les prescriptions locales pour l'élimination des déchets. Ce produit répond aux éxigences des Directives Communautaires: - 73/23/CEE relative à la "basse tension". - 89/336/CEE relative aux "perturbations électromagnétiques". - 90/396/CEE relative aux “appareils à gaz” - 89/109/CEE relative aux “matériaux en contact avec les aliments". - En plus les Directives sur mentionnées sont conformes à la Directive 93/68/CEE. - Cet appareil devra être exclusivement destiné à l'usage pour lequel il a été expressément projeté, en tant “qu'appareil de cuisson” domestique.

• En cas d'incendie, fermer le robinet général d'alimentation et couper le courant; ne jamais jeter de l'eau sur l'huile en flamme ou en train de frire. • Ne pas garder de produits infammables ou de bouteilles d'aérosol près de l'appareil et ne pas vaporiser d'aérosol près d'un brûleur allumé. POUR VOTRE SURETE ET CELLE DE VOS ENFANTS. • Eviter de garder dessus ou près de l'appareil des produits attractifs pour les enfants. • Garder les enfants loin de l'appareil: ne pas oublier que certaines parties de l'appareil ou des casseroles utilisées deviennent très chaudes et dangereuses tant pendant le fonctionnement que pendant le temps nécessaire au refroidissement après l'extinction. • Faire attention aux poignées des casseroles, disposez-les de façon que les jeunes enfants ne fassent pas tomber les casseroles. • Ne mettez pas de vêtements ou d'accessoires amples lorsque les brûleurs sont allumés; l'incendie du textile peut être cause de graves blessures. CHER CLIENT, • Nous Vous invitons à lire attentivement ces instructions avant d'utiliser l'appareil et de les conserver soigneusement afin de les consulter en cas de besoin. • Le matériel d'emballage (sacs en plastique, morceaux de polystyrène, etc...) doit être tenu hors de portée des enfants car il constitue une source potentielle de danger. GARANTIE Votre nouvel appareil est couvert par une garantie. Le certificat relatif se trouve ci-joint. S'il manque, demandez-le à Votre revendeur, en spécifiant la date d'achat, le modèle et le numéro matricule imprimés sur la plaquette d'identification placée dans le tiroir inférieur de l' appareil. Conservez la partie qui Vous est destinée. Celle-ci doit être montrée, en cas de nécessité, au personnel du Service Assistance Technique avec la relative facture d'achat. Si Vous ne suivez pas cette procédure, le personnel technique sera obligé de Vous débiter toutes les éventuelles réparations. ATTENTION - FOUR: Lorsque le four ou le grilloir sont en fonction, les parties accessibles peuvent devenir très chaudes, il faut éloigner les jeunes enfants de l'appareil. - Eviter de cuire les aliments sur la base du four. - En cas d'utilisation négligente en proximité des charnières de la porte du four, il existe le danger de se blesser les mains. - Interdir aux enfants de s’asseoir ou de jouer avec la porte du four. Ne pas utiliser la porte comme un tabouret.

SERVICE ASSISTANCE TECHNIQUE

Cet appareil, avant de sortir de l’usine, a été essayé et réglé par du personnel expert et spécialisé, afin de pouvoir donner les meilleurs résultats de fonctionnement. Toute réparation ou mise au point, qui pourrait ensuite se rendre nécessaire, doit être effectuée avec le plus grand soin et beaucoup d’attention. Pour cette raison, nous conseillons de Vous adresser toujours au revendeur ou à notre Centre Assistance plus proche, en spécifiant le type d’incovénient et le modèle de Votre appareil. TIROIR INFERIEUR N’introduisez pas de matériaux inflammables ou en plastique dans le chauffe-plats (positionné au dessous du four). Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme. Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Les symboles suivants se trouvent sur le bandeau de commande, près de chaque bouton: Quand le four est utilisé pour la première fois, il peut se produire de la fumée de odeur âcre, causée par le premier chauffage du collant des panneaux isolants autour du four (il est opportun de le chauffer à la température maximale pour une durée de 3040 minutes à porte fermée). Il s’agit d’un phénomène absoluement normal et, s’il devait se produire encore, il faudrait attendre que la fumée cesse avant d’introduire les aliments. En général le four est équipé de: grille support pour la cuisson des préparations en casseroles ou bien posées directement sur la grille, lèche-frite pour la cuisson des gâteaux, biscuits, etc. ou pour récupérer les jus et les matières grasses des aliments placés directement sur la grille. Note: dans les tableaux suivants il y a les indications pour la cuisson de quelques préparations principales. Les temps de cuisson conseillés dans ces tableaux sont indicatifs. Nous sommes sûrs qu’après quelque essais vous pourrez apporter les modifications nécessaires pour obtenir les résultats désirés. - Disque plein robinet fermé - Grande flamme ouverture maximale - Petite flamme ouverture minimale La position minimum se trouve à la fin de la rotation en sens inverse des aiguilles d'un montre de la manette. Toutes les positions de fonctionnement doivent être choisies entre les positions de max. et de min., jamais entre max. et la fermeture. ALLUMAGE MANUEL Pour allumer l'un des brûleurs, approcher une allumette au brûleur, presser le bouton correspondant au brûleur préalablement choisi et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à la position de maximum. Tableau de cuisson système traditionnel ALLUMAGE ELECTRIQUE (selon les modèles) Pour allumer l'un des brûleurs, presser le bouton correspondant au brûleur préalablement choisi et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à la position de maximum; simultanément, actionner le bouton-poussoir de l'allumage électrique placé sur le tableau de bord et portant le symbole . Dans le cas où il n'y aurait plus de courant électrique, le brûleur pourra être allumé à l'aide d'une allumette. Preparations Poisson Viande Rôti de boeuf Rôti de veau Poulet Canard ou oie Gigot de mouton Rôti de porc Soufflés Gateaux Cake Biscuits de Savoie Pâte brisée Pâte feuilletée Tarte aux fruits Meringues Gratin Cake 4/4 Brioches ALLUMAGE ELECTRIQUE AUTOMATIQUE (selon les modèles) Pour allumer l'un des brûleurs, presser le bouton correspondant au brûleur préalablement choisi et le tourner dans le sens inverse des aiguilles d'une montre jusqu'à la position de maximum. En maintenant pressée la manette on mettra en fonction l'allumage électrique du brûleur. Dans le cas où il n'y aurait plus de courant électrique, le brûleur pourra être allumé à l'aide d'une allumette.

APPAREILS AVEC THERMOCOUPLE DE SECURITE

(selon les modèles) Pour l'allumage des brûleurs, il est nécessaire d'effectuer les mêmes opérations décrites ci-dessus. Dans ce cas, une fois que les manettes se trouvent en position d'ouverture, il est indispensable de continuer à appuyer sur la manette concernée pendant environ 10 secondes après l'allumage. Si la flamme devait s'éteindre une fois que Vous relâchez la manette, le dispositif de sécurité bloquera le passage du gaz vers le brûleur concerné. Préparations Entrées Lasagnes au four Pâtes au four Riz à la créole Pizza Viandes Rôti de veau Rôti de porc Rôti de boeuf Filet de boeuf Roast-Beef Rôti d’agneau Poulet rôti Canard rôti Oie rôti Dindon rôti Lapin rôti Lievre rôti Poisson Gâteaux (Pâtisserie) Tarte aux fruits Savarin Gâteau “Margherita” Pain de Genes Fouace au raisin Brioches Strûdel Feuillantines sucrèes Beignets de pom. Flan biscuit Savoie Biscuits de Savoie Toasts Pain Fig.1 -Rapide -Semirapide -Auxiliaire -triple couron Ø min Ø max 180mm 120mm 80mm 220mm 220mm 200mm 160mm 260mm Minutes suivant dim.

30 par kg. 60 par kg. env. 50 suivant poids. 30 par kg. 60 par kg. 60 par kg.

Tableau de cuisson à air chaud ECONOMIE D'ENERGIE • Le diamètre du fond de la casserole doit correspondre au diamètre du brûleur. La flamme du brûleur ne doit jamais sortir du diamètre de la casserole. • Utiliser toujours des casseroles à fond plat. • Cuire de préférence avec un couvercle. Cela permet d'utiliser des puissances plus basses. • Cuire les légumes, pommes de terre, etc. avec peu d'eau pour économiser l'énergie et réduire les temps de cuisson. BrÛleurs Temp. °C. 180-240

Note: Un témoin placé sur le tableau de bord reste allumé jusqu’à ce que la température soit atteinte, ensuite il s’allumera par intermittence. Le four toujours doit être a la porte fermée. FOURS A CONVECTION NATURELLE (Petit four) Le four est pourvu de:

• une résistance inférieure;
• une résistance supérieure. En tournant dans le sens des aiguilles d’une montre la manette du thermostat il est possible de sélectionner la température désirée dans le four et, selon les modèles, une ou plusieures fonctions: Four éteint Lumière four 60 ÷ MAX Branchement de la résistance supérieure + inférieure Branchement de la résistance supérieure Branchement de la résistance inférieure Branchement du grilloir (tournebroche selon les modeles

Utilisation du four Note: fours avec thermostat et commutateur séparés. Lorsqu’on utilise les fonctions placer la manette du thermostat entre 180 ÷ 200°C comme température maximale. ATTENTION: La température indiquée sur le tableau de bord correspond à la température maintenue au centre du four seulement quand les fonctions sélectionnées sont

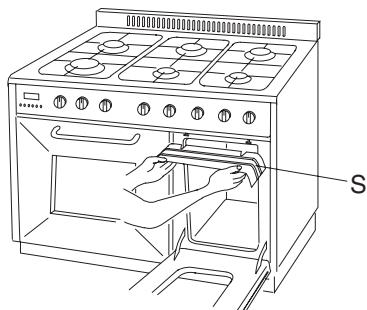

ATTENTION Le grilloir doit toujours être utilisé avec porte entrouverte (en correspondance du premier déclenchement de la charnière), et le déflecteur pour la protection des manettes installé (fig. 2). Une fois tourné le bouton sur cette position, la lampe reste allumée pendant toutes les opérations qui suivent. Note: Un témoin placé sur le tableau de bord reste allumé jusqu’à ce que la température soit atteinte, ensuite il s’allumera par intermittence. Décongélation par ventilateur Cette position permet la circulation de l’air pulsé à la température ambiante tout autour de l’aliment surgelé en le décongelant sans modifier ou altérer son contenu protéique.

Convection naturelle Branchement de la résistance inférieure et supérieure du four. Il s’agit de la cuisson traditionnelle, excellente pour rôtir les gigots, idéale pour les biscuits, les pommes au four et pour que les aliments deviennent très croquants. On obtient de bons résultats pour les cuissons sur un niveau avec réglage de la température de 50 à MAX°C.

FOUR MULTIFONCTION (Grand four) Le four est pourvu de:

• une résistance inférieure;
• une résistance supérieure;
• une résistance circulaire qui entoure le ventilateur. N.B.: Le branchement de n’importe quelle fonction a lieu toujours après avoir placé la manette du thermostat en correspondance de la température désirée. Cuisson par air pulsé La résistance circulaire et le ventilateur sont en fonction. L’air chaud, réglable entre 50 et MAX°C, est poussé uniformément sur tous les étages du four. Ceci permet une cuisson idéale de plusieurs mets ensemble (viande, poisson, etc.) sans mélanger les différents odeurs et saveurs. Cuisson délicate indiquée pour Génoises, gâteaux de Savoie, pâtes feuilletées, etc. Thermostat four Tourner la manette dans le sens des aiguilles d'une montre pour sélectionner la température du four désirée, comprise entre 50 et MAX°C max Gril moyen Par cette position, la résistance du gril moyen à l’infrarouge est en fonction. Ceci permet de griller ou gratiner les plats traditionnels de petites dimensions.

Gril Par cette position, la résistance du gril à l’infrarouge est en fonction. Ceci permet de griller ou gratiner les plats traditionnels.La manette du thermostat doit être placée sur la position 180-200°C.

Grill ventilé L’air, chauffé par la résistance du gril, est aspiré par le ventilateur et poussé sur les aliments. Le gril ventilé remplace remarquablement le tournebroche et il assure des résultats excellents avec volailles, saucisses et viandes rouges, même en quantité considérable.La manette du thermostat doit être placée sur la position 180-200°C. Sélecteur fonctions four Tourner la manette des le sens des aiguilles d'une montre pour sélectionner la fonction du four désirée Sole ventilé L’air, réchauffé par la résistance inférieure, est aspiré par le ventilateur et poussé sur les aliments. Cette fonction peut être utilisée pour stériliser les aliments. Cette fonction peut être utilisée entre 50 et MAX°C.

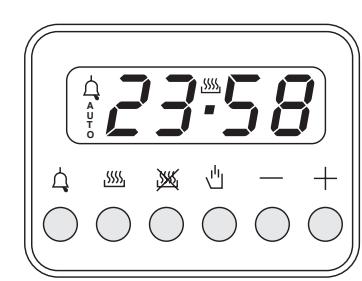

Affichage des fonctions Affichage lumineux à 4 chiffres pour indiquer l’heure et les temps de cuisson. Durée de cuisson et fonction manuelle = symbole de la casserole Fonction automatique = AUTO Minuterie = symbole de la cloche Une fonction est sélectionnée lorsque le symbole correspondant est affiché. Positionner la grille porte-plats au troisième gradin en partant du fond du four, à 12 cm à peu près de la surface rayonnante. Vous pouvez changer de gradin, suivant votre goût personnel et les nécessités des différents mets. Avant d’enfourner, laisser chauffer 5 minutes. Minuterie sonore

Durée de cuisson Fin de cuisson Manuel

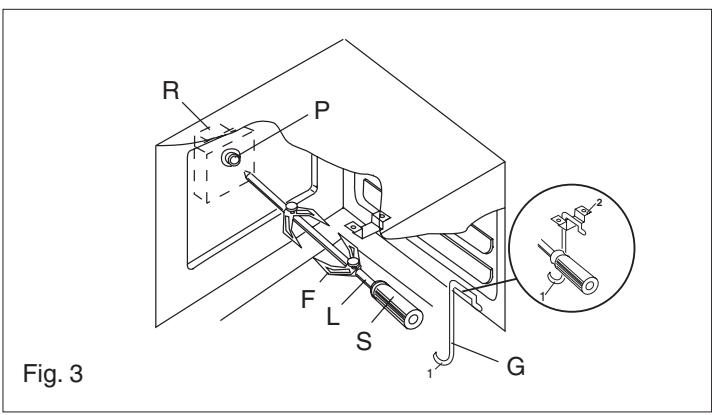

Diminution du temps Augmentation du temps Fig. 4 Fig. 2 Programmation La programmation s’effectue en appuyant sur le bouton de la fonction désirée. Après avoir relâché ce bouton, programmer le temps avec + et - Tournebroche (selon les moseles) - Enfiler le poulet ou la pièce à rôtir sur la broche L en prenant bien soin de l’immobiliser entre les deux fourches F et de bien l’équilibrer afin d’éviter des efforts inutiles au moto-réducteur R. (fig. 3). - Mettre la broche sur le support G, après avoir introduit son extrémité opposée dans le trou P du moteur R (fig. 3). - Engager la lèchefrite avec un peu d’eau au dessous de la broche. - Mettre en place l’écran de protection S de manettes et placer la porte en position entre ouverte (voir fig. 2). - Pour enlever la broche opérer de la façon contraire utilisant la manette S et un guant de protection en laine isolante (fig.3). Boutons + et En appuyant sur les boutons + et - le temps augmente ou diminue à une vitesse variable selon la durée de la pression sur le bouton. Réglage de l’heure Pour régler l’heure désirée, appuyer en même temps sur le bouton manuel et réglage l’heure avec + ou -. Par cette opération, tous programmes précédents sont éliminés. Le symbole AUTO clignote. Fonctionnement en manuel En appuyant sur le bouton de manuel, le symbole AUTO s’éteint, le symbole de casserole apparaît. Le fonctionnement manuel a lieu seulement à la fin de la programmation automatique ou après que celle-ci a été annulée. Pour la mise en fonction du tournebroche, tourner la manette sur le symbole

Fonctionnement automatique En appuyant sur le bouton de durée ou de fin cuisson, le programmateur se commute automatiquement de la fonction manuelle à la fonction automatique.

Fonctionnement semi-automatique avec durée de cuisson Appuyer sur le bouton de durée de cuisson et programmer le temps désiré avec + ou -. Le symbole AUTO et de durée de cuisson apparaissent en permanence. Quand le temps de fin de cuisson correspond à l’heure, le symbole de durée de cuisson se débranche, la sonnerie retentit, et le symbole AUTO clignote.

Fonctionnement semi-automatique avec fin de cuisson Appuyer sur le bouton de fin cuisson. L’heure apparaît sur l’affichage lumineux. Sélectionner le temps de fin cuisson désiré avec le bouton +. Les symboles AUTO et durée de cuisson apparaissent en permanence. Quand le temps de fin cuisson correspond à l’heure, le symbole de durée de cuisson se débranchent. Une fois le temps de cuisson écoulé, le symbole AUTO clignote, la sonnerie retentit, le symbole de durée de cuisson s'éteint.

INSTRUCTIONS POUR L’UTILISATION DES

DISPOSITIFS CONTROLE (SELON LES MODELES) Fonctionnement automatique avec durée et fin de cuisson Appuyer sur le bouton de durée et sélectionner la durée de cuisson désirée avec + ou -. Les symboles AUTO et durée apparaissent en permanence. Appuyer sur le bouton de fin de cuisson. Le temps de fin cuisson le plus proche apparaît sur l’affichage lumineux. Sélectionner le temps de fin cuisson désiré à travers le bouton +. Le symbole de durée se débranche. Le symbole s’allume de nouveau quand l’heure correspond au temps de début de cuisson. HORLOGE “LED” (Fig. 4) Caractéristiques Horloge 24 heures avec programmation automatique et compteminutes. Fonctions Durée de cuisson, fin cuisson, position manuelle, horloge, compteminutes, temps réglables jusqu’à 23 heures et 59 minutes.

Une fois le temps de cuisson écoulé, le symbole AUTO clignote. La sonnerie retentit et le symbole de durée et s'éteint.

ENTRETIEN ET NETTOYAGE

Avant de procéder au nettoyage, débrancher le robinet du gaz général et enlever la fiche de la prise de courant ou couper le courant de la ligne d'alimentation au moyen de l'interrupteur général de l'installation électrique. Eviter de nettoyer les surfaces de l'appareil lorsqu'elles sont encore chaudes. Ne pas utiliser de nettoyeurs vapeur pour nettoyer le four. SURFACES EMAILLEES Nettoyer avec une éponge mouillée avec de l'eau et du savon. Les taches de gras peuvent être enlevées facilement avec de l'eau chaude ou un produit spécifique se trouvant facilement en commerce pour le nettoyage de l'émail. Eviter les produits contenant des substances abrasives. Ne pas laisser sur l'émail de substances acides ou alcalines (jus de citron, vinaigre, sel etc...) Les appareils en acier inox doivent être nettoyés avec des détergents spéciaux pour acier inox. Ces détergents doivent être appliqués à l'aide d'un linge moelleux. Minuterie Appuyer sur le bouton compte-minutes et sélectionner le temps de cuisson désiré avec le bouton + ou -. Pendant le fonctionnement de la minuterie, le symbole de la cloche apparaît. À la fin du temps choisi, la sonnerie retentit et le symbole de la cloche s’éteint. Signal sonore Le signal se met en marche à la fin d’une programmation ou de la fonction minuterie pour durée de 15 minutes. Pour l’arrêter, appuyer sur un bouton quelconque des fonctions. Début programme et contrôle Les programmes démarrent à peu près 4 secondes après leur programmation. Il est possible de vérifier à tout moment le programme en cour en appuyant sur le bouton concerné.

Pour procéder au nettoyage des brûleurs de la table de travail, il est nécessaire de les extraire de leur siège en les élevant vers le haut et de les mettre pendant une dizaine de minutes dans une solution d'eau chaude et produit détergent non abrasif. Après avoir nettoyé et lavé les brûleurs, les essuyer soigneusement. Contrôler toujours que les orifices des brûleurs ne soient pas obstrués. Nous conseillons de réaliser cette opération au moins une fois par semaine ou chaque fois que cela est nécessaire. Faire attention a remonter de façon correcte les brûleurs de la table. Erreur de programmation Il y a un erreur de programmation si l’heure indiquée par l’horloge est comprise entre l’heure de début cuisson et l’heure de fin cuisson. L’erreur de programmation peut être corrigé, en changeant la durée ou le temps de fin cuisson. Suppression d’un programme On peut supprimer un programme en appuyant sur le bouton de durée cuisson et puis sur le bouton - afin que l’indication 00 00 apparaisse sur l’affichage lumineux. À la fin d’un programme, ceci s’éliminera automatiquement.

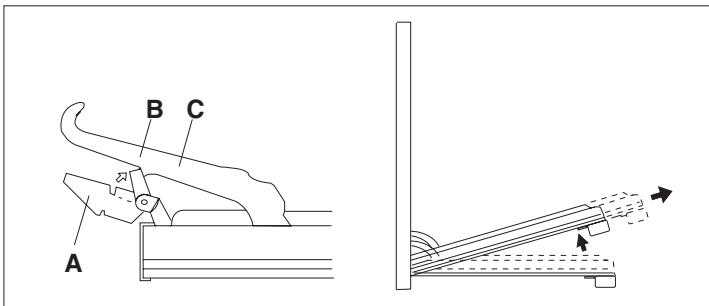

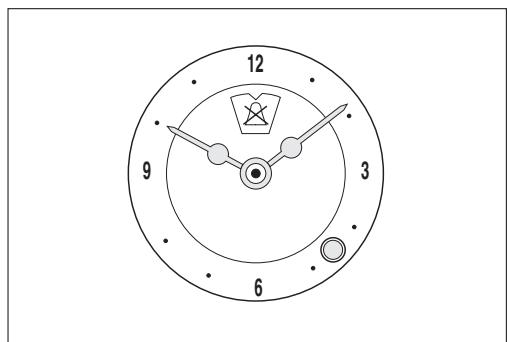

Pour certains modèles, la porte du four peut être démontée de la façon suivante: les charnières A sont pourvues, pour ce but, de cavaliers mobiles B qui accrochés au secteurs des charnières C, lorsque la porte est complètement ouverte, les bloquent. Après il faut enlever la porte vers l'extérieur faisant donc les deux mouvements montrés en figure. Pour effectuer ces opérations, faire prise sur les côtés de la porte en proximité des charnières. Pour remonter la porte introduire les charnières dans leur sièges. Avant de fermer la porte, ne pas oublier d'enlever les cavaliers mobiles B. Attention: en proximité des charnières de la porte du four, il existe le danger de se blesser les mains. HORLOGE ANALOGIC (fig. 5). Pour la mise à l'heure Presser et tourner le bouton vers la droite, jusqu'à ce que l'heure exacte apparaisse. En cas d'une fausse manoeuvre, éviter de tourner vers la gauche. Un mécanisme de sécurité protége les composants de l'horloge. Réglage sonnerie Tourner le bouton vers la droite, sans le presser, afin que l'aiguille corresponde au temps de sonnerie désiré. Une fois le temps écoulé la sonnerie retentit sans cesse. Pour l'arrêter, tourner le bouton vers la droite afin que l'aiguille corresponde au symbole de la cloche rayée. B C

Pour les parties èmaillèes nettoyer avec une èponge mouillèe avec de l'eau et du savon . Les taches de gras peuvent être enlevèes facilement avec de l'eau chaude ou un produit spècifique se trouvant facilement en commerce pour le nettoyage de i'email. Eviter lese produits contenant des substances abrasives.

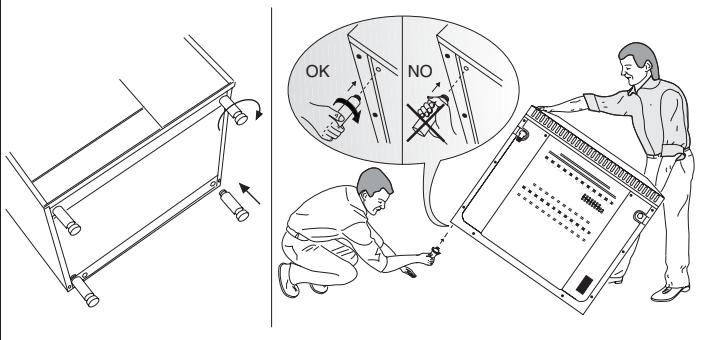

Certains modèles sont équipés de 4 pieds utiles pour aligner éventuellement la cuisinière avec les meubles. (voir fig. 8 ou 8A selon modèles).

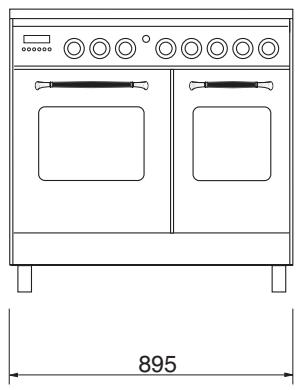

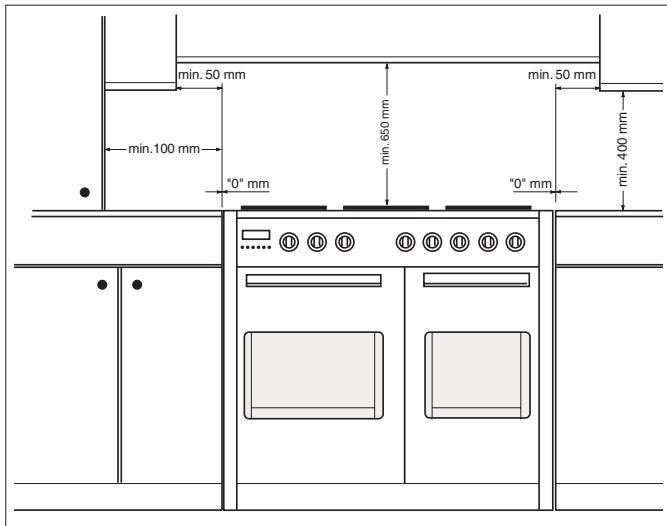

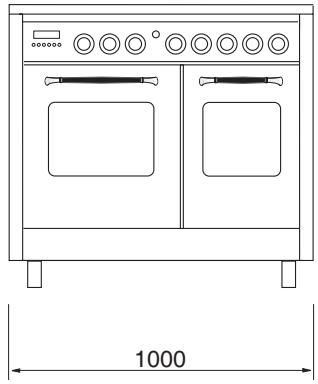

Soulever la cuisinière et visser les quatre pieds dans les logements prévus à cet effet aux quatre coins sous l’appareil. DIMENSIONS D’ENCOMBREMENT ( mod. 108 )

AVERTISSEMENTS Avant d'effectuer toute réparation ou intervention, débrancher la prise de courant et fermer le robinet de gaz. Le technicien qualifié est responsable de l'installation correcte suivant les normes de sécurité en vigueur. La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le constructeur décline toute responsabilité quant aux dommages subis par des personnes, des animaux ou des biens, résultant de la non observation des normes ci-dessus indiquées. Les données techniques sont indiquées sur la plaque signalétique placée dans le tiroir inférieur de l' appareil. Les conditions de réglage sont indiquées sur l'étiquette appliquée sur l'emballage. Ne pas utiliser la poignée de la porte du four pour effectuer des opérations de mouvement, y compris l’opération nécessaire pour enlever l’appareil de l’emballage. L’appareil est en classe 1 ou classe 2 sous-classe 1. INSTALLATION IMPORTANT: Le revêtement du meuble doit supporter des températures (min. 90°C). Si l'appareil doit être installé près des meubles, observer les distances minimales prévues par le plan ci-après. min.100 mm "0" mm "0" mm min. 400 mm min. 50 mm min. 650 mm min. 50 mm

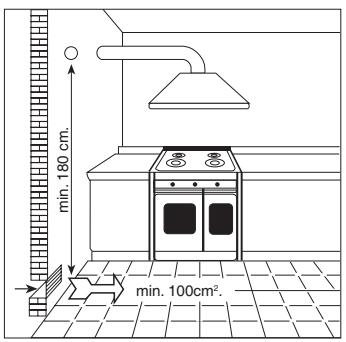

Contrôler si l'appareil est prévu pour le type de gaz distribué. Le raccordement à la canalisation gaz doit être effectué en conformité avec les règlements en vigueur (Article 10 de l’arrêté du 02.08.1977 et aux règles de l’art. (DTU 61-1), installations de gaz qui imposent sur l’extrémité de cette canalisation la présence d’un robinet de commande. Pour le butane et le propane, un détenteur-déclencheur conforme à la norme NF D 36-303 peut tenir lieu de robinet de commande. Ce robinet de commande permet de couper l’alimentation en gaz lorsque l’appareil n’est pas utilisé. Une fois terminées les opérations de raccordement gaz, contrôler l'étancheité des raccords avec de l'eau et du savon. L'extremité du raccord est filetée. Les raccordements possibles sont:

1) le raccordement rigide avec interposition d’un joint;

2) le raccordement par tuyau flexible avec armature à embouts

mécaniques suivant les normes en vigueur. Le tuyau doit être raccordé directement au coude de la rampe. ( voir fig 9 ). L’installation et l’entretien de l’appareil doivent être effectués par une personne qualifiée conformément aux textes réglementaires et règles de l’art en vigueur: L’installation et l’entretien de l’appareil doivent être effectués par une personne qualifiée conformément aux textes réglementaires et règles de l’art en vigueur notamment: - Arrêté du 2 août 1977 (art.10-11) Règles Techniques et de Sécurité applicables aux installations de gaz combustible et d’hydrocarbures liquéfiés situés à l’intérieur des bâtiments d’habitation et de leur dépendances. - Norme DTU P 45-204 Installations de gaz (anciennement DTU n° 61-1 – Installations de gaz – Avril 1982 + additif n°1 Juillet 1984). - Règlement Sanitaire Départemental Pour les appareils raccordés au réseau électrique: - Norme NF C 15-100 Installations électriques à basse tensione - Règles. Cet appareil n’est pas pourvu de dispositif d’évacuation des produits de la combustion. On doit donc l’installer dans des endroits suffisamment aérés suivant les dispositions des lois en vigueur. La quantité d’air nécessaire à la combustion ne doit pas être inférieure à 2.0 m3/h pour chaque kW de puissance installée. (Voir la puissance totale sur la plaque signalétique placée dans le tiroir inférieur de l' appareil). La norme fixe la valuer minimale de la section libre totale des ouvertures permanentes (fentes, perforation, grilles, gaines, etc.) destinée à l’évacuation de l’air des cuisines qui doit être d’au moins de 100 cm2. La norme spécifie que la partie supérieure de l’ouverture permanente utilisée pour l’évacuation de l’air vicié par les produits de combustion doit être située à 1,80 m au moins au dessus du sol du local. Une section libre au moins égale doit être réservée aux ouvertures d’entrée d’air. L’emplacement des ouvertures doit être tel qu’il n’en résulte aucun courant d’air insupportable pour les occupants. 1/2” Fig. 9

3) le raccordement par tuyau flexible

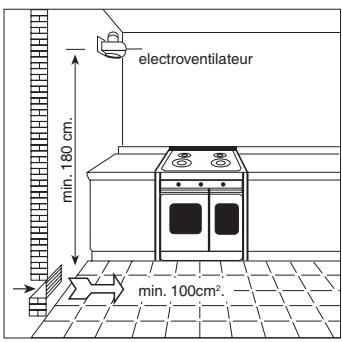

Le tuyau doit être monté sur l' about (porte caoutchouc) avec un collier de serrage (F) pour éviter toute fuite de gaz et visitable sur toute sa longueur ( voir fig 10 ). Dans ce dernier cas, contrôler la date de péremption imprimée sur le tuyau et le remplacer avant cette date. min. 180 cm. min. 180 cm. electroventilateur min. 100cm2. AVERTISSEMENTS Nous rappelons pour les tuyaux souples (longueur max.1500mm), de:

1 - eviter tous étranglements ou écrasements du tuyau

2 - eviter des efforts de traction et de torsion

3 - eviter d'entrer en contact avec des corps pointus, à vive arête,

4 - eviter d'entrer en contact avec des parties qui dépassent de

70°C la température ambiante.

5 - s'assurer qu'ils peuvent être vérifiés pour toute leur longueur.

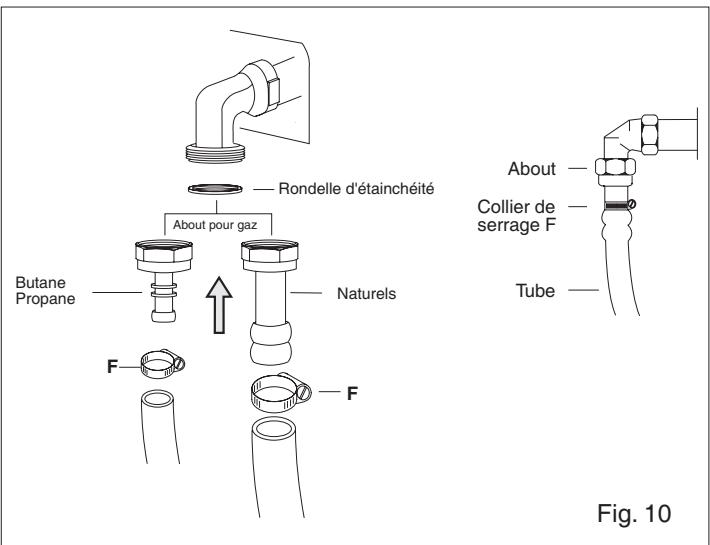

min. min. 100cm 100cm22.. Rondelle d'étainchéité About pour gaz Butane Propane Naturels About Collier de serrage F Tube

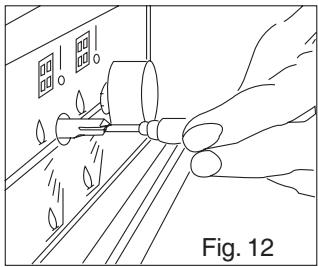

BRANCHEMENT ELECTRIQUE REGLAGES GAZ Si l'appareil a été prévu pour fonctionner avec un type de gaz différent de celui de l'alimentation disponible, il faut changer les injecteurs, règler le débit réduit des brûleurs et changer l'about annelé. Afin de changer les injecteurs de la table de travail, il est nécessaire d'effectuer les opérations suivantes: enlever les grilles, enlever les brûleurs et leurs chapeaux (voir fig.11 A), changer l'injecteur (voir figure 11 B) et le remplacer avec celui approprié au nouveau type de gaz (voir tableau D). Remonter tout en sens inverse en faisant attention à placer le chapeau de façon correcte sur le brûleur.

BRANCHEMENT ELECTRIQUE Le branchement de l'appareil au réseau électrique doit être réalisé par un personnel spécialisé, connaissant les normes de sécurité en vigueur. La mise à la terre de l'appareil est obligatoire selon les termes de la loi. Avant d'effectuer le branchement électrique, s'assurer de l'efficacité de la mise à la terre. S'assurer que la soupape limitatrice et les câblages domestiques puissent supporter le chargement de l'appareil. Prévoir un dispositif de déconnexion sur le réseau d’alimentation avec une distance d’ouverture des contacts qui permette la déconnexion complète dans les conditions de la catégorie de sur tension III, conformément aux règles d’installation. Le câble de terre jaune/vert ne doit pas être interrompu par l'interrupteur. Important: les fils du câble d'alimentation ont les couleurs suivantes: - jaune/vert = pour la mise à la terre " " (E) - bleu = pour le neutre “N” - marron = pour la phase “L” - Vérifier toujours que le câble électrique ne touche pas ni des surfaces coupantes ni chaudes avec une température qui dépasse de 50°C celle ambiante, et qu'il soit de longueur suffisante pour un éventuel déplacement nécessaire au nettoyage ou à une réparation. S'il on utilise une fiche pour le branchement, la fiche de branchement du câble d'alimentation et la prise à laquelle elle doit être branchée doivent être du même type (conformes aux normes).

Fig. 11 Valeurs se référant à Hs - 15°C - 1013,25mbar TAB.

Type d’appareil Alimentation monophasée 230V~ Type de câble Section Table toutes gaz + double four électr. Caoutchouc H05 RR-F 3 x 2,5 mm2

REMPLACEMENT DU CABLE

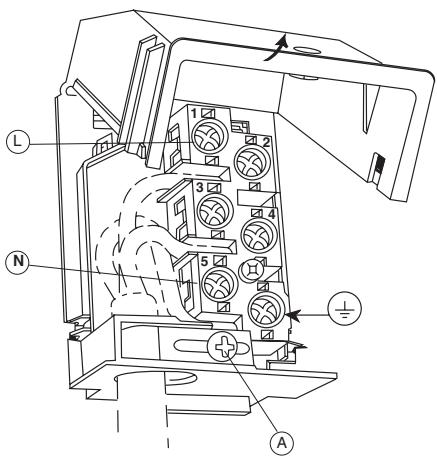

Dans le cas ou le câble devrait s’endommager, le remplacer selon les instructions suivantes: - ouvrir la boite du bornier comme décrit dans la figure ci-dessous; - dévisser la vis “A” qui bloque la câble; - remplacer la câble avec un de la même longueur et correspondant aux caractéristiques décrites dans le tableau: - le fil de mise à la terre “jaune-verte” doit être raccorde à la borne “ “ et il doit être plus long d’environ 10mm par rapport aux fils de li- L gne; - le fil neutre “bleu” doit être raccorde a la borne marquée par N la lettre “N” - le fil de ligne doit être raccorde à la borne marquée par la lettre “L”. 421 l/h 245 l/h 140 l/h 463 l/h REGLAGE DEBIT REDUIT ROBINETS DE LA TABLE. Afin de règler le débit réduit, procèder comme il suit: allumer le brûleur et tourner la manette vers la position de débit réduit ; enlever la manette du robinet. Introduire un petit tourne-vis dans la tige du robinet (fig. 12). Attention: dans les robinets avec sécurité, la vis de règlage “Z” du minimum se trouve à l'extérieur de la tige du robinet (fig. 12 A). Dévisser la vis de règlage pour augmenter le débit, ou visser la vis pour diminuir le débit. Le règlage est correct quand la flamme mésure environ 3 ou 4 mm. Pour le gaz butane/propane, la vis de règlage doit être vissée à fond. S'assurer que la flamme ne s'éteint pas lorsqu'on passe brusquement du débit max. , au débit réduit et viceversa. Remonter la manette.

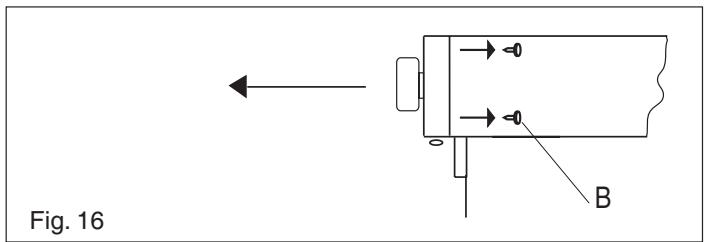

- Pour démonter le tableau de bord il suffit de dévisser les 4 vis internes (B) qui fixent le tableau de bord à la façade du four (fig. 16).

ENTRETIEN DE L’APPAREIL

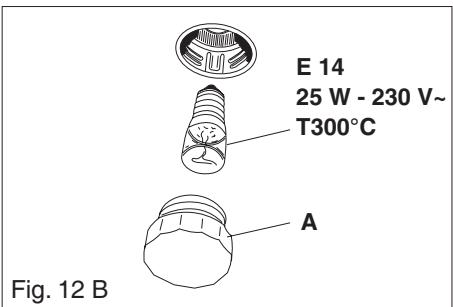

AVERTISSEMENTS Avant d'effectuer toute réparation ou intervention, débrancher la prise de courant et fermer le robinet du gaz. Le constructeur décline toute responsabilité quant aux dommages subis par des personnes, des animaux ou des biens, résultant de la non observation des normes ci-dessus indiquées. Dans le cas où il serait nécessaire de réparer ou remplacer les composants interns, il faut: La lampe four utilisée est de type spécial résistant aux températures élevées. Afin de pouvoir la remplacer démonter le verre de protection (A) et remplacer la lampe brûlée par une du même type, ensuite remonter le verre de protection (fig 12 B).

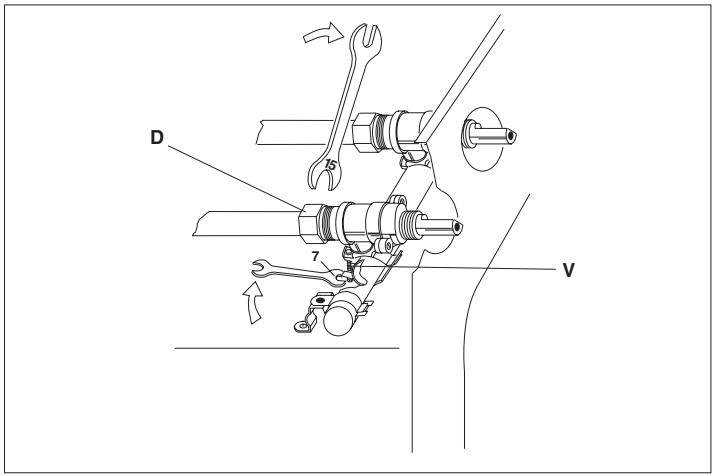

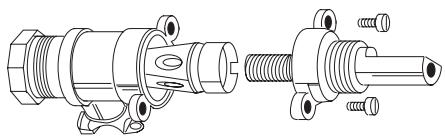

Si la manoeuvre d'un robinet dévient dure, il faut l'engraisser avec un gras spécifique pour les hautes températures. Procéder comme il suit: ouvrir la table de travail et démonter le tableau de bord aussi comme décrit dans le précédent paragraphe. Dévisser les deux vis de fixage du corps du robinet (voir figure) et enlever le cône. E 14 25 W - 230 V~ T300°C

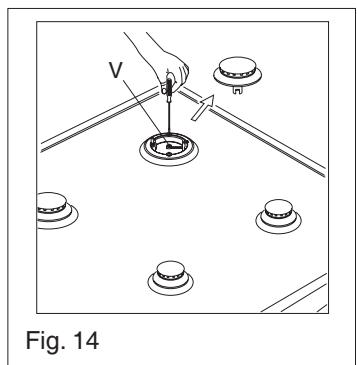

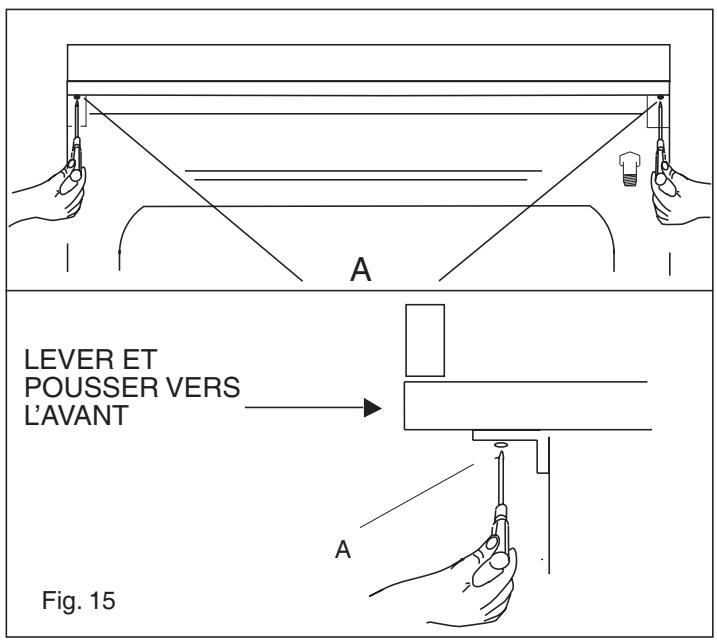

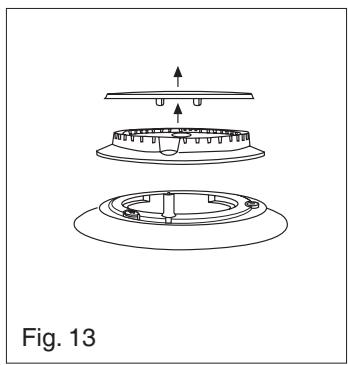

Enlever les grilles, enlever les brûleurs et les chapeaux (voir fig.13), dévisser les vis “V” visibles au dessus de la table (voir fig. 14). Démonter la table de travail en dévissant les 4 vis “A” arrière (voir fig. 15). De cette façon il est possible de soulever la table de travail et accéder aux composants interns. Nettoyer le cône et sa siège avec un linge mouillé avec du solvant. Engraisser légèrement le cône avec le gras spécifique, le placer dans sa siège, et le tourner quelque fois. Enlever le cône de nouveau et enlever le gras résiduel faisant attention à ne pas obstruer les passages de gaz avec des résidus de gras. Monter tout soigneusement en sens inverse.

Ouvrir la table de travail et démonter le tableau de bord aussi comme décrit dans le précédent paragraphe. Dévisser l'écrou D du tube qui porte le gaz au brûleur, dévisser la vis V fixant le robinet à la bride et l'enlever (voir figure 16 A). Note: Lorsqu'on remplace le robinet il est nécessaire de remplacer le joint d'étancheité du robinet. Fig. 14
