MODE D'EMPLOI DSR 3031 FRANSAT PHILIPS
Enregistrez votre produit et obtenez de l'aide sur www.philips.com/welcome
Felicitations!
Le pack satellite FRANSAT de Philips est dédié à la réception des chaînes de la TNT disponibles par satellite avec les services de FRANSAT. Il vous permet de receivevoir les émissions en haute définition. Il est composé d'un Terminal de réception numérique haute définition et d'une carte d'accès FRANSAT.
Pour bénéficier de la qualité d'image Haute Définition, il est nécessaire d'être équipé d'un téléviseur avec connecteur HDMI@. HDMI (High Definition Multimedia Interface) désigne une interface de connexion de Haute Qualité, permettant le transport de video Haute Définition et de son multicanaux en numérique.
Dès le raccordement de votre Terminal de réception, vous pouvez profiter de la totalité des services. Vous pouvezmettre à jour cette Terminal de réception si de nouveaux services deviennent disponibles.
Le Terminal de réception Philips suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livre utilisé.
Ce terminal de réception Haute Définition Philips répond aux specifications "HD TV", et intégre la technologie HDMI®. Le logo "HD TV" est une marque de DIGITALEUROPE. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.
Fabriqué sous Licence de Dolby Laboratories. Le terme "Dolby" et le single double D sont des marques commerciales de Dolby Laboratories.
Le logo FRANSAT est une marque sous licence FRANSAT.
Voutrouverez sur le site www.fransat.fr toutes les informations utiles sur le service FRANSAT ainsi que de nombreuses informations sur la TNT par satellite.
Table des matieres
Felicitations! 3
Table des matieres 4
1 Sécurité 5
Emplacement? 5
Avertissements et mesures de sécurité 5
Piles 6
Interférences 6
Entretien du Terminal 6
Demarrage rapide 6
2 Le contenu de votre emballage 7
Face avant du Terminal 8
Face arriere du Terminal 8
Télécommande 9
Piles 9
3 Connexion. 10
Raccorder l'antenne satellite 10
Raccorder un téléviseur équipé d'une prise HDMI 10
Raccorder un télévisur standard équipé d'une prise Peritel .... 10
Raccorder un amplificateur équipé d'une prise HDMI 10
Raccorder un amplificateur equipé d'une prise audio numérique S/PDIF............ I I
Raccorder un amplificateur équipé de prises audio gauche/droite (chaine Hi-Fi) 11
Raccorder un périhérique de stockage USB 12
4 Première installation 13
5 Utilisation quotidienne. 15
Regarder la télévision 15
Choisir une chaine de télévision 15
Bandeau d'information programme 15
Informations détaillées sur les programmes. 15
Choisir temporairement la langue audio et des sous-titres 15
Choisir une chaine de radio 15
Télétexte 16
Guide électronique des programmes 16
Enregister un programme 16
Utiliser le contrôle du direct (mode différé) 16
Lire un enregistrement 16
6 Enregistrement et Contrôle du direct. 17
Péripérique USB 17
BienchosirileperiphériqueUSBautiliser? 17
Précautions particulières 17
Enregister un programme TV 17
Gérer la liste des enregistements 18
Lire un enregistrement 18
Verrouiller/deverrouiller un enregistrement 18
Supprimer un enregistrement 18
Utiliser le Contrôle du direct (mode Direct / mode Différé) 18
Qu'est-ce que le Contrôle du direct 18
Pause/Play du Direct 18
Retour rapide 18
Avance rapide 19
Stop 19
Gérer le périhérique USB 19
Formater le periphérique 19
Ejecter le pérophérique 19
Visualiser la capacitéverse péripérisque de stockage 19
7 Menu de réglages 20
Arborescence des menus 20
Television 21
Installation 21
Recherche des chaines 21
Verrouillage 21
Réinitialisation du Terminal 22
Configuration 22
Langues audio et sous-titres 22
Configuration audio 22
HDMI et PERITEL 22
Paramétrres préférences utiliser 23
Paramétr Ler Mise en veille 23
Demarrage rapide 23
Via Eutelsat 23
Informations 23
Informations viaccess 23
Abonnement 23
Messagerie 23
8 Entretien du Terminal 24
Mise à jour du Terminal 24
Listedeserreursdemeisajourpossibles 24
Nettoyer le Terminal 24
9 Dépannage 25
10 Garantie 27
11 Environnement 28
Signification des logos présents sur le produit et l'emballage 28
Recyclage et elimination du produit 28
Directive européenne relative aux déchets d'équipements électriques etlectroniques (DEEE) 28
Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques (RoHS) 28
Consommation electrique du Terminal 28
Marquage CE: 28
12 Assistance et consels 29
13 Specifications 30

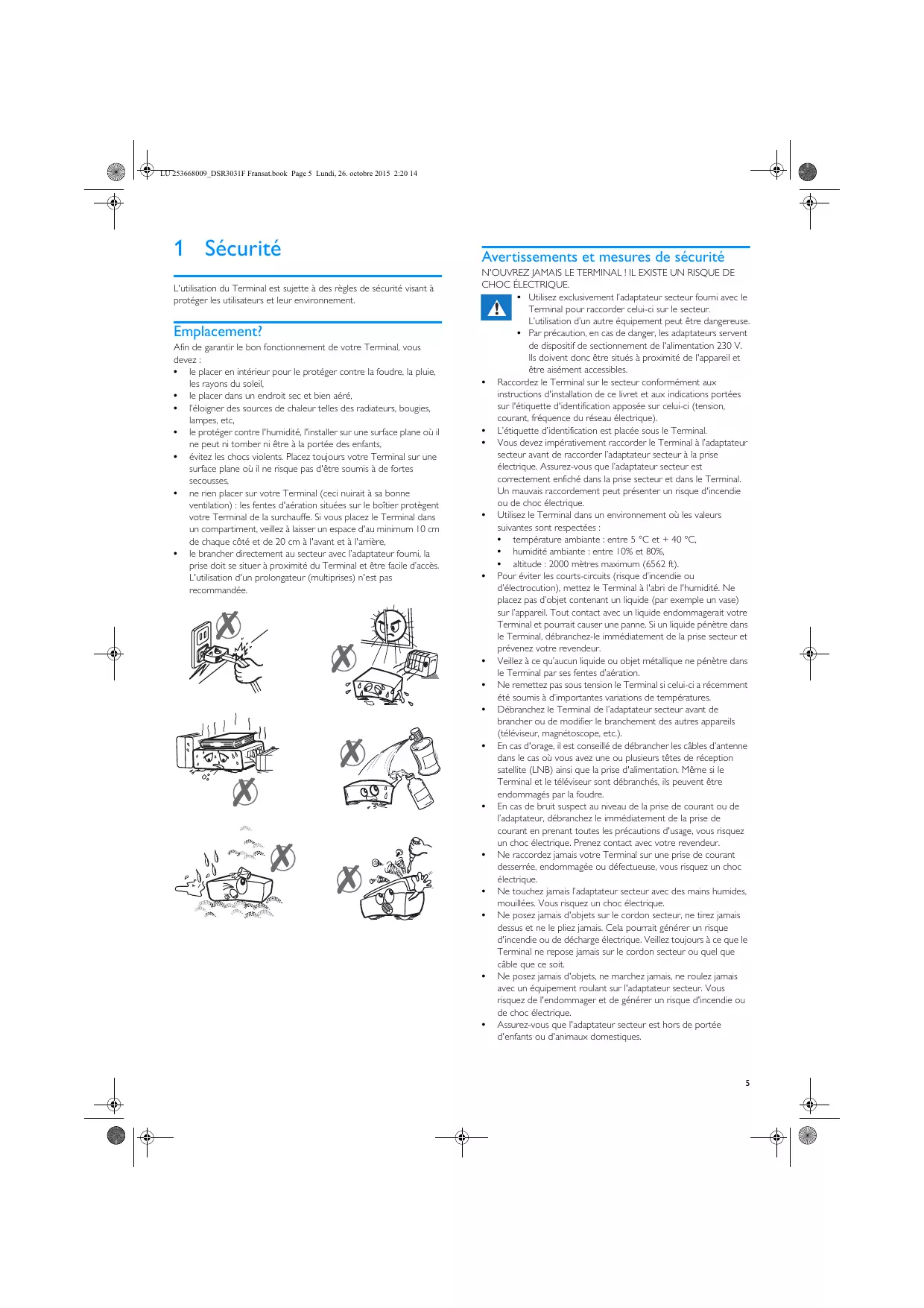

1 Sécurité
L'utilisation du Terminal est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement.
Emplacement?
Afin de garantir le bon fonctionnement de votre Terminal, vous doivent:
- le placer en interieur pour le proteter contre la foudre, la pluie, les rayons du soleil,
le placer dans un endroit sec et bien aéré,
- l'égligner des sources de chaleur telles des radiateurs, bouygues, lampes, etc.
- le protégé contre l'humidité, l'instructor sur une surface plane où il ne peut ni somber ni être à la portée des enfants,
- évitez les chocs violents. Placez toujours votre Terminal sur une surface plane où il ne risque pas d'être soumis à de fortes sécousses,
- ne rien placer sur votre Terminal (ceci nuiirait a sa bonne ventilation): les fentes d'arotation situées sur le boitier protégent votre Terminal de la surchauffa. Si vous place le Terminal dans un compartment, veillez à laisser un espace d'au minimum 10 cm de chaque cote et de 20 cm à l'avant et à l'arrête,
- le brancher directement au secteur avec l'adaptateur foumi, la prise doit se situer a proximite du Terminal et etre facile d'accès. L'utilisation d'un prolongateur (multiprises) n'est pas recommandee.
Avertissements et mesures de sécurité
N'OUVREZ JAMAI LE TERMINAL! I EXISTE UN RISQUE DE CHOC ÉLECTRIQUE.
- Utilisé exclusively l'adaptateur secteur foumi avec le Terminal pour raccorder celui-ci sur le secteur. L'utilisation d'un autre équipement peut être dangereuse.
- Par précaution, en cas de danger, les adaptateurs seront de dispositif de sectionnement de l'alimentation 230 V. Ils doivent donc être situés à proximite de l'appareil et être aisément accessibles.
Raccordez le Terminal sur le secteur conformément aux instructions d'installation de ce livre et aux indications portées sur l'étiquette d'identification apposoedé sur celui-ci (tension, courant, fréquence du réseau électrique).
L'etiquette d'identification est placée sous le Terminal.
- Vous doivent appuyez l'adaptateur secteur avant de raccorder l'adaptateur secteur à la prise électrique. Assurez-vous que l'adaptateur secteur est correctement enfinché dans la prise secteur et dans le Terminal. Un mauvais raccordement peut présenter un risque d'incendie ou de chic électrique.
Utilisez le Terminal dans un environnement où les valeurs suivantes sont respectées :
- température ambiente : entre 5ircC et +40ircC
humidité ambiente : entre 10% et 80%,
altitude:2000 mètres maximum (6562 ft).
Pour éviter les courts-circuits (risque d'incendie ou d'électrocution), metteze le Terminal à l'abri de l'humidité. Ne placez pas d'objet contenant un liquide (par exemple un vase) sur l'appareil. Tout contact avec un liquide endommagerait votre Terminal et pourrait causeur une panne. Si un liquide pénétre dans le Terminal, débranchez-le immédiatement de la prise secteur et prévenezaire revendeur.
- Veiliez à ce qu'aucun liquide ou objecté métallique ne pénétre dans le Terminal par ses fentes d'aération.
- Ne remiette pas sous tension le Terminal si celui-ci a reconnem eté soumà à importantes variations deTemperatures.
- Débranche le Terminal de l'adaptateur secteur avant de brancher ou de modifier le branchement des autres apparéls (défévisuer, magnétoscope, etc.).
- En cas d'orage, il est conseilé de débrancher les cables d'antenne dans le cas où vous avons une ou plusieurs+têtes de réception satellite (LNB) ainsi que la prise d'alimentation. Meme si le Terminal et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.
- En cas de bruit suspect au niveau de la prise de courant ou de l'adaptateur, débranchez le immédiatement de la prise de courant en prénant toutes les précautions d'utilisation, vous risquez un chic électrique. Prenez contact avec votre revendeur.
- Ne raccordez jamais votre Terminal sur une prise de courant desserrée, endommagée ou défectueuse, vous risquez un choc électrique.
- Ne touchez jamais l'adaptateur secteur avec des mains humides, mouillées. Vous risquez un choc électrique.
- Ne posez jamais d'objets sur le cordon secteur, ne tirez jamais dessus et ne le pliez jamais. Cela pourrait générer un risque d'incendie ou de décharge électrique. Veilze toujours à ce que le Terminal ne repose jamais sur le cordon secteur ou quel que câble que ce soit.
-
Ne posez jamais d'objets, ne marchez jamais, ne roulez jamais avec un équipement roulant sur l'adaptateur secteur. Vous risque de l'endommager et de générer un risque d'incendie ou de chic électriche.
Assurez-vous que l'adaptateur secteur est hors de portée d'enfants ou d'animaux domestiques.
-
Branchez toujours en premier le cordon de l'adaptateur secteur sur toute Terminal, puis l'adaptateur secteur sur la prise de courant. Si vous n'effectuez pas le branchement dans l'ordre indiqué, vous vous exposer à un choc électrique.
- N'essayez jamais de-retirer un panneau ou un capot fixé. N'essayez jamais de démonter l'appareil. Le Terminal content des circuits haute tension. Tout contact avec ces circuits peut entraîner un risque de décharge électriche avec des conséquences extrémement graves. Faibles exécuteur toutes les interventions de réparation et maintenance par un technicien qualifié.
Seul un personnel agreé par le fabricant peut intervenir sur le Terminal. Le non-respect des mesures de sécurité peut entrainer une perte de garantie.
- Faites appel à un installerateur spécialisé si vous souhaitez racorder les apparèts à l'aide de cordons autres que ceux formis avec l'équipment.
Piles
Les piles/batteries peuvent facilitement être avallées par les enfants en bas âgè. Ne laissez donc pas la télécommande sans surveillance.
Les pires ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.
Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.
Interférences
Ne placez pas le Terminal a proximé d'appareils susceptibles de provoquer des interférences electromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du Terminal et provoquer une perturbation de l'image et du son.
Entretien du Terminal
NettoyezVote Terminal avec un chiffon doux et non pelucheux. N'employez aucun type de chiffon abrasif, de la poudre a recuerrer ou des dissolvants, tels que de l'alcool ou de la terrebenthine, car ils pouraient endommager la surface du Terminal.
Démarrage rapide
Votre Terminal est configuré pour consommer le moins d'énergie possible. Quand vous étèignez votre Terminal, il reste dans une veille profonde. Par contre quand vous mettez en route le Terminal, il est disponible qu'après un laps de temps plus long du au changement de tous les services.
Si vous voulez réduire ce temps de mise en route, reportez-vous au paragraphe Demarrage rapide, page 23.
Votre nouvel équipement inclut :

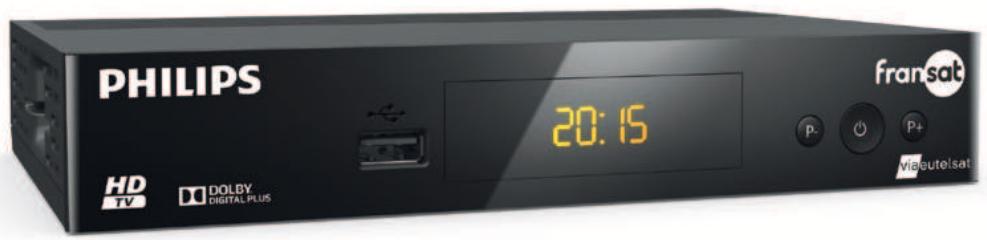

Terminal de réception Haute Définition
Télécommande
avec 2 piles R03-AAA
Bloc d'alimentation équipé d'un cordon
Câble adaptateur Jack vers 3 RCA femelles
Carte contrôle d'accès FRANSAT et sa documentation
Brochure
Ce livret utiliseur

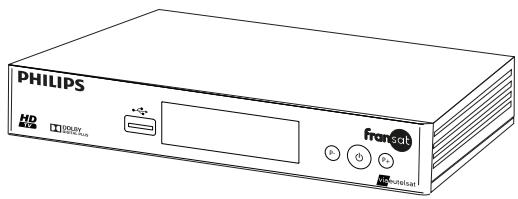

Face avant du Terminal

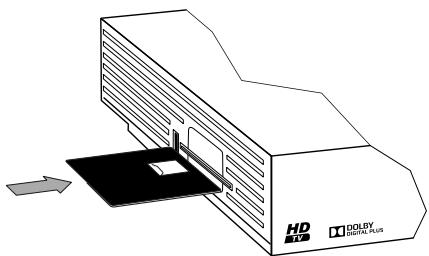

Lecteur de carte FRANSAT
2 Port USB : utilisé pour la fonction PVR (Enregistrement et Timestift) et pour la maintenance
3 Afficheur numérique
Affiche l'heure lorsque le Terminal est en mode veille.
Affiche le numero du programme lorsque le Terminal est allumé.
Affiche REC lorsque le Terminal enregistrre un programme.
Affiche PLAY lorsque le Terminal est en mode lecture.
4Voyant d'etat du Terminal: Rouge le Terminal est en veille. Vert le Terminal est en fonctionnement. Vert clignotant:le Terminal est en cours d'enregistrement.
5 Changer de chaîne (P-)
6 Allumer/Metre en veille le Terminal
7 Changer de chaîne (P+)

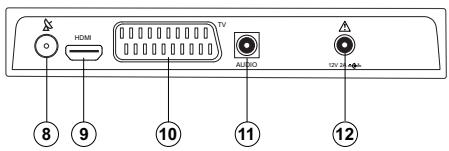

Face arrrière du Terminal
8 Entrée antenne satellite
9 Prise audio/vidéo numérique HDMI®
10 Prise Péritel (vers télévisueur standard)
Prise audio (vers équipement home cinéma avec adaptateur) - sortie audio numérique (SPDIF), prise de couleur noire - analogique (stéreo), prises de couleur rouge et blanche
12 Prise d'alimentation electrique

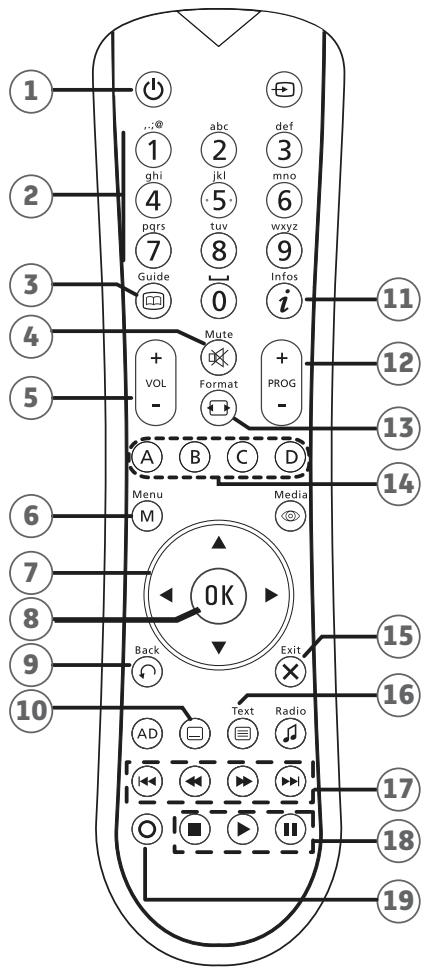

Télécommande
Allumer/Mettre en veille le Terminal
2 Acceder aux chaines / Saisir des chiffres, caractères
3 Acceder au guide electronique des programmes
4 Couper / Rétablir le volume
5 Augmenter / Diminuer le volume
6 Acceder aux menus
7 Se déplacer dans une page, un menu
8 Valider une option Afficher la liste des chaînes
9 Revenir sur la chaine ou l'écran précédent
10 Sélectionner les sous-titres et/ou langue (si disponible)
11 Afficher les informations sur un programme
12 Changer de chaine
13 Changer le format de l'image
14 Acceder à des可以选择 contextuels (touches de couleur)
15 Quitter un menu
16 Acceder au mode Télatexte (si diffusé)
17 Index precedent / Retour rapide / Avance rapide / Index suivant
18 Améter la lecture ou l'enregistrement en cours / Lecture / Mettre en pause (accéder au contrôle du direct)
19 Lancer un enregistrement spontané
Note
Les touches non documentées ne sont pas utilisées dans ce produit.
Piles
La télécommande nécessite deux piles R03-AAA pour son fonctionnement. Lors de l'installation des piles, veillez respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.
3 Connexion
Avant de commencer la mise en service de votre Terminal Haute Définition, vérifie que :
- vous ave les éléments presentés dans le paragraphe Le contenu de votre emballage, page 7,
- les équipements que vous allez relier à votre Terminal sont hors tension et déconnectés du sector.
Raccorder l'antenne satellite
Pour receivevoir les chaînes de la télévision numérique terrestre disponibles par satellite avec le service FRANSAT, vous nevez utiliser une antennaparabolique (60 cm au minimum), équipée d'une tête universelle LNB et orientée sur le satellite Eutelsat à 5irc Ouest
Votrec revenduer / installerateur vous conseillera sur l'installation et le pointage de votre parabole.
Branchez l'extrémité du cable coaxial, muni d'une fiche F, à la prise SAT du Terminal. N'utilise pas d'outil pour visser la fiche F.
Note
En rège générale votre parabole doit être alimentée par le Terminal, assurez-vous que dans le menu INSTALLATION Recherche des chaînes Antenne Alimentation LNB le paramètre est sur Oui En cas de besoin, placez le paramètre sur Non.
Raccorder un téléviseur équipé d'une prise HDMI
Pour bénéficier d'une image de qualite Haute Definition (HD) pour les programmes diffusés en haute definition uniquement, utilisez un cordon HDMI non foumi entre une prise HDMI de votre Terminal et une des prises HDMI de votre téléviseur.
Note
Si vous t'élevateur est muni d'une prise DVI uniquement, vous nevez relier la prise HDMI de votre Terminal de réception à la prise DVI du téléviseur (câble HDMI-DVI ou adaptateur HDMI-DVI non foumi). Vous devrez alors raccorder la sortie audio Hi-Fi de votre Terminal de réception à l'entrée audio associée au connecteur DVI de votre téléviseur (cordon non foumi).
Pour raccorder d'autres apparéils (amplificateur home cinema), reportez-vous aux pages suivantes.
2 Branchez le bloc alimentation à la prise d'alimentation 12 V située à l'amière de votre apparéil.
3 Branchez l'autre extrémité du bloc alimentation à une prise de courant proche de l'appareil et facile d'accès.
Raccorder un téléviseur standard équipé d'une prise Péritel
Utilisez un cable Péritel (non foumi) entre la prise Péritel TV du Terminal et la prise Pérital à l'âme de votre téléviseur. Pour raccorder d'autres apparèils (amplificateur home cinema), reportez-vous aux pages suivantes.
Note
La prise Péritel de votre Terminal est dédiée à la connexion d'un téléviseur, et non d'un magnétoscope.
2 Branchez le bloc alimentation à la prise d'alimentation 12 V située à l'arrête de votre apparéil.
3 Branchez l'autre extrémité du bloc alimentation à une prise de courant proche de l'appareil et facile d'accès.

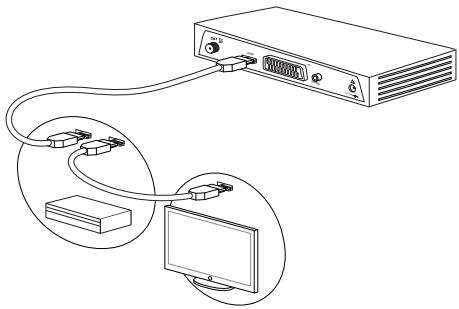

Raccorder un amplificateur équipé d'une prise HDMI
Assurez-vous que votre amplificateur possède deux prises HDMI, l'une en entrée (IN) l'autre en sortie (OUT).
I Prenez un cable HDMI non foumi et enfichez'une des extrémites sur la prise HDMI de votre Terminal.
2 Enfiche l'autre extrémité sur une prise HDMI IN de votre amplificateur.
3 Prenez un autre cable HDMI (non foumi) et enfichez l'une des extrémites sur la prise HDMI OUT de votre amplificateur.
4 Enfiche l'autre extrémité sur une prise HDMI de votre téléviseur.

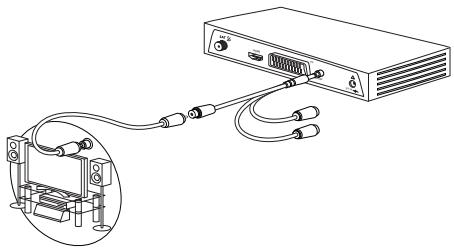

Raccorder un amplificateur équipé d'une prise audio numérique S/PDIF
La connexion de votre Terminal de réception Haute Définition à un amplificateur "Home Cinema" vous offre un son surround de qualité cinematographique, particulièrement lorsque vous regarde des programmes de haute qualité tels que des films ou une émission de sport.
Ce raccordement est aisé et se fait en reliant au moyen d'un cable coaxial (non foumi) et du cable adaptateur jack vers RCA (foumi) la sortie audio numérique de votre Terminal de réception à l'entrée son numérode de votre amplificateur.
Dolby® Digital Plus est une des dernières innovations de Dolby Laboratories en matière de son numéroique de haute qualité.
Compatible avec les systèmes Dolby Digital existants, il répond aux attentes des spectateurs les plus exigeants, tout en étant adapté aux modes les plus récents de diffusion de contenus, incluant, par exemple, les programmes en Haute Définition.
I Prenez le cable coaxial audio numérique (non fourni) et connec- te-le a fiche noire de l'adaptateur jack vers RCA (fourni), puis enfiche la prise jack de l'adaptateur sur la prise audio numérique AUDIO de votre Terminal.
2 Enfichez l'autre extrémité sur une prise coaxiale audio numérique de votre amplificateur.
Note
Veillez à configurer la sortie audio sur Dolby Digital dans le menu de réglages du Terminal (voir Configuration audio, page 22).

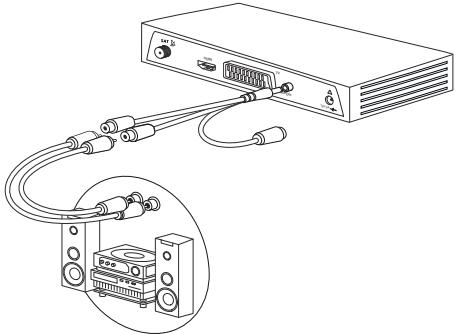

Raccorder un amplificateur équipé de prises audio gauche/droite (chaine Hi-Fi)
Pour bénéficier du son stéreo de qualité laser, il vous suffit de raccorder l'entrée auxiliaire de votre chaine Hi-Fi à la sortie audio du Terminal en utilisant le cable adaptateur foumi et d'un cable coaxial audio (non foumi).
1 Prenez un cable coaxial audio (non foumi) et reperez les fiches (L/blanc) et Droite (R/rouge), enchicone les sur l'adaptateur jackson vers RCA en respectant les couleurs.
2 Prenez l'autre extrémité du cable et enchichez les fiches Gauche (L/blanc) et Droite (R/rouge) sur les prises audio de votre amplificateur en respectant toujours les couleurs.
3 Puis enfiche la prise jack de l'adaptateur sur la prise audio numérique AUDIO de votre Terminal.
Raccorder un périphérique de stockage USB
En connectant une clé USB ou un disque dur extreme, vous aurez accès à des fonctionnalités additionnelles du Terminal. Connectez le péphérique de stockage USB dans son port, sans forcer et en respectant le sens d'insertion. Pour plus d'information sur l'utilisation d'un péphérique USB et des fonctions accessibles, reportez-vous à la section Péphérique USB, page 17.
Si vous souhaitez Retirer votre péripérisque de stockage USB, arrêtez tout d'abord toute opération de lecture ou d'écriture, puis utilisez le menu dédié pour déconnecter en toute sécurité votre péripérisque de stockage USB (voir Ejecter le péripérisque, page 19).
Note
Attention, si vous retireez votre péphérique de stockage USB sans utiliser le menu dédié vous risquèz de perdre des données ou d'endommager votre péphérique de stockage.
Note
Veuillez noter que :
- seuls les périhériques de stockage USB d'une capacitéupérieure ou égale à 8 Go sont supportés par le Terminal,
- après son insertion dans le port USB du Terminal, la reconnaissance du périhérique de stockage USB peut durer un certain délais, n'intermompez pas et patientez jusqu'à ce que le Terminal vous redonne la main et que le menu PVR apparaissée.
En cas de formatage du périhérique de stockage toutes les données prsentes sur le périhérique seront perdues.
Important
Pour répondre à la politique de moralité du CSA, votre Terminal est protégé par deux codes, l'un appelé Code parental et le second Code carte à puce.
Le code parental vous sera demandé pour visualiser les programmes réservés aux -10 ans, -12 ans, -16 ans et - 18 ans en fonction du niveau de protection choisi. Et c'est vous qui le saisirrez lors de l'installation du Terminal
Le code de la carte à puce vous permettra de visualiser les programmes réservés au plus de 18 ans. Il est déjàprésent sur votre carte à puce fourni avec votre Terminal. Pour l'obtenir, contactez les services de FRANSAT, vous trouvez les coordonnées sur le document «Conditions générales d'utilisation» fourni avec votre carte à puce.
Vénfiez que le Terminal est correctement branché au téléviseur et à la parabole, et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vénfiera votre installation et le signal satellite.
Note
Par défaut, votre Terminal est configuré pour receivevoir le Bouquet FRANSAT HD.
Insérez la carte d'accès FRANSAT foumie avec votre Terminal dans le lecteur de carte situé sur le côté, puce orientée vers le haut et vers le Terminal.
2 Allumez votre téléviseur puis votre Terminal en appuyant sur le bouton Marche/Arret situé en face avant ou sur la touche Marche/Arret de la télécommande.
Après un temps d'attente, un écran de bienvenue apparait sur votre téléviseur.
Si ce n'est pas le cas au bout de 60 secondes environ, basculez entre les entrées de votre télévisér (HDMI ou Peritel) jusqu'à l'apparition de l'écran de bienvenue.
3 La langue d'affichage des menus par défaut est le Français. Vous pouvez désigner l'Anglais comme autre langue. Pour cela, utilisez les touches et pour changer la langue. Appuyez sur la touche OK pour continuer.
4 L'écran du paramétrage de l'antenne apparait, avec les touches
et▶,seLECTIONnez:
- le type d'installation est régé par défaut sur Automatique.
Sélectionnez Manuelle si vous avez un abonnement différent du bouquet FRANSAT HD.
- en fonction des équipements raccordés à votre Terminal,choisissez le type de sortie audio désirée Stéreo ou Dolby Digitalainsque la résolution video HDMI souhaïette 16/9 ou 4/3
Vou pousse obtenir la qualité du signal reçu sur votre parabole, appuyez sur la touche JAUNE et sur cet moyen écran le transpondeur utilisé, appuyez la touche ROUGE
5 Si vous ne connaissiez pas les valeurs des caractéristiques demandées, ne changez aucune catégorie. Appuyez sur la touche OK pour continuer.
6 Voiture Terminal recherche les chaînes depuis les critères validés précédemment.
La barre de progression vous informe de l'évolution de la recherche. Le nombre des chaînes de télévision et de radio trouvées s'affiche à l'écran.
En cas d'éché de l'installation des chaînes, Reportez-vous à la section Recherche des chaînes, page 21 pour effectuer une installation manuelle.
Appuyez sur la touche OK pour sauvégarder les chaînes trouvées.continueur.
7 Notre Terminal gere les chaines regionales.
Ce réglage vous permet de désigner le décrochage régional pour toutes les chaînes concernées, à commencer par "France 3".
Selectionnez à l'aide des touches et la région de votrechoix, puis appuyez sur la touche OK pour confirmer.
Par la suite, lorsque vous regarderez France 3 et qu'une émission régionale commencerca, le Terminal diffusera automatiquement la chaîne régionale que vous avez définié.
Note
Dans le cas où aucun service n'est disponible, l'information "Aucun service France 3 régional" s'affiche.
10 La création du Code parental est obligatoire pour valider la mise en service du Terminal.
8 Suite à une installation manuelle et en fonction de votre bouquet auprès duquel vous étes abonné, utilisez la touche pour vous placez sur le menu Bouquet par défaut. à l'aide des touches selectionnez votre bouquet (par exemple: BIS TV, etc.).
9 Appuyez sur la touche OK pour confirmer.
Pour cela, saisisse à l'aide de la télécommande un Code parental à 4 chiffres et appuyez sur la touche OK pour continuer.
Saisissez de nouveau le Code parental afin de le confirmer et appuyez sur la touche OK pour continuer.
Activez le code parental en selectionnant OUI au niveau du paramètre Code parental. Dans ce cas, vous ave la capacité de verwouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans. Sélectionnez à l'aide des touches ↓ ▲ l'âge souhaïte, puis appuyez sur la touche OK pour confirmer.
Pour acceder aux programmes déconseillés au moins de 18 ans, vous devrez restrer le code parental et le code de la carte à puce.
Note
"0000" ne peut pas etre utiliser comme Code parental.
Le Code parental vous sera demandé dans les fonctions suivantes :
- le verrouillage de programmes (lorsque le niveau moral d'un programme ou de la chaine est supérieur à l'âge que vous avez définit), voir page 22.
la Reinitialisation du Terminal, voir page 22.
Important
Ce code ne modifie pas le code carte à puce. Le code de la carte à puce peut-être modifier depuis le menu Abonnement ->
Changement code carta puce.
Reportez-vous à la section Changer votre code parental,
page 22 pour d'eventuelles modifications.
Vou pousse désmais utiliser libre Terminal et profiter des chaînes de la TNT diffusées par les services FRANSAT.
Important
La carte FRANSAT doit toujours être insérée (puce vers le haut) dans le Terminal de réception pour regarder les programmes.
Voutrouverez sur le site http://www.fransat.tv toutes les informations utiles sur le service FRANSAT ainsi que de nombreuses informations sur la TNT par satellite.
Pour paramétreν Your Terminal selon vos besoin, Reportez-vous à la section Menu de réglages, page 20.
5 Utilisation quotidienne
Regarder la télévision
Choisir une chaine de télévision
Avec les touches PROG+ et PROG-, ou les touches 0 à 9
Appuyez sur les touches PROG+ ou PROG- pour changer de chaîne ou entrez son nombre sur les touches du pavé numérique de la télécommande pour acceder directement à la chaîne désirée.
Vou puez revenir sur la chaîne précédemment vue en appuyant sur la touche Back
Depuis la liste des chaînes
Appuyez sur OK pour afficher la liste des chaînes.
Utilisez les touches , , et pour parcourir la liste.
Pour regarder une chaîne, Sélectionnez-la puis appuyez sur OK
La touche Verte vous permet de changer de bouquet.
Vou puevez également utiliser la touche Exit (× pour quitter la liste sans changer de châne.
Ajuster le volume audio
Volume : you pouze regler le volume avec les touches VOL+ ou VOL-
Mode muet: le son se coupe si vous appuyez sur la touche
Mute (8). Le son revient si vous appuyez à nouveau sur cette même touche ou si vous appuyez sur les touches VOL+ ou VOL-
Note
Ces opérations n'ont pas d'effet sur les sorties audio S/PDIF et HDM si elles sont configurées sur Dolby Digital dans le menu de réglage Configuration audio, page 22.
Lorsque vous passez d'une chaîne à l'autre, le bandeau d'information de programme s'affiche automatiquement.
Vou puez afficher de nouveau ce bandeau d'information en appuyant sur la touche Info ①
A Numéro et nom de chaîne
B Nom du bouquet en cours
C Informations disponibles du programme en cours
D Heure courante
E Niveau contrôle parental
F Nom du programme
G Heure de début du programme
H Tempes ecoulé
Heure de fin du programme
Appuyez sur et pour voir les informations sur la chaîne suivante / précédente.
Utilisez pour voir les informations sur le programme suivant.
Pour regarder une chaîne sélectionnée, appuyez sur OK
Note
La disponibilité et l'exactitude des informations affichées ne dépendent pas de votre Terminal, celles-ci sont diffusées par les chaînes.
Si vous désírez Obtirer plus d'informations sur le programme en cours et le suivant, appuyez deux fois sur Infox pendant que vous regardez un programme afin d'afficher le banneau d'informations détaillées. Le résumé du programme en cours s'affiche comme expérentiellement des informations suivantes :
| Icône | Signification |
| AD | Diffusion du programme en Audiodescription |
| O | Diffusion du programme en stéreo |
| D&D | Voie audio Dolby Digital disponible |
| D&D 5.1 | Voie audio Dolby Digital Plus disponible |
| Téléxte disponible pour ce programme |
| Sous-titre disponible pour ce programme |
| Sous-titre et information disponibles au public mal-entendant pour ce programme. |
Appuyez de nouveau sur Info ① ou Exit pour masquer le bandeau d'informations détaillées.
Choisir temporairement la langue audio et des sous-titres
Lorsqu'une chaîne diffuse plusieurs langues pour l'audio et/ou les sous-titres, vous pouvez désir temporarily la langue audio, ainsi que celle des sous-titres. A partir du menu Langue audio, vous pouvez aussi activer l'audio description lorsque l'options est disponible.
Note
Les CHOIS sont valables tant que vous ne changez pas de chaîne. Pour définir un réglage à appliquer par défaut, reportez-vous à la section Langues audio et sous-titres, page 22.
- Pour définir la langue audio ou activer les sous-titres, appuyez sur (2).
Pour selectionner les options souhaitees, utilisez , et puis appuyez sur OK pour valider.
Choisir une chaine de radio
Les chaînes Radio sont placées à la fin de la liste des chaînes.
Utilise les touches et pour y acceder. parcourir la liste des chaînes radio.
Pour écouter une chaine, Sélectionnez-la puis appuyez sur OK
Téletexte
Si la chaîne que vous regardez propose un service Télétexte, vous pouvèy acceder en appuyant sur la touche Text de votre télécommande.
Pour acceder aux pages Téletexte, servez-vous des touches numériques de la télécommande, des touches de couleur ou des touches PROG+ ou PROG-.
Pour quitter le mode Téletexte, appuyez sur Exit ou deux fois sur Text (B).
Guide électronique des programmes
Le guide électronique des programmes propose des informations sur les programmes de toutes les châines (ce service dépend des informations diffusées par les châines). Selon les châines, ces informations peuvent couvir les 8 jours à partir.
Appuyez sur la touche Guide de la télécommande pour acceder au guide électronique des programmes. Vous pouze également y acceder en appuyant sur Menu (M), puis en scélectionnant
TELEVISION avec ou, Guide des programmes avec et en validant avec OK
Differentes actions sont possibles :
Pour sélectionner une chaine / un programme, utilisez les touches , et , et
Pour voir un programme en cours, Sélectionnez la chaîne désirée et appuyez sur OK
Pour passer du mode d'affchage (Liste ou Grille) du guide des programmes, appuyez sur la touche ROUGE
Pour quitter le guide électronique des programmes, appuyez sur la touche Back ou Exit.
Enregistrer un programme
Note
Cette fonction est uniquement accessible si un péphérique de stockage USB ou un disque dur extreme est connecté sur le port USB du Terminal (voir la section Periphérique USB, page 17).
Voupeuvez enregistrer spontanement le programme que you regardez, pour le visionner ulterieurement.
Pour enregistrer un programme en direct, positionnez-vous sur la chaîne désirée et appuyez sur la touche ENREGISTRER ©.
Pour plus d'information sur cette fonction, reportez-vous à la section Enregistrer un programme TV, page 17.
Utiliser le contrôle du direct (mode différé)
Note
Cette fonction est uniquement accessible si un péphérique de stockage USB ou un disque dur exteme est connecté sur le port USB du Terminal (voir la section Periphérique USB, page 17).
La fonction de "Contrôle du direct" permet de suspendre momentanement un programme pour le reprendre plusieurs minutes plus tard.
Cette fonction est activéeès lors que vous appuyez sur la touche .Le Terminal sauvégarde alors le programme en mémoire.Pour continuer a regarder le programme,appuyez sur le touche 已 _ dot
Veuillez noter toutefois que cette mémoire tampon se remet à zéro des que vous changez de chaine.
Pour plus d'information sur cette fonction, reportez-vous à la section Utiliser le Contrôle du direct (mode Direct / mode Differé), page 18.
Lire un enregistrement
Note
Cette fonction est uniquement accessible si un péphérique de stockage USB ou un disque dur exte me est connecté sur le port USB du Terminal (voir la section Periphérique USB, page 17).
Les programmes enregistrés sont accessibles depuis le menu Listedes enregistements. Pour plus d'information, reportez-vous à lasection Gérer la liste des enregistements, page 18.
Pour acceder à la liste des enregistements, appuyez sur Menu (M), puis sélectionnez PVR avec « ou » Gestion du périphérique USB avec « et validez avec OK
Sélectionnez Listes des enregistements avec et validez avec OK Sélectionnez l'enregistrement désiré dans la liste et appuyez sur la touche OK pour le visionner.
Si I'enregistrement est verrouiller (un cadenas apparait), vous serez convite(e) à saisir le code parental pour pouvoir le visionner.
6 Enregistrement et Contrôle du direct
Note
Les fonctions décrites dans ce chapitre sont uniquement accessibles si un périsophe de stockage USB ou un disque dur exte est connecté sur le port USB du Terminal.
Periphérique USB
Note
Le périhérique de stockage USB connecté à votre Terminal fait office de mémoire extrema de l'appareil. Ce périhérique est alors formaté pour être spécifiquement dédié au Terminal. Ainsi, les enregistements stockés ne pouront pas êtrelus sur un autre apparéil (par exemple PC). Il est conseilé de laisser ce périhérique connecté au Terminal.
Si vous souhaitez utiliser votre Terminal comme Magnétoscope numérique (enregistrement de programmes TV et Contrôle du direct), nous vous recommendans vivement d'utiliser un disque dur exte équipe de son bloc sectarian dédié.
Bien désirer le périphérique USB à utiliser?
En connectant un périhérique de stockage USB ou un disque dur extreme, votre Terminal devient unisible magnétoscope numérique. Vous pouvez alors utiliser la fonction de Contrôle du direct (égarlement connue comme "Mode différente" ou "Timeshifting").若您 pouvèz surtout enregistrer spontanément vos émissions préférentes sur votre périhérique USB, pour les visionner ultérieurement selon vos envies.
L'endetude des possibilités dépend bien évidemment de la capacité du péphérique connecté sur le Terminal, mais également de sa vitesse d'écriture / lecture. La fonction Magnétoscope numérique ne démandera pas autant d'espace de stockage si vous enregistrez une seule ou plusieurs émissions, de manière ponctuelle, journalière, etc.
En fonction de vos besoin d'utilisation, nous vous conseillons d'opter pour différents types de supports USB. Ceux-ci doivent dans tous les cas être certifiés «USB High Speed».
- Si vous utilisez de manière ponctuelle les fonctions d'enregistrement, une simple clé USB de 8 Go suffra.
- Si au contraire vous souhaitez enregistrer plus régulierement et utiliser le Contrôle du direct, optez juste pour un périsphérique de stockage d'une capacité à 8 Go.
Enfin, si vous enregistrez périodiquement et que les enregistements sont de taillie importante (de longue durée ou en qualite optimale), nous vous recommendons vivement d'utiliser un disque dur exte me jusqu'à I To équipé de préférence d'un bloc secteur dédié.
Pour vous donner une idée de l'espace disque requis pour 10 minutes d'enregistrement, aidez-vous des valeurs suivantes en qualité :
- SD minimale (piste audio courante) nécessite 0,3 Go,
- SD optimale (avec toutes les pistes audio) nécessite 0,6 Go,
- HD minimale (piste audio courante) nécessite 0,6 Go,
- HD optimale (avec toutes les pistes audio) nécessite 1,2 Go,
Précautions particulières
- Lors de la première insertion, le Terminal vous proposera de formater votre périhérique USB afin que vous puissiez utiliser cette Terminal comme Magnétoscope numérique. Nous vous rappelons qu'un formatage efficacare de façon définitive toutes informations, données générées sur toute périhérique USB. Pour effectuer le formatage, vous devrez saisir le code PIN du Terminal. La durée du formatage varie en fonction de la taille du périhérique USB et peut durer 20 minutes pour un disque de l'To. Pour ne pas rallonger de temps de traitement et entraver l'utilisation normale du Terminal, nous vous recommendons d'attendre que le formatage soit acheve.
- Malgré nos efforts pour vous fournir un Terminal compatible avec la plupart des périmériques de stockage USB certifiés "USB High Speed", il ne nous est pas possible de tester tous les périmériques de stockage USB disponibles sur le marché, et ne pouvons donc garantir la disponibilité de l'ensemble des fonctionnalités. Par conséquent, nous vous prions de nous excuser si vous périmérique de stockage USB ne fonctionne pas de façon optimale sur le Terminal.
- Si vous nevez déconnecter votre périhérique USB, voirlez à toujours respecter la procédure d'éjection déscribe à la section Ejecter le périhérique, page 19. Dans le cas contraire, vous risquéniez de perdre des données ou d'endommager leur périhérique de stockage.
EnregisterurprogrammeTV
Vou pousse enregistrer spontanement vos émissions préférees sur toute pérophérique USB, pour les visionner ultérieurement selon vos envies.
Pour enregistrer un programme en direct, positionnez-vous sur la chaîne désirée et appuyez sur la touche ENREGISTRER ©.
Vous peuvent selectionner avec les touches « et » une durée d'enregistrement par pas de 15 minutes avec une durée maximale de 3 heures
Note
Vos pouvez modifier la durée d'enregistrement en appuyant de nouveau sur ENREGISTRER.
Note
Vous pouvez des lorsmettre en veille le Terminal : l'enregistrement s'arrertera automatique a la fin du tempsprogramme.
Lorsque you enregistrez en mode differé, le Terminal peut ajouter quelques secondes de video au début de l'enregistrement.
Une fois qu'un enregistrement a commenced, vous ne pouvez plusyoudeplacerrans la mémoire tampon du programme qui précède le début d'enregistrement.
Si le niveau moral du programme est supérieur à l'âge que vous avez définis dans vos options de verrouillage de programmes, le programme enregistré sera alors caché dans la liste des enregistements, son accès nécessitera la saisie du Code parental (voir Acceder aux enregistements verrouillés, page 37). Veuillez notes qu'une fois que vous avez lancé un enregistrement, vous ne pouvez pas changer de chaine. Vous aurez de nouveau accès aux autres chaines une fois l'enregistrement fini.
Pour améter un enregistrement, appuyez sur la touche STOP. Pour enregistrer un programme que vous regardrez en différé (1 à 2 heures), appuyez sur la touche ENREGISTRER. Le contenu de la mémoire tampon sera inclus dans l'enregistrement final.
Gérer la liste des enregistrements
Pour acceder à la liste des enregistements, appuyez sur Menu (M), puis sélectionnez PVR avec « ou » Gestion du péripérisque USB avec « et validez avec OK
Selectionnez LiTe des enregistements avec et validez avec OK
Lire un enregistrement
Utilisez les touches et pour selectionner un enregistrement dans la liste, appuyez sur la touche OK pour le visionner.
Si I'enregistrement est verrouiller (un cadenas apparait), vous serez convite(e) à saisir le code parental pour pouvoir le visionner.
En mode Lecture, les actions suivantes sont disponibles :
- utilisez les touches () , () et () pour vous déplacer dans le programme enregistré.
- Appuyez sur la touche ( ) pour arrêté la lecture et revenir sur la liste des enregistrements.
Verrouiller/déverrouiller un enregistrement
Pour limiter l'accès à un enregistrement, vous pouze le verrouiller. Ainsi, le visonnage de celui-ci sera conditionné à la saisie du code parental.
Certsains enregistements peuvent etre automatiqueverrouillés lors de leur enregistrement si le niveau moral du programme est supérieur au l'age que vous avez definite dans vos options de verrouillage de programmes.
Pour verrouiller / déverrouiller un enregistrement, procédez comme suit :
- Utilisez les touches et pour vous positionner sur l'enregistrement voulu.
- Appuyez sur la touche bleue.
- Sélectionné l'action Verrouiller / Déverrouiller et appuyez sur la touche OK
Pour verrouiller / déverrouiller plusieurs enregistements, procédez comme suit :
- Utilisez les touches et pour vous positionner sur l'enregistrement voulu puis appuyez sur la touche rouge pour le selectionner, une coche verte apparait a cotoé de l'enregistrement.
- Répétez l'opération pour tous les enregistements que vous souhaitez sélectionner. Si vous souhaitez sélectionner tous les enregistements en une seule fois, appuyez sur la touche verte.
- Appuyez sur la touche bleue.
- Sélectionnez l'action Verrouiller / Déverrouiller et appuyez sur la touche OK
Note
Vou puevez selectionner tous les enregistrements en appuyant sur la touche verte.
Supprimer un enregistrement
Vou pouvez intervenir sur plusieurs enregistements en même temps. Quand vous voulez manipuler plusieurs enregistements en même temps, il est préférende de les scélectionner avant.
Pour supprimer un enregistrement, procedez comme suit :
-
Utilisez les touches et pour vous positionner sur l'enregistrement voulu.
-
Appuyez sur la touche bleue.
- Sélectionnez l'action Supprimer et appuyez sur la touche OK
- Saisissez votre code parental et appuyez sur la touche OK pour confimer la suppression.
Pour supprimer plusieurs enregistements, procedez comme suit :
- Utilisez les touches et pour vous positionner sur l'enregistrement youlu puis appuyez sur la touche rouge pour le selectionner, une coche verte apparait a cote de l'enregistrement.
- Répétez l'opération pour tous les enregistements que vous souhaitez sélectionner.
- Appuyez sur la touche bleue.
- Sélectionnez l'action Supprimer et appuyez sur la touche OK
- Saisissez votre code parental et appuyez sur la touche OK pour confirmer la suppression.
Note
Vous pouvez selectionner tous les enregistements en appuyant sur la touche verte.
Utiliser le Contrôle du direct (mode Direct / mode Différé)
Qu'est-ce que le Contrôle du direct
La fonction de "Contrôle du direct" (égarlement connue sous le nom de "Mode Différé" ou "Timeshifting") permet de suspendre momentanement un programme, parce que vous étés dérange(e), pour le repreneindre plusieurs minutes plus tard.
Ce mode d'enregistrement est rendu possible par le fait que des que vous appuyez sur la touche (H), le Terminal se met à enregistrer automatiquement en continu et en arrêté-plan le programme que vous étés en train de regarder, créé ainsi une mémoire du programme disponible en cas de besoin.
Le Terminal peut aussi garder en mémoire de 30 à 120 minutes de programme en fonction des caractéristiques du signal et de la capacité du périphérique de stockage USB. Veuillez notes touteffectos que cette mémoire tampon se remet à zéro lors que vous changez de chaine.
Pause / Play du Direct
You regardez un programme et vous souhaitez faire une pause sans en manquer la suite?
Appuyez sur la touche
Le bandeau d'information affiche alors le temps de décalage entre votre vision en différé du programme et le direct.
Pour reprendre le programme en cours, appuyez sur la touche. Utilise les touches ，，， et 出 pour vous situer dans le mode Différé.
Retour rapide
Vou puevez vous déplacer rapidement en arrêt avec la touche
Sur le bandeau d'information, vous constaterez alors que le décalage Différé/Direct augmente. En appuyant plusieurs fois sur cette touche, vous pouverez augmenter la vitesse de déplacement.
Vou pouvez ainsi revenir jusqu'au début de la mémoire tampon (de 30 à 120 minutes à condition d'avoir regardé le programme tout ce temps, sans changer de chaine).
Avance rapide
Vous pourvouezyou deplacerrapidement en avant avec la touche 念 Sur les bandeau d'information, yous constateré alors que le décalage Différé/Direct diminue.
En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement (jusqu'à 16 fois la vitesse nominale).
Si vous restez en avance rapide, vous finirez par retrouver le direct.
Stop
Vous pouvez à tout moment quitter le mode Différé et revenir au mode Direct. Pour cela, appuyez sur la touche ( ).
Gérer le périphérique USB
Note
Le formatage supprime toutes les données générées sur le périhérisque de stockage USB connecte au Terminal (programmes TV enregistrés) et le réinitialise complètement.
Cette procédure peut vous être demandée par le Support Technique.
Utilisez ce menu uniquement si vous y etes invite(e).
- Pour y acceder, appuyez sur Menu (M), puis sélectionnez PVR avec « ou » Gestion du périhérique USB avec « et validez avec OK
- Sélectionnéz Formater le périhérique avec et validez avec OK
- Saisissez le code du Terminal puis appuyez sur OK pour confirmer.
La durée de formatage varie en fonction de la taille du périphérique de stockage et peut aller jusqu'à 20 minutes pour un disque dur de I To.
Ejecter le pérophérique
Utilisez exclusivement cette fonction pour déconnecter en toute sécurité votre péripérisque de stockage USB connecté au Terminal.
- Attendez que toute opération de lecture ou d'écriture soit terminée avant de déconnecter le péripérisque.
- Appuyez sur Menu (M), puis sélectionnez PVR avec « ou Gestion du périhérique USB avec « et validez avec OK
- Sélectionnez Ejecter le périhérique avec et validez avec OK
- Retirez le péphérique lorsque vous yêtes invite(e).
Visualiser la capacitéverse péripérisque de stockage
- Appuyez sur Menu (M), puis séLECTIONnez PVR avec « ou » Gestion du péphérique USB avec « et validez avec OK
- Sélectionnez Information avec et validez avec OK
- Les informations de votre espace libre apparaissent à l'écran.
Selon les équipements raccordés au Terminal, les menus des paramètres sont à votre disposition afin de configurer au dernier libre Terminal. Pour acceder aux différents réglages, procédez comme indiqué ci-après.
Appuyez sur la touche Menu M pour acceder aux menus du Terminal.
Pour naviguer dans les différents écans et effectuer vos réglages, utilisez les touches , , et . Le menu sélectionné est souligné de bleu et les réglages sont bordés de bleu et la nuance du gris est plus foncie.
Appuyez sur la touche OK pour confimer et sur la touche Exit (X) pour sortir d'un écran.
Les tableaux suivants vousprésentent l'arborescence des menus et les réglages par défaut du Terminal, ceux-ci sont indiqués en gras.
Menu TELEVISION
| Sous-menu(s) | Réglages par défaut |
| Guide des programmes | |
Menu INSTALLATION
| Sous-menu(s) | Réglages par défaut |
| Recherche des chaînes | |
| • Antenne | |
| • Informations signal | |
| • Recherche FRANSAT | |
| • Installation Manuelle | |
| • Régionalisation / Bouquet par défaut | |
| • Recherche Mise à jour SW | |
| Verrouillage (necessite le code du Terminal) | |
| • Verrouillage du terminal | Non | Oui |
| • Verrouillage des chaînes | Non | Oui |
| • Chaînes à verrouiller | Accèsliste |
| • Contrôle parental | Non | Oui |
| • Verrouillage des programmes | -18 ans | -10 ans | -12 ans | -16 ans |
| • Changement code parental | Modifier |
| Réinitialisation du terminal (necessite le code du Terminal) | |
Menu CONFIGURATION*
| Sous-menu(s) | Réglages par défaut |
| Langues audio et sous-titre | |
| • Langue audio | Français | Italien | VO |Allemand | Anglais | Espagnol |
| • Langue sous-titre | Aucun | Allemand | Anglais |Espagnol | Français | Italien |
| • Option d'accessibilité | Non | Oui |
| Sous-menu(s) | Réglages par défaut |
| Audio |
| Sortie Audio | Sténéo | Dolby Digital |
| Réglage synchronisation Audio/Viséo | -200 ms à + 100 ms |
| HDMI et Péritel |
| Résolution-video HDMI | 1080i | 1080p | 576p | 720p |
| Standard couleur HDMI | RGB | YCbCr |
| Commandes CEC HDMI | Non | Oui |
| Format TV Péritel | 4/3 | AUTO | 16/9 |
| Recadrage-video Péritel (si 4/3 est créé au réglage format TV Péritel) | Letterbox | 4/3 Pan & Scan |
| Standard-video Péritel | RGB | PAL |
| Préférences utilisateurs |
| Sélectionnez une langue | François | Anglais |
| Durée affichage bannière information | 3 s | 1s à 5 s |
| Durée affichage bandeau volume | 3 s | 1s à 5 s |
| Mise en voille |
| Mise en voille automatique après | 3 heures | Désactivée | 2 heures |
| Démarriage rapide | Désactivé | Activé |
| *les paramètres de configuration dépendant de la version logicielle. |
| Menu VIA EUTELSAT |
| Ecran d'informations techniques |
Menu INFORMATIONS
| Sous-menu(s) | Réglages par défaut |
| Informations viaccess | |
| Abonnement | |
| • Droits | |
| • Changement code carte à puce | |
| • Contrôle parental | |
| Messagerie | |
| * les paramètres de configuration dépendant de la version logicielle. |
Menu PVR
| Sous-menu(s) | Réglages par défaut |
| Liste des Enregistements | |
| Gestion du pérophérique USB | |
| • Ejecter le pérophérique | |
| • Formater le pérophérique | |
| • Information | |
Telelevision
Selectionnez le menu TELEVISION > Guide des programmes. Ce menu vous permet de consulter le guide électronique des programmes (EPG). Reportez-vous au paragraphe Guide électronique des programmes, page 16 pour obtenir les explications sur l'utilisation de ce guide.
Installation
Recherche des chaînes
Configuration de l'antenne
Important
Les réglages décrits ci-après exigent des connaissances avances sur l'installation et la configuration d'antenne parabolique. Ne modifies pas ces paramètres si vous n'étés pas expert dans ce domaine.
Selectionnez le menu INSTALLATION > Recherche des chaînes > Antenne.
Les réglages suivants sont disponibles :
| Réglage | Description |
| Type d'installation | Si vous n'avez pas besoin de préciser des données particulières, laissez la valeur sur Installation automatique. |
| Alimentation LNB | La valeur par défaut est Oui si vous n'avez aucune indication contraire, laissez ce réglage tel quel. |
Ce menu vous permet d'afficher le niveau et la qualité du signal reçu par votre antenné (ou la configuration du satellite dans le cas de têtes LNB multiples) de la charte regardée.
Selectionnez le menu INSTALLATION > Recherche des chaînes > Informations signal.
Recherche des chaînes du service FRANSAT
Utilisez ce menu lorsqu'il vous manque des chaînes du bouquet FRANSAT.
Sélectionnez le menu INSTALLATION > Recherche des chaînes > Recherche FRANSAT.
La recherche est lancée automatique, en fin de recherche le nombre de chaînes trouées est affichée à l'écran. Appuyez sur la touche OK pour enregistrer ces nouvelles chaînes ou sur la touche Back pour quitter sans enregistrer.
Installation Manuelle
Vous avez souscrit apresde FRANSAT un autre bouquet que le bouquet proposé en attend et certaines chaines ne sont pas presents dans leur guide Electroniques, utiliseze ce menu.
Recherche les différents bouquets proposés avec votre abonnement.
Selectionnez le menu INSTALLATION > Recherche des chaînes > Installation Manuelle.
La recherche est lancée automatique, en fin de recherche le nombre de chaîns trouées est affichée à l'écran. Appuyez sur la touche OK pour enregistrer ces nouvelles chaîns ou sur la touche Back pour quitter sans enregistrer.
Selectionnez le bouquet par défaut avec la touche▼ puis avec les touches ⊥ et ⊥ et validez par OK
Régionalisation
Selectionnez le menu INSTALLATION > Recherche des chaînes > Régionalisation / Bouquet par défaut
France 3 est une chaîne à caractère régionale. Selon les horaires, des émissions régionales sont diffusées en fonction de leur région.
Selectionnez à l'aide des touches et la région de votrechioix, puis appuyez sur la touche OK pour confimer.
Choix du bouquet par défaut
Lorsque vous avez lancé une recherche manuelle des chaînes, utilisece menu pour changer de bouquet.
Selectionnez le menu INSTALLATION > Recherche des chaînes > Régionalisation / Bouquet par défaut
Selon votre abonnement sélectionné à l'aide des touches « et le bouquet youlu puis appuyez sur la touche OK pour confirmer.
Recherche Mise à jour SW
Le logiciel est amèné à évolver pour vous donner encore plus de satisfaction. Voiture Terminal tente de semettre à jour à chaque sortie de veille. Utilise cette fonction pour vérifier que votre Terminal est à la première version.
Selectionnez le menu INSTALLATION > Recherche des chaînes > Recherche Mise à jour SW
Appuyez sur la touche OK pour lancer la recherche. Un écran vous présente de l'avancement de la recherche. En fin de procédure un écran vous informe que votre décodeur est à jour et vous revenez au menu précédent.
Verrouillage
Selectionnez le menu INSTALLATION > Verrouillage
Pour acceder à ce menu Verrouillage, vous devez saisir le code parental.
Verrouillage du terminal
Selectionnez le menu INSTALLATION > Verrouillage > Verrouillage du terminal.
Vous pouvez verrouiller complètement l'accès au Terminal par un code. Si vous choisissez Oui, vous dévrez entre leur code parental chaque fois que vous allumerez cette Terminal.
Verrouillage des chaînes
Selectionnez le menu INSTALLATION > Verrouillage > Verrouillage des chaînes
Vous pouvèe verrouiller l'accès à certaines chaînes. Si vous actèze le verrouillage des chaînes, le Code parental vous sera demandé lorsque vous accédèrez à une chaîne verrouillée.
Choississe OUI dans le champ Verrouillage des chânes pour activer cette configuration puis sélectionnée Accès listedans le champ Chânes à verrouiller et appuyez sur la touche OK
La liste des chaînes est affichée, pour verrouiller une chaîne, utilisez les touches , , et pour la的选择nier et appuyez sur OK pour la verrouiller (un cadenas apparait) ou la déverrouiller.
Répétez cette opération pour verrouiller d'autres chaînes.
Une fois l'opération terminée, appuyez sur touche Exit (×) pour sortir.
Contrôle parental
Selectionnez le menu INSTALLATION > Verrouillage > Contrôle parental.
Pour activer le contrôle parental en fonction de vos criteres de vermouillage, sélectionnez Oui avec les touches , et appuyez sur OK pour confirmer.
Verrouillage des programmes
Selectionnez le menu INSTALLATION > Verrouillage > Verrouillage des programmes.
Voupeuvezverrouillerl'accesa desprogrammes en fonction de leur niveau de moralite.Si you activee le verrouillage des programmes,le Code parental you sera demandede lorange queyou accederéa une chaîne pouradultes ou lorsque le niveau moralité du programme en cours sera supérieure a I'age que you avces défini. Pourdéfinirceverrouillage,sélectionnezle naveloed moral voulu. Par exemple,seLECTIONnez10 pour un contrôle maximal (tous les programmes seront verrouillés),selectionnez18 pour un contrôle minimal (tous les programmes seront accessibles sauf ceux pour adults).
Changer titre code parental
Selectionnez le menu INSTALLATION > Verrouillage > Changement du code parental.
You've just initialement défin le Code parental au cours de la première installation.
Ce code est utilisé et demandé pour verrouiller l'accès au Terminal, à certaines chaines que vous avons définit, aux programmes dont le niveau de moralité est plus élevé que le niveau de moralité que vous avoir défini (voir page 31).
Pour changer le Code parental :
Saisissez avec la télécommande l'ancien code à 4 chiffres et appuyez sur la touche OK pour continuer.
2 Saisissez votre nouveau Code parental (0000 n'est pas accepté) et appuyez sur la touche OK pour continuer.
3 Saisissez une deuxième fois le nouveau Code parental et confirmez votre saisie avec la touche OK
Réinitialisation du Terminal
Important
Si vous validez ce choix, toutes les chaînes et paramètres ménorisés seront perdus.
Pour acceder a ce menu, appuyez sur la touche Menu M. Le menu principal s'affiche.
2 Sélectionnez le menu INSTALLATION > Réinitialisation du terminal.
3 Saisissez votre Code parental et appuyez sur la touche OK
4 Pour effectuer la réinitialisation, appuyez sur la touche OK
5 Un avertissement vous informe que les chaînes et paramètres précédents seront effacés.
Pour annuler l'opération, appuyez sur la touche Back ou
Exit
Pour continuer, appuyez sur la touche OK
6 Patientez jusqu'à la fin de la réinitialisation.
7 Lorsque les réglages d'usine sont restaurés, l'écran d'installation du Terminal s'affiche.
8 Vou desvez reconfigurer votre Terminal (voir Première installation, page 13).
Configuration
Langues audio et sous-titres
Certaines chaînes diffusent, à certains moments, leurs programmes en plusieurs langues ainsi que les sous-titres (par exemple : Arte HD).
Sélectionnez le menu CONFIGURATION > Langue audio et sous-titres.
Sélectionnez la langue audio et sous-titres de votre choix.
Les programmes seront diffusés dans la langue audio sélectionné, si disponible. La langue de sous-titrage sera appliquée si disponible.
En choisisant l'option d'accessibilité, vous pouvez également activer la fonction d'audio description et la fonction de sous-titrage destinée aux sourds et malentendants. Les programmes offrant ces services seront diffusés dans la langue audio principale choisie si disponible, et dans la langue principale de sous-titrage besoin si disponible.
Configuration audio
Selectionnez le menu CONFIGURATION > Audio.
Consultez le Guide d'installation de votre équipement audio pour appliquer les paramétres requis.
Les réglages suivants sont disponibles :
| Réglage | Description |
| Sortie Audio | Si vous avez connecté votre Terminal à votre télévisueur HD ou à un amplificateur Home Cinema via le connecteur HDMI ou SPDIF, configurerz la sortie audio sur Dolby Digital et le cas échéant utilise le réglage de synchronisation Audio/Viséo pour caler le son avec l'image. Sinon, laissez sur Sté reproduction. |
| Réglage synchronization Audio/Viséo | Ajustez avec les touches ↓, ↑ le Réglage de la synchro audio/ viséo (par défaut la valeur est de 0 ms). |
HDMI et PERITEL
Selectionnez le menu CONFIGURATION > HDMI et Péritel
Consultez le Guide d'installation de votre équipement video pour reporter les paramètres requis.
Les réglages suivants sont disponibles :
| Réglage | Description |
| Résolution videooHDMI | Utilisez l'un des paramètres suivants :• Sélectionnez 1080i (valeur par défaut) ou 1080p. 720p si vous étés équipé d'un téléviseur HD.• Sélectionnez 576p si votre téléviseur est connecté au Terminal via la prise Pérétel. |
| Standardcouleur HDMI | Sélectionnez au besoin le standard de couleur HDMI le mieux adapté à votre téléviseur HD. |
| CommandesCEC HDMI | Lorsque ce paramètre est activé, cela permet au Terminal de communiquer avec d'autres appareils compatibles via le port HDMI en allumant le Terminal cela peut déclencher l'allumage du téléviseur. |
| Format TVPéritel | Si vous connectez votre TV standard à une prise Péritel, sélectionnez le mode d'affichage 4/3, AUTO ou 16/9. |
| Recadrage videoPéritel | Si le format de votre TV standard est 4/3,sélectionné le mode de redimensionnementrequis : Letterbox ou 4/3 Pan & Scan |
| Standard videoPéritel | Utilisé de préférence le paramètre RGB.Si votre téléviseur est de premièregéénération, sélectionné le standard videoPAL. |
Paramétrre les préférences utilisateur
You pouvez régler le temps d'affichage du bannière d'information qui apparait lorsque vous changez de chaîne et du bandeau de volume qui apparait lors du réglage du son.
- Durée d'affchage bandeau : il est possible de régler la durée d'affchage du bandeau de zapping à votre convenance entre l et 5 secondes.
- Durée affichage volume : il est possible de régler la durée d'affichage du tempsoin volume à votre convenance entre 1 et 5 secondes.
Sélectionnez le menu CONFIGURATION > Préférences utilisé. Sélectionnez le paramètre à modifier avec les touches ▲ ou ▼. Sélectionnez la valeur de votre choix à l'aide des touches △ et ▷, puis appuyez sur la touche OK pour confirmation.
Paramétrr la Mise en veille
Par défaut, votre Terminal est paramétré pour semettre en veille automatiquement au bout de 3 heures d'activité (sans aucqu appiui sur la télécommande). Vous pouvez modifier ce paramétrage.
Selectionnez le menu CONFIGURATION > Mise en veille.
Selectionnez à l'aide des touches et la valeur de votrechioix, puis appuyez sur la touche OK pour confimer.
Demarrage rapide
Par défaut, cette fonction est désactivée. Cette fonction permet de gagner du temps au démarrage de votre Terminal.
Par contre, si vous activez cette fonction vous utiliserez plus d'énergie que la consommation en veille mentionné dans les caractéristiques de ce Terminal.
Selectionnez le menu CONFIGURATION > Mise en veille.
Séléctionnez le paramètre Démarragerapide avec la touche ou
Selectionnez Activé à l'aide de la touche ou, puis appuyez sur la touche OK pour confimer.
Via Eutelsat
Les informations presentées dans ce menu vous seront utiles si vous ne devez contacter votre revendeur ou tout autre service technique.
Ce menu vous foumit les informations essentielles relatives au Terminal, ainsi qu'au logiciel associé au Terminal.
Selectionnez le menu VIA EUTELSAT et appuyez sur OK
Dans ce menu, les informations représentées vous sont données à titre consultatif.
Ce menu vous foumit les informations sur les valeurs d'ID utilisées pour le viaccess manu et model ainsi que l'état de la valeurCAMLock. Sélectionné le menu INFORMATIONS > Informations viacess
Abonnement
Ce menu vous permet de consulter des informations de vos droits, il permet de modifier le code de la carte à puce. Ce code n'est pas celui que vous avez saisi lors de la première installation.
Droits
Décisionnez le menu INFORMATION > Abonnement > Droits Sélectionnez l'une des ligne affichée et appuyez sur OK Les droits pour l'abonnement concencé sont affiché à l'écran.
Changement code carte à puce
Important
Le code de la carte à puce vous permettra de visualiser les programmes réservés au plus de 18 ans. Il est déjàprésenté sur toute carte à puce foumi avec votre Terminal. Pour l'obtenir, contactez les services de FRANSAT, vous trouvrez les coordonnées sur le document «Conditions générales d'utilisation» foumi avec votre carte à puce.
Saisissez avec la télécommande le code à 4 chiffres fourni par FRANSAT et appuyez sur la touche OK pour continuer.
2 Saisissez votre nouveau Code parental (0000 n'est pas accepté) et appuyez sur la touche OK pour continuer.
3 Saisissez une deuxième fois le nouveau Code parental et confirmez votre saisie avec la touche OK
Contrôle parental
Selectionnez le menu INFORMATIONS > Abonnement > Contrôle parental.
Laissez la valeur par défaut.
Messagerie
Selectionnez le menu INFORMATIONS > Messagerie.
Ce menu affiche les messages provenant de l'opérateur,對於 cela est disponible.
8 Entretien du Terminal
Mise à jour du Terminal
Le Terminal peut vous demander de télécharger le nouveau logiciel du Terminal via le satellite Eutelsat 5ircW .
Note
Les mises à jour du logiciel s'effectuent lorsque le Terminal sort du mode veille. Pour vous assurer de ne manquer aucune mise à jour importante, nous vous recommendons demettre votre Terminal en veille lorsque celui-ci n'est pas utilisé.
Vou puevez refuser deux fois la mise a jour proposée de votre Terminal ensuite la mise a jour se fera automatique.
Un écran vous avertit lorsqu'une nouvelle version de logiciel est disponible.
Appuyez sur la touche OK pour accepter celle-ci.
Vou pouvez réalisier une mise à jour manuelle, reportez vous au paragraphe Recherche Mise à jour SW, page 21.
Important
En fonction de la qualité de votre réception, le processus de téléchargement prend jusqu'à 50 minutes. Une barre de progression évoûve à l'écran.
Veilze à ne pas étéindre le Terminal durant ce processus.
Veillez a ne pas interrompree la mise a jour.
Vou ne pourrez utiliser le Terminal qu'une fois le téléchargement terminé: durant le téléchargement l'affichage indique les phrases de telechargement "01" "02" "03".
Si une erreur se produit pendant le processus de mise à jour, le Terminal affiche un code erreur sur l'afficheur de la face avant ainsi que sur toute téléviseur. Veuillez notes le code d'erreur avant de contacter note hotline.
Concemant le livre utiliseur, veuillez consulter notre site Internet www.xgem.com pour savoir si une nouvelle version est disponible.
Liste des erreurs de mise à jour possibles
| Code erreur | Signification / Action |
| Er00 | Le logiciel installé est identique à celui que vous téléchargez.La mise à jour n'est pas nécessaire. |
| Er02, Er05, Er10, Er11 | La qualité du signal n'est pas suffisante pour télécharger correctement le logiciel. Appuyez sur la touche OK pour poursuivre le processus.Vérifie la qualité et la puissance du signal(voir Configuration de l'antenne, page 21). |
Pour tout autre message d'erreur, contactez le Service Clients (voir page 29).
Nettoyer le Terminal
Nettoyez votre Terminal avec un chiffon propre, doux et non pelucheurs.
N'employezaucun type de chiffon abrasif,de la poudre a récurer ou desdissolvants,telles que de l'alcool ou de la térébenthine,carils pourraient endommager la surface du Terminal.
Vous pouvez utiliser...
N'utilisez pas...
Vinaigre
(melange avec de l'eau)
Alcool isopropylique
Acetone
Alcohol ethylique
Acide ethylique
Ammoniaque
Chlorure de methyle
Important
N'ouvre jamais le capot du Terminal, cela peut etre dangereux.
Ne demontez pas le Terminal.
En cas de problème avec votre Terminal, reférez-vous au tableau suivant pour résoudre un évientuel dysfonctionnement.
| Symptôme | Cause(s) possible(s) | Action |
| | Support |
| La LED de la face avant ne s'allume pas. | Le cordon d'alimentation n'est pas branché. Le Terminal est hors tension. | Vénifiez que le cordon d'alimentation est correctement branché sur la prise secteur. |
| Erreur carte ou aucune chaîne trouée. | Le Terminal ne peut pas dire la carte à puce. | Vénifiez que la carte à puce est correctement insérée dans le Terminal, puce orientée vers le haut |
| La télécommande ne fonctionne pas. | Il n'y a pas de piles dans la télécommande, ou les piles sont vides ou mal insérées. | Dirigez la télécommande vers le Terminal. Vénifiez l'état des piles :
• elles doivent être correctement insérées dans la télécommande,
• si elles sont vides, remplacez-les. |
| Aucune réponse du Terminal aux actions de la télécommande ou des boutons du panneau avant. | Absence de communication avec le Terminal. | Si le Terminal ne se coupe pas, débranchelez le cordon d'alimentation, patiently 1 minute, puis rebranchelez le cordon. |
| | Connexion / Réception |
| Image immobile ou problème de réception | Problème de connexion et/ ou d'antenne. | Vénifiez l'antenne et relancez une recherche de programmes (voir Installation, page 21). Assurez-vous que votre antenné est adaptée à la réception numérique. |
| Le Terminal ne trouve pas de châne | Problème de réception. | Vénifiez que vous étés dans une zone de réception. RÉorientez votre antenné (voir Configuration de l'antenne, page 21). Vénifiez que la carte à puce est correctement insérée dans le Terminal, puce orientée vers le haut |
| Pas de son | Erreur de branchement du cordon Périel entre la sortie TV et le téléviseur. Erreur de branchement du cable HDMI. Audio coupé. Téléviseur hors tension. | Branchez correctement le cordon Périel du Terminal au téléviseur. Si le son est diffusé via un cable HDMI, vérifie que celui-ci est correctement connecté. Appuyez sur la touche MUTE Allumez le téléviseur. |
| Pas d'image | Le Terminal ne recoit pas de signal. Erreur de réglage des sorties numériques HDMI/SPDIF. Valeurs incorrectes pour certains paramètres du tuner. Mauvaise orientation de la parabole. | Vénifiez le cable d'antenne. Remplacez-le ou resserrez sa connexion au Terminal. Si l'amplificateur est connecté à l'aide d'une prise AUDIO NUMérique ou d'une prise HDMI, vérifie que les sorties numériques HDMI/SPDIF sont régliées sur Dolby Digital (voir Configuration audio, page 22). Dans le menu INSTALLATION -> RECHERCHE DES CHÂNES, réglez correctement les valeurs des paramètres LNB et Transpondeur (voir page 21). Vénifiez la puissance du signal et orientez correctement la parabole (voir page 21). |
| Il manque des informations dans le guide électronique des programmes pour tout ou partie des chaînes. | Absence de prise en charge des programmes pour ces chaînes. | Certaines chaînes ne diffusent pas d'information sur leurs programmes. |
| Le téléviseur ne bascule pas sur le Terminal quand celui-ci sort du mode veille. | Défaut de Péritel ou le mode CEC n'est pas activé. | Vénifiez que votre téléviseur est bien relié à la prise Péritel TV (voir Raccorder un téléviseur standard équipé d'une prise Péritel, page 10).Si besoin sélectionné l'entrée Péritel directement sur votre téléviseur.Lorsque le téléviseur est connecté au terminal via le port HDMI, vérifie si le paramètre CEC est bien activé. |
| Pas de son sur certaines chaînes quand le mode HOME CINEMA est sélectionné. | Défaut d'amplificateur HOME CINEMA. | Vénifiez que vous étés bien raccordé à un amplificateur HOME CINEMA par la liaison numérique (voir Raccorder un amplificateur équipé d'une prise HDMI, page 10). |
| Mon pérophérique USB n'est pas détecté par le Terminal. | Mauvais branchement du port USB ou pérophérique non formaté. | Assurez-vous que le pérophérique USB est correctement branché sur le port USB.Débranchez et rebranchez le pérophérique USB sur le Terminal.Vénifiez la compatibilité de votre pérophérique USB (voir Spécifications, page 30). |
| | Image / Lecture |
| Enregistements erratiques | Vitesse en écriture insuffisante | Assurez-vous que votre pérophérique USB de stockage est certifié USB High Speed. Dans le cas contraire, éjecter le pérophérique comme indiqué page 19 et procurez-vous un pérophérique compatible. |
| La video n'est pas diffusée en haute résolution. | Réglage de la résolution à comiger. | Assurez-vous que la résolution video HDMI est correctement réalisée (voir HDMI et PERITEL, page 22). |
| Une bande noire s'affiche aujourd'hui de l'écran. | Format de l'écran non ajusté. | Ajustez le réglage du format avec la touche FORMAT (±). |
| Tout ou partie d'un enregistrement a été perdu. | Une coupure de courant s'est produit ou le cordon d'alimentation a été débranché du secteur pendant l'enregistrement. | Le pérophérique de stockage USB peut être irrécupérable et peut devenir inutilisable. |
ATTENTION
Ces Temes et conditions sont valables exclusivement en France
Métropolitaire Afin de faire exercer la garantie, vous doivent contacter
votre revende spécialisé ou la Hotline au numéro
01 70 48 04 84.
Une preuve d'achat vous sera demandée.
En cas de dysfonctionnement, le distributeur ou la Hotline vous conseillera sur la procédure à suivre.
La Procedure à suivre est la suivante :
Le matériel neuf est garanti (pièces et main d'oeuvre) par le fabricant, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 24 mois à compter de la date d'achat du matériel, prévue d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc.): 6 mois à compter de la date d'achat). Nous vous recom-mandons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme prévue de date d'achat.
2 Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'oeuvre) par le fabricant jusqu'à la démarche de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention du fabricant. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.
3 Pendant cette période de garantie de 24 mois, le terminal défectueux sera répéré gratuitement. Le client devra néanmoins retourer, à ses frais (transport + assurance), le matériel défectueux dans un emballage ajusté avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 84.
Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul besoin du fabricant) et renvoyé à votre adresse en France, gratuitement.
Aucun matériel de prêt ne sera foumi pendant le déali de réparation. Avant d'expédier cette matériel au Centre de Réparation Agré, n'oubliée pas de :
- joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
- you assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
- joindre également une copie de la préuve d'achat de votre matériel ou de la carte de garantie dûment datee et complétée, lors de l'achat, par votre vendeur.
Le matériel bénéficia, en tout état de cause, de la garantie légale contre les conséquences des définuts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales imperatives restent en vigueur et ne sont enaucun cas affectés par la presente garantie.
Sont exclus de la garantie :
Les pannes ou les dysfonctionnements dus :
Au non respect des consignes d'installations et d'utilisation, ou
- A une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, degats des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension electrifique non appropriée...), ou
- A des modifications du matériel effectuées sans accord écrit du fabricant, ou
A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
- Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hygrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
- A une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agrées par le fabricant.
2 Les détiérations consécutives à une insufficiency d'emballage et / ou à un mauvais conditionnement du matériel rééxpédé au Centre de Réparation Agré.
3 L'usure normale du matériel ainsi que l'usure des accessoires.
4 La fourniture de nouvelles versions logicielles.
5 Les travaux d'exploitation courante: livreison, mise en place ou échange d'accessoires...
6 Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord du fabricant.
7 Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
8 Les matériels retoumés au Centre de Réparation Agree sans l'accord préalable du Centre d'Appels.
Dans le cas d'exclusion de garantie ci-dessus ainsi qu'a l'expiration de la période de garantie de 24 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et return) du matériel feront l'objet d'un devis établi par le fabricant et devront être régles avant tout return de matériel au Centre de Réparation Agréé.
ATTENTION:
1 Les pieces défectueuses échangées deviennent la propriété du fabricant.
2 Sous réserve des dispositions légales impératives, le fabricant n'assure aucune garantie, explicite ou implicite, autre que cette expressionnement prévue ci-dessus. Notamment, le fabricant ne prend aucune engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour chaque usage particulier que ce soit. La responsabilité du fabricant, qu'elle qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. Eneldom cas, le fabricant ne repondra des dommages moraux et/ou immateriels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).
Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pouraient bénéfier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.
11 Environnement
La préreservation de l'environnement est une préoccupation essentielle de Philips. Philips à la volonté d'exploiter des installations respectuees de I'environnement et a choisi d'integrer la performance environnementale dans I'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, I'utilisation et I'elimination.
Signification des logos présents sur le produit et l'emballage
La poubelle barée apposée sur le produit ou sur ses accessories signifie qu'ils appartienant à la famille des équipements électriques etlectroniques. Ces produits sont soumis à la collecte sélective et ne doivent donc pas été jetsés avec les déchets non-triers.
La présence de ce logo signifie que l'emballage est recyclable et ne doit donc pas etre jetet avec les déchets non-triés.
La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national/agree pour améliorer la récapération et le recyclage des emballages.
La présence de ce logo sur les éléments plastiques signifie qu'ils sont recyclables et qu'ils ne doivent pas etre jetés avec les déchets non-triers.
La présence de ce logo signifie que certaines parties du produit font l'objet d'une filière de récapération des déchets et qu'elles ne doivent pas être jetées avec les déchets non-trés.
Recyclage et élimination du produit
Pour faciliter le recyclage, respectez les règes de tri mises en place pour les déchets d'emballages.
Si vous produit contient des piles/batteries, elles ne doivent enaucun cas ètre jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés.
La reglementation europeenne exige que les produits appartenant à
la famille des équipements électriques et électroniques (R) soient déposés :
- dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.),
- dans les points de distribution en cas d'achat d'un équipement équivalent (systeme de reprise gratuite prévu).
Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.
Directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE)
Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à éliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique.
En vue de se conformer à cette directive, qui s'applique aux EEEs vendus après le 13/08/2005,Vote Terminal sera repris gratuitement et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appeareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l'environnement seront recyclés.
Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS)
Votre Terminal ainsi que les piles/batteries fournies sont conformes aux exigences de la directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement être retirees.
Note
Les piles/batteries ne doivent enaucin cas etre jetées dans la nature ou avec les déchets non-trés, mais dans les points de collecte désignés.
Consommation électrique du Terminal
Afin de réduire la consommation de votre Terminal, nous vous recommendons de lemettre en veille lorsqu'vousne l'utilise pas. Si vous prévoyez de ne pas utiliser cette Terminal pendant une période prolongée, nous vous recommendons de l'éteindre complètement et de le débrancher de la prise secteur.
Par défaut, cette terminal est paramétré en veille automatiquement au bout de 3 heures d'inactivité (sans aucmpui sur la télécommande). Vous pouvez modifier ce paramétrage (voir
Paramétrr la Mise en veille, page 23).
Pour des raisons d'économie d'énergie, la fonction Demarrage rapide est déactivée par défaut (voir Demarrage rapide, page 23).
Marquage CE :
Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE (1999/5/CE) relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives LVD (2006/95/CE) sur la sécurité, CEM (2004/108/CE) concernant la compatibilité electromagnétique, ErP (2009/125/CE) relative aux exigences d'écoconception et RohS (2011/65/UE) relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et Electroniques, définies par le Parlement européen et le Conseil.
La déclaration de conformité CE peut être consultée sur le site www.xgem.com de X-GEM, dans la section support, ou obtenu à l'adresse suivante:
X-GEM SAS - Service des relations clientèle
9 rue de la Négresse
64200 Biarritz - FRANCE
Tous droits réservés.
X-GEM est une marque déposée.
12 Assistance et conseils
Malgré le solein apporté à la conception de ce produit, ainsi qu'à la réduction de cette documentation, n'hésitez pas à nous contacter si vous rencontres des difficultés.
ASSISTANCE TECHNIQUE :
0170480484
Du lundi au vendredi de 9h00 à 18h00.
Munissez-vous des informations suivantes avant tout appel :
- modèle du Terminal : DSR303IF FRANSAT
version du logiciel : à dire dans le menu Via Eutelsat
13 Spécifications
TUNER SATELLITE
Entree RF satellite
- Fréquences d'entrée : 950 à 2150 MHz
- Niveau RF: -25 dBm à -65 dBm
Impedance d'entree:75 Ohms
- Return loss:<-8 dB
- Bande de réception Ku: 10,7 à 12,75 GHz
- Niveau de protection electrolystique: 5 KV
ALIMENTATION LNB
Alimentation vertical: 12,5 V à 14V
Alimentation horizontal: 17 V à 19V
Courant max : 350 mA max ave protection
Modulation de Contrôle
- Fréquence 22kHz (+/- 2kHz)
- Rapport cyclique: 50% + - 10%
Temps de transition: 10µs + - 5µs max
Amplitude 0,5 V min à 0,9 V max
DÉMODULATEUR SATELLITE
DÉMODULATEUR DVB-S
Constellation:QPSK
Roll off:0,35
- Débit symbole d'entrée : 10-30 MS/s
FEC:1/2,2/3,3/4,5/6,7/8
DEMODULATEUR DVB-S2
Constellation: QPSK ou 8PSK (mode CCM)
Roll off:0,20;0,25;0,35
- Débit symbole d'entrée : 10-30 Mbauds
- FEC: 1/2 3/5 2/3 3/4 4/5 5/6 8/9 9/10 (QPSK) et 3/5 2/3 3/4 5/6 8/9 9/10 (8PSK)
PERIPHÉRIQUE USB
- Standard USB : USB 2.0 High Speed
1280x720@50Hzprogressif
1920x1080 @ 50 Hz entrelace - Format image 16/9
- Format natif ou redimensionné (HD>SD) via menu de réglages
Sur diffusion SD
- 720x576 - Format écran : 4/3 et 16/9
Conversion: Pan et Scan, Letter box
Redimensionnement : SD>HD
DECODEUR AUDIO
- MPEG-I layer 1 et 2 (Musicam)
MPEG-2 layer 2
- Fréquence d'échéantillonnage : 32, 44.1 ou 48 kHz
Dolby Digital
Mode passthrough et downmixé
Dolby Digital Plus
Mode passthrough, Dolby Digital transcode et downmixe
ENTRÉES/SORTIES SD
Péritel (TV mode si HDMI non utilise)
RGB (sortie), PAL/SECAM (sortie), volume Audio R/L variable,
Fast blanking (sortie), Slow blanking (sortie)
SORTIE HDMI
VERSION
HDMI I.3 et HDCP I.1
VIDEO
Mode couleur: YCbCr 4:2:2 ou RGB
AUDIO
2 canaux PCM si réception MPEGI-layer II
- Dolby Digital ou PCM si réception AC3 beat stream()
- Dolby Digital Plus, Dolby Digital ou PCM si réception E-AC3 beat stream ()
(*) en fonction des informations E(EDID)
SORTIE AUDIO ANALOGIQUE
SORTIES AUDIO NUMÉRIQUES
- Niveau audio fixe
PCM ou Dolby Digital selon menus de réglages
COTE DROIT
- I x lecteur de carte à puce
FACE AVANT
- 1 x afficheur 4 digits 7 segments de couleur amber
- I x récepteur infrarouge (38 KHz)
- I x voyant (LED bicolore)
- 3 x boutons (On/Off, P+, P-)
- I x port USB 2.0 High Speed
FACE ARRIÈRE
IXIEC169-24femelle(entreERF)
IXPERITEL(TV)
- I x RCA électrique (S/PDIF)
- |xHDMI
ALIMENTATION ELECTRIQUE
Adaptateur externe AC/DC
Tension sector: 220 - 240V 50Hz
- Consommation max.: 20 W
- Consommation en veille: < 1 W
SPECIFICATIONS MECANIQUES
Taille (lpxh): 193 × 135 × 37 mm
- Poids:420g
- Température de stockage: -25°C à +65°C
- Température de fonctionnement: +5 °C à +40 °C
Taux d'humidité en fonctionnement : 10% à 80% RH (sans condensation)
ACCESSIONS
- I x Adaptateur exte me AC / DC (bloc prise cordon integre)
- I x cable adaptateur jack vers 3 RCA femelles
- I x Telecommande
- 2 × Piles salines R03-AAA
- I x Carte d'accès FRANSAT et brochures commerciales
- I x Livret utiliseur
- I x Brochure
DSR3031F FRANSAT
Philips and the Philips Shield Emblem are registered trademarks of Koninklijke Philips N.V. used under license. Philips et l'emblème du bouclier Philips sont des marques déposées de Koninklijke Philips N.V. et sont utilisés sous licence X-GEM.
Le terminal Philips répond aux specifications «HD TV» et intégre la technologie HDMI.
Le logo «HD TV» est une marque de DIGITALEUROPE.
HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.
Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.
X-GEM SAS : 9 rue de la Négresse 64200 Biarritz – FRANCE
