DSR 3031 - Décodeur satellite PHILIPS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite numérique Haute Définition Fransat
Norme et formats supportés	DVB-S et DVB-S2, MPEG-2 et MPEG-4, format Dolby Digital, certification HD TV
Service d'accès	Réception exclusive des chaînes TNT via satellite Fransat avec carte d'accès intégrée (lecteur de carte FRANSAT inclus)
Alimentation	Bloc d'alimentation externe avec cordon, 12V DC, adaptateur secteur fourni (à brancher directement à la prise secteur)
Dimensions et poids	360 x 250 x 50 mm, poids environ 1,2 kg
Connectiques - Vidéo	Sortie HDMI (obligatoire pour Haute Définition), sortie Péritel/SCART (compatible téléviseurs standards)
Connectiques - Audio	Sortie audio HDMI (via câble HDMI), sortie audio numérique S/PDIF (amplificateur), sorties audio RCA stéréo (chaîne Hi-Fi)
Connectiques - Antenne et stockage	Entrée antenne satellite F-type, port USB (enregistrement PVR et maintenance)
Fonctionnalités principales	Enregistrement de programmes sur stockage USB (PVR), guide électronique des programmes (EPG), contrôle du direct (pause, retour rapide, avance), lecture de chaînes radio, télétexte, contrôle parental
Langues et sous-titres	Sélection dynamique des langues audio et sous-titres (français par défaut, accès via menu paramètres)
Affichage	Afficheur numérique (heure en veille, numéro de programme allumé, statut REC lors d'enregistrement)
Mode consommation d'énergie	Veille profonde (consommation minimale), démarrage rapide configurable pour accélérer le temps de démarrage
Conditions d'environnement	Température : 5°C à +40°C, humidité : 10% à 80%, altitude maximale : 2000 mètres
Dimensions de ventilation	Installer avec minimum 10 cm d'espace libre de chaque côté, 20 cm à l'avant et à l'arrière pour la ventilation
Accessoires fournis	Télécommande (2 piles AAA incluses), adaptateur Jack vers 3 RCA, câble adaptateur secteur, carte d'accès FRANSAT avec documentation
Entretien	Nettoyage avec chiffon doux non pelucheux uniquement. Ne pas utiliser de chiffons abrasifs, poudre à récurer ou solvants (alcool, térébenthine)
Sécurité et protection	Ne jamais ouvrir l'appareil (risque électrique). Protéger contre l'humidité, la chaleur excessive, les chocs. Débrancher en cas d'orage (antenne et alimentation)
Mise à jour logiciel	Mises à jour système disponibles via le menu paramètres. Vérifier régulièrement pour les nouveaux services Fransat (important pour la réception des chaînes)
Registre et support	Enregistrement produit possible sur www.philips.com/welcome. Support technique et informations Fransat sur www.fransat.fr

FOIRE AUX QUESTIONS - DSR 3031 PHILIPS

Qu'est-ce que la carte d'accès FRANSAT et comment l'installer ?

La carte d'accès FRANSAT fournie permet de déverrouiller les chaînes TNT protégées. Le terminal dispose d'un lecteur de carte intégré en façade avant. Insérez la carte dans la fente du lecteur (contact doré vers l'appareil). Le terminal reconnaît automatiquement la carte au démarrage.

Pourquoi est-ce que certaines chaînes Fransat disparaissent de mon terminal ?

Fransat effectue des mises à jour périodiquement. Il est crucial de mettre à jour le logiciel du terminal (Menu > Paramètres > Mise à jour du système) pour maintenir l'accès à toutes les chaînes. Une mise à jour majeure est prévue en avril 2026.

Ai-je besoin d'une connexion Internet avec le DSR 3031 ?

Non. Le terminal DSR 3031 est un récepteur satellite autonome qui ne nécessite pas de connexion Internet. Il fonctionne uniquement avec l'antenne satellite et la carte d'accès FRANSAT pour accéder à la TNT par satellite.

Comment enregistrer un programme sur mon terminal ?

Connectez un périphérique USB au port USB du terminal (façade avant). Sélectionnez le programme à enregistrer et appuyez sur le bouton REC de la télécommande. L'enregistrement apparaît dans la liste accessible via le menu Enregistrement. Le terminal affiche 'REC' sur son afficheur numérique pendant l'enregistrement.

Quelle capacité USB est recommandée pour les enregistrements ?

Utilisez un périphérique USB de bonne qualité avec au minimum 32 GB pour une durée d'enregistrement confortable. Avant d'utiliser un nouveau périphérique, formatez-le via le menu du terminal (Paramètres > Périphérique USB > Formater). Vérifiez la capacité disponible dans le menu Information.

Qu'est-ce que le contrôle du direct (timeshift) et comment l'utiliser ?

Le contrôle du direct vous permet de mettre en pause une émission en direct et de la reprendre. Appuyez sur PAUSE pendant une émission (nécessite un USB connecté) pour passer en mode différé. Vous pouvez alors avancer/reculer avec les flèches directionnelles. C'est très utile pour ne pas rater un moment important d'une émission.

Que signifie HDMI et pourquoi est-ce important pour le DSR 3031 ?

HDMI (High-Definition Multimedia Interface) est une connexion numérique de qualité supérieure qui transporte la vidéo et le son Haute Définition sur un seul câble. Pour bénéficier de la qualité image HD promue par Fransat, votre téléviseur doit impérativement avoir une prise HDMI. La sortie Péritel est réservée aux téléviseurs standards en résolution SD.

Je n'ai qu'une connexion Péritel sur mon téléviseur : puis-je utiliser le DSR 3031 ?

Oui, le terminal fonctionne avec un téléviseur Péritel/SCART, mais vous recevrez l'image en résolution standard (SD) au lieu de la Haute Définition. Le DSR 3031 est conçu pour exploiter le potentiel HD, donc un téléviseur avec entrée HDMI est recommandé pour une meilleure expérience.

Comment brancher mon amplificateur audio au DSR 3031 ?

Deux options selon votre équipement : (1) Câble HDMI (meilleure qualité) : connectez directement le HDMI du terminal à votre TV/amplificateur compatible HDMI. (2) Sortie audio numérique S/PDIF : utilisez un câble optique ou coaxial si votre amplificateur la supporte (meilleure qualité que RCA). (3) Sorties RCA stéréo : utilisez le câble adaptateur Jack vers 3 RCA fourni pour une chaîne Hi-Fi basique.

Comment configurer les langues audio et les sous-titres ?

Le terminal supporte la sélection dynamique des langues. Appuyez sur AUDIO ou SUBTITLE via la télécommande pendant une émission pour basculer les options disponibles du programme. Vous pouvez aussi définir une préférence de langue par défaut dans le menu (Paramètres > Langues audio et sous-titres).

Comment réinitialiser complètement le terminal en cas de dysfonctionnement ?

Allez dans Menu > Paramètres > Réinitialisation du Terminal. Attention : cela efface tous les réglages personnalisés et les chaînes mémorisées. Le terminal retrouvera ses paramètres d'usine. Vous devrez refaire une recherche de chaînes. Utilisez cette option en dernier recours si le terminal ne répond plus normalement.

Pourquoi mon terminal ne s'allume plus après un orage ?

En cas d'orage, la foudre peut endommager le terminal même s'il est éteint. Il est conseillé de débrancher l'antenne satellite et la prise d'alimentation. Si le terminal a été endommagé par la foudre, contactez le service après-vente. Aucune réparation DIY n'est possible : le terminal contient des circuits haute tension.

Quel est le temps de démarrage normal du DSR 3031 ?

Le terminal est en veille profonde pour économiser l'énergie. Au premier allumage, le démarrage peut prendre plusieurs minutes (chargement de tous les services). Pour réduire ce temps, activez l'option 'Démarrage rapide' dans le menu Paramètres. Une fois configuré, les démarrages successifs seront plus rapides.

Puis-je regarder une chaîne tout en enregistrant une autre ?

Non. Le DSR 3031 dispose d'un seul tuner. Vous pouvez enregistrer un programme tout en regardant un enregistrement précédent lu depuis l'USB, mais vous ne pouvez pas regarder une chaîne différente de celle en cours d'enregistrement.

Existe-t-il un risque de perte de données sur l'USB de stockage ?

Le USB est un média externe vulnérable. Pour protéger vos enregistrements importants : (1) verrouillez-les via le menu Enregistrement > Verrouiller. (2) Sauvegardez les fichiers critiques sur un ordinateur. (3) Évitez les débranchements soudains - utilisez toujours 'Éjecter le périphérique' dans le menu avant de retirer l'USB.

Comment nettoyer correctement mon DSR 3031 ?

Utilisez exclusivement un chiffon doux et non pelucheux. N'utilisez jamais : chiffons abrasifs, poudre à récurer, alcool, térébenthine ou autres dissolvants. Ces produits endommagent la surface de l'appareil. Débranchez le terminal avant le nettoyage. Pour la ventilation, dépoussiérez les fentes d'aération.

Quelles sont les conditions optimales d'installation du DSR 3031 ?

Placez le terminal en intérieur dans un endroit sec et bien aéré. Respectez : température 5°C à +40°C, humidité 10% à 80%. Installez-le sur une surface plane, stable, loin des sources de chaleur (radiateurs, lampes). Laissez 10 cm d'espace libre de chaque côté et 20 cm à l'avant/arrière pour la ventilation. Ne posez rien dessus.

Le DSR 3031 dispose-t-il de la radio ?

Oui. Le terminal reçoit les chaînes radio disponibles par satellite Fransat. Accédez-les via le menu Télévision > Chaînes Radio. La radio utilise la même antenne satellite que la télévision et offre la même qualité de réception.

Qu'est-ce que le télétexte et comment l'utiliser ?

Le télétexte est un service d'information en pages proposé par certaines chaînes. Appuyez sur le bouton TELETEXT de la télécommande pour accéder au service sur les chaînes qui le proposent. Naviguer avec les touches numériques pour consulter les différentes pages (horaires, infos, sous-titres pour malentendants).

Puis-je utiliser plusieurs télécommandes ou une télécommande universelle avec le DSR 3031 ?

La télécommande fournie est optimisée pour le DSR 3031. Certaines télécommandes universelles peuvent être programmées pour le terminal, mais la compatibilité n'est pas garantie. En cas de perte, contactez Philips ou un revendeur agréé pour obtenir une télécommande de remplacement compatible.

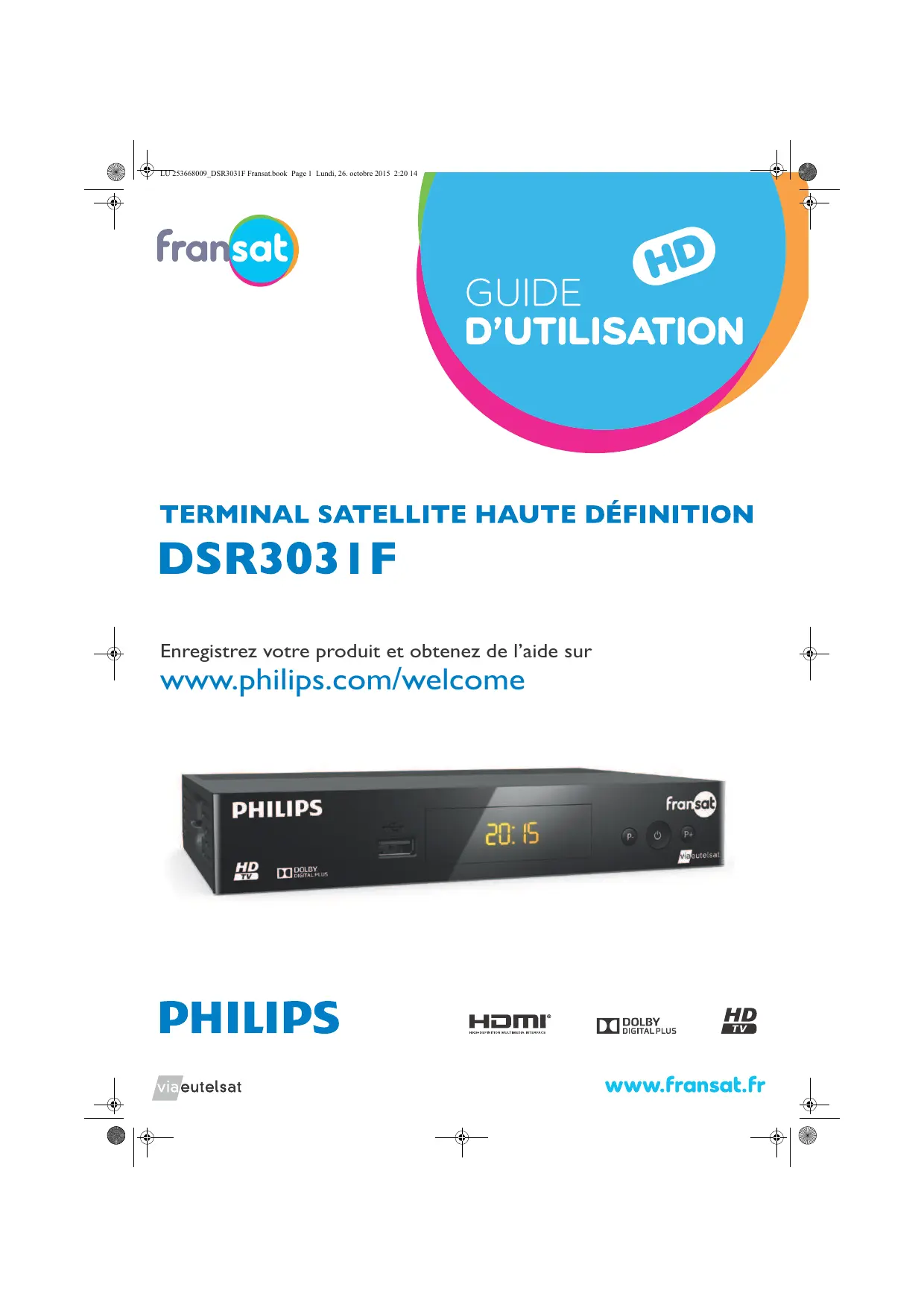

MODE D'EMPLOI DSR 3031 PHILIPS

Enregistrez votre produit et obtenez de l'aide sur www.philips.com/welcome

PHILIPS

HDMI® HIGH-DEFINED MULTIMEDIA INTERFACE

DOLBY DIGITAL PLUS

HD TV

Félicitations!

Le pack satellite FRANSAT de Philips est dédié à la réception des chaînes de la TNT disponibles par satellite avec les services de FRANSAT. Il vous permet de recevoir les émissions en haute définition. Il est composé d'un Terminal de réception numérique haute définition et d'une carte d'accès FRANSAT.

Pour bénéficier de la qualité d'image Haute Définition, il est nécessaire d'être équipé d'un téléviseur avec connecteur HDMI®. HDMI (High Definition Multimedia Interface) désigne une interface de connexion de Haute Qualité, permettant le transport de vidéo Haute Définition et de son multicanaux en numérique.

Dès le raccordement de votre Terminal de réception, vous pouvez profiter de la totalité des services. Vous pouvez mettre à jour votre Terminal de réception si de nouveaux services deviennent disponibles.

Le Terminal de réception Philips suit une stratégie de développement continu. Nous nous réservons donc le droit d'apporter, sans préavis, des modifications et améliorations au produit décrit dans ce livret utilisateur.

Ce terminal de réception Haute Définition Philips répond aux spécifications "HD TV", et intègre la technologie HDMI®. Le logo "HD TV" est une marque de DIGITALEUROPE. HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.

Fabriqué sous Licence de Dolby Laboratories. Le terme "Dolby" et le sigle double D sont des marques commerciales de Dolby Laboratories.

Le logo FRANSAT est une marque sous licence FRANSAT.

Vous trouverez sur le site www.fransat.fr toutes les informations utiles sur le service FRANSAT ainsi que de nombreuses informations sur la TNT par satellite.

Table des matières

Félicitations! 3

Table des matières....4

1 Sécurité ....5

Emplacement? 5

Avertissements et mesures de sécurité ....5

Piles 6

Interférences 6

Entretien du Terminal 6

Démarrage rapide 6

2 Le contenu de votre emballage 7

Face avant du Terminal 8

Face arrière du Terminal 8

Télécommande 9

Piles 9

3 Connexion....10

Raccorder l'antenne satellite 10

Raccorder un téléviseur équipé d'une prise HDMI ....10

Raccorder un téléviseur standard équipé d'une prise Péritel ..... 10

Raccorder un amplificateur équipé d'une prise HDMI ....10

Raccorder un amplificateur équipé d'une prise audio numérique S/PDIF .... I I

Raccorder un amplificateur équipé de prises audio gauche/droite (chaîne Hi-Fi) ..... I I

Raccorder un périphérique de stockage USB 12

4 Première installation....13

5 Utilisation quotidienne....15

Regarder la télévision 15

Choisir une chaîne de télévision 15

Bandeau d'information programme 15

Informations détaillées sur les programmes. 15

Choisir temporairement la langue audio et des sous-titres ..... 15

Choisir une chaîne de radio 15

Télétexte 16

Guide électronique des programmes 16

Enregistrer un programme 16

Utiliser le contrôle du direct (mode différé) 16

Lire un enregistrement 16

6 Enregistrement et Contrôle du direct....17

Périphérique USB 17

Bien choisir le périphérique USB à utiliser? 17

Précautions particulières 17

Enregistrer un programme TV 17

Gérer la liste des enregistrements 18

Lire un enregistrement 18

Verrouiller/déverrouiller un enregistrement 18

Supprimer un enregistrement 18

Utiliser le Contrôle du direct (mode Direct / mode Différé) ..... 18

Qu'est-ce que le Contrôle du direct ....18

Pause / Play du Direct 18

Retour rapide 18

Avance rapide 19

Stop 19

Gérer le périphérique USB 19

Formater le périphérique 19

Ejecter le périphérique 19

Visualiser la capacité votre périphérique de stockage ....19

7 Menu de réglages....20

Arborescence des menus 20

Télévision 21

Installation 21

Recherche des chaînes 21

Verrouillage 21

Réinitialisation du Terminal 22

Configuration 22

Langues audio et sous-titres 22

Configuration audio 22

HDMI et PERITEL 22

Paramétrer les préférences utilisateur 23

Paramétrer la Mise en veille 23

Démarrage rapide 23

Via Eutelsat 23

Informations 23

Informations viaccess 23

Abonnement 23

Messagerie 23

8 Entretien du Terminal 24

Mise à jour du Terminal 24

Liste des erreurs de mise à jour possibles 24

Nettoyer le Terminal 24

9 Dépannage 25

10 Garantie....27

11 Environnement....28

Signification des logos présents sur le produit et l'emballage .....28

Recyclage et élimination du produit 28

Directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) 28

Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS) 28

Consommation électrique du Terminal 28

Marquage CE : 28

12 Assistance et conseils.... 29

13 Spécifications 30

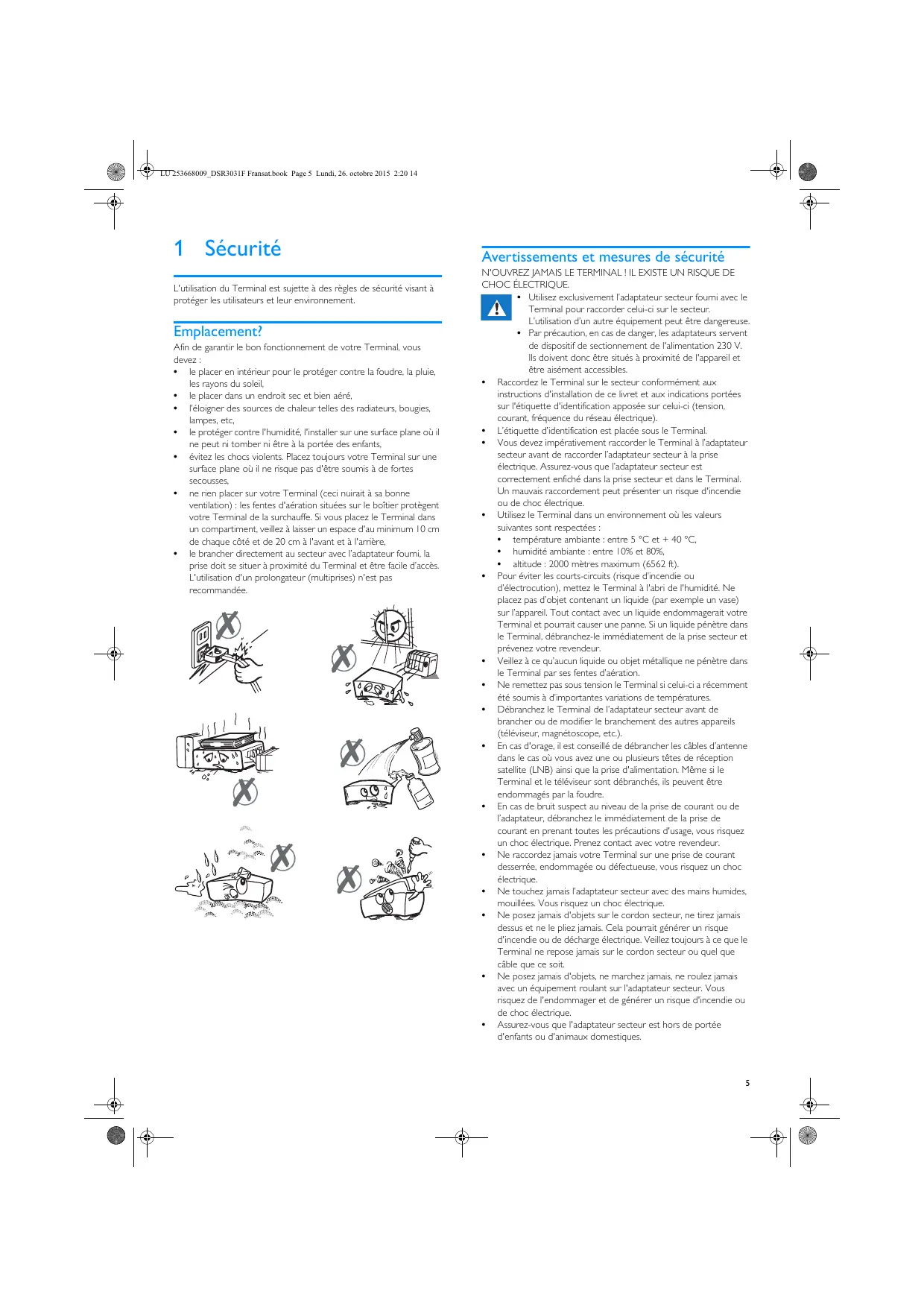

1 Sécurité

L'utilisation du Terminal est sujette à des règles de sécurité visant à protéger les utilisateurs et leur environnement.

Emplacement?

Afin de garantir le bon fonctionnement de votre Terminal, vous devez :

• le placer en intérieur pour le protéger contre la foudre, la pluie, les rayons du soleil,
  • le placer dans un endroit sec et bien aéré,
• l'éloigner des sources de chaleur telles des radiateurs, bougies, lampes, etc,
• le protéger contre l'humidité, l'installer sur une surface plane où il ne peut ni tomber ni être à la portée des enfants,
• évitez les chocs violents. Placez toujours votre Terminal sur une surface plane où il ne risque pas d'être soumis à de fortes secousses,
• ne rien placer sur votre Terminal (ceci nuirait à sa bonne ventilation) : les fentes d'aération situées sur le boîtier protègent votre Terminal de la surchauffe. Si vous placez le Terminal dans un compartiment, veillez à laisser un espace d'au minimum 10 cm de chaque côté et de 20 cm à l'avant et à l'arrière,
• le brancher directement au secteur avec l'adaptateur fourni, la prise doit se situer à proximité du Terminal et être facile d'accès. L'utilisation d'un prolongateur (multiprises) n'est pas recommandée.

Avertissements et mesures de sécurité

N'OUVREZ JAMAIS LE TERMINAL ! IL EXISTE UN RISQUE DE CHOC ÉLECTRIQUE.

• Utilisez exclusivement l'adaptateur secteur fourni avec le Terminal pour raccorder celui-ci sur le secteur. L'utilisation d'un autre équipement peut être dangereuse.
• Par précaution, en cas de danger, les adaptateurs servent de dispositif de sectionnement de l'alimentation 230 V. Ils doivent donc être situés à proximité de l'appareil et être aisément accessibles.

- Raccordez le Terminal sur le secteur conformément aux instructions d'installation de ce livret et aux indications portées sur l'étiquette d'identification apposée sur celui-ci (tension, courant, fréquence du réseau électrique).

• L'étiquette d'identification est placée sous le Terminal.

- Vous devez impérativement raccorder le Terminal à l'adaptateur secteur avant de raccorder l'adaptateur secteur à la prise électrique. Assurez-vous que l'adaptateur secteur est correctement enfiché dans la prise secteur et dans le Terminal. Un mauvais raccordement peut présenter un risque d'incendie ou de choc électrique.

- Utilisez le Terminal dans un environnement où les valeurs suivantes sont respectées :

• température ambiante : entre 5 °C et + 40 °C,

• humidité ambiante : entre 10% et 80%,

• altitude : 2000 mètres maximum (6562 ft).

- Pour éviter les courts-circuits (risque d'incendie ou d'électrocution), mettez le Terminal à l'abri de l'humidité. Ne placez pas d'objet contenant un liquide (par exemple un vase) sur l'appareil. Tout contact avec un liquide endommagerait votre Terminal et pourrait causer une panne. Si un liquide pénètre dans le Terminal, débranchez-le immédiatement de la prise secteur et prévenez votre revendeur.

- Veillez à ce qu'aucun liquide ou objet métallique ne pénètre dans le Terminal par ses fentes d'aération.

- Ne remettez pas sous tension le Terminal si celui-ci a récemment été soumis à d'importantes variations de températures.

- Débranchez le Terminal de l'adaptateur secteur avant de brancher ou de modifier le branchement des autres appareils (téléviseur, magnétoscope, etc.).

- En cas d'orage, il est conseillé de débrancher les câbles d'antenne dans le cas où vous avez une ou plusieurs têtes de réception satellite (LNB) ainsi que la prise d'alimentation. Même si le Terminal et le téléviseur sont débranchés, ils peuvent être endommagés par la foudre.

- En cas de bruit suspect au niveau de la prise de courant ou de l'adaptateur, débranchez le immédiatement de la prise de courant en prenant toutes les précautions d'usage, vous risquez un choc électrique. Prenez contact avec votre revendeur.

- Ne raccordez jamais votre Terminal sur une prise de courant desserrée, endommagée ou défectueuse, vous risquez un choc électrique.

- Ne touchez jamais l'adaptateur secteur avec des mains humides, mouillées. Vous risquez un choc électrique.

- Ne posez jamais d'objets sur le cordon secteur, ne tirez jamais dessus et ne le pliez jamais. Cela pourrait générer un risque d'incendie ou de décharge électrique. Veillez toujours à ce que le Terminal ne repose jamais sur le cordon secteur ou quel que câble que ce soit.

- Ne posez jamais d'objets, ne marchez jamais, ne roulez jamais avec un équipement roulant sur l'adaptateur secteur. Vous risquez de l'endommager et de générer un risque d'incendie ou de choc électrique.

- Assurez-vous que l'adaptateur secteur est hors de portée d'enfants ou d'animaux domestiques.

• Branchez toujours en premier le cordon de l'adaptateur secteur sur votre Terminal, puis l'adaptateur secteur sur la prise de courant. Si vous n'effectuez pas le branchement dans l'ordre indiqué, vous vous exposez à un choc électrique.
• N'essayez jamais de retirer un panneau ou un capot fixé. N'essayez jamais de démonter l'appareil. Le Terminal contient des circuits haute tension. Tout contact avec ces circuits peut entraîner un risque de décharge électrique avec des conséquences extrêmement graves. Faites exécuter toutes les interventions de réparation et maintenance par un technicien qualifié.
• Seul un personnel agréé par le fabricant peut intervenir sur le Terminal. Le non-respect des mesures de sécurité peut entraîner une perte de garantie.
• Faites appel à un installateur spécialisé si vous souhaitez raccorder les appareils à l'aide de cordons autres que ceux fournis avec l'équipement.

Piles

Les piles/batteries peuvent facilement être avalées par les enfants en bas âge. Ne laissez donc pas la télécommande sans surveillance.

Les piles ne doivent pas être exposées à une chaleur excessive telle que celle du soleil, d'un feu ou d'origine similaire.

Pour ne pas endommager la télécommande, utilisez uniquement des piles identiques ou de type équivalent. Les piles fournies ne sont pas rechargeables.

Interférences

Ne placez pas le Terminal à proximité d'appareils susceptibles de provoquer des interférences électromagnétiques (par exemple des haut-parleurs). Cela peut perturber le fonctionnement du Terminal et provoquer une perturbation de l'image et du son.

Entretien du Terminal

Nettoyez votre Terminal avec un chiffon doux et non pelucheux. N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pourraient endommager la surface du Terminal.

Démarrage rapide

Votre Terminal est configuré pour consommer le moins d'énergie possible. Quand vous éteignez votre Terminal, il rentre dans une veille profonde. Par contre quand vous mettez en route le Terminal, il est disponible qu'après un laps de temps plus long dû au chargement de tous les services.

Si vous voulez réduire ce temps de mise en route, reportez-vous au paragraphe Démarrage rapide, page 23.

2 Le contenu de votre emballage

Votre nouvel équipement inclut :

Terminal de réception Haute Définition

Télécommande avec 2 piles R03-AAA

Bloc d'alimentation équipé d'un cordon

Câble adaptateur Jack vers 3 RCA femelles

Carte contrôle d'accès FRANSAT et sa documentation

Brochure

Ce livret utilisateur

Face avant du Terminal

I Lecteur de carte FRANSAT
2 Port USB : utilisé pour la fonction PVR (Enregistrement et Timeshift) et pour la maintenance
3 Afficheur numérique Affiche l'heure lorsque le Terminal est en mode veille. Affiche le numéro du programme lorsque le Terminal est allumé. Affiche REC lorsque le Terminal enregistre un programme. Affiche PLAY lorsque le Terminal est en mode lecture.

4 Voyant d'état du Terminal : Rouge: le Terminal est en veille. Vert le Terminal est en fonctionnement. Vert clignotant : le Terminal est en cours d'enregistrement.

5 Changer de chaîne (P-)
6 Allumer/Mettre en veille le Terminal
7 Changer de chaîne (P+)

Face arrière du Terminal

8 Entrée antenne satellite
9 Prise audio/vidéo numérique HDMI®
10 Prise Péritel (vers téléviseur standard)
II Prise audio (vers équipement home cinéma avec adaptateur) - sortie audio numérique (SPDIF), prise de couleur noire - analogique (stéréo), prises de couleur rouge et blanche
12 Prise d'alimentation électrique

Télécommande

I Allumer / Mettre en veille le Terminal
2 Accéder aux chaînes / Saisir des chiffres, caractères
3 Accéder au guide électronique des programmes
4 Couper / Rétablir le volume
5 Augmenter / Diminuer le volume
6 Accéder aux menus
7 Se déplacer dans une page, un menu
8 Valider une option Afficher la liste des chaînes
9 Revenir sur la chaîne ou l'écran précédent
10 Sélectionner les sous-titres et/ou langue (si disponible)
II Afficher les informations sur un programme
12 Changer de chaîne
13 Changer le format de l'image
14 Accéder à des choix contextuels (touches de couleur)
15 Quitter un menu
16 Accéder au mode Télétexte (si diffusé)
17 Index précédent / Retour rapide / Avance rapide / Index suivant
18 Arrêter la lecture ou l'enregistrement en cours / Lecture / Mettre en pause (accéder au contrôle du direct)
19 Lancer un enregistrement spontané

Note

Les touches non documentées ne sont pas utilisées dans ce produit.

Piles

La télécommande nécessite deux piles R03-AAA pour son fonctionnement. Lors de l'installation des piles, veuillez respecter la polarité indiquée dans le logement. Les piles fournies ne sont pas rechargeables.

3 Connexion

Avant de commencer la mise en service de votre Terminal Haute Définition, vérifiez que :

• vous avez les éléments présentés dans le paragraphe Le contenu de votre emballage, page 7,
• les équipements que vous allez relier à votre Terminal sont hors tension et déconnectés du secteur.

Raccorder l'antenne satellite

Pour recevoir les chaînes de la télévision numérique terrestre disponibles par satellite avec le service FRANSAT, vous devez utiliser une antenne parabolique (60 cm au minimum), équipée d'une tête universelle LNB et orientée sur le satellite Eutelsat à 5° Ouest

Votre revendeur / installateur vous conseillera sur l'installation et le pointage de votre parabole.

Branchez l'extrémité du câble coaxial, muni d'une fiche F, à la prise SAT du Terminal. N'utilisez pas d'outil pour visser la fiche F.

En règle générale votre parabole doit être alimentée par le Terminal, assurez-vous que dans le menu INSTALLATION -> Recherche des chaînes -> Antenne -> Alimentation LNB le paramètre est sur Oui. En cas de besoin, placez le paramètre sur Non..

Raccorder un téléviseur équipé d'une prise HDMI

Pour bénéficier d'une image de qualité Haute Définition (HD) pour les programmes diffusés en haute définition uniquement, utilisez un cordon HDMI non fourni entre une prise HDMI de votre Terminal et une des prises HDMI de votre téléviseur.

Note

Si votre téléviseur est muni d'une prise DVI uniquement, vous devez relier la prise HDMI de votre Terminal de réception à la prise DVI du téléviseur (câble HDMI-DVI ou adaptateur HDMI-DVI non fourni). Vous devrez alors raccorder la sortie audio Hi-Fi de votre Terminal de réception à l'entrée audio associée au connecteur DVI de votre téléviseur (cordon non fourni).

Pour raccorder d'autres appareils (amplificateur home cinema), reportez-vous aux pages suivantes.

2 Branchez le bloc alimentation à la prise d'alimentation 12 V située à l'arrière de votre appareil.
3 Branchez l'autre extrémité du bloc alimentation à une prise de courant proche de l'appareil et facile d'accès.

Raccorder un téléviseur standard équipé d'une prise Péritel

Utilisez un câble Péritel (non fourni) entre la prise Péritel TV du Terminal et la prise Péritel à l'arrière de votre téléviseur. Pour raccorder d'autres appareils (amplificateur home cinema), reportez-vous aux pages suivantes.

Note

La prise Péritel de votre Terminal est dédiée à la connexion d'un téléviseur, et non d'un magnétoscope.

2 Branchez le bloc alimentation à la prise d'alimentation 12 V située à l'arrière de votre appareil.
3 Branchez l'autre extrémité du bloc alimentation à une prise de courant proche de l'appareil et facile d'accès.

Raccorder un amplificateur équipé d'une prise HDMI

Assurez-vous que votre amplificateur possède deux prises HDMI, l'une en entrée (IN) l'autre en sortie (OUT).

I Prenez un câble HDMI non fourni et enfichez l'une des extrémités sur la prise HDMI de votre Terminal.
2 Enfichez l'autre extrémité sur une prise HDMI IN de votre amplificateur.
3 Prenez un autre câble HDMI (non fourni) et enfichez l'une des extrémités sur la prise HDMI OUT de votre amplificateur.

4 Enfichez l'autre extrémité sur une prise HDMI de votre téléviseur.

Raccorder un amplificateur équipé d'une prise audio numérique S/PDIF

La connexion de votre Terminal de réception Haute Définition à un amplificateur "Home Cinéma" vous offre un son surround de qualité cinématographique, particulièrement lorsque vous regardez des programmes de haute qualité tels que des films ou une émission de sport.

Ce raccordement est aisé et se fait en reliant au moyen d'un câble coaxial (non fourni) et du câble adaptateur jack vers RCA (fourni) la sortie audio numérique de votre Terminal de réception à l'entrée son numérique de votre amplificateur.

Dolby® Digital Plus est une des dernières innovations de Dolby Laboratories en matière de son numérique de haute qualité.

Compatible avec les systèmes Dolby Digital existants, il répond aux attentes des spectateurs les plus exigeants, tout en étant adapté aux modes les plus récents de diffusion de contenus, incluant, par exemple, les programmes en Haute Définition.

I Prenez le câble coaxial audio numérique (non fourni) et connectez-le à la fiche noire de l'adaptateur jack vers RCA (fourni), puis enfichez la prise jack de l'adaptateur sur la prise audio numérique AUDIO de votre Terminal.
2 Enfichez l'autre extrémité sur une prise coaxiale audio numérique de votre amplificateur.

Veillez à configurer la sortie audio sur Dolby Digital dans le menu de réglages du Terminal (voir Configuration audio, page 22).

Raccorder un amplificateur équipé de prises audio gauche/droite (chaîne Hi-Fi)

Pour bénéficier du son stéréo de qualité laser, il vous suffit de raccorder l'entrée auxiliaire de votre chaîne Hi-Fi à la sortie audio du Terminal en utilisant le câble adaptateur foumi et d'un câble coaxial audio (non foumi).

Prenez un câble coaxial audio (non foumi) et repérez les fiches Gauche (L/blanc) et Droite (R/rouge), enfichez les sur l'adaptateur jack vers RCA en respectant les couleurs.
2 Prenez l'autre extrémité du câble et enfichez les fiches Gauche (L/blanc) et Droite (R/rouge) sur les prises audio de votre amplificateur en respectant toujours les couleurs.
3 Puis enfichez la prise jack de l'adaptateur sur la prise audio numérique AUDIO de votre Terminal.

Raccorder un périphérique de stockage USB

En connectant une clé USB ou un disque dur externe, vous aurez accès à des fonctionnalités additionnelles du Terminal.

Connectez le périphérique de stockage USB dans son port, sans forcer et en respectant le sens d'insertion.

Pour plus d'information sur l'utilisation d'un périphérique USB et des fonctions accessibles, reportez-vous à la section Périphérique USB, page 17.

Si vous souhaitez Retirer votre périphérique de stockage USB, arrêtez tout d'abord toute opération de lecture ou d'écriture, puis utilisez le menu dédié pour déconnecter en toute sécurité votre périphérique de stockage USB (voir Ejecter le périphérique, page 19).

Note

Attention, si vous retirez votre périphérique de stockage USB sans utiliser le menu dédié vous risquez de perdre des données ou d'endommager votre périphérique de stockage.

Note

Veuillez noter que :

• seuls les périphériques de stockage USB d'une capacité supérieure ou égale à 8 Go sont supportés par le Terminal,
• après son insertion dans le port USB du Terminal, la reconnaissance du périphérique de stockage USB peut durer un certain délai, n'interrompez pas et patientez jusqu'à ce que le Terminal vous redonne la main et que le menu PVR apparaisse.

En cas de formatage du périphérique de stockage toutes les données présentes sur le périphérique seront perdues.

4 Première installation

Important

Pour répondre à la politique de moralité du CSA, votre Terminal est protégé par deux codes, l'un appelé Code parental et le second Code carte à puce.

• Le code parental vous sera demandé pour visualiser les programmes réservés aux -10 ans, -12 ans, -16 ans et - 18 ans en fonction du niveau de protection choisi. Et c'est vous qui le saisirez lors de l'installation du Terminal
• Le code de la carte à puce vous permettra de visualiser les programmes réservés au plus de 18 ans. Il est déjà présent sur votre carte à puce fourni avec votre Terminal. Pour l'obtenir, contactez les services de FRANSAT, vous trouverez les coordonnées sur le document «Conditions générales d'utilisation» fourni avec votre carte à puce.

Vérifiez que le Terminal est correctement branché au téléviseur et à la parabole, et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite.

Note

Par défaut, votre Terminal est configuré pour recevoir le Bouquet FRANSAT HD.

Insérez la carte d'accès FRANSAT fourmie avec votre Terminal dans le lecteur de carte situé sur le côté, puce orientée vers le haut et vers le Terminal.

2 Allumez votre téléviseur puis votre Terminal en appuyant sur le bouton Marche/Arrêt ⏻ situé en face avant ou sur la touche Marche/Arrêt ⏻ de la télécommande.

Après un temps d'attente, un écran de bienvenue apparaît sur votre téléviseur.

Si ce n'est pas le cas au bout de 60 secondes environ, basculez entre les entrées de votre téléviseur (HDMI ou Péritel) jusqu'à l'apparition de l'écran de bienvenue.

3 La langue d'affichage des menus par défaut est le Français. Vous pouvez choisir l'Anglais comme autre langue. Pour cela, utilisez les touches ◀ et ▶ pour changer la langue. Appuyez sur la touche OK pour continuer.

4 L'écran du paramétrage de l'antenne apparaît, avec les touches ◀ et ▶, sélectionnez :

- le type d'installation est réglé par défaut sur Automatique.

Sélectionnez Manuelle si vous avez un abonnement différent du bouquet FRANSAT HD.

- en fonction des équipements raccordés à votre Terminal, choisissez le type de sortie audio désirée Stéréo ou Dolby Digital ainsi que la résolution vidéo HDMI souhaitée 16/9 ou 4/3.

Vous pouvez obtenir la qualité du signal reçu sur votre parabole, appuyez sur la touche JAUNE et sur cet même écran le transpondeur utilisé, appuyez la touche ROUGE.

5 Si vous ne connaissez pas les valeurs des caractéristiques demandées, ne changez aucune donnée. Appuyez sur la touche OK pour continuer.

6 Votre Terminal recherche les chaînes depuis les critères validés précédemment.

La barre de progression vous informe de l'évolution de la recherche. Le nombre des chaînes de télévision et de radio trouvées s'affiche à l'écran.

En cas d'échec de l'installation des chaînes, Reportez-vous à la section Recherche des chaînes, page 21 pour effectuer une installation manuelle.

Appuyez sur la touche OK pour sauvegarder les chaînes trouvées continuer.

7 Votre Terminal gère les chaînes régionales.

Ce réglage vous permet de spécifier le décrochage régional pour toutes les chaînes concernées, à commencer par "France 3".

Sélectionnez à l'aide des touches ◀ et ▶ la région de votre choix, puis appuyez sur la touche OK pour confirmer.

Par la suite, lorsque vous regarderez France 3 et qu'une émission régionale commencera, le Terminal diffusera automatiquement la chaîne régionale que vous avez définie.

Note

Dans le cas où aucun service n'est disponible, l'information "Aucun service France 3 régional" s'affiche.

8 Suite à une installation manuelle et en fonction de votre bouquet auprès duquel vous êtes abonné, utilisez la touche ▼ pour vous placez sur le menu Bouquet par défaut, à l'aide des touches ◀, ► sélectionnez votre bouquet (par exemple : BIS TV, etc..).

9 Appuyez sur la touche OK pour confirmer.

10 La création du Code parental est obligatoire pour valider la mise en service du Terminal.

Pour cela, saisissez à l'aide de la télécommande un Code parental à 4 chiffres et appuyez sur la touche OK pour continuer.

Saisissez de nouveau le Code parental afin de le confirmer et appuyez sur la touche OK pour continuer.

Activez le code parental en sélectionnant OUI au niveau du paramètre Code parental. Dans ce cas, vous avez la possibilité de verrouiller les programmes déconseillés aux moins de 10, 12, 16 ou 18 ans. Sélectionnez à l'aide des touches ◀, ▶ l'âge souhaité, puis appuyez sur la touche OK pour confirmer.

Pour accéder aux programmes déconseillés au moins de 18 ans, vous devrez rentrer le code parental et le code de la carte à puce.

Note

"0000" ne peut pas être utilisé comme Code parental.

Le Code parental vous sera demandé dans les fonctions suivantes :

• le verrouillage de programmes (lorsque le niveau moral d'un programme ou de la chaîne est supérieur à l'âge que vous avez défini), voir page 22,
  • la Réinitialisation du Terminal, voir page 22.

Important

Ce code ne modifie pas le code carte à puce. Le code de la carte à puce peut-être modifié depuis le menu Abonnement ->

Changement code carte à puce.

Reportez-vous à la section Changer votre code parental, page 22 pour d'éventuelles modifications.

Vous pouvez désormais utiliser votre Terminal et profiter des chaînes de la TNT diffusées par les services FRANSAT.

Important

La carte FRANSAT doit toujours être insérée (puce vers le haut) dans le Terminal de réception pour regarder les programmes.

Vous trouverez sur le site http://www.fransat.tv toutes les informations utiles sur le service FRANSAT ainsi que de nombreuses informations sur la TNT par satellite.

Pour paramétrer votre Terminal selon vos besoins, Reportez-vous à la section Menu de réglages, page 20.

5 Utilisation quotidienne

Regarder la télévision

Choisir une chaîne de télévision

Avec les touches PROG+ et PROG-, ou les touches 0 à 9

Appuyez sur les touches PROG+ ou PROG- pour changer de chaîne ou entrez son numéro sur les touches du pavé numérique de la télécommande pour accéder directement à la chaîne désirée.

Vous pouvez revenir sur la chaîne précédemment vue en appuyant sur la touche Back Ⓤ.

Depuis la liste des chaînes

Appuyez sur OK pour afficher la liste des chaînes.

Utilisez les touches ◀, ▶, ▲ et ▼ pour parcourir la liste.

Pour regarder une chaîne, sélectionnez-la puis appuyez sur OK.

La touche Verte vous permet de changer de bouquet.

Vous pouvez également utiliser la touche Exit Ⓧ pour quitter la liste sans changer de chaîne.

Ajuster le volume audio

Volume : vous pouvez régler le volume avec les touches VOL+ ou VOL-

Mode muet : le son se coupe si vous appuyez sur la touche

Mute Ⓧ. Le son revient si vous appuyez à nouveau sur cette même touche ou si vous appuyez sur les touches VOL+ ou VOL-.

Note

Ces opérations n'ont pas d'effet sur les sorties audio S/PDIF et HDMI si elles sont configurées sur Dolby Digital dans le menu de réglage Configuration audio, page 22.

Bandeau d'information programme

Lorsque vous passez d'une chaîne à l'autre, le bandeau d'information de programme s'affiche automatiquement.

Vous pouvez afficher de nouveau ce bandeau d'information en appuyant sur la touche Infos ⓘ.

A Numéro et nom de chaîne

B Nom du bouquet en cours

C Informations disponibles du programme en cours

D Heure courante

E Niveau contrôle parental

F Nom du programme

G Heure de début du programme

H Temps écoulé

I Heure de fin du programme

Appuyez sur ▲ et ▼ pour voir les informations sur la chaîne suivante / précédente.

Utilisez ▶ pour voir les informations sur le programme suivant.

Pour regarder une chaîne sélectionnée, appuyez sur OK.

Note

La disponibilité et l'exactitude des informations affichées ne dépendent pas de votre Terminal, celles-ci sont diffusées par les chaînes.

Informations détaillées sur les programmes.

Si vous désirez obtenir plus d'informations sur le programme en cours et le suivant, appuyez deux fois sur Infos i pendant que vous regardez un programme afin d'afficher le bandeau d'informations détaillées. Le résumé du programme en cours s'affiche accompagné éventuellement des informations suivantes :

Icône	Signification
[S76H]	Diffusion du programme en Audiodescription
	Diffusion du programme en stéréo
	Voie audio Dolby Digital disponible
	Voie audio Dolby Digital Plus disponible
	Télétexte disponible pour ce programme
	Sous-titre disponible pour ce programme
	Sous-titre et information disponibles au public mal-entendant pour ce programme.

Appuyez de nouveau sur Infos ⓘ ou Exit Ⓧ pour masquer le bandeau d'informations détaillées.

Choisir temporairement la langue audio et des sous-titres

Lorsqu'une chaîne diffuse plusieurs langues pour l'audio et/ou les sous-titres, vous pouvez choisir temporairement la langue audio, ainsi que celle des sous-titres. A partir du menu Langue audio, vous pouvez aussi activer l'audio description lorsque l'option est disponible.

Note

Les choix sont valables tant que vous ne changez pas de chaîne. Pour définir un réglage à appliquer par défaut, reportez-vous à la section Langues audio et sous-titres, page 22.

• Pour définir la langue audio ou activer les sous-titres, appuyez sur 📄.
• Pour sélectionner les options souhaitées, utilisez ◀, ▶, ▲ et ▼ puis appuyez sur OK pour valider.

Choisir une chaîne de radio

Les chaînes Radio sont placées à la fin de la liste des chaînes.

Utilisez les touches ▲ et ▼ pour y accéder. parcourir la liste des chaînes radio.

Pour écouter une chaîne, sélectionnez-la puis appuyez sur OK

Télétexte

Si la chaîne que vous regardez propose un service Télétexte, vous pouvez y accéder en appuyant sur la touche Text ☐ de votre télécommande.

Pour accéder aux pages Télétexte, servez-vous des touches numériques de la télécommande, des touches de couleur ou des touches PROG+ ou PROG-.

Pour quitter le mode Télétexte, appuyez sur Exit Ⓧ ou deux fois sur Text Ⓞ.

Guide électronique des programmes

Le guide électronique des programmes propose des informations sur les programmes de toutes les chaînes (ce service dépend des informations diffusées par les chaînes). Selon les chaînes, ces informations peuvent couvrir les 8 jours à venir.

Appuyez sur la touche Guide ☐ de la télécommande pour accéder au guide électronique des programmes. Vous pouvez également y accéder en appuyant sur Menu Ⓗ, puis en sélectionnant

TÉLÉVISION avec ◀ ou ▶, Guide des programmes avec ▼ et en validant avec OK.

Différentes actions sont possibles :

Pour sélectionner une chaîne / un programme, utilisez les

Pour voir un programme en cours, sélectionnez la chaîne désirée et appuyez sur OK

Pour passer du mode d'affichage (Liste ou Grille) du guide des programmes, appuyez sur la touche ROUGE

Pour quitter le guide électronique des programmes, appuyez sur la touche Back Ⓞ ou Exit ✗.

Enregistrer un programme

Note

Cette fonction est uniquement accessible si un pénphérique de stockage USB ou un disque dur externe est connecté sur le port USB du Terminal (voir la section Périphérique USB, page 17).

Vous pouvez enregistrer spontanément le programme que vous regardez, pour le visionner ultérieurement.

Pour enregistrer un programme en direct, positionnez-vous sur la chaîne désirée et appuyez sur la touche ENREGISTRER Ⓞ.

Pour plus d'information sur cette fonction, reportez-vous à la section

Enregistrer un programme TV, page 17.

Utiliser le contrôle du direct (mode différé)

Note

Cette fonction est uniquement accessible si un pénphénque de stockage USB ou un disque dur externe est connecté sur le port USB du Terminal (voir la section Périphérique USB, page 17).

La fonction de "Contrôle du direct" permet de suspendre momentanément un programme pour le reprendre plusieurs minutes plus tard.

Cette fonction est activée dès lors que vous appuyez sur la touche Ⓗ. Le Terminal sauvegarde alors le programme en mémoire. Pour continuer à regarder le programme, appuyez sur le touche ▶.

Veuillez noter toutefois que cette mémoire tampon se remet à zéro dès que vous changez de chaîne.

Pour plus d'information sur cette fonction, reportez-vous à la section Utiliser le Contrôle du direct (mode Direct / mode Différé), page 18.

Lire un enregistrement

Note

Cette fonction est uniquement accessible si un périphénque de stockage USB ou un disque dur externe est connecté sur le port USB du Terminal (voir la section Périphérique USB, page 17).

Les programmes enregistrés sont accessibles depuis le menu Liste des enregistrements. Pour plus d'information, reportez-vous à la section Gérer la liste des enregistrements, page 18.

Pour accéder à la Isite des enregistrements, appuyez sur Menu Ⓜ, puis sélectionnez PVR avec ◀ ou ▶, Gestion du périphérique USB avec ▼ et validez avec OK.

Sélectionnez Liste des enregistrements avec ▼ et validez avec OK Sélectionnez l'enregistrement désiré dans la liste et appuyez sur la touche OK pour le visionner.

Si l'enregistrement est verrouiller (un cadenas apparaît), vous serez invité(e) à saisir le code parental pour pouvoir le visionner.

6 Enregistrement et Contrôle du direct

Note

Les fonctions décrites dans ce chapitre sont uniquement accessibles si un périphérique de stockage USB ou un disque dur externe est connecté sur le port USB du Terminal.

Périphérique USB

Note

Le périphérique de stockage USB connecté à votre Terminal fait office de mémoire externe de l'appareil. Ce périphérique est alors formaté pour être spécifiquement dédié au Terminal. Ainsi, les enregistrements stockés ne pourront pas être lus sur un autre appareil (par exemple PC). Il est conseillé de laisser ce périphérique connecté au Terminal.

Si vous souhaitez utiliser votre Terminal comme Magnétoscope numérique (enregistrement de programmes TV et Contrôle du direct), nous vous recommandons vivement d'utiliser un disque dur exteme équipé de son bloc secteur dédié.

Bien choisir le périphérique USB à utiliser?

En connectant un périphérique de stockage USB ou un disque dur externe, votre Terminal devient un véritable magnétoscope numérique. Vous pouvez alors utiliser la fonction de Contrôle du direct (également connue comme "Mode différé" ou "Timeshifting"). Vous pouvez surtout enregistrer spontanément vos émissions préférées sur votre périphérique USB, pour les visionner ultérieurement selon vos envies.

L'étendue des possibilités dépend bien évidemment de la capacité du périphérique connecté sur le Terminal, mais également de sa vitesse d'écriture / lecture. La fonction Magnétoscope numérique ne demandera pas autant d'espace de stockage si vous enregistrez une seule ou plusieurs émissions, de manière ponctuelle, journalière, etc.

En fonction de vos besoins d'utilisation, nous vous conseillons d'opter pour différents types de supports USB. Ceux-ci doivent dans tous les cas être certifiés «USB High Speed».

• Si vous utilisez de manière ponctuelle les fonctions d'enregistrement, une simple clé USB de 8 Go suffira.
• Si au contraire vous souhaitez enregistrer plus régulièrement et utiliser le Contrôle du direct, optez plutôt pour un périphérique de stockage d'une capacité supérieure à 8 Go.
  Enfin, si vous enregistrez périodiquement et que les enregistrements sont de taille importante (de longue durée ou en qualité optimale), nous vous recommandons vivement d'utiliser un disque dur externe jusqu'à 1 To équipé de préférence d'un bloc secteur dédié.

Pour vous donner une idée de l'espace disque requis pour 10 minutes d'enregistrement, aidez-vous des valeurs suivantes en qualité :

• SD minimale (piste audio courante) nécessite 0,3 Go,
• SD optimale (avec toutes les pistes audio) nécessite 0,6 Go,
• HD minimale (piste audio courante) nécessite 0,6 Go,
• HD optimale (avec toutes les pistes audio) nécessite 1,2 Go,

Précautions particulières

- Lors de la première insertion, le Terminal vous proposera de formater votre périphérique USB afin que vous puissiez utiliser votre Terminal comme Magnétoscope numérique. Nous vous rappelons qu'un formatage effacera de façon définitive toutes informations, données présentes sur votre périphérique USB. Pour effectuer le formatage, vous devrez saisir le code PIN du Terminal. La durée du formatage varie en fonction de la taille du périphérique USB et peut durer 20 minutes pour un disque de I To. Pour ne pas rallonger de temps de traitement et entraver l'utilisation normale du Terminal, nous vous recommandons d'attendre que le formatage soit achevé.

• Malgré nos efforts pour vous fournir un Terminal compatible avec la plupart des périphériques de stockage USB certifiés "USB High Speed", il ne nous est pas possible de tester tous les périphériques de stockage USB disponibles sur le marché, et ne pouvons donc garantir la disponibilité de l'ensemble des fonctionnalités. Par conséquent, nous vous prions de nous excuser si votre périphérique de stockage USB ne fonctionne pas de façon optimale sur le Terminal.
• Si vous devez déconnecter votre périphérique USB, veillez à toujours respecter la procédure d'éjection décrite à la section Ejecter le périphérique, page 19. Dans le cas contraire, vous risqueriez de perdre des données ou d'endommager votre périphérique de stockage.

Enregistrer un programme TV

Vous pouvez enregistrer spontanément vos émissions préférées sur votre périphérique USB, pour les visionner ultérieurement selon vos envies.

Pour enregistrer un programme en direct, positionnez-vous sur la chaîne désirée et appuyez sur la touche ENREGISTRER Ⓞ.

Vous pouvez sélectionner avec les touches ◀ et ▶ une durée d'enregistrement par pas de 15 minutes avec une durée maximale de 3 heures

Note

Vous pouvez modifier la durée d'enregistrement en appuyant de nouveau sur ENREGISTRER Ⓞ.

Note

Vous pouvez dès lors mettre en veille le Terminal : l'enregistrement s'arrêtera automatiquement à la fin du temps programmé.

Lorsque vous enregistrez en mode différé, le Terminal peut ajouter quelques secondes de vidéo au début de l'enregistrement.

Une fois qu'un enregistrement a commencé, vous ne pouvez plus vous déplacer dans la mémoire tampon du programme qui précède le début d'enregistrement.

Si le niveau moral du programme est supérieur à l'âge que vous avez défini dans vos options de verrouillage de programmes, le programme enregistré sera alors caché dans la liste des enregistrements, son accès nécessitera la saisie du Code parental (voir Accéder aux enregistrements verrouillés, page 37).

Veuillez noter qu'une fois que vous avez lancé un enregistrement, vous ne pouvez pas changer de chaîne. Vous aurez de nouveau accès aux autres chaînes une fois l'enregistrement fini.

Pour arrêter un enregistrement, appuyez sur la touche STOP ☐. Pour enregistrer un programme que vous regardez en différé (1 à 2 heures), appuyez sur la touche ENREGISTRER ☎. Le contenu de la mémoire tampon sera inclus dans l'enregistrement final.

Gérer la liste des enregistrements

Pour accéder à la liste des enregistrements, appuyez sur Menu Ⓜ, puis sélectionnez PVR avec ◀ ou ▶, Gestion du périphérique USB avec ▼ et validez avec OK

Sélectionnez Liste des enregistrements avec ▼ et validez avec OK

Lire un enregistrement

Utilisez les touches ▲ et ▼ pour sélectionner un enregistrement dans la liste, appuyez sur la touche OK pour le visionner.

Si l'enregistrement est verrouiller (un cadenas apparaît), vous serez invité(e) à saisir le code parental pour pouvoir le visionner.

En mode Lecture, les actions suivantes sont disponibles :

- utilisez les touches ⬆, ⬇ et Ⓐ pour vous déplacer dans le programme enregistré.

- Appuyez sur la touche ■ pour arrêter la lecture et revenir sur la liste des enregistrements.

Verrouiller/déverrouiller un enregistrement

Pour limiter l'accès à un enregistrement, vous pouvez le verrouiller. Ainsi, le visonnage de celui-ci sera conditionné à la saisie du code parental.

Certains enregistrements peuvent être automatiquement verrouillés lors de leur enregistrement si le niveau moral du programme est supérieur à l'âge que vous avez défini dans vos options de verrouillage de programmes.

Pour verrouiller / déverrouiller un enregistrement, procédez comme suit :

1. Utilisez les touches ▲ et ▼ pour vous positionner sur l'enregistrement voulu.
2. Appuyez sur la touche bleue.
3. Sélectionnez l'action Verrouiller / Déverrouiller et appuyez sur la touche OK

Pour verrouiller / déverrouiller plusieurs enregistrements, procédez comme suit :

1. Utilisez les touches ▲ et ▼ pour vous positionner sur l'enregistrement voulu puis appuyez sur la touche rouge pour le sélectionner, une coche verte apparaît à côté de l'enregistrement.
2. Répétez l'opération pour tous les enregistrements que vous souhaitez sélectionner. Si vous souhaitez sélectionner tous les enregistrements en une seule fois, appuyez sur la touche verte.
3. Appuyez sur la touche bleue.
4. Sélectionnez l'action Verrouiller / Déverrouiller et appuyez sur la touche OK

Note

Vous pouvez sélectionner tous les enregistrements en appuyant sur la touche verte.

Supprimer un enregistrement

Vous pouvez intervenir sur plusieurs enregistrements en même temps. Quand vous voulez manipuler plusieurs enregistrements en même temps, il est préférable de les sélectionner avant.

Pour supprimer un enregistrement, procédez comme suit :

1. Utilisez les touches ▲ et ▼ pour vous positionner sur l'enregistrement voulu.

2. Appuyez sur la touche bleue.

3. Sélectionnez l'action Supprimer et appuyez sur la touche OK
4. Saisissez votre code parental et appuyez sur la touche OK pour confirmer la suppression.

Pour supprimer plusieurs enregistrements, procédez comme suit :

1. Utilisez les touches ▲ et ▼ pour vous positionner sur l'enregistrement voulu puis appuyez sur la touche rouge pour le sélectionner, une coche verte apparaît à côté de l'enregistrement.
2. Répétez l'opération pour tous les enregistrements que vous souhaitez sélectionner.
3. Appuyez sur la touche bleue.
4. Sélectionnez l'action Supprimer et appuyez sur la touche OK
5. Saisissez votre code parental et appuyez sur la touche OK pour confirmer la suppression.

Note

Vous pouvez sélectionner tous les enregistrements en appuyant sur la touche verte.

Utiliser le Contrôle du direct (mode Direct / mode Différé)

Qu'est-ce que le Contrôle du direct

La fonction de "Contrôle du direct" (également connue sous le nom de "Mode Différé" ou "Timeshifting") permet de suspendre momentanément un programme, parce que vous êtes dérangé(e), pour le reprendre plusieurs minutes plus tard.

Ce mode d'enregistrement est rendu possible par le fait que dès que vous appuyez sur la touche ⑪, le Terminal se met à enregistrer automatiquement en continu et en arrière-plan le programme que vous êtes en train de regarder, créant ainsi une mémoire du programme disponible en cas de besoin.

Le Terminal peut ainsi garder en mémoire de 30 à 120 minutes de programme en fonction des caractéristiques du signal et de la capacité du périphérique de stockage USB. Veuillez noter toutefois que cette mémoire tampon se remet à zéro dès que vous changez de chaîne.

Pause / Play du Direct

Vous regardez un programme et vous souhaitez faire une pause sans en manquer la suite ?

Appuyez sur la touche Ⓐ.

Le bandeau d'information affiche alors le temps de décalage entre votre vision en différé du programme et le direct.

Pour reprendre le programme en cours, appuyez sur la touche ▶. Utilisez les touches ◀, ▶, ⏻ et ▶ pour vous situer dans le mode Différé.

Retour rapide

Vous pouvez vous déplacer rapidement en arrière avec la touche ⬇.

Sur le bandeau d'information, vous constaterez alors que le décalage Différé/Direct augmente. En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement.

Vous pouvez ainsi revenir jusqu'au début de la mémoire tampon (de 30 à 120 minutes à condition d'avoir regardé le programme tout ce temps, sans changer de chaîne).

Avance rapide

Vous pouvez vous déplacer rapidement en avant avec la touche 🎨. Sur le bandeau d'information, vous constaterez alors que le décalage Différé/Direct diminue.

En appuyant plusieurs fois sur cette touche, vous pouvez augmenter la vitesse de déplacement (jusqu'à 16 fois la vitesse nominale).

Si vous restez en avance rapide, vous finirez par retrouver le direct.

Stop

Vous pouvez à tout moment quitter le mode Différé et revenir au mode Direct. Pour cela, appuyez sur la touche ☐.

Gérer le périphérique USB

Formater le périphérique

Note

Le formatage supprime toutes les données présentes sur le périphérique de stockage USB connecté au Terminal (programmes TV enregistrés) et le réinitialise complètement.

Cette procédure peut vous être demandée par le Support Technique.

Utilisez ce menu uniquement si vous y êtes invité(e).

1. Pour y accéder, appuyez sur Menu Ⓜ, puis sélectionnez PVR avec ◀ ou ▶, Gestion du périphérique USB avec ▼ et validez avec OK
2. Sélectionnez Formater le périphérique avec ▼ et validez avec OK
3. Saisissez le code du Terminal puis appuyez sur OK pour confirmer.

La durée de formatage varie en fonction de la taille du périphérique de stockage et peut aller jusqu'à 20 minutes pour un disque dur de ITo.

Ejecter le périphérique

Utilisez exclusivement cette fonction pour déconnecter en toute sécurité votre périphérique de stockage USB connecté au Terminal.

1. Attendez que toute opération de lecture ou d'écriture soit terminée avant de déconnecter le périphérique.
2. Appuyez sur Menu Ⓜ, puis sélectionnez PVR avec ◀ ou ▶, Gestion du périphérique USB avec ▼ et validez avec OK
3. Sélectionnez Ejecter le périphérique avec ▼ et validez avec OK
4. Retirez le périphérique lorsque vous y êtes invité(e).

Visualiser la capacité votre périphérique de stockage

1. Appuyez sur Menu Ⓜ, puis sélectionnez PVR avec ◀ ou ▶, Gestion du périphérique USB avec ▼ et validez avec OK
2. Sélectionnez Information avec ▼ et validez avec OK
3. Les informations de votre espace libre apparaissent à l'écran.

7 Menu de réglages

Selon les équipements raccordés au Terminal, les menus des paramètres sont à votre disposition afin de configurer au mieux votre Terminal. Pour accéder aux différents réglages, procédez comme indiqué ci-après.

Appuyez sur la touche Menu Ⓜ pour accéder aux menus du Terminal.

Pour naviguer dans les différents écrans et effectuer vos réglages, utilisez les touches ◀, ▶, ▲ et ▼. Le menu sélectionné est souligné de bleu et les réglages sont bordés de bleu et la nuance du gris est plus foncée.

Appuyez sur la touche OK pour confirmer et sur la touche Exit Ⓧ pour sortir d'un écran.

Arborescence des menus

Les tableaux suivants vous présentent l'arborescence des menus et les réglages par défaut du Terminal, ceux-ci sont indiqués en gras.

Menu TELEVISION

Sous-menu(s)	Réglages par défaut
Guide des programmes

Menu INSTALLATION

Sous-menu(s)	Réglages par défaut
Recherche des chaînes
• Antenne
• Informations signal
• Recherche FRANSAT
• Installation Manuelle
• Régionalisation / Bouquet par défaut
• Recherche Mise à jour SW

Verrouillage (nécessite le code du Terminal)

• Verrouillage du terminal	Non | Oui
• Verrouillage des chaînes	Non | Oui
• Chaînes à verrouiller	Accès liste
• Contrôle parental	Non | Oui
• Verrouillage des programmes	-18 ans | -10 ans | -12 ans | -16 ans
• Changement code parental	Modifier

Réinitialisation du terminal (nécessite le code du Terminal)

Menu CONFIGURATION*

Sous-menu(s)	Réglages par défaut
Langues audio et sous-titre
• Langue audio	Français | Italien | VO | Allemand | Anglais | Espagnol
• Langue sous-titre	Aucun | Allemand | Anglais | Espagnol | Français | Italien
• Option d'accessibilité	Non | Oui

Sous-menu(s)	Réglages par défaut
Audio
Sortie Audio	Stéréo | Dolby Digital
Réglage synchronisation Audio/Vidéo	-200 ms à + 100 ms
HDMI et Péritel
Résolution vidéo HDMI	1080i | 1080p | 576p | 720p
Standard couleur HDMI	RGB | YCbCr
Commandes CEC HDMI	Non | Oui
Format TV Péritel	4/3 | AUTO | 16/9
Recadrage vidéo Péritel (si 4/3 est activé au réglage Format TV Péritel)	Letterbox | 4/3 Pan & Scan
Standard vidéo Péritel	RGB | PAL
Préférences utilisateur
Sélectionnez une langue	Français | Anglais
Durée affichage bannière information	3 s | Is à 5 s
Durée affichage bandeau volume	3 s | Is à 5 s
Mise en veille
Mise en veille automatique après	3 heures | Désactivée | 2 heures
Démarrage rapide	Désactivé | Activé
* les paramètres de configuration dépendent de la version logicielle.

Menu VIA EUTELSAT

Ecran d'informations techniques

Menu INFORMATIONS

Sous-menu(s)	Réglages par défaut
Informations viaccess
Abonnement
• Droits
• Changement code carte à puce
• Contrôle parental
Messagerie
* les paramètres de configuration dépendent de la version logicielle.

Menu PVR

Sous-menu(s)	Réglages par défaut
Liste des Enregistrements
Gestion du périphérique USB
• Ejecter le périphérique
• Formater le périphérique
• Information

Télévision

Sélectionnez le menu TELEVISION > Guide des programmes Ce menu vous permet de consulter le guide électronique des programmes (EPG). Reportez-vous au paragraphe Guide électronique des programmes, page 16 pour obtenir les explications sur l'utilisation de ce guide.

Installation

Recherche des chaînes

Configuration de l'antenne

Important

Les réglages décrits ci-après exigent des connaissances avancées sur l'installation et la configuration d'antenne parabolique. Ne modifiez pas ces paramètres si vous n'êtes pas expert dans ce domaine.

Sélectionnez le menu INSTALLATION > Recherche des chaînes > Antenne.

Les réglages suivants sont disponibles :

Réglage	Description
Type d'installation	Si vous n'avez pas besoin de préciser des données particulières, laissez la valeur sur Installation automatique.
Alimentation LNB	La valeur par défaut est Oui, si vous n'avez aucune indication contraire, laissez ce réglage tel quel.

Informations signal

Ce menu vous permet d'afficher le niveau et la qualité du signal reçu par votre antenne (ou la configuration du satellite dans le cas de têtes LNB multiples) de la chaîne regardée.

Sélectionnez le menu INSTALLATION > Recherche des chaînes > Informations signal.

Recherche des chaînes du service FRANSAT

Utilisez ce menu lorsqu'il vous manque des chaînes du bouquet FRANSAT.

Sélectionnez le menu INSTALLATION > Recherche des chaînes > Recherche FRANSAT.

La recherche est lancée automatique, en fin de recherche le nombre de chaînes trouvées est affichée à l'écran. Appuyez sur la touche OK pour enregistrer ces nouvelles chaînes ou sur la touche Back pour quitter sans enregistrer.

Installation Manuelle

Vous avez souscrit auprès de FRANSAT un autre bouquet que le bouquet proposé en standard et certaines chaînes ne sont pas présentes dans votre guide électroniques, utilisez ce menu.

Recherche les différents bouquets proposés avec votre abonnement. Sélectionnez le menu INSTALLATION > Recherche des chaînes > Installation Manuelle.

La recherche est lancée automatique, en fin de recherche le nombre de chaînes trouvées est affichée à l'écran. Appuyez sur la touche OK pour enregistrer ces nouvelles chaînes ou sur la touche Back pour quitter sans enregistrer.

Sélectionnez le bouquet par défaut avec la touche ▼ puis avec les touches ◀ et ▶ et validez par OK

Régionalisation

Sélectionnez le menu INSTALLATION > Recherche des chaînes > Régionalisation / Bouquet par défaut.

France 3 est une chaîne à caractère régionale. Selon les horaires, des émissions régionales sont diffusées en fonction de votre région.

Sélectionnez à l'aide des touches ◀ et ▶ la région de votre choix, puis appuyez sur la touche OK pour confirmer.

Choix du bouquet par défaut

Lorsque vous avez lancé une recherche manuelle des chaînes, utilisez ce menu pour changer de bouquet.

Sélectionnez le menu INSTALLATION > Recherche des chaînes > Régionalisation / Bouquet par défaut

Selon votre abonnement sélectionnez à l'aide des touches ◀ et ▶, le bouquet voulu puis appuyez sur la touche OK pour confirmer.

Recherche Mise à jour SW

Le logiciel est amené à évoluer pour vous donner encore plus de satisfaction. Votre Terminal tente de se mettre à jour à chaque sortie de veille. Utilisez cette fonction pour vérifier que votre Terminal est à la dernière version.

Sélectionnez le menu INSTALLATION > Recherche des chaînes > Recherche Mise à jour SW

Appuyez sur la touche OK pour lancer la recherche. Un écran vous présente de l'avancement de la recherche. En fin de procédure un écran vous informe que votre décodeur est à jour et vous revenez au menu précédent.

Verrouillage

Sélectionnez le menu INSTALLATION > Verrouillage

Pour accéder à ce menu Verrouillage, vous devez saisir le code parental.

Verrouillage du terminal

Sélectionnez le menu INSTALLATION > Verrouillage > Verrouillage du terminal.

Vous pouvez verrouiller complètement l'accès au Terminal par un code. Si vous choisissez Oui, vous devrez entrer votre code parental chaque fois que vous allumerez votre Terminal.

Verrouillage des chaînes

Sélectionnez le menu INSTALLATION > Verrouillage > Verrouillage des chaînes.

Vous pouvez verrouiller l'accès à certaines chaînes. Si vous activez le verrouillage des chaînes, le Code parental vous sera demandé lorsque vous accéderez à une chaîne verrouillée.

Choisissez OUI dans le champ Verrouillage des chaînes pour activer cette configuration puis sélectionnez Accès liste dans le champ

Chaînes à verrouiller et appuyez sur la touche OK

La liste des chaînes est affichée, pour verrouiller une chaîne, utilisez les touches ◀, ▶, ▲ et ▼ pour la sélectionner et appuyez sur OK pour la verrouiller (un cadenas apparaît) ou la déverrouiller.

Répétez cette opération pour verrouiller d'autres chaînes.

Une fois l'opération terminée, appuyez sur touche Exit Ⓧ pour sortir.

Contrôle parental

Sélectionnez le menu INSTALLATION > Verrouillage > Contrôle parental.

Pour activer le contrôle parental en fonction de vos critères de verrouillage, sélectionnez Oui avec les touches ◀, ▶ et appuyez sur OK pour confirmer.

Verrouillage des programmes

Sélectionnez le menu INSTALLATION > Verrouillage > Verrouillage des programmes.

Vous pouvez verrouiller l'accès à des programmes en fonction de leur niveau de moralité. Si vous activez le verrouillage des programmes, le Code parental vous sera demandé lorsque vous accéderez à une chaîne pour adultes ou lorsque le niveau moralité du programme en cours sera supérieur à l'âge que vous avez défini. Pour définir ce verrouillage, sélectionnez le niveau de moral voulu. Par exemple, sélectionnez 10 pour un contrôle maximal (tous les programmes seront verrouillés), sélectionnez 18 pour un contrôle minimal (tous les programmes seront accessibles sauf ceux pour adultes).

Changer votre code parental

Sélectionnez le menu INSTALLATION > Verrouillage > Changement du code parental.

Vous avez initialement défini le Code parental au cours de la première installation.

Ce code est utilisé et demandé pour verrouiller l'accès au Terminal, à certaines chaînes que vous avez défini, aux programmes dont le niveau de moralité est plus élevé que le niveau de moralité que vous avez défini (voir page 31).

Pour changer le Code parental :

I Saisissez avec la télécommande l'ancien code à 4 chiffres et appuyez sur la touche OK pour continuer.
2 Saisissez votre nouveau Code parental (0000 n'est pas accepté) et appuyez sur la touche OK pour continuer.
3 Saisissez une deuxième fois le nouveau Code parental et confirmez votre saisie avec la touche OK

Réinitialisation du Terminal

Important

Si vous validez ce choix, toutes les chaînes et paramètres mémorisés seront perdus.

Pour accéder à ce menu, appuyez sur la touche Menu Ⓜ. Le menu principal s'affiche.
2 Sélectionnez le menu INSTALLATION > Réinitialisation du terminal.
3 Saisissez votre Code parental et appuyez sur la touche OK
4 Pour effectuer la réinitialisation, appuyez sur la touche OK
5 Un avertissement vous informe que les chaînes et paramètres précédents seront effacés.
Pour annuler l'opération, appuyez sur la touche Back Ⓞ ou Exit Ⓧ.
Pour continuer, appuyez sur la touche OK
6 Patientez jusqu'à la fin de la réinitialisation.
7 Lorsque les réglages d'usine sont restaurés, l'écran d'installation du Terminal s'affiche.
8 Vous devez reconfigurer votre Terminal (voir Première installation, page 13).

Configuration

Langues audio et sous-titres

Certaines chaînes diffusent, à certains moments, leurs programmes en plusieurs langues ainsi que les sous-titres (par exemple : Arte HD).

Sélectionnez le menu CONFIGURATION > Langue audio et sous-titres.

Sélectionnez la langue audio et sous-titres de votre choix.

Les programmes seront diffusés dans la langue audio sélectionnée, si disponible. La langue de sous-titrage sera appliquée si disponible. En choisissant l'option d'accessibilité, vous pouvez également activer la fonction d'audio description et la fonction de sous-titrage destinée aux sourds et malentendants. Les programmes offrant ces services seront diffusés dans la langue audio principale choisie si disponible, et dans la langue principale de sous-titrage choisie si disponible.

Configuration audio

Sélectionnez le menu CONFIGURATION > Audio.

Consultez le Guide d'installation de votre équipement audio pour appliquer les paramètres requis.

Les réglages suivants sont disponibles :

Réglage	Description
Sortie Audio	Si vous avez connecté votre Terminal à votre téléviseur HD ou à un amplificateur Home Cinema via le connecteur HDMI ou SPDIF, configurez la sortie audio sur Dolby Digital et le cas échéant utilisez le réglage de synchronisation Audio/Vidéo pour caler le son avec l'image. Sinon, laissez sur Stéréo.
Réglage synchronisation Audio/Vidéo	Ajustez avec les touches ◀, ► le Réglage de la synchro audio/vidéo (par défaut la valeur est de 0 ms).

HDMI et PERITEL

Sélectionnez le menu CONFIGURATION > HDMI et Péritel.

Consultez le Guide d'installation de votre équipement vidéo pour reporter les paramètres requis.

Les réglages suivants sont disponibles :

Réglage	Description
Résolution vidéo HDMI	Utilisez l'un des paramètres suivants : selectionnez 1080i (valeur par défaut) ou 1080p. 720p si vous êtes équipé d'un téléviseur HD, selectionnez 576p si votre téléviseur est connecté au Terminal via la prise Péritel.
Standard couleur HDMI	Sélectionnez au besoin le standard de couleur HDMI le mieux adapté à votre téléviseur HD.
Commandes CEC HDMI	Lorsque ce paramètre est activé, cela permet au Terminal de communiquer avec d'autres appareils compatibles via le port HDMI en allumant le Terminal cela peut déclencher l'allumage du téléviseur.
Format TV PéritelRecadrage vidéoPéritel	Si vous connectez votre TV standard à une prise Péritel, sélectionnez le mode d'affichage 4/3, AUTO ou 16/9.Si le format de votre TV standard est 4/3, sélectionnez le mode de redimensionnement requis :Letterbox ou 4/3 Pan & Scan.
Standard vidéoPéritel	Utilisez de préférence le paramètre RGB. Si votre téléviseur est de première génération, sélectionnez le standard vidéo PAL.

Paramétrer les préférences utilisateur

Vous pouvez régler le temps d'affichage du bannière d'information qui apparaît lorsque vous changez de chaîne et du bandeau de volume qui apparaît lors du réglage du son.

• Durée d'affichage bandeau : il est possible de régler la durée d'affichage du bandeau de zapping à votre convenance entre 1 et 5 secondes.
• Durée affichage volume : il est possible de régler la durée d'affichage du témoin volume à votre convenance entre 1 et 5 secondes.

Sélectionnez le menu CONFIGURATION > Préférences utilisateur.

Sélectionnez le paramètre à modifier avec les touches ▲ ou ▼. Sélectionnez la valeur de votre choix à l'aide des touches ◀ et ▶, puis appuyez sur la touche OK pour confirmer.

Paramétrer la Mise en veille

Par défaut, votre Terminal est paramétré pour se mettre en veille automatiquement au bout de 3 heures d'inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce paramétrage.

Sélectionnez le menu CONFIGURATION > Mise en veille.

Sélectionnez à l'aide des touches ◀ et ▶ la valeur de votre choix, puis appuyez sur la touche OK pour confirmer.

Démarrage rapide

Par défaut, cette fonction est désactivée. Cette fonction permet de gagner du temps au démarrage de votre Terminal.

Par contre, si vous activez cette fonction vous utiliserez plus d'énergie que la consommation en veille mentionnée dans les caractéristiques de ce Terminal.

Sélectionnez le menu CONFIGURATION > Mise en veille.

Sélectionnez le paramètre Démarrage rapide avec la touche ▼ ou ▲.

Sélectionnez Activé à l'aide de la touche ◀ ou ▶, puis appuyez sur la touche OK pour confirmer.

Via Eutelsat

Les informations présentées dans ce menu vous seront utiles si vous devez contacter votre revendeur ou tout autre service technique.

Ce menu vous fournit les informations essentielles relatives au Terminal, ainsi qu'au logiciel associé au Terminal.

Sélectionnez le menu VIA EUTELSAT et appuyez sur OK.

Informations

Dans ce menu, les informations présentées vous sont données à titre consultatif.

Informations viaccess

Ce menu vous fournit les informations sur les valeurs d'ID utilisées pour le viaccess manu et model ainsi que l'état de la valeur CAMLock.

Sélectionnez le menu INFORMATIONS > Informations viaccess.

Abonnement

Ce menu vous permet de consulter des informations de vos droits, il permet de modifier le code de la carte à puce. Ce code n'est pas celui que vous avez saisi lors de la première installation.

Droits

Sélectionnez le menu INFORMATIONS > Abonnement > Droits Sélectionnez l'une des ligne affichée et appuyez sur OK Les droits pour l'abonnement concerné sont affiché à l'écran.

Changement code carte à puce

Important

Le code de la carte à puce vous permettra de visualiser les programmes réservés au plus de 18 ans. Il est déjà présent sur votre carte à puce fourni avec votre Terminal. Pour l'obtenir, contactez les services de FRANSAT, vous trouverez les coordonnées sur le document «Conditions générales d'utilisation» fourni avec votre carte à puce.

Sélectionnez le menu INFORMATIONS > Abonnement >

Changement code carte à puce.

Saisissez avec la télécommande le code à 4 chiffres fourni par FRANSAT et appuyez sur la touche OK pour continuer.
2 Saisissez votre nouveau Code parental (0000 n'est pas accepté) et appuyez sur la touche OK pour continuer.
3 Saisissez une deuxième fois le nouveau Code parental et confirmez votre saisie avec la touche OK

Contrôle parental

Sélectionnez le menu INFORMATIONS > Abonnement > Contrôle parental.

Laissez la valeur par défaut.

Messagerie

Sélectionnez le menu INFORMATIONS > Messagerie.

Ce menu affiche les messages provenant de l'opérateur, lorsque cela est disponible.

8 Entretien du Terminal

Mise à jour du Terminal

Le Terminal peut vous demander de télécharger le nouveau logiciel du Terminal via le satellite Eutelsat 5°W.

Note

Les mises à jour du logiciel s'effectuent lorsque le Terminal sort du mode veille. Pour vous assurer de ne manquer aucune mise à jour importante, nous vous recommandons de mettre votre Terminal en veille lorsque celui-ci n'est pas utilisé.

Vous pouvez refuser deux fois la mise à jour proposée de votre Terminal ensuite la mise à jour se fera automatique.

Un écran vous avertit lorsqu'une nouvelle version de logiciel est disponible.

Appuyez sur la touche OK pour accepter celle-ci.

Vous pouvez réaliser une mise à jour manuelle, reportez vous au paragraphe Recherche Mise à jour SW, page 21.

Important

En fonction de la qualité de votre réception, le processus de téléchargement prend jusqu'à 50 minutes. Une barre de progression évolue à l'écran.

Veillez à ne pas éteindre le Terminal durant ce processus.

Veillez à ne pas interrompre la mise à jour.

Vous ne pourrez utiliser le Terminal qu'une fois le téléchargement terminé : durant le téléchargement l'affichage indique les phases de téléchargement "01" "02" "03".

Si une erreur se produit pendant le processus de mise à jour, le Terminal affiche un code erreur sur l'afficheur de la face avant ainsi que sur votre téléviseur. Veuillez noter le code d'erreur avant de contacter note hotline.

Concernant le livret utilisateur, veuillez consulter notre site Internet www.xgem.com pour savoir si une nouvelle version est disponible.

Liste des erreurs de mise à jour possibles

Code erreur	Signification / Action
Er00	Le logiciel installé est identique à celui que vous téléchargez.La mise à jour n'est pas nécessaire.
Er02, Er05, Er10, Er11	La qualité du signal n'est pas suffisante pour télécharger correctement le logiciel. Appuyez sur la touche OK pour poursuivre le processus.Vérifiez la qualité et la puissance du signal (voirConfiguration de l'antenne, page 21).

Pour tout autre message d'erreur, contactez le Service Clients (voir page 29).

Nettoyer le Terminal

Nettoyez votre Terminal avec un chiffon propre, doux et non pelucheux.

N'employez aucun type de chiffon abrasif, de la poudre à récurer ou des dissolvants, tels que de l'alcool ou de la térébenthine, car ils pourraient endommager la surface du Terminal.

Vous pouvez utiliser...

N'utilisez pas...

• Vinaigre (mélangé avec de l'eau)
- Alcool isopropylique

• Acétone
• Alcool éthylique
• Acide éthylique
• Ammoniaqué
• Chlorure de méthyle

Important

N'ouvrez jamais le capot du Terminal, cela peut être dangereux. Ne démontez pas le Terminal.

En cas de problème avec votre Terminal, référez-vous au tableau suivant pour résoudre un éventuel dysfonctionnement.

Symptôme	Cause(s) possible(s)	Action
		Support
La LED de la face avant ne s'allume pas.	Le cordon d'alimentation n'est pas branché.Le Terminal est hors tension.	Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur.
Erreur carte ou aucune chaîne trouvée.	Le Terminal ne peut pas lire la carte à puce.	Vérifiez que la carte à puce est correctement insérée dans le Terminal,puce orientée vers le haut
La télécommande ne fonctionne pas.	Il n'y a pas de piles dans la télécommande, ou les piles sont vides ou mal insérées.	Dirigez la télécommande vers le Terminal.Vérifiez l'état des piles :• elles doivent être correctement insérées dans la télécommande,• si elles sont vides, remplacez-les.
Aucune réponse du Terminal aux actions de la télécommande ou des boutons du panneau avant.	Absence de communication avec le Terminal.	Si le Terminal ne se coupe pas, débranchez le cordon d'alimentation, patientez 1 minute, puis rebranchez le cordon.
		Connexion / Réception
Image immobile ou problème de réception	Problème de connexion et/ou d'antenne.	Vérifiez l'antenne et relancez une recherche de programmes (voirInstallation, page 21).Assurez-vous que votre antenne est adaptée à la réception numérique.
Le Terminal ne trouve pas de chaîne	Problème de réception.	Vérifiez que vous êtes dans une zone de réception.Réorientez votre antenne (voirConfiguration de l'antenne, page 21).Vérifiez que la carte à puce est correctement insérée dans le Terminal,puce orientée vers le haut
Pas de son	Erreur de branchement du cordon Péritel entre la sortie TV et le téléviseur.Erreur de branchement du câble HDMI.Audio coupé.Téléviseur hors tension.	Branchez correctement le cordon Péritel du Terminal au téléviseur.Si le son est diffusé via un câble HDMI, vérifiez que celui-ci est correctement connecté.Appuyez sur la toucheMUTEAllumez le téléviseur.
Pas d'image	Le Terminal ne reçoit pas de signal.Erreur de réglage des sorties numériques HDMI/SPDIF.Valeurs incorrectes pour certains paramètres du tuner.Mauvaise orientation de la parabole.	Vérifiez le câble d'antenne. Remplacez-le ou resserrez sa connexion au Terminal.Si l'amplificateur est connecté à l'aide d'une prise AUDIO NUMÉRIQUE ou d'une prise HDMI, vérifiez que les sorties numériques HDMI/SPDIF sont réglées sur Dolby Digital (voirConfiguration audio, page 22).Dans le menuINSTALLATION -> RECHERCHE DES CHAÎNES, réglez correctement les valeurs des paramètres LNB et Transpondeur (voir page 21).Vérifiez la puissance du signal et orientez correctement la parabole (voir page 21).
Il manque des informations dans le guide électronique des programmes pour tout ou partie des chaînes.	Absence de prise en charge des programmes pour ces chaînes.	Certaines chaînes ne diffusent pas d'information sur leurs programmes.
Le téléviseur ne bascule pas sur le Terminal quand celui-ci sort du mode veille.	Défaut de Péritel ou le mode CEC n'est pas activé.	Vérifiez que votre téléviseur est bien relié à la prise Péritel TV (voirRaccorder un téléviseur standard équipé d'une prise Péritel, page 10).Si besoin sélectionnez l'entrée Péritel directement sur votre téléviseur.Lorsque le téléviseur est connecté au terminal via le port HDMI, vérifiez si le paramètre CEC est bien activé.
Pas de son sur certaines chaînes quand le modeHOME CINEMAest sélectionné.	Défaut d'amplificateur HOME CINEMA.	Vérifiez que vous êtes bien raccordé à un amplificateurHOME CINEMApar la liaison numérique (voirRaccorder un amplificateur équipé d'une prise HDMI, page 10).
Mon périphérique USB n'est pas détecté par le Terminal.	Mauvais branchement du port USB ou périphérique non formaté.	Assurez-vous que le périphérique USB est correctement branché sur le port USB.Débranchez et rebranchez le périphérique USB sur le Terminal.Vérifiez la compatibilité de votre périphérique USB (voirSpécifications, page 30).
		Image / Lecture
Enregistrements erratiques	Vitesse en écriture insuffisante	Assurez-vous que votre périphérique USB de stockage est certifié USB High Speed. Dans le cas contraire, éjecter le périphérique comme indiqué page 19 et procurez-vous un périphérique compatible.
La vidéo n'est pas diffusée en haute résolution.	Réglage de la résolution à comiger.	Assurez-vous que la résolution vidéo HDMI est correctement réglée (voirHDMI et PERITEL, page 22).
Une bande noire s'affiche autour de l'écran.	Format de l'écran non ajusté.	Ajustez le réglage du format avec la toucheFORMAT Ⓤ.
Tout ou partie d'un enregistrement a été perdu.	Une coupure de courant s'est produite ou le cordon d'alimentation a été débranché du secteur pendant l'enregistrement.	Le périphérique de stockage USB peut être irrécupérable et peut devenir inutilisable.

ATTENTION

Ces Termes et conditions sont valables exclusivement en France Métropolitaine Afin de faire exercer la garantie, vous devez contacter votre revendeur spécialisé ou la Hotline au numéro 01 70 48 04 84.

Une preuve d'achat vous sera demandée.

En cas de dysfonctionnement, le distributeur ou la Hotline vous conseillera sur la procédure à suivre.

La procédure à suivre est la suivante :

Le matériel neuf est garanti (pièces et main d'œuvre) ¹ par le fabricant, dans les conditions et selon les modalités ci-après, contre tous les défauts de fabrication pendant une période de 24 mois à compter de la date d'achat du matériel, preuve d'achat faisant foi (pour les accessoires neufs (cordons, télécommande, etc.): 6 mois à compter de la date d'achat). Nous vous recommandons donc de garder très précieusement votre facture d'achat ou ticket de caisse comme preuve de date d'achat.
2 Les matériels ayant fait l'objet d'une réparation pendant la période de garantie visée ci-dessus sont garantis (pièces et main d'œuvre) par le fabricant jusqu'à la dernière de ces deux dates: expiration de la durée de garantie visée ci-dessus ou trois (3) mois à compter de l'intervention du fabricant. Cette garantie s'applique pour autant que le matériel ait été utilisé dans les conditions normales et conformément à sa destination.
3 Pendant cette période de garantie de 24 mois, le terminal défectueux sera réparé gratuitement. Le client devra néanmoins retourner, à ses frais (transport + assurance), le matériel défectueux dans un emballage adéquat avec l'ensemble des accessoires d'origine (les matériels endommagés durant le transport ne sont pas pris en charge au titre de la garantie) à l'un de nos Centres de Réparation Agréés dont l'adresse vous sera communiquée en appelant notre Centre d'appels au 01 70 48 04 84.

Au titre de cette garantie, votre matériel sera réparé ou échangé (au seul choix du fabricant) et renvoyé à votre adresse en France, gratuitement.

Aucun matériel de prêt ne sera fourni pendant le délai de réparation. Avant d'expédier votre matériel au Centre de Réparation Agréé, n'oubliez pas de :

• joindre au matériel toutes vos coordonnées (nom, adresse, et numéro de téléphone),
• vous assurer que tous les accessoires sont inclus avec le matériel, si possible dans l'emballage d'origine,
• joindre également une copie de la preuve d'achat de votre matériel ou de la carte de garantie dûment datée et complétée, lors de l'achat, par votre vendeur.

Le matériel bénéficie, en tout état de cause, de la garantie légale contre les conséquences des défauts ou vices cachés conformément aux articles 1641 et suivants du Code Civil. Les droits légaux dont bénéficient les consommateurs au titre de dispositions légales impératives restent en vigueur et ne sont en aucun cas affectés par la présente garantie.

Sont exclus de la garantie :

Les pannes ou les dysfonctionnements dus :

• Au non respect des consignes d'installations et d'utilisation, ou
• A une cause extérieur au matériel (choc, foudre, incendie, vandalisme, malveillance, dégâts des eaux de toute nature, contacts avec des liquides divers ou tout agent nuisible, tension électrique non appropriée...), ou
• A des modifications du matériel effectuées sans accord écrit du fabricant, ou
• A des défauts d'entretien courant, tel que décrit dans la documentation remise avec le matériel, de surveillance ou de soins, ou
• Aux mauvaises conditions de stockage, ou d'environnement du matériel (notamment celles liées aux conditions de température et d'hygrométrie, effets de variations de tensions électriques, parasites provenant du réseau électrique ou de la terre), ou encore
• A une réparation, une intervention (ouvertures ou tentatives d'ouverture du matériel) ou un entretien effectué par des personnes non agréées par le fabricant.

2 Les détériorations consécutives à une insuffisance d'emballage et / ou à un mauvais conditionnement du matériel réexpédié au Centre de Réparation Agréé.
3 L'usure normale du matériel ainsi que l'usure des accessoires.
4 La fourniture de nouvelles versions logicielles.
5 Les travaux d'exploitation courante : livraison, mise en place ou échange d'accessoires...
6 Les interventions sur un matériel ou des logiciels modifiés ou ajoutés sans l'accord du fabricant.
7 Les dérangements consécutifs à l'utilisation de produits ou accessoires non compatibles avec le matériel.
8 Les matériels retoumés au Centre de Réparation Agréé sans l'accord préalable du Centre d'Appels.

Dans le cas d'exclusion de garantie ci-dessus ainsi qu'à l'expiration de la période de garantie de 24 mois (3 mois pour les accessoires), les frais de réparation et de port (aller et retour) du matériel feront l'objet d'un devis établi par le fabricant et devront être réglés avant tout retour de matériel au Centre de Réparation Agréé.

ATTENTION :

Les pièces défectueuses échangées deviendront la propriété du fabricant.
2 Sous réserve des dispositions légales impératives, le fabricant n'assure aucune garantie, explicite ou implicite, autre que celle expressément prévue ci-dessus. Notamment, le fabricant ne prend aucun engagement et ne consent aucune garantie sur la qualité ou la performance du matériel pour quelque usage particulier que ce soit. La responsabilité du fabricant, qu'elle qu'en soit la cause, est limitée au prix payé par le Client pour le matériel. En aucun cas, le fabricant ne répondra des dommages moraux et/ou immatériels et/ou indirects (en ce compris notamment perte de commandes, perte de bénéfices, perte de données, manque à gagner, atteinte à l'image, interruption de service ou tout autre préjudice financier ou commercial, au titre ou non de la garantie).

Les dispositions ci-dessus sont applicables uniquement en France. Dans le cas où l'une de ces dispositions serait, en tout ou partie, contraire à une règle impérative de droit dont pourraient bénéficier les consommateurs au titre de la législation française, cette disposition ne leur serait pas applicable, toutes les autres dispositions restant valables par ailleurs.

11 Environnement

La préservation de l'environnement est une préoccupation essentielle de Philips. Philips a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

Signification des logos présents sur le produit et l'emballage

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu'ils appartiennent à la famille des équipements électriques et électroniques. Ces produits sont soumis à la collecte sélective et ne doivent donc pas être jetés avec les déchets non-triés.

La présence de ce logo signifie que l'emballage est recyclable et ne doit donc pas être jeté avec les déchets non-triés.

La présence de ce logo (point vert) signifie qu'une cotisation est versée à un organisme national agréé pour améliorer la récupération et le recyclage des emballages.

La présence de ce logo sur les éléments plastiques signifie qu'ils sont recyclables et qu'ils ne doivent pas être jetés avec les déchets non-triés.

La présence de ce logo signifie que certaines parties du produit font l'objet d'une filière de récupération des déchets et qu'elles ne doivent pas être jetées avec les déchets non-triés.

Recyclage et élimination du produit

Pour faciliter le recyclage, respectez les règles de tri mises en place pour les déchets d'emballages.

Si votre produit contient des piles/batteries, elles ne doivent en aucun cas être jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés.

La réglementation européenne exige que les produits appartenant à la famille des équipements électriques et électroniques (☒) soient déposés :

• dans les points de collecte mis à votre disposition localement (déchetteries, collecte sélective, etc.),
• dans les points de distribution en cas d'achat d'un équipement équivalent (système de reprise gratuite prévu).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'équipement électriques et électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE)

Dans un contexte fort de développement durable, la préoccupation majeure est la réduction des déchets à éliminer par le biais de la réutilisation, le recyclage, le compostage et la revalorisation énergétique.

En vue de se conformer à cette directive, qui s'applique aux EEEs vendus après le 13/08/2005, votre Terminal sera repris gratuitement et recyclés par le distributeur, dans la limite de la quantité et pour un type équivalent acquis auprès de ce distributeur. Les appareils qui contiennent des substances potentiellement dangereuses pour la santé humaine et l'environnement seront recyclés.

Directive européenne relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS)

Votre Terminal ainsi que les piles/batteries fournies sont conformes aux exigences de la directive relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Afin de garantir la sécurité et la santé du personnel des centres de recyclage, le produit et ses accessoires ne contiennent pas de substances dangereuses telles du plomb, du mercure ou du cadmium. Les piles/batteries de la télécommande peuvent facilement être retirées.

Note

Les piles/batteries ne doivent en aucun cas être jetées dans la nature ou avec les déchets non-triés, mais dans les points de collecte désignés.

Consommation électrique du Terminal

Afin de réduire la consommation de votre Terminal, nous vous recommandons de le mettre en veille lorsque vous ne l'utilisez pas. Si vous prévoyez de ne pas utiliser votre Terminal pendant une période prolongée, nous vous recommandons de l'éteindre complètement et de le débrancher de la prise secteur.

Par défaut, votre terminal est paramétré en veille automatiquement au bout de 3 heures d'inactivité (sans aucun appui sur la télécommande). Vous pouvez modifier ce paramétrage (voir

Paramétrer la Mise en veille, page 23).

Pour des raisons d'économie d'énergie, la fonction Démarrage rapide est désactivée par défaut (voir Démarrage rapide, page 23).

Marquage CE :

Le marquage CE atteste de la conformité des produits aux exigences essentielles de la directive R&TTE (1999/5/CE) relative aux équipements hertziens et de télécommunication, ainsi qu'aux directives LVD (2006/95/CE) sur la sécurité, CEM (2004/108/CE) concernant la compatibilité électromagnétique, ErP (2009/125/CE) relative aux exigences d'écoconception et RoHS (2011/65/UE) relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, définies par le Parlement européen et le Conseil.

La déclaration de conformité CE peut être consultée sur le site www.xgem.com de X-GEM, dans la section support, ou obtenue à l'adresse suivante :

X-GEM SAS - Service des relations clientèle

9 rue de la Négresse

64200 Biarritz - FRANCE

Tous droits réservés.

X-GEM est une marque déposée.

12 Assistance et conseils

Malgré le soin apporté à la conception de ce produit, ainsi qu'à la rédaction de cette documentation, n'hésitez pas à nous contacter si vous rencontrez des difficultés.

ASSISTANCE TECHNIQUE :

01 70 48 04 84

Du lundi au vendredi de 9h00 à 18h00.

Munissez-vous des informations suivantes avant tout appel :

• modèle du Terminal : DSR303 IF FRANSAT
• version du logiciel : à lire dans le menu Via Eutelsat

13 Spécifications

TUNER SATELLITE

Entrée RF satellite

• Fréquences d'entrée : 950 à 2150 MHz
• Niveau RF : -25 dBm à -65 dBm
• Impédance d'entrée : 75 Ohms
• Return loss: <-8 dB
• Bande de réception Ku : 10,7 à 12,75 GHz
• Niveau de protection électrostatique : 5 KV

ALIMENTATION LNB

• Alimentation verticale : 12,5 V à 14V
- Alimentation horizontale : 17 V à 19V
• Courant max : 350 mA max avec protection

Modulation de Contrôle

• Fréquence 22 kHz (+/- 2 kHz)

• Rapport cyclique : 50% +- 10%

• Temps de transition : 10 μs +- 5 μs max

• Amplitude 0,5 V min à 0,9 V max

DÉMODULATEUR SATELLITE

DÉMODULATEUR DVB-S

• Constellation : QPSK
• Roll off: 0,35
  • Débit symbole d'entrée : 10-30 MS/s
  • FEC : 1/2, 2/3, 3/4, 5/6, 7/8

DÉMODULATEUR DVB-S2

• Constellation: QPSK ou 8PSK (mode CCM)

• Roll off: 0,20; 0,25; 0,35

• Débit symbole d'entrée : 10-30 Mbauds

- FEC : 1/2 3/5 2/3 3/4 4/5 5/6 8/9 9/10 (QPSK) et 3/5 2/3 3/4 5/6 8/9 9/10 (8PSK)

PÉRIPHÉRIQUE USB

• Standard USB : USB 2.0 High Speed

• Processeur : STiH 237 / 1200 Mips
• Mémoire RAM : 512 Mo
• Mémoire Flash : 2 + 128 Mo

DÉCODEUR VIDÉO

MPEG2

• standard MPEG-2 MP@HL 50 Hz

• Débit entrée (max) :15 Mbit/s

MPEG4

• MPEG4 AVC HP@L4 (HD) 50 Hz
• Débit entrée (max) : 20 Mbit/s HP@L4
• MPEG4 AVC HP@L3 (SD)
• Débit entrée (max) : 10 Mbit/s HP@L3

RÉSOLUTIONS / FORMAT VIDÉO

Sur diffusion HD

• 1280x720 @ 50 Hz progressif
• 1920x1080 @ 50 Hz entrelacé - Format image 16/9
- Format natif ou redimensionné (HD>SD) via menu de réglages

Sur diffusion SD

• 720x576 - Format écran : 4/3 et 16/9
• Conversion : Pan et Scan, Letter box
• Redimensionnement : SD>HD

DÉCODEUR AUDIO

• MPEG-1 layer 1 et 2 (Musicam)
- MPEG-2 layer 2
• Fréquence d'échantillonnage : 32, 44.1 ou 48 kHz
- Dolby Digital

• Mode passthrough et downmixé
- Dolby Digital Plus
- Mode passthrough, Dolby Digital transcodé et downmixé

ENTRÉES/SORTIES SD

Péritel (TV mode si HDMI non utilisé)

- RGB (sortie), PAL/SECAM (sortie), volume Audio R/L variable, Fast blanking (sortie), Slow blanking (sortie)

SORTIE HDMI

VERSION

• HDMI 1.3 et HDCP 1.1

VIDÉO

• Mode couleur : YCbCr 4:2:2 ou RGB

AUDIO

• 2 canaux PCM si réception MPEG1-layer II
• Dolby Digital ou PCM si réception AC3 beat stream(*)
- Dolby Digital Plus, Dolby Digital ou PCM si réception E-AC3 beat stream (*) (*) en fonction des informations E(EDID)

SORTIE AUDIO ANALOGIQUE

• Niveau audio réglable
- Mono/stéréo si réception MPEG1 layer II,
- 2 canaux down mixés si réception Dolby Digital, Dolby Digital Plus

SORTIES AUDIO NUMÉRIQUES

• Niveau audio fixe
  • PCM ou Dolby Digital selon menus de réglages

COTE DROIT

• I x lecteur de carte à puce

FACE AVANT

• 1 x afficheur 4 digits 7 segments de couleur ambre
• I x récepteur infrarouge (38 KHz)
• I x voyant (LED bicolore)
• 3 x boutons (On/Off, P+, P-)
• I x port USB 2.0 High Speed

FACE ARRIÈRE

• I x IEC169-24 femelle (entrée RF)
• I x PERITEL (TV)
• I x RCA électrique (S/PDIF)
- | x HDMI

ALIMENTATION ÉLECTRIQUE

• Adaptateur externe AC / DC
  • Tension secteur : 220-240 V \~50 Hz
  • Consommation max.: 20 W
  • Consommation en veille : < I W
  • Taille (lxpxh): 193x135x37 mm
• Poids : 420 g
  • Température de stockage : -25°C à +65°C
  • Température de fonctionnement : +5 °C à +40 °C
• Taux d'humidité en fonctionnement : 10% à 80% RH (sans condensation)

SPÉCIFICATIONS MÉCANIQUES

ACCESSOIRES

• I x Adaptateur externe AC / DC (bloc prise cordon intégré)
• I x câble adaptateur jack vers 3 RCA femelles
• I x Télécommande
• 2 x Piles salines R03-AAA
• I x Carte d'accès FRANSAT et brochures commerciales
• I x Livret utilisateur
- I x Brochure

DSR3031F FRANSAT

Philips and the Philips Shield Emblem are registered trademarks of Koninklijke Philips N.V. used under license. Philips et l'emblème du bouclier Philips sont des marques déposées de Koninklijke Philips N.V. et sont utilisés sous licence X-GEM.

Le terminal Philips répond aux spécifications «HD TV» et intègre la technologie HDMI.

Le logo «HD TV» est une marque de DIGITALEUROPE.

HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques ou des marques déposées de HDMI Licensing LLC.

Dolby et le symbole double-D sont des marques déposées de Dolby Laboratories.

X-GEM SAS : 9 rue de la Négresse 64200 Biarritz – FRANCE
