DUB3020E - Réfrigérateur-congélateur BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné
Capacité totale	300 litres
Dimensions approximatives	H 185 cm x L 60 cm x P 65 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	A+
Fonctions principales	Réfrigération, congélation, mode vacances
Système de refroidissement	Froid statique
Contrôle de la température	Thermostat mécanique
Entretien et nettoyage	Nettoyage intérieur avec un chiffon humide, dégivrage manuel
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente
Sécurité	Système de verrouillage de porte, protection contre les surcharges électriques
Compatibilités	Compatible avec les accessoires de réfrigération standard

FOIRE AUX QUESTIONS - DUB3020E BRANDT

Comment réinitialiser le BRANDT DUB3020E ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique pendant environ 10 minutes, puis rebranchez-le.

Que faire si l'appareil ne s'allume pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Essayez également de remplacer le fusible si nécessaire.

Comment régler la température sur le BRANDT DUB3020E ?

Utilisez le bouton de réglage de la température sur le panneau de contrôle pour ajuster la température souhaitée.

Pourquoi l'appareil fait-il un bruit étrange ?

Un bruit étrange peut être dû à des objets coincés dans le ventilateur ou à un problème mécanique. Vérifiez et nettoyez l'intérieur de l'appareil.

Comment nettoyer le BRANDT DUB3020E ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur et un aspirateur pour l'intérieur.

Que faire si l'appareil ne refroidit pas correctement ?

Assurez-vous que les grilles de ventilation ne sont pas obstruées et que l'appareil n'est pas installé dans un endroit trop chaud.

Comment changer le filtre de l'appareil ?

Le filtre peut être retiré en ouvrant le panneau d'accès. Suivez les instructions du manuel pour le remplacer correctement.

L'appareil affiche un code d'erreur. Que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur et suivez les recommandations fournies pour le résoudre.

L'appareil consomme-t-il beaucoup d'énergie ?

Le BRANDT DUB3020E est conçu pour être économe en énergie. Vérifiez l'étiquette énergétique pour plus d'informations sur sa consommation.

Où puis-je trouver des pièces de rechange pour le BRANDT DUB3020E ?

Les pièces de rechange peuvent être commandées auprès du service client de BRANDT ou sur des sites spécialisés en pièces électroménagères.

MODE D'EMPLOI DUB3020E BRANDT

Instructions pour utilisation et installation

Avec l'achat de notre electroménager vous avez besoin un produit de confiance, offrant de grandes prestations, discret, efficace, utile: grâce au froid qui conserve les aliments, notre alimentation est plus variee et saine.

Votre nouvel apparéil est facile à utiliser. Nous vous prions quand même de dire attentivement les instructions, pour découvertir les petits détails qui vous permettront d'exploiter au maximum les capacités de votre apparéil, en économisant de l'énergie.

Certsains que l'utilisation vous satisfera, nous souhaitons de vous avoir toujours comme clients.

TABLE DES MATIÈRES

CONSIGNES DE SECURITÉ

DECOUVREZ VOTRE APPAREIL

RéVERSIBILITÉ DES PORTES

INSTALLATION DE L'APPAREIL

COMMENT ÉCONOMISER DE L'ENERGIE

BRANCHEMENT ÉLECTRIQUE

PROCÉDURE DE MISE EN MARCHE

UTILISATION DE L'APPAREIL

CONGÉLATION

DéCONGÉLATION

DéGIVRAGE

NETTOYAGE

PETITES PANNES ET ANOMALIES

INSTRUCTIONS DE MONTAGE

CONSIGNES DE SECURITÉ

Cet apparéil destiné à conserver et congeler des denrées alimentaires, est réservé à un usage domestique:

toute autre utilisation est imprespre.

L'installation doit être effectuee selon les instructions de la notice; une installation incorre cate peut endommager l'appareil. Pour d'eventuels problemes de fonctionnement de l'appareil, adressez-vous a un Service Ares Vente ou bien a un professionnel qualifie.

Avant chaque opération d'entretien, débranchez l'appareil en évitant de tirer le cable d'alimentation.

Conserve cette notice avec soin et transmettez-la à un évientuel futur propriétaire de l'appareil.

Pour être en accord avec les plus récentes dispositions législatives sur la protection de l'environnement, nous utilisons, en petite quantité, des réfrigerants appelés R600a ou R134a selon le modele. Le type de réfrigerant est explicitement indiqué sur les caractéristiques. Pour les apparciels dotés de R600a, en cas de dommages sur les composants du circuit frigorifique (tubes etc.), il est recommendé d'áerer le local dans lequel se trouve l'appareil et de ne pas provoquer de flammes, étincelles ou autres sources d'inflammation pendant quelques minutes.

Les parties, qui sont en contact avec les alimentents, sont conformes aux dispositions de la directive CEE 89/109.

CE

Le marquage CE atteste que cet apparéil est conforme aux dispositions des Directives Européennes suivantes: 89/336 (compatibilité electromagnétique), 73/23 (basse tension), 96/57 (efficacité énergétique) et à leurs modifications ultérieures.

Si cet apparéil en remplace un autre avec fermeture à déclic, à ressort, à serrure, etc., rappelez-vous, avant de le débarrasser, de rendre inutilisable la fermeture, ou mistrés, demontez la porte pour éviter que quelqu'un puisse y rester enfermé (enfants qui jouent, animaux...).

Enlevez la fiche de la prise et coupez le cable d'alimentation. Les réfrigerateurs et les conçélateurs contiennent des gaz réfrigerants et des substances qui exigent une évacuation appropriée, et qui contiennent en outre beaucoup de matérielux qui peuvent être recyclés.

Apportez les produits dans des centres appropriés de ramassages: votre Commune pourrait vous donner les indications nécessaires sur une élimination ecologique correcte.

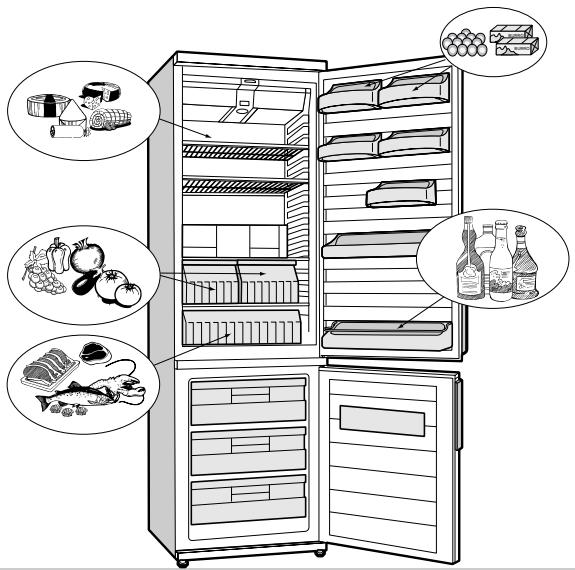

DECOUVREZ VOTRE APPAREIL

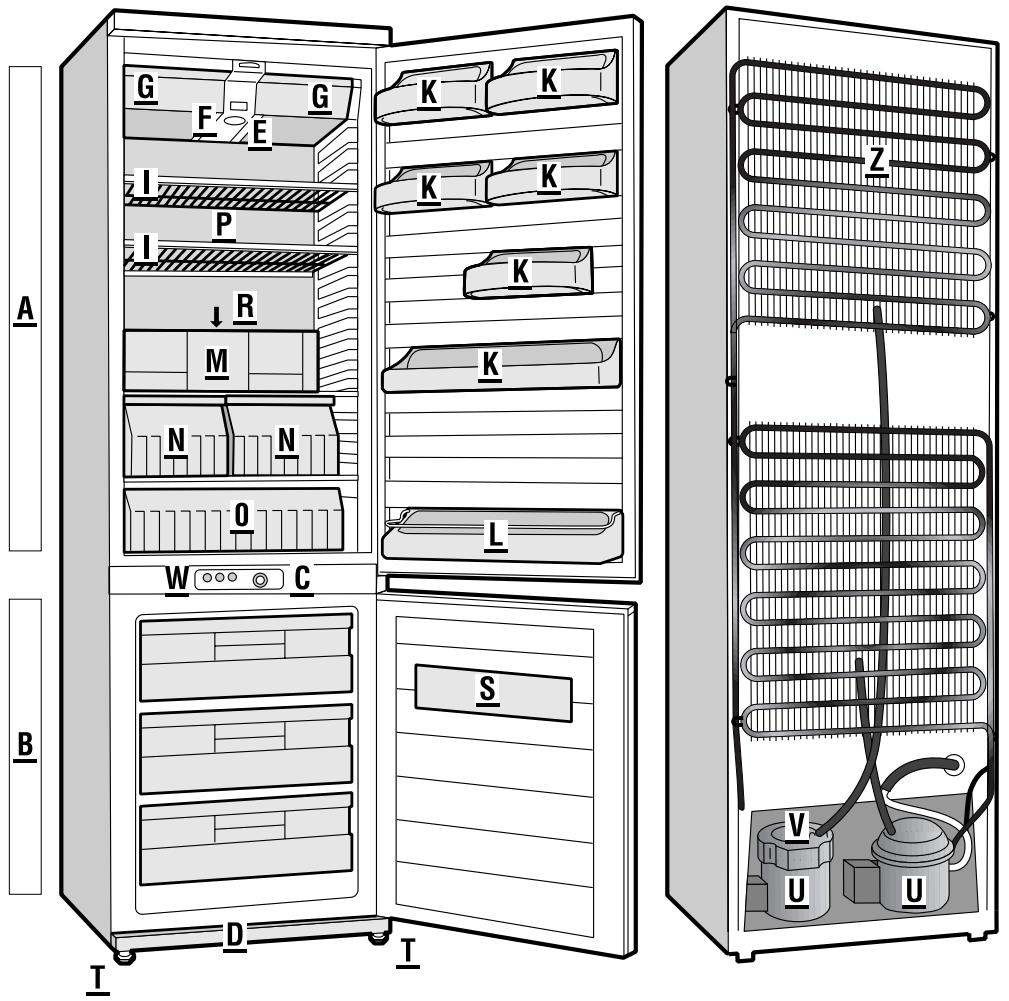

DESCRIPTION

A Partie réfrigérateur
B Partie concélateur
C Bouton du thermostat congeleateur
D Plinthe
E Bouton du thermostat réfrigerateur
F Boite éclairage
G Tiroirs-casiers extractibles*
Clayettes
K Etagères de porte
L Portebouteilles
M Gained aeration*
N Bacs à légumes
0 Compartment viande/poisson*
P Evaporateur
R Troud'ecoulement de I'eau
S Calendrier de conservation
T Piedsréglables
U Compresseurs
V Bac de récapuration
W Lampes temoins
Z Condenseur
* N'existent que sur quelques versions Dessin uniquement explicatif

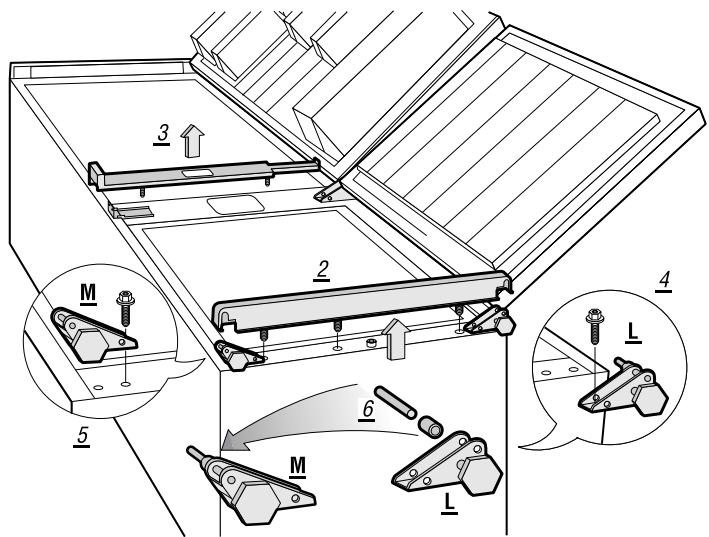

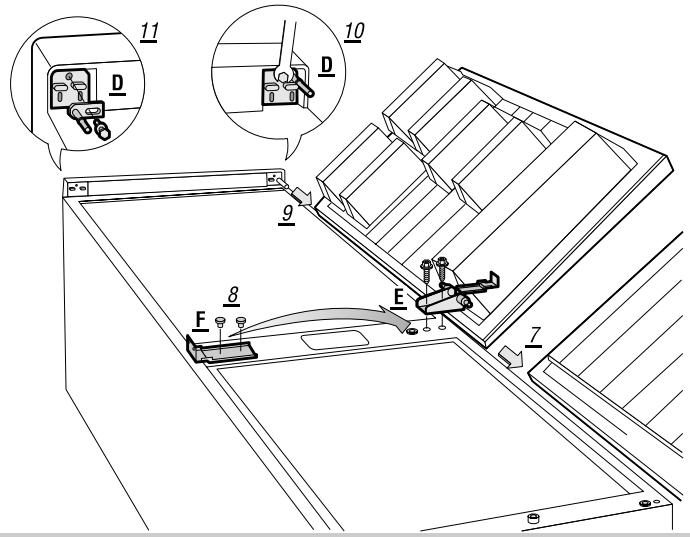

RÉVERSIBILITÉ DES PORTES

Normalement, l'ouverture des portes est a gauche (charnières à droite); si vous préférez qu'elle soit à droite, vous pouvez la modifier en vous conformant aux explications illustrées aux pages suivantes.

1. Couchez delicatement l'appareil sur l'arrière (de façon à ce que les portes soient vers le haut).
2. Œtez le plinthe (2) ainsi que la moulure intermédiaire (3) en les tirant vers le haut
3. Devissez les deux charnières inférieures L et M (4/5)
4. Dégagez le pivot de la charnière L et enfilez-le sur la charnière M (6)
5. Dégagez la porte du congelateur de la charnière intermédiaire E (7)
6. Devissez la charnière E et la bride F (8)
7. Dévissez la charnière C (8) et bouchez les troux à l'aide des bouchons que vous enlevez à gauche
8. Dégagez la porte du réfrigerateur de la charnière supérieur D (9)
9. Devissez la charnière D (10) et remontez-la a gauche (11)

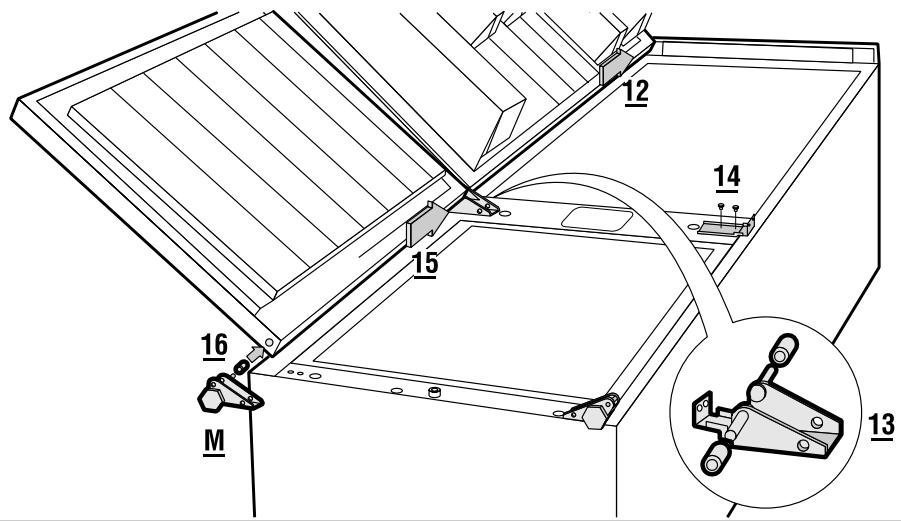

1. Insérez la porte du réfrigerateur dans le pivot de la charnière D, qui se trouve maintainant à gauche (12)
2. Faites pivoter la charnière E de 180^ et vissez-la a gauche avec la bride (13)
3. Revissez la bride F à droite (14)
4. Réinsérez la porte du conge lélateur dans le pivot de la charnière E (15)
5. Revissez les charnières L et M, deja modifiées au point 4, dans les logements d'origine (16)
6. Remontez la moulure intermédiaire après l'avoir faite pivoter de 180^

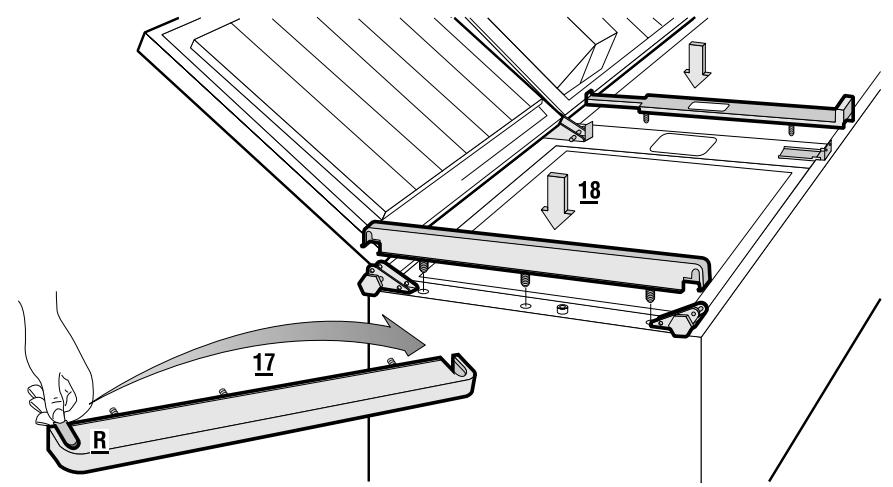

7. Dégagez de la plinthe la languette R (17) du logement de gauche et réenfilez-la dans le logement de droite. Remontez le plinthe et remettez l'appareil en position verticalie (18)

INSTALLATION DE L'APPAREIL

Après avoir déballé l'appareil contrôle qu'il ne soit pas endommagé. D'eventuels dommages doivent être signalés immidiatement au revendeur.

Ne pas disperser dans l'environnement les parties de l'emballage (sachets en plastique, bandes de polystyrene, etc.) et ne pas les laisser à la portée des enfants.

Si l'appareil a ete transporte chez vous en position horizontale, attendez deux heures avant d'introduire la fiche electrique, pour consentir à l'huile de circuler dans le compresseur.

Placez l'appareil dans en endroit sec et aéré, à l'abri des agents atmosphériques.

Evitez les balcons, verandas, terrasses: la chaleur excessive en et le froid en hiver pourraient alterer le fonctionnement de l'appareil ou meme l'endommager.

Ne le placez pas pres d'une source de chaleur comme un four ou un radiateur et maintenez-le à une distance minimum des autres meubles de 3 / 5 cm sur les cotes et 10~cm au-dessus.

Nettoyez l'appareil à l'intérieur en utilisant du bicarbonate de sodium dissous dans l'eau (1 cuillere dans 4 litres d'eau): N'utilisez pas d'alcool,de poudres abrasives ou de déterments,car ils pourraient endommager les surfaces.

Cet apparéil offre de更好地 performances quand la température ambiente est comprise entre 16 °C et 32 °C.

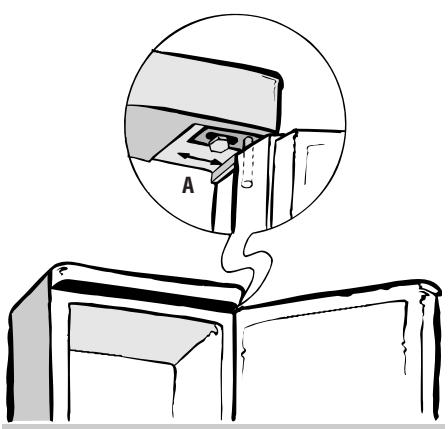

Réglage des charnières

Il est possible qu'a cause des chocs accidentels reçus durant le transport, la porte supérieure ne soit pas parfaitement alignée avec le tableau. Dans ce cas, dévissez légèrement la vis qui fixe la plaquette (A) porte-pivot à la charnière supérieure. Fermez la porte et alignez-la avec le tableau. Ensuite, serrez de nouveau la vis et contrôlez que le joint ferme parfaitement.

COMMENT ÉCONOMISER DE L'ENÉRGIÉ

La première façon pour economiser de l'énergie est de bien désirir l'endroit où placer l'appareil, comme cela a été expliqué dans la partie concernant l'installation.

La deuxieme façon d'économiser de l'énergie est de ne pas faire entrer de chaleur dans les compartments: laissez donc les portes ouvertes le moins possible, et n'introduisez pas d'aliments encore chauds, surtout s'il s'agit de soupes ou de platssemblables qui dégagent une grande quantité de vapeur. Contrôlez périodiquement les joints des portes et assurez-vous qu'elles se ferment toujours correctement, dans le cas contraire, adressé-vous au ServiceAprèsVente.

La troisième façon d'économiser de l'énergie est deMAINITER intactes les parties qui échangent la chaleur: ne laisser pas le givre s'accumuler dans le congelateur (dégivrez-le quand l'épaisseur du givre dépasse 1-2 cm., dans le cas d'appareils no-frost cela n'est pas nécessaire) et nettoyez périodiquement le condensateur comme il est indiqué plus loin dans la notice.

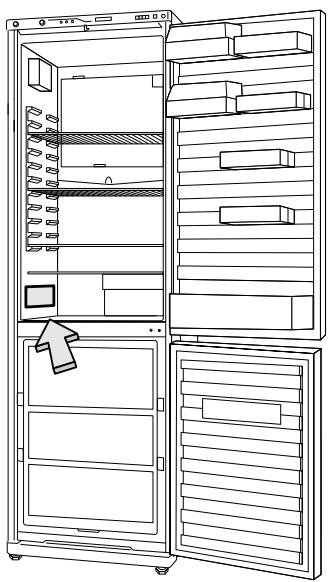

BRANCHEMENT ÉLECTRIQUE

UTILISATION DE L'APPAREIL

Les emballages et les alimentes ne doivent toucher enaucun cas la paroi du fond du réfrigerateur. Ne mettez jamais d'aliments encore chauds dans le réfrigerateur, Stockez les alimentes les plus sensibles dans la zone la plus froide de l'appareil (voir croquis).

Pour obtenir le volume utile maximal, vous pouvez enlever les tiroirs du congelateur, l'exception du premier en bas.

ATTENTION: avant de referrer la porte du congelateur, veiliez à ce que les abattants et/ou les tiroirs soient bien tous fermés.

Important pour votre sécurité.

Prévoyez une prise de courant 10-16 A avec prise de terre. Assurez vous que la tension indiquée sur la plaque signalétique de l'appareil (elle-ci se trouve à l'intérieur de votre apparéil, à gauche au niveau du/des bac/bacs à légumes) correspond bien à la tension de l'installation électrique de l'habitation.

La mise à la terre de l'appareil est obligatoire aux termes de la loi. Nous ne pouvons être tenus pour responsables pour tout incident causé par la non observation de cette exigence.

Veillez à ce que vous puissiez acceder facilement à la prise qui alimente l'appareil, de façon à pouvoir le brancher et débrancher aisement (nettoyage, dégivrage, etc.).

Si le cable d'alimentation est détiroyé, faites-le replacer immidiatement par un autre du même méthode et voirlez à bien connecter le cable de terre jaune/vert.

PROCEDURE DE MISE EN MARCHE

Si l'appareil a eté transporte chez vous en position horizontal, attendez deux heures avant d'introduire la fiche électrique, pour permettre à l'huile de circuler dans le comprésseur Nettoyez l'intérieur (voir le chapitre Nettoyage) et branchez l'appareil sur la prise de courant.

Réglage Thermostat du Réfrigérateur

Pour régler la température du réfrigerateur tournez le bouton thermostat qui se trouve dans la zone des commandes. Positionnez le thermostat en position intermédiaire. Laissez votre réfrigerateur ainsi pendant 24 heures. Ajustez ultérieurement le réglage en fonction de vos besoin. La position 1 indique le réglage le moins froid et la position maximum le réglage le plus froid. Normalement, une position intermédiaire est conseillée. L'index 0 interrupt le fonctionnement du compresseur.

ATTENTION! quand le thermostat est sur la position "0" l'appareil est toujours sous tension. Avant d'effectuer une quelconque intervention sur l'appareil, débranchez-le.

Les températures interiures sont influencées par la temperature ambiente, par la fréquence d'ouverture des portes, par la quantité d'aliments introduits. Selon les cas, vous pouvez désirer la position qui vous donne la meilleure temperature. Dans des conditions environnantes extrêmes, il est recommendé d'utiliser le thermostat différément. Quand la temperature environnante est très chaude (ex en été) il est conseilé de régler le thermostat au minimum. Inversement, avec des températures environnantes froides, il est conseilé de régler le thermostat au maximum.

Réglage du Thermostat du Congélateur

Pour régler la température du conge lateur tournez le bouton thermostat qui se trouve dans la zone des commandes. Normalement, une position intermédiaire est conseillée.

TEMoin VERT

TEMoin VERT allumé indique que l'appareil est sous tension.

TEMOIN ROUGE

Il indique que la température dans le congelateur est trop chaude (ex. manque de courant, dommage, etc.): activez la congelation rapide et contrôle que les alimentents dans le congelateur ne soient pas décongelés, même partiellement.

Maintenez la porte fermée, contrôle que le témoin rouge s'éteigne (dans les deux heures environ) et réglez eventulement le thermostat sur une position plus froide.

Le témoin rouge peut s'allumer, pendant une brève période de temps: lors de la congélation rapide, lorsque la porté est tenue ouverte pendant une période prolongée, ou bien lors de l'introduction de grandes quantités de denrées fraîches.

TEMoinJAUNE

Il indique la phase de congélation rapide. Le congélateur est entrain de produit le maximum de froid possible.

CONGELATION RAPIDE

Pour les versions sans bouton sur le tableau de commande, on obtient la CONGELATION RAPIDE en positionnant le thermostat sur SUPER et on y met fin en tournant le thermostat dans le sens contraire à celui des aiguilles d'une montre.

CONGÉLATION

Remarques importantes

Si vous achetez des produits surgelés vérifie:

quils soient bien fermes ou enveloppés, que I'emballage soit intact et quils n'aient pas ete abimes;
qu'il n'y ait pas de gouttelettes glacées (qui indiquent que le produit a eté partiellement décongelé);
quils indiquent bien la date de préparation ainsi que les dates correspondant aux différents modèles de congélateurs (le votre est ****
quils ne se soient pas, même partiellement, décongelés entre-temps. Ne mangez pas les produits lorsqu’ils sont à peine sortis du congealateur (glaces, esquimaux, glaçons, etc.): la température très froide à laquelle ils se trouvent pourrait provoquer des brûlures par le froid, spécialement sur la langue. En cas de coupure de courant prolongée, transférez les alimentés congelés dans un congealateur qui marche. Meme si les alimentés ne se sont que partiellement décongelés, ils ne pourront être recongelés qu’après avoir été cuisinés.

Congélation

Effectuez cette opération le plus hygieniquement possible, étant donné que la congélation ne stérisse pas les alimentes. Il est préférible de congelier les alimentes en les subdivisant dans des sacs, et en quantités consommables lors d'un seul repas. N'introduisez jamais d'aliments chauds, ni même tièdes! Avant demettre les alimentes dans le congélateur, veillez à bien les enveloppper dans des sacs en plastique, dans des feuilles de polyéthylene ou d'aluminium ou bien mettez-les dans des barquettes destinées à la congélation (ce matériel est en vente avec l'étiquette "pour congélateur"). Chaque sac, chaque boîte, etc. que vous mettrez dans le congélateur devra respecter les conditions suivantes:

• indication de la date de préparation et de la date de validité.
• le nombre de portions qui y sont continues;
• les pots en verre devront etre du type Pyrex et ils ne devront JAMAIS etre entierement replis (la congelation dilate les liquides);
• les sacs auront eté comprés afin d'en éliminer l'air à l'intérieur et ils devront etre le plus plats possible;
• chaque emballage, quel qu'il soit, devra être fermé de façon à bien protégger les aliments. La plaque signalétique indique la quantité maximum des aliments que vous pouvezCongeler en 24 heures. N'y introduisez jamais une quantité supérieure. N'approche pas les aliments frais des aliments surgelés, afin de ne pas rehauser la temperature de ces derniers.

Lorsque vous avez des alimentes fais a converger, vous devez tout d'abord vider le compartment de.
congelation rapide en mettant les produits congelés dans les compartments de conservation, puis regler a nouveau sur congélation rapide. 24 heures après, vous pouvez dispose les alimentes fais dans le compartment de congélation rapide.

Le compartment de congélation rapide est le premier compartment en haut.

Attendez encore 24 heures avant de régler le thermostat de la position congélation rapide à la position conservation.

DéCONGÉLATION

Décongelez les produits seulement avant l'utilisation immédiate. La décongélation peut être exécutée de quatre façon:

• dans le réfrigerateur;
• à température ambiente;
• dans un four traditionnel à 40 / 50^ ou dans un four à micro-ondes;
• directement à la cuisson.

La décongélation dans le réfrigerateur est la plus lente mais la plus sure et vous permet d'économiser de l'énergie (le froid transmis durant la décongélation est cédé au réfrigerateur).

DEGIVRAGE

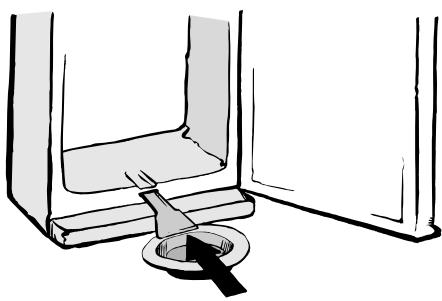

Pour facilititer la récapération de l'eau de dégivrage, introduizez l'ailette et mettez un recipient bas pour recueillir l'eau.

NETTOYAGE

Dégivrage du réfrigérateur

Il est automatique et l'eau qui se forme s'écoule par l'orifice d'écoulement dans le bac de récapération. Elle s'évapore ensuite grâce à la chaleur transmise par le compresseur.

Dégivrage du congelateur

Dégivrez le conGPLateur lorsque l'intérieur de ce dernier presente une formation de givre et de glace supérieure à 1-2 cm. Cette couche réduit le pouvoir de refroidissement et augmente la consommation d'électricité.

Débranchez l'appareil avant toute opération. Enveloppez les alimentés dans du papier-journal et ensuite dans des morceaux de couverture (on peut se servir aussi de sacs isothermes), puis mettez-les au frais en attendant de les remettre dans le congélateur.

Vou puez accelerer la liquefaction de la glace en posant une casserole d'eau chaude à l'intérieur du congelateur, en ayant soin de l'isoler, sur le fond, au moyen d'une planchette en bois. N'utilise jamais ni radiateur, ni seche-cheveux ni autres apparciels électriques, couteaux ni autres objets en métal: vous pourriez endommager définitivement l'objet.

Après avoir dégivré l'appareil, suivez attentivement les indications se rapportant au nettoyage et à la réintroduction des produits.

Nettoyage interieur

Avant de commencer le nettoyage, débranche l'appareil. Effectuez le nettoyage aussi bien du réfrigerateur que du conçélateur en utilisant du bicarbonate de soude dissout dans de l'eau (1 cuillère pour 4 litres d'eau). Ne pas utiliser de produits detergents abrasifs. Rincez avec de l'eau et essuyer à l'aide d'un chiffon. Branchez l'appareil. Positonnéz le thermostat sur la température de conservation. Attendez pendant 3/4 heures avant d'introduire les alimentés. Pour utiliser le conçélateurmettre en route la conçélation rapide, attendre pendant 3/4 heures avant de placer, dans les casiers respectifs, les produits surgelés et/ou frais. 24 heures après le branchement de la conçélation rapide, désactivez-la.

Nettoyage extérieur

Débranche préalablement l'appareil. Pour le nettoyage extérieur, utilisez de l'eau tiède additioné d'un peu de produit vasselle. N'oubliez pas de nettoyer, de temps en temps, le condenseur situé derrière l'appareil. Pour cette opération, servez-vous d'un chiffon sec ou, mieux encore, de l'aspirateur.

PETITES PANNES ET ANOMALIES

Avant de faire appel au Service Apre's Vente, vérifier si vous pouvez y remedier en effectuant les contrôles suivants:

Bruits inhabituels: Vous n'avez pas bien reglé les pieds et le congelateur vibre.

La puissance de refroidissement diminue: Vous avez introduit une trop grande quantité d'aliments. Vous avez ouvert la porte trop souvent. La porte n'est pas bien fermée.

L'appareil ne refroidit pas: Vérifiez que le cable d'alimentation soit bien relié à la prise de courant. Vous avez peut-être un fusible dans l'installation électrique qui est grillé. Vote interrupteur général a disjoncté. Le thermostat est place sur la position 0.

Les parois extérieures de l'appareil sont chaudes: C'est normal car un système intégré à l'appareil permet d'éviter la condensation sur les parties extérieures du conGPLateur.

Les viandes congélées ont des striures blanchâtres: Vous utilisez des températures trop basses ou bien vous n'avez pas respecté les dates d'échéances indiquées dans les tableaux.

La congélation est incomplète: Il est tout à fait normal que les produits qui contiennent beaucoup de sucre, de graisse et d'alcool comme les glaces ou bien les jus de fruits ne se congèle pas complètement et qu'ils restent partiellement mous.

Il y a des gouttes d'eau sur les parois extérieures de l'appareil: Au cours des saisons intermédiaires, au printemps et en automne, quand il n'y a pas de chauffage dans la maison, il peut arriver que les parois extérieures de l'appareil se recouvent de petites gouttes d'eau (eau de condensation). Ce phénomène neompert absolutement pas le bon fonctionnement de l'appareil et il ne compeote aucun danger pour les personnes.

Formation de givre à l'intérieur: Vous n'avez pas bien fermé les portes. Vous avez ouvert les portes trop fréquemment.

Il y a des gouttes d'eau ou bien de la glace sur la paroi verticale du fond du réfrigerateur: Il s'agit du fonctionnement normal du système de dégivrage.

La portè ne s'ouvre pas facilement: Il est tout à fait normal, surtout aussiôt après l'avoir refermée, que la portè offre une certaine résistance lorsqu'on l'ouvre à nouveau; et ce afin d'assurer une parfaite étanchéité.

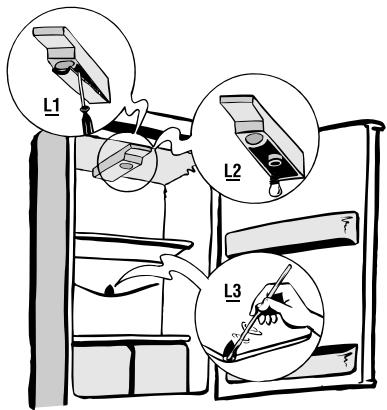

Gouttes d'eau sur le fond du compartmenté réfrigerateur

Le trou de drainage de I'eau est bouché.

Nettoyez-le à l'aide d'une aiguille à tricoter (fig. L3).

La lumière interieure du réfrigerateur est étente

• Vérifiez les points qui sontannoncés au paragraphe "La puissance de refroidissement diminue".
  L'ampoule est grillee.

Changez-la en procédant de la façon suivante: débranchez l'appareil, faites levier sur un tournevis pour 0ter la boite d'éclairage (elle est emboitée sous pression) (fig. L1); changez l'ampoule en veillant qu'elle soitsemblable(max 15WATT)(fig.L2): remettez la boite.Retirez l'ampoule grillée seulement si vous en ave une autre qui puisse la replacer aussitôt.

INSTRUCTIONS DE MONTAGE

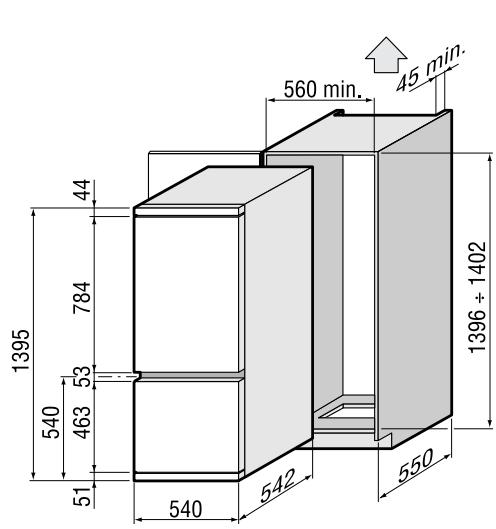

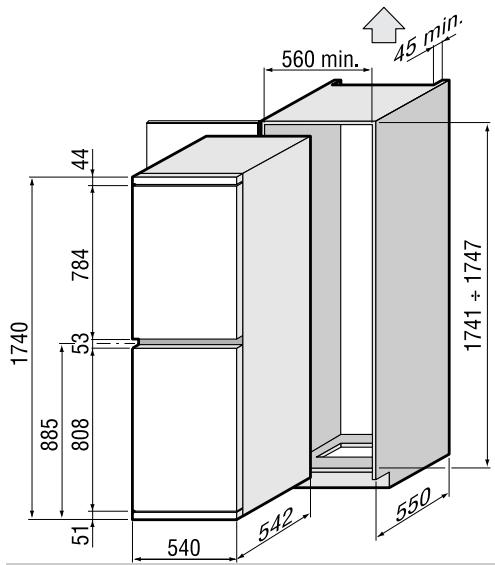

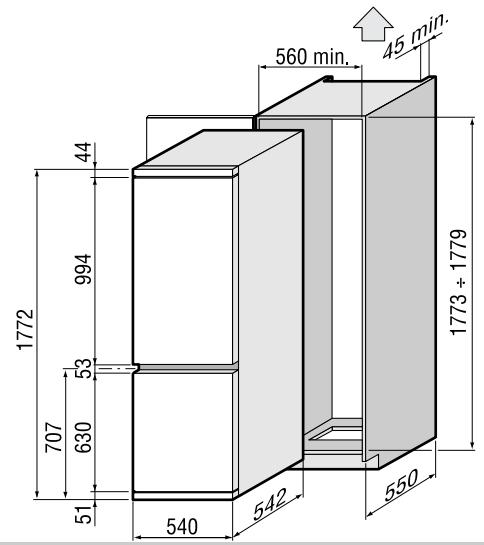

Dimensions de l'objet de cuisine

Elles doivent correspondre à celles reportées dans les figures, suivant le modele de l'appareil.

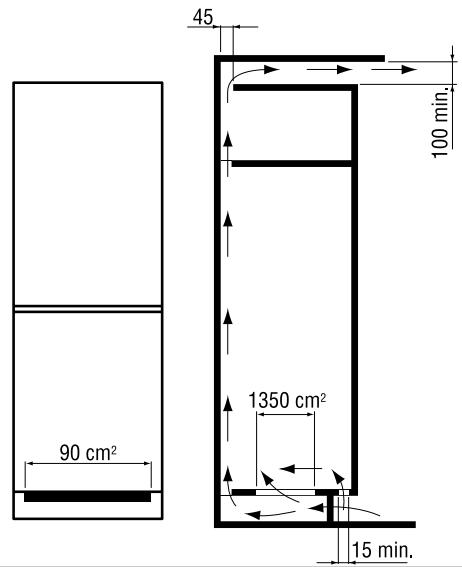

Aération de l'appareil

Afin d'obtenir le meilleur rendement de l'appareil, vous devez respecter les ouvertures de fixation air.

Connexionélectrique

Une fois l'appareil installé, vous devez pouvoir être en mesure d'atteindre la prise de courant afin de la débrancher Si nécessaire (par exemple, pour nettoyer l'appareil). Pour des normes de sécurité ultérieures, reportez-vous au livre d'utilisation.

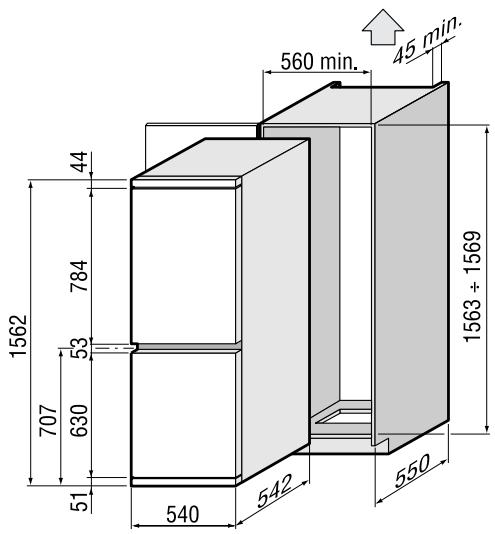

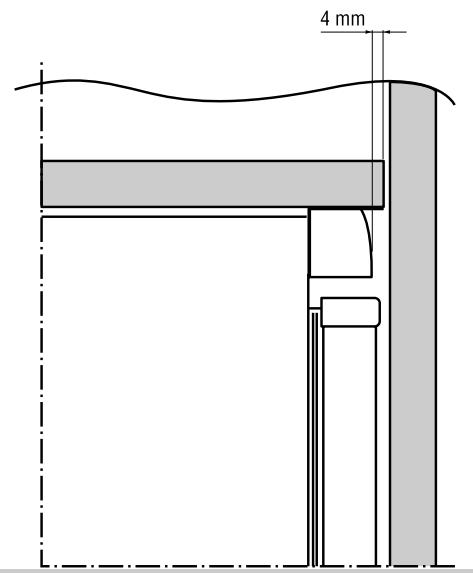

Positionnement de l'appareil dans l'élément de cuisine

Quand vous positionnez l'appareil dans l'objet de cuisine, respectez la distance de 4mm entre la bande supérieure et le plan antérieur de l'objet.

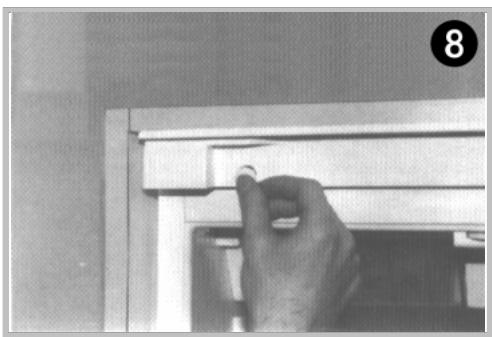

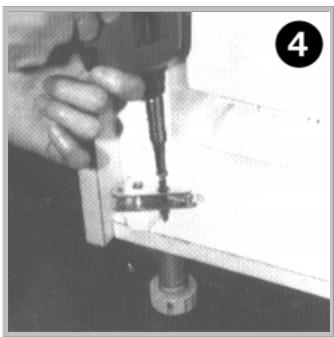

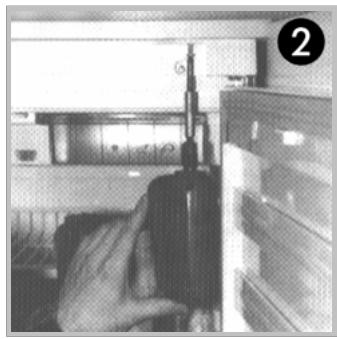

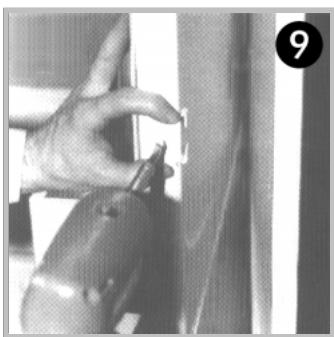

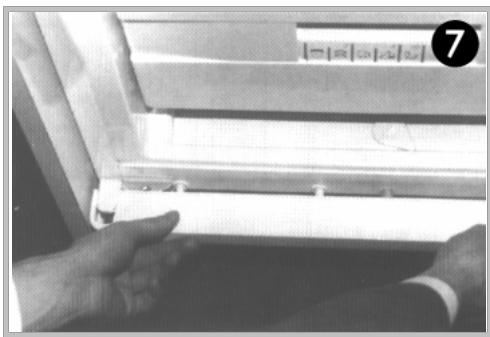

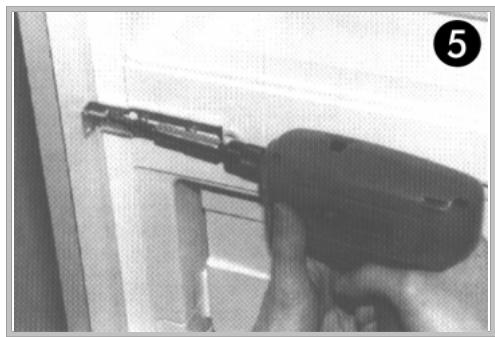

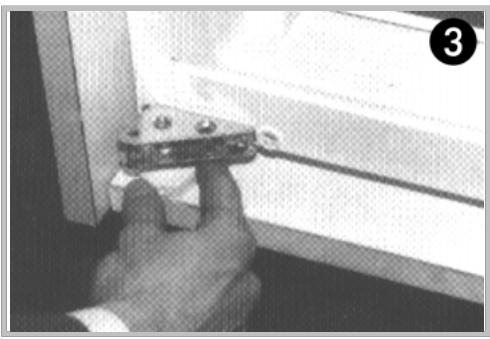

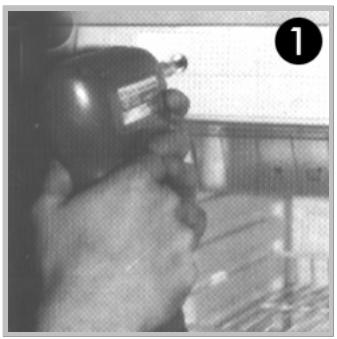

Fixage de l'appareil

1. Insérez l'appareil dans l'élement et dévissez légèrement les vis fixant la bande antérieure supérieure de l'appareil (Fig. 1).
2. Fixez la bande à l'élement comme indiqué dans la Fig. 2 et revissez à fond la bande antérieure supérieure.
3. Devissez les pieds inférieurs régibles jusqu'a gotten une verticalité parfaite de l'appareil (Fig. 3).
4. Bloquez l'appareil dans la partie inférieure en utilisant les vis longues fournies (Fig. 4).
5. Fixes l'appareil à l'élement dans la partie centrale au moyen des brides pré-montées (Fig. 5)

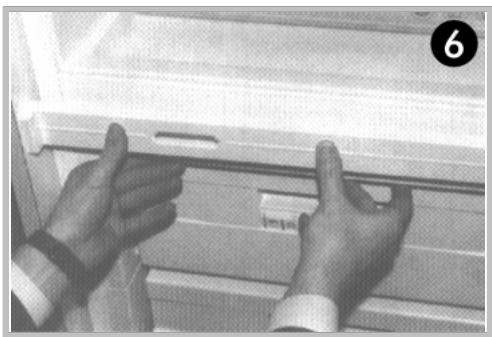

6. Insérez la moulure intermédiaire par pression dans les douilles spéciales (Fig. 6) et montez la marque.
7. Introduisez la cheville L de réversibilité portes dans le socle et insérez ce dernier dans l'appareil comme indiqué dans la Fig. 7.
8. Insérez les clapets dans la bande supérieure (Fig. 8).

Montage et réglage guides barres

1. Montez les barres portes en les vissant dans les logements prévus (Fig. 9).
2. Introduisez les guides barre dans les barres et vissez les guides sur les portes de l'élément (Fig. 10).
3. Reglez la lumière des portes de l'objet au moyen de la vis M, de façon à assurer la fermetre parfaite des portes de l'appareil.

TABLEAUX CONGÉLATION

Vande fraîche

PRODUIT	VALIDITÉ
Agneau petits morceaux	8 mois
Porc rôti	5 mois
Côtes de porc	4 mois
Boeuf bouilli, rosbif	10 mois
Boeuf biftecks, entrecôtes, en sauce	8 mois
Veau rôti
Veau biftecks, côtelettes	10 mois
Viande hachée	4 mois
Saucisses	2 mois

Nous vous conseillons de décongeler complètement la viande avant de la cuisiner, afin d'évi-ter qu'elle ne cuise plus vite à l'extérieur qu'à l'intérieur, à l'exception des petites tranches panées, qui peuvent être sautées directement à feu doux/moyen, et des viandes bouillies.

Volailles - Lapins

Préparez-les plumes/écorches, étripés et de préférence coupés en morceaux, lavés et essuyés.

PRODUIT	VALIDITE
Canard	4 mois
Lapin	6 mois
Poule pour bouillon	7 mois
Oie	4 mois
Poulet	10 mois
Dinde	6 mois
Abats	3 mois

Gibier

Préparez-le plume/écorché, étripé et de préférence coupé en morceaux, lavé et essuyé.

PRODUIT	VALIDITE
Canard sauvage	8 mois
Bécasse
Faisan
Lièvre	6 mois
Perdrix	8 mois
Caille

Poisson

PRODUIT	VALIDITÉ	PREPARATION
Carpe	2 mois	Ecaillez, videz, 0tez la tête. Lavez, essuyez et surgelez.
Brochet
Turbot
Saumon
Maquereau
Tanche
Truite
Daurade	3 mois	Ecaillez, videz, 0tez la tête, lavez, mettez-la pendant 30 secondes dans de l'eau froide salée, essuyez et surgelez.
Sole

Aliments cuisinés

La durée de conservation des plats cuisinés diminue si vous vous servez de lard ou de bacon pour relever les plats.

PRODUIT	VALIDITÉ	CUISSON
Sauce au jus de viande	3 mois	mi-cuisson
Sauce à la tomaté		à point
“Minestrone” aux légumes	2 mois	sans pâtes
Lasagne	4 mois	mi-cuisson
Rôtis	2 mois	à point
Rouelle de veau	1 mois	mi-cuisson
Viandes en sauce	3 mois
Civets de gibier	2 mois	à point
Poisson cuit à l'eau
Poisson au four
Poivrons, aubergines
Courgettes farcies avec de la viande
Champignons sautés avec ail et persil, ratatouille
de poivrons		mi-cuisson
Epinards cuits à l'eau
Pizza	6 mois	à point

Mettez directement sur le feu ou au four, sans décongeler.

Légumes

Nous vous conseillons de blanchir les légumes à la vapeur, afin qu'ils ne perdent ni leurs vitamines ni leurs sels mineraux dans l'eau de cuisson. Ainsi, vous n'aurez pas non plus besoin d'attendre qu'ils soient secs pour les congener, il suffira d'attendre qu'ils refroidissant.

PRODUIT	VALIDITE	PREPARATION	TEMPS DE BLANCHIMENT
Asperges	12 mois	Lavez et retirez les fils	2 minutes
Choux, chou-fleur	6 mois	nettoyez, coupe en morceaux	2 minutes (1)
Artichauds	12 mois	Enlevez les feuilles externes	6 minutes (1)
Haricots		Ecossez	3 minutes
Haricots vertis		Lavez, enlevez les queues	4 minutes
Champignons		Nettoyez	2 minutes (1)
Aubergines		Lavez, coupe en tranches	4 minutes (2)
Poivrons (3)		Lavez, coupe en tranches, enlevez les graines	ne pas les blanchir
Petits.POIS, Tomates (3)		Ecossez et congelez immédiatement en les/disposant sur une seule couche puis enveloppez
Persil, basilic	8 mois	Lavez
Epinards	12 mois	Lavez, coupe en morceaux, divisez en portions. N'y mettez pas de pommes de terre, elles moircissant.	2 minutes
Jardinière pour minestrone (celeri, carottes, bettes, poireaux, etc.)			ne pas le blanchir
(1) Mettez un peu de vinaigre et de citron dans l'eau de cuisson (eau acidulée).
(2) Saumirez avant de proceder à la cuisson.
(3) Lors de la décongélation, ces légumes se réduisent en bouillie, car它们 contiennent énormément d'eau. Nous vous conseillons donc de décongeler uniquement si vous avez l'intention de les manger cuits.

En général, les légumes sont更好地 s'ils sont cuits directement sans être décongelés. Réduisez les temps de cuisson en tenant compte du blanchiment avant la congélation.

Fruits

Les fruits devront être recouverts de sucre ou de sirop, suivant les cas. La quantité de sucre à utiliser pour la conservation est d'environ 250 gr. pour 1 kilo de fruits. Les sirops sont utilisés dans des proportions variables; on les prépare en faisant bouillir de l'eau sucrée. Les différentes concentrations sont les suivantes:

solution à 30% , sucre 450 gr. par litre d'eau;
solution à 40% , sucre 650 gr. par litre d'eau;
solution à 50% , sucre 800 gr. par litre d'eau;

Pour que la couleur des fruits ne soit pas alterée, mettez-les dans du jus de citron avant de les recouvrir de sucre, ou bien versez du jus de citron dans le sirop. Les recipients de fruits à congeler devront rester une heures au réfrigerateur avant d'être introduits dans le congelauteur. Les fruits devront être entièrement recouverts de sirop.

PRODUIT	VALIDITÉ	PREPARATION
Abricots	8 mois	Lavez, dénoyautez, sirop à 30%
Ananas	10 mois	Epluchez, coupe en tranches, sirop à 30%
Oranges
Cerises		Lavez, dénoyautez, recouvre de sucre ou de sirop à 30%
Fraisés	12 mois	Lavez, retirez le pédoncule et recouvre de sucre
Melon		Epluchez, coupe en tranches, retirez les graines, recouvre de sirop à 30%
Pêches	8 mois	Epluchez, dénoyautez, coupe en tranches, recouvre de sirop à 50%
Pamplemousse	12 mois	Epluchez, coupe en tranches, sirop à 30%
Jus d'agrumes	10 mois	Pressez, retirez les pépins, sucre à volonté
Prunes	12 mois	Lavez, dénoyautez, recouvre de sucre ou de sirop à 50%
Raisin		Séparez les grains de la grappe, lavez, recouvre de sucre ou de sirop à 30%
Myrtilles, mûres, cassis, framboises, groseilles	10 mois	Lavez, retirez les pédoncules, recouvre de sucre

Pain

On peut le conserver 2 mois. Décongelez au four à 50^ , en l'allumant après y avoir mis le pain.

Beurre et fromage

Congelez le beurre et le fromage en les divisant par morceaux pour une consommation hebdomadaire. Le beurre et les fromages durs (ex. parmesan) se conservent 8 mois, les autres fromages 4 mois. On doit les décongeler dans le réfrigerateur en veillant à la condensation qui se formera sur ces produits.
