MODE D'EMPLOI ARU 1471 ARTHUR MARTIN
Pour une vie plus facile.
Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dire impératifement les préconisations suivantes avant toute utilisation de votre apparéil.
Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.
Votre appeuil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilise pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez ainsi des risques matériel et corporel.
Débranchez vous apparaïel avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
Si vous appeareil est equipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.
Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximate ou sur l'appareil.
Lors de la mise au rebut de votre apparéil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait désigner un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.
Respectez la chaine de froid des l'acquisition d'un aliment exception jusqu'à sa consommation pour exclure le risque d'intoxication alimentaire.
Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.
Sommaire
A l'attention de l'utilisateur
Avertissement importants 4
Utilisation 6
Mise en service / Le thermostat 6
Emplacement des denrées 7
Nos consels pour un strockage optimal 8
Eléments modulables 8
Entretien et nettoyage 9
Dégivrage / Nettoyage 9

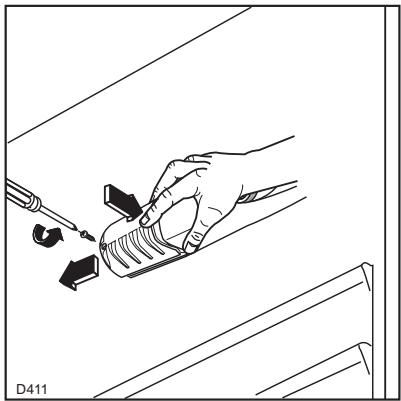

Remplacement de I'ampoule / En cas d'absence prolongée ou de non-utilisation 10
En cas d'anomalie de fonctionnement 11
Garantee 12
Service après vente 12
A l'attention de l'installateur
techniques 12
Branchementélectrique 12
Installation 13
Emplacement 13
Instructions pour I'encastrement 13
Preparation de la grille 13

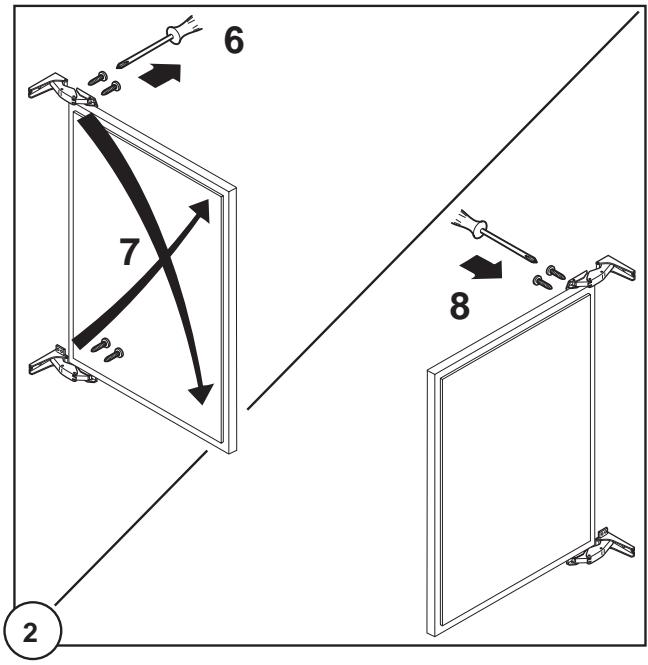

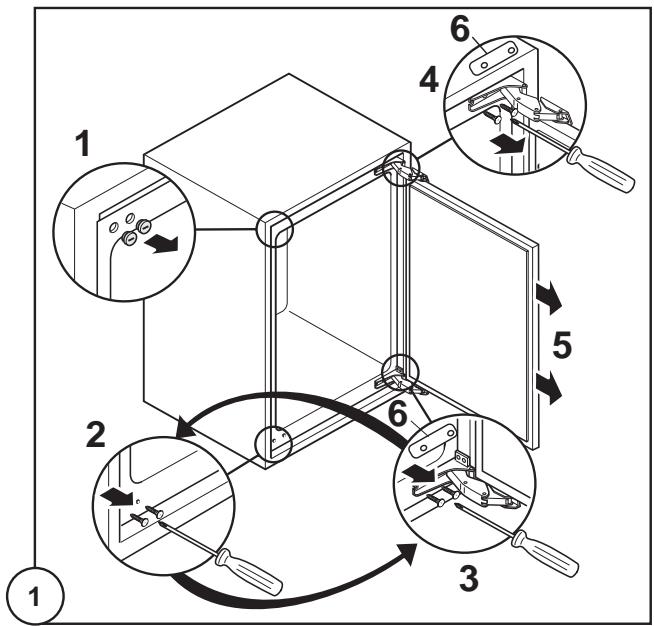

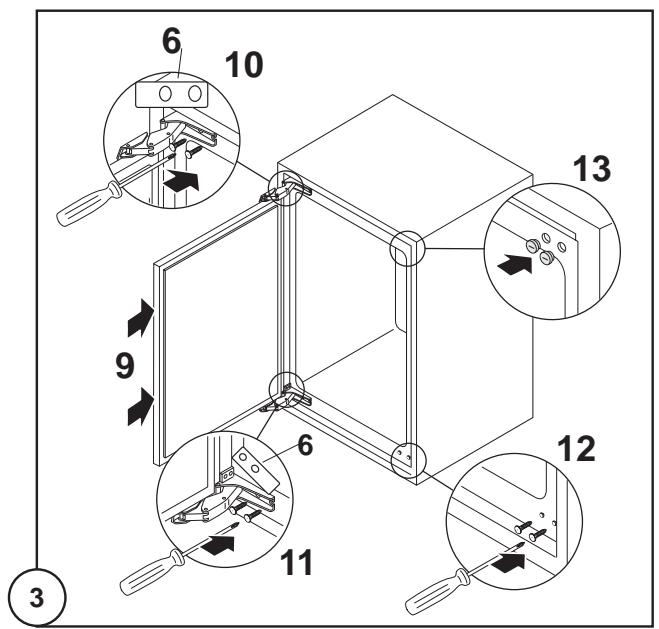

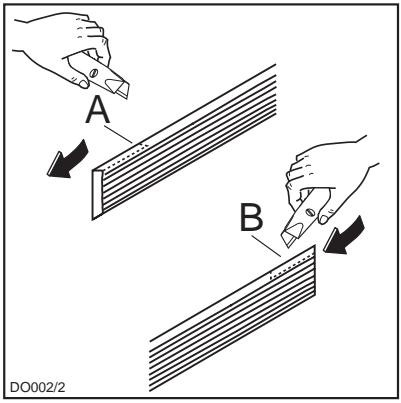

Reversibilité de la porte 13

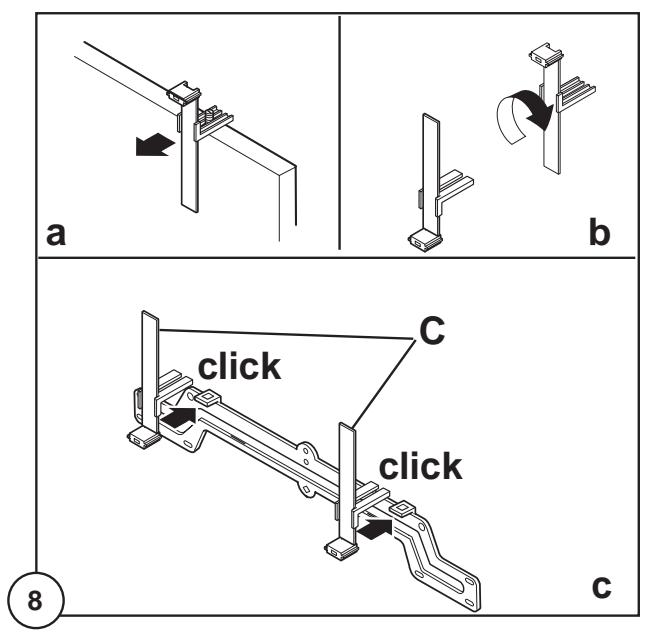

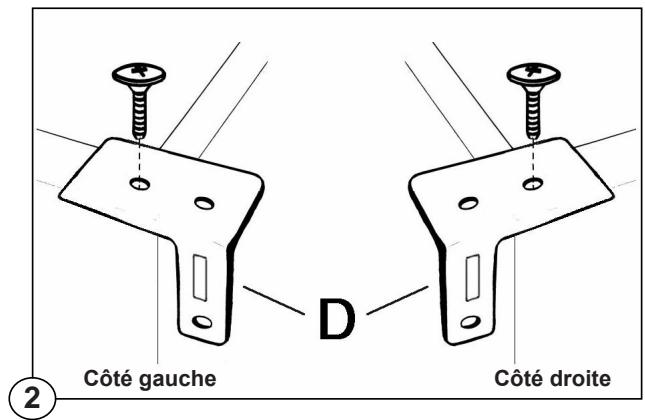

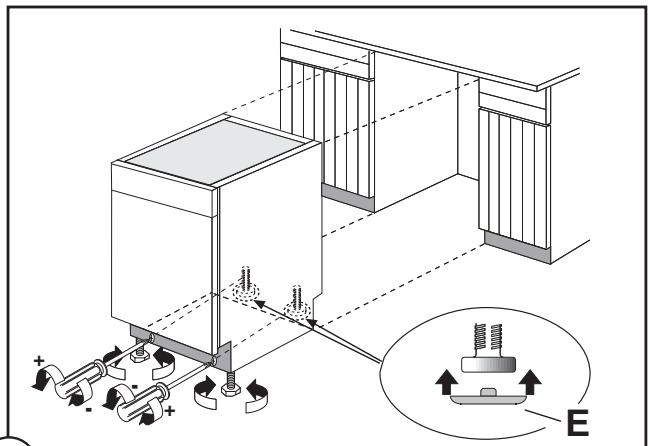

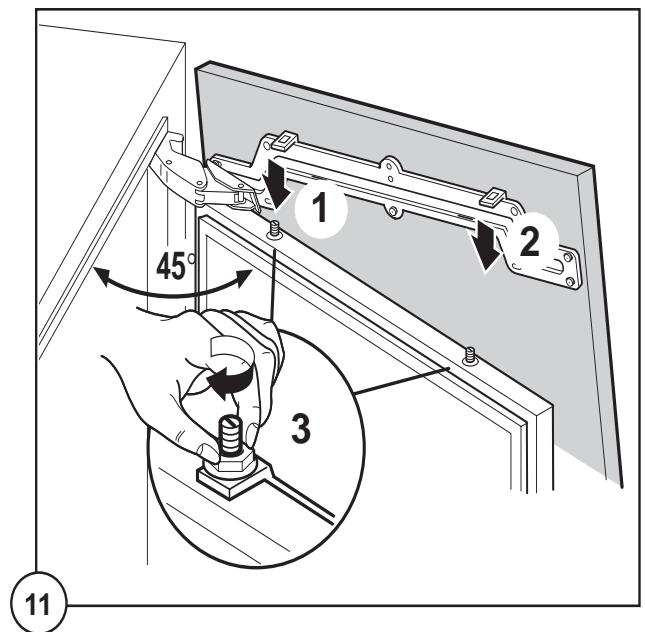

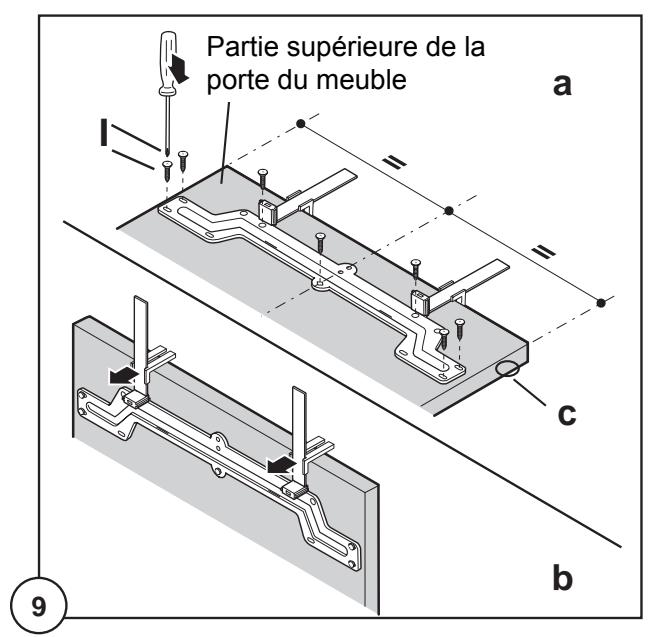

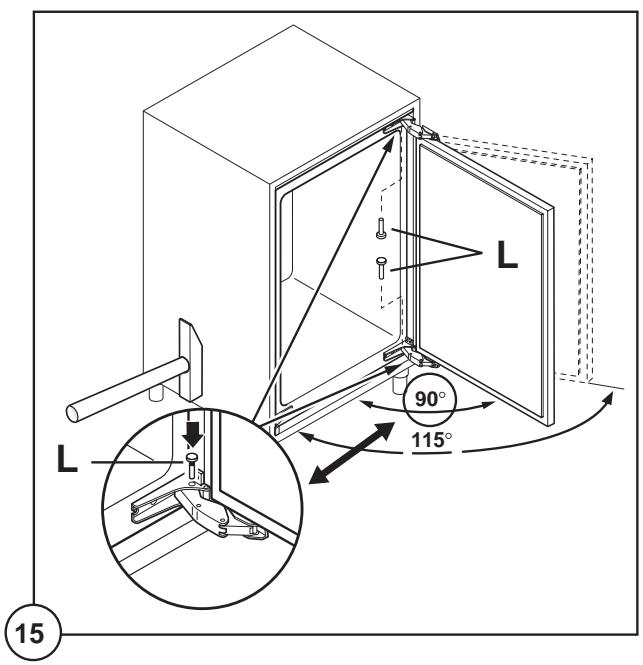

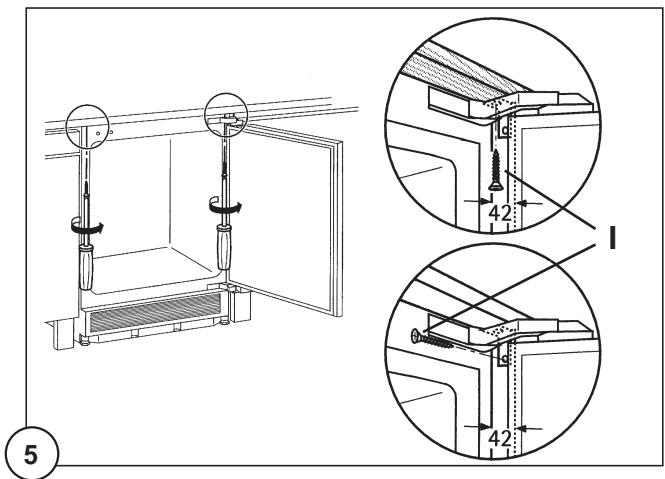

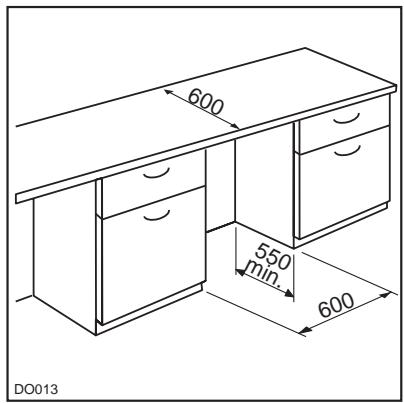

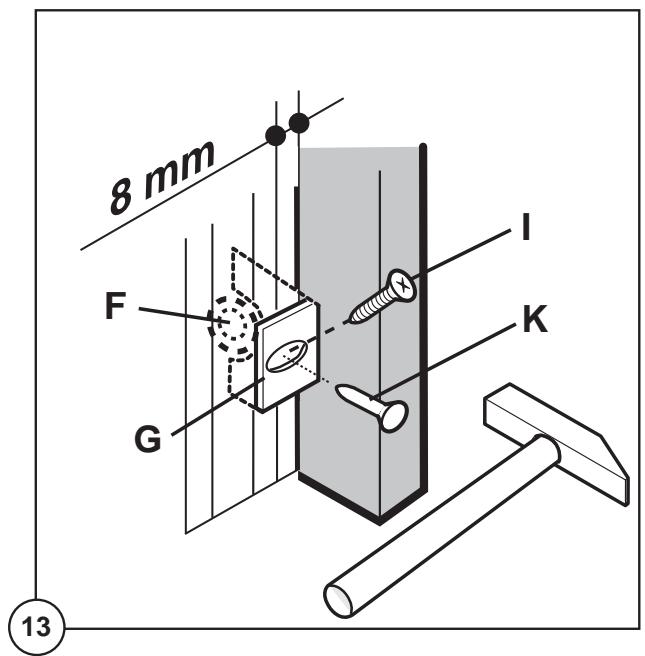

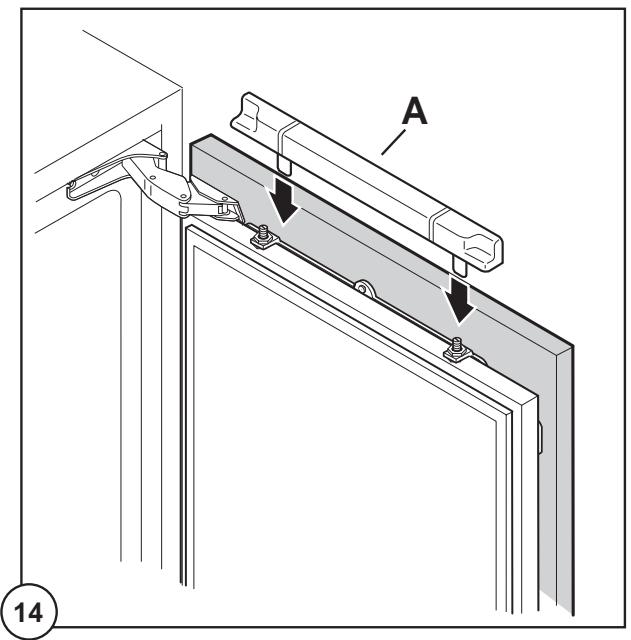

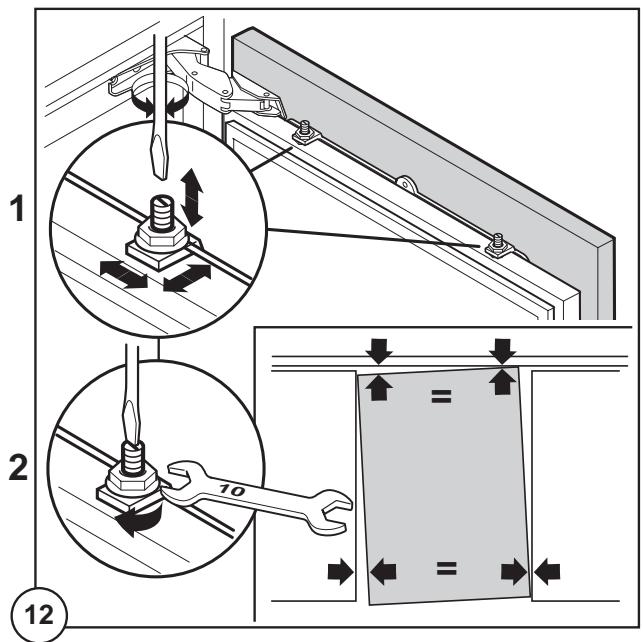

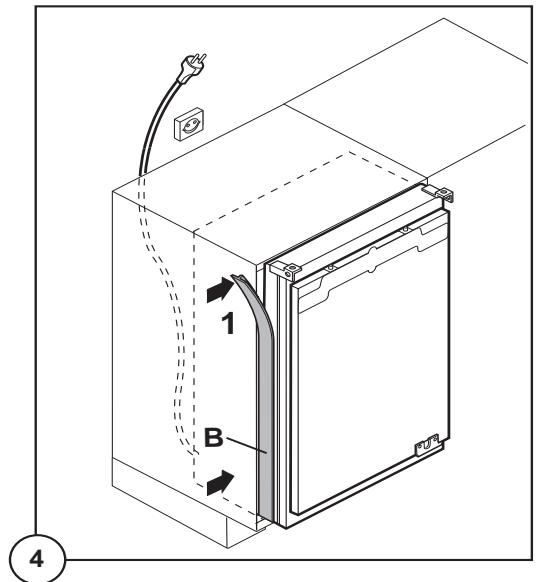

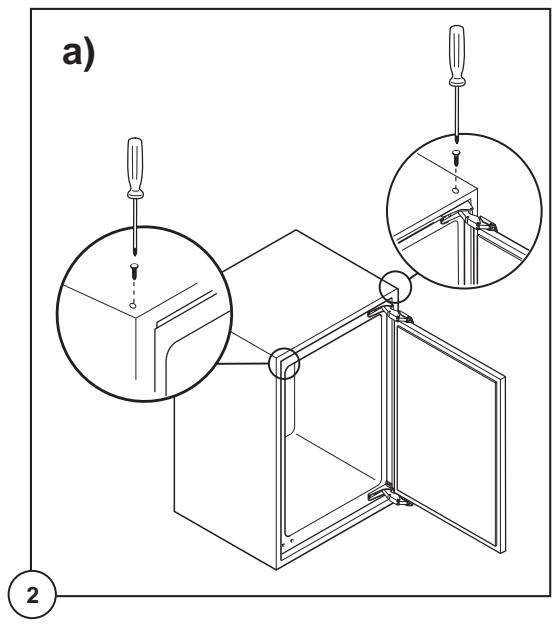

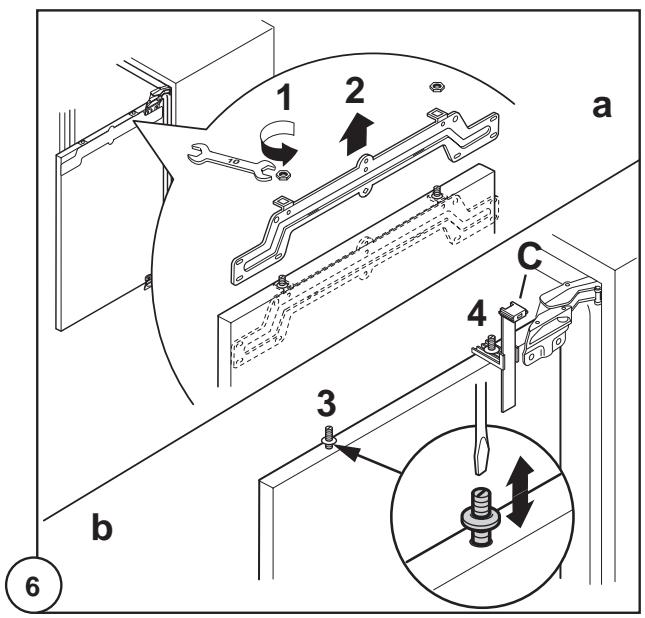

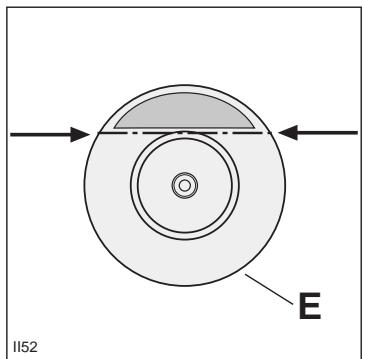

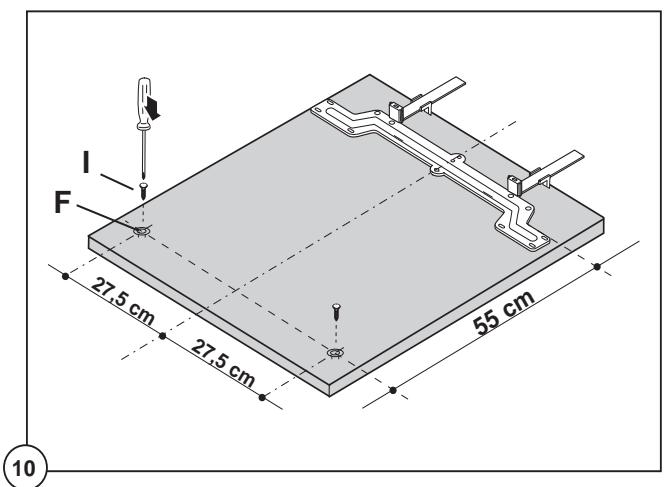

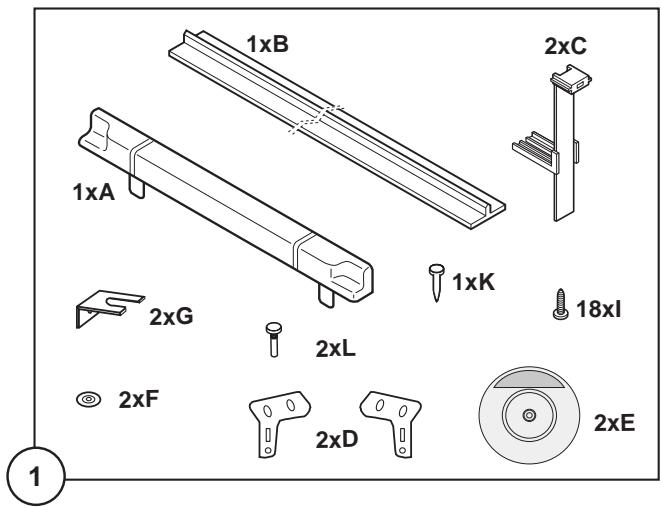

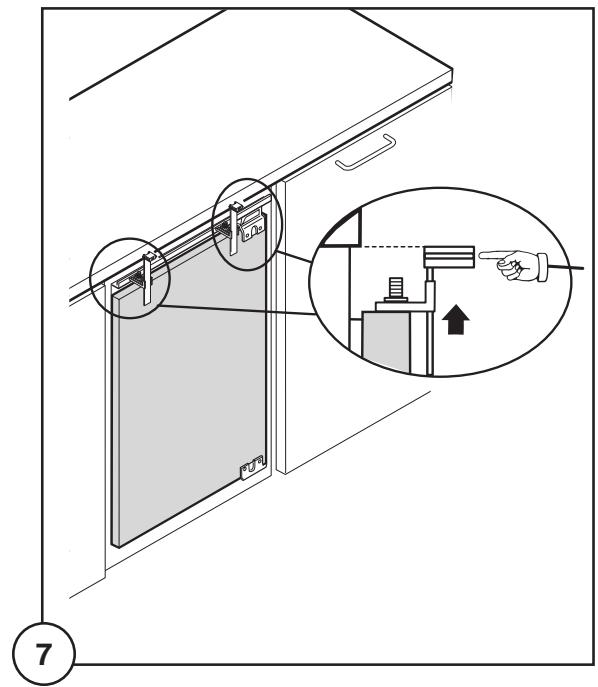

Encastrement sous un plan de travail 14

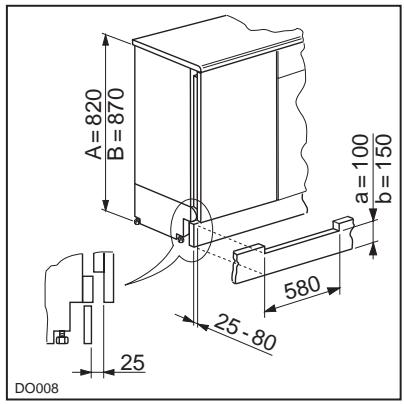

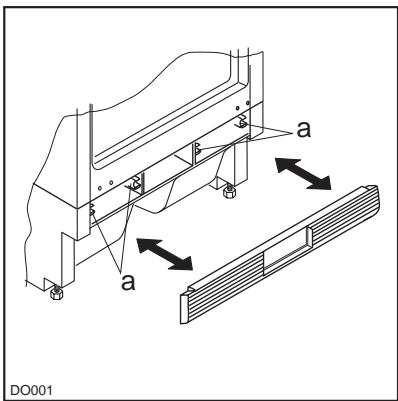

Montage de la plinthe 17
Comment dire votre notice d'utilisation?
Les symboles suivats vous guideront tout au long de la lecture de votre notice d'utilisation.
Instructions de sécurité
Description d'opérations étape par étape
Conseils et recommendations
Informations liées à la protection de l'environnement
Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant.
Ces avertissements ont ete redigés pour voite sccurite et celie d'autrui.
Utilisation
- Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
- Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit réfrigérant et ainsi d'éviter le risque de fuites de liquide.
- Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
- Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
- Les réfrigerateurs et / ou congélateurs menagers sont destinés uniquement à la conservation et / ou congélation des aliments.
- Suívez les indications du fabricant pour la conservation et / ou congélation des aliments.
- Dans tous les apparêls de réfrigération et congélation certaines surfaces peuvent se couvir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.
- N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irrémédiablen l'évaporateur rendant du même coup l'appareil inutilisable. N'employez pour cela qu'une spatule en plastique.
- Débranche toujours la prise de courant avant de procéder au nettoyage interieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les modèles qui en sont équipés).
- Les C.F.C. sont remplacés par des hydrocarbures.
- Le circuit réfrigérant de cet apparéil contient de l'isobutane (R600a): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R600a.
-
Ce gaz est néanmoins inflammable:
-
Ne faites pas fonctionner d'appareils électriques (par exemple: sorbetières
électriques, mélangeurs ou de sèche cheveux pour accélérer le dégivrage, ...) à l'intérieur de votre apparéil.
- Pendant le transport et l'installation de votre apparéil, assurez-vous qu'aucune partie du circuit n'est endommagée. Si tel est le cas:
- Evitez les flammes vives (briquet) et tout autre allumage (étincelles).
- Aérez la piece où se trouve l'appareil.
Cet apparéil contient des hydrocarbures dans son circuit de réfrigérant; l'entretien et la recharge ne doivent donc être effectuels que par du personnel autorisé.
N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part des yeux préconisés.
En cas de panne, n'essayez pas de réparer d'appareil vous-mêmes.
Stockage des denrées dans les réfrigérateurs et régles d'hygiène
La consommation croissant de plats préparés et d'autres alimentés fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maitrise de la température de transport et de stockage de ces produits.
A la maison, le bon usage du réfrigérateur et le respect de régles d'hygiène rigoureuses contribuents de façon significative et efficace à l'amélioration de la conservation des alimentés.
Conservation des alimentés/Maîtrise des températures
Stockez les alimentés selon leur nature dans la zone appropriée :
Zone tempérée: Boissons, øeufs, beurre, sauces industrielles et préparées, fromages à pâtes cuite, fruits et légumes frais.
Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais.
Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâté à tarte, pizza/quiches,
(1) Chaine de froid: maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.
produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4^ .
L'observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des alimentés.
- Emballer systématiquement les produits pour éviter que les denrées ne se contaminant mutuellement.
- Se laver les mains avant de toucher les alimentés et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sur, au moment de passer à table comme les règles d'hygiène l'imposent.
- Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découvert sans les avoir bien nettoyés au préalable).
- Attendre le refroidissement complet des préparations avant de les stocker (exemple : soupe).
- Limiter le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
- Disposer les alimentés de telle sorte que l'air puisse circuler librement tout autour.
Il convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d'ajuster le thermostat en conséquence comme indiqué (page "UTILISATION").
La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d'un thermomètre placé,ès le départ,dans un récipient rempli d'eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte.
Respect des régles d'hygiène
- Nettoyez féquèment l'intérieur du réfrigérateur en utilisant un produit d'entretien deux sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.
- Retirez les suremballages du commerce avant de placer les alimentents dans le réfrigérateur (par exemple suremballages des packs de yaours).
- Couvrez les aliments.
- Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
Installation
- Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation. Important: en cas de dommage du cable d'alimentation, il ne doit être replacé que par un professionnel qualifié.
- L'appareil se rechauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entrainerait un mauvais fonctionnement et des dommages sur l'appareil.
- Suivez les instructions données pour l'installation.
- Àprous la livraison attendez 2 heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
- Cet apparéil est lourd. Faites attention lors de son déplacement.
- L'appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.
- Evitez une exposition prolongée de l'appareil aux rayons solaires.
- Il doit y avoir une circulation d'air suffisante à la partie arrrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
- Pendant le fonctionnement normal, le condenseur et le compresseur à l'arrière de l'appareil s'échauffent sensiblement. Pour des raisons de sécurité, la ventilation doit être prévue comme indiquedans le paragraph correspondant.
Attention: veillez à ne pas obstruer les ouvertures de ventilation.
Veuillez dire attentivement ces remarques avant d'instructor et d'utiliser votre apparéil.
Nous vous remercions de votre attention.
Protection de l'environnement
Tous les matériels marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils pulsSENT être recupérés et recyclés.
Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit plutôt etre remis au point de ramassage concerne, se chargeant du recyclage du matériel electrique et electronique. En vous assurant que ce produit est eliminé correctement, vous favorisez la prévention des conséquences négatives pour I'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuilles prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets menagers ou le magasin où vous avez acheté le produit.
- Le système frigorifique et l'isolation de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement.
- Si vous vous débarrasssez de votre apparil, veillez à ne pas déterminer les circuits frigorifiques.
- Cet apparéil est muni de fermetures magnétiques. S'il remplace un apparéil équipé d'une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d'éviter aux enfants de s'enfermer dans l' apparéil et de mettre ainsi leur vie en danger. Veillez également à couper le cable d'alimentation électrique au ras de l' apparéil.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin ou vous avez effectué l'achat...), veuillez consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.
En cas d'intervention sur votre apparéil, exigez du Service ÀpRES VENTE les pieces de rechange certifiées Constructeur.
Utilisation
Mise en service
Votre apparéil étant destiné au stockage des aliments, prenez la précaution de nettoyer l'intérieur avec de l'eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.
Rincez et sechez soigneusement.
Attendez 2 heures avant de brancher votre apparéil et de procéder au réglage du thermostat.
Le thermostat
Il commande la mise en marche et l'arrêt de l'appareil. Le repère «O» correspond à la position "arrêt". Le repère 6 correspond à la position la plus froide.
Les repères 1 et 6 sont des repères extrêmes, nous vous conseillons, lors de la mise en service, d'effectuer un premier réglage une position Médiane en tenant compte des remarques ci-dessous. Ensuite, seule votre experience vous permettra de déterminer la position convenant le mieux.
La température à l'intérieur de l'appareil est fonction de plusieurs facteurs, tels que la température ambiente, la quantité de denrées stockées, la fréquence d'ouverture de la porte, etc...

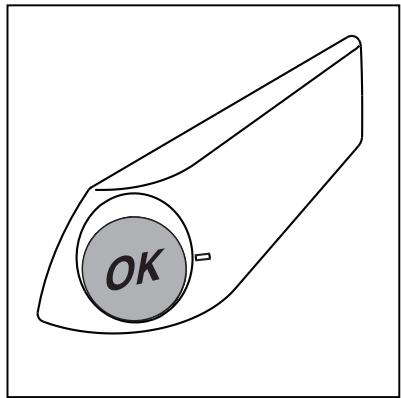

Indicateur de température:
Pour vous aider au bon réglage de votre apparéil, nous avons équipé la zone la plus froide de votre réfrigérateur d'un indicateur de température.
Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, voirlez à ce que «OK» apparaisse dans l'indicateur de température.
Si "OK" n'apparait pas, la température moyenne de la zone est trop élevé. Reglez le thermostat sur une position supérieure.
L'indication «OK» apparaisant en noir, celle-ci est difficilement visible si l'indicateur de température est mal éclairé.
En cas de doute ou de mauvaise visibilité, n'hésitez pas à éclairer l'indicateur à l'aide d'une lampe de poche.
A chaque modification du thermostat, attendez la stabilisation de la température à l'intérieur de l'appareil avant de procédé si nécessaire, à un nouveau réglage. Ne modifies la position du thermostat que progressivement et attendez au
moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification.
NOTA : ÀpRES chargement de l'appareil de denrées fraîches ou après ouvertures répetées (ou ouverture prolongée) de la porte, il est normal que l'inscription « OK » n'apparaissé pas immédiatement dans l'indicateur de température; attendez au moins 12h avant de réajuster le thermostat si nécessaire.
Emplacement des denrées
Dans un réfrigerateur la température n'est pas uniforme (à l'exception des apparciels à froid ventilé ou brassé).
Chaque type d'aliment a une température de conservation ideale et donc un emplacement précis à respecter.
En réglant correctement votre réfrigérateur, vous obtienda des zones correspondant à chaque type d'aliments (voir chapitre «AVERTISSEMENTS IMPORTANTS» de la notice d'utilisation).
Zone la plus froide
L'espace situé directement au-dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartment réfrigérateur.
Cette zone est délimitée par un autocollant sur la paroi de votre apparéil.
La clayette située au-dessus de cette du bac à légumes correspond au haut de la zone la plus froide, cette clayette étant amovible, veillez à ce qu'elle soit toujours au même niveau que la limite de zone décrite sur l'autocollant, afin de garantir les températures dans cette zone.
Vous obtiendrez une(Meilleure conservation de vos alimentes si vous les placez dans la zone de froid convenant le比较好 au leur nature.
La zone la plus froide se situe au niveau de la clayette inférieure en verre.
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigerateur.
Si l'évaporateur (paroi postérieure à l'intérieur du réfrigérateur) se couvre anormalement de givre (appareil trop charge, température ambiente elevée, thermostat sur une position élevée, ouvertures féquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure jusqu'à atteir de nouveau des périodes d'arrêt du compresseur. En effet, pour que le dégivrage du compartment réfrigerateur se fasse automatiquement, le compresseur doit obligatoirement s'arrête par intermittence.
| Emplacement | Produits |
| Clayettes supérieure et centrale | Aliments cuits, entremets et toutes denrées à consommer assezrapidement.Fromages frais, charcuterie. |
| Clayette inférieure | Viance, volaille, gibier et poissons crus.Temps maximum de conservation: 1 à 2 jours. |
| Bac(s) à légumes | Légumes frais, fruits. |
| Contre-porte | Les balconnets receivefront, en bas, les bouteilles, puis en remontantles produits de faible volume et d'emploi courant (crème,yaourts ...). Le beurre, les fromages cuits et les oeufs trouverontleur place dans les casiers ou étagères appropriés. |
Remarques: Les bananes, les pommes de terre, l'ail et les oignons ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigerateur que si l'on désire arrêtier leur maturation. Ils devront alors être soigneusement enveloppés.
Nos conseils pour un stockage optimal
- N'entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou recipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).
- Respectez les conseils pour le stockage des denrées, et les régles d'hygiène alimentaire disponibles au paragraphe "Avertissements importants".
- Afin de permettre une circulation d'air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique.
- Couvre les aliments.
- Placez les légumes dans le(s) bac(s) approprié(s).
Eléments modulables

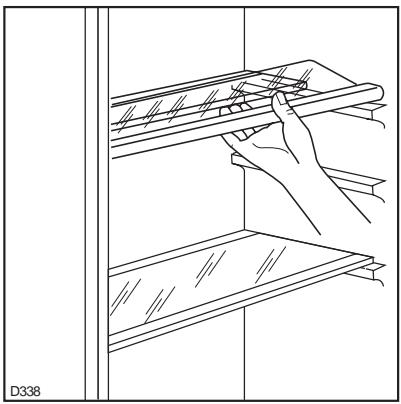

Clayettes
Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs selon vos besoin.
Pour une meilleure utilisation de l'espace vous pouvez superposer les demi-tablettes antérieures sur les demi-tablettes postérieures.

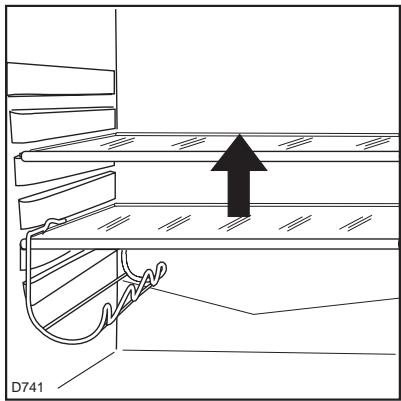

Support porte bouteille
Le support porte bouteille, accroché à une clayette interne, est utilisé pour positionner les bouteilles ou les boîtes à différentes hauteurs.
Pour enlever le support souvevez la clayette dans la partie arrrière avec une pression, otez-la et reinsérez la clayette.

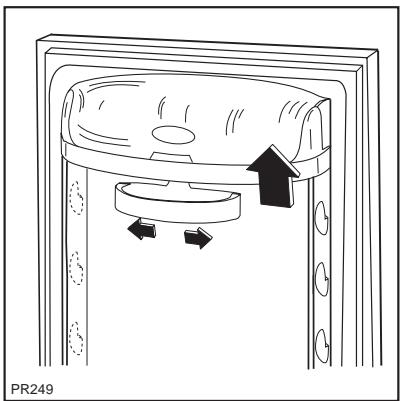

Balconnets
En fonction des besoin, vous pouvez tirer létéralement le compartment de rangement situé dans la porte.
Pour un nettoyage plus soigné, les balconnets supérieur et inférieur peuvent être retirés: agir dans le sens indiqué par les flèches puis les replacer dans la même position.
Votre apparéil est équipé du système Bio Protect: il évite la proliferaton des bacteriés, qui seraient au contact de la cuve ou de la contre porte, en les détruisant.
Ce système ne dispense pas d'un nettoyage régulier de votre(APpeuil.
L'entretien régulier de votre apparéil assurera son bon fonctionnement et sa durée de vie.
Débranche l'appareil avant toute opération.
Attention
Cet apparéil contient des hydrocarbures dans son circuit réfrigérant; l'entretien et la recharge ne doivent donc être effectués que par du personnel qualifié.
Dégivrage
Le dégivrage du compartment réfrigérateur s'effectue AUTOMATIQUEMENT à chaque arrêt du compresseur. L'eau de dégivrage est evacuée dans un bac situé à l'arrière de l'appareil, où elle s'évapore. Cette opération ne nécessite aucune intervention de votre part.
Nettoyage
Ne procédez au nettoyage qu'après avoir débranché l'appareil.
Il est indispensable de maintainir votre apparéil en parfait état de propre.
N'utilisez jamais de produits abrasifs ou caustiques, ni d'éponges avec grattoir pour procéder au nettoyage interieur de votre apparéil.
Il est recommandé de nettoyer le réfrigérateur très régulièrement.
Procedez comme suit:
- Retirez tous les accessoires (clayettes, balconnets, bac à légumes, etc...).
Lavez-les à l'eau tiède additionné d'un détergent doux et inodore (produit utilisé pour la vaissele par exemple); rincez à l'eau javellisée et séchez très soignement. - Lavez les parois interieures comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et de la gouttière d'évacuation de l'eau de dégivrage. Nettoyez l'orifice d'écoulement (F) de l'eau de dégivrage avec le bâttonnet (P) se trouvant dans l'orifice.
- Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.

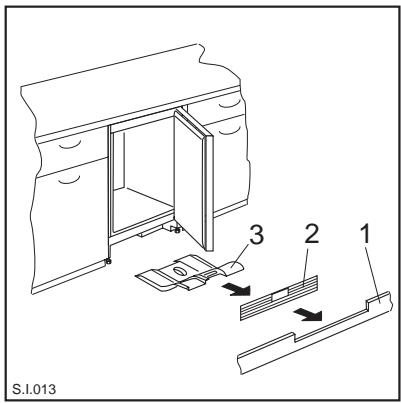

Nettoyage extérieur
La structure de l'appareil permet d'effectuer un nettoyage de la partie arrrière située pres du mur à l'aide d'un aspirateur ou d'une Brosseouple.
Procedez comme suit:
- Enlevez la plinthe (1);
- démontez la grille d'aération (2);
- sortie le cache (3) avec précaution en veillant à ce qu'il n'y ait pas de traces d'eau provenant du dégivrage.
- Remettez l'appareil en service.
Cette opération doit être effectuee une fois par an.
Remplacement de l'ampoule
Pour remplacer l'ampoule
- Debranche l'appareil.
- Dévissez la vis de fixation du diffuseur.
- Décrochez la partie mobile en exerçant une pression sur celle-ci.
- Dévissez l'ampoule et remplacez-la par un modelesemblable (max. 15 W).
En cas d'absence prolongée ou de non-utilisation
Ramenez le thermostat sur la position «O».
Débranchez, videz, dégivrez et nettoyez l'appareil. Maintenez la porte entrouverte pendant toute la durée de non-utilisation.
Si toutes, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci.
En cas d'anomalie de fonctionnement
La fabrication de votre apparéil a fait l'objet de nombreuses vérifications. Cependant, si vous constazez une anomalie de fonctionnement, consultez le tableau ci-dessous avant d'appeler le service après vente.
| Symptômes | Solutions |
| L'appareil vibre | Vérifiez que: • L'appareil est correctement calé (voir chapitre Installation). • L'appareil n'est pas installé contre une cloison résonnante. |
| Il y a des traces d'eau au fond du réfrigérateur | Vérifiez que: • L'orifice d'écoulement de l'eau de dégivrage n'est pas obstrué. |
| Il y a du givre sur l'évaporateur du réfrigérateur | Vérifiez que: • Le thermostat n'est pas sur une position trop élevé. • Les alimentés ne sont pas en contact avec l'évaporateur afin que l'air circule correctement. |
| L'appareil ne fait pas suffisamment de froid dans le réfrigérateur | Vérifiez que: • L'appareil est dans une piece où la circulation d'air est normale. • L'appareil n'est pas situé à proximité d'une source de chaleur. |
| Le réfrigérateur s'accêtte de fonctionner | Vérifiez que: • Le thermostat n'est pas sur la position arrêt «O» • La prise est effectivement branchée. • Les fusibles sont en bon état et n'ont pas disjoncté. |
| L'ampoule d'éclairage ne fonctionne pas | Vérifiez que: • Le thermostat n'est pas sur la position arrêt «O» • La prise est effectivement branchée. • L'ampoule d'éclairage ne soit pas défectueuse. |
| L'appareil fait trop de bruit | • Il n'est pas anormal d'entendre le bruit de circulation du fluide frigorigène selon son état liquide, gazeux ou vapeux. |
Sieldom de ces defauns n'est observé, il convient de consulter très rapidement le service après vente de voter magasin-vereur afin d'eviter toute altiération des alimentes. Donnez-lui la referrerce complète de suaure apparieil: ces renseignements figurent sur la plaque signaletique située à l'intérieur de l'appareil, en bas, sur le cote droite.
En cas d'arrêt de fonctionnement
Si la panne est de courte durée, il n'y aaucun risque d'altération pour les alimentes, abstenez-vous cependant d'ouvrir la porte.
Conformément à la Législation en viguer, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Service ÀpRES-Vente
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS D'ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.
Sous son entière initiative et responsabilité,Vote Vendeur répondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
i Plaque signalétique
En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de sériede l'appareil. Ces indications figurent sur la plaque signalétique située sur votre apparéil.
En cas d'intervention sur votre apparéil, exigez du service après vente les pieces de rechange certifiées Constructeur.
Caracteristiques techniques
Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil.
Cet apparéil est conforme aux Directives Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnetique) et modifications successives.
Branchement électrique
Votre appeareil ne peut etre branché qu'en 230 V monophasé.
Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre apparéil compte tenu des autres apparéils déjà branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important L'installation doit etre réalisée conformément aux regles de l'art,aux prescriptions de la norme NF.C 15.100 et aux prescriptions de I'E.D.F.
Utilisez un socle de prise de courant compteant une borne de mise à la terre, qui doit être obligatoire raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l'E.D.F; cette prise de courant doit impérativement être accessible.
Si le cable d'alimentation est endommaged, il doit etre remplace par un cable d'alimentation certifie.
Cette opération ne peut être effectuee que par une personne habilitee, par voire vendeur, ou par le fabricant.
L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait etre engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou defectueuse.
Emplacement
Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
Veillez à ce que l'air circule librement tout autour de l'appareil (voir instructions pour l'encastrement).
Pour le bon fonctionnement de votre apparéil, la température ambiente du local doit être comprise entre +10^ et +38^ . La classe d'appartenance est indiquée sur la plaque signalétique.
Audelà de ces températures, ses performances peuvent s'en trouver diminuées.
Instructions pour l'encastrement
Préparation de la grille
Ouverture de la porte à gauche:
- enlevez le côté droit (A) de la grille en le coupant de l'arrière.
Ouverture porte à droite:
- enlevez le côté droit (B) de la grille en le coupant de l'arrière.
Procedez ensuite comme suit pour remettre la grille sur l'appareil:
- glissez la grille à la base de l'appareil puis appuyer sur les crochets (a) jusqu'àu déclic.
Réversibilité de la porte
La porte de cet apparéil est réversible: son sens d'ouverture peut être modifié en fonction du souhait de l'utilisateur.
Attention!
La réversibilité de la porte une fois effectuee, contrôlez que le joint magnétique adhére à la carrosserie. Si la température à l'intérieur de la piece est trop BASSE (en hiver, par exemple), il se peut que le joint n'adhére pas parfaitement. Dans ce cas, si on ne veut pas attendre que le joint reprene sa dimension naturelle après un certain temps, on pourra accélérer ce processus en chauffant la partie interessée à l'aide d'un sèche-cheveux.
Encastrement sous un plan de travail
Les dimensions de la niche doivent correspondre à celles indiquées dans la figure.
- Pièces de montage fournies avec l'appareil.
-
Fixez à l'appareil les équerres livrées à cet effet (fig.).
-
Mettre en place l'appareil. La prise murale doit se couver impérativement hors de la niche d'encastrement de l'appareil.
3
L'appareil est équipé de pieds régables; pour régler l'appareil à la hauteur souhaitatione (870 mm max.), il est nécessaire d'agir sur les 4 pieds régiables.
Pour faciliter le glissement de l'appareil dans la niche d'encastrement, appliquez les coussinets (E) fournis sous les deux pieds postérieurs. Si nécessaire, vous pouze réduire les dimensions des coussinets en les coupant comme l'indique la figure.
- Appliquez les joints (B) à pression à l'appareil (fig.).
- Vissez l'appareil.
- Montez la porte du meuble
7. Posez le couvre-joint (A).
Montage de la plinthe
Attention!
Pour ne pas compromètement le bon fonctionnement de l'appareil, il est nécessaire d'utiliser la grille d'aération d'origine.
- Si la niche d'encastrement de l'appareil a une hauteur de A = 820 mm et une hauteur de plinthe a = 100 mm, la plinthe peut être montée sans modification. Il en est de même pour une hauteur d'encastrement de B = 870 mm et une hauteur de plinthe b = 150 mm.
- Si la hauteur de la plinthe est supérieure à a = 100 mm, b = 150 mm, celle-ci doit être découverte afin d'obtenir une hauteur de a = 100 mm et b = 150 mm et une largeur a = 580 mm.
Fixez la plinthe au bloc cuisine.
Important
La plinthe doit être positionnée à une distance minimum de 25 mm de la porte.
ARTHUR MARTIN ELECTROLUX
Pour tener nos engagements, nous écoutons les Consommateurs
Info Conso Electrolux est le lien privilégé entre la marque et ses Consommateurs. Il assure en permanence une double mission: satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cette les produits que nous vous proposons.
AVANT L'ACHAT
Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'eventail de nos gamas de produits et vous apporte des infos pour vous aider dans votrechioix en fonction de vos propres besoin.
APRÈS L'ACHAT
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir: trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.
A bientôt!
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Info Conso
Electrolux
BP 50142 - 60307 SENLIS CEDEX
Tel.: 08 90 71 03 44 (0,15 € TTC/mn)
Fax:0344622154
E-MAIL:info.conso@electrolux.fr
Permanence téléphonique du lundi au vendredi de 8h30 à 18h00
Pour toute question technique :
Centre Contact Consommateurs
BP 20139 - 60307 SENLIS CEDEX
Tel.: 08 92 68 24 33 (0,34 € TTC/mn)
E-MAIL : ehp.consmmateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
ARTHUR MARTIN
Pour une vie plus facile.
