Type de produit	Trottinette électrique MINIMOTOR SPEEDWAY MINI PRO LITE
Caractéristiques techniques principales	Trottinette pliable, cadre en aluminium, roues de 8 pouces
Alimentation électrique	Batterie lithium-ion rechargeable
Type de batterie	Batterie lithium-ion 36V
Tension	36 Volts
Puissance	500 Watts
Dimensions approximatives	Longueur : 100 cm, Largeur : 40 cm, Hauteur : 115 cm
Poids	12 kg
Vitesse maximale	25 km/h
Autonomie	Jusqu'à 30 km par charge
Temps de charge	4 à 6 heures
Système de freinage	Frein à disque arrière et frein électronique avant
Utilisation	Idéale pour les trajets urbains et les déplacements quotidiens
Entretien et nettoyage	Nettoyer avec un chiffon humide, vérifier régulièrement les freins et les pneus
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Casque recommandé, éclairage avant et arrière, réflecteurs
Informations générales	Poids maximum supporté : 100 kg, garantie de 2 ans

FOIRE AUX QUESTIONS - STROTTINETTESPEEDWAYMINIPROLITE MINIMOTOR

Comment recharger la batterie de la MINIMOTOR STROTTINETTESPEEDWAYMINIPROLITE ?

Pour recharger la batterie, connectez le chargeur fourni à la prise de charge située sous le plateau. Assurez-vous que le scooter est éteint pendant la recharge. Le temps de charge complet est d'environ 4 à 6 heures.

Quel est le poids maximum supporté par la MINIMOTOR STROTTINETTESPEEDWAYMINIPROLITE ?

Le poids maximum supporté par la MINIMOTOR STROTTINETTESPEEDWAYMINIPROLITE est de 100 kg.

Comment régler la vitesse du scooter ?

La vitesse du MINIMOTOR STROTTINETTESPEEDWAYMINIPROLITE est réglée via l'accélérateur. Pressez doucement pour une vitesse faible et plus fermement pour atteindre la vitesse maximale.

Que faire si la trottinette ne s'allume pas ?

Si la trottinette ne s'allume pas, vérifiez d'abord si la batterie est chargée. Si la batterie est chargée et que le problème persiste, vérifiez le fusible et les connexions électriques.

Comment entretenir la MINIMOTOR STROTTINETTESPEEDWAYMINIPROLITE ?

Pour entretenir votre scooter, nettoyez régulièrement les roues et le plateau, vérifiez la pression des pneus, et assurez-vous que toutes les pièces mobiles sont lubrifiées. Évitez de l'exposer à des conditions climatiques extrêmes.

Quelle est l'autonomie de la batterie ?

L'autonomie de la batterie dépend du terrain et du poids de l'utilisateur, mais elle est généralement d'environ 20 à 25 km par charge.

Comment plier la trottinette pour le rangement ?

Pour plier la MINIMOTOR STROTTINETTESPEEDWAYMINIPROLITE, déverrouillez le mécanisme de pliage situé sur le guidon et abaissez-le doucement jusqu'à ce qu'il se verrouille en position pliée.

Y a-t-il une garantie pour la MINIMOTOR STROTTINETTESPEEDWAYMINIPROLITE ?

Oui, la MINIMOTOR STROTTINETTESPEEDWAYMINIPROLITE est couverte par une garantie de 2 ans contre les défauts de fabrication. Conservez votre reçu d'achat pour toute réclamation.

MODE D'EMPLOI STROTTINETTESPEEDWAYMINIPROLITE MINIMOTOR

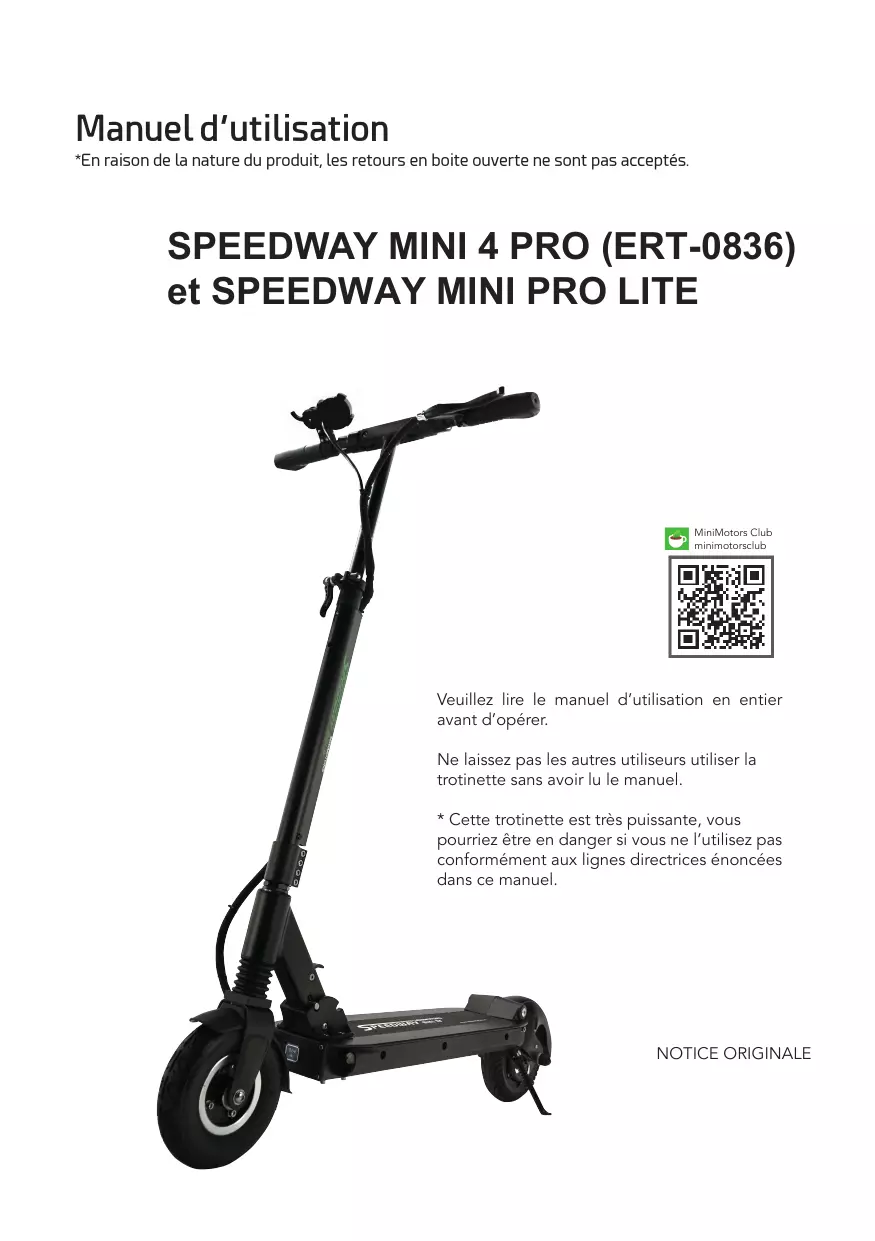

Manuel d'utilisation

*En raison de la nature du produit, les retours en boite ouverte ne sont pas acceptés.

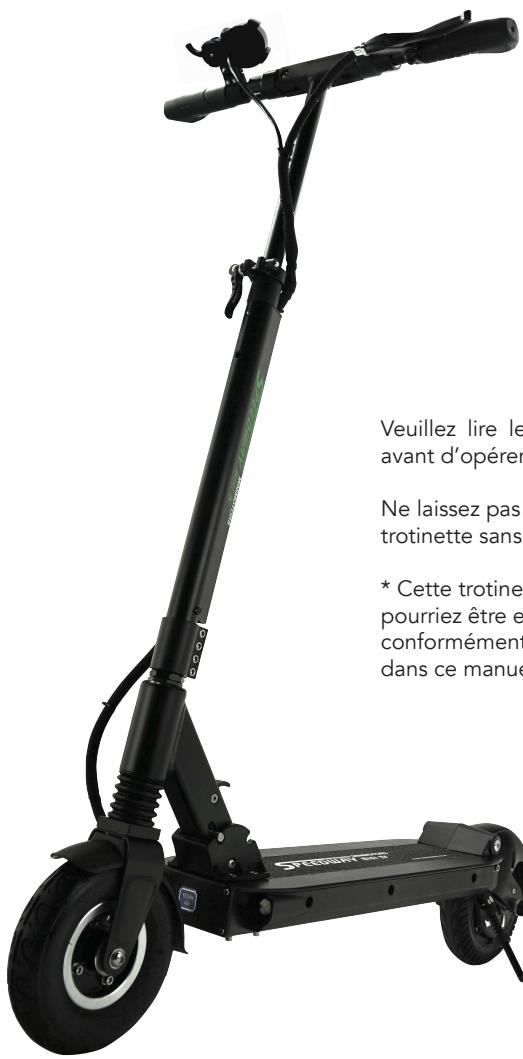

SPEEDWAY MINI 4 PRO (ERT-0836) et SPEEDWAY MINI PRO LITE

MinMotors Club
minimotorsclub

Veuillez lore le manuel d'utilisation en entier avant d'opérer.

Ne laïsez pas les autres utilisateurs utiliser la trotinette sans avoir lu le manuel.

• Cette trotinette est très puissant, vous pourriez être en danger si vous ne l'utilise pas conformément aux lignes directrices énoncées dans ce manuel.

Consignes de sécurité

Précautions générales de sécurité de la trottinette

1. Avertissement : Cette trottinette a quelques propriétés de résistance à l'eau mais n'est pas imperméables à l'eau.

2. L'APPAREIL DOIT ÉTRE UTILISÉ UNIQUÉMENT AVEC LE CHARGEUR FOURNI

3. CET APPAREIL PEUT ÉTRE UTILISÉ PAR DES ENFANTS ÂGÉS D'AU MOINS 8 ANS ET PAR DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUITES OU DENUEES D'EXPÉRIENCE OU DE CONNAISSANCE, S'ILS (SI ELLES) SONT CORRECTEMENT SURVEILLÉ(E)S OU SI DES INSTRUCTIONS RELATIVES À L'UTILISATION DE L'APPAREIL EN TOUTE SECURITE LEUR ONT ÉTÉ DONNÉES ET SI LES RISQUES ENCOURUS ONT ÉTÉ APPRÉHENDÉS. LES ENFANTS NE DOIVENT PAS JOUER AVEC L'APPAREIL. LE NETTOYAGE ET L'ENTRETIEN PAR L'USAGER NE DOIVENT PAS ÉTRE EFFECTUÉS PAR DES ENFANTS SANS SURVEILLANCE

Rappel consignes de sécurité

Précautions générales de sécurité de la trottinette

1. Eviter de l'utiliser par temps de pluie! Ne pas nettoyer la trottinette avec de l'eau.

1. Attention aux pieces en rotation : Veiliez à ne pas porter des vêtements amples, des accessoires (sacs, lacets.), qui peuvent se bloquer dans un élément en rotation ou un élément du système de piage de la trottinette.
2. Ce produit n'est pas une trottinette pour faire des figures : sauter, cascades, acrobaties... si une panne intervient suite à une mauvaise utilisation, cela annulera la garantie
3. Respectez les limites de poids : Ce produit est destiné à un seul adulte, le poids maximum est de 100kg. Cette trottinette n'est pas destinée aux enfants. Elle ne doit pas etre utilisé par 2 personnes.
4. Démontage / modifications : Le démontage ou la modification de la trottinette sans autorisation préalable annulera la garantie.
5. Conformité légale : Veuillez-vous conformer à toutes les lois locales relatives au traffic et aux lois régissant les vehicules électriques personnels.
6. Demarrage lent : Pour les nouveaux utilisateurs, commencez à une vitesse stable. S'entrainer à rouler dans des zones ouvertes avant de l'utiliser dans un lieu public.
7. Arrêt contrôle: Un freinage d'urgence fort et soudain risque de renverser la trottinette. Veuillez décélérer progressivement pour vous arrêter en toute sécurité. N'applique pas de force extrème sur le levier de frein.
8. Précaution pour les descentes : Accélérer pendant une descente est extrémement dangereux! Prenez soit de réduire votre vitesse, utilisez le frein en conséquence. Gérer la surchauffe des freins et votre stress sur la trottinette en s'arrêtant périodiquement pendant une longue descente
9. Ne poussez pas trop la machine : Les catégories de pente acceptables varient en fonction du poids de l'utilisateur. Les montées excessivement longues et raides entraineront des surchauffes, des coupures de surintensité ou des creux de tension, entraînant un potentiel dommage irréversible
10. Lorsque l'on porte la trottinette : Essayer de la soulever par les poignées risque d'endomma- ger le système de piage. Pour la soulever correctement, tenez le plateau d'une main et tenez le guidon de l'autre. Prenez soin de ne pas vous abimer le dos.
11. Equipement de sécurité : Veuillez porter une protection de sécurité appropriée pour rouler (casque aux normes, genouillères, couidières, protège-poignets...)

Précautions générales de sécurité pour la conduite

1. Lorsque vous roulez dans l'obscurité, vérifie que vos lumières fonctionnent correctement. Parce que votre capacité à réagir aux événements avec une faible lumière est alterée, veuilles garder votre vitesse sous contrôle.
2. Trouvez une position appropriée qui permet de réagir aux scénarios de conduite inattendus. Entrainez-vous à ralentir progressivement jusqu'à un arrêt complet.
3. Prende des precautions supplémentaires lors de l'utilisation dans les environnementssuivants : surface glissante, zones de circulation dense, pentes soudaines, mauvaises conditions de route et intersections
4. Ne pas s'approcher des ralentisseurs à grande vitesse, limiter à moins de 5km / h
5. N'essayez pas d'utiliser un pied pour freiner ou decéléérer, cela mettra en danger votre sécurité et n'est pas très efficace.
6. ÀpRES la conduite, lessectionsdumoteuretdufrein (en particulierledisquedefrein) produisent une quantité importante de chaleur, veuillez ne pas toucher !
7. Rouler avec une seule main sur la poignée par ex. utilisation tu téléphone portable, est forte-ment déconseillée.
8. Assurez-vous que la béquille n'est pas sortie lors de la mise en route.
9. Se tenerABOUT un pied vers l'avant, un pied vers l'arriere
10. Se tener en équilibre et accélérer au moyen de la gachette d'accelération.
11. Incliner la trottinette lorsque vous tournez.
12. Ne pas utiliser en cas de pluie
13. Ralentir en presence de ralentisseur, fléchir légèrement les genoux pour maintainir l'équilibre
14. Faire preuve de vigilance à la hauteur
15. Ne pas accélérer dans les descentes
16. ne pas appuyer sur la gachette de l'accélérateur lorsque vous marchez à côte de la trottinette
17. Eviter les obstacles
18. Ne pas poser ni accrocher d'objets lourds sur le guidon ou aux poignées
19. Ne pas utilisez la trottinette sur un pied
20. Ne pas utiliser la trottinette sur la route
21. Ne pas tournar à une vitesse élevé
22. Eviter les flaques d'eau
23. Ne pas utiliser la trottinette à plus de 1 personne
24. Ne pas lâcher les mains du guidon

25. La trottinette doit être arrêté et éteinte après l'utilisation ou lors d'un évientuel entretien

26. CET APPAREIL PEUT ETRE UTILISÉ PAR DES ENFANTS AGÉS D'AU MOINS 8 ANS ET PAR DES PERSONNES AYANT DES CAPACITÉS PHYSIQUES, SENSORIELLES OU MENTALES RÉDUIITES OU DENUEÉS D'EXPÉRIENCE OU DE CONNAISSANCE, S'ILS (ELLE S) SONT CORRECTEMENT SURVEILLE(E)S OU SI DES INSTRUCTIONS RELATIVES À L'UTILISATION DE L'APPAREIL EN TOUTE SECURITE LEUR ONT ETÉ DONNÉES ET SI LES RISQUES ENCOURUS ONT ETÉ APPRÉHENDÉS. LES ENFANTS NE DOIVENT PAS JOUER AVEC L'APPAREIL. LE NETTOYAGE ET L'ENTRETIEN PAR L'USAGER NE DOIVENT PAS ETRE EFFECTUÉS PAR DES ENFANTS SUR SURVEILLANCE.

Conseils de chargement

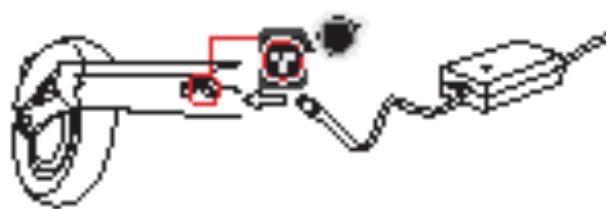

Procedure de recharge

1. Ouvrez le cache du port de charge et branchez le cable du chargeur sur le port de charge de la trottinette, puis branchez le chargeur sur la prise secteur.

1. Le cache du port de charge doit être fermé tout le temps (pendant l'utilisation et le stockage), sauf pendant le chargement
2. Lorsque vous brancher le chargeur sur le port de charge, vous pouze voir une étincelle due à une différence de tension. C'est normal.
3. Rouler avec une seule main sur la poignée par ex. utilisation tu téléphone portable, est fortement déconseillée.

Utilisation appropriée du chargeur : l'erreur de chargeur ou une anomalie peut provoquer un choc électrique, veuillez suivre ces directives

1. Le fabricant et le distributeur ne sont pas responsables des problèmes causés par le démontage, la modification, ou l'utilisation d'un autre chargeur.
2. La charge dans les conditions suivantes n'est pas recommandée : humidité elevée, températures importantes, espaces clos sans ventilation.
3. Le chargeur n'est pas étanche. Assurez-vous que l'humidité n'entre pas dans le chargeur.
4. Tenez les enfants à l'écart du chargeur et de la trottinette.
5. En cas de panne du chargeur, de panne duvoyant d'etat de charge, d'indentation sur le char-geur ou sur la trottinette, des cables exposés, etc. Arrêtez immédiatement l'utilisation et contactez le service après-vente de votre revendeur.
6. Débranche le cable d'alimentation de la prise si le chargeur est laissé sans surveillance pendant une période prolongée.
7. Utilisez uniquement des chargeurs approvés et destinés à la trottinette.
8. N'insérez pas d'objets conducteurs dans le port de charge.
9. Ne touche pas la prise d'alimentation du chargeur pendant environ 10 secondes après l'avoir débranché.
10. Ne pas déconnecter le chargeur du port de charge pendant le chargement, car cela provoquerait des contraintes sur les circuits internes et entrainer un dysfonctionnement.
11. Ne faites pas fonctionner la trottinette pendant le chargement.
12. Les connecteurs doivent être correctement branchés. Ne pas l'utiliser si les connecteurs sont corrodedes ou endommages.
13. Lorsque vous débranchez le chargeur de la trottinette, ne tirez pas sur le fil, tirez le connecteur.

• Avertissement de court-circuit : Veillez à ne pas court-circuiter les fils de la batterie.
• Avertissement de surintensité : Le produit est concu pour couper automatiquement et protéger la batterie si le courant est de 20A ou plus.
• Avertissement de basse tension : le produit est concu pour s'éteindre automatiquement lorsque la tension chute en dessous de 32V.

N'utilizez pas la trottinette à basse tension.

Conseils pour la batterie au lithium

1. Performance : Les batteries au lithium sont fortement influencées par la température. Dans les environnements plus froid, la performance de la batterie sera réduite temporairement (autonomie, puissance) et revient à la normale à des Températures plus chaudes.
2. Lorsque la batterie lithium dépasse les 30 cycles de charge / décharge, la capacité est réduite de 15% ou plus.
3. Chargement : veuillez n'utiliser que des batteries et des chargeurs d'origine avec Mini Pro. Ni le fabriquant ni le vendeur ne sont responsables des problèmes liés à l'utilisation des batteries ou de chargeurs tiers :
4. La charge avec des chargeurs nonapprovés peut entraîner un incendie ou un dysfonctionnement
5. La batterie au Lithium doit être scellé et bien ventilée. Charger la batterie dans un endroit sec et exempt d'objets inflammables
6. Les batteries au Lithium doivent être déchargees entre 0 et 45^ . la décharge doit avoir lieu entre -20 et 60^
7. La charge ou la décharge en dehors de ces plages de température peut entraîner un dysfonctionnement ou un risque d'incendie.
8. Lorsque vous passez de températures extérieures plus froides à des températures interieures plus élevées, attendez 1 à 2 heures pour charger. Cela évite tout dysfonctionnement possible dû à la condensation qui pénétre dans l'unité (en raison de la différence de température)
9. Stockage: Evitez d'exposer la batterie au Lithium à la pluie, à la neige ou à la lumière direct du soleil. Evitez de charger ou de stocker la batterie dans un coffre de voiture ou les températures interieures sont chaudes. Conservez la batterie dans des endroits secs à températures ambiente (10 à 20^ ). Pour des périodes de stockage plus longues, stocker la batterie à une capacité de 70 à 80% . (Evitez de la stocker à pleine charge).
10. Preuve de dysfonctionnement, risque concernant la sécurité : Si le système de gestion de batterie (BMS) est endommagé ou si la batterie présente des signes de fuite, d'odeur étrange ou de gonflement, veuillez immidiatement cesser d'utiliser l'appareil et contacter votre revendeur.
11. Si la trottinette présente une surchauffe, de la fumée ou une étincelle est détectée, arrêtez la charge ou l'utilisation immédiatement. Déplacez rapidement la trottinette à l'extérieur et utilisez un extincteur. Ne jamais l'éteindre en pulverisant de l'eau ou en l'immergeant.
12. Les batteries au Lithium sont extrémement riches en énergie. Charger la batterie avec un court-circuit, une fuite, des cellules défectueuses, etc.. pendant de longues périodes risque de provoquer un incendie. Ainsi, évitez les longues périodes de chargement sans surveillance. Une charge supervisee peut éviter des risques d'incendie inattendus.
13. Mauvaise utilisation : Les éléments suivants peuvent entrainer un risque de dysfonctionnement : court-circuit des connecteurs de charge de la batterie au lithium, inversion de polarité, décharge générale de la batterie. Si la batterie semble avoir subi un choc, cesser immédiatement la charge/utilisation.
14. Exposition à l'eau : assurez-vous que l'eau ou l'humidité ne pénétre pas dans la zone de la batterie. La charge des batteries exposes à l'eau peut entraîner un endommagement permanent, un choc électrique ou un incendie.

15. Ne retirez pas la batterie pour la charger : le retrait de la batterie et la recharge à l'extérieur de la trottinette sont interdits.

16. Recyclage : Lorsque la durée de vie de la batterie est à sa fin, s'il vous plait contacter votre centre de recyclage local pour les instructions sur le recyclage. Lorsque vous retirez la batterie de la trottinette, assurez-vous que les câbles de charge / décharge ne se touchent pas. En cas d'auto-élimination, utiliser les programmes locaux d'élimination des déchets de lithium.

La batterie doit être retiree de l'appareil avant que celui ci soit mis au rebut.

ATTENTION

• Le démontage de la batterie est interdit
  L'appareil doit être déconnecté du réseau d'alimentation lorsque l'on retire la batterie.
  Le démontage, la modification ou une tentative de réparation par une pierce partie annule la garantie.

Première utilisation

Déplier

Levier de piage
Presser le levier de piage vers le bas du guidon

Appuyer sur le loctet de vergouillage
Ajuster la hauteur du guidon puis verruiller le loctet de vergouillage

1. Déplier le guidon
2. Ajuster la taille du guidon
3. Déplier les poignées

Comment démarrer

1. Verifier le bouton des pha es

2. Allumer le compteur

3. Monter sur la trotinette

4. Actionner I'accelerateur

1. Si le bouton d'éclairage est activé et le compteur est étant et que la trottinette ne démarre pas, c'est normal, il s'agit d'une sécurité anti vol.

Le compteur s'eteint automatiquement après quelques minutes d'inactivité. La lumière s'eteint également. Penser à teéindre complètement la trottinette (via l'interrupteur d'éclairage) avant de la mesure sous tension.

1. Avec le bouton d'éclairage éteint, appuyez et maintenez le bouton power du compteur pendant 2 secondes pour allumer l'appareil. Vous pouvez

maintenant basculer entre les différents modes : démarrage, régulateur de vitesse, freins électriques, etc...

1. Avec la bequille reliée, saisissez les poignées comfortablement tout en plaçant un pied sur le plateau. Veillez à ne pas placer un pied sur le garde boue arrrière. Pour démarrer, appuyer douce-ment sur la gâchette de l'accéléateur.
2. Pour freiner et / ou s'arrête, appuyer sur le levier de frein.

Sur le Speedway Mini 4 Pro, le système de piage a eté amélioré. Les suspensions avant et arrière ont eté considérablement améliorées pour augmenter le comfort de conduite.

Vérifiez périodiquement les suspensions avant et arrière afin de vous assurer qu'elles ne se déforment pas (causee par un chic violent pendant l'utilisation), ainsi que I'etanchéité des écrous et des boulons de suspension.

ATTENTION

Avant de rouler, assurez-vous que le système de pliage est bien verrouillé. Assurez-vous que le guidon est complètement étendu en tirant jusqu'à ce que le verrou s'enclenche.

Premiers pas avec votre Speedway Mini4

Règle 1

Frein arriré decélération

Toujours ralentir avant de s'arrête complètement. Pratiquez un freinage sur en décélierant d'abord avec le levier de frein arrêté, pour effectuer un arrêt progressif et complet.

Règle 2

S'arrête en toute sécurité

Un freinage d'urgence extreme et brutal peut entraîner le dérapage de la trottinette. Veuillez appliquer un freinage progressif. N'applique pas de force extreme sur le levier de frein.

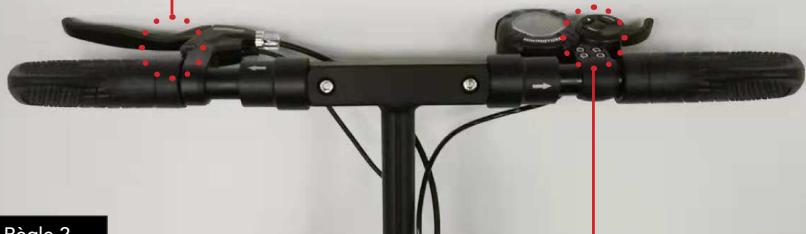

Règle 2

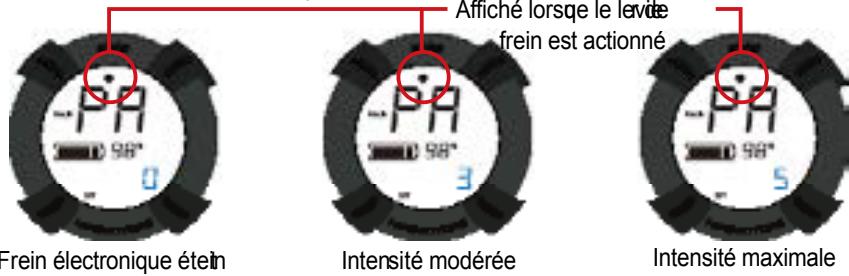

Freinage électric et décelération

Lorsque vous activez le frein électrique et réglez la force de freinage sur le compteur, cela améliore l'efficacité du freinage. S'il est activé, lors de l'application du frein, le frein moteur et le tambour fonctionnent automatiquement en tandem.

Conseil

Vérification des freins

Vérifiez régulierement le cable de frein (points de connexion, endommagement du fil, torsion, etc.) et le frein à tambour (usure excessive, desserrage du fil interne) pour garantir une fonction de freinage sûre et correct.

ATTENTION

• Un son peut s'entendre lors des accélérations sous le plateau (vibration de torsion), en raison des vibrations provenant des composants du moteur et du chassis. Entre 10 à 25 km/h, ceci est un phénomène courant de tous les moteurs à un régime de rotation spécifique (par exemple les ventilateurs, les voitures, les bateaux à moteur, etc.), et n'est pas un défaut du produit. Cependant, en cas de bruit continu ou de bruit métallique trop fort, les boulons de support peuvent se desserrer. S'il vous plait inspector avant utilisation.

• Àprous l'utilisation, le moteur et le frein à tambour arrêt peuvent dégager une forte chaleur, Attention de ne pas les toucher.

Pliage
1. Plier le guidon

Locket de
verouillage
2. Baiser la hauteur du guidon

Tirer le locket
verouillage &
pousser la
poignée vers
le bas

3. Plier les poignées

Mise en route :liste de contrôle d'inspection

1. Déclenchement de l'accelérateur et vérification du guidon
2. A la mise hors tension, actionnez plusieurs fois sur l'accelérer.
   Vérifiez qu'il revient à sa position d'origine
3. Ne pas tirer violemment sur l'accélérateur. Veuillez opérer de manière douce.
4. Vérification du frein et du cable
5. Testez la force de freinage. Si le système de freinage presente un jeu excessif, veuillez l'ajuster avant l'utilisation
6. Si le frein adhé re ou émet un bruit inhabituel, vérifie si le fil interieur du cable de frein présente des signes d'effilochage, d'usure, de tension, etc.
7. Vérifiez qu'il n'y a certain signe de desserrage des écrous des boulons.

1. Vérification de la pression et de l'etat des pneus

2. Vérifiez que les pneus avant et arrière neprésentent pas une crevaison, usure excessive de la bande de roulement. Vérifiez que la pression des pneus est réglee sur celle recommandée (3-3.5 Bar). La perte de pression des pneus entraînera une diminution de l'adherence. Vérifiez-la régulièrement.

3. Remplacez le pneu en fonction de l'etat du pneu (Dommages au pneu, usure de la bande de roulement, etc.)

4. Vérification du système de piage et du réglage du guidon

5. Pliage / Dépliage : Assurez-vous que le levier de verrouillage du piage est fixé et positionné vers l'avant. Assurez-vous que le guidon se plie en douceur. Assurez-vous que l'arbre du guidon est correctement aligné et verrouillé dans la rainure avant de l'utiliser

6. Verification de l'etat général

7. Certains pieces de la trottinette nécessitent un entretien régulier et une inspection périodique. Ces pieces comprehennent : la fourche, le pau, le tube, la roue, le plateau, le jeu de direction, les câbles, les éléments de piage, les pieces de suspension, les différents supports, les pieces diverses, etc.

8. Verifiez les dommages

9. Certaines zones de la trottinette sont plus susceptibles d'être endommagées dans des conditions difficiles; le métal peut développer des fissures dues aux impacts, il y a aussi l'usure générale à prendre en compte. Si une piece est endommagée et ne semble pas correcte, elle doit être replacéerapidement. Une longue exposition aux rayons ultraviolets peut entraîner une décoloration de la peinture de la trottinette.

Si ce qui qui se produit en roulant, arrêtez-vous immédiatement et contactez votre revendeur. Pour fournir un diagnostic précis, veuillez fournir des images, un court clip video et une description du problème :

ATTENTION

• Surchauffe excessive du moteur

• La gachette d'accélérateur ne returne pas à la position initiale

• Fruit inhabituel

• Erreur sur l'affichage
• Autres anomalies de conduite

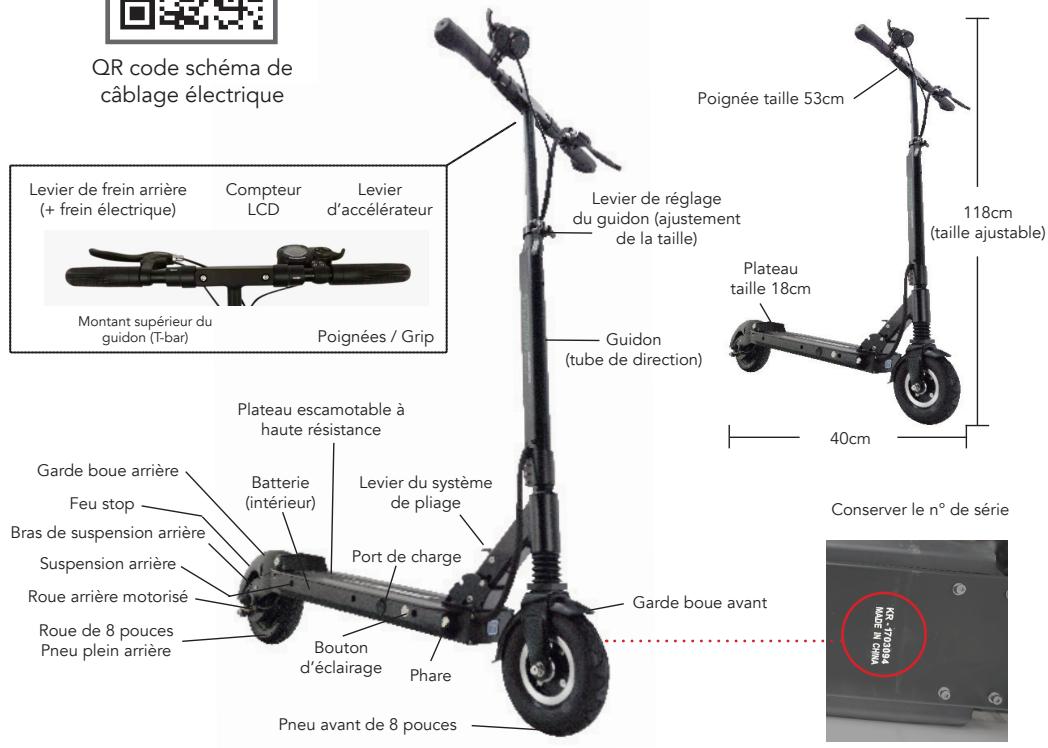

Vue d'ensemble le de la Speedway Mini 4 Pro

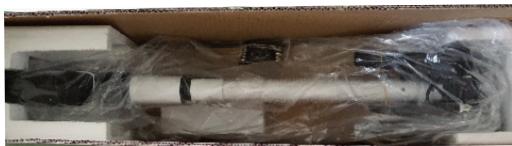

Contenu du carton :

• Chargeur (2A), outils pour l'assemblage
• La batterie est pré-instellée

• Scannez le QR code pour télécharger un schéma de câblage électrique.

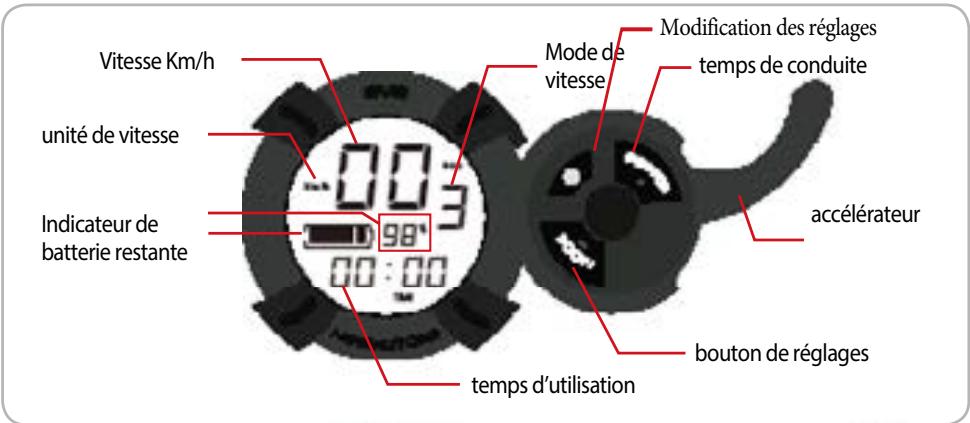

Fonctionnalités du compteur

1) Réglage du mode de vitesse peut être régé avec le bouton

Pendant que le display est allumé, appuyez lorsque la valeur de vitesse selectionnée est Il y a 3 mode de vitesse permettant de débloquer

sur pour régler la vitesse. Le réglage est terminé affichée.

Lorsque la charge restante de la batterie est de 10% , levoyant dignote 3 fois tous les 10 secondes.

Il dignote en permanence lorsque la charge restante de la batterie est de 0% .

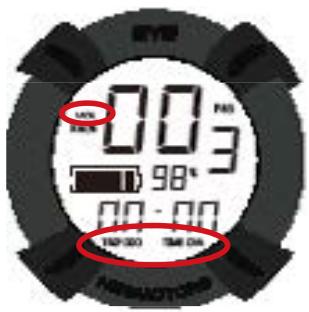

2) Mode de fonctions et réglage de l'écran principal

Mode	Disciption
TRIP	Kilométrage du trajet (Appuie long sur le bouton mode pour réinitialiser)
ODO	Kilométrage total
CHA	Ne pas utiliser
VOL	Voltage courant
TIME	Temps d'utilisation

Mode de réglage

3) Fonction détaillée du display

Voussouspoucezchangere mode de réglage enmettantle tableau debord sous tensionet enappuyant sur pendant2à3secondes.

En mode réglage, appuyez une fois sur

pour changer la valeur de réglage

Si vous modifie les valeurs de réglage par défaut P0 (10), P1 (60), P2 (15), P3 (0), les informations correctes ne seront pas affichées.

Valeur de réglage

8(Fixe)

48 ou 36(Fixe)

15(Fixe)

0(Fixe)

Unité de vitesse 0(Km/h),1 (mp/h)

Mode d allumage 0 (direct) 1 (avec le pied)

Régulateur de vitesse 0(OFF) 1(ON)

Départ lent
0(Off:Départ normal)
-5 (Départ lent)

Réglage puissance du moteur 5~100%

Eco de batterie 1(MAX) 2[MID] 3[NO]

Puisance freins electrique 0(Off) 5(Powerful)

Contrôle de luminosité LCD 0(retroéclairage éteint)~5(+plus lumineux)

Réglage arret auto 1~30 minutes

Reglage Abs 0(OFF),1(ON)

1.Sélection du diamètre des roues - P0: 8 pouces
2. Sélection du voltage de la batterie - P1 : 36 pour la Mini pro lite, 48 pour la Mini 4 pro et Super mini 4 pro
3.Sélection du nombre de pôle magnétique du moteur - P2: 15
4. Sélection du mode de calcul de la vitesse - P3:0 sonde interne, 1 sonde externe (par défaut 0)
5.Sélection de l'unité de vitesse d'affichage - P4: 0 (Km / h), 1 (mp / h)
6. Sélection du méthode de démarrage - P5:0 (démarrage direct), 1 (démarrage avec le pied)
7. Sélection du régulateur de vitesse - P6: 0 (Off), 1 (On)
8.Démarrage lent - P7: 0 (Démarrage lent déactivé) ~ 5 (Démarrage lent)
9.Sélection de la puissance moteur - P8:0 à 100%
10.Mode d'économie de batterie - P9: 1 (Eco Max), 2 (Eco intermédiaire), 3 (pas d'Eco)
11.Mode de réglage du frein électronique - PA: 0 (Frein électronique désactivé) ~ 5 (le plus fort)
12. Réglage de la brillance de l'écran LCD - Pb: 0 (rétroéclairage éteint) ~ 5 (éclairage maximal)
13. Reglage de durée d'arrêt automatique - PC: 1 ~ 30 minutes
14. Reglage ABS-Pd:0 (OFF), 1 (ON)

4) Caracteristiques du régulateur de vitesse (conduite automatique)

La fonction de régulateur de vitesse vous permet de maintainir automatiquement la vitesse d'utilisation. L'avantage de l'utilisation du régulateur de vitesse est que vous pouvez diminuer la fatigue pendant les longues distances et la consommation de la batterie.

(1) Demarrage du régulateur de vitesse

Selectionnez la fonction régulateur de vitesse sur le display dans "Paramètres". Si la gachette est maintainue à la même acceleration pendant environ 7 secondes, le régulateur de vitesse démarre.

(2) Eteindre le régulateur de vitesse

Lorsque vous maintenez et relâchez le frein pendant que le régulateur de vitesse est activé, il est automatiquement annulé.

Précautions lors de l'utilisation du régulateur de vitesse

• Pour désactiver le régulateur de vitesse lors d'une situation dangereuse, assurez-vous de rouler dans une position où le frein peut être utilisé immédiatement afin de désactiver rapidement le régulateur de vitesse.
• Lors du passage du mode monomoteur à un mode bimoteur lorsque le régulateur de vitesse est activé, celui-ci ne peut être désactifé qu'en utilisant les freins et pas la gachette d'accélérateur seulement.

5）Paramètres frein électronique

Caution

• Précautions lors de l'utilisation du frein électronique immédiatement après la charge complète de la batterie

Les freins électroniques ne fonctionnent pas lorsque la batterie est complètement chargée.

N'utilisez pas les freins électriques directement après le chargement de la batterie, mais d'utiliser le frein électricque lorsque la capacité de la batterie est inférieure à 95%.

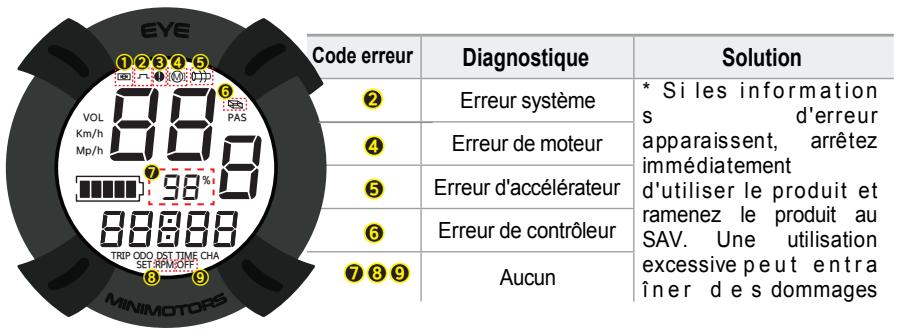

6) Auto diagnostic du compteur

Le numér s'affiche lorsque le régulateur de vitesse est activé

*Le numéro 3 s'affiche lorsque le levier de frein est actionné. (Lorsque le témoin s'allume, l'accélérateur ne fonctionne pas.)

Informations liées à la garantie

• Veuillez conserve la boite de la trottinette pour l'envoyer en réparation
• Les trottinettes Mini Motors sont classées comme « vehicules sportifs extrêmes ». En raison de la nature du produit, des vérifications d'entretien occasionnelles sont requises.
• Comme avec une classe similaire de produits, ces trottinettes ne peuvent pas etre échangés, returnes ou remboursés une fois assemblés et utilisés.

Conditions de service

• Le client devra couvrir les frais d'expédition si la trottinette doit être envoyé pour réparation
• La couverture est à partir de la date d'achat. Les dommages causés par immersion dans l'eau ne sont pas couverts par la garantie des pieces, ou dû à une mauvaise utilisation, ou ce qui est considéré comme utilisation inhabituelle etc. Les consommables peuvent être soit acheté séparément, ou envoyé pour réparation, aux frais du client.
• Pendant la période de garantie, des pieces pour une réparation simple et un libre-service peuvent être fournies gratuitement.

Garantie qualité

Ce produit subit une inspection dans l'usine de fabrication avant l'expédition. Toutes les défauts de fabrication découvertes après la réparation et pendant la période de garantie seront réparés gratuitement par l'un de nos centres de réparation.

Frais (Couvert)

Couvert

1. Panne hors garantie2. N'est pas pris en charge dans la garantie- Les coûts de remplacement des pièces consommables (pneu, tube, roulement, plaquette de frein- Divers câbles, etc.)- Défaillance due à une mauvaise utilisation ou à une tentative d'autréparation- La trottinette est modifiée ou ouverte- Défaillance due à une catastrophe naturelle (incen-die, inondation, etc.)- L'oxydation des composant électroniques

1. Sous garantie :- 2 ans : Chàssis- 2 ans : pièces principales (moteur, batterie, contrôle-leur, accélérateur, chargeur) - Couverture basée sur la date de vente- 1 an pour la batterie

Specifications

Produits	Speedway SUPER Mini 4 PRO (ERT-0836)	Speedway Mini pro LITE	Speedway Mini 4 PRO (ERT-0836)	Notes
Mateur	48V 500W nominal BLDC HUB Moteur	36V 350W nominal BLDC HUB Moteur	48V 500W nominal BLDC HUB Moteur
Batterie	48V 16Ah	36V 10Ah	48V 13Ah
Capacité de la batterie	768Wh	360Wh	624Wh
Poids de la trotinette	16kg	16kg	16kg
Temps de charge	6-8h	4-6h	5-7h	Dépend des cycles de la batterie
Autonomie (continue)	50km	30km	40km	Poids de l'utilisateur de 70kg, 24 km/h (plat, niveau)
Vitesse max	45km/h non bridé	30 km/h non bridé	35 km/h non bridé	25km/h bridé
Inclinaison max	15°	12°	13°
Charge max	100kg	100kg	100kg
Système de piage	Pliage à une main / Guidon réglage rapide
Dimensions	106 cm x 53 cm x 118 cm		Longeur x Largeur x Hauteur
Compteur	Écran LCD rétroéclairé avec la gachette d'éccélérateur		Mise sous / hors tension (% de batterie, trajet, odomètre, temps écoulé, vitesse, volmètre)
Eclairage	Phare LED, feu arrêtè		Le feu arrière fonctionné également comme feu stop
Suspension	Suspension arrêtè
Frein	Frein à tambour (arrière)		Frein à tambour (arrière) Frein électricité intégrée (marche/arrêt), régénératif
Pneu	8 pouces		Pneumatique (avant) / pauen en caoutchuc plein (arrière)
Matériaux	Alliage d'aluminium (cadre, guidon), PP (couvercle)

Déclaration de conformité :

Nous VOLT, 50 bis rue maurice arnoux 92120 Montrouge, déclarons que :

Désignation produit : Speedway Mini 4 Pro (ERT-0836) et Speedway Mini pro Lite

Référence fournisseur : Speedway Mini 4 Pro (ERT-0836) et Speedway Mini pro Lite

Référence importateur : Speedway Mini 4 Pro (ERT-0836) et Speedway Mini pro Lite

Nombre de lot / de série : Voir au dos du produit et sur le packaging

A eté concu, fabriqué et commerciaisé en conformité avec la législation d'harmonisation

de l'Union Européenne suivante :

REGLEMENTATION	NORMES APPLICABLES
Directive CEM : 2014/30/UE	EN61000-6-3 (2007) +A1EN 6100-6-1 (2007)EN62133
Directive machine 2006/42/CE	EN ISO 12100 : 2010EN 14619 : 2005
Directive Basse Tension 2014/35/UE	EN 60335-1:2012 + A11:2014EN 62233:2008EN60335-2-29 (2004) +A2

Signature :

Fait à Montrouge le 05 septembre 2018 par Grégory Coillot en qualité de président directeur général.

volt

Fabrique en RPC

IMPORTÉ PAR VOLT

50 BIS RUE MAURICE ARNOUX

92120 MONTROUGE

FRANCE

CE
