MODE D'EMPLOI PRT WN3000RP-200PES NETGEAR

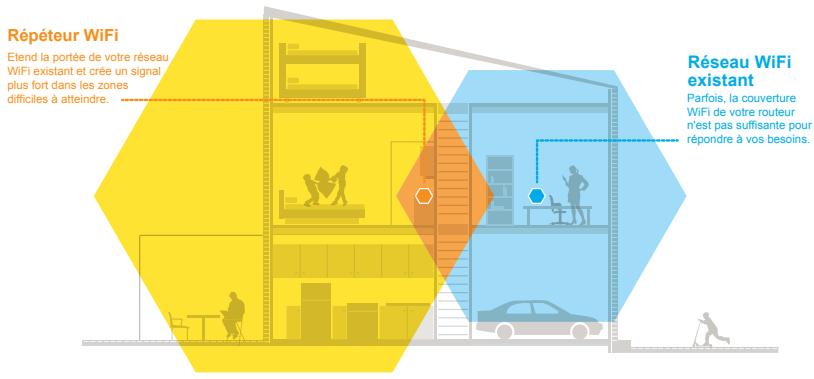

Installation Répéteur WiFi N300 Modèle WN3000RPv3 Démarrage Le répéteur WiFi NETGEAR augmente la portée d'un réseau WiFi en renforçant le signal WiFi existant et sa qualité globale sur de longues distances. Un répéteur répète les signaux émis par un routeur ou point d'accès WiFi existant. Répéteur WiFi Etend la portée de votre réseau WiFi existant et crée un signal plus fort dans les zones difficiles à atteindre. Réseau WiFi existant Parfois, la couverture WiFi de votre routeur n'est pas suffisante pour répondre à vos besoins. Vous pouvez également connecter le répéteur à votre routeur ou passerelle par le biais d'un câble Ethernet et utiliser le répéteur comme un point d'accès. Consultez la section Installation du répéteur comme point d’accès à la page 14.

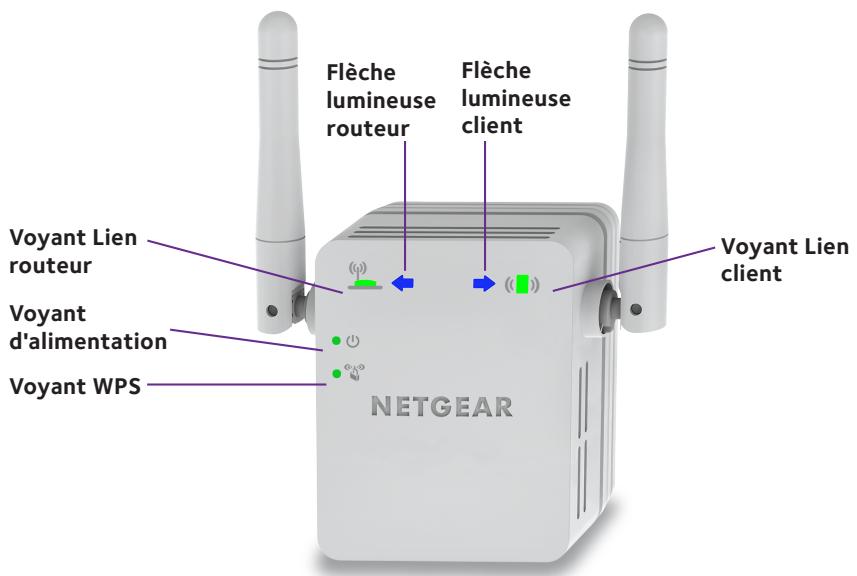

Découverte de votre répéteur Avant d'installer votre répéteur, familiarisez-vous avec ses voyants, ses boutons et son port. Panneau avant Flèche lumineuse routeur Voyant Lien routeur Flèche lumineuse client Voyant Lien client Voyant d'alimentation Voyant WPS

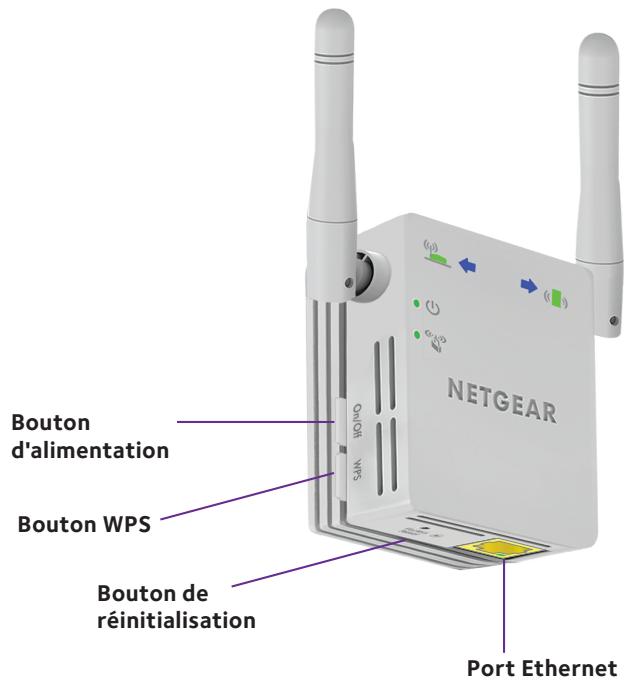

Panneaux latéral et inférieur Bouton d'alimentation Bouton WPS Bouton de réinitialisation Port Ethernet

Description des voyants Voyant Lien routeur Ce voyant indique l'état de la connexion entre le répéteur et le routeur ou le point d'accès. Vert continu. Connexion optimale. Orange continu. Bonne connexion. Rouge continu. Mauvaise connexion. Eteint. Aucune connexion. Voyant Lien client Ce voyant indique l'état de la connexion entre le répéteur et un ordinateur ou un appareil WiFi. Vert continu. Connexion optimale. Orange continu. Bonne connexion. Rouge continu. Mauvaise connexion. Eteint. Aucune connexion. Voyant d'alimentation Orange continu. Le répéteur est en cours de démarrage. Vert continu. Le répéteur est sous tension. Désactivé. Le répéteur est hors tension. Voyant WPS Vert continu. La sécurité WiFi est activée (WPA ou WPA2). Vert clignotant. Une connexion WPS est en cours d'établissement. Eteint. La sécurité WiFi n'est pas activée. Remarque : si la flèche lumineuse routeur ou client clignote, reportez-vous à la section Localisation du meilleur emplacement à la page 12. Si aucune flèche lumineuse n'est allumée, le répéteur se trouve au bon endroit.

Installation du répéteur WiFi Positionnez le répéteur, mettez-le sous tension et connectez-le à votre réseau WiFi. Emplacement de l'amplificateur et mise sous tension

Positionnez le répéteur dans la même pièce que votre routeur WiFi. L'installation à proximité immédiate du routeur WiFi est requise uniquement pendant le processus de configuration initiale.

Branchez le répéteur à une prise électrique. Le voyant d'alimentation s'allume en vert dans un délai d'une minute. Si le voyant d'alimentation ne s'allume pas, appuyez sur le bouton d'alimentation. Connexion à un réseau WiFi existant Pour étendre la portée de votre réseau WiFi, vous devez connecter le répéteur à votre réseau WiFi actuel. Vous pouvez procéder de deux façons :

Se connecter via WPS. Pour plus d'informations, consultez la section Connexion via WPS à la page 7.

Se connecter avec la configuration par navigateur Web. Pour plus d'informations, consultez la section Connexion avec la configuration par navigateur Web à la page 8.

Connexion via WPS Le WPS (Wi-Fi Protected Setup) vous permet de rejoindre un réseau WiFi sécurisé sans avoir à saisir le nom et le mot de passe du réseau. Remarque : le WPS ne prend pas en charge la sécurité réseau WEP. Si vous utilisez la sécurité WEP, suivez les instructions présentées dans la section Connexion avec la configuration par navigateur Web à la page 8.

Appuyez sur le bouton WPS situé sur le côté du répéteur. Le voyant WPS

clignote. Dans un délai de deux minutes, appuyez sur le bouton WPS de votre routeur ou point d'accès. Le voyant WPS de votre répéteur reste allumé en vert, le voyant Lien routeur s'allume et le répéteur se connecte à votre réseau WiFi existant. Si le voyant Lien routeur ne s'allume pas, essayez à nouveau. S'il ne s'allume toujours pas, consultez la section Connexion avec la configuration par navigateur Web à la page 8.

Localisez le nom du nouveau réseau du répéteur. Le nom de réseau sans fil (SSID) du répéteur prend le nom de votre réseau WiFi existant, avec le suffixe _EXT, comme par exemple :

Nom du réseau WiFi existant. LeNomdeMonRéseau

Nom du nouveau réseau étendu. LeNomdeMonRéseau_EXT

Connectez à présent les périphériques WiFi au nouveau réseau du répéteur. Saisissez le mot de passe WiFi que vous utilisez pour votre routeur WiFi.

Débranchez le répéteur et rapprochez-le de la zone disposant d'un signal WiFi faible. L'emplacement de votre choix doit se trouver dans la zone de couverture du réseau WiFi existant de votre routeur.

Branchez le répéteur à une prise électrique. Le voyant d'alimentation s'allume en vert dans un délai d'une minute. Si le voyant d'alimentation ne s'allume pas, appuyez sur le bouton d'alimentation.

Utilisez le voyant Lien routeur pour vous aider à choisir un emplacement pour une connexion optimale entre le répéteur et le routeur. Connexion avec la configuration par navigateur Web

Utilisez un gestionnaire de réseau WiFi sur l'ordinateur ou l'appareil WiFi pour détecter le réseau WiFi NETGEAR_EXT (SSID) et vous y connecter. Une fois la connexion établie avec l'ordinateur ou l'appareil WiFi, le voyant Lien client s'allume.

Sur le même ordinateur ou appareil WiFi, ouvrez une fenêtre d'un navigateur Web. Le navigateur vous redirige directement vers l'assistant avancé de configuration NETGEAR genie. Si vous n'êtes pas automatiquement dirigé vers NETGEAR genie, lancez un navigateur Web et saisissez www.mywifiext.net dans le champ d'adresse.

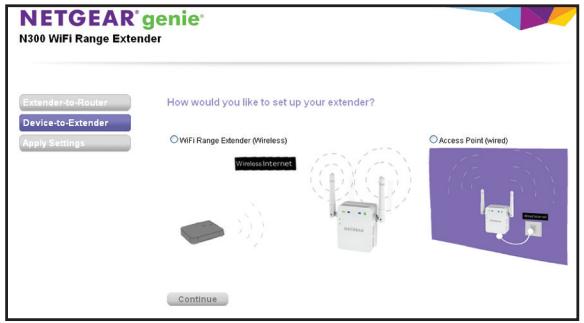

L'écran de l'assistant NETGEAR genie s'affiche.

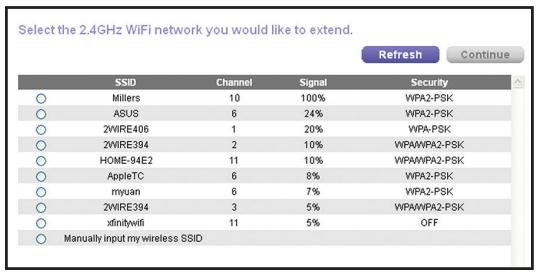

Sélectionnez la case d'option WiFi Range Extender (Wireless) [Portée du répéteur WiFi (sans fil)], puis cliquez sur le bouton Continue (Continuer). Le répéteur détecte les réseaux WiFi disponibles et affiche une liste.

Sélectionnez le réseau WiFi existant dont vous souhaitez étendre la portée et cliquez sur le bouton Continue (Continuer).

Lorsque vous y êtes invité, saisissez le mot de passe réseau (également appelé « phrase d'authentification » ou « clé de sécurité ») dans le champ Password (Mot de passe), puis cliquez sur le bouton Continue (Continuer).

Dans le champ Name (Nom), entrez le nom (SSID) du nouveau réseau WiFi du répéteur et cliquez sur le bouton Continue (Continuer). Vous pouvez utiliser les mêmes paramètres de sécurité que ceux de votre réseau existant en cochant la case correspondante. Les paramètres s'appliquent et l'écran suivant s'affiche. Sur iPad, iPhone, et ordinateur MacBook, cet écran se ferme automatiquement.

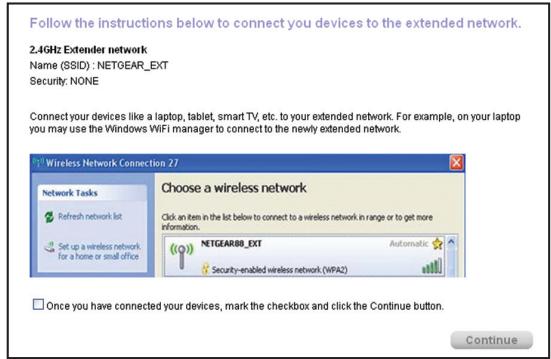

Utilisez un gestionnaire de réseau WiFi sur l'ordinateur ou l'appareil WiFi pour vous connecter au réseau WiFi du répéteur qui vient d'être créé. Répétez cette étape pour tous vos ordinateurs et appareils WiFi.

Si l'écran apparaît toujours sur votre ordinateur ou périphérique, cochez la case suivante et cliquez sur le bouton Continue (Continuer). Un message s'affiche, confirmant que le répéteur s'est connecté à un réseau WiFi.

Cliquez sur le bouton Finish (Terminer).

10. Débranchez le répéteur et rapprochez-le de la zone disposant d'un signal WiFi

faible. L'emplacement de votre choix doit se trouver dans la zone de couverture du réseau WiFi existant de votre routeur.

11. Branchez le répéteur à une prise électrique.

Le voyant d'alimentation s'allume en vert dans un délai d'une minute. Si le voyant d'alimentation ne s'allume pas, appuyez sur le bouton d'alimentation.

12. Utilisez le voyant Lien routeur

pour vous aider à choisir un emplacement pour une connexion optimale entre le répéteur et le routeur.

Localisation du meilleur emplacement Si le signal WiFi est faible, la première fois que vous rejoignez le réseau du répéteur, une flèche clignote pendant deux minutes. Si cela se produit, réglez la position du répéteur.

Si la flèche lumineuse routeur routeur.

Si la flèche lumineuse client l'appareil WiFi du répéteur. clignote, rapprochez le répéteur du clignote, rapprochez l'ordinateur ou Si aucune flèche lumineuse n'est allumée, le répéteur se trouve au bon endroit.

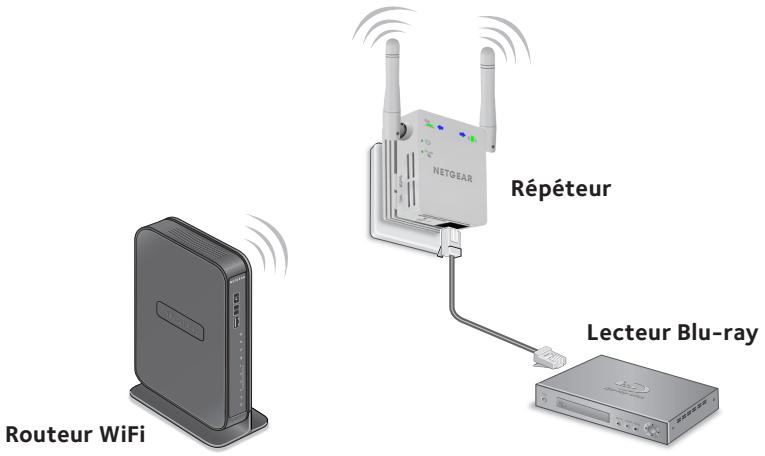

Connexion d'un périphérique Ethernet Une fois le répéteur connecté à votre réseau WiFi existant, vous pouvez connecter un périphérique filaire au répéteur à l'aide d'un câble Ethernet. Ce périphérique peut alors accéder à votre réseau existant grâce à la connexion WiFi. Répéteur Lecteur Blu-ray Routeur WiFi

Configuration du répéteur. Pour en savoir plus sur le paramétrage initial, reportez-vous à la section Installation du répéteur WiFi à la page 6.

Connectez le répéteur à un réseau WiFi existant.

Branchez le câble Ethernet d'un périphérique Ethernet au port Ethernet du répéteur. Installation du répéteur comme point d'accès Vous pouvez utiliser le répéteur WiFi en tant que point d'accès pour créer un nouveau point d'accès WiFi via une connexion Ethernet filaire.

Positionnez le répéteur dans la même pièce que votre routeur WiFi. L'installation à proximité immédiate du routeur WiFi est requise uniquement pendant le processus de configuration initiale.

Branchez le répéteur à une prise électrique. Le voyant d'alimentation s'allume en vert dans un délai d'une minute. Si le voyant d'alimentation ne s'allume pas, appuyez sur le bouton d'alimentation.

Utilisez un gestionnaire de réseau WiFi sur l'ordinateur ou l'appareil WiFi pour détecter le réseau WiFi NETGEAR_EXT (SSID) et vous y connecter. Une fois la connexion établie avec l'ordinateur ou l'appareil WiFi, le voyant Lien client s'allume.

Sur le même ordinateur ou appareil WiFi, ouvrez une fenêtre d'un navigateur Web. Le navigateur vous redirige directement vers l'assistant avancé de configuration NETGEAR genie. Si vous n'êtes pas automatiquement dirigé vers NETGEAR genie, lancez un navigateur Web et saisissez www.mywifiext.net dans le champ d'adresse. L'écran de l'assistant NETGEAR genie s'affiche.

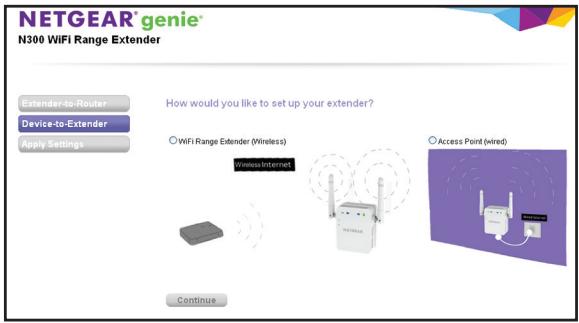

Sélectionnez la case d'option Access Point (Wired) [Point d'accès (filaire)].

Utilisez un câble Ethernet pour connecter le répéteur au port Ethernet d'un routeur ou à une prise Ethernet distante disposant d'un accès réseau. Le répéteur rejoint le réseau et crée un point d'accès WiFi.

Suivez les étapes de NETGEAR genie pour configurer la sécurité WiFi sur le nouveau réseau WiFi.

Connectez-vous pour accéder aux paramètres du répéteur Après l'installation, vous pouvez vous connecter au répéteur pour afficher ou modifier ses paramètres.

Connectez un ordinateur ou un appareil WiFi au réseau du répéteur.

Lancez un navigateur Web et saisissez www.mywifiext.net ou www.mywifiext.com dans la barre d'adresse. Un écran de connexion s'affiche.

Saisissez admin comme nom d'utilisateur et password comme mot de passe. Foire aux questions Vous trouverez des informations supplémentaires relatives à votre produit dans le manuel de l'utilisateur disponible à l'adresse http://support.netgear.com. Le guide d'installation via le navigateur Web me demande continuellement le mot de passe réseau (phrase d'authentification) ou la clé de sécurité réseau alors que je l'ai saisi correctement. Que puis-je faire ? Le répéteur est probablement placé à la limite de la portée du routeur ou du point d'accès. Pour plus d'informations, consultez la section Localisation du meilleur emplacement à la page 12. Si vous utilisez la sécurité WEP, vérifiez que vous saisissez le mot de passe réseau dans le champ approprié.

Je suis connecté à NETGEAR_EXT et j'ai ouvert un navigateur. Pourquoi le guide d'installation via le navigateur Web ne s'affiche-t-il pas ? Essayez ces étapes de dépannage :

Vérifiez que votre ordinateur est configuré pour utiliser le protocole DHCP (c'est le cas pour la majorité des ordinateurs).

Assurez-vous que le voyant Lien client est valide.

Relancez le navigateur Web et saisissez www.mywifiext.net ou www.mywifiext.com dans la barre d'adresse. Saisissez admin comme nom d'utilisateur et password comme mot de passe. est vert et que votre adresse IP Comment rétablir les paramètres d'origine du répéteur ?

Utilisez un objet pointu tel qu'un stylo ou un trombone pour maintenir enfoncé le bouton Factory Reset (Réinitialisation) sur le panneau inférieur du répéteur pendant au moins cinq secondes jusqu'à ce que le voyant d'alimentation clignote en orange.

Relâchez le bouton et patientez pendant que le répéteur se réinitialise. Le répéteur se réinitialise et ses paramètres d'origine sont rétablis. Vous pouvez désormais accéder au répéteur à partir de votre navigateur Web, en utilisant les paramètres par défaut.

J'ai activé un filtrage MAC sans fil, le contrôle d'accès sans fil ou une liste de contrôle d'accès (ACL) sur mon routeur. Que dois-je faire lors de l'installation du répéteur ? Lors de la connexion de l'appareil WiFi à votre routeur par le biais du répéteur, l'adresse MAC de l'appareil WiFi affichée sur le routeur est traduite en une autre adresse MAC. Si un filtrage MAC, le contrôle d'accès sans fil ou une liste de contrôle d'accès (ACL) est activé(e) sur votre routeur, l'appareil WiFi se connecte au répéteur mais ne peut pas obtenir une adresse IP du répéteur et ne peut pas accéder à Internet. Pour permettre à l'appareil WiFi de recevoir une adresse IP de la part du répéteur et d'accéder à Internet, vous devez fournir au routeur l'adresse MAC traduite.

Connectez-vous à votre routeur et désactivez le filtre MAC, le contrôle d'accès sans fil ou la liste de contrôle d'accès (ACL). Pour plus d'informations sur la façon de désactiver le filtre MAC, le contrôle d'accès sans fil ou la liste d'accès (ACL) de votre routeur, reportez-vous à la documentation de votre routeur.

Allumez votre répéteur et connectez tous vos appareils WiFi au réseau du répéteur.

Vérifiez que le voyant Lien routeur

Connectez-vous sur votre répéteur.

reste allumé. Lancez un navigateur Web et saisissez www.mywifiext.net ou www.mywifiext.com dans la barre d'adresse.

Un écran de connexion s'affiche.

Saisissez admin comme nom d'utilisateur et password comme mot de passe. Sélectionnez Maintenance > Network Devices (Maintenance > Appareils en réseau). L'écran Network Devices (Appareils en réseau) affiche l'adresse MAC et l'adresse MAC virtuelle des ordinateurs et des appareils connectés au réseau du répéteur.

Sur le routeur, ajoutez toutes les adresses virtuelles de votre répéteur au tableau de filtrage MAC de votre routeur.

Activez le filtrage MAC, le contrôle d'accès sans fil ou la liste de contrôle d'accès (ACL) du routeur.

Assistance technique Nous vous remercions pour l'achat de ce produit NETGEAR. Après l'installation de votre appareil, notez le numéro de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com. Vous devez enregistrer votre produit avant de pouvoir utiliser l'assistance téléphonique de NETGEAR. NETGEAR vous recommande d'enregistrer votre produit sur le site Web de NETGEAR. Pour obtenir des mises à jour de produits et accéder au support Web, rendez-vous à l'adresse http://support.netgear.com. NETGEAR vous recommande d'utiliser uniquement les ressources d'assistance officielles de NETGEAR. Vous pouvez obtenir le manuel de l'utilisateur en ligne à l'adresse http://downloadcenter.netgear.com ou via un lien dans l'interface utilisateur du produit. Marques commerciales NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux Etats-Unis et/ou dans d'autres pays. Les informations sont sujettes à changement sans préavis. © NETGEAR, Inc. Tous droits réservés. Conformité Pour consulter la déclaration de conformité actuelle pour l'UE rendez-vous à l'adresse : http://support.netgear.com/app/answers/detail/a_id/11621/. Pour obtenir les informations relatives à la conformité légale, rendez-vous à l'adresse http://www.netgear.com/about/regulatory/. Avant de brancher l'alimentation, reportez-vous au document de conformité légale. Pour une utilisation en intérieur uniquement. En vente dans tous les états membres de l'UE, les états de l'AELE et la Suisse. Netgear, Inc. 350 East Plumeria Drive San Jose, CA 95134, Etats-Unis Juillet 2014
