Marque	FAGOR
Modele	2FI 4EX INOX
Type de produit	Plaque de cuisson electrique encastrable
Nombre de foyers	4 foyers electriques
Puissance des foyers	2 foyers de 2 kW, 2 foyers de 1,5 kW / 1 kW (double zone)
Puissance totale maximale	7 kW
Tension d alimentation	220-240 V ~ 50/60 Hz
Type de commande	Manuelle a 6 positions de puissance
Materiau de la surface	Acier inoxydable (INOX)
Joint d etancheite	Fourni pour l encastrement
Nettoyage	Eau savonneuse ou produits adaptes pour inox; eviter abrasifs
Securite	Debrancher avant entretien; ne pas utiliser sans recipient
Cable d alimentation	Fourni, remplacer par professionnel si endommage
Indice de protection incendie	Type X
Conformite	Directives europeennes 73/23/CEE et 89/336/CEE
Reparabilite	Service technique agree uniquement
Accessoires fournis	Supports de fixation, joint d etancheite
Installation	Encastrement; suivre les dimensions du plan de travail
Type de raccordement	Prise de courant conforme CEE 7 ou interrupteur omnipolaire
Garantie	Voir conditions generales

FOIRE AUX QUESTIONS - 2FI 4EX INOX FAGOR

Comment utiliser les commandes de la plaque ?

Assurez-vous que la commande correspond au foyer desire. Tournez la commande a gauche ou droite pour selectionner l une des 6 positions de puissance (de 0 a 6). Consultez le tableau de la notice pour les puissances recommandees selon la cuisson.

Quels recipients utiliser sur les foyers ?

Utilisez des recipients dont le diametre est egal ou superieur a celui du foyer. La base doit etre plate et seche. Ne faites jamais fonctionner un foyer sans recipient.

Comment nettoyer la plaque en inox ?

Utilisez des produits adaptes pour inox disponibles dans le commerce. Apres lavage, rincez et sechez avec un chiffon doux. Evitez les eponges abrasives. Nettoyez rapidement les taches de vinaigre, citron ou substances acides.

Comment installer la plaque dans le plan de travail ?

Decoupez un orifice selon les dimensions indiquees. Posez la plaque a l envers, collez le joint d etancheite sur tout le pourtour. Installez la plaque dans le logement et appuyez fortement. Fixez les 4 supports par la partie inferieure aux coins de l orifice.

Que faire si le cable d alimentation est endommage ?

Le cable doit etre remplace par le constructeur, le service apres-vente ou un personnel agree afin d eviter tout danger. Ne pas utiliser l appareil avec un cable endommage.

Comment brancher la plaque electriquement ?

Le raccordement doit etre effectue par un specialiste. Utilisez une prise de courant conforme a la publication CEE 7 ou un interrupteur omnipolaire avec distance d ouverture des contacts d au moins 3 mm. La plaque est prevue pour 220-240 V.

Quelles sont les precautions de securite importantes ?

Debranchez toujours l appareil du reseau avant toute operation de nettoyage ou d entretien. Ne faites pas fonctionner un foyer sans recipient. Seul le Service Technique Agree est autorise a reparer la plaque.

La plaque dispose-t-elle d un arret automatique ?

Non specifie dans la notice. Le mode d emploi n indique pas de fonction d arret automatique. Veillez a eteindre manuellement les foyers apres usage.

Quelle est la puissance totale de la plaque ?

La puissance totale maximale est de 7 kW, repartie sur 4 foyers : deux foyers de 2 kW et deux foyers de 1,5 kW / 1 kW (double zone).

Puis-je reparer moi-meme la plaque en cas de panne ?

Non, seule le Service Technique Agree est autorise a reparer cette plaque. Toute intervention non agreee annule la garantie.

MODE D'EMPLOI 2FI 4EX INOX FAGOR

Description générale 19

Utilisation des commandes 19

Utilisation des récipients 20

Nettoyage 21

Installation 22

Schéma de connections 24

a) En cas de panne, seul le Service Technique Agréé est autorisé à réparer cette plaque. Dans le cas contraire, la garantie correspondante ne saurait s'appliquer. b) La plaque signalétique contient les informations techniques et d'identification de l'appareil. c) Il convient de consulter cette plaque signalétique avant de réaliser les enregistrements électriques. d) Les raccordements électriques doivent être effectués par un spécialiste connaissant les prescriptions légales et les exigences réglementaires en vigueur de chaque pays.

Remplir la plaque d'immatriculation imprimée sur le manuel à l'aide des données de la plaque signalétique apposée sur l'appareil.

MARQUE

TYPE

PUISSANCE MAX -

(W)

TENSION

4 FOYERS Electrique

Foyer Normal

1,5kW - 1kW

2kW

2kW 1,5kW - 1kW Foyer Normal

Utilisation des commandes

Assurez-vous que la commande que vous allez actionner correspond bien au foyer que vous voulez utiliser.

FOYERS électriques

Les plaques électriques ont 6 positions avec des différentes puissances de chauffage. Vous pouvez consulter ci-dessous le tableau 1 avec un guide de ces puissances.

Pour la mesure en marche, tournez la commande à gauche ou à droite, comme vous le désirez.

TABLE 1

0	MINIMUM12	34	MAXIMUM56
ARRÊTÉ	DOUX	MOYEN	FORT
	Garder au chaud	Cuire ou rôtir viandes, blanches, poissons, charcuterie.	Cuire et rôtir viandes rouges hachées, omelettes
	Préparer des sauces des crèmes	Bouillir des pommes de terre, légumes, soupes	Friire des pommes de terre poissons, cuire de pâtes.
		Préparer des sauces	Porter en ébullition des quantités relativement grandes d'eau
1000 W. Normal	100 W 165 W	250 W 300 W	750 W 1000 W
1500 W. p. rouge	135 W 165 W	250 W 500 W	750 W 1500 W
2000 W. p. rouge	175 W 220 W	300 W 850 W	1150 W 2000 W

FOYERS électriques

Veillez à ce que le diamètre du récipient soit égal ou supérieur à celui-ci du foyer que vous allez utiliser.

Le foyer ne doit pas fonctionner sans récipient.

La base du récipient doit être plate et sèche.

Important débranche l'appareil du réseau électrique avant de procéder.

Si vous plaque est en acier inoxydable, servez-vous des produits adaptés et trouvés dans le commerce. Après l'avoir lavé, rincez la plaque et séchez-la avec un chiffon doux.

Si vous plaque est émaillée, nettoyez-la à l'eau savonneuse. Évitez toujours l'utilisation de tout produit ou éponge abrasifs. Nettoyez le plus vite possible toutes les taches de vinaigre, citron et substances acides en général.

EAU SAVONNEUSE

Nettoyez le plus vite possible les foyers électriques à l'eau et au savon. Ensuite, chauffez légèrement le foyer et frottez-le avec du papier journal.

Installation

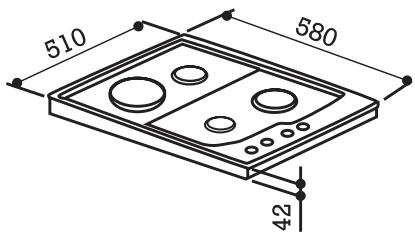

Avant d'installer la table à cuisson, veillez à vérifier les mesures des appareils et du niché d'encastrement.

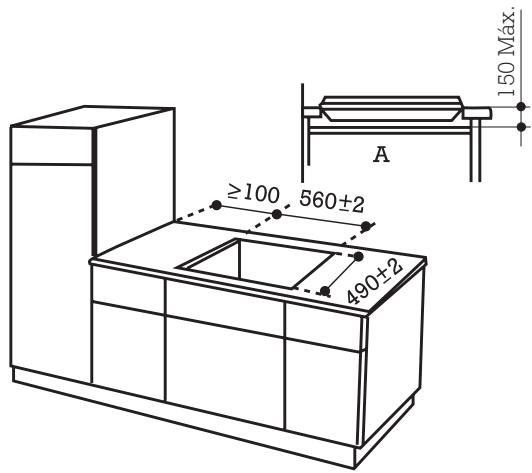

Découpez un orifice sur le plan du meuble, en suivant les instructions.

Appareil du type "X" en matière d'indice de protection contre les incendies.

Remarque

Le meuble doit être fourni avec l'étagère "A" pour qu'il n'y ait pas accès à la table à cuisson par l'intérieur du meuble, tenant compte de la température qu'elle atteint. L'étagère doit être placée après que la table à cuisson soit fixée au meuble.

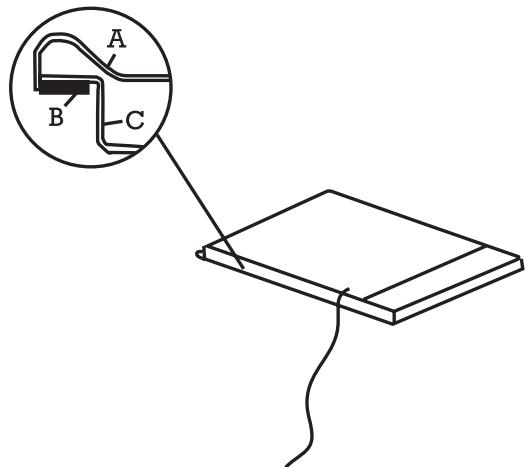

Posez la plaque à l'envers sur une table, retirez le ruban adhésif et collez le joint d'étanchéité sur tout le pourtour de la table à cuisson.

A: Table de travail. B: Joint. C: Couvercle inférieure.

Installez ensuite la table à cuisson dans le logement pratiqué à cet effet dans le meuble, et appuyez fortement pour assurer la parfaite étanchéité du joint.

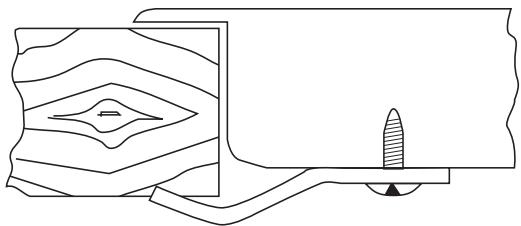

Fixez les 4 supports de la plaque par la partie inférieure aux 4 coins de l'orifice. (Les supports et écrous sont dans le sachet des accessoires).

SCHEMA De connexions

La plaque est fournie avec un câble d'alimentation.

Si le câble d'alimentation est endommagé, il doit être remplacé par le constructeur, le service après-vente ou le personnel/agréé afin d'éviter tout danger.

Si localement, le type de connexion ou la plaque doit être installée est différent de (220...240Vca), retirer le cable et effectuer la connexion conformément aux tableaux ci-joints. (Le cable doit supporter des températures de 120°C ).

La plaque doit être branchée sur le secteur à l'aide d'une prise de courant conforme à la publication CEE 7 ou d'un dispositif interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.

Puissance totale

Cet appareil respecte les directives européennes 73/23/CEE et 89/336/CEE
