HT-TZ222 - Système audio SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Home Cinéma Samsung HT-TZ222
Caractéristiques techniques principales	Système audio 2.1 canaux, puissance totale de 300 W
Alimentation électrique	AC 220-240 V, 50/60 Hz
Dimensions approximatives	Dimensions du caisson de basses : 250 x 250 x 250 mm
Poids	Environ 3,5 kg (caisson de basses)
Compatibilités	Compatible avec les téléviseurs et lecteurs DVD/Blu-ray via HDMI, USB, et audio analogique
Fonctions principales	Lecture de CD, MP3, WMA, connectivité Bluetooth, entrée USB
Entretien et nettoyage	Utiliser un chiffon doux et sec pour nettoyer le boîtier, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées limitée, consulter un service agréé pour les réparations
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales utiles	Vérifier la compatibilité avec votre système audio existant avant l'achat

FOIRE AUX QUESTIONS - HT-TZ222 SAMSUNG

Comment connecter le SAMSUNG HT-TZ222 à ma télévision ?

Utilisez un câble HDMI pour relier la sortie HDMI du SAMSUNG HT-TZ222 à l'entrée HDMI de votre télévision. Assurez-vous que la télévision est réglée sur la bonne source d'entrée.

Pourquoi le son ne sort-il pas de mes haut-parleurs ?

Vérifiez que les haut-parleurs sont correctement connectés et alimentés. Assurez-vous également que le volume est réglé à un niveau audible et que le mode audio est correctement sélectionné.

Comment réinitialiser le SAMSUNG HT-TZ222 aux paramètres d'usine ?

Appuyez sur le bouton 'Menu' de la télécommande, accédez aux 'Paramètres', puis sélectionnez 'Réinitialiser' ou 'Réinitialiser aux paramètres d'usine'. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Le système ne lit pas mes CD, que faire ?

Assurez-vous que le CD est propre et en bon état. Vérifiez également que le format du CD est pris en charge. Si le problème persiste, essayez d'autres CD pour déterminer si le problème vient du lecteur.

Comment régler la synchronisation audio avec mon téléviseur ?

Accédez aux paramètres audio de votre téléviseur et recherchez une option de 'décalage audio' ou 'synchronisation audio'. Ajustez le décalage jusqu'à ce que le son soit synchronisé avec l'image.

Pourquoi le SAMSUNG HT-TZ222 ne détecte-t-il pas mon appareil Bluetooth ?

Assurez-vous que votre appareil Bluetooth est en mode de découverte et à proximité. Vérifiez également que le SAMSUNG HT-TZ222 est en mode Bluetooth. Essayez de redémarrer les deux appareils si nécessaire.

Comment mettre à jour le logiciel du SAMSUNG HT-TZ222 ?

Vérifiez sur le site officiel de Samsung s'il existe une mise à jour logicielle disponible. Vous pouvez télécharger la mise à jour sur une clé USB et la connecter au système, ou utiliser une connexion Internet si disponible.

Quels types de formats audio le SAMSUNG HT-TZ222 prend-il en charge ?

Le SAMSUNG HT-TZ222 prend en charge les formats audio courants tels que MP3, WMA, et AAC. Consultez le manuel pour une liste complète des formats pris en charge.

Comment connecter un smartphone au SAMSUNG HT-TZ222 ?

Vous pouvez connecter votre smartphone via Bluetooth ou en utilisant un câble audio 3,5 mm. Pour la connexion Bluetooth, activez le Bluetooth sur votre smartphone et sélectionnez le SAMSUNG HT-TZ222 dans la liste des appareils disponibles.

MODE D'EMPLOI HT-TZ222 SAMSUNG

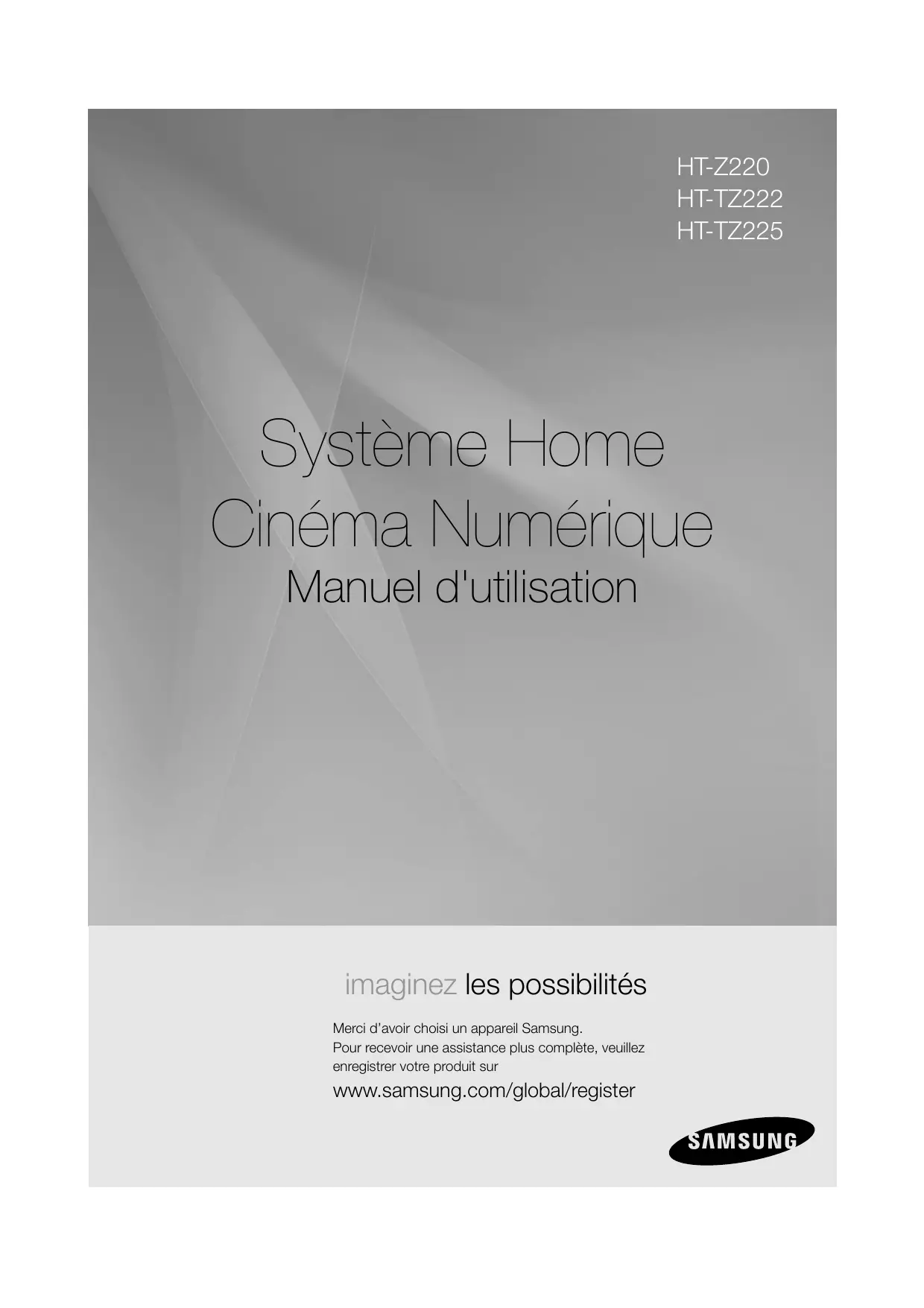

Système home cinéma numérique manuel d'utilisation

imaginez les possibilités

Merci d'avoir choisi un appareil Samsung.

Pour recevoir une assistance plus complète, veuillez enregistrer votre produit sur

www.samsung.com/global/register

Lecture de nombreux types de disques

Ce home cinema est capable de lire les types de disque suivants : DVD-VIDEO, CD, MP3-CD, WMA-CD, DivX, CD-R/RW, et DVD±R/RW.

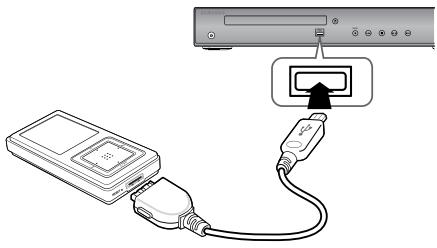

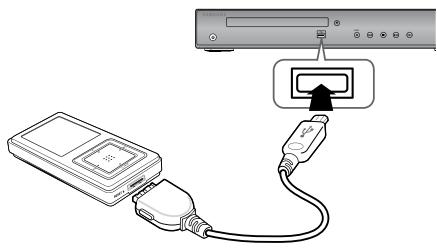

Prise en charge de la fonction USB host

Prise en charge des périphériques de stockage USB (lecteur MP3, mémoire flash USB, etc.) contenant des fichiers musicaux et des images téléchargées à partir d'un ordinateur, écouter de la musique et visionner des images

Dolby pro logic II

Dolby Pro Logic II est une nouvelle forme de technologie de décodage de signaux audio multi-voies qui améliore l'actuel système Dolby Pro Logic.

DTS (digital theater systems)

DTS est un format de compression audio développé par Digital Theater Systems Inc.

Il offre un son de canal 5.1 à pleine fréquence.

Fonction économisatrice d'écran du téléviseur

Si l'unité principale reste inactive pendant 5 minutes, le logo Samsung apparaît sur l'écran du téléviseur.

Cet appareil se met automatiquement en veille s'il reste plus de 20 minutes en mode Screen Saver (Économiseur d'écran).

Fonction économique d'énergie

Cet appareil s'éteint automatiquement s'il reste plus de 20 minutes en mode Stop (Arrêt).

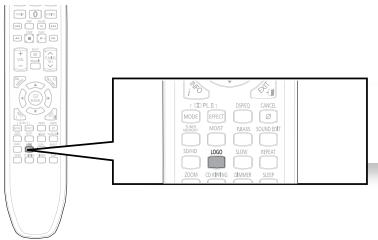

Écran du téléviseur personnalisé

Cet appareil vous permet de sélectionner votre image favorite au format JPEG ou DVD et de l'installer comme fond d'écran.

Fonction anynet+ (hdmi-cec)

La fonction Anynet+ permet de faire fonctionner l'unité principale à l'aide d'une télécommande de téléviseur Samsung. Il suffit pour cela de relier votre Home cinéma à un téléviseur SAMSUNG à l'aide d'un câble HDMI (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.)

Fonction SYNC AV

Il est possible que l'image soit décalée par rapport au son si l'appareil est relié à un téléviseur numérique.

Pour remédier à cela, vous pouvez régler le temps de propagation audio de manière à le synchroniser avec l'image.

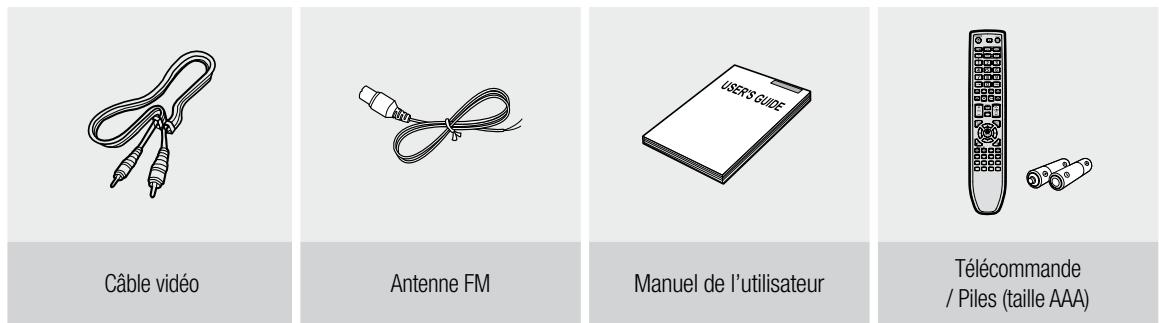

Vérifiez que les accessoires ci-dessous sont fournis.

Premiers PAS

2 Éléments Inclus

3 Avertissements 4 Précautions

7 Avant de suivre le manuel d'utilisation 8 Disques lisibles 8 N'utilisez pas les types de disques suivants! 8 Protection contre la copie 9 Fiche technique

10 Panneau avant 10 Écran d'affichage 11 Panneau arrière

Description

12 Télécommande 14 Réglage de la télécommande

Lecommande

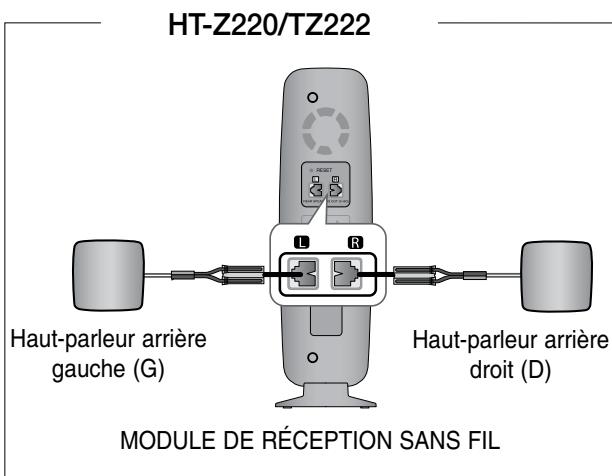

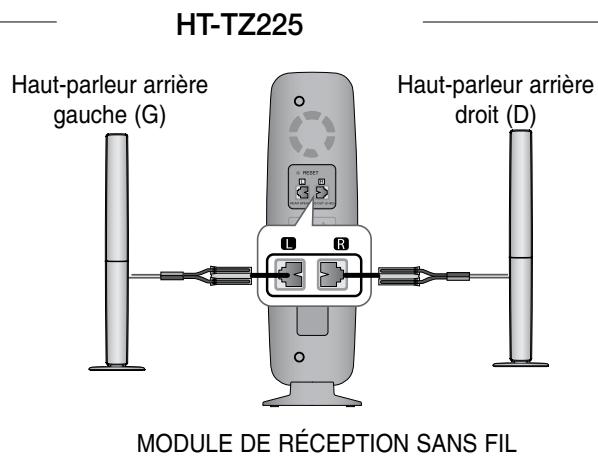

16 Connexion des enceintes 20 Connexion de l'amplificateur à réception sans fil 22 Branchement de la sortie vidéo au téléviseur 23 Fonction de détection automatique HDMI 23 Fonction HDMI 24 BD Wise (produits Samsung uniquement) 25 Branchement d'un périphérique audio externe 26 Connexion de l'antenne FM

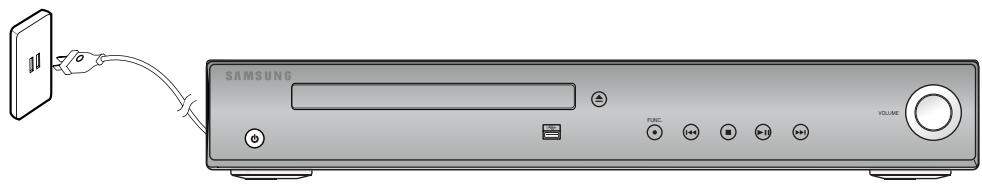

27 Avant d'utiliser votre système Home cinéma

Avant d'utiliser votre système HOME cinéma

28 Lecture des disques 29 Lecture de CD MP3/WMA 30 Lecture de fichier JPEG 31 Lecture DIVX 33 Utilisation de la fonction Lecture 41 Lecture de fichiers multimédia à l'aide de la fonction USH Host

43 Configuration de la langue 43 RÉGLAGE DU MODE DE SORTIE VIDÉO HDMI 44 Configuration du type de l'écran du télévisieur 45 Configuration du contrôle parental (niveau de classement) 45 Configuration du mot de passe 46 Paramétrage du papier peint 46 Pour sélectionner l'un des trois papiers peints que vous avez créés 47 Configuration du mode des enceintes 47 Configuration du temps de retard 48 Configuration du temps de retard des enceintes 49 Configuration du test de tonalité 49 Configuration audio 50 Configuration de la compression DRC (compression de la plage dynamique) 51 Paramétrage AV Sync 51 Paramétrage de l'interface HDMI audio 52 Fonction Champ sonore (DSP)/EQ 52 Mode Dolby Pro Logic II 53 Effet Dolby Pro Logic II 53 P. BASS

RADIO

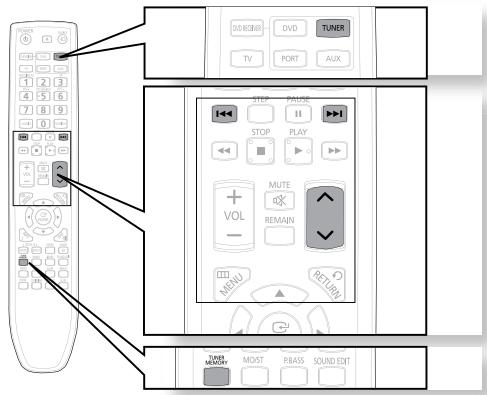

54 Écouter la radio 54 Pré-réglage des stations 55 A propos de la diffusion RDS

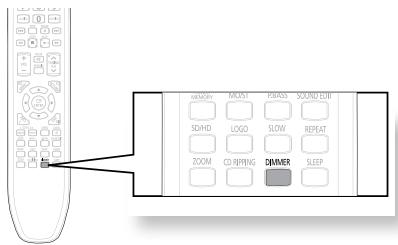

57 Fonction Sleep Timer 57 Régler la brillance de l'écran 57 Fonction mute 58 CD RIPPING

Dépannage

59 Dépannage

61 Liste de code des langues 62 Précautions dans la manipulation et la conservation des disques 63 Caractéristiques

ANNEXE

Assurez-vous d'avoir assimilé les termes suivants avant de passer à la lecture du manuel d'utilisation.

Icônes utilisées dans ce manuel d'utilisation

Icône	Terme	Définition
DVD	DVD	Indique une fonction disponible avec un DVD ou un DVD-R/DVD-RW enregistré en mode video, puis finalisé.
CD	CD	Indique une fonction disponible avec un CD de données (CD-R ou CD-RW).
MP3	MP3	Indique une fonction disponible avec un CD-R/-RW.
JPEG	JPEG	Indique une fonction disponible avec un CD-R/-RW.
DivX	DivX	Indique une fonction disponible avec un support enregistré au format MPEG4 (DVD±R/RW, CD-R ou CD-RW).
!	Attention	Indique qu'une fonction n'est pas disponible ou qu'un paramétrage a peut-être été annulé.
Remarque	Remarque	Indique des astuces ou des consignes pouvant vous aider à utiliser les différentes fonctions.

• Les instructions du présent manuel indiquées par le symbole "DVD (DVD)" s'appliquent aux disques de type DVD-VIDÉO et DVD-R/-RW enregistrés en mode vidéo, puis finalisés. Lorsqu'un type de DVD particulier est mentionné, cela est indiqué en séparation.
• Un DVD-R/-RW qui n'a pas été enregistré correctement au format DVD Video ne pourra pas être lu.

Comment utiliser ce manuel d'utilisation

1) Veillez à bien connaître les consignes de sécurité avant d'utiliser l'appareil (voir page 4). 2) En cas de problème, consultez la section Dépannage (voir pages59 à 60).

Droits d'auteur

© 2008 Samsung Electronics Co., Ltd.

Tous droits réservés ; interdiction de reproduire ou de photocopier tout ou partie de ce manuel d'utilisation sans l'accord préalable écrit de Samsung Electronics Co., Ltd.

Premiers pas

DVD (Digital Versatile Disc) offre des images et des sons fantastiques, grâce au son ambiophonique Dolby Digital et à la technologie de compression vidéo MPEG-2. Vous pouvez maintenant profiter de ces effets pleins de réalisme chez vous comme si vous étiez au cinéma ou dans une salle de concert.

Les lecteurs DVD et les disques sont codés par région. Ces codes régionaux doivent correspondre pour pouvoir lire le disque. Si les codes ne correspondent pas, le disque ne sera pas lu. Le nombre de régions de ce lecteur est indiqué sur le panneau arrière du lecteur. (Votre lecteur DVD ne pourrait lire que des DVD ayant le même code de région.)

Disques lisibles

Type de disque	Marque (Logo)	Signaux enregistrés	Taille du disque	Durée maximale de lecture
DVD-VIDEO	VIDEO	VIDEO	12 cm	Environ 240 minutes (une face)
				Environ 480 minutes (deux faces)
			8 cm	Environ 80 minutes (une face)
				Environ 160 minutes (deux faces)
AUDIO-CD	COMPACT DIGITAL AUDIO	AUDIO	12 cm	74 min.
			8 cm	20 min.
DivX	DIVX	AUDIO + VIDEO	12 cm	—
			8 cm	—

N'utilisez PAS les TYPES de disques suivants!

• Les disques CD-G, CD-I, CD-ROM, DVD-ROM et DVD-RAM ne peuvent être lus avec ce lecteur. Si vous utilisez ce type de disques, un message (Erreur format disque) s'affiche sur l'écran du téléviseur.
• Des disques DVD achetés à l'étranger pourraient ne pas fonctionner sur ce lecteur. Si vous utilisez ce type de disques, un message s'affiche sur l'écran du téléviseur.

Protection CONTRE la COPIE

• De nombreux disques DVD sont protégés contre la copie. Ainsi, vous avez seulement la capacité de brancher votre lecteur DVD directement sur la télévision et non pas sur le magnétoscope. Si vous le connectez à un magnétoscope, vous n’obtenez que des images déformées par le système de protection des disques DVD.
• Ce produit comporte des technologies destinées à respecter la propriété intellectuelle dont les droits sont protégés par des brevets américains et des procédés de contrôle de la propriété de Macrovision Corporation et d'autres compagnies.

L'utilisation de cette technologie doit être autorisée par Macrovision Corporation. Elle est limitée à l'usage domestique ou aux utilisations strictement définies par Macrovision Corporation. Les modifications techniques et le démontage sont interdits.

Ce produit ne prend pas en charge les fichiers multimédias sécurisés (DRM).

Disques cd-r

• Selon le périphérique utilisé pour la gravure du disque (Graveur de CD ou PC) et l'état du disque, il est possible que certains CD-R ne puissent pas être lus.
• Utilisez un disque CD-R de 650 Mo/74 minutes. N'utilisez pas de disques CD-R de plus de 700 Mo/80 minutes car ils peuvent ne pas pouvoir être lus.
• Certains supports CD-RW (réinscriptibles) risquent de ne pas être lisibles.
• Seuls les CD-R correctement peuvent être lus en totalité. Si la session est fermée mais que le disque reste ouvert, il se peut que vous ne puissiez pas lire le disque en entier.

Disques cd-r MP3

Seuls les disques CD-R contenant des fichiers MP3 au format ISO 9660 ou Joliet peuvent être lus. - Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +). - Utilisez des disques enregistrés avec un taux de compression/décompression des données supérieur 128 Kbps. - Seuls les fichiers aux formats ".mp3" et ".MP3" peuvent être lus. - Seuls les disques multisessions peuvent être lus. S'il y a un segment vide sur le disque Multisession, le disque ne sera lu que jusqu'au segment vide. - Si le disque n'est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus. - Pour des fichiers codés en format débit binaire variable (VBR - Variable Bit Rate), c'est-à-dire des fichiers codés à la fois à un débit élevé et un débit bas (par exemple 32 Kbps ~ 320 Kbps), il est possible que le son saute au cours de la lecture. - Un maximum de 500 pistes peuvent être lues par CD. - Un maximum de 300 dossiers peuvent être lus par CD.

Disques cdr JPEG

• Seuls les fichiers ayant l'extension peuvent être lus.
• Si le disque n'est pas fermé, le démarrage de la lecture sera plus long et il est possible que tous les fichiers enregistrés ne soient pas lus.
• Seuls les disques contenant des fichiers JPEG au format ISO 9660 ou Joliet peuvent être lus.
• Les noms de fichiers JPEG doivent contenir 8 caractères ou moins et aucun espace ou caractère spécial (. / = +).
• Seul un disque multisessions peut être lu. S'il y a un segment vide sur le disque multisessions, le disque ne sera lu que jusqu'au segment vide.
• Vous pouvez enregistrer jusqu'à 9 999 images sur un CD.
• Lorsque vous lisez un CD de photos Kodak/Fuji, seuls les fichiers JPEG qui se trouvent dans le dossier photo peuvent être lus.
• Il est possible que les disques de photos autres que Kodak/Fuji Picture soient plus longs au démarrage de la lecture ou ne soient pas lus du tout.

Dvd±r/rw, cd-r/rw, disques divx

• Toute mise à jour du logiciel avec des formats non pris en charge est impossible. (Ex. : QPEL, GMC, résolutions supérieures à 800 x 600 pixels, etc.)
• Les sections comportant un taux d'images élevé ne pourraient peut-être pas être lues pendant la lecture d'un fichier DivX.
• La marque DivX® est un format vidéo numérique créé par la société DivX, Inc. Cet appareil certifié DivX ou DivX Ultra prend en charge la lecture des vidéos DivX.

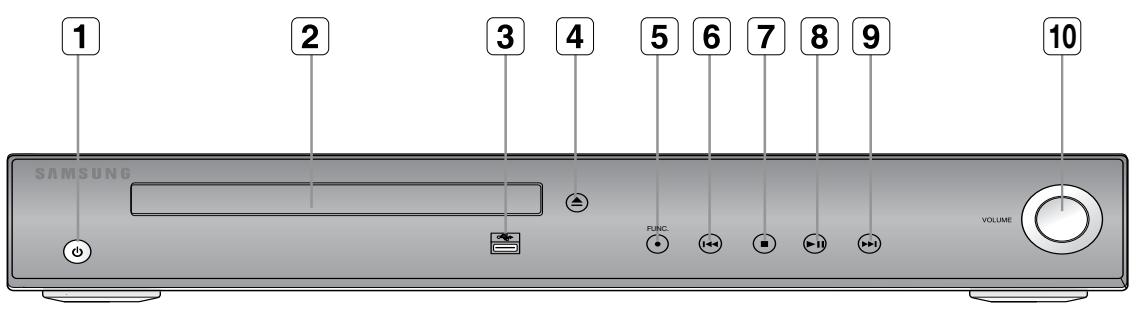

1	TOUCHE D'ALIMENTATION ( Ⓞ)	5	TOUCHE FUNCTION [FONCTION]	9	TOUCHE TUNING UP ET SKIP (▶+) [SYNTONISATION + ET SAUT]
2	TIROIR DE CHARGEMENT DE DISQUE	6	TOUCHE TUNING DOWN ET SKIP (←+) [SYNTONISATION - ET SAUT]	10	COMMANDE DE RÉGLAGE DU VOLUME
3	PORT USB	7	TOUCHE STOP ( )
4	TOUCHE D'OUVERTURE/FERMETURE DU PLATEAU DE CHARGEMENT DE DISQUE	8	TOUCHE PLAY/PAUSE (▶]) [LECTURE/PAUSE]

Écran d'affichage

1	TÉMOIN DE PRÉRÉGLAGE SYNTONISEUR
2	AFFICHAGE DE L'ÊTAT DU SYSTEMÉME
3	VOYANT RADIOFREQUENCY [FRÉQUENCY RADIO]

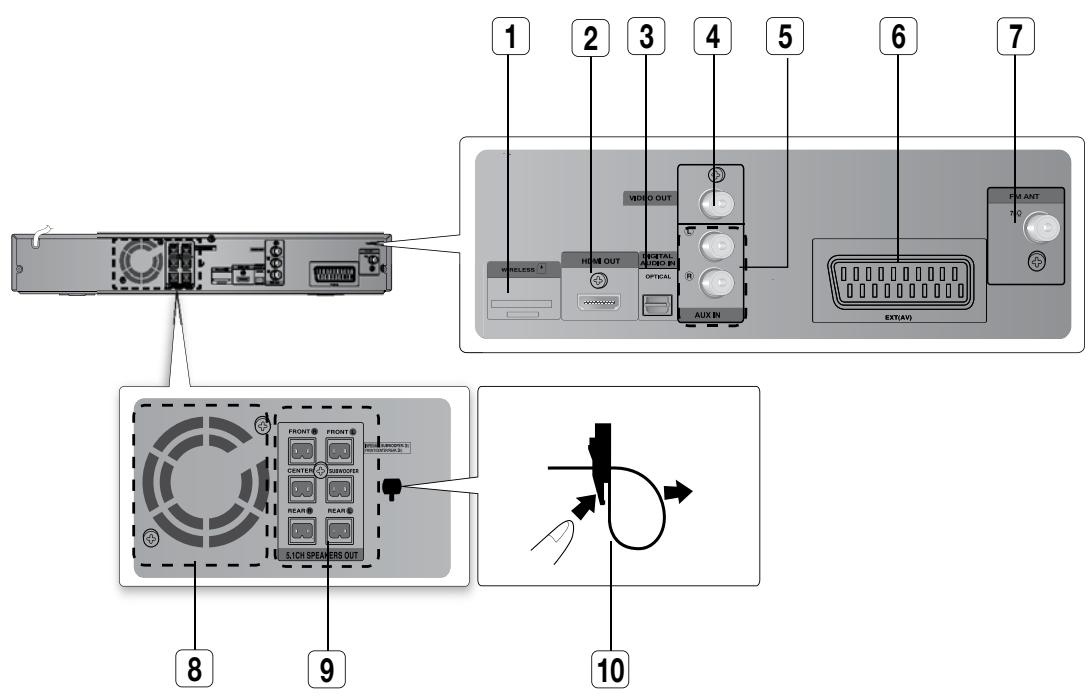

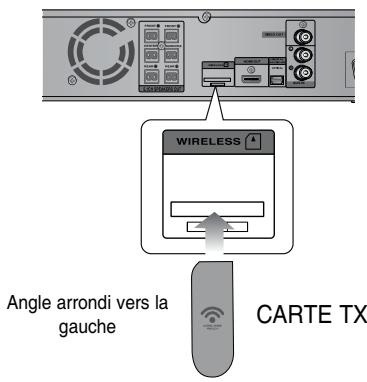

1	Port de connexion de carte TX (WIRELESS)	La carte TX permet d'étabir une connexion entre l'appareil et l'amplificateur/ récepteur sans fil proposé en option.

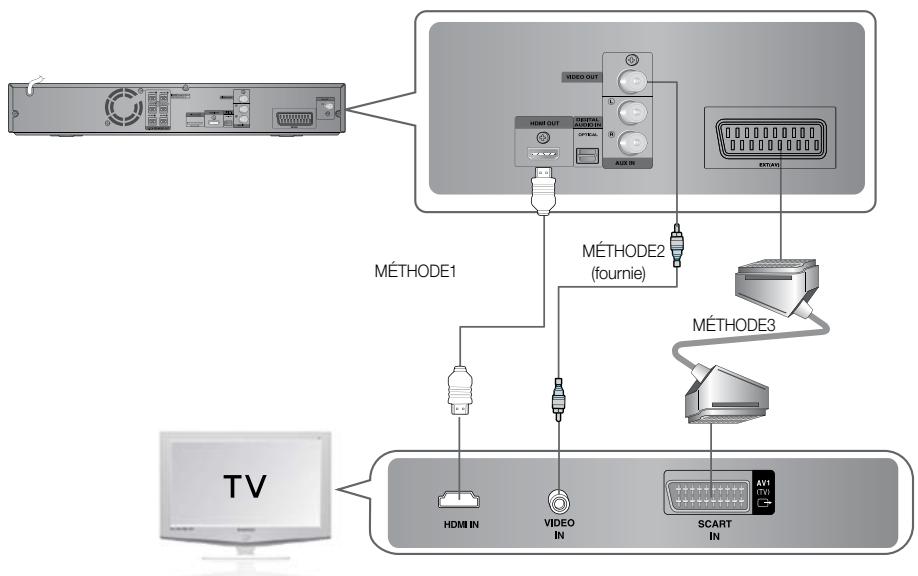

2	PRISE HDMI OUT	À l'aide du cable HDMI, connectez la prise de sortie HDMI à la prise d'entrée HDMI de votre téléviseur pour obtenir une meilleure qualité d'image.

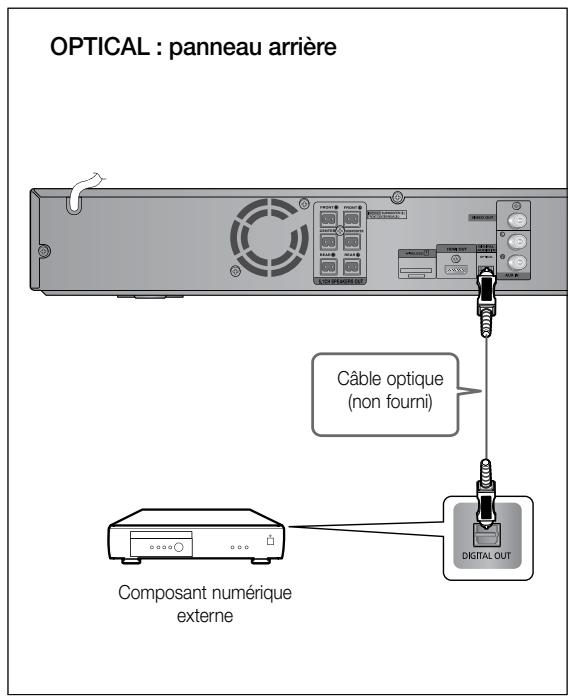

3	CONNEXION OPTIQUE ET NUMÉRIQUE EXTERNE	Utilisez cette connexion pour les appareils externes avec sortie numérique.
4	CONNECTEUR DE SORTIE VIDÉO	Branchez les prises d'entrée video du téléviseur (VIDEO IN) au connecteur (VIDEO OUT).

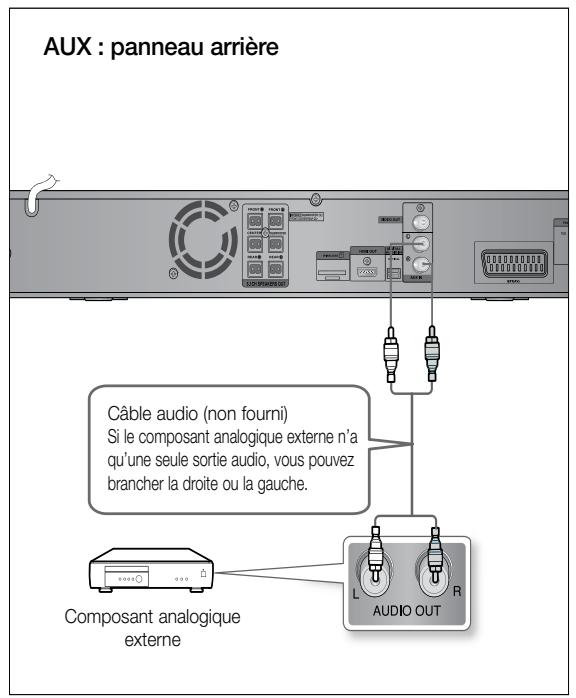

5	CONNECTEURS AUX IN	Connectez-la à la sortie analogique 2CH d'un périphérique externe (ex.: magnétoscope)
6	PRISE PÉRITEL	Branchement sur un téléviseur via la prise Péritel

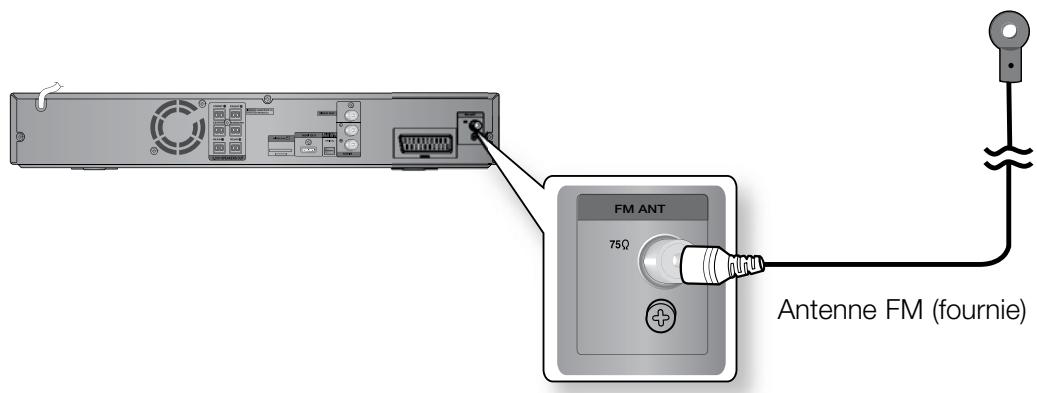

7	PRISE COAXIALE FM 75 Ω	Branchez-y l'antenne FM.

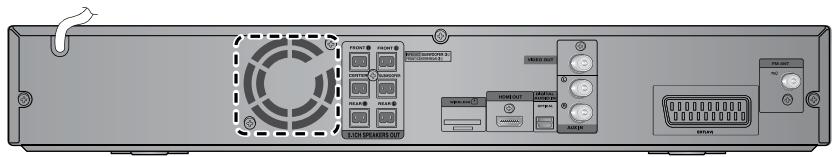

8	VENTILATEUR	Le ventilateur se met toujours en marche lorsque l'appareil est mis sous tension. Lors de l'installation de l'appareil, prévoyez un espace d'au moins 10 cm de chaque côte du ventilateur.

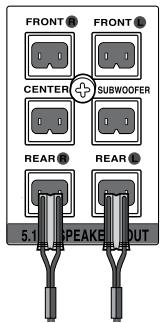

9	PRISES DE SORTIE DES ENCEINTES	Connectez les enceintes avant, centrale et arrêté ainsi que le caisson de basse.
10	ATTACHE-CÂBLE	Fixe les câbles pour enceintes.

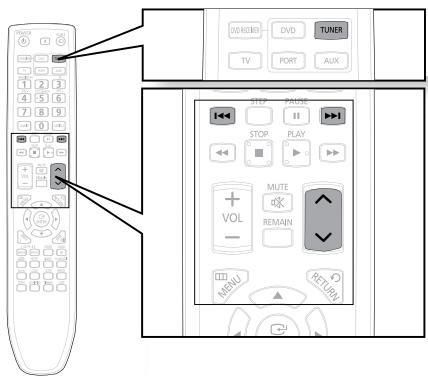

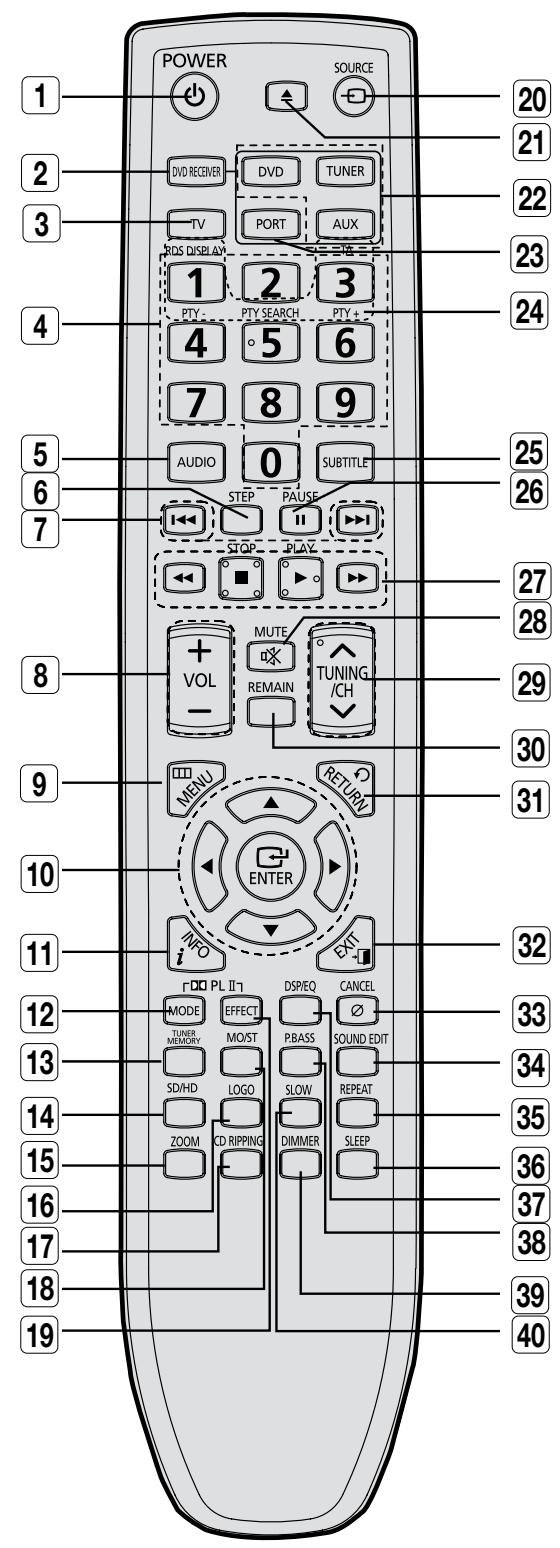

Telecommande

1 Touche POWER	DVD Touche DVD TUNER Touche TUNER AUX Touche AUX
2 Touche DVD RECEIVER
3 Touche TV	23 Touche PORT

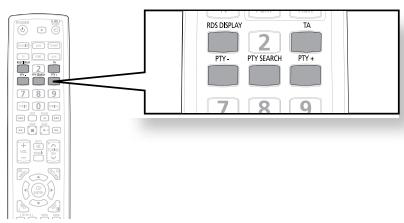

4 Touches numériques (0~9)	24 Touches de sélection du mode RDS

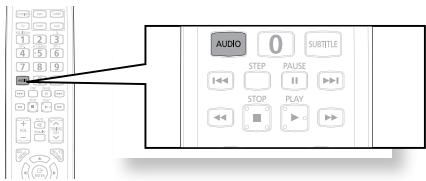

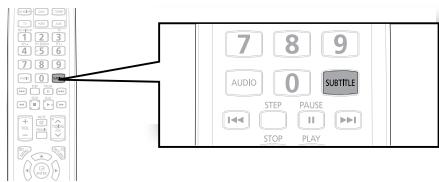

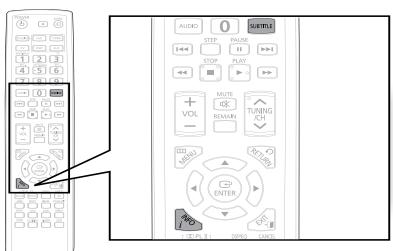

5 Touche AUDIO	25 Touche SUBTITLE

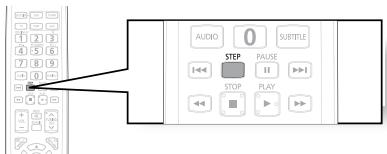

6 Touche STEP	26 Touche PAUSE

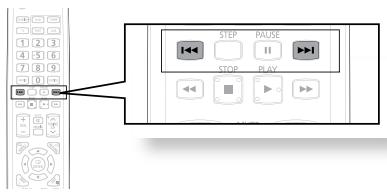

7 Touche Tuning Preset/CD Skip (Syntonisation programmée/Saut CD)	27 Touche PLAY Touche STOP Touche SEARCH (RECHERCHE)
8 Touche VOLUME

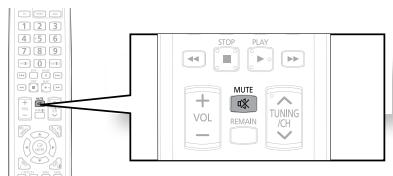

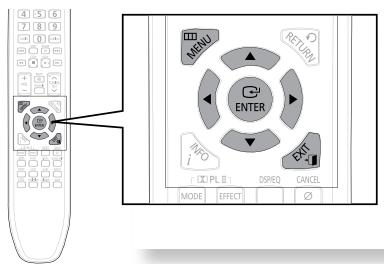

9 Touche MENU	28 Touche MUTE

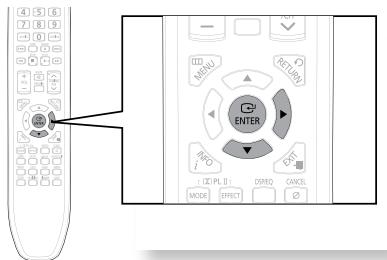

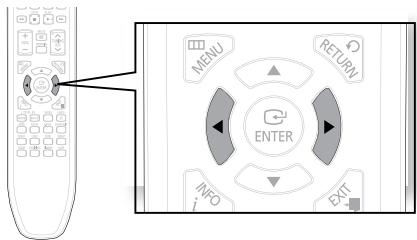

10 Curseur/Touche Entrée	29 Touche TUNING/CH

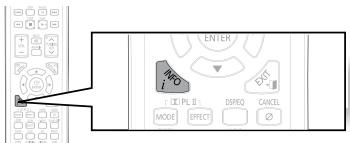

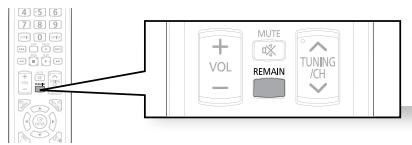

11 Touche INFO	30 Touche REMAIN (RESTANT)

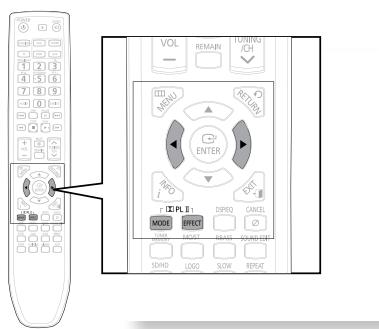

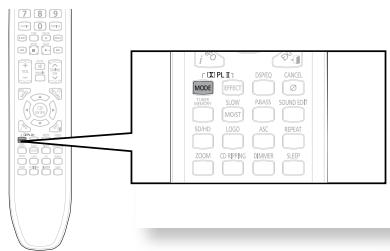

12 Touche PL II MODE	31 Touche RETURN
13 Touche TUNER MEMORY	32 Touche EXIT

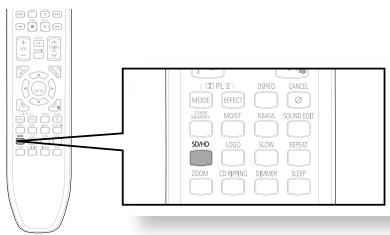

14 Touche SD (définition standard)/HD (haute définition)	33 Touche CANCEL

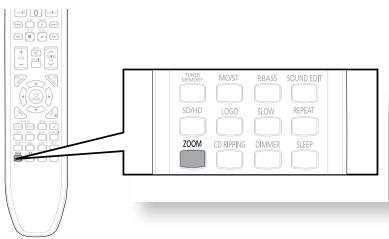

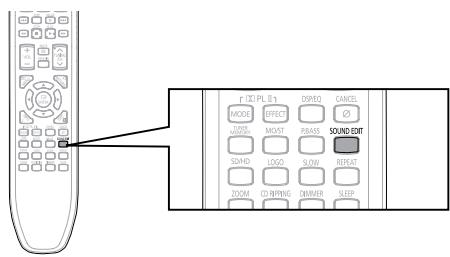

15 Touche ZOOM	34 Touche SOUND EDIT

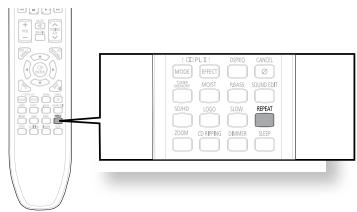

16 Touche LOGO	35 Touche REPEAT

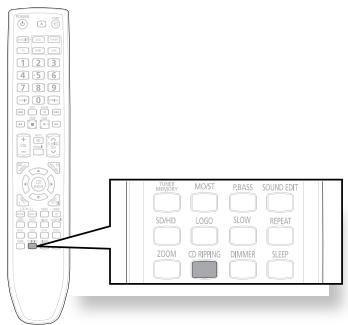

17 Bouton CD RIPPING (EXTRACTION CD)	36 Touche SLEEP
18 Touche MO/ST	37 Touche DSP/EQ

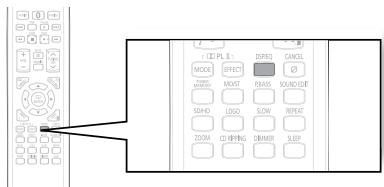

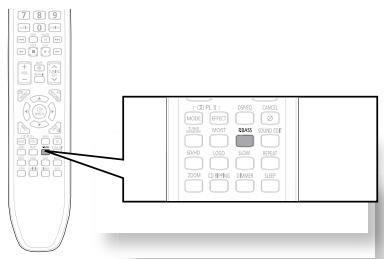

19 Touche IPL II EFFECT	38 Touche P.BASS

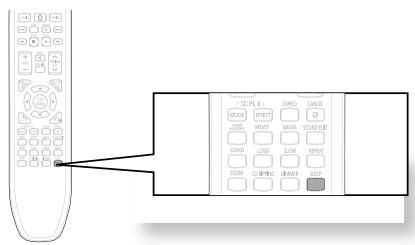

20 Bouton SOURCE (SOURCE)	39 Touche DIMMER

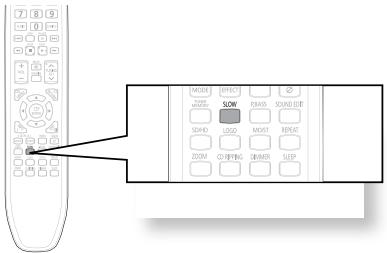

21 Touche OPEN/CLOSE	40 Touche SLOW

Insérez les piles de la télécommande

1. Retirez le cache piles en suivant la direction de la flèche. 2. Insérez deux piles 1,5 V AAA, en PRENANT SOIN DE bien respecter la polarité (+ et -). 3. Replacez le cache piles.

Suivez ces instructions pour éviter toute fuite ou fissure des piles :

• Placez les piles dans la télécommande en respectant la polarité : (+) à (+) et (-) à (-). Utilisez des piles du bon type. Des piles d'apparente similarité peuvent avoir une tension différente.
• Remplacez toujours les deux piles en même temps. N'exposez pas les piles à la chaleur ou à une flamme.

Cette télécommande permet de contrôler certaines fonctions sur votre téléviseur.

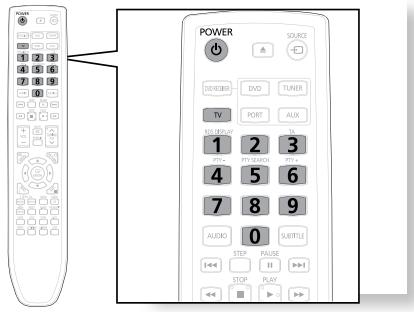

Lorsque vous commandez le téléviseur avec la télécommande

1. Appuyez sur le bouton TV pour sélectionner le mode TV.
2. Appuyez sur la touche POWER pour allumer le téléviseur.
3. En gardant la touche POWER enfoncée, composez le code correspondant à la marque de votre téléviseur.
4. S'il y a plus d'un code répertorié dans le tableau, entrez-en un seul à la fois afin de déterminer lequel fonctionne.

Tout en maintainant le bouton POWER, enforcé, utilisez les touches numériques pour entrer 00,15,16,17 ou 40.

1. Le téléviseur s'éteint automatiquement une fois le réglage terminé.
2. Vous pouvez vous servir des touches TV POWER, VOLUME, CHANNEL ainsi que des touches numériques (0~9).

• Il se peut que la télécommande ne fonctionne pas avec certaines marques de téléviseurs. Il se peut également que certaines opérations ne soient pas possibles avec votre marque de téléviseur. Si vous ne configurez pas la télécommande avec le code de la marque de votre téléviseur, elle fonctionnera par défaut avec un téléviseur Samsung.

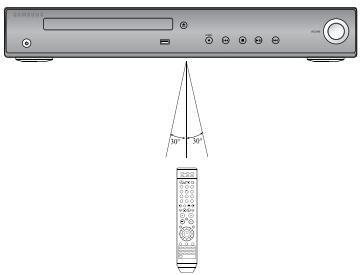

Portée de la télécommande

La portée de la télécommande en ligne droite est de 7 mètres. Elle fonctionne également inclinée selon un angle horizontal de maximum par rapport au capteur de télécommande.

Liste de codes des marques de téléviseurs

Cette section indique différents modes de branchement du home cinéma numérique à d'autres composants externes.

Avant de déplacer ou d'installer le produit, vérifie qu'il est éteint et débranché.

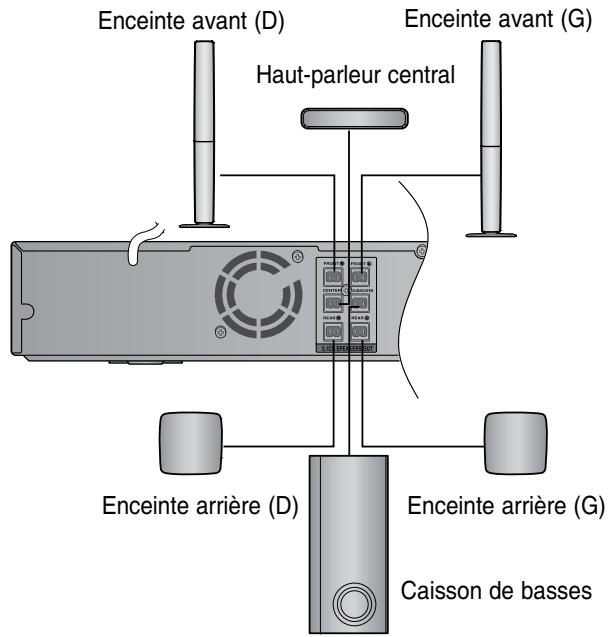

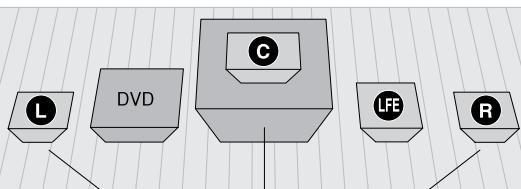

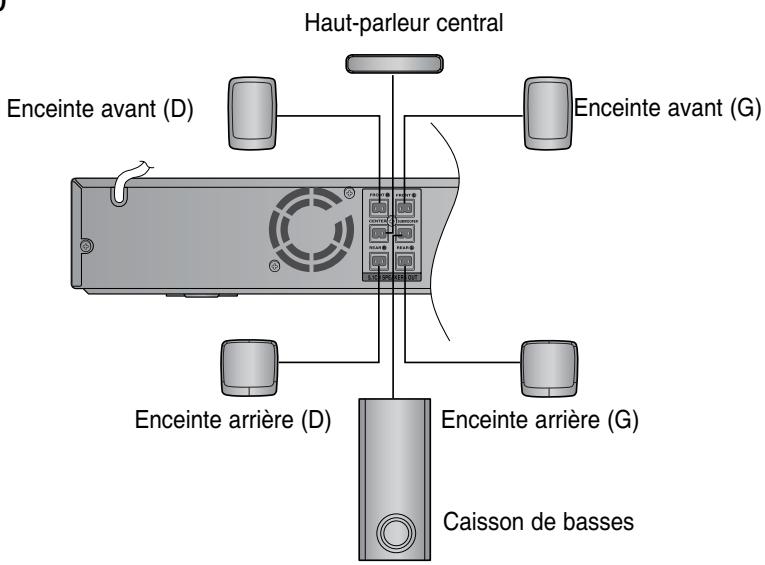

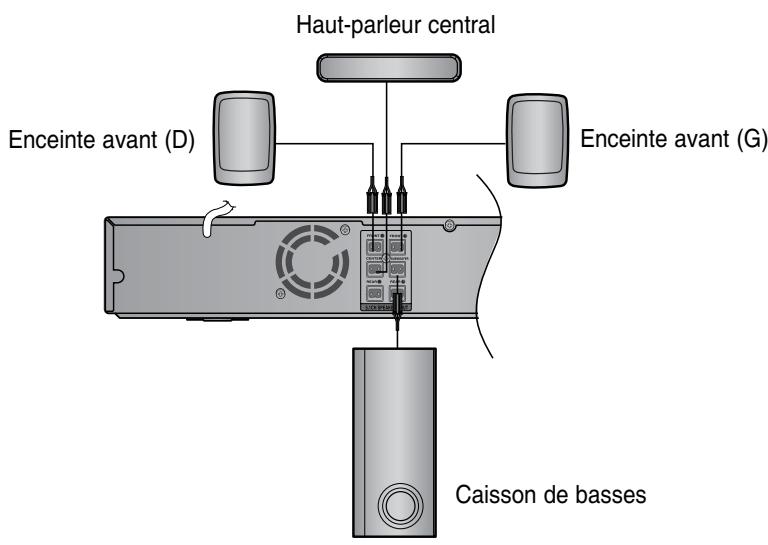

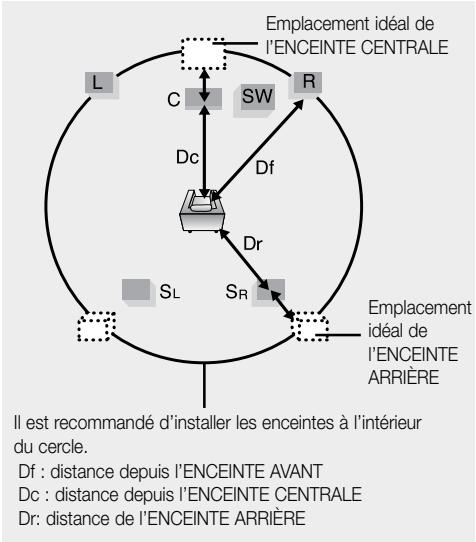

Connexion des enceintes

2,5 à 3 fois la taille de l'écran du téléviseur

Emplacement du lecteur DVD

Posez-le sur un support, sur une étagère ou sous un meuble TV.

Choix de la position d'écoute

La position d'écoute doit être située à une distance équivalente à environ 2,5 à 3 fois la taille de l'écran du téléviseur.

Enceintes avant l f

Placez les enceintes face à votre position d'écoute en les orientant vers vous (d'environ).

Positionnez-les de manière à ce que les haut-parleurs se situent à la hauteur de vos oreilles.

Alignez la face avant des enceintes avant avec la face avant de l'enceinte centrale ou avancez-les légèrement par rapport à l'enceinte centrale.

Enceinte centrale

Il est préférible de l'installer à la même hauteur que les enceintes avant. Vous pouvez également l'installer directement sur ou sous le téléviseur.

Enceintes arrière SL SR

Placez ces enceintes derrière votre position d'écoute. Si vous ne disposez pas d'assez de place, positionnez-les face à face. Elles doivent être situées à environ 60 à 90 cm de vos oreilles et légèrement inclinées vers le sol.

Contrairement aux enceintes avant et centrale, les enceintes arrière seront principalement à diffuser les effets sonores; par conséquent, elles n'émettent pas du son en permanence.

Caisson de graves LFE

La position du caisson de graves n'a pas d'importance. Vous pouvez l'installer où vous voulez.

HT-Z220

(G) (D)

Avant

(G)

(D) Arrière

Centre

Caisson de basses

HT-TZ222

Centre

(G) (D) Avant

SUPPORT

CORDON DE HAUT-PARLEUR

Installer une enceinte sur son pied

HT-TZ222-Enceintes avant

HT-TZ225-Enceintes avant/Arrière

1. Retournez le PIED et emboitez-le sur le SOCLE.
2. Engagez cinq petites VIS dans les cinq trous signalés par des flèches et resserrez celles-ci à l'aide d'un tournevis tel qu'illustré sur le schéma.
3. Emboitez l'ENCEINTE sur le support que vous venez de monter.
4. Engagez et serrez une autre grande vis dans le trou situé à l'arrière de l'enceinte à l'aide d'un tournevis comme illustré sur le schéma.

Connexion des enceintes avant, centrale et arrière ainsi que du caisson de basse

1. Faites pression et tenez le levier en position ouverte.
2. Insérez le câble noir dans la borne noire (-) et le câble rouge dans la borne rouge (+) puis relâchez l'ergot.
3. Connectez l'autre extrémité du câ module de réception sans fil.
4. Veillez à faire correspondre les couleurs des fiches avec celles des prises de connexion.

Noir Rouge

HT-TZ222

HT-TZ225 Caisson de basses

Ne laissez pas les enfants jouer avec les enceintes. Ils pourraient être blessés si une enceinte tombait. Lorsque vous branchez les câbles sur les enceintes, assurez-vous de respecter la polarité (+ / - ). - Maintenez le caisson de basses (Subwoofer) hors de la portée des enfants afin d’empêcher ces derniers de mettre les doigts ou des substances étrangères dans l’objet (ouverture) du caisson de basses. N’utilisez pas les orifices d’aération pour installer le caisson de basses sur un mur.

Si vous placez une enceinte à proximité de votre ensemble téléviseur, il se peut qu'il y ait une distorsion au niveau de la couleur de l'écran en raison du champ magnétique généré par l'enceinte. Dans ce cas, éloignez l'enceinte.

Connexion de l'amplificateur à réception sans FIL

Module de réception sans fil (SWA-4000/4100)

Sur les modèles HT-Z220/TZ222/TZ225, les enceintes doivent être également connectées au module sans fil (SWA-4000/4100) à condition d'acquérir celui-ci séparément.

1. Branchez les enceintes avant et centrale ainsi que le caisson de basses sur l'unité principale en suivant les instructions données en pages 18 à 19.
2. Àpres avoir vérifié que l'unité principale est bien éteinte, insérez la carte TX dans le port de lecture de carte TX (WIRELESS) situé à l'arrière de l'appareil.
3. Tenez la carte TX de telle manière que l'angle arrondi soit dirigé vers la gauche et insérez-la dans le port.
4. La carte TX permet la communication entre l'appareil principal et le récepteur sans fil.
5. Branchez les haut-parleurs gauche et droit dans

L'amplificateur/récepteur sans fil.

1. Branchez le cordon d'alimentation du module de réception sans fil dans la prise murale.

• Placez le module de réception sans fil à l'arrêt de la position d'écoute. Si le module est trop près de l'unité principale, des interruptions de son peuvent se produire à cause d'interférences. Si vous utilisez un appareil tel qu'un four à micro-ondes, une carte LAN sans fil, un équipement Bluetooth ou tout autre appareil utilisant la même fréquence (5.8/2.4GHz) à proximité du système, des interruptions de son peuvent se produire à cause des interférences. La distance de transmission entre l'unité principale et le module de réception sans fil est d'environ 10 m, mais elle peut varier en fonction de l'environnement. Si un mur en béton ou une paroi métallique se trouve entre l'unité principale et le module de réception sans fil, le système risque de ne pas fonctionner car les ondes radio ne peuvent pas traverser le métal. Si l'appareil ne dispose pas d'un système de connexion sans fil, vous nevez procéder à la configuration d'un identifiant entre l'appareil et le module de réception sans fil. Éteignez l'appareil, appuyez sur les touches numériques "0" → "1" → "3" → "5" de la télécommande et rallumez l'appareil. Veillez à ce que le module de réception sans fil soit allumé et appuyez pendant 5 secondes sur le bouton « ID SET » situé à l'arrière de l'appareil.

N'insérez pas d'autre carte que la carte TX adaptée à ce produit. Si vous insérez une autre carte TX, l'appareil risque d'être endommagé ou vous pouvez avoir des difficultés à la retirer. N'insérez pas la carte TX à l'envers ou dans le mauvais sens. - Insérez la carte TX quand le module est éteint. Insérer la carte quand le module est allumé peut être à l'origine de problèmes. Si la carte TX est insérée et que le réglage du module de réception sans fil est terminé, aucun son n'est émis par les enceintes de l'appareil. L'antenne de réception sans fil est intégrée dans le module de réception sans fil. Maintenez l'appareil à l'abri de l'humidité. Pour des performances d'écoute optimales, vérifiez que la zone située autour du module de réception sans fil est dégagée. Si aucun son n'est émis par les enceintes sans fil, activez le mode DVD 5.1 ou Dolby ProLogic II. En mode 2-CH, aucun son ne sera émis par les haut-parleurs arrière.

Branchement de la SORTIE vidéo au téléviseur

Choisissez l'une des trois méthodes de branchement du téléviseur proposées.

Méthode 1 : HDMI

Reliez la prise de sortie HDMI (HDMI OUT) située à l'arrière de l'unité principale à la prise d'entrée HDMI (HDMI IN) de votre téléviseur à l'aide d'un cable HDMI (non fourni). L'interface HDMI vous permet d'afficher les vidéos en Haute définition sur votre téléviseur à haute définition.

Méthode 2 : vidéo composante

À l'aide du câble vidéo composite, connectez la prise VIDEO OUT (SORTIE VIDÉO) située à l'arrière du lecteur DVD à la prise VIDEO IN (ENTRÉE VIDÉO) de votre téléviseur.

Méthode 3: prise péritel

Si voit te tiveur est equpe d'une pris PERITEL, reliez la pris AV OUT (SORTIE_AV) situe a l'arriere de l'unite principale a la pris SCART IN (ENTRE PERITEL) de suaive tveiseur au'aide d'un cable Peritel (non foumi).

FonctionVIDEOSELECT (selectionvideo)

Maintenez la touche numérique 0 (VIDEO SEL.) de la télécommande enfoncée pendant au moins 5 secondes.

• Le message s'affiche à l'écran. Appuyez alors brièvement sur la touche numérique 0 (VIDEO SEL.) pour sélectionner.
• Si votre téléviseur est équipé d'une prise Péritel (entrée RVB), appuyez sur la touche numérique 0 (VIDEO SEL.) et sélectionnez le mode RVB. L'utilisation d'un cable Péritel permettra d'obtenir une (Meilleure) qualité d'image.
• Si tel n'est pas le cas, appuyez sur la touche numérique 0 (VIDEO SEL.) et sélectionnez le mode COMPOSITE.

Les résolutions disponibles pour la sortie HDMI sont les suivantes : 480p (576p), 720p, 1080i/1080p.

En reliant un téléviseur Samsung à l'unité principale à l'aide d'un cable HDMI, vous pourrez faire fonctionner votre Home cinéma à l'aide de la télécommande du téléviseur (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+ (HDMI-CEC).). Ce dernier indique que votre téléviseur prend cette fonction en charge.

Fonction de détection automatique HDMI

La sortie vidéo du lecteur passe automatiquement en mode HDMI lorsqu'un câble HDMI est connecté alors que l'appareil est sous tension. Pour connaître les différentes résolutions HDMI.

- Hdminterface multimédia haute définition)

Le HDMI est une interface qui permet la transmission par voie numérique de données audio et vidéo à l'aide d'un simple connecteur.

Lorsque vous utilisez le HDMI, le Home cinema DVD transmet un signal audio et vidéo numérique et affiche une image claire sur un téléviseur disposant d'une prise d'entrée HDMI.

Description de la connexion HDMI

Connecteur HDMI - Prend en charge les données vidéo et audio numériques.

• Le HDMI émet uniquement un signal numérique pur vers le téléviseur.
• Si votre téléviseur ne prend pas en charge la protection HDCP (High-bandwidth Digital Content

Protection du contenu numérique sur large bande passante), delaneiges'afficheàl'écran.

Pourquoi samsung utilise-t-il le HDMI ?

Les téléviseurs analogiques utilisent un signal vidéo/audio analogue. Toutefois, lorsque vous lisez un DVD, les données transmises au téléviseur sont au format numérique. Vous avez donc besoin d'un convertisseur numérique-analogique (sur le Home cinema DVD) ou d'un convertisseur analogique-numérique (sur le téléviseur). Lors de la conversion, la qualité de l'image se détériore en raison du bruit et de la perte de signal.

La technologie HDMI est supérieure car elle ne nécessite aucune conversion numérique-analogique et se compose d'un signal numérique pur entre le lecteur et votre téléviseur.

Qu'est-ce que la protection HDCP?

La protection HDCP (High-bandwidth Digital Content Protection - Protection du contenu numérique sur large bande passante) est un système visant à empêcher les données DVD émises par le biais de la technologie HDMI d'être copiées. Il constitue un lien numérique entre une source vidéo

(ordinateur, DVD, etc.) et un écran (téléviseur, projecteur, etc.). Les données sont codées au niveau de la source afin d’empêcher les copies non autorisées.

Qu'est-ce que la fonction anynet+?

Anynet+ est une fonction très pratique qui vous permet d'utiliser cet appareil via un téléviseur Samsung compatible.

• Si vous télévisuer Samsung comporte le logo _net+^*, correspondant, cela signifie qu'il prend en charge la fonction Anynet+.
• Si vous allumez le lecteur et insérez un disque, l'appareil démarre la lecture et le téléviseur s'allume automatiquement et passe en mode HDMI.
• Si vous allumez le lecteur et appuyez sur le bouton Play (Lecture) avec un disque déjà inséré, le téléviseur s'allume automatiquement et passe en mode HDMI.

Sélection de la résolution

Cette fonction permet à l'utilisateur de sélectionner la résolution de l'image pour la sortie HDMI.

En mode Stop, maintenez enfoncée la touche SD/HD (Standard Definition/High Definition) de la télécommande.

• Les résolutions disponibles pour les sorties HDMI sont 576p(480p), 720p, 1080i/1080p.
• La résolution en mode SD (définition standard) est de 576p(480p) et la résolution en mode HD (haute définition) est de 720p, 1080i/1080p.

Si la télévision ne fournit pas une résolution équivalente à celle configurée, vous risquez de ne pas pouvoir voir l'image correctement. - Lorsqu'un câble HDMI est connecté, il n'y a aucune émission sur les sorties de signaux vidéo composite et composant. - Reportez-vous au manuel d'utilisation de votre téléviseur pour plus d'informations sur la manière de sélectionner la source d'entrée vidéo du téléviseur.

Qu'est-ce que la HDMI (interface multimédia à haute définition)?

Ce dispositif transmet les signaux vidéo du DVD sous forme de signaux numériques sans avoir besoin de les convertir en signaux analogiques. Vous pouvez obtenir des images numériques plus précises en branchant la vidéo au téléviseur à l'aide d'un câble de connexion HDMI.

Utilisation de la fonction anynet+(HDMI-CEC)

La fonction Anynet+ vous permet de contrôler d'autres appareils Samsung grâce à la télécommande de votre téléviseur Samsung. La fonction Anynet+ peut être utilisée en reliant ce système Home cinema à un téléviseur SAMSUNG à l'aide d'un câble HDMI. (Cette fonction n'est disponible qu'avec les téléviseurs SAMSUNG prenant en charge la fonction Anynet+).

Avec anynet+

Vous pouvez faire fonctionner cet appareil, allumer votre téléviseur ou regarder un film en appuyant sur la touche PLAY (LECTURE) de la télécommande de votre téléviseur Samsung.

1. Branchez l'unité principale du système Home cinéma à un téléviseur Samsung à l'aide d'un câble HDMI (cf. page 22).
2. Activez la fonction Anynet+ sur votre téléviseur (consultez le manuel d'utilisation de votre téléviseur pour toute information complémentaire).
3. Vous pouvez faire fonctionner le home cinéma à l'aide de la télécommande de votre téléviseur. (Touches TV disponibles : , , , , et touches (0) (9))

Si vous sélectionnez le téléviseur

Activez la fonction Anynet+ (HDMI-CEC) en appuyant sur le bouton Anynet+ de la télécommande du téléviseur.

• Receiver : On : vous permet d'écouter des enregistrements audio sur votre Home cinéma.
• Receiver : Off : vous permet d'écouter des enregistrements audio sur votre téléviseur.

Si vous sélectionnez le home cinéma

Sélectionnez THEATER to connect et paramétrez chacune des options suivantes :

• View TV: si la fonction Anynet+ (HDMI CEC) est activée et que vous sélectionnez Regarder TV, le Home cinema passe automatiquement en mode Entrée numérique.
• Théater Menu: permet d'accéder au menu du Home cinéma.
• Théâtre Opération : vous permet d'afficher les informations de lecture du disque inséré dans le Home cinéma. Permet de contrôler les options du Home cinéma telles que le titre, le chapitre ou la modification des sous-titres.
• Receiver: On : vous permet d'écouter des enregistrements audio sur votre Home cinéma.
• Receiver: Off : vous permet d'écouter des enregistrements audio sur votre téléviseur.

Si vous sélectionnez « Regarder TV » et que vous souhaitez que le son du téléviseur soit émis en mode Entrée numérique, vous devez connecter le téléviseur au Home cinema à l'aide du câble optique.

BD Wise (produits samsung uniquement)

Vous ne pourrez sélectionner le menu BD Wise que si le système Home Cinéma de Samsung est relié à un téléviseur Samsung prenant en charge BD Wise à l'aide d'un câble HDMI.

- Qu'est-ce que BD wise?

BD Wise règle automatiquement les produits Samsung compatibles BD Wise reliés entre eux sur les valeurs les moins adaptées à leur connexion. Cette fonctionnalité est activée uniquement lorsque des produits Samsung compatibles BD Wise sont connectés entre eux à l'aide d'un câble HDMI.

- Pour utiliser BD wise

1. Servez-vous du câble HDMI pour connecter le système Home Cinéma de Samsung à un téléviseur Samsung compatible BD Wise.
2. Reglez les menus BD Wise du système Home Cinéma de Samsung et du téléviseur Samsung respectivement sur On (Activé)..
3. Ceci permet d'optimiser la qualité de l'image selon le contenu (disque, DVD, etc.) que vous souhaitez dire
4. Ceci optimise également la qualité de l'image retransmise entre le système Home Cinéma et le téléviseur Samsung compatible BD Wise.

Si vous souhaitez modifier la résolution en mode BD Wise, vous devrez au préalable régler le mode BD sur Off (Désactivé). Si vous désactivez le mode BD Wise, la résolution du téléviseur connecté sera automatiquement réglée sur la valeur maximale. La fonction BD Wise sera désactivée si le lecteur est connecté à un périphérique ne prenant pas en charge BD Wise.

Aux : branchement d'un périphérique externe analogique

Composants à signal analogue (ex. : magnétoscope).

1. Reliez la prise AUX IN (Audio) de votre Home cinéma à la prise Audio Out (Sortie audio) du périphérique externe analogue. Assurez-vous de respecter les codes couleur.
2. Appuyez sur la touche AUX de la télécommande pour sélectionner l'entrée AUX.
3. Vous pouvez également appuyer sur le bouton FUNCTION de l'appareil.

Permet de passer d'un mode à un autre, comme suit :

DVD/CD → D. IN → AUX → USB → FM.

• Vous peuvent connecter la prise de sortie vidéo de votre magnétoscope à votre téléviseur, puis les prises de sortie audio du magnétoscope à l'appareil.

Composants à signal numérique (ex : récepteur câble/satellite (décodeur)).

1. Connectez l'entrée numérique (OPTICAL) à la sortie numérique sur le composant numérique externe.
2. Appuyez sur la touche AUX de la télécommande pour sélectionner l'entrée DIGITAL IN.
3. Vous pouvez également appuyer sur le bouton FUNCTION (FONCTION) de l'unité principale pour sélectionner D-IN (Entrée D).

Il peut passer d'un mode à un autre, comme suit :

DVD/CD → D. IN → AUX → USB → FM.

Connexion de l'antenne FM

1. Connectez l'antenne FM fournie à la borne COAXIAL FM 75Ω.
2. Déplacez lentement le câble de l'antenne jusqu'à ce que vous trouviez un emplacement permettant une bonne réception. Fixez-le ensuite sur un mur ou une autre surface rigide.

Cet appareil ne reçoit pas les émissions en AM.

Ventilateur de refroidissement

Le ventilateur de refroidissement fournit l'air frais dont l'appareil a besoin pour ne pas surchauffer. Pour des raisons de sécurité, veuillez respecter attentivement ce qui suit.

• Vérifie que l'appareil est bien ventilé. Une mauvaise ventilation peut entraîner un échauffement excessif et endommager l'appareil. N'obstruez pas le ventilateur de refroidissement ni les orifices de ventilation (S'ils sont bloqués par un journal ou un tissu, la chaleur risque d'augmenter à l'intérieur de l'appareil ce qui risque de provoquer un incendie.).

Avant d'utiliser votre système home cinema

La télécommande de votre Home cinéma numérique peut être utilisée pour faire fonctionner un téléviseur Samsung.

1. Branchez le cordon d'alimentation de l'unité principale dans une prise murale électrique.

1. Appuyez sur le bouton DVD RECEIVER pour activer le Home cinema DVD.
2. Appuyez sur la touche FUNCTION de l'appareil ou sur la touche DVD de la télécommande pour sélectionner le mode DVD/CD.
3. Appuyez sur la touche TV pour sélectionner le mode TV.
4. Appuyez sur la touche POWER pour allumer votre téléviseur Samsung à l'aide de la télécommande.
5. Sélectionnez mode SOURCE en appuyant sur la touche TV/VIDEO.

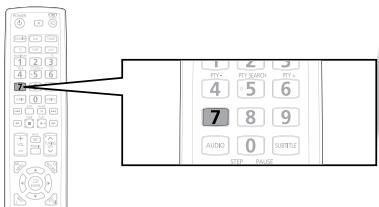

Appuyez sur la touche touche numérique 7 de la télécommande et maintenez-la enfoncée pendant plus de 5 secondes lorsque l'appareil est éteint.

• Le format vidéo est réglé par défaut sur "PAL".
• "NTSC" ou "PAL" s'affichent. À ce moment, appuyez rapidement sur la touche Touche numérique 7 pour sélectionner entre "NTSC" et "PAL".
• Chaque pays a une nommé de format vidéo différent.
• Pour une lecture normale, le format vidéo du disque doit être identique au format vidéo de votre téléviseur.

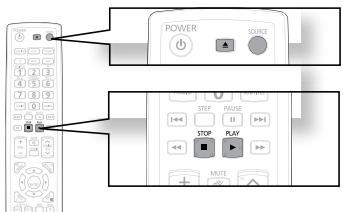

1. Appuyez sur le touche OPEN/CLOSE (▲) pour ouvrir le tiroir de chargement de disque.
2. Chargez un disque dans l'unité principale.
3. Pour ce faire, posez délicatement un disque sur le plateau de chargement en veillant à ce que l'étiquette du disque soit orientée vers le haut.
4. Appuyez de nouveau sur le touche OPEN/CLOSE ( ) pour refermer le tiroir de chargement.
5. La lecture du disque commence automatiquement.

Pour arrêter la lecture, appuyez sur la touche STOP (⑧).

• Si vous appuyez une fois sur cette touche, PRESS PLAY apparait sur l'écran et l'endroit où la lecture a été interrompue est conservé en mémoire. Il suffit alors d'appuyer sur la touche PLAY (⊙) ou sur la touche ENTER pour reprendre la lecture à l'endroit où elle a été interrompue (Cette fonction n'est disponible qu'avec les DVD.).
• Si vous appuyez deux fois sur cette touche, STOP apparait sur l'écran. La lecture reprend alors depuis le début si vous appuyez sur la touche PLAY (⊙).

Pour interrompre temporairement la lecture, appuyez sur la touche PAUSE (®) en cours de lecture.

• Appuyez de nouveau sur le touche PLAY (⊙) pour reprendre la lecture normalement.

• Selon le contenu du disque, il se peut que l'écran initial soit différent.
• Aucun disque "piraté" ne doit être lu sur cet appareil. Dans le cas contraire, il s'agit d'une violation des recommandations relatives au CSS (Content Scrambling System : une ASF de système de protection contre la copie).

Les CD de données (CD-R, CD-RW) encodés au format MP3/WMA peuvent être lus.

1. Posez le disque MP3/WMA dans le tiroir de chargement.
2. L'écran du menu MP3/WMA apparaît et la lecture démarre.
3. Selon le disque MP3/WMA, l'aspect du menu peut être différent.
4. Les documents WMA-DRM ne peuvent pas être lus.
5. En mode Stop, Sélectionnez l'album ▲,▼,▲,▶ et appuyez ensuite sur la touche ENTER.
6. Utilisez la touche , pour sélectionner la piste.
7. Utilisez la touche , , , pour sélectionner un autre album, puis appuyez sur la touche ENTER.
8. Appuyez sur la touche STOP (■) pour arrêter la lecture.

• Selon le mode d'enregistrement, il se peut que vous ne puissiez pas lire certains CD-MP3/WMA.
• Le sommaire d'un CD MP3/WMA varie selon le format de la piste MP3 enregistrée sur le disque.

Pour dire un fichier dans l'écran du menu

• Appuyez sur la touche △, ∇, △, ▹ lorsque l'appareil est en mode stop puis sélectionnez l'icône désirée dans la partie supérieure du menu.

Pour lire les fichiers musicaux uniquement, choisissez l'icône. Pour voir les fichiers images uniquement, CHOISSEZ l'icône. Pour voir les documents video uniquement, choisissez l'icone. All Icône de la fonction Tous les fichiers : pour afficher tous les fichiers, sélectionnez l'icône All.

Lecture de fichier JPEG

Les images prises avec un appareil numérique ou un caméscope, ou des fichiers JPEG sur un PC peuvent être enregistrées sur un CD et lues ensuite avec ce lecteur DVD.

Mode diaporama

Posez le disque JPEG dans le tiroir de chargement.

• La lecture commence automatiquement. Chaque image s'affiche pendant 5 secondes avant de laisser la place à la suivante.

Appuyez sur 1 1, 1 pour passer au diaporama suivant. - Chaque fois que vous appuyez sur cette touche, le diaporama avance ou recule.

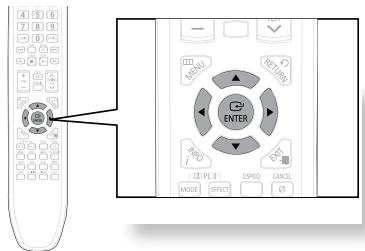

Fonction rotation/retournement

Appuyez sur △,▽,△,▶ au cours de la lecture.

Image originale

Touche▲:

Touche : rotation de dans le sens contraire des aiguilles d'une montre

étournement vertical

Touche de rotation dans le sens des aiguilles d'une montre

Touche

: retournement horizontal

• Les résolutions maximales prises en charge par ce produit sont 5120 x 3480 (ou 19,0 MPixel) pour les fichiers JPEG standard et 2048 x 1536 (ou 3,0 MPixel) pour les fichiers images progressives.

Les fonctions décrites dans cette page concernent la lecture de disques DivX.

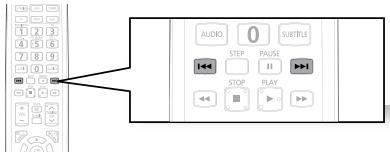

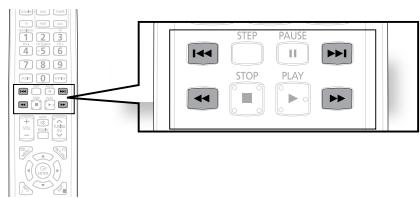

Passer avant/arrière

Au cours de la lecture, appuyez sur la touche

• Permet d'accéder au fichier suivant lorsque vous appuyez sur la touche s'il y a plus de 2 fichiers sur le disque.
• Permet d'accéder au fichier précédent lorsque vous appuyez sur la touche
• S'il y a plus de 2 fichiers sur le disque.

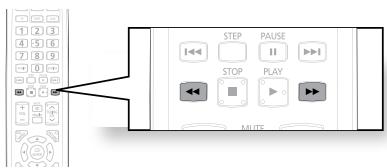

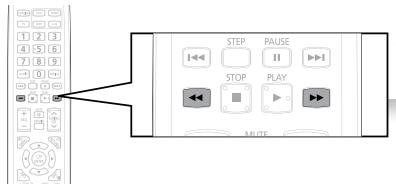

Recherche en avant/arrière

Pour passer à une vitesse supérieure, appuyez sur « ou » pendant la lecture. - Chaque fois que vous appuyez sur une de ces deux touches, la vitesse de lecture change selon les critères ci-dessous :

2x 4x 8x 32x Normal.

Fonction passer 5 minutes

Au cours de la lecture, appuyez sur la touche.

• Chaque pression sur cette touche permet de faire avancer la lecture de 5 minutes.
• Chaque pression sur cette touche permet de faire reculer la lecture de 5 minutes.

Affichage audio

Appuyez sur la touche AUDIO.

• Si le disque comporte plusieurs langues, il est possible de passer d'une langue à une autre.
• Chaque fois que vous appuyez sur cette touche, votre sélection change entre AUDIO (1/N, 2/N...) et

s'affiche lorsqu'une langue est prise en charge par le disque.

Affichage des sous-titres

Appuyez sur la touche SUBTITLE.

• Chaque fois que vous appuyez sur cette touche, votre sélection change entre SUBTITLE (1/N, 2/N...) et SUBTITLE OFF.
• Si le disque ne compte qu'un fichier de sous-titres, il sera lu automatiquement.
• Pour plus de détails concernant l'utilisation des sous-titres avec les disques DivX, reportez-vous au paragraphe 2 (Sous-titres) de la page suivante.

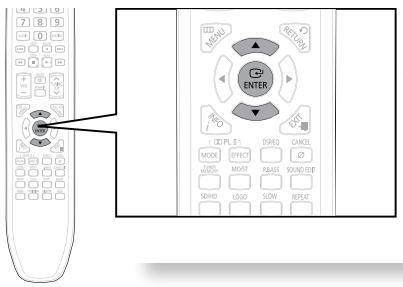

Si le disque contient plusieurs fichiers de sous-titres

Si le disque contient plusieurs fichiers de sous-titres, les sous-titres par défaut ne correspondront pas forcément au film que vous souhaitez visionner. Vous devrez alors sélectionner la langue des sous-titres en procédant comme suit :

1. En mode Stop, appuyez sur la touche, pour sélectionner la langue de sous-titres désirée (...) sur l'écran du téléviseur, puis appuyez sur la touche ENTER.
2. La lecture du film se déroule normalement dès que vous avez sélectionné le fichier DivX de votre choix sur l'écran du téléviseur.

DivX (digital internet video express)

Le DivX est un format de fichier vidéo développé par Microsoft et basé sur la technologie de compression MPEG4. Ce format permet la diffusion en temps réel de données audio et vidéo sur Internet. Le MPEG4 est utilisé pour l'encodage vidéo et le MP3 pour l'encodage audio. Ainsi, les utilisateurs peuvent visionner un film en bénéficiant d'une image et d'un son proches de la qualité DVD.

1. Formats pris en charge

Ce produit ne prend en charge que les formats multimédias suivants. Si ni le format audio, ni le format vidéo ne sont pris en charge, l'utilisateur pourra rencontrer des problèmes tels que des images coupées ou une absence de son.

Formats vidéo pris en charge

Format	AVI	WMV
Versions prises en charge	DivX3.11~DivX5.1, XviD	V1/V2/V3/V7

Formats audio pris en charge

Format	MP3	WMA	AC3	DTS
Débit binaire	80~384 kbps	56~128 kbps	128~384 kbps	1,5 Mbps
Fréquence d'échantillonnage	44,1 khz		44,1/48 khz	44,1 khz

• Les documents DivX, y compris les documents audio et vidéo, créés en format DTS peuvent seulement prendre en charge des débits jusqu'à 6 Mbps.
• Ratio d'affichage : la résolution DivX par défaut est de 640 x 480 pixels, mais ce produit prend en charge des résolutions pouvant atteindre 800X600 pixels. les résolutions d'écran supérieures à 800 ne sont pas prises en charge.
• Lorsque vous lisez un disque dont la fréquence d'échantillonnage est supérieure à 48 kHz ou 320 Ko/s, l'image peut trembler pendant la lecture.

2. Fonction caption (légende)

• Vous devez avoir un minimum d'expérience de l'extraction et de l'édition vidéo pour pouvoir utiliser cette fonction correctement.
• Pour utiliser la fonction Légendé, enregistrez le fichier légende (.smi) sous le même nom de fichier que le fichier DivX (.avi) et placez-le dans le même dossier.

Exemple. Racine Samsung_007CD1.avi

Samsung_007CD1.smi

• Le nom de fichier peut composer jusqu'à 60 caractères alphanumériques ou jusqu'à 30 caractères asiatiques (caractères de 2 octets comme en coréen ou en chinois, par exemple).

Affichage des informations du disque

Vous pouvez voir les informations de lecture du disque sur l'écran du téléviseur.

Appuyez sur la touche INFO.

• Selon le disque, l'écran des informations du disque peut se présenter de manière différente.
• Selon le disque, vous pouvez également sélectionner DTS, DOLBY DIGITAL, ou PRO LOGIC.

Apparaît sur l'écran du téléviseur !

L'affichage de ce symbole sur l'écran du téléviseur à la suite de l'utilisation de touches de fonctions indique que l'opération demandée est impossible lorsque le disque est en cours de lecture.

Vérification de la durée restante

Appuyez sur la touche REMAIN.

• Pour vérifier la durée totale et la durée restante d'un titre ou d'un chapitre en cours de lecture.

Recherche en avant/arrière

Appuyez sur la touche <<,>>

• Chaque fois que vous appuyez sur la touche pendant la lecture, la vitesse de celle-ci changera comme suit :

Au cours de la lecture rapide d'un CD ou d'un CD MP3, vous entendez le son uniquement à une vitesse 2x et non pas à 4x, 8x et 32x.

Lecture lente

Appuyez sur la touche SLOW.

• Chaque fois que vous appuyez sur cette touche au cours de la lecture, la vitesse de lecture change dans l'ordre suivant :

Aucun son n'est émis pendant la lecture lente. La fonction de lecture arrêtée au ralenti ne fonctionne pas avec les DivX.

Sauter des scènes/chansons

Appuyez sur la touche I,

• Chaque fois que vous appuyez sur cette touche pendant la lecture, vous lancez le chapitre, la piste ou le répertoire (fichier) suivant ou précédent.
• Il est impossible de sauter un chapitre de manière consécutive.

Répétition de lecture

La répétition de lecture vous permet de répéter un chapitre, un titre, une piste (chanson) ou un réseau (fichier MP3).

Appuyez sur la touche REPEAT.

• Chaque fois que vous appuyez sur cette touche au cours de la lecture, le mode de répétition de lecture change dans l'ordre suivant :

REPEAT : CHAPTER REPEAT : TITLE REPEAT : OFF

REPEAT: TRACK → REPEAT: DISC → REPEAT: OFF

REPEAT: RANDOM REPEAT: TRACK REPEAT: DIR REPEAT: DISC REPEAT: OFF

Options de la répétition de lecture

CHAPITRE: lit de manière répétée le chapitre sélectionné.

TITRE : lit de manière répétée le titre sélectionné.

ALÉATOIRE : joue les pistes de manière aléatoire (Une piste déjà lue peut être lue à nouveau.)

PISTE : lit de manière répétée la piste sélectionnée.

DIR: lit de manière répétée toutes les pistes contenues dans le dossier sélectionné.

DISQUE : lit de manière répétée l'ensemble du disque.

OFF : annule la répétition de lecture.

Pour sélectionner le mode répétition de lecture dans l'écran d'informations du disque

1. Appuyez deux fois sur la touche INFO.
2. Appuyez sur pour aller à l'affichage RÉPÉTITION DE LECTURE (c3).
3. Appuyez sur pour sélectionner le mode souhaité de Repétition de lecture.
4. Pour sélectionner un autre album ou une autre piste, répétez les étapes 2 et 3 décrites ci-dessus.
5. Appuyez sur la touche ENTER.

OFF → A- → CHAP → TITLE → OFF

OFF A- TRACK DISC OFF

• Les disques enregistrés au format DivX, MP3 ou JPEG ne permettent pas de sélectionner la fonction Repeat Play [Répétition de la lecture] à partir de l'écran d'informations.

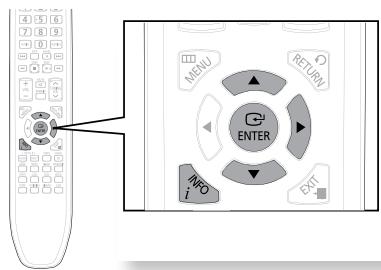

Répétition de lecture a-b

Vous pouvez dire une section spécifique d'un DVD ou d'un CD de manière répétée.

1. Appuyez deux fois sur la touche INFO.
2. Appuyez sur la flèche pour aller à l'affichage REPÉTITION DE LECTURE (C).
3. Appuyez sur les touches , pour sélectionner A-puis appuyez sur la touche ENTER au début du segment souhaité.
4. Lorsque vous appuyez sur la touche ENTER, la position sélectionnée est mémorisée.
5. Appuyez sur la touche ENTER à la fin du segment souhaité.
6. Le segment indiqué sera répété.

Pour revenir à la lecture normale, appuyez sur les touches △, ▽ pour sélectionner OFF.

La fonction A-B Repeat (Répétition A-B) n'est pas disponible avec les disques enregistrés au format DivX, MP3 ou JPEG.

Fonction step

Appuyez sur la touche STEP.

• L'image avance d'une image chaque fois que vous appuyez sur cette touche au cours de la lecture.

Aucun son n'est émis pendant la lecture du film.

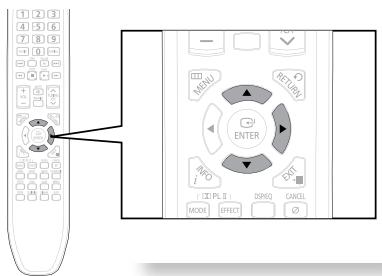

Fonction angle

Cette fonction vous permet de voir la même scène sous des angles différents.

1. Appuyez sur la touche INFO.
2. Appuyez sur pour aller à l'affichage ANGLE (84).
3. Appuyez sur les touches , ou les touches numériques pour sélectionner l'angle que vous souhaitez.
4. Chaque fois que vous appuyez sur cette touche, vous passez d'un angle à l'autre dans l'ordre suivant :

• La fonction Angle est active uniquement avec les disques sur lesquels plusieurs angles ont été enregistrés.

Fonction zoom (agrandissement de l'écran)

Cette fonction vous permet d'agrandir une partie de l'image affichée.

1. Appuyez sur la touche ZOOM.
2. Appuyez sur △, ▽, △, ▹ pour aller dans la partie que vous souhaitez agrandir.
3. Appuyez sur la touche ENTER.
4. Chaque fois que vous appuyez sur cette touche, vous passez d'un niveau à l'autre dans l'ordre suivant :

ZOOMX1.5 → ZOOMX2 → ZOOMX3

→ ZOOM OFF

Fonction de sélection de la langue audio

1. Appuyez deux fois sur le bouton INFO.
2. Appuyez sur , ou sur les touches numériques pour sélectionner la langue audio que vous souhaitez.
3. Selon le nombre de langues sur un disque DVD, une autre langue audio (ANGLAIS, ESPAGNOL, FRANCAIS, etc.) est selectionnée chaque fois que vous appuyez sur la touche.

Fonction de sélection de la langue des sous-titres

1. Appuyez deux fois sur la touche INFO.
2. Appuyez sur pour aller à l'affichage SUBTITLE ().
3. Appuyez sur ∇ ou sur les touches numériques pour sélectionner la langue que vous souhaitez pour les sous-titres.

EN 01/03 → SP 02/03 → FR 03/03 → OFF/03 → EN 01/03

Pour utiliser cette fonction, vous pouvez également appuyer sur les touches AUDIO ou SUBTITLE (SOUS-TITRES) de la télécommande. - Selon le disque, il est possible que les fonctions langue audio et sous-titres ne soient pas disponibles.

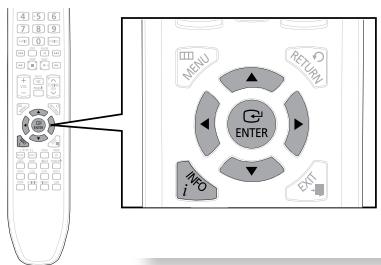

Passer directement à une scène ou une chanson

1. Appuyez sur la touche INFO.
2. Appuyez sur △, ▽ ou les touches numériques pour sélectionner le titre ou la piste que vous souhaitez et appuyez (P) ensuite sur la touche ENTER.
3. Appuyez sur ↓, ▶ pour aller à l'affichage Chapitre ()
4. Appuyez sur , ou les touches numériques pour sélectionner le chapitre que vous souhaitez et appuyez ensuite sur la touche ENTER.
5. Appuyez sur les touches , pour aller à l'affichage de la durée (1).
6. Appuyez sur les touches numériques pour sélectionner le moment souhaité et appuyez ensuite sur ENTER.

Appuyez sur les touches numériques.

Le fichier sélectionné sera lu. - Il est impossible d'utiliser la touche , pour déplacer le curseur vers un dossier pendant la lecture d'un disque MP3 ou JPEG. Pour déplacer le curseur vers un dossier, appuyez sur STOP (■) puis sur ,.

• Vous pouvez presser ««, » sur la télécommande pour accéder directement au titre, au chapitre ou à la piste que vous souhaitez.
• Selon le disque, il se peut que vous ne puissiez pas accéder au titre ou au moment sélectionné.

Utilisation du menu du disque

Vous pouvez utiliser les menus pour la langue audio, la langue des sous-titres, le profil, etc.

Le contenu du menu DVD diffère d'un disque à l'autre.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez d'abord sur le bouton▲,▼ du curseur pour accéder à Disc Menu (Menu Disque) puis sur le bouton ENTER (ENTRÉE).
3. Lorsque vous sélectionnez le menu du disque qui n'est pas supporté par le disque, le message This menu is not supported apparait à l'écran.

1. Appuyez sur △, ▽, △, ▹ pour sélectionner l'élément souhaité.
2. Appuyez sur la touche ENTER.

Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

L'affichage du menu du disque peut être différent selon le disque.

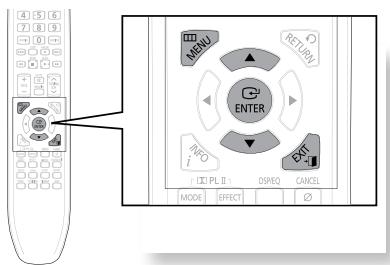

Utilisation du menu du titre

Pour des DVD contenant plusieurs titres, vous pouvez voir le titre de chaque film.

La disponibilité de cette fonction peut varier en fonction du disque utilisé.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur △, ▽ pour aller au Title Menu.
3. Appuyez sur la touche ENTER.
4. Le menu du titre apparait.

Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

L'affichage du menu du titre peut être différent selon le disque.

Lecture de fichiers multimédia à l'aide de la fonction USB HOST

Accédez à vos fichiers multimédia, qu'il s'agisse de photos, de films ou de fichiers musicaux enregistrés sur un lecteur MP3, un Memory Stick USB ou un appareil photo numérique en qualité vidéo supérieure, avec un son Home céma 5.1, simplement en connectant le périphérique de stockage au port USB du Home céma.

1. Branchez le périphérique USB sur le port USB situé sur la façade de l'unité principale.
2. Appuyez sur la touche FUNCTION de l'appareil ou sur la touche PORT de la télécommande pour selectionner le mode USB.
3. USB apparaît brièvement à l'écran.
4. Le menu USB s'affiche à l'écran de la télévision et le fichier enregistré est lancé.
5. Appuyez sur la touche STOP (■) pour arrêter la lecture.

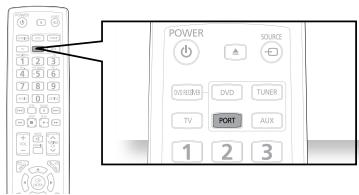

Déconnecter un périphérique PORT en toute sécurité

Afin de ne pas endommager les données sauvegardées dans le périphérique USB, suivez les instructions pour déconnecter le périphérique en toute sécurité avant de débrancher le cable USB.

• Appuyez sur STOP (■) deux fois de suite. L'écran affichera REMOVE USB.
• Retirez le câble USB.

Pour écouter vos fichiers musicaux avec un son home cinema 5.1, vous devez régler le mode Dolby Pro Logic II sur Matrice (Reportez-vous en page52). - En mode USB, il est impossible de modifier la résolution ni d'acceder au menu CONFIGURATION si aucun péripérisque USB n'est connecté au port USB.

Passer avant/arrière

Appuyez sur la touche , en cours de lecture.

• En cas de fichiers multiples, une pression sur la touche permet de dire le fichier suivant.
• En cas de fichiers multiples, une pression sur la touche permet de dire le fichier précédent.

Lecture accélérée

Pour passer un disque à une vitesse supérieure, appuyez sur «, » ou pendant la lecture.

• Chaque fois que vous appuyez sur l'une de ces deux touches, la vitesse de lecture change selon les critères ci-dessous :

$$ 2x \rightarrow 4x \rightarrow 8x \rightarrow 32x \rightarrow Normal. $$

Spécification de l'hôte USB

Sφécification de l'hôte USB	• Prise en charge des pérophériques compatibles USB 1.1 ou USB 2.0. • Prise en charge des pérophériques connectés à l'aide d'un cable de type USB A. • Prise en charge des pérophériques compatibles UMS (USB Mass Storage Device) V1.0. • Prise en charge des pérophériques dont les lecteurs connectés sont formatés sous le système de fichiers FAT (FAT, FAT16, FAT32).
Non compatibilité	• Ne prend pas en charge un pérophérique qui requiert l'installation d'un pilote séparé sur l'ordinateur (Windows) • Ne prend pas en charge la connexion à un concentrateur USB. • Un pérophérique USB connecté à l'aide d'un cable d'extension USB peut ne pas être reconnectu. • Un pérophérique USB nécessitant une source d'énergie distincte doit être relié au lecteur via une connexion d'alimentation séparée.
Limitations opérationnelles	•Si le pérophérique connecté dispose de plusieurs lecteurs (ou partitions) installés(ées), seul(e) un lecteur (ou une partition) pourrait être connecté(e). • Un pérophérique PLLant unquément en charge la version USB 1.1 peut présenter des différences au niveau de la qualité de l'image, selon le pérophérique concerné.

Péripériques compatibles

1. Périphérique de stockage USB
2. Lecteur MP3
3. Caméra numérique
4. Disque dur amovible
5. Prise en charge de disques durs amovibles équipés de moins de 160 Go. Les disques durs amovibles équipés de 160 Go au moins peuvent ne pas reconnus, selon le périhérique utilisé.
6. Si le périhérique connecté ne fonctionne pas en raison d'une insufficiency de courant, vous utiliserez un câ âble USB peut varier selon le fabricant du périhérique USB utilisé.
7. Lecteur de carte USB : lecteur de cartes USB monofente et lecteur de cartes USB multifentes.
8. Le lecteur de carte USB peut ne pas être pris en charge par le matériel de certains constructeurs.
9. Des problèmes sont possibles si plusieurs dispositifs de mémoire sont installés dans un seul lecteur de cartes.

Formats pris en charge

Format	Nom de fichier	Extension de fichier	Débit binaire	Version	Pixel	Fréquence d'échantillonnage
Image fixe	JPG	JPG .JPEG	-	-	640x480	-
Musique	MP3	.MP3	80~384 kbps	-	-	44,1 kHz
	WMA	.WMA	56~128 kbps	V8	-	44,1 kHz
Documents video	WMV	.WMV	4 Mbps	V1,V2,V3,V7	720x480	44,1 KHz~48 KHz
	DivX	.AVI,.ASF	4 Mbps	DivX3.11~DivX5.1, XviD	720x480	44,1 KHz~48 KHz

• Le protocole CBI (Control/Bulk/Interrupt) n'est pas pris en charge.
• Les appareils photo numériques utilisant le protocole PTP ou nécessitant l'installation d'un programme supplémentaire lorsqu'ils sont raccordés à un PC ne sont pas pris en charge.
• Un appareil utilisant un système de fichier NTFS n'est pas pris en charge. (Seul le système de fichiers FAT 16/32 (Table d'allocation de fichiers 16/32) est pris en charge.)
• Ce produit ne prend pas en charge les périhériques USB qui utilisent le protocole MTP (Media Transfer Protocol).

Configuration du système

Pour plus de facilité, vous pouvez régler ces fonctions du Home cinéma DVD de la façon la plus adaptée à votre environnement.

La langue utilisée pour afficher les menus OSD (menu à l'écran) est l'anglais par défaut.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur ∇ pour aller à Setup et appuyez ensuite sur la touche ENTER.
3. Sélectionnez LANGUAGE puis appuyez sur la touche ENTER.
4. Appuyez sur les touches , pour sélectionner OSD LANGUAGE, puis appuyez sur la touche ENTER.
5. Appuyez sur , pour sélectionner la langue désirée et puis appuyez sur la touche ENTER.
6. Une fois que la configuration est terminée, si vous avez choisi l'anglais, l'affichage à l'écran se fera en angeais.

Appuyez sur la touche RETURN pour revenir au niveau précédent.

Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

• OSD LANGUAGE : sélection de la langue de l'affichage à l'écran
• AUDIO : sélection de la langue audio (enregistrée sur le disque)
• SUBTITLE : sélection de la langue des sous-titres (enregistrée sur le disque)
• DISC MENU: sélection de la langue du menu du disque (enregistrée sur le disque) Si la langue que vous avez sélectionnée n'est pas enregistrée sur le disque, la langue du menu ne changera pas même si vous le configrez pour qu'il s'affiche dans la langue que vous désirez.
• OTHERS : pour désirir une autre langue, Sélectionnez OTHERS et indiquez le code de langue du pays de l'utilisateur (Reportez-vous en page 61). vous pouvez Sélectionner la langue pour les options AUDIO, SOUS-TITRES et MENU DISQUE.

Réglage du mode de SORTIE vidéo HDMI

Sélectionnez le type de sortie depuis la prise HDMI/OUT.

• YCbCr : Normalement, il faut sélectionner ce réglage en cas de connexion à un périphérique HDMI.
• RGB: Permet d'obtenir des couleurs plus vives et des noirs plus profonds. Sélectionné ceci lorsque les couleurs sont fades..
• En mode Stop, appuyez sur la touche MENU.
• Appuyez sur pour aller à Setup et appuyez ensuite sur la touche ENTER.
• Appuyez d'abord sur le bouton du curseur pour accéder à HDMI VIDEO OUT (SORTIEVIDEOHDMI) puis sur le bouton ENTER (ENTREE).
• Appuyez sur , pour sélectionner l'élément souhaité et appuyez ensuite sur la touche ENTER.
• Une fois que la configuration est terminée, vous revenez à l'écran précédent.

Appuyez sur la touche RETURN pour revenir au niveau précédent.

Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

Configuration du type de l'écran du téléviseur

Vous pouvez sélectionner le format d'image du téléviseur en fonction du type de voie téléviseur (écran large ou 4/3 classique).

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur pour aller à Setup et appuyez ensuite sur la touche ENTER.
3. Appuyez sur pour aller à TV DISPLAY et appuyez ensuite sur la touche ENTER.
4. Appuyez sur , pour sélectionner l'élément souhaité et appuyez ensuite sur la touche ENTER.
5. Une fois que la configuration est terminée, vous revenez à l'écran précédent.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

Ajustement du rapport d'aspect de l'écran TV (taille de l'écran)

Le rapport horizontal-vertical de l'écran des téléviseurs traditionnels est de 4:3, tandis que celui d'un téléviseur doté d'un grand écran à haute définition est de 16:9. Ce rapport est communément désigné. Lors de la lecture d'un DVD dont le contenu fait appel à l'un et l'autre de ces deux rapports, il faut que vous ajustiez le rapport d'aspect pour qu'il corresponde à votre téléviseur ou moniteur.

Sur un téléviseur traditionnel, sélectionnez soit l'option 4:3PS ou 4:3LB selon vos préférences. Sélectionnez WIDE/HDTV si vous avez un téléviseur doté d'un grand écran.

4:3PS (4:3 pan&scan)

Sélectionnez ce mode pour afficher une image en 16:9 en mode Recadrage sur un téléviseur traditionnel.

• Seule la partie centrale des images 16:9 s'affiche à l'écran, leurs extrémités gauche et droite étant amputées.

4:3LB (4:3 letterbox)

Sélectionnez ce mode pour afficher une image en 16:9 en mode Boîte aux lettres sur un téléviseur traditionnel.

• Des bandes noires apparaîtront en haut et en bas de l'écran.

Wide/hdtv

Sélectionnez ce mode pour afficher des images 16:9 en mode Plein écran sur un téléviseur doté d'un grand écran.

• Cette sélection vous permet de bénéficier de l'aspect d'un grand écran.

Si, en revanche, le rapport d'aspect d'une image stockée sur un DVD est de 4:3, il vous est impossible de l'afficher sur un grand écran. - Étant donné qu'un DVD peut être enregistré dans divers formats, l'apparence de son contenu variera selon le logiciel, le type de téléviseur et le réglage du rapport d'aspect du téléviseur utilisés. En fonctionnement HDMI, l'écran passe automatiquement en mode Grand écran.

Configuration du controle parental (niveau de classement)

Ce contrôle permet de restreindre la lecture de DVD réservés aux adultes ou de DVD violents que vous ne souhaitez pas que vos enfants regardent.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur pour aller à Setup et appuyez ensuite sur la touche ENTER.
3. Appuyez sur pour aller à PARENTAL et appuyez ensuite sur la touche ENTER.
4. Appuyez sur , pour sélectionner le niveau de contrôle parental que vous souhaitez puis appuyez sur la touche ENTER.
5. Si vous sélectionné le niveau 6, un disque qui contient un niveau 7 et supérieur ne peut être lu.
6. Plus le niveau est élevé, plus le contenu se rapproche d'un contenu violent ou réservé aux adultes.
7. Saisissez le mot de passe et appuyez sur la touche ENTER.
8. Le mot de passe est réglé sur < 7890> par défaut.
9. Une fois que la configuration est terminée, vous revenez à l'écran précédent.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

Cette fonction est disponible uniquement avec les DVD qui contiennent les informations de niveau de classement.

Configuration du MOT de PASSE

Vous pouvez régler le mot de passe pour le réglage du contrôle parental (niveau).

1. Appuyez sur la touche MENU.
2. Appuyez sur pour aller à et appuyez ensuite sur la touche ENTER.
3. Appuyez sur pour aller à PASSWORD et appuyez ensuite sur la touche ENTER.
4. Appuyez sur la touche ENTER.
5. Saisissez le mot de passe et appuyez sur la touche ENTER.
6. Entrez l'ancien mot de passe, le nouveau et confirmez le nouveau.
7. La configuration est terminée.

Le mot de passe est réglé sur < 7890> par défaut.

• Alors que le lecteur est en mode Pas de disque, maintenez le bouton STOP (■) (ARRÊT) de la télécommande, enfoncé pendant 5 secondes au minimum. La mention INITIAL (INITIAL) s'affiche à l'écran et tous les réglages sont réinitialisés sur leurs valeurs respectives par défaut.
• Appuyez sur la touche POWER.

La fonction RESET (réinitialisation) efface tous les réglages.

Ne l'utilisez pas à moins que cela soit nécessaire.

Paramétrer le PAPIER PEINT

Lorsque vous regardez un DVD ou CD JPEG, vous pouvez configurer l'image que vous aimez comme fond d'écran.

1. Lors de la lecture, appuyez sur la touche PAUSE lorsqu'une image que vous aimez apparait.
2. Appuyez sur la touche LOGO.
3. COPY LOGO DATA s'affiche sur l'écran du téléviseur.
4. L'appareil va s'éteindre puis se rallumer.

Le papier peint sélectionné s'affiche. - Vous pouvez sélectionner jusqu'à 3 papiers peints.

Pour selectionner l'un des trois papiers PEINTS que vous AVEZ créés

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur pour aller à Setup et appuyez ensuite sur la touche ENTER.
3. Appuyez sur pour aller à LOGO et appuyez ensuite sur la touche ENTER.
4. Appuyez sur , pour sélectionner le USER que vous souhaitez et appuyez ensuite sur ENTER.
5. Cette option vous permet de sélectionner l'un des 3 fonds d'écran.
6. Appuyez sur la touche EXIT pour quitter l'écran de configuration.
7. ORIGINAL : sélectionnez celui-là pour désir l'image du logo Samsung en tant que fond d'écran.
8. USER : sélectionné celui-là pour désirir l'image désirée en tant que fond d'écran.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

Enregistrement divx (r)

Veuillez utiliser le code d’enregistrement pour enregistrer ce lecteur et pouvoir utiliser le format DivX (R) video on demand. Pour en savoir plus, rendez-vous sur le site www.divx.com/vod.

Configuration du mode des enceintes

Les sorties de signal et les réponses de fréquence des enceintes sont réglées automatiquement selon la configuration des enceintes et en fonction des enceintes utilisées.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur ∇ pour aller à Audio et appuyez ensuite sur la touche ENTER.
3. Dans le menu SPEAKER SETUP, appuyez de nouveau sur la touche ENTER.
4. Appuyez sur , , , pour sélectionner l'enceinte souhaïée et appuyez ensuite sur la touche ENTER.
5. Pour les enceintes centrales, gauche et droite, chaque fois que vous appuyez sur cette touche, le mode bascule dans l'ordre suivant: SMALL NONE.
6. Pour les enceintes gauche et droite, le mode est réglé sur SMALL.
7. SMALL: Sélectionnez cette option lorsque vous utilisez les enceintes.
8. NONE : sélectionnez cette option lorsqu'aucun haut-parleur n'est connecté.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

Le mode son peut être différent sur PRO LOGIC ou sur STEREO (voir page 52).

Configuration du temps de RETARD

Si les enceintes ne peuvent pas être placées à égale distance de la position d'écoute, vous pouvez régler le temps d'attente des signaux audio des enceintes centrale et arrière.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur pour aller à Audio et appuyez ensuite sur la touche ENTER.
3. Appuyez sur pour aller à DELAY TIME et appuyez ensuite sur la touche ENTER.
4. Appuyez sur ,, pour sélectionner l'enceinte souhaitée et appuyez ensuite sur la touche ENTER.
5. Appuyez sur la touche , pour régler le temps de retard.
6. Vous pouvez régler le temps de retard de C entre 00 et 05 ms et pour EG et ED entre 00 et 15 ms.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

Configuration du temps de retard des enceintes

Pour tirer le meilleur profit d'un disque audio enregistré en signaux stéréophoniques en format 5.1, assurez-vous que vous vous trouvez à égale distance de chacune des enceintes. Les sons arrivant à des moments différents vers la position d'écoute en fonction de l'emplacement des enceintes, vous pouvez ajuster cette différence en ajoutant un effet de retard au son provenant des enceintes centrale et arrière.

Configuration de l'enceinte centrale

Si la distance Dc est égale ou supérieure à la distance Df sur le schéma, réglez le mode sur 0 ms. Sinon, modifiez la distance en vous reportant aux valeurs indiquées dans le tableau ci-dessous.

Distance entre Df et Dc	0.00 m	0.34 m	0.68 m	1.06 m	1.40 m	1.76 m
Temps de retard	0 ms	1 ms	2 ms	3 ms	4 ms	5 ms

Configuration des enceintes d'ambiance arriere

Si la distance Dr est égale à la distance Ds sur le schéma, réglez le mode sur 0 ms. Sinon, modifiez la distance en vous reportant aux valeurs indiquées dans le tableau ci-dessous.

Distance entre Df et Dc	0.00 m	1.06 m	2.11 m	3.16 m	3.62 m	5.29 m
Temps de retard	0 ms	3 ms	6 ms	9 ms	12 ms	15 ms

Avec II (Dolby Pro Logic II), le temps de retard peut être différent pour chaque mode. Avec AC-3 et DTS, le temps de retard est réglé à partir de 00 et 15 ms. Le canal central n'est régliable que sur les disques 5.1.

Configuration du TEST de tonalite

Utiliser la fonction Test Tone pour vérifier les connexions des haut-parleurs.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur pour aller à Audio et appuyez ensuite sur la touche ENTER.
3. Appuyez sur pour aller à TEST TONE et appuyez ensuite sur la touche ENTER.
4. Le test de tonalité sera envoyé sur les haut-parleurs dans l'ordre suivant : L → C → R → SR → SL → SW et le caisson de basses. Si vous appuyez à nouveau sur cette touche à ce moment, le test de tonalité s'arrête.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

Configuration AUDIO

Vous pouvez régler l'équilibre et le niveau de chaque enceinte.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur pour aller à et appuyez ensuite sur la touche ENTER.
3. Appuyez sur pour aller à SOUND EDIT et appuyez ensuite sur la touche ENTER.
4. Appuyez sur les touches , pour sélectionner et régler l'élément que vous souhaitez. Appuyez sur les touches , pour régler les paramètres.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

Configuration AUDIO

Réglage manuel du volume de l'enceinte et équilibre avec la touche SOUND EDIT.

Appuyez sur la touche SOUND EDIT et appuyez ensuite sur.

FLO FRO

RLO RR0

R-L

S-L

Réglage de l'équilibre des enceintes avant/arrière

Vous pouvez sélectionner entre 0 et -6 et OFF. Plus vous vous approchez de -6, plus le volume baisse.

Réglage du niveau des enceintes centrale / arrières et du caisson de basses

Le niveau du volume peut être réglé par étapes, de +6 dB à -6 dB. - Le son augmente lorsque vous vous approchez de +6 dB et diminue lorsque vous vous approchez de -6 dB.

Configuration de la compression DRC (compression de la PLAGE dynamique)

Cette fonction vous permet de régler l'échelle entre les sons les plus forts et les plus faibles.

Vous pouvez utiliser cette fonction pour profiter d'un son Dolby Digital lorsqu vous regardez un film à faible volume la nuit

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur pour aller à Audio et appuyez ensuite sur la touche ENTER.
3. Appuyez sur pour aller à DRC et appuyez ensuite sur la touche ENTER.
4. Appuyez sur la touche , pour régler la compression de la plage dynamique.
5. Lorsque la touche Cursor est actionnée, l'effet est amplifié et lorsque la touche Cursor est enforcée, l'effet est attenué.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

La vidéo peut sembler plus lente que l'audio si elle est connectée à un téléviseur numérique.

Dans ce cas, réglez le décalage audio de manière à ce qu'il soit synchronisé avec la vidéo.

1. Appuyez sur la touche MENU.
2. Appuyez sur le curseur pour accéder à Audio et appuyez ensuite sur la touche ENTER.
3. Appuyez sur le curseur pour accéder à AV-SYNC et appuyez ensuite sur la touche ENTER.
4. Appuyez sur les touches Cursor , pour sélectionner le décalage

AV-SYNC puis appuyez sur la touche ENTER.

• Vous pouvez paramétrer le temps d'attente de l'audio entre 0 ms et 300 ms. Paramétrez-le à un état optimal.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

Paramétrage de l'interface HDMI AUDIO

Il est possible d'activer ou de désactiver les sons transmis par l'intermédiaire du câble HDMI.

1. En mode Stop, appuyez sur la touche MENU.
2. Appuyez sur la touche Cursor pour sélectionner Audio et appuyez sur la touche ENTER.
3. Appuyez sur la touche Cursor pour sélectionner HDMI AUDIO et appuyez sur la touche ENTER.
4. Appuyez sur les touches Cursor , pour sélectionner ON ou OFF et appuyez sur la touche ENTER.

• ON: les signaux audio et vidéo sont tous deux transmis par le câble de connexion HDMI. Les sons ne sont alors émis que par les haut-parleurs de votre téléviseur.
• OFF: seuls les signaux vidéo sont transmis par le câble de connexion HDMI. Les sons ne sont alors émis que par les enceintes de votre système Home cinema.

Appuyez sur la touche RETURN pour revenir au niveau précédent. Appuyez sur la touche EXIT pour sortir de l'écran de configuration.

• Par défaut, cet appareil est réglé sur HDMI AUDIO OFF. L'interface HDMI AUDIO se règle automatiquement en mode 2 canaux lorsqu'ils sont émis par les haut-parleurs du téléviseur. Lorsque l'option HDMI AUDIO est activée, les fonctions PRO LOGIC II /DSP EQ/P. BASS sont inopérantes.

Configuration du système

DSP : vous fait profiter d'un son unique dans un environnement particulier et d'un champ sonore réaliste.

EQ : vous pouvez sélectionner ROCK, POPs pour optimiser le son pour le genre de musique que vous êtes en train d'écouter.

Appuyez sur la touche DSP/EQ.

DSP s'allume sur l'écran d'affichage.

Chaque fois que vous appuyez sur cette touche, vous passez d'un mode à l'autre dans l'ordre suivant :

POPS → JAZZ → ROCK → STUDIO → CLUB → HALL → MOVIE → CHURCH → PASS

• POPS, JAZZ, ROCK : selon le genre de musique, vous avez le choix entre POPS, JAZZ et ROCK. STUDIO : donne l'impression d'être dans un studio.
• CLUB : donne l'impression d'être dans une boîte de nuit avec des basses puissantes.
• HALL : éclaircit les voix et donne l'impression d'une salle de concert. MOVIE : donne l'impression d'être dans une salle de cinéma.
• CHURCH : donne l'impression d'être dans une grande église. PASS : sélectionnez cette option pour une écoute normale.

La fonction DSP/EQ n'est disponible qu'en mode STEREO. Appuyez sur la touche PL mode pour afficher STEREO à l'écran. - Cette fonction peut être activée avec les CD, les CD MP3, les DivX, les symphoniseurs et les supports Dolby Digital. Lorsque vous lisez un disque DVD encodé avec deux canaux ou plus, le mode multi-channel est automatiquement sélectionné et la fonction DSP/EQ n'est pas disponible.

Vous pouvez sélectionner le mode audio Dolby Pro Logic II souhaité.

Appuyez sur la touche PL II MODE.

• Chaque fois que vous appuyez sur cette touche, vous passerez d'un mode à l'autre dans l'ordre suivant :

MUSIC → CINEMA → PRO LOGIC → MATRIX → STEREO → MUSIC

PRO LOGIC II

MUSIC : lorsque vous écoutez de la musique, vous pouvez profiter d'effets sonores vous donnant l'impression d'assister à un concert en direct. CINEMA : cette option ajoute un sentiment de réalisme à la piste sonore. - PRO LOGIC : vous pouvez profiter d'un effet multi-canaux réaliste comme si vous utilisiez cinq enceintes alors que vous n'utilisez que les enceintes avant droite et gauche. - MATRIX : vous pouvez profiter d'un son ambiophonique et profiter de l'expansion du son. - STEREO : sélectionnez cette option pour écouter les sons uniquement à partir des enceintes avant gauche et droite et du caisson de basses.

En mode Pro Logic II, connectez le périphérique externe aux connecteurs d'ENTREE AUDIO (G et D) du lecteur. Si vous ne connectez que l'une des deux entrées (G ou D), vous ne pourrez pas bénéficier du son ambiophonique. La fonction PRO LOGIC II n'est disponible qu'en mode STÉRÉO.

Cette caractéristique fonctionne seulement en mode MUSIC Dolby Pro Logic.

1. Appuyez sur le bouton PL II MODE pour sélectionner le mode MUSIC.
2. Appuyez sur le bouton PL II EFFECT.
3. Appuyez sur le bouton, pour sélectionner l'effet
4. PANORAMA : vous pouvez choisir entre 0 ou 1. C-WIDTH : vous pouvez choisir entre 0 et 7.
5. DIMENS : vous pouvez désirer être entre 0 et 6.

La fonction P. BASS fournit une amplification des basses fréquences.

1. Appuyez sur le bouton P. BASS pour sélectionner le mode P. BASS.
2. Appuyez à nouveau sur le bouton P. BASS pour désactiver le mode P. BASS.

La fonction P. BASS est disponible uniquement avec des sources LCPM 2 canaux telles que MP3, DivX, CD et WMA. Appuyez sur le bouton P. BASS et le message "POWER BASS ON" s'affiche à l'écran. La fonction P. BASS ne fonctionne pas en mode DSP/EQ ou DOLBY PRO LOGIC II. Si vous appuyez sur le bouton P. BASS en mode DSP/EQ, ce dernier se désactive automatiquement et la fonction P. BASS est activée.

Télécommande

1. Appuyez sur la touche TUNER et sélectionnez la bande FM.
2. Sélectionnez une station.
3. Auto station 1 : lorsque vous appuyez sur « «, » une station préenée est sélectionnée.
4. Auto station 2: maintenez la touche , enfoncée pour rechercher automatiquement les stations.
5. Station manuelle : appuyez rapidement sur , pour augmenter ou diminuer la fréquence.

Unité principale

1. Appuyez sur la touche FUNCTION pour sélectionner la bande choisie (FM).
2. Sélectionnez une station.
3. Auto station 1: appuyez sur la touche STOP (■) pour sélectionner PRESET et appuyez ensuite sur , pour sélectionner la station prérogée.
4. Auto station 2: appuyez sur la touche STOP (■) pour sélectionner MANUAL et appuyez ensuite sur , pour rechercher automatiquement la bande.
5. Station manuelle : appuyez sur STOP ( ■ ) pour sélectionner MANUAL et appuyez ensuite brièvement sur ↓ ← ▶ ↑ pour accéder à une fréquence plus BASSE ou plus élevée.

Appuyez sur la touche MO/ST pour écouter en Mono/Stéréo.

• Chaque fois que vous appuyez sur la touche, le son commute entre STEREO et MONO.
• Dans le cas de zones de mauvaise réception, sélectionnez MONO pour avoir une retransmission claire et sans interférence.

Pre-réglage des stations

Exemple: pré-réglage de la station FM 89.10 en mémoire

1. Appuyez sur la touche TUNER et sélectionnez la bande FM.
2. Appuyez sur ∧, ∨ pour sélectionner 89.10.
3. Appuyez sur TUNER MEMORY.
4. Appuyez sur « pour sélectionner le numéro pré-réglé.
5. Vous avez la possibilité de sélectionner entre 1 et 15 stations mémorisées.
6. Appuyez à nouveau sur la touche TUNER MEMORY.
7. Pour prérégler une autre station, renouvelez les étapes 2 à 5.
8. Pour vous synchroniser sur une station pré-réglée, appuyez sur la touche «←», «→» de la télécommande pour sélectionner un canal.

Recours au RDS (système de radiocommunication de données) en vue de capter des programmes radio diffusés en FM

La norme RDS permet aux stations FM de diffuser des signaux de radiofréquence complémentaires aux signaux ordinaires. Par exemple, les stations diffusent leur nom, ainsi que des informations sur le type d'émission diffusée, tel qu'une émission de sports, de musique, etc.

Description des fonctions RDS

• PTY (Program type) : affiche le type du programme actuellement diffusé.
• PS NAME (Program service Name) : affiche le nom de la station composé de 8 caractères.
• RT (Radio Text) : décode le texte transmis par une station (s'il y en a un) et il est composé au maximum de 64 caractères.
• CT (Clock Time) : décode l'horaire transmis par la fréquence FM.
• TA (Traffic Announcement): La mention TA ON (ANNONCE DE TRAFIC ACTIVEE) montre l'etat de progression de l'announce de traffic.

Il se peut que la fonctionnalité RDS ne fonctionne pas correctement si les signaux diffusés par la station radio sont faibles. Certaines stations ne transmettent pas d'informations pty, rt ou ct et donc elles ne seront pas affichées dans tous les cas.

Affichage des signaux RDS

Les signaux RDS que les stations radio diffusent sont affichés à l'écran de leur unité.

Appuyez sur la touche affichage RDS pendant que vous écoutez une station FM.

• Chaque fois que vous appuyez sur la touche, vous faites défiler à l'écran les symboles suivants : PS NAME RT CT Frequency

• PS (Service des programmes) : quand vous recherchez des stations, apparait à l'écran, suivi du nom des stations. Si vous ne recevez aucun signal, est affiché.
• RT (Texte radio) : quand vous recherchez des stations,
• Fréquence : fréquence radio de la station sélectionnée (service non-RDS seulement).

Tous les codes PS et les messages RT sont affichés en lettres majuscules.

L'écran n'est pas programmé pour faire une distinction entre les minuscules et les majuscules. L'écran ne prend pas en charge les lettres responsables des caractères accentués.

Par exemple, peut représenter Å, Å, Å, Å ou Å.

Recherche d'un type de programme (PTY)

L'avantage du service RDS est de vous offrir, entre autres, la possibilité de rechercher une émission particulière à partir d'une liste de canaux prémémorisés au moyen des codes PTY.

Avant de commencer, n'oubliez pas...

• Que vous ne pouvez effectuer une recherche à l'aide d'un code PTY que pour les stations prémémorisées.
• Que vous pouvez interrompre une recherche en tout temps en appuyant sur la touche PTY SEARCH.
• Que vous disposez d'un décodeur fixe pour effectuer les étapes enumerées ci-dessous. Si le réglage est annulé avant que vous n'ayez terminé une action donnée, recommencez à l'étape 1.
• Quand vous appuyez sur les touches de la télécommande principale, vérifiez que vous avez sélectionné la station FM à l'aide de la télécommande principale.

1. Appuyez sur PTY SEARCH pendant que vous écoutez une station FM.
2. Appuyez sur PTY + ou PTY - jusqu'à ce que le code PTY souhaité apparaisse sur l'affichage.

L'écran affiche les codes PTY décrits en regard.

1. Appuyez de nouveau sur PTY SEARCH pendant que le code PTY sélectionné précédemment s'affiche encore à l'écran.
2. L'unité centrale effectue une recherche parmi 15 stations FM prémémorisées. Dès que l'unité repère la station indiquée, elle s'arrête et syntonise celle-ci.

Affichage	Type du programme
NEWS	Actualités incluant un compte rendu et un débat
AFFAIRS	Différent sujet incluant un incident en cours, un documentaire, un débat et une analyse.
INFO	Informations incluant les poids et mesures, les prévisions, des rapports, des informations Médicales, différents sujets concernant les consommateurs, etc...
SPORT	Informations sportives
EDUCATE	Éducation
DRAMA	Dramatique et série/feuilleton radiophonique, etc...
CULTURE	Culture nationale ou régionale incluant les problèmes religieux, science sociale, langue, théâtre, etc...
SCIENCE	Sciences naturelle et technologique
VARIED	Autres, discours, programmes de divertissements (Quiz, jeu), interviews, comédies, yeux satiriques, etc...
POP M	Musique pop
ROCK M	Musique rock
M.O.R.M	Musique contemporaine actuelle considérée comme étant <facile à écouter>.

Affichage	Type du programme
LIGHT M	Musique classique & instrumentale et chants.
CLASSICS	Grande musique classique - orchestration, musique instrumentale et de chambre & opéra
OTHER M	Autres musiques - jazz, Rhythm & Blues musique country, etc...
WEATHER	Météo
FINANCE	Finance
CHILDREN	Programmes pour enfants
SOCIAL A	Affaires sociales
RELIGION	Religion
PHONE IN	Nouvelles
TRAVEL	Voyages
LEISURE	Loisirs
JAZZ	Musique Jazz
COUNTRY	Musique Country
NATION M	Musique nationale
OLDIES	Musique du passé
FOLK M	Musique Folk
DOCUMENT	Documentaires

Fonctions pratiques

Si vous régalez l'heure à l'avance, l'unité s'éteint automatiquement à l'heure désignée.

Appuyez sur la touche SLEEP.

• SLEEP apparaît sur l'écran. Des pressions successives sur cette touche permettent de modifier la durée préselectionnée comme suit :

10 20 30 60 90 120 150 OFF.

Pour confirmer le réglage de la mise en veille, appuyez sur la touche SLEEP.

• Le temps restant avant l'arrêt du lecteur DVD s'affiche.
• Si vous appuyez de nouveau sur la touche, vous revenez à ce que vous aviez réglé avant.

Pour annuler la mise en veille, appuyez sur la touche SLEEP jusqu'à ce que OFF apparaisse à l'écran.

Régler la brillance de l'écran

Vous pouvez régler la luminosité de l'affichage à partir de l'unité principale.

Appuyez sur la touche DIMMER.

• Chaque pression sur cette touche permet de régler la luminosité de l'écran situé sur la façade de l'appareil.

Fonction MUTE

Cette fonction est pratique lorsque quelqu'un SONNÉ à la porte ou lorsque vous receivez un appel téléphonique.

Appuyez sur la touche MUTE.

• MUTE clignote sur l'affichage.
• Pour activer le son, appuyez de nouveau sur la touche.

CD ripping

Convertit le son audio du CD en un fichier MP3 avant de l'envoyer vers un périphérique de stockage USB.

1. Connectez le périphérique USB.
2. Insérez le CD audio dans le tiroir du lecteur CD.
3. Appuyez sur CD RIPPING.
4. Pour commencer l'extraction de la piste actuellement sélectionnée, appuyez sur le bouton CD RIPPING de la télécommande alors que le système est en cours de lecture ou de pause-temporaire.
5. Pour extraire toutes les pistes du CD, appuyez longuement sur le bouton CD RIPPING de la télécommande.
6. Le système affiche le message "FULL CD RIPPING" à l'écran et lance l'extraction.
7. Appuyez sur (■) pour arrêter l'extraction.
8. Lorsque l'extraction audio est terminée, un répertoire appelé « EXTRACTION » est créé sur le périphérique USB et le fichier d'extraction est sauvegardé au format “SAM_XXXX”.mp3”.

• Ne débranchez ni la connexion USB ni le câble d'alimentation durant l'extraction audio. Cela risquerait d'endommager les données. Pour arrêter l'extraction audio, il suffit d'appuyer sur le bouton ARRÊT puis de débrancher le périphérique USB une fois que le système s'est complètement arrêté de lire le CD. Si vous débranchez la connexion USB durant l'extraction audio, le système se désactivera et vous ne pourrez pas supprimer le fichier d'extraction. Dans ce cas, connectez l'ordinateur à l'aide d'un câble USB, sauvegardez les données et formatez le périphérique USB. Si vous connectez le périphérique USB au système alors que celui-ci est en cours de lecture de CD, la lecture sera suspendue puis reprise à la fin de l'initialisation de la connexion USB. (Le temps de l'initialisation varie selon le type de périphérique USB utilisé.) La fonctionnalité CD RIPPING ne s'applique pas au DTS-CD. Si la durée d'extraction est inférieure à 5 secondes, aucun fichier d'extraction ne sera créé. L'extraction audio n'est activée que lorsque le périphérique USB ou le disque dur externe est formaté dans le système de fichiers FAT. (Le système de fichiers NTFS n'est pas pris en charge.) Pour obtenir la liste de périphériques compatibles, reportez-vous aux spécifications de l'hôte USB. L'extraction est effectuée à une vitesse normale de x1, et la durée d'extraction peut être prolongée sur certains périphériques USB. Lorsque le système est en cours d'extraction de CD, le son audio n'est pas émis. Ne forcez pas sur le système lorsqu'il est en train d'extraire un CD audio.

Dépannage

Reportez-vous à ce qui suit si l'unité ne fonctionne pas correctement. Si le problème que vous rencontrez n'est pas répertorié ci-dessous ou si les instructions suivantes ne vous aident pas, éteignez l'unité, débranchez le cordon d'alimentation et contactez un marchand autorisé ou le Centre de Service Samsung Electronics le plus proche.

Problème	Vérification/Solution
Le tiroir de chargement de disque ne s'ouvre pas.	• Est-ce que le cordon d'alimentation est branché correctement dans la prise de courant? • Éteignez l'appareil puis allumez-le de nouveau.
La lecture ne commence pas immédiatement lorsque l'on appuie sur la touche Play/Pause.	• Vérifiez si le disque présente des rayures ou s'il est déformé. • Nettoyez-le bien.
Pas de son.	• On n'entend aucun son en mode lecture rapide, lecture lente et lecture image par image. • Les enceintes sont-elles branchées correctement? Est-ce que le réglage des enceintes est correctement personnelisé? • Le disque est-il gravement endommagé?
Le son n'est pas émis par les six enceintes mais seulement par certaines d'entre elles.	• À l'écoute d'un CD ou de la radio, le son est émis uniquement par les deux enceintes avant (G/D). Sélectionnez l'options PRO LOGIC II en appuyant sur la touche [XI]PL II (Dolby Pro Logic II) de la télécommande pour utiliser les six enceintes. • Vérifiez si le disque DVD est compatible avec le mode 5.1-CH. • Si vous réglez C, EG et ED sur AUCUN dans le mode Speaker du réglage audio dans l'écran de configuration, vous n'entendrez aucun son de l'enceinte centrale et des enceintes avant gauche et droite. Réglez C, EG et ED sur SMALL.
Le son ambiophonique canal 5.1 Dolby Digital n'est pas reproduit.	• Est-ce que le disqueporte l'indication "Dolby Digital 5.1 CH"? • Le son canal 5.1 est produit unquivalent si le disque est enregistré avec ce système. • Est-ce que la langue audio est correctement réglée sur DOLBY DIGITAL 5.1-CH dans l'écran d'informations?
La télécommande ne fonctionne pas.	• Est-ce que la télécommande est utilisée à la distance correcte et avec un angle de fonctionnement correct? • Est-ce que les piles sont déchargeés? • Avez-vous correctement séLECTIONné les fonctions des modes (TV/DVD) sur la télécommande (TV ou DVD)?
• Le disque tourne mais aucune image ne s'affiche. • Les imagesprésentant des interférences et la qualité est mauvaise.	• Le téléviseur est-il allumé? • Les cables video sont-ils correctement branchés? • Le disque est-il sale ou endommagé? • Un disque de mauvaise fabrication peut ne pas être lu.

Dépannage

Problème	Vérification/Solution
La langue audio et des sous titres ne fonctionnent pas.	• Les fonctions langue audio et des sous-titres ne fonctionnent pas avec les DVD qui ne contiennent pas plusieurs langues audio ou des sous-titres. Selon les disques elles peuvent fonctionner différemment.
L'écran Menu ne s'affiche pas même lorsque l'on seLECTIONne la fonction menu.	• Est-ce que le disque a un menu?
L'écran ne peut pas être changé.	• Vous pouvez dire des DVD 16:9 en mode LARGE 16:9, en mode BOîTE AUX LETTRES 4:3 ou en mode PAN SCAN 4:3, mais les DVD codés en 4:3 peuvent être vus uniquement en 4:3. Consultez la pochette du disque DVD et seLECTIONnez la fonction appropriée.
• L'unité principale ne fonctionne pas. (Exemple: L'alimentation est coupée ou la touche du panneau avant ne fonctionne pas ou un bruit étrange retentit). • Le lecteur DVD fonctionne mal.	• Éteignez l'appareil et maintenez le bouton STOP (■) de l'unité principale,enforcépendant au moins 5 secondes (fonction de réinitialisation). La fonction RESET (Réinitialisation) efface tous les régles. Ne l'utilise pas à moins que cela soit nécessaire.
Le mot de passer pour le niveau d'écoute a été oublé.	• Maintenez la touche STOP (■),enforcéependant au moins 5 secondes lorsquelle message <NO DISC> apparait sur l'afficheur de l'unité principale. Le message <INITIAL> apparait alors sur l'afficheur et toutes les valeurs de réglage par défaut sont restaurées. • Appuyez sur la touche POWER. La fonction RESET (Réinitialisation) efface tous les régles.
On n'arrive pas à se synchroniser sur la station radio désirée.	• Est-ce que l'antenna est installée correctement ? • Si le signal d'entrée de l'antenna est mauvais, installez une antenne FM externe dans un endroit avec une bonne qualité de réception.

Liste de codes des langues

Saisissez le code correspondant aux réglages initiaux "Disc Audio", "Disc Subtitle" et/ou "Disc Menu" (reportez-vous en page 43).

Code	Langue	Code	Langue	Code	Langue	Code	Langue
1027	Afar	1181	Frisian	1334	Latvian, Lettish	1506	Slovenian
1028	Abkhazian	1183	Irish	1345	Malagasy	1507	Samoan
1032	Afrikaans	1186	Scotts Gaelic	1347	Maori	1508	Shona
1039	Amharic	1194	Galician	1349	Macedonian	1509	Somali
1044	Arabic	1196	Guarani	1350	Malayalam	1511	Albanian
1045	Assamese	1203	Gujarati	1352	Mongolian	1512	Serbian
1051	Aymara	1209	Hausa	1353	Moldavian	1513	Siswati
1052	Azerbaijani	1217	Hindi	1356	Marathi	1514	Sesotho
1053	Bashkir	1226	Croatian	1357	Malay	1515	Sundanese
1057	Byelorussian	1229	Hungarian	1358	Maltese	1516	Swedish
1059	Bulgarian	1233	Armenian	1363	Burmese	1517	Swahili
1060	Bihari	1235	Interlingua	1365	Nauru	1521	Tamil
1069	Bislama	1239	Interlingue	1369	Nepali	1525	Tegulu
1066	Bengali; Bangla	1245	Inupiak	1376	Dutch	1527	Tajik
1067	Tibetan	1248	Indonesian	1379	Norwegian	1528	Thai
1070	Breton	1253	Icelandic	1393	Occitan	1529	Tigrinya
1079	Catalan	1254	Italian	1403	(Afan) Oromo	1531	Turkmen
1093	Corsican	1257	Hebrew	1408	Oriya	1532	Tagalog
1097	Czech	1261	Japanese	1417	Punjabi	1534	Setswana
1103	Welsh	1269	Yiddish	1428	Polish	1535	Tonga
1105	Danish	1283	Javanese	1435	Pashto, Pushto	1538	Turkish
1109	German	1287	Georgian	1436	Portuguese	1539	Tsonga
1130	Bhutani	1297	Kazakh	1463	Quechua	1540	Tatar
1142	Greek	1298	Greenlandic	1481	Rhaeto-Romance	1543	Twi
1144	English	1299	Cambodian	1482	Kirundi	1557	Ukrainian
1145	Esperanto	1300	Kannada	1483	Romanian	1564	Urdu
1149	Spanish	1301	Korean	1489	Russian	1572	Uzbek
1150	Estonian	1305	Kashmiri	1491	Kinyarwanda	1581	Vietnamese
1151	Basque	1307	Kurdish	1495	Sanskrit	1587	Volapuk
1157	Persian	1311	Kirghiz	1498	Sindhi	1613	Wolof
1165	Finnish	1313	Latin	1501	Sangro	1632	Xhosa
1166	Fiji	1326	Lingala	1502	Serbo-Croatian	1665	Yoruba
1171	Faeroese	1327	Laothian	1503	Singhalese	1684	Chinese
1174	French	1332	Lithuanian	1505	Slovak	1697	Zulu

Precautions dans la manipulation et la conservation des disques

De petites rayures sur le disque peuvent réduire la qualité du son et des images ou provoquer des sauts. Faites attention de ne pas rayer les disques quand vous les manipulez.

Manipulation des disques

Ne touchez pas le côté du disque.

Tenez le disque par les côtes de manière à ne pas laisser vos empreintes sur la surface.

Ne collez pas de papier ou de ruban adhésif sur le disque.

Conservation des disques

Ne les laissez pas à la lumière solaire directe	Conservez-les dans un endroit frais et aéré	Conservez-les dans unePOCHETTE de protection propre et en position verticale.

Faites attention de ne pas salir les disques. Ne chargez pas de disques fissurés ou rayés.

Manipulation et conservation des disques

Quand vous laissez des empreintes de doigts ou de saleté sur le disque, nettoyez-le avec un détergent léger dilué dans l'eau et frottez-le avec un chiffon souple.

• Pour le nettoyage, frottez délicatement de l'intérieur vers l'extérieur du disque.

• De la condensation peut se former si l'air chaud entre en contact avec des parties froides à l'intérieur du lecteur. Quand de la condensation se forme à l'intérieur du lecteur, celui-ci pourrait ne pas fonctionner correctement. Dans ce cas, enlevez le disque et laissez le lecteur allumé au repos pendant 1 ou 2 heures.

Généralités	Consommation	70 W
	Poids	3,0 kg
	Dimensions	430 (L) x 70 (P) x 260 (H) mm
	Température de fonctionnement	+5°C à +35°C
	Taux d'humidité	10 % à 75 %
Disque	DVD (Digital Versatile Disc)	Vitesse de lecture : 3,49 ~ 4,06 m/sec.
		Temps de lecture approx. (disque à une face, une couche) : 135 min.
	CD : 12 cm (COMPACT DISC)	Vitesse de lecture : 4,8 ~ 5,6 m/sec.
		Temps de lecture maximal : 74 min.
	CD : 8 cm (COMPACT DISC)	Vitesse de lecture : 4,8 ~ 5,6 m/sec.
		Temps de lecture maximal : 20 min.
Sortie matériel	Vidente composite	576i/480i
		1 canal : 1,0 créée à créée (charge75 Ω)
	Vidente composant	576i/480i
		Y : 1,0 créée à créée (charge75Ω)
		Pr : 0,70 créée à créée (charge75 Ω)
		Pb : 0,70 créée à créée (charge75 Ω)
Vidente/Audio	HDMI	1080p, 1080i, 720p, 576p/480p

Amplificateur	Sortie de l'enceinte avant	141W x 2(3Ω)
	Sortie de l'enceinte centrale	141W(3Ω)
	Sortie de l'enceinte arrêté	141W x 2(3Ω)
	Sortie du caisson de basses	145W(3Ω)
	Gamme de fréquences	20Hz~20KHz
	Rapport S/B	70dB
	Séparation des canaux	60dB
	Sensibilité d'entrée	(AUX)400mV

HT-Z220

Enceinte	Enceintes	Enceintes 5.1
		Avant/Arrière	Centre	Caisson de basses
	Impédance	3 Ω	3 Ω	3 Ω
	Bande de fréquences	140Hz~20KHz	140Hz~20KHz	45Hz~160Hz
	Niveau de pression acoustique de sortie	86dB/W/M	86dB/W/M	86dB/W/M
	Entrée nominale	141W	141W	145W
	Entrée maximale	282W	282W	290W
	Dimensions (I x H x P)	Avant : 100 x 150 x 89mm Arrière : 100x 100x 93 mm Centre : 300 x 59 x 50 mm Caisson de basses : 180 x 320 x 380 mm
	Poids	Avant : 1,0 kg, Centre : 0,3 kg Arrière : 0,6 kg, Caisson de basses : 4,5 kg

HT-TZ222

Enceinte	Enceintes	Enceintes 5.1
		Avant/Arrière	Centre	Caisson de basses
	Impédance	3 Ω	3 Ω	3 Ω
	Bande de fréquences	140Hz~20KHz	140Hz~20KHz	45Hz~160Hz
	Niveau de pression acoustique de sortie	86dB/W/M	86dB/W/M	86dB/W/M
	Entrée nominale	141W	141W	145W
	Entrée maximale	282W	282W	290W
	Dimensions (I x H x P)	Avant : 240 x 1020 x 240 mm (base du support : 240 x 240) Arrière : 100x 100 x 93 mm Centre : 300 x 59x 50 mm Caisson de basses : 180 x 320 x 380 mm
	Poids	Avant : 3,6 kg, Centre : 0,3 kg Arrière : 0,5 kg, Caisson de basses : 4,5 kg

HT-TZ225

Enceinte	Enceintes	Enceintes 5.1
		Avant/Arrière	Centre	Caisson de basses
	Impédance	3 Ω	3 Ω	3 Ω
	Bande de fréquences	140Hz~20KHz	140Hz~20KHz	45Hz~160Hz
	Niveau de pression acoustique de sortie	86dB/W/M	86dB/W/M	86dB/W/M
	Entrée nominale	141W	141W	145W
	Entrée maximale	282W	282W	290W
	Dimensions (I x H x P)	Avant/Arrière: 240 x 1020 x 240mm (base du support: 240 x 240) Avant: 300 x 59x 50mm Caisson de basses: 180 x 320 x 380 mm
	Poids	Avant: 3,6 kg, Centre: 0,3 kg Arrière: 3,6 kg, Caisson de basses: 4,5 kg

CARACTÉRISTIQUES - Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques techniques sans avis préalable. - Le poids et les dimensions sont approximatifs.

Contactez samsung dans le monde entier

N'hésitez pas à contacter le service clientèle de SAMSUNG pour toute question ou tout commentaire au sujet des produits Samsung.

Region	Country	Customer Care Centre	Web Site
North America	CANADA	1-800-SAMSUNG(726-7864)	www.samsung.com/ca
	MEXICO	01-800-SAMSUNG(726-7864)	www.samsung.com/mx
	U.S.A	1-800-SAMSUNG(726-7864)	www.samsung.com/us
Latin America	ARGENTINE	0800-333-3733	www.samsung.com/ar
	BRAZIL	0800-124-421, 4004-0000	www.samsung.com/br
	CHILE	800-SAMSUNG(726-7864)	www.samsung.com/cl
	NICARAGUA	00-1800-5077267	www.samsung.com/latin
	HONDURAS	800-7919267	www.samsung.com/latin
	COSTA RICA	0-800-507-7267	www.samsung.com/latin
	ECUADOR	1-800-10-7267	www.samsung.com/latin
	EL SALVADOR	800-6225	www.samsung.com/latin
	GUATEMALA	1-800-299-0013	www.samsung.com/latin
	JAMAICA	1-800-234-7267	www.samsung.com/latin
	PANAMA	800-7267	www.samsung.com/latin
	PUERTO RICO	1-800-682-3180	www.samsung.com/latin
	REP. DOMINICA	1-800-751-2676	www.samsung.com/latin
	TRINDAD & TOBAGO	1-800-SAMSUNG(726-7864)	www.samsung.com/latin
	VENEZUELA	0-800-100-5303	www.samsung.com/latin
	COLOMBIA	01-8000112112	www.samsung.com.co
Europe	BELGIUM	02-201 2418	www.samsung.com/be
	CZECH REPUBLIC	800-726-786 (800 - SAMSUNG)	www.samsung.com/cz
	DENMARK	70 70 19 70	www.samsung.com/dk
	FINLAND	030-6227 515	www.samsung.com/fi
	FRANCE	01 48 63 00 00	www.samsung.com/fr
	GERMANY	01805 - SAMSUNG(726-7864) (€ 0,14/Min)	www.samsung.de
	HUNGARY	06-80-SAMSUNG(726-7864)	www.samsung.com/hu
	ITALIA	800-SAMSUNG(726-7864)	www.samsung.com/it
	LUXEMBURG	02 261 03 710	www.samsung.com/lu
	NETHERLANDS	0900-SAMSUNG(726-7864) (€ 0,10/Min)	www.samsung.com/nl
	NORWAY	815-56 480	www.samsung.com/no
	POLAND	0 801 1 SAMSUNG(0-801172 678)	www.samsung.com/pl
	PORTUGAL	80820-SAMSUNG(726-7864)	www.samsung.com/pt
	SLOVAKIA	0800-SAMSUNG(726-7864)	www.samsung.com/sk
	SPAIN	902-1-SAMSU(72678)	www.samsung.com/es
	SWEDEN	0771-400 200	www.samsung.com/se
	U.K	0845 SAMSUNG (7267864)	www.samsung.com/uk
	EIRE	0818 717 100	www.samsung.com/ie
	AUSTRIA	0800-SAMSUNG(726-7864)	www.samsung.com/at
	SWITZERLAND	0800-SAMSUNG(726-7864)	www.samsung.com/ch
CIS	RUSSIA	8-800-555-55-55	www.samsung.ru
	KAZAHSTAN	8-10-800-500-55-500	www.samsung.com/kz_ru
	UZBEKISTAN	8-10-800-500-55-500	www.samsung.com/kz_ru
	KYRGYZSTAN	00-800-500-55-500
	TADJIKISTAN	8-10-800-500-55-500
	UKRAINE	8-800-502-0000	www.samsung.ua
	LITHUANIA	8-800-77777	www.samsung.It
	LATvia	8000-7267	www.samsung.com/lv
	ESTONIA	800-7267	www.samsung.ee
Asia Pacific	AUSTRALIA	1300 362 603	www.samsung.com/au
	NEW ZEALAND	0800 SAMSUNG (0800 726 786)	www.samsung.com/nz
	CHINA	800-810-5858, 400-810-5858, 010-6475 1880	www.samsung.com/cn
	HONG KONG	3698-4698	www.samsung.com/hk
	INDIA	3030 8282, 1800 110011, 1-800-3000-8282	www.samsung.com/in
	INDONESIA	0800-112-8888	www.samsung.com/id
	JAPAN	0120-327-527	www.samsung.com/jp
	MALAYSIA	1800-88-9999	www.samsung.com/my
	PHILIPPINES	1800-10-SAMSUNG(726-7864)	www.samsung.com/ph
	SINGAPORE	1800-SAMSUNG(726-7864)	www.samsung.com.sg
	THAILAND	1800-29-3232, 02-689-3232	www.samsung.com/th
	TAIWAN	0800-329-999	www.samsung.com/tw
	VIETNAM	1 800 588 889	www.samsung.com/vn
Middle East & Africa	TURKEY	444 77 11	www.samsung.com/tr
	SOUTH AFRICA	0860-SAMSUNG(726-7864)	www.samsung.com/za
	U.A.E	800-SAMSUNG (726-7864), 8000-4726	www.samsung.com/ae
