MODE D'EMPLOI T2189 COEU NOIR NEFF
Consignes de sécurité 31
Présentation de votre nouvelle table de cuisson 33
Brûleurs à gaz 34
Diamètres des récipiens conseillés 35
Conseils pour cuisiner 36
Plaques électriques 36
Avec manette à réglage continu d'énergie 37
Avec interrupteur sélecteur 38
Consignes d'utilisation 39
En ce qui concerne la cuisson 39
En ce qui concerne le nettoyage et la conservation 40
Situations anomalies 41
Conditions de garantie 42
Tableau des caractéristiques 42
Consignes de sécurité
Lisez attentivement ce manuel d'utilisation pour cuisine en'une manière efficace et sure avec cet apparéil.
- Selon la réglementation en vigueur, l'installation et la transformation de gaz doivent uniquement être effectués par un technicien spécialiste/agréé.
- Avant d'installer votre nouvelle table de cuisson, vérifie que les mesures sont correctes.
- Les instructions suivantes ne sont valables que pour les pays dont le symbole apparait sur l'appareil. Il est nécessaire de suivre les instructions techniques pour l'adaptation de ce dernier aux conditions d'utilisation du pays.
Il est indispensable que le lieu ou est installé l'appareil dispose de la ventilation reglementaire en parfait et d'utilisation.
Ne laissiez pas l'appareil dans de forts courants d'air qui pouraient eteindre les bruleurs.
Cet apparéil sort d'usine adapté au gaz indiqué sur la plaque signalétique. Le cas échéant, appelez notre service après-vente.
Ne manipuez pas l'intérieur de l'appareil. Le cas échéant, appelez notre service après-vente.
Gardez bien les instructions d'utilisation et d'assemblage, pour pouvoir les fournir avec l'appareil, en cas de changement de propriétaire.
Si votre table de cuisson possède un panneau en verre, n'exercez pas de forces excessives sur celui-ci. Si la table de cuisson présente un verre détaché, appelez immédiatement le service après-vente, pour qu'il procède à la réparation ou à son remplacement.
Ne mettez pas en marche un apparéil endommagé.
Les surfaces des appareils de cuisson se rechauffent pendant le fonctionnement de l'appareil. Faites attention Gardez toujours hors de la portée des enfants.
Cet apparéil ne doit être utilisé que pour des préparations culinaires, jamais comme chauffage.
Les matieres grasses ou les huiles excessivement chauffees peuvent facilement s'enflammer. C'est pourquoi la préparation de plats avec des matieres grasses ou des huiles, par exemple les pommes de terre frites, doit etre surveillée.
Ne jetez jamais de l'eau si la matière grasse ou l'huile s'enflamment. DANGER de brûlures! couvrez le écipient pour étoffer le feu puis débranchez la zone de cuisson.
En cas de panne, coupe l'alimentation de gaz et électrique de l'appareil. Pour le réparer, appelez notre service après-vente.
Ne place pas de recipients déformés qui s'avent instantles sur les tables et les brûleurs, pour éviter qu'ils ne soient accidentellement renversés.
Si un robinet résiste, il ne faut pas le forcer. Appelez immédiatement notre service après-venture officiel, afin de le réparer ou de le remplaçer
- Les graphiques représentés dans ce manuel d'instructions sont à titre d'orientation.
SI LES DISPOSITIONS SUR CE SUJET NE SONT PAS RESPECTEES, L'INSTALLATEUR SERA RESPONSABLE, LE FABRICANT ETANT ENTIEREMENT DEGAGE DE Toute RESPONSABLITE.

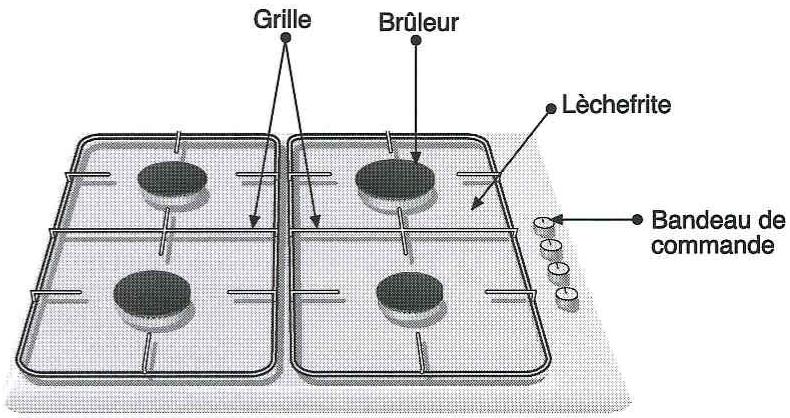

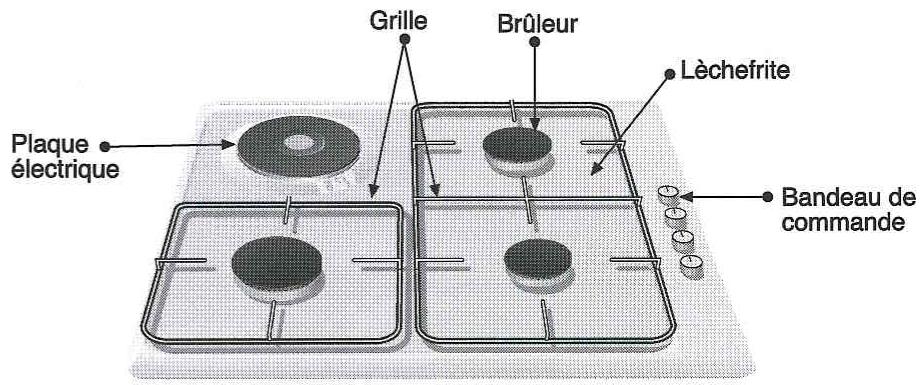

Présentation de votre nouvelle table de cuisson
Brûleurs à gaz
Fig. 1
Chaque commande de mise en marche indique le brûleur qu'elle contrôle. Fig. 1.
Pour allumer un brûleur, pressez sur le bouton du brûleurChoisi puis tournez-le vers la gauche jusqu'à la position d'allumage, en le maintainant sur la position maximum pendant quelques secondes jusqu'à ce que le brûleur s'allume puis relâchez-le et reglez-le sur la position souhaïée. Si l'allumage ne se produit pas, repêzez l'opération.
Si vous plaque de cuisson ne possede aucun type d'allumage automatique, approchez un type de flamme (briquet, allumettes, etc.) du bruleur.
Si les bougies sont sales, l'allumage sera defectieux, maintenez votre plaque de cuisson toujours très propre. Pour ce faire, utilisez une petite brosse, en faisant attention à ce que la bougie ne subisse pas d'impact violent.
Si vous plaque de cuisson a des brûleurs disposant de soupapes de sécurité qui empêchent la sortie de gaz si les brûleurs s'eteignent accidentellement, procédez à l'allumage de la même manière mais en maintainant le bouton enforcé jusqu'à ce que se produit l'allumage puis continuez à presser pendant quelques secondes avec la flamme déjà allumée. Si l'allumage ne se produit pas, repêzez l'opération, cette fois-ci en appuyant environ 10 secondes.
Pour éteindre, tournez le bouton vers la droite jusqu'à la position 0.
Votre table de cuisson moderne et fonctionnelle dispose de robinets progressifs qui permettent de tracer le réglage nécessaire entre la flamme maximum et minimum.

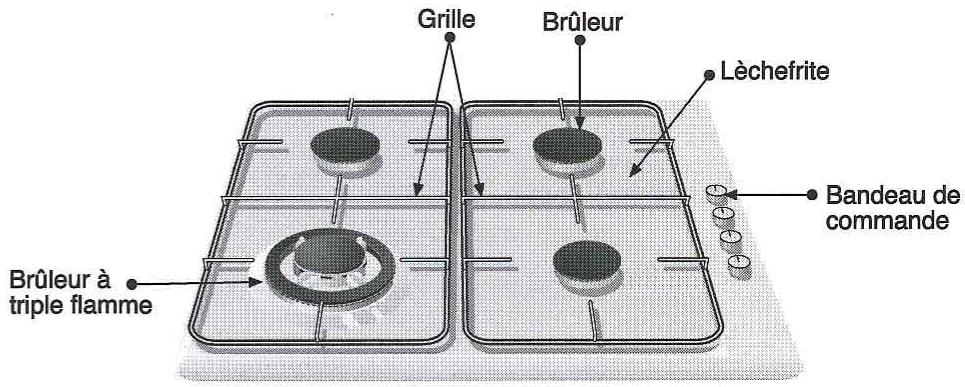

Selon le modele, votre table de cuisson peut disposer d'un brûleur à triple flamme, très pratique et commode pour cuisiner avec des poêles à paella, Wok chinois (toute sorte de plats asiatiques) etc., et d'un brûleur allongé, spécialement concu afin que vous puissiez cuisiner très facilement des-poissons en utilisant un recipient approprié.
L'utilisation de l'appareil à gaz produit de la chaleur et de l'humidité dans la pierce où il est installé. Veillez à une bonne ventilation de la cuisine : maintenez ouverts les orifices de ventilation naturelle, ou installez un dispositif
de ventilation mécanique (hotte aspirante). L'utilisation continue de votre apparéil peut exiger une ventilation supplémentaire, par exemple ouvrir une fenêtre (sans provoquer de courants) ou augmenter la puissance de la ventilation mécanique si elle existe.
Une flamme de couleur orange est normale, car elle indique seulement la presence de sel dans l'atmosphere (provenant d'écoulements de cuisson). Si la flamme a des pointes jaunes, cela ne signifie enaucun cas qu'elle est défectueuse.
Diamètre réciplents (cm) conseillés
Selon le modele:
| BRULEUR | MINIMUM Ø RECIPIENT | MAXIMUM Ø RECIPIENT |
| Triple flamme | 22 cm | |
| Rapide | 22 cm | 26 cm |
| Semi-rapide | 12 cm | 20 cm |
| Auxiliaire | 10 cm | 12 cm |
| Plaques électriques | 14 cm |
Grilles complémentaires
Selon le modele, votre table de cuisson peut comprendre une grille complémentaire indispensable, sur le bruleui à triple flamme pour des recipients ayant un diametre supérieur à : 26 cm, grils, casseroles en terre et toute classe de recipients concaves (Wok chinois, etc.).

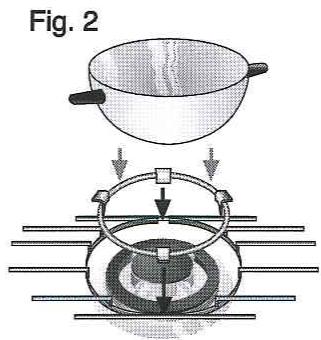

Fig. 2. Le cas échéant, le service après-vente de la marque dispose de cette grille supplémentaire avec ref 363300.
Grille cafetières : En fonction du modèle, votre table de cuisson peut inclure une grille cafitière supplémentaire, indispensable au brûleur auxiliaire pour les recipients d'un diamètre inférieur à 10 cm. Le cas échéant, le service après-vente de la marque dispose de ces grilles cafetières sous la référence 184200. Le fabricant décline toute responsabilité si ces grilles supplémentaires sont utilisées ou pas utilisées de façon correcte.
Conseils pour cuisiner
| Très fort | Fort | Moyen | Lent | |
| Triple flamme | Faire bouillir, cuire, rôtir, dorer, paellas, plats asiatiques (Wok). | Réchauffer et maintainir au chaud : plats cuisinés. | ||
| Rapide | Escalope, steak, omelette, fritures. | Riz, béchamel, ragoût. | Cuisson à la vapeur : poisson, légumes. | |
| Semi-rapide | Pommes de terre vapeur, légumes frais, potages, pâtes. | Réchauffer et maintainir au chaud : plats cuisinés et ragoûts délicats. | ||
| Auxiliaire | Cuire : ragoûts, riz au lait, caramel. | Déconceler et cuire à feu doux : légumes secs, fruits, produits congeles. | Faire fondre : beurre, chocolat, gélatine. | |
Plaques électriques
Avant d'utiliser la plaque pour la première fois, faites-la chauffer pendant 5 minutes sans poser aucun écipient et avec le régulateur situé sur la puissance maximum. Pendant cette période, il est normal qu'il se dégage de la fumée et des odeurs, celles-ci disparaitront au fur et à mesure. A part ce premier chauffage, n'utilise pas les plaques sans écipients.
Au début de la cuisson, il est recommandé de placer le bouton sur la position maximale puis, selon la quantité et la qualité des alimentés, passer sur une position intermédiaire de maintain.
Il est possible d'etreindre la plaque un peu avant la fin de la cuisson et profiter de l'inertie thermique de la plaque ; ceci permettra de faire des économies d'énergie vu que la cuisson continua sera grâce à la chaleur accumulée dans la plaque.
Utilisez des recipients à fond parfaitement plat, écais et d'une taille similaire à celle du chauffage, jamais d'une taille inférieure.
Evitez les débordements de liquide sur la surface de la plaque, ainsi que de travailler avec des recipients mouillés.
Plaques électriques avec manette à réglage continu d'énergie
Fig. 3
Ces plaques sont commandées par un régulateur de contrôle d'énergie grâce auquel vous pouvez désirar la puissance appropriée à l'aliment que vous préparez. Fig. 3.
En considérant le type de cuisson, la quantité d'aliment et en utilisant le tableau suivant, tournez le bouton vers la gauche, sur la position correspondant au plat que vous souhaitez préparer. Le voyant de contrôle de fonctionnement s'allumera. Pour déconnecter la plaque, tournez le bouton jusqu'à la position 0. Le tímein de contrôle s'éteindra.
Suggestions
| POSITION | |
| Fondre : beurre, chocolat, gelatine | 1-2 |
| Cuisson de : ríz, béchamel, ragouêt | 2-3 |
| Cuisson de : pommes de terre, pâtes, légumes | 4-5 |
| Faire mischief : ragouôts, rôtis | 4-5 |
| Cuire à la vapeur : poissons | 5 |
| Réchauffer, maintainir chauds des plats cuisinés | 2-3-4-5 |
| Rôtir : escalopes, steak, omelettes | 6-7-8 |
| Cuire et dorer | 9 |
Un réglage plus élevé est nécessaire en cas de :
Quantités importantes de liquide.
Plats grands à préparer.
Cuisson avec des recipients non couverts.
Plaque électrique avec interrupteurs sélecteur
Cette plaque est commandée par un interrupteur sélecteur à six positions, Fig. 4, de sorte que :
Position 6: chaleur maximum.
Position 1: chaleur minimum.
Suggestions
Position 1 et 2: réchauffer.
Position 3 et 4: réchauffement fort et cuisson.
Position 5 et 6:fritures.
Consignes d'utilisation concernant la cuisson
NON
OUI
N'utilise pas de petits récipiens sur les grands brûleurs. La flamme ne doit pas toucher les côtes du récipient.
Utilisez toujours des
réciements adaptés à chaque
brûleur. Vous évitez ainsi
une consommation excessive
de gaz et d'abirmer les
réciements.
Ne cuisine pas sans couvercle ou avec couvercle déplace, cela provoque un gaspillage d'énergie.
Placez toujours le couvercle.
N'utilise pas de recipients avec des fonds irréguliers, ils rallongent le temps de cuisson et augmentent la consommation d'énergie.
Utilisez seulement des marmites, des poèles et des casseroles avec fond plat et écais.
Ne déplacez pas le écipient sur le brûleur, il pourrait se renverser. N'utilisez pas de écipients de grand diamètre dans les brûleurs proches des commandes. Une fois centrés sur le brûleur ces écipients peuvent les atteindre ou s'en approcher tellement que la température s'éleve dans cette zone et pourrait provoquer des dommages.
Placez le recipient bien centré sur le brûleur.
Ne placez pas les reçipients directement sur le brûleur.
Posez le écipient sur la grille.
Ne posez pas de poids excessifs, ne cognez pas la table de cuisson avec des objets lourds.
Maniez soigneusement les
récients sur la table de
cuisson.
En ce qui concerne le nettoyage et la conservation
NON
N'utilisez JAMAIS de produits abrasifs, d'objets coupants, de lavettes en acier, de couteaux, etc., pour-retirer des restes d'aliments ayant durci sur la plaque de cuisson, les grilles, les brûleurs ou les plaques électriques. Si votre table de cuisson possède un bandeau en verre ou en aluminium, n'utilisez pas de couteau, de raclette ou tout autre objet similaire pour nettoyer l'union avec le métal. N'utilisez PAS de machines nettoyantes à la vapeur sur la table de cuisson car vous pourriez l'endommager.
Ne laissez PAS de liquides acides (jus de citron, vinaigre, etc.) sur la table de cuisson. Evitez dans la mesure du possible le contact du sel avec la surface de la table électrique.
OUI
Une fois l'appareil refroidi, utilisez une éponge, de l'eau et du savon. Retirez immédiatement tout le liquide ayant débordé, vous economiserez ainsi des efforts inutiles.
Pour maintainir les brûleurs et les grilles propres,ils doivent régullèrement etre nettoyés en les submergeant dans de I'eau savonneuse et en les frottant avec une Brosse non métallique pour nettoyer parfaitement les orifices et les rainures et obtenir une flamme correcte. Séchez les couvercles des brûleurs et les grilles s'ils ont eté mouilles. Apre's le nettoyage et le séchage des brûleurs, veilEZ a ce que les couvercles soient bien places sur le diffuseur de la flamme du brûleur.
Si l'utilisation prolongée a éliminé le revêtement des plaques électriques, arrosez-les de quelques gouttes d'huile ou d'un autre produit de maintenance vendu habituellement sur le marché. En raison des haute températures que doivent supporter le couvercle du cercle de votre brûleur à triple flammé et les zones d'accier inoxydable comme : les circles des plaques, la léchefrite, les contours des brûleurs, etc., il est tout à fait NORMAL que ces parties se décolorent avec le temps. Nettoyez-les après chaque utilisation et avec un produit destiné à l'accier inoxydable. Àpres avoir lavé les grilles, séchez-les complètement avant de cuisiner à nouveau avec elles. La présence de goutes d'eau ou de zones humides au début de la cuisson peut provoquer d'eventuels points de détérioration de l'émail.
Si les grilles de votre table de cuisson disposent de chevilles en caoutchouc, faites attention en les nettoyant car elles pourraient se detacher et laisser la grille sans protection, ce qui pourrait amener à rayer la table de cuisson.
La nettoyant d'acier inoxydable ne doit pas etre utilise dans la zone autour du bandeau de commandes. Les indications (seregraphie) pourraient etre effacees.
Situations anomalies
Il n'est pas toujours nécessaire d'appeler le service après-vente. Très souvent, vous pouvez les résoudre vous-mêmes.
Le tableau suivant contient quelques consels.
Remarque importante :
Seul un personnel agréé par notre service après-vente peut travailler sur le système fonctionnel de gaz et d'électricité.
| Que se passé-t-il... | Cause probable | Solution |
| ...si le fonctionnement électrique général est endommagé? | - Fusible défectueux. | - Contrôlez le fusible dans le boîtier général des fusibles et le changer s'il est endommagé. |
| - L'automatique ou un différenciel a pu être déclenché. | - Vérifiez dans le boîtier général d'entrée si l'automatique ou un différenciel s'est déclenché. | |
| ...si l'allumage électrique ne fonctionne pas? | - Il peut y avoir des résidues d'aliments ou de nettoyant entre les bougies et les brûleurs. | - L'espace entre bougie et le brûleur doit être soignement nettoyé. |
| - Les brûleurs sont mouillés. | - Séchez soigneusement les couvercles du brûleur. | |
| - Les couvercles du brûleur sont mal placés. | - Vérifiez que les couvercles sont bien placés. | |
| ...si la flamme des brûleurs n'est pas uniforme? | - Les différentes parties du brûleur ont été mal posées. | - Placez correctement les différentes pièces. |
| - Les rainures de sortie de gaz des brûleurs sont sales. | - Nettoyez les rainures de sortie de gaz des brûleurs. | |
| ...si le flux de gaz ne parait pas normal ou qu'aucun gaz ne sort ? | - Le passage du gaz est fermé à cause des robinets intermédiaires. | - Ouvrir les évientuels robinets intermédiaires. |
| - Si le gaz provient d'une bouteille, celle-ci peut être vide. | - Remplacez la bouteille par une pleine. | |
| ...s'il y a une odeur à gaz dans la cuisine? | - Un robinet est ouvert. | - Vérifiez ce fait. |
| - Possible fuite au raccord de la bouteille. | - Vérifiez que le raccord est correct. | |
| ...si les sécurités des différents brûleurs ne fonctionnement pas? | - Vous n'avez pas maintainu enforcé suffisamment longtemps le bouton. | - Une fois le brûleur allumé, appuyez sur le bouton pendant quelques secondes supplémentaires. |
| - Les rainures de sortie de gaz des brûleurs sont sales. | - Nettoyez les rainures de sortie de gaz des brûleurs. |
Si vous devez appeler notre Service Technique, veuilles indiquer :
| E-NR | FD |
Ces indications figurent sur la plaque signalétique de votre apparéil. Cette plaque est située sur la partie inférieure de votre table de cuisson.
Conditions de garantie
Les conditions de garantie applicables à cet apparéil sont établies par la représentation de notre entreprise dans le pays où l'achat a été effectué.
Si vous le souhaitez, le vendeur à qui vous avez acheté l'appareil sera à tout moment disposé à vous fournir des renseignement à ce sujet. Dans tous les cas, pour profiter de la garantie, il faudraprésenter le ticket d'achat. Tout droit de modification réservé.
TABLEAU 1 CHARACTERISTIQUES DES BRULEURS
| Le brûleur doit être utilisé avec les gaz indiques sur la plaque signalétique. | TYPE DE GAZ | G-30 BUTANE | G-31 PROPANE | G-20 NATUREL | G-25 NATUREL | ||
| Pression d'utilisation | mbar | 29 | 37 | 20 | 25 | ||
| Brûleur rapide | Marque d'injecteur | 85 | 85 | 115 | 128 | ||
| Consommation (Hs) | Nominal Résultat | kW | 3≤ 0,6 | 3≤ 0,6 | 3≤ 0,5 | 3≤ 0,5 | |
| Débit 15° C1,013 mbar | m3/hg/h | -218 | -214 | 0,286- | 0,333- | ||
| Brûleur semi-rapide | Marque d'injecteur | 67 | 67 | 100 | 98 | ||
| Consommation (Hs) | Nominal Résultat | kW | 1,75≤ 0,35 | 1,75≤ 0,35 | 1,75≤ 0,29 | 1,75≤ 0,29 | |
| Débit 15° C1,013 mbar | m3/hg/h | 127 | -125 | 0,167- | 0,194- | ||
| Brûleurauxiliaire | Marque d'injecteur | 50 | 50 | 72 | 72 | ||
| Consommation (Hs) | Nominal Résultat | kW | 1≤ 0,33 | 1≤ 0,33 | 1≤ 0,33 | 1≤ 0,33 | |
| Débit 15° C1,013 mbar | m3/hg/h | 73 | 71 | 0,095- | 0,111- | ||
| Brûleur à triple flamme | Marque d'injecteur | 97 | 97 | 135 | 142 | ||
| Consommation (Hs) | Nominal Résultat | kW | 3,6≤ 1,26 | 3,6≤1,26 | 3,6≤1,26 | 3,6≤1,26 | |
| Débit 15° C1,013 mbar | m3/hg/h | 261 | 257 | -0,343- | 0,399- | ||
Instructions d'assemblage
Aconserver
Instructions pour l'installateur
Toutes les opérations concernant l'installation, le réglage et l'adaptation à un autre type de gaz doivent être réalisées par un personnel agréé de notre Service Technique respectant les réglementations en vigueur et les dispositions des comptagnes de gaz.
IMPORTANT: Avant toute action, couper l'alimentation de gaz et électricque de l'appareil.
Avant de connecter l'appareil à l'installation, il faut vérifier qu'il s'adapte au type de gaz qui l'alimentera. Nos tables de cuisson sont préparées en usine pour fonctionner avec le type de gaz indiqué sur la plaque signalétique.
Il est indispensable que le lieu ou va être installé l'appareil dispose de l'aération reglementaire. A cet effet, il est nécessaire que les gaz de la combustion soient evacués vers l'extérieur.
Révisez les dimensions de la table de cuisson ainsi que les dimensions de l'ouverture à réaliser sur le meuble.
Les panneaux se trouvant sur la surface de travail, à proximé de la table de cuisson, doivent être faits dans un matériel non inflammable. Autant les revêtements stratifiés que la colle qui les fixe doivent être résistant à la chaleur pour éviter des déterriorations.
Les cables electriques ne doivent pas se couver au contact des zones de chaleur.
Le cable d'alimentation doit etre fixe au meuble pour eviter detre en contact avec des parties chaudes de la cuisineire ou de la table de cuisson.
Les apparèils ayant un composant électricque doivent être connectés, obligatoirement, à la terre. Cet apparèil doit être installé conformément à la réglementation en vigueur et uniquement dans un lieu bien aéré. Lisez les instructions avant de procéder à son installation et à son utilisation.
Si les dispositions sur ce sujet ne sont pas respectées, les responsabilités seront de l'instantiateur, le fabricant étant entierement dégagé de celles-ci.
Installation de la table de cuisson dans le meuble
Il est possible d'inverter la table de cuisson dans le meuble, selon la norme pour apparciels à gaz. EN 30-1 Classe 3 et selon la norme EN 60.335-2-6 pour electroménagers classés sous le type « X ». Cela signifie que l'appareil doit être éloigné des parois laterales.
Mesures de l'encastrement
1-Ecarts minimum (mm).Effectuez une decoupe des dimensions nécessaires sur la table de travail. Fig. 1.
Si la cuisine n'est pas montée sous la table de cuisson, il est recommendé de placer un séparateur empêchant l'accès à la partie inférieure de la table de cuisson.
Pour l'installation sur un four, vérifie les dimensions selon notre manuel d'assemblage.
Centrez la table de cuisson dans sa cavite aveugle d'encastrement dans le meuble.
2- Les fibres en bois utilisées pour la confection des plans de travail, en entrant au contact de l'humidité, gonfient assezrapidement. C'estpourquoi il est conseilé de vernir avec une colle spéciale les surfaces de découpe, afin de les protégger de la vapeur ou de l'eau condensée qui pourrait se déposer sous la table de travail du meuble de cuisine.
Selon le modele,les agrafes et le joint d'etanchete (bord inferieur de la table de cuisson) peuvent etre fabriqués d'usine;si c'estle cas, ilne faut jamais les retirer.Le joint garantit l'etanchete de toute la surface de travail et evite les infiltrations.
Si le joint n'est pas monté en usine, retirez les grilles, les couvercles des brûleurs et les diffuseurs de votre table de cuisson et placezla en position inverse, Fig. 2, placez le joint autoadhésif fourni avec l'appareil, sur le bord inférieur de la table de cuisson, Fig. 3, retirez les agrafes de la poche des accessoires jointe et placezles sur les perforations laterales préparées à cet effet Fig.4.
3 - Appuyez simultanément sur les extrémites de façon à ce que la plaque de cuisson repose sur tout son périmètre, Fig. 5.
Si son demontage s'avere nécessaire, il suffira de pousser du bas vers le haut.
4 - L'extrémité du collecteur d'entrée de la table de cuisson à gaz est dotée d'un coude d^1/2 . Fig. 6. Ce coude permet :
La connexion à un tube flexible métallique. Dans ce cas, il faut éviter que le contact de ce tuyau avec des parois mobiles de l'unité d'encastrement (par exemple un tiroir) et le passage à travers des espaces pulsistant s'obstruer.
Ne déplacez ni ne tournez le coude de sa position d'usine,quel que soit le raccordement.
Pour utiliser cet appeareil en France, il faut placer le coude contenu dans la poche des accessoires, Fig. 6a, sans oublier d'intercaler le joint.
Si pour quelles raison que ce soit, le coude est tourné, il faudra garantir l'etanchéité de cette zone. Assurez-vous de l'etanchéité de tous les raccordements réalisés. Le fabricant décline toute responsabilité deuite si le coude est déplace ou tourné, ainsi que des connexions réalisées par l'installateur.
5 - Il faut vérifier sur la plaque signalétique des caractéristiques : le voltage et la puissance totale. L'appareil devra être raccordé à la terre.
Il faut vous assurer que le raccordement a eté effectué conformément aux dispositions légales du pays. Respectez toutes les dispositions de l'entreprise locale fournissant l'électricité.
Pour respecter les dispositions habituelles de sécurité, l'installateur doit prévoir un élément de coupure avec tous les pôles avec une ouverture de contact d'au moins 3 mm. Cecin'est pas nécessaire si le raccordement est réalisé au moyen d'une fiche male, si celle-ci est accessible pour l'utilisateur.
Les apparèils munis d'une broche ne peuvent être raccordés qu'à des boitiers avec prise de terre dûment installée.
L'appareil est de type « Y», ce qui signifie que le cable d'entrée NE PEUT PAS ETRE CHANGE PAR L'UTILISATEUR, il ne peut l'être que par le service technique de la marque. La section et le type de cable doivent être respectés.
Ne manipulez pas l'intérieur de l'appareil. Le cas échéant, appelez notre service après.
vente.
Les tables de cuisson sont fournies avec un cable d'alimentation avec ou sans broche de fiche maje.
TYPES DE CABLES :
Câble d'alimentation :
Table de cuisson électrique :
Tout gaz
Plaque électric 1 kW
Plaque électric 1,5 kW
3 × 0.5 ~mm^2
3 × 0.75 ~mm^2
3 × 1 ~mm^2
Changement du type de gaz
Toutes les opérations concernant l'installation, le réglage et l'adaptation à un autre type de gaz doivent être réalisées par un personnel agréé de notre Service Technique respectant les réglementations en vigueur et les dispositions des comptagnes de gaz.
IMPORTANT: Avant toute action, couper l'alimentation de gaz et électrique de l'appareil.
Avant de connecter l'appareil à l'installation, il faut vérifier qu'il s'adapte au type de gaz qui l'alimentera. Nos tables de cuisson sont préparées en usine pour fonctionner avec le type de gaz indiqué sur la plaque signalétique.
Dans la mesure permise para la réglementation en vigueur de votre pays (voir plaque signalétique), cette table de cissson peut être adaptée pour fonctionner avec d'autres gaz. A cet effet, il faut réaliser les opérations suivantes :
A) Changement des injecteurs des brûleurs de la table de cuisson.
1 - Retirez les grilles, les clapets et le corps de brûleur.
2 - Changez les injecteurs en utilisant une clé fermée de 7 mm et assurez-vous de les serrer à fond pour garantir l'étanchéité. Fig. 7. Il ne faut réaliser aucun réglage de l'air primaire dans ces brûleurs.
B) Réglage de la consommation réduite des robinets des brûleurs de la table de cuisson.
1 - Placez les robinets sur la position minimum.
2 - Retirez les commandes des robinets. Fig. 8.
3-Demontez le lèchefrite. Pour cela, vous nevez retirer les vis placees à cotoé de chaque brûleur. Fig 9.
Soulevez lentement le lèchefrite en faisant particulièrement attention aux câbles. Fig. 10 a.
Retirez la plaque de protection qui se trovou sous les robinets. Fig. 10 b.
Placez les diffuseurs et les couvercles sur les niches correspondantes.
Vérifie qu'aucun cable ou élément fait une interférence avec la flamme.
4 - Regulation de la vis by-pass.
- Pour Gaz Propane et Butane, la vis doit être serrée à fond.
Pour Gaz de Ville, opérez sur la vis (toumez vers la gauche) jusqu'à obtenir la sortie de gaz correcte du brûleur, de sorte qu'en passant le brûleur de la position maximum à minimum, il ne s'éteigne pas ni génére un retour de flamme. Fig. 10. c
5 - Il est important que tous les anneaux soient placeés pour pouvoir assurer l'étanchéité électrique, contre les versements de liquides de la table de cuisson.
Placez la plaque de protection sur les robinets en couvrant les interrupteurs d'allumage.
Retirrez les diffuseurs et les couvercles.
Vérifie que les joints du brûleur sont correctement placés.
Placez le lèchefrite en faisant attention de n'écraser aucun cable.
Fixez le lèchefrite au moyen de ses vis correspondantes.
Placez les brûleurs et les grilles sur leurs emplacements respectifs.
6 - Replace les boutons sur les robinets.
Ne démontez jamais l'axe du robinet : En cas de panne, remplacez le robinet entier.
C) Placez l'étiquette qui indique le gaz auquel on a adapté l'appareil à un endroit proche de la plaque signalétique.
