MODE D'EMPLOI RF9 LPG ROSIERES
Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée (jusqu'à 100 °C) et d'une épaisseur comprise entre 25 et 45 cm.
Les dimensions d'encastrement sont indiquées sur le schéma 1. Si la table est installée entre deux meubles de cuisine, la distance entre la table et les meubles doit être au moins de 15 cm ; tandis que la distance entre la table et le mur du fond doit être au moins de 5,5 cm (schéma 2).
La distance entre la table et tout autre appareil ou meuble situé au-dessus (par exemple une hotte) doit être au moins de 70 cm.
Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximité d'une zone normalement accessible lors de manipulations et/ou de rangements, placer une cloison (bois ou similaire) pour éviter tous risques de brûlure ou de détérioration (schéma 3).
Un joint étanche est fourni avec la plaque de cuisson.
Attention : il est interdit d'installer une table au-dessus d'un four.
1.2. CARACTÉRISTIQUES REQUISES
Un appareil de cuisson alimenté par le gaz produit de la chaleur et de l'humidité à l'endroit où il est installé. Pour cette raison, veuillez assurer la bonne ventilation de la pièce en gardant des courants d'air ou en installant une hotte.
Une utilisation intensive et prolongée de l'appareil peut requérir une ventilation plus importante, telle que l'ouverture d'une fenêtre ou une puissance d'aspiration plus intense de la VMC si vous en êtes équipés.
S'il n'est pas possible d'installer une hotte, une VMC devrait être installée sur un mur donnant sur l'extérieur ou sur une fenêtre.
La VMC devrait être en mesure d'apporter un changement complet de l'air de la cuisine 3 à 5 fois par heure. L'installateur doit installer la VMC conformément aux règles en vigueur dans le pays d'installation.
2.1. RACCORDEMENT ÉLECTRIQUE
"L'installation recevant l'appareil cité en référence doit être conforme à la norme en vigueur dans le pays d'installation". Le constructeur décline toute responsabilité en cas de non-respect de cette disposition.
Vérifier les données sur la plaque signalétique, située à l'extérieur de l'unité, pour assurer que l'alimentation et le voltage conviennent.
Avant le branchement, vérifier le système de mise à la terre.
Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pourraient survenir à l'utilisation d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.
Si une prise n'est pas déjà fournie, installer une prise appropriée pour la charge indiquée sur la plaque signalétique.
La prise devrait toujours être accessible.

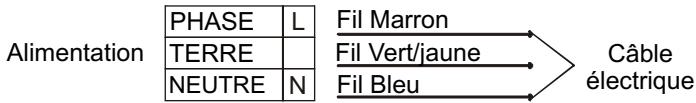

Le fil de terre est de couleur jaune / vert.
Lorsque la table de cuisson est reliée directement à l'approvisionnement en électricité, un disjoncteur doit être installé. Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien qualifié afin d'éviter tout risque potentiel.
Lors du remplacement du câble, vous devez utiliser un câble de mêmes caractéristiques que l'original.
Le fil de terre (couleur vert et jaune) doit être au moins 10 mm plus long que les fils de phase et neutre.
2.2. RACCORDEMENT GAZ
L'appareil doit être installé et raccordé conformément aux règles en vigueur dans le pays d'installation. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
Tous les travaux d'installation doivent être effectués avec l'électricité déconnectée.
La plaque signalétique sur la plaque indique le type de gaz qui doit être utilisé. Le raccordement au réseau d'approvisionnement en gaz ou à la bouteille de gaz doit être effectué après avoir vérifié qu'il est réglementé pour le type de gaz avec lequel il sera distribué.
Utilisez uniquement des tuyaux, des rondelles et des joints d'étanchéité conformes aux normes en vigueur.
Pour certains modèles, un raccord conique est fourni pour l'installation de l'appareil, dans les pays où ce type de raccord est obligatoire ; sur le schéma 5, il est indiqué comment reconnaître les différents types de raccords (CY = cylindrique, CO = conique). Dans tous les cas, la partie cylindrique du raccord doit être connectée à la table.
Lorsque vous connectez la table de cuisson à l'alimentation du gaz via l'utilisation de tuyaux flexibles, veuillez faire en sorte que la distance maximale couverte par le tuyau ne dépasse pas 2 mètres.
Pour éviter tout dommage potentiel à la table de cuisson, veuillez effectuer l'installation suivant les indications du schéma 4.
1) Comme illustré dans le schéma, assembler les pièces en série : A : 1/2 adaptateur cylindrique mâle ; B : 1/2 obturation ; C : 1/2 adaptateur gaz femelle conique-cylindrique ou cylindrique-cylindrique. 2) Serrer les joints avec des clés à molette, pensez à placer les tuyaux en position. 3) Fixer le raccord C au réseau d'approvisionnement en gaz à l'aide d'un tuyau rigide ou en acier flexible.
IMPORTANT : effectuer une dernière vérification pour détecter les fuites sur les raccords de tuyauterie en utilisant une solution savonneuse. Ne jamais utiliser une flamme. Aussi, assurez-vous que le tuyau flexible ne peut pas entrer en contact avec une partie mobile du meuble de cuisine (par exemple un tiroir) et qu'il ne se trouve pas à un endroit où il pourrait être endommagé.
Attention : si vous sentez des émanations de gaz en provenance de l'appareil, coupez immédiatement l'alimentation en gaz et appelez directement une personne qualifiée. Ne cherchez pas une fuite à l'aide d'une flamme.
3. UTILISATION DE LA TABLE
Cet appareil ne doit être utilisé que pour les fins pour lesquelles il est destiné : la cuisson domestique. Toute autre utilisation sera considérée comme abusive et peut donc être dangereuse. Le fabricant ne sera pas responsable de tout dommage ou perte découlant d'une utilisation abusive.
Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles n'aient été formées et encadrées concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
3.1. UTILISATION DES BRÛLEURS GAZ

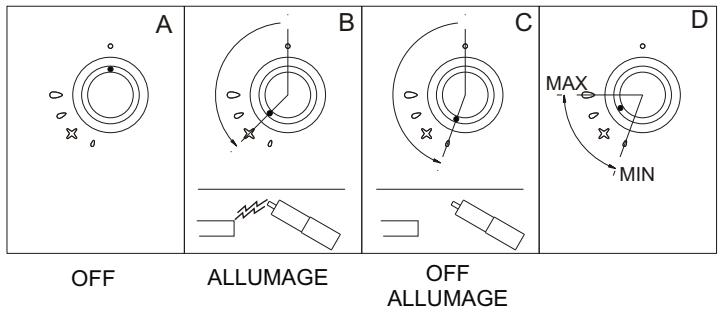

Pour l'allumage, pousser et tourner le bouton vers le symbole d'allumage.
Si les brûleurs n'ont pas été utilisés depuis plusieurs jours, attendre quelques secondes avant d'allumer le brûleur, ceci permettra à l'air éventuellement présent dans les tuyaux de s'échapper.
Le système d'allumage va commencer à générer des étincelles. Quand la flamme s'allume, maintenir le bouton enfoncé pendant 5 ou 6 secondes, puis tourner le bouton à la position minimale pour éteindre le système d'allumage, ensuite régler la puissance de la flamme. Figure 7
Schéma 7
Si le brûleur ne s'enflamme pas dans les 3 secondes, ou est accidentellement éteint, tourner le bouton vers la position 0, attendre une minute, et répéter l'opération.
ATTENTION :
Avant d'allumer la table gaz, veillez à ce que les brûleurs et les chapeaux de brûleur soient correctement placés dans leur position.
CONSEIL
Pour de meilleurs résultats, la taille des casseroles à fond plat doit correspondre à la taille des brûleurs comme suit :
Tableau A : 75 cm, 4 feux
| Type de brûleurs | Ø casserole (cm) |
| A | Brûleur auxiliaire | 8 - 18 |
| R front | Brûleur rapide | 18 - 26 |
| R back | Brûleur rapide | 18 - 22 |
| UR | Brûleur ultra rapide | 18 - 22 |
90 cm, 3 feux
| Type de brûleurs | Ø casserole (cm) |
| A | Brûleur auxiliaire | 8 - 18 |
| R | Brûleur rapide | 18 - 26 |
| UR | Brûleur ultra rapide | 18 - 26 |

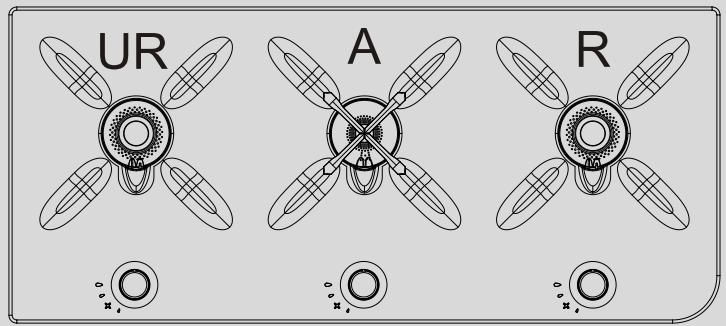

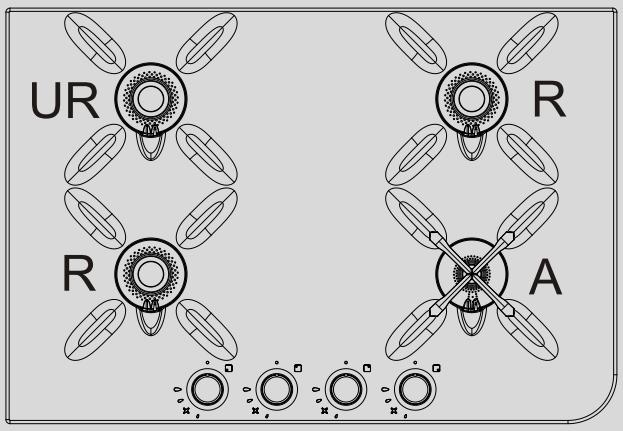

Pour la disposition des brûleurs, voir page 34.
Ne pas utiliser de poêle ou de casserole plus grandes que les dimensions maximales du produit.
Pour les petites casseroles/poêles, le brûleur à gaz doit être réglé de telle manière que la flamme ne chevauche pas le fond de la casserole. Les récipients à fond concave ou convexe ne doivent pas être utilisés.
ATTENTION : Si un brûleur est accidentellement éteint, tournez le bouton vers la position fermée et ne tentez pas de le rallumer pendant au moins 1 minute.
Si au fil des années les robinets de gaz deviennent raides, il est nécessaire de les lubrifier.
Cette opération doit être effectuée uniquement par un technicien agréé.
4. MAINTENANCE ET ENTRETIEN
Avant de nettoyer la table de cuisson, assurez-vous que cet appareil est refroidi. Retirez la fiche de la prise ou (s'il est connecté directement), coupez l'alimentation électrique.
Ne jamais utiliser d'éponges à récurer, d'objets tranchants, de produits abrasifs, de détergents corrosifs, d'agents de blanchiment ou d'acides. Évitez les substances acides ou alcalines (citron, jus, vinaigre, etc.) sur l'émail ou l'acier.
Les brûleurs peuvent être nettoyés au lave-vaisselle et la plaque avec de l'eau savonneuse.
ATTENTION - Ne pas utiliser de nettoyeurs à vapeur pour nettoyer les plaques de cuisson.

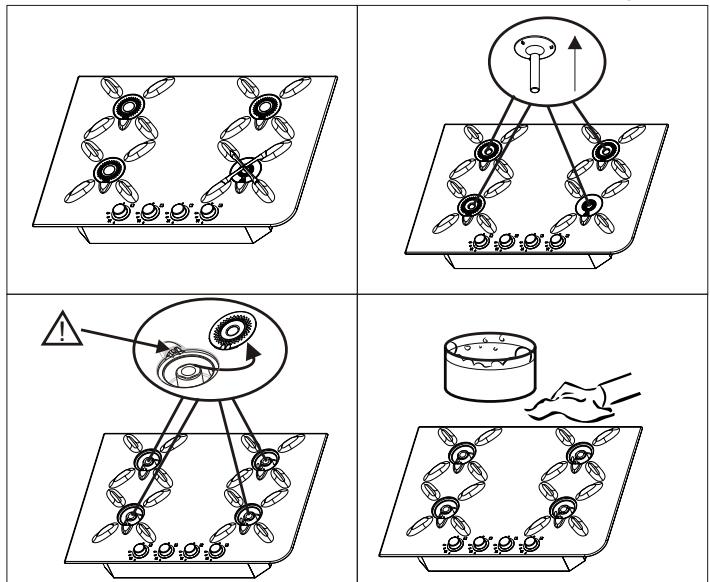

Il est important que les brûleurs soient replacés correctement à leur position.
Figure 8
5. ASSISTANCE TECHNIQUE
Avant d'appeler le Service d'Assistance Technique, vérifier les points suivants :
- La prise est bien insérée ; - L'approvisionnement en gaz n'est pas défectueux.
Si la panne ne peut être identifiée :
Éteignez l'appareil (ne pas l'utiliser) et appelez le Service d'Assistance Technique.
6. PROTECTION DE L'ENVIRONNEMENT
Cet appareil est commercialisé en accord avec la directive européenne 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE).
En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et la santé publique qui pourraient être causées par une mise au rebut inappropriée de ce produit.
Le symbole sur ce produit indique qu'il ne doit pas être traité comme un déchet ménager. Il doit être rapporté jusqu'à un point de recyclage des déchets électriques et électroniques.
La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.
Pour plus d'informations au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie,
votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.
Cet équipement, dans les parties destinées à entrer en contact avec les aliments, est conforme aux normes fixées par les directives CEE 89/109.
L'appareil est conforme aux directives européennes 73/23/CEE et 89/336/CEE, remplacées par 2006/95/CE et 2004/108/CE, et leurs modifications ultérieures.
Le constructeur décline toute responsabilité concernant d'éventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenues dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer de préjudices aux caractéristiques de fonctionnement et de sécurité des appareils.
Tableau B
| TABLES DE CUISSON |
| Foyers | 75 | 90 |
| 4 gazUR / R / R / A | 3 gazUR / R / A |
| Modèle | FLAT75 | FALT90 |
| Sécurité gaz par thermocouple | YES | YES |
| Brûleur auxiliaire (A Ø 85 mm) | 1 | 1 |
| Brûleur rapide (R Ø 85 mm) | 2 | 1 |
| Brûleur ultra rapide (UR Ø 85 mm) | 1 | 1 |
| Type de gaz installé / Puisance : |
| Puisance totale | 9.10 kW | 6.60 kW |
| G 20/20 mbar (Gaz de naturel : Méthane) | 867L/h | 629 L/h |
| Classe d'installation | 3 | 3 |
| Voltage / Frequency V / Hz | 220-240 V / 50 Hz | 220-240 V / 50 Hz |
| Puisance électrique | 15 W | 8 W |
| Allumage électronique intégré | QUI | QUI |
| Dimensions appeareil (LxP) mm | 750 x 510 | 900 x 400 |
Cet appareil a été conçu uniquement pour un usage domestique.
75
90
TYPE DE GAZ PLAT
L = Réglage de l'air / Regolazione dell'aria / Régulation de l'air / Luftregulierung / Peruínpobáne Bozduxa / Regulace vzduchu / Regulación de aire / Regulação do ar / Hava Yönetimi
Figure 9
12E DE, LU, PL
| Gasart / Rodzaj gazu | G20 |
| Gasdruck / Cijsnienie gazu | 20 mbar |
| P (kW) | | ← L mm |
| Max (kW) | Min (kW) | 75 | 90 |
| A | 1,10 | 0,40 | 80 | 3 | 2 |
| R | 2,50 | 0,65 | 119 | 5 | 4 |
| UR | 3,00 | 0,65 | 126 | 4 | 4 |
12E+ FR, BE
| Tipo di gas/Gas type/Gassoort/Gasart/Type de gaz/ Tipo de gás/Túttóç αερiou/Gaz type | G20 / 25 |
| Pressione gas/Gas pressure/Pression gaz/Gasdruck/Presion gas/Πεση του αερiou/Pressão gás/Tlak gasa/Tlak plina/Cisnienie gazu/Gáz nyomása | 20 / 25mbar |
| P (kW) | | < Lmm>75 | 90 |
| Max (kW) | Min (kW) |
| A | 1,10 | 0,40 | 80 | 3 | 2 |
| R | 2,50 | 0,65 | 119 | 5 | 4 |
| UR | 3,00 | 0,65 | 126 | 4 | 4 |
12H
FI, NO, SE, DK, EE, LT, LV, BG, RO, TR, CZ, SK, SI, HR, GR, PT, CH, IT, IE, GB, ES, CY, RU
| Tipo di gas/Gas type/Gassoort/Gasart/Type de gaz
Tipo de gás/TúTóC αεpiou/Gaz type/Gaz Típi/Tín r3a | G20 |
| Pressione gas/Gas pressure/Pression gaz/Gasdruck/Presion gas/Πεση του αεpiou/Pressão gás/Tlak plina/Cijsnienie gazu/Gáz nyomása/Gaz Basínci/Давлиения r3a | 20 mbar |
| P (kW) | | L mm |
| Max (kW) | Min (kW) | 75 | 90 |
| A | 1,10 | 0,40 | 80 | 3 | 2 |
| R | 2,50 | 0,65 | 119 | 5 | 4 |
| UR | 3,00 | 0,65 | 126 | 4 | 4 |
FR
Le constructeur décline toute responsabilité concernant d'éventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenues dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causer de préjudices aux caractéristiques de fonctionnement et de sécurité des appareils.
GB-IE
