Type de produit	Plaque de cuisson à induction encastrable
Marque	Electrolux
Modèle	HH6540FOK
Nombre de zones de cuisson	4 (induction)
Alimentation électrique	220-240 V, 50-60 Hz, 7,4 kW
Catégorie	Plaque de cuisson
Fonctions principales	Booster, Démarrage automatique, STOP+GO, Minuteur, Touches verrouillage, Dispositif sécurité enfants, Gestionnaire de puissance, Arrêt automatique, OptiHeat Control (voyant chaleur résiduelle à 3 niveaux)
Affichage	Bandeau de commande tactile avec indicateurs de niveau de cuisson (0-14), affichage minuteur
Minuteur	Minuteur dégressif (99 min max), CountUp Timer (progressif), Minuterie indépendante
Diamètres des zones de cuisson	Avant gauche: 21,0 cm ; Arrière gauche: 18,0 cm ; Avant droite: 14,5 cm ; Arrière droite: 18,0 cm
Puissance des zones (max/Booster)	Avant gauche: 2300 W / 3700 W ; Arrière gauche: 1800 W / 2800 W ; Avant droite: 1400 W / 2500 W ; Arrière droite: 1800 W / 2800 W
Sécurité	Verrouillage des touches, Dispositif sécurité enfants, Arrêt automatique, Détection de récipient, Protection contre la surchauffe, Voyant de chaleur résiduelle
Matériaux de la surface	Vitrocéramique
Nettoyage et entretien	Nettoyer après chaque usage avec un chiffon doux humide et un détergent neutre. Utiliser un racloir spécial pour résidus tenaces (sucre, plastique fondu).
Pièces détachées et réparabilité	Pièces d'origine disponibles via service après-vente agréé. Réparation par professionnel qualifié.
Informations générales	Consommation énergétique: 173,3 Wh/kg (selon EN 60350-2). Fabriqué en Allemagne.
Dimensions (L x P x H)	Non spécifié dans la notice ; dimensions standard pour 4 zones encastrables.

FOIRE AUX QUESTIONS - HH6540FOK ELECTROLUX

Comment allumer et éteindre la table de cuisson ?

Appuyez sur la touche sensitive MARCHE/ARRÊT (①) pendant 1 seconde pour allumer ou éteindre la table.

Comment verrouiller le bandeau de commande pendant la cuisson ?

Appuyez sur la touche ① (Touches verrouil.) après avoir réglé le niveau de cuisson. Le symbole L s'affiche. Pour déverrouiller, appuyez sur +.

Que signifie le symbole F qui s'affiche sur une zone de cuisson ?

Le symbole F indique que le récipient est inapproprié (non compatible induction), trop petit, ou absent. Utilisez un récipient adapté avec un fond plat et ferromagnétique.

Comment utiliser le minuteur dégressif ?

Sélectionnez la zone de cuisson en appuyant plusieurs fois sur ① jusqu'à ce que l'indicateur clignote. Appuyez sur + du minuteur pour régler la durée (00-99 minutes). Le décompte commence automatiquement.

Pourquoi la table de cuisson s'éteint-elle automatiquement ?

La fonction Arrêt automatique se déclenche si aucune zone n'est utilisée après allumage, si un objet reste sur le bandeau plus de 10 secondes, si un récipient chauffe à vide, ou si le niveau de cuisson n'est pas modifié pendant une durée définie (voir tableau).

Quels ustensiles utiliser sur une plaque à induction ?

Utilisez des récipients en fonte, acier, acier émaillé, acier inoxydable avec fond multicouche. Évitez l'aluminium, le cuivre, le verre ou la céramique. Le fond doit être plat et attirer un aimant.

Que faire en cas d'affichage d'un code d'erreur (E + chiffre) ?

Débranchez la table de cuisson de l'alimentation électrique pendant quelques minutes, puis rebranchez-la. Si l'erreur persiste, contactez le service après-vente agréé en indiquant le code et le numéro de série.

Comment nettoyer la table de cuisson vitrocéramique ?

Nettoyez après chaque utilisation avec un chiffon doux humide et un détergent neutre. Pour les résidus tenaces (sucre, plastique), utilisez un racloir spécial incliné à 30°.

Comment activer la fonction Booster ?

Appuyez sur la touche P de la zone de cuisson souhaitée. Le symbole P s'allume. La fonction augmente la puissance pendant une durée limitée (10 min pour les grandes zones, 4 min pour la petite).

Comment désactiver les signaux sonores (bip) ?

Éteignez la table, puis appuyez sur ① pendant 3 secondes. L'affichage s'allume puis s'éteint. Appuyez à nouveau sur ① pendant 3 secondes. Utilisez la touche + du minuteur pour sélectionner b0 (son désactivé) ou b1 (son activé).

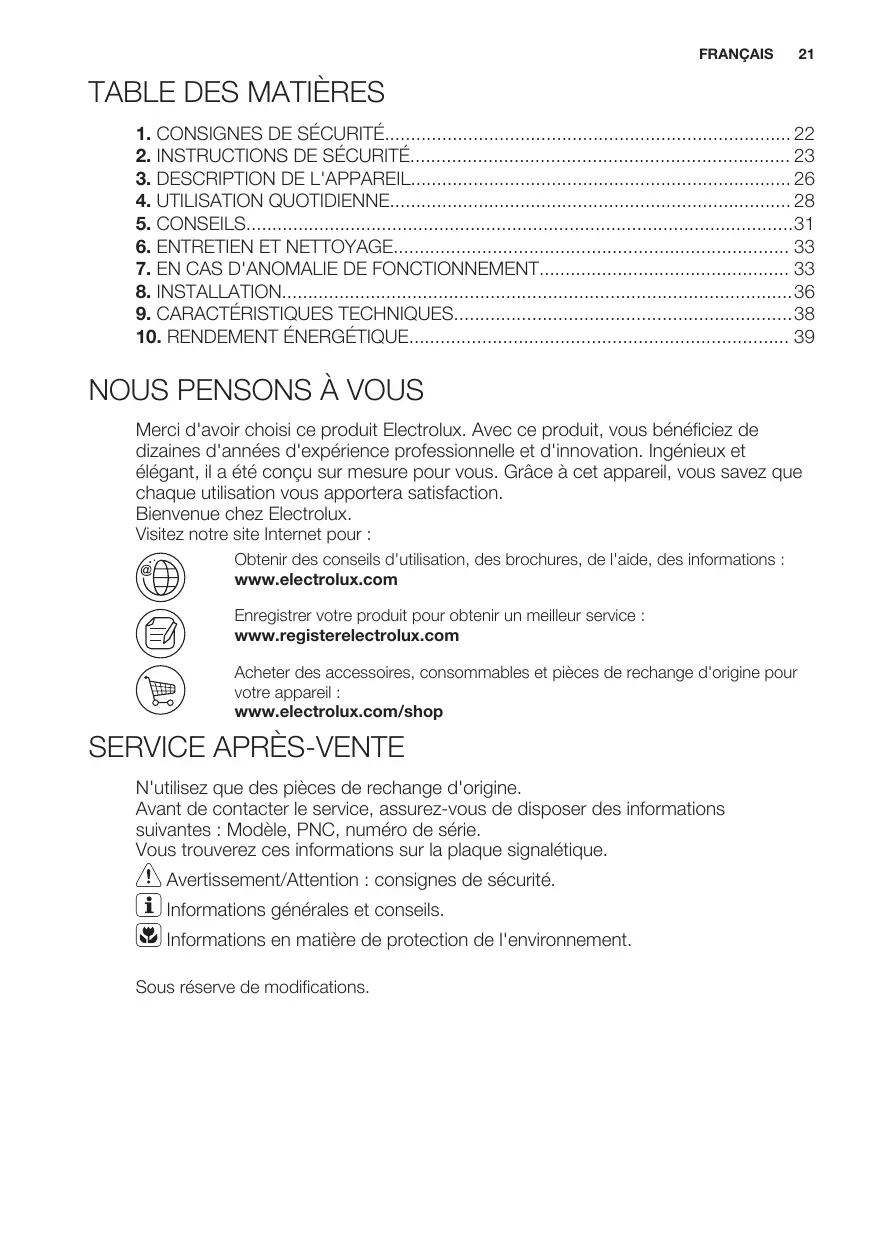

MODE D'EMPLOI HH6540FOK ELECTROLUX

Merci d'avoir besoin ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été consu sur mesure pour vous. Grace à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service : www.registerelectrolux.com

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil : www.electrolux.com/shop

SERVICE APRES-VENTE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter le service, assurez-vous de dispose des informations suivantes : Modèle, PNC, numéro de série.

Voutrouverez ces informations sur la plaque signalétique.

Avertissement/Attention : consignes de sécurité.

Informations généales et conseils.

Informations en matière de protection de l'environnement.

Sous réserve de modifications.

1. CONSIGNES DE SECURITÉ

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laisseriez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Le nettoyage et l'entretien par l'usage ne doit pas être effectuels par des enfants sans surveillance.
• Les enfants de moins de 3 ans, sans surveillance, doivent être tenus à l'écart de l'appareil.

1.2 Sécurité générale

• L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touche pas les résistances.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• N'essayez jamais d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Àpresutilisation,eteignez toutjus la zone de cuisson à l'aide de la manette de commande correspondante et ne vous fiez pas à la détction des recipients.
• Si la surface vitrocéramique est fissurée, éteignez l'appareil pour éviter tout risque d'électrocution.
• Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, un service de maintenance agrée ou un technicien qualifié afin d'éviter tout danger.

2. INSTRUCTIONS DE SECURITÉ

L'appareil doit'êtreinstallé unquivalent par unprofessionnel qualifié.

Retirez l'intégralité de l'emballage
- N'installez pas et ne branchez pas un apparéil endommagé.
- Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

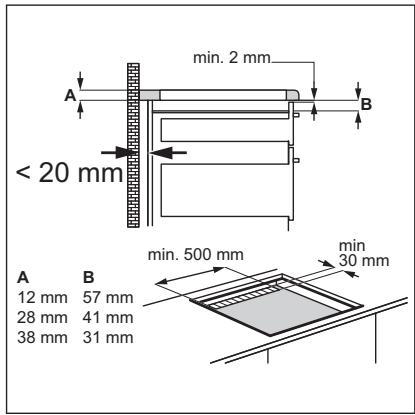

- Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.
- Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.
Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque des gonflements.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil pres d'une porte ou sous une fenêtre. Les recipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.
• Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

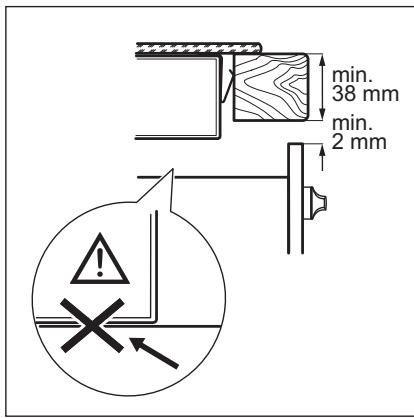

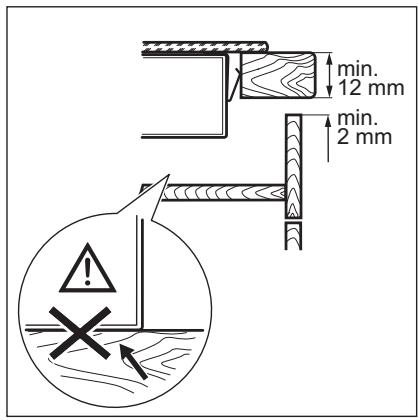

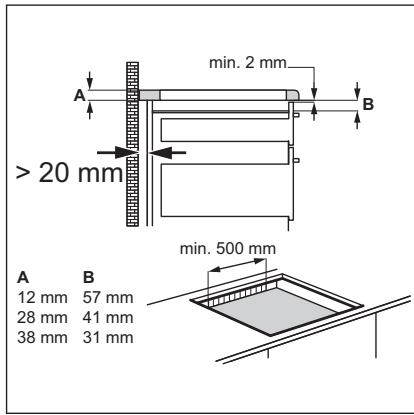

  Assurez-vous de laisser un espace de ventilation de 2 mm entre le plan de travail et l'avant de l'unité qui se trouve dessous. La garantie ne couvre pas les dommages causés par l'absence d'un espace de ventilation ajustat.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
L'appareil doit être relié à la terre.
- Avant toute intervention, assurez-vous que l'appareil est débranché.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
Assurez-vous que l'appareil est bien installé. Un cable d'alimentation l'âche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes.
Utilisez le cable d'alimentation électrique approprié.
- Ne laisses pas le cable d'alimentation s'emmêler.
Assurez-vous qu'une protection antiélectrocution est installée.
Utilisez un collier anti-traction sur le cable.
Assurez-vous que le cable d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
- N'utiliziez pas d'adaptateurs multiprises ni de rallonges.
Veillez à ne pas endommager la fiche secteur (si présente) ni le cable d'alimentation. Contactez notre centre de maintenance agréé ou un électricien pour remplaçer le cable d'alimentation s'il est endommagé.
- La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas'être enlevée sans outils.
- Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.

• Si la prise de courant est l'âche, ne branche pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.
• N'utilisez que des systèmes d'isolement appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliés du support), des disjoncteurs différentiels et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit partager une distance d'ouverture des contacts d'au moins 3 mm.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si prênts).
  Utilisez cet apparéil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet apparéil.
  Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laisses jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne vous fiez pas uniquement au détecteur de récipient.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.
• N'utilise jamais cet apparéil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
  N'utilissez jamais l'appareil comme plan de travail ou comme plan de stockage.
• Si la surface de l'appareil présente des fêlures, débranchez immédiatement l'appareil pour éviter tout risque d'électrocution.
• Les porteurs de pacemakers doivent rester à une distance minimale de

30 cm des zones de cuisson à induction lorsque l'appareil est en cours de fonctionnement.

Lorsque you versez un aliment dans de l'huile chaude, elle peut éclabousser.

AVERTISSEMENT!

Risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables.

Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.
  L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Ne laïsez pas de récipiens chauds sur le bandeau de commande.
• Ne laisses pas le contenu des recipients de cuisson s'évaporer complètement.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des recipients de cuisson vides ou sans aucun recipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil.
• N'utilise pas de recipients en fonte ou en aluminium, ni de recipients dont le

fond est endommagé et rugieux. Ils risqueraient de rayer le verre ou la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.
- Cet apparéil est exclusivement destiné à un usage culinaire. Ne l'utilise pas pour des usages autres que celui pour lequel il a été créé, à des fins de chauffage par exemple.

2.4 Entretien et nettoyage

Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
- Éteignez l'appareil et laisses- le refroidir avant de le nettoyer.
- Débranche l'appareil de l'alimentation électrique avant toute opération de maintenance.
- Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
- Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

2.5 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation et mettez-le au rebut.

2.6 Maintenance

Pour réparer l'appareil, contactez un service après-venture/agréé.
Utilisez exclusivement des pieces d'origine.

3. DESCRIPTION DE L'APPAREIL

3.1 Description de la table de cuisson

Zone de cuisson à induction
2 Panneau de commande

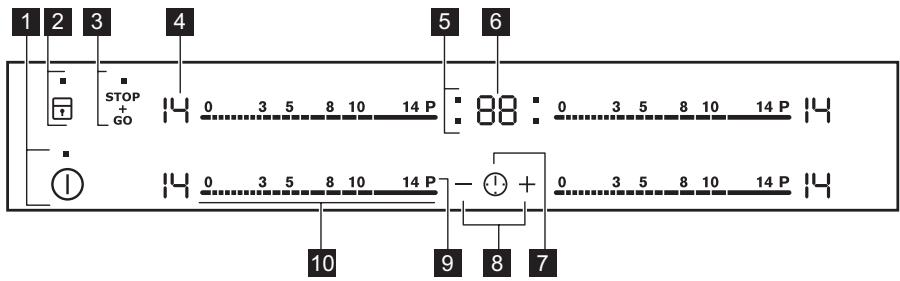

3.2 Description du bandeau de commande

Les touches sensitives permettent de faire fonctionner l'appareil. Les affichages, les voyants et les signaux sonores indiquent les fonctions activées.

	Touche sensi-tive	Fonction	Description
1	①	MARCHE/ARRÊT	Pour allumer et éteindre la table de cis-son.
2	①	Touches verrouil. / Dispo-sitif de sécurité enfants	Pour verrouiller ou déverrouiller le bandeau de commande.
3	STOP+GO	STOP+GO	Pour activer et désactiver la fonction.
4	-	Indicateur du niveau de cisssion	Pour indiquer le niveau de cisssion.
5	-	Voyants du minuteur des zones de cisssion	Pour indiquer la zone à laquelle se réfère la durée sélectionnée.
6	-	Affichage du minuteur	Pour indiquer la durée, en minutes.
	Tou- che sensi- tive	Fonction	Description
7	①	-	Pour désir la zone de cuisson.
8	+ / -	-	Pour augmenter ou diminuer la durée.
9	P	Fonction Booster	Pour activer et désactiver la fonction.
10	-	Bandeau de sélection	Pour sélectionner un niveau de cuisson.

3.3 Indicateurs de niveau de cuisson

Affichage	Description
Ø	La zone de cuisson est désactivée.
I - H	La zone de cuisson est activée.
U	La fonction STOP+GO est activée.
R	La fonction Démarrage automatique de la cuisson est activée.
P	Fonction Booster est activée.
E + chiffre	Une anomalie de fonctionnement s'est produit.
E / E / Ø	OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux) : continuer la cuisson / maintain au chaud / chaleur résiduelle.
L	La fonction Touches verrouil. /Dispositif de sécurité enfants est activée.
F	Le récipient est inapproprié ou trop petit ou bien il n'y a pas de récipient sur la zone de cuisson.
-	La fonction Arrêt automatique est activée.

3.4 OptiHeat Control (Voyant de chaleur résiduelle à trois niveaux)

AVERTISSEMENT!

三 / 二 / 二 Il y a risque de brûlures par la chaleur résiduelle. Les voyants indiquent le niveau de chaleur résiduelle.

Les zones de cuisson à induction générent la chaleur nécessaire directement sur le fond des recipients de cuisson. La vitrocérample est chauffée par la chaleur des recipients.

4. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

4.1 Activation et désactivation

Appuyez sur ① pendant 1 seconde pour activer ou désactiver la table de cuisson.

4.2 Arrêt automatique

Cette fonction arrête la table de cuisson automatique si :

toutes les zones de cuisson sont désactivées,
- vous ne reglez pas le niveau de cuisson après avoir allumé la table de cuisson,
- vous avez renversé quelque chose ou place un objet sur le bandeau de commande pendant plus de 10 secondes (une casserole, un torchon, etc.). Un signal sonore retentit et la table de cuisson s'eteint. Retirez l'objet du bandeau de commande ou nettoyez celui-ci.
- la table de cuisson surchauffe (tout le liquide s'est évaporé du écipient). Laissez refroidir la zone de cuisson avant de réutiliser la table de cuisson.
- Vous utilise des recipients inadaptés. Le symbole F s'allume et la zone de cuisson se désactive automatiquement au bout de 2 minutes.
- Vous ne désactive pas la zone de cuisson ou ne modifie pas le niveau de cuisson. Au bout de quelques instants, - s'allume et la table de cuisson s'éteint.

La relation entre le niveau de cuisson et le salarié après lequel la table de cuisson s'estint.

Niveau decision	La table decision s'éteint aubout de :
□, 1 - 3	6 heures
4 - 7	5 heures
8 - 9	4 heures

Niveau de cui- son	La table de cui- son s'éteint au bout de :
10 - 14	1 heures et demie

4.3 Niveau de cuisson

Pour régler ou modifier le niveau de cuisson :

Appuyez sur le niveau de cuisson souhaité sur le bandeau de seLECTION, ou déplacez votre doigt sur le bandeau de selection jusqu'à atteindre le niveau de cuisson souhaïte.

4.4 Démarrage automatique de la cuisson

Cette fonction vous permet d'atteindre le niveau de cisson sélectionné en un temps plus court. Cette fonction active le niveau de cisson le plus élevé pendant un certain temps puis redescend au niveau sélectionné.

Pour activer la fonction, la zone de cuisson doit être froide

Pour activer la fonction pour une zone de cuisson: appuyez sur P

s'allume). Reglez immédiatement le niveau de cuisson souhaité. Au bout de 3 secondes, R s'allume.

Pour désactiver la fonction : modifiez le niveau de cuisson.

4.5 Fonction Booster

Cette fonction vous permet d'augmenter la puissance des zones de cuisson à induction. La fonction peut être activée pour la zone de cuisson à induction

uniquement pour une durée limitee.
Lorsque cette durée est ecoullee, la zone de cuisson a induction revient automatiqueau niveau de cuisson le plus elevé.

Reportez-vous au chapitre

心 Caracteristiques

techniques

Pour activer la fonction pour une zone de cuisson: appuyez sur P. s'allume.

Pour désactiver la fonction : modifiez le niveau de cuisson.

4.6 Minuteur

Minuteur degressif

Vou puevez utiliser cette fonction pour régler la durée de fonctionnement de la zone de cuisson, uniquement pour cette session.

Selectionnez d'abord la zone de cisson, puis reglez la fonction. Vous pouvez régler le niveau de cisson avant ou après avoir reglé la fonction.

Pour selectionner la zone de cuisson: appuyez sur ① à plusieurs reprises jusqu'à ce que l'indicateur de la zone de cuisson correspondante s'affiche.

Pour activer la fonction: appuyez sur la touche + du minuteur pour régler la durée (00 - 99 minutes). Lorsque le voyageant de la zone de cuisson commence à clignoter lentement, le décompte commence.

Pour voir le temps restant :

sLECTIONnez la zone de cuisson à l'aide de ① .Levoyant de la zone de cuisson clignoterapidement.L'affichageindique la durée restante.

Pour modifier la durée : selectionnez la zone de cuisson à l'aide de ① . Appuyez sur + ou - .

Pour désactiver la fonction :

sLECTIONnez la zone de cuisson avec ① et appuyez sur —. Le temps restant est décompté jusqu'à 00. Le voyant de la

zone de cuisson commence à clignoter rapidement.

Lorsque la durée s'est écoulée, un signal sonoretentit et 00 clignote. Lazone de cuisson sedésactive.

Pour arrêter le signal sonore : appuyez sur ①.

CountUp Timer (Minuteur progressif)

Cette fonction permet de vérifier la durée de fonctionnement de la zone de cuisson sélectionnée.

Pour selectionner la zone de cuisson: appuyez sur ① à plusieurs reprises jusqu'à ce que l'indicateur de la zone de cuisson correspondante s'affiche.

Pour activer la fonction: appuyez sur la touche du minuteur. UP s'allume. Lorsque levoyant de la zone de cuisson clignote lentement, le minuteur demarre. L'affichage indique, en alternance, UP et le nombre de minutes ecoulées.

Pour contrôler la durée de fonctionnement de la zone de cuisson sélectionnée : Sélectionnez la zone de

cuisson à l'aide de ① .Levoyant de la zone de cuisson clignote rapidement. L'affichage indique la durée de fonctionnement de la zone de cuisson.

Pour désactiver la fonction :

sLECTIONnez la zone de cuisson en appuyant sur ① et appuyez sur + ou —. Levoyant de la zone de cuisson commence à clignoterrapidement.

Minuterie

Vou puevez utiliser cette fonction comme Minuterie lorsque la table de cuisson est allumée mais que vous n'utilise pas les zones de cuisson (le niveau de cuisson indiqué est 0).

Pour activer la fonction : appuyez sur

①. Appuyez sur la touche + ou — du minuteur pour régler la durée. Lorsque la durée s'est écoulée, un signal sonore retentit et 00 clignote.

Pour arrêter le signal sonore : appuyez sur ①.

i Cette fonction est sans effet sur le fonctionnement des zones de cuisson.

4.7 STOP+GO

Cette fonction seLECTIONne le niveau de cuisson le plus bas pour toutes les zones de cuisson activées.

Lorsque la fonction est en cours, vous ne pouvez pas modifier le niveau de cuisson.

La fonction ne désactive pas les fonctions du minuteur.

Pour activer la fonction : appuyez sur STOP + . U s'allume.

Pour désactiver la fonction : appuyez sur . Le niveau de cuisson précédent s'allume.

4.8 Touches verrouil.

Vous pouvez verrouiller le bandeau de commande pendant que les zones de cuisson fonctionnent. Vous éviterez ainsi une modification accidentelle du réglage du niveau de cuisson.

Réglez d'abord le niveau de cuisson.

Pour activer la fonction : appuyez sur ①. ② s'affiche pendant 4 secondes.Le minuteur reste activé.

Pour désactiver la fonction : appuyez sur + . Le niveau de cuisson précédent s'allume.

Lorsque vous éteignez la table de cuisson, cette fonction est également désactivée.

4.9 Dispositif de sécurité enfants

Cette fonction permet d'eviter une utilisation involontaire de la table de cuisson.

Pour activer la fonction : allumez la table de cuisson en appuyant sur ① . Ne sélectionnez pas de réglage de niveau de

cuisson. Appuyez sur pendant 4 secondes. L s'allume. Eteignez la table de cuisson en appuyant sur ①.

Pour désactiver la fonction : allumez la table de cuisson en appuyant sur ① . Ne sélectionnez pas de réglage de niveau de cuisson. Appuyez surpendant 4 secondes. ⑦ s'allume. Éteignez la table de cuisson en appuyant sur ①

Pour désactiver la fonction le temps d'une cuisson: allumez la table de cuisson en appuyant sur ①. L s'allume. Appuyez sur pendant 4 secondes.

Réglez le niveau de cuisson dans les 10 secondes qui seront. Vous pouvez utiliser la table de cuisson. Lorsque vous éteignez la table de cuisson avec ① , la fonction est de nouveau activée.

4.10 OffSound Control (Désactivation et activation des signaux sonores)

Éteignez la table de cuisson. Appuyez sur ① pendant 3 secondes. L'affichages allume, puis s'éteint. Appuyez sur pendant 3 secondes ou s'allume. Appuyez sur la touche + du minuteur pour désir l'une des options suivantes :

• les signaux sonores sont désactivés
• [50] - les signaux sonores sont activés Pour confirmer le réglage, attendez que la table de cuisson s'éteigne automatiquement.
  Lorsque cette fonction est regléée sur b], l'appareil émet des signaux sonores uniquement lorsque :
• vous appuyez sur ①
• Minuterie se terminne
• Minuteur dégressif se termine
• vous posez un objet sur le bandeau de commande.

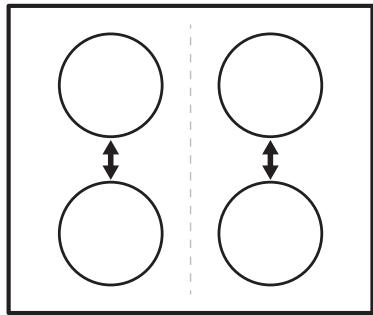

4.11 Fonction Gestionnaire de puissance

• Des zones de cuisson sont regroupées en fonction de l'emplacement et du nombre de phases de la table de cuisson. Reportez-vous à l'illustration.
• Chaque phase dispose d'une charge électriche maximale de 3700 W.
• La fonction répartit la puissance entre les zones de cuisson raccordées à la même phase.
  La fonction s'active lorsque la charge électrique totale des zones de cuisson raccordées à une phase simple dépasse 3700 W.

• La fonction diminue la puissance des autres zones de cuisson raccordées à la même phase.

• L'affichage du niveau de cuisson des zones à puissance réduite oscille entre deux niveaux.

5. CONSEILS

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Ustensiles de cuisson

Sur les zones de cuisson à induction, un champ electromagnetique puissant chauffe les recipients très rapidement.

Utilisez des recipients adaptés aux zones de cuisson à induction.

Matériaux des recipients

• adaptations : fonte, acier, acier émailé, acier inoxydable, fond multicouche (homologué par le fabricant).
• inadaptés : aluminium, cuivre, laiton, verre, céramique, porcelaine.

Les plats de cuisson convennent pour l'induction si :

• une petite quantité d'eau contenue dans un réseau chauffe dans un bref laps de temps sur une zone de cuisson régée sur le niveau de cuisson maximal.
• un aimant adhére au fond du écipient.

Le fond de l'ustensile de cuisson doit etre aussi plat etepadaisque possible.

Dimensions de l'ustensile

Les zones de cuisson à induction s'adaptent automatiquement au diamètre du fond du réseau utilisé, jusqu'à une certaine limite.

L'efficacité de la zone de cuisson est liée au diamètre du récipient. Un récipient plus petit que le diamètre minimal recommendé ne recoit qu'une petite partie de la puissance générae par la zone de cuisson.

Reportez-vous au chapitre « Caracteristiques techniques »

5.2 Bruits pendant le fonctionnement

Si vous entendez :

• un craquement : le recipient est composé de différents matériaux (conception « sandwich »).

• un sifflement : vous utilisez la zone de cuisson avec un niveau de puissance élevé et le recipient est composé de différents matériaux (conception « sandwich »).

• un bourdonnement : vous utilisez un niveau de puissance élevé.

• un cliquetis : des commutations électriques se produit.
• un sifflement, un bourdonnement : le ventilateur fonctionne.

Ces bruits sont normaux et n'indiquent pas une anomalie de la table de cuisson.

5.3 Öko Timer (Minuteur éco)

Pour réaliser des économies d'énergie, la zone de cuisson se désactive automatiquement avant le signal du minuteur. La différence de temps de fonctionnement dépend du niveau et de la durée de cuisson.

5.4 Examples de cuisson

Le rapport entre le niveau de cuisson et la consommation energetique de la zone de cuisson n'est pas linéaire. Lorsque vous augmentez le niveau de cuisson, l'augmentation energetique de la zone de cuisson n'est pas proportionnelle. Cela signifie que la zone de cuisson utilisée a un niveau de cuisson moyen utilise moins de la moitié de sa puissance.

Les valeurs figurant dans le tableau suivant sont fournies à titre indicatif.

Niveau de cuisson	Utilisation :	Durée (min)	Conseils
ü - 1	Conserver les alimentés cuits au chaud.	au be-soin	Placez un couvercle sur le ré-cipient.
1 - 3	Sauce hollandaise, faire fon-dre : beurre, chocolat, gelat-ine.	5 - 25	Mélangez de temps en temps.
1 - 3	Solidifier : omelettes, oeufs cocotte.	10 - 40	Couvrez pendant la cuisson.
3 - 5	Faire moins des plats à base de riz et de laitage, réchauffer des plats cuinisés.	25 - 50	Ajoutez au moins deux fois plus d'eau que de riz. Re-muez les plats à base de lait durant la cuisson.
5 - 7	Cuire à la vapeur des lé-gumes, du poisson et de la vi-ande.	20 - 45	Ajoutez quelques cuillerées de liquide.
7 - 9	Cuire des pommes de terre à la vapeur.	20 - 60	Utilisez max. ¼ l'eau pour 750 g de pommes de terre.
7 - 9	Cuire de grandes quantités d'aliments, des ragouuts et des soupes.	60 - 150	Ajoutez jusqu'à 3 litres de liq-uide, plus les ingrédients.
9 - 12	Faire revenir : escalopes, cor-dons bleus de veau, côte-lettres, rissolettes, saucisses, foie, roux, oeufs, crépes, beignets.	au be-soin	Retournez à la moitié du temps.
12 - 13	Cuisson à température élevé des pommes de terre risso-lés, filets, steaks.	5 - 15	Retournez à la moitié du temps.
14	Faire bouillir de l'eau, cuire des pâtes, griller de la viande (goulasch, bœuf braisé), cuire des frites.
P	Faire bouillir une grande quantité d'eau. La fonction Booster est ac-tivée.

6. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un plat de cuisson dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
  Utilisez un nettoyant spécifique adapté à la surface de la table de cuisson.
  Utilisez un racloir spécial pour la vente.

contenant du sucre. Sinon, la saleté pourrait endommager la table de cuisson. Tenez le racloir spécial incliné sur la surface vitrée et faites glisser la lame du racloir pour enlever les salissures.

• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections deGRAISSSE,DEColorations métalliques luisantes.Nettoyzetablede cuisson àI'aide d'un chiffon humide et d'un peu de détergent.Apres le nettoyage, sechez I'appareil àI'aide d'un chiffon doux.

6.2 Nettoyage de la table

• Enlevez immédiatement : plastique fondu, films plastiques et alimentés

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 En cas d'anomalie de fonctionnement

Problème	Cause probable	Solution
Vous ne pouvez pas allumer la table de cuisson ni la faire fonctionner.	La table de cuisson n'est pas connectée à une source d'alimentation élec-trique ou le branchement est incorrect.	Vérifiéz que la table de cuisson est correctement branche à une source d'alimentation électrique. Consultez le schéma de rac-cordement.
	Le fusible a disjoncté.	Vérifiéz que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites ap-pel à un électricien qualifié.
		Allumez de nouveau la table de cuisson et réglez le ni-veau de cuisson en moins de 10 secondes.
	Vous avez appuyé sur plu-sieurs touches sensitives en même temps.	N'appuyez que sur une seule touche sensitive à la fois.
	La fonction STOP+GO est activée.	Reportez-vous au chapitre « Utilisation quotidienne » .
	Il y a de l'eau ou des taches de graisse sur le bandeau de commande.	Nettoyez le bandeau de commande.
Un signal sonore retentit et la table de cuisson s'éteint. Un signal sonore retentit lorsque la table de cuisson est éteinte.	Vous avez posé quelques chose sur une ou plusieurs touches sensitives.	Retirez l'objet des touches sensitives.
La table de cuisson est dé-sactivée.	Vous avez posé celui chose sur la touche sensi-tive ①.	Retirez l'objet de la touche sensitive.
Voyant de chaleur résiduelle ne s'allume pas.	La zone de cuisson n'est pas chaude parce qu'elle n'a fonctionné que peu de temps.	Si la zone de cuisson a eu assez de temps pour chauffer, faites appel à vo-tré service après-vente/agréé.
La fonction Démarrage automatique de la cuisson ne fonctionne pas.	La zone est chaude.	Laissez la zone de cuisson refroidir.
	Le niveau de cuisson le plus élevé est réglé.	Le niveau de cuisson le plus élevé est identique à la fonction.
Le niveau de cuisson change.	La fonction Gestionnaire de puissance est activée.	Reportez-vous au chapitre « Utilisation quotidienne » .
Les touches sensitives sont chaudes.	Le récipient est trop grand ou vous l'avez placé trop près des commandes.	Placez les récipiens de grande taillie sur les zones de cuisson arrêté, si possi-ble.
Aucun signal sonore ne se fait entendre lorsque vous appuyez sur les touches sensitives du bandeau.	Les signaux sonores sont désactivés.	Activez les signaux sonores. Reportez-vous au chapitre « Utilisation quotidienne » .
s'allume.	Arrêt automatique est ac-tivée.	Éteignez la table de cuisson puis allumez-la de nouveau.
s'allume.	La fonction Dispositif de sé-curité enfants ou Touches verrouil. est activée.	Reportez-vous au chapitre « Utilisation quotidienne » .
s'allume.	Il n'y a pas de récipient sur la zone de cuisson.	Placez un récipient sur la zone de cuisson.
	Le récipient n'est pas adapté.	Utilisez un récipient ajusté. Reportez-vous au chapitre « Consels » .
	Le diamètre du fond du ré-cipient de cuisson est trop petit pour la zone de cuis-son.	Utilisez un récipient de di-mensions appropriées.Reportez-vous au chapitre « Caracteristiques techni-ques » .
et un chiffre s'affichent.	Une erreur s'est produit dans la table de cuisson.	Débranche la table de cuisson de l'alimentation électrique pendantquel-ques minutes. Déconnectez le fusible de l'installation domestique. Rebranche l'ap-pareil. Si s'affiche à nou-veau, faites appel au service après-vente agréé.
É4 s'allume.	Une erreur s'est produit sur la table de cisson parce que le récipient chauffe à vide. Arrêt automatique et la protection contre la surchauffe des zones s'activent.	Éteignez la table de cisson. Enlevez le récipient chaud. Au bout d'environ 30 secondes, remettez la zone de cisson en fonctionnement. Si le récipient était bien le problème, le message d'erreur disparait. Voyant de chaleur résiduelle peut rester allumé. Laissez le récipient de cisson refroidir. Vérifiez que le récienc est compatible avec la table de cisson. Reportez-vous au chapitre « Consels ».

7.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente/agreeé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Donnez également la combinaison à 3 lettres et chiffres pour la vitrocéramique (située dans un des coins de la surface en

verre) et le message d'erreur qui s'affiche. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utiliseur, le déplacement du technicien du service après-vente ou du vendeur pourrait être factué, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

8. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

8.1 Avant l'installation

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Numéro de série

8.2 Tables de cuisson intégrées

Les tables de cuisson encascrables ne peuvent etre mises en fonctionnement

qu'après avoir ete installedes dans des meubles et sur des plans de travail homologues et adaptations.

8.3 Câble d'alimentation

• La table de cuisson est fournie avec un cable d'alimentation.
• Pour remplaçer le cable d'alimentation endommagé, utilisez le type de cable d'alimentation suivant (ou supérieur): H05BB-F Tmax 90°C. Contactez votre service après-venture.

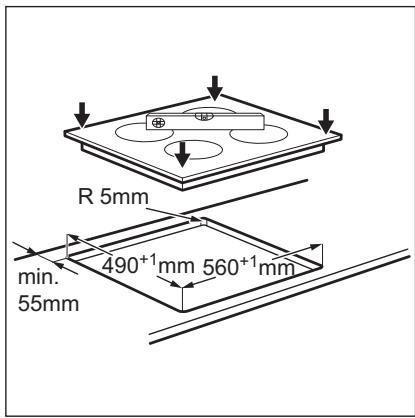

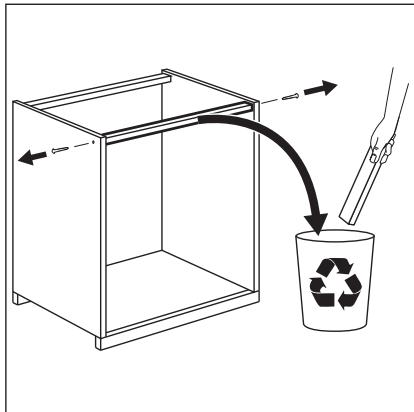

8.4 Montage

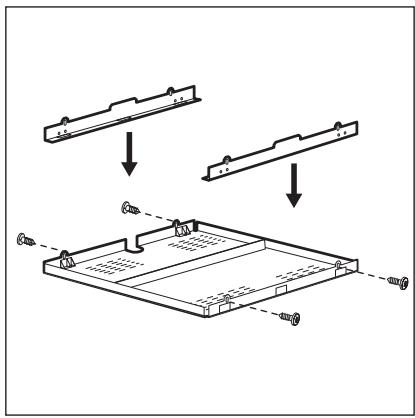

8.5 Enceinte de protection

Si vous utilisez une enceinte de protection (accessoire supplémentaire), l'espace de circulation d'air de 2 mm et le fond de protection installé directement sous la table de cuisson ne sont plus nécessaires. L'enceinte de protection n'est pas disponible dans tous les pays. Veuillez contacter votre revendeur local.

Vou ne pouvez pas utiliser l'enceinte de protection si vous installez la table de cuisson au-dessus d'un four.

9. CARACTERISTIQUES TECHNIQUES

9.1 Plaque signalétique

Modèle EHH6540FOK

Type 58 GAD D5 AU

Induction 7.4 kW

Numéro de série ....

ELECTROLUX

PNC 949 596 045 01

220 - 240 V 50 - 60 Hz

Fabrique en Allemagne

7.4 kW

∈

9.2 Caracteristiques des zones de cuisson

Zone de cuisson	Puisance nominale (ni-veau de cuis-son max.) [W]	Fonction Booster [W]	Fonction Booster durée maximale [min]	Diamètre du récantipant [mm]
Avant gauche	2300	3700	10	180 - 210
Arrière gauche	1800	2800	10	145 - 180
Avant droite	1400	2500	4	125 - 145
Arrière droite	1800	2800	10	145 - 180

La puissance des zones de cuisson peut légérer différer des données du tableau. Elle dépend de la matière et des dimensions du écipient.

Pour des résultats de cuisson optimaux, utilisez des recipients qui ne dépassent pas les diamètres indiqués dans le tableau.

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations de produit selon la norme EU 66/2014

Identification du modele		EHH6540FOK
Type de table de cuisson		Table de cuisson intégrée
Nombre de zones de cuisson		4
Technologie de chauffage		Induction
Diamètre des zones de cuisson circulaires (Ø)	Avant gauche	21,0 cm
	Arrière gauche	18,0 cm
	Avant droite	14,5 cm
	Arrière droite	18,0 cm
Consommation d'énergie selon la zone de cuisson (EC electric cooking)	Avant gauche	176,9 Wh / kg
	Arrière gauche	169,2 Wh / kg
	Avant droite	178,1 Wh / kg
	Arrière droite	169,2 Wh / kg
Consommation d'énergie de la table de cuisson (EC electric hob)		173,3 Wh / kg

EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances

10.2 Économie d'énergie

YououpezeeconomiserdeI'energiau quotidienenuvantlesconseilssuivants.

• Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.

• Si possible, couvrez toujours les recipients de cuisson avec un couvercle pendant la cuisson.
  Activez toujours la zone de cuisson après avoir posé le récipient dessus.

• Placez les plus petits récipients sur les plus petites zones de cuisson.

• Posez directement le recipient au centre de la zone de cuisson.

• Vous pouvez utiliser la chaleur résiduelle pour conserver les alimentés au chaud ou pour faire fondre.

11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques etlectroniques. Ne jetez pas

les apparèils portant le symbole à avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

INHALTSVERZEICHNIS
