MODE D'EMPLOI 99626161 SAUTER

Comment se presente votre hotte? P.3

Conseils de sécurité P.3

Comment installer votre hotspot? P.4

Montage de votre hotte P.5-8

Raccordement de votre hotte P.9

Utilisation de votre hotte P.9

Comment changer I'ampoule ? P.9

Comment nettoyer votre hotte ? P.10

Quicontacter ? P.11

Tout au long de la notice,

vousignalelesconsignesdesecurité,

vousignalelesconseils etlesastuces

Edito

Vou venez d'acquerir une nouvelle hotte SAUTER et nous vous en remercions.

Nos écapes de recherche ont conçu pour vous une nouvelle génération d'appareils pour vous permettre d'exercer pleinement vos talents culinaires et vous régaler chaque jour.

Avec des lignes pures et une esthétique moderne, votre nouvelle hotte SAUTER s'intègre harmonieusement dans votre cuisine et allie parfaitement facilité d'utilisation et performances de cuisson.

Vous trouvezé également dans la gamme des produits SAUTER, un vaste choix de fours, cusinières, tables de cuisson, lave-vaiselle, fours micro-ondes et réfrigerateurs intégrables, que vous pourrez coordonnner à votre nouvelle hotte SAUTER.

Bien entendu, dans un souci permanent de satisfaire au mieux vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livre).

Spéciaste de tout l'univers de la cuisson, SAUTER contribue ainsi à la réussite culinaire, au plaisir partagé, à la convivialité en vous apportant des produits toujours plus performants, simples d'utilisation, respectieux de l'environnement, esthétiques et fiables.

La Marque SAUTER.

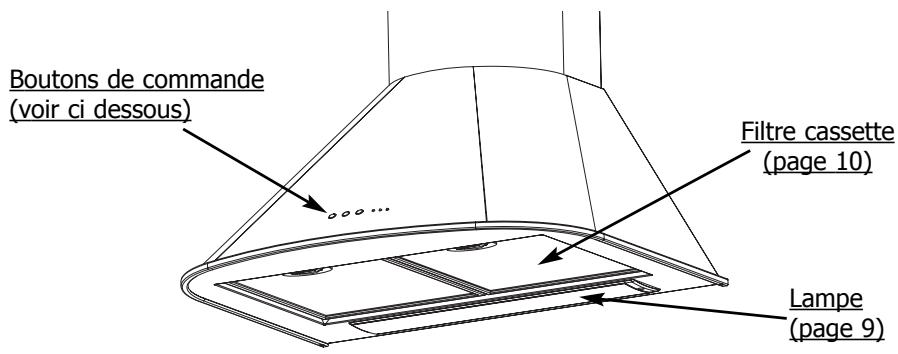

Comment se présente votre hotte ?

Commandélectronique

Éclairage 1Petite vitesse
○ Arrêt 2 Moyenne vitesse
Mise en route 3 Grande vitesse

Conseils de sécurité

Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre hotspot.

Cette hotte a ete conue pour etre utilisee par des particuliers dans leur lieu dhabitation.
Cette hotte ne contient aucun composant a base d'amiente.

• Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans les recouvrir de plats de cuisson au-dessous de la hotte (les flammes aspirées risqueraient de déterminer l'appareil).

• Les fritures effectuees sous l'appareil doivent faire l'objet d'une surveillance constante.

• Les réparations doivent être exclusivement effectuées par un spécialiste/agréé.
• Nettoyez régulierement les filtres métalliques (voir page 10).
• Le fonctionnement au-dessus d'un foyer à combustible (bois, charbon, etc...) n'est pas autorisé.

Pour une meilleure efficacité de votre hotte :

• Utilisez de préférence les foyers arrirées de votre apparéil de cuisson. - Nous vous recom-mandons de faire fonctionner cette-ciès le début de votre cuisson et évientuellesment de la maintenir allumée quelques minutes après la fin de la cuisson.

Nota :

-Une ventilation convenable de la pierce doit etre prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appeareils utiliser du gaz ou un autre combustible.

Sachez qu'à grande vitesse le volume d'air d'une cuisine est renouvelé en quelques minutes.

IMPORTANT

• Dans le cas d'une cuisine chauffée avec un apparéil raccordé à une cheminée (exampie: poèle...), il faut installer la hotte en version recyclage (voir chapitre Installation p 8).
• Ne pas utiliser la hotte sans les filtres métalliques.

Comment installer votre hotte ?

Youssopédez une sortie vers l'extérieur

Votre hotte peut etre raccordee sur celle-ci par Iintermedaire d'une gaine d'evacuation (emailee, en alu, flexible ou matière ininflammate de diametre interieur 150 mm) (non livree).

Un adaptateur vous permet de raccorder votre hotte à une gaine d'évacuation diamètre interieur 125 mm (fourni avec votre hotte)

Vous ne possédez pas de sortie vers l'extérieur :

Tous nos apparèils ont la possibilité de fonctionner en recyclage (sans sortie extérieure).

Dans ce cas, ajoutez un filtré à charbon actif qui retiendra les odeurs (voir illustration p.11).

Ces filtres sont disponibles chez vous revendeursous la refERENCE indiquée sur la plaque signalétique(voir à l'intérieur de la hotte).

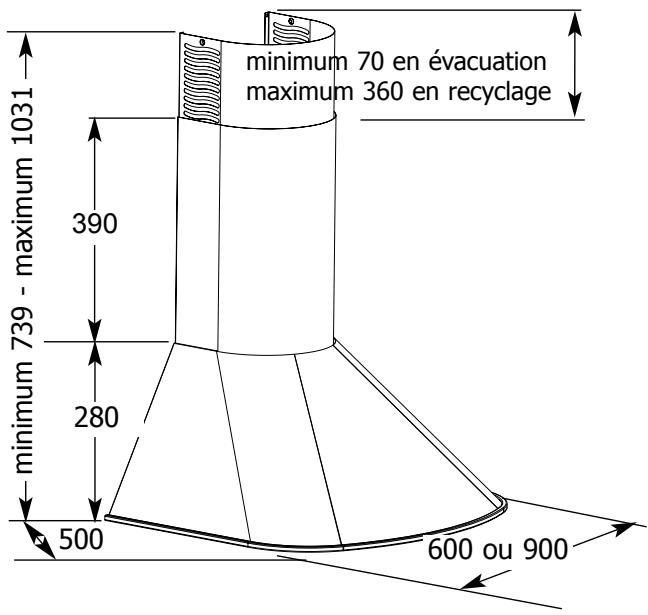

Largeur :

600 ou 900 mm suivant modèle

Profondeur :

500 mm

Hauteur totale hors conduit :

280 mm

Hauteur totale :

739 /1031

Sortiediametreextérieur:

150 mm (avec clapet anti-retour) ou 125 mm.

Montage de votre hotte

découpes rectangulaires

B (tête cruciforme long:25mm)

A (tête hexagonale long:8mm)

emplacement pour 4 viset chevilles fournies
fig. 1

1. Recommendations avant installation :

La distance minimale entre le plan de cuisson et la partie la plus BASSE de la hotte doit etre de 70cm.

Si les instructions de la table gaz installée sous la hotte spécifique une distance plus grande que 70cm, celle-ci doit être prise en compte.

Pour ce faire :

• Tracez un trait vertical sur le mur afin de positionner parfaitement l'axe de votre hotte (et de sa cheminée) avec votre apparéil de cuisson.
• Tracez un repère sur le trait vertical à 70 cm mini de votre plan de cuisson.
  Ce trait vertical et le repère à 70 cm vous aideront à positionner parfaitement le schéma de montage joint.

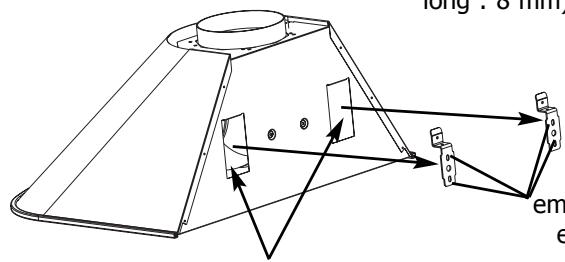

2. Montage du corps de la hotte :

• Placez contre le mur le gabarit de montage : alignez le trait vertical du mur avec «l'axe central de la hotter» dessiné sur le schéma.
• Percez 4 trough diamètre 8 comme indiqué sur le schéma.
• Fixez les deux supports dans le mur à l'aide des 4 vis et chevilles fournies avec l'appareil (fig. 1).

Remarque : dans le cas d'un mur creux, utilisez des vis et des chevilles adaptees.
- Accrochez la hotte par ses découpes rectangulaires.
La taille de ces découvertes vous permet un réglage vers la gauche ou vers la droite.

IMPORTANT :

• Régler la hauteur et le niveau en manoeuvrant les vis de réglage «A» des supports (fig.1) puis bloquer la hotte contre le mur en serrant les vis «B» (fig. 1).

Montage de votre hotte

Montage de votre hotte

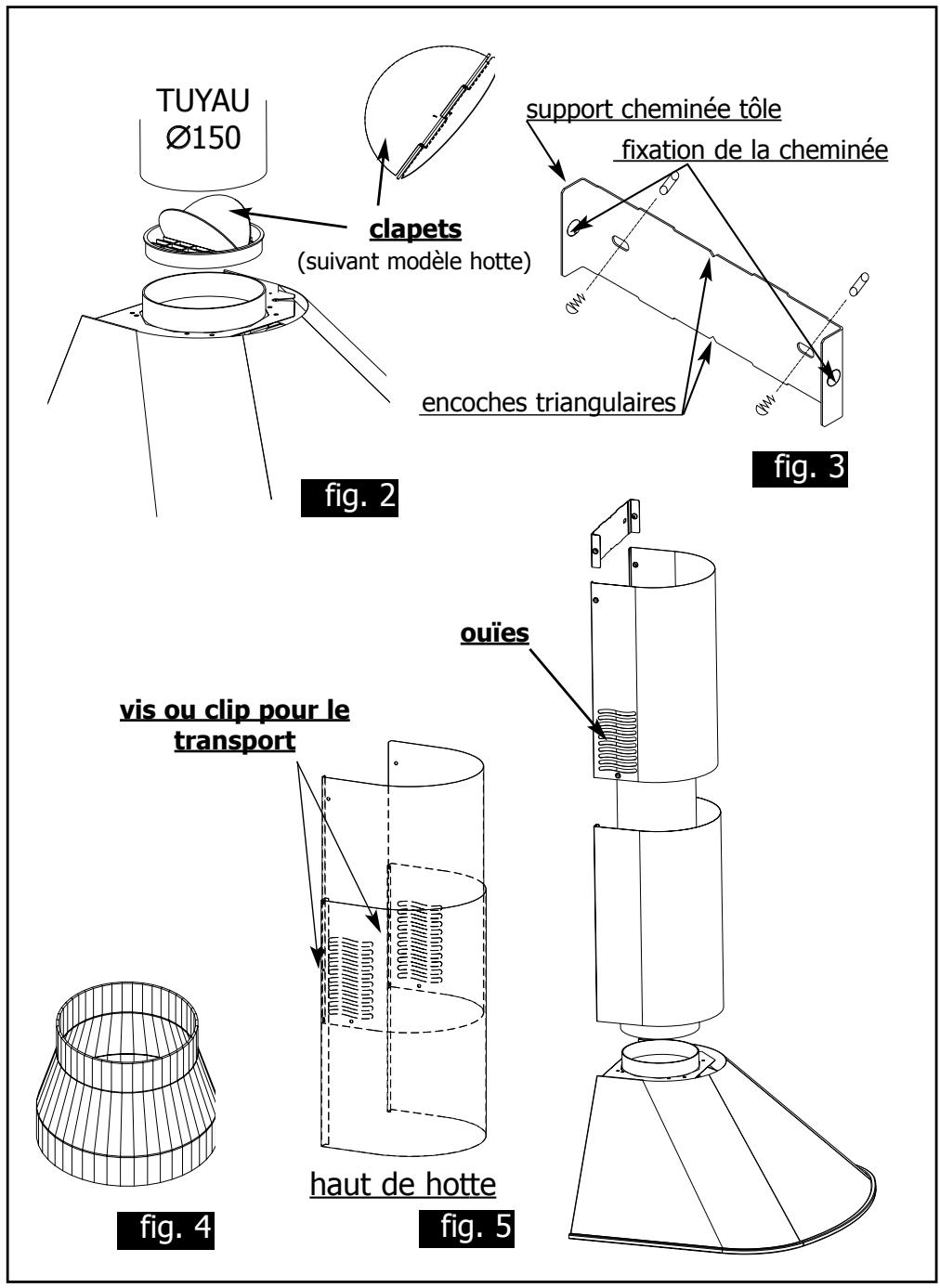

3. Montage de la cheminée en évacuation extérieure:

a) Fonctionnement en évacuation extérieure

L'installation doit être conforme aux règlements en vigueur pour la ventilation des locaux.

En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l'air évacué ne doit pas être envoyé dans un conduit utilisé pour écacer les fumées d'appareils utilisant du gaz ou un autre combustible.

L'utilisation de conduits désaffectés ne peut se faire qu'après accord d'un spécialiste compétent.

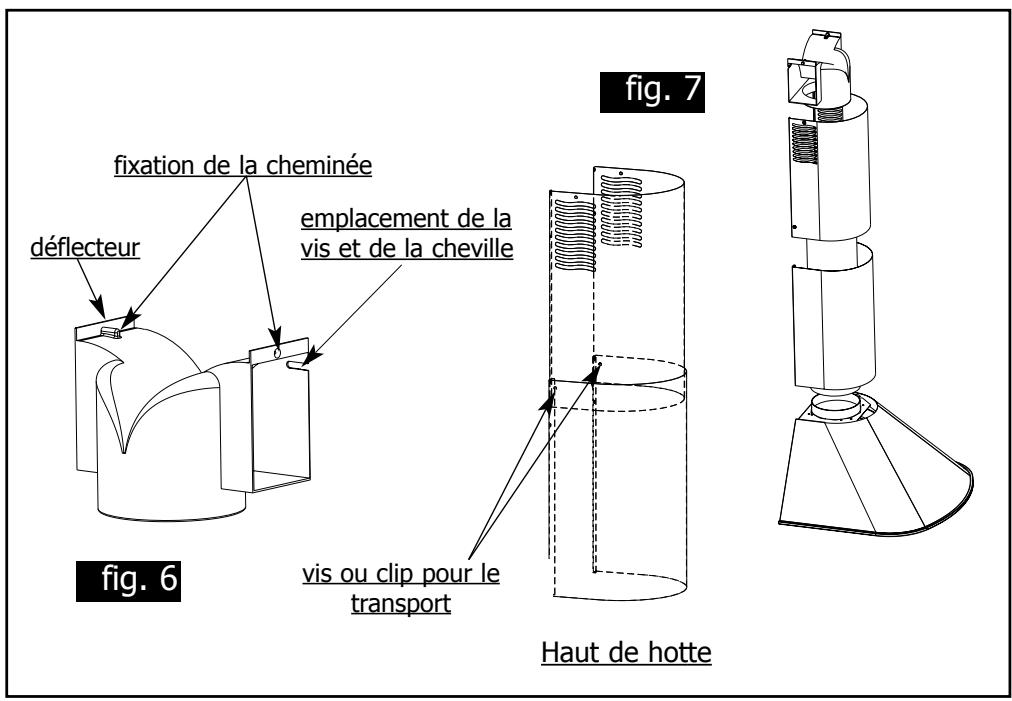

• Enlevez les 2 vis de fixation du déflecteur plastique (fig.6).

Cette piece n'est utilisée que lors d'une installation en recyclage (page 8).

• Récupérez le support cheminée tôle (fig.3).
• Emboîtez les clapets anti-retours (fig.2) dans le tuyau de sortie de la hotte. Retirez le ruban adhésif de mainien des clapets.
• Fixez contre le mur, en appui sur le plafond, le support de cheminée métallique (fig.3). Prendre soit d'aligner les 2 encoches triangulaires du support métallique avec le trait vertical sur le mur (perçage diamètre 8, 2 vis et chevilles fournies).
• Emboîtez et fixez la gaine d'évacuation diamètre 150 mm (non livre) dans le tuyau de sortie de la hotte.
• Dans le cas d'une gaine diamètre 125 mm, utilisez l'adaptateur fourni (fig.4)
• Préparez votre cheminée téléscopique en prénant soin de dissimuler les ouïes (fig.5). Emboîter les cheminées l'une dans l'autre au maximum.
• Fixez la partie supérieure de la cheminée interieure sur le support métallique à l'aide des vis fournies (afin de faciliter la mise en place, écartez légersement la cheminée afin d'insérer les deux retours derrière le support métallique.
• Ajustez la longueur de la cheminée téléscopique en descendant la partie extérieure et l'emboiter dans le sommet de la hotte.

Nos conseils d'installation :

pour une utilisation optimale de votre apparéil, nous vous conseillons le raccordement à une gaine diamètre 150 mm. Limiter au maximum le nombre de coude et la longueur de la gaine.

Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d'assurer une arrivée d'air frais suffisante pour éviter demettre la piece en dépression.

Montage de votre hotte

4. Montage de la cheminée en recyclage:

• Il n'est pas nécessaire d'installer les clapets anti-retours (fig.2 page 6).
• Enlevez les 2 vis de fixation du déflecteur plastique (fig. 6).
• Fixez contre le mur, en appui sur le plafond, le deflecteur plastique des fumées (2 périçages diamètre 8 avec un entraxe de 200mm vis et chevilles fournies) (fig. 6).

Prendre soit de centerer le déflecteur par rapport au trait vertical trace sur le mur.

• Fixez la gaine d'évacuation (diamètre 150 non livre) entre le déflecteur et la hotte.
• Préparez votre cheminée enPNANT SOIN DE PLACER LES OUIES vers le haut de maniere qu'elles soient visibles (fig. 7).Embofter les cheminées l'une dans I'autre au maximum.
• Fixez la partie supérieure de la cheminée sur le déflecteur plastique à l'aide des vis fournies (afin de facilier la mise en place, écartez légèrement la cheminée pour insérer les deux retours derrière le déflecteur plastique).
• Ajustez la longueur de la cheminée téléscopique en descendant la partie extérieure et l'emboiter dans le sommet de la hotte.

Raccordement de votre hotte

Cet apparéil est livré avec un cable d'alimentation H05VVF à 3 conducteurs de 0,75mm^2 (neutre+phase et terre). Il doit être branché sur réseau 230V monophasé par l'intérémediaire d'une prise de courant normalisée CEI 83 qui doit rester accessible après encastrement ou d'un dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm . Si le cable d'alimentation est endommagé, il faut faire appel au service après vente du fabricant.

Le fusible de votre installation doit etre de 10 ou 16 A.

Utilisation de votre hotte

Petite vitesse :

• pour les mjotages et les mets émettant peu de vapeur,
• pour creer une ventilation dans la cuisine.

Vitesse moyenne :

• pour les cuissons courantes.

Vitesse maximum :

• pour les émissions de fumée ou de vapeur exceptionnellement importantes (friture, auto-cuiseur...).

Revenez toujours à la vitesse moyenne dés que cela n'est plus nécessaire.

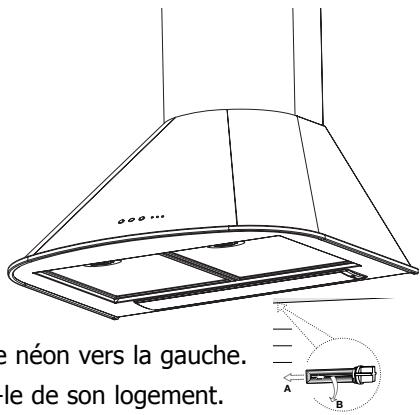

Comment changer l'ampoule ?

Avant toute intervention,mettre la hotte hors tension soit en retardant la prise, soit en actionnant le disjoncteur.

MODELE ÉCLAIRAGE A AMPOULE OU NEON

1. Dévissez la vis du hublot.
2. Basculez.
3. Modèle avec ampoule type E4 40 W, changez l'ampoule en la dévissant, puis revissez la nouvelle. Modèle avec néon type G23- 11 W: (voir figure ci-contre).
4. REPLACER le hublot.
5. Revissez la vis du hublot.

Comment nettoyer votre hotte ?

La hotte doit être mise hors tension avant que les filtres métalliques soient enlevés et après le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions.

1. ENTRETIEN COURANT

N'utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures. Ne pas nettoyer l'inox avec des produits à base d'eau de javel.

Pour nettoyer carrosserie et hublot d'éclairage, utilisez exclusivement des nettoyants menagers du commerce dilués dans de l'eau, puis rincez à l'eau claire et essuyez avec un chiffon doux.

2. ENTRETIEN MENSUEL : filtré métallique

Le filtré retient les vapeurs grasses et les poussières. Il est l'élement assurant une part importante de l'efficacité de votre hotte.

Il peut devenir inflammable au fur et à mesure de sa saturation en résidus de graisse. Effectuez son nettoyage avec un nettoyant menager du commerce, puis rincez abondament et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pasmettre en contact avec de la vaisselle sale).

Avant la première utilisation du filtré métallique, retirez le film de protection.

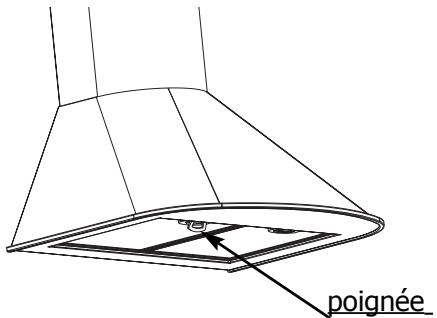

• Pour 0ter ce fentre metallique

• Soulevez la poignée intégrée au filtré.

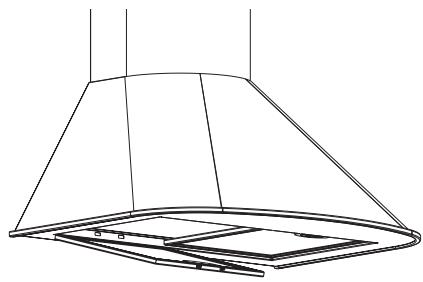

1. Pivotez alors le filtrer vers le bas

Après nettoyage, replacez le filtré en effectuant les opérations en sens inverse.

3. ENTRETIEN ANNUEL : filtré carbon actif

UNIQUEMENT pour les hottes installées en version recyclage (non raccordées à une évacuation extérieure). Ce filtre retient les odeurs et doit être changé au moins tous les ans en fonction de votre utilisation pour éviter tout risque d'incendie. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l'intérieur de la hotte) et notez la date de changement.

Avant toute intervention sur la hotte,mettre celle-ci hors tension.

Quicontacter?

Reportez ci-dessous les indications figurant sur la plaque signalétique de votre hotte :

Fauter

MADE IN FRANCE

230V 50 Hz

7 rue Henri Becquerel

92500 RUEIL MALMAISON

N^ SER.

TYPE

REF CARBON FILTER :

CONS. N° 419

Service après-vente

Les éventuelles interventions sur votre apparéil doivent être effectuees par un professionnelnel qualifié dépositaire de la marque.

Lors de votre appel, mentionnez la référence complète de votre apparéil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique.

PIECES D'ORIGINE : lors d'une intervention d'entretien, demandez

l'utilisation exclusive de PIECES DETACHEES CERTIFIÉES D'ORIGINE.

Relations consommateurs

SAUTER c'est aussi le minitel...
... pour en savoir plus sur tous les produits de la marque :
informations, conseils, les points de vente, les spécialistes après-vente.

... pour communiquer :

nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

You pouvez aussi nous écrite :

SERVICE CONSOMMATEURS SAUTER - BP 9526 - 95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0,150 TTC/min

Nolndigo 0825 06 16 05

Service Consommateurs SAUTER

à tarif en vigueur à la date d'impression du document.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter toutes modifications de leurs caractéristiques liées à l'évolution technique.

99626161 11/02
