Intitulé	Description
Type de produit	Téléviseur LCD
Taille de l'écran	32 pouces
Résolution	1366 x 768 pixels (HD Ready)
Technologie d'affichage	LCD avec rétroéclairage LED
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	73.1 x 48.5 x 18.5 cm (avec pied)
Poids	8.5 kg (avec pied)
Connectivité	2 x HDMI, 1 x USB, 1 x VGA, 1 x AV, 1 x sortie audio
Fonctions principales	TV numérique, mode économie d'énergie, réglages d'image personnalisables
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité variable, consulter un réparateur agréé pour les pièces
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable, débrancher en cas d'orage
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - 32LP1R-2E LG-GOLDSTAR

Que faire si l'écran de mon LG-GOLDSTAR 32LP1R-2E ne s'allume pas ?

Vérifiez que la télévision est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Si l'écran reste noir, essayez de réinitialiser l'appareil en débranchant le câble d'alimentation pendant 10 minutes.

Comment régler le son sur mon LG-GOLDSTAR 32LP1R-2E ?

Utilisez la télécommande pour accéder aux paramètres audio. Appuyez sur le bouton 'Menu', sélectionnez 'Son' et ajustez le volume ainsi que les options d'égaliseur selon vos préférences.

Mon téléviseur LG-GOLDSTAR 32LP1R-2E ne capte pas les chaînes, que faire ?

Assurez-vous que l'antenne est correctement connectée et orientée. Accédez au menu 'Configuration' et sélectionnez 'Recherche de chaînes'. Choisissez 'Recherche automatique' pour que le téléviseur détecte toutes les chaînes disponibles.

Pourquoi mon téléviseur LG-GOLDSTAR 32LP1R-2E affiche une image déformée ?

Vérifiez que les paramètres de format d'image sont corrects. Appuyez sur le bouton 'Format' de la télécommande pour essayer différents modes (16:9, 4:3, etc.) jusqu'à ce que l'image soit affichée correctement.

Comment connecter des périphériques externes (comme un lecteur DVD) à mon LG-GOLDSTAR 32LP1R-2E ?

Utilisez les ports HDMI ou RCA situés à l'arrière de la télévision. Branchez le câble de votre périphérique dans l'un des ports disponibles, puis sélectionnez la source correspondante à l'aide de la télécommande.

Que faire si la télécommande de mon LG-GOLDSTAR 32LP1R-2E ne fonctionne pas ?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et le récepteur infrarouge de la télévision.

Comment mettre à jour le logiciel de mon LG-GOLDSTAR 32LP1R-2E ?

Accédez au menu 'Configuration', puis sélectionnez 'Mise à jour du logiciel'. Assurez-vous que votre téléviseur est connecté à Internet, puis suivez les instructions à l'écran pour effectuer la mise à jour.

Mon téléviseur LG-GOLDSTAR 32LP1R-2E émet un bruit étrange, que faire ?

Vérifiez si le bruit provient des haut-parleurs ou d'un autre composant. Si le bruit persiste, essayez de débrancher tous les périphériques externes. Si le problème continue, contactez un service de réparation.

MODE D'EMPLOI 32LP1R-2E LG-GOLDSTAR

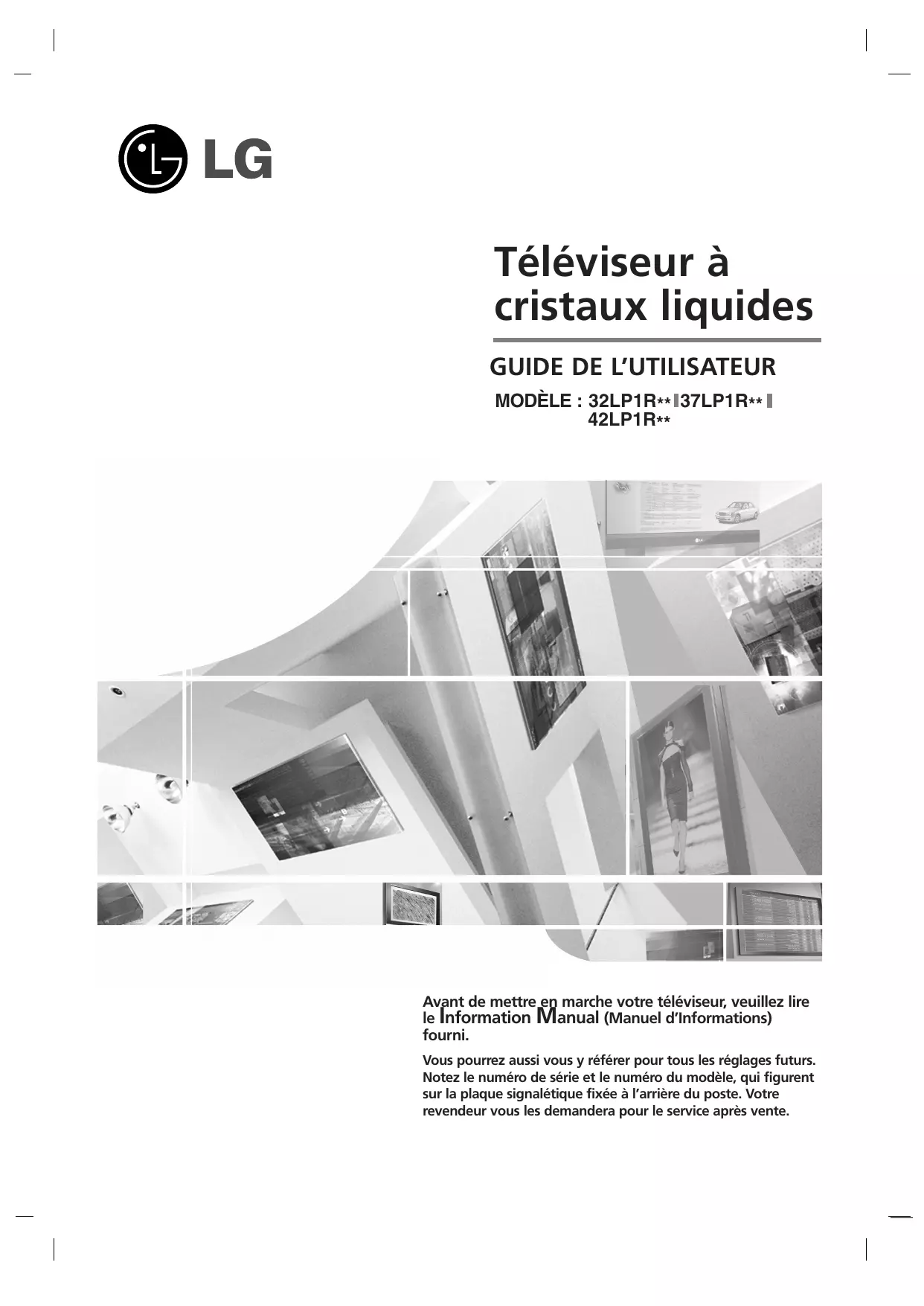

Téléviseur à cristaux liquides

GUIDE DE L'UTILISATEUR

MODELE : 32LP1R|37LP1R|42LP1R**

Avant demettre en marcheYOUR téléviseur,veuillez lire le Information Manual (Manuel d'Informations) fourni.

Vous pourrez aussi vous y reférer pour tous les réglages futurs.
Notez le numéro de série et le numéro du modele, qui figurent sur la plaque signalétique fixée à l'arrière du poste. Voitré revendeur vous les demandera pour le service après vente.

Accessoires

Assurez-vous que les accessoires suivants sont fournis avec votre téléviseur. S'il vous manque un ou plusieurs de ces accessoires, veuillez contacter le distributeur qui vous a vendu l'appareil.

Mode d'emploi

Cordon d'alimentation

Cable du DVI-D (PC)

Cable DVI à D-Sub (PC)

Télécommande / Piles

Chiffon doux
Nettoyez l'écran avec ce chiffon.

Câble audio (PC)

Attaché de fixation

Table des matières

Introduction

2

Accessoires

5

Commandes

6

Options de connexion

7

Fonctions des touches de la télécommande

9

Socle pivotant (en option)

Installation

10

Raccordements de base

11

Branchements d'un équipement externe

11

Raccordement à une antennae

12

Branchement d'un magnétoscope

14

Branchement d'un DVD

16

Branchement d'un STB (Boitier decodeur)

17

Branchement de la télévision par câbles

18

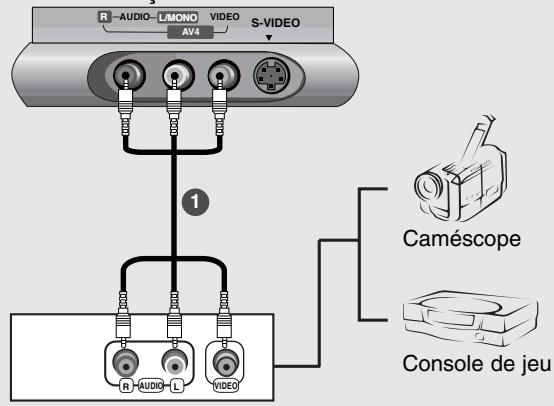

Branchement d'une source externe AC

18

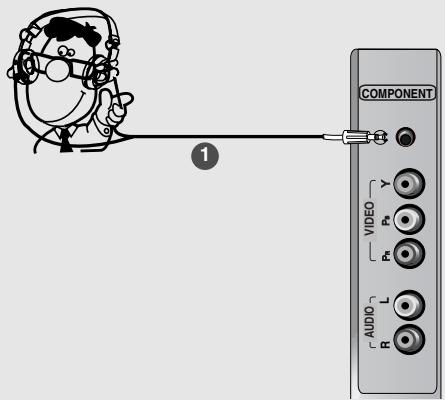

Prise pour écouteurs

19

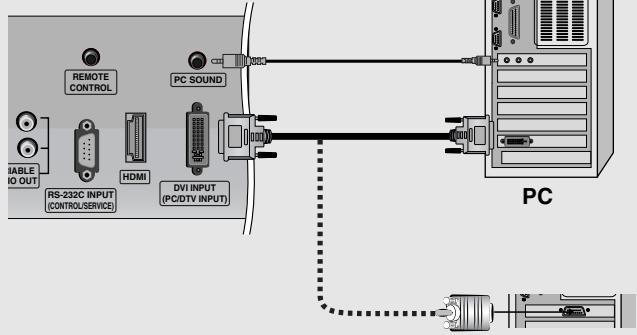

Branchement d'un PC

20

Résolution de l'écran disponible

20

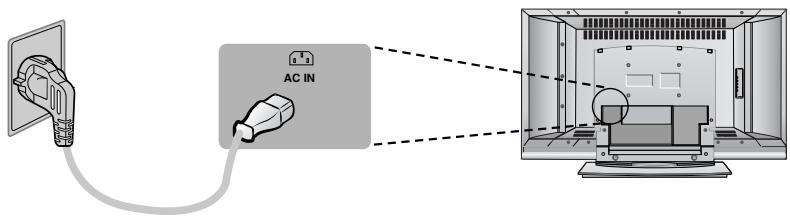

Raccordement du cordon d'alimentation

Fonctionnement de base

Mémorisation des chaînes

Réglage de l'imag

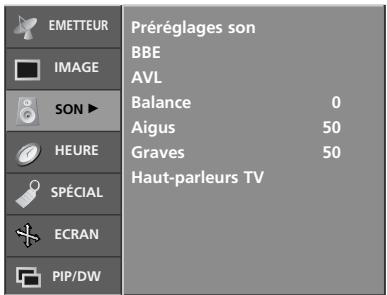

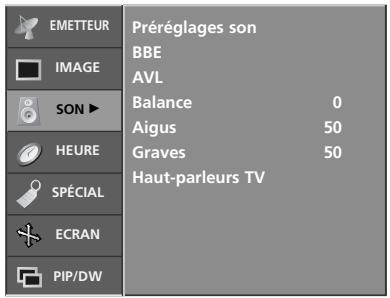

Réglage du son

Menu HEURE

21

Mise sous/hors tension du téléviseur

21

glage du volume

21

ction des programmes

21

ction de la langue pour l'affichage écran

22

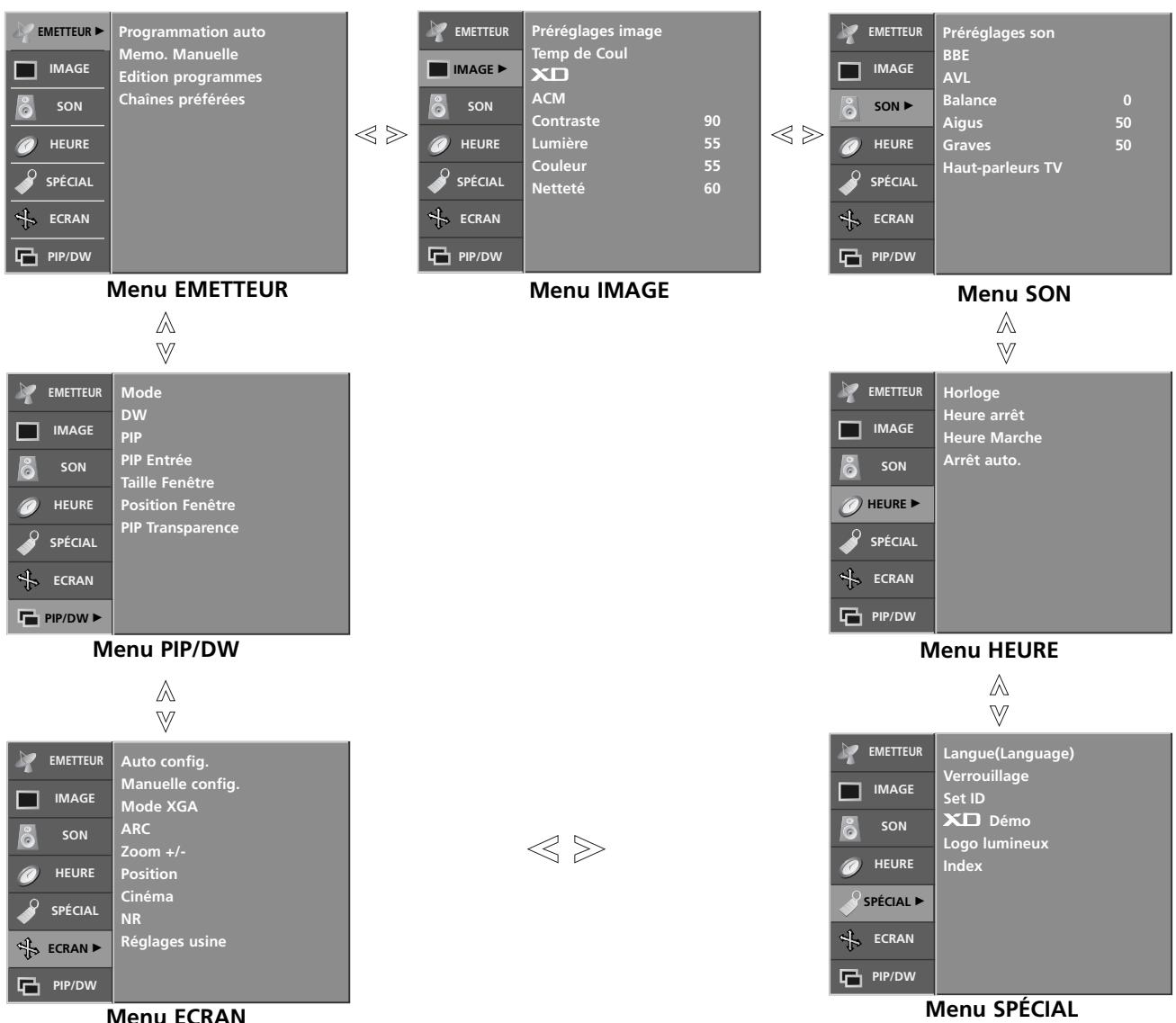

de de réglage de l'affichage à l'écran

23

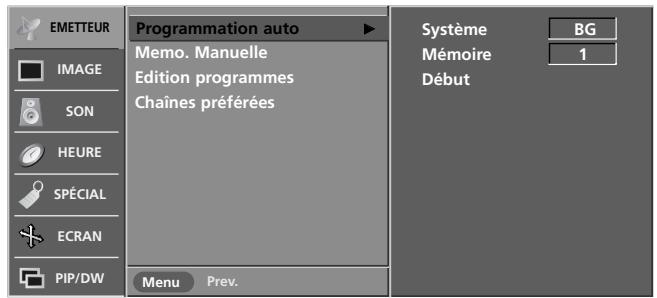

Programmation automatique

24

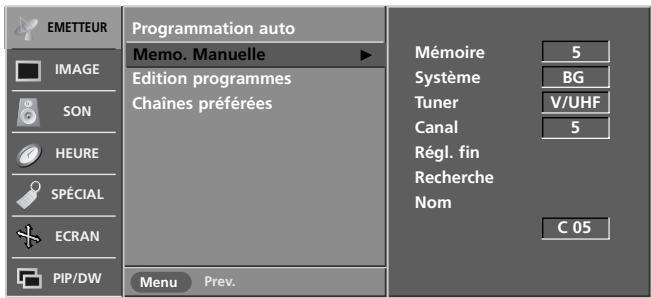

grammation manuelle

25

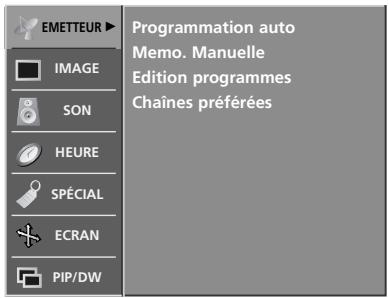

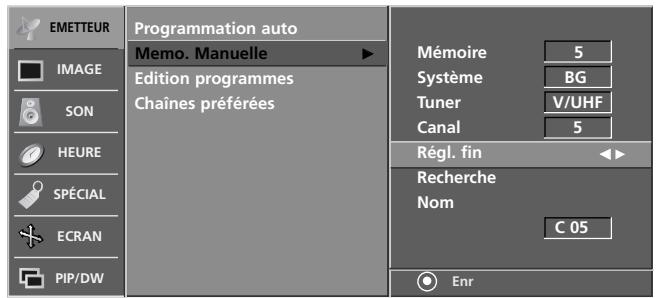

glage de précision

26

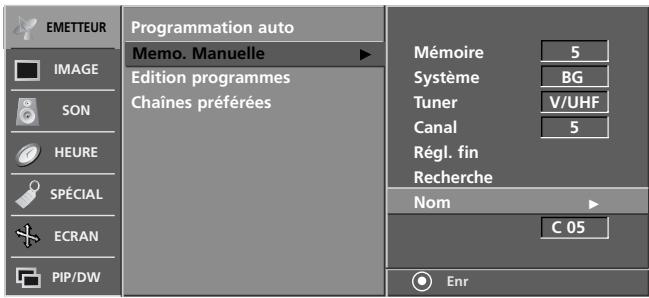

jection d'un nom à une chaine

27

tion des programmes

28

aines preferées

28

le des programmes

29

PSM (Mémorisation des paramètres de l'image)

29

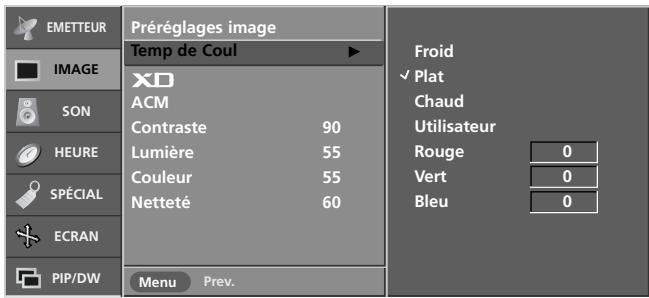

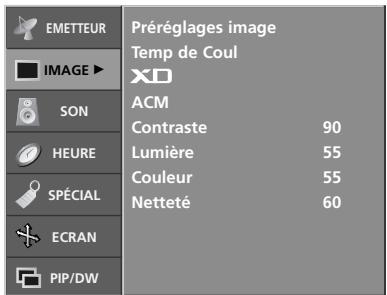

M (Colour Status Memory - mémorisation statut couleur)

3C

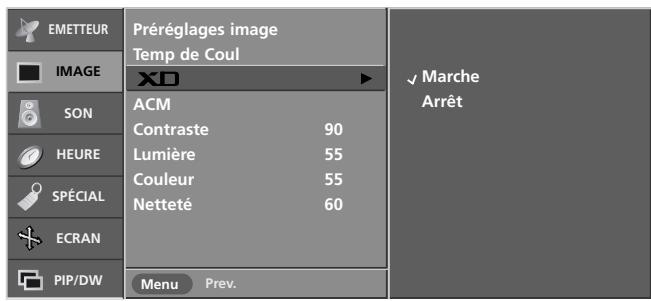

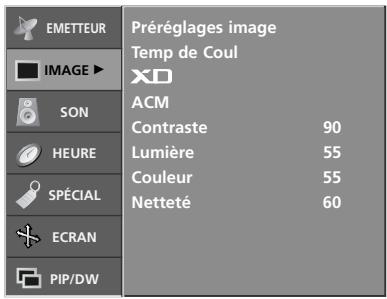

Fonction

3C

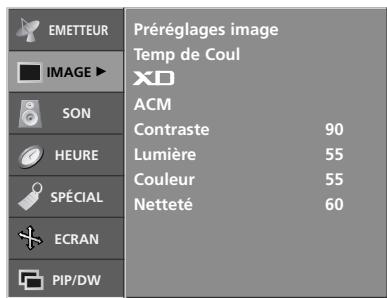

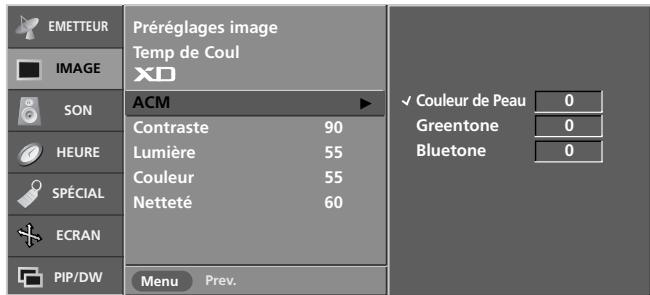

M (Gestion de la couleur active)

31

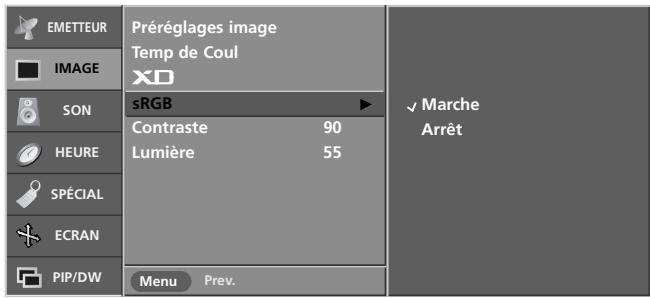

GB

31

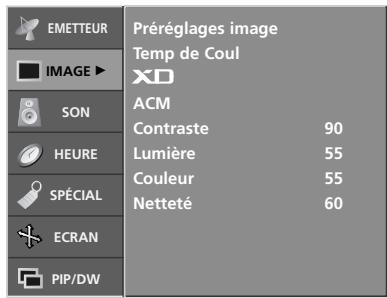

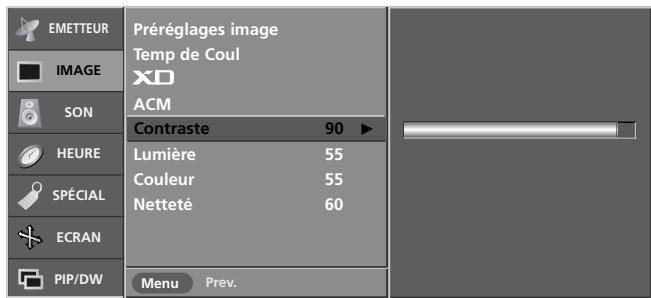

glage manuel de l'image

32

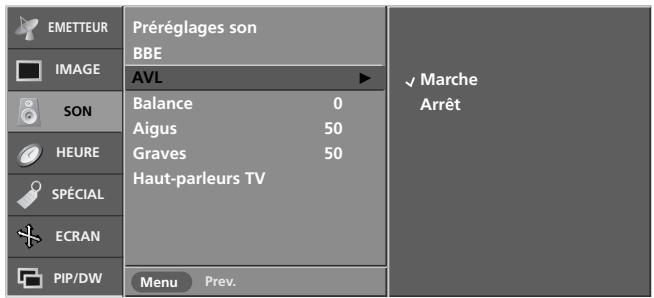

Contrôle automatique du volume (AVL)

33

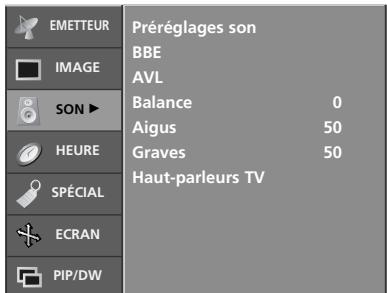

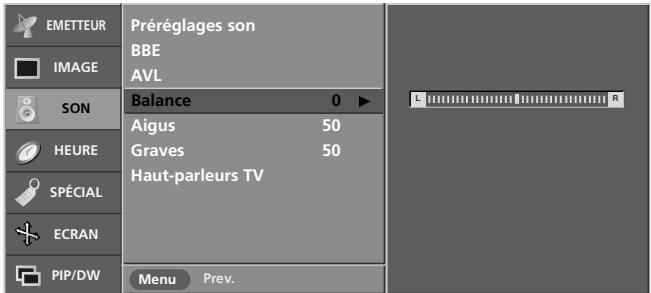

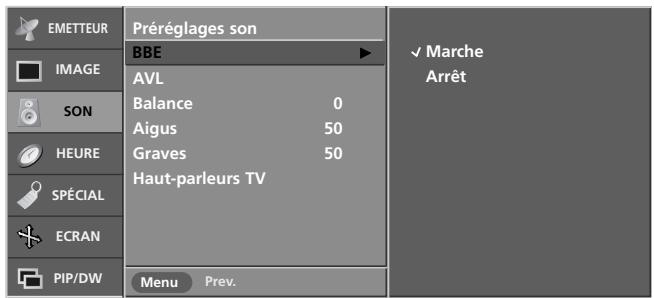

glage manuel du son

34

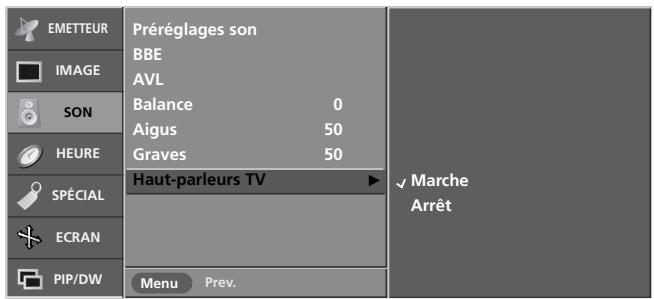

ut-parleurs TV

35

36

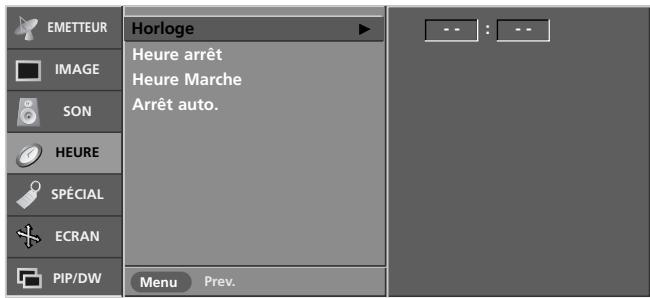

Configuration de l'horloge

36

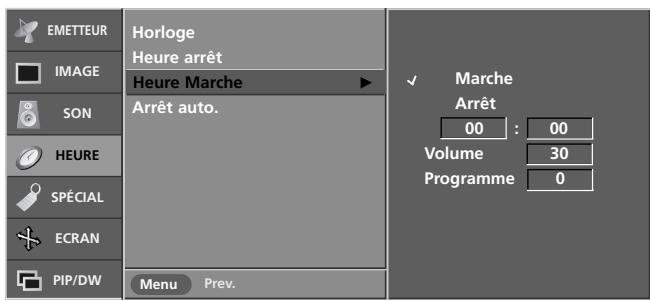

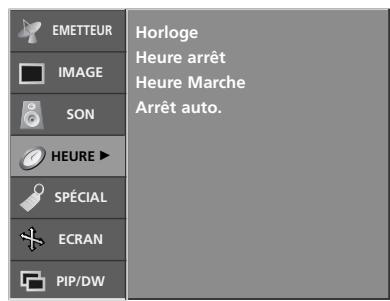

Mateur de mise en marche/arrêt

37

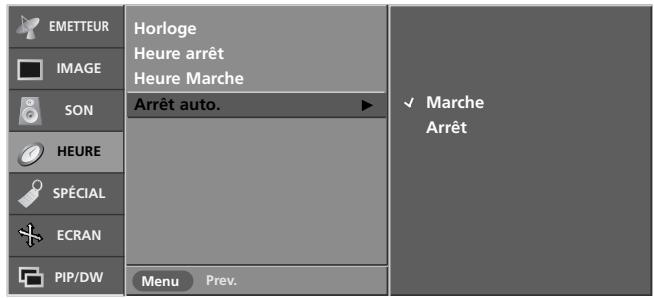

et auto.

37

Mise en veille

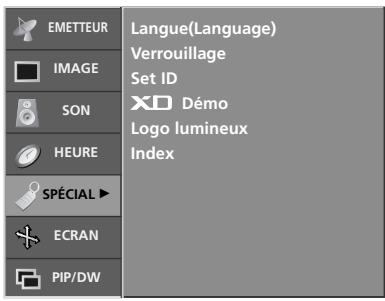

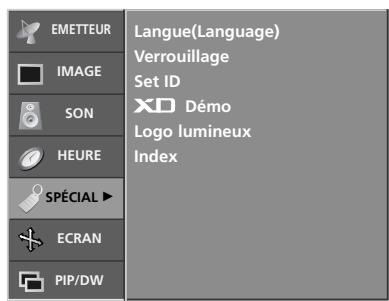

Menu SPECIAL

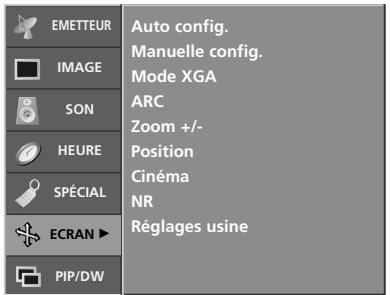

Menu ECRAN

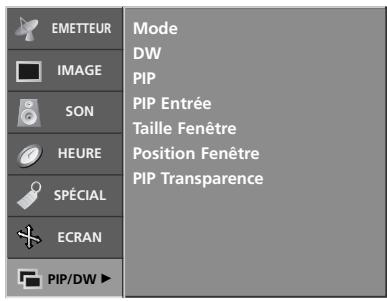

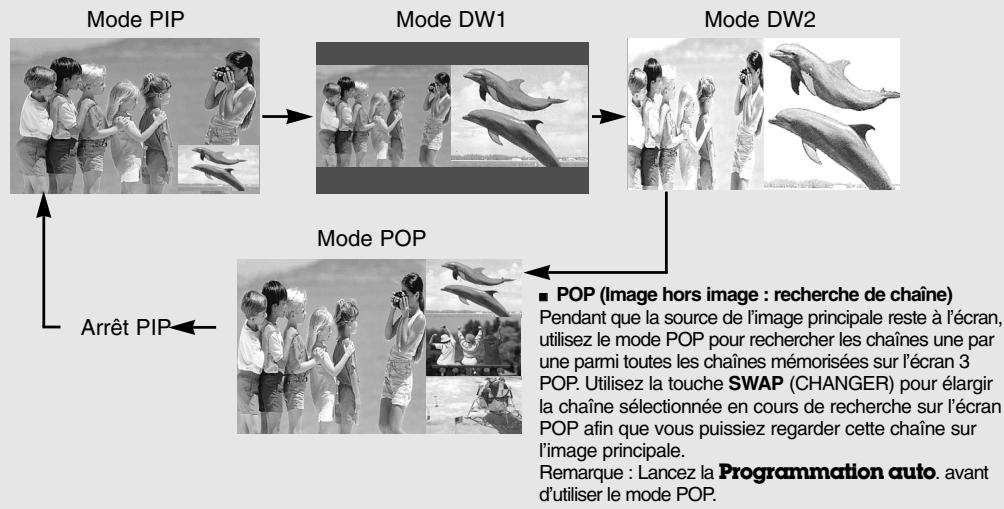

Menu PIP (Image dans l'image)/DW (Double fenêtre)

Télétexte

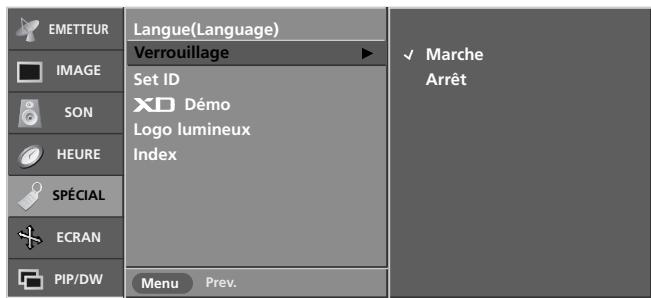

38 Child Lock

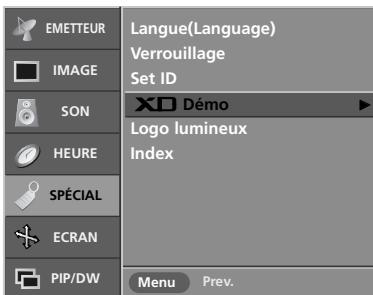

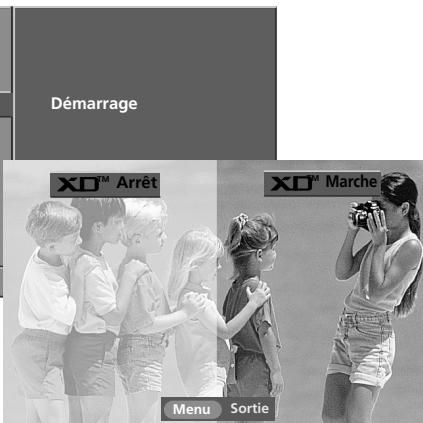

38 Demo

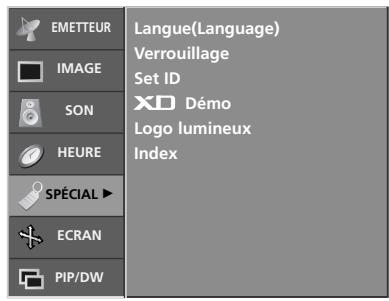

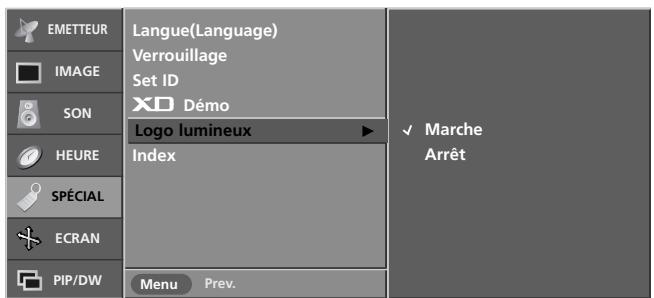

39 Lightening Logo (Illumination logo)

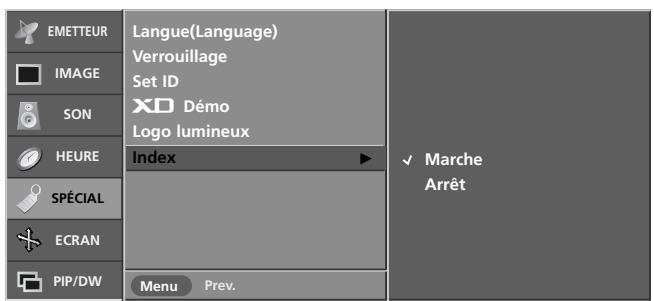

39 Lightening Index (Index lumineux)

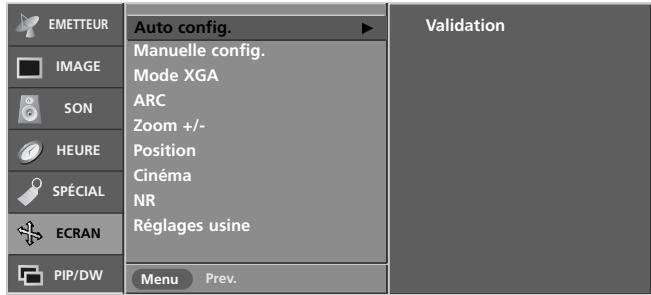

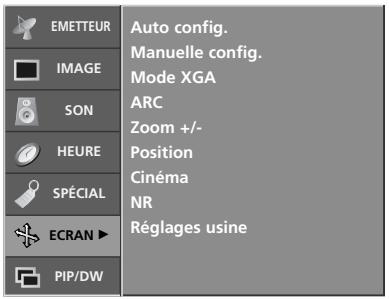

40 Auto Configure

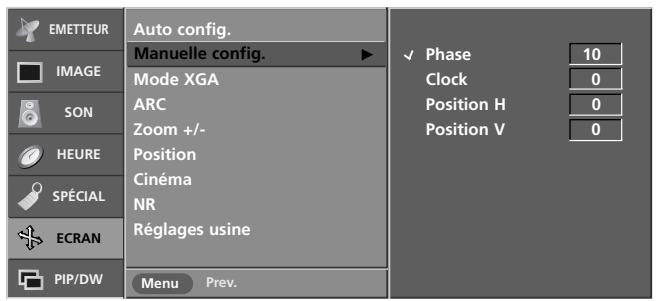

40 Manuelle config.

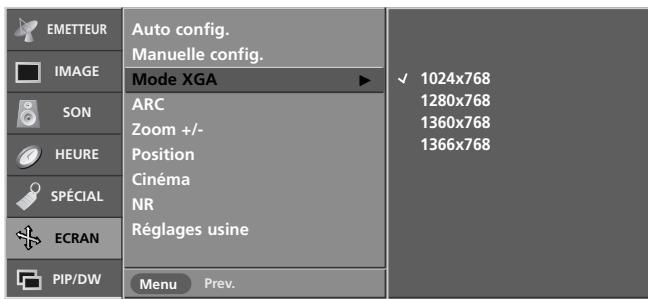

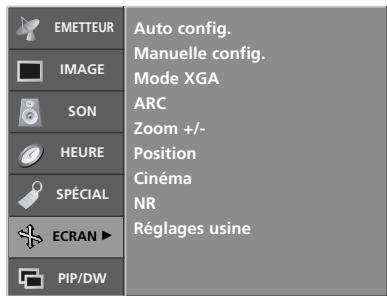

41 Mode XGA

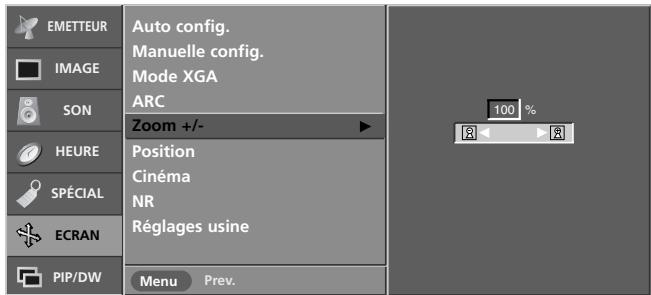

41 Zoom de la taille de l'image

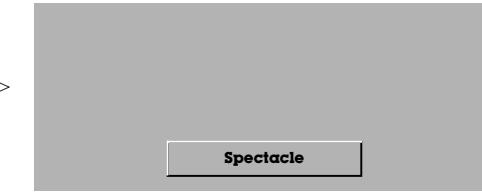

42 Format de l'image (ARC)

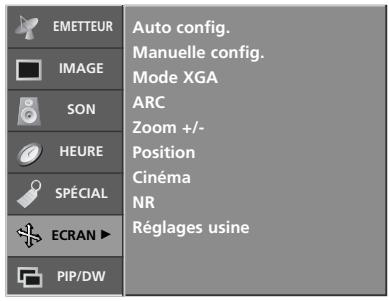

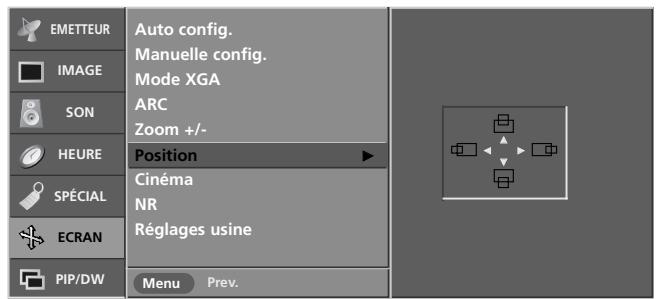

43 Position de l'écran

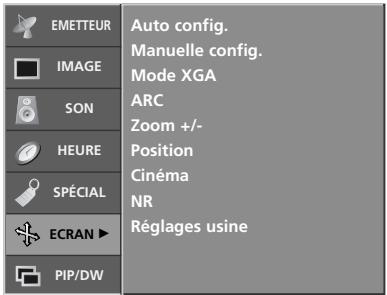

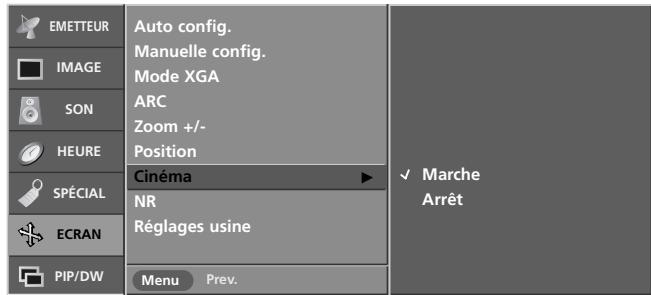

43 Cinéma

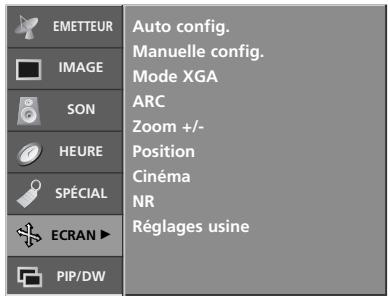

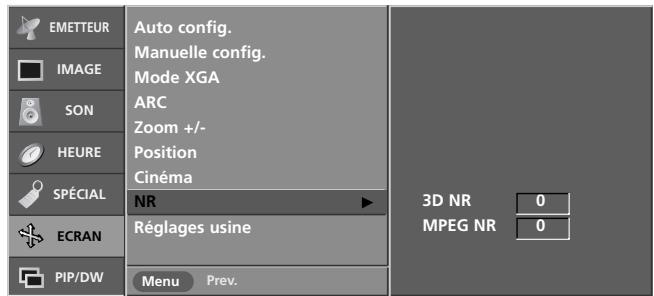

44 NR (Réduction du son)

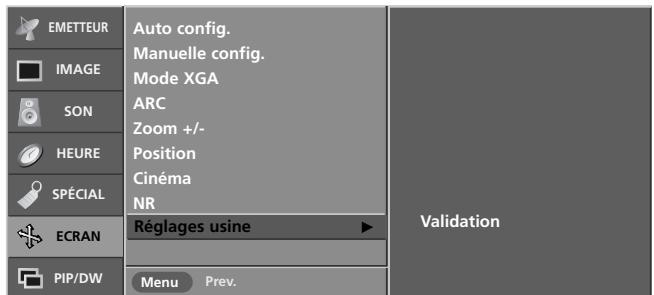

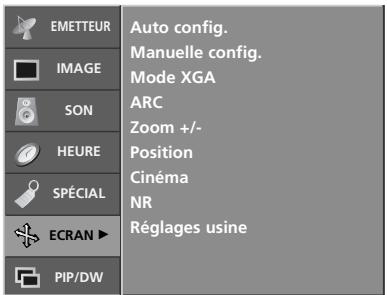

44 Restauration des paramètres usine

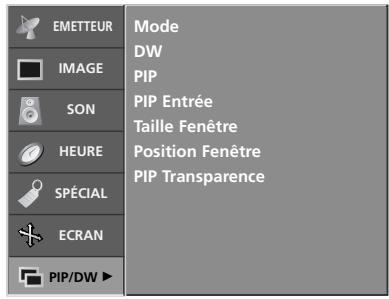

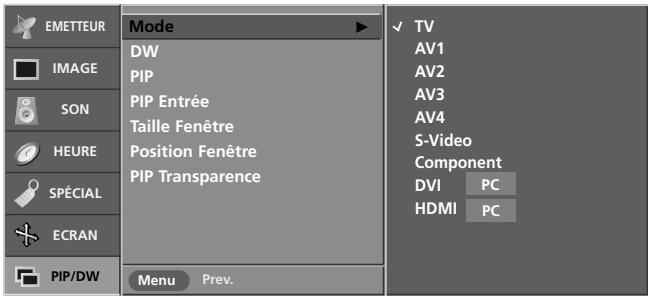

45 Entrée de l'image principale

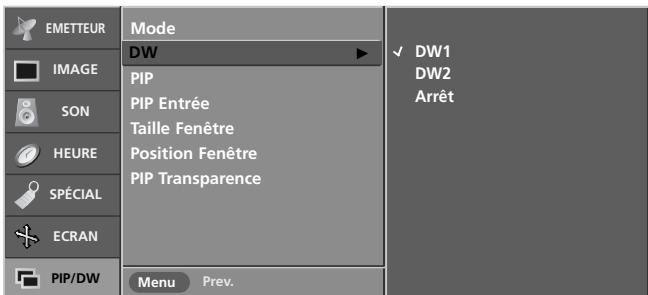

45 Visionnage en mode DW/PIP

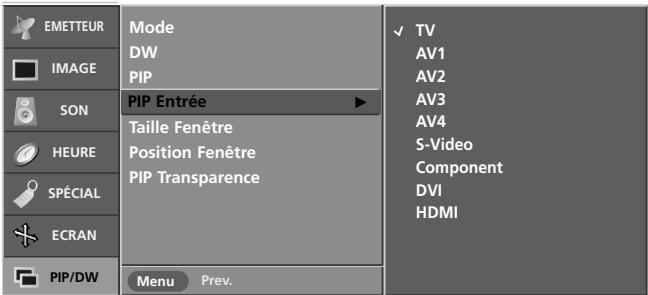

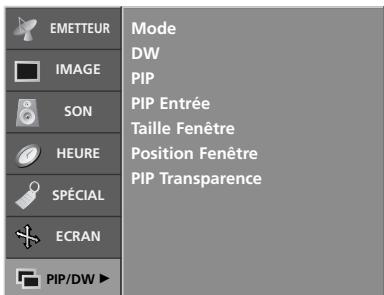

46 Entre PIP

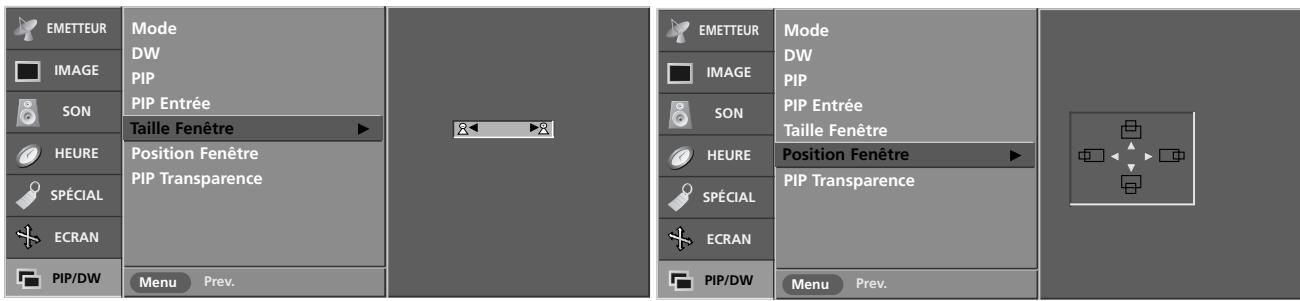

47 Taille/Position Fenetre

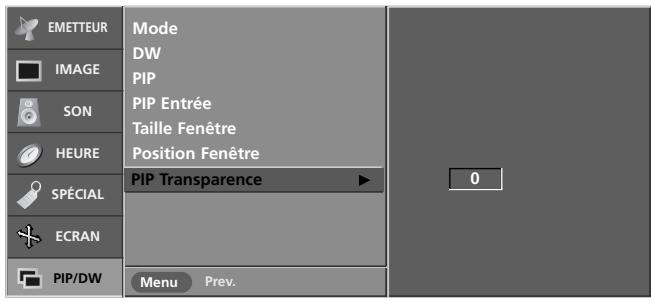

48 PIP Transparency

50 Pour activer/désactiver le télétexte
50 Texte SIMPLE
50 Texte TOP (en option)
51 FASTEXT
51 Fonctions têlexte spéciales

Référence

52 Conseils de dépannage
53 Spécifications du produit
54 Programmation de la télécommande
55 Codes de programmation
57 Codes IR

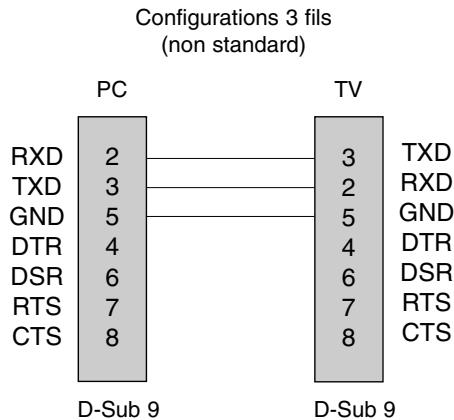

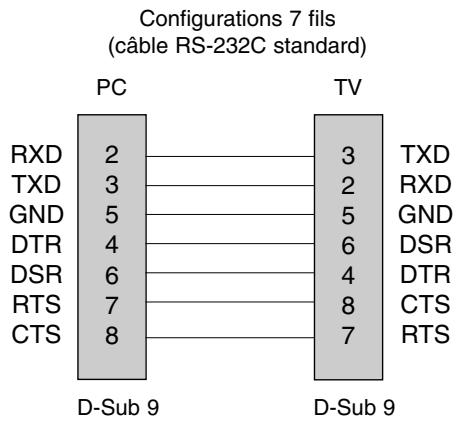

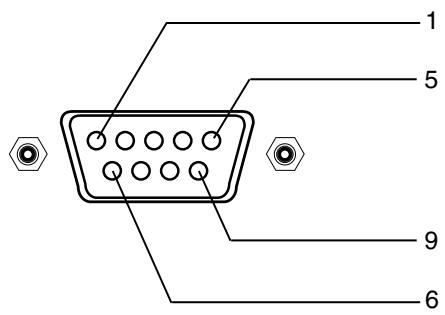

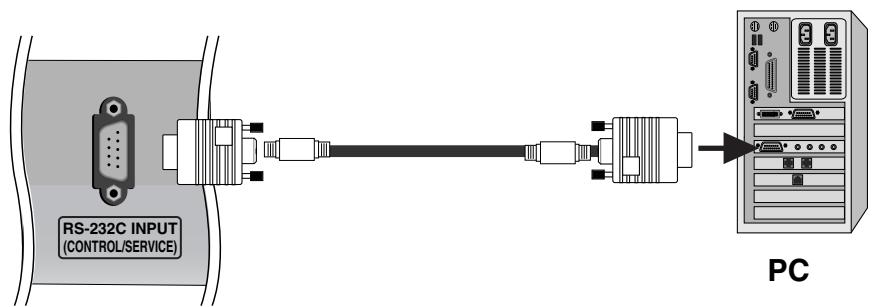

59 Installation du système de commande externe; RS-232C

Introduction

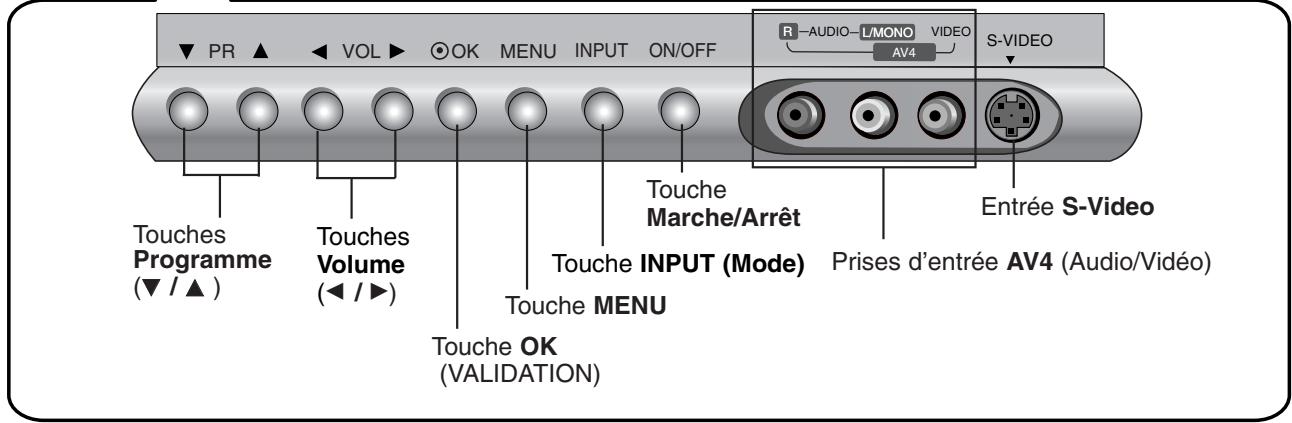

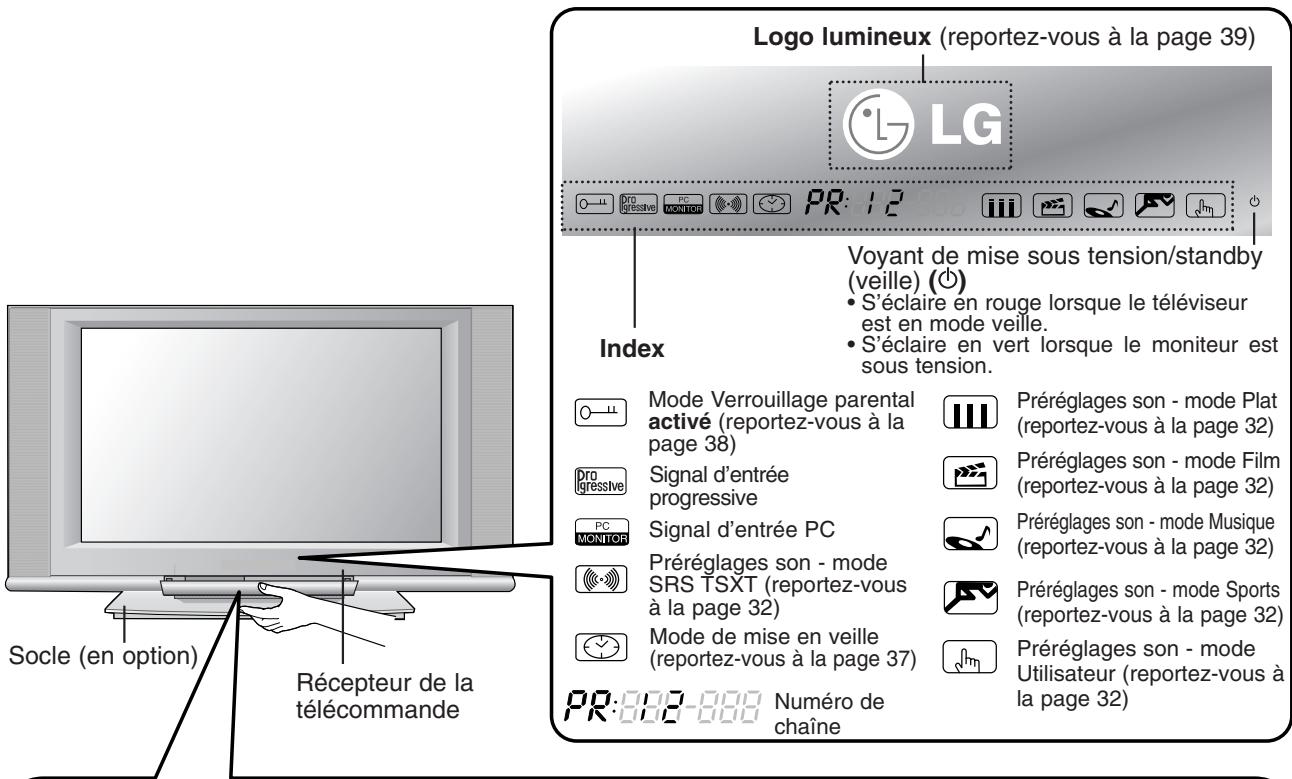

Commands

• Le schéma ci-dessous est une représentation simplifiée de la façade.
• Le matériel représenté peut être quelque peu différent de votre téléviseur.

Introduction

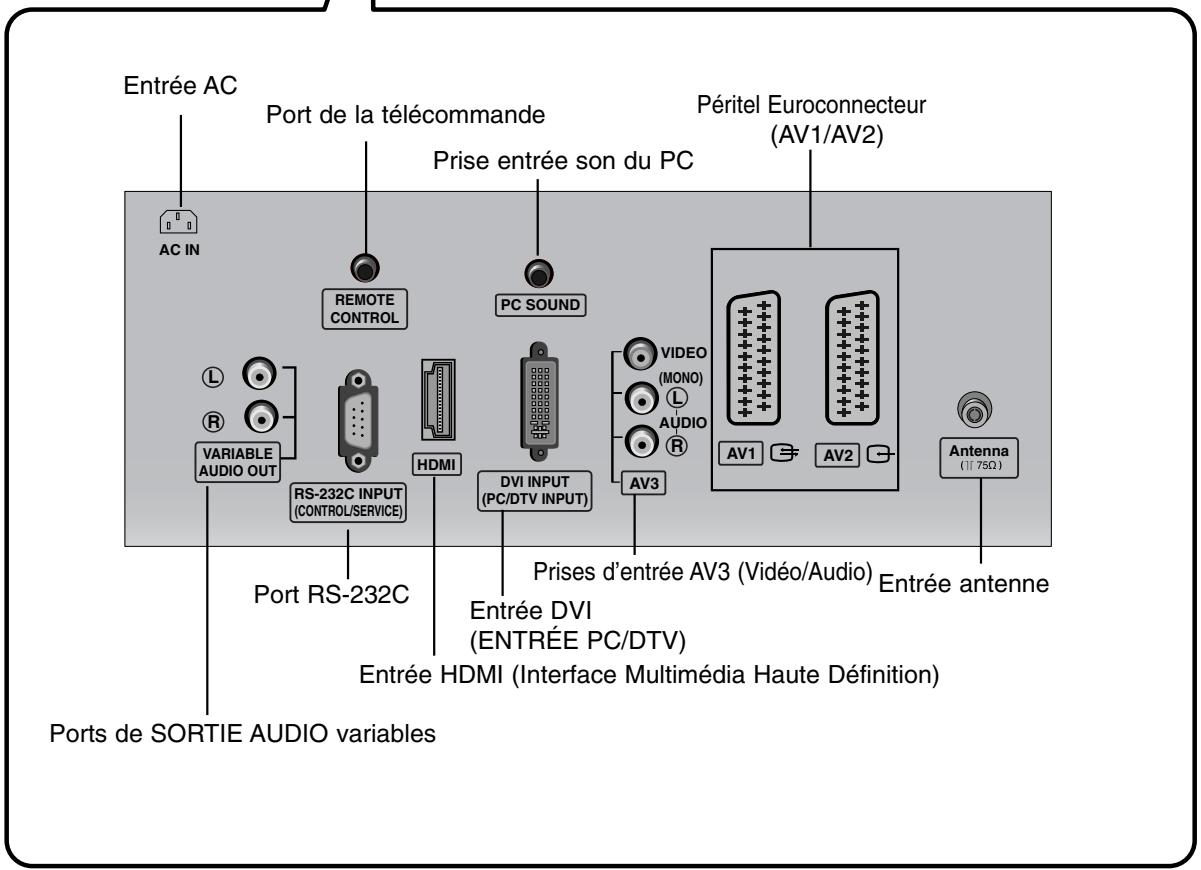

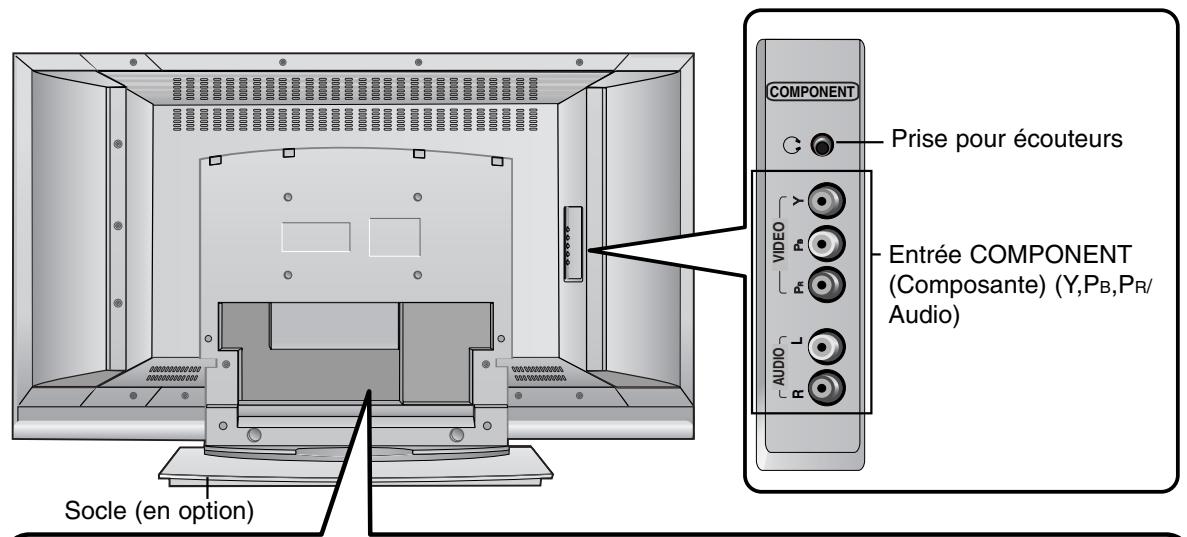

Options de connexion

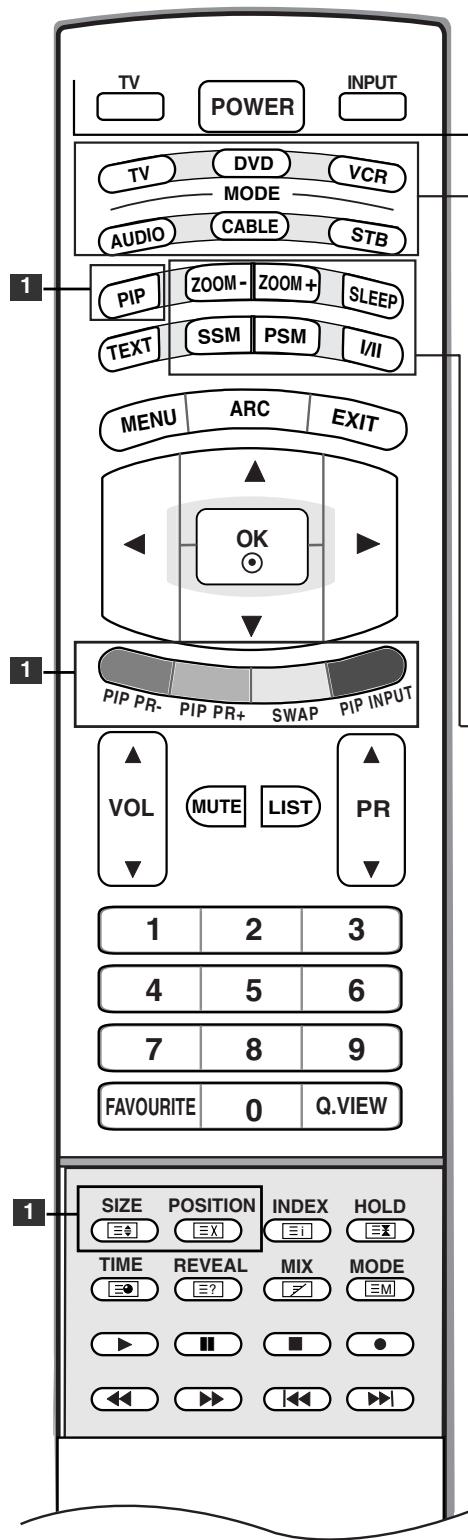

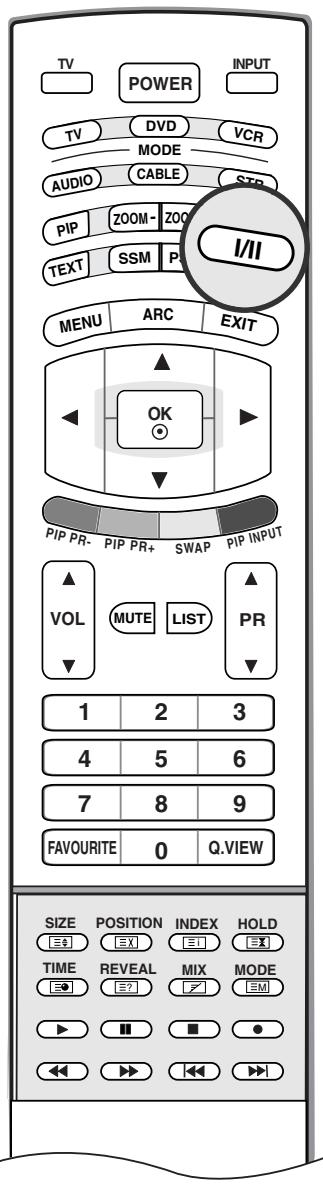

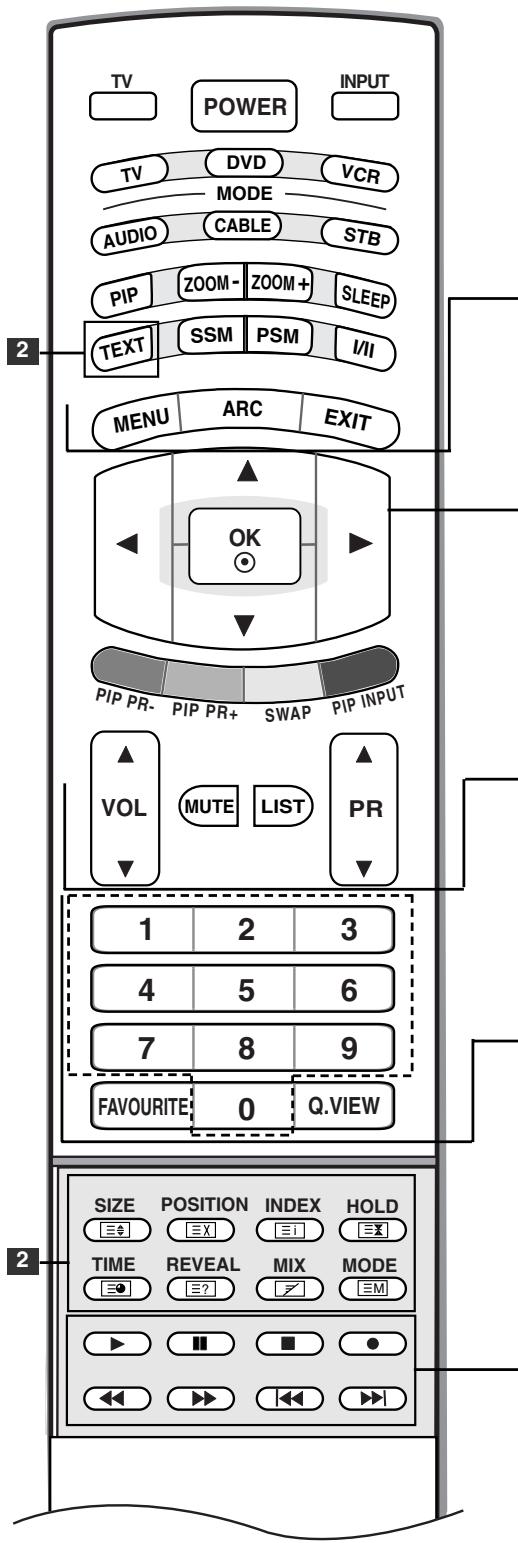

Fonctions des touches de la télécommande

TV

Cette touche permet de revenir au mode TV à partir de n'importe quel mode.

Permet demettre l'appareil sous tension lorsqu'il est en mode veille et de lemettre hors tension pour passer en mode veille.

INPUT (Mode)

Si vous appuyez une fois sur cette touche, le mode OSD s'affichera à l'écran comme indiqué sur le sché ma ci-contre. Appuyez sur les touches / , puis sur la touche OK pour sélectionner la source d'entrée de votre choix (TV, AV1, AV2, AV3, AV4, S-Video, Component, DVI PC/DVI DTV, ou HDMI PC/HDMI DTV).

MODE (MODE)

Permet de sélectionner les modes de fonctionnement à distance : TV, DVD, MAGNETOSCOPE, AUDIO, CÂBLE ou STB

1 BOUTONS

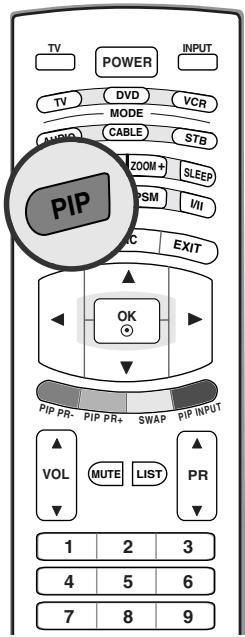

PIP (voir page.46)

L'imagseeconduirepassenmodePIP,DW,POPouArret.

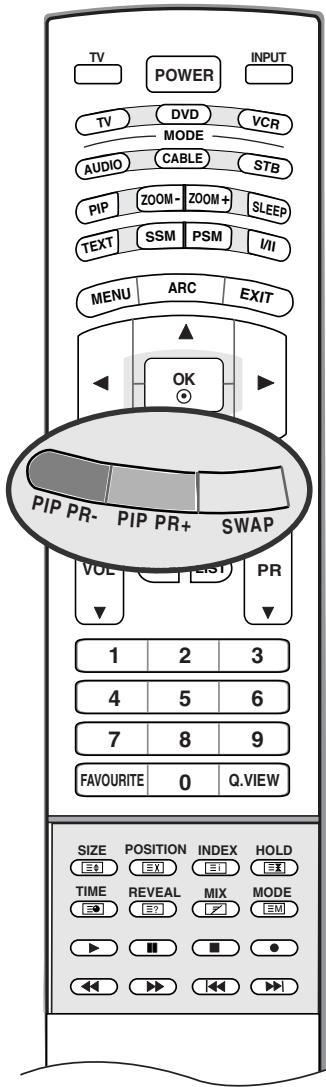

PIP PR -/+ (voir page.49)

sLECTIONne un programme pour la sous-image.

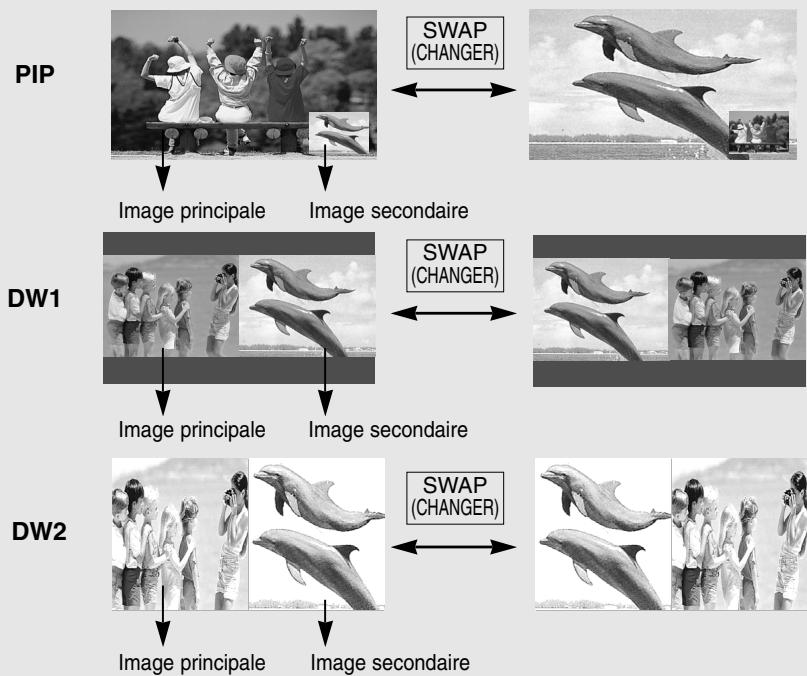

SWAP (voir page.49)

permét de basculer de l'image principale à la sous-image.

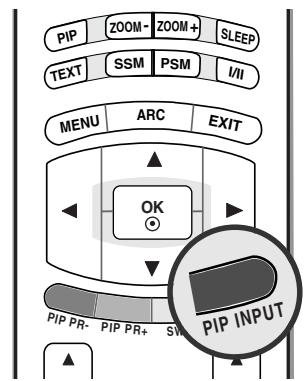

PIP INPUT (voir page.46)

sLECTIONne le mode d'entrée de la sous-image.

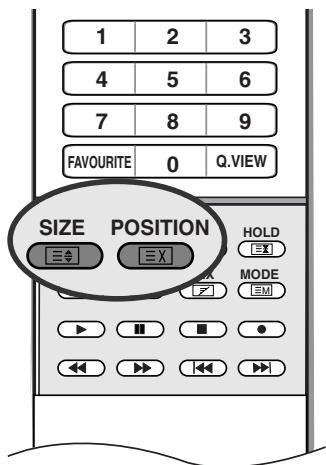

SIZE (voir page.47)

ajuste la taille de la sous-image.

POSITION (voir page.47)

déplace la sous-image vers / ou en direction de / .

TOUCHES COLORÉES : ces touches sont utilisées pour le télétexte (uniquement pour les modèles TÉLETEXTE) ou pour l'Édition des programmes.

ZOOM-/ZOOM+

agrandit ou réduit la taille de l'image principale.

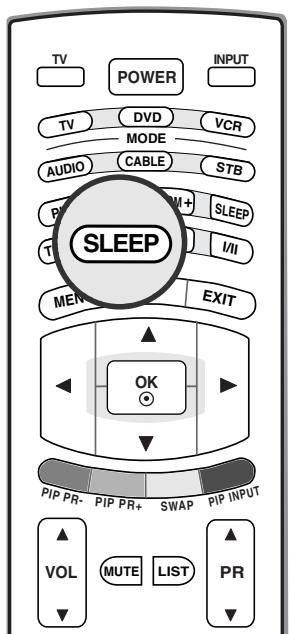

SLEEP (MISE EN VEILLE)

Permet d'activer la mise en veille (voir page 37).

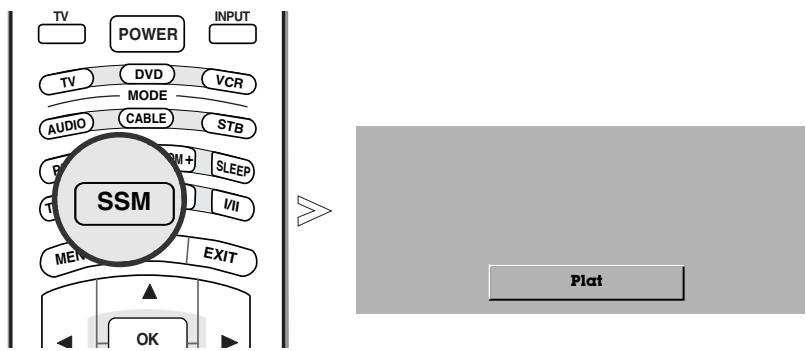

Préroglages son (SSM - Mémorisation des paramètres du son)

Cette fonction vous rappelle vos réglages de son favoris (voir page 32).

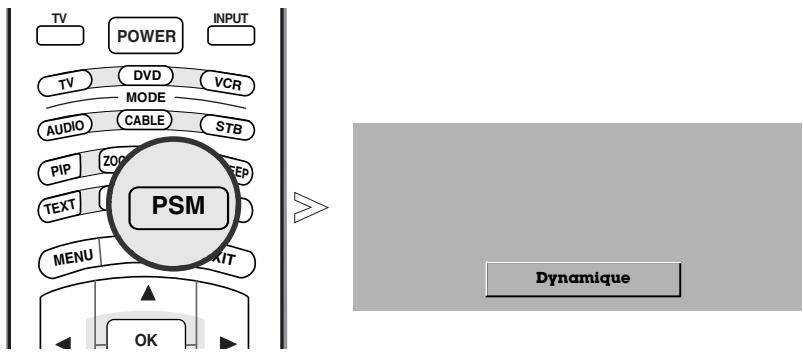

Préroglages image (PSM - Mémorisation des paramètres de l'image)

Cette fonction vous rappelle vos réglages d'images favors (voir page 29).

VII

• Permet de sélectionner la sortie du son.

Introduction

Fonctions des touches de la télécommande

2 Touches du TELÉTEXTE

Ces touches sont utilisées pour le télétexte.

Pour de plus amples détails, veuillez vous reporter à la section 'Télétexte' (page 50).

MENU (MENU)

Permet de seLECTIONner un menu.

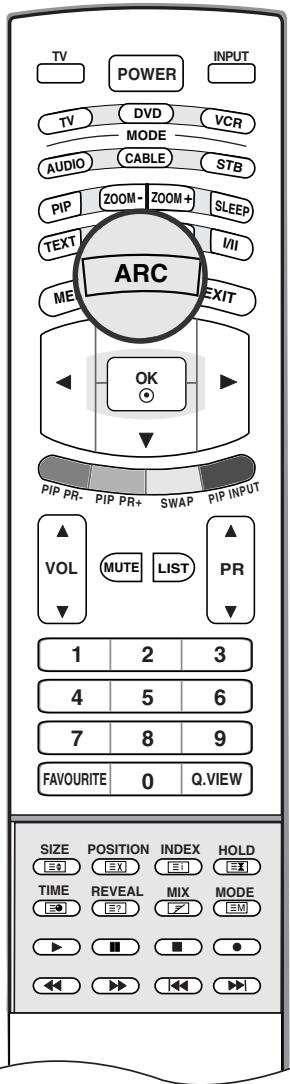

ARC

Permet de selectionner le format d'image de votrechioix (voir page 42).

EXIT (SORTIE)

Efface tous les affichages à l'écran et returne au mode de visionnage du téléviseur à partir de n'importe quel menu.

/ / / (haut / bas / gauche / droite)

Permet de selectionner ou de regler un élément dans un menu.

OK(VALIDATION)

Valide votre sélection ou affiche le mode en cours.

VOL (VOLUME) ▲ / ▼

Permet de régler le volume.

MUTE (SOURDINE)

Permet de couper ou de remetre le son.

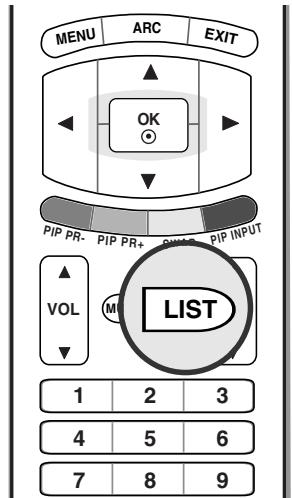

LIST

affiche la liste des programmes. (voir page.28).

PR (PROGRAMME) ▲ / ▼

Permet de selectionner un programme.

Touches numériques : de 0 à 9

• Permettent de sélectionner un programme.

• Permettent de sélectionner des éléments numérotés dans un menu.

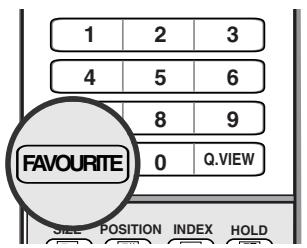

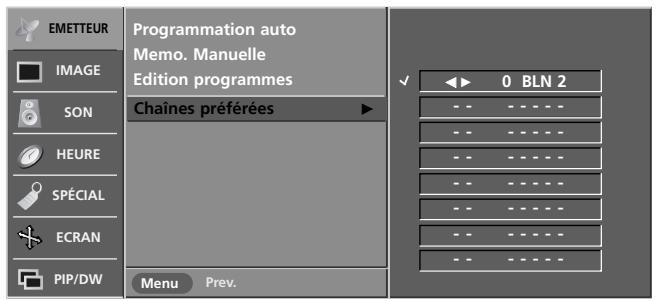

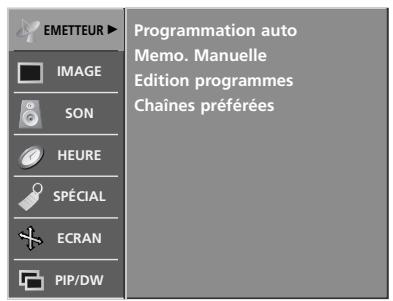

FAVOURITE (Preferee)

Permet d'afficher vos chaînes préférentes (reportez-vous à la page 28).

Q.VIEW

Permet de revenir au programme visionné précédemment.

Touches VCR (magnétoscope)/ DVD

Ces touches permettent de commander un magnétoscope ou un lecteur DVD LG.

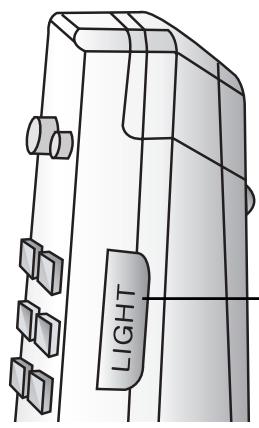

LIGHT (Illumination)

Permet d'illuminer les touches de la télécommande.

Insertion des piles

1 Ouvrez le capot du组成部分 à piles à l'arrière de la télécommande.
2 Inserez deux piles de 1,5 V de type AA (alcalines) en respectant les symboles de polarité (+ avec +, - avec -). Ne mélangez pas des piles usagées avec des piles neuves.
3 Refermez le capot.

• Utilisez la télécommande à 7 mètres de distance et dans un angle de 30 degrés (gauche / droite) à l'intérieur du champ de l'unité réceptrice.

• Veillez à ne pas jeter les piles usagées mais à utiliser les moyens de recyclage afin de protégger l'environnement.

Socle pivotant (en option)

• Le socle vous permet de faire pivoter votre téléviseur de 30^ à gauche ou à droite ; vous bénéficierez ainsi d'un meilleur champ visuel.

Installation

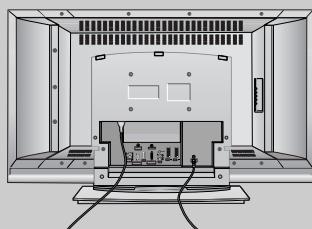

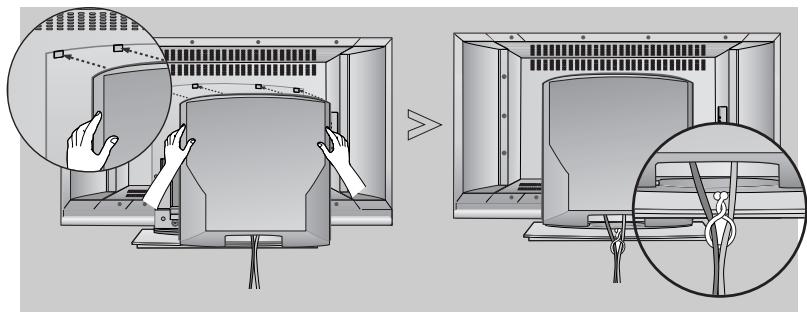

Raccordements de base

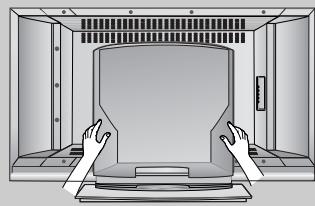

1 Tenez la couverture du panneau arrête avec les deux mains puis tirez-la vers vous.

Raccordez les cables.

Après avoir soigneusement raccordé les câbles, disposez-les dans le support prévu à cet effet (en option).

Pour raccorder d'autres
équipements, reportez-vous à la section Branchements d'un équipement externe.

3 Refermez la couverture du panneau arrriere en inserant les encoches dans les orifices.

Faites passer les câbles dans l'ouverture arrière de l'appareil, puis fixez-les en utilisant l'attache de fixation.

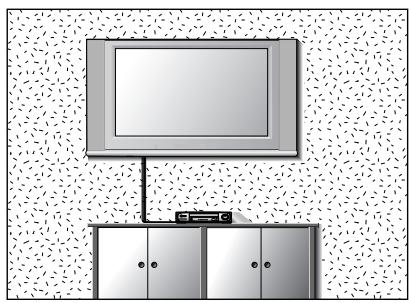

Montage au mur : Installation horizontal

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque cote et derriere le mur. Vous trouvez les instructions détaillées de l'installation chez votre revendeur ; reportez-vous également au Guide de configuration et d'installation de l'interface de montage au mur.

Installation du socle

Afin de permettre une aération suffisante, l'espace minimum requis est de 10 cm de chaque côté et derrière le mur.

Branchements d'un équipement externe

Ne jamais brancher le cordon d'alimentation avant d'avoir terminé de raccorder tous les équipements pour ne pas endommager l'appareil.

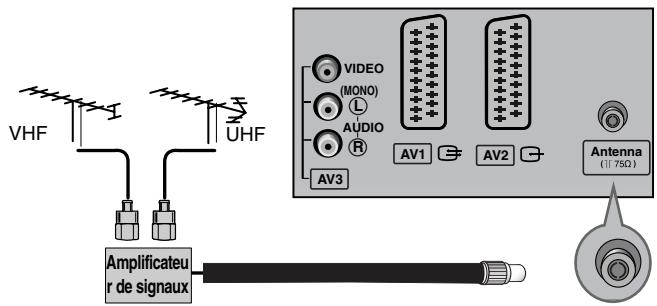

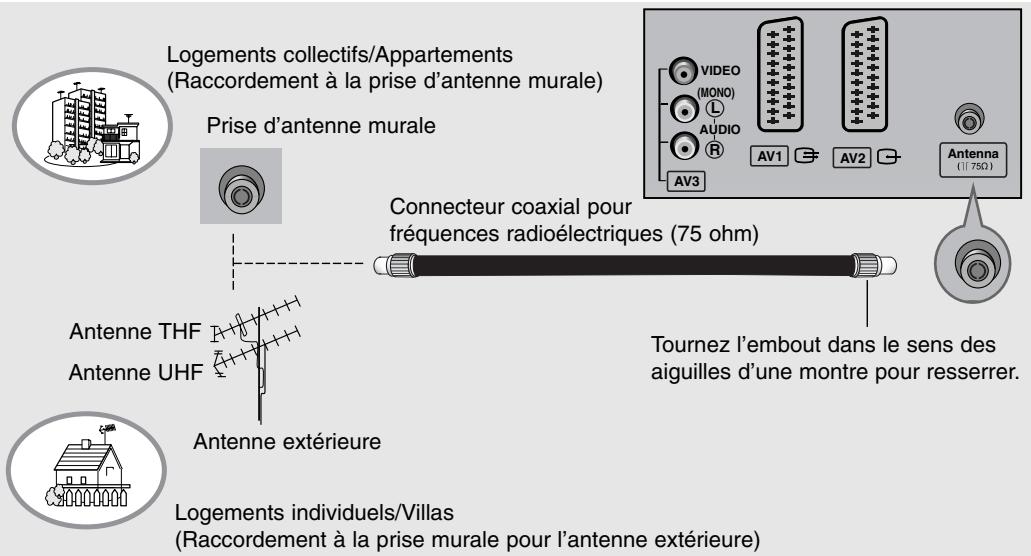

Raccordement à une antenné

• Afin d'obtenir la meilleure qualité d'image, réglez la direction de l'antenne.
• Le cable et le convertisseur d'antenne ne sont pas fournis.

• Pour receiveoir une image de(Meilleure qualite dans les zones ou les signaux se recoivent mal, installez sur I'antenne un amplificateur de signaux comme indiqué sur le schema de droite.
• Pour acheminer le signal dans deux branchements de télévision, veuillez utiliser un diviseur.

Installation

Branchements d'un équipement externe

Branchement d'un magnétoscope

• Afin d'éviter de possibles interférences, veillez à laisser une distance suffisante entre le magnétoscope et le téléviseur.
• Tout particulièrement dans le cas de l'image figée d'un magnétoscope. Il se peut que l'utilisation du format 4:3 entraine une rémanence de l'image sur l'écran.

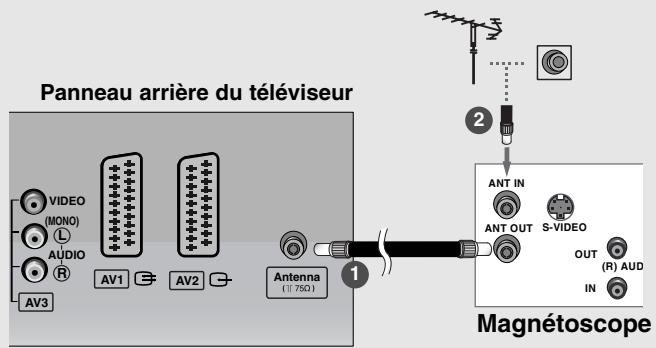

Raccordement avec un cable d'antenne

Raccordez la prise ANT OUT du magnétoscope à la prise Antenna du téléviseur.
Raccordez le cable d'antenne à la prise ANT IN du magnétoscope.
3 Appuyez sur la touche PLAY (LECTURE) du magnétoscope, puis trouvez le canal ajustat entre le téléviseur et le magnétoscope pour pouvoir regarder la télévision.

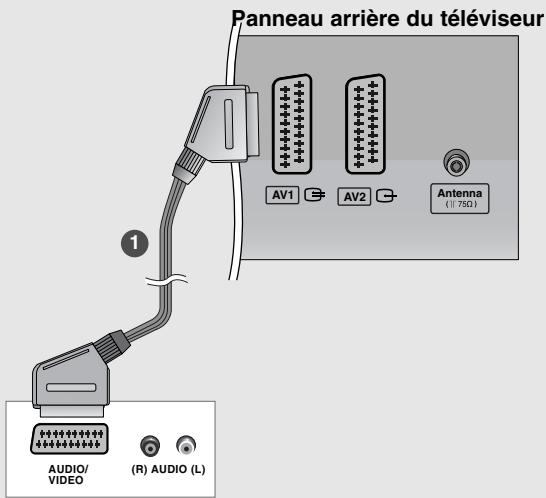

Raccordement avec une prise Péritel

Magnétoscope

Raccordez la prise Peritel du magnétoscope à la prise Peritel AV1 du téléviseur. Veuillez utiliser le cable péritel blinde.
Insérez une cassette video dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d'emploi du magnétoscope).
3 Sélectionnez la source d'entrée AVI à l'aide de la touche INPUT de la télécommande.

• Si vous étés connectés sur la prise péritel AV2, Sélectionnez la source d'entrée AV2.

• Si vous magnétoscope émet un signal de commutation via les prises Péritel AV1 ou AV2, le téléviseur passera automatiquement à la source d'entrée AV1. Cependant, si vous voulez continuer le visionnage en mode TV, appuyez sur les touches PR ▲ / ▼ ou sur les touches numériques.

• Vous pouvez également enregistrer des programmes reçus par le téléviseur sur une cassette video.
• Le type de signal RGB (les signaux rouge, vert et bleu) peut être sélectionné uniquement pour la prise Péritel AV1 ; la source d'entrée AV1 peut alors être reçue. Cesignaux sont par exemple transmis à travers un décodeur de télévision à péage, une console de yeux, un lecteur de CD photo, etc., et ce signal numérique peut être enregistré via la prise Péritel AV1.
• Si vous avez raccordez simultanement les prises Peritel AV1 et AV2, la source d'entrée AV2 est la seule a pouvoir être reçue.
• Dans la prise Peritel AV2, la sortie video n'est pas disponible.

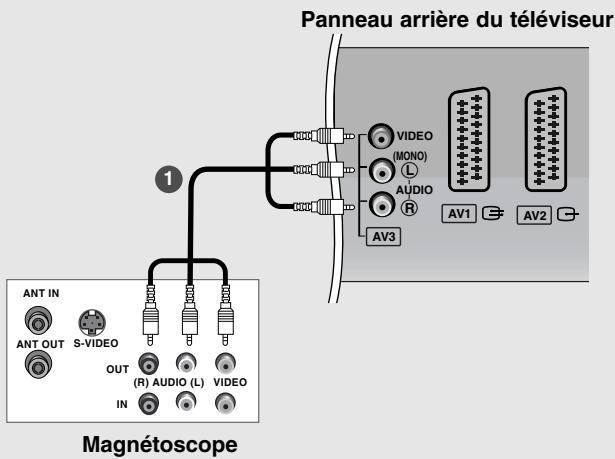

Raccordement avec un cable RCA

Raccordez les cables AUDIO/VIDÉO du magnétoscope aux prises AUDIO/VIDÉO du téléviseur. Veuillez respecter les couleurs des prises : (Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge).
2 Insérez une cassette video dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d'emploi du magnétoscope).
3 Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande. - Si vous étés connectés sur la prise AV4 située sur le panneau avant, Sélectionnez la source d'entrée AV4.

• Si vous avez un magnétoscope mono, raccordez le cable audio du magnétoscope à la prise AUDIO L/MONO du téléviseur.

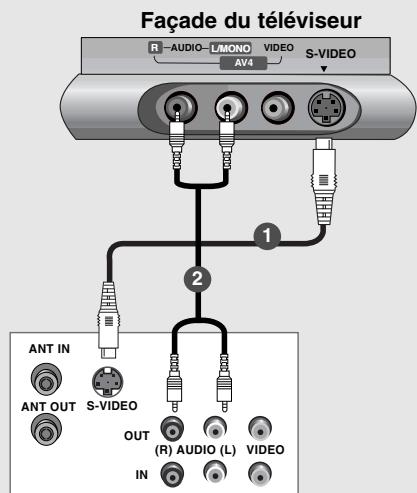

Raccordement avec un cable S-Video

Magnétoscope

Raccordez la prise de sortie S-VIDEO du magnétoscope à la prise d'entrée S-VIDEO du téléviseur. Lorsque vous raccordez un magnétoscope S-Video à la prise S-Video, la qualité de l'image est nettement améliorée.
Raccordez les cables AUDIO du magnétoscope aux prises AUDIO du téléviseur.
3 Insérez une cassette video dans le magnétoscope, puis appuyez sur la touche PLAY (LECTURE) du magnétoscope (reportez-vous au Mode d'emploi du magnétoscope).
4 Sélectionnez la source d'entrée S-Video à l'aide de la touche INPUT de la télécommande.

Installation

Branchements d'un équipement externe

Branchement d'un DVD

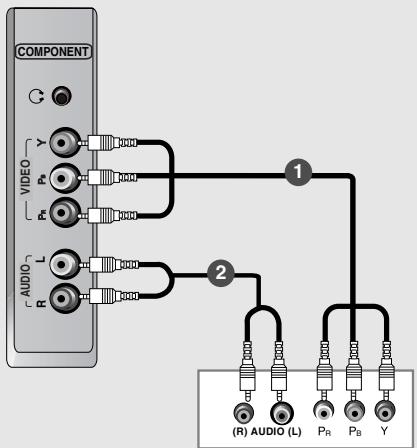

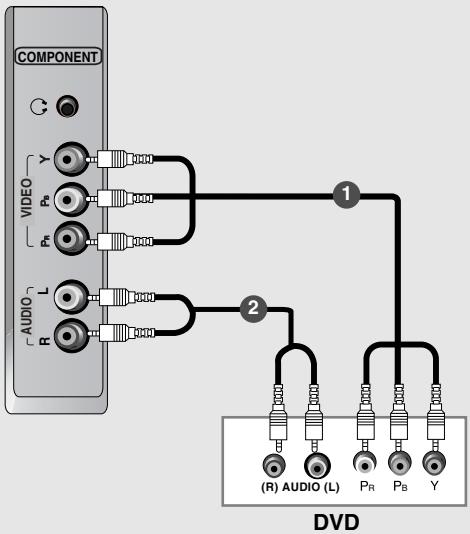

Raccordement avec un cable Component (Composante)

Face côte du téléviseur

Raccordez les prises de sortie video (Y, PB, PR) du DVD sur les prises d'entrée COMPONENT VIDEO (Y, PB, PR) du téléviseur.
Raccordez les sorties audio du DVD aux prises d'entrée COMPONENT AUDIO du téléviseur.
3 Mettez votre lecteur DVD sous tension, puis insérez un DVD.
4 Sélectionnez la source d'entrée Component à l'aide de la touche INPUT de la télécommande.
5 Reportez-vous au Manuel du lecteur DVD pour suivre les instructions de fonctionnement.

• Entrées video composante

Voupeuz améliorer la qualité de l'image en branchant le lecteur DVD sur les entrées video composante, comme illustré ci-dessous.

Étrées video composante du télévisueur	Y	PB	PR
Sorties video du lecteur DVD	Y	Pb	Pr
	Y	B-Y	R-Y
	Y	Cb	Cr
	Y	PB	PR

Raccordement avec un cable Péritel

Raccordez prieste Peritel du DVD à la prise Peritel AV1 du télévisueur. Veuillez utiliser le cable Peritel blindo.
Mettez votre lecteur DVD sous tension, puis insérez un DVD.
3 Sélectionnez la source d'entrée AVI à l'aide de la touche INPUT de la télécommande.
- Si vous étés connectés sur la prise péritel AV2, sélectionnez la source d'entrée AV2.

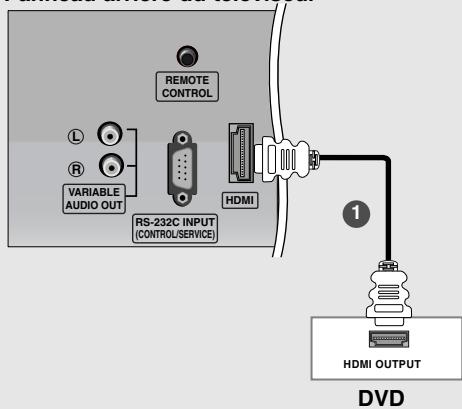

Raccordement avec un cable HDMI

Panneau arrêté du téléviseur

Raccordez la prise de sortie HDMI du DVD à la prise d'entrée HDMI du téléviseur.
Sélectionnez la source d'entrée HDMI DTV à l'aide de la touche INPUT de la télécommande.
3 Reportez-vous au Manuel du lecteur DVD pour suivre les instructions de fonctionnement.

• Si vous utilisez un cable HDMI, le téléviseur peut recevoir simultanément des signaux audio et video.

Installation

Branchements d'un équipement externe

Branchement d'un STB (Boitier decodeur)

Raccordement avec un cable Component (Composante)

Face côté du téléviseur
Récepteur DTV (Boitier décodeur)

Raccordez les prises de sortie video (Y, PB, PR) du DVD sur les prises d'entrée COMPONENT VIDEO (Y, PB, PR) du téléviseur.
Raccordez les sorties audio du DVD aux prises d'entrée COMPONENT AUDIO du téléviseur.
3 Allumez le boîtier décodeur numérique (reportez-vous au Mode d'emploi du boîtier décodeur numérique).
4 Sélectionnez la source d'entrée Component à l'aide de la touche INPUT de la télécommande.

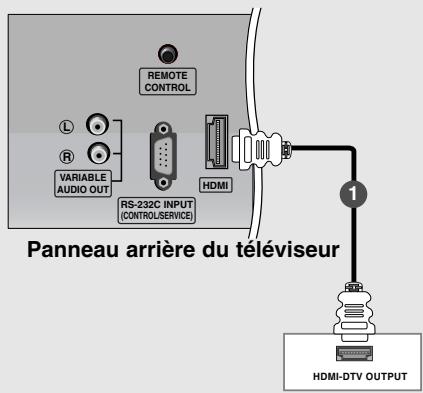

Raccordement avec un cable HDMI

Récepteur DTV (Boitier décodeur)

Raccordez la prise de sortie HDMI du boitier décodeur numérique à la prise d'entrée HDMI du téléviseur.
2 Allumez le boitier decodeur numérique (reportez-vous au Mode d'emploi du boitier decodeur numérique).
3 Sélectionnez la source d'entrée HDMI DTV à l'aide de la touche INPUT de la télécommande.

• Si vous utilisez un cable HDMI, le téléviseur peut recevoir simultanément des signaux audio et video.

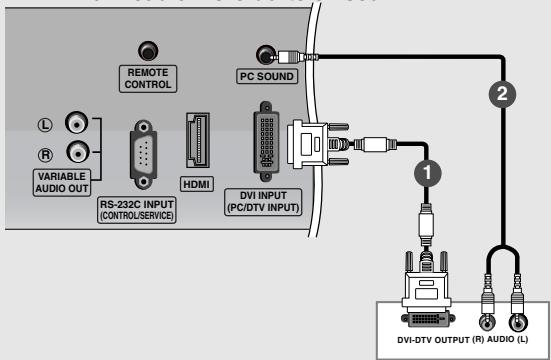

Raccordement avec un cable DVI

Panneau arrêté du téléviseur
Récepteur DTV (Boîtier décodeur)

Raccordez la prise de sortie DVI du boftier décembreur numérique à la prise d'entrée DVI INPUT (PC / DTV INPUT) du télévisueur.
Raccordez les cables audio du boitier décembre numérique à la prise PC SOUND du téléviseur.
3 Allumez le boitier décodeur numérique (reportez-vous au Mode d'emploi du boitier décodeur numérique).
4 Sélectionnez la source d'entrée DVI DTV à l'aide de la touche INPUT de la télécommande.

Branchement de la télévision par câbles

• Une fois abonné à la télévision par câbles et après avoir installé un convertisseur, vous pourrez avoir accès à la programmation que propose le cable.
• Pour de plus amples informations concernant le cable, veuillez contacter vous fournisseur le plus proche.

Raccordement avec un cable RCA

1 Raccordez les cables AUDIO/VIDÉO du décodeur aux prises AUDIO/VIDÉO du téléviseur. Veuillez respecter les couleurs des prises : (Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge).
Sélectionnez la source d'entrée AV3 à l'aide de la touche INPUT de la télécommande.
- Si vous étés connectés sur la prise AV4 située sur le panneau avant, Sélectionnéz la source d'entrée AV4.
3 Sélectionnez les chaînes à l'aide de la télécommande du décodeur.

Raccordement avec un cable S-Video

Façade du téléviseur

Raccordez la prise de sortie S-VIDEO du décodeur à la prise d'entrée S-VIDEO du téléviseur. La qualité de l'image estILAeure.
Raccordez les cables AUDIO du décodeur aux prises AUDIO du téléviseur.
3 Sélectionnez la source d'entrée S-Video à l'aide de la touche INPUT de la télécommande.
4 Sélectionnez les chaînes à l'aide de la télécommande du décodeur.

Installation

Branchements d'un équipement externe

Branchement d'une source externe AC

Façade du téléviseur

Raccordez les cables AUDIO/VIDEOS du magneto-scope aux prises AUDIO/VIDEOS du téléviseur. Veuillez respecter les couleurs des prises : (Vidéo = jaune, Audio gauche = blanc et Audio droit = rouge).
Sélectionnez la source d'entrée AV4 à l'aide de la touche INPUT de la télécommande.
- Si vous étés connectés sur la prise S-VIDEO située sur le panneau avant, Sélectionnez la source d'entrée S-Video.
3 Faites fonctionner la source externe correspondante.
Reportez-vous au guide de fonctionnement de la source externe.

Prise pour écouteurs

• Vous pouvez écouter le son du téléviseur avec des écouteurs.

1 Branchez les écouteurs à la prise prévue à cet effet.
Pour régler le volume des écouteurs, appuyez sur les touches VOL ▲ / ▼. Si vous appuyez sur la touche MUTE (Coupure du son), le son des écouteurs est coupé.

• Lorsque vous écoutez le son du téléviseur avec les écouteurs, les enceintes du téléviseur n'émettent aucun son.

Branchement d'un PC

Raccordement avec un cable DVI-D ou un cable DVI à D-Sub

Panneau arrêté du téléviseur

1 Branchez le télévisuer sur le PC à l'aide du cable PC.

Connectez le cable d'entrée audio du PC à la prise d'entrée PC SOUND du téléviseur.

3 AllumezVotePC.

4 Sélectionnez la source d'entrée DVI PC à l'aide de la touche INPUT de la télécommande.

REMARQUE

Connectez-vous depuis le port de sortie DVI du PC au port d'entrée DVI du téléviseur en utilisant le cable DVD et non le cable DVI à D-Sub. La sortie DVI analogique peut ne pas'être prise en charge par certaines cartes graphiques.

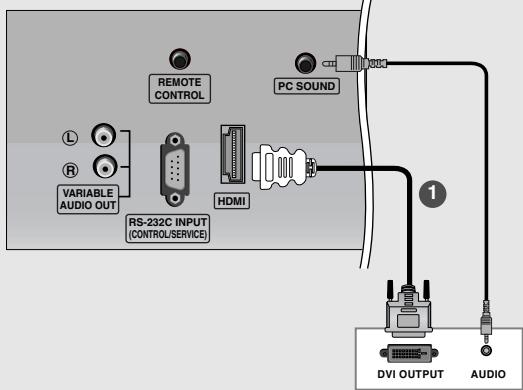

Raccordement avec un cable HDMI à DVI

Panneau arrêté du téléviseur
PC

Raccordez la prise de sortie DVI du PC à la prise d'entrée HDMI du téléviseur.
Raccordez le cable audio du PC à la prise PC SOUND du télévisueur.
3 Allumez le PC et le téléviseur.
Sélectionnez la source d'entrée HDMI PC à l'aide de la touche INPUT de la télécommande.

• Si le PC est muni d'une sortie DVI et non d'une sortie HDMI, il est nécessaire de réaliser un raccordement audio séparé.
• Il n'est pas possible de raccorder un cable HDMI à DVI à la prise DVI INPUT (ENTRÉE DVI) du téléviseur.

Installation

Branchements d'un équipement externe

Résolution de l'écran disponible

PC (Caracteristiques techniques d'affichage du moniteur)

Résolution	Fréquence hori-zontale (kHz)	Fréquence ver-ticale (Hz)
720 x 400	31,468	70
640 x 480	31,469	60
	37,500	75
800 x 600	37,879	60
	46,875	75
832 x 624	49,725	75
1024 x 768(XGA)	48,363	60
	56,470	70
	60,123	75
1280 x 768(WXGA)	47,776	60
1360 x 768(WXGA)	47,720	60
1366 x 768(WXGA)	47,720	60

Remarque

a. Pour une qualité d'image optimale, utilisez si possible une sortie videoe WXGA 1360 x 768 à une fréquence de rafraîchissement de 60 Hz. Si vous utilisez d'autres formats (VGA, SVGA, etc.) ou d'autres fréquences de rafraîchissement, l'image peut perdre de sa qualité. (Pour changer le format de sortie videoe de l'ordinateur, veillez consulter le manuel de fonctionnement de l'ordinateur que vous utilisez.)
b. Si le message Pas de Signal apparait à l'écran, réglez la sortie du PC sur un format liéreférencié dans le tableau des Spécifications de l'affichage du moniteur.
c. La synchronisation des fréquences horizontale et verticale est de type séparé.

Mode de Veille Auto.

Si vous PC est muni du mode d'économiseur d'énergie, le moniteur passée automatiquement en mode de veille automatique.

Si vous n'utilise pas le cable PC fourni, il se peut que le mode de veille automatique ne fonctionne pas.

• la fonction Mode de Veille Auto. n'est pas disponible sous le mode HDMI PC

DTV

Terminal Mode	Component	DVI (DTV)	HDMI (DTV)
480i	o	x	x
576i	o	x	x
480p	o	o	o
576p	o	o	o
720p	o	o	o
1080i	o	o	o

Raccordement du cordon d'alimentation

• Raccordez le cordon d'alimentation correctement comme indiqué ci-dessous.

Opération

Fonctionnement de base

Mise sous/hors tension du téléviseur

1 Veillez tout d'abord à effectuer tous les raccordements. Raccordez le cable d'alimentation AC au téléviseur, puis branchez le cordon d'alimentation sur la prise murale. Appuyez sur la touche POWER du téléviseur afin de lemettre en marche. Levoyant d'alimentation s'allume.
- En mode veille, appuyez sur les touches POWER, PR ▲ / ▼, TV, INPUT ou sur les touches numériques de la télécommande pourmettre en marche le téléviseur.
2 Si vous souhaitez eteindre le téléviseur, appuyez sur la touche POWER située sur la telecommande. Si vous decide de partir en vacances, débranchez la prise de la prise murale.

Réglage du volume

1 Appuyez sur la touche VOL / pour régler le volume.
2 Si vous souhaitez couper le son, appuyez sur la touche MUTE.
Vous pouvè annuler cette fonction en appuyant sur les touches MUTE, VOL ▲ /▼, l/I ou SSM.

Sélection des programmes

1 Appuyez sur la touche PR ▲ / ▼ ou sur les touches NUMÉRIQUES pour sélectionner un numéro de programme.

Sélection de la langue pour l'affichage écran

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selectionner le menu SPECIAL.
2 Appuyer sur le bouton et sur le bouton / pour selectionner la Langue (Language).
3 Appuyer sur le bouton et sur le bouton / pour selectionner la langue désirée. Toutes les indications à l'écran s'affichent dans la langue可以选择.
4 Appuyez plusieurs fois sur la touche OK.
5 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Opération

Fonctionnement de base

Mode de réglage de l'affichage à l'écran

1 Appuyez plusieurs fois sur la touche MENU et la touche / , pour Obtien l'affichage de chaque menu.
2 Appuyer sur le bouton et sur le bouton / pour selectionner une option de menu.
3 Changer le paramétrage d'une option dans le sous-menu ou le menu déroulant avec le bouton / .
Vou陝s que you déplacer vers le menu supérieur en appuyant sur la touche OK ou sur la touche MENU.

a. La fonction OSD (Menu à l'écran) vous permet de régler le menu de l'écran à votre convenance car cette fonction est pourvue d'une presentation graphique.
b. Il est possible que l'OSD (Menu à l'écran) de ce Mode d'emploi soit différent de celui de votre téléviseur; il est effectivement donné à titre d'exemple pour faciliter la configuration du téléviseur.
c. En mode Télatexte, les menus ne sont pas disponible.

Mémorisation des chaînes

Votre telsiseur peut memoriser jusqu'a 100 chaines, sous forme de numeros (de 0 à 99). Une fois les chaines programmées, vous pouvez les visionner l'une après l'autre en utilisant la touche / ou les touches NUMEROTEES. Vous avez la possibilité d'effectuer la programmation en mode automatique ou en mode manuel.

Programmation automatique

• Cette méthode permet de memoriser tous les programmes qui peuvent être reçus. Nous vous recommendons d'utiliser la programmation automatique lors de l'installation du téléviseur.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu EMETTEUR.
2 Appuyer sur la touche et la touche / pour selectionner la Programmation auto.
3 Appuyez sur la touche , puis utilisez les touches / pour sélectionner Systeme.
4 Appuyez sur les touches / pour sélectionner un menu du système TV;

BG : PAL B/G, SECAM B/G (Europe/Europe de l'Est)
I : PAL I/II (Royaume-Uni/Irlande)
DK : PAL D/K, SECAM D/K (Europe de l'Est)
L : SECAM L/L'(France)

5 Sélectionnez Mémoire avec la touche ▲ / ∇.
6 Appuyez sur les touches / ou sur les touches NUMÉRIQUES pour sélectionner le nombre de chaîne de départ. Si vous utilisez les touches NUMÉRIQUES, tout nombre inférieur à 10 doit être précédé du chiffre "0"; par ex.: "05" pour 5.
7 Sélectionnéz Début avec la touche / .
8 Lancez la programmation automatique en appuyant sur la touche . Toutes les chaînes qui peuvent être reçues sont mises en mémoire. Pour les chaînes qui reçoivent les informations VPS (Video Programme Service), PDC (Programme Delivery Control), Télatexte, le nom de la chaîne est méorisé. Si aucun nom de chaîne peut être associé à une chaîne, le numéro de canal est attribué et méorisé sous la forme C (V/UHF 01-69) ou S (Câble 01-47), suivi d'un numéro.

Pour arrêter la programmation automatique, appuyez sur la touche MENU. En fin de programmation automatique, le mode Edition programmes apparait à l'écran. Pour éoperator le programme méorisé, reportez-vous à la section 'Edition des programmes'.

9 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Programmation manuelle

• Ce mode de programmation permet de rechercher manuellement les canaux et de leur afferter les numeros de votrechoix.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu EMETTEUR.
2 Appuyer sur la touche et la touche / pour selectionner la Memo. manuelle.
3 Appuyer sur la touche et la touche / pour selectionner la Mémoire.
4 Appuyez sur les touches « /» ou sur les touches NUMÉRIQUES pour sélectionner le nombre de chaîne de votre choix (de 0 à 99). Si vous utilisez les touches NUMÉRIQUES, tout nombre inférieur à 10 doit être précédé du chiffre ‘0’ ; par ex. : ‘05’ pour 5.
5 Sélectionnez Systeme avec la touche / .
6 Appuyez sur les touches /▶ pour sélectionner un menu du système TV;

BG : PAL B/G, SECAM B/G (Europe/Europe de l'Est)
I : PAL I/II (Royaume-Uni/Irlande)
DK : PAL D/K, SECAM D/K (Europe de l'Est)
L : SECAM L/L(France)

7 Sélectionnez Tuner avec la touche / .
8 Appuyez sur les touches / pour selectionner V/UF ou Cable.
9 Appuyez sur la touche / pour sélectionner Canal.

10 Vous pouze également selectionner la chaine de votrechioix à l'aide des touches «/» ou des touches NUMERIQUES. Si c'est possible, selectionnez le numero de chaine directement avec les touches numériques. Tout nombre inférieur à 10 doit être precedé du chiffre '0'; par ex.: '05' pour 5.
11 Appuyez sur la touche / pour selectionner Recherche.
12 Appuyez sur le bouton / pour commencer la recherche. La recherche s'arrête lorsqu'une chaine est trouvée.
13 Appuyez sur la touche OK pour le mémoriser.
14 Pour programme une autre station, repêtez éstapes 3 à 13.
15 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Réglage de précision

• En règle générale, le Réglage de précision ne s'avère nécessaire que lorsque la qualité de réception est médiocre.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu EMETTEUR.
2 Appuyer sur la touche et la touche / pour selectionner la Memo. Manuelle.
3 Appuyer sur la touche et la touche / pour selectionner la Régl. fin.
4 Appuyez sur le bouton /▶ pour procéder à un Réglage de précision de l'image et du son.
5 Appuyez sur la touche OK pour le mémoriser.
6 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Affectation d'un nom à une chaîne

• Vous pouvez aussi affecter à chaque numéro un nom de cinq lettres.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu EMETTEUR.
2 Appuyer sur la touche et la touche / pour selectionner la Memo. manuelle.
3 Appuyer sur la touche et la touche / pour selectionner Nom.
4 Appuyer sur le bouton . Vous pouvez utiliser un espace, le signe +, -, un chiffre de 0 à 9 ou une dette de l'alphabet, de A à Z.
5 Appuyez sur les touches /▶ pour sélectionner la position, puis choisissez le deuxième caractère et ainsi de suite.
6 Appuyez sur la touche OK pour le mémoriser.
7 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

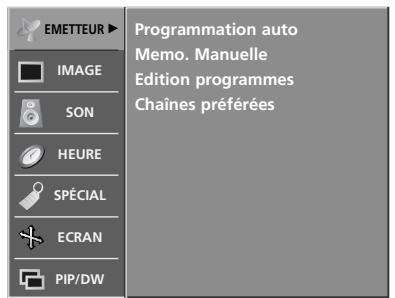

Edition des programmes

• Cette fonction vous permet de supprimer ou de sauter les programmes méorisés. Vous pouvez également déplacer des chaînes vers d'autres numérodes programmes ou effectuer une copie vers les numérodes programmes suivants.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu ENETTEUR.
2 Appuyer sur la touche et la touche / pour selectionner la Edition programmes.
3 Appuyez sur la touche pour afficher le menu correspondant au mode Edition programmes.

Supprimer un programme

1. Sélectionnez le programme que vous pouze supprimer à l'aide de la touche ▲/▼/▲/▶.
2. Appuyez sur la touche ROUGE deux fois. Le programme sélectionné est supprimé et tous les programmes suivants sont avances d'un rang dans la programmation.

Copier un programme

1. Sélectionnez le programme que vous poulez copier à l'aide de la touche ▲/▼/▲/▲
2. Appuyez sur la touche VERTE. Tous les programmes suivants sont avances d'un rang dans la programmation, vers le numéro suivant dans la table.

Déplacer un programme

1. Sélectionnez le programme que vous pouze déplacer à l'aide de la touche ▲/▼/▲/▲.
2. Appuyez sur la touche JAUNE.
3. Déplacez le programme vers le nombre de programme souhaite, à l'aide de la touche ▲/▼/▲/▲.
4. Appuyez de nouveau sur la touche JAUNE pour désactiver cette fonction.

Sauter un programme

1. Sélectionnez le programme que vous poulez sauter à l'aide de la touche ▲/▼/▲/▲.
2. Appuyez sur la touche BLEU. Le programme sauté devient bleu.
3. Appuyez de nouveau sur la touche BLEU pour libérer le programme sauté. Losqu'un numéro de programme est sauté, cela peut dire que vous ne pourrez pas le sélectionner en utilisant la touche / pendant le fonctionnement normal de la télévision. Si vous pouze trouver directement le programme sauté, saisissez le numéro de programme en utilisant les touches NUMEROTEES ou selectionnez-le en menu 'Edition ou Table des programmes'.

4 Appuyez sur la touche EXIT pour revenir sur l'image nomale du téléviseur.

Chaînes préférentes

• Cette fonction vous permet de selectionner directement libre programmefavori.
• Presser FAVOURITE pour sélectionner le programme favori enregistré.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu EMETTEUR.
2 Appuyer sur le bouton et sur le bouton / pour selectionner Chaines préterées.
3 Appuyez sur la touche
4 Sélectionnez --- avec la touche / .
5 Sélectionnez une châne de votrechioix à l'aide des touches «/» ou des touches NUMÉRIQUES. Tout nombre inférieur à 10 doit être précédé du chiffre '0'; par ex.: '05' pour 5.
6 Pour enregistrer un autre programme, repétez les étapes 4 au 5. Vous pouvez enregistrer jusqu'à 8 programmes.
7 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Table des programmes

• Vous pouvez vérifier les programmes enregistrés en mémoire en affichant la table des programmes.

■ Affichage de la table des programmes

Appuyez sur la touche LIST pour afficher la table des programmes. La première page de la table des programmes s'affiche. Elle contient dix programmes.

Note

a. Certains numérios de programmes peuvent apparaître en bleu. Il s'agit des programmes que vous avez sautés en mode Ranger les programmes.
b. Pour certains programmes, le nombre de canal figure sur la table des programmes : aucun nom de chaîne n'est attribué.

■ Sélection d'un programme dans la table

Sélectionz le programes pouvent avec la touche / / / . Appuyez ensuite sur la touche OK.

Le téléviseur affiche la programme selectionné.

Pour faire défilier la table des programmes

La liste des programmes est composée de 10 pages et peut doncContainir jusqu'à 10 programmes.

Pour passer d'une page à l'autre, utilisez la touche / / / .

Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

PSM (Mémorisation des paramètres de l'image)

• Cette fonction permet de régler le télévisueur de façon à ce qu'il restitue la meilleure qualité d'image.
• Lorsque vous reglez manuellement le Contraste, la Lumière, la Couleur, la Nettété et la Teinte (NTSC uniquement), la fonction Préroglages image passée en mode Utilisateur.
• Les réglages Dynamique, Standard, et Doux sont prédéfinis en usine et ne peuvent donc pas être modifiés.
• Vous pouvez également utiliser le menu IMAGE pour effectuer les Prépréglages image.

1 Appuyez plusieurs fois sur la touche PSM pour sélectionner l'option de réglage de l'aspect de l'image comme indiqué ci-dessous : Dynamique, Standard, Doux, ou Utilisateur.

CSM (Colour Status Memory – mémorisation statut couleur)

• Pour initialiser les valeurs (réinitialisation des paramètres par défaut - usine), Sélectionnez l'options Plat.
• Lors du réglage manuel des options concernant la "chaleur" des couleurs de l'image (rouge, vert ou bleu), le statut CSM passes automatiquement au mode Utilisateur.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu IMAGE.
2 Appuyer sur la touche et la touche / pour selectionner Temp de Coul.
3 Appuyez sur la touche , puis sur les touches / pour selectionner Froid, Plat, Chaud ou Utilisateur.

• Froid : les couleurs de l'image sont moins intenses et comportent plus de bleu.
• Plat: cette option vous permet de revenir aux valeurs prédéfinies (réglages par défaut).
• Chaud : cette option permet d'augmenter les couleurs chaudes comme le rouge.

• Utilisateur: cette fonction vous permet de régler les couleurs rouge, bleue et vert à la température de couleur de votrechioix.

• Appuyez sur les touches / pour sélectionner Utilisateur.

• Appuyez sur la touche , puis sur les touches / pour sélectionner Rouge, Vert, ou Bleu.
• Appuyez sur les touches / pour effectuer les réglages de votrechoix.

4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

XD Fonction

• XD est la seule technologie d'amélioration de l'imagé de LG Electronic qui vous permet d'afficher des sources haute définition grâce à un algorithme avancé de traitement de signaux numériques.
• Lorsque vous sélectionnez les options de la fonction Prééglages image (Dynamique, Standard, ou Doux), XD se met automatiquement en Marche. Si XD est régée sur Arrêt, la fonction Prééglages image passée automatiquement au mode Utilisateur et la fonction ACM n'est pas disponible.
• la fonction XD n'est pas disponible sous le mode DVI PC/HDMI PC.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu IMAGE.
2 Appuyer sur la touche et la touche / pour selectionner XD.
3 Appuyez sur la touche puis utilisez les touches / pour selectionner Marche ou Arrêt.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

ACM (Gestion de la couleur active)

• Réglez la fonction ACM pour sélectionner l'option de couleur de peu de votre choix.
• la fonction ACM est disponible sous tous les modes sauf sous le mode DVI PC/HDMI PC.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu IMAGE.
2 Appuyer sur la touche et la touche / pour selectionner ACM.
3 Appuyez sur la touche , puis sur les touches / pour sélectionner Couleur de Peau, Greentone, ou Bluetone.
4 Reglez le niveau avec la touche /
5 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

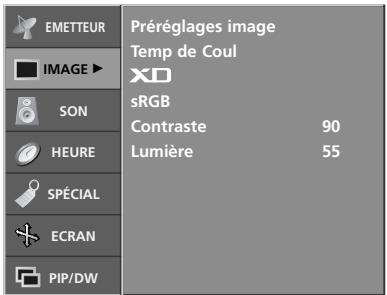

sRGB

• Lorsque le télévisuer a ete raccordé à un équipement externe avec la fonction sRGB, une différence de couleur a ete réglee de façon à afficher des images équivalentes.
• la fonction sRGB est disponible sous le mode DVI PC/HDMI PC.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu IMAGE.
2 Appuyer sur la touche et la touche / pour selectionner sRGB.
3 Appuyez sur la touche puis utilisez les touches / pour sélectionner Marche ou Arrêt.
4 Appuyez sur la touche EXIT pour revenir sur l'image nomale du téléviseur.

Réglage manuel de l'image

• vous pouvez régler le Contraste, la Lumière, la Couleur, la Nettété et la Teinte de l'image (NTSC uniquely) aux niveaux de votre choix.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu IMAGE.
2 Appuyez sur la touche puis sur les touches / pour sélectionner l'image de votrechioix. (Contraste, Lumière, Couleur ou Nettété).
3 Reglez le niveau avec la touche /
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Remarque

• Seuls les réglages Contraste et Lumière sont affichés en mode PC.

• la fonction Préroglages son vous permet de bénéficier d'une meilleure qualité de son sansaucun réglage particulier car le téléviseur règle automatiquement les effets sonores selon lecontenu du programme en cours.
• Lorsque vous reglez manuellement l'égaliseur de son, la fonction Prérglages son passae automatiquement en mode Utilisateur.
• les options SRS TSXT, Plat, Musique, Film et Sports sont prédéfinitions en usine et ne peuvent donc pas être modifiées.
• Si SRS TSXT est sélectionné, les fonctions BBE, Aigus et Graves ne sont pas disponibles.
• Vous pouvez également utiliser le menu SON pour régler la fonction Prépréglages son.

1 Appuyez plusieurs fois sur la touche SSM pour sélectionner l'option de réglage de l'aspect de l'image comme indiqué ci-dessous : SRS TSXT, Plat, Musique, Film, Sports, ou Utilisateur.

• TruSurround XTtechnology est une technologie incorporee sous licence de SRS Labs, Inc.
• SRS(●) est une marque commerciale de SRS Labs, Inc.

BBE

• La fonction de son haute définition BBE restitue un son pur et permet donc d'obtenir une meilleure fluidité des dialogues et un son live.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu SON.
2 Appuyer sur la touche et la touche / pour selectionner BBE.
3 Appuyez sur la touche puis utilisez les touches / pour sélectionner Marche ou Arrêt.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

• BBE. Fabriqué sous licence de BBE Sound, Inc.

Contrôle automatique du volume (AVL)

• La fonction AVL permet de maintenir un niveau de volume égal, même lorsque vous changez de chaîne.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu SON.
2 Appuyer sur la touche et la touche / pour selectionner AVL.
3 Appuyez sur la touche puis utilisez les touches / pour selectionner Marche ou Arrêt.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Réglage manuel du son

• Réglez le son selon vousCHOIX et selon la piece dans laquelle se trouve I'appareil.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu SON.
2 Appuyez sur la touche , puis sur les touches / pour sélectionner le son de votrechoix (Balance, Aigus ou Graves).
3 Appuyez sur la touche , puis utilisez les touches / pour effectuer les réglages de votrechoix.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Haut-parleurs TV

• Vous pouvez régler le statut des haut-parleurs du téléviseur.
• Si vous souhaitez utiliser votre système hi-fi stéreo externe, éteignez les haut-parleurs du téléviseur.

1 Appuyez plusieurs fois sur la touche MENU et la touche / pour selec-tionner le menu SON.
2 Appuyer sur la touche et la touche / pour selectionner Haut-par-leurs TV.
3 Appuyez sur la touche puis utilisez les touches / pour selectionner Marche ou Arrêt.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

11

Réception Stériso/Bilingue

Lorsqu'un programme est selectionné, les paramètres son apparaisent sur l'écran, après la disparition des informations relatives au numéro de programme et un nom à une chaine.

Diffusion Affichage ecran (OSD)

Mono MONO

Stereo STEREO

Dual (bilinge) DUAL I

- Sélection du son mono

Si le signal stéreo est faible, l'émission seraonneilleure en mono. Pour passer en mono, appuyez sur la touche I/II. Pour repasser en stéreo, rappuyez sur la touche I/II.

- Sélection de la langue pour les émissions bilingualues

Si une émission est diffusée en deux langues, vous pouvez sélec-tionner

DUAL I, DUAL II ou DUAL I+II en appuyant une ou plusieurs fois sur la touche VII.

DUAL I permet de retransmettre la langue originale sur les haut-parleurs.

DUAL II permet de retransmettre la langue du doublage sur les haut-parleurs.

DUAL I+II permet de retransmettre une langue sur chaque haut-parleur.

Réception NICAM (en option)

Votre magnétoscope est équipé d'un décodeur de son numérique, qui vous permet de receivevoir un son numérique NICAM (Near Instantaneous

Compressed Audio Multiplexing) d'excellente qualité.

La sortieaudiopeutetre séLECTIONnée en fonction du type d'émis-sion reçue avec la touche I/II.

1. Lorsque vous receivez un son NICAM mono, Sélectionnez NICAM MONO ou MONO.

2. Lorsque vous receivez un son NICAM stéreo, Sélectionnez NICAM STEREO ou FM MONO. Si le signal stéreo est mauvais, passez en mono.

3. Lorsque you receivez un son NICAM dual (bilingue), selection-nez NICAM DUAL I, NICAM DUAL II ou NICAM DUAL I+II or MONO. Si vous selection-nez mono, le message MONO appa-raït sur l'écran.

Sélection de la sortie audio

En mode AV, vous pouvez diriger la sortie son vers le haut-parleur droit ou gauche. Pour sélectionner la sortie audio, appuyez une ou plusieurs fois sur la touche VII.

L + R : Le signal audio de l'entrée audio L sort sur le haut-parleur gauche, le signal audio de l'entrée R sur le haut-parleur droit.

L+R: Le signal audio de l'entrée audio L sort sur les haut-par leurs droit et gauche.

R + R : Le signal audio de l'entrée audio R sort sur les haut-par leurs droit et gauche.

Configuration de l'horloge

• Vous doivent régler l'horloge avant d'utiliser la fonction de mise en marche/arrêt automatique.
• Si une panne de courant a lieu ou si le téléviseur est débranché, il est possible que l'heure en cours se dérègle; dans ce cas, vous devez réinitialiser l'horloge.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu HEURE.
2 Appuyer sur la touche et la touche / pour selectionner la Horloge.
3 Appuyez sur les touches , puis / pour régler les heures.
4 Appuyez sur les touches , puis / pour régler les minutes.
5 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Minuteur de mise en marche/arrêt

• Le minuteur de mise en arrêt commute automatiquement l'appareil à la position stand-by après que le temps de préréglage se soit écoulé.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu HEURE.
2 Appuyer sur la touche et la touche / pour selectionner la Heure arret ou Heure Marche.
3 Appuyer sur la touche et la touche / pour selectionner la Marche. Pour annuler la mise en marche/arrêt automatique, appuyez sur la touche / pour selectionner Arret.
4 Appuyez sur les touches , puis / pour régler les heures.
5 Appuyez sur les touches , puis / pour régler les minutes.
6 Fonction On heures (Marche) seule; appuyez sur , puis sur la touche / , pour régler le volume et le nombre du programme.
7 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Remarque

a. En cas de coupure de courant prolongée (débranchement ou panne de courant), l'horloge doit être réglée de nouveau.
b. Si aucune touche de la télécommande n'est activée durant les deux heures qui suivent la mise en service, l'appareil s'arrête automatiquement.
c. Cette fonction de "démarage et arrêt automatique à heures schoisie" est une programmation journalière.
d. L'arrêt automatique prime sur la mise en marché automatique si la même heures est programmée pour chacune de ces fonctions.
e. Le téléviseur doit être en mode veille pour pouvoir se mettre automatiquement en marche.

Arret auto.

• Si cette fonction est activée et qu'il n'y a aucun signal d'entrée, le téléviseur s'estint automatiquement après 10 minutes.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu HEURE.
2 Appuyer sur le bouton et sur le bouton / pour selectionner Arrêt auto.
3 Appuyer sur le bouton et sur le bouton / pour selectionner Marche ou Arrêt
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Mise en veille

1 Appuyez plusieurs fois sur la touche SLEEP pour sélectionner le nombre de minutes. L'option ‘---’ apparait tout d'abord à l'écran, suivie des options de mise en voille suivantes : 10, 20, 30, 60, 90, 120, 180, et 240 minutes.
2 La minuterie se déclenché à partir du nombre de minutes sélectionnées.
3 Pour savoir combien de minutes il reste avant que le téléviseur ne s'éteigne, appuyez une fois sur la touche SLEEP.
4 Pour annuler la mise en veille, appuyez plusieurs fois sur la touche SLEEP jusqu'à ce que '---' apparaisse.

Remarque

a. Pour visionner le temps de veille restant, appuyez sur le bouton SLEEP une fois.
b. Si vous éteignez l'appareil, le paramètre sélectionné est annulé.

Child Lock

• Le téléviseur peut être régé de manière à ce que la télécommande soit indispensable pour contrôler ses différentes fonctions.

Cela permet d'interdire éventuellesment l'utilisation du téléviseur.

1 Appuyez sur la touche MENU, puis sur / pour selectionner le menu SPECIAL.
2 Appuyer sur le bouton et sur le bouton / pour selectionner Verrouillage.
3 Appuyer sur le bouton et sur le bouton / pour selectionner Marche ou Arrêt
4 Appuyez sur la touche EXIT pour revenir sur l'image nomale du téléviseur.

Remarque

a. Ce téléviseur est programme pour memoriser les dernières options qui ont ete configurees, meme si celui-ci est eteint.
b. Lorsque le verrouillage parental est activé et que le téléviseur est hors tension, appuyez sur les touches POWER, INPUT, PR / du téléviseur ou sur les touches POWER, INPUT, PR / ou les touches NUMÉRIQUES de la télécommande.
c. Lorsque le verrouillage parental est activé, le message Verrouillage parental activé s'affiche à l'écran si vous n'appuyez sur aucune touche du panneau avant du téléviseur pendant le visionnage.

Xo Demo

• Utilisez cette fonction pour savoir si XD demo est activée ou désactivée.
• la fonction XD Demo n'est pas disponible sous le mode DVI PC/HDMI PC.

1 Appuyez sur la touche MENU, puis sur / pour selectionner le menu SPECIAL.
2 Appuyer sur le bouton et sur le bouton / pour selectionner XD Demo.
3 Appuyez sur la touche pour démarrer XD Demo.
4 Pour arrêter XD Demo, appuyez sur la touche EXIT.

Auto Configure

• La fonction Auto config. n'est disponible que sous le mode DVI PC (RGB).
  -Ajuste de façon automatique la position de l'image et minimise le tremblement de l'image.
• Si l'image n'est toujours pas nette après avoir effectué les réglages, bien que votre téléviseur fonctionne correctement, vous nevez effectuer d'autres réglages.
• Permet de régler automatiquement l'écran, l'horloge et la phase de l'écran (l'image affichée disparaître pendant quelques secondes pendant l'exécution de Auto-configuration).

1 Appuyez sur la touche MENU, puis utilisez les touches / pour selec-tionner le menu ECRAN.
2 Appuyer sur la touche et la touche / pour selectionner Auto-config.
3 Appuyez sur le bouton pour lancer Auto config.

• Si la position de l'image n'est toujours pas correcte, essayez de nouveau la fonction Auto adjustment (Ajustement automatique).

Manuelle config.

-La fonction Manuelle config n'est disponible que sous les mode DVI PC (RGB) ou Component (480p, 576p, 720p, 1080i).
- Si l'image n'est toujours pas nette après l'ajustement automatique et spécialement si les caractères continu à trembler, réglez la phase de l'image manuellement.
- Pour corriger la taille de l'écran, ajustez Clock.
- Cette fonction n'est pas disponible sous les modes Component [480i, 576i]. Position H/Position V.

1 Appuyez sur la touche MENU, puis utilisez les touches / pour selec-tionner le menu ECRAN.
2 Appuyer sur la touche et la touche / pour selectionner Manuelle config.
3 Appuyez sur la touche , puis utilisez les touches / pour sélectionner Phase, Clock, Position H ou Position V.

• Phase: Cette fonction vous permet de supprimer le bruit horizontal et d'affiner la durée de l'image.
• Clock: Cette fonction permet de minimiser les barres verticales ou les striures qui apparaissent sur le fond de l'écran. La taille horizontale de l'écran changera également.
• Position H / Position V : Cette fonction permet de régler l'image de droite à gauche et de bas en haut, selon votre choix.

4 Reglez le niveau avec la touche /
5 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Lightening Logo (Illumination logo)

• Si vous activez cette fonction, le logo situé sur le panneau avant du téléviseur s'allume.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu SPECIAL.
2 Appuyer sur le bouton et sur le bouton / pour selectionner Logo lumineux.
3 Appuyer sur le bouton et sur le bouton / pour selectionner Marche ou Arrêt
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Lightening Index (Index lumineux)

• Si vous activez cette fonction, le logo de l'index situé sur le panneau avant du téléviseur s'allume.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu SPECIAL.
2 Appuyer sur le bouton et sur le bouton / pour selectionner Index.
3 Appuyer sur le bouton et sur le bouton / pour selectionner Marche ou Arrêt
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Mode XGA

• La fonction Mode XGA n'est disponible que sous les modes DVI PC (RGB) et XGA/WXGA.
• Pour une meilleure qualité d'image, Sélectionnez le même mode qui correspond à la résolution du PC.

1 Appuyez sur la touche MENU, puis utilisez les touches / pour selec-tionner le menu ECRAN.
2 Appuyer sur la touche et la touche / pour selectionner Mode XGA.
3 Appuyez sur la touche , puis utilisez les touches / pour sélectionner le mode de votrechioix. Les réglages commence.

Zoom de la taille de l'image

• Lorsque vous agrandissez ou réduisez la taille de l'image, les images affichées sur l'écran peuvent prendre un aspect moins naturel.
• Vous pouvez également agrandir ou réduire la taille de l'image en utilisant les touches Zoom+/Zoom- de votre télécommande puis en ajustant la position de l'image principale en utilisant les boutons / / / en mode image agrandie.
• la fonction Zoom +/- n'est pas disponible sous le mode DVI PC.

1 Appuyez sur la touche MENU, puis utilisez les touches / pour selec-tionner le menu ECRAN.
2 Appuyer sur la touche et la touche / pour selectionner Zoom + -
3 Appuyez sur le bouton puis sur le bouton / pour agrandir ou réduire la taille de l'image.
L'échelle d'ajustement de la fonction Zoom va de 100~300.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Format de l'image (ARC)

• Les images peuvent être visualisées sous différents formats, le format Spectacle, Plein écran, Original, 4:3, 16:9, 14:9, Zoom. Dans ce cas, appuyez le touche ARC pour selectionner le format désiré.
• Vous pouvez également utiliser le menu ECRAN pour régler ARC.

Spectacle

Quand votre poste TV recoit un signal d'écran large, cette option vous permet de régler l'image horizontally, selon un rapport non linéaire, pour replir tout l'écran.

Plein écran

Quand votre poste TV recoit un signal d'écran large, cette option vous permet de régler l'image horizontallyment ou verticalément, selon un rapport linéaire, pour replir la totalité de l'écran.

Original

Quand votre poste TV recoit un signal d'écran large, cette option s'adapte automatiquement au format d'image envoyé.

4:3

En modo standard, l'image sera visualisée dans les 4:3 (format généralement utilisé par toutes les stations).

16:9

Format panoramicique. Ce format est utilisé pour les films à grand spectacle (16:9).

14:9

L'écran 14:9 est visualisé juste comme le ce mais l'écran 4:3 est magnifié au haut / inférieur et leftr / droite de sorte que l'écran 14:9 soit plein.

Zoom

Cette transformation du format 4:3 en format 16:9 voeu permettra d'avoir une image agrandie.

Remarque

a. Les formats d'image 16:9 et 4:3 ne sont disponibles que sous le mode PC (DVI ou HDMI).
b. La fonction ARC n'est pas disponible sous le mode DW (Double fenêtre).
c. En mode Component, seu les formats d'image 4:3,16:9 et Zoom sont disponibles.

Position de l'écran

-Lorsque I'ecran est agrandi, you pouvez changer la position de I'mage.
-la fonction Position n'est pas disponible sous le mode DVI PC.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu ECRAN.
2 Appuyer sur le bouton et sur le bouton / pour selectionner Position.
3 Appuyez sur la touche , puis sur les touches / / / pour régler la position.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Cinéma

• Lorsque vous visionnez un film, cette fonction regle automatiquement le télévisuer de manière à ce qu'il restitue la(Meilleure qualite d'imagpe possible.
• La fonction Cinéma est disponible sous les modes TV, AV, S-Video, ou Component (480i,576i).

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu ECRAN.
2 Appuyer sur le bouton et sur le bouton / pour selectionner Cinéma.
3 Appuyer sur le bouton et sur le bouton / pour selectionner Marche ou Arrêt
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

NR (Réduction du son)

• Vous pouvez selectionner 3D NR ou MPEG NR pour diminuer les interférences qui peuvent apparaitre à l'écran lorsque vous regardez la télévision.
• Cette fonction ne peut pas etre utiliser sous les modes DVI PC ou HDMI PC.
  -La fonction 3D NR ne peut pas etre utilise sous les modes Component, DVI DTV ou HDMI DTV.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu ECRAN.
2 Appuyer sur le bouton et sur le bouton / pour sélectionner NR.
3 Appuyer sur le bouton et sur le bouton / pour selectionner 3D NR ou MPEG NR.
4 Appuyez sur les touches / pour effectuer les réglages de votrechoix.

• La plage de réglage de 3D NR est comprise entre 0 et 2.
• La plage de réglage de MPEG NR est comprise entre 0 et 15.

5 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Restauration des paramètres usine

• Vous pouvez initiaiser le Zoom +/-, la Position, la Manuelle Config., la taillie PIP, la position PIP et la taillie de l'image secondaire en mode de double image.
• Cette fonction est disponible dans tous les modes pour initiaiser la valeur ajustée.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu ECRAN.
2 Appuyer sur le bouton et sur le bouton / pour sélectionner Réglages usine.
3 Appuyez sur le bouton pour lancer Reglages usine. L'imagc OK s'affiche.

Menu PIP (Image dans l'image)/DW (Double fenêtre)

Entrée de l'image principale

• Vous pouvez également seLECTIONner l'entrée de votre choix à l'aide de la touche INPUT de la télécommande.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu PIP/DW.
2 Appuyer sur le bouton et sur le bouton / pour selectionner Mode.
3 Appuyez sur la touche , puis sur la touche / pour selectionner TV, AV1, AV2, AV3, AV4, S-Video, Component, DVI PC/DVI DTV, ou HDMI PC/HDMI DTV.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Visionnage en mode DW/PIP

• Le mode PIP vous permet de visionner en même temps deux modes différents (sources) sur l'écran de votre télévisueur. Une des deux sources affichera une image agrandie et l'autre un insert plus petit.
• Le mode DW (Double fenêtre) divise l'écran en 2, ce qui vous permet d'afficher en même temps deux sources d'images sur l'écran de votre téléviseur. Chaque source s'affiche sur une moitié d'écran.
• Vous pouvez également selectionner le mode DW/PIP à l'aide de la touche PIP de la télécommande.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu PIP/DW.
2 Appuyer sur le bouton et sur le bouton / pour selectionner DW ou PIP.
3 Appuyez sur la touche , puis sur les touches / pour selectionner l'élement.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Menu PIP (Image dans l'image)/DW (Double fenêtre)

Appuyez sur la touche PIP pour acceder à l'image secondaire. Chaque fois que vous appuyez sur la touche PIP, les options PIP changent selon le schéma ci-dessous.
Vou pouvez écouter le son de l'image principale en mode PIP. Remplacez l'image principale par l'image secondaire pour écouter le son de l'image secondaire.

Entrée PIP

• Vous pouvez également sélectionner l'entrée de l'image secondeire de votre choix à l'aide de la touche PIP INPUT de la télécommande.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu PIP/DW.
2 Appuyer sur le bouton et sur le bouton / pour selectionner PIP Entree.
3 Appuyez sur la touche , puis sur la touche / pour sélectionner TV, AV1, AV2, AV3, AV4, S-Video, Component, DVI, ou HDMI.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

■ Appuyez sur les touches PIP INPUT pour sélectionner la source d'entrée de l'image secondaire.

Écran principal	Sous-écran
	PIP/DW	POP
TV	Tous	TV
AV1	Tous (sauf AV1)
AV2	Tous (sauf AV2)
AV3	Tous (sauf AV3)
AV4	Tous (sauf AV4)
S-Video	Tous (sauf S-Video)
Component	Tous (sauf Component)
DVI PC / DVI DTV	Tous (sauf DVI, HDMI)
HDMI PC / HDMI DTV	Tous (sauf DVI, HDMI)

Taille/Position Fenêtre

• Vous pouvez également régler la Taille Fenêtre/Position Fenêtre à l'aide de la touche SIZE/POSITION de la télécommande.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu PIP/DW.
2 Appuyer sur le bouton et sur le bouton / pour selectionner Taille Fenetre ou Position Fenetre.

• Taille Fenêtre : Appuyez sur les touches « /« pour régler la taille de l'image secondaire.
• Position Fenêtre : Appuyez sur les touches ▲ /▼ /◁ /▷ jusqu'à ce que vous atteigniez la position de votre choix.

3 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

Réglage de la taille de l'image secondaire

Appuyez sur la touche SIZE, puis sur les touches / pour régler la taille de l'image secondaire.

Si vous utilisez la touche SIZE sous les modes DW1 et DW2, l'image principale et l'image secondaire sont régles simultanément. Si vous utilisez la touche SIZE sous le mode PIP, vous règlez l'image secondaire.

Déplacement de l'image secondaire (mode PIP uniquement)

Appuyez sur la touche POSITION.

Appuyez plusieurs fois sur les touches / / / jusqu'à ce que vous atteigniez la position de votre choix. L'image seconde se déplace de bas en haut et de gauche à droite.

Menu PIP (Image dans l'image)/DW (Double fenêtre)

PIP Transparency

• Cette fonction sert à prendre le mode PIP clair ou opaque.

1 Appuyez le bouton MENU, ensuite le bouton / pour selectionner le menu PIP/DW.
2 Appuyer sur le bouton et sur le bouton / pour selectionner PIP Transparence.
3 Appuyez sur la touche , puis utilisez les touches / pour réaliser les réglages pertinents.
- La plage de réglage est comprise entre 0 et 10.
4 Appuyez sur la touche EXIT pour revenir sur l'image normale du téléviseur.

■ Sélection de chaine de l'image secondaire

Appuyez sur les touches PIP PR -/+ pour sélectionner une chaîne de l'image secondaire.

Le numéro de chaine sélectionné s'affiche juste en dessous du numéro de chaine de l'image principale.

Permutation de l'image principale et de l'image secondaire

Appuyez sur la touche SWAP pour échanger les images principales et les images secondaires.

Note

a. Dans certains cas, lorsque vous étés en mode PIP/DW, la qualité de l'image principale peut ne pas être la même que celle de l'image secondaire. Il se peut en effet que la qualité de l'image secondaire soit moins bonne que celle de l'image principale.

Télétexte

La fonction Téletexte (ou Texte TOP) est disponible en option. Par conséquent, seuls les postes sur lesquels le système Téletexte a été installé peuvent recevoir les émissions têletexte en utilisant les touches correspondantes.

Le télétexte est un service gratuite diffusé par la plupart des chaînes de télévision. Il propose des informations de dernières minute concernant les actualités, la météo, les programmes TV, les valeurs de la bourse, ainsi que de nombreux autres sujets.

Le décodeur télétexte de ce téléviseur est compatible avec les systèmes SIMPLE, TOP et FASTEXT. Un télétexte SIMPLE (standard) contient un certain nombre de pages, que l'on peut selectionner en tapant directement le numero correspondant. TOP (Table Of Page) et FASTEXT offrent des méthodes de selection de page plus modernes, vous permettant d'afficher une page sans connaître son numero.

Pour activer/désactiver le télétexte

Pour activer le télétexte, appuyez sur la touche TEXT. La première page ou la derniere page seLECTIONnee s'affiche. Le decodeur de télétexte selectionne le mode télétexte retransmis par la station. Deux nombres de page, le nom de la chaîne, la date et l'heure sont maintainant affichés sur la première ligne de l'écran. Le premier nombre de page indique votre selection, tandis que le second indique le numéro de la page actuèlement affichée. Pour désactiver le télétexte, appuyez sur la touche TEXT. Le téléviseur réaffiche le mode précédent.

Texte SIMPLE

■ Sélection des pages

1. Tapez les trois chiffres correspondant au numero de la page avec les touches NUMEROTEES.
   Si you tapez un mauvais chiffre, completez le numero errone et recommencez, ain de selectionner le numero correct.
2. Pour selectionner la page precedente ou la page suivante, vous pouze utiliser la touche PR / .

■ Programmation des touches de couleur en mode LIST

Pour passer en mode LIST lorsque le téléviseur est en SIMPLE, TOP ou FASTEXT, appuyez sur la touche M.

Voues aee la possibite de programmer qure numeros de page de vpre choix en leur affectant une couleur. Pour les selec tionner, il you suffira d'appuyer sur la touche de couleur correspondante.

1. Appuyer sur un des boutons colorés.
2. Utiliser le clavier numérique pour selectionner la page du programme que vous souhaitez voir.
3. Appuyer sur le bouton OK, la page selectionnée sera memorisee en acces direct sur. Par la suite, vous pourrez selec tionner cette page en acces direct en appuyant sur ce meme bouton coloré.
4. Les trois autres touches colorées peuvent être programmées de la même manière.

Texte TOP (en option)

Le guide utilisateur situé en haut de l'écran affiche quatre zones colorées en rouge, vert, jaune et bleu. La zone jaune désigne le groupe suivant, la zone bleue le bloc suivant.

■ Sélection des groupes/blocs/pages

1. La touche BLEU permet de passer d'un bloc au suivant.
2. La touche JAUNÉ permet de passer au groupe suivant (avec fin de page automatique au bloc suivant).
3. La touche VERTE permet d'afficher la page suivante (avec fin de page automatique au groupe suivant). Vous pouvez également utiliser la touche PR ▲.
4. La touche ROUGE permet de revenir en arrière. Vous pouvez également utiliser la touche PR .

■ Sélection directe des pages

En mode TOP, comme en mode SIMPLE, vous pouvez selectionner une page telétexte en tapant les trois chiffres correspondant à son numéro avec les touches NUMEROTEEs.

FASTEXT

Les pages télétexte sont codées en fonction des cases colorées figurant en bas de l'écran. Pour sélectionner une page, il suffit d'appuyer sur la touche de couleur correspondante.

■ Sélection des pages

1. Sélectionnez la page d'index en appuyant sur la touche [E].
2. Voupez selectionner les pages codées en fonction des cases colorées en appuyant sur la touche de couleur correspondante.
3. En mode FASTEXT, comme en mode SIMPLE, vous pouvez selectionner une page télétexte en tapant les trois chiffres correspondant à son nombre avec les touches NUMEROTEES.
4. Pour sélectionner la page précédente ou la page suivante, utilisez la touche PR ▲ / ▼.

Fonctions télétexte spéciales

Certain pages contiennent des informations cachees (solutions de devinettes ou d'enigmes, par exemple). Une simple pression sur la touche permet d'afficher les informations cachées.

Une seconde pression cache à nouveau les informations.

SIZE (TAILLE)

Cette fonction permet de doubler la taille des lettres à l'écran.

Une simple pression sur la touche agrandit la moitié supérieure de la page.

Une deuxieme pression agrandit la moitié inférieure de la page.

Une troisième pression restaure l'affichage initial.

EX MISE A JOUR

Cette fonction permet d'afficher l'image TV, pendant la recherche d'une page télétexte. Le symbole (é×) apparait alors dans le coin supérieur gauche de l'écran. Lorsque la page mise à jour est disponible, le symbole (é×) est remplaced par le nombre de la page.

Appuyez sur cette touche pour visualiser la page de télétexte mise à jour.

HOLD ( STILL)

Interrompt le défillement automatique des pages pour les pages télétexte complenant plusieurs pages écran. Le nombre de pages écran et le numéro de celle qui est actuellement affichée apparait normalement au-dessous de l'heure. Lorsque vous appuyez sur cette touche, le symbole stop apparait dans le coin supérieur gauche de l'image et le défilament automatique des pages écran est bloqué.

Une nouvelle pression permet de relancer le défilament.

MIX

Les pages télétexte apparaisent en surimpression sur l'image TV.

Pour faire disparaitre l'image TV, rappuyez sur cette touche.

TIME

Pour afficher l'heure en haut à droite de l'écran pendant la retransmission d'un programme de télévision. Pour la faire disparaitre, appuyez sur la touche. En mode télétexte, pressez le bouton pour selectionner un nombre de sous-page. Le numéro de sous-page est affiché en bas de l'écran. Pour garder ou changer la sous-page, presser les boutons Rouge/Vert ou ▲ /▼. Presser encore pour quitter la fonction.

Référence

Conseils de dépannage

L'opération ne fonctionne pas normalement.
Mauvais fonctionnement de la télé-commande	• Vérifiez qu'aucun obstacle n'empêche la transmission du signal de la télécommande vers le moniteur. • Vérifiez que la polarité des piles est correcte (+ sur +, - sur -) • Vérifiez que le mode de fonctionnement à distance est correct : TV, VCR etc. • Remplacez les piles.
L'appareil s'éteint soudainement	• Le mode veille est peut-être activé. • Vérifiez les réglages de mise sous/hors tension. L'alimentation a été interrompu • Aucune station d'émission n'est syntonisée avec le mode de mise en voille activé.

Mauvais fonctionnement de la fonction video.
Absence d'im-age et de son	Vérifiez que l'appareil est allumé.Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émis-sion.Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur.Vérifiez la direction et/ou l'emplacement de l'antenne.Vérifiez la prise secteur en y branchant un autre apparéil.
L'image apparait lentement après avoir allumé l'ap-pareil	Il est normal que l'image apparaisse lentement lorsque l'appareil s'allume. Si aucune image n'apparait au-delà de cinq minutes, contactez le service tech-nique.
L'image et les couleurs sont mauvaises	Réglez la Couleur à l'aide des options du menu.Assurez-vous que l'appareil et le magnétoscope sont suffisamment espacés l'un de l'autre.Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émis-sion.Assurez-vous que les cables du magnétoscope sont correctement installés.Activez n'importe qu'elle fonction pour restaurer la luminosité de l'image.
Barres verti-cales/horizon-tales ou tremble-ment de l'image	Décelez une possible interférence avec un apparéil ou un outil électrique.
Mauvaise réception de certaines chaînes	Il se peut que la station d'émission aït des problèmes, syntonisez sur une autre chaîne.Le signal émis par la station d'émission est faible; changez la direction de l'an-tenne pour recevoir un signal.Détectez les sources de possibles interférences.
L'image apparait avec des raiés ou des lignes	Vérifiez l'antonne (changez la direction de l'antonne).
Mauvais fonctionnement de la fonction audio.
Image normale mais absence de son	• Appuyez sur la touche VOL ou VOLUME. • Le son est-il activé? Appuyez sur la touche MUTE. • Essayez de passer sur une autre chaîne. Il s'agit peut-être d'un problème d'émission. • Assurez-vous que les câbles audio sont correctement installés. • Vérifiez que les Haut-parleurs TV sont en Marche dans le menu SON.
Absence de son sur un des haut-parleurs	• Réglez la Balance à l'aide des options du menu.
Bruit particulier provenant de l'ap-pareil	• L'appareil émet un bruit particulier lorsque vous l'activez et le désactivez. Ce bruit est dû au changement de température ou du taux d'humidité et n'est enaucun cas le signe d'un dysfonctionnement de l'appareil.

Il existe un problème en mode PC. (S'applique seulement au mode PC)
Le signal est hors de la gamme.	· Ajustez la résolution, la fréquence de lignes ou la fréquence du balayage vertical. · Vérifiez que le cable de signal est connecté. · Vérifiez la source d'entrée.
Barres verticales ou raiés à l'arrière-plan, bruit horizontal, position incorrecte	· Activez la configuration automatique ou ajustez l'horloge, la phase, ou la position H/V.
La couleur de l'écran n'est pas stable ou devient monochrome	· Vérifiez le cable du signal. · Réinstalléz la carte video du PC.

Specifications du produit

Conditions d'alimentation	32LP1R** : AC 100-240V ~ 50/60 Hz 2,0A
	37LP1R** : AC 100-240V ~ 50/60 Hz 2,4A
	42LP1R** : AC 100-240V ~ 50/60 Hz 3,5A
Consommation électrique	32LP1R** : 140W
	37LP1R** : 190W
	42LP1R** : 230W
Système TV	PAL/SECAM B/G/D/K, PAL I/II, SECAM L/L'
Couverture de programme	VHF: E2 ~ E12, UHF: E21 ~ E69, CATV: S1 ~ S20, HYPER: S21 ~ S47
Impédance de l'antenne extérieure	75 Ω

• Afin d'améliorer la qualité de ce produit, les specifications ci-dessus sont sujettes à des modifications sans préavis.

Référence

Programmation de la télécommande

La télécommande fonctionne avec d'autres marques de téléviseurs ; c'est une télécommande universelle. Elle peut être programmée pour commander la plupart des autres apparèils qui fonctionnent avec une télécommande.

Néanmoins, il se peut que le télécommande ne fonctionne pas sur tous les modèles d'autres marques.

Programmation d'un code dans la télécommande

1. Testez votre télécommande.
   Pour savoir si vous télécommande peut commander un apparéil externe sans aucune programmation préalable, mettez l' apparéil externe sous tension ( comme par exemple un magnétoscope), puis appuyez sur la touche de mode correspondante (par ex.: DVD ou VCR) de la télécommande, tout en dirigeant celle-ci vers l' apparéil. Essayez de faire fonctionner les touches POWER et PR ▲ / ▼ pour voir si l' apparéil externe répond correctement. Si ce n'est pas le cas, vous doivent programmer la télécommande pour qu'elle puisse commander l' apparéil externe.
2. Mettez l'appareil externe sous tension, puis appuyez sur la touche de mode correspondante (par ex.: DVD ou VCR) de la télécommande. La touche de la télécommande qui correspond à l'appareil externe sélectionné s'allume.
3. Appuyez simultanément sur les touches MENU et MUTE ; la télécommande est préte pour receivevoir un code de programmation.
4. Introduisez un numero de code à l'aide du clavier numérique de la télécommande. Vous trouvrez les numeros de codes de programmation qui correspondent à votre apparéil externe dans les pages suivantes. Si le code est correct, l' apparéil s'éteint.
5. Appuyez sur la touche MENU pour<mémoriser le code.
6. Essayez de faire fonctionner votre télécommande pour voir si l'appareil externe répond correctement. Si ce n'est pas le cas, renouvelez l'étape 2.

Codes de programmation

Magnétoscopes

Marque	Codes				Marque	Codes				Marque	Codes
AIWA	034				KENWOOD	014	034	039	043	PORTLAND	108			TATUNG
AKAI	016	043	046	124		047	048			PULSAR	072			TEAC
	125	146			LG (GOLDSTAR)	001	012	013	020	QUARTZ	011	014		TECHNICS
AMPRO	072					101	106	114	123	QUASAR	033	066	075	145
ANAM	031	033	103		LLOYD	034				RCA	013	020	033	034
AUDIO DYNAMICS	012	023	039	043	LXI	003	009	013	014		040	041	062	063
BROKSONIC	035	037	129			017	034	101	106		107	109	140	144
CANON	028	031	033		MAGIN	040					145	147
CAPEHART	108				MAGNAVOX	031	033	034	041	REALISTIC	003	008	010	014
CRAIG	003	040	135			067	068				031	033	034	040
CURTIS MATHES	031	033	041		MARANTZ	012	031	033	067		053	054	101
DAEWOO	005	007	010	064		069				RICO	058			TOTEVISION
	065	108	110	111	MARTA	101				RUNCO	148			UNITECH
	112	116	117	119	MATSUI	027	030			SALORA	014			VIDEO CONCEPTS
DAYTRON	108				MEI	031	033			SAMSUMG	032	040	102	104
DBX	012	023	039	043	MEMOREX	003	010	014	031		105	107	109	112
DYNATECH	034	053				033	034	053	072		113	115	120	122
ELECTROHOME	059					101	102	134	139		125			053
EMERSON	006	017	025	027	MGA	045	046	059		SANSUI	022	043	048	135
	029	031	034	035	MINOLTA	013	020			SANYO	003	007	010	014
	036	037	046	101	MITSUBISHI	013	020	045	046		102	134
	129	131	138	153		049	051	059	061	SCOTT	017	037	112	129
FISHER	003	008	009	010		151					131
FUNAI	034				MTC	034	040			SEARS	003	008	009	010
GE	031	033	063	072	MULTITECH	024	034				013	014	017	020
	107	109	144	147	NEC	012	023	039	043		031	042	073	081
GO VIDEO	132	136				048					101
HARMAN KARDON	012	045			NORDMENDE	043				SHARP	031	054	149
HITACHI	004	018	026	034	OPTONICA	053	054			SHINTOM	024
	043	063	137	150	PANASONIC	066	070	074	083	SONY	003	009	031	052
INSTANTREPLAY	031	033				133	140	145			056	057	058	076
JCL	031	033			PENTAX	013	020	031	033		077	078	149
JCPENNY	012	013	015	033		063				SOUNDDESIGN	034
	040	066	101		PHILCO	031	034	067		STS	013
JENSEN	043				PHILIPS	031	033	034	054	SYLVANIA	031	033	034	059
JVC	012	031	033	043		067	071	101			067
	048	050	055	060	PILOT	101				SYMPHONIC	034
	130	150	152		PIONEER	013	021	048		TANDY	010	034

AUDIO

Marque	Codes				Marque	Codes				Marque	Codes
AIWA	014	028	070	096	INKEL	037	058	062	069	MARANTZ	002	018	020	025
	125	129	139	229		078	079	095	121		034	041	081	090
	230					122	149	150	151		097	112
AKAI	163					152	153	154	155	MEMOREX	107
ANAM	003	014	017	023		157	158	159	160	NAD	046
	059	106	189	216		189	207	222	224	ONKYO	013	040	041	047
	217	235	236			225	226	227	243		048	056	057	132
BURMECTER	252					247					133	140
CARVER	086				KEC	185	186	187		OPTIMUS	158
CLARION	199				KENWOOD	038	050	067	089	PANASONIC	007	033	064	113
DAEWOO	027	053	060	084		170	171	197	206		142	220	241	251
	102	148	198	221		215	222			PENNEY	104
DENON	015	075	130	143	KOHEL	030				PHILIPS	026	112	143
FANTASIA	071				NAD	045	046			PIONEER	039	042	043	063
FINEARTS	022				LOTTE	014	016	036	098		065	091	093	094
FISHER	089	099				100	172	173	174		115	123	127	250
LG (GOLDSTAR)	001	021	024	029		175	176	177	178	QUASAR	113
	087	107	108	110		179	180	181	183	RCA	080
	190	191	192	210		201	202	208	213	RCX	092
	211	212	239			214	219	223	232	REALISTIC	103	106
HAITAI	034	035	188	222		238	240			SAMSONG	124	145	146	182
HARMAN/KARDON	068				LXI	103					193	194	195	203
JVC	004	013	141		MAGNAVOX	111					204	244	245	246
MCS	104				MCINTOSH	049				SANSUI	011	135	138	144

Référence

Codes de programmation

DVD

Marque	Codes	Marque	Codes	Marque	Codes	Marque	Codes
APEX DIGITAL	022	MAGNAVOX	013	PHILIPS	013	SONY	007
DENON	020 014	MARANTZ	024	PIONEER	004 026	THOMPSON	005 006
GE	005 006	MITSUBISHI	002	PROCEED	021	TOSHIBA	019 008
HARMAN KARDON	027	NAD	023	PROSCAN	005 006	YAMAHA	009 018
JVC	012	ONKYO	008 017	RCA	005 006	ZENITH	010 016 025
LG (GOLDSTAR)	001 010 016 025	PANASONIC	003 009	SAMSUNG	011 015

CABLE

Marque	Codes				Marque	Codes				Marque	Codes
ABC	003	004	039	042	GOLDEN CHANNEL	030				PHILIPS	006	012	013	020
	046	052	053		HAMLIN	049	050	055			065	085	090
AJIN	112				HITACHI	052	055			PIONEER	034	051	052	063
ANTRONIK	014				HOSPITALITY	070	077				076
ARCHER	005	007	014	024	JERROLD	002	003	004	008	PRUCER	059
CABLE STAR	026					009	010	052	069	PTS	011	048	071	072
CENTURION	092					074					073	074
CENTURY	007				LG (GOLDSTAR)	001	106	101	005	PULSAR	100
CITIZEN	007				M-NET	037				RCA	047
COLOUR VOICE	065	090			MACOM	033				REGAL	049	050
COMBANO	080	081			MAGNAVOX	010	012	064	079	REGENCY	057
COMTRONICS	019	030			MEMOREX	100				REMBRANT	025
DIAMOND	023				MOVIE TIME	028	032			SAMSUMG	102	107	030	068
EAGLE	020	030	040		NSC	015	028	038	071	SCIENTIFIC ATLANTA	003	011	041	042
EASTERN	057	062	066			073					043	045	046
ELECTRICORD	032				OAK	016	031	037	053	SHERITECH	022
GE	072				PANASONIC	044	047			SIGNAL	030
GEMINI	008	022	025	054	PARAGON	100				SIGNATURE	052
GI	052	074			POST NEWS WEEK	016				SL MARX	030

STB

Marque	Codes				Marque	Codes				Marque	Codes
ALPHASTAR DSR	123				EUROPLUS	114				MACOM	010	059	063	064
AMPLICA	050				FUJITSU	017	021	022	027	065				085
BIRDVIEW	051	126	129			133	134			NEXTWAVE	028	124	125	SONY
CHANNEL MASTER	013	014	015	018	GENERAL INSTRUMENT	003	004	016	029	NORSAT	069	070		STARCAST
	036	055				031	059	101		PACE SKY SATELLITE	143			SUPER GUIDE
CHAPARRAL	008	009	012	077	HITACHI	139	140			PANASONIC	060	142		TEECOM
CITOH	054				HOUSTON TRACKER	033	037	039	051	PANSAT	121			088
CURTIS MATHES	050	145				057	104			PERSONAL CABLE	117			137
DRAKE	005	006	007	010	HUGHES	068				PHILIPS	071			TOSHIBA
	011	052	112	116	JANIEL	060	147			PICO	105			UNIDEN
	141				JERROLD	061				PRESIDENT	019	102		044
DX ANTENNA	024	046	056	076	KATHREIN	108				PRIMESTAR	030	110	111
ECHOSTAR	038	040	057	058	LEGEND	057				PROSAT	072			101
	093	094	095	096	LG (GOLDSTAR)	001				RCA	066	106		VIEWSTAR
	097	098	099	100	LUTRON	132				REALISTIC	043	074		WINEGARD
	122				LUXOR	062	144			SAMSUMG	123			ZENITH
ELECTRO HOME	089				MEMOREX	057				SCIENTIFIC ATLANTA	032	138		091

Codes IR

How to Connect

• Branchez la télécommande à fil sur la prise du téléviseur prévue à cet effet.

Remote Control IR Codes

Formedondeémise

Impulsion unique, fréquence de 37.917 KHz modulée à 455 KHz

Fréquence de l'onde porteuse

FPorteuse = 1 / Tc = FOscillateur/12

Ratio = T1/Tc = 1/3

Configuration de la trame

Première trame

Trame repétée

Code d'entête

Code de répetition

Description des bits

Intervalle de trame : Tf

Le signal est transmis tant qu'une touche est maintainue enfoncée.

Référence

Codes IR

Code (Hexadécimal)	Fonction	Remarque
0F	TV	Touché de la télécommande
08	POWER	Touché de la télécommande
0B	INPUT	Touché de la télécommande
C4	MARCHE	Spécifique code IR (marche uniquement)
C5	ARRÊT	Spécifique code IR (ARRÊT uniquement)
60	PIP	Touché de la télécommande
5D	ZOOM-	Touché de la télécommande
5C	ZOOM+	Touché de la télécommande
0E	SLEEP	Touché de la télécommande
20	TEXT	Touché de la télécommande
52	SSM	Touché de la télécommande
4D	PSM	Touché de la télécommande
0A	I/II	Touché de la télécommande
43	MENU	Touché de la télécommande
79	ARC	Touché de la télécommande
5B	EXIT	Touché de la télécommande
07	▲	Touché de la télécommande
06	▲	Touché de la télécommande
40	▲	Touché de la télécommande
41	▼	Touché de la télécommande
44	OK	Touché de la télécommande
72	PIP PR-	Touché de la télécommande
71	PIP PR+	Touché de la télécommande
63	SWAP	Touché de la télécommande
61	PIP INPUT	Touché de la télécommande
72	RED	Touché de la télécommande
71	GREEN	Touché de la télécommande
63	YELLOW	Touché de la télécommande
61	BLUE	Touché de la télécommande
02	VOL▲	Touché de la télécommande
03	VOL▼	Touché de la télécommande
00	PR▲	Touché de la télécommande
01	PR▼	Touché de la télécommande
09	MUTE	Touché de la télécommande
53	LIST	Touché de la télécommande
10~19	Touches numériétées 0 ~ 9	Touché de la télécommande
1E	FAVOURITE	Touché de la télécommande
1A	Q.VIEW	Touché de la télécommande
64	SIZE	Touché de la télécommande
62	PIP:POSITION	Touché de la télécommande
	Téléxteste : UPDATE	Touché de la télécommande
70	INDEX	Touché de la télécommande
65	HOLD	Touché de la télécommande
26	TIME	Touché de la télécommande
2A	REVEAL	Touché de la télécommande
24	MIX	Touché de la télécommande
22	MODE	Touché de la télécommande

Installation du système de commande externe ; RS-232C

• Connectez le jack RS-232C à un matériel de commande externe (tel qu'un ordinateur ou un système de commande A/V) pour contrôler les fonctions de la télévision en externe.
• Connectez le port série du matériel externe au jack RS-232C, à l'arrière du poste TV.
• le cable de connexion RS-232C n'est pas fourni avec le poste TV.

Installation du dispositif RS-232C

Type de connecteur : D-Sub 9 broches mâle

N°	Nom de broche
1	Pas de connexion
2	RXD (réception de données)
3	TXD (envoi de données)
4	DTR (terminal de données prêt)
5	GND (terre)
6	DSR (modem prêt)
7	RTS (préts à envoyer)
8	CTS (préts à émettre)
9	Pas de connexion

Configurations RS-232C

Référence

Installation du système de commande externe ; RS-232C

Set ID

• Utilisez cette fonction pour spécifique un numéro d'identificateur du moniteur (nummer ID).

• Consultez 'Mise en correspondance réelle 1' à la page 61.

• Appuyez sur la touche MENU, puis utilisez les touches / pour selectionner le menu SPECIAL.

• Appuyez sur la touche , puis utilisez les touches / pour sélectionner Set ID.
• Appuyez sur la touche , puis à l'aide des touches / réglez Set ID pour désirir l'identificateur du monieur de votre choix. La gamme de réglage de Set ID est de 1 à 99.
• Appuyez sur la touche OK pour valider.

Paramètres de communication

• Débit en baud : 9600 bps (UART - émetteur-recepteur universel asynchrone)
• Longueur des données : 8 bits
• Parité : aucune
• Bit d'arrêt : 1 bit
  Code de communication : code ASCII
• Use a crossed (reverse) cable.

Listedesréférencedecommandes

	COMMANDE 1	COMMANDE 2	DONNÉE S (hexa)
01. Marche	k	a	0 ~ 1
02. Sélection de l'entrée (Image principale)	x	b	*
03. Sélection de l'entrée (Image secondaire)	x	y	*
04. Format de l'image	k	c	0 ~ 6
05. Sommeil écran	k	d	0 ~ 1
06. Volume muet	k	e	0 ~ 1
07. Contrôle du volume	k	f	0 ~ 64
08. Contraste	k	g	0 ~ 64
09. Luminosité	k	h	0 ~ 64
10. Couleur	k	i	0 ~ 64
11. Teinte	k	j	0 ~ 64
12. Nettété	k	k	0 ~ 64
13. Sélection menu	k	l	0 ~ 1
14. Verrou	k	m	0 ~ 1
15. Balance	k	t	0 ~ 64
16. Sélection de chaine (entrée principale du téléviseur)	m	a	0 ~ 63
17. Sélection de chaine (entrée secondaire du téléviseur)	m	b	0~1
18. Touche	m	c	Code de touche

*: Reportez-vous aux paragraphs 02 et 03 'Sélection de l'entrée' à la page 61.

Protocole de transmission/reception

Transmission

• [Command 1]: première commande. (k,x ou m)
• [Command 2]: seconde commande.
• [Set ID]: vous pouvez régler cette fonction pour qu'elle désirable le monitor ID (l'identificateur du monisteur) désiré, dans le Special menu (Menu spécifique). La plage de réglage va de 1 à 99. Si vous scéléctionnez l'identificateur "0", vous pouvez contrôler tous les moniteurs connectés. L'identificateur (Set ID) est indiqué en décimales (1~99) dans le menu et en hexadécimales (0x0~0x63), dans le protocole de transmission/reception.
• [DATA]: pour transmettre des données de commande.

Transmettre "FF" pour voir l'etat des commandes.

• [Cr] ([rc]): retour chariot.

Code ASCII "0x0D"

• [ ] : code ASCII “espace (0x20)”

Accusé de réception OK

[Command2][][Set ID][][OK][Data][x]]

• Le moniter transmet un accuse de réception (ACK) de ce format quand il reçoit des données normales. Si les données reçues sont en mode lecture, il indique l'état actuel des données. Si ces données sont en mode écrite, ces sont celles de l'ordinateur.

Erreur accusé de réception

[Command2][][Set ID][][NG][Data][x]]

• Le moniter transmit un accuse de réception (ACK) de ce format quand il recoit des erreurs de communication ou des données anormales de fonctions non viables.

Données 1: code non autorisé
2: fonction non prise en charge.

- Messages d'erreur

1. Illegal ID: si l'identificateur est incorrect ou si aucun identificateur n'a eté saisi.
2. B_TokenLength != 2 : si le premier argument de la commande n'est pas égal à 2.
3. Error ==TOKEN_ERROR : si certains caractères spéciaux ou numériques sont saisis dans le premier argument de la commande ou si un espace a été introduit à la mauvaise place dans le premier argument de la commande.
4. Illegal Opcodes : si un alphabet incorrect est saisi dans le premier argument de la commande.
5. Illegal Params : si un paramètre incorrect est défini à la fin de la ligne de commande (la valeur du paramètre n'est pas prise en charge).

01. Marche (commande : a)

pour allumer et eteindre le poste TV.

Transmission

[ k ] [ a ] [ ] [ Set ID ] [ ] [ Data ] [ Cr ]

Donnée 0 : éteint

1:allumé

Accusé de réception

[a][[Set ID][OK][Data][x]

pour montré si le poste est allumé ou étant.

Transmission

[ k ] [ a ] [ c ] [ SetID ] [ c ] [ FF ] [ Cr ]

Accusé de réception

[a][[Set ID][OK][Data][x]

Donnée 0 : éteint

1:allumé

02. Sélection de l'entrée (commande : b) (Main Picture Input)

pour sélectionner l'entrée de la télévision.

Vou pouve également sélectionner une entrée en utilisant la touche TV/AV de la télécommande de la télévision.

Transmission

[x][b][[SetID][Data][Cr]

Data 10:TV 50 or 60:DVI PC

20:AV1 21:AV2 51 or 61:DVI DTV

22:AV3 23:AV4 90 :HDMI PC

30 : S-Video 91 : HDMI DTV

40 : Component

Accusé de réception

[b][ ][Set ID][ ][OK][Data][x]

03. Sélection de l'entrée (commande : y) (Entrée de l'image secondaire)

[x][y][[Set ID][[Data][Cr]

Donnée 10:TV

20:AV1

21:AV2

50 or 60: DVI

90

:HDMI

Accusé de réception

[y][[Set ID][OK][Data][x]

04. Format de l'image (commande : c) (format image principale)

Pour régler le format de l'écran.

You pouvez aussi régler le format de l'écran avec la touche

ARC (CF: commande format) de la télécommande ou dans le menu à l'écran.

Transmission

[ k ] [ c ] [ ] [ Set ID ] [ ] [ Data ] [ Cr ]

Donnée 0 : Normal screen (4:3)

1:Wide screen (16:9)

2:14:9

3:Zoom

4 : Spectacle

5:Plein écran

6: Original

• En mode PC, seuls les formats 16:9 et 4:3 sont disponibles.

Accusé de réception

[c][[Set ID][[OK][Data][x]

05. Sommeil écran (commande : d)

Pourmettre l'écran en sommeil ou le reactiver.

Transmission

[k][d][[Set ID][[Data][Cr]

Donnée 0 : écran actif

1: écran en sommeil (désactivé)

06. Volume muet (commande : e)

pour allumer ou eteindre le son.

Vous pouvez aussi eteindre le son avec la touche MUTE (MUET) de la telecommande.

Transmission

[K][e][[Set ID][[Data][Cr]

Donnée 0: volume désacté (muet)

1: volume actif

Accuse de réception

[e][ ][[Set ID][ ][[OK][Data][x]

07. Contrôle du volume (commande : f)

Pour régler le volume.

Yououpouzeaussireglerlevolumeavecles touches

volume de la télécommande.

Transmission

[k][f][[Set ID][[Data][Cr]

Donnée min : 0 ~ max : 64(transmise par code hexadecimal)

• Se référer au chapitre 'Real data mapping 1' ("Mise en

correspondance réelle 1"), comme indiqué ci-dessous.

Accusé de réception

[f][[Set ID][[OK][Data][x]

08. Contraste (commande : g)

Pour régler le contraste de l'écran.

Yououpouviezaussiréglerlecontraste dans le menu

Picture (Image).

Transmission

[k][g][ ][Set ID][ ][Data][Cr]

Donnée min : 0 ~ max : 64 (transmise par code hexadecimal)

• Se référer au chapitre 'Real data mapping 1' ("Mise en

correspondance réelle 1"), comme indiqué ci-dessous.

Acknowledgement

[g][[Set ID][OK][Data][x]

Mise en correspondance réelle 1

0:increment 0

A:increment 10

15

10:increment 16

64 : increment 100

• Teinte : R50 ~ G50

• Balance : L50 ~ R50

Référence

Installation du système de commande externe ; RS-232C

09. Luminosite (commande :h)

pour régler la luminosité de l'écran. Vous pouvez aussi régler la luminosité dans le menu Picture (Image).

Transmission

[ k ] [ h ] [ ] [ Set ID ] [ ] [ Data ] [ Cr ]

Donnée min : 0 ~ max : 64 (transmise par code hexadécimal)

• Se reférer au chapitre 'Real data mapping 1' ("Mise en correspondance réelle 1"). Voir page 61.

Accusé de réception

10. Couleur (commande : i)

Pour régler la couleur de l'écran.

You pouvez aussi régler la couleur dans le menu Picture (Image).

Transmission

[k][i][[Set ID][[Data][Cr]

Donnée min : 0 ~ max : 64(transmise par code hexadecimal)

• Se référer au chapitre 'Real data mapping 1' ("Mise en correspondance réelle 1"). Voir page 61.

Accuse de réception

[[i][[Set ID][[OK][Data][x]]

<h1 id="11-teinte-commande-j">11. Teinte (commande : j)</h1>

Pour régler la teinte de l'écran. (entree M, nomne NTSC uniquement)

You pouvez aussi régler la teinte dans le menu Picture (Image).

Transmission

[k][j][[Set ID][[Data][Cr]

Donnée: vert 0 ~ rouge: 64(transmise par code hexadécimal)

- Se référer au chapitre 'Real data mapping 1' ("Mise en correspondance réelle 1"). Voir page 61.

Accusé de réception

```c
[[j][[Set ID][[OK][Data][x]]

<h1 id="12-nettété-commande-k">12. Nettété (commande : k)</h1>

 pour régler la nettede de I'ecran.

You pouvez aussi régler la nettedé dans le menu Picture (Image).

Transmission

[k][k][ ][(Set ID)[ ][Data][Cr]

Donnée min : 0 ~ max : 64(transmise par code hexadécimal)

- Se référer au chapitre 'Real data mapping 1' ("Mise en correspondance réelle 1"). Voir page 61.

Accusé de réception

[k][[SetID][OK][Data][x]

<h1 id="13-sélection-menu-commande-i">13. Sélection menu (commande : I)</h1>

Pour activer ou désactiver le menu à l'écran (OSD).

Transmission

[k][l][[Set ID][[Data][Cr]

Donnée 0 : OSD (menu à l'écran) en sommeil

1: OSD (menu à l'écran) actif

Accusé de réception

I][[Set ID][OK][Data][x]

<h1 id="14-verrou-commande-m">14. Verrou (commande : m)</h1>

Pourverrouillerlescommandedesupanneauavantdu téléviseur.

Transmission

[ k ] [ m ] [ ] [ Set ID ] [ ] [ Data ] [ Cr ]

Donnée 0 : déverrouillé 1 : verrouillé

Accuse de réception

[m][] & [SetID][] & [OK][Data][x]

- Utilisez ce mode si vous n'utilise pas les commandes du panneau avant du télévisueur. Lorsque l'alimentation principale est sous/hors tension, le verrouillage de la télécommande se désactive.

<h1 id="15-balance-commande-t">15. Balance (commande : t)</h1>

Pour régler la balance.

Transmission

[k][t][[Set ID][[Data][Cr]

Donnée min : 0 ~ max : 64 (transmise par code hexadecimal)

- Se référer au chapitre 'Real data mapping 1' ("Mise en correspondance réelle 1"). Voir page 61.

Accuse de réception

[t][[Set ID][[OK][Data][x]

<h1 id="16-sélection-de-chaine-commande-m-a-entree-principale-du-téléviseur">16. Sélection de chaine (Commande : m a) (entree principale du téléviseur)</h1>

 Regle la fréquence du canal selon les nombres physiques/majeurs/mineurs suivants.

Transmission

[m][a][ ][Set ID][ ][Data0][Cr]

Donnée 0 : numéro de programme

Min:0\~Max:63(transmisparcodehexadecimal)

Accusé de réception

[a][ ][Set ID][ ][OK][Data0][x]

[a][ ][SetID][ ][NG][Data0][x]

<h1 id="17-sélection-de-chaine-commande-m-b-entree-seconde-du-téléviseur">17. Sélection de chaine (Commande : m b) (entree seconde du téléviseur)</h1>

 Regle la fréquence du canal selon les nombres physiques/majeurs/mineurs suivants.

Transmission

[m][b][ ][SetID][ ][Data0][Cr]

Donnée 0 : numero de programme

Min: 0 Max: 63 (transmis par code hexadecimal)

Accuse de réception

[b][[Set ID][[OK][Data0][x]

[b][][SetID][][NG][Data0][x]

<h1 id="18-touche-commande-m-c">18. Touche (commande: m c)</h1>

Pour envoyer un code de touche IR à distance.

Transmission

[m][c][[SetID][[Data][Cr]

Donnée : code de touche (voir page 58)

Accusé de réception

[c][ ][[Set ID][ ][[OK][Data][x]]
